MANUALE UTENTE CERBC204EAP CONTINENTAL EDISON

Manuale di Istruzioni

FRIGORÍFICO BUILD IN

Istruzioni per la sicurezza 41
Avvertenze 42
Accensionedell'elettrodomestico 43

FUNZIONI E POSSIBILITA' 44

Impostazione termostato 44

SISTEMAZIONE DEL CIBO NEL FRIGORIFERO 45

Accessori 45
Spia luminosa "Sportello aperto". 45
Scomparto Frigo 45
Scomparto Freezer 46

PULIZIA E MANUTENZIONE 47

Sbrinamento 47
Scomparto frigo: 47
Scomparto Freezer: 48
Sostituzione della lampadina 48

TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO.....49

Modifica del senso di aperture della porta 49

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA. 49

COMPONENTI DELL'ELETTRODOMESTICO E SCOMPART51

Le istruzioni operative si possono applicare a modelli differenti. Possono perché esservi delle differenze.

PRIMA DI USARE L'APPARECCHIO

Istruzioni per la sicurezza

• Questo modello può contener R600a, videere la piatra sotto il refrigerante, (isobutano refrigerante), gas naturale che non è inquinante per l'ambiente, ma potrebbe essere infiammabile. Durante il trasporto e l'installazione dell'apparecchio è necessario porre particolare attenzione affinché non venga danneggiato alcun componente del circuito di refrigerazione. In caso di danneggiamento tenere lontana qualsiasi fonte di possibile incendio e ventilare per alcuni minuti laStanza nella quale è posizionato l'apparecchio.
• Non utilizzato dispositiivi meccanici o qualsiasi mezzo non naturale per accellerare il processo di sbrinamento
• Non utilizzato appearecchi elettrici all'interno del frigorifero.
• Se questo apparecchio sostituisce un vecchio frigorifero munito di chiusura, rompere o rimuovere QUESTha chiusura come misura di sicurezza prima di immagazzinare il vecchio apparecchio, per proteggere i bambini che potrebbero rinanervi rinchiusi durante i loro giochi
• I vecchi frigoriferi ed i freeze contengono gas isolanti e refrigeranti che devono essere smaltiti adeguatamente. Affidare lo smaltimento dell'apparecchio vecchio solamente alla locale discarica e contattare l'autorità locale o il rivenditore in caso di dubbio. Assicurarsi che la serpentina del mystro frigorifero non venga danneggiata prima di essere affidata alla discarica locale di competenza.

IMPORTANT:

• Vi preghiamo di leggere questo manuale prima di installare ed accendere l'apparecchio. Il produttore non si assume alcuna responsabilità se l'installazione e l'utilizzo dell'apparecchio non sono conformi a quanto descritto in questo manuale.

Dichiarazioni di conformità

• La classe Tropical è progettata per temperature comprese tra 16^ e 43^ in conformità alla norma TS EN ISO 15502.
• L'apparecchio è stato concepito in conformità con le norme EN15502, IEC60335-1/IEC60335-2-24, 2004/108/EC.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Avvertenze

! Attenzione: non usare dispositivi meccanici o altri strumenti artificiali per accellerare il processo di sbrinamento. Non usare dispositivi elettrici nella scomparto di conservazione cibi del disposativo. Tenere libero le aperture di ventilazione del disposativo. Non danneggiare il circuito refrigerante del frigo.
- Non utilizzato adattatori o derivazioni che potrebbero causare surriscaldamento o incendio.
Non inseire cavi di alimentazione vecchi o attorcigliati.
Non torcere o piegare i cavi.

• Non permettere ai bambini di giocare con l'apparecchio. I bambini non devono MAI sedersi sui ripiani o sui cassetti o appendersi alla porta.
• Non utilizzato oggetti metallici appuntiti per togliere il ghiaccio dallo scomparto freezer; potrebbero forare il circuito di refrigerazione e causare un irreparabile danno all'apparecchio. Utilizzato il raschietto in plastica in dotazione con l'apparecchio. Non collegare l'apparecchio all'alimentazione con le mani bagnate;
• Non mettere nel freezer contentitori di liquidi (bottiglie di vetro o lattine), specialmente se contengono liquidi gassati che potrebbero provocare lo scoppio del contentatore durante il congelamento.
• Le bottiglie contenti liquidi ad alta percentuale alcolica devono essere chiuse ermeticamente e inserte nel frigorifero in posizione verticale.
• Non toccare le superfici refrigeranti, specialmente con le mani bagnate perché vi potreste provocare usioni o ferite.
  Non mangiare il ghiaccio appena molto dal freezer.
• Questo apparecchio non deve essere usato da persona (inclusi i bambini) con disponța fisiche, sensoriali o mentali ridotte, o che mancano di esperienza e conoscenza, a meno che non abbiano ricevuto una supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsable della loro sicurezza. I bambini devono ricevere supervisione per assicurarsi che non giochino con l'apparecchio.
• Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore o da un technique per l'assistenza o una persona addetta.

Accensione dell'elettrodomestico

• Prima di accendere l'elettrodomestico, metterlo in posizione eretta ed attendere almeno tre ore alla spostarlo. Ciò consentirà al circuito refrigerante di sistemarsi e funzionare in modo efficace.

• Pulire l'elettrodomestico, soprattutto all'interno, prima dell'uso (vedere Pulizia e manutenzione).

• L'installazione dell'elettrodomestico e dei collegamenti elettrici deve essere effettuata da un technician qualificato, secondo il Manuale per l'installazione e le norme locali.

• La procedura di installatione nella cucina componibile è descritta nel Manuale per l'installazione. Questo prodotto è progettato per essere usato esclusivamente in cucine componibili adatte.

• L'electrodomestico deve essere collegato con una presa munita di valvole correttamente installata. L'alimentazione (AC) e il voltaggio al site di funzionamento devono essere conformi ai dettagli presenti sulla targhetta con il nome dell'elettrodomestico (la targhetta si trova all'interno dell'apparecchio sulla sinistra).

• Inserire la spina in una presa dotata di un collegamento a terra efficace. Se la presa non ha fatto a terra o la spina non è adatta, consigliamo di chiamare un elettricista autorizzato per assistenza.

• Il produttore non è responsable per la mancata riuscita del collegamento a terra come descririto in quello manuale.

• Ci potrebbe essere dell'odore quando accendete l'elettrodomestico per la prima volta. Scompare dopo che l'elettrodomestico inizia a raffreddare.

FUNZIONI E POSSIBILITA'

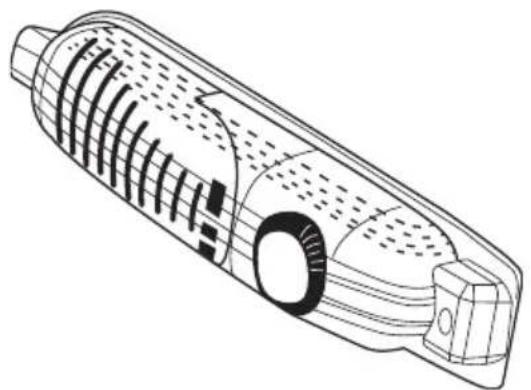

Impostazione termostato

• Il termostato regola automaticamente la temperature interna degli scomparti frigo e congelatore. Ruotando la manopola alla posizione 1 alla 5, la temperature più essere proressivamente raffreddata.
• La posizione "·" indica la chiusura del termostato e la mancata refrigerazione.
• Per la conservazione a breve termine del cibo nelle scomparto congelatore, posizionare la manopola tra le posizioni minima e media (1-3).
• Per la conservazione a lungo termine del cibo nelle scomparto congelatore, posizionare la manopola sulla posizione media (3-4).
• Notare che: la temperature dello scomparto frigo e del congelatore più essere alterata alla temperature ambiente, alla temperature del cibo appena inserto e dal numero di volte in cui lo sportello viene aperto. Se necessario, modificare l'impostazione della temperature.
• Quando l'elettrodomestico viene acceso per la prima volta, sarebbe opportuno lasciarlo in funzione per 24 ore perché cibo al suo interno, perché aprire lo sportello. Se è necessario uso lo subito, è opportuno non mettere troppo cibo al suo interno.
• Se l'elettrodomestico viene spento o la spina staccata, attendere almeno 5 minuti prima di riavviarlo o di reinserire la spina in modo da non danneggiare il compressore.
• FRIGORIFERI (con 4 stelle): il congelatore del frigorifero raffredda sono a -18^ Yemeno.
• DISPENSE (senza valutazione in stelle): le dispense (refrigeratori) non hanno un comparto congelatore ma possono raffreddare fino a 4 - 6^ .

Accessori

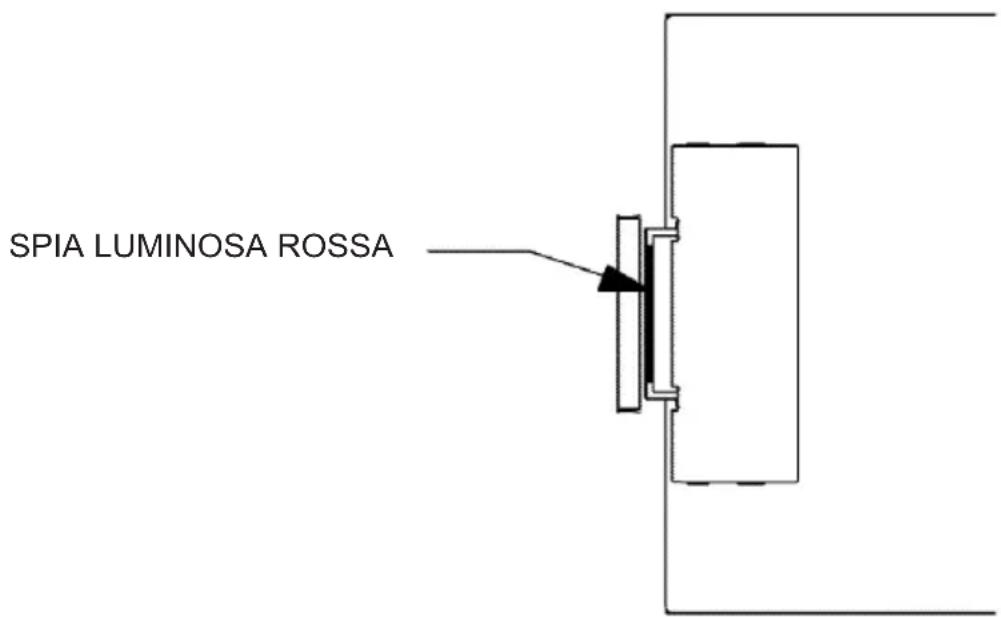

Spia luminosa "Sportello aperto":

• La spia luminosa "Sportello aperto" sulla serratura indica se lo sportello è chiuso bene o no.
• Se èvisible una spia rossa, lo sportello è ancora aperto.
• Se non è visible una spia rossa, lo sportello è chiuso correttamente.
• Ricordarsi che lo sportello del congelatore deve essere sempre chiuso correttamente. Questo eviterà che il cibo all'interno del congelatore si scongeli; eviterà la formazione di ghiaccio e brina all'interno del congelatore e un inutile aumento nel consumo di energia.

SISTEMAZIONE DEL CIBO NEL FRIGORIFERO

Scomparto Frigo

Lo scomparto frigo è usato per la conservazione di cibo fresco per alcuni giorni.

• Non mettere il cibo a contatto diretto con la parole posteriore dello scomparto frigo. Lasciare un po' di spazio intorno al cibo per consentire la circolazione dell'aria.
• Non mettere nel frigo cibo caldo o liquidi che evaporano.
• Conservare il cibo in contentitori chiusi o bene incartati.
• Per ridurre l'umidità ed evitare il formarsi di brina, non riporre mai nel frigo liquidi in contentitori aperti.
• Si consiglia di riporre agli tipo di carne, in confezioni ben chiuse, sul ripiano di vetro,sopra il contentatore delle verdure, dove l'aria è più fredda.
• La frutta e la verdura possono essere riposte nel loro scomparto alla sennare impacchettate. Per evitare la fuoriuscita di aria fredda, non aprire con frequenza eccessiva lo sportello e non lasciare lo sportello aperto a lungo.

Scomparto Freezer

Lo scomparto congelatore è usato per congelare i cibi freschi e vanno consumati entro il periodo di tempo indicato sulla confezione, inoltre potete inseire nel comparto frizzer la vaschetta per fare i cubetti di ghiaccio.

• Per congelare cibi freschi: confezionare e chiudere in modo corretto gli alimenti freschi,cisione l'aria devese essere eliminata e non devono esserci perdite. Sacchetti speciali da congelatore, carta argentata (di un duro spessore, nel dubbio incartare due volte), sacchetti in polietilene e contentitori di plastica sono l'ideale.
• Non lasciare che gli alimenti freschi da congelare entrino in contatto con alimenti più congelati.
• Segnare sempre la data e il contentuto sulla confezione e non superare la data di conservazione prevista.
• In caso di mancanza di elettricità o di malfunzionamento, lo scomparto congelatore conserva una temperature sufficientemente Bassa per la conservazione degli alimenti Evitare, pero, di aprire lo sportello del congelatore per far si che la temperature dello scomparto non augmente. Il quantitativo massimo di alimenti freschi che possono essere caricati nel congelatore entro 24 ore è indicato sulla targhetto con il nome (vedere Capienza del congelatore) Non riporre mai del cibo caldo dello scomparto congelatore.
• Quando si acquistano e si conservano prodotti alimentari congelati, assicurarsi che la confezione non sia danneggiata.
• La durata di conservazione e la temperature consigliata per i cibi congelati sono indicate sulla confezione. Per la conservazione e l'utilizzo, seguire le istruzione del produttore. Se non vi sono informazioni disponibili, il cibo non dovrebbe essere conservato per più di tre mesi.
• Riporre il cibo congelato dello scomparto congelatore, immediatamente dopo averlo acquistato. Una volta scongelati, gli alimenti non possono essere ricongelati; bisogna cucinarli quando prima per consumarli subito o un volta cotti ricongelarli.
• Per fare i cubetti di ghiaccio, riempire il cassetto del ghiaccio con acqua e metterlo nella scomparto congelatore. Dopo che l'acqua si è trasformata completamente in ghiaccio, è possible far girare il vassoio, come lostrato di seguito, per ottenere i cubetti.

PULIZIA E MANUTENZIONE

• Scollegare l'apparecchio dall'alimentazione prima di effettuare la pulizia.

Non pulire l'apparecchio versandovi sopra dell'acqua, ma pulirlo con un apposto prodotto liquido ed un panno bagnato.

• Lo scomparto frigo deve essere pulito periodicamente utilizzando una soluzione di bicarbonato di sodio disciolto in acqua tiepida.

• Pulire gli accessori separatamente con sapone ed acqua. Non lavarli in lavastoviglie.

• Non usare prodotti abrasivi o detergenti. Dopo il lavaggio, risciacquare con acqua pulita ed asciugare accuratamente. Una volta terminate le operazioni di pulizia, reinserire la spina con le mani asciutte. Il condensatore dovrebbe essere pulito con una scopa almeno una volta all'anno per risparmiare energia ed augmentare la resa dell'apparecchio.

Sbrinamento

Scomparto frigo:

• Lo sbrinamento avviene automaticamente nel scomparto frigo durante il funzionamento; l'acqua di sbrinamento viene raccolta nel vassoio di evaporazione ed evaporata automaticamente.

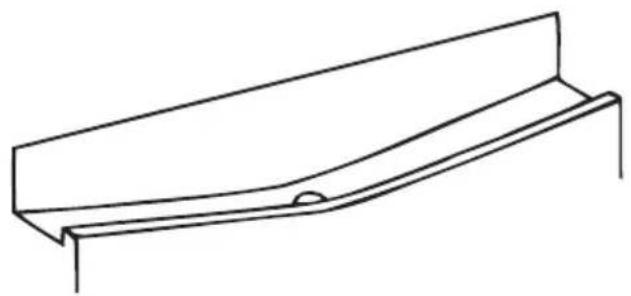

• Il vassoio di evaporazione ed il foro di scarico devono essere puliti periodicamente per evitare che l'acqua si raccolga sul fondo del frigorifero per poi fuoriuscire.

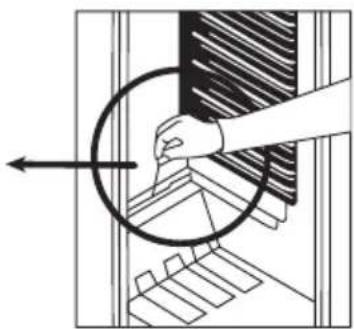

• E'anche possibile versare mezzo bicchiere d'acqua attaverso il foro di scarico per pulirlo all'interno.

Scomparto Freezer:

ATTENZIONE: non usare mai strumenti appuntiti in metallo, per lo sbrinamento del comperto freezer, a meno che non raccomandati dal produttore per questa operazione, altrimenti il circuito di refrigerazione potrebbe danneggiarsi.

Dopo un certo periodo di tempo, in alcune parti dello scomparto congelatore si formera la brina. La brina che si accumula nelle scomparto del congelatore deve essere rimossa periodicamente, (usare il raschietto di plastica, se disponibile).

Per conservare l'efficienza del congelatore, sare necessario uno sbrinamento completo se lo strato di brina supra i 3-5 mm.

Ecco come procedure:

• Il giorno precedente lo sbrinamento, impostare il termostato alla posizione "5" per congelare completeness tutti i cibi.
• Durante lo sbrinamento, i cibi congelati devono essere avvolti in numerousi strati di carta e conservati in un luogo freddo. L'inevitable risalita di temperatura abbreviera la durata della loro conservazione. Ricordare di consumare questi cibi entro un periodo di tempo relativamente breve.
• Impostare la manopola del termostato sulla posizione "·" e spegnere l'elettrodomestico.
• Lasciare lo sportello aperto per accellerare lo sbrinamento. Rimuovere l'acqua di sbrinamento dallo scomparto.
• Pulire a mano la parte interna con acqua tiepida e poco detergente. Non usare mai prodotti abrasivi o agenti detergenti.
• Asciuagare l'interno dell'elettrodomestico, insere l'alimentazione ed impostare il termostato alla posizione "5". Dopo 24 ore, reimpostare il termostato alla posizione desiderata.

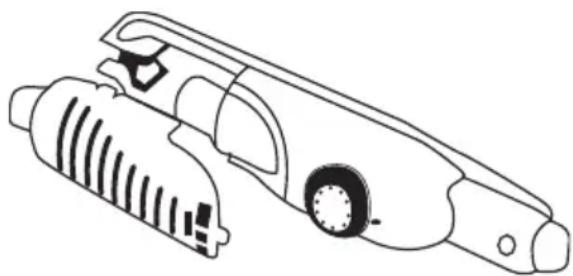

Sostituzione della lampadina

Quando si vuole sostuire la luce del frigorifero:

1. Staccare la spina di alimentazione.
2. Premere i ganci sui lati del coprilampada e rimuoverlo.
3. Cambiare la lampadina con quella nuova non superiore ai 15 W.
4. Riposizionare il coprilampada ed attendere 5 minuti prima di inseire nuovamente la spina dell'apparecchio nella presa di alimentazione.

TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO

Trasporto e spostamento dell'apparecchio

• L'imballo originale ed il polistirolo espanso (PS) possono essere conservati, se necessario.
• Durante il trasporto l'apparecchio deve essere legato con un large nastro o una fune resistente. Durante il trasporto devono essere applicate le norme indicate sulla scatola di cartone.
• Prima del trasporto o dello spostamento dell'apparecchio alla sua vecchia系統azione, tutti gli oggetti mobili (ad es. ripiani, contentatore frutta-verdura,...) devono essere tolti o fissati accuratamente con strisce adesive per prevenir eventuali urti.

Modifica del senso di aperture della porta (Valido per alcuni modelli)

Se si presenta la necessità di modificare il senso di aperture della porta, vi preghiamo di contattare il servizio assistenza.

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA

Se il frigorifero non funziona correttamente, potrebbe trattarsi di un problema minore, effettuare quindi un controllo del frigorifero come segue, prima di chiamare un elettricista, risparmiando così tempo e denaro.

Che casafareseilfrigorifero nonfunziona:

Controllare che:

Vi sia corrente;
- L'interruttore generale dell'abitazione non sia scollegato;
- L'impostazione del termostato non sia sullo « • »;
- Controllare che la presa sia adeguata. Per effettuare quello controlo collegare alla presa un altro appearecchio e verificarne il funzionamento.

Il frigorifero non funziona in modo adeguato :

L'apparecchio non sia sovraccarico,
- Le porte siano perfettamente chiuse,
Non ci sua polvere sul condensatore,
- Ci sua sufficiente spazio intorno al frigorifero per una corretta ventilazione.

Se si avverte rumore:

Il gas refrigerante in circolo nel frigorifero può produrre un leggero rumore (gorgoglii)anche se il compressore non è in funzione. Non è il caso di preoccuparsi poiché quello è normale. Se i suoni prodotti sono differenti controllare che:

L'apparecchio sai ben livellato
- La parte posteriore non sia in contatto con alcunché.
- Non ci sua vibratione degli oggetti all'interno del frigorifero.

In presenza di acqua nella parte inferiore del frigo controllare che:

Il foro di scarico dell'acqua di sbrinamento non sia occluso (Utilizzare lo scopolo per pulire il foro di scarico)

Se il frigo non si raffredda abbastanza

Il frigo è progettato per funzionare a intervalli di temperatura ambiente stabiliti negli standard, in base alla classe di clima indicata sull'etichetta delle informazioni. Non si consiglia di utilizzato il frigo in condizioni di temperatura fuori dai limiti indicate in termini di efficacia di refrigerazione.

Classe climatica	Temperatura ambiente
T Tra 16 e	43 (°C)
ST Tra 16 e	38 (°C)
N Tra 16 e	32 (°C)
SN Tra 10 e	32 (°C)

Avvertenze

Per augmentare lo spazio e migliorare l'estetica, la "sezione refrigerante" di quello apparecchio è posizionata all'interno della parete posteriore dello scomparto frigo. Quando l'apparecchio è in funzione,但这a parete è ricoperta di brina o di gocce d'acqua a seconda che il compressore sia o meno in funzione. Non è il caso di preoccuparsi. Si tratta di un fatto normale. L'apparecchio deve essere sbrinato solo se lo strato di brina che si forma sulla parete risulticcessivement spesso.

Se l'apparecchio rimane inattivo per un lungo periodo (ad esempio durante le vacanze estive), sbrinare e pulire il frigorifero lasciando la porta aperta per prevenir la formazione di muffa e cattivo odore.

Disattivare completeness l'apparecchio, staccando la spina alla presa principale (tale operazione deve essere svolta quando si desidera pulire l'apparecchio o quando il prodotto rimane disattivato per un lungo periodo di tempo).

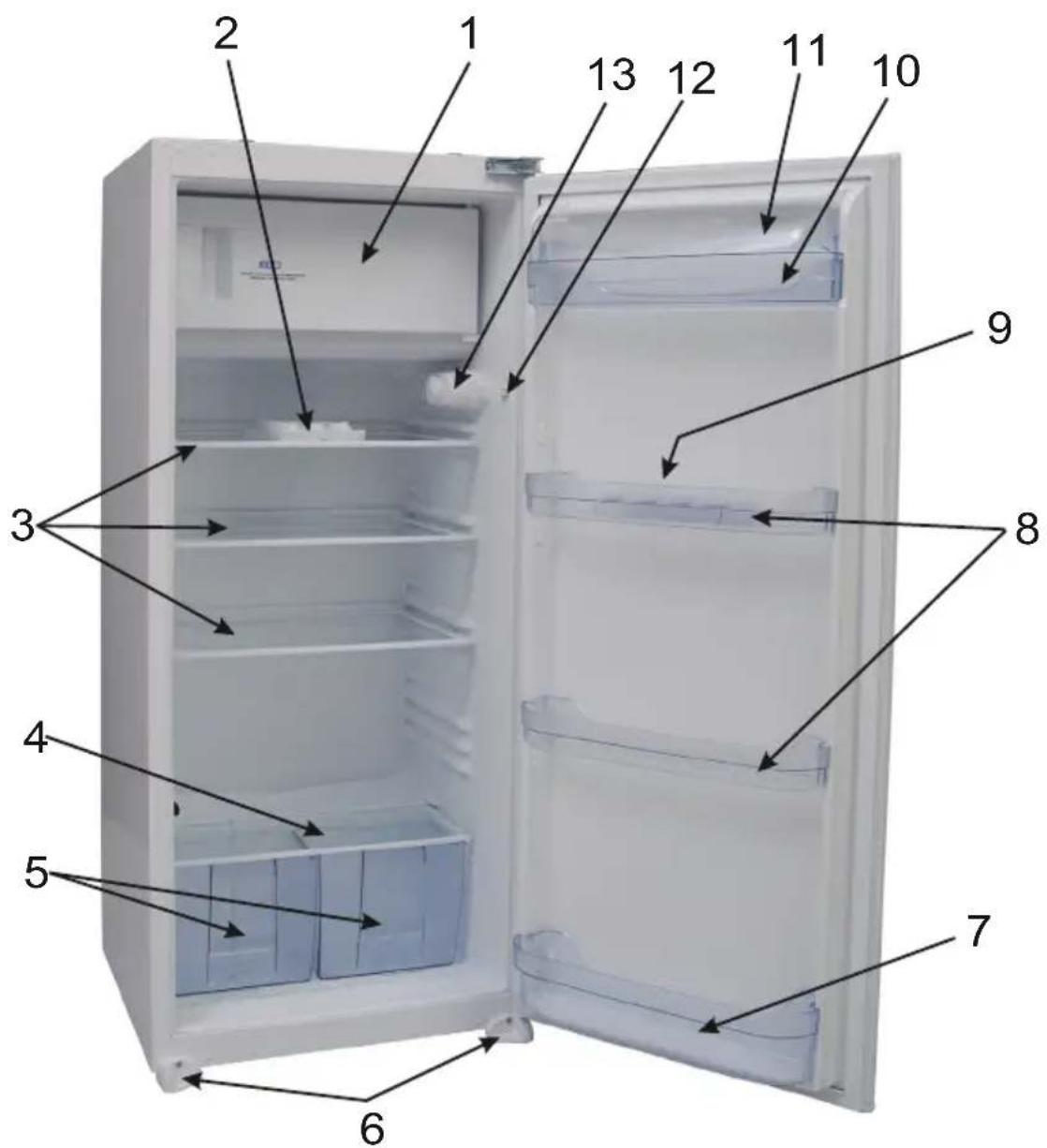

COMPONENTI DELL'ELETTRODOMESTICO E SCOMPARTI

Questa presentazione è puramente informativa sui componenti dell'apparecchio. I componenti potrebbero variare secondo il modello dell'apparecchio.

1) SCOMPARTO CONGELATORE
2)VASSOIO PER IL GHIACCIO (^*)
3) RIPIANO DEL FRIGO
4) COPERCHIO DELLO SCOMPARTO FRUTTA E VERDURA (VETRO DI SICUREZZA)
5) SCOMPARTO FRUTTA E VERDURA
6) PIEDINI REGOLABILI DESTRO E SINISTRO
7) RIPIANO PER LE BOTTIGLIE

8) RIPIANO CENTRALE
9) RIPIANO PER LE UOVA
10) SCOMPARTO PER IL BURRO
11) COPERTURA SCOMPARTO PER IL BURRO
12)INTERRUPTORE LUCE
13) TERMOSTATO

Indice

Compartmento frigorifico 59

Compartmento congelador; 60

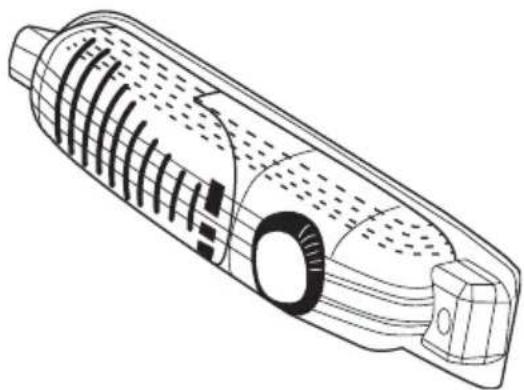

Ajuste del Termostato

Compartmento frigorifico

Para reemplazar la bombilla del compartmento frigorifico:

IT Istruzioni per l'installazione

Prima dell'installazione, leggere attendamente le istruzioni. !

! Fissare il frigorifero/freezer solamente in mobili da cucina più installati.
! Se necessario, invertire l'aperture porta secondo le istruzioni.

1. Vedere la fig. A per i componenti necessari all'insertimento.
   Inserire 2. il piano di finiture fissarlo utilizzando le viti (fig. D)
2. Far passare il cavo di alimentazioneattraverso l'apertura di ventilazione e posizionarlo in modo che l'apparecchio possa essere facilemente collegato alla presa una volta installato. (fig.C)
3. Estrarre la guarnizione di regolazione sul pannello laterale dell'apparecchio e farla aderire al lato opposto della cerniere dello sportello. (fig.D - fig.E)
4. Sollevare l'apparecchio e infilarlo nel mobile cucina.
5. Spingere l'apparecchio dal lato opposto delle cerniere della porta facendo in modo che la guarnizione di finitura² copra lo spazio tra l'apparecchio e il mobile cucina.
6. Allineare i piedini frontali con la superficie frontale del mobile cucina. (fig. F)

Fissare i piedini frontali utilizzato 8. le vitfig. F)

1. Fispiano di finitura 1utilizzando le vit (fig.G)

Fissare le 10. giaia porta dell'apparecchio con le vitf. (fig. H)

Inclinare la porta dell'apparecchio versus la porta del mobile aperta ad angolo retto.11.

Infilare 12. i binale guide³ allineando la scanalatura (fig. H)

1. Fissare i binari⁴ alla porta del mobile con le vit^f. (fig. H)
2. Lasciare una distance di 1-2 mm dal lato maniglia tra l'apparecchio stesso e la porta del mobile regolando le guide³. Ciò è determinante per il funzionamento dell'apparecchio. (fig.H)

IT Inversione aperture porta

Apriere 1. la porta dell'apparecchia la porta del freezer¹¹. (fig. J)

1. Sancotaniera della porta del freezer un luogo sicuro. (fig. J)

12 e posizionare la porta del freezer 11 in

1. Sanohiasura della porta del freezer

15 e montarla sul lato opposto. (fig. J)

1. Flasipontare del freezer ^11 per tenere la maniglia vicina alla chiusura della porta del freezer ^13 ed insere gliassi superiortnel foro del mobile /gliassi inferiori nella cerniera della porta del freezer ^12 e quando montare la cerniera della porta del freezer ^12 sul lato opposto della posizione originale. (fig. J)

2. Sincrantieta della porta 15 e posizionare la porta dell'apparecchio in un luogo sicuro. (fig.. K)

3. Società elettrica elettrica posizionarlo in un luogo sicuro. (fig.K.a)

4. Siposte inferiore della porta

18 sul lato opposto. (fig. K.b)

1. Siptappiielei fori

17 sul lato opposto. (fig. K.c)

1. Flasiportare dell'apparecchio ^14 sopraper il perno inferiore della porta ^18 ed inseire il perno della cerniera della porta ^16 nel foro della cerniera sulla porta dell'apparecchio ^14 e quando avvitre bene la cerniera della porta sul lato opposto della posizione originale. (fig. K)
