MANUALE UTENTE BI640YAP BOMPANI

ISTRUZIONI DI FUNZIONAMENTO E INSTALLAZIONE DEL FORNO COMBINATO INDIPENDENTE

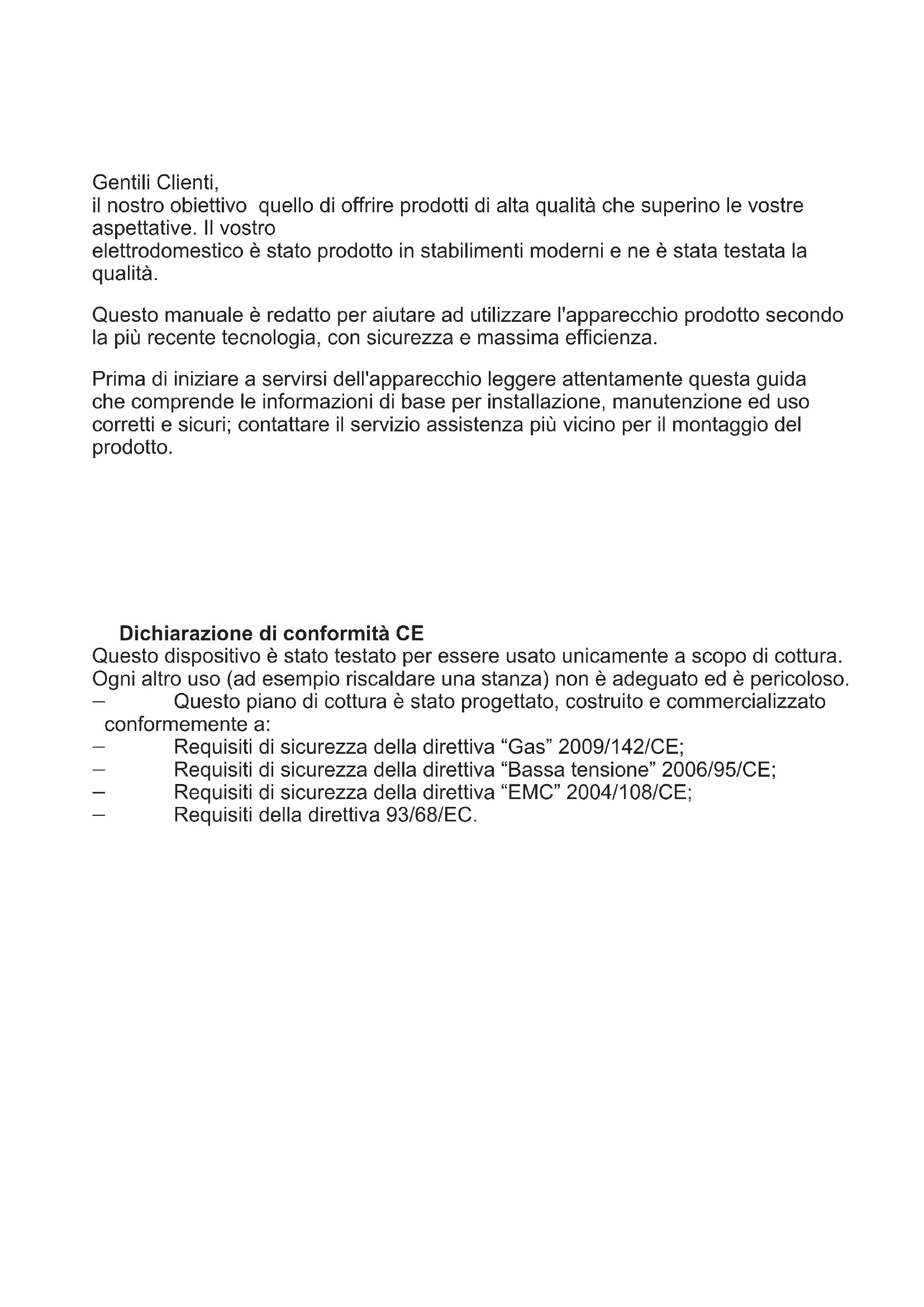

Gentili Clienti,

il nostro obiettivo quello di offrire prodotti di alta qualità che superino le vostre aspettative. Il vostro

elettrodomestico è stato prodotto in stabilimenti moderni e ne è stata testata la qualità.

Questo manuale è redatto per aiutare ad utilizzare l'apparecchio prodotto secondo la più recente tecnologia, con sicurezza e massima efficienza.

Prima di iniziare a servirsi dell'apparecchio leggere attentamente questa guida che comprende le informazioni di base per installazione, manutenzione ed uso corretti e sicuri; contattare il servizio assistenza più vicino per il montaggio del prodotto.

Dichiarazione di conformità CE

Questo dispositivo è stato testato per essere usato unicamente a scopo di cottura. Ogni altro uso (ad esempio riscaldare una stanza) non è adeguato ed è pericoloso.

- Questo piano di cottura è stato progettato, costruito e commercializzato conformemente a:

— Requisiti di sicurezza della direttiva “Gas” 2009/142/CE;
- Requisiti di sicurezza della direttiva "Bassa tensione" 2006/95/CE;
— Requisiti di sicurezza della direttiva “EMC” 2004/108/CE;
— Requisiti della direttiva 93/68/EC.

INDICE:

1. PRESENTAZIONI E DIMENSIONI DEL PRODOTTO
   2, AVVERTENZE
   3, INSTALLAZIONE E PREPARAZIONE ALL'USO
   4, INSTALLAZIONE DEL FORNO
   5, PULIZIA E MANUTENZIONE
   6, ASSISTENZA E TRASPORTO

PARTE 1: PRESENTAZIONE E DIMENSIONI DEL PRODOTTO

PRESENTAZIONE :

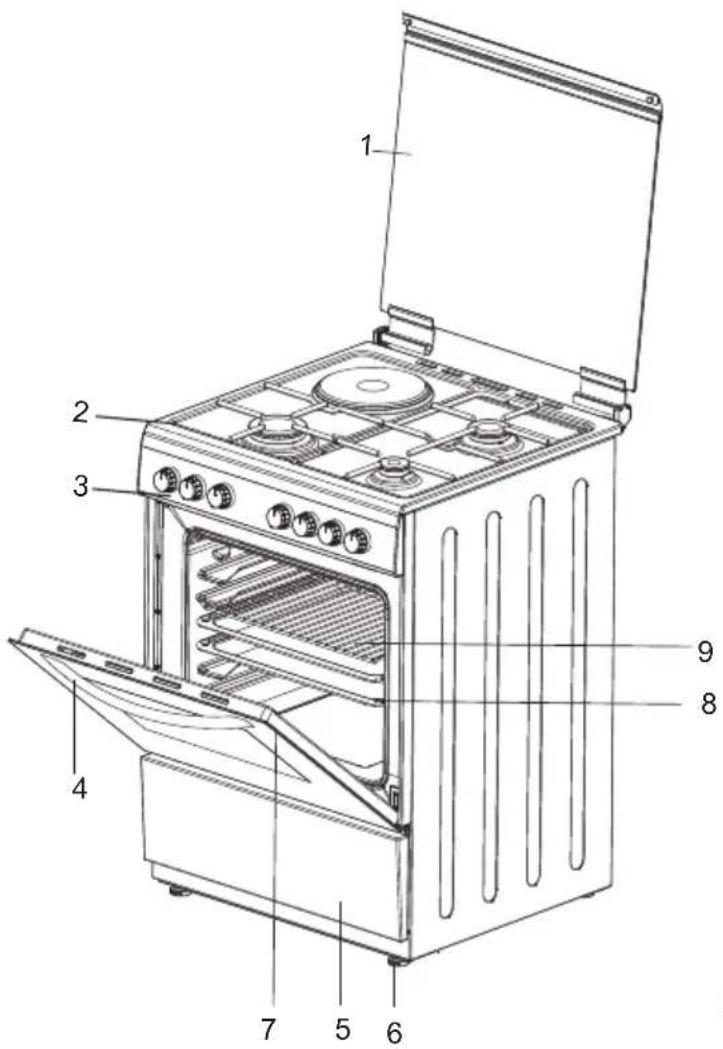

Elenco delle componenti:

1- Coperchio del piano di cottura
2- Pannello di controllo del Piano di cottura
3- Porta del forno
4- Maniglia
5- Coperchio cassette
6- Pedino
7- Porta del forno
8- Vassoio del forno
9- Griglia

10- Griglia per grill
11- Bruciatore semi rapido
12- Bruciatore rapido
13- Bruciatore ausiliario
14- Griglie del piano di cottura
15- Bruciatore semi rapido

- L'apparecchio e le sue parti accessibili diventano molto calde durante l'uso. Si deve prestare attenzione a non toccare gli elementi riscaldanti.

I bambini con meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati.

- Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano sorvegliati o che abbiano

ricevuto istruzioni per l'uso dell'apparecchio in modo sicuro per capire i rischi inerenti.

- I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

- ATTENZIONE: Lasciare un fornello incustodito con grassi e oli può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare

di spegnere una fiamma/incendio con acqua, bensì bisogna spegnere l'apparecchio e coprirela fiamma per esempio con un coperchio o conuna coperta ignifuga.

- Le superfici interne del cassetto(se presente) possono diventare calde.

- Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.

- ATTENZIONE: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.

- Durante l'uso l'apparecchio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all'interno del forno.

- Le parti accessibili possono diventare molto calde durante l'uso. I bambini dovrebbero essere tenuti a distanza.

- In caso di collegamento diretto alla rete di alimentazione, è necessaria l'avvertenza: “Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione”.

- Qualsiasi intervento, all'interno del forno o ove vi sia la possibilità di accedere a parti sotto tensione, deve essere preceduto sempre dal disinnesco dell'alimentazione elettrica.

- Non utilizzare il vano scaldapiatti come ripostiglio per liquidi infiammabili od oggetti che temono il calore, come legno, carta, bombolette a pressione, fiammiferi, ecc.

- Controllare frequentemente il tubo di raccordo in gomma curare che sia sufficientemente lontano da pareti calde, che non abbia curve brusche o strozzature, e che sia in buone condizioni. Il tubo deve essere sostituito al più tardi alla data indicata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate.

- Nel caso la rotazione dei rubinetti divenga difficoltàosa nel tempo, contattare il Servizio Assistenza Tecnica.

- Le parti smaltate o cromate si lavano con acqua tiepida saponata o con detersivi non abrasivi. Per i bruciatori superiori e gli spartifiamma, invece, si può usare anche uno spazzolino metallico per disincrostare. Asciugare accuratamente.

- Non usare abrasivi per pulire parti smaltate o cromate.

- Lavando il piano di cottura, evitare inondazioni. Fare attenzione che non entri acqua o altro nei fori di

alloggiamento dei bruciatori; ciò potrebbe risultare pericoloso.

- Le candele per l'accensione elettrica devono essere mantenute pulite ed asciugate al termine di ogni impiego, soprattutto se vi sono stati gocciolamenti o trabocchi dalle pentole.

- In caso di coperchio in vetro: Non chiuderlo finché i bruciatori o le piastre del piano lavoro sono caldi perché potrebbe scheggiarsi o rompersi.

- Non urtare le parti smaltate e le candele di accensione (se vi sono).

- Quando la cucina non è in servizio, è buona norma chiudere il rubinetto centrale (o murale) del gas.

- Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affiliati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro.

- Non utilizzare pulitori a vapore per la pulizia dell'apparecchio.

-Non è previsto un piedistallo per l'installazione della cucina.

- Non spostare mai la cucina tenendola per la maniglia porta forno.

- L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema a comando a distanza separato.

- ATTENZIONE: L'uso di un apparecchio a gas per cucinare porta alla produzione di calore, umidità e prodotti di combustione nella stanza in cui è installato. Assicurarsi che la cucina sia ben

ventilata specialmente quando l'apparecchio è in funzione: mantenere i fori di ventilazione naturale aprire o installare

un dispositivo di ventilazione meccanica (cappa aspirante).

- ATTENZIONE: Questo apparecchio deve essere utilizzato solo a scopo di cottura. Non deve essere utilizzato per altri scopi, ad esempio per riscaldamento di ambienti.

Si declina ogni responsabilità per danni a cose o a persone derivanti da una cattiva installazione o da un uso non corretto della cucina.

In caso di anomalie, e soprattutto se si avvertissero fughe di gas o di corrente, interpellare il tecnico senza alcun indugio.

Parte 3: INSTALLAZIONE E PREPARAZIONE ALL'USO

Questo forno moderno, pratico e funzionale, prodotto cone parti e materiali di ottima qualità, soddisferà tutte le esigenze dell'utente. Leggere questo manuale per non avere alcun problema in futuro e poter ottenere ottimi risultati. Le informazioni che seguono sono le regole necessarie per l'installazione e le procedure di manutenzione corrette. Devono essere lette particolarmente dai tecnici che installeranno l'apparecchio.

Contattare il servizio assistenza autorizzato per il montaggio del forno.

AMBIENTE IN CUI L'APPARECCHIO SARÀ INSTALLATO

Il forno deve essere installato e usato in un posto in cui ci sarà sempre ventilazione. Durante il funzionamento, l'apparecchio ha bisogno di 2m3/h di aria per kw. Ci deve essere una sufficiente ventilazione naturale per poter usare il gas nell'ambiente. Il flusso d'aria deve venire direttamente attraverso i fori aperti nelle pareti e rivolti verso l'esterno.

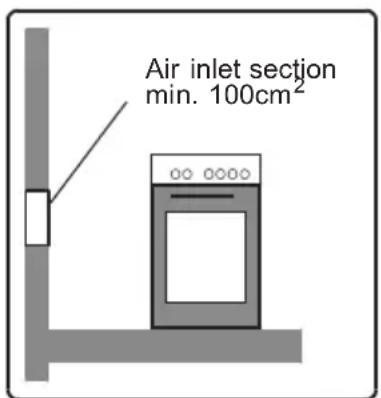

Air inlet section min. 100cm²

Fig.1

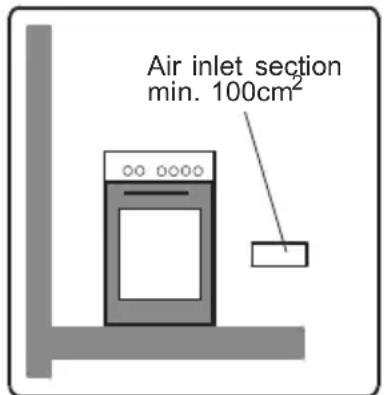

Air inlet section min. 100cm²

Fig.2

Queste prese d'aria devono avere una sezione trasversale di 100cm3 efficace per il passaggio dell'aria. (possono essere aperte una o più prese d'aria). Questo foro (questi fori) deve essere aperto, non ostruito. Di preferenza questi fori devono essere vicini alla parte inferiore e sul lato opposto dei fumi dei gas bruciati svuotati. Nel caso in cui non sia possibile praticare questi fori di ventilazione dove è installato il dispositivo, l'aria necessaria può anche provenire dalla stanza attigua, a condizione che non si tratti di una camera da letto o di una stanza pericolosa. In questo caso sarà necessario che la “stanza attigua” disponga di una buona ventilazione.

Eliminazione dei gas combusti dall'ambiente

Gli apparecchi di cottura che funzionano a gas, emettono i residui gassosi direttamente all'esterno o attraverso le cappe di estrazione collegate al camino che da' direttamente all'esterno. Se non sembra possibile installare una cappa, sarà necessario installare una ventola elettrica sulla finestra o a parete che si apra verso l'esterno. Questa ventola elettrica deve avere la capacità di cambiare l'aria della cucina di 4-5 volte il suo volume all'ora.

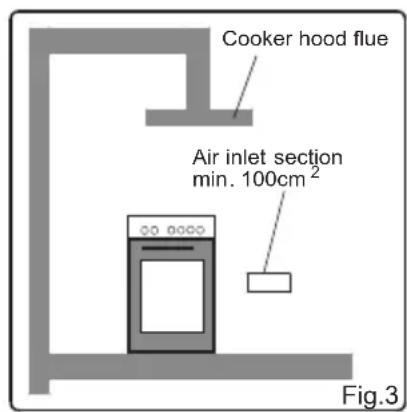

Cooker hood flue Air inlet section min. 100cm² Fig.3

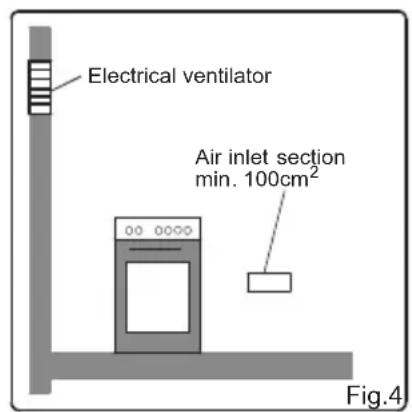

Electrical ventilator Air inlet section min. 100cm² Fig.4

Parte 4: INSTALLAZIONE DEL FORNO

Ci sono alcuni fattori a cui prestare attenzione quando si installa il forno. Tenerli presente quando si installa il forno. Fare attenzione ai suggerimenti che seguono per prevenire qualsiasi problema e/o situazione pericolosa che potrebbe presentarsi in seguito.

Può essere posto vicino ad altri mobili a condizione che nell'area in cui è installato il forno l'altezza dei mobili non superi quella del pannello di cottura. Fare attenzione a non mettere vicino al frigorifero; nello scegliere il posto per il forno non ci deve essere alcun materiale infiammabile come tende, tovaglie impermeabili, ecc. che prendono fuoco rapidamente. Ci deve essere uno spazio vuoto di almeno 2cm intorno al forno per consentire la circolazione dell'aria. I mobili vicini al forno devono essere resistenti a temperature fino a un massimo di 100C. Se il mobilio della cucina è più alto del piano su cui c'è la piastra di cottura del forno ci devono almeno essere 10cm di spazio dal alto del forno. Le altezze minime dal piano del forno ai mobili a parete e le cappe con ventola sono indicate di sopra.

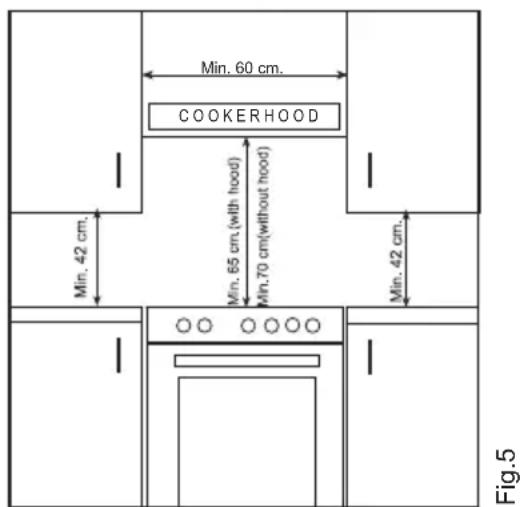

Quindi la cappa di estrazione deve essere ad almeno 650 mm dal piano cottura.

Se non c'è la cappa, questa altezza deve essere non inferiore a 700 mm. 4

REGOLAZIONE DEI PIEDINI

Il forno poggia su 4 piedini regolabili. Quando il forno viene posizionato nel punto in cui resterà, verificare che sia ben bilanciato. In caso contrario, regolarlo girando, ove necessario, i piedini in senso orario. Attraverso i piedini, è possibile sollevare l'apparecchio di massimo 5mm. Se i piedini sono regolati correttamente, non muovere l'apparecchio tirandolo ma sollevandolo verso l'alto.

COLLEGAMENTO GAS

Il collegamento del dispositivo dovrebbe essere eseguito conformemente agli standard locali e internazionali nonché alle normative applicabili. Sulla tabella che riporta i dati tecnici è possibile trovate informazioni sui tipi di gas e sugli iniettori appropriati. Se la pressione del gas usato è diversa da questi valori o è variabile nell'area in cui si risiede, è necessario un regolatore di pressione all'ingresso del tubo. È assolutamente necessario contattare l'assistenza autorizzata per fare queste regolazioni.

Nel caso in cui il collegamento al gas sia eseguito tramite un tubo flessibile fissato sull'ingresso del gas del dispositivo, sarà necessario aggiungere anche una fascetta sul tubo. Collegare l'apparecchio con un flessibile corto e impermeabile il più vicino possibile alla risorsa del gas. La lunghezza massima ammissibile per il flessibile è 1,5 m. Il flessibile che porta il gas all'apparecchio deve essere cambiato una (1) volta all'anno per sicurezza.

Punti da verificare durante il montaggio del tubo flessibile

Il tubo deve essere tenuto lontano da aree che potrebbero raggiungere temperature superiori ai 9 90°C. Il flessibile non deve essere rotto, stretto o piegato. Il flessibile deve essere tenuto lontano da angoli appuntiti, oggetti in movimento, e non dovrebbe essere difettoso. Prima del montaggio, verificare la presenza di eventuali difetti di produzione. All'accensione del gas, tutte le componenti di collegamento e il flessibile devono essere verificati con acqua saponata allo scopo di individuare eventuali perdite. Non usare fiamme libere per verificare le perdite di gas. Tutte le componenti in metallo usate durante il collegamento del gas devono essere prive di ruggine. Verificare inoltre la data di scadenza delle componenti usate.

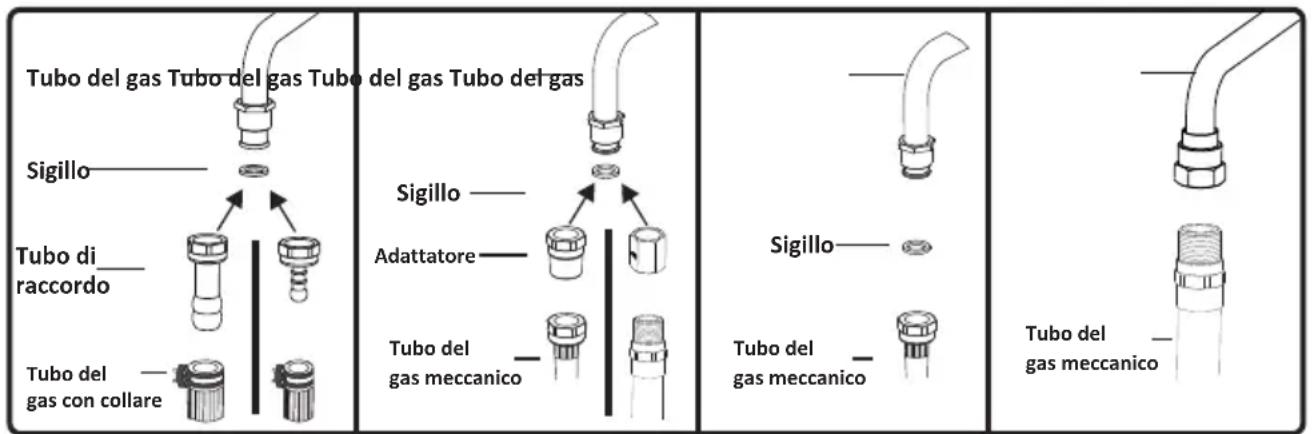

Punti da verificare durante il montaggio del tubo del gas fisso

Per installare un collegamento al gas fisso (con cavi, ad esempio un dado) a seconda della zona vanno usati dei metodi specifici. Le componenti più comuni vengono già fornite in dotazione col dispositivo. Altre componenti possono essere fornite come pezzi di ricambio.

In fase di esecuzione del collegamento, tenere sempre fisso il dado sul collettore del gaso, ruotando l'altra parte. Servirsi di chiavi delle dimensioni adeguate per realizzare il collegamento in modo sicuro. Per tutte le superfici fra i vari componenti, servirsi sempre delle guarnizioni comprese nei pezzi di ricambio. Le guarnizioni usate durante il collegamento dovrebbero inoltre essere usate nei collegamenti a gas. Non usare sigilli da idraulico per i collegamenti a gas.

Ricordare che il dispositivo è stato preparato per essere collegato alla presa del gas del paese in cui è stato prodotto. Il principale paese di destinazione è indicato sul coperchio posteriore del dispositivo. Nel caso in cui sia necessario usarlo in altri paesi, potrebbero essere necessari dei collegamenti come quelli qui di seguito indicati. In questo caso, invitiamo a rivolgersi alle autorità locali per sapere esattamente come procedere.

Tubo del gas Tubo del gas Tubo del gas Tubo del gas Sigillo Tubo di raccordo Tubo del gas con collare Sigillo Adattatore Tubo del gas meccanico Sigillo Tubo del gas meccanico Tubo del gas meccanico

Sarà necessario contattare il servizio adeguato per realizzare le connessioni in modo adeguato e conformemente agli standard di sicurezza.

ATTENZIONE Non usare mai accendini o fiammiferi per controllare perdite di gas.

Tutti i tipi di forni indipendenti, in cui vi sono dei terminali per collegamento fisso, devono essere installati conformemente alle istruzioni.

Questo dispositivo deve essere installato da una persona qualificata conformemente all'ultima edizione delle

normative nazionali del paese di destinazione e in linea con le istruzioni del produttore. Il dispositivo non contiene alcuno strumento per lo scollegamento dalla rete elettrica di alimentazione. Lo strumento per scollegare dalla corrente, ovverosia separare i poli che forniscono / non forniscono energia elettrica sotto a sovratensioni, categoria III, devono essere incorporati nel cablaggio fisso conformemente alle normative del caso.

Lo strumento per eseguire lo scollegamento deve essere facilmente accessibile dopo l'installazione

Il forno combinato 60 x 60 (forno elettrico con piano di cottura e una piastra) non ha un cavo di alimentazione..

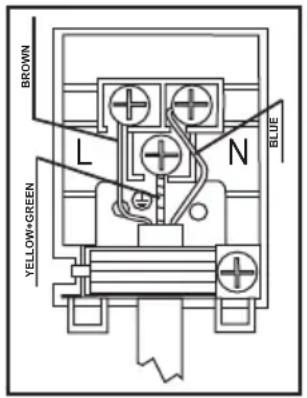

Vicino al blocco terminale c'è uno schema elettrico al quale è opportuno attenersi in fase di collegamento del cavo.

BROWN L N BLUE YELLOW+GREEN

220-240 V \~

Avvertenza: Prima di accedere ai terminali, scollegare tutti i circuiti di alimentazione.

Servirsi unicamente di cavo schermato in cloride polivinilico (codice 60227 IEC 53) Collegare il cavo di alimentazione della sezione adeguata:

Quando il portello o il vassoio del forno sono aperti, non lasciare niente su di essi. L'apparecchio potrebbe perdere l'equilibrio o il coperchio rompersi.

Non mettere oggetti pesanti o infiammabili (nylon, buste di plastica, carta, stoffa) nel cassetto inferiore.

Quando l'apparecchio non è in uso, togliere la spina e tenere chiuso il rubinetto del gas.

Proteggere l'apparecchio dagli agenti atmosferici. Non lasciarlo esposto a sole, pioggia, neve, polvere, ecc.

	Monofase tubo di scarico220-240 V~ H05 VV-F
	50x50 Forno a gascon piano di cotturaa gas	50x50 modellocombinato (fornoelettrico con piano dicottura a gas)	50x50 modello combinato (forno elettricocon piano di cottura a gas e una piastra dicottura elettrica)
Areaintersezionaledel cavo	3x1 mm ^2 3x1,5 mm	^2 3x2,5 mm	^2

IMPORTANTE:

I fili del conduttore di rete sono contrassegnati in base al codice di colore seguente:

VERDE e GIALLO ....TERRA

BLU ......NEUTRO

50x60 forno a gas con piano di cottura a gas e una piastra e 60x60 forno elettrico con piano di cottura gas tipologia forno indipendente con cavo di alimentazione e presa

Il dispositivo deve essere installato da una persona qualificata conformemente all'ultima edizione delle normative IEE e attenendosi alle istruzioni del produttore.

Usare un cavo di alimentazione H05VV-F. Le dimensioni del cavo devono essere adeguate alla tabella di cui sopra.

In fase di collegamento elettrico, attenersi alle istruzioni indicate nel manuale. Il cavo di messa a terra deve essere collegato al terminale. Assicurarsi che il cavo isolato sia collegato alla fonte di alimentazione durante il collegamento del cavo. Se, nel posto in cui sarà installato l'apparecchio non c'è una presa elettrica collegata a terra appropriata, contattare immediatamente l'assistenza autorizzata. La presa elettrica collegata a terra deve essere vicina all'apparecchio. Non utilizzare una prolunga il cavo di alimentazione non deve toccare la superficie calda del prodotto. Nel caso in cui il cavo sia danneggiato, contattare il Servizio Autorizzato per provvedere alla sostituzione dello stesso. Eventuali collegamenti elettrici sbagliati potrebbero danneggiare il dispositivo, mettere a repentaglio la sicurezza e invalidare così la propria garanzia. Questo dispositivo è stato concepito per essere usato con elettricità 230V 50Hz. Se la tensione della rete è diversa da questi valori, contattare immediatamente l'assistenza autorizzata.

BROWN L N BLUE YELLOW+GREEN

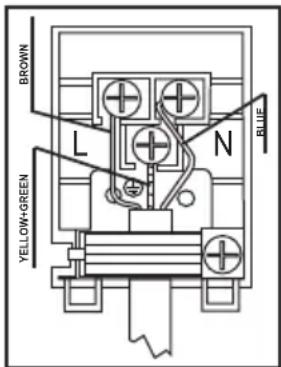

Schema di collegamento elettrico

Il cavo di alimentazione dovrebbe essere tenuto lontano dalle componenti calde del dispositivo. In caso contrario il cavo si potrebbe danneggiare, provocando cortocircuiti. L'azienda produttrice dichiara di non avere nessuna responsabilità relativamente ad eventuali danni e perdite che sono causati da collegamenti non eseguiti correttamente da persone non autorizzate.

A scopo di protezione, installare un polo per lo scollegamento all'interno del circuito di alimentazione con un contatto aperto di almeno 3.0 mm rated 32 A e un tipo di funzionamento a ritardo.

3.6 AVVERTENZE E MISURE GENERALI

Il dispositivo è stato prodotto conformemente agli standard locali e internazionali e alle normative applicabili. Gli interventi di manutenzione e riparazione devono essere eseguiti da tecnici di assistenza autorizzati. Lavori di installazione e riparazione non nel rispetto delle regole possono essere pericolosi.

Durante il funzionamento, le superfici esterne dell'apparecchio si riscaldano. Le superfici interne del forno, e le uscite del fluido sono abbastanza calde. Anche se l'apparecchio è spento, queste parti restano calde per un certo tempo. Non toccare le superfici calde e tenere i bambini alla larga. Non lasciare incustodito il piano cottura mentre si usano grassi solidi o liquidi. Potrebbe prendere fuoco in condizioni di calore estremo. Non versare mai acqua sulle fiamme provocate da olio. Coprire la pentola o la padella per soffocare le fiamme che si sono sviluppate e spegnere il piano cottura. Per cucinare nel forno, gli interruttori del forno stesso del calore devono essere regolati. Altrimenti il forno non funziona. Quando il portello o il vassoio del forno sono aperti, non lasciare niente su di essi. L'apparecchio potrebbe perdere l'equilibrio o il coperchio rompersi. Non mettere oggetti pesanti o infiammabili (nylon, buste di plastica, carta, stoffa) nel cassetto inferiore. Ciò comprende le pentole con accessori di plastica (ad esempio maniglie). Quando l'apparecchio non è in uso, staccarlo dalla rete elettrica e tenere chiusa la valvola del gas. Proteggere l'apparecchio dagli agenti atmosferici. Non lasciarlo esposto agli agenti atmosferici quali ad esempio sole, neve, polvere ecc. Si prega di ricordare che questo dispositivo è stato pensato per essere usato in spazi chiusi.

CONVERSIONI DEL GAS

Attenzione: Le procedure che seguono devono essere eseguite da personale dell'assistenza autorizzata.

Il dispositivo è stato regolato per essere usato con gas GPL. I bruciatori a gas possono essere adattati a diversi tipi di gas sostituendo gli iniettori corrispondenti e regolando la lunghezza di fiamma minima sul livello più adatto per il gas in usa questo scopo, devono essere eseguite le fasi che seguono.

Cambio degli iniettori:

Bruciatori del piano di cottura:

Disattivare il flusso del gas e la corrente elettrica. Rimuovere la capsula e l'adattatore. Svitare gli iniettori. Servirsi di una chiave da 7 mm. Sostituire l'iniettore con uno di quelli di ricambio, con il diametro corrispondente al tipo di gas che verrà usato, conformemente alla tabella delle informazioni (fornita in dotazione nel kit di ricambio).

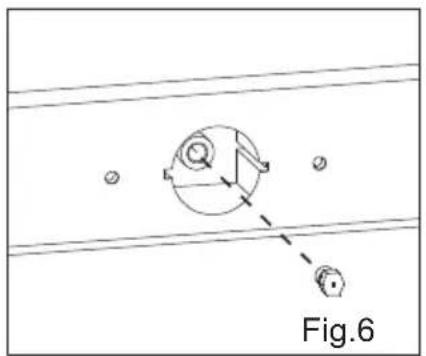

Iniettori forno/grill:

Gli iniettori del forno e del grill vengono montati con una sola vite posizionata sull'estremità del bruciatore. Per i bruciatori del grill, la vite è già visibile. Togliere la vite, tirare il bruciatore verso di sé e si vedrà comparire l'iniettore sulla superficie posteriore della cavità del forno.

Per i bruciatori del forno, aprire il vano cassetto e si vedrà la vite di montaggio sotto al bruciatore. Togliere la vite, spostare il bruciatore in diagonale e l'iniettore comparirà sul lato posteriore della scatola del bruciatore.

Togliere gli iniettori con una chiave da 7 mm e sostituire l'iniettore con uno di quelli di ricambio, con il diametro corrispondente al tipo di gas che verrà usato, conformemente alla tabella delle informazioni (fornita in dotazione nel kit di ricambio).

Regolazione della posizione per la fiamma ridotta:

La lunghezza della fiamma nella posizione minima viene regolata con una vite a testa piatta sulla valcola. Per le valvole con FFD, la vite si trova sul lato dell'asse della valvola. Per le valvole senza FFD, la vite si trova all'interno dell'asse della valvola. Per una regolazione più semplice della fiamma ridotta, consigliamo di togliere il pannello di controllo (e il microinterruttore, se presente) in fase di regolazione. La posizione in cui deve essere allentata la vite di bypass per eseguire la conversione da GPL a metano. Per la trasformazione da metano a GPL la stessa vite deve essere stretta. Assicurarsi che l'apparecchio sia scollegato dalla rete elettrica e che il gas sia aperto. Per stabilire la posizione minima, accendere i bruciatori e lasciarli accesi nella posizione minima. Rimuovere le manopole perché le viti sono accessibili solo con le manopole rimosse. Con l'aiuto di un piccolo cacciavite, serrare o allentare la vite di bypass di 90 gradi. Quando la fiamma ha un'altezza di almeno 4 mm, il gas è ben distribuito. Assicurarsi che la fiamma non si spenga mentre si passa dalla posizione di massimo a quella di minimo. Creare un vento artificiale con la mano verso la fiamma per verificarne la stabilità. Per i bruciatori del forno, attuare il bruciatore in posizione minima per 5 minuti, quindi aprire e chiudere la porta del forno per 2.3 volte al fine di verificare la stabilità della fiamma del bruciatore.

Cambio delle prese di ingresso del gas

Per alcuni paesi, il tipo di valvola di alimentazione può variare rispetto ai gas metano / GPL. In questo caso, togliere le componenti di connessione e di dadi (ove presenti) e collegare la nuova alimentazione di gas in modo conforme. In tutte le condizioni, tutte le componenti usate nei collegamenti a gas dovrebbero essere approvati da autorità locali e/o internazionali. In tutti i collegamenti a gas, consultare la sezione "MONTAGGIO DELL'ALIEMNTAZIONE GAS E CONTROLLO PERDITE" sopra presentata.

USO DEI BRUCIATORI A GAS

Accensione dei bruciatori a gas:

Per capire quale manopola controlla qual bruciatore, verificare il simbolo di posizione sopra alla manopola:

Accensione manuale:

Nel caso in il dispositivo non sia dotato di strumenti di accensione o in caso di guasti a livello di rete elettrica, seguire la seguente procedure.

Per accendere uno dei bruciatori, premere e ruotare la manopola in senso antiorario di modo che si trovi in posizione max, avvicinare un fiammifero o un altro strumento di accensione manuale alla circonferenza superiore.

Accensione elettrica: l'accensione elettrica dei bruciatori a gas può essere fatta in due modi a seconda della configurazione del dispositivo.

Accensione con pulsante scintilla: premere la valvola del bruciatore che si vuole accendere, quindi ruotare la valvola in senso anti-orario di modo che la manopola di trovi in posizione max. Con l'altra mano premere contemporaneamente il tasto di accensione. Se il pulsante di accensione non viene premuto immediatamente, l'accumulo di gas può determinare la diffusione delle fiamme Continuare a premere il tasto di accensione fino a vedere una fiamma stabile sul bruciatore.

Accensione tramite valvola della manopola (micro interruttore)

Premere la valvola del bruciatore che si vuole accendere e ruotare la valvola in senso anti-orario di modo che la manopola si trovi in posizione max. tenendo la manopola premuta. Il dispositivo genera scintille fino a che non si tiene premuta la manopola di controllo. Il microinterruttore posizionato sotto alla manopola crea scintille in modo automatico attraverso il bruciatore. Continuare a premere la manopola fino a vedere una fiamma stabile sul bruciatore.

Dispositivo sicurezza fiamma:

Bruciatori del piano di cottura (nel caso in cui la manopola sia dotata di un dispositivo di sicurezza)

Le manopole dotate di dispositivo di sicurezza garantiscono sicurezza nel caso in cui la fiamma venga spenta in modo casuale. Nel caso in cui ciò si verifichi, il dispositivo blocca i canali del gas del bruciatore evitando ogni accumulo di gas non bruciato. Attendere 90 secondi prima di accendere nuovamente un bruciatore a gas spento.

Controllo dei bruciatori del piano di cottura

La manopola ha 3 posizioni: Off (0), max (simbolo fiamma grande) e min (simbolo fiamma piccola). Dopo aver acceso il bruciatore in posizione max sarà possibile regolare la lunghezza della fiamma fra le posizioni max e min. Non usare i bruciatori quando la posizione della fiamma si trova fra le posizioni max e off.

Dopo l'accensione, verificare visivamente le fiamme. Nel caso in cu si veda una punta gialla, fiamme alte o instabili, spegnere il flusso di gas e verificare il gruppo bruciatore e corone. Verificare inoltre che non vi sia del liquido all'interno delle coppe dei bruciatori. Nel caso in cui le fiamme del bruciatore si spengano accidentalmente, spegnere i bruciatori, arieggiare la cucina e non tentare di riaccendere per 90 secondi.

In fase di spegnimento del piano cottura, ruotare la manopola in senso orario, fino a che non è posizionata su “0”.

Il piano cottura ha bruciatori di diversi diametri. Il modo più economico di usare il gas è quello di scegliere le dimensioni corrette dei bruciatori conformemente alle dimensioni della pentola e di portare la fiamma in posizione minima dopo aver raggiunto il punto di bollitura. Consigliamo sempre di coprire la pentola.

Per ottenere le prestazioni massime dai bruciatori servirsi di pentole con i seguenti diametri. Servendosi di pentole più piccole, le dimensioni minime qui indicate provocheranno perdite di energia.

Bruciatore rapido: 22-26cm bruciatore medio: 14-22cm bruciatore ausiliario: 12-18cm

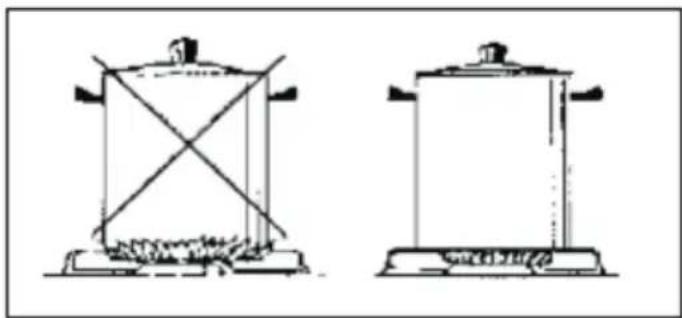

Verificare che le punte delle fiamme non escano dalla circonferenza esterna della pentola, in quanto ciò potrebbe danneggiare gli accessori di plastica intorno alla pentola (maniglie, ecc.).

Quando i bruciatori non vengono usati a lungo, spegnere sempre la valvola di alimentazione principale del gas.

AVVERTENZA:

Usare solo pentole col fondo piatto e con una base sufficientemente spessa.

Verificare che la base della pentola sia asciutta prima di posizionarla sui bruciatori. La temperatura delle superfici accessibili può essere elevata quando l'apparecchiatura è in funzione Tenere quindi bambini e animali lontano dai bruciatori durante e dopo la cottura.

Dopo l'uso, il piano cottura rimane molto caldo a lungo. Non toccarlo e non posizionarvi oggetti sopra.

Non mettere mai coltelli, forchette, cucchiai e coperchi sul piano cottura, in quanto si scaldano e potrebbero provocare gravi ustioni.

Uso delle piastre

Esistono 2 tipi di piastre: standard e rapida (contraddistinta dal puntino rosso sulla superficie della piastra stessa).

Queste piastre si controllano attraverso un interruttore con 6 posizioni.

Ruotando la manopola di controllo in una di queste posizioni sarà possibile mettere in funzione le piastre. Sotto a ogni tasto c'è un piccolo schema che mostra quale piastra è controllata da quale tasto. Una spia sul pannello di controllo indica se e quali piastre sono in uso.

PIASTRE - FUNZIONI

0	posizione off
1	Per sciogliere amaro e riscaldare piccole quantità di liquido
2	Per riscaldare grandi quantità di liquido Per preparare creme e salsine
3	Per scongelare alimenti da cucinare
4	Per cucinare carne e pesce in modo delicato
5	Per arrostire carne e arrosto
6	Per bollire grandi quantità di liquido o per friggere

AVVERTENZA

Quando si usa per la prima volta o quando la piastra non è stata in uso a lungo sarà necessario eliminare l'eventuale umidità che si potrebbe essere accumulata sugli elementi elettrici della piastra attivandola al minimo per circa 20 minuti.

• Usare solo pentole col fondo piatto e con una base sufficientemente spessa.
• Non usare mai pentole con diametro inferiore rispetto a quello della piastra.
• Verificare che la base della pentola sia asciutta prima di posizionarla sui bruciatori. Mentre la piastra è in funzione è importante garantire che la pentola sia centrata correttamente sulla piastra.

Corretto

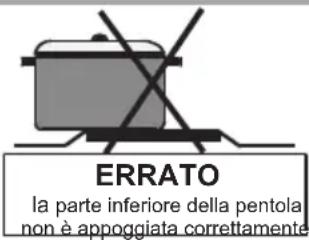

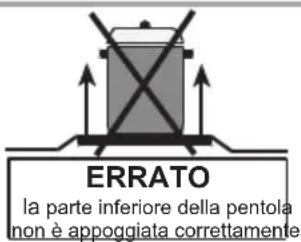

ERRATO la parte inferiore della pentola non è appoggiata correttamente

ERRATO la parte inferiore della pentola non è appoggiata correttamente

ERRATO la parte inferiore della pentola non è appoggiata correttamente

• Non usare mai il piano di cottura senza pentole sulle piastre.
  La temperatura delle superfici accessibili può essere elevata quando l'apparecchiatura è in funzione Tenere quindi bambini e animali lontano dai bruciatori durante e dopo la cottura.
• Nel caso in cui si notino delle crepe sulla piastra sarà immediatamente necessario spegnerla e sostituirla.
• Per garantire una lunga durata di vita, la piastra deve essere completamente pulita con prodotti detergenti adeguati. Per evitare ruggine e conservarli come nuovi, consigliamo di pulire le piastre con delicatezza con un tessuto leggermente inumidito con olio. Non usare dispositivi per la pulizia a vapore.
• Dopo l'uso, le piastre rimangono molto calde a lungo. Non toccarlo e non posizionarvi oggetti sopra.

USO DEL FORNO

Interruttore selezione funzione forno:

consente di selezionare la funzione del forno. Ogni posizione della manopola selettore attiva la funzione indicata sul simbolo di quella posizione. La spiegazione di ogni simbolo viene indicata nella seguente tabella. Per funzioni diverse da luce forno e defrost le funzioni selezionate non saranno attivate a meno che non venga regolata la temperatura con la manopola del termostato, in posizione diversa da "0".

Termostato del forno:

consente di regolare la temperatura del forno. Il termostato funziona con cicli on-off, mantenendo la temperatura regolata all'interno del vano forno. Durante il ciclo di spegnimento, gli elementi riscaldatori all'interno del forno si spengono. Sarà possibile verificare se il termostato si trova in ciclo on od off con la spia del termostato; la lampada è accesa quando i riscaldatori all'interno del forno sono accesi.

AVVERTENZA: Durante il processo di cottura, il vapore caldo si accumula all'interno del forno, e questo vapore è invisibile quando il forno è caldo e la porta del forno è chiusa. Quando è necessario aprire la porta del forno, tenere la maniglia tenendo volto e mani lontane del forno, di modo che il vapore che fuoriesce dalla cavità del forno non ferisca voi o le persone intorno a voi.

Funzioni del forno:

Le funzioni del forno, che possono essere selezionate con l'interruttore di selezione del forno, sono riepilogate nella seguente tabella.

	La spia del forno inizia a funzionare.
	La luce, la spia rossa di avvertenza e la ventola iniziano a funzionare.Questo consente lo scongelamento del cibo congelato.
	Il termostato del forno, le spie di avvertenza e i riscaldatori inferiore e superiore iniziano a funzionare.
	Il termostato del forno, le spie di avvertenza e la ventola, i riscaldatori inferiore e superiore iniziano a funzionare.
	Il termostato del forno, le spie di avvertenza e grill iniziano a funzionare.
	Il termostato del forno, le spie di avvertenza, il grill e ventola iniziano a funzionare.

Funzione sogli-ghiaccio (scongelamento)

Il processo di scongelamento può iniziare mettendo il cibo congelato nel forno e impostando l'interruttore sul marchio indicato. Questo è un programma che non cuoce il cibo ma aiuta solo a scongelarlo in breve tempo. Mettere il cibo da scongelare sul terzo ripiano dal basso, quello a griglia. Mettere un vassoio sul fondo del forno per raccogliere l'acqua causata dallo scongelamento.

Funzione riscaldatore inferiore – superiore (cottura statica)

In questa cottura, definita metodo tradizionale, il calore che si diffonde dagli elementi riscaldatori superiore e inferiore del forno assicurano la cottura uniforme della parte superiore e inferiore del cibo.

Si raccomanda di pre-riscaldare per 10 minuti. Lasciare che il cibo, posto nel contenitore per la cottura disponibile, si cuocia per il periodo stabilito. La funzione riscaldatore inferiore-superiore è quella preferita per cuocere dolci, pan di spagna, flan, pasta al forno, lasagna, pizza.

Alla fine del processo di cottura spegnere l'interruttore del forno e quello di impostazione del calore e disattivare il timer. Estrarre il cibo cotto dal forno, mettere al sicuro e aprire la porta del forno per assicurare che esso si raffreddi completamente. Poiché in quel momento il forno è molto caldo, stare lontani da esso e tenere lontani i bambini.

Funzione ventola di riscaldamento inferiore – superiore (cottura statica con ventola)

Il punto da cui l'aria proviene dagli elementi riscaldatori inferiore e superiore è distribuito nel forno da un motore a ventola e da un ventilatore.

L'interruttore di regolazione del calore è impostato al grado consigliato dalla tabella di cottura. Ruotare l'interruttore del forno come mostra il simbolo di questa funzione e il tempo di cottura è regolato secondo quello raccomandato, il forno è pre-riscaldato per 10 minuti. Il cibo messo nel recipiente di cottura disponibile viene posto nel forno e cotto. In genere questa è la funzione con cui si ottengono buoni risultati per cuocere biscotti. Con questa funzione ogni parte del cibo sarà cotta in modo uguale. È appropriata per cuocere su un solo vassoio.

Alla fine della cottura spegnere l'interruttore del forno e quello di impostazione del calore. Annullare la programmazione a tempo del forno, estrarre il cibo cotto e lasciarlo in un luogo sicuro. Aprire il coperchio del forno e lasciar raffreddare. Non avvicinarsi fino a che non si raffredda e tenere lontani i bambini.

Funzione grill

Questa funzione si usa per arrostire pollo.

Per grigliare mettere il cibo sul grill e questo sul ripiano al livello più alto. È possibile iniziare a grigliare dopo aver messo il contenitore sul terzo ripiano. Il vassoio posto sul terzo ripaino assicura la raccolta dell'olio che cola dal cibo.

Ruotare l'interruttore di regolazione del calore come mostra l'indicatore di questa funzione. Mettere il cibo nel forno dopo aver pre-riscaldato per 5 minuti.

Alla fine della cottura, come per gli altri processi, spegnere l'interruttore del forno e quello di impostazione del calore. Annullare la programmazione a tempo del forno, estrarre il cibo cotto e lasciarlo in un luogo sicuro. Non avvicinarsi fino a che non si raffredda e tenere lontani i bambini.

Avvertenza: Impostazione massima del termostato 190°C

Funzione grill e ventola

In questa funzione grill, riscaldatore superiore e ventola assicurano un arrosto perfetto operando e cuocendo assieme.

Per grigliare mettere il cibo sul grill e questo sul ripiano al livello più alto. È possibile iniziare a grigliare dopo aver messo il contenitore sul terzo ripiano. Il vassoio posto sul terzo ripiano assicura la raccolta dell'olio che cola dal cibo.

Ruotare l'interruttore di regolazione del calore come mostra l'indicatore di questa funzione. Mettere il cibo nel forno dopo aver pre-riscaldato per 5 minuti.

Alla fine della cottura, come per gli altri processi, spegnere l'interruttore del forno e quello di impostazione del calore. Annullare la programmazione a tempo del forno, estrarre il cibo cotto e lasciarlo in un luogo sicuro. Non avvicinarsi fino a che non si raffredda e tenere lontani i bambini.

Avvertenza: Impostazione massima del termostato 190°C

Risparmio energetico

• Durante l'uso delle cucine elettriche è necessario usare pentole con basi piatte.
• Scegliere una pentola delle dimensioni adatte.
• Servendosi di un coperchio si ridurranno i tempi di cottura.
• Ridurre al minimo i liquidi o i grassi per ridurre i tempi di cottura.
• Quando il liquido inizia a bollire, ridurre il calore.
• Lo sportello del forno non deve essere aperto molte volte durante la cottura.

CONTENITORI	INFERIORE-SUPERIORE			GRILL
	Thermostato pos.(°C)	Posizione ripiano	Durata della cottura (dc)	Thermostato pos.(°C)	Posizione ripiano	Durata della cottura (dc)
Dolci a strati	170 - 190	12-23	35 - 45
Plumcake	170 - 190	12-23	30 - 40
Biscotti	170 - 190	12-23	30 - 40
Polpette di carne alla				200	4	10 - 15
Cibi liquidi	175 - 200	2	40 - 50
Pollo	200	12-23	45 - 60	200	*	50 - 60
Costoletta				200	31-4	15 - 25
Bistecca				200	45	15 - 25
Torta a due contenitori
Dolci a due contenitori
* Cottura con spiedini per arrosto

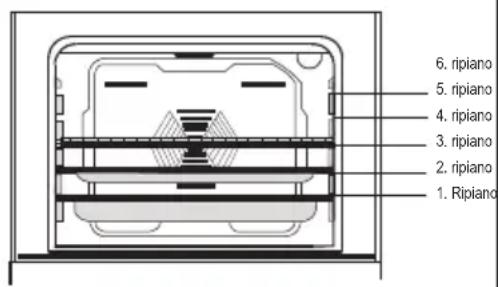

4.3 Accessori usati nel forno

Il forno è già dotato di accessori. Sarà inoltre possibile acquistare accessori acquistati separatamente ma devono essere resistenti al calore e alle fiamme. Sarà inoltre possibile usare piatti di vetro, stampi per torte, vassoi speciali adatti per essere usati in forno. Fare attenzione alle istruzioni d'uso del produttore degli accessori. Se si usano pentole piccole, metterle sulla piastra del grill in modo che siano perfettamente al centro della griglia. Se il cibo da cuocere non copre completamente il vassoio del forno, se il cibo è preso dal freezer o se il vassoio deve essere usato per raccogliere i succhi del cibo che fluiscono durante la cottura alla griglia, il vassoio può cambiare forma a causa del forte calore che si sviluppa durante la cottura o l'arrostitura. Il vassoio tornerà alla forma originaria dopo che si è raffreddato. Questo è un evento fisico normale che avviene durante il trasferimento di calore. Non lasciare il vassoio o il contenitore di vetro al freddo subito averlo usato per cuocere. Non mettere sul pavimento freddo e bagnato. Mettere su un panno da cucina asciutto o su un poggia-pentole, assicurando che si raffreddino lentamente. Altrimenti il vassoio o contenitore può rompersi. Se si usa il grill del forno, si consiglia di usare quello in dotazione con il prodotto (se il prodotto comprende questo materiale). Se si usa il grill grande, mettere un vassoio su uno dei ripiani inferiori per raccogliere l'olio. Mettere anche dell'acqua per facilitare la pulizia. Come spiegato nei relativi punti, non tentare mai di usare bruciatore per il grill a gas senza la testa di protezione. Se il forno ha un bruciatore per grill a gas, ma la testadi protezione manca o è danneggiata e non può essere usata, chiederne una sostitutiva al punto di assistenza autorizzato più vicino.

6. ripiano 5. ripiano 4. ripiano 3. ripiano 2. ripiano 1. Ripiano

Griglia: Usata per giigliare o per mettere contenitori diversi dal vassoio di cottura.

Vassoio basso: Usato per cuocere dolci come flan. Ecc.

Vassoio profondo: Usto per stufati.

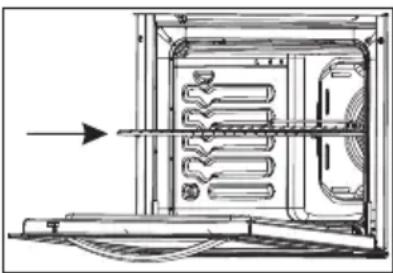

AVVERTENZA - Inserire

correttamente la griglia in uno dei supporti corrispondenti all'interno della cavità del forno e premerla fino in fondo.

Parte 5: PULIZIA E MANUTENZIONE DEL FORNO

PULIZIA

Prima di pulire il forno, assicurarsi che tutti gli interruttori siano spenti e che l'apparecchio sia freddo. Scollegare l'apparecchio. Controllare se i detergenti usati per pulire il forno sono appropriati e raccomandati dal produttore. Non usare detersivi a base di polveri o creme caustiche o abrasive, lana d'acciaio o strumenti taglienti perché potrebbero danneggiare le superfici. Nel caso che liquidi fuoriusciti intorno al forno si brucino, le parti smaltate possono danneggiarsi. Eliminare immediatamente i liquidi fuoriusciti.

Pulizia dell'interno del forno

Scollegare il forno prima di iniziare la pulizia La parte interna smaltata del forno si pulisce al meglio quando esso è caldo. Pulire il forno con un panno morbido imbevuto di acqua saponata, dopo ogni uso. Poi pulire ancora una volta con un panno bagnato e asciugare. Di tanto in tanto potrebbe essere necessario l'uso di un detersivo liquido per una pulizia completa. Non usare detergenti secchi e in polvere.

Pulizia del coperchio del forno

Per pulire il coperchio del forno all'interno e all'esterno usare un pulitore per vetro. Poi sciacquare e asciugare con un panno asciutto.

Pulizia del piano cottura a gas, manopola

Sollevare i supporti pentole, i coperchi e le corone dei bruciatori del piano cottura. Lavare e asciugare il pannello posteriore con un panno insaponato. Lavare i coperchi e le corone dei bruciatori del piano cottura, quindi risciacquarli. Non lasciarli umidi, asciugarli subito con carta. Dopo la pulizia, verificare di rimontare correttamente le componenti. Non pulire nessuna componente del piano di cottura con spugnette abrasive. La superficie si graffierebbe. Le superfici del coperchio pentola si potrebbero danneggiare nel tempo con l'uso. Queste componenti non si arrugginiscono e non si tratta di un'anomalia di produzione. Durante la pulizia della piastra del piano cottura, verificare che non penetri acqua all'interno delle coppe del bruciatore; ciò potrebbe bloccare gli iniettori.

Teste bruciatori:

Di norma, lavare i supporti pentole smaltati, i coperchio smaltati, le teste del bruciatore con acqua calda saponata. Quindi, risciacquarli e asciugarli. Dopo che si sono seccati completamente, provvedere alla loro sostituzione.

Parti smaltate:

per tenerle come nuove, lavarle frequentemente con acqua saponata e asciugare con un panno pulito. Non lavarli mentre sono caldi e non usare mai polveri e detergenti abrasivi. Non lasciare aceto, caffé, latte, sale, acqua, limone o pomodoro a contatto con le parti smaltate a lungo.

Acciaio inossidabile

Le componenti in acciaio inossidabile devono essere pulite frequentemente con acqua saponata e una spugna morbida. Quindi asciugare con un panno pulito. Non usare mai polveri e detergenti abrasivi. Non lasciare aceto, caffé, latte, sale, acqua, limone o pomodoro a contatto con le parti smaltate a lungo.

MANUTENZIONE

Cambio della lampadina del forno

Come prima cosa scollegare il forno e verificare che sia freddo. Rimuovere la lampadina dopo averne rimosso la copertura anteriore. Mettere la nuova lampadina resistente a 300C al posto di quella rimossa (230 V, 25 Watt, Tipo E14). Rimettere il vetro di protezione della lampadina. Il forno sarà pronto per l'uso dopo questo procedimento.

Altri controlli

Controllare periodicamente il tubo di collegamento del gas. Se si nota qualche piccola anomalia, informare l'assistenza tecnica per farlo cambiare. Si consiglia di cambiarlo una volta all'anno. Se si nota qualche anomalia nel funzionamento degli interruttori del piano cottura e del forno, contattare l'assistenza autorizzata.

GUIDA BASE ALLA RISOLUZIONE DEI PROBLEMI PRIMA DI CONTATTARE L'ASSISTENZA

Se il forno non funziona;.

- Il forno potrebbe essere staccato o potrebbe esserci un black out. Sui modelli dotati di timer, potrebbe non essere regolata l'ora.

Se il forno non si scalda.

○ Il calore potrebbe essere non regolato con l'interruttore di controllo del riscaldatore del forno.

- Se la luce interna non si accende;

- Deve essere controllata la rete elettrica. È necessario controllare se le lampadine sono difettose. Se sono difettose, è possibile cambiarle seguendo le istruzioni.

- Cottura (se la parte superiore e inferiore non cuociono uniformemente).

○ Modificare la posizione dei ripiani, il periodo di cottura e i livelli di calore secondo il manuale.

- Se fatto questo si riscontrano ancora problemi con il prodotto, contattare l' "Assistenza autorizzata". Assistenza autorizzata

INFORMAZIONI RELATIVE AL TRASPORTO

Conservare la confezione originale del prodotto e nel caso di trasporto usarla. Seguire i contrassegni per il trasporto riportati sulla confezione. Chiudere la parte superiore con il nastro adesivo e fissare coperture e testine e piano cottura ai pannelli di cottura. Mettere un foglio di carta tra la copertura superiore e il pannello di cottura, coprire la copertura superiore, poi fissarla con il nastro adesivo alle superfici laterali del forno. Fissare con nastro adesivo cartone o carta sulla copertura anteriore del vetro interno del forno come adatto ai vassoi in modo che il grill e i vassoi del forno non danneggino la copertura del forno durante il trasporto. Inoltre, fissare con nastro adesivo la copertura del forno alle pareti laterali.

Se non si dispone della confezione originale, preparare un imballo di modo che l'elettrodomestico, in particolare le superfici esterne, non si danneggino (vetro e superfici verniciate) in seguito a forze esterne.

Parte 6: ASSISTENZA E TRASPORTO

Requisiti prima di contattare l'assistenza

Se il forno non funziona;.

Il forno potrebbe essere staccato o potrebbe esserci un black out. Sui modelli dotati di un timer, l'ora potrebbe non essere regolata.

Se il forno non si scalda.

Il calore potrebbe essere non regolato con l'interruttore di controllo del riscaldatore del forno.

Se la luce interna non si accende;

Deve essere controllata la rete elettrica.

È necessario controllare se le lampadine sono difettose. Se sono difettose, è possibile cambiarle seguendo le istruzioni.

della guida.

Cottura (se la parte superiore e inferiore non cuociono uniformemente).

Controllare la posizione dei ripiani, il periodo di cottura e i livelli di calore secondo il manuale.

Se fatto questo si hanno ancora problemi con il prodotto, contattare l' "assistenza autorizzata". Informazioni sul trasporto

Se è necessario il trasporto;

Conservare la confezione originale del prodotto e nel caso di trasporto usarla. Attenersi alle indicazioni di trasporto sulla confezione

Chiudere la parte superiore con il nastro adesivo e fissare coperture e testine e piano cottura ai pannelli di cottura.

Mettere un foglio di carta tra la copertura superiore e il pannello di cottura, coprire la copertura superiore, poi fissarla con il nastro adesivo alle superfici laterali del forno.

Fissare con nastro adesivo cartone o carta sulla copertura anteriore del vetro interno del forno come adatto ai vassoi in modo che il grill e i vassoi del forno non danneggino la copertura del forno durante il trasporto.

Inoltre, fissare con nastro adesivo la copertura del forno alle pareti laterali. Se non si ha la confezione originale.

Prendere le misure necessarie perché le superfici esterne del forno (in vetro e verniciate) non ricevano colpi.

Tabella iniettore:

G30 28-30mbar 7.5 kW 545 g/hII2H3+ IT Class: 1	NGG20 20 mbar	LPGG30/G31 28-30/37 mbar
BRUCIATORE RAPIDO
Diametro nominale11585
Classificazione nominale2,753
Consumo in 1 ora	261,9 l/h	218,1 g/h
BRUCIATORE MEDIO
Diametro nominale9765
Classificazione nominale1,751,75
Consumo in 1 ora	166,7 l/h	127,2 g/h
BRUCIATORE MEDIO
Diametro nominale9765
Classificazione nominale1,751,75
Consumo in 1 ora	166,7 l/h	127,2 g/h
BRUCIATORE AUSILIARIO
Diametro nominale7250
Classificazione nominale11
Consumo in 1 ora	95,2 l/h	72,7 g/h

Marchio di fabbrica
Modello	BI643YA/P
Classe di efficienza energetica	Consumo di energia a carico standard E (kWh)
A (Alta efficienza)BCDEEFG (Bassa efficienza)	E < 0.800.80 ≤ E < 1.001.00 ≤ E < 1.201.20 ≤ E < 1.401.40 ≤ E < 1.601.60 ≤ E < 1.801.80 ≤ E
Consumo di energia (kWh)	Convenzionale: 0.89Aria forzata : 0.79
Volume utilizzabile (l)	56
Volume	PiccoloMedio←Grande
Durata della cottura (dc)	Convenzionale: 45Aria forzata : 40
Consumo energetico quando la funzione di riscaldamento non è in uso	-
Area superficie cottura (cm 2 )	1200

2

Marchio di fabbrica	Bompani ecoline
Modello	BI640YA/P
Classe di efficienza energetica	Consumo di energia a carico standard E (kWh)
A (Alta efficienza)BCDEEFG (Bassa efficienza)	E < 0.800.80 ≤ E < 1.001.00 ≤ E < 1.201.20 ≤ E < 1.401.40 ≤ E < 1.601.60 ≤ E < 1.801.80 ≤ E
Consumo di energia (kWh)	Convenzionale: 0.89Aria forzata : 0.79
Volume utilizzabile (l)	56
Volume	PiccoloMedio ←Grande
Durata della cottura (dc)	Convenzionale: 45Aria forzata : 40
Consumo energetico quando la funzione di riscaldamento non è in uso	-
Area superficie cottura (cm 2 )	1200

CENTRI ASSISTENZA TECNICA

Per Assistenza Tecnica Autorizzata e Ricambi Originali rivolgersi al numero unico*

Numero unico 848 99 87 03

Oppure visitare il sito www.bompani.it

* al costo massimo di 2 centesimi di euro al minuto (iva inclusa) anche da cellulare.

CONDIZIONI DI GARANZIA

Le Condizioni di Garanzia sono consultabili sul nostro sito www.bompani.it

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico Consegnarlo al punto di raccolta valido per il riciclaggio di prodotti elettrici ed elettronici. Garantendo un adeguato smaltimento del prodotto si contribuirà a prevenire possibili conseguenze negative per l'ambiente e per la salute umana, che potrebbero essere provocate da uno smaltimento sbagliato della strumentazione. Per informazioni dettagliate sul riciclaggio del prodotto, rivolgersi all'ufficio di zona, al servizio locale per lo smaltimento dei rifiuti o presso il centro vendita in cui è stato acquistato il prodotto.
