MANUALE UTENTE GA55LI220 ELECTROLUX

DESCRIZIONE DEL PRODOTTO 40

PANNELLO DEI COMANDI 41

PROGRAMMI 42

OPZIONI 44

PREPARAZIONE AL PRIMO UTILIZZO 45

UTILIZZO QUOTIDIANO 48

CONSIGLI E SUGGERIMENTI UTILI 50

PULIZIA E CURA 51

RISOLUZIONE DEI PROBLEMI 52

DATI TECNICI 53

CONSIDERAZIONI AMBIENTALI 54

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

registrare il vostro prodotto e ricevere un servizio migliore:

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

SICUREZZA DEI BAMBINI E DELLE PERSONE VULNERABILI

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza di utilizzare l'apparecchiatura, a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza. Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.

INSTALLAZIONE

• Rimuovere tutti i materiali di imballaggio.
• Non installare e utilizzare l'apparecchiatura se è danneggiata.
• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.
• Osservare le istruzioni per l'installazione fornite con l'apparecchiatura.
• Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguata-mente ancorate a una struttura fissa.

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lun-

go periodo, far scorrere l'acqua finché non è limpida.

• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.
• Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

Pericolo di tensione.

- Se il tubo di carico è danneggiato, scollegare immediatamente la spina dalla presa elettrica. Contattare il Centro di Assistenza per sostituire il tubo di carico dell'acqua.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa antishock elettrico correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo di alimentazione. Contattare il Centro di Assistenza o un elettricista qualificato per sostituire un cavo danneggiato.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

USO DELL'APPARECCHIATURA

• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, come:
• Cucine di negozi, uffici e altri ambienti di lavoro
• Fattorie
• Clienti di hotel, motel e altri ambienti residenziali
• Bed and breakfast.

AVVERTENZA!

Rischio di lesioni.

• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale.
• Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di caderci.
  • Non sedersi o salire sulla porta aperta.
• I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.
• Non bere o giocare con l'acqua all'interno dell'apparecchiatura.
• Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detersivo sul le stoviglie.

AVVERTENZA!

Rischio di scossa elettrica, incendio o ustioni.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.

SMALTIMENTO

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di alimentazione e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di alimentazione e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

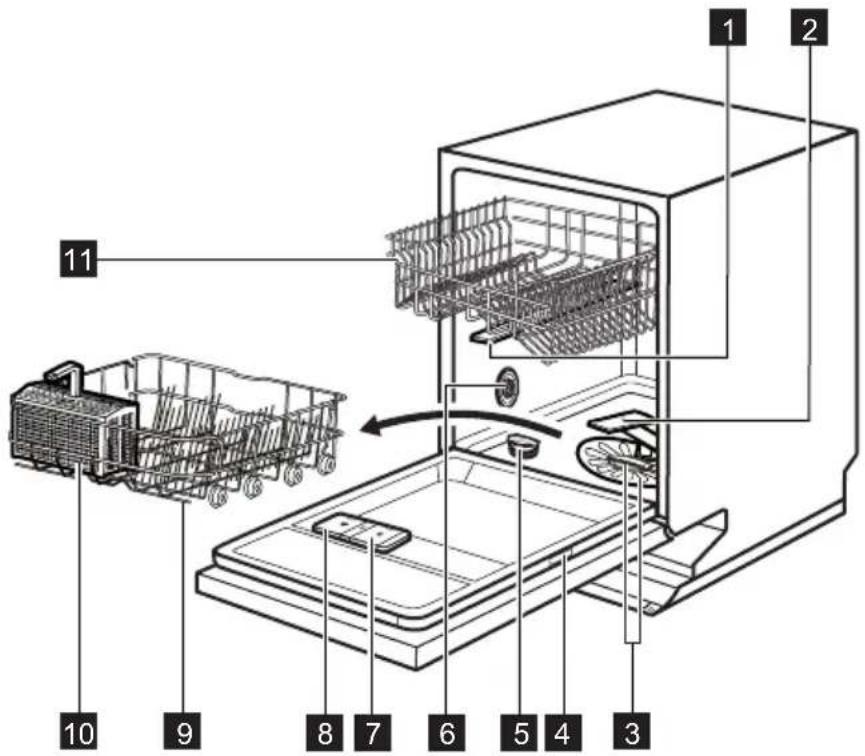

DESCRIZIONE DEL PRODOTTO

1 Mulinello superiore
2 Mulinello inferiore
3 Filtri
4 Targhetta dei dati
5 Contenitore del sale
6 Selettore della durezza dell'acqua
7 Contenitore del brillantante
8 Erogatore di detersivo
9 Cestello inferiore
10 Cestello per le posate
11 Cestello superiore

PANNELLO DEI COMANDI

1 AUTO OFF F1. ACTS F2. Mancal/Arachal Hume F3. Gaspian/Chish/Uvea F4. SDO F5. Mancal/Thru/Chuk F6. Tungsten/Thru/Chuk MUT MUT: Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 Status: 0 MUT: Status: 0 MUT: Status: 0 MUT: Status: 0

2 3 4 AUTO Gate 10 9 8 7 6 5

1 Tasto on/off
2 Spie del programma
3 Spie
4 Display
5 Tasto Partenza ritardata

6 Tasto Risparmio energetico
7 Tasto Multitab
8 Tasto Programma (su)
9 Tasto Programma (giù)
10 Tasto Annulla

Spie Descrizione

	Spia del sale. La spia è spenta durante l'esecuzione del programma.
	Spia del brillantante. La spia è spenta durante l'esecuzione del programma.
	Spia della funzione Multitab.
	Spia risparmio energetico

PROGRAMMI

Programma Grado di sporcoTipo di carico		Programmafasi	Opzioni
AUTO^1)		TuttoStoviglie miste, posate e pentole	PrelavaggioLavaggio 45°C o 70°C RisciacquiAsciugatura
	2)	Sporco intensoStoviglie miste, posate e pentole	PrelavaggioLavaggio 70 °CRisciacquiAsciugatura
	3)	Sporco frescoStoviglie e posate	Lavaggio 60 °CRisciacquo
	4)	Grado di sporconormaleStoviglie e posate	PrelavaggioLavaggio 50 °CRisciacquiAsciugatura
		Grado di sporconormale o leggeroStoviglie e bicchieridelicati	Lavaggio 45 °CRisciacquiAsciugatura
	5)	Tutto Prelavaggio

1) L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Regola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e la durata del programma.
2) Questo programma prevede una fase di risciacquo ad alta temperatura per garantire migliori risultati igienici. Durante la fase di risciacquo, la temperatura viene mantenuta a 70°C per 10 - 14 minuti.
3) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo.
4) Programma standard per gli istituti di prova. Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale.
5) Utilizzare questo programma per un risciacquo veloce delle stoviglie. Ciò evita la formazione di cattivi odori all'interno dell'apparecchiatura. Non utilizzare il detersivo con questo programma.

Valori di consumo

Programma1)		Durata(min)	Energia(kWh)	Acqua(I)
AUTO		80 - 140 0.8 - 1.4 8 - 16
		140 - 160 1.2 - 1.4 11 - 13
		30 0.7 8
		160 - 180 0.8 - 0.9 8 - 9
		70 - 80 0.7 9 - 10

Programma1)	Durata(min)	Energia(kWh)	Acqua(l)
	10 0.005 4

1) I valori di consumo e di durata possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

Informazioni per gli istituti di prova

Per le informazioni necessarie, relative alle prestazioni inviare una mail a:

[e-mail]

Riportare il numero del prodotto (PNC) che si trova sulla targhetta dei dati.

OPZIONI

Attivare o disattivare le opzioni prima di avviare un programma. Non è possibile attivare o disattivare le opzioni quando un programma è in corso.

Se sono state impostate una o più opzioni, assicurarsi che le rispettive spie siano accese prima di avviare il programma.

RISPARMIO ENERGETICO

Questa opzione diminuisce la temperatura nella fase di asciugatura. Il consumo di energia elettrica viene ridotto del 25%.

Al termine del programma le stoviglie possono risultare ancora umide.

Premere il tasto Risparmio energetico:

• Se questa opzione è disponibile per il programma, si accende la spia corrispondente.
• Se questa opzione non è disponibile per il programma, la spia corrispondente lampeggia per alcuni secondi e poi si spegne.

FUNZIONE MULTITAB

Attivare questa opzione solo se si utilizza il detersivo in pastiglie multifunzione.

Questa opzione disattiva l'erogazione di brillantante e sale. Le rispettive spie sono disattivate.

La durata del programma può aumentare.

• Premere il tasto Multitab; la spia corrispondente si accende.
• L'opzione rimane attiva fino a quando viene disattivata. Premere il tasto Multi-tab; la spia corrispondente si spegne.

Se si smette di utilizzare il detersivo in pastiglie multifunzione, prima di iniziare ad utilizzare il detersivo, il brillantante e il sale per lavastoviglie separatamente, eseguire le seguenti operazioni:

1. Disattivare l'opzione Multitab.
2. Impostare il decalcificatore dell'acqua sul livello più alto.

3. Assicurarsi che i contenitori del sale e del brillantante siano pieni.

4. Avviare il programma più breve con una fase di risciacquo, senza detersivo e senza piatti.

5. Regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
6. Regolare il dosaggio di brillantante.

PREPARAZIONE AL PRIMO UTILIZZO

1. Accertarsi che il livello del decalcificatore dell'acqua preimpostato dalla fabbrica sia conforme alla durezza dell'acqua locale. In caso contrario, regolare il decalcificatore dell'acqua. Contattare l'ente locale di erogazione idrica per conoscere la durezza locale dell'acqua.
2. Riempire il contenitore del sale.
3. Riempire il contenitore del brillantante.

4. Aprire il rubinetto dell'acqua.

5. Potrebbero rimanere dei residui di lavorazione all'interno dell'apparecchiatura. Avviare un programma per eliminarli. Non utilizzare il detersivo e non caricare stoviglie.

Se si utilizza del detersivo in pasti- glie multifunzione, attivare l'opzione Multitab.

REGOLARE IL DECALCIFICATORE DELL'ACQUA

Durezza dell'acqua				Regolazione del decalcificatore dell'acqua
Tedesco gradi (°dH)	Francese gradi (°fH)	mmol/l Gradi Clarke		Manuale Elet-troni-ca
51 - 70	91 - 125	9.1 - 12.5	64 - 88	21)	10
43 - 50 76 - 90 7.6 - 9.0 53 - 63				21)	9
37 - 42 65 - 75 6.5 - 7.5 46 - 52				21)	8
29 - 36 51 - 64 5.1 - 6.4 36 - 45				21)	7
23 - 28 40 - 50 4.0 - 5.0 28 - 35				21)	6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				21)	51)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 1 3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	1	2
< 4	< 7	< 0.7 < 5		12)	12)

1) Impostazione di fabbrica.
2) Non utilizzare il sale a questo livello.

Il decalcificatore dell'acqua deve essere regolato manualmente ed elettronicamente.

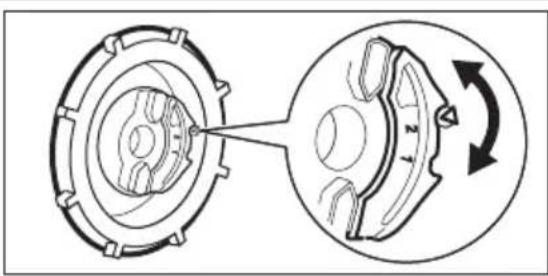

Impostazione manuale

Ruotare il selettore della durezza dell'acqua nella posizione 1 o 2.

Regolazione elettronica

1. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.

2. Premere e tenere premuti contemporaneamente i tasti (8) e (9) fino a quando le spie dei programmi (8), (9) e (10) lampeggiano.

3. Premere il tasto (10).

• Le spie dei programmi (8) e (9) si spengono.
• La spia del programma (10) continua a lampeggiare.
- Il display visualizza l'impostazione del decalcificatore dell'acqua. Esempio: 5 L = livello 5.

1. Premere ripetutamente il tasto (10) per modificare l'impostazione.

2. Spegnere l'apparecchiatura per confermare.

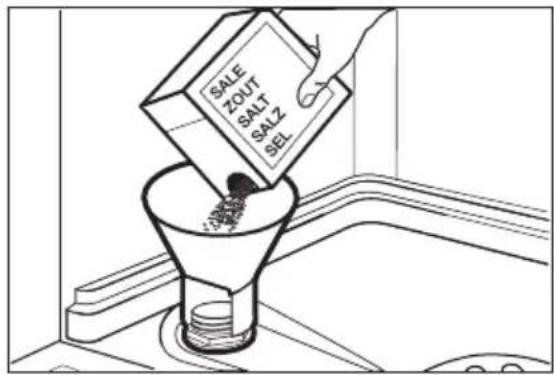

RIEMPIRE IL CONTENITORE DEL SALE

SALE ZOUT SALT SALZ SEL

1. Ruotare il tappo in senso antiorario e aprire il contenitore del sale.
2. Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).
3. Riempire il contenitore del sale.

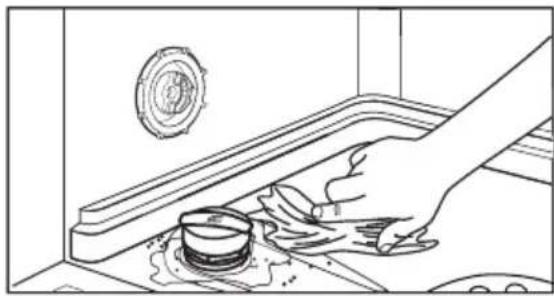

4. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.
5. Riavvitare il tappo in senso orario per chiudere il contenitore del sale.

ATTENZIONE

Acqua e sale potrebbero fuoriusci- re dal contenitore del sale durante il riempimento. Rischio di corrosione. Per evitarla, avviare un programma dopo aver riempito il contenitore del sale.

1. Premere il pulsante di sgancio (D) per aprire il coperchio (C).
2. Riempire il contenitore del brillantante (A) non oltre il segno di "max.".
3. Rimuovere l'eventuale brillantante fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma.
4. Chiudere il coperchio. Assicurarsi che il pulsante di sgancio si blocchi in posizione.

È possibile ruotare il selettore del dosaggio (B) tra la posizione 1 (quantità minima) e la posizione 4 (quantità massima).

UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione, fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.
3. Se la spia del sale è accesa, riempire il contenitore del sale.

- Se la spia del brillantante è accesa, riempire il contenitore del brillantante.

1. Caricare i cestelli.

2. Aggiungere il detersivo.

3. Impostare ed avviare il programma corretto per il tipo di carico ed il grado di sporco.

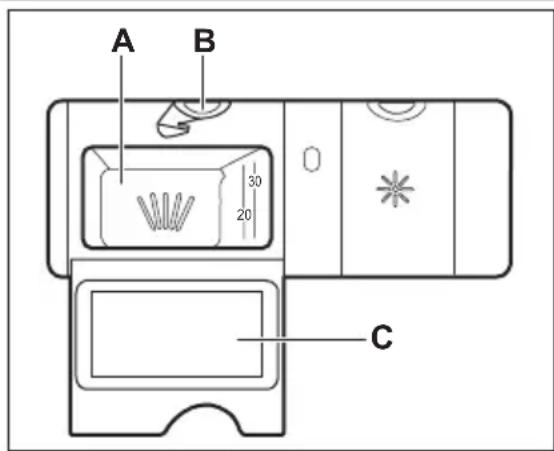

UTILIZZO DEL DETERSIVO

A B 30 20 C

IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA

Modalità impostazione

L'apparecchiatura deve essere in modalità impostazione per accettare alcune operazioni.

L'apparecchiatura è in modalità impostazione quando, dopo l'attivazione:

• Tutte le spie del programma si accendono.
• Sul display compaiono 2 barre di stato orizzontali.

Se il pannello dei comandi indica altre condizioni, premere finché l'apparecchiatura entra in modalità impostazione.

Avvio del programma senza partenza ritardata

1. Aprire il rubinetto dell'acqua.
2. Per impostare un programma, lasciare la porta della lavastoviglie socchiusa.

3. Premere il tasto On/Off per accendere l'apparecchiatura.

4. Premere il pulsante di sgancio (B) per aprire il coperchio (C).

5. Mettere il detersivo nel rispettivo contenitore (A).
6. Se il programma ha una fase di prelavaggio, mettere una piccola quantità di detersivo nella parte interna della porta dell'apparecchiatura.
7. Se si usa detersivo in pastiglie, mettere la pastiglia nel contenitore (A).

8. Chiudere il coperchio. Assicurarsi che il pulsante di sgancio si blocchi in posizione.

9. Verificare che l'apparecchiatura sia in modalità impostazione.

10. Premere ripetutamente i tasti programma finché rimane accesa solo la spia del programma che si desidera impostare.

- Sul display lampeggia la durata del programma.

1. Se lo si desidera, si possono impostare le opzioni.

2. Chiudere la porta dell'apparecchiatura. Il programma si avvia.

- Il display indica la durata del programma che diminuisce ad intervalli di 1 minuto.

Avvio del programma con partenza ritardata

1. Selezionare il programma e le opzioni.

2. Premere ripetutamente il tasto del ritardo finché il display non indica il tempo di ritardo desiderato (da 1 a 24 ore).

- Il conto alla rovescia lampeggia sul display.

1. Chiudere la porta dell'apparecchiatura. Il conto alla rovescia comincia.

- Il display mostra il conto alla rovescia che diminuisce ad intervalli di 1 ora.

- Appena è completato il conto alla rovescia, il programma si avvia.

La selezione del programma, delle opzioni e della partenza ritardata è possibile anche se la porta è chiusa. In questo caso, si hanno a disposizione solo 3 secondi dopo ciascuna impostazione prima che l'apparecchiatura inizi il ciclo.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta, l'apparecchiatura si blocca. Quando si chiude nuovamente la porta, l'apparecchiatura riprende dal punto in cui era stata interrotta.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia

Premere il tasto Annulla fino a quando le spie dei programmi non si accendono. L'apparecchiatura torna in modalità impostazione ed è necessario impostare nuovamente il programma.

Annullamento del programma

Premere il tasto Annulla fino a quando le spie dei programmi non si accendono.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Al termine del programma

Al termine del programma, il display indica 0.

1. Premere il tasto On/Off per spegnere l'apparecchiatura.

2. Chiudere il rubinetto dell'acqua.

Se non si preme il tasto on/off, il dispositivo AUTO OFF spegne automaticamente l'apparecchiatura dopo alcuni minuti. Ciò contribuisce a ridurre il consumo di energia.

• Lasciare raffreddare i piatti prima di estrarli dalla lavastoviglie. Le stoviglie calde possono essere più facilmente danneggiabili.
• Vuotare prima il cestello inferiore e quindi quello superiore.
• Sulle pareti laterali e sulla porta dell'apparecchiatura può formarsi della condensa perché l'acciaio inox si raffredda più velocemente della ceramica.

CONSIGLI E SUGGERIMENTI UTILI

IL DECALCIFICATORE DELL'ACQUA

L'acqua dura contiene un'elevata quantità di minerali che possono causare danni all'apparecchiatura e risultati di lavaggio scadenti. Il decalcificatore dell'acqua neutralizza tali minerali.

Il sale per lavastoviglie mantiene il decalcificatore dell'acqua pulito e in buone condizioni. È importante impostare il livello corretto del decalcificatore dell'acqua. Ciò assicura che il decalcificatore dell'acqua utilizzi l'esatta quantità di sale per lavastoviglie.

CARICARE I CESTELLI

Fare riferimento all'opuscolo in dotazione per gli esempi su come caricare i cestelli.

• Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie.
• Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame.
• Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni).
• Eliminare i residui di cibo dalle stoviglie.
• Ammorbidire le tracce di bruciato nelle stoviglie.
• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso.
• Assicurarsi che le posate e i piatti non aderiscano tra loro. Mescolare i cucchiai con le altre posate.
• Verificare che i bicchieri non si tocchino l'un l'altro.
• Disporre gli oggetti piccoli nel cestello per le posate.
• Sistemare gli oggetti leggeri nel cestello superiore in modo tale che non possano muoversi.
• Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

• Utilizzare soltanto sale, brillantante e de- tersivo specifici per lavastoviglie. Altri prodotti possono danneggiare l'apparec- chiatura.
• Durante l'ultima fase di risciacquo, il brillantante favorisce l'asciugatura delle stoviglie senza lasciare striature e macchie.
• Le pastiglie multifunzione contengono agenti che conglobano le funzioni di detersivo, brillantante e sale. Verificare che le pastiglie siano idonee per la durezza dell'acqua locale. Consultare le indicazioni riportate sulle confezioni dei prodotti.
• Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie, consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.

Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

PRIMA DI AVVIARE IL PROGRAMMA

Verificare che:

• I filtri siano puliti e installati correttamente.
• I fori sui mulinelli non siano ostruiti.
• Le stoviglie siano riposte correttamente nei cestelli.
• Il programma sia adatto al tipo di carico e al grado di sporco.
• Si utilizzi la quantità corretta di detersivo e additivi.
• Siano presenti il sale per lavastoviglie e il brillantante (a meno che non si utilizzino le pastiglie multifunzione).
• Il tappo del contenitore del sale sia serrato.

PULIZIA E CURA

AVVERTENZA!

Prima di eseguire qualunque inter- vento di manutenzione, spegnere l'apparecchiatura ed estrarre la spi- na dalla presa.

Filtri sporchi e mulinelli ostruiti ridu- cono i risultati di lavaggio.

Eseguire controlli periodici e pulirli, se necessario.

PULIZIA DEI FILTRI

C C A B

A1 A2

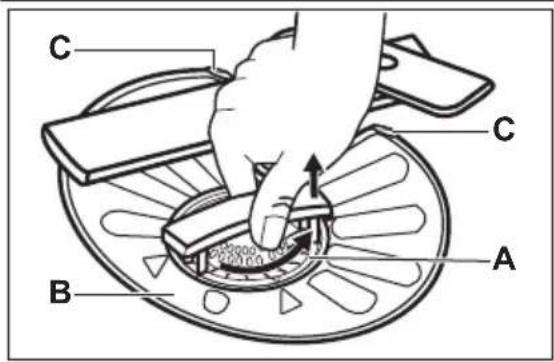

1. Ruotare il filtro (A) in senso anteriorio e rimuoverlo.

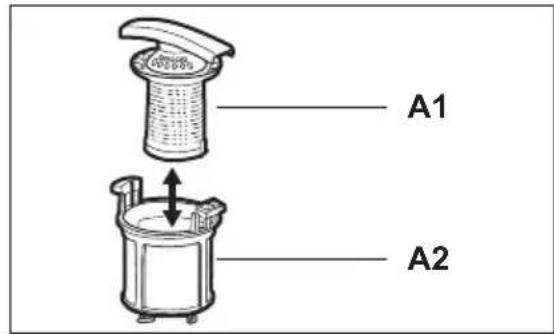

2. Per smontare il filtro (A), estrar-re (A1) e (A2).
3. Rimuovere il filtro (B).
4. Sciacquare i filtri con acqua.
5. Ricollocare il filtro (B) nella posizione iniziale. Verificare che sia montato correttamente sotto le due guide (C).

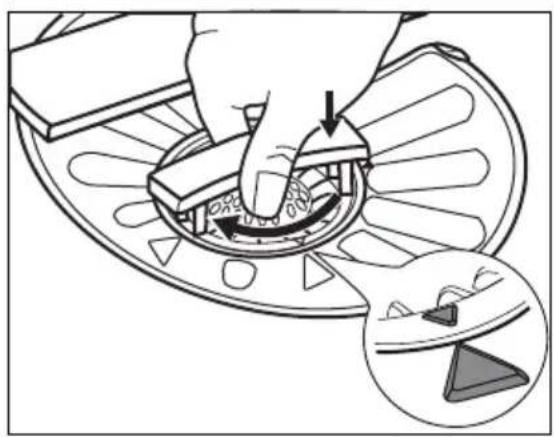

6. Montare il filtro (A) e posizionarlo all'interno del filtro (B). Ruotarlo in senso orario finché non si blocca in posizione.

Un'errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

PULIZIA DEI MULINELLI

Non rimuovere i mulinelli.

Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

PULIZIA ESTERNA

Pulire l'apparecchiatura con un panno inu- midito e morbido.

Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive o solventi.

RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se non è possibile, contattare il Centro di Assistenza.

Il display visualizza un codice allarme in alcuni casi:

• ,10 - L'apparecchiatura non carica l'ac- qua.

• ,20 - L'apparecchiatura non scarica l'acqua.
• ,30 - Il dispositivo antiallagamento è attivo.

AVVERTENZA!

Spegnere l'apparecchiatura prima di eseguire i controlli.

Problema Causa possibile Possibile soluzione
Il programma non si avvia.	La spina non è inserita nella presa di alimentazione.	Inserire la spina nella presa.
La porta dell'apparecchiatura è aperta.		Chiudere la porta della lava-stoviglie.
Il fusibile è danneggiato. Sostituire il fusibile.
È stata impostata la partenza ritardata.		Annullare la partenza ritarda-ta o attendere il termine del conto alla rovescia.
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiu-so.	Aprire il rubinetto dell'acqua.
La pressione dell'acqua è troppo bassa.		Contattare l'ente erogatore locale.
Il rubinetto dell'acqua è ostruito o intasato dal calca-re.		Pulire il rubinetto dell'acqua.
Il filtro nel tubo di carico del-l'acqua è ostruito.		Pulire il filtro.
Il tubo di carico dell'acqua è strozzato o piegato.		Controllare che il tubo sia stato installato correttamen-te.
Il dispositivo antiallagamento è attivo. Ci sono perdite d'acqua nell'apparecchiatu-ra.		Chiudere il rubinetto dell'ac-qua e contattare il Centro di Assistenza.
L'apparecchiatura non scarica l'acqua.	Lo scarico del lavello è ostruito.	Pulire lo scarico del lavello.
Il tubo di scarico dell'acqua è strozzato o piegato.		Controllare che il tubo sia stato installato correttamen-te.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza. Se il display mostra altri codici di allarme, contattare il Centro di Assistenza.

SE I RISULTATI DI LAVAGGIO E DI ASCIUGATURA NON SONO SODDISFACENTI

Su bicchieri e stoviglie rimangono delle striature biancastre o striature bluastre

• La quantità di brillantante erogata è eccessiva. Impostare il selettore del brillantante nella posizione inferiore.
• È stata utilizzata una dose eccessiva di detersivo.

Macchie e tracce di gocce d'acqua su bicchieri e stoviglie

• La quantità di brillantante erogata non è insufficiente. Impostare il selettore del brillantante nella posizione superiore.
• La causa potrebbe essere la qualità del detersivo.

Le stoviglie sono bagnate

• Il programma non prevede la fase di asciugatura o l'asciugatura viene eseguita a bassa temperatura.
• Il contenitore del brillantante è vuoto.
• La causa potrebbe essere la qualità del brillantante.
• La causa potrebbe essere la qualità del detersivo in pastiglie multifunzione. Provare un prodotto di una marca diversa o attivare il contenitore del brillantante e utilizzare il brillantante insieme al detersivo in pastiglie multifunzione.

Fare riferimento alla sezione "CONSIGLI E SUGGERIMENTI UTILI" per trovare altre possibili cause.

Attivazione del contenitore del brillantante con l'opzione Multitab attiva

1. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.
2. Premere e tenere premuti contemporaneamente i tasti (8) e (9) fino a quando le spie dei programmi (8), (9) e (10) lampeggiano.
3. Premere il tasto (9).
4. Le spie dei programmi (8) e (10) si spengono.
5. La spia del programma (9) continua a lampeggiare.
6. Il display visualizza l'impostazione del contenitore del brillantante.

0d	Off
Id	On

1. Premere il tasto (9) per modificare l'impostazione.
2. Spegnere l'apparecchiatura per confermare.
3. Regolare la quantità di brillantante rilasciata.
4. Riempire il contenitore del brillantante.

DATI TECNICI

Dimensioni Larghezza x Altezza x Profon-dità (mm)		546 / 759 / 571
Collegamento elettrico Fare riferimento alla targhetta dati.
Tensione 220-240 V
Frequenza 50 Hz
Pressione dell'acqua di alimentazione	Min./max. (bar/MPa) (0.5 / 0.05) / (8 / 0.8)
Collegamento dell'acqua 1)	Acqua fredda o calda2)	max. 60°C
Capacità Coperti 12

Assorbimento elettrico Modalità left-on 0.10 W

Modalità Off 0.10 W

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".
2) Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo 📋.

Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che

riportano il simbolo 🚗 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Informazioni: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

CONTENTS

SAFETY INFORMATION 56
