MANUALE UTENTE AST18UW4SFATG10 HISENSE

ISTRUZIONI D'USO E D'INSTALLAZIONE

Grazie per aver acquistato il nostro condizionatore d'aria. Si prega di leggere con la massima attenzione questo manuale d'istruzioni e d'uso prima dell'installazione e dell'utilizzo di questa apparecchiatura e conservare il presente manuale per future consultazioni.

Sommario

Introduzione alla sicurezza 1

Preparazione prima della messa in funzione 2

Precauzioni di sicurezza 3

Identificazione dei componenti 4

Unità interna 4

Unità esterna 4

Introduzione del display 5

Manutenzione 6

Protezione 7

Risoluzione dei problemi 8

Istruzioni per l'installazione 9

Schema d'installazione 9

Selezionare un luogo per l'installazione 10

Installazione dell'unità interna 11

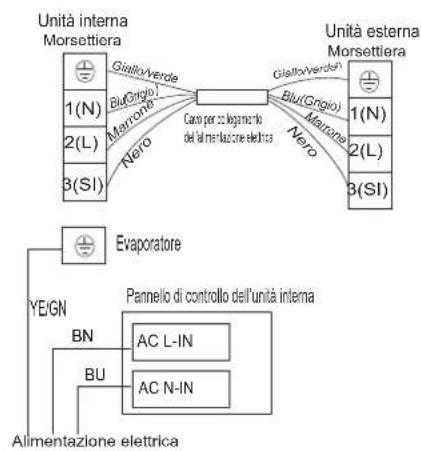

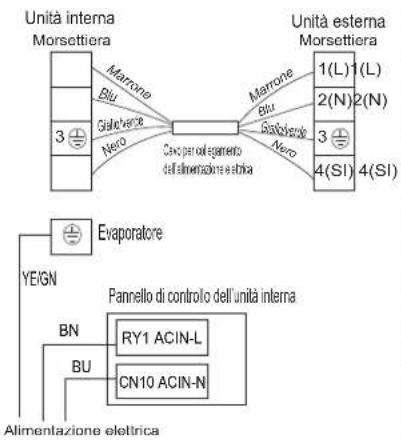

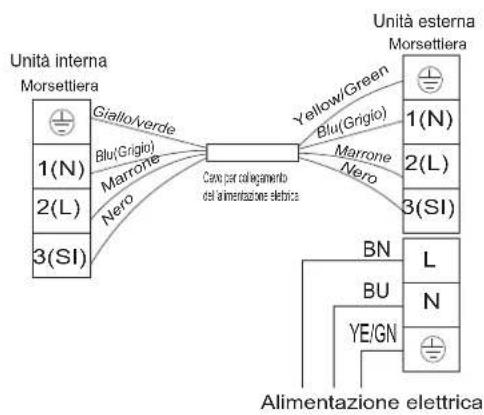

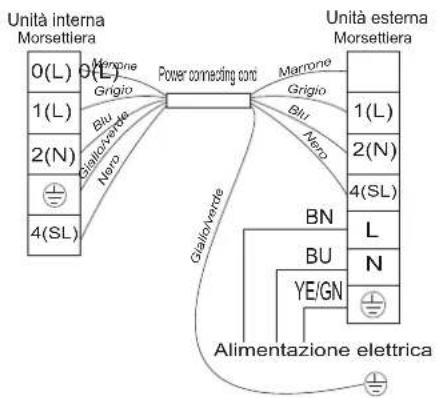

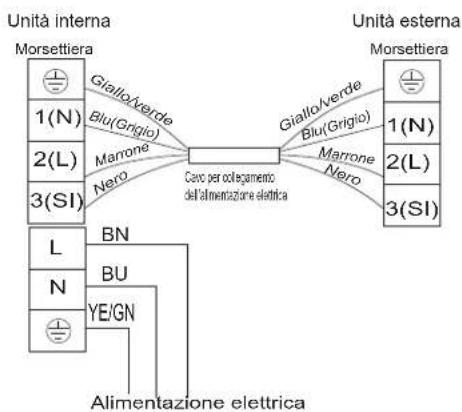

Schema del cablaggio 14

Installazione dell'unità esterna 15

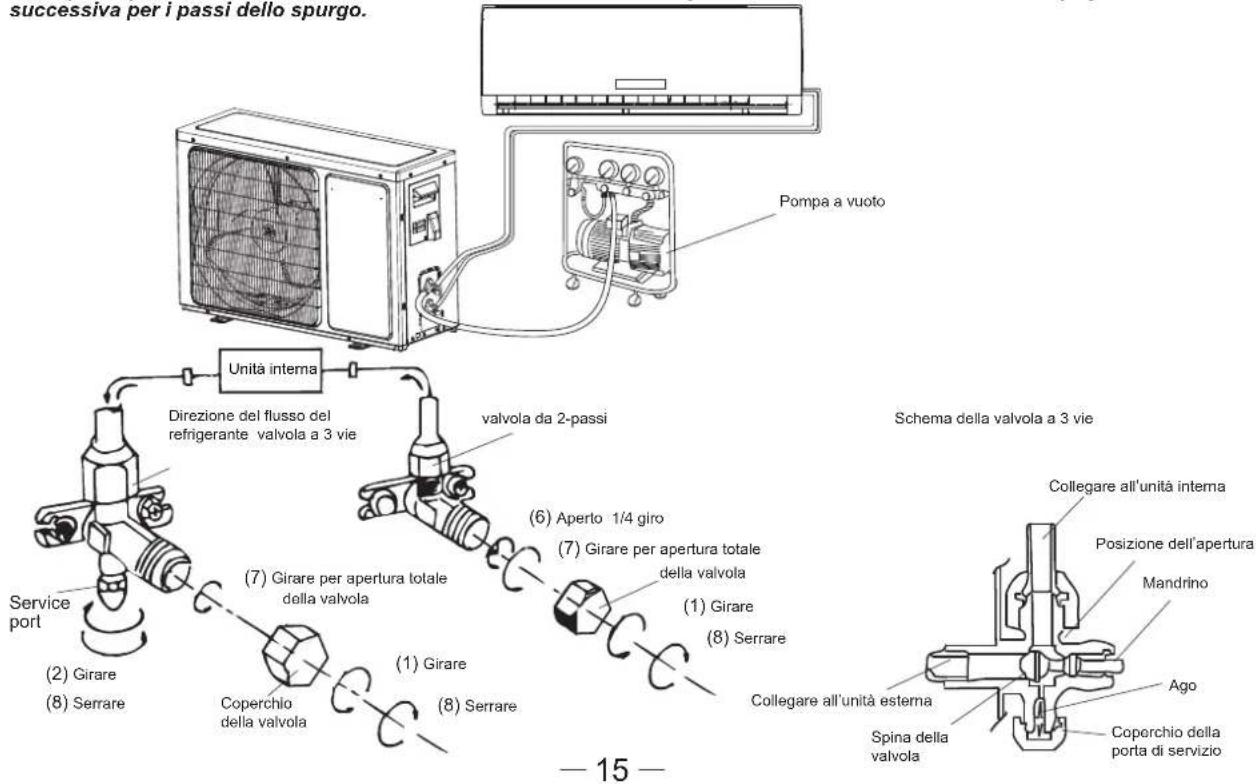

Spurgo dell'aria 15

Istruzioni per l'uso del telecomando. Vedere "Istruzioni d'uso del telecomando"

Introduzione alla sicurezza,

• Leggere con la massima attenzione prima di iniziare l'installazione e cercare rigorosamente di installare il condizionatore d'aria secondo le indicazioni del presente manuale per assicurare un funzionamento normale.
• Non lasciare entrare l'aria nel circuito di refrigerazione o nello scarico del refrigerante quando si sposta il condizionatore.
• Effettuare correttamente la messa a terra del condizionatore d'aria.
• Controllare attentamente i cavi e i tubi dei condotti accertandosi che siano fissati correttamente prima di collegare il condizionatore d'aria all'alimentazione elettrica.
• Deve esserci un sezionatore del flusso d'aria.
• Dopo aver terminato l'installazione l'utente deve utilizzare correttamente questo condizionatore facendo riferimento al presente manuale e assicurare che ci sia uno spazio sufficiente per la manutenzione e perspostare il condizionatore in futuro.
• Fusibili dell'unità esterna: T 3.15A 250V
• Per Modelli 7K\~12K, fusibili dell'unità esterna:T 15A 250V o T 20A 250V
• Per Modelli 14K\~18K, fusibili dell'unità esterna:T 20A 250V
  • Per Modelli 21K\~30K, fusibili dell'unità esterna:T 30A 250V
• Un dispositivo a corrente residua (RCD) col valore superiore a 10 mA deve essere incorporato nel cablaggio conformemente alle norme locali vigenti.
• Avvertenza: I rischi di scosse elettriche possono causare lesioni o provocare la morte; prima di effettuare la manutenzione disattivare l'alimentazione elettrica.
• La lunghezza massima del cavo di connessione tra l'unità interna e quella esterna deve essere inferiore a 5 metri. Se la distanza è superiore alla lunghezza sopra specificata può ridurre l'efficienza del condizionatore d'aria.
• Questa apparecchiatura può essere utilizzata dagli 8 anni in su o dalle persone con capacità fisiche, sensoriali o mentali ridotte o dalle persone con mancanza di esperienza e conoscenza se supervisionati e istruiti propriamente sugli eventuali rischi connessi. I bambini non possono giocare con questo apparecchio. La pulizia e la manutenzione non possono essere effettuate dai bambini senza la supervisione degli adulti.
• Le batterie del telecomando devono essere riciclate o smaltite in modo appropriato. Smaltimento delle batterie usate --- Si prega di smaltire le batterie secondo le norme locali sulla raccolta differenziata presso il punto di raccolta accessibile.
• Se l'apparecchiatura è a cablaggio fisso, devono essere predisposti mezzi di disconnessione dall'alimentazione principale tramite un interrutore con la separazione dei contatti su tutti i poli consentendo una totale disconnessione nelle condizioni dell'III categoria di sovratensione;tali mezzi devono essere incorporati nel cablaggio fisso in conformità alle norme relative.
• Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, dal servizio di assistenza o dal personale qualificato al fine di evitare rischi.
• Il condizionatore deve essere installato rispettando la normativa locale vigente sul cablaggio e la sicurezza.
• Il condizionatore deve essere installato da un tecnico specializzato o dal personale qualificato.
• Questo condizionatore non deve essere installato in locali umidi come per esempio quelli adibiti a lavanderia.

Nota:

• Durante il carico del refrigerante nel circuito accertarsi che sia caricato allo stato liquido se si tratta di refrigerante R410A. In caso contrario la composizione chimica del refrigerante (R410A) nell'interno del circuito può causare alterazione quindi diminuisce le prestazionidel condizionatore d'aria.
• Secondo le caratteristiche del refrigerante(R410A il valore del GWP risulta 1975) la pressione nel tubo è molto alta quindi prestare la massima attenzione durante l'installazione e la riparazione del condizionatore.

- Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, dal servizio di assistenza o dal personale qualificato al fine di evitare rischi.

- Il condizionatore deve essere installato da un tecnico specializzato o dal personale qualificato.

- La temperatura del refrigerante nel circuito sarà molto alta quindi bisogna tenere lontano il cavo di interconnessione dal tubo di rame.

Preimpostare

Prima di utilizzare il condizionatore accertarsi di verificare e preimpostare quanto segue.

- Preimpostazioni per il telecomando

Ogni qualvolta vengano sostituite le batterie vecchie con le nuove o il telecomando sia alimentato elettricamente, preimpostare la pompa di calore col telecomando. Se il condizionatore acquistato è una versione di solo Raffreddamento è possibile usare il telecomando della pompa di calore.

• Retro-illuminazione del telecomando (Opzionale)

Tenere premuto qualsiasi tasto del telecomando può attivare la retro-illuminazione. Si spegne automaticamente dopo 10 secondi.

Nota: la retroilluminazione è una funzione opzionale.

- Preimpostazioni di riavvio automatico

Questo condizionatore d'aria ha una funzione di riavvio automatico.

Protezione ambientale

Questo apparecchio è fabbricato da materiali riciclabili o riutilizzabili. La rottamazione deve essere eseguita in conformità alle norme di smaltimento dei rifiuti locale. Prima della rottamazione, assicura di tagliare il cavo di alimentazione in modo che l'apparecchio non può essere riutilizzato.

Per le informazioni dettagliate sulla gestione e riutilizzo di questo prodotto, può contattare le autorità locali che si occupano della raccolta differenziata dei rifiuti o il negozio dove è stato acquistato l'apparecchio.

LA ROTTAMAZIONE DELL'APPARECCHIO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE, Rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

Tale indicazione significa che questo prodotto non può essere smaltito insieme con gli altri rifiuti domestici nell'UE. Per prevenire il possibile danno all'ambiente o alla salute umana a causa di uno smaltimento dei rifiuti non idoneoè buon anorma riciclare questi ultimi per promuovere il riutilizzo corretto delle risorse dei materiali. Per restituire i dispositivi utilizzati, si prega di utilizzare il sistema di restituizione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Essi invieranno il prodotto presso i luoghi di riciclaggio sicuro per la protezione ambientale.

I simboli in questo Manuale d'Uso e Manutenzionevanno interpretati come segue.

Da evitare

Messa a terra essenziale

Prestare attenzione in tale caso

Attenzione: un utilizzo improprio può causare rischi gravi, quali lesioni fisiche, morte, ecc.

Utilizzare l'alimentazione corretta in conformità ai requisiti della targhetta. In caso contrario si corre il rischio di causare gravi danni o del verificarsi di un incendio.

Mantenere pulito l'interruttore principale o la spina del circuito dell'alimentazione elettrica. Accertarsi che il cavo di alimentazione elettrica sia collegato saldamente e correttamente per evitare scosse elettriche o incendi provocati da un falso contatto.

Non utilizzare mai l'interrutore principale del circuito o e nemmeno scollegare direttamente la spina per arrestare il condizionatore durante il suo funzionamento. Ciò può causare un incendio a causa di una scintilla, ecc.

È responsabilità dell'utente accertarsi che il condizionatore sia connesso col cavo di messa a terra secondo le norme vigenti locali e che l'operazione sia realizzata da un tecnico specializzato.

È dannoso alla salute esporsi all'aria fredda per molto tempo. Si consiglia perciò di indirizzare il flusso d'aria verso tutta la camera..

Non lasciare che il flusso d'aria raggiungala fiamma dei fornelli o il forno.

Non toccare i pulsanti di comando con le mani bagnate.

Qualora si verifichi un malfunzionamento 'spegnere prima il condizionatore col telecomando prima di scollegare l'alimentazione 'elettrica.

: Non inserire mai un bastone o qualsiasi : ostacolo del genere nell'unità. Visto che la : ventola gira ad alta velocità, tale operazione : può causare lesioni.

Non riparare il condizionatore personalmente. Se tale operazione di manutenzione viene eseguita incorrettamente può causare una scossa elettrica, ecc.

Non collocare nessun oggetto sopra l'unità esterna.

Non tirare o premere il cavo dell'alimentazione elettrica per evitarne la rottura. Ciò può causare scosse elettriche o incendi provocati dalla rottura del cavo di alimentazione

Identificazione dei componenti

Unità interna

Aspiratore d'aria Pannello anteriore Pannello del display Pannello d'emergenza Uscita dell'aria Deflettore per regolazione verticale 1(opzionale) Deflettore per regolazione orizzontale Deflettore per regolazione orizzontale Telecomando Ingresso dell'aria Tubi e cavo di connessione all'alimentazione Tubo di drenaggio Note: l'acqua condensata viene drenata durantele operazioni di raffreddamento e deumidificazione. Uscita dell'aria Unità esterna

Le figure riportate in questo manuale sono basate sull'aspetto esterno di un modello standard. E' possibile riscontrare differenze col prodotto acquistato.

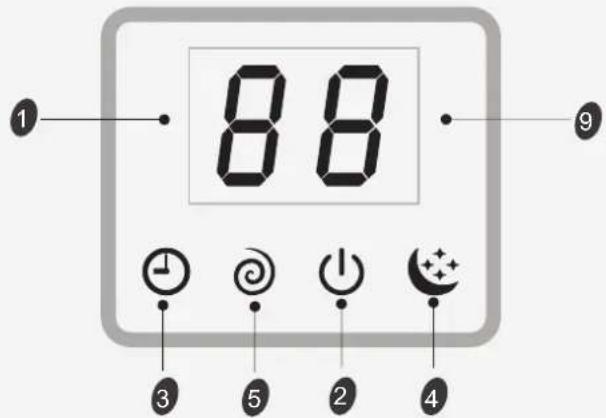

Introduzione del display

Indicatore della temperatura

Display di impostazione della temperatura

Dopo 200 ore di utilizzo appariràil simbolo FC per consigliare una pulizia del filtro. Dopo aver portato a termine la pulizia premere il pulsante di resettaggio del filtro situato sull'unità interna dietro al pannello anteriore per resettare il display(opzionale).

Indicatore di funzionamento

Si accende quando il CA è in funzione.

Lampeggia durante lo sbrinamento.

Indicatore del timer

Si accende durante l'impostazione dell'ora

Indicatore della modalità sleep

Si accendenella modalità sleep

Indicatore del compressore

Si accende quando il compressore è in funzionen.

Indicatore della modalità super.

Si attiva nella modalità super

Indicatore Modalità

Il colore arancio indica la modalitàriscaldamento e il colore bianco indica altre funzioni.

Indicatore di velocità del ventilatore

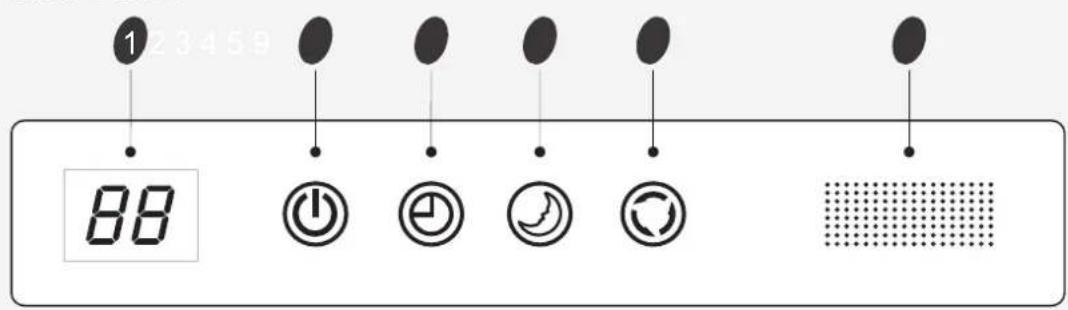

Ricevitore del segnale

Serie VG/VL

E' possibile riscontrare differenze nei simboli di diversi modelli, ma le funzioni sono simili.

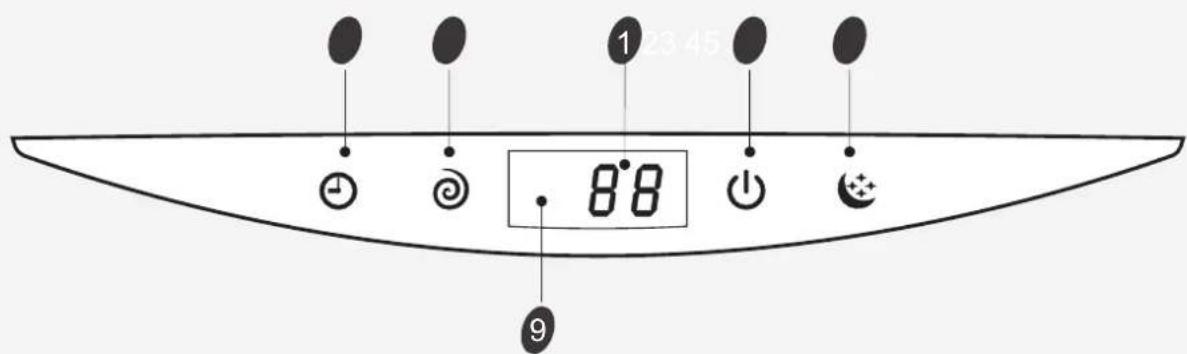

Introduzione del display

Serie VT

3 5 1 2 4 88 9

Serie SF/DG(lato destro)

1 2 3 4 5 26 9

Serie SE

123 45 8.8 9

E' possibile riscontrare differenze nei simboli di diversi modelli, ma le funzioni sono simili.

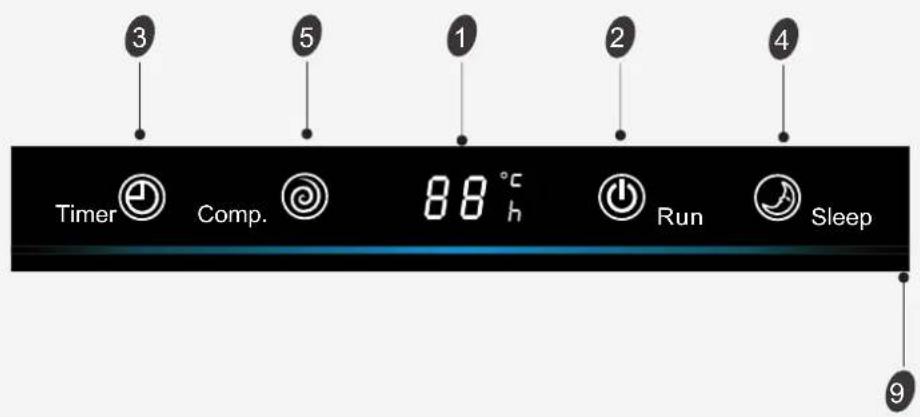

Introduzione del display

Serie UL 3 5 1 2 4 Timer Comp. 88 °C h Run Sleep 9

Serie UQ 3 5 1 2 4 88 9

Serie UP 3 5 1 2 4 Timer Comp. 88 Run Sleep 9

E' possibile riscontrare differenze nei simboli di diversi modelli, ma le funzioni sono simili.

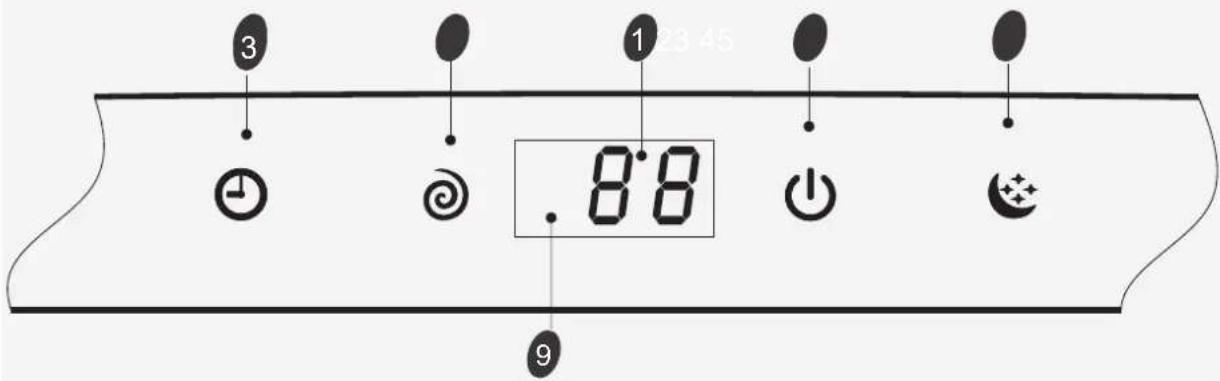

Introduzione del display

Serie NS/DE

1 88 9 3 5 2 4

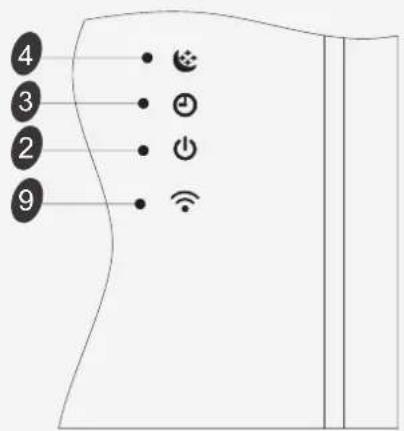

Serie NT

4 3 2 9

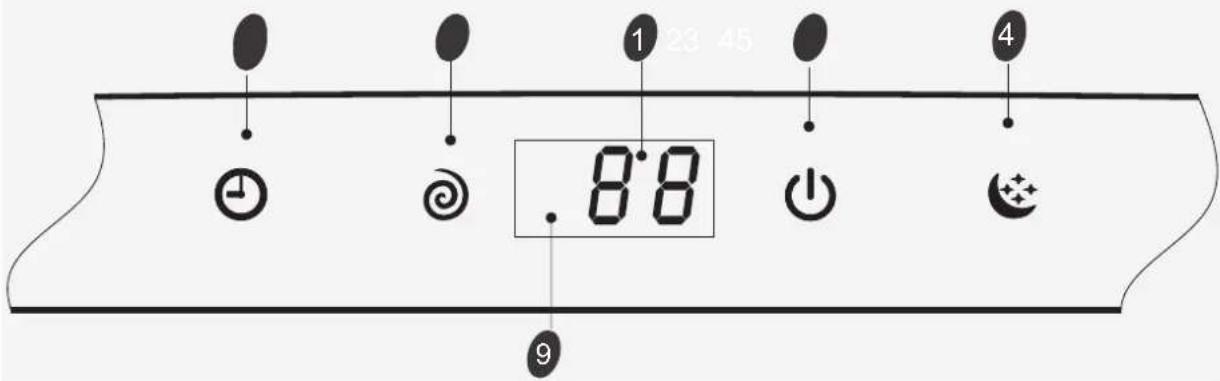

Serie VQ/TE/TF/DA/DG(Al centro) /DH

3 1 23 45 .88 9

E' possibile riscontrare differenze nei simboli di diversi modelli, ma le funzioni sono simili.

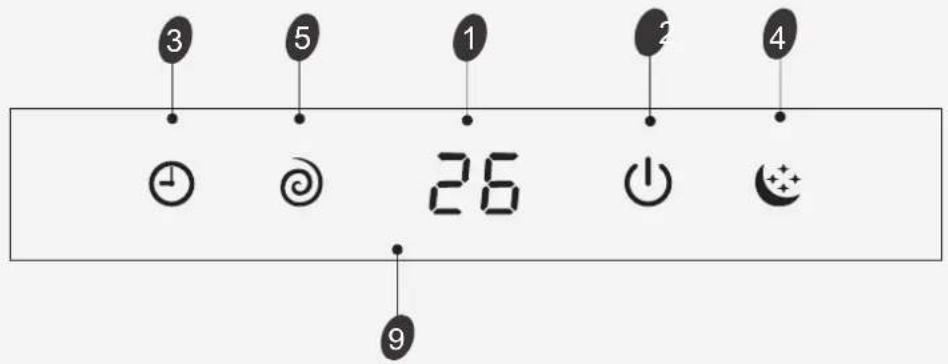

Introduzione del display

Serie VM

3 5 1 2 4 26 9

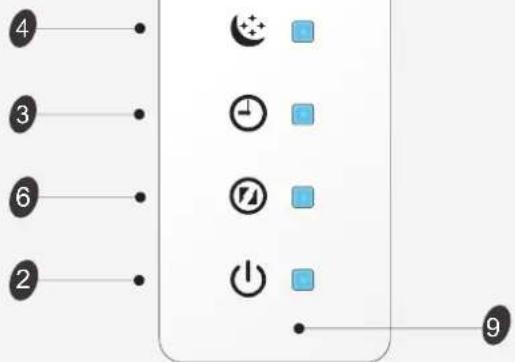

Serie NM /DF Serie NK

3 5 1 2 4 28 + 9


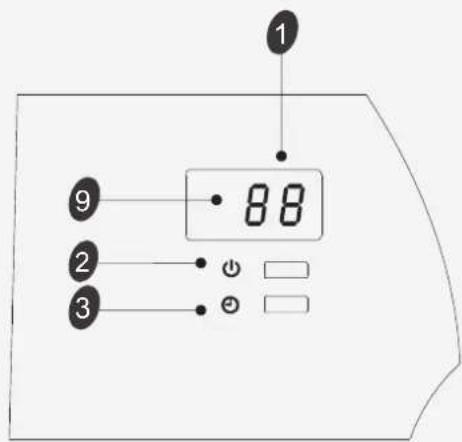

Serie TA /TC

1 88 9 2 3

E' possibile riscontrare differenze nei simboli di diversi modelli, ma le funzioni sono simili.

Introduzione del display

Serie VC

Timer Comp. 88 °C h Run Sleep

Serie SA/TD/TG/DB/DC

88 9 1 3 2 4

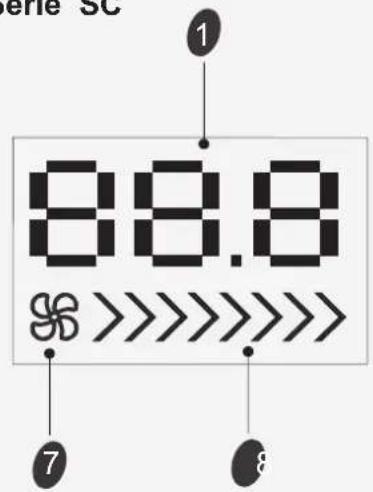

Serie SC

88.8 7 8

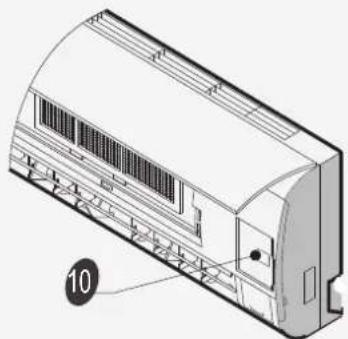

Pulsante di emergenza10

ON/OFF

Premere questo pulsante per avviare o arrestare il funzionamento del CA

E' possibile riscontrare differenze nei simboli di diversi modelli, ma le funzioni sono simili.

Mannutenzione

◆ Manutenzione del pannello anteriore

1 Scollegare l'alimentazione elettrica	2 Tirare verso l'esterno la posizione “a” per smontar pannello anteriore
Pulire con un panno morbido e asciuto.Pulire con un panno umido se il pannello risulta molto sporco.	Non usare mai una sostanza volatile e infiammabilecome la benzina o lo spray lucidante per pulire il condizionatore.
Non spruzzare mai l'acqua verso l'unità interna.	Rimontare e chiudere il pannello anteriore.Rimontare e chiudere il pannello anteriore premendo verso il basso la posizione “b”.

Pulire con un panno morbido e asciuto.
Non spruzzare mai l'acqua verso l'unità interna.

◆ Manutenzione del filtro d'aria

1Arrestare il condizionatore e rimuovere il filtro dell'aria.1.Aprire il pannello frontale2.Premere leggermente la maniglia del filtro dalla parte anteriore.3. Afferrare la maniglia e slittare il filtro verso l'esterno.	2Pulire e rimontare il filtro d'ariaQualora sia molto sporco, lavarlo con una soluzione di detersivo in acqua tiepida.Dopo la pulizia asciugarlo all'ombra.
Chiudere di nuovo il pannello anteriore.☑ Pulire il filtro dell'aria ogni 2 settimane se il condizionatore è situato in un ambiente molto polveroso.	Risulta necessaria una pulizia del filtro d'aria dopo aver funzionato per 100 ore.

Chiudere di nuovo il pannello anteriore.

Protezione

♦ Condizioni di funzionamento

Il dispositivo di sicurezza può interrompere o arrestare il condizionatore nei casi seguenti:

RISCALDA MENTO	La temperatura esterna è superiore a 24°C
	La temperatura esterna è inferiore a -10°C
	La temperatura interna è superiore a 27°C

RAFFRED DAMENTO	La temperatura esterna è superiore a ^*43^
	La temperatura interna è inferiore a 21^
DEUMIDIFICATORE	La temperatura interna è inferiore a 18^

* Per i modelli distribuiti in ambienti tropicali, il punto della temperatura è di 55°C invece di 43°C..

Alcuni modelli hanno un campo di temperature più ampio rispetto alla tabella sopra illustrata. Per ulteriori informazioni contattare il rivenditore.

Se il condizionatore funziona nelle modalità RAFFREDDAMENTO O DEUMIDIFICATORE con le porte o finestre aperte per molto tempo, nel caso in cui se la umidità relativa sia superiore a 80% l'acqua condensata può drenare attraverso lo scarico.

♦ Inquinamento acustico

• Installare il condizionatore d'aria in un luogo adatto a sopportarne sufficientemente il peso al fine di abbassare il livello di rumore.
• Installare l'unità esterna in un luogo dove lo scarico dell'aria e il rumore provocato dal fuzionamento non disturbinoil vicinato.
• Non posizionare nessun ostacolo davanti allo scarico dell'aria dell'unità esterna al fine di non incrementare il livello di rumore.

♦ Funzioni del dispositivo di sicurezza

1. Il dispositivo di sicurezza funzionerà nei seguenti casi.
2. Riavviando il condizionatore una volta arrestato o alternando la modalità di funzionamento durante il funzionamento, sono necessari 3 minuti per riavviare il condizionatore.

3. Una volta collegato all'alimentazione elettrica e avviato il condizionatore, può darsi che si avvii in 20 secondi.

4. Una volta arrestato completamente il funzionamento, premere di nuovo il pulsante ON/OFF per riavviare il condizionatore. In questo caso il timer verrà reimpostato se annullato.

♦ Funzioni della modalità di RISCALDAMENTO

Preriscaldamento

All'inizio delle operazioni di RISCALDAMENTO il flusso d'aria proveniente dall'unità interna sarà scaricato per 2-5minuti.

Sbrinamento

Nella modalità di RISCALDAMENTO l'apparecchio si sbrinerà (scongelerà) automaticamente per aumentare l'efficienza.

Questa procedura dura normalmente 2-10 minuti. Durante lo sbrinamento le ventole sono ferme.

Dopo aver completato lo sbrinamento ritorna automaticamente alla modalità di RISCALDAMENTO.

Nota: I modelli di solo raffreddamento non dispongono della funzione di RISCALDAMENTO.

Risoluzione dei problemi

I seguenti casi potrebbero non implicare sempre un malfunzionamento, si prega di verificarli prima di chiedere l'assistenza.

Problema		Verificare
Non funziona		Se il dispositivo di protezione è disattivato o il fusibile è bruciato.Si prega di attendere 3 minuti e riavviare il condizionatore perché forse il dispositivo di protezione ne sta impedendo il funzionamento.Se le batterie del telecomando sono esaurite.Se la spina è collegata adeguatemente alla presa.
Nessun flusso d'aria di raffreddamento o riscaldamento		Se il filtro d'ariaè intasato.Se il carico e lo scarico d'aria del condizionatore sono bloccati.Se la temperatura è stata impostata correttamente.
Comando inefficace		In caso di forti interferenze (disturbi elettrici statici, tensioni d'alimentazione anormali), il funzionamento risulterà compromesso. Quindi scollegare l'alimentazione elettrica e ricollegarla dopo 2-3 secondi.
Non funziona immediatamente.		Alternando la modalità durante il funzionamento, bisogna attendere 3 minuti.
Odore strano		Tale odore potrebbe essere proveniente dagli altri materiali ad esempio mobili, sigarette ecc. i quali sono aspirati nell'unità esterna ed emessi insieme all'aria nell'ambiente.
Un rumore di acqua che scorre		Tale rumore è causato dal flusso del refrigerante nel circuito, quindi non è un problema.Il rumore dello sbrinamento nella modalità di riscaldamento
Uno scricchiolio		Tale rumore potrebbe essere generato da un'espansione o contrazione del pannello anteriore causato dal cambiamento della temperatura.
Uno spruzzo di vapore dallo scarico		Ciò si verifica quando l'aria della camera diventa molto fredda a causa di uno scarico di aria fredda dall'unità interna durante la modalità di RAFFREDDAMENTO o RISCALDAMENTO.
L'indicatore(spia) rosso del compressore è acceso costantemente e le ventole dell'unità interna sono ferme.		Il condizionatore sta alternando la modalità di riscaldamento alla modalità di sbrinamento. L'indicatore si spegnerà in 10 minuti e ritornerà alla modalità di riscaldamento.

Istruzioni per l'installazione

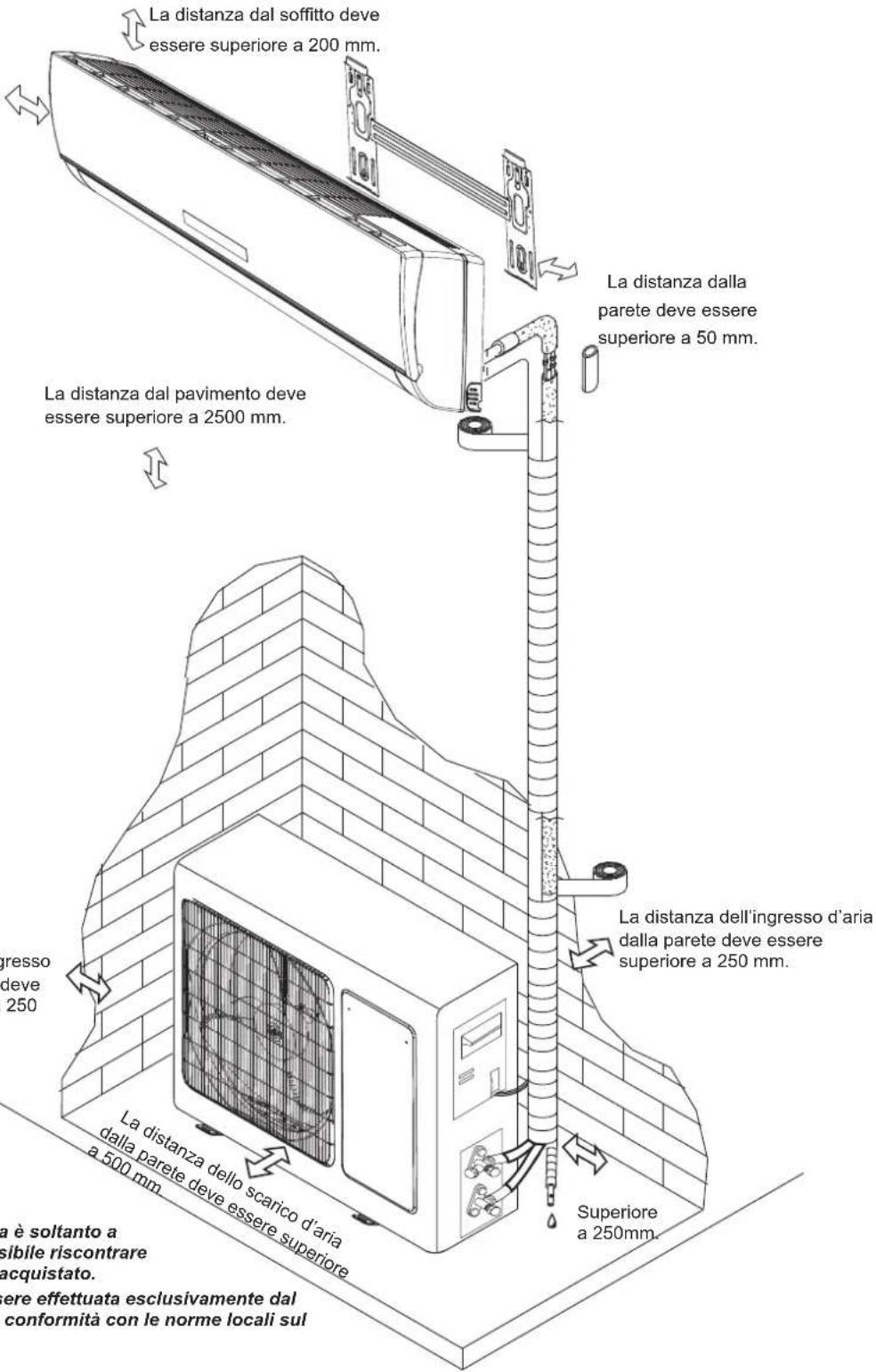

Schema d'installazione

La distanza dalla parete deve essere superiore a 50 mm.

La distanza dal soffitto deve essere superiore a 200 mm. La distanza dal pavimento deve essere superiore a 2500 mm. La distanza dalla parete deve essere superiore a 50 mm. La distanza dell'ingresso d'aria dalla parete deve essere superiore a 250 mm. Superiore a 250mm. La distanza dello scarico d'aria dalla parete deve essere superiore a 500 mm. La distanza dello scarico d'aria dalla parete deve essere superiore a è soltanto a possibile riscontrare acquistato. Seere effettuata esclusivamente dal conformità con le norme locali sul

• La figura sopra illustrata è soltanto a scopo indicativo, è possibile riscontrare differenze col prodotto acquistato.
• L'installazione deve essere effettuata esclusivamente dal personale autorizzatoin conformità con le norme locali sul il cablaggio.

Selezionare un luogo per l'installazione

Luogo per l'installazione dell'unità interna

• In assenza di ostacoli in prossimità alla fuoriuscita dell'aria e ove l'aria possa raggiungere facilmente qualsiasi direzione.
• Dove la tubazione e il foro sul muro possano essere facilmente realizzati.
• Rispettare le distanze necessarie dall'unità al soffitto e al muro secondo lo schema dell'installazione nella pagina precedente.
• Dove il filtro dell'aria possa essere facilmente smontato.
• Installare il condizionatore d'aria e il telecomando ad almeno 1 m di distanza da dispositivi quali TV, radio ecc.
• Per prevenire gli effetti delle lampade fluorescenti, installarlo il più lontano possibile dalle stesse.
• Non posizionare nessun oggetto in prossimità all'entrata dell'aria per evitare disturbi all'assorbimento dell'aria
• Installare su una parete che è abbastanza forte da sopportare il peso dell'unità. Installare in un luogo che non aumenterà il rumore di funzionamento e vibrazioni.
• Tenere lontano da fonti di luce solare e di riscaldamento diretto. Non collocare materiali infiammabili o apparecchiature di combustione sulla parte superiore dell'unità.

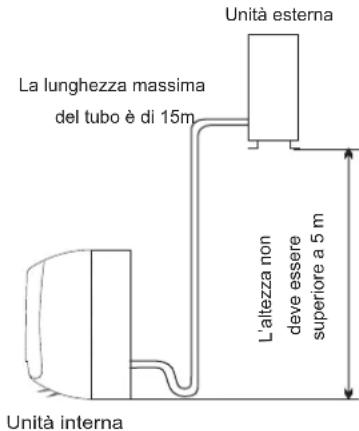

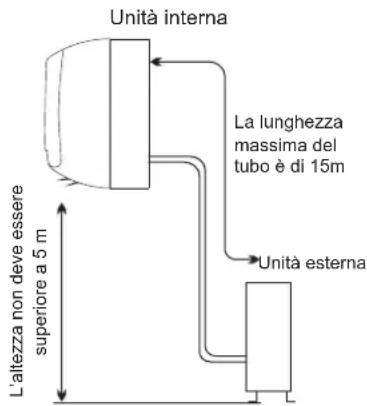

Unità interna La lunghezza massima del tubo è di 15m Unità esterna L'altezza non deve essere superiore a 5 m

Luogo per l'installazione dell'unità esterna

• In un luogo pratico e ben ventilato
• Evitare di installarlo dove possano verificarsi dispersioni di gas infiammabili.
• Rispettare la distanza necessaria dalla parete.
• La distanza tra l'unità interna e l'unità esterna deve essere 5 metri e può essere allungata fino a un massimo di 15 metri con una carica aggiuntiva di refrigerante.
• Accertarsi che l'unità esterna sia lontana da luoghi con presenza di sporcizia di grasso e fuoriuscuta del gas vulcanizzato.
• Evitare di installarla in prossimità dell'accesso stradale dove esiste un rischio di acque fangose.
• Una basestabile può diminuire il rumore durante il funzionamento. Lontano da qualsiasi ostacolo alla fuoriuscita dell'aria.
• Evitare di installarlo direttamente sotto la luce del sole, in un corridoio o lato laterale, o vicino a fonti di calore e ventilatori. Tenerlo lontano da materiali infiammabili, nebbia spessa d'olio, e luoghi umidi o irregolari.

Unità esterna La lunghezza massima del tubo è di 15m L'altezza non deve essere superiore a 5 m Unità interna

Modello	Lunghezza massima della tubazione permessa durante il trasporto(m)	Limite della lunghezza della tubazione (m)	Limite della differenza per l'elevazioneH(m)	Quantità di refrigerante aggiuntivo necessaria (g/m)
7K~18K	5	15	5	20
21K~25K	5	15	5	30
30K	5	15	5	40

Se l'altezza e la lunghezza dei tubi sono superiori a quelle sopra indicate contattare il rivenditore.

Istruzioni per l'installazione

Installazione dell'unità interna

1. Installare la piastra di montaggio

• Selezionare un luogo d'installazione per il montaggio della piastra tenendo conto della posizione dell'unità interna e della direzione della tubazione.
• Keep the mounting plate horizontal with a horizontal ruler or dropping line.
• Realizzare i fori con profondità di 32 mm sul muro per il fissaggio della piastra di montaggio.
• Inserire le spine di plastica nei fori e fissare la piastra di montaggio con i bulloni.
• Controllare se la piastra è fissata correttamente. Quindi realizzare un foro per la tubazione.

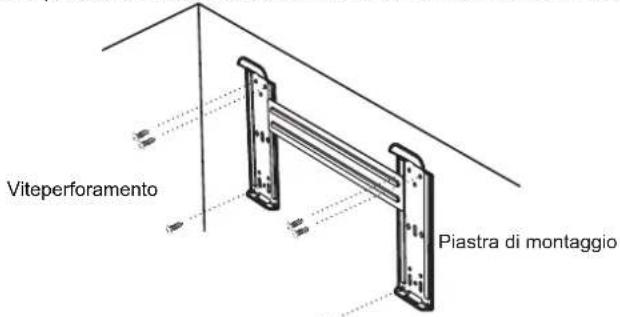

Viteperforamento Piastra di montaggio

Nota: la forma della piastra di montaggio può non rispecchiare l'immagine sopra illustrata, ma il metodo di montaggio è simile.

Nota: Comeè indicata nella figura sopra, i seiforiabbinaticovite perforamento sullapiastra di montaggiodevono essere utilizzati perfissare lapiastra di montaggio, gli altrisono preparati.

2. Realizzare un foro per la tubazione

• Selezionare una posizione corretta per il foro per la tubazione considerando la posizione della piastra di montaggio.
  • Realizzare un foro sul muro. Tale foro deve essere leggermente inclinato verso l'esterno.
• Installare un manicotto attraverso il foro sul muro per mantenere pulito e ordinato il muro.

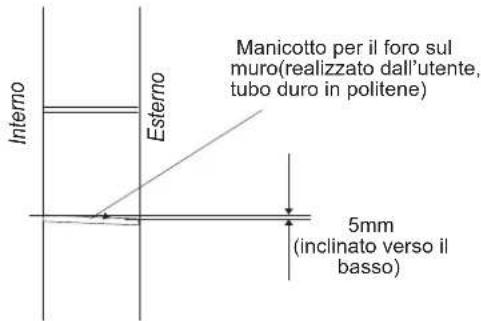

Manicotto per il foro sul muro(realizzato dall'utente, tubo duro in politene) 5mm (inclinato verso il basso)

3. Installazione della tubazione dell'unità interna

• Posizionare la tubazione(per liquido e gas) e i cavi attraverso il foro sul muro dal lato esterno o posizionarli dal lato interno dopo aver completato la connessione della tubazione e dei cavi al fine di collegarli all'unità esterna.
• Controllare se bisogna tagliare una parte del tubo di scarico considerando la direzione della tubazione(ved. Fig.seguente)

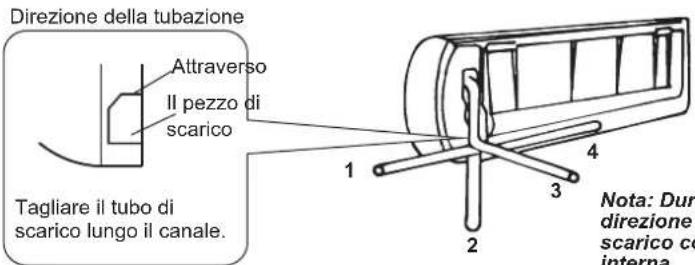

Direzione della tubazione Attraverso Il pezzo di scarico Tagliare il tubo di scarico lungo il canale. 1 2 3 4 Note: Dur direzione scarico co interna.

Nota: Durante l'installazione del tubo nella direzione 1,2 o 4, tagliare una parte del tubo di scarico corrispondente al basamento dell'unità interna.

- Dopo aver terminato il collegamento della tubazione come richiesto, installare il tubo di drenaggio. Poi collegare il cavo di alimentazione elettrica. Dopo aver collegato avvolgere insieme la tubazione, i cavi e il tubo di drenaggio con un materiale isolante termico.,

Istruzioni per l'installazione

- Giunzioni della tubazione in materiale isolante termico:

avvolgere le giunzioni con il materiale isolante termico e poi con un nastro vinilico.

Avvolto con nastro vinilico

• Isolamento termico della tubazione

a. Posizionare il tubo di drenaggio sotto la tubazione
b. Per il Materiale isolante utilizzare la schiuma in politene con uno spessore superiore a 6mm.

Nota: Il tubo di drenaggio è a carico dell'utente.

• Il tubo di drenaggio deve stare verso il basso per un facile flusso di drenaggio. Non piegare, spingere fuori o arrotolare il tubo di drenaggio. Non immergere l'estremità nell'acqua.
• Se bisogna collegare un'estensione del tubo di drenaggio, accertarsi che sia isolata termicamente quando passa lungo l'unità interna.
• Se la tubazione è direzionata verso destra, la tubazione, il cavo di alimentazione e il tubo di drenaggio devono essere isolati termicamente e fissati sul retro dell'unità con un apposito fissaggio.

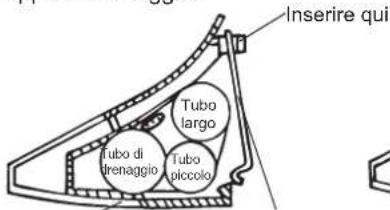

Base
Fissatore della tubazione

Inserire qui Tubo di trenaggio Tubo piccolo Tubo largo

Base

Tubo drenaggio Tubo piccolo Tubo largo

Base

Tubo con isolamento termico Tubo piccolo

Tubo di drenaggio( a carico dell'utente)

A. Inserire il fissatore di tubo nell'apposito supporto

B. Premere per agganciare il fissatore di tubo sulla base

Collegamento della tubazione

a. Collegare i tubi per l'unità interna con due chiavi. Prestare attenzione speciale alla coppia richiesta come illustrato in seguito per prevenire la deformazione e danni ai tubi, connettori e dadi.
b. Serrarli a mano prima poi con le chiavi.

Modello	Dimensione del tubo	Coppia	Larghezza del Dado	Spessore minimo
7,8,9,10,12,14,18K	Lato del liquido( φ6mm o 1/4 pollici)	15~20N·m	17mm	0.5mm
18K*,21,22,24,25,30K	Lato del liquido ( φ9.53mm or 3/8 inch)	30~35N·m	22mm	0.6mm
7,8,9,10,12K	Lato del gas( φ9.53mm or 3/8 inch)	30~35N·m	22mm	0.6mm
12K*,14K,18K	Lato del gas( φ12mm or 1/2 inch)	50~55N·m	24mm	0.6mm
18K*,21,22,24,25,30K	Lato del gas( φ16mm or 5/8 inch)	60~65N·m	27mm	0.6mm

*Le unità di 12K* sono più grandi delle unità di 12K.Le unità di 18K* sono più grandi delle unità di 18K.

Istruzioni per l'installazione

4. Collegamento dei cavi

- Unità interna

Collegare il cavo di alimentazione all'unità interna tramite il collegamento dei cavi alla morsettiera sulla centralina, in conformità al collegamento dell'unità esterna.

Nota: Per alcuni modelli risulta necessario togliere la copertura per collegare ai morsetti dell'unità interna.

- Unità esterna

1) Smontare la porta d'accesso dall'unità svitando i bulloni. the screw. Connect the wires to the terminals on the control board individually as follows.
2) Fissare il cavo di alimentazione sul pannello di controllo con il serracavo.
3) Rimontare la porta d'accesso alla posizione originale con le viti.
4) Utilizzare un interrutore riconosciuto per il modello 24K o inferiori tra la fonte di alimentazione e l'unità. Occorre utilizzare un adeguato dispositivo per scollegare tutte le linee di alimentazione.

Attenzione:

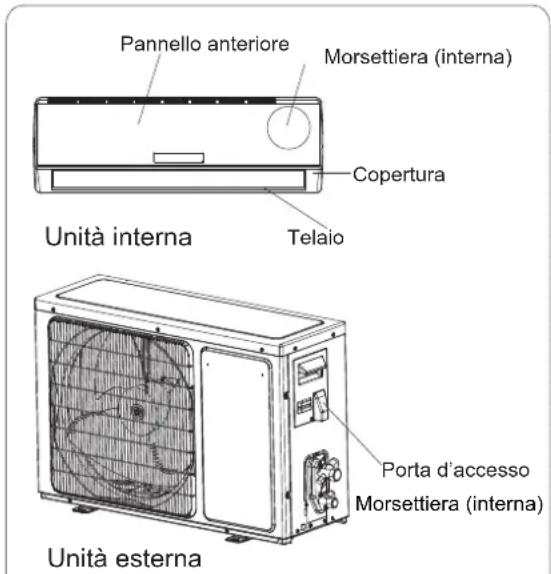

Pannello anteriore Morsettiera (interna) Copertura Telaio Unità interna Porta d'accesso Morsettiera (interna) Unità esterna

Le figure riportate in questo manuale sono a scopo illustrativo. E' possibile che la forma del prodotto acquistato differisca sensibilmente dalle immagini.

1. Utilizzare sempre un circuito di alimentazione elettrica indipendente per il condizionatore d'aria. Per la metodologia del cablaggio fare riferimento allo schema elettrico del circuito situato nel lato interno della porta d'accesso.
2. Accertarsi che lo spessore dei cavi sia quello riportato nelle specifiche della fonte di alimentazione.
3. Accertarsi che lo spessore dei cavi sia quello riportato nelle specifiche della fonte di alimentazione.
4. Garantire l'installazione di un interruttore differenziale di sicurezza nelle zone umide e bagnate.

Specifiche dei cavi

Capacità (Btu/h)	Cavo di alimentazione		Cavo per collegamento all'alimentazione
		Normale Sezione trasversale	Tipo Tipo	Normale Sezione trasversale
7K~12K	H07RN-F	H_07RN-F.5 × 3		1.0 mm X5^2/1.5
7 12K*~ K*		1.0/1.5mm ^2 X3	H07RN-FH	0.5V/m .5 mm ^2 X4
14K~18K	H07RN-F	1.5mm ^2 X3	H07RN-F	1.5mm ^2 X5
14K*~ K*18	H05VV-F	1.5/2.5mm ^2 X3	H07RN-F	1.5mm ^2 X4
21K~30K	H07RN-F	2.5mm ^2 X3	H07RN-F	0.75mm ^2 X4
	H07RN-F	2.5mm ^2 X3	H07RN-F	2.5mm ^2 X5
21K*~30K*		2.5mm ^2 X3	H07RN-FH	0.5/5/nFm ^2 X4

Nota: K^* l'alimentazione è collegata da unità interna con interruttore.
Attenzione:
La spina deve essere accessibile anche dopo l'installazione dell'apparecchio nel caso in cui c'è la necessità di scollegarlo. Se non è possibile, collega l'apparecchio ad un dispositivo di commutazione bipolare con i contatti separati di almeno 3 mm2 collocato in una posizione accessibile anche dopo l'installazione.

Istruzioni per l'installazione

Schema del cablaggio

Accertarsi che i colori dei cavi utilizzati per l'unità esterna e i loro numero del morsetto corrispondano a quelli per l'unità interna.

• Modelli 7K*\~12K*

• Modelli 14K^ 30K^

• Modelli 7K\~30K

Per modelli di K*, l'alimentazione è collegata da unità interna con interruttore. Il diagramma è solo per riferimento, e il terminale reale deve prevalere.

Istruzioni per l'installazione

Installazione dell'unità esterna

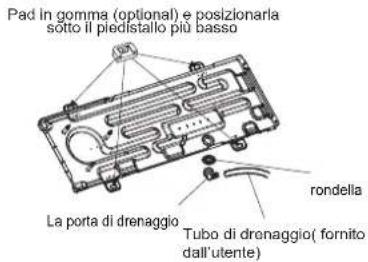

1. Installare la porta di drenaggio e il tubo di drenaggio(solo per il modello con pompa di calore)

La condensa drena dall'unità esterna quando l'unità è in modalità di riscaldamento. Per non disturbare il vicinato e proteggere l'ambiente bisogna installare una porta di drenaggio e un tubo di drenaggio per espellere l'acqua condensata. Basta installare installare una porta di drenaggio e una rondella di gomma sul telaio dell'unità esterna e poi collegare il tubo di drenaggio alla porta come illustrato a destra.

Pad in gomma (optional) e posizionarla sotto il piedistallo più basso La porta di drenaggio rondella Tubo di drenaggio( fornito dall'utente)

1. Installare e fissare l'unità esterna

Fissarla con bulloni e dadi su un pavimento robusto.

Se viene installata sul muro o solaio, accertarsi di fissare correttamente il supporto

per prevenire le vibrazioni causate dal vento forte.

1. Collegamento della tubazione dell'unità esterna

2. Togliere i coperchi delle vavole a 2 e 3 vie.

3. Collegare i tubi alle vavole a 2 e 3 vie separatamente in conformità alla coppia richiesta.

4. Collegamento dei cavi dell'unità esterna(ved.le pagine precedenti)

Spurgo d'aria

L'aria che contiene l'umidità rimasta nel circuito della refrigerazione può causare malfunzionamento al compressore. Dopo aver collegato l'unità interna e l'unità esterna evacuare l'aria e l'umidità dal circuito della refrigerazione tramite una pompa a vuoto secondo l'illustrazione seguente.

Nota: per la protezione ambientale accertarsi di non scaricare il refrigerante direttamente nell'aria. Vedi la pagina successiva per i passi dello spurgo.

Istruzioni per l'installazione

Come spurgare i tubi d'aria :

(1). Svitare e togliere i coperchi delle vavole a 2 e 3 vie.
(2). Svitare e togliere i coperchi dalle valvole di servizio.
(3). Collegare il tubo flessibile della pompa a vuoto alla vavola di servizio.
(4). Avviare la pompa a vuoto per 10-15 minuti fino a raggiungere un vuoto assoluto di 10 mm Hg.
(5). Con il funzionamento della pompa a vuoto chiudere la manopola della bassa pressione sul collettore della pompa a vuoto.
(6). Aprire la vavola a 2 viegirandola di 1/4 e poi chiuderla dopo 10 secondi. Controllare il serraggio delle giunzioni con con sapone liquido o uno strumento elettronico per rilevare le perdite.
(7). Girare totalmente il mandrino delle valvole a 2 e 3 vie. Scollegare il tubo flessibile della pompa a vuoto.
(8). Sostituire e fissare tutti i coperchi delle valvole.

Hisense

Serie VQ/TE/TF/DA/DG (centro)/DH

1 23 45 4 .88 9

Serie NM/DF Serie NK

3 5 1 2 4 28 9

4 3 6 2 9

Serie TA/TC

1 88 9 2 3
