| Tipo di prodotto | Frigorifero/congelatore |
| Marca | Novamatic |
| Modello | KSTF 315.2 |
| Altezza | 1750 mm |
| Larghezza | 595 mm |
| Profondità | 658 mm |
| Tensione | 230-240 V |
| Frequenza | 50 Hz |
| Autonomia di funzionamento | 20 h |
| Refrigerante | Isobutano (R600a) |
| Classe climatica | SN, N, ST, T |
| Numero di ripiani in vetro | 1 (comparto frigorifero) |
| Numero di balconi porta | 3 (comparto frigorifero) |
| Numero di cestelli per congelatore | 2 |
| Tipo di sbrinamento | Automatico per il frigorifero, manuale per il congelatore |
| Reversibilità della porta | Sì |
| Illuminazione interna | Lampadina Osram PARATHOM SPECIAL T26 0,8 W |
| Temperatura ambiente consigliata | +10 °C a +43 °C secondo classe climatica |
| Garanzia | 2 anni |
Domande frequenti - KSTF 315.2 Novamatic
Domande degli utenti su KSTF 315.2 Novamatic
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale KSTF 315.2 - Novamatic e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KSTF 315.2 del marchio Novamatic.

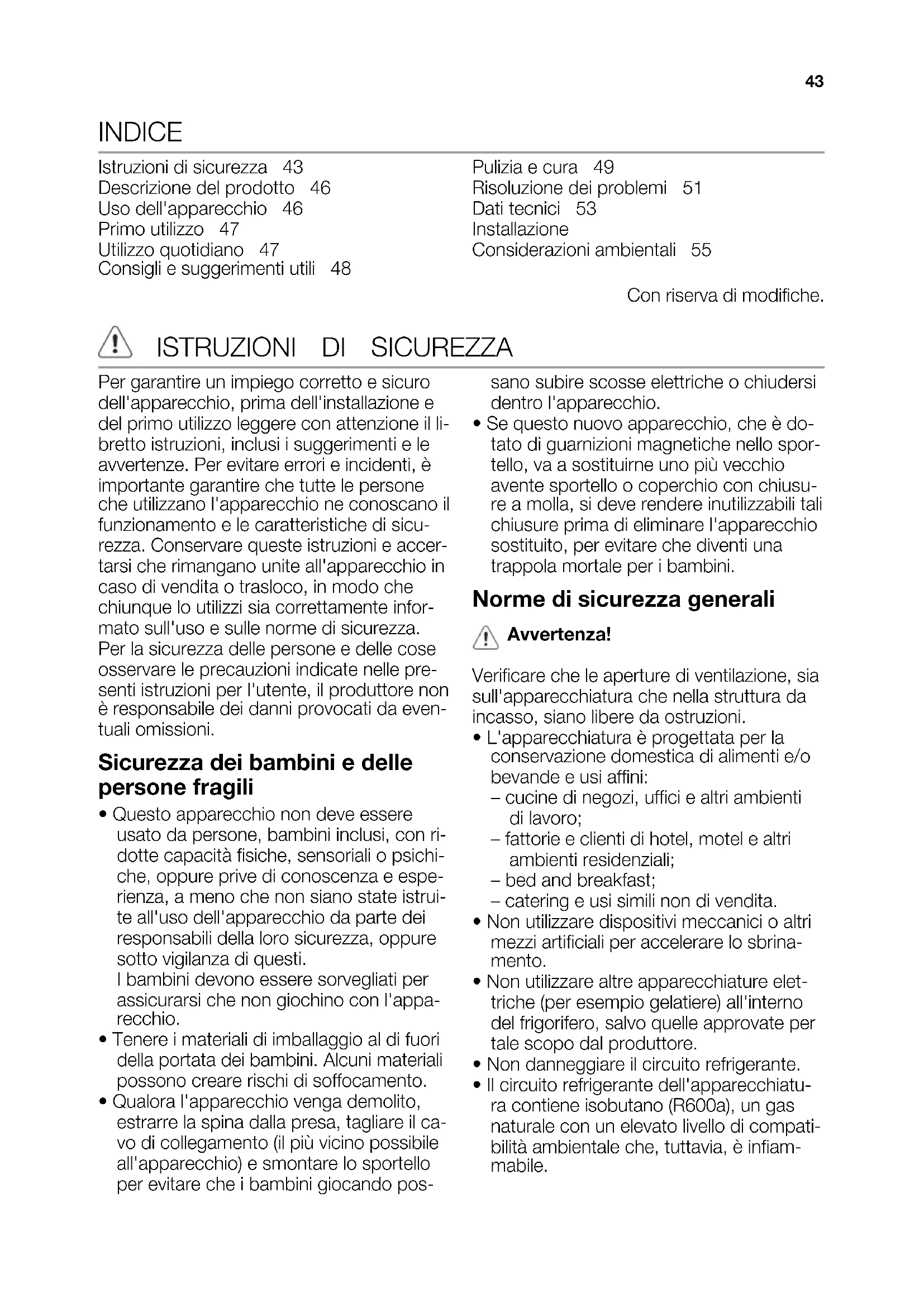

MANUALE UTENTE KSTF 315.2 Novamatic
Istruzioni di sicurezza 43
Descrizione del prodotto 46
Uso dell'apparecchio 46
Primo utilizzo 47
Utilizzo quotidiano 47
Consigli è suggerimenti utili 48
Pulizia e cura 49
Risoluzione dei problemi 51
Dati tecnici 53
Installazione
Considerazioni ambientali 55
Con riserva di modifiche.
ISTRUZIONI DI SICUREZZA
Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.
Sicurezza dei bambini e delle persone fragili
- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando pos-
sano subire scosse elettriche o chiudersi dentro l'apparecchio.
- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.
Norme di sicurezza generali
Avvertenza!
Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.
- L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande e usi affini:
– cucine di negozi, uffici e altri ambienti di lavoro;
- fattorie e clienti di hotel, motel e altri ambienti residenziali;
- bed and breakfast;
- catering e usi simili non di vendita.
- Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrina- mento.
- Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.
- Non danneggiare il circuito refrigerante.
- Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.
Durante il trasporto e l'installazione del-l'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.
In caso di danneggiamento del circuito refrigerante:
- evitare fiamme libere e scintille
- aerare bene il locale in cui si trova l'apparecchiatura
- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.
Avvertenza! Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.
- Non collegare prolunghe al cavo di alimentazione.
- Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.
- La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
- Evitare di tirare il cavo di alimentazione.
- Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.
- L'apparecchiatura non deve essere messa in funzione senza il coprilampada interno (se previsto).
- Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.
- Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.
- Evitare un'esposizione prolungata del-l'apparecchiatura alla luce solare diretta.
- Le lampadine utilizzate in questa appa-recchiatura (se previste) sono lampadine speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.
Uso quotidiano
- Non collocare pentole calde sulle parti in plastica dell'apparecchio.
- Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
- Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete posteriore (per le apparecchiature di tipo no-frost)
- Gli alimenti congelati non devono essere ricongelati una volta scongelati.
- Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
- Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
- Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
- I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.
Pulizia e cura
- Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
- Non pulire l'apparecchio con oggetti metallici.

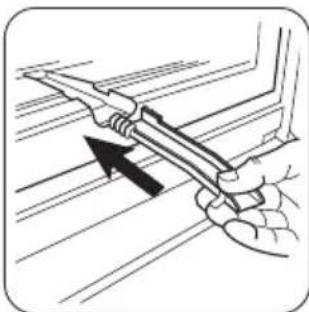

- Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.
- Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.
Installazione
Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.
- Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
- Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per con-
sentire all'olio di arrivare nel compresso- re.

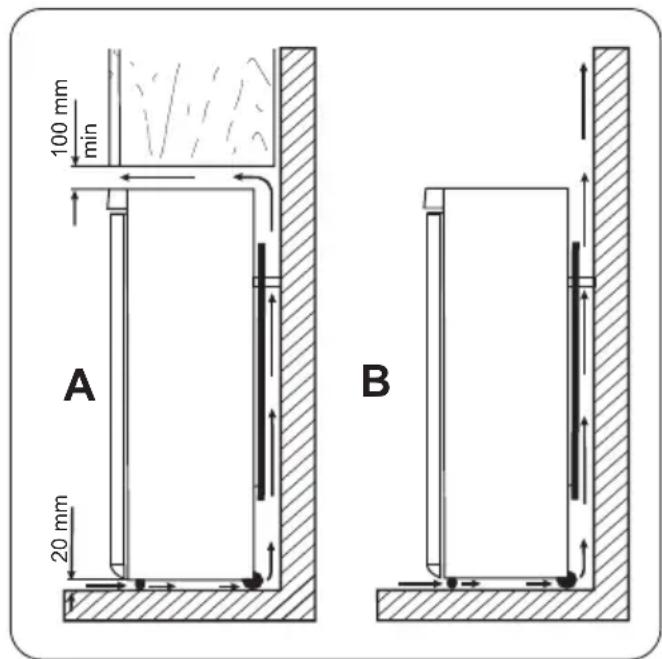

- Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
- Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
- L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
- Installare l'apparecchio in modo che la presa rimanga accessibile.
- Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).
Assistenza tecnica
- Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente
da elettricisti qualificati o da personale competente.
- Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.
Tutela ambientale
Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vici-no allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo ☐ sono riciclabili.
1 Portabicchieri
2 Griglia portabottiglie
3 Termostato
4 Ripiano burro
5 Ripiano sulla porta
6 Ripiano sulla porta
7 Ripiano bottiglie
8 Cestelli del vano congelatore
9 Targhetta dei dati
10 Cassetti per la frutta
USO DELL'APPARECCHIO
Accensione
Inserire la spina nella presa.
Ruotare il termostato in senso orario fino a una regolazione media.
Spegnimento
Per spegnere l'apparecchio, ruotare il termostato in posizione "O".
Regolazione della temperatura
La temperatura è regolata automaticamente.
Per utilizzare l'apparecchio, procedere come segue:
- ruotare il termostato verso una regolazione bassa per un raffreddamento minimo.
- ruotare il termostato verso una regolazione alta per un raffreddamento massimo.
i Una regolazione media è in genere la più adatta.
Tuttavia la regolazione esatta dovrebbe essere scelta tenendo a mente che la temperatura all'interno dell'apparecchio dipende da:
• temperatura ambiente
- frequenza di apertura della porta
- quantità di cibo conservato
- posizione dell'apparecchio.
Importante Se la temperatura ambiente è elevata o l'apparecchio è a pieno carico ed è regolato su temperature minime, può funzionare in continuo causando la formazione di brina sulla parete posteriore.
PRIMO UTILIZZO
Pulizia dell'interno
Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei
UTILIZZO QUOTIDIANO
Congelazione dei cibi freschi
Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.
Per congelare cibi freschi non è necessario cambiare la regolazione media.
Tuttavia, per un'operazione di congelamento più rapida, ruotare il termostato verso una regolazione più alta per ottenere il massimo raffreddamento.
Importante In questa condizione la temperatura del vano frigorifero può scendere sotto 0°C. In questo caso riportare il termostato verso una regolazione più calda.
Riporre i cibi freschi da congelare nel comparto superiore.
Conservazione dei surgelati
Al primo avvio o dopo un periodo di inutilizzo si consiglia di lasciare in funzione l'apparecchiatura per almeno 2 ore, prima di introdurre gli alimenti nel vano.
I cassetti del congelatore consentono di individuare rapidamente e facilmente la confezione di alimenti desiderata. Se occorre conservare grandi quantità di cibo, si consiglia di rimuovere tutti i cassetti ad eccezione del cassetto inferiore, la cui presenza è necessaria per assicurare la buona circolazione dell'aria. Su tutti i ripiani è possibile posizionare alimenti fino a una sporgenza massima di 15 mm dalla porta.
Importante In caso di sbrinamento accidentale, per esempio a causa di
In questo caso la manopola deve essere regolata su una temperatura per consentire lo sbrinamento automatico riducendo così il consumo di energia.
prodotti nuovi, quindi asciugare accurata- mente.
Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.
un'interruzione dell'alimentazione elettrica, se l'alimentazione manca per un periodo superiore al valore indicato nella tabella dei dati tecnici sotto "Tempo di risalita", il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).
Scongelamento
Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione.
I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura dure- rà più a lungo.

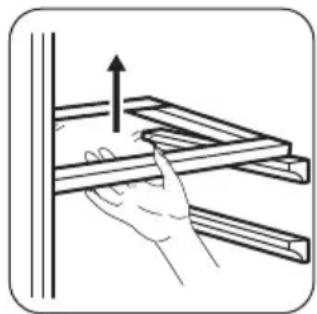

Ripiani mobili
Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze

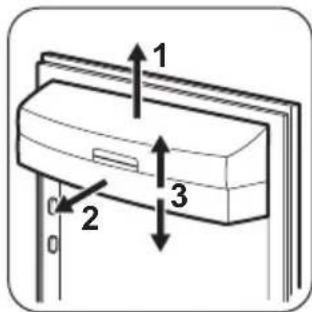

Posizionamento delle mensole
Per facilitare l'introduzione di alimenti di diverse dimensioni, le mensole della porta possono essere posizionate ad altezze differenti.
Tirare delicatamente il ripiano nella direzione indicata dalle frecce fino a sganciarlo, poi riposizionarlo dove necessario

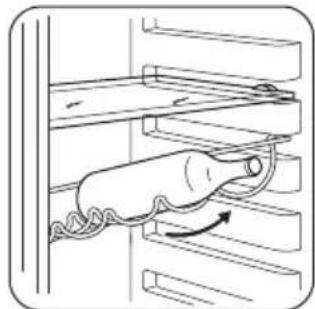

Griglia portabottiglie
Disporre le bottiglie (con l'apertura in avanti) sull'apposito ripiano.
Importante Se il ripiano è posizionato orizzontalmente, utilizzarlo solo per le bottiglie chiuse.
Il ripiano può essere inclinato per consentire l'appoggio di bottiglie aperte. A questo scopo, tirare verso l'alto il ripiano in modo che possa ruotare in tale direzione e poggiare sul livello immediatamente superiore.

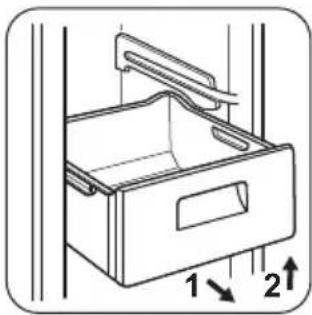

Rimozione dei cestelli dal vano congelatore
I cestelli del vano congelatore sono provvisti di un fermo che ne impedisce la caduta o la rimozione accidentale. Per estrarre un ce-stello dal vano congelatore, tirarlo in avanti e, al raggiungimento del fermo, inclinare verso l'alto la parte anteriore.
Per reinserire il cestello, sollevarlo leggermente sul lato anteriore e introdurlo nel vano congelatore. Una volta superato il fermo, spingere il cestello nella posizione originaria.
CONSIGLI E SUGGERIMENTI UTILI
Rumori normali durante il funzionamento
- Quando il refrigerante viene pompato attraverso le bobine o le tubazioni si può sentire un fievole gorgoglio e un borbottio. Non si tratta di un'anomalia.
- Quando il compressore è in funzione, viene pompato il refrigerante e si può sentire un ronzio e un rumore pulsante dal compressore. Non si tratta di un'anomalia.
- La dilatazione termica potrebbe provocare uno schiocco improvviso. È un fenomeno naturale, non pericoloso. Non si tratta di un'anomalia.
- Quando il compressore si accende o si spegne, si sente un lieve scatto del regolatore della temperatura. Non si tratta di un'anomalia.
Consigli per il risparmio energetico
- Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.
- Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.
Consigli per la refrigerazione di cibi freschi
Per ottenere i migliori risultati:
• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione
• coprire o avvolgere il cibo, in particolare se emana un odore forte
- posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso
Consigli per la refrigerazione
Consigli utili:
Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.
Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.
Cibi cucinati, piatti freddi ecc...: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.
Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.
Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.
Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.
Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.
Consigli per il congelamento
Per un processo di congelamento ottimale, ecco alcuni consigli importanti:
- la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
- il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
- congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
-
preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
-
avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti sia-no ermetici;
- non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;
- i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
- i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
- si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;
Consigli per la conservazione dei surgelati
I cestelli del congelatore consentono di individuare rapidamente e facilmente la confezione di alimenti desiderata. Se occorre conservare grandi quantità di cibo, si consiglia di rimuovere tutti i cassetti ad eccezione del cestello inferiore, la cui presenza è necessaria per assicurare la buona circolazione dell'aria.
Per ottenere risultati ottimali è consigliabile:
- controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo;
- accertarsi che il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile;
- non aprire frequentemente la porta e limitare il più possibile i tempi di apertura;
- una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati;
• non superare la durata di conservazione indicata sulla confezione.
PULIZIA E CURA
Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.
Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la ma-
nutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.
Pulizia periodica
L'apparecchio deve essere pulito regolarmente:
- Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
- Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
- Risciacquare e asciugare accuratamente.
Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.
Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.
Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendo- ne i consumi di energia.
Importante Non danneggiare il sistema di raffreddamento.
Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.
Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.
Sbrinamento del vano frigorifero
Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchio, sopra il motocompressore, dove evapora.

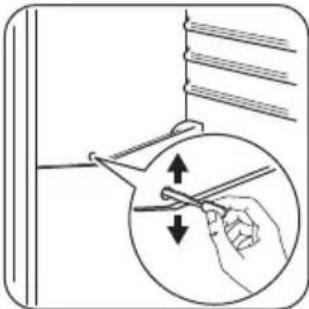

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposito utensile già inserito nel foro di scarico.
Sbrinamento del congelatore
È normale che sui ripiani del congelatore e intorno allo scomparto superiore si formi, con il tempo, uno strato di brina.
Quando tale strato raggiunge uno spessore di ca. 3-5 mm, il vano congelatore deve essere sbrinato.
Procedere come segue:
- estrarre la spina della presa a parete o spegnere l'apparecchio
- rimuovere il cibo eventualmente conservato, avvolgendolo in diversi strati di carta di giornale e collocandolo in un luogo fresco
- rimuovere i cassetti dal vano congelatore
- avvolgere i cassetti con materiale isolante, ad esempio coperte o carta da giornale.
Per accelerare lo sbrinamento è possibile introdurre nel vano congelatore una o più bacinelle d'acqua calda (non bollente).
- Sganciare il canale di scarico, inserirlo come indicato nella figura e disporlo in modo che l'acqua possa raccogliersi nel cassetto inferiore del vano congelatore
- Quando il ghiaccio inizia a sciogliersi, raschiarlo con delicatezza. usando un raschietto di legno o di plastica
- Quando il ghiaccio è completamente sciolto, pulire e asciugare il vano interno e riporre il canale di scarico.
- Riaccendere l'apparecchio e reintrodurre i surgelati.
Si raccomanda di fare funzionare per alcune ore l'apparecchio alla massima regolazione del termostato, in modo che possa raggiungere una temperatura sufficiente il prima possibile.
Importante Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo. Non
usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. Un innalzamento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.
RISOLUZIONE DEI PROBLEMI
Attenzione Prima della ricerca guasti, estrarre la spina dalla presa.
Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.
Importante Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.
| Problema Possibile | causa Soluzione | |
| L'apparecchio è rumoro-so. | L'apparecchio non è appoggiato in modo corretto. | Controllare che l'apparecchio sia appoggiato in modo stabile (tutti i piedini devono essere a contatto con il pavimento). |
| Il compressore rimane sempre in funzione. | Il regolatore di temperatura non è impostato correttamente. | Impostare una temperatura più alta. |
| La porta non è chiusa corretta-mente. | Vedere "Chiusura della porta". | |
| La porta viene aperta troppo fre-quentemente. | Limitare il più possibile il tempo di apertura della porta. | |
| La temperatura degli alimenti è troppo alta. | Prima di introdurre gli alimenti, la-sciarli raffreddare a temperatura ambiente. | |
| La temperatura ambiente è trop-po alta. | Abbassare la temperatura am-biente. | |
| Scorre acqua sul pannel-lo posteriore del frigori-fero. | Durante lo sbrinamento automa-tico, la brina che si forma sul pannello posteriore si scioglie. | Non si tratta di un'anomalia. |
| Scorre acqua all'interno del frigorifero. | Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua. | |
| Gli alimenti impediscono all'ac-qua di scorrere nell'apposito col-lettore. | Evitare di disporre gli alimenti di-rettamente contro la parete po-steriore. | |
| Scorre acqua sul pavi-mento. | L'acqua di sbrinamento non vie-ne scaricata nella bacinella di evaporazione posta sopra il compressore. | Collegare lo scarico dell'acqua di sbrinamento alla bacinella di eva-porazione. |
| Lo strato di brina è trop-po spesso. | Gli alimenti non sono avvolti cor-rettamente. | Avvolgere correttamente gli ali-menti. |
| La porta non è chiusa corretta-mente. | Vedere "Chiusura della porta". | |
| Il regolatore di temperatura non è impostato correttamente. | Impostare una temperatura superiore. | |
| La temperatura all'interno dell'apparecchio è troppo bassa. | Il regolatore di temperatura non è impostato correttamente. | Impostare una temperatura superiore. |
| La temperatura all'interno dell'apparecchio è troppo alta. | Il regolatore di temperatura non è impostato correttamente. | Impostare una temperatura inferiore. |
| La porta non è chiusa corretta-mente. | Vedere "Chiusura della porta". | |
| La temperatura degli alimenti è troppo alta. | Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente. | |
| Sono stati introdotti molti ali-menti insieme. | Introdurre gli alimenti poco alla volta. | |
| La temperatura nel vano frigorifero è troppo alta. | L'aria fredda non circola correttamente all'interno dell'apparecchio. | Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda. |
| La temperatura nel vano congelatore è troppo al-ta. | I surgelati sono troppo vicini tra loro. | Disporre i surgelati in modo da consentire una corretta circolazione dell'aria fredda. |
| L'apparecchio non fun-ziona. | L'apparecchio è spento. Accendere l'apparecchio. | |
| La spina non è inserita corretta-mente nella presa. | Inserire correttamente la spina nella presa. | |
| L'apparecchio non riceve cor-rente. Non arriva tensione alla presa elettrica. | Collegare alla presa un altro ap-parecchio elettrico. Rivolgersi a un elettricista qualificato. | |
| La lampadina non si ac-cende. | La lampadina è in modalità stand-by. | Chiudere e riaprire la porta. |
| La lampada è difettosa. | Fare riferimento alla sezione "So-stituzione della lampadina". | |
Se le soluzioni indicate nella tabella precedente non consentono di risolvere il problema, rivolgersi al centro di assistenza più vicino.

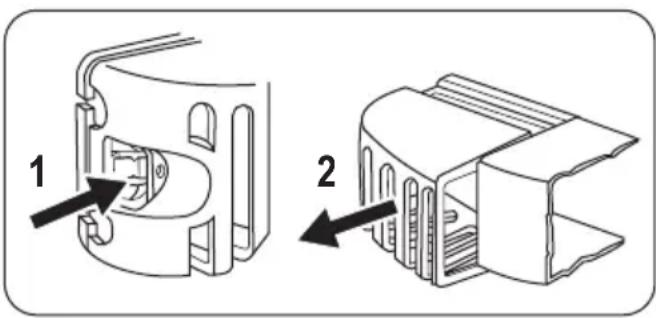

Sostituzione della lampadina
- Scollegare l'apparecchiatura.
- Esercitare pressione sulla parte mobile per sganciare il coprilampada (1).
- Rimuovere il coprilampada (2).
- Se necessario sostituire la lampadina con una dalle caratteristiche e potenza simili. E' consigliabile l'uso di Osram PARATHOM SPECIAL T26 0,8 Watt.
- Installare il coprilampada.
-
Collegare l'apparecchiatura alla rete elettrica.
-
Aprire la porta. Controllare che la lampada si accenda.
Chiusura della porta
- Pulire le guarnizioni della porta.
-
Se necessario, regolare la porta. Vedere "Installazione".
-
Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.
DATI TECNICI
| Dimensioni | ||
| Altezza 1750 mm | ||
| Larghezza 595 mm | ||
| Profondità 658 mm | ||
| Tempo di risalita 20 h | ||
| Tensione 230-240 V | ||
| Frequenza 50 Hz |
I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro inter-
no dell'apparecchiatura, e sull'etichetta dei valori energetici.
INSTALLAZIONE
! Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.
Posizionamento
Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:
| Classe climati-ca | Temperatura ambiente |
| SN da + 10°C a + 32°C | |
| N da + 16°C a + 32°C | |
| ST da + 16°C a + 38°C | |
| T da + 16°C a + 43°C | |
Posizione
L'apparecchiatura deve essere installata lontano da fonti di calore come per esempio termosifoni, boiler, luce solare diretta, ecc.. Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possi-
bile, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Per consentire un perfetto livellamento dell'apparecchiatura sono disponibili uno o più piedini regolabili.
Avvertenza! L'apparecchiatura deve poter essere scollegabile dalla presa di corrente; pertanto, al termine dell'installazione, la spina deve essere facilmente accessibile.

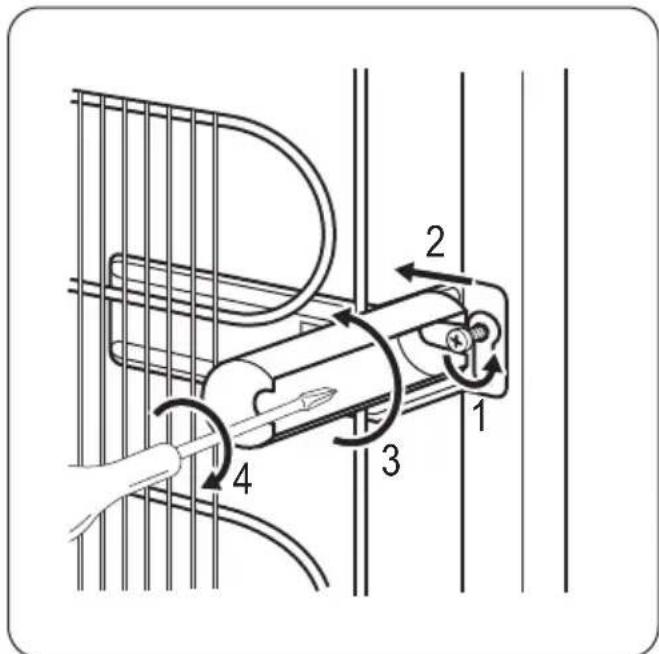

Distanziatori posteriori
Nel sacchetto contenente la documentazione sono presenti due distanziatori.
Per installare i distanziatori, procedere nel modo seguente:
- Svitare la vite.
- Sistemare il distanziatore al di sotto della vite.
- Ruotare il distanziatore verso destra.
- Serrare nuovamente le viti.

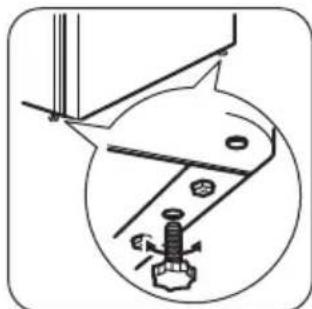

L'apparecchiatura deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori.

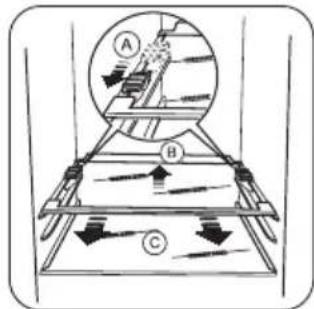

Rimozione dei fermi dei ripiani
L'apparecchio è equipaggiato con fermi dei ripiani che permettono di assicurarli durante il trasporto.
Per rimuoverli, procedere come segue:
- Spostare i fermi dei ripiani in direzione della freccia (A).
- Sollevare il ripiano dalla parte posteriore e spingerlo in avanti fino a liberarlo (B).
- Rimuovere i fer- mi (C).
Possibilità di invertire la porta
Avvertenza! Prima di eseguire le operazioni descritte, estrarre la spina dalla presa.
Importante Per effettuare le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferme le porte dell'apparecchiatura.
Per modificare il senso di apertura della porta, procedere come segue:
- Estrarre la spina dalla presa di alimentazione.
- Inclinare l'appa-recchiatura verso la parte posteriore facendo in modo che il compressore non tocchi il pavimento.

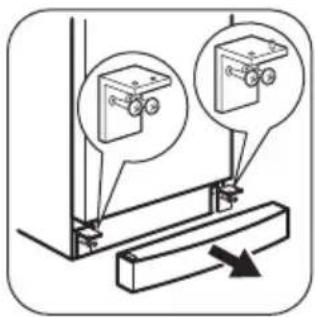

- Rimuovere lo zoccolo.
- Svitare e rimuovere le cerniere inferiori.
-
Rimuovere la por- ta.
-
Svitare il perno superiore e avvitarlo sul lato opposto.
- Rimontare la por- ta.
-
Prestare attenzione affinché il bordo della porta sia parallelo al bordo del top.
-
Svitare il perno (B1) e avvitarlo sul lato opposto.
- Togliere il coper- chietto (B2) e po- sizionarlo sul lato opposto.
- Avvitare le cerniere inferiori.
- Rimontare lo zoccolo.
- Sollevare l'appa-recchiatura in posizione verticale.
- Montare la man glia sul lato opposto, mettere nei fori rimasti liberi le coperture in plastica che si trovano nel sacchetto delle istruzioni d'uso.
Eseguire un controllo finale per accertarsi che:
- Tutte le viti siano serrate.
• Gli spigoli delle porte siano paralleli a quelli dell'apparecchiatura - La guarnizione magnetica aderisca all'apparecchiatura.
- La porta si apra e si chiuda correttamente.
Eseguire un controllo finale per accertarsi che:
- Tutte le viti siano serrate.
• Gli spigoli delle porte siano paralleli a quelli dell'apparecchiatura - La guarnizione magnetica aderisca all'apparecchiatura.
- La porta si apra e si chiuda correttamente.
Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente all'apparecchiatura. In tal caso, attendere che aderisca naturalmente.
Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al Centro di Assistenza più vicino. L'intervento di inversione delle porte, eseguito dai tecnici del servizio post-vendita, sarà a carico dell'utente.
CONSIDERAZIONI AMBIENTALI
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere
considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
Dove portare gli apparecchi fuori uso?
In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.
La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.
Condizioni di garanzia / servizio clientela
Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.
Unsere Kundendienst-Telefonnummer: Le numéro de téléphone de notre service après-vente: Il nostro numero di telefono del servizio clientela: Our customer service telephone number:
0848 559 111
oder unter ou sur Internet oppure su Internet or in the internet
www.fust.ch
Dipl. Ing FUST AG Dipl. Ing. FUST AG Dipl. Ing. FUST AG Ing. dipl. FUST SA
Buchental 4 Riedmoosstrasse An der Rheinstrasse Hyper-Fust Romanel Centre
9245 Oberbüren 3172 Niederwangen-Bern 4414 Füllinsdorf
Tel. (071) 955 50 50 Tel. (031) 980 11 11 Tel. (061) 906 95 00 Tél. (021) 643 09 70
1032 Romanel-sur-Lausanne
Dipl. Ing. FUST AG
Kantonsstrasse 79
3931 Visp-Eyholz
Tel. (027) 948 12 40 Tel. (091) 850 10 20
Ing. dipl. FUST SA
Via Campagna 1
6512 Giubiasco-Bellinzona
Tel. (081) 257 19 30 Tel. (041) 818 70 50
Dipl. Ing. FUST AG
Haus Tribolet
7000 Chur
Dipl. Ing FUST AG
Mythen-Center
6430 Schwyz
Dipl. Ing. FUST AG
