MANUALE UTENTE LEIHDC120BBEU FALCON

Libretto di Istruzioni

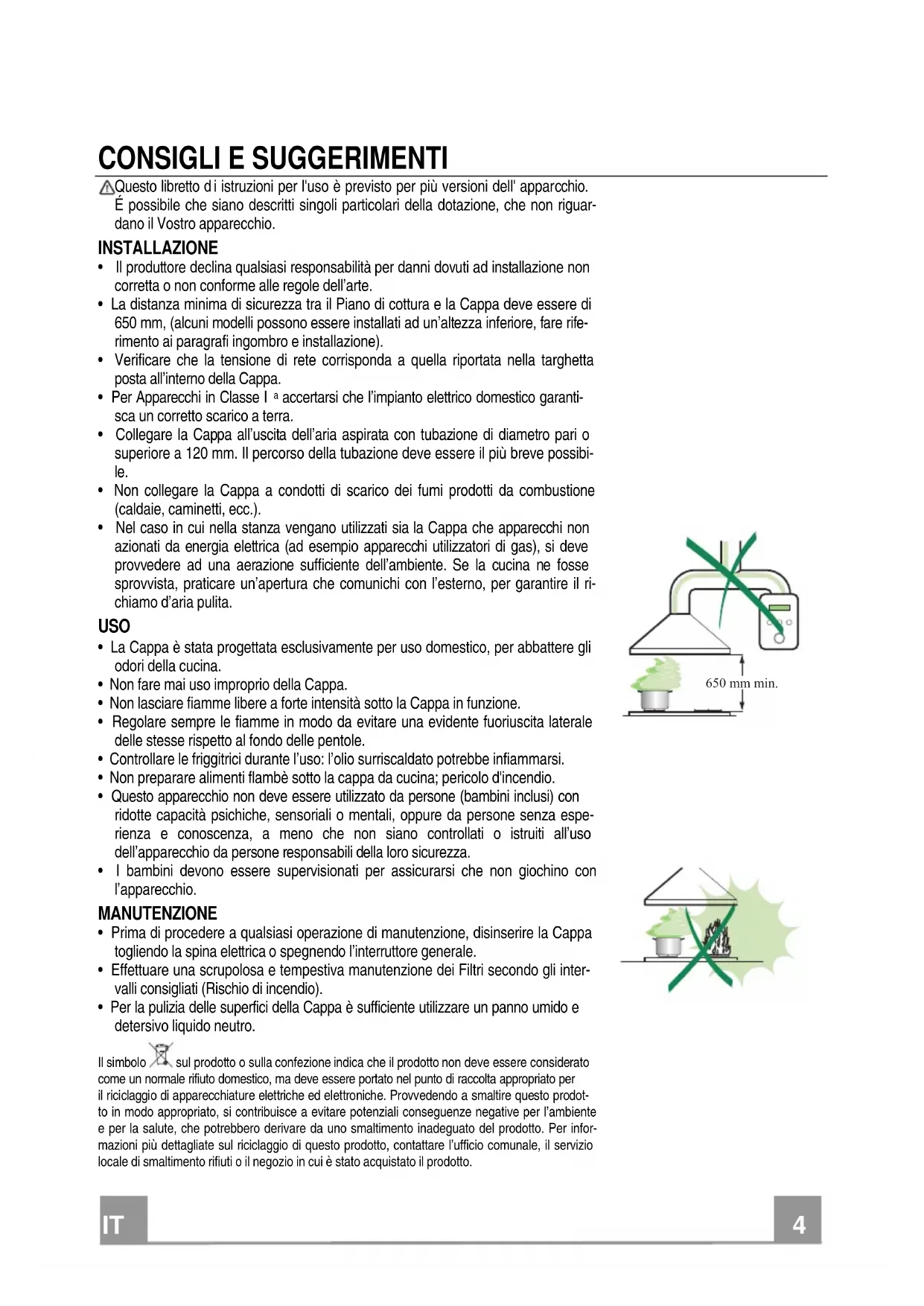

CONSIGLI E SUGGERIMENTI

Questo libretto d i istruzioni per l'uso è previsto per più versioni dell' appare

chio. É possibile che siano descritti singoli particolari della dotazione, che non riguar- dano il Vostro apparecchio. INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.

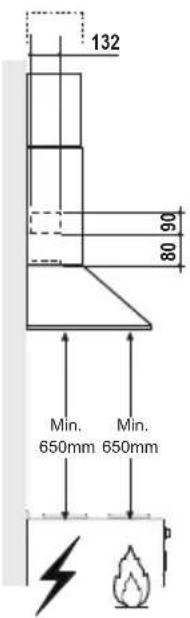

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un’altezza inferiore, fare rife- rimento ai paragrafi ingombro e installazione).

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.

accertarsi che l’impianto elettrico domestico garanti- sca un corretto scarico a terra.

• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibi- le.

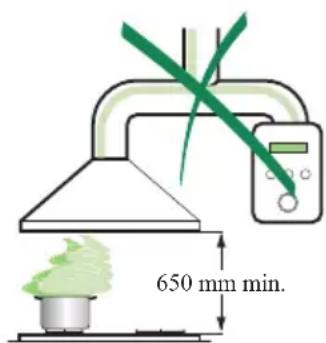

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il ri- chiamo d’aria pulita. USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.

• Non fare mai uso improprio della Cappa.

• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.

• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.

• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza espe- rienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.

• I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio. MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.

• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli inter- valli consigliati (Rischio di incendio).

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro. Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodot- to in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per infor-mazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

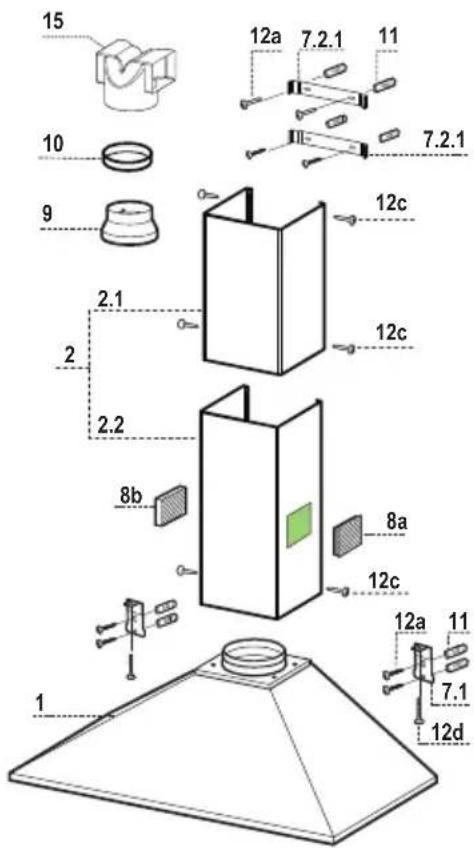

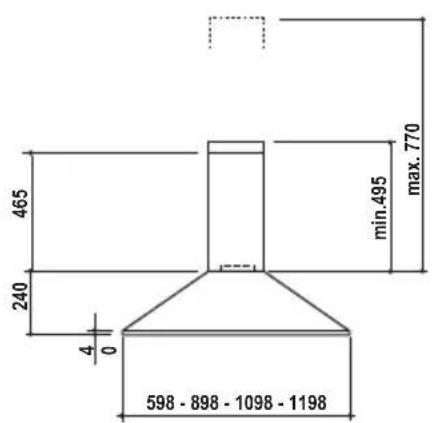

Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Filtri, Moto-

2 1 Camino Telescopico formato da:

8a 1 Griglia direzionata Destra 8b 1 Griglia direzionata Sinistra 9 1 Flangia di Riduzione ø 150-120 mm 10 1 Anello di Maggiorazione ø 120-125 mm 15 1 Raccordouscita Aria Rif. Q.tà Componenti di Installazione

7.1 2 Staffe Fissaggio Corpo Cappa

7.2.1 2 Staffe Fissaggio Camino Superiore

11 8 Tasselli 12a 8 Viti 4,2 x 44,4 12c 6 Viti 2,9 x 9,5 12d 2 Viti M4 x 25 Q.tà Documentazione 1 Libretto Istruzioni

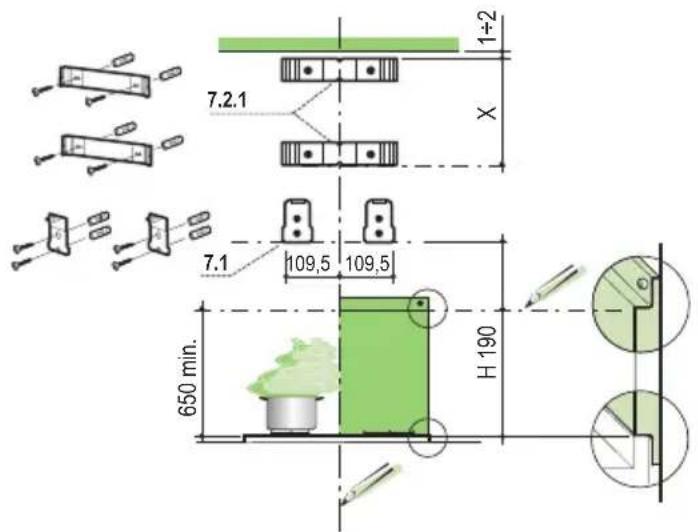

INSTALLAZIONE Foratura Parete e Fissaggio Staffe H 190

1÷2 650 min.7.2.1 109,5109,5 Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;

• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fon- dale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.

• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline- ando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Appoggiare come indicato, la Staffa 7.1 a 109,5 mm dalla linea Verticale di riferimento, e 190 mm sopra la linea Orizzontale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Ripetere questa operazione dalla parte opposta. FONDALE (OPZIONALE) Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montag- gio delle basi. Essendo questa operazione complessa va effettuata solamente dall’installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili. Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la pa- rete, centrandolo sulla linea Verticale di riferimento.

• Segnare i centri dei due fori della faldina superiore.

• Forare ø 8 mm i punti segnati.

• Inserire i tasselli 11 nei fori.

• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.

• Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.IT

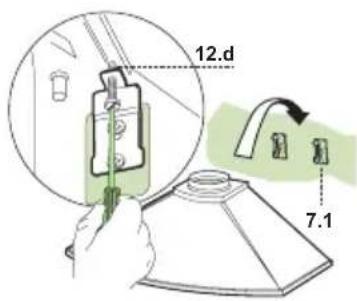

Montaggio Corpo Cappa

• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione.

• Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla linea verticale.

• Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Cor- po Cappa. 12.d

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 125 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø125 mm, inserire la Flangia di ri- duzione 9 sull’Uscita del Corpo Cappa e l’anello di maggiora- zione 10 ø120-125 sulla Flangia .

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

• Applicare a pressione il Raccordo Uscita Aria 15 sull’Uscita del Corpo Cappa.

• Assicurarsi della presenza del Filtro Antiodore al Carbone atti- vo. 15IT

• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

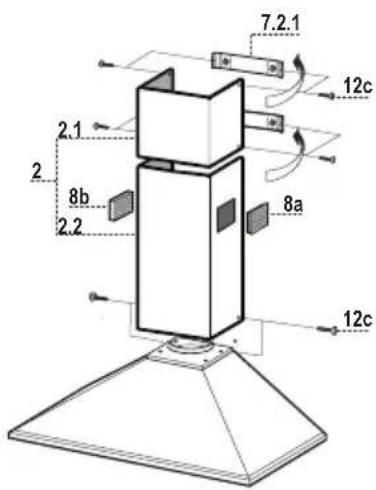

• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’Aspiratore Montaggio Camino Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.

• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione. Camino inferiore

• Allargare leggermente le due falde laterali del Camino, aggan- ciarle tra il Camino superiore e la parete e richiuderle fino a battuta.

• Fissare lateralmente la parte inferiore al Corpo Cappa con 2 Viti 12c (2,9 x 9,5) in dotazione.

• Per la Versione Filtrante con Griglie per uscita laterale, appli- care le Griglie direzionate 8a – 8b nelle apposite sedi, in modo che i simboli direzionali risultino orientati verso l’alto e il fron- te della Cappa. Assicurarsi che risultino inserite correttamente nel Raccordo 15. 12c

L Luci Accende e spegne l’Impianto di Illuminazione. M Motore Accende e spegne il motore Aspirazione. V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d’aria continuo particolarmente

silenzioso,in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte delle condizioni d’uso, dato

l’ottimo rapporto tra portata d’aria trattata e livello sonoro.

3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore

di cottura,anche per tempi prolungati.IT

MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta, spingendoli verso la parte poste-riore del gruppo e tirando contemporaneamente verso il basso. • Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. • Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna. Filtri antiodore al Carbone attivo (Versione Filtrante) Il Filtro antiodore al Carbone attivo non è lavabile e non è rigene-rabile, va sostituito ogni 4 mesi circa di utilizzo o più frequente-mente, per un uso particolarmente intenso. SOSTITUZIONE • Togliere i Filtri antigrasso. • Rimuovere i Filtri antiodore al Carbone attivo saturi, come in-dicato (A). • Montare i nuovi Filtri, come indicato (B). • Rimontare i Filtri antigrasso.

Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 28 W • Togliere i Filtri antigrasso metallici. • Svitare le Lampade e sostituirle con nuove di uguali caratteri-stiche. • Rimontare i Filtri antigrasso metallici.EN
