MANUALE UTENTE C 21 Jøtul

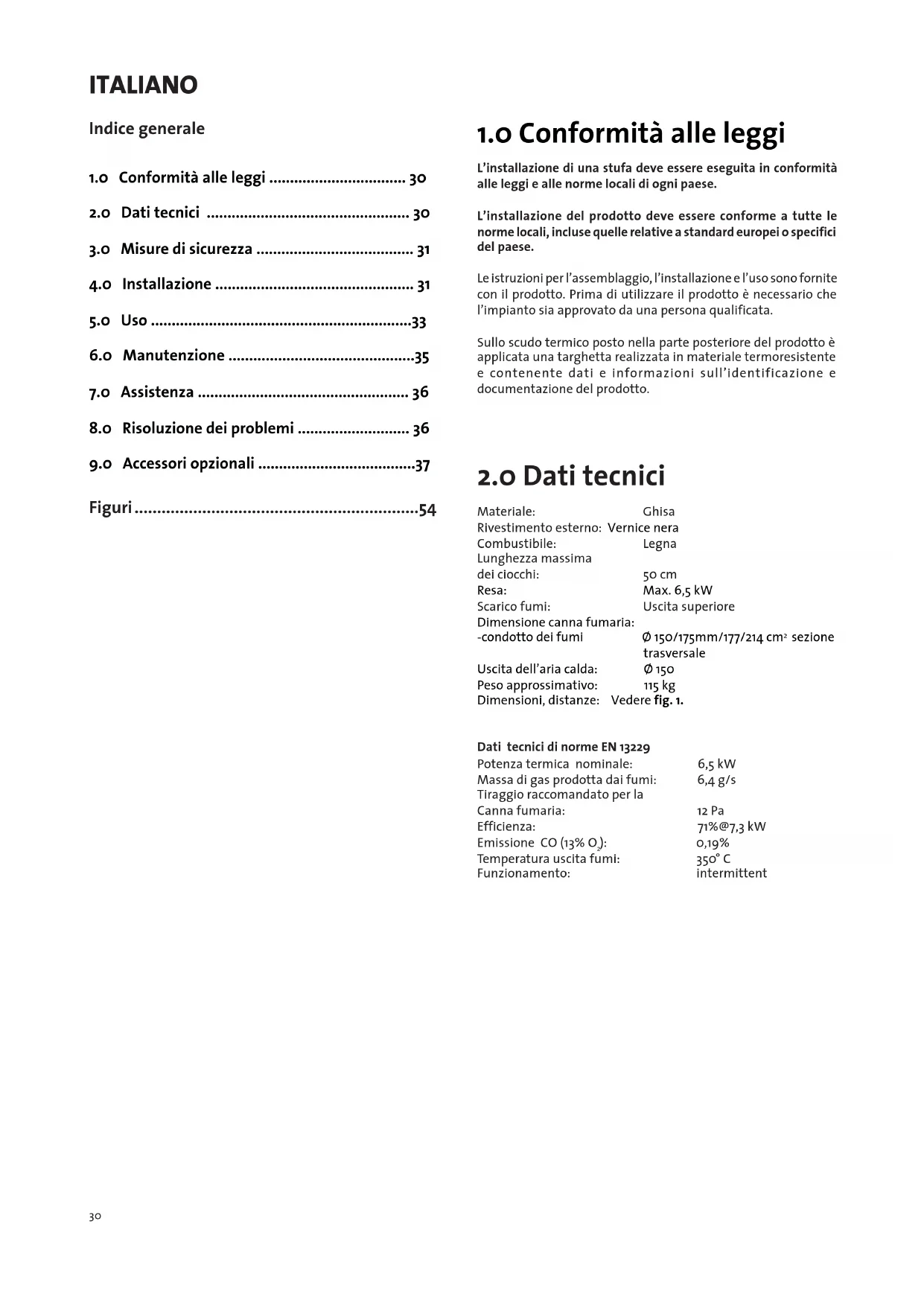

IT - Manuale di installmente ed uso 30

1.0 Conformità alle leggi 30
2.0 Dati tecnici 30
3.o Misure di sicurezza 31
4.o Installazione 31
5.0 Uso 33
6.o Manutenzione 35
7.oAssistenza 36
8.o Risoluzione dei problemi 36
9.o Accessori opzionali 37

Figuri 54

1.o Conformità alle leggi

L'installazione di una stufa deve essere eseguita in conformità alle leggi e alle norme locali di agli paese.

L'installazione del prodotto deve essere conforme a tutte le norme locali, incluse quale relative a standard europei o specifici del paese.

Le istruzioni per l'assemblaggio, l'installazione e l'uso sono fornite con il prodotto. Prima di utilizzare il prodotto è necessario che l'implanto sia APPROVato da una persona qualificata.

Sullo scudo termico posto nella parte posteriore del prodotto è applicata una targhetta realizazata in materiale termoresistente e contentente dati e informazioni sull'identificazione e documentazione del prodotto.

2.0 Dati tecnici

Materiale: Ghisa

Rivestimento esterno: Vernice nera

Combustible: Legna

Lunghezza massima

dei ciocchi: 50 cm

Resa: Max. 6,5 kW

Scarico fumi: Uscita superiore

Dimensione canna fumaria:

-condotto dei fumi 150/175mm/177/214 cm² sezione

trasversale

Uscita dell'aria calda: 150

Dati tecnici di norme EN 13229

Potenza termica nominale: 6,5 kW

Massa di gas prodotta dai fumi: 6,4 g/s

Tiraggio racomandato per la

Canna fumaria: 12 Pa

Efficienza: 71% @7.3 kW

Emissione CO (13% O): 0,19%

Temperatura uscita fumi: 350^

Funzionamento: intermittent

3.o Misure di sicurezza

3.1 Misure preventive antincendio

L'utilizzo di un camino può costituire un pericolò. Si raccomanda pertanto di atteneri alle istruzioni seguenti:

• Assicurarsi che mobili e altri materiali combustibili non siano mai troppo vicini alla stufa.
• Lasciare che il fuoco si spenga gratatamente, alla mai utilizzare dell'acqua.
• Il camino si scalda quando viene utilizzata pertanto, se toccata, cui provocare usioni.
  Rimuovere la cenere solo quando il caminetto è freddo.
• Lacene devese essere portata all'aperto o svuotata in un posto dove non costituisca un potenziale pericolo.

3.2 Suministro de aire

Attenzione! Verificare che nel locale in cui si intende installare il camino, la circolazione dell'aria sia adeguata.

Un'inadeguata circolazione dell'aria potrebbe provocare la presenza di gas prodotti dal fumo all'interno del locale, rappresentando un serio pericolo. In casi del genere è possibile riconoscere i seguenti sintomi: odore di fumo, sonnolenza, nausea e sensatione di malessere.

Verificare che le prese d'aria presenti nel locale in cui si trovà il camino non siano bloccate.

Evitare l'utilizzo di ventole meccaniche nel locale in cui si trovato il camino. Questo tipo di ventola potrebbe causare una pressione negativa e spingere gas velenosi all'interno del locale.

4.o Installazione

Jotul C 21/C 22 sono cassette progettate per essere inserte in caminetti preesistenti. I prodotti si adattano con la stessa facilità a una nuova struttura. Jotul C 21/C 22 richiede un'apertura frontale di 500x650x400 mm (Altezza x Larghezza x Profondità).

Sono disponibili pannelli frontali facoltativi per Jotul C 21/C 22, applicabili su un'apertura massima di 555x810 mm.

Installione nella una nuova struttura:

4.1 Pavimento

Verificare che il pavimento/basamento sia sufficientemente robusto per supportare il peso della stufa,indicato nella sezione «2.0 Dati tecnici|.

Requisiti dello schermo di protezione per pavimento:

Il pavimento deve consistere del minimo 100 millimetri di calcestruzzo.

Requisiti per la protezione di pavimento infiammabile davanti alla stufa

La piatra anteriore deve essere conforme alle leggi e alle norme nazionali. Contattare le autorità edili locali in relazione alle diposizioni e ai requisiti di INSTALLazione.

4.2 Parete

Distanza tra il prodotto e il muro in materiale inflammabile

Requisisti del pannello di isolamento:

100 mm di lana di roccia da 120 kg/m³stratifcata rivestita da un lato con un foglio in alluminio.

Distanza dell'inserto alla parete isolante posteriore. Vedere fig. 1: o mm.

Requisiti per il rivestimento del caminetto

Il rivestimento del caminetto deve essere in materiale ignifugo.

Si noti che l'intera parete dietro il caminetto all'interno del rivestimento deve essere rivestita con materiale isolante.

Qualora il rivestimento in muratura del caminetto giunga fino al soffitto e quest'ultimo sia in un materiale non ignifugo, il soffitto all'interno della cappa deve essere isolato con un pannello isolante.

Si potràutilizzare,ad esempio:

Lana di roccia da 100 mm di spessore su una piastra in acciaio da almeno 0,9 mm.

Assicurare un'adeguata ventilazione sulla cappa, ad esempio lasciando uno spazio tra这一点 e il soffitto o praticando un'apertura di circa 5cm^2

Nota: Ricordare che delve essere possibile pulire e ispezionare l'impianto.

ITALIANO

4.3 Circolazione dell'aria

L'aria deve ave la possibilità di circolare tra la cassetta e la parete in muratura. La camera di convenzione che circonda la cassetta garantisce un minimo di circolazione d'aria intorno alla stessa. La presenza di più aperture nella parete offrirebbe il vantageglio di una migliorie diffusione del calore nella stanza.

Collegare i tubi flessibili alle bocchette dell'aria calda utilizzando gli adattatori in dotazione. Questo garantisce un buon riscaldamento e fa in modo che il rivestimento non si surriscaldi. I condotti e le bocchette per l'aria calda devono essere in materiale resistente al calorie.

L'utilizzo di un caminetto richiede un abbondante flusso d'aria dall'esterno nella stanza in cui viene installato il prodotto. Se la casa è ben isolata, sare necessario installare nella stanza ventole supplementari, o incrementare l'afflusso di aria dall'esternotramite condotti supplementari collegati direttamente sotto la base del camino. La presa d'aria esterna deve essere più dritta possibile e deve essere una valvola di chiusura per non fare entrare aria fredda quando il camino non è in funzione. Si consiglia di usare la valvola di chiusura della Jøtul, art. nr. 340654.

Per prevenir la condensa all'interno del condotto dell'aria esterna, se passante in zone molto calde, il condotto deve essere isolato con l'utilizzo di 30 mm di materiale isolante. E' importante sigillare le eventuali giunture della conduttura, utilizzare un apposto signillante.

4.4 Soffitto

Distanza della bocchetta di sfiato (d'aria calda della cappa) dal soffitto:

Almeno 500 mm da un soffitto in materiale non ignifugo.

4.5 Canna fumaria e condotto

• l'inserto può essere connessa a una canna fumaria e a un condotto che siano approvati per stufe a combustibile solido con temperatura del gas prodotto dal fumo specificato nella sezione «2.0 Dati tecnici».
• L'ampiezza della sezione trasversale della canna fumaria deve essere almeno uguale a quella della sezione trasversale del condotto. Per calculare la sezione trasversale corretta della canna fumaria, vedere la sezione «2.0 Dati tecnici».
• Se la sezione trasversale della canna fumaria è sufficientemente ampia, è possibile collegarvi più stufe a combustibile solido.
• Il collegamento con la canna fumaria deve essere effettuato in conformità alle istruzioni di installmente fornite dal produttore della stessa.
• Montare e posizionare provvisoriamente la stufa, nella praticare alcun foro nella canna fumaria, in modo da individuire la corretta posizione della stufa e del foro sulla canna fumaria. Per le dimensioni minime, vedere fig. 1.
• Assicurarsi che il condotto sia inclinato verso l'alto, verso la canna fumaria.

É particularmente importante che i collegamenti siano abbastanza flessibili. Cio serve a impedire che un assestamento nell'installazione possa causare la formazione di crepe.

Nota importante! Un collegamento corretto ed ermetico è molto importante per il correto funzionamento del prodotto.

Attenzione! Il peso del caminetto non deve gravare sulla canna fumaria. Il caminetto non deve impedire il movimento della canna fumaria e non deve essere fissato a quest'ultima.

Canna fumaria, «2.o Dati tecnici».

Se il tiraggio è troppo forte, è possibile controllario installando e azionando una valvola di tiraggio.

In caso di incendio della canna fumaria

• Chiudere toutes le aperture e le presedaria.
• Tenere chiusa la porta della stufa.
• Verificare la presenza di fumo in cantina e in soffitta.
• Chiamare i vigili del fuoco.
• Prima di utilizzato di nuovo la stufa dopo un incendio, è necessario che venga controllata da un technician specializzato che ne assicuri l'integrità e il corretto funzionamento.

4.6 Preparazione

Assicurarsi che l'inserto del caminetto non sia danneggiato prima di iniziare l'installazione.

N.B.: Il prodotto è pesante. Avrete bisogno di aiuto durante l'assemblaggio ed il collocamento del prodotto.

Jotul C 21/Jotul C 22 viene fornito in due imballi (poiché il telaio frontale viene imballato separamente) e comprende maniglia mobile, raccoglicenere e un sacchetto di scorte,或者其他 adattatori per lo sbocco della canna fumaria e per la distribuzione dell'aria calda da camera di convezione (fig. 3).

• Dopo ave disimballato la cassetta, rimuovere la scatola con il relativo contento e possibilmente anche il parafiamma e le piastre di combustione per alleggerire il prodotto. E' possibile rimuovere anche il telaio frontale. Vedere paragrafo: «7.0 Riparazione».

Montaggio del telaio frontale

• Svitare entrambre le cerniere dal telao frontale (vedere fig. 4).
• Fissare le cerniere alle apposite sedi del focolare e montare il telaio sulle cerniere.
• Quindi montare le maniglie in ottone e la molla di richiamo dello sportello (fig. 5 D).

Regolazione del telaio frontale (fig 8)

Prima dell'installazione

Aprire lo sportello di controllo situato sul lato destro della cassetta (fig. 8). Allentare le due grosse viti - 8 mm (A) e regolare le tre viti da 6 mm (B) per posizionare correttamente il telaio. Riavvitare strettamente.

Dopo l'installazione

Il pannello frontale delve prima essere aperto per essere regolato.

Allentare le due grosse viti - 8 mm- e regolarle con le tre da 6mm. Riavvitare strettamente.

4.7 Installazione

Effettuare un montaggio di prova del prodotto. Il prodotto è pesante.

• Accertarsi che il fondo del camino sia levigato.
• Cementare l'ingresso della canna fumaria (fig. 4A).
• Assicurarsi che la linea centrale dello sbocco della canna fumaria sia allineata con l'adattatore preinstallato del tubo della canna fumaria. Assicurarsianche che i pannelli frontali siano allineati con la parte frontale della struttura.

Nel caso in cui per mancanza di spazio risultasse difficulttoso collegare il fumaiolo e la canna fumaria, Jotul dispone di uno speciale adattatore ("9.o Accessorio opzionale).

Esso più essere utilizzato per preinstallare la canna fumaria nel camino prima dell'inserimento della cassetta. Ad inserimento avvenuto l'adattatore più essere correttamente posizionatoattraverso lo sbocco della canna fumaria.

• Accertarsi di lasciare una distance di 2-3 mm alla struttura per compensare la possibile dilatazione dovuta al calorie.

Rimontare tutte le parti rimosse per facilitare lo spostamento della stufa.

4.8 Verifica del funzionamento (fig. 5)

Effettuare sempre una prova delle funzioni di servizio dopo aver completato il montaggio. I movimenti devono essere faciliti e scorrevoli.

Condotto superiore (B) - Chiusura della grata inferiore (C)

Completamente appoggiata al telaio = chiuso Inclinata verso l'esterno = Completamente aperto

Maniglia del telao frontale

Per aprire il telaio frontale tirare verso l'esterno il pomello(A)

Maniglia del portello (5D)

Per aprire il portello servirsi della maniglia mobile.

5.0 Uso

5.1 Scelta del combustible

Utilizzare sempre legna da ardere di qualità. Si otterrannoosi risultati ottimali,enza rischi di danni al prodotto.

5.2 Legna di qualità: Definizione di Jøtul

Per legna di buona qualità si intende la maggior parte dei tipi di legno conosciuti, ad esempio, il faggio, la betulla e la quercia.

La legna di buona qualità deve presentare un grado di essicazione tale che il contentuto di acqua sa la massimo il 20% .

Perché ciò avvenga, va tagliata verso la fine dell'inverno o all'inizio della primavera e fatta asciugare all'aria aperta durante l'estate, disposta in cataste opportunamente coperte per evitare l'assorbimento della pioggia. Quando arrivava l'autunno, portare i ceppi in casa per il successivo utilizzato durante l'inverno.

La quantità di energia che si sviluppa da 1 kg di legna è pressoché uguale. Al contrario, il peso netto dei diversi tipi di legna varia notevolmente. Ad esempio, il peso di una certa quantità di legno di betulla produrra meno kWh della stessa quantità di legno di faggio.

La quantità di energia di 1 kg di legna di qualità è parsi a circa 3,8 kWh. 1 kg di legna completamente asciutta (0% di umidità) genera circa 5 kWh, nelle legna con il 60% di umidità produce soltanto circa 1,5 kWh.

L'utilizzo di legna umida cui lo sono iniziati.
consequenze:

• Depositi di fuliggine/creosoto sul veto, nella stufa e nella canna fumaria.
• Scarsa capacità di riscaldamento della stufa.
• Rischio di incendio nella canna fumaria quale consegenza dell'accumulo di fuliggine nella stufa, nel condotto e nella canna fumaria stessa.
• Spegnimento del fuoco.

Non porre mai sul fuoco quando segue:

• rifiuti domestici, sacchetti di plastica e cose via
• legname verniciato o impregnato, estremamente tossico
• davole di legno laminato
• legna di scarto.

Questi materiali possono danneggiare il prodotto e inquinare l'atmosfera.

Nota importante! Non utilizzato mai liquidi inflammabili come benzina, cherosene, alcohol denaturato o simili per accendere il fuoco. Ciò potrebbe causare lesioni personali e danni al prodotto.

5.3 Lunghezza e quantità della legna

La lunghezza massima dei ciocchi da utilizzare è di 50 cm. L'émissione nominale di calore della produit è di 6,5 kWh. Il requisito calculato per l'émissione nominale di calore è di 2,3 kg di legna di qualità agli.

Un fattore importante per ottener un funzionamento efficiente della stufa è rappresentato dalle dimensioni dei ceppi, che devono essere le seguenti:

ITALIANO

Fascine:

Lunghezza: 40 - 45 cm

Diametro: 2 - 5 cm

Quantità per un'accensione: 8 - 10 pezzi

Legna da ardere (spaccata):

Lunghezza reccommando: 35 cm

Diametro: circa 8 - 12 cm

Intervalli di aggianta della legna: circa ogni 45 minuti

Aumento della fiamma: 1,8 kg

Quantità per carica: 3 pezzi

5.4 Prima accensione

• Accendere il fuoco come descripto nella sezione «5.5 Utilizzo quotidiano».
• Accendere il fuoco e mantenerlo vivo per un paio di ore, facendo defluire dall'ambiente il fumo e l'odore generati dal prodotto.
  Ripetere esta operazione un paio di volte.

Nota importante! L'émissione di odori nel corso del primo utilizzato della stufa è del tutto normale.

Prodotti verniciati: è probabile che quando viene utilizzata per la prima volta, la stufa emetta un gas irritante ed emani un odore sgradevole. Il gas non è velenoso, tuttavia si consiglia di键盘 auminare la ventilazione del locale. Lasciare che il fuoco arda con un tiraggio elevato sono che tutte le traccce di gas scompaiono e non sono più presenti fumo o cattivi odori.

Prodotti smaltati: Le prime volte che si utilizza una stufa nuova poto formarsi sulla superficie dell'acqua di condensa. Per evitare che le macchie diventino permanenti, è importante che la condensa venga asciugata immediamente.

5.5 Utilizzo quotidiano

Il prodotto è stato progettato per l'impiego della combustione intermittente, con la quale si intende il normale utilizzo della stufa, ovvero l'attesa della formazione della brace prima di aggiungere altra legna.

• Aprire le prese d'aria (fig. 5B-C), (quando la maniglia è calda è opportuno utilizzato un dato).
• Collocare due ceppi di medie dimensioni su ciascun lato della camera di combustione.
• Sistemare tra la legna dei fogli di giornale appallottolati oppure dei trucoli,aggiungervi alcune fascine disposte a incrocio e accendere i fogli di giornale. Aumentare gratamente la quantità di legna.
• Lasciare la porta leggermente aperta finché la legna non prende fuoco. Chiudere la porta e la valvola di accensione quando si è certi che il fuoco abbia preso bene.
• Regolare la presa d'aria superiore in modo da ottenere il tasso di combustione per il livello di riscaldamento desiderato (fig. 5B).

L'émissione di calore nominale si ottiene quando la presa d'aria superiore è aperta al 75% circa.

5.6 Aggiunta di legna

• Ogni carica di legna dovrebbe bruciare sino alla cenere prima di poter aggiungere nuova legna. Aprire leggermente la porta per consentire l'annullamento della pressione negativa, quando aprirla completeness.

• Aggiungere la legna e verificare che la presa d'aria superiore resti completamente aperta per alcuni minuti fino a quando la legna non prende fuoco.
  L'apertura della presa d'aria superiore (fig. 5B) cui esere ridotta una volta che la legna ha preso bene fuoco.

Nota importante! Esiste il pericolo di surriscaldamento. La stufa non deve mai essere utilizzata in maniera da provocare il surriscaldamento.

Il surriscaldamento si verifica quando si colloca una quantità eccessiva di legna nella stufa e/o quando si lascia la presa d'aria completenesse aperta per troppo tempo. Se una qualsiasi parte della stufa diventa incandescente, significica che la temperatura è troppo elevata. Se ciò accade, ridurre immediatamente l'apertura della presa d'aria.

Se si sospetta un tiraggio eccessivo o insufficiente della canna fumaria, rivolgersi a un tecnico specializzato. Per ulteriori informazioni, vedere ancche lesezioni «2.0 Dati tecnici» e «4.5 Canna fumaria e condotto».

5.7 Utilizzo della stufa nel passaggio da inverno a primavera

Durante un periodo di transizione con improvvisi cambiamanti climatici, nel tiraggio di fumo passivo o in presenza di vento forte, il tiraggio della canna fumaria potrebbe non funzionare al meglio e i fumi della combustione potrebbe restare nel locale dove si trovava la stufa.

In questi casi, si consiglia di utilizzare una quantità inferiore di legna e lasciare completenesse aperte le prese d'aria in modo che la legna bruci più rapidamente e venga mantenuto il corretto tiraggio della canna fumaria.

Per evitare accumuli di cenere, rimuoverla più spesso del solito.

Vedere la sezione «6.2 Eliminazione dellacene»

6.o Manutenzione

6.1 Pulizia del vetro

I caminetti Jôtul C 21/22 dispono delsystemadi pulizia ad aria del vetro. Attraverso la presa d'aria di tiraggio, l'aria viene risucchiata nella parte superiore della stufa e spinta verso il basso lungo la parte interna del vetro.

Di tanto in tanto è necessario rimuovere l'accumulo di cenere alla superficie interna del vetro. La quantità di fuliggine che può depositarsi sul vetro può dipendere dall'entità del tiraggio locale oppure alla regolazione del controllo dell'aria.

Un buon suggerimento: Per la pulizia generale, utilizzare carta da cucina, impregnarla di acqua boliente ed immergerla nellacene. Strofinare il vetro con la carta: La maggior parte della fuliggine verrà via. Sciacquare il vetro con acqua pulita ed asciugarlo completamente prima di accendere il camino. Se fosse necessario pulire il vetro più a fondo, si raccomanda un prodotto detergente per vetri.

6.2 Eliminazione dellacene

• Rimuovere lacene solo quando il caminetto è freddo.
• Raschiare laceneattraverso lagrata,lasciandonecomunque una piccola quantitàper formareuno strato protettivo sul fondo.
• Vedere inoltre la descrizione relativa alla rimozione della cenere qui di seguito. «3.o Misure di sicurezza».

6.3 Pulizia del camino ed eliminazione della fuliggine

Puo darsi che durante l'utilizzo della stufa si depositi della fuliggine all'interno della stessa. La fuliggine è estremamente isolante e ridurà il potere calorifico della stufa. Se i depositi di fuliggine si accumulano durante l'utilizzo del prodotto, è possible rimuoverli confacility utilizzato l'apposto utensile.

Per evitare che si formi uno strato di condensa di creosoto o acqua, a intervalli regolari di tempo è importante augmentare il calorie del fuoco per asciugare Completely lo strato di condensa. Per otteneri miglioruri risultati dal prodotto, è necessario effettuire agli anni la pulizia interna. Un buon momento per farlo è quando si pulisce la canna fumaria e il condotto di scarico dei fumi.

6.4 Pulizia del condotto del fumo

Il condotto deve essere pulitoattraverso la porta del camino. E necessario prima rimuovere il parafiamma.Fare riferimento al paragrafo correlato in.Vedere la sezione «7.o Assistenza»

6.5 Controllo del camino

Jotul consiglia di controllare personalmente e con attenzione il camino dopo averne eseguito lo sfiato/pulizia. Controllare che non vi siano crepe su tutte le aree di superficie visibili. Verificare che tutte le giunzioni siano ermetiche e che le guarnizioni siano posizionate correttamente. Qualsiasi guarnizione che presenti segni di usura e deformazione deve essere sostituita.

Pulire a fondo la scanalatura della guarnizione,aggiungere adesivo ceramicico (acquistabile presso il rivenditore locale Jotul) e premere la guarnizione nella posizione corretta. Il giunto si asciughera rapidamente.

6.6 Manutenzione esterna

I prodotti verniciati possono, dopo diversi anni d'uso, cancellare colore. Prima di applicare nuova vernice, è necessario pulire la superficie e spazzolare via le particelle residue.

I prodotti smaltati devono essere puliti solo con un panno pulito e non umido. Non utilizzato acqua né sapone. Eventuali macchie possono essere rimoso con prodotti detersivi (prodotti per il forno eosi via).

ITALIANO

7.o Assistance

Attenzione! Non è consentito apportare al prodotto modifiche non autorizzate!

Utilizzare solo parti di ricambio originali!

7.1 Sostituzione del parafiamma (fig. 7)

Rimozione del parafiamma

Sollevare leggermente il parafiamma (A) verso l'alto e sfilarlo. Farlo passare aattraverso il portello. Attenti, esta parte è molto pesante!

Installazione del parafiamma

Sollevare il parafiamma nel camino e sistemarlo sopra le bugne (fig. 7A) assicurandosi che aderisca bene lateralmente e posteriormente.

7.2 Sostituzione delle piastre di combustione (fig. 7)

Rimuovere le piastre di combustione sollevandole leggermente e sfilandore (C). Utilizzare un cacciavite per inclinarle se sono bloccate. Rimuovere quando la piastradi combustione posteriori (D).

7.3 Rimozione/installazione del portello

Si consiglia di aprire il telaio frontale per rimuovere il portello. Ciò si effettua tirando il pomello collocato sul lato destro (fig. 5-A). Rimuovere i perni e sollevare il portello dai cardini. Attenzione! La porta è pesante.

8.o Risoluzione dei problemi

Scarso tiraggio

• Controllare la lunghezza della canna fumaria e verificare che sua conforme con le leggi e le norme nazionali. Verificare che la sezione trasversale minima della canna fumaria sua sufficientemente ampia. Per ulteriori informazioni, vedereanche lesezioni «2.0 Dati tecnici»e «4.5 Canna fumaria e condotto'.
• Verificare che non ci sia nulla che impedisca il deflusso del fumo: rami, alberi eosi via.

Spegnimento del fuco

• Accertarsi che la legna sia sufficientemente secca.
• Verificare che ci sia una pressione negativa nella stanza, spegnere le ventole meccaniche e aprire una finestra nelle vicinanze della stufa.
• Controllare che la presa d'aria sia aperta.
• Controllare che lo scarico dei fumi non sia intasato alla fuliggine.

Accumulo anomalo di fuliggine sul vetro

É inevitabile che si accumuli della fuliggine sul vetro, ma la sua quantità dipende da:

• Umidità della legna
• Condizioni di tiraggio del locale
  Regolazione della presa d'aria.

Gran parte della fuliggine viene normalmente bruciata quando la presa d'aria è completamente aperta e il fuoco arde vivacamente nella stufa. Vedere «Suggerimento utile» nella sezione «6.1 Pulizia del vetro».

9.o Accessori opzionali

Adattatore speciale per canna fumaria - n. cat. 340856 (fig. 6)

Installazione

• Collegare la canna fumaria all'adattatore speciale.
• Sagomare un tassello di legno delle giuste dimensioni (145mm) e fissarlo nei due solchi siti all'interno della parte inferiore dell'adattatore (fig. 6A).
• Stabilire dove devono essere collocati nel camino la canna fumaria e l'adattatore.
• Fissare l'adattatore circa 5-10 mm soprà il camino.
  Note: Assicurarsi che il centro sia allineato con quello dello sbocco della canna fumaria
• Dopo aver inserto la cassetta passare una mano atraverso lo sbocco,iegare e far scopere l'adattatore dall'apertura utilizzando il tassello di legno.
• Piegare nuovamente per bloccare il collegamento.

Notaligiunti devono essere complemente sigillati. Eventuali fuoriuscite d'aria potrebbero causare un cattivo funzionamento.

Pannello frontale per Jøtul C 21/C 22

- N. Cat. 340895 (fig. 9)

Contiene: 2 pannelli laterali e 1 pannello superiore in smalto blu-nero.

Il pannello frontale rende possible installare la cassetta in un camino di dimensioni maggiori - fino a 555 mm di altezza e 810 mm di larghezza.

DEUTSCH

Inhaltsverzeichnis
