| Tipo di prodotto | Stufa a legna in ghisa |
| Marca e modello | Jøtul F 270 |
| Materiale | Ghisa |
| Combustibile | Solo legna |
| Potenza termica nominale | 6,5 kW |
| Rendimento | 77% a 6,7 kW |
| Tasso di CO (13% O₂) | 0,10% |
| Temperatura dei fumi | 327 °C |
| Tiraggio raccomandato | 12 Pa |
| Portata massica dei fumi | 5,5 g/s |
| Diametro del condotto di raccordo | 150 mm (sezione 177 cm²) |
| Lunghezza massima dei ciocchi | 30 cm |
| Peso (secondo configurazione) | Da 120 kg (solo focolare) a 160 kg (base in ghisa con porta vetrata) |
| Modalità di funzionamento | Intermittente |
| Collegamento | Superiore o posteriore (modificabile) |
| Opzioni disponibili | Set di rotazione, decorazioni in pietra ollare o vetro, rivestimenti |
| Manutenzione ordinaria | Svuotamento del cassetto cenere, pulizia del vetro, controllo delle guarnizioni |
| Sicurezza | Rispetto delle distanze dai materiali combustibili, utilizzo di pezzi originali |
| Norma | EN 13240 |
Domande frequenti - F 270 Jøtul
Domande degli utenti su F 270 Jøtul
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Riscaldamento in formato PDF gratuitamente! Trova il tuo manuale F 270 - Jøtul e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. F 270 del marchio Jøtul.
MANUALE UTENTE F 270 Jøtul
IT - Manuale di installmente con dati tecnici 33
Materiale: Stopejern
Overflatebehandling:Sort-/gralakk
Type brensel: Ved
Tulipesa: n.120 kg
- matalilla jaloilla: n. 130 kg
- korkeilla jaloilla: n. 132 kg
- jalkaelementill: n. 141 kg
-valurutasokkella: n.157 kg
-valurautosokkelle, jossa lasi: n.160 kg
Varusteet: Katso 5.o Lisavarusteet

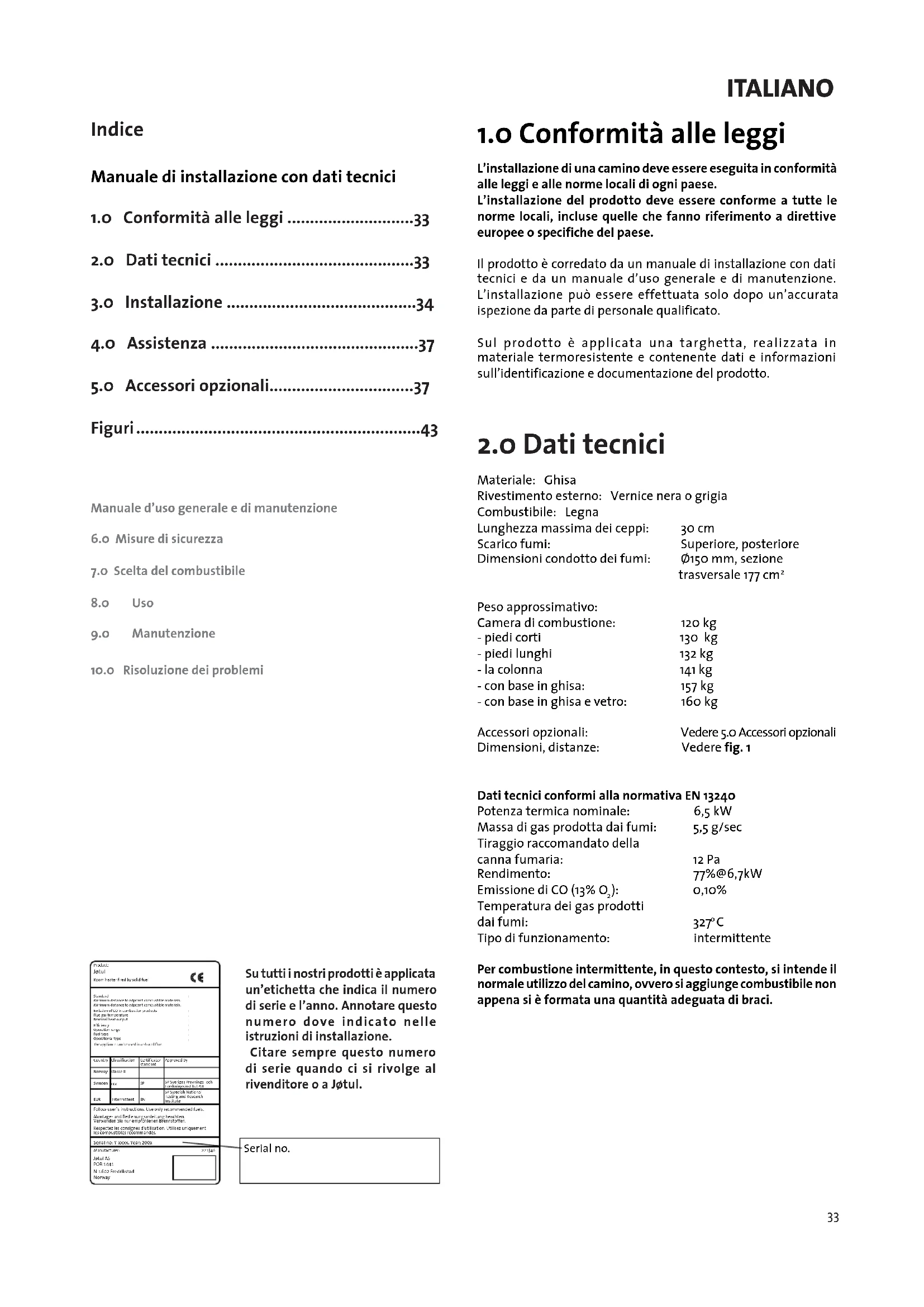

Manuale di installmente con dati tecnici
1.0 Conformità alle leggi 33
2.0 Dati tecnici 33
3.0 Installazione 34
4.0 Assistenza 37
5.o Accessori opzionali. 37
Figuri. 43
Manuale d'uso generale e di manutenzione
6.o Misure di sicurezza
7.0 Scelta del combustible
8.o Uso
9.0 Manutenzione
10.0 Risoluzione dei problemi
Sutti nostri prodotti è applicata un'etichetta che indica il numero di seri e l'anno. Annotare quello numero dove individato nelle istruzioni di installmente.
Citare sempre questo numero di serie quando ci si rivolge al rivenditore o a Jotul.
Serial no.
1.o Conformità alle leggi
L'installazione di una camino deve essere eseguita in conformità alle leggi e alle norme locali di agli paese.
L'installazione del prodotto deve essere conforme a tutte le norme locali, incluse quale che fanno riferimento a direttive europeo o specifiche del paese.
Il prodotto è corredato da un manuale di installmente con dati tecnici e da un manuale d'uso generale e di manutenzione. L'installazione può essere effettuata solo dopo un'accurata ispezione da parte di personale qualificato.
Sul prodotto è applicata una targhetto, realizazione in materiale termoresistente e contente dati e informazioni sull'identificazione e documentazione del prodotto.
2.0 Dati tecnici
Materiale: Ghisa
Rivestimento esterno: Vernice nera o griglia
Combustible: Legna
Lunghezza massima dei ceppi: 30 cm
Scarico fumi: Superiore, posteriori
Dimensioni condotto dei fumi: 0150 mm, sezione
trasversale 177~cm^2
Peso approximativo:
Camera di combustione: 120 kg
-piedicorti 130 kg
- piedi lunghi 132 kg
-la colonna 141 kg
-con base in ghisa: 157 kg
-con base in ghisa e vetro: 160 kg
Accessoriorpizzionali: Vedere 5.o Accessori pzzionali
Dimensioni, distance: Vedere fig. 1
Dati tecnici conformi alla normativa EN 13240
Potenza termica nominale: 6,5 kW
Massa di gas prodotta dai fumi: 5,5 g/sec
Tiraggio racommando della
canna fumaria: 12 Pa
Rendimento: 77%@6,7kW
Emissione di CO (13% O₂): 0,10%
Temperatura dei gas prodotti
dai fumi: 327°C
Tipodi funzionamento: intermittente
Per combustione intermittente, in quello contesto, si intende il normale utilizzo del camino, ovvero si aggiunge combustibile non appena si è formata una quantità adeguata di braci.
ITALIANO
Legna
L'efficienza di Jotul F 270 garantisce una potenza termica nominale di 6,5 kW. Cio equivale a un consumo di circa 2,0 kg di legna di buona qualità all'ora. Un altro fattore importante per ottenere un funzionamento efficente della stufa è rappresentato dalle dimensioni dei ceppi, che devono essere le seguenti:
Fascine:
Lunghezza: 20-30 cm
Diametro: 2-5 cm
Quantità per un'accensione: 6-8 pezzi
Legna da ardere (spaccata):
Lunghezza: 25 cm
Diametro: circa 8 cm
Intervalli di aggiunta della legna: circa ogni 45 minuti
Aumento della fiamma: 1,5 kg
Quantità per carica: 3 pezzi
L'émissione di calorie nominale si ottiene quando la presa d'aria superiore è aperta al 50% circa (fig. 10A) e la maniglia della valvola di accensione fuoriesce di circa 1-2 cm (fig. 10B).
In questa posizione la valvola di accensione è completamente chiusa ma la gratà è aperta.
3.o Installazione
3.1 Pavimento
Basamento
É importante accertarsi che le dimensioni dei basamenti siano adatte al camino. Cf. «2.0 Dati tecnici» per le specifiche sul peso. Durante l'installazione, si consiglia di rimuovere la pavimentazione non fissata al sottofondo (pavimento antivibrante).
Protezione del pavimento in legno
Se la stufa deve essere installata su un pavimento in legno, coprige il pavimento molto e di fronte la stufa con una piastra di metallo o altre materiale non inflammabile. Lo spessore minimo consigliato è o,9 mm.
Eventuali pavimentazioni in materiali inflammabili come linoleum, moquette, ecc. devono essere rimosse da quello la piastra di protezione del pavimento.
Requisiti per la protezione di pavimento infiammabile davanti alla stufa
La piastra anteriore deve essere conforme alle leggi e alle norme nazionali.
Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installmente.
3.2 Pareti
Distanza da pareti in materiale inflammabile (vedere fig. 1)
É possiblè utiliszzare la stufa con il condotto dei fumi non isolante a condizione che le distanze dalle pareti in materiale inflammabile siano uguali nelle indicate nella fig. 1.
Distanza dal muro tagliafuoco
Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installmente.
Requisito del muro tagliafuoco
Il muro tagliafuoco deve aveuno spessore di almeno 100 mm ed essere realizzato in blocchi di calcestruzzo a mattone o calcestruzzo leggero. è possibile utilizzato ancche other materiali e strutture provviste della necessaria documentazione.
Distanza da pareti in materiale non inflammabile
Per parete in materiale non inflammabile si intende un muro non portante in cemento o mattoni.
Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installmente.
3.3 Soffitto
La distanza minima tra la stufa e il soffitto in materiale inflammabile deve essere almeno di 1000 mm.
3.4 Canna fumaria e condotto
- La stufa può essere connessa a una canna fumaria e a un condotto dei fumi che siano approvati per stufe a combustibile solido con temperatura del gas prodotto dal fumo specificato nella sezione»2.o Dati tecnici|.
- La sezione trasversale della canna fumaria deve avere almeno le stesse dimensioni della sezione trasversale del condotto. Per calculare la sezione trasversale corretta della canna fumaria, vedere la sezione «2.o Dati tecnici».
- É possible collegare più stufe a combustible solido alla stessa canna fumaria, a condizione che la sezione trasversale della canna fumaria sua sufficientemente ampia.
- Il collegamento con la canna fumaria deve essere effettuato in conformità alle istruzioni di installmente fornite dal produttore della stessa.
- Montare e posizionare provvisoriamente la stufa, nella praticare alcun foro nella canna fumaria, in modo da individuare la corretta posizione della stufa e del foro sulla canna fumaria. Per le dimensioni minime, vedere fig. 1.
- Assicurarsi che il condotto sia inclinato verso l'alto, verso la canna fumaria.
- Utilizzare un condotto provvisto di portello che consenta di effettuarne la pulizia.
É particularmente importante che i collegamenti siano abbastanza flessibili. Cio serve a impedire che un assestamento nell'installazione possa causare la formazione di crepe.
Nota importante! Un collegamento corretto ed ermetico è molto importante per il funzionamento corretto del prodotto.
Il tiraggio della canna ; vedere ancche lesezioni «2.o Dati tecnici».
Se il tiraggio è troppo forte, è possible controllario installando e azionando una valvola di tiraggio.
3.5 Montaggio prima dell'installazione
Nota importante! Prima di procedere all'installazione, ispezionare la stufa e accertarsi che non sia danneggiata. Il prodotto è pesante. Sarà necessario chiedere aiuto per installare e sistemare la stufa in posizione.
- La versione standard del prodotto viene consegnata in due scatoloni di imballaggio. Uno contiene la stufa e l'alto le gambe opzionali, lunghe o corte oppure la colonna.
- Dopo aver disimballato il prodotto, rimuovere la griglia per lacene e lo schermo termico.
- Sollevare e rimuovere la piastra superiore, la griglia di ventilazione e il fornello.
- Sollevare e rimuovere lo scudo termico posteriore in acciaio fissato con tre viti, due sopra e una ricerca. Vedere fig. 9A.
- Ispezionare il prodotto per assicurarsi che sia privo di danni e che le manopole di regolazione funzionino.
- Stendere l'imballaggio in cartone e posizionarvi sopra il pallet in legno. Adagiarvi la stufa sul lato posteriore.
Jøtul F 271/F 272 - Montaggio delle gambe
- Svitare le viti presentiagli angoli della stufa e fissare le gambeutilizzando taliviti, come migliorato nella fig. 2 A.
- Fissare il pezzo di rinforzo tra le gambe posteriori. Vedere fig. 3 A.
- Per proteggere il pavimento dal calore sviluppato dal prodotto, è necessario utilizzato lo scudo termico fornito. Fissarlo alle 4 viti, come migliorato nella fig. 4.
- Sara necessario chiedere aiuto e sollevare con cautela il prodotto.
- Regolare il prodotto utilizzato le 4 viti di regolazione presenti in clascun angolo (vedere fig. 3 B).
- Fissare lo scudo termico posteriore in acciaio inserendo per prime le viti superiori. Sollevarlo leggermente, quando abbassarlo e fissarlo con la vita inferiore.
- Riposizionare la piastra superiore con la griglia di ventilazione e il fornello.
Jøtul F 273 - Montaggio della colonna
- La colonna è composta da 4 parti: la base, le 2 parti che costituisce lo colonna e una camera d'aria.
- Fissare le sezioni della colonna utilizzando i 2 bulloni M8 x 25 e 2 bulloni M6 x 25, come migliorato nella fig. 5A.
- Fissare la colonna alla piatra per pavimento utilizzato i quattro bulloni (M8 x 25) (vedere fig. 5B-6B).
Piastra reversible
Se è necessario montare la piastra reversible, si consiglia difarlo in questa fase, prima di fissare la piastra di base alla stufa. Vedere le istruzioni di installmente fornite con la piastra reversible.
- Fissare la colonna alla piastra base della stufa utilizzando i quattro bulloni (M8 x 20) (vedere fig. 5C). Le giunture della colonna devono essere di fronte alle parti laterali del prodotto e l'uscita per l'aria esterna deve essere di fronte alle parti posteriori (nella sezione 4.1 vedere Circolazione dell'ariaattraverso la base).
- Sarà necessario chiedere aiuto e sollevare con cautela il prodotto.
- Regolare il prodotto utilizzato le 4 viti di regolazione presenti in ciascun angolo (vedere fig. 6A).
- Fissare lo scudo termico posteriore in acciaio inserendo per prime le viti superiori. Sollevarlo leggermente, quando abbassarlo e fissarlo con la vita inferiore.
- Posizione are la piastra superiore con la griglia di ventilazione e il fornello.
- Svitare le viti presentiagli angoli della stufa e fissare le gambeutilizzando taliviti, come migliorato nella fig. 2 A.
- Per proteggere il pavimento dal calore sviluppato dal prodotto, è necessario utilizzato lo scudo termico fornito. Fissarlo alle 4 viti, come migliorato nella fig. 4.
- Sara necessario chiedere aiuto e sollevare con cautela il prodotto.
- Regolare il prodotto utilizzato le 4 viti di regolazione presenti in ciascun angolo (vedere fig. 3 B).
- Fissare lo scudo termico posteriore in acciaio inserendo per prime le viti superiori. Sollevarlo leggermente, quando abbassarlo e fissarlo con la vita inferiore.
- Ripositionare la piastra superiore con la griglia di ventilazione e il fornello.
In caso di utilizzo dell'alimentazione dell'aria esterna attraverso la presa d'aria esterna, collegare in questa fase un tubo flessibile da 100 mm a tale presa (Fig. 4C) sul prodotto.
ITALIANO
Installazione con alimentazione dell'aria esterna
- Portare la leva posta sulla presa d'aria esterna in posizione avanzata (Fig. 10 A).
- Fissare il tubo flessibile alla presa d'aria esterna usando una fascetta stringitubo. Nota: accertarsi che il tubo flessible sia sufficientemente lungo per evitare il ricorso a giunti.
- Spingere la base in ghisa versus la camera di combustione e, alto stesso tempo, spingere il tubo dell'aria esterna atraverso il piede e, se necessario atraverso l'apertura nel bordo posteriore della base in ghisa.
- Fissare la base alla camera di combustione usando le 4 viti (M8× 30mm) containute nel sacchetto.
- Con l'aiuto di un assistente, sollevare con cautela il prodotto e posizionarlo correttamente sopra l'alimentazione dell'aria esterna.
- Se necessario, regolare l'altezza del prodotto tramite le viti di regolazione poste sotto il piede (Fig. 3B).
Installazione sensa alimentazione dell'aria esterna
- Fissare la base alla camera di combustione usando le 4 viti (M8× 30mm) containute nel sacchetto.
- Con l'auto di un assistente, sollevare con cautela il prodotto.
- Se necessario, regolare l'altezza del prodotto tramite le viti di regolazione poste sotto il piede (Fig. 3B).
Jøtul F 275 - Base in ghisa con porta in veto (Fig. 15 e 16)
- Per proteggere il pavimento dal calore sviluppato dal prodotto, è necessario utilizzato lo scudo termico fornito. Fissarlo alle 4 viti, come migliorato nella fig. 4.
- Montare la base in ghisa come indicato nella sezione "Jøtul F 274 - Base in ghisa."
- Fissare il cardine per la porta in vetro alla base mediante le viti M6 x 20 mm, contenate nel sacchetto per la porta in vetro (Fig. 15 A).
- Prima di serrare le viti, inseire la molla tra i fori filettati e il cardine (Fig. 15 B).
- Avvitare saldamente in posizione l'altra estremita della molla (Fig. 16 A).
- Fissare l'ammortizzatore all'interno della porta in vetro, in posizione centrale (Fig. 16 D).
Nota: per un corretto posizionamento della porta, la distanza tra la porta e la base delve risultare uniforme. Se necessario, regolare la porta avvitando o svitando le due viti (Fig. 16 C).
Circolazione dell'aria esterna
Con il modello F 270 è possibile ottenere la circolazione dell'aria esterna direttamente nel prodottoattraverso la base oppuretramite il tubo flessibile che prende aria alla canna fumaria esterna per intradarla al condotto di collegamento del prodotto.
Circolazione dell'aria atraverso la base
- Segnare il punto in cui verra installato il prodotto e praticare un foro nel pavimento per inserivi il tubo dell'aria esterna.
- Praticare un foro nell'apertura presente nella parte posteriore della colonna (fig. 5A) e montare il condotto dell'aria come molto significato nella fig. 7A.
L'aria viene prelevata direttamente dall'esterno o alla canna fumaria tramite le prese d'aria.
- Utilizzando una fascetta per tubi, fissare un tubo flessibile 100 mm direttamente al condotto di collegamento della stufa (fig.5C-B), quindi fissarlo all'uscita sul muro o alla canna fumaria. Qualora fosse necessario restituire il prodotto, tenere in considerazione la lunghezza del tubo.
- Sarà necessario chiedere aiuto e sollevare con cautela il prodotto.
Montaggio del condotto di scarico dei fumi
Il prodotto viene fornito dal fabbricante con lo scarico dei fumi predisistono nella parte superiore. Se si desidera montare posteriormente il condotto di scarico dei fumi, seguire le istruzioni riportate di seguito:
- Sollevare la piastra superiore.
- Sollevare lo scudo termico posteriore (in ghisa) fissato con 3 viti, due sopra e una ricerca. Vedere fig. 9.
- Agendo dall'interno, utilizzato un martello per forare l'apertura presente sullo scudo termico.
- Invertire la posizione del coperchio e dello scarico dei fumi (fig. 8) e fissarli.
- Fissare lo scudo termico posteriore in acciaio inserendo per prime le viti superiori. Sollevarlo leggermente, quando abbassarlo e fissarlo con la vita inferiore.
- Inserire il condotto dei fumi nelle scarico e fissarlo saldamente con una guarnizione.
Nota importante è importante che i giunti e i condotti dei fumi siano completenessigillati.Lepurdite d'aria possono impedire il corretto funzionamento del condotto dei fumi.
3.6 Comandi di controllo (fig. 10)
Quando il prodotto è installato, verificare sempre i dispositivi di controllo che devono muoversi confacilitye funzionare in maniera soddisfacente.
La stufa Jotul F 270 è dotata dei seguenti dispositivi di controllo:
Presa d'aria fig. 10A
Posizione a sinistra: chiusa
Posizione a destra: aperta
Valvola di accensione fig. 10B
In除去： chiusa
In fuori: aperta
Grata oscillante fig. 10B
La maniglia di destra viene spinta in quello e tirata in fuori
Maniglia della porta fig.10C
Per après, tirare la maniglia.
3.7 Eliminazione dellacene
Jotul F 270 possiede un ceneraio che rende più simplice rimuovere la cenere.
- Rimuovere la cenere solo quando la stufa è fredda.
- Spingere/tirare più volte la maniglia della griglia dellacene/ valvola di accensione in modo che lacene cada nel cenerio.
- Estrarre il ceneriao e svuotarlo dellacene riponendola in un contentitore non inflammabile.
- Lasciare sempre dellacene a protezione del fondo della stufa.
Per il resto, vindere la descrizione della procedura di rimozione dellacene nel manuale d'uso generale e di manutenzione, al Punto «6.1 Precauzioni generali antincendio»
4.o Assistance
Attenzione! Non è consentito apportare al prodotto modifiche non autorizzate.
Utilizzato solo parti di ricambio originali.
4.1 Sostituzione di parafiamma e deflettore di aspirazione (fig. 11 e 12)
- I parafiamma poggiano sui sostegnilaterali (fig. 11 A), nella bordo posteriori poggia sulla piastra refrattaria (fig. 11 B). Sollevare il bordo anteriore del parafiamma, spostandolo verso destra, abbassare il bordo sinistro ed estrarlo.
- Il deflettore di aspirazione in ghisa, collocato sopra il parafiamma, è fissato da due viti nella parte anteriore (fig. 12A), quando la parte posteriori poggia nella scanalatura dello scarico dei fumi (fig. 12B). Sollevare leggermente il deflettore di aspirazione, tirarlo in avanti ed estrarlo inclinandolo.
- Per effettuare l'installazione, ripetere la procedura in ordine inverso.
4.2 Sostituzione di piastre refrattarie e piastra di base (fig. 13)
- Estrarre i parafiamma come descripto nella sezione precedente.
- Rimuovere le piastre reflattarie laterali (A) sollevandole leggermente e tirandole in avanti per circa meta lunghezza, quando estrarle sollevandole. Nota importante! Utilizzare con cautela e attenzione eventuali utensili, per non danneggiare le piastre in vermiculite.
- Svitare la vite sul retro della piastra refrattaria (B) e rimuovere la piastra.
Quindi sollevare la griglia (C) e la piastra di base (D) ed estrarla. - Per effettuare l'installazione, ripetere la procedura in ordine inverso.
- Quando si ricollocano la griglia e la piatra di base, verificare che le linguette che consentono il movimento grat a siano inserte nelle fessure presenti sul lato destro della piastra di base e nella scanalatura della griglia (vedere fig. 14).
5.o Accessori opzionali
5.1 Inserto rotante - codice cat. 350997
Le istruzioni per il montaggio sono incluse con il prodotto.
5.2 Decorazione
Decorazione in pietra ollare, superiore - codice cat. 350949
Decorazione in vetro, piatra superiore - codice cat. 350946
Decorazione in vetro, laterale - codice cat. 350947
Le istruzioni per il montaggio sono incluse con il prodotto.
Decorazione in vetro, porta - codice cat. 350948
Le istruzioni per il montaggio sono incluse con il prodotto.
Set vetro per Jotul F 275 codice cat. 361003
Rivestimento completo in pietra ollare, per Jøtul F 273 codice cat. 361007
Rivestimento completo in pietra ollare, per Jotul F 274 codice cat. 361008
Piano superiore in pietra ollare completo 50 mm codice cat. 361009.
Schermi termici, ollare (J0tul F 273 / J0tul F 274) - codice cat. 224042
