MANUALE UTENTE TESD 3 6 Li EINHELL

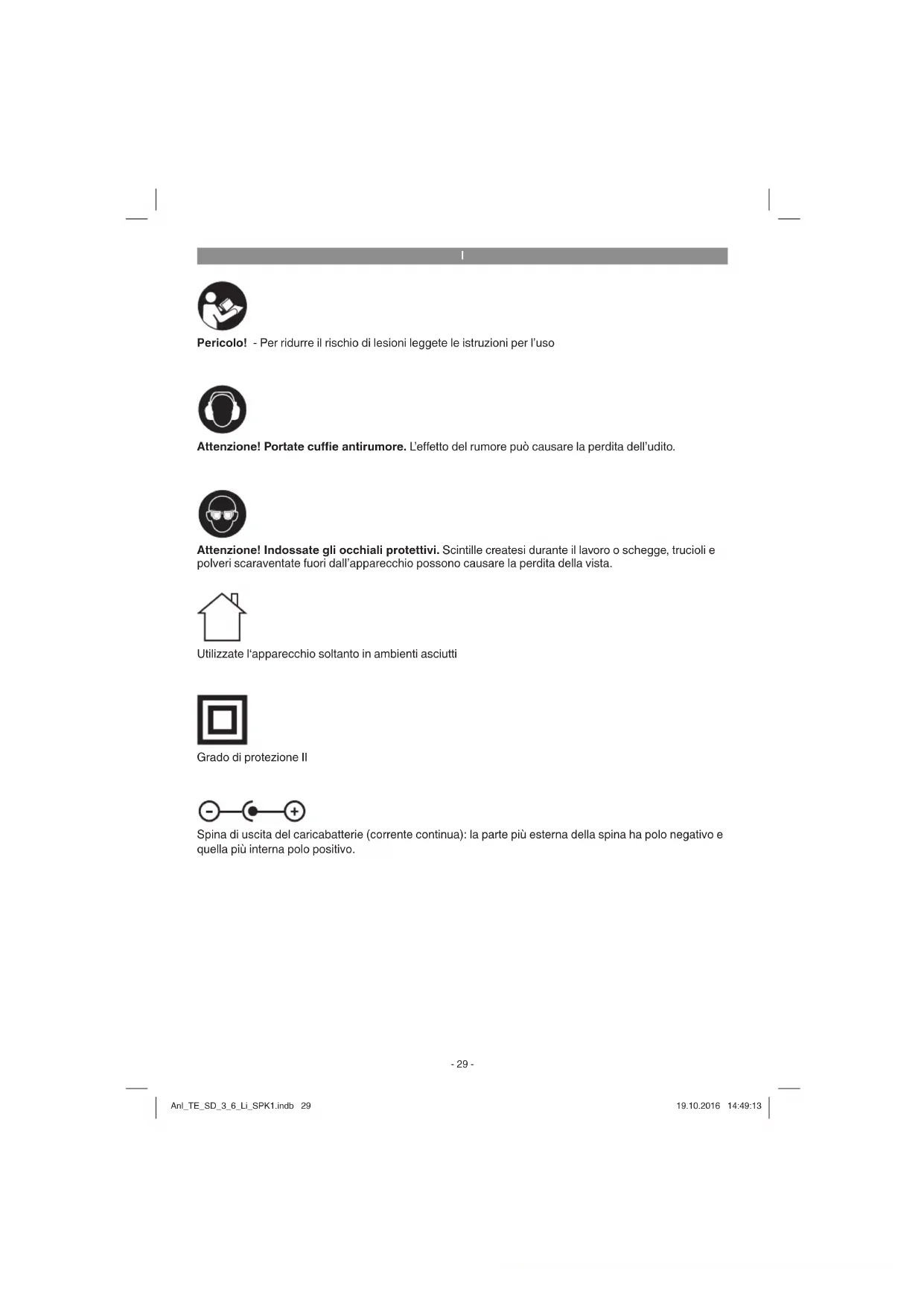

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista. Utilizzate l‘apparecchio soltanto in ambienti asciutti Grado di protezione II Spina di uscita del caricabatterie (corrente continua): la parte più esterna della spina ha polo negativo e quella più interna polo positivo. Anl_TE_SD_3_6_Li_SPK1.indb 29Anl_TE_SD_3_6_Li_SPK1.indb 29 19.10.2016 14:49:1319.10.2016 14:49:13I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

3. Impostazione del momento torcente

4. Supporto magnetico per viti

5. Indicatore di carica della batteria

6. Interruttore indicatore di carica della batteria

7. Tasto di bloccaggio

8. Stazione di ricarica

9. Interruttore ON/OFF

10. Commutatore rotazione sinistrorsa/destrorsa

12. Cavo di ricarica

13. Bussola di serraggio

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Avvitatore a batteria

Stazione di ricarica

Istruzioni per l‘uso originali

Avvertenze di sicurezza

L’avvitatore a batteria è adatto per svitare e avvi- tare viti. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Anl_TE_SD_3_6_Li_SPK1.indb 30Anl_TE_SD_3_6_Li_SPK1.indb 30 19.10.2016 14:49:1419.10.2016 14:49:14I

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...3,6 V d.c. Numero di giri a vuoto: ...........................200 min

Rotazione destrorsa/sinistrorsa: .........................sì Tensione di ricarica della batteria: .............6 V d.c. Corrente di ricarica della batteria: ............600 mA Tensione di rete del caricabatterie:....................... ............................................. 100-240V~ 50-60Hz Tempo di ricarica: ......................................... 3 ore Capacità della batteria ............................... 1,5 Ah Tipo di batteria: ........................................... Li-Ion Peso: ........................................................... 0,4 kg Pericolo! Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745. Livello di pressione acustica L

..............................................3 dB Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 60745. Avvitare senza percussione Valore emissione vibrazioni ah ≤ 2,5 m/s² Incertezza K = 1,5 m/s² Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Pericolo! Prima di mettere in esercizio l’avvitatore a batteria leggete assolutamente le seguenti avvertenze:

1. Ricaricate la batteria solo con il caricabatterie

2. Utilizzate solo inserti per cacciavite adatti e in

3. In caso di avvitamento su muri e pareti, veri-

fi cate che non siano presenti tubazioni nas- coste di gas e acqua o i fi li della corrente. Anl_TE_SD_3_6_Li_SPK1.indb 31Anl_TE_SD_3_6_Li_SPK1.indb 31 19.10.2016 14:49:1419.10.2016 14:49:14I

6.1 Ricarica della batteria (Fig. 2)

La batteria è protetta dalla scarica profonda. Un circuito di protezione integrato fa spegnere auto- maticamente l’apparecchio quando la batteria è scarica. In questo caso la sede dell’inserto smette di girare. Avviso! Non azionate l’interruttore di ON/ OFF se è intervenuto il circuito di protezione dell’apparecchio. Può danneggiare la batteria.

1. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di rete a disposizione.

2. Inserite il caricabatterie (11) nella presa e col-

legate il cavo di ricarica (12) con la stazione di ricarica (8).

3. Inserite dunque l‘avvitatore a batteria nella

stazione di ricarica (8). Il LED rosso sull‘indicatore di carica della batteria (5) segnala che la batteria viene ricaricata. Al ter- mine della ricarica il LED rosso si spegne e il LED verde si illumina. Avviso! Durante il processo di ricarica l’impugnatura si può riscaldare un po’, ma ciò è del tutto normale. Se la ricarica della batteria non fosse possibile, verifi cate:

che sia presente tensione di rete sulla presa di corrente;

che ci sia un perfetto contatto dei contatti di ricarica del caricabatterie. Se la ricarica della batteria continuasse a non essere possibile, spedite

e l’avvitatore al nostro servizio di assistenza clienti. Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell‘avvitatore a batteria.

6.2 Commutatore del senso di rotazione

(Fig. 3/Pos. 10) Con l’interruttore a scorrimento sopra l’interruttore ON/OFF potete regolare il senso di rotazione dell’avvitatore a batteria e assicurarlo contro un’accensione involontaria. Potete scegliere fra rotazione sinistrorsa e destrorsa. Per evitare danni al meccanismo, il senso di rotazione deve essere cambiato solo ad utensile fermo. Se l’interruttore a scorrimento si trova in posizione centrale, l’interruttore ON/OFF è bloccato.

6.3 Interruttore ON/OFF (Fig. 3 /Pos. 9)

Premete l’interruttore ON/OFF per accendere l’avvitatore a batteria. Per fermarlo basta lasciare andare l’interruttore.

6.4 Luce LED (Fig. 3/Pos. 2)

La luce LED (2) permette di illuminare ulterior- mente il punto da avvitare o da perforare. La luce LED (2) si illumina automaticamente non appena premete l’interruttore ON/OFF (9).

6.5 Regolazione dell’inclinazione

(Fig. 3+4/Pos. 7) L’avvitatore può essere bloccato in 2 diverse inc- linazioni. A tal fi ne premete il tasto di bloccaggio (7) e mettete l’avvitatore nella posizione desidera- ta. Poi mollate il tasto di bloccaggio (7). Attenzione! Prima della messa in esercizio, cont- rollate che l’avvitatore sia bloccato con la rispetti- va inclinazione.

6.6 Indicazione di carica della batteria

(Fig. 5/Pos. 5) Rimuovere l’avvitatore a batteria dal caricabatte- rie o dalla stazione di ricarica. Premete l’interruttore per l’indicazione di carica della batteria (6). L’indicatore di carica della bat- teria (5) segnala lo stato di carica per mezzo di 3 LED colorati. Tutti i LED sono illuminati: la batteria è completamente carica. Il LED giallo e quello rosso sono illuminati: la batteria dispone di una suffi ciente carica resi- dua. LED rosso: la batteria è scarica, ricaricatela. Anl_TE_SD_3_6_Li_SPK1.indb 32Anl_TE_SD_3_6_Li_SPK1.indb 32 19.10.2016 14:49:1419.10.2016 14:49:14I

6.7 Impostazione del momento torcente

(Fig. 5/Pos. 3) Il momento torcente per un determinato tipo di vite viene regolato con l’anello di regolazione (3). Il momento torcente dipende da molteplici fattori:

dal tipo e dalla durezza del materiale da la- vorare;

dal tipo e dalla lunghezza delle viti utilizzate;

dalle sollecitazioni a cui viene sottoposto il collegamento a vite. Il raggiungimento del momento torcente viene segnalato dal rumore del distacco dell’accoppiamento. Avviso! Impostare l’anello di regolazione per il momento torcente solo con l’utensile fermo.

6.8 Supporto magnetico per viti (Fig. 5/Pos. 4)

È possibile mettere le viti sul supporto magnetico per averle a portata di mano durante il lavoro.

6.9 Cambio dell’utensile (Fig. 6)

Avvertenza! Prima di ogni operazione (per es. cambio dell’utensile, manutenzione ecc.) portate il commutatore del senso di rotazione sull’avvitatore a batteria in posizione centrale. Tirate indietro la bussola di serraggio (13) e tene- tela saldamente. Inserite l’inserto (a) nella relativa sede (1), lascia- te andare la bussola di serraggio (13). Controllate il serraggio tirando la punta.

Utilizzate preferibilmente viti con autocentramen- to (per es. torx, intaglio a croce) che garantiscono un lavoro sicuro. Fate attenzione che l’inserto utilizzato e la vite corrispondano in forma e di- mensioni.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TE_SD_3_6_Li_SPK1.indb 33Anl_TE_SD_3_6_Li_SPK1.indb 33 19.10.2016 14:49:1419.10.2016 14:49:14I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TE_SD_3_6_Li_SPK1.indb 34Anl_TE_SD_3_6_Li_SPK1.indb 34 19.10.2016 14:49:1419.10.2016 14:49:14I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Mandrino, Batteria Materiale di consumo/parti di consumo * Inserti/punte per trapano Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TE_SD_3_6_Li_SPK1.indb 35Anl_TE_SD_3_6_Li_SPK1.indb 35 19.10.2016 14:49:1419.10.2016 14:49:14I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_TE_SD_3_6_Li_SPK1.indb 36Anl_TE_SD_3_6_Li_SPK1.indb 36 19.10.2016 14:49:1419.10.2016 14:49:14DK/N
