TESD 3 6 Li - Skruetrækker EINHELL - Gratis brugsanvisning og manual

Produkttype	Trådløs skruemaskine
Mærke	Einhell
Model	TESD 3 6 Li
Motor spænding	3,6 V DC
Tomgangshastighed	200 o/min
Rotationsretning	Fremad / bagud
Akku spænding	6 V DC
Ladestrøm	600 mA
Lader netspænding	100-240 V~ 50-60 Hz
Ladetid	3 timer
Akku kapacitet	1,5 Ah
Akku type	Lithium-ion
Vægt	0,4 kg
Momentindstilling	Ja, med indstillingsring
LED lys	Ja, indbygget
Vinkeljustering	2 låsbare positioner
Magnetisk bitsholder	Ja
Leveringsomfang	Skruemaskine, lader, ladestation, 9 bits, betjeningsvejledning, sikkerhedsforskrifter
Lydtryksniveau	57 dB(A) (usikkerhed 3 dB)
Lydeffektniveau	68 dB(A) (usikkerhed 3 dB)
Vibration (slagfri skruning)	ah ≤ 2,5 m/s², usikkerhed K=1,5 m/s²
Beskyttelsesklasse	Beskyttelsesklasse II (dobbelt isolering)
Tilsigtet brug	Skruning og afskruning af skruer i tørre omgivelser
Rengøring	Fugtig klud, ikke aggressive midler
Opbevaringstemperatur	5 til 30 °C, tørt og mørkt sted

Ofte stillede spørgsmål - TESD 3 6 Li EINHELL

Hvordan oplader jeg akkuen på Einhell TESD 3 6 Li skruemaskinen?

Tilslut laderen (11) til en stikkontakt, tilslut derefter ladekablet (12) til ladestationen (8). Placer skruemaskinen på stationen. Den røde LED lyser under opladning, den grønne LED angiver afsluttet opladning. Opladningstiden er ca. 3 timer.

Hvordan kontrollerer jeg akkuens ladestatus?

Tag skruemaskinen af laderen eller ladestationen, tryk derefter på ladeindikator knappen (6). LED'erne viser: tre LED'er tændt = fuldt opladet; gul og rød LED = tilstrækkelig ladning; kun rød LED = akku tom, oplad.

Hvordan indstiller jeg tilspændingsmomentet?

Drej momentindstillingsringen (3) til den ønskede position. Momentet afhænger af materialet og skruen. Når momentet er nået, frakobler koblingen med en skraldelyd. Indstil kun momentet, når apparatet er slukket.

Hvordan skifter jeg bits?

Sæt rotationsretningskontakten i midterposition for at låse apparatet. Træk låsebøsningen (13) bagud, indsæt bits i holderen (1), slip derefter bøsningen. Kontrollér låsningen ved at trække i værktøjet.

Hvordan vender jeg rotationsretningen?

Brug skydekontakten over tænd/sluk-kontakten (10). Skub den til venstre for fremadgående (skruning), til højre for baglæns (afskruning). Skift kun, når apparatet står stille for at undgå beskadigelse af gear.

Har skruemaskinen en belysning?

Ja, et LED-lys (2) tændes automatisk, når du trykker på tænd/sluk-kontakten (9) for at oplyse arbejdsområdet.

Hvordan vedligeholder jeg skruemaskinen?

Rengør apparatet efter hver brug med en fugtig klud og lidt sæbe. Brug ikke aggressive midler. Hold ventilationsåbningerne rene. Ingen indvendige dele kræver vedligehold. Til opbevaring, opbevar apparatet et tørt, mørkt og frostfrit sted (5-30 °C).

Hvad gør jeg, hvis akkuen ikke oplader?

Kontrollér først, at stikkontakten fungerer, og at ladekontakterne er rene. Hvis problemet fortsætter, send laderen og skruemaskinen til kundeservice. Fortsæt ikke med at bruge apparatet, hvis opladning ikke er mulig.

Hvordan bortskaffer jeg skruemaskinen ved endt levetid?

Smid ikke apparatet ud i husholdningsaffaldet. I henhold til EU-direktiv 2012/19/EF skal det afleveres på en indsamlingsplads for elektrisk og elektronisk udstyr. Emballagen kan genbruges.

Hvilke tilbehør leveres med skruemaskinen?

Leveringen omfatter: trådløs skruemaskine, en lader, en ladestation, 9 bits, original betjeningsvejledning og sikkerhedsforskrifter.

BRUGSANVISNING TESD 3 6 Li EINHELL

DK/ Original betjeningsvejledning N Akku-skruemaskine

S Original-bruksanvisning Batteridriven skruvdragare

HR/ Originalne upute za uporabu BIH Baterijski izvijač

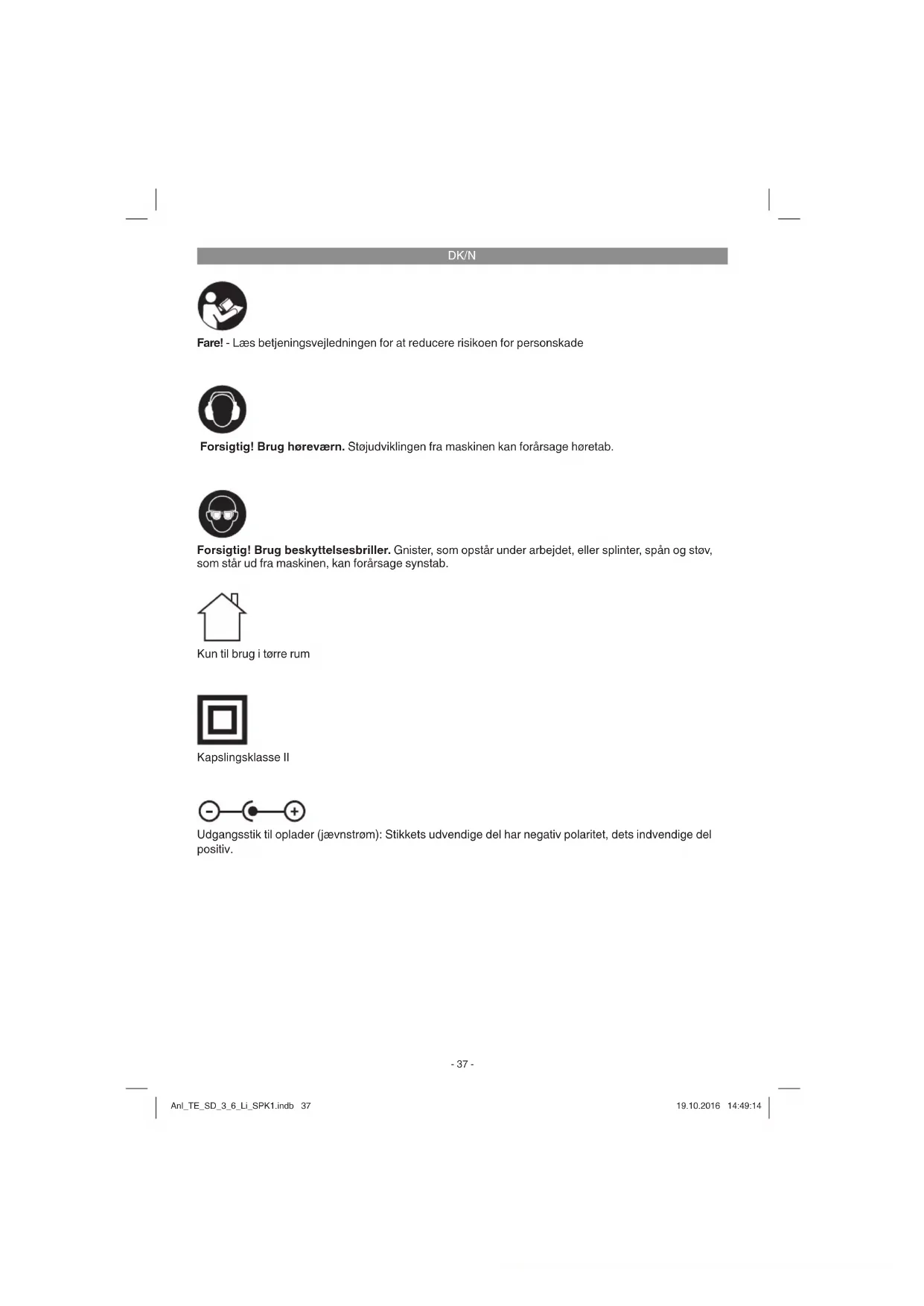

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Kun til brug i tørre rum

Kapslingsklasse II

Udgangsstik til oplader (jævnstrøm): Stikkets udvendige del har negativ polaritet, dets indvendige del positiv.

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/4)

1. Bitholder
2. Lampe
3. Indstilling af drejningsmoment
4. Magnet-skrueholder
5. Batteri-kapacitetsindikator
6. Knap batteri-kapacitetsindikator
7. Låseknap
8. Ladestation
9. Tænd/Sluk-knap
10. Omskifter venstre-/højregang
11. Oplader
12. Ladekabel
13. Låsemuff e

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op-

mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Akku-skruemaskine
- Oplader
- Ladestation
- 9x bits
• Original betjeningsvejledning
• Sikkerhedsanvisninger

Akku-skruemaskinen er beregnet til i- og udskruning af skruer.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

DK/N

4. Tekniske data

Spændingsforsyning motor: 3,6 V d.c. Omdrejningstal, ubelastet: 200 min ^-1 Højre-/venstregang: Ja Ladespænding akkumulatorbatteri: 6 V d.c. Ladestrom akkumulatorbatteri: 600 mA Netspænding oplader: 100-240V\~50-60Hz Ladetid: 3 t Akkubatteriets kapacitet 1,5 Ah Akkumulatorbatteri, type: Li-Ion Vægt: 0,4 kg

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN 60745.

Lydtryksniveau L_pA ..... 57 dB(A) Usikkerhed K_pA ..... 3 dB Lydeff ektniveau L_WA ..... 68 dB(A) Usikkerhed K_WA ..... 3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi.

Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
• Overbelast ikke maskinen.
- Lad i givet fald maskinen underkaste et efter-syn.
• Sluk maskinen, när den ikke benyttes.
• Bærhandsker.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risiko-faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.
2. Høreskader, såfremt der ikke bæres egnet høreværn.
3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Fare!

Nedenstående anvisninger skal læses, inden du tager akku-skruemaskinen i brug:

1. Lad kun akkupack'en op med den medfølgende oplader.
2. Brug kun intakte og formålsegnede skruebits.
3. Ved skruning i vægge og mure, skal disse først undersøges for skjulte strøm-, gas- og vandledninger.

DK/N

6. Betjening

6.1 Opladning af akkumulatorbatteri (fi g. 2)

Akkumulatorbatteriet er sikret mod dybafl adning. En integreret beskyttelseskreds kobler automatisk maskinen fra, när batteriet er afl adt. Bitholderen drejer så ikke mere rundt.

Bemærk! Tryk ikke på tænd/sluk-knappen, när beskyttelseskredsen har koblet maskinen fra. Batteriet kan tage skade.

1. Kontroller, at spændingsangivelsen på mærkepladen svarer til den forhåndenværende netspænding.
2. Stik opladeren (11) i stikkontakten, og forbind ladekablet (12) med ladestationen (8).
3. Stik nu akku-skruemaskinen i ladestationen (8).

Den røde lysdiode på akku-kapacitetsindikatoren (5) signalerer, at akkumulatorbatteriet er under opladning. Efter endt opladning går den røde lysdiode ud, og den grønne begynder at lyse.

Bemærk! Under opladningen kan håndtaget blive varmt, hvilket er helt normalt.

Hvis batteriet ikke kan oplades, skal du kontrollere.

• om der er netspænding i stikkontakten
- om forbindelsen til ladekontakterne på opla- deren er i orden.

Hvis batteriet stadigvæk ikke lader sig oplade, bedes du indsende

opladeren
- skruemaskinen
til vores kundeservice.

Sørg for at genoplade akkumulatorbatteriet rettidigt – så holder det længere. Genopladning skal under alle omstændigheder ske, hvis du konstaterer, at skruemaskinens ydelse er nedsat.

6.2 Drejeretningsknap (fi g. 3/pos. 10)

Med skydekontakten oven over tænd/slukknappen kan du indstille skruemaskinens omdrejningsretning og sikre skruemaskinen mod utilsigtet indkobling. Der kan vælges mellem venstre- og højregang. Skift af omdrejningsretning skal foretages, når maskinen står stille, for ikke at beskadige drevet. Når skydekontakten er i midterstilling, er tænd/sluk-knappen blokeret.

6.3 Tænd/Sluk-knap (fi g. 3/pos. 9)

Tryk på tænd/sluk-knappen for at tænde akku-skruemaskinen. Slip tænd/sluk-knappen igen for at slukke.

6.4 LED-lys (fi g. 3/pos. 2)

Med LED-lyset (2) kan skrue- eller borestedet lyses op. LED-lyset (2) lyser automatisk, när du trykker på tænd/sluk-knappen (9).

6.5 Vinkelindstilling (fi g. 3+4/pos. 7)

Skruemaskinen kan fi kseres i 2 forskellige vinkelindstillinger. Til det skal låseknappen (7) trykkes ind, og skruemaskinen bringes i den ønskede stilling. Herefter slippes låseknappen (7) igen. Forsigtig! Kontroller, før du begynder arbejdet, om skruemaskinen er fi kseret i den pågældende vinkelposition.

6.6 Batteri-kapacitetsindikator (fi g. 5/pos. 5)

Tag akku-skruemaskinen væk fra opladeren/ladestationen.

Tryk på knap til batteri-kapacitetsindikator (6). Batteri-kapacitetsindikatoren (5) angiver batteriets ladetilstand med 3 farvede lysdioder.

Alle dioder lyser: Batteriet er fuldt opladet.

Batteriet råder over tilstrækkelig restkapacitet.

Rød lysdiode:

Batteriet er afl adet; oplad batteriet.

6.7 Indstilling af drejningsmoment (fi g. 5/pos. 3)

Drejningsmomentet for en bestemt skruestørrelse indstilles på justerringen (3). Drejningsmomentet afhænger af fl ere faktorer:

• af arbejdsemnets art og hårdhed
• af de anvendte skruers art og længde
• af de krav, som stilles til skrueforbindelsen.

Når drejningsmomentet er nået, rykker koblingen ud.

Bemærk! Drejningsmomentet må kun indstilles på justerringen, när maskinen står stille.

DK/N

6.8 Magnet-skrueholder (fi g. 5/pos. 4)

Skruer kan henlægges på magnet-skrueholderen, så de er lige ved hånden under arbejdet.

6.9 Værktøjsskift (fi g. 6)

Advarsel! Drejeretningsknappen på akku- skruemaskinen skal sættes i midterstilling, inden arbejder på selve maskinen påbegyndes (f.eks. værktøjsskift; vedligeholdelse, osv.).

• Træk låsemuffen (13) tilbage, og hold den fast.
• Sæt bit'en (a) ind i bitholderen (1), slip låse-muffen (13).
• Træk i værktøjet for at tjekke fastlåsningen.

6.10 Skruer:

Det er bedst at anvende skruer med selvcentre-ring (f.eks. torx, krydskærv) – det gør arbejdet mere sikkert. Vær opmærksom på, om bit'en og skruen passer sammen i form og størrelse.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

7.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer.
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel.
  Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Borepatron, Akku
Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

- Har produktet fungeret, eller var det defekt fra begyndelsen?

- Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

- Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:

2. Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

3. Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

4. Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

5. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

6. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identificering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
