MANUALE UTENTE Freestyle 4XL QUINNY

Istruzioni per l'uso/Garanzia

ATTENZIONE: Conservare per future referenze

Istruzioni per l'uso (I) ..... 33 - 37

BY MAXI-COSI BY QUINNY XL FREESTYLE BY MAXI-COSI BY MAXI-COSI

Always Ahead

1 Sedile del passeggino

2 Cintura di sicurezza

3 Capottina

4 Manubrio

5 Freno di stazionamento

6 Freno a mano

7 Ruota posteriore

8 Ruota anteriore auto orientabile

9 Poggiapiedi

10 Cestello porta oggetti

11 Adattatori

12 Maniglione

13 Bloccaggio di chiusura

14 Fermo di sicurezza per il trasporto/fermo di sicurezza della barra di spinta

15 Protezione

16 Cuscino

17 Imbottiture della cintura

BELGIË

BELGIQUE/LUXEMBOURG

Lorenzo International

Kromstraat 64

B-2520 Ranst

België/Belgique

Tel. [phone]

Fax [phone]

www.lorenzo.be

BULGARIA

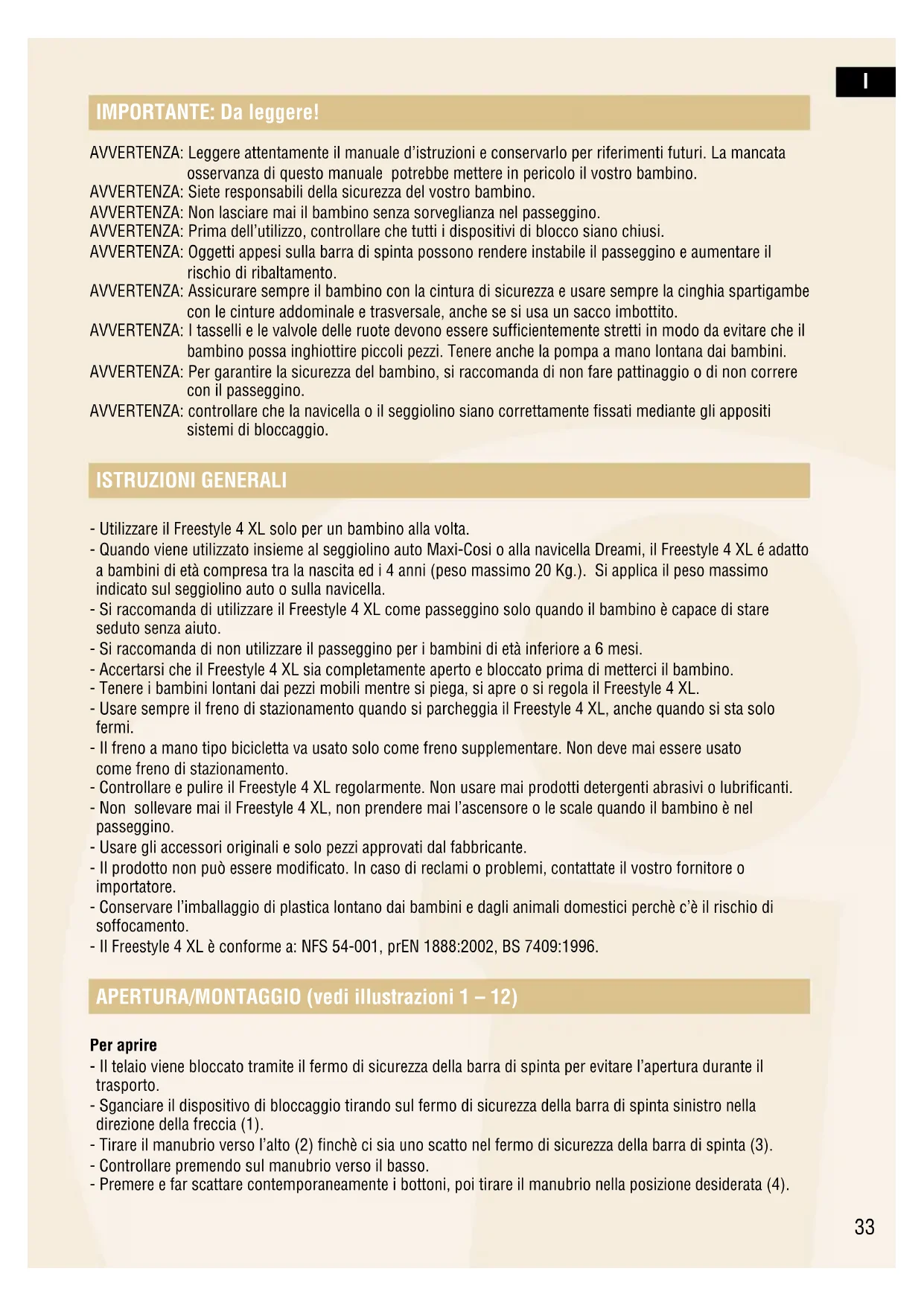

IMPORTANTE: Da leggere!

AVVERTENZA: Leggere attentamente il manuale d'istruzioni e conservarlo per riferimenti futuri. La mancata osservanza di questo manuale potrebbe mettere in pericolo il vostro bambino.

AVVERTENZA: Siete responsabili della sicurezza del vostro bambino.

AVVERTENZA: Non lasciare mai il bambino senza sorveglianza nel passeggino.

AVVERTENZA: Prima dell'utilizzo, controllare che tutti i dispositivi di blocco siano chiusi.

AVVERTENZA: Oggetti appesi sulla barra di spinta possono rendere instabile il passeggino e aumentare il rischio di ribaltamento.

AVVERTENZA: Assicurare sempre il bambino con la cintura di sicurezza e usare sempre la cinghia spartigambe con le cinture addominale e trasversale, anche se si usa un sacco imbottito.

AVVERTENZA: I tasselli e le valvole delle ruote devono essere sufficientemente stretti in modo da evitare che il bambino possa inghiottire piccoli pezzi. Tenere anche la pompa a mano lontana dai bambini.

AVVERTENZA: Per garantire la sicurezza del bambino, si raccomanda di non fare pattinaggio o di non correre con il passeggino.

AVVERTENZA: controllare che la navicella o il seggiolino siano correttamente fissati mediante gli appositi sistemi di bloccaggio.

ISTRUZIONI GENERALI

• Utilizzare il Freestyle 4 XL solo per un bambino alla volta.
• Quando viene utilizzato insieme al seggiolino auto Maxi-Cosi o alla navicella Dreami, il Freestyle 4 XL é adatto a bambini di età compresa tra la nascita ed i 4 anni (peso massimo 20 Kg.). Si applica il peso massimo indicato sul seggiolino auto o sulla navicella.
• Si raccomanda di utilizzare il Freestyle 4 XL come passeggino solo quando il bambino è capace di stare seduto senza aiuto.
• Si raccomanda di non utilizzare il passeggino per i bambini di età inferiore a 6 mesi.
• Accertarsi che il Freestyle 4 XL sia completamente aperto e bloccato prima di metterci il bambino.
• Tenere i bambini lontani dai pezzi mobili mentre si piega, si apre o si regola il Freestyle 4 XL.
• Usare sempre il freno di stazionamento quando si parcheggia il Freestyle 4 XL, anche quando si sta solo fermi.
• Il freno a mano tipo bicicletta va usato solo come freno supplementare. Non deve mai essere usato come freno di stazionamento.
• Controllare e pulire il Freestyle 4 XL regolarmente. Non usare mai prodotti detergenti abrasivi o lubrificanti.
• Non sollevare mai il Freestyle 4 XL, non prendere mai l'ascensore o le scale quando il bambino è nel passeggino.
• Usare gli accessori originali e solo pezzi approvati dal fabbricante.
• Il prodotto non può essere modificato. In caso di reclami o problemi, contattate il vostro fornitore o importatore.
• Conservare l'imballaggio di plastica lontano dai bambini e dagli animali domestici perché c'è il rischio di soffocamento.
• II Freestyle 4 XL è conforme a: NFS 54-001, prEN 1888:2002, BS 7409:1996.

APERTURA/MONTAGGIO (vedi illustrazioni 1 – 12)

Per aprire

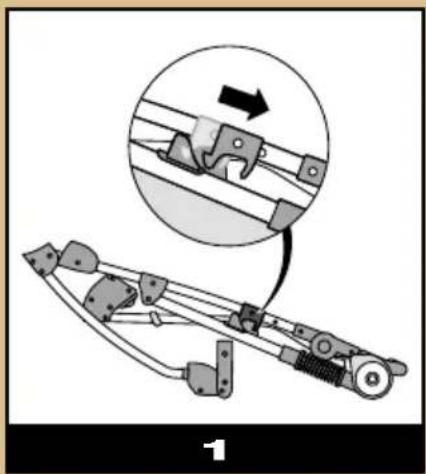

• Il telaio viene bloccato tramite il fermo di sicurezza della barra di spinta per evitare l'apertura durante il trasporto.
• Sganciare il dispositivo di bloccaggio tirando sul fermo di sicurezza della barra di spinta sinistro nella direzione della freccia (1).
• Tirare il manubrio verso l'alto (2) finchè ci sia uno scatto nel fermo di sicurezza della barra di spinta (3).
• Controllare premendo sul manubrio verso il basso.
• Premere e far scattare contemporaneamente i bottoni, poi tirare il manubrio nella posizione desiderata (4).

Montaggio delle ruote

• Le 2 ruote con il cilindro di freno vanno montate come ruote posteriori.
• Premere il bottone al centro della ruota (5/8) spingendo allo stesso tempo l'asse dentro la relativa apertura (7).
• Accertarsi che la ruota sia bloccata.
• Controllare la pressione dei pneumatici e gonfiare i pneumatici se necessario (vedi capitolo sulla manutenzione per la pressione massima autorizzata).

Smontare le ruote

- Per smontare le ruote posteriori, premere il bottone sulla ruota (5/8) e tirar fuori la ruota dall'apertura dell'asse (9).

Regolare il manubrio

- Per regolare l'altezza del manubrio, premere contemporaneamente i bottoni di sblocco (4.1) e far ruotare il manubrio nella posizione desiderata (4.2).

Piegare

• Premere contemporaneamente i bottoni di sblocco e far ruotare il manubrio verso il basso.
• Ripiegare la capottina (vedi "Fissaggio e Rimozione della capottina")
• Inclinare il fermo di piegatura sopra il fermo di sicurezza destro della barra di spinta (10).
• Tirare i fermi di sicurezza destro e sinistro verso l'alto e spingere il maniglione in avanti finchè il Freestyle 4 XL sia piegato (11).
• Accertarsi che il fermo di sicurezza della barra di spinta faccia uno scatto nel fermo di sicurezza di trasporto (12).
• Rimuovere le ruote affinchè il passeggino sia ancora più piccolo.

FRENO DI STAZIONAMENTO (vedi illustrazione 13)

• Usare sempre il freno quando si parcheggia il Freestyle 4 XL, “anche quando si sta solo fermi”.
• Premere il pedale con il piede sull'asse posteriore per bloccare le ruote (13).
• Liberare il freno di stazionamento alzando il pedale.
• Il freno a mano permette di rallentare e non deve essere usato come freno di stazionamento. Il freno a mano opera su entrambe le ruote posteriori. Se si stringe il freno a mano troppo fermamente o rapidamente, si rischia di inciampare nel Freestyle 4 XL, e quindi di mettere il bambino in pericolo.
• Accertarsi sempre che le ruote siano bloccate.

ISTRUZIONI PER L'USO

Per l'utilizzo con la navicella Dreami (fino a 9 kg) e il seggiolino auto Maxi-Cosi (fino a 13 kg) (vedi illustrazioni 14 - 20)

Fissare gli adattatori

• Prima rimuovere le protezioni spostando verso l'esterno il bottone rosso situato sotto i collegamenti degli adattatori, spingendo nello stesso tempo le protezioni verso l'alto (14).
• Far scivolare l'adattatore A sul lato destro e l'adattatore B sulla parte sinistra dell'attacco dell'adattatore.
• Continuare a farlo scivolare fino quando si sente uno “scatto” (15).
• Accertarsi che gli adattatori siano bloccati.

Posizionare la navicella Dreami

• Aprire il passeggino e posizionare la navicella sugli adattatori con l'estremità dei piedi situata tra i lati della maniglia (16).
• Accertarsi che la navicella sia correttamente fissata.

Rimuovere la navicella Dreami

• Posizionare i pollici sui bottoni di controllo su ambedue i lati della navicella (17.1).
• Premere i bottoni togliendo nello stesso tempo la navicella dal Freestyle 4 XL (17.2).

Posizionare il seggiolino auto Maxi-Cosi

• Aprire il passeggino e posizionare il seggiolino auto sugli adattatori con l'estremità dei piedi tra i lati della maniglia (18).
• Accertarsi che il seggiolino auto sia correttamente fissato.

Rimuovere il seggiolino auto Maxi-Cosi

• Posizionare i pollici sui bottoni di controllo di ambedue i lati del seggiolino auto (19.1).
• Premere i bottoni togliendo nello stesso tempo il seggiolino auto dal Freestyle 4 XL (19.2).

Rimuovere gli adattatori

• Gli adattatori vanno rimossi spostando verso l'esterno il bottone rosso sotto gli adattatori (20.1) e facendoli slittare verso l'alto (20.2).
• Riposizionare tutte e due le protezioni sui collegamenti degli adattatori.

Quando è usato come passeggino (vedi illustrazioni 21–34)

Posizionare il sedile del passeggino

• Il sedile del passeggino può essere usato posizionato nel senso della marcia o in senso contrario (22/24).
• Fissare il sedile del passeggino tramite i ganci situati sotto il fondo del sedile su ambedue le aste del telaio (21).
• Spingere il sedile verso il basso sulle due aste fin quando non si senta uno "scatto" (22).
• Accertarsi che il sedile del passeggino sia bloccato.
• Rimuovere il sedile tirando sulla maniglia (sul retro del fondo del sedile) e tirare il sedile in alto (23).

Poggiapiedi

• Il poggiapiedi può essere regolato in 2 posizioni.
• Premere contemporaneamente i due bottoni sotto il poggiapiedi (25.1) e sistemarlo nella posizione desiderata (25.2).
• IMPORTANTE: Non lasciare mai che il bambino stia seduto o in piedi sul poggiapiedi.

Regolare lo schienale

• Lo schienale del sedile ha 3 posizioni.
• Per regolare lo schienale, tirare su la maniglia al centro dello schienale (26.1) spingendo lo schienale verso l'alto o il basso (26.2).

Fissare/rimuovere la capottina

• Spingere tutte e due le estremità del tettuccio sui tubi sotto il pezzo di plastica del ceppo posteriore e sopra la sporgenza dei tubi (27.1).
• Fissare i 2 bottoni a pressione della parte posteriore della capottina sul sedile. (27.2).
• Per rimuovere la capottina, staccare i bottoni a pressione e toglierla.

Cintura di sicurezza

• Azionare i freni del Freestyle 4 XL.
• Accertarsi che la cintura di sicurezza sia allentata prima di posizionare il bambino (con cautela!) nel sedile.
• Allacciare le cinture addominale e trasversale con la cinghia spartigambe (29).
• Regolare le cinture secondo la grandezza del bambino allungando o accorciando le cinture mediante le fibbie (30).
• Premere i bottoni per aprire la chiusura (26).
• Le cinture trasversali sono regolabili in altezza. Per regolare l'altezza, aprire la fodera sulla parte posteriore e spostare la fibbia nella fodera e nel bordo di rinforzo (34).

Maniglione di sicurezza

• Posizionare le 2 estremità del maniglione di sicurezza nelle aperture sui collegamenti dell'adattatore (31).
• Importante: Allacciare sempre il bambino saldamente usando la cintura di sicurezza.
• Rimuovere il maniglione di sicurezza premendo l'estremità dei due bottoni e tirandolo nello stesso tempo.
• Importante: Il maniglione non può essere usato quando si usa il sedile nella posizione all'indietro.

CESTELLO PORTAOGGETTI

• Il peso massimo consentito nel cestello portaoggetti sotto il Freestyle 4 XL è di 5 kg.
• Il peso massimo consentito per gli altri scomparti portaoggetti è di 0.5 kg.
• IMPORTANTE: Usare solo gli scomparti portaoggetti forniti e non superare il peso massimo consentito.

MANUTENZIONE

• Accertarsi che tutto funzioni correttamente in modo regolare.
• Se il Freestyle 4 XL è danneggiato (ad es. in volo, danno di trasporto), chiedere al vostro fornitore di controllarlo/ripararlo prima di usarlo di nuovo.
• Per motivi di sicurezza, usare sempre i pezzi originali.
• Per un impiego prolungato del Freestyle 4XL, asciugarlo con uno straccio morbido dopo averlo usato sotto la pioggia.
• Per pulire il telaio usare un panno umido. Non usare detergenti abrasivi.
• Non usare lubrificanti perché attragono sporcizia e polvere.
• Nota: L'olio e il grasso danneggiano il funzionamento del freno a mano.
• La fodera, il cestello e il guanciale vanno lavati a mano in acqua tiepida con un detergente per la casa (vedi “Istruzioni di lavaggio”).

Rimuovere la fodera (vedi illustrazioni 32 – 33)

• Rimuovere il sedile dal Freestyle 4 XL (vedi "Fissare il sedile del passeggino").
• Aprire le chiusure lampo sul lato (32 dettaglio).
• Allentare le cinghie sotto il fondo del sedile e sullo schienale e togliere l'elastico situato sotto il poggiapiedi (32).
• Rimuovere i bordi di rinforzo dallo schienale e dal sedile tramite la parte superiore e l'apertura dotata di Velcro (33).
• Rimuovere le cinture trasversali inclinando la fibbia e spingendole attraverso il bordo.

Riposizionare la fodera

• Riposizionare i bordi di rinforzo, accertarsi che le cinture siano correttamente allacciate.
• Fissare l'elastico e le cinghie al telaio metallico.
• Chiudere le chiusure lampo.
• Non usare mai il passeggino senza i bordi di rinforzo e la cintura di sicurezza.

Ruote

• Si possono gonfiare le ruote fino ad una pressione massima di 28 PSI/1.8 Bar. Le ruote sono dotate di valvole d'aria e possono essere gonfiate mediante la pompa fornita o una pompa per bicicletta dotata di un adattatore.
• Se la camera d'aria è forata, la si può riparare come si farebbe per una bicicletta oppure la si fa aggiustare presso un'officina di riparazioni per biciclette.
• Sgonfiare sempre i pneumatici quando si porta il Freestyle 4 XL sull'aereo, perché potrebbero sgonfiarsi a causa della differenza di pressione.
• Il passeggino tende ad arrugginire/perdere il lucido quando viene usato sulla spiaggia. Pertanto si sconsiglia fortemente di portarlo in mare. Pulire le ruote completamente se si usa il passeggino sulla spiaggia.
• Pulire spesso le ruote e gli assi e rimuovere la sabbia o sporcizia prima di montarli.
• I pneumatici possono lasciare tracce nere su alcune superfici (in particolare sui pavimenti lisci come i parquet, lamine e linoleum).

ACCESSORI DISPONIBILI SEPARATAMENTE (OPTIONALS)

Navicella Dreami

Zainetto

Seggiolino auto MAXI-COSI

Parapioggia

L'uso di accessori non originali potrebbe avere effetti contrari circa il funzionamento del Freestyle 4 XL.

DOMANDE E DUBBI

Contattare il vostro fornitore o importatore (vedi indirizzo sul retro).

GARANZIA

• Il periodo di garanzia entra in vigore alla data d'acquisto ed è valido per 12 mesi. La garanzia si applica solo per errori di fabbricazione e difetti di materiale. Lo scontrino originale sarà l'unica prova della data d'acquisto. La garanzia si applica soltanto per il primo compratore e non può essere trasferita. La garanzia è valida solo per i prodotti che non sono stati modificati dall'utente.
• In caso di difetti, contattare il vostro fornitore. Se il fornitore non sarà in grado di aiutarvi, rispedirà il prodotto al fabbricante insieme ad una precisa descrizione del reclamo e alla prova d'acquisto originale con la data. Non è possibile il cambio o il rimborso. Le riparazioni non danno diritto ad un'estensione del periodo di garanzia.
• Il fabbricante è soltanto responsabile dei danni del prodotto da lui prodotto.

La garanzia non è valida se

• Il prodotto non è corredato di prova d'acquisto originale.
• I difetti individuati risultano da un uso o manutenzione errata, ad es. che non rispetta quanto indicato nel manuale d'istruzioni.
• Il lavaggio o la pioggia hanno causato uno sbiadimento, i danni sulla stoffa o macchie.
• Il difetto risulta da un'incuria o da danni sulla stoffa o sul telaio dovuti a un colpo ricevuto dal passeggino.
• Il difetto è stato causato da un incidente o un viaggio in aereo.
• Il difetto risulta da un sovraccarico (superamento del peso massimo autorizzato per il bambino e gli oggetti trasportati).
• Il difetto è provocato dall'uso di una tavola per stare in piedi per un 2° bambino.
• Esiste un'usura normale delle ruote, dei pneumatici e/o della stoffa, dovuta ad un uso quotidiano.
• Il prodotto è stato coinvolto in uno “scontro” ad esempio, con il ciglio del marciapiede o la porta pesante di un negozio. Le ruote e/o gli assi non sono più allineati o possono curvarsi, il che ostacola la progressione del passeggino.
• Le tracce dei pneumatici danneggiano alcune superfici, come i pavimenti di plastica stratificati.
• Non sono state soddisfatte le condizioni di garanzia di cui sopra in qualsiasi altra maniera.
