MANUALE UTENTE CE6IFA.1 X F HA HOTPOINT

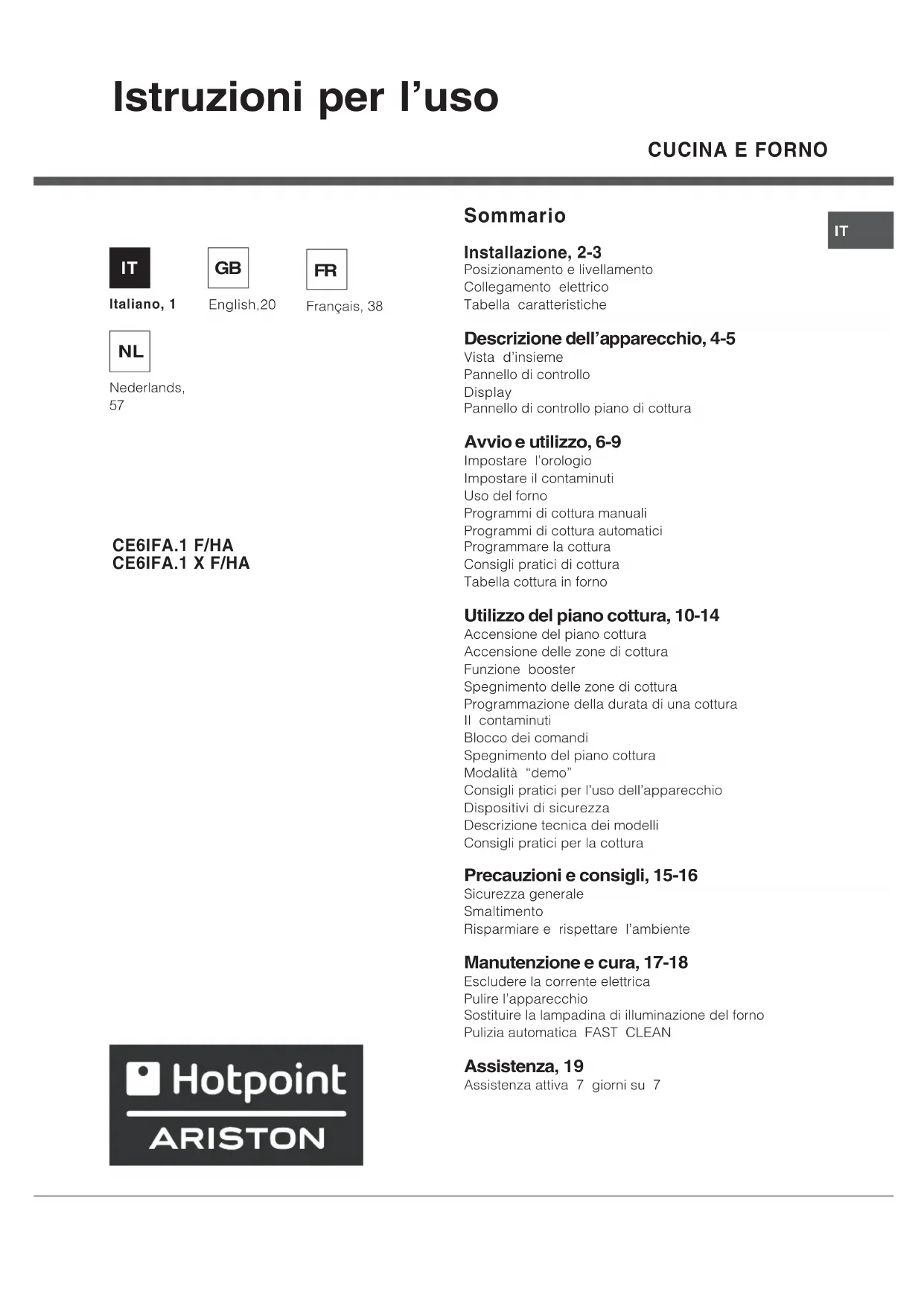

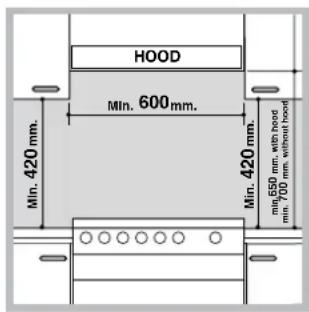

Sommario Installazione, 2-3 Posizionamento e livellamento Collegamento elettrico Tabella caratteristiche Descrizione dellapparecchio, 4-5 Vista dinsieme Pannello di controllo Display Pannello di controllo piano di cottura Avvio e utilizzo, 6-9 Impostare lorologio Impostare il contaminuti Uso del forno Programmi di cottura manuali Programmi di cottura automatici Programmare la cottura Consigli pratici di cottura Tabella cottura in forno Utilizzo del piano cottura, 10-14 Accensione del piano cottura Accensione delle zone di cottura Funzione booster Spegnimento delle zone di cottura Programmazione della durata di una cottura Il contaminuti Blocco dei comandi Spegnimento del piano cottura Modalità demo Consigli pratici per luso dellapparecchio Dispositivi di sicurezza Descrizione tecnica dei modelli Consigli pratici per la cottura Precauzioni e consigli, 15-16 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Manutenzione e cura, 17-18 Escludere la corrente elettrica Pulire lapparecchio Sostituire la lampadina di illuminazione del forno Pulizia automatica FAST CLEAN Assistenza, 19 Assistenza attiva 7 giorni su 7 Istruzioni per luso English,20

È importante conservare questo libretto per poterloconsultare in ogni momento. In caso di vendita, dicessione o di trasloco, assicurarsi che resti insiemeallapparecchio. Leggere attentamente le istruzioni: ci sonoimportanti informazioni sullinstallazione, sulluso esulla sicurezza. Linstallazione dellapparecchio va effettuatasecondo queste istruzioni da personale qualificato. Qualsiasi intervento di regolazione o manutenzionedeve essere eseguito con la cucina disinseritadallimpianto elettrico. Posizionamento e livellamento È possibile installare lapparecchio di fianco amobili che non superino in altezza il piano di lavoro. Assicurarsi che la parete a contatto con il retrodellapparecchio sia di materiale non infiammabile eresistente al calore (T 90°C).Per una corretta installazione: porre lapparecchio in cucina, in sala da pranzo oin un monolocale (non in bagno); se il piano della cucina è più alto di quello deimobili, essi devono essere posti ad almeno 600mm dallapparecchio; se la cucina vieneinstallata sotto unpensile, esso dovràmantenere una distanzaminima dal piano di 420 mm. Tale distanza deveessere di 700 mm se ipensili sonoinfiammabili (vedifigura); non posizionare tende dietro la cucina o a meno di200 mm dai suoi lati; eventuali cappe devono essere installate secondole indicazioni del relativo libretto di istruzione.LivellamentoSe è necessario livellarelapparecchio, avvitare ipiedini di regolazione forniti indotazione nelle apposite sediposte negli angoli alla basedella cucina (vedi figura).Le gambe* si montano aincastro sotto la base dellacucina. Collegamento elettrico Montaggio cavo di alimentazione Apertura morsettiera: Servendosi di un cacciavite, fare leva sullelinguette laterali del coperchio della morsettiera; Tirare ed aprire ilcoperchio dellamorsettiera.Per la messa in opera del cavo eseguire le seguentioperazioni: svitare la vite del serracavo e le viti dei contatti I ponticelli vengono predisposti dalla Fabbrica peril collegamento a 230V monofase (vedi figura).

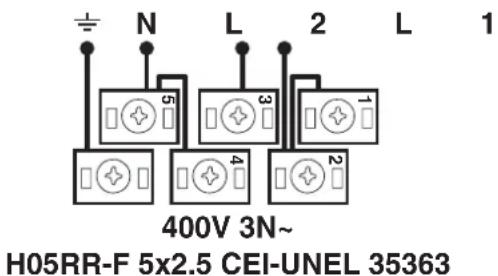

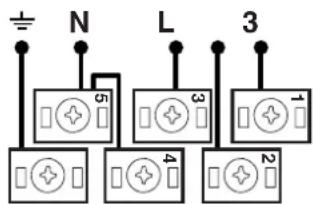

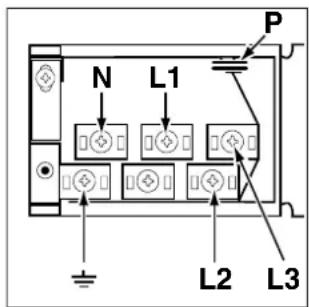

per effettuare i collegamenti elettrici delle figure,utilizzare i due ponticelli alloggiati dentro la scatola (vedi figura - riferimento "P")

Presente solo su alcuni modelli.IT

fissare il cavo di alimentazione nellapposito fermacavo e chiudere il coperchio. Collegamento del cavo di alimentazione alla rete In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dallinterruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. Prima di effettuare lallacciamento accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato della targhetta caratteristiche; la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche; Non usare prolunghe e multiple. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. TABELLA CARATTERISTICHE Dimensioni Forno HxLxP 32x43,5x40 cm Volume lt. 56 Dimensioni utili del cassetto scaldavivande larghezza cm 42 profondità cm 44 altezza cm 8,5 Tensione e frequenza d'alimentazione vedi targhetta caratteristiche ENERGY LABEL Direttiva 2002/40/CE sulletichetta dei forni elettrici. Norma EN 50304 Consumo energia dichiarazione Classe convezione Forzata - funzione di riscaldamento: Gratin. Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 90/369/CEE del 29/06/90 (Gas) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni - 2002/96/EC.4

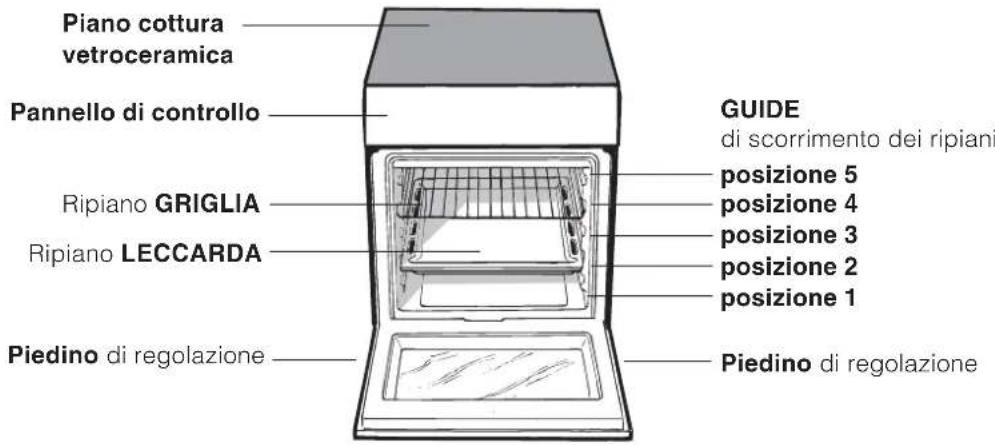

Descrizione dellapparecchio Vista dinsieme Pannello di controllo

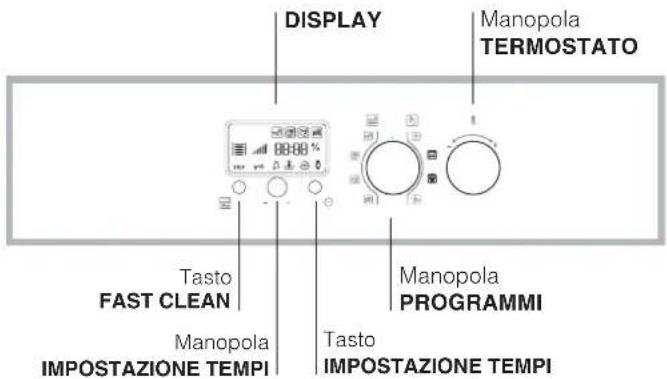

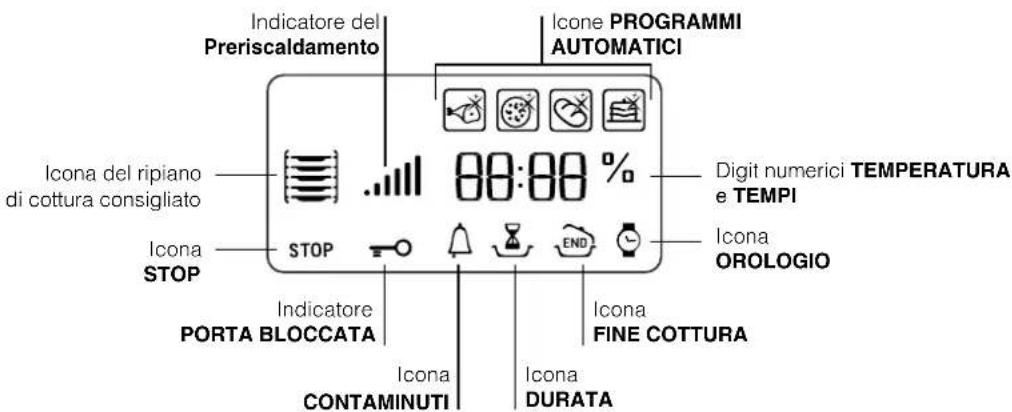

Presente solo su alcuni modelli. DISPLAYManopolaTERMOSTATOManopolaPROGRAMMITastoIMPOSTAZIONE TEMPITastoFAST CLEANManopolaIMPOSTAZIONE TEMPI Display Icone PROGRAMMIAUTOMATICIIconaFINE COTTURAIconaOROLOGIODigit numerici TEMPERATURAe TEMPIIconaDURATAIconaCONTAMINUTIIcona STOP Icona del ripiano di cottura consigliato Indicatore delPreriscaldamentoIndicatorePORTA BLOCCATA Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 3 posizione 2 posizione 1 Piano cottura vetroceramica Piedino di regolazione Piedino di regolazione posizione 5 posizione 4IT

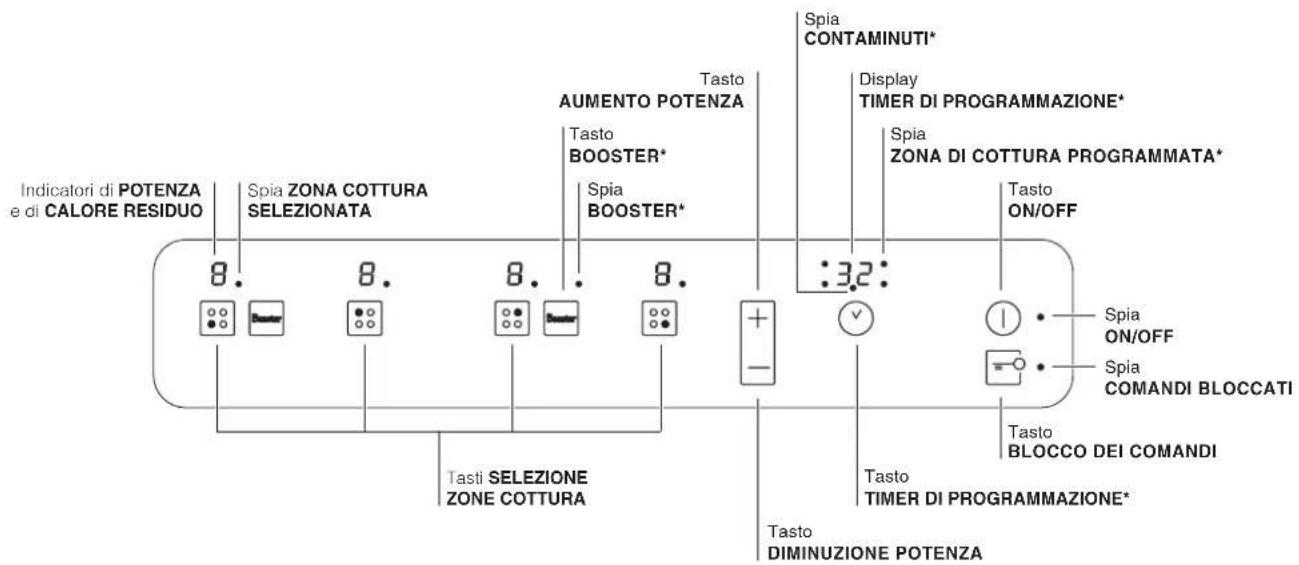

Presente solo su alcuni modelli. Pannello di controllo piano di cottura Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Avvio e utilizzo). Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (vedi Avvio e utilizzo). Spia ZONA DI COTTURA SELEZIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni Tasto SELEZIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata Indicatore POTENZA: segnala visivamente il livello di calore raggiunto. Tasto ON/OFF per accendere e spegnere lapparecchio. Spia ON/OFF: segnala se lapparecchio è acceso o spento. Tasto TIMER DI PROGRAMMAZIONE* per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzo). Display TIMER DI PROGRAMMAZIONE*: visualizza le scelte relative alla programmazione (vedi Avvio e utilizzo). Spie Z ONA DI COTTURA PROGRAMMATA*: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzo). Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo). Spia COMANDI BLOCCATI: segnala lavvenuto blocco dei comandi (vedi Avvio e utilizzo). Tasto BOOSTER* per accendere la sovralimentazione - 3000 W - della zona di cottura (vedi Avvio e utilizzo). Spia BOOSTER* indica che è attiva la funzione di sovralimentazione booster Spia CONTAMINUTI* indica che è attivo il contaminuti Spia ON/OFF Spia COMANDI BLOCCATITastoBLOCCO DEI COMANDITastoAUMENTO POTENZA Spia ZONA DI COTTURA PROGRAMMATA*DisplayTIMER DI PROGRAMMAZIONE* Spia CONTAMINUTI*TastoTIMER DI PROGRAMMAZIONE*Tasti SELEZIONE ZONE COTTURATastoDIMINUZIONE POTENZASpia ZONA COTTURASELEZIONATA Indicatori di POTENZA e di CALORE RESIDUOTastoON/OFFTastoBOOSTER* Spia BOOSTER*6

Avvio e utilizzo Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio Impostare lorologio Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.

1. Premere più volte il tasto

finchè non lampeggiano licona e i primi due digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare lora;

3. premere di nuovo il tasto

finchè non lampeggiano gli altri due digit numerici sul DISPLAY;

4. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare i minuti;

5. premere nuovamente il tasto

per confermare. Impostare il contaminuti Questa funzione non interrompe la cottura e prescinde dallutilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto

finchè non lampeggiano licona e i tre digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare i minuti;

3. premere nuovamente il tasto

per confermare. Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico. Uso del forno Alla prima accensione fare funzionare il forno a vuoto per almeno unora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. Lodore che si avverte è dovuto allevaporazione delle sostanze usate per proteggere il forno.

1. Selezionare il programma di cottura desiderato

ruotando la manopola PROGRAMMI.

2. Il forno entra nella fase di preriscaldamento,

lindicatore del preriscaldamento si illumina. È possibile modificare la temperatura ruotando la manopola TERMOSTATO.

3. Quando si spegne lindicatore del

preriscaldamento e si avverte un segnale acustico il preriscaldamento è completo: introdurre gli alimenti.

4. Il DISPLAY visualizza licona

che consiglia il livello sul quale posizionare la teglia.

5. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - pianificare la durata e lora di fine della cottura (vedi programmi di cottura); - interrompere la cottura riportando la manopola PROGRAMMI in posizione 0.

6. Trascorse due ore il forno si spegne

automaticamente: tale tempo è preimpostato per motivi di sicurezza in tutti i programmi di cottura. È possibile modificare la durata della cottura (vedi programmi di cottura).

7. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, lapparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. ! Nel programma BARBECUE non è previsto il preriscaldamento. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto daria che esce tra il pannello di controllo e la porta del forno. Allinizio del programma FAST CLEAN la ventola funziona a bassa velocità. A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno A forno spento la lampadina può essere accesa in qualunque momento aprendo la porta del forno.

Presente solo su alcuni modelli.IT

Programmi di cottura manuali Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40°C e 250°C. Nel programma BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anchesso può essere regolato manualmente. Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, laria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programma BARBECUE Si attiva lelemento riscaldante superiore. Ruotando la manopola TERMOSTATO, il DISPLAY indicherà i livelli di potenza impostabili, che vanno da 5% fino a 100%. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di unalta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attiva lelemento riscaldante superiore e durante una parte del ciclo anche lelemento riscaldante circolare, entrano in funzione la ventola. Unisce allirradiazione termica unidirezionale la circolazione forzata dellaria allinterno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programmi BASSA TEMPERATURA Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C. Girarrosto (solo in alcuni modelli) Per azionare il girarrosto (vedi figura) procedere come segue:

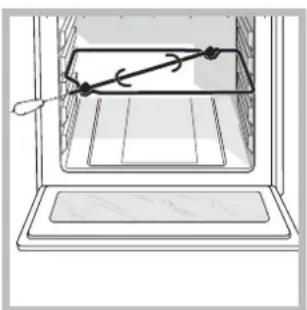

2. mettere il sostegno

del girarrosto in posizione 3 e inserire lo spiedo nellapposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando con la

manopola PROGRAMMI o ; ! Col programma avviato, se si apre la porta il girarrosto si arresta. Programmi di cottura automatici La temperatura e la durata di cottura sono prestabilite e non possono essere modificate tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata infornando a freddo o a caldo; per il posizionamento della teglia si consiglia di far riferimento al livello indicato dallicona

Al raggiungimento della fase di cottura il forno emette un segnale acustico. Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. Programma CARNE Utilizzare questa funzione per cuocere carni di vitello, maiale, agnello. Infornare a forno freddo. E comunque possibile infornare anche a forno caldo. Programma PIZZA Utilizzare questa funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli. Programma PANE Utilizzare questa funzione per realizzare del pane. Fare riferimento al capitolo seguente per la ricetta e dettagli. Programma DOLCI Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito.Infornare a forno freddo. E comunque possibile infornare anche a forno caldo. Programma PIZZA Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate: rispettare la ricetta; il peso dellimpasto deve essere da 500g a 700g. imburrare leggermente la leccarda.8

Ricetta per la PIZZA : 1 Leccarda, Ripiano basso, a Forno Freddo o Caldo Ricetta per 3 pizze di circa 550g : 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere) Lievitazione nell ambiente : 1 ora. Infornare a forno freddo o caldo Lanciare la cottura PIZZA Programma PANE Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate: rispettare la ricetta; il peso massimo per leccarda; non dimenticare di mettere 1dl di acqua fredda sulla leccarda alla posizione 5; la lievitazione del impasto va fatto a temperatura ambiante per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto. Ricetta per il PANE : 1 Leccarda di 1000g Max, Ripiano basso 2 Leccarde di 1000g Max, Ripiani basso e medio Ricetta per 1000g dimpasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo: Mescolare la farina ed il sale in un grande recipiente. Diluire il lievito nellacqua leggermente tiepida (circa 35 gradi). Aprite la farina a fontana. Versare il miscuglio di acqua e lievito Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti. Formare una palla, mettere limpasto in uninsalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dellimpasto si secchi. Mettere linsalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40°C e lasciar lievitare per circa 1 ora (il volume dellimpasto deve raddoppiare) Dividere la palla per ottenere i diversi pani. Disporli sulla leccarda su una carta forno. Cospargere i pani di farina. Fare dei tagli sui pani. Mettere 1dl di acqua distillata fredda sul fondo del forno. Per la pulizia, si consiglia lutilizzo di acqua e aceto. Infornare a forno freddo. Lanciare la cottura PANE Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento. Programmare la cottura La programmazione è possibile solo dopo aver selezionato un programma di cottura. Programmare la durata di cottura

1. Premere più volte il tasto

finchè non lampeggiano licona e i tre digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il

+ e - per regolare il tempo desiderato;

3. premere nuovamente il tasto

4. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare la fine di una cottura La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la

2. poi premere il tasto

finchè non lampeggiano licona e i due digit numerici sul DISPLAY;

3. ruotare la manopola IMPOSTAZIONE TEMPI verso il

+ e - per regolare lora;

4. premere di nuovo il tasto

finchè non lampeggiano gli altri due digit numerici sul DISPLAY;

5. ruotare la manopola IMPOSTAZIONE TEMPI verso il

+ e - per regolare i minuti;

6. premere nuovamente il tasto

7. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico. Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15. Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente lora di fine cottura e la durata. Per annullare una programmazione ruotare la manopola PROGRAMMI in posizione 0.IT

Consigli pratici di cottura Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dallaria calda che potrebbe provocare bruciature sui cibi delicati. Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/ o grassi). MULTILIVELLO Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore. Disporre la leccarda in basso e la griglia in alto. Tabella cottura in forno Programm i Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento Temperatura con sig liata (°C) Durata cot tu ra (minuti) guide stan dard guide scorrevoli Multilivello* Pizza su 2 ripiani Crostate su 2 ripiani/torte su 2 ripiani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate AgnelloSgombroLasagne Bignè su 2 ripiani Biscotti su 2 ripiani Salatini di sfoglia al formaggio su 2 ripiani Torte salate 1+1

55-6030-3570-8060-7060-7570-8040-45 Bassa temperatura ScongelamentoLievitazioneRiscaldamento cibiPastorizzazione2 o 32 o 32 o 32 o 3

Pizza automatica Pizza (vedi ricetta) Focaccia(impasto di pane)

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. BARBECUE Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia. Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. PIZZA Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante. Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.10

Utilizzo del piano cottura La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare lapparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto. Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura. La pressione prolungata dei tasti - e + consente lavanzamento veloce dei livelli di potenza e dei minuti del timer. Accensione del piano cottura Laccensione del piano cottura avviene tenendo premuto il tasto per circa un secondo. Accensione delle zone di cottura Ciascuna zona di cottura viene azionata tramite un tasto di selezione e un dispositivo di regolazione della potenza composto da un doppio tasto - e +. Per mettere in funzione una zona di cottura, premere il relativo tasto di comando e impostare la potenza desiderata tramite i tasti - e +. Funzione booster* Per accelerare i tempi di riscaldamento, su alcune zone di cottura è possibile attivare la funzione booster premendo il tasto Booster . Si accende la spia posta sopra al tasto. Questa funzione sovralimenta la potenza a 2000W o 3000W a seconda della grandezza della zona di cottura interessata. Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura è attivo, la zona di cottura corrispondente anteriore o posteriore avrà potenza limitata (es: se è attivo il booster nella piastra posteriore sinistra, si abbassa la potenza della piastra anteriore sinistra). Per ulteriori chirimenti vedere Descrizione tecnica dei modelli. Spegnimento delle zone di cottura Per spegnere una zona di cottura, selezionarla tramite il relativo tasto di selezione

Premere il tasto -: la potenza della zona di cottura scende progressivamente, fino allo spegnimento. Programmazione della durata di una cottura È possibile programmare contemporaneamente tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Selezionare la zona di cottura tramite il tasto di

selezione corrispondente.

2. Regolarne la temperatura.

3. Premere il tasto di programamzione

3. Impostare la durata di cottura desiderata tramite i

4. Confermare premendo il tasto

Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne. Ripetere la procedura sopra descritta per ogni piastra che si intende programmare. Visualizzazione in caso di programmazione multipla Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più vicina al termine del tempo programmato, indicandone la posizione con la spia corrispondente che lampeggia. Le spie delle altre piastre programmate sono accese. Per visualizzare il tempo restante delle altre piastre programmate, premere ripetutamente il tasto

verranno mostrati in sequenza e in senso orario i tempi di tutte le piastre programmate, a partire da quella anteriore sinistra. Modificare la programmazione

1. Premere ripetutamente il tasto

finché non viene mostrato il tempo della piastra che si intende modificare.IT

2. Agire sui tasti - e + per impostare il nuovo

3. Confermare premendo il tasto

Per cancellare una programmazione, agire come sopra. Al punto 2 premere il tasto -: la durata scende progressivamente fino allo spegnimento 0. La programmazione si azzera e il display esce dalla modalità programmazione. Il contaminuti Il piano di cottura deve essere acceso. Il contaminuti permette di impostare una durata fino a 99 minuti.

1. Premere il tasto di programamzione

. finchè la spia contaminuti non si accende.

2. Impostare la durata desiderata tramite i tasti

3. Confermare premendo il tasto

Il conto alla rovescia del timer ha inizio immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto). Blocco dei comandi Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto per qualche istante, la spia si spegne e i comandi si sbloccano. Spegnimento del piano cottura Premendo il tasto lapparecchio si spegne. Se i comandi dellapparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi. Modalità demo È possibile impostare una modalità dimostrativa nella quale il pannello comandi funziona normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità demo occorre che il piano sia acceso e tutte le piastre siano spente: Premere e tenere premuti contemporaneamente i tasti + e - per 6 secondi. Allo scadere dei 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI lampeggiano per un secondo. Rilasciare i tasti + e - e premere il tasto ; il display visualizza la scritta DE e MO e il piano si spegne; alla successiva riaccensione il piano si troverà in modalità demo. Per uscire da questa modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionerà normalmente. Consigli pratici per luso dellapparecchio Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dellinduzione (materiale ferromagnetico). Si raccomanda luso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di un recipiente è sufficiente fare una prova con una calamita. Inoltre, per ottenere le migliori prestazioni dal piano di cottura: Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.12

Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile. Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse. Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza. Dispositivi di sicurezza Rilevamento dei recipienti Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. Il display indicatore di potenza lampeggiante può indicare: una pentola incompatibile una pentola di diametro insufficiente il sollevamento della pentola Indicatori di calore residuo Ciascuna zona di cottura è provvista di un indicatore di calore residuo. Tale indicatore segnala quali sono le zone di cottura ancora a temperatura elevata. Se il display di potenza visualizza , la zona di cottura è ancora calda. E possibile ad esempio mantenere in caldo una pietanza o far scigliere burro o cioccolato. Con il raffreddamento della zona di cottura, il display di potenza visualizza . Il display si spegne quando la zona di cottura si è sufficientemente raffreddata. Surriscaldamento In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appare F seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile. Interruttore di sicurezza Lapparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante linterruzione di sicurezza, il display indica 0. Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 5 ore di funzionamento, la anteriore sinistra dopo 8 ore. Livello di potenza Tempo limite di funzionamento in ore

Segnale acustico Alcune anomalie, quali: un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sullarea dei comandi, un versamento sullarea dei comandi, una pressione esercitata a lungo su un tasto, possono provocare lemissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dellanomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.IT

Descrizione tecnica delle zone di cottura Il sistema a induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente allinterno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico. Piani cottura CE6IFA.1 F /HA

Zone di cottura Potenza (in W) Posteriore sx I 1400 600 se Ant. Sx* Posteriore dx I 2200 B 3000* Anteriore sx I 2200 B 3000* Anteriore dx I 1400 600 se Post. Dx* Potenza totale 7200 Legenda: I = zona di cottura a induzione semplice B = booster: la zona di cottura può essere sovralimentata a 3000 W

• = la potenza massima è limitata a 600 W finché è attivo il booster nella zona di cottura posteriore relativa (vedi Utilizzo del piano cottura).14

Consigli pratici per la cottura

Cottura a Pressione Pentola a pressione Frittura

Cottura a fuoco vivissimo

Grigliata Ebollizione

Cottura a fuoco vivo

Crêpe Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)

Addensamento lento (Sughi consistenti)

Cottura a fuoco medio

Cottura a bagnomaria Cottura Pentola a pressione dopo il sibilo

Cottura a fuoco lento

Cottura a fuoco lento (Stufati) Riscaldame nto delle pietanze

Cottura a fuoco lentissimo

Salsa al cioccolato Mantenimento al caldoIT Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi. Lapparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere. Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 sottoclasse 1 (incassato tra due mobili). Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza. Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente lapparecchio dalla rete di alimentazione e rivolgersi allAssistenza. Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche. Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dellapparecchio. Non ostruire le aperture di ventilazione e di smaltimento di calore. Utilizzare sempre guanti da forno per inserire o estrarre recipienti. Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dellapparecchio quando esso è in uso. Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se lapparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi. Le superfici interne del cassetto (se presente) possono diventare calde. Quando lapparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione

Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare lAssistenza. Non appoggiare oggetti pesanti sulla porta del forno aperta. Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo). Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano. Assicurarsi che i manici delle pentole siano sempre rivolti verso linterno del piano cottura per evitare che vengano urtati accidentalmente. Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perchè possono diventare caldi. Avvertenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi: Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche. Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/ 336/CEE). È stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che anche queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata. Per evitare ogni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti. A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker. Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso16

dell'apparecchio. Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stesso. Dopo luso, spegnere il piano di cottura tramite il suo dispositivo di commando e non fare affidamento sul rilevatore di pentole. Evitare che i bambini giochino con l'apparecchio. Avvertenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi: Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche. Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/ 336/CEE). È stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che anche queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata. Per evitare ogni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti. A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la cottura ritardata (vedi Programmi) e la pulizia automatica ritardata (vedi Manutenzione e cura), permettono di organizzarsi in tal senso. Si raccomanda di effettuare sempre le cotture BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa). Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.IT Escludere la corrente elettrica Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica. Pulire lapparecchio Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio. Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive. Linterno del forno va pulito preferibilmente ogni volta dopo luso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi. Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie. Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare. Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto. Intervenire non appena possibile, senza attendere che lapparecchio si sia raffreddato, per evitare lincrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo dacciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone. In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda. Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con lapparecchio tiepido o freddo. Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura. Controllare le guarnizioni del forno Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino allavvenuta riparazione. Sostituire la lampadina di illuminazione del forno Per sostituire la lampadina di illuminazione del forno:

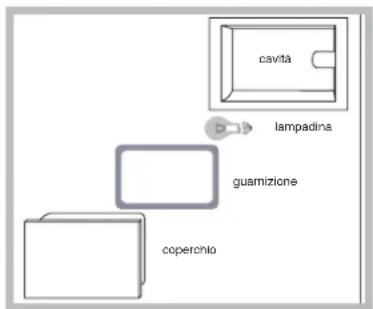

1. Togliere il coperchio in vetro, servendosi

potenza 15 W, attacco E 14. Rimontare il coperchio, prestando attenzione a posizionare correttamente la guarnizione (vedi figura). Manutenzione e cura

Presente solo su alcuni modelli. coperchioguarnizionelampadinacavità18

Pulizia automatica FAST CLEAN Il programma FAST CLEAN porta la temperatura interna del forno a raggiungere i 500°C e attiva il processo di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo. Prima di attivare FAST CLEAN: con una spugna umida togliere dallinterno del forno i residui più consistenti. Non usare detergenti; estrarre tutti gli accessori; non lasciare strofinacci o presine sulla maniglia. posizionare la manopola PROGRAMMI su 0 ! Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi. ! Lattivazione del programma è possibile solo dopo aver chiuso la porta del forno. ! Per ottenere i migliori risultati di pulizia, si consiglia di eseguire la pirolisi con il piano cottura spento. Per attivare il ciclo di pulizia FAST CLEAN premere per circa 4 secondi il tasto . Tramite la manopole IMPOSTAZIONE TEMPI è possibile scegliere il livello di pulizia desiderato con durata preimpostata e non modificabile:

2. Normale (NOR): livello iniziale. Durata 1 ora e 30

3. Intensivo (INT): ruotare la manopola verso +.

per confermare. Anche per il ciclo FAST CLEAN, come per un normale ciclo di cottura, è possibile programmare quando far terminare il ciclo di pulizia (vedi Programmare la fine della pulizia automatica). Dispositivi di sicurezza licona sul display illuminata indica che la porta del forno si è bloccata automaticamente non appena la temperatura ha raggiunto valori elevati; licona indica che in qualsiasi momento premendo il tasto è possibile annullare il ciclo di pulizia; in caso di evento anomalo, lalimentazione degli elementi riscaldanti viene interrotta; a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine ciclo. Programmare la fine della pulizia automatica

finchè non lampeggiano licona e i due digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il

+ e - per regolare lora;

3. premere di nuovo il tasto

finchè non lampeggiano gli altri due digit numerici sul DISPLAY;

4. ruotare la manopola IMPOSTAZIONE TEMPI verso il

+ e - per regolare i minuti;

5. premere nuovamente il tasto

6. a tempo scaduto, sul DISPLAY la scritta END e

viene emesso un segnale acustico. Esempio: sono le ore 9:00, viene scelta una FAST CLEAN con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30. Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente lora di fine FAST CLEAN e la durata. Al termine della pulizia automatica Per poter aprire la porta del forno sarà necessario attendere che la temperatura del forno sia scesa a un livello accettabile. A questo punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittare del calore immagazzinato per avviare una cottura, le polveri possono anche restare: non comportano alcun pericolo per gli alimenti da cucinare.IT

Assistenza Attenzione: Lapparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: F seguito da numeri. In questi casi è necessario lintervento dellassistenza tecnica. Non ricorrere mai a tecnici non autorizzati. Comunicare: Il tipo di anomalia; Il modello della macchina (Mod.) Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio Assistenza attiva 7 giorni su 7 In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.GB
