Tipo di prodotto	Sistema hi-fi DAB+ per veicolo
Marca	Albrecht
Modello	DR 57
Categoria	Sistema hi-fi
Dimensioni	123 x 66 x 32 mm
Peso netto	87 g
Alimentazione	10-30 V tramite presa accendisigari (adattatore incluso)
Modalità radio	DAB/DAB+, trasmettitore FM, Bluetooth
Frequenze DAB+	Banda III (174-240 MHz)
Frequenze FM	87,5-108,0 MHz (trasmettitore 50 nW)
Bluetooth	Versione 4.0, 2402-2480 MHz, 10 mW
Potenza altoparlante integrato	1 W, 8 Ω
Connettività	Ingresso/uscita audio 3,5 mm stereo, porta micro-USB
Funzioni principali	Ricerca automatica, 5 preimpostazioni + preferiti, Service Following DAB, informazioni sul traffico, vivavoce, streaming Bluetooth, regolazione colore/luminosità schermo
Schermo	TFT a colori
Accessori inclusi	Antenna magnetica attiva DAB/DAB+, cavo audio 3,5 mm, caricatore duale USB 12/24V, ventosa, cavo micro-USB
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti abrasivi
Sicurezza	Non esporre ad acqua, umidità o calore eccessivo; non ostruire le griglie di ventilazione
Riparabilità e garanzia	Garanzia 2 anni; riparazione presso il rivenditore o il servizio assistenza Alan Electronics; nessun ricambio disponibile separatamente
Informazioni generali	Dichiarazione CE disponibile online; riciclaggio tramite RAEE

Domande frequenti - DR 57 ALBRECHT

Come collegare il DR 57 all'autoradio?

Due metodi: connessione FM (utilizzare il trasmettitore FM integrato, premere TX, scegliere una frequenza libera, quindi sintonizzare l'autoradio su quella frequenza) oppure connessione via cavo (collegare il cavo audio da 3,5 mm dall'uscita AUDIO OUT del DR 57 all'ingresso ausiliario dell'autoradio, quindi selezionare 'Audio Out' nel menu).

Come abbinare un telefono Bluetooth?

Attivare il Bluetooth sul DR 57 (tenere premuto il tasto Play/Pausa), tenere premuto TX fino a visualizzare 'Pairing in Progress'. Sul telefono, selezionare 'CAR DAB' dall'elenco Bluetooth. Il codice PIN è 1234.

Cosa fare in caso di cattiva ricezione DAB?

Verificare il montaggio dell'antenna (deve essere verticale e ben messa a massa). Utilizzare esclusivamente l'adattatore accendisigari fornito. Evitare parabrezza trattati anti-calore. In zone poco coperte, la ricezione potrebbe essere limitata.

Come memorizzare una stazione DAB+?

Selezionare la stazione, quindi tenere premuto un tasto di preselezione (1-5) fino a 'Stored Successfully'. Per più di 5 stazioni, utilizzare il tasto ★ e scegliere una posizione.

Come regolare la luminosità dello schermo?

Tenere premuto il tasto MODE per ridurre la luminosità. Ripetere per tornare alla luminosità normale. È possibile anche regolare la retroilluminazione dei tasti nel menu (Touche Light).

Come cambiare la lingua dell'interfaccia?

Premere MENU, girare la manopola per selezionare 'Language', confermare, quindi scegliere la lingua desiderata (italiano, tedesco, inglese, ecc.).

Come ripristinare le impostazioni di fabbrica?

Andare nel menu (tenere premuto MENU), selezionare 'Factory Reset', confermare con YES. Attenzione: tutte le stazioni memorizzate verranno cancellate.

Cos'è il Service Following DAB?

Il Service Following (SF) consente di seguire automaticamente una stazione DAB se cambia frequenza. Attivare/disattivare tenendo premuto TX/SF. L'icona S/F diventa bianca quando è attivo.

Posso caricare il telefono tramite il DR 57?

Sì, il caricatore accendisigari duale USB fornito eroga 5V/1A, sufficiente per caricare un telefono o un tablet. Collegare il telefono alla porta USB del caricatore (non al DR 57).

Come effettuare una chiamata in vivavoce?

Una volta abbinato il telefono in Bluetooth, premere il tasto telefono per rispondere. Per effettuare una chiamata, comporre il numero sul telefono; l'audio viene trasmesso tramite l'altoparlante integrato o quello del veicolo (regolabile nel menu 'Hands Free Speaker').

MANUALE UTENTE DR 57 ALBRECHT

1. Unità principale e accessori: 67
2. Unità di controllo e connettori 68
3. Primo utilizzo: 70

3.1. Installazione dell'antenna DAB+ 71

1. Collegamento del DR 57 alla propria autoradio 72

4.1. Collegamento mediante trasmettitore FM 72

4.1.1. Collegamento mediante trasmettitore FM (automatica) 72 4.1.2. Scelta della frequenza di trasmissione MF (manuale) 73 4.2. Connessione mediante cavo audio 73

1. Funzioni principali 74

5.1. Ricercare e selezionare canali DAB/DAB+: 74 5.2. Informazioni di servizio: Modalità DAB+ 74 5.3. Service Following DAB 75

5.3.1. Attivazione/disattivazione Service Following 75 5.4. Annunci traffico 75 5.4.1. Attivazione/disattivazione annunci traffico 75 5.5. Scelta colore sfondo dello schermo e caratteri: 76 5.6. Controllo luminosità dello schermo LCD: 76 5.7. Luce pulsanti preferiti 76 5.8. Scelta della lingua: 76 5.9. Ripristino delle impostazioni di fabbrica: 77 5.10. Versione software 77

1. Stazioni preimpostate 77

6.1. Salvataggio stazioni preimpostate 77 6.2. Richiamare una stazione preimpostata 78 6.3. Rimozione stazioni preimpostate 78

1. Modalità Bluetooth 78

7.1. Attivazione/disattivazione Bluetooth 79 7.2. Abbinamento di telefoni 79 7.3. Chiamata 80 7.3.1. Modalità uscita 80 7.4. Riproduzione della musica via Bluetooth 81

1. Ricarica di dispositivi USB 81
2. Ingresso aux / AUX-In 81
3. Specifiche del prodotto 82
4. Risoluzione dei problemi 82
5. Istruzioni di sicurezza 83
6. Garanzia e informazioni sul riciclaggio 84
7. Dichiarazione di conformità CE 85
8. Indirizzo Assistenza 85

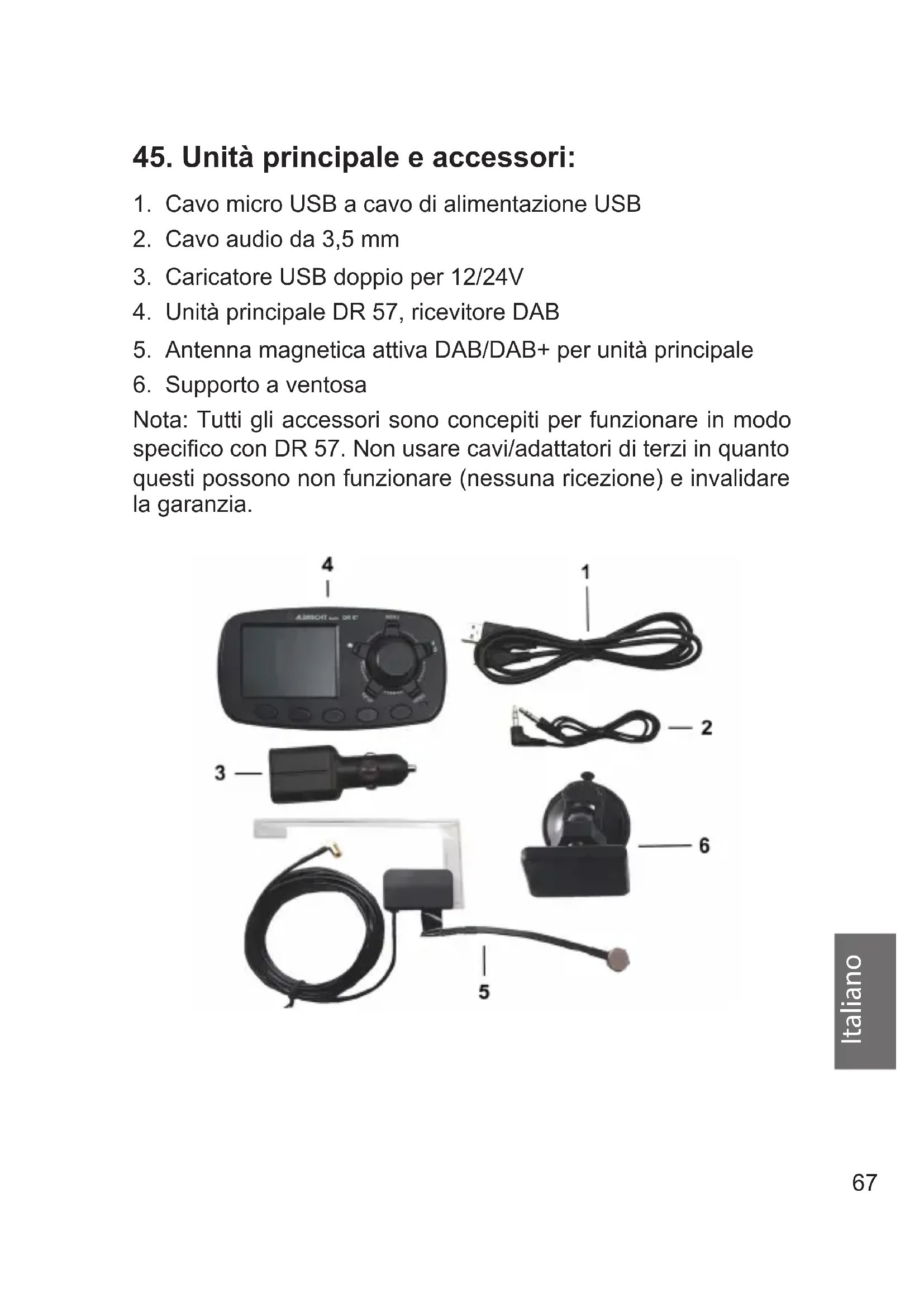

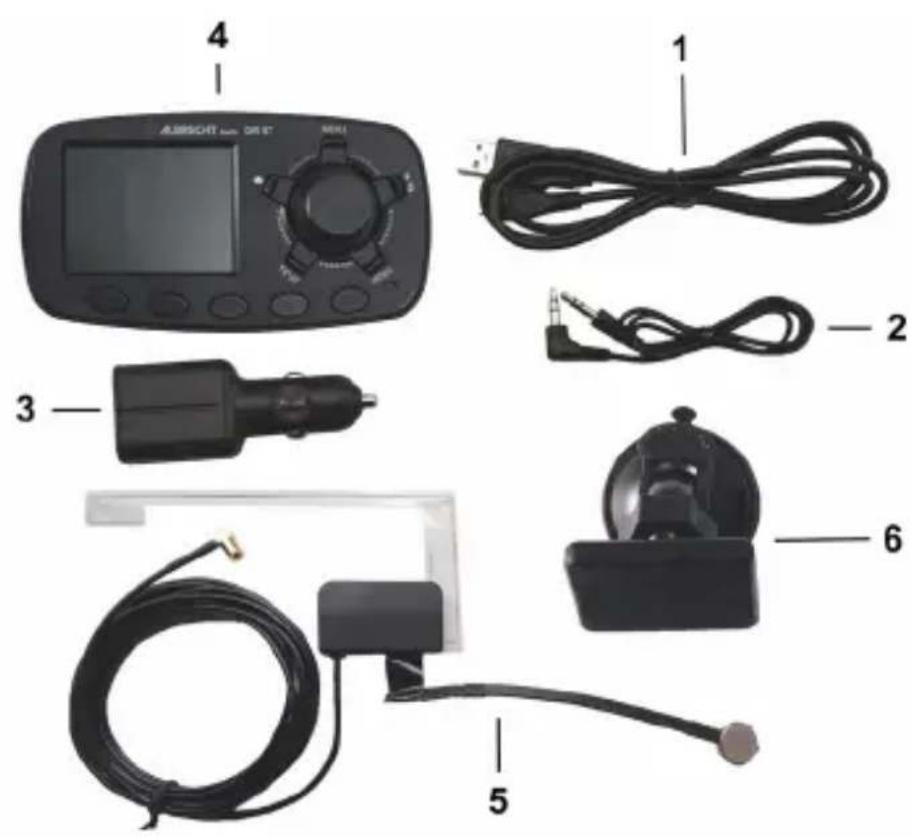

45. Unità principale e accessori:

1. Cavo micro USB a cavo di alimentazione USB
2. Cavo audio da 3,5 mm
3. Caricatore USB doppio per 12/24V
4. Unità principale DR 57, ricevitore DAB
5. Antenna magnetica attiva DAB/DAB+ per unità principale
6. Supporto a ventosa

Nota: Tutti gli accessori sono concepiti per funzionare in modo specifico con DR 57. Non usare cavi/adattatori di terzi in quanto questi possono non funzionare (nessuna ricezione) e invalidare la garanzia.

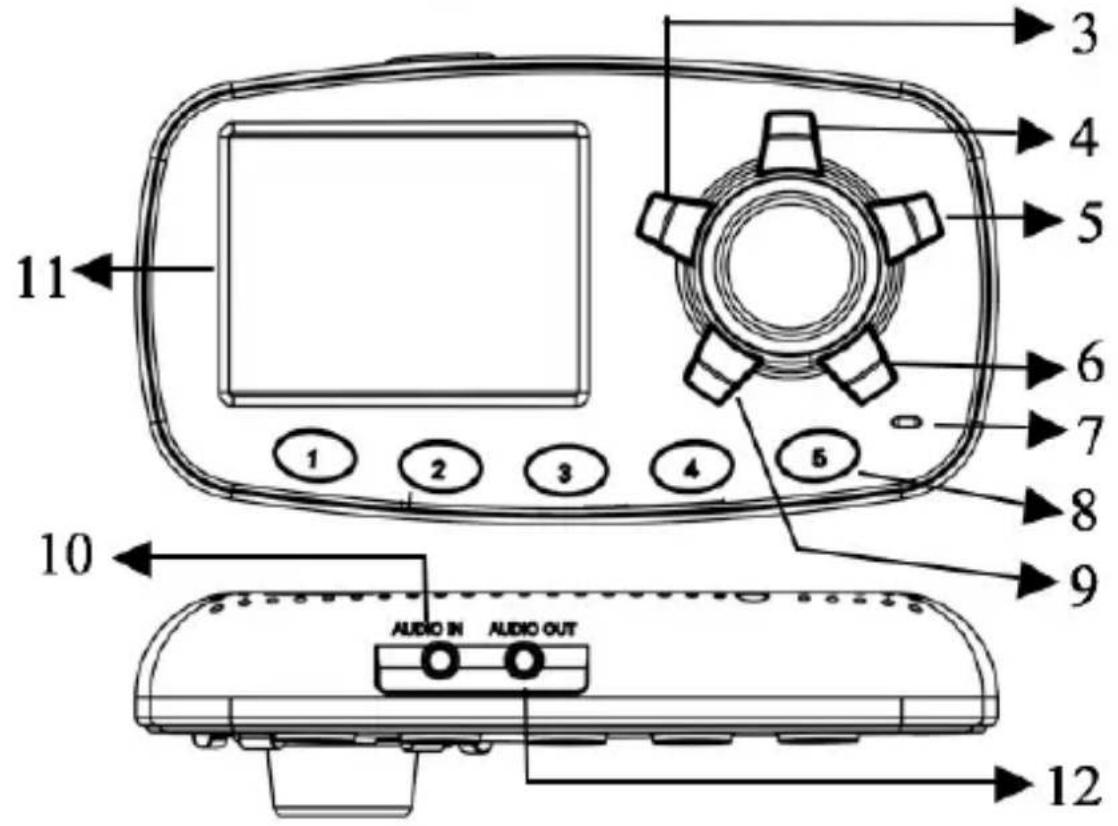

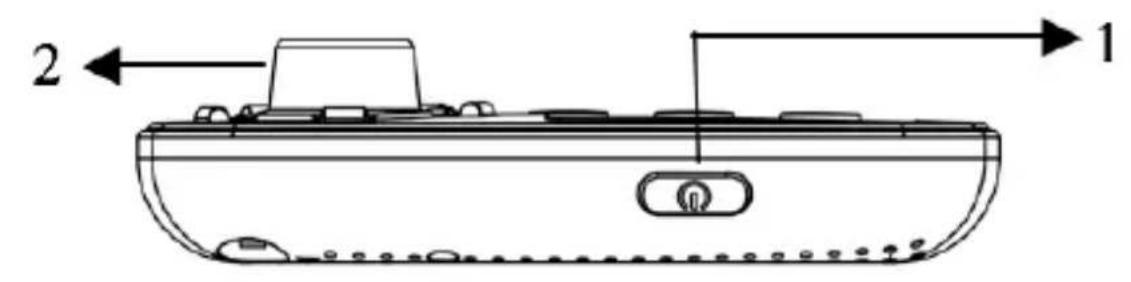

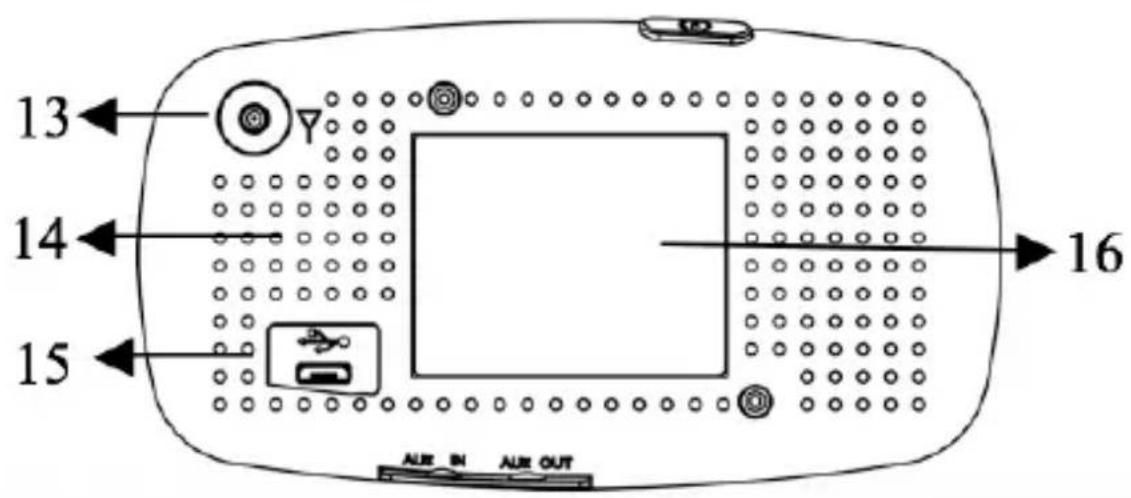

46. Unità di controllo e connettori

1		Pulsante Accensione/Attesa
2	OK	Ruotare per navigare nel menu Ruotare alla stazione ultima/successiva Premere per confermare.
3	★	Premere per aprire l'elenco dei preferiti Premere a lungo per salvare un preferito
4	MENU	Premere per aprire l'elenco delle stazioni Premere a lungo per aprire il menu
5		Pulsante Riproduzione/Pausa, premere a lungo BT ON/OFF Pulsante Telefono
6	MODE	Premere per modificare la modalità Premere a lungo per regolare la luminosità dello schermo
7		Microfono vivavoce integrato
8	1-5	Pulsante Preimpostazione
9	TX SF	Premere per regolare il trasmettitore FM Premere a lungo per accendere/spegnere servizio
10	AUDIO IN	Presa ingressso audio / AUX-In
11		Display a colori TFT
12	AUDIO OUT	Presa uscita audio / AUX-Out
13		Presa antenna DAB/DAB+
14		Altoparlante vivavoce integrato
15		Presa micro USB alimentazione
16		Piastra di supporto magnetica

47. Primo utilizzo:

1. Montare l'adattatore DR 57 In-Car DAB+ Radio al parabrezza con il supporto a ventosa fornito.
2. Collegare una estremità del cavo di alimentazione alla presa di alimentazione micro USB sul retro della DR 57 e l'altra estremità al caricabatterie per auto USB doppio. Inserire il caricabatterie da auto duale USB nella presa accendi-sigari.
3. Collegare l'antenna in dotazione alla presa dell'antenna. Per montare l'antenna, fare riferimento al capitolo "Installation Guide" a partire da pagina 86.
4. Accendere l'alimentazione con il "Pulsante On" sulla parte superiore dell'unità e il display mostrerà il logo Albrecht, quando il dispositivo avvia automaticamente la scansione di tutti i canali DAB/DAB+ locali e li salva nella memoria del dispositivo fino a quando non è eseguita un'altra "Scansione automatica". Durante la scansione una barra di stato mostrerà il progresso della scansione.
5. Una volta completata la scansione, è possibile selezionare qualsiasi canale radio DAB/DAB+ ruotando la manopola di navigazione.

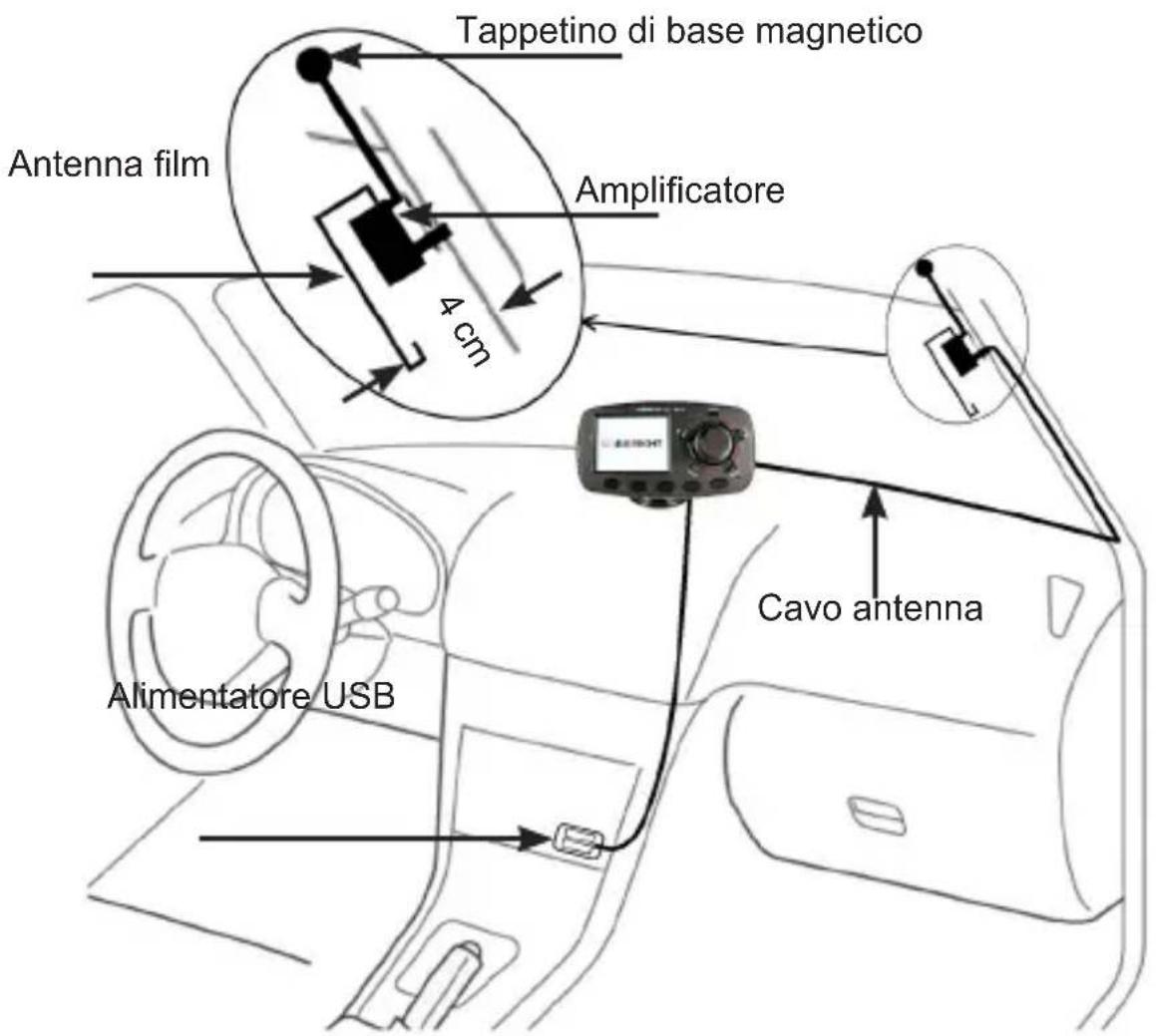

47.1. Installazione dell'antenna DAB+

1. Utilizzare un panno per pulire il parabrezza e abbassare con attenzione il rivestimento del tetto dell'auto.
2. Inserire il filo di terra del tappetino magnetico e assicurare che il tappetino magnetico sia a contatto con il tetto metallico dell'auto.
3. Rimuovere il retro adesivo alla scatola dell'amplificatore dell'antenna e fissarla al vetro.
4. Fissare la pellicola trasparente dell'antenna al vetro come indicato nel diagramma, applicare una leggera pressione per rimuovere qualsiasi bolla d'aria.
5. Piegare il cavo dietro al Telaio A e portarlo all'unità principale DR 57.
6. L'antenna deve essere montata verticalmente, non orizzontalmente.
7. Non fissare l'antenna DAB su fili riscaldanti, in un luogo che ostruisce la visuale del guidatore o in un punto in cui si può verificare interferenza da metallo.
8. Verificare il rivestimento anticalore metallico (filtro solare) sul parabrezza della propria auto se si stanno avendo problemi di connettività DAB. Il rivestimento anticalore o filtro solare possono avere un impatto negativo sulle prestazioni di ricezione.
9. L'antenna può essere montata sul vetro posteriore.

48. Collegamento del DR 57 alla propria autoradio

48.1. Collegamento mediante trasmettitore FM

Si può scegliere se impostare la frequenza di trasmissione FM in maniera automatica o manuale.

48.1.1. Collegamento mediante trasmettitore FM (automatica)

• Premere e tenere premuto il pulsante MENU per accedere alla modalità menu, ruotare la manopola di navigazione per cercare Uscita audio, scegliere Trasmettitore FM e confermare premendo la manopola di navigazione. Nota: Questa è la configurazione predefinita, quindi questo passo può essere saltato dopo il primo utilizzo. Premere il pulsante TX per migliorare la trasmissione TX: xxx.xMHz alla base, poi premere e tenere premuto TX per 3 secondi per attivare la scansione automatica di una frequenza di trasmissione FM "vuota" tra tutti i canali. Il processo di scansione dura 20-30 secondi. Il display mostra "----.-MHz" e si ferma su una stazione vuota.
• Dopo che è stata trovata una frequenza "vuota", premere nuovamente la manopola di navigazione per confermare l'impostazione, oppure essa sarà confermata automaticamente dopo 3 secondi. La frequenza "vuota" selezionata sarà mostrata, ad es. TX 108.0MHz
• Quindi sintonizzare il proprio sistema autoradio FM per corrispondere alla frequenza di trasmissione FM selezionata del segnale audio dal DR 57 al proprio impianto autoradio.

48.1.2. Scelta della frequenza di trasmissione FM (manuale)

• Premere il tasto TX per entrare in modalità di scelta manuale della frequenza di trasmissione.
• Quindi ruotare la manopola di navigazione per selezionare la frequenza vuota preferita (in base alla propria esperienza passata con frequenze vuote note nella propria area) che si desidera ricevere alla propria autoradio.
• Lo schermo tornerà automaticamente alla modalità DAB+ dopo 3 secondi e la frequenza selezionata sarà migliorata in alto, ad es. TX 108.0MHz.

Nota: "Frequenza vuota" significa che non c'è contenuto di trasmissione radio FM o rumore quando la frequenza è selezionata.

48.2. Connessione mediante cavo audio

• Collegare la presa AUDIO OUT da 3,5 mm del DR 57 attraverso il cavo audio fornito con la presa linea ingresso dell'autoradio.
• Premere e tenere premuto il pulsante MENU per accedere al menu, ruotare la manopola di navigazione per cercare Uscita audio e confermare premendo la manopola di navigazione. Un'icona cuffia sarà mostrata in alto.

Nota: In modalità Presa Uscita audio, non ci sarà trasmissione FM dall'autoradio.

49. Funzioni principali

49.1. Ricercare e selezionare canali DAB/DAB+:

Se non si è in modalità DAB+, premere il pulsante MODE fino a quando la modalità "DAB+ Radio" non è selezionata. Ruotare la manopola di navigazione per selezionare il canale DAB/DAB+ desiderato. Oppure è possibile premere il pulsante MENU per accedere all'elenco Stazioni, ruotare la manopola di regolazione per scorrere su o giù e selezionare il canale DAB+ desiderato premendo la manopola di navigazione.

È anche possibile premere e tenere premuto il pulsante MENU per accedere al menu e selezionare Scansione automatica DAB ruotando la manopola di navigazione per riattivare il processo di "Scansione automatica" se si desidera aggiornare i canali radio DAB+.

Nota: Per uso normale, non si deve eseguire la "Scansione automatica DAB" ogni volta che si utilizza l'auto DAB+.

49.2. Informazioni di servizio: Modalità DAB+

I dati con le informazioni di servizio saranno mostrati in un testo scorrevole, che viene trasmesso dalla stazione radio.

Quando si è in ascolto di un canale DAB+, sullo schermo appariranno le seguenti informazioni, se disponibili

• Nome del canale
• Frequenza
• Nome del Multiplex (DLS)
• Icona DAB+
• Potenza del segnale
• Frequenza di trasmissione MF
• Stato della connessione Bluetooth
• Stato uscita audio
• Stato Service Following
• Stato Annunci traffico

Se si esce dall'area di trasmissione della stazione che si sta ascoltando, Service Following ricerca se la stessa stazione è trasmessa nella nuova area e commuta la frequenza automaticamente.

49.3.1. Attivazione/disattivazione Service Following

In modalità "DAB", premere e tenere premuto il pulsante SF per attivare la funzione service following. "Service Following ON" apparirà sullo schermo LCD e un'icona bianca "S/F" apparirà sulla parte alta del display. Ripetere la stessa procedura per spegnere la funzione service following. L'icona "S/F" scomparirà dallo schermo LCD.

Se l'icona "S/F" passa da bianca a rossa, significa che la stazione DAB supporta la funzione S/F e il dispositivo la rileva, ma non è ancora attivata. Una volta che si passa a un'altra regione, l'icona S/F diventa nuovamente bianca.

Nota: Per applicazioni in cui non si usa la funzione SF, si raccomanda di spegnere la funzione SF.

49.4. Annunci traffico

Annunci traffico permette di ricevere automaticamente annunci sul traffico, indipendentemente dalla fonte che si sta ascoltando.

49.4.1. Attivazione/disattivazione annunci traffico

Per entrare nel menu, premere e tenere premuto il tasto MENU.

Utilizzare la manopola di navigazione per scorrere su o giù per selezionare Annunci traffico e confermare premendo la manopola di navigazione.

Ruotare la manopola di navigazione per selezionare ON o OFF e confermare premendo la manopola di navigazione.

Per cancellare un annuncio traffico attivo, basta premere il pulsante DR 57 e si tornerà all'ultima stazione radio riprodotta.

49.5. Scelta colore sfondo dello schermo e caratteri:

Il colore di sfondo dello schermo e del font può essere impostato in quattro diverse combinazioni:

• Bianco: caratteri bianchi su sfondo nero
• Arancione: caratteri arancioni su sfondo nero
• Blu: caratteri blu su sfondo nero
• Colore sfondo nero, font a colori

Per scegliere i colori, applicare la seguente procedura: Premere e tenere premuto il pulsante MENU e ruotare la manopola di navigazione per scorrere alle Colour Settings. Selezionare il proprio colore preferito e confermare premendo la manopola di navigazione.

49.6. Controllo luminosità dello schermo LCD:

Quando si guida di notte è possibile modificare il livello di luminosità del display LCD a colori. Premere e tenere premuto il pulsante MODE per regolare la luminosità del display. Premere di nuovo e tenere premuto il tasto MODE, per tornare al livello di luminosità normale.

49.7. Luce pulsanti preferiti

Premere e tenere premuto il pulsante MENU per accedere al Menu, ruotare la manopola di navigazione per scorrere al pulsante Light e confermare premendo la manopola di navigazione. Ora selezionare ON o OFF ruotando nuovamente la manopola di navigazione e confermare con la manopola di navigazione.

49.8. Scelta della lingua:

Per entrare nel menu, premere e tenere premuto il tasto MENU. Usare la manopola di navigazione per scorrere a Lingua e confermare premendo la manopola di navigazione. Ruotare nuovamente la manopola di navigazione per selezionare la lingua desiderata e confermare premendo la manopola di navigazione.

49.9. Ripristino delle impostazioni di fabbrica:

Si noti che tutte le stazioni preimpostate, impostazioni e configurazione saranno perse dello effettuato il "Ripristino impostazioni fabbrica".

Per entrare nel menu, premere e tenere premuto il tasto MENU. Ruotare la manopola di navigazione per scorrere a Factory Reset e confermare premendo la manopola di navigazione. Selezionare YES o NO ruotando nuovamente la manopola di navigazione e confermare con la manopola di navigazione.

49.10. Versione software

Per entrare nel menu, premere e tenere premuto il tasto MENU. Ruotare la manopola di navigazione per scorrere su o giù per selezionare Software Version e confermare premendo la manopola di navigazione per vedere la versione corrente del software del dispositivo. Premere nuovamente la manopola di navigazione per uscire dal menu.

50. Stazioni preimpostate

50.1. Salvataggio stazioni preimpostate

Per programmare e salvare le proprie stazioni DAB+ preferite usare i Pulsanti Preimpostazioni (1-5) sulla parte anteriore del dispositivo:

In modalità DAB, usare la manopola di navigazione per selezionare una stazione DAB+ preferita, premere e tenere premuto un qualsiasi Pulsante Preimpostazioni (1-5) selezionato per salvare la stazione selezionata su quel pulsante. Apparirà un messaggio indicante "Stored Successfully".

È possibile programmare e salvare più di 5 stazioni preimpostate DAB+ preferite usando la procedura seguente:

Selezionare una stazione DAB+, premere e tenere premuto il pulsante ★ per accedere alla modalità Store Preset Stations. Ruotare la manopola di navigazione per selezionare un numero in memoria per salvare la propria stazione preferita, premere la manopola di navigazione per confermare. Apparirà un messaggio che indica "Stored Successfully".

50.2. Richiamare una stazione preimpostata

In modalità DAB, premere uno qualsiasi dei Pulsanti Preimpostazioni (1-5) sulla parte anteriore del dispositivo per richiamare la stazione preimpostata DAB+ preferita. Oppure premere il pulsante per accedere all'elenco Selezionare Stazioni Preimpostate per migliorare tutte le stazioni DAB+ preimpostate. Scegliere una Stazione preimpostata e selezionarla premendo la manopola di navigazione.

50.3. Rimozione stazioni preimpostate

Per cancellare tutte le stazioni preimpostate DAB+ preferite, premere e tenere premuto il pulsante MENU per accedere alla modalità menu, usare la manopola di navigazione per cercare Delete All Presets e selezionare YES o NO premendo la manopola di navigazione per confermare. Se si seleziona YES, tutta la memoria sarà cancellata.

51. Modalità Bluetooth

Per collegare un Telefono Bluetooth al DR 57, entrambe le unità devono essere accoppiate. Ciò deve essere effettuato solo durante la prima connessione. Una volta che entrambe le unità sono accoppiate si collegheranno automaticamente in futuro non appena tornano nella portata del Bluetooth.

Al DR 57 possono essere accoppiati fino a otto dispositivi. Se più di un dispositivo si trova nella portata Bluetooth, il DR 57 si collegherà all'ultimo dispositivo collegato. Se si deve collegare un Telefono diverso, il Bluetooth sul Telefono corrente deve essere disabilitato manualmente.

51.1. Attivazione/disattivazione Bluetooth

In modalità Bluetooth premere e tenere premuto per commutare tra Bluetooth on e off.

L'icona Bluetooth che appare nella barra superiore indicherà lo stato.

• Icona non visibile: Bluetooth spento
• Icona lampeggiante: Bluetooth acceso; non collegato
• Icona costantemente visibile: Bluetooth acceso; collegato

51.2. Abbinamento di telefoni

1. Attivare il Bluetooth premendo
2. Premere e tenere premuto TX per attivare la modalità di accoppiamento. Il display mostra "Pairing in Progress".
3. Attivare il Bluetooth sul proprio telefono e ricercare le periferiche Bluetooth disponibili.
4. Selezionare "CAR DAB" dall'elenco.
5. Una volta stabilita la connessione, lo schermo del DR 57 mostra "Connected" e l'icona Bluetooth appare sulla parte superiore.

Nota: l'accoppiamento può richiedere da più secondi a un minuto a seconda delle varie marche o modelli di telefono.

Bluetooth PIN: 1234

Se si vuole annullare l'accoppiamento in corso, è possibile premere sempre il pulsante.

51.3. Chiamata

Quando c'è una chiamata in arrivo, il DR 57 emette un suono; premere il pulsante per rispondere a una chiamata.

• Rispondere a una chiamata: premere durante lo squillo. Rifiutare una chiamata: premere e tenere premuto durante lo squillo. Terminare una chiamata: premere durante la chiamata.

Durante la chiamata il display mostra il volume del telefono e il tempo di conversazione; ruotare la manopola di navigazione per regolare il livello di volume.

51.3.1. Modalità uscita

È possibile sentire le chiamate tramite l'altoparlante integrato o gli altoparlanti dell'auto. Quando è selezionata la modalità Car Speaker, il volume può essere regolato solo mediante il pulsante di controllo del volume dell'autoradio.

Per entrare nel menu, premere e tenere premuto il tasto MENU.

Ruotare la manopola di navigazione per selezionare Hands Free Speaker e premere la manopola di navigazione per confermare.

Nel menu Hands Free Speaker, ruotare la manopola di navigazione per selezionare Built-in Speaker o Car Speaker e confermare premendo la manopola di navigazione.

51.4. Riproduzione della musica via Bluetooth

I telefoni Bluetooth collegati ora possono riprodurre file musicali sul DR 57 (fare riferimento alla propria guida utente del telefono per maggiori informazioni).

La musica sarà inoltrata alla propria autoradio attraverso il trasmettitore FM o la presa di uscita audio, a seconda dell'opzione selezionata nel menu Uscita audio. Per maggiori informazioni si veda il capitolo "4. Collegamento del DR 57 alla propria autoradio".

Avviare e interrompere la riproduzione musicale premendo il tasto "▶". Ruotare la manopola di navigazione per selezionare il brano successivo o precedente.

52. Ricarica di dispositivi USB

Usando il cavo USB del proprio telefono cellulare, collegare il connettore USB al carica-batterie da auto duale USB con presa da 12V/24V.

Collegare l'altra estremità del cavo al proprio dispositivo e la ricarica avrà inizio. (Potenza di carica erogata: 5V, 1A, valore sufficiente per la ricarica di dispositivi iPad).

53. Ingresso aux / AUX-In

Per collegare un dispositivo audio esterno, come smartphone, tablet, iPod, lettori MP3 e simili, procedere come segue:

Premere MODE fino a quando AUX IN non è visualizzato.

Collegare la sorgente audio esterna alla presa "AUX IN" sul lato inferiore del DR 57 mediante il cavo audio da 3,5 mm fornito.

54. Specifiche del prodotto

1	Modello del prodotto: DR 57
2	Formato radio supportato: DAB/DAB+, Trasmettitore FM e DAB a Service following DAB
3	Frequenze DAB+: Banda III (174,00 –240,00 MHz)
4	Frequenza di trasmissione FM: 87,5—108,0MHz, 50 nW
5	Bluetooth: Versione 4.0, 2402 - 2480 MHz, 10 mW
6	Uscita altoparlante Telefono: 1,0W, 8Ω
7	Ingresso audio: presa stereo da 3,5 mm
8	Uscita audio: presa stereo da 3,5 mm
9	Potenza d'uscita: 5V, 1A (per la ricarica di dispositivi iPad2/iPhone/iPod/Android e simili.)
10	Fonte di alimentazione elettrica: Presa accendisigari per auto (10V- 30V)
11	Dimensioni: 123 x 66 x 32 mm
12	Peso netto: 87g (approx.)

*Le informazioni contenute in questo manuale sono soggette a modifiche senza preavviso.

55. Risoluzione dei problemi

Problema: La trasmissione DAB via FM all'autoradio è possibile, con interferenza o per nulla funzionante.

Utilizzare il cavo USB fornito e l'adattatore accendisigari. Altri cavi spesso non riducono in modo sufficiente le interferenze.

Problema: Nessuna ricezione DAB quando la DR 57 è collegata attraverso l'ingresso linea all'autoradio, sebbene la potenza del segnale DAB sia buona.

Passare DR 57 alla modalità "AUX" nel menu.

Ricezione DAB scarsa su alcune autostrade o strade, parte 1.

Poiché la rete DAB non è ancora completamente estesa, ciò può comportare ricezione scarsa durante la guida in alcune aree rurali che non sono ancora completamente sviluppate. Quindi, testare il ricevitore DR 57 in un'area meglio sviluppata prima di inviare il dispositivo in riparazione a causa della scarsa ricezione.

Problema: Ricezione DAB scarsa, parte 2.

Gli adattatori USB disponibili in commercio senza soppressione delle interferenze sono certamente idonei per molte applicazioni, ma non adeguati per ricevitori DAB potenti. Quindi, per una migliore ricezione, usare l'adattatore USB e l'adattatore accendisigari forniti da loro, concepiti in modo specifico per il ricevitore DR 57.

Problema: Ricezione DAB scarsa, parte 3.

Verificare se l'antenna DAB fornita sia stata installata esattamente come descritto nelle istruzioni di installazione e se è collegata correttamente alla terra del veicolo. Altri dispositivi elettronici che non hanno interferenza soppressa (come telecamere da cruscotto a basso costo), soprattutto all'interno del veicolo, possono interferire con la ricezione DAB.

56. Istruzioni di sicurezza

1. Non utilizzare questa radio in/ vicino all'acqua.
2. Pulire con un panno asciutto.
3. Non ostruire le aperture di ventilazione.
4. Usare solo accessori forniti dal produttore.
5. Non esporre questa radio a pioggia o umidità.
6. Non esporre questa unità ad acqua, vapore, sabbia o ad altri pericoli ambientali.
7. Non lasciare l'unità radio in prossimità di fonti di calore eccessivo, che potrebbero danneggiarla.

57. Garanzia e informazioni sul riciclaggio

Siamo legalmente obbligati a includere le informazioni relative allo smaltimento e alla garanzia, nonché la dichiarazione di conformità UE con le istruzioni d'uso in paesi diversi per le unità. Queste informazioni sono riportate sulle pagine seguenti.

2 anni di garanzia dalla data di acquisto

Il costruttore/rivenditore garantisce questo prodotto per due anni dalla data di acquisto. Questa garanzia include tutti i malfunzionamenti causati da componenti difettosi o funzioni non corrette entro il periodo di garanzia, escludendo l'usura, come batterie scariche, graffi sul display, alloggiamento difettoso, antenna rotta e difetti dovuti a effetti esterni quali corrosione, sovratensione attraverso alimentazione esterna impropria o l'uso di accessori non idonei. Difetti dovuti all'uso non intenso sono esclusi dalla garanzia.

Contattare il rivenditore locale per le richieste di interventi in garanzia. Il distributore riparerà o sostituirà il prodotto o lo invierà a un centro assistenza autorizzato.

È possibile anche contattare direttamente il servizio assistenza. Includere la prova di acquisto con il prodotto e descrivere il malfunzionamento in modo quanto più chiaro possibile.

58. Dichiarazione di conformità CE

Standard e regolamenti

Con la presente, Alan Electronics GmbH dichiara che il dispositivo radio tipo DR 57 è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo

Le leggi Europee non consentono lo smaltimento di dispositivi vecchi o elettrici o elettronici difettosi con i rifiuti domestici. Portare il prodotto a un punto di raccolta comunale per lo smaltimento. Questo sistema è finanziato dall'industria e assicura uno smaltimento ecologico e il riciclaggio di materie prime di valore.

59. Indirizzo Assistenza

Hotline tecnica (per unità vendute in Germania)

Contattare il nostro numero verde di assistenza per Telefono +49 (0) 6103/9481 - 66 (costi regolari per la Germania da rete fissa) o e-mail a

[e-mail]

Prima di restituire il prodotto, controllare il capitolo "Risoluzione dei problemi" per alcuni semplici passi e test o contattare la nostra hotline.

© 2020 Alan Electronics GmbH
