BEDIENUNGSANLEITUNG DR 57 ALBRECHT

Bedienungsanleitung / Manual

Deutsch / English / Français / Italiano

Inhaltsverzeichnis

1. Lieferumfang: 3
2. Bedienelemente und Anschlisse 4
3. Vor der ersten Verwendung: 6

3.1. Montage der DAB+-Antenne 7

1. Verbindung des DR57 mit dem Autoradio 8

4.1. Verbinding per UKW-Transmitter 8

4.1.1. Verbindung per UKW-Transmitter (Automatisch): 8
4.1.2. UKW-Übertragungsfrequency einstellen (Manuell): 9
4.2.Verbindung zum Autoradio per Audiokabel 9

5.Hauptfunktionen 10

5.1. DAB/DAB+-Sender suchen und auswahlen: 10
5.2. Sender-Informationen: DAB+ Modus 10
5.3. DAB-Senderverfolgung / Service Follow (SF) 11

5.3.1. Senderverfolgung ein-/ausschalten 11
5.4.Verkehrsnahrichten 11
5.4.1.Verkehrsnachrichten ein-/ausschalten 11
5.5. Menu-Schriftfarbe wahlen: 12
5.6.LCD-Display dimmen 12
5.7. Beleuchting der Senderspeichertasten 12
5.8.Sprache wahlen: 13
5.9.Zurücksetzen auf Werkseinstellungen 13
5.10. Softwareversion 13

1. Favoriten (Senderspeicher) 13

6.1.Favoriteabspeichern 13
6.2.Favoriten aufrufen 14
6.3.Löschen von gespeicherten Sendern 14

1. Bluetooth-Modus 14

7.1. Bluetooth ein-/ausschalten 15
7.2. Telefon koppeln 15
7.3.Telefonanrufe 16
7.3.1.Ausgabemodus 16
7.4. Bluetooth-Musikwiedergabe 16

1. USB-Geräte laden 17
   9.AUX-In 17
2. Spezifikationen 18
   11.Problembhebung 18
3. Sicherheitshinweise 20
4. Garantie und Informationen zum Recycling 20
5. CE-Konformitätserklarung 21
6. Serviceadresse 22

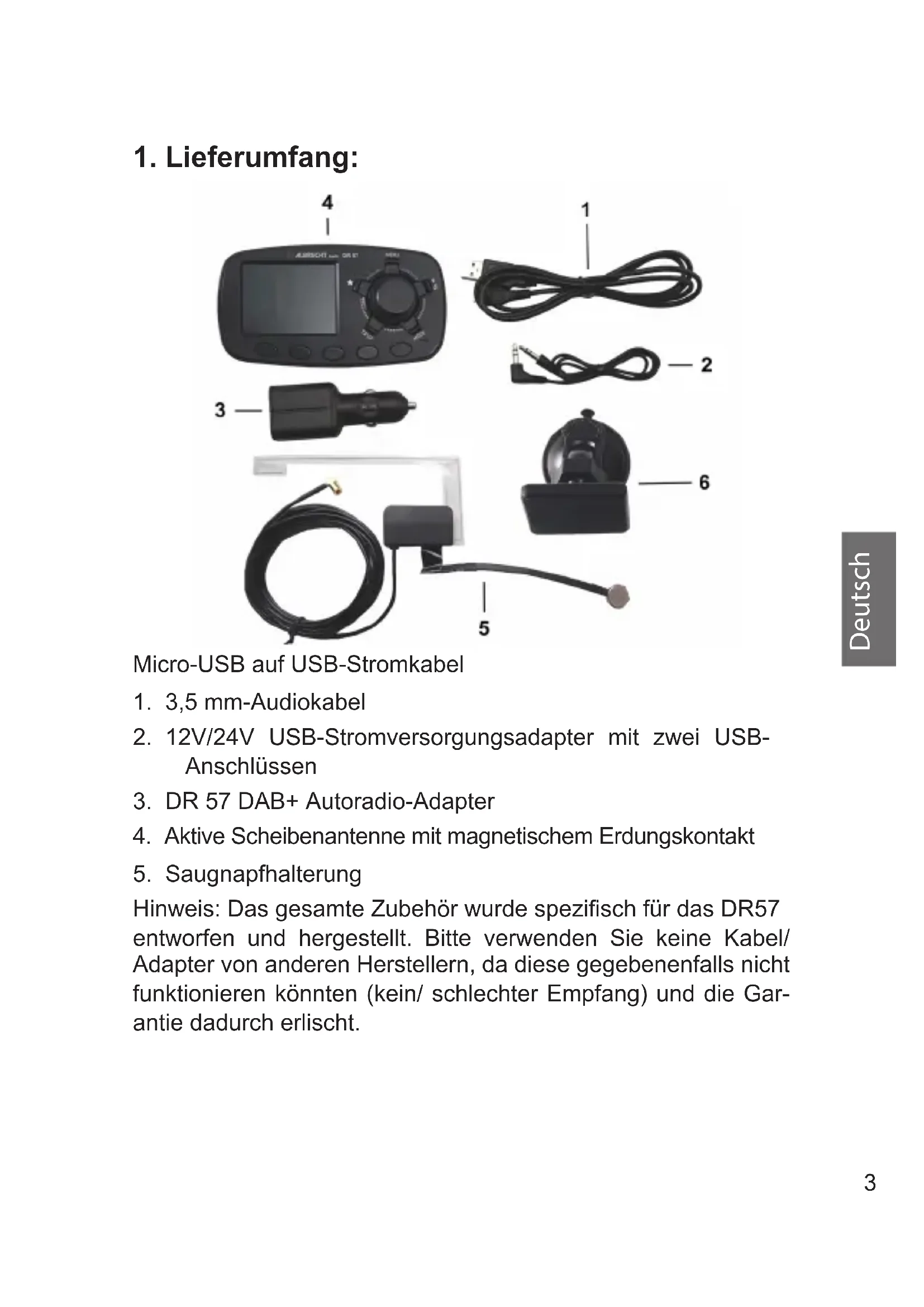

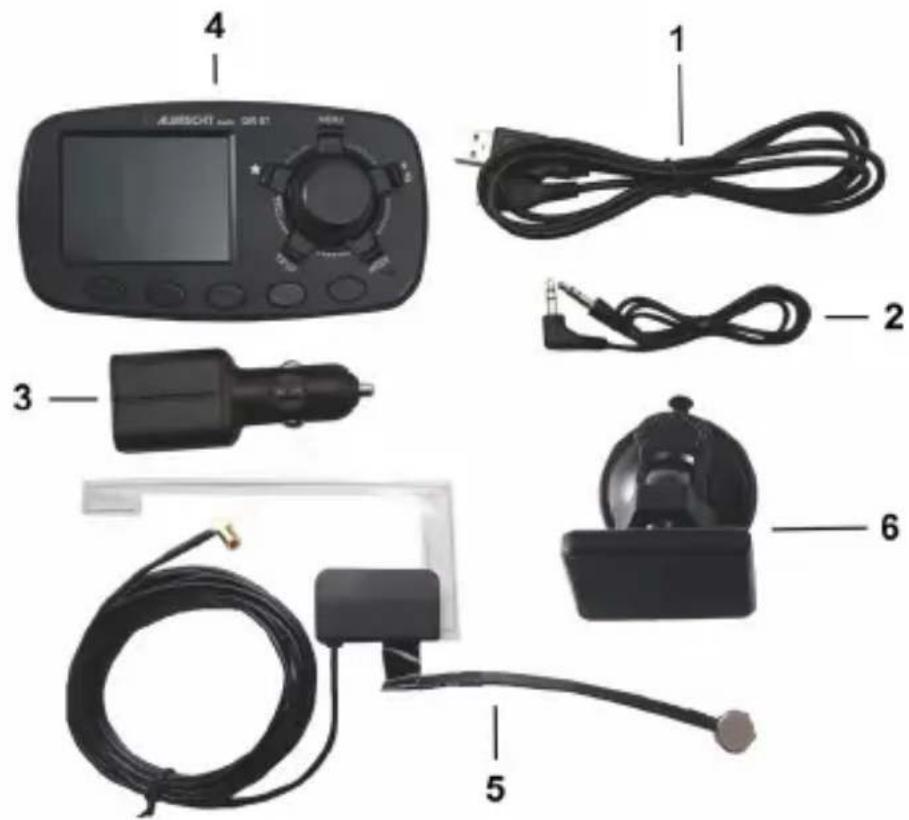

1. Lieferumfang:

Micro-USB auf USB-Stromkabel

1. 3.5 mm-Audiokabel
2. 12V/24V USB-Stromversorgungsadapter mit zwei USB-Anschlüssen
3. DR 57 DAB+ Autoradio-Adapter
4. Aktive Scheibenantenne mit magnetischen Erdungskontakt
5. Saugnaphalterung

Hinweis: Das gesamte Zubehör wurde spezifisch für das DR57 entworgen und hergestellt.itte verwenden Sie keine Kabel/ Adapter von anderen Herstellern, da diese gegebenenfalls nicht Funktionieren konnten (kein/ schlechter Empfang) und die Gar-. antie dadurch erlischt.

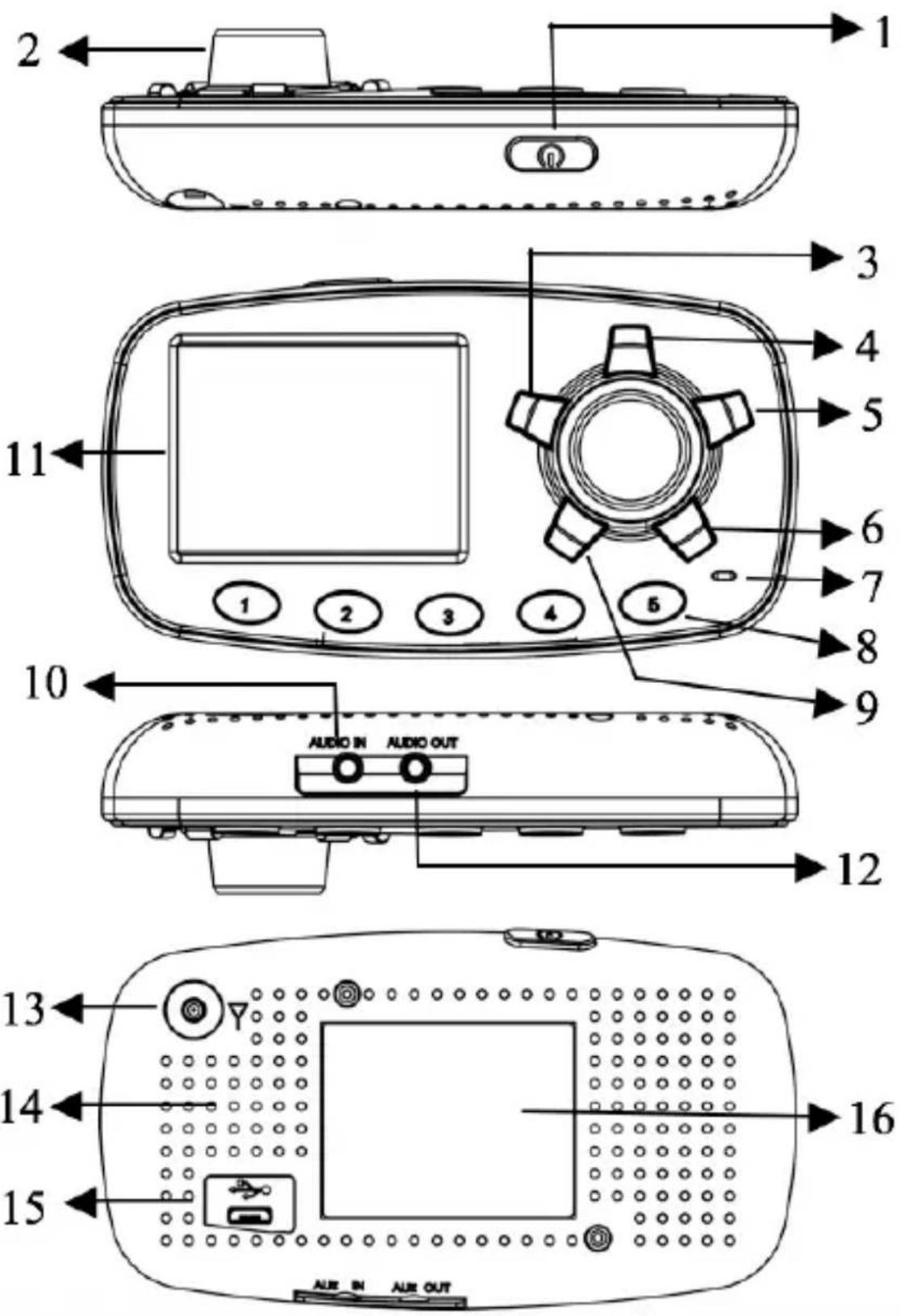

2. Bedienelemente und Anschlüsse

1	◎	Ein-/Standby-Taste
2	▲ ▲	Navigationsknopf Drehen, um durch das Menu zu navigieren Drehen,{nachster / vorheriger Sender
	OK	Drücken, um die Auswahr zu bestätigen
3	★	Drücken, um die Favoritenliste zu öffnen Lang drücken, um einen Favoriten zu speichern
4	MENU	Drücken, um auf die Senderliste zuzugreifen Lang drücken, um das Menu zu öffnen
5	►	Wiedergabe/Pause-Taste - lang drücken, um Bluetooth ein- oder auszuschalten
	◎	Telefon-Taste
6	MODE	Drücken, um den Modus zu wechseln Lang drücken, um die Bildschirmhelligkeit zu ändern
7		Eingebautes Mikrofon für die Freisprechfung- tion
8	1-5	Favorite (Senderspeichertasten)
9	TX	Drücken, um die UKW-Übertragungsfrequency einzustellen
	SF	Lang drücken, um die Senderverfolgung ein- oder auszuschalten
10	AUDIO IN	AUX-In Buchse
11		TFT-Farbdisplay
12	AUDIO OUT	AUX-Out Buchse
13		Buchse für die DAB/DAB+-Antenne
14		Eingebauter Lautsprecher für die Freispre-chfungkction
15		Micro-USB-Buchse zur Stromversorgung
16		Magnetische Montageplatte

3. Vor der ersten Verwendung:

1. Befestigen Sie den DR 57-DAB+-Autoradioadapter mit der im Lieferumfang enthaltenen Saugnaphalterung an der Windschutzscheibe.
2. Verbinden Sie das eine Ende des USB-Stromkabels mit der Micro-USB-Buchse auf der Rückseite des DR 57 und das andere Ende mit dem USB-Stromversorgungsadapter. Stecken Sie die USB-Stromversorgung in den Zigarettenanzünder.
3. Schließen Sie die mitgelieferte Antenne am Antenneneingang auf der Rückseite des DR 57 an. Zur korrekten Montage der Antenne schauen Sieitte in die detailierte Montageanleitung ab Seite 86.
4. Schalten Sie das Gerät durch drücken der Ein-/Standby-Taste auf der Oberseite des Geräts ein, im Display erscheint das Albrecht-Logo. Beim Erstgebrauchucht das Gerät automatisch nach allen empfangbaren DAB/DAB+-Sendern und speichert diese im Senderspeicher des Geräts, bis ein weiterer DAB- Sendersuchlauf durchgeführt wird. Wahrend des Sendersuchlaufs zeigt ein Balken den Fortschritt des Suchlaufs an.
5. Sobald der Sendersuchlauf abgeschlossen ist, konnen Sie jeder der gespeicherten DAB/DAB+-Radiosender durch drehen am Navigationsknopf einstellen.

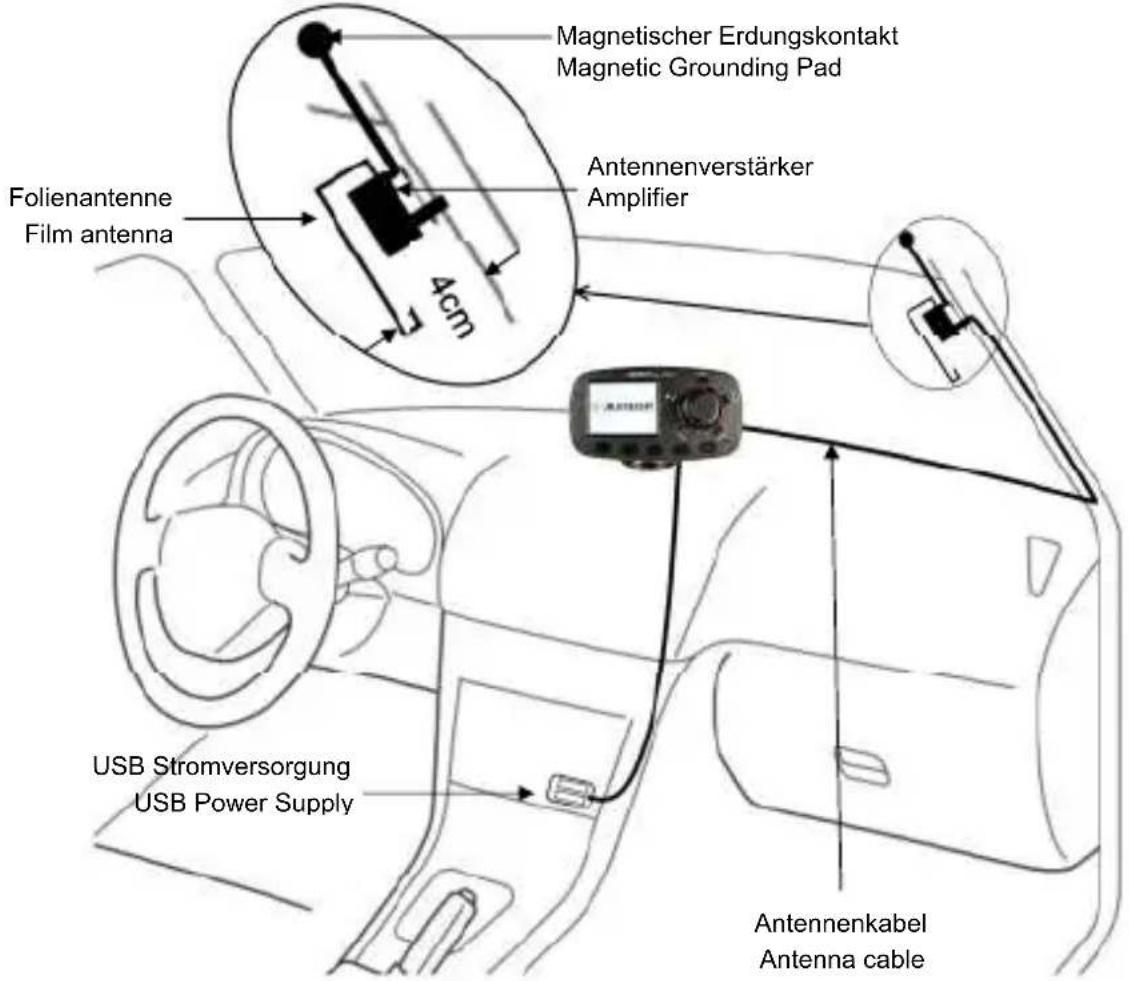

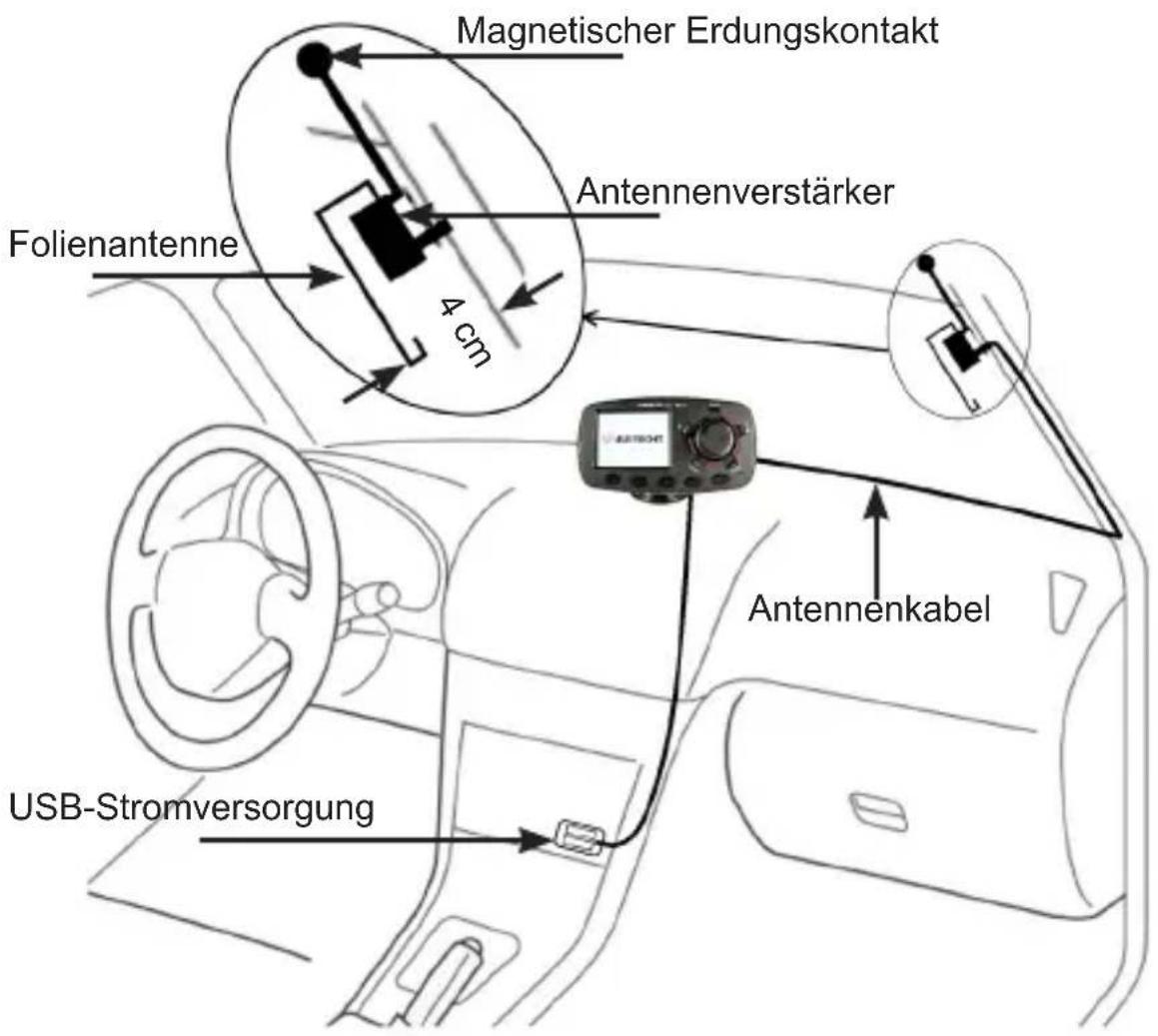

3.1. Montage der DAB+-Antenne

1. Verwenden Sie ein feuchtes Tuch, um die Windschutzscheibe zu reinigen und offen Sie vorsichtig die Umrandung des Dachhimmels.
2. Setzen Sie den Magnetischen-Erdungskontakt so ein, dass er am Metalldach des Fahrzeuges sitzt
3. Entfernen Sie die Klebeschutzfolie des Antennenverständkorders und kleben Sieihn an die vorgesehene Stelle der Scheibe.
4. Nun kleben Sie die Folienantenne auf. Luftblasen beseitigen Sie, indem sie diese mit leichtem Druck zum Rand hin

herausstreichen

1. Die Antenne sollte senkrecht und nicht waagerecht montiert werden.
2. Verlegen Sie das Antennenkabel an der A-Säule entlang bis zu der Stelle an der das DR 57 montiert werden soll
3. Befestigen Sie die DAB-Antenne nicht über Heizdrähen, an einer Stelle, an der die Sicht des Fahrs beeinträchtigt wird oder an einem Ort, an dem es zu Störungen durch Metallbedampfung (Sonnenschutz) der Scheibe kommt kann. Diese können sich nachteilig auf den Empfang auswirken.
4. Die Antenne kann auch an der Heckscheibe montiert werden.

4. Verbindung des DR57 mit dem Autoradio

4.1. Verbinding per UKW-Transmitter

Sie können die UKW-Transmitterfrequenz automatisch oder manuell einstehen.

4.1.1. Verbindung per UKW-Transmitter (Automatisch):

• Drücken und halten Sie die MENU-Taste, um in das Menu zu gelangen. Drehen Sie den Navigationsknopf, bis Sie zu Audioausgang gelangen. Dann wahlen Sie FM-Transmitter und bestätigen ihre Auswahr durch einen Druck auf den Navigationsknopf. Hinweis: Dies ist die Standardeinstellung. Sie können diesen Schritt also bei der ersten Verwendung überspringen.

• Drücken Sie die Taste TX, um TX-Frequency: xxx.xMHz unter im Display anzuzeigen. Dann drücken und halten Sie TX drei Sekunden lang, um die automatische Sueche nach einer „frei“ UKW-Frequency ohne Störsignale von anderen Sendern zu aktivieren. Der Suchvorgang dauert 20-30 Sekunden. Das Display zeigt „-----MHZ“ an und hält bei einer frei- frequenz an.

• Nachdem eine „frei“ Frequenz gefunden wurde, drücken Sie erneut auf den Navigationsknopf, um die Einstellung zu bestätigen. Alternativ wird die Einstellung nach drei Sekunden automatisch bestätig. Die ausgewählte „frei“ Frequenz wird oben im Display angezeigt, z.B. TX 108.0MHz

• Zeitstehen Sie Ihr Autoradio auf die ausgewählte UKW-Ubertragungsfrequency ein, um das Audiosignal vom DR 57 über ihr Autoradio zu empfangen.

4.1.2. UKW-Übertragungsfrequency einstellen (Manuell):

• Drücken Sie „TX" zum Aufrufen des Auswahlmodus für die UKW-Übertragungsfrequency.
• Drehen Sie dann so lange den Navigationsknopf, bis Sie die gewünschte frei Frequenz (auf der Grundlage ihrer Erfahrungen mit bekannten freien Frenzen in Ihrem Sendegebiet) gefunden haben, auf der Sie das Audiosignal empfangen wollen.
• Der Bildschirm wechseln nach drei Sekunden automatisch zum DAB+-Modus zusück. Die ausgewählte Frequenz wird oben im Display angezeigt, z.B. TX 108.0Mhz. Hinweis: „Freie Frequenz" bedeutet, dass kein UKW-Sender und keine Störsignale auf der ausgewählten Frequenz übertragen werden.

4.2. Verbindung zum Autoradio per Audiokabel

• Stecken Sie das im Lieferumfang enthaltene 3,5mm-Klinkenkabel in die AUDIO OUT-Buchse des DR 57 und die Line-In-Buchse Ihres Autoradios.
• Drücken und halten Sie die MENU-Taste, um in das Menu zu gelangen. Drehen Sie den Navigationsknopf, bis Sie zu Audio Out gelangen. Bestätigen Sie ihre Auswahl durch einen Druck auf den Navigationsknopf. Unten auf dem Display wird ein Kopfhörersymbol angezeigt. Hinweis: Im Audio Out Anschluss-Modus wird kein UKW-Signal an das Autoradio übertragen.

5. Hauptfunktionen

5.1. DAB/DAB+-Sender suchen und auswahlen:

Wenn Sie sich nicht im DAB+-Modus befinden, drücken Sie die MODE-Taste, bis der „DAB+ Radio“-Modus ausgewähl ist. Drehen Sie am Navigationsknopf, um den gewünschten DAB/DAB+-Sender auszuwahlen. Sie können auch die MENU-Taste drucken, um die Senderliste auszuwahlen. Dort konnen Sie den gewünschten DAB+-Sender durch Drehen des Navigationsknopfas auswahlen und durch einen Druck auf den Navigationsknopf bestätigten.

Sie können die MENU-Taste auch drücken und halten, um in das Menu zu gelangen und durch Drehen des Navigationsknopfes den Menüpunkt DAB-Suchlauf auswahlen. So konnen Sie den automatischen Sendersuchlauf erneut starten, falls Sie die Listemit den DAB+-Radiosendenactualisieren möchten.

Hinweis: Im Normalgebrauch müssen Sie den DAB-Suchlauf nicht jeder Mal erneut durchführren, wenn Sie das DAB+ Radio benutzen. Führren Sie einen erneuten Suchlauf durch, wenn es neue DAB+ Sender gibt.

5.2. Sender-Informationen: DAB+ Modus

Die Sender-Informationen werden als Laufschrift während der Übertragung angezeigt.

Während des Hörens von DAB+ Radio zeigt das Display folgenden Informationen an, sofern sie zur Verfügung stehen

• Sendername
• Frequenz
• Multiplex-Name (DLS)
  DAB+ Symbol
• Signalstärke
• UKW-Transmitterfrequency
• Bluetooth-Verbindungsstatus

Audio-Out-Status
- Senderverfolgungs-Status
- Verkehrsnahrichten-Status

5.3. DAB-Senderverfolgung / Service Follow (SF)

Wenn Sie das Sendegebiet eines Senders verlassen, überprüft die Senderverfolgung, ob der gleiche Sender im neuen Sendegebiet bereits ausgestrahlt wird und stellt die Frequenz automatisch um.

5.3.1. Senderverfolgung ein-/ausschalten

Drücken und halten Sie im „DAB-Modus“ die SF-Taste, um die Senderverfolgung einzuschalten. Auf dem Display wird „Service Following EIN“ angezeigt und ein weiß „S/F“-Symbol erscheint oben im Display. Wiederholen Sie diesen Vorgang, um die Senderverfolgung wieder auszuschalten. Das „S/F“-Symbol auf dem Display erlischt.

Wenn die Farbe des „S/F“-Symbols von weiß auf rot wechselt, bedeutet es, dass der DAB-Sender die Senderverfolgung unterstützt und das Gerät dies erkannt hat. Allerdings ist der Sender noch nicht umgeschaltet worden. Sobald auf die Frequenz einer anderen Region umgeschaltet wurde, erscheint das „S/F“-Symbol wieder in weiß.

Hinweis: Falls Sie früig innerhalb eines Sendegebieten fahren, empfehlen wir Ihnen, die Senderverfolgungsfungtion auszuschalten. Ansonstenucht das DR57 bei schwacherem Empfang automatisch nach einer Alternativfrequenz und unterbricht die aktuelle Übertragung.

5.4. Verkehrsnachrichten

Über die Verkehrsnahrichten empfangen Sie Hinweise zum Verkehr automatisch, unabhängig davon, welche Quelle Sie gerade eingestellt haben.

5.4.1. Verkehrsnachrichten ein-/ausschalten

Halten Sie „MENU" zum Aufrufen des Menüs gedrückt.

Verwenden Sie den Navigationsknopf, um nach oben oder unter zu scrollen. Wahlen Sie Verkehrsmedungen aus und bestätigten Sie ihre Auswahl durch Drücken des Navigationsknopfas.

Wahlen Sie EIN oder AUS und bestätigten Sie ihre Auswahldurch Drucken des Navigationsknopfes.

Um eine laufende Verkehrsdurchsage zu beenden, drücken Sie einfach die Taste▶Das DR 57 gibt dann den zuletzt abgespielten Radiosender wieder.

5.5. Menu-Schriftfarbe wahlen:

Die Farbe der Menu-Schrift + Hintergrund kann in vier verschiedenen Kombinationen eingestellt werden:

• Weiß Schwarzer Hintergrund / weiß Schrift
  Orange Schwarzer Hintergrund / orange Schrift
• Blau Schwarzer Hintergrund / blaue Schrift
• Farbig Schwarzer Hintergrund / farbige Schrift

Zum Einstellen der Farbe gehen Sie wie folgt vor: Drücken und halten Sie die MENU-Taste, drehen Sie am Navigationsknopf, und wahlen Displayfarbe aus. Wahlen Sie die gewünschte Farbe und bestätigen Sie ihre Auswahl durch Drucken des Navigationsknopfes.

5.6. LCD-Display dimmen

Wenn Sie nachts fahren, können Sie die Helligkeit des LCD-Displays reduzieren. Drücken und halten Sie die MODE-Taste, um das Display zu dimmen. Durch erneutes Drucken und Halten der MODE-Taste kehren Sie wieder zur Normalhelligkeit darüber.

5.7. Beleuchtung der Senderspeichertasten

Drücken und halten Sie die MENU-Taste, um in das Menu zu gelangen. Wahlen Sie mit dem Navigationsknopf den Menüpukt Tastenbeleuchtung aus. Nun konnen Sie EIN oder

AUS wahlen und bestätigten ihre Auswahl durch Drücken des Navigationsknopfes.

5.8. Sprache wahlen:

Halten Sie „MENU" zum Aufrufen des Menüs gedrückt. Drehen Sie am Navigationsknopf, um zu Sprache zu gelangen. Wahlen Sie die gewündte Sprache aus und bestätigen Sie ihre Auswahr durch Drucken des Navigationsknopfes.

5.9. Zurücksetzen auf Werkseinstellungen

Bitte beachten Sie, dass beim „Zurücksetzen auf Werkseinstellungen" alle Senderspeicher, Einstellungen und Konfigurationen verloren gehen.

Halten Sie „MENU" zum Aufrufen des Menüss gedrückt. Drehen Sie am Navigationsknopf, um zu Werkseinstellungen zu gelungen. Wahlen Sie jetzt JA oder NEIN und bestätigen Sie ihre Auswahr durch Drücken des Navigationsknopfas.

5.10. Softwareversion

Halten Sie „MENU" zum Aufrufen des Menüs gedrückt. Drehen Sie am Navigationsknopf, um zu Software Version zu gelungen. Bestätigen Sie ihre Auswahl durch Drücken des Navigationsknopfes. Sie sehen jetzt die aktuelle Softwareversion des Geräts. Drucken Sie den Navigationsknopf erneut, um das Menu zu verlassen.

6. Favoriten (Senderspeicher)

6.1. Favoriten abspeichern

Um ihre DAB+-Favoriten zu speichern, verwenden Sie die Senderspeichertasten (1-5) an der Gerätefront:

Im DAB-Modus drehen Sie den Navigationsknopf, um einen ihrer DAB+-Favoriten auszuwahlen. Dann drücken und halten Sie eine der Senderspeichertasten (1-5), um den ausgewählten Sender auf dieser Taste abzuspeichern. Die Mel

dung „Speichern erfolgreich“ wird angezeigt.

Es stehen insgesamt 30 Speicherplätze zur Verfügung. Für die Speicherplätze 6 - 30 gehen Sie wie folgt vor:

Wahlen Sie einen DAB+-Sender aus. Drücken und halten Sie die ★-Taste, um in das Menu Favoriten speichern zu gelangen. Drehen Sie am Navigationsknopf, um den vorgesehenen Speicherplatz auszuwahlen, auf dem Sie ihren Favoriten abspeichern wollen. Bestätigen Sie ihre Auswahl durch Drücken des Navigationsknopfes. Die Meldung „Speichern erfolgreich“ wird angezeigt.

6.2. Favoriten aufrufen

Drücken Sie im DAB-Modus eine der Senderspeichertasten (1-5) auf der Gerätefront, um den gewünschten DAB+-Favoriten (1-5) aufzurufen. Alternativ konnen Sie auch die ★Taste drücken, um die Liste der 30 DAB+-Favoriten anzuzeigen. Wahlen Sie den gewünschten Favoriten aus und bestätigen Sie ihre Auswahl durch Drücken des Navigationsknopfes.

6.3. Löschen von gespeicherten Sendern

Um alle gespeicherten DAB+-Favoriten zulösen, drücken und halten Sie die MENU-Taste, um ins Menu zu gelangen. Drehen Sie am Navigationsknopf, bis Favoritenlöschen angezeigt wird, wahren Sie entweder JA oder NEIN aus und bestätigen Sie ihre Auswahl durch Drucken des Navigationsknopfes. Mit JA werden alle 30 Senderspeicher gelöscht, auf dem Display erscheint „Löschen erfolgreich".

7. Bluetooth-Modus

Um ein bluetoothfähiges Telefon mit dem DR 57 zu verbinden, müssen beide Geräte miteinander gekoppelt werden. Diese Vorgang muss nur bei der ersten Verbindung durchgeführt werden. Sobald beiden Geräte miteinander gekoppelt sind, verbinden Sie sich danach immer wieder automatisch, wenn sie sich in Reichweite befinden.

Bis zu acht Geräte konnen mit dem DR 57 gekoppelt werden. Wenn sich mehr als ein Gerät in Bluetooth-Reichweite des DR 57 befindet, verbindet sich das DR 57 mit dem zuletzt verbundenen Gerät. Wenn ein anderes Telefon verbunden werden soll, müssen Sie Bluetooth auf dem derzeit verbundenen Telefon manuell ausschalten.

7.1. Bluetooth ein-/ausschalten

Drücken und halten Sie die -Taste im Bluetooth-Modus, um Bluetooth ein- oder auszuschalten.

Das Bluetooth-Symbol oben im Display zeigt an, ob Bluetooth ein- oder ausgeschaltet ist.

• BT-Symbol nicht vorhanden: Bluetooth aus
• BT-Symbol blinkt: Bluetooth an, aber nicht verbunden
• BT-Symbol dauerhaft: Bluetooth an und verbunden

7.2. Telefon koppeln

1. Mit dem Drücken und Halten der Taste schalten Sie Bluetooth ein.
2. Drücken und halten Sie die Taste TX, um den Koppelmodus einzuschalten. Auf dem Display wird Kopplung... angezeigt.
3. Schalten Sie Bluetooth auf Ihr Smartphone ein unduchen Sie nach Bluetooth-Geräten.
4. Wahlen Sie „CAR DAB" aus der Liste aus.
5. Sobald die Verbindung hergestellt ist, wird auf dem Display des DR 57 Verbunden angezeigt und das Bluetooth-Symbol entscheidt dauerhaft oben im Display.

Hinweis: Je nach Marke und Telefonmodell kann der Kopplungsvorgang eine Sekunden bis zu einer Minute in Anspruch erhmen. Werden Sie nach einer PIN gefragt geben Sie 1234 ein.

Wenn Sie einen laufenden Koppelvorgang abbrechen wollen, können Sie jederzeit die Taste drucken.

7.3. Telefonrufe

Bei eingehenden Telefonrufen gibt das DR 57 einen Klingelton wieder. Drücken Sie die Taste um einen Telefonruf anzunehmen.

Anruf annehmen: Wahrend des Klingelns

Anruf ablehnen: Wahrend des Klingelns

Anruf beenden: Während des Anrufs

Während des Anrufs werden auf dem Display die Freisprechlautstärke und die Geschapszeit angezeigt. Mit dem Navigationsknopf kann die Lautstärke während des Telefonats eingestellt werden.

7.3.1. Ausgabemodus

Sie können Telefonanrufe entweder über den eingebauten Lautsprecher oder die Autolaatsprecher wiedergeben. Wenn Sie „KFZ-Lautsprecher" ausgewählten haben, kann die Lautstärke nur über Ihr Autoradio eingestellt werden.

Halten Sie „MENU“ zum Aufrufen des Menüs gedrück.

Drehen Sie den Navigationsknopf, um Freisprechfungtion auszuwahlen.

Im Menu Freisprechfunktion drehen Sie den Navigationsknopf, um Eingebauter Lautsprecher oder KFZ-Lautsprecher auszuwahlen. Bestätigen Sie ihre Auswahl durch Drucken des Navigationsknopfs.

7.4. Bluetooth-Musikwiedergabe

Mit dem Gerät verbundene, bluetoothfähige Smartphones konnen Musik über das DR 57 wiedergeben. (Bitte lesen Sie das Handbuch Ohres Smartphones, um erhähere Informationen zu erhalten).

Die Musik wird entweder über den UKW-Transmitter oder die Audio-Out-Buchse (je nach Auswahl im Menu Audioausgang) auf dem Autoradio wiedergegeben. Nähres erfahren Sie in

Kapitel 4 „Verbindung der DR 57 mit dem Autoradio".

Drücken Sie zur Wiedergabe oder Unterbrechung (Pause) der Musikwiedergabe. Drehen Sie am Navigationsknopf, um den nachsten oder vorherigen Titel auszuwahlen.

8. USB-Geräte laden

Schließen Sie das USB-Kabel Ihr's Mobiletelefons am USB-Port der USB-Stromversorgung an.

Schließen Sie das andere Ende des Kabels zum Laden an Ihr Hem Gerät an. (5 V, 1 A, zum Laden von iPad2/iPhone/iPod/Android-Handy usw.)

9. AUX-In

Zum Anschluss eines externen Audiogerätes wie z.B. Smartphone/Tablet/iPod/MP3-Player oder Ähnlichen gehen Sie wie folgt vor:

Drücken Sie MODE bis AUX IN angezeigt wird.

Schließen Sie die externe Audioquelle an „AUX IN" auf der Unterseite des DR 57 über das mitgelieferte 3,5mm Audiokabel an.

10. Spezifikationen

1	Modell: DR 57
2	Unterstütztes Radioformat: DAB/DAB+, UKW-Transmit- ter und DAB zu DAB-Senderverfolgung
3	DAB+ Frequenz: Band III (174,00 - 240,00 MHz)
4	UKW-Übertragungsfrequency: 87,5-108,0 MHz, 50 nW
5	Bluetooth: Version 4.0, 2402 - 2480 MHz, 10 mW
6	Ausgangsleistung Lautsprecher: 1,0 W, 8 Ω
7	Audioeing: 3,5 mm Stereo-Klinke
8	Audioausgang: 3,5 mm Stereo-Klinke
9	Ladeleistung: 5 V, 1 A (laden von iPad2/iPhone/iPod/ Android-Handy usw.)
10	Eingangsspannungsbereich USB-Stromversorgung: (10 V - 30 V)
11	Abmessungen: 123 x 66 x 32 mm
12	Nettogewicht: ca. 87g

Die Informationen in dieser Bedienungsanleitung können sich ohne vorherige Ankündigung ändern.

11. Problembehebung

Problem: Die Übertragung des DAB-Signals zum Autoradio über den UKW-Transmitter Funktioniert nur schlecht, mit Störungen oder überhaupt nicht.

Bitte verwenden Sie das mitgelieferte USB-Kabel und die USB-Stromversorgung. Andere USB-Stromversorgungen und Kabel unterträcken möglich die Störsignale nicht ausreichend.

Problem: Kein DAB-Empfang, wenn das DR 57 über den Line-In-Eingang mit dem Autoradio verbunden ist, obwohl die DAB-Signalstärke ausreichend ist.

Bitte stellen Sie im Menu des DR 57 den „Audio out Anschluss" ein (Kapitel 4.2).

Schlechter DAB-Empfang auf einigen Straßen, Teil 1.

Da das DAB-Netzwerk noch nicht vollständig ausgebaut ist, kann dies besonders in ländlichen Gebieten, die noch nicht vollständig erschlossen sind, zu schlechtem Empfang führen. Testen Siether den DR 57-Empfänger in einem better erschlossenen Gebiet, bevor Sie das Gerät wegen schlechten Empfangs zur Reparatur einsenden.

Problem: Schlechter DAB-Empfang, Teil 2.

Handelsübliche USB-Adapter ohne Störungsunterrückung eignen sich für die Zwecke, allerdings nicht für starke DAB-Empfänger. Daher sollen den Sie für den bestmöglichen Empfang das USB-Kabel und die USB-Stromversorgung verwenden, die sich im Lieferumfang befinden und spezifisch für den DR57-Empfänger entwickelt wurden.

Problem: Schlechter DAB-Empfang, Teil 3.

Überprüfen Sieitte, ob die mitgelieferte DAB-Antenne genau wie in der Montageanleitung beschreiben montiert wurde. Überprüfen Sie darüber hinaus, ob die Antenne korrekt geerdet ist. Andere elektronische Gerät, die keine Störungsunterrückung haben (wie z. B. günstige Dashcams) konnen insbesondere im Inneren des Fahrzeugs Störungen beim DAB-Empfang verursachen.

12. Sicherheitshinweise

1. Verwenden Sie these Radio nicht im oder in der Höhe von Wasser.
2. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
3. Blockieren Sie keine Luftungsöffnungen.
4. Verwenden Sie nur das vom Hersteller mitgelieferte Zube-hör.
5. Setzen Sie these Radio nicht Regen oder Feuchtigkeit aus.
6. Setzen Sie das Radio nicht Wasser, Wasserdampf, Sand oder sonstigen Umwelteinflüssen aus.
7. Setzen Sie das Radio nicht übermöiger Hitze aus.

13. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpflichtet, jeder Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedene Ländern beizufügen. Diese Informationen finden Sie auf den folgenden Seiten.

2 Jahre Garantie ab Kaufdatum

Der Hersteller/Handler gibt für diesen Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einflüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen.

Wenden Sie sich im Fall eines Garantieanspruchesitte an

Ohren Handler. Der Handler repariert oder taucht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter.

Sie können sich auch direkt an unseren Service-Partner wenden.
Bitte fugen Sie dem Gerät ihren Kaufbeleg bei und beschreiben.
Sie die Fehlfunktion so/genau wie möglich.

14. CE-Konformitätserklarung

Standards und Richtlinien

CE Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell DR 57 in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachste

hender Internetadresse abgerufen werden:

www.alan-electronics.de/CE-Papiere/

EEAG und Recycling

Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in ihrer Gemeinde. Dieses System wird von der Industrie finanziert und stellt eine umweltgerechte

Entsorgung und die Wiederverwertung von wertvollen Rohstoffen safer.

15. Serviceadresse

Technische Hotline (für in Deutschland verkaufte Geräte)

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Wenden Sie sich Telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail:

[e-mail]

Bevor Sie das Gerät zurücksenden,lesen Sieitte Kapitel 11 „Problembehebung".

Dort erfahren Sie einzel Tipps und Tests. Alternativ wenden Sie sich an unsere Hotline.

© 2020 Alan Electronics GmbH

Daimlerstraße 1g - 63303 Dreieich

ALBRECHT® Audio

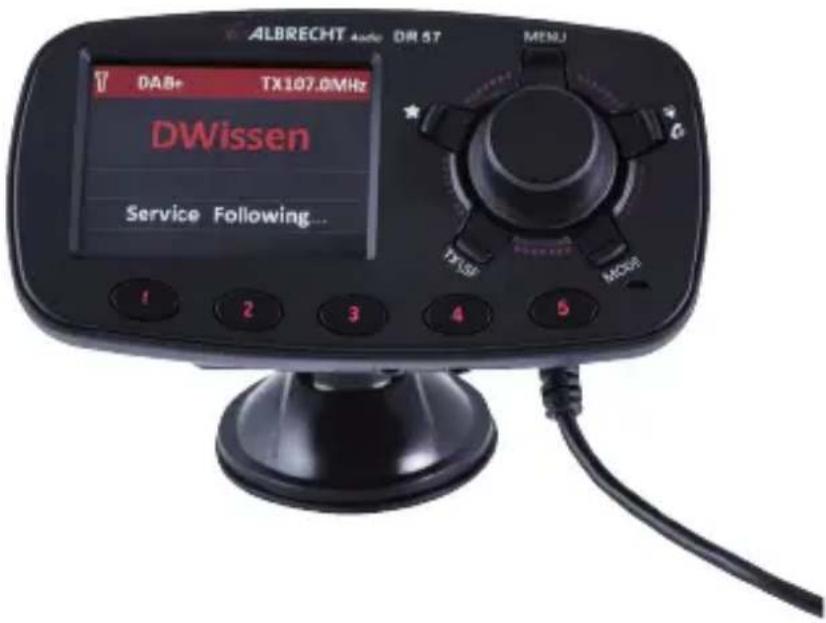

DR 57 DAB+/Bluetooth Autoradio / Car Radio Adapter

Manual

English

Table of Content

20.10. Software Version

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Daimlerstraße 1g - 63303 Dreieich

ALBRECHT® Audio

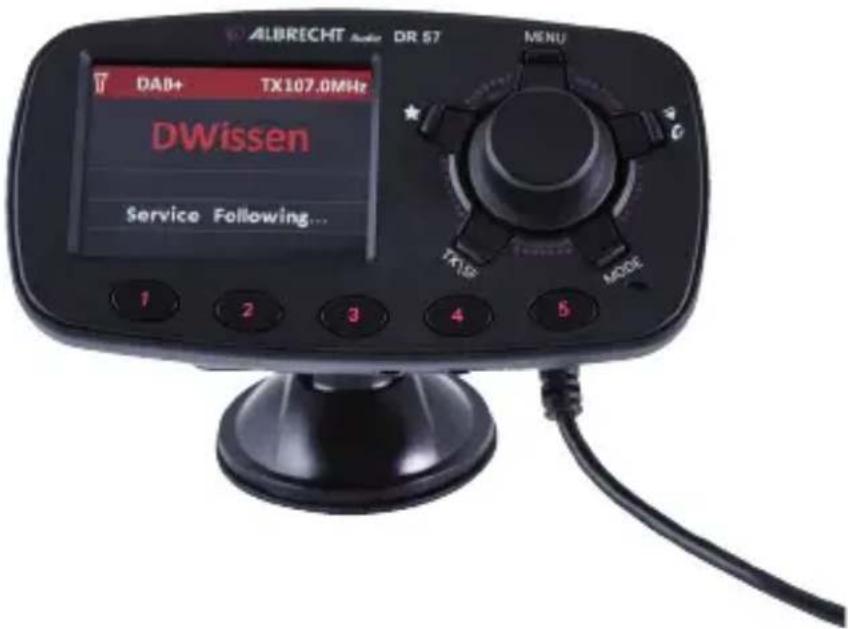

DR 57 DAB+/Bluetooth Autoradio/Car Radio Adapter

Guide d'utilisation

François

Table des matieres

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Daimlerstraße 1g - 63303 Dreieich

ALBRECHT® Audio

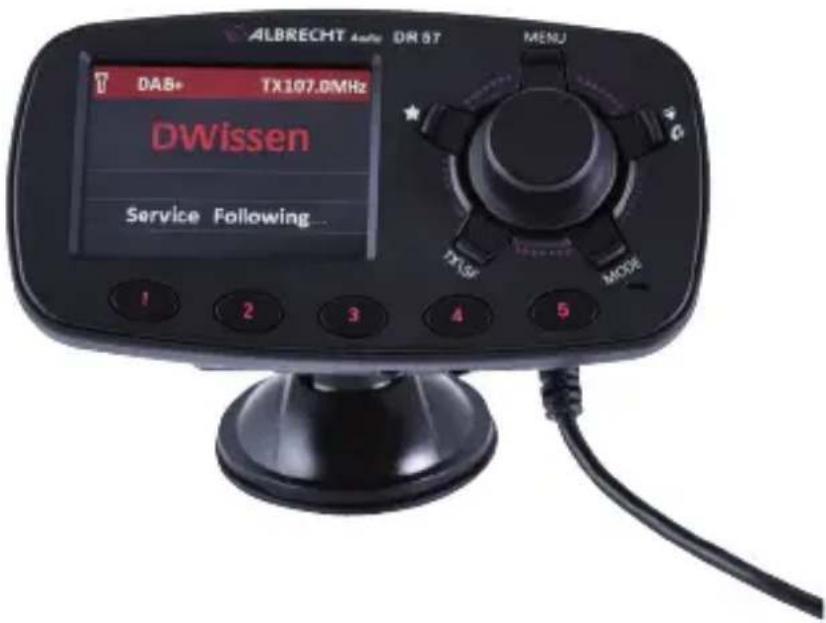

DR 57 DAB+/Bluetooth Adattatore autoradio

Manuale

Italiano

Indices

internet: www.alan-electronics.de/CE-Papiere/

WEEE ericiclaggio

Alan Electronics GmbH

Assistenza

Daimlerstraße 1g

D-63303 Dreieich

Daimlerstraße 1g - 63303 Dreieich

DR 57 Montageanleitung / DR 57 Installation guide / DR 57 Guide d'installation

1. Befestigen Sie das DR 57 mit der mitgelieferten Saugnaphalterung an der Windschutzscheibe. Platzieren Sie das Gerät an eine gut erreichbare Stelle ohne Sichteinschänkung.

1. Schließen Sie nun die Antenne am DR 57 an und verlegen Sie das Kabel zwischen Armaturenbrett und Windschutzscheibe.

1. Idealerweise wird die Antenna auf der Beifahrerseite montiert. Es sollen den mindestens 4 cm Abstand zwischen dem Rand der Frontscheibe und dem senkrechten Streifen der Folienantenne eingehalten werden, wie im Bild gezeigt.

Reinigen Sie den Teil der Windschutzsche, an der die Antenne montiert werden soll. Wenn das Glas zu kalt ist, müssen Sie es vorher etwas erwärmen, um eine gute Haftung zu gewährleisten, undziehen Sie vorsichtig die Verkleidung des Autodaches herunter. Setzen Sie den Magnetischen-Erdungskontakt so ein, dass er am Metalldach des Fahrzeuges sitzt.

Entfernen Sie die Klebeschutzfolie des Antennenverstärkers und kleben Sie ihn an die vorgesehene Stelle der Scheibe. Nun kleben Sie die Folienantenne auf. Luftblasen beseitigen Sie, indem sie diese mit leichtem Druck zum Rand hin hersausstreichen.

Verlegen Sie das Antennenkabel an der A-Säule entlang bis zu der Stelle an der der DR 57 montiert werden soll.

Befestigen Sie die DAB-Antenne nicht über Heizdrähen, an einer Stelle, an der die Sicht des Fahrs beeinträchtigt wird oder an einem Ort, an dem es zu Störungen durch Metallbedampfung der Scheibe kommt kann.

1. Nun schreiben Sie das Stromversorgungskabel an. Die USB-Stromversorgung bietet die Möglichkeit noch ein zweites USB-Gerät mit Strom zu versorgen.

1. Schalten Sie nun das DR 57 ein.

1. Stellen Sie nun die Frequenz des FM Transmitters auf eine frei Frequenz ein. Dazu drücken Sie TX/SF und drehen den Kontrollknopf.

1. Stellen Sie nun Ihr Autoradio auf die gleiche Frequenz ein. Es wird die Station DAB Mode angezeigt und Sie konnen den gewählten DAB Sender horen.

1. Um Ihr Telefon mit dem DR 57 zu verstehen wechseln Sie durch Drücken der Mode Taste in den Bluetooth Modus. Drücken Sie bis Bluetooth eingeschaltet ist. Halten Sie nun TX/SF gedrückt, bis das Display „Kopplung...“ anzeigt. Nun konnen Sie mit ihrem Telefon nach Bluetooth Gerätenuchen. Verbinden Sie sich mit „Car DAB". Im BT Mode konnen Sie Musik von ihrem Telefon über das DR 57 wiedergeben. Horen Sie DAB Radio, so wird das Radio von eingehenden Anrufen unterbrochen.
