Avvertenzeimportanti2.

Normedisicurezza2.

Regolefondamentaliperl'utilizzo2.

Smaltimentoericiclaggio3.

Pulizia3.

Puliziadelloschermo3.

Puliziadelcase 3..

Conformità 3

In caso di malfunzionamenti 3

Batterie 3

Panoramica 4

Dotazione 4

Collegamenti 5

Telecomando 6

Elementi di comando sull'apparecchio 7

Operazionipreliminari

Direzione di osservazione 8

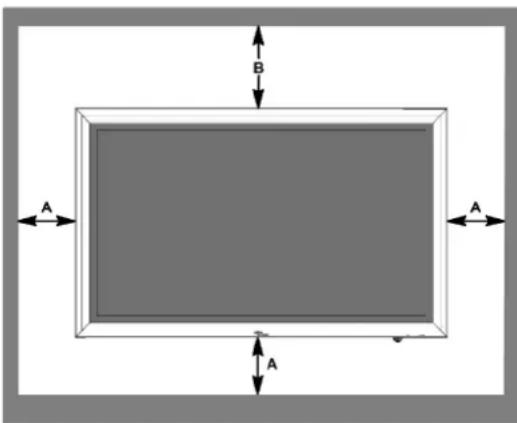

Luogodiinstallazione 8.

Installazione 8

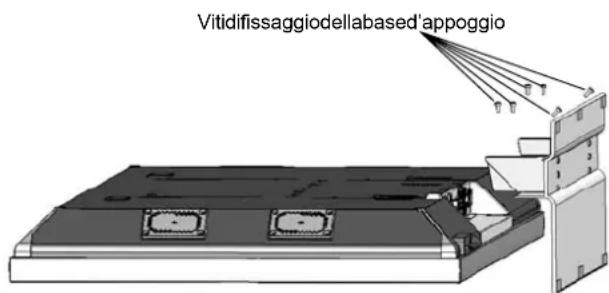

Montaggio a parete 8

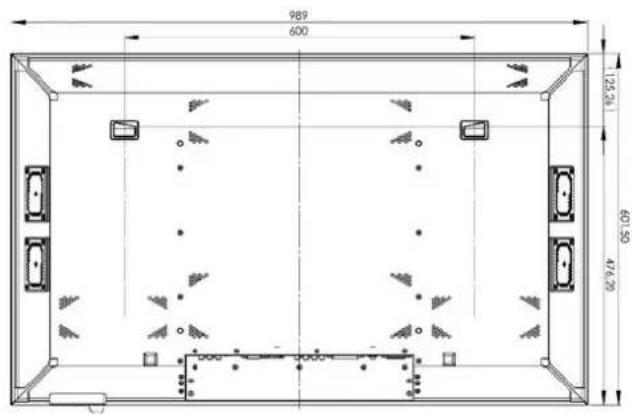

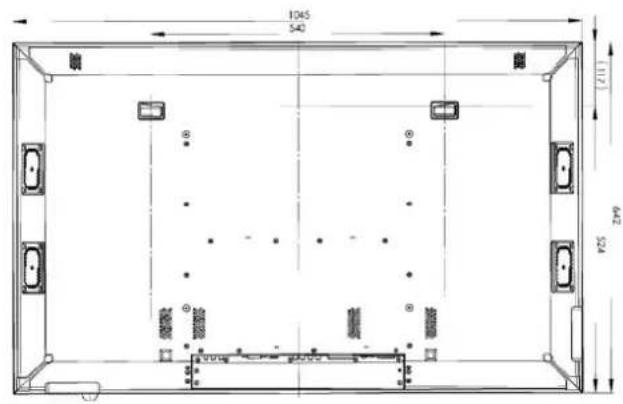

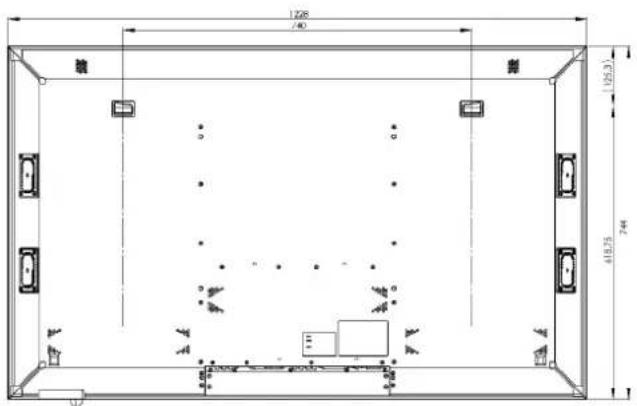

Sagome per foratura 9

Collegamentodiun'antenna10

Inserimento delle batterie nel telecomando .... 10

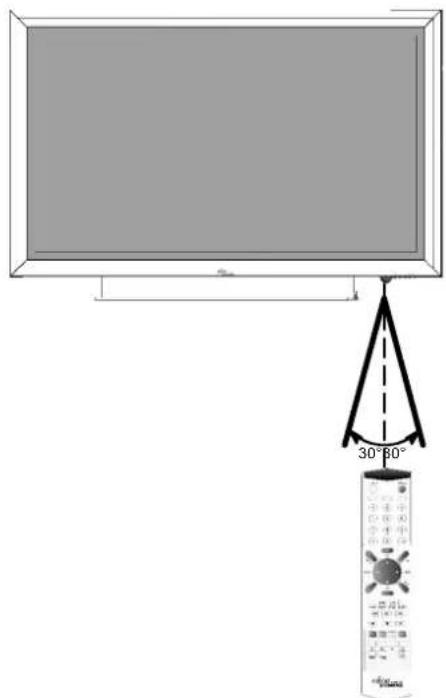

Utilizzo del telecomando 10

Collegamentodelcavodirete 10. .

Prima installazione 11

Impostazione della lingua 11

Sezione del paese per l'ordine di ricerca .... 11

Comando 12.

Accensione/spegnimento 12

Cambio di canali (cambio programma) ..... 12

Impostazione del volume e del suono ..... 12

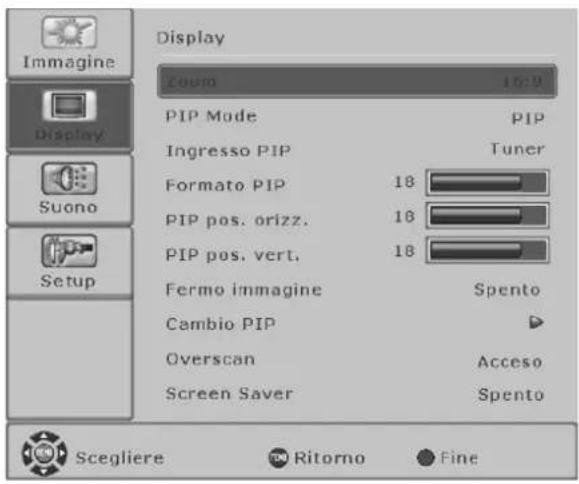

Utilizzodellafunzionelmmaginenell'immagine 13

Possibilità dicombinazionedellafonte

principale con l'Ingresso PIP 14

Fermoimmagine 14.

Sleep Timer 14

.ComandoamenuQSD15

Impostazioni base 15

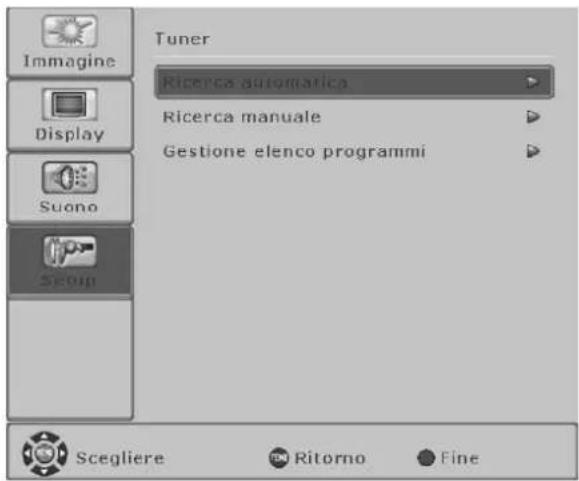

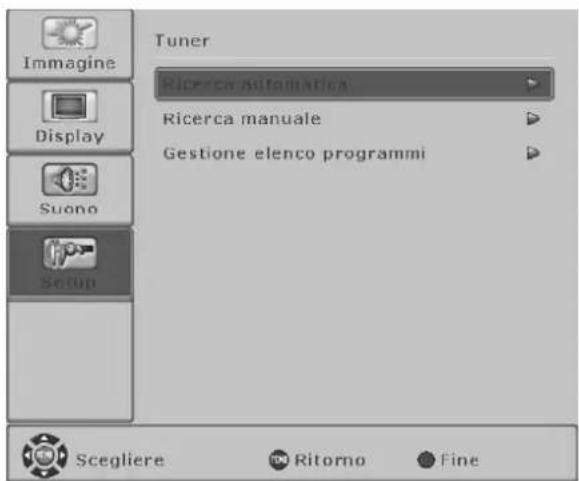

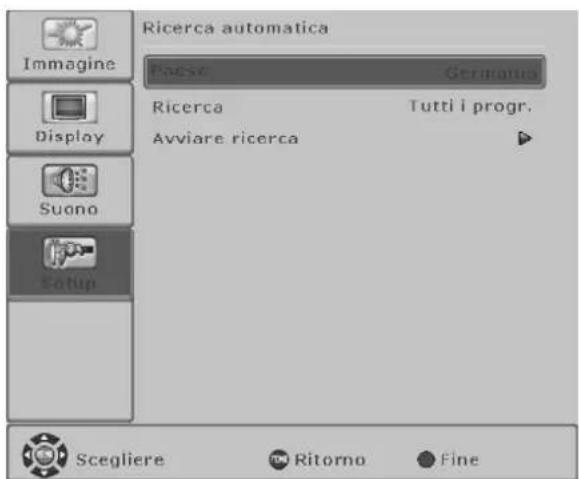

Ricerca automatica delle emittenti 15

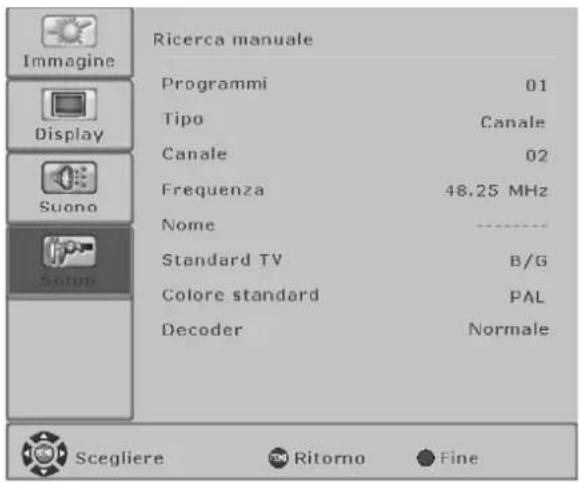

Ricerca manuale delle emittenti 16

Modificareilnomedelcanale 16. .

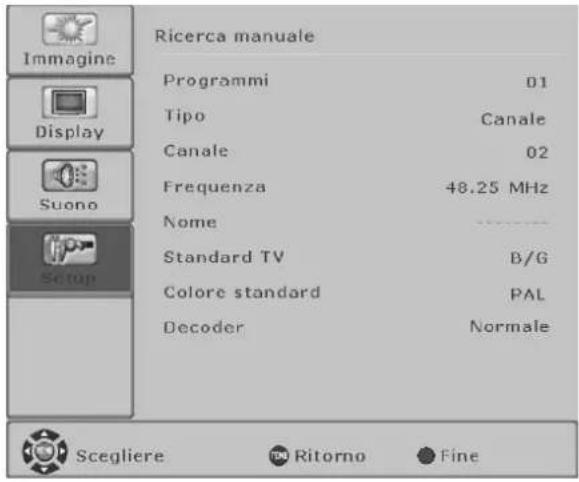

Impostazione del decoder 17

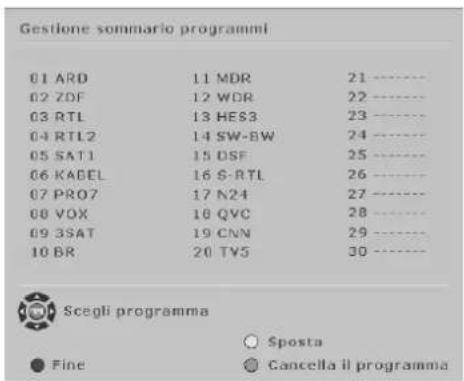

Gestione sommario programmi 17

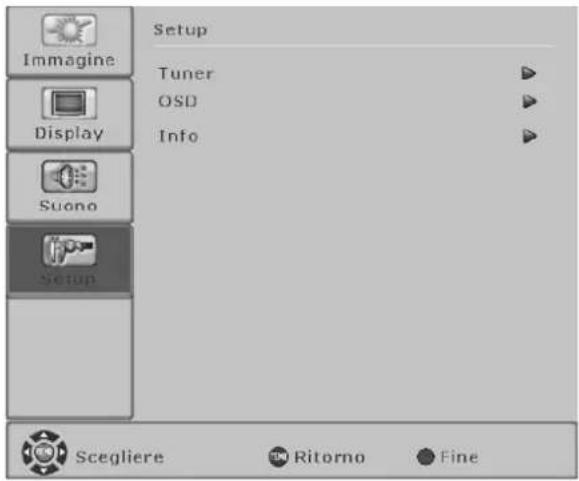

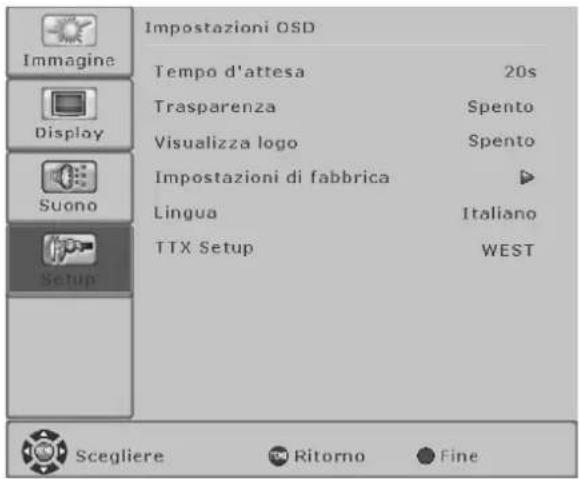

Impostazioni OSD 18

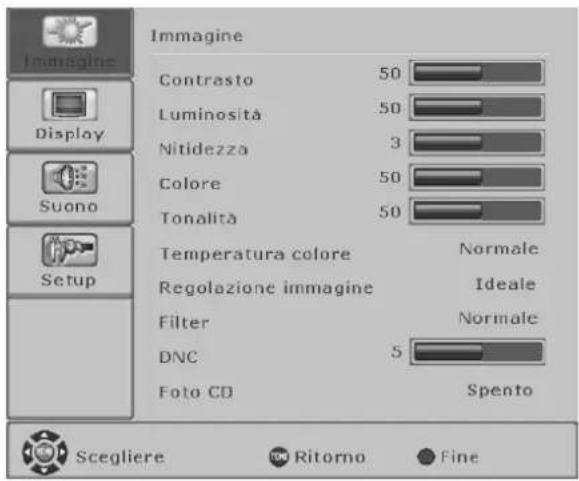

Impostazioni dell'immagine 19

PerlefontiAV(TV, CVBS, YC, YUV, SCART1, SCART2, HDMI) 19.

Per fonti PC (RGB, DVI) 20

Formati immagine per fonti AV 21

Formati immagine per fonti PC 22

Impostazionidelsuonoavanzate 22.

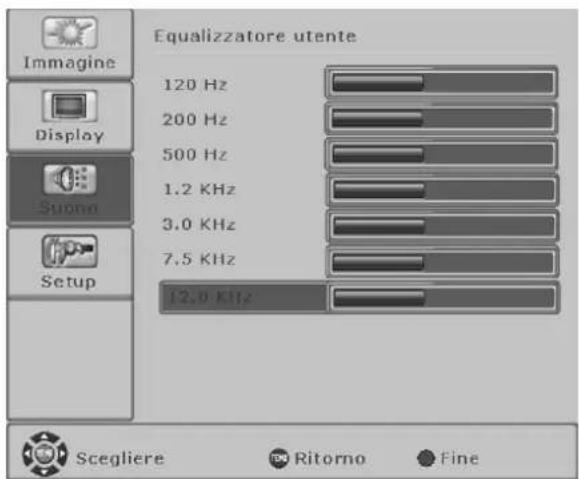

Equalizzatore utente 23

Televideo 24

Collegamentoapparecchiesterni 25.

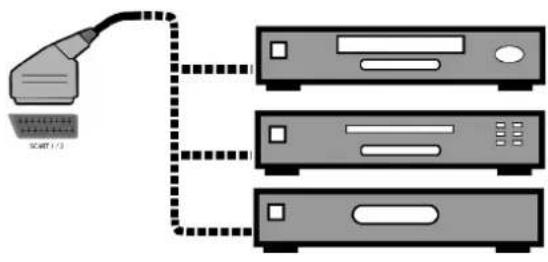

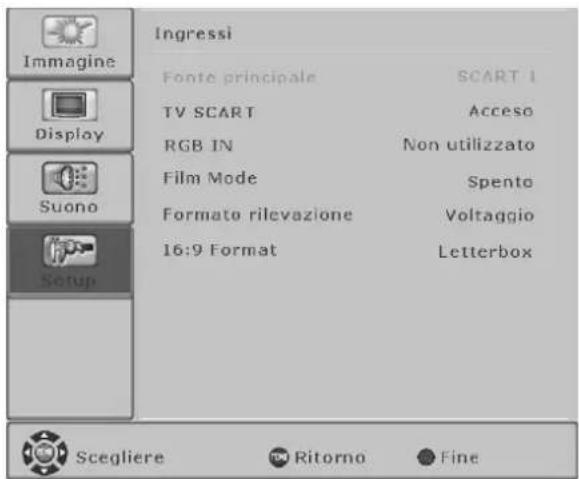

Collegamento a SCART1 / SCART2 25

Collegamento agli ingressi component YUV ... 26

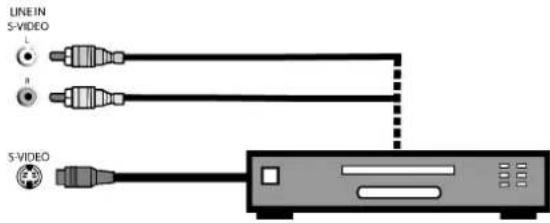

Collegamento all'ingresso video S 26

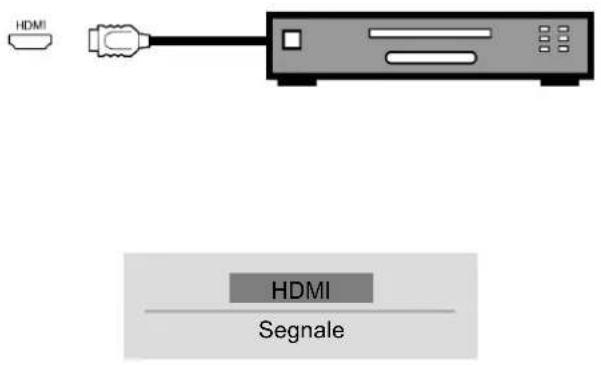

Collegamento all'ingresso HDMI 27

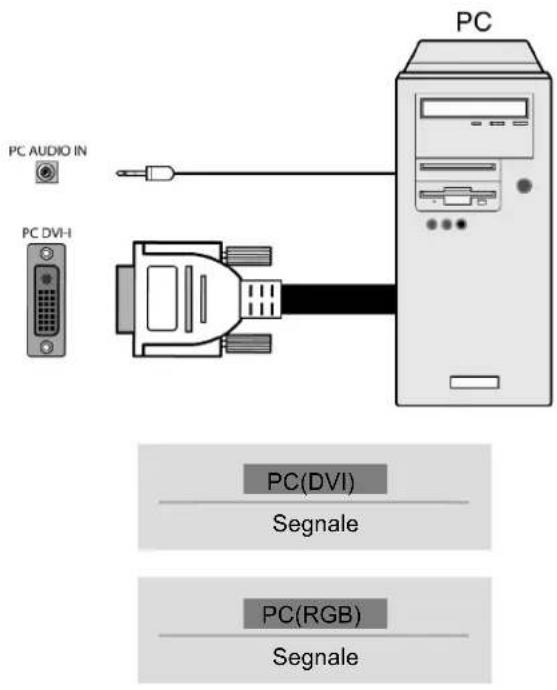

Collegamento all'ingresso DVI-I del PC ..... 27

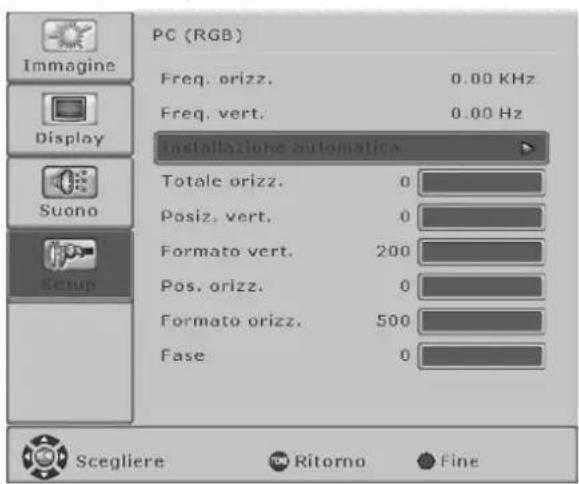

Impostazioni per il PC (RGB) 27

Impostazioni per il PC(DVI) 28

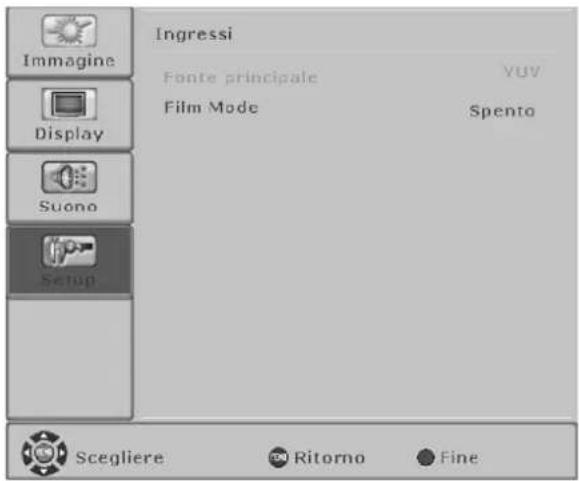

Selezionare ingressi 28

Funzioni speciali 29

Screensaver Solo televisore al plasma! ..... 29

Eliminazione degli errori 30

Dati tecnici - MYRICA VQ40-1 31

Dati tecnici - MYRICA PQ42-1 32

Dati tecnici - MYRICA PQ50-1 33

Avvertenzeimportanti

Inquestocapitolosonoriportatelenormedisicurezzaacuiè assolutamentenecessarioattenersidurantel'utilizzodelpropriotelevisore.

Evitareilfermoimmaginesulloschermoperun periodoprolungato, adesempioifermiimmaginedei video, iloghidelleemittentiosimili (almassimoper 1ora). Questeimmaginipossonorestarevisibili! Evitareancheilfunzionamentoprolungatoinuna modalitàvideonellaqualesonovisilibarrenere (funzionamentonelformatoimmagine4:3). Anche questebarrenerepossonorestarevisibili.

Ilpresenteprodottodi Fujitsu Siemens Computersè vincolatodaproprietà intellettualiditerzi. Qualsiasi manipolazione o modificadel prodotto fadecaderela garanzia epuò comportare processidinaturacivileo penale, chevengonorisoltinell'ambitoammesso dallalegge.

Normedisicurezza

Questoapparecchioèconformeallenormedisicurezza valideperapparecchiaudio,videoeTV.

Perdomandesullapossibilitàdiinstallarel'apparecchio nell'ambienteprevisto, rivolgersialpropriopuntovenditaoal nostroHelpDesk.

• La superficie del display dell'apparecchio TV è sensibile allapressioneedaigraffi, pertantodeveesseremaneggiataconcautelaperevitaredannipermanenti(anellidi Newton, graffi).
• Sel'apparecchiovienetrasferitonellocalediesercizio daunambientefreddopotrebberoinsorgerefenomeni dicondensa. Primadell'accensioneènecessarioche l'apparecchioabbiaraggiuntolatemperaturaambiente echesiacompletamenteasciutto.
• Per il posizionamento e la messa in esercizio dell'apparecchio, attenersialleindicazionirelativeallecondizioni ambientaliriportatenelcapitolo.
• Pergarantireunaventilazionesufficiente, iforidientrata efuoriuscitadell'ariadell'apparecchiodevonosempre restareliberi.
• L'apparecchiosiimpostaautomaticamenteaduna tensionediretecompresatra100Ve240V.Assicurarsi chelatensionediretelocalenonsiainferiorené superioreaquellaindicata.
• L'apparecchiodeveesserecollegatosoltantoaduna presadotatadimessaaterra.
• Assicurarsichelapresadell'apparecchiooppurela presadisicurezzadell'impiantoelettricosianototalmenteaccessibili.
• L'interruttoreON/OFFnonscollegal'apparecchiodalla tensionedirete.Perscollegarlocompletamentedalla tensionedireteènecessariostaccarelaspinadi alimentazione.
• Posizionareicaviinmodotalechequestinonrappresentinounafontedipericolo(rischiodiinciampare)e chenonvenganodanneggiati. Perilcollegamento dell'apparecchioosservareleindicazionifornitea riguardonelcapitolo"Operazionipreliminari".
• Duranteitemporalinoncollegarenéscollegareantenne olineeditrasmissionidati.
• Fateattenzione che all'internodell'apparecchionon penetrinooggetti (peresempio, catenine, graffette, ecc.) oliquidi (pericolodiscosseelettricheocortocircuito).

- Sull'apparecchionondevonoessereappoggiatioggetti colmidiliquido, peresempiovasi. L'apparecchionone resistenteall'acqua! Proteggetel'apparecchiodegli spruzzid'acqua(pioggia, acquamarina).

- Incasidiemergenza(peresempiorotturadeltelaio, deglielementidicomandoodelcavodirete, penetrazionediliquidiodicorpiestranei) spegnereimmediatamentel'apparecchio, staccarelaspinadallareteed avvertireilpropriopuntovenditaoilnostroHelpDesk.

- L'apparecchiodeveesseresmaltitoconformementealle prescrizionilocalisullosmaltimentodeirifiutispeciali. Perlamanipolazioneelosmaltimentovannoosservate ledisposizionidisicurezzavalideperilmateriale fluorescente.

VQ40-1: l'illuminazionedellosfondoneltelevisoreal plasma/LCDèabasedimercurio. Perlamanipolazione elosmaltimentovannoosservateledisposizioni sicurezzavalideperitubifluorescenti.

- Leriparazionidell'apparecchiopossonoessereeseguite solodatecnicispecializzati. L'aperturanonautorizzata dell'apparecchioeriparazioninonappropriatepossono comportareconsiderevolipericoliperl'utente(scossa elettrica, pericolodiincendio).

- Impostaresololerisoluzionivideoefrequenzediripetizioneindicatenelcapitolo"Datitecnici".Impostandoaltri valorisirischiadidanneggiareloschermo.Incasodi dubbio,rivolgersialpropriopuntovenditaoalnostro HelpDesk.

- ImpostarenelfunzionamentoPCunoscreensavercon immaginiinmovimentoeattivarelafunzioneRisparmio dienergiadelmonitorperevitarecheleimmaginisi "fissino" sulloschermo.

- Conservarequesteistruzioniperl'usoinsieme all'apparecchio.Sel'apparecchiovienecedutoaterzi, consegnareancheleistruzioniperl'uso.

Regolefondamentaliperl'utilizzo

Iltelevisorealplasma/LCDèconformeaiipiùseverirequisiti diqualitàperquestosettore, edèstatusottopostoalcontrollo deglierroridipixel. Nonostantelamassimaaccuratezzadurantelaproduzionedegliapparecchi, permotivitecnologici nonèpossibileescludereal 100% lapossibilitàchealcunipixelpresentinodeidifetti.

Vi preghiamo pertanto di comprendere che effetti di questo genere, sesimanifestanoneilimitidellenormespecificate, non possonoessereconsiderati, aisensidellagaranzia, comedi-fettidell'apparecchio.

ConunutilizzoprolungatocomePCpossonocomparireombresulloschermo,comeinqualsiasialtrotelevisore.Negli schermialplasma/LCDquestofenomenopuòessereminimizzatoosservandoiseguentipunti:

- nessunavisualizzazione permanentediunfermo immagine

• utilizzareloschermoaformatopieno(16:9)

• attivareloscreensaver

- visualizzareperquantopossibileimmaginiinmovimento

• senonsiutilizzaloschermo,disinserirlosempre

- diminuireperquantopossibilecontrastoeluminosità.

Condizionisfavorevolipossonocausareunronziodeltelevisorealplasma/LCD. Ilronzioprovienergeneralmentedalla tensionedireteepuòessereprovocatodalcollegamentodi conduttoriditerradiversi. È possibileporrerimedioaquesto inconvenienteutilizzandouncosiddettofiltroperl'alimentazioneconrivestimentotrailcavodell'antennael'ingresso dell'antenna nelloschermo. I filtriperl'alimentazioneconrivestimentosonoreperibilineinegozispecializzati sottoformadi piccoliadattatori.

Seiltelevisorealplasma/LCDècollegatoadun'antenna esterna, quest'ultimadev'esseredotatadimessaaterra, a scopodiprotezionecontroeventualiscosseelettricheescari-cheelettrostatiche. Lamessaaterradev'essereconforme allenormativevigenti.

SesiutilizzailtelevisorecomeschermoPC, siconsiglia, per motiviergonomici, dievitarel'utilizzodiscritteosimbolirossi eblusufondoscuro. Unavisualizzazionediquestotipo generaunascarsaleggibilitàacausadelridottocontrastoe provocaunprematuroaffaticamentodellavista. Utilizzare pertantovisualizzazionichesianoilpiùpossibileaforte contrasto, adesempioscritteneresusfondobianco.

Perevitaredoloreagliocchiedavereunpuntoottimaledi osservazione,ladistanzadall'apparecchiodovrebbeessere pariacinque-seivolteladiagonaledelloschermo.Nella stanzaincuisitrovaloschermocidovrebbeessereluce sufficienteancheperpoterleggere.Unaluminositàeccessiva comportaunaperditadeicontrasti.Unaluceinsufficiente affaticagliocchiacausadellavariazionedichiaro-scurodello schermo.

Smaltimentoericiclaggio

Ilpresenteapparecchioèstatoprodottoprevalentemente con materialiilcuismaltimentononènocivoperl'ambienteeche possonoessereavviatiaunriciclaggioconformealle prescrizioni. Dopol'uso, l'apparecchiovieneritiratoper esseredestinatoadunnuovoutilizzooppurealriciclaggiodei materiali, ammessochevengarestituitoinunostatochene consental'utilizzoconforme. Lepartidell'apparecchionon riciclabilivannosmaltitesecondoleprescrizioni.

L'apparecchiononpuòesseresmaltitoinsiemeai rifiutiurbaniditipodomestico. Questoapparecchio ècontrassegnatoconformementealla Direttiva europea2002/96/CEsuirifiutidi apparecchiature elettricheedelettroniche(wasteelectricalandelec-tronicequipment-WEEE), cheregolamentailritiro ericiclaggiodei vecchiapparecchi inambito europeo. Perrestituire un vecchioapparecchio, utilizzare gli appositi sistemi di restituzione e raccolta disponibili. Per ulteriori informazioni, consultare il sito www.fujitsu-siemens.com/recycling.

Pulizia

Prima di iniziare la pulizia, spegnere l'apparecchio e scolle- garelaspinadallapresa.

Puliziadelloschermo

Per effettuare la pulizia dello schermo, utilizzare un detergentedelicatoeunpannoumido. Il detergente non deve contenere chetoni (per esempio acetone)oalcoletilico. Non utilizzare mezzi abrasivi!

Pulizia del case

Pereffettuarelapuliziadelcase, nonutilizzaresolventio detergentichimici, poichéessipotrebberodanneggiarela superficiedell'apparecchio.

Sesipuliscelasuperficiedelcaseconunpannoumido, possonopenetraregocceall'internodell'apparecchio, con conseguentimalfunzionamentidellostesso.

Pereffettuarelapuliziadelleaperturediaerazione,utilizzare unaspirapolvereconelementoaspazzolamorbida.

Conformità

Il presente schermo è un apparecchio televisivo al plasma/LCDedèconformealleseguentinormeedirettivedell'Unione Europea:

• 89/336/ECCEdel3Maggio1989esuccessivemodifiche (Direttiva 92/31/ECCE diAprile 1992 e Direttiva 93/68/ECCEdel22Luglio1993)
• 73/23/ECCEdel19Febbraio1973esuccessivemodifiche (Direttiva93/68/ECCEdel22Luglio1993)
  • EN60065(requisitidisicurezza).

Lacorrispondenzaconirequisitivienecertificata permezzo delcontrassegnoapplicato (€ sulprodotto.

Il produttorenonpuò essereritenutoresponsabileperil funzionamento dell'apparecchio in condizioni diverse da quelledescrittenellepresentiistruzioniperl'uso. Inoltre, intal caso vengono meno gli eventuali diritti inerenti la responsabilità del produttore e la garanzia sul prodotto.

Incasodimalfunzionamenti

Sel'apparecchioèdanneggiato, scollegarelaspinadalla presa.

Nelcasoincuifumo,odoriorumoriinconsuetiprovenissero dall'apparecchio, scollegare immediatamente la spina. Procedere nello stesso modo anche nel caso in cui l'apparecchio, dopo essere stato attivato o durante il funzionamento, non dovesse visualizzare più alcuna immagine. Non tentare di continuare ad utilizzare lo schermo inquestecondizioni.

Nonaprireinnessuncasodasolil'apparecchio.Alsuointerno nonvisonocomponentichepossanoesseresottopostia manutenzioneosostituitiautonomamente.Rivolgersialla nostraHotlineperilserviziodiassistenzaoadunaltrocentro specializzato.

Batterie

Durante l'inserimento delle batterie, prestare attenzione che la polarità (+ / -) corrisponda al contrassegno del telecomando.

Lebatterienondevonoesseresmaltitenei rifiutidomestici. Lebatterieusatevanno depositateinunappositopuntodiraccolta comunale, oppuregettatenegliappositi contenitoripresentineinegozi.

Non esporre le batterie a calore eccessivo, non gettarle nel fuoco, non ricaricarleenontentarediaprirle: intalicasi, esse potrebberoconsumarsioesplodere.

Sel'apparecchiononvieneutilizzatoperunlungo periodo, estrarrelebatteriedaltelecomando.

Panoramica

Il televisore al plasma/LCD offre molteplici possibilità di connessione a personal computer, lettore DVD, videoregistratore, videocamera, ecc. Tutte le immagini, indipendentemente dal fatto che siano televisive, video o PC, vengono riprodotte in modo estremamentenitidoesenzaalcunadistorsionesullasuperficiecompletamentepianadelloschermo. Perquestomotivole immagini si contraddistinguono grazie all'eccezionale luminosità ed alla straordinaria nitidezza. Ulteriori caratteristiche di notevole importanza sono l'ampia diagonale dello schermo con un rapporto di 16:9, nonché lo spessore ridottissimo. Per la modalità TV è necessaria la connessione ad un'antenna terrestre, un impianto di ricezione satellitare oppure ad un impianto TV viacavo.

Il comando avviene in modo interattivo per mezzo del telecomando fornito in dotazione e del menu a video "On-Screen-Display" (OSD). Con questi strumenti possono essere eseguite le più svariate regolazioni della qualità dell'immagine.

Un sistema di raffreddamento privo di ventole fa si che il televisore al plasma/LCD funzioni senza fastidiosi rumori secondari. Silenzioso come un apparecchio televisivo tradizionale, il televisore al plasma/LCD risulta straordinariamente adatto per gli appartamentielesaleconferenza.

Dotazione

• Caseinalluminiodiottimaqualità
• Designprivodiventole
• HDready
• Visualizzazioneaschermointero,neiformati16:9e4:3
• Filtroapettine3D
• CompatibleconisistemiPAL,SECAMeNTSC(NTSCnonperiltuner)
  -CompatibileconisistemiVGA,SVGA,WXGAeXGA
  -TelevideoTOP/FLOFconmemoriaper5000pagine
• Identificazione automaticadeiprogrammiedordinamentodellestazioni
• SleepTimer
  •Screensaver
• 2xEUROSCART(SCART1conRGB, SCART2conY/C)
• 1xY/C(S-Video)
  -3xCinchY(CVBS)UV
• 1xDVI(I)(analogicoedigitale,digitaleconHDCP)
• 1xHDMI
• Ingressoaudio/uscitaaudiodigitale

Dotazione

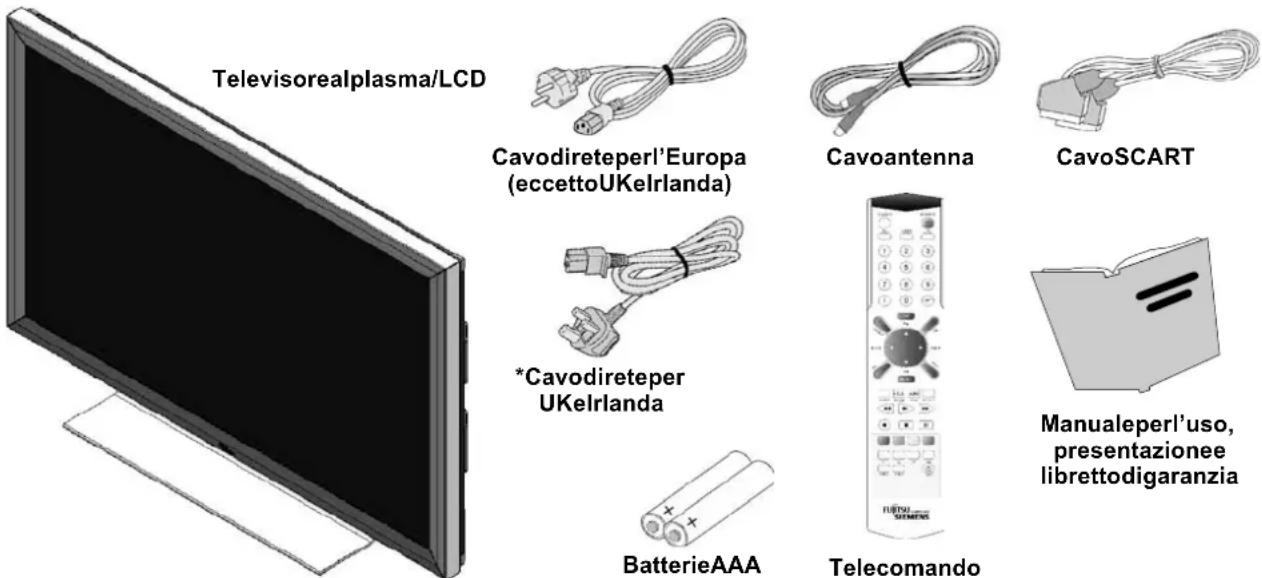

Una volta tolto dall'imballaggio, controllare che il televisore al plasma/LCD non presenti danni dovuti al trasporto e che la fornitura sia completa. Il fornitore può accogliere eventuali richieste di interventi in garanzia relative a danni di trasporto soltanto nel caso in cui tali rivendicazioni vengano presentate prima della messa in funzione iniziale dell'apparecchio. Nel caso in cui la fornitura risultasse incompleta, rivolgersi alla hotline del servizio assistenza. Conservare l'imballo originale per un eventuale trasporto del monitor.

*inbasealtipodidotazione

Collegamenti

1 2 34 LINE OUT SUB LINE OUT L R DIG OUT COAX 11 13 CE PC AUDIO IN HDMI RF in Patch Cord RF out ANTENNA 16 12 PC DVH RS-232 LINE IN YUV S-VIDEO CVBS CVBS 10 18 DIG IN COAX 6 7 21 SCART 2 SCART 1 20

1 LINE OUT SUB

Collegamento per subwoofer attivo

2 LINE OUT L/R (uscita audio)

per es. collegamento amplificatore audio o ricevitore DVD

3 RF IN (ingresso antenna tuner principale)

deve essere collegata a "RF out" mediante il cavo di collegamento dell'antenna

4 RF OUT (uscita antenna tuner PIP)

deve essere collegato a "RF in" mediante il cavo di collegamento dell'antenna

5 ANTENNA

Collegamento segnale antenna TV (antenna terrestre analogica o collegamento cavo)

6 YUV / Y (Component Y), CVBS

Collegamento per lettore DVD con uscita YUV CVBS - Collegamento apparecchio con uscita FBAS

7 YUV / U (Component Pb)

8 YUV / V (Component Pr)

9 SCART 2 (YC, CVBS)

per es. collegamento videoregistratore o decoder

10 SCART 1 (RGB, CVBS)

per es. collegamento ricevitore satellitare o videoregistratore

11 DIG OUT COAX

Collegamento di un amplificatore AV con ingresso audio coassiale digitale

12 DIG IN COAX

Collegamento di apparecchi con uscita audio coassiale digitale

13 PC AUDIO IN

per es. ingresso audio PC con presa line out

14 HDMI (High Definition Multimedia Interface)

Collegamento per apparecchi con uscita HDMI per es. lettore DVD

15 RS-232

Interfaccia seriale a scopi di servizio

16 PC DVI-I (HDCP)

Collegamento PC, lettore DVD (RGB con segnali analogici, DVI con segnali digitali) Se il PC dispone di un'uscita VGA analogica, utilizzare un cavo DVI-I su sub HD a 15 pin per collegare il PC allo schermo.

17 S-VIDEO

Collegamento apparecchi con uscita video S per es. lettore DVD, videoregistratore, camcorder

18 LINE IN YUV (CVBS)

Ingresso audio per YUV (CVBS)

19 LINE IN S-VIDEO

Ingresso audio per S-VIDEO

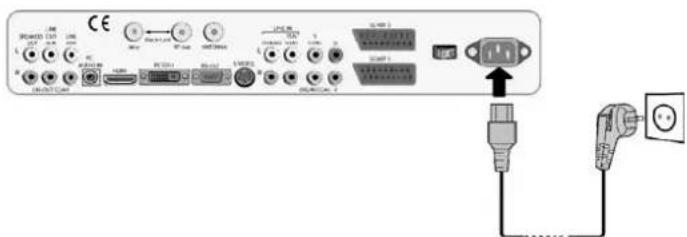

20 Presa d'ingresso rete

Collegamento per il cavo di rete fornito in dotazione

21 Interruttore di rete

On/Off

Telecomando

Perpotereutilizzareloschermoalplasma/LCDconiltele- comando,laspinadiretedev'essereinseritael'interruttoredi retedeveessereattivato.

Iltelecomandoadinfrarossifunzionasoltantosenonè presentealcunostacolotrailtelecomandostessoedil sensoreadinfrarossisituatosullaparteanteriore(inbassoa destra)deltelevisorealplasma/LCD.Ilraggiod'azionedel tele comandoèdicirca6m.

Quandolebatteriesiscaricano, siriduce anche ilraggio d'azione del telecomando. In questo caso procedere alla sostituzione delle batterie. Devono essere utilizzate solamente 2 batterieditipo LR03AAA1,5V.

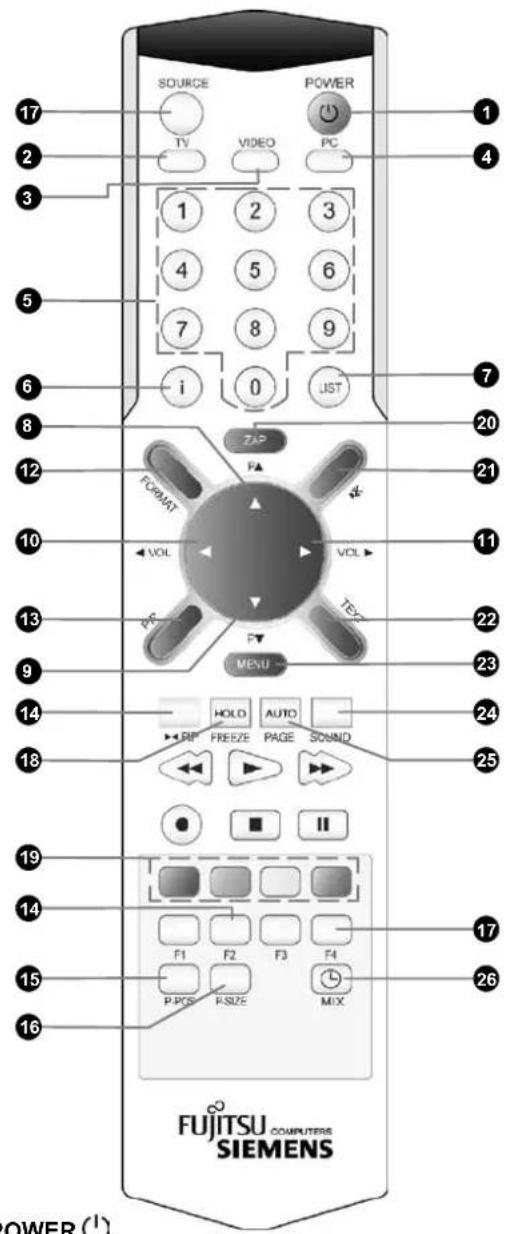

SOURCE POWER TV VIDEO PC 1 2 3 4 5 6 7 8 9 i 0 LIST ZAP FORMAT VOL VOL TEC MENU HOLD AUTO FREE PAGE SOUND F1 F2 F3 F4 P-PCS P-SIZE MIX FUJITSU COMPUTERS SIEMENS POWER (1)

1 POWER

Accende l'apparecchio o lo imposta in modalità distandby

② TV

Passaggioallamodalità TV.

3 VIDEO

Passaggioallamodalità Video. Cambiodellefontivideo.

4 PC

Seleziona il collegamento PC come fonte d'ingresso. Cambio dellefonti PC.

5 Tastinumericio-9

Modalità TV: selezione dei canali Modalità Televideo: selezione di una pagina deltelevideo.

6 i

Visualizzainformazioni relative allafontecorrente.

7 LIST

Modalità TV: apreilsommario programmi Modalità Televideo: visualizza informazioni nascoste

8 P▲

Passa alnumerodi canalesuccessivo. Navigazione nelmenu OSD.

9 P▼

Passa alnumerodi canale precedente. Navigazione nelmenu OSD.

10 VOL

Riduceilvolume. Navigazione nelmenu OSD.

11 VOL▶

Aumenta ilvolume. Navigazione/esecuzionediunafunzionenelmenuOSD.

12 FORMAT

Commutazionedei formatiimmagine. Modalità Televideo: altezzadoppiacifre

13 PIP

Attiva lamodalitàPIP. Commutazione dei formati PIP (PIP / Split screen).

14 PIP/F2

Scambio tra immagine principale e immagine visualizzata nella modalitàPIP.

15 P-POS

Senza funzione!

16 P-SIZE

Senza funzione!

17 SOURCE / F4

Apertura delmenudi selezioneingressi(fontiprincipali).

18 HOLD /FREEZE

Crea un fermo immagine dalla scena corrente. Modalità Televideo: interruzione cambio automatico delle pagine.

19 Rosso / verde / giallo / blu

rosso:uscire dal menu. Sezione diuna pagina deltelevideo.

20 ZAP

Modalità TV: passa al canale TV impostato Precedentemente. Modalità Televideo: attiva/disattiva modalità sottopagine

21

Attivao disattiva ilsuono.

22 TEXT

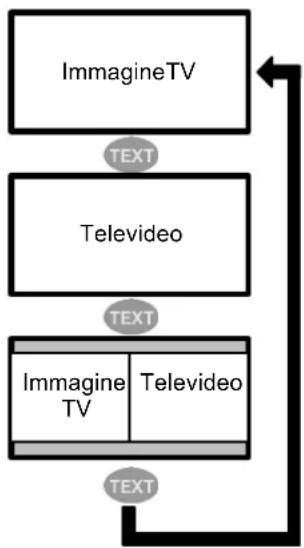

Attiva o disattiva la modalità Televideo. Commutazionedei formati (Schermo interno / Splitscreen).

23 MENU

Apertura menu principale /sottomenu.

24 SOUND

ImpostazionemodalitàSuono.

25 AUTO /PAGE

Modalità PC analogica: impostazione automatica Modalità Televideo: apertura della pagina 100

26 / MIX

ImpostazioneSleep Timer. Modalità Televideo:funzionamentomisto (immagine TV /Televideo)

Elementidicomandosull'apparecchio

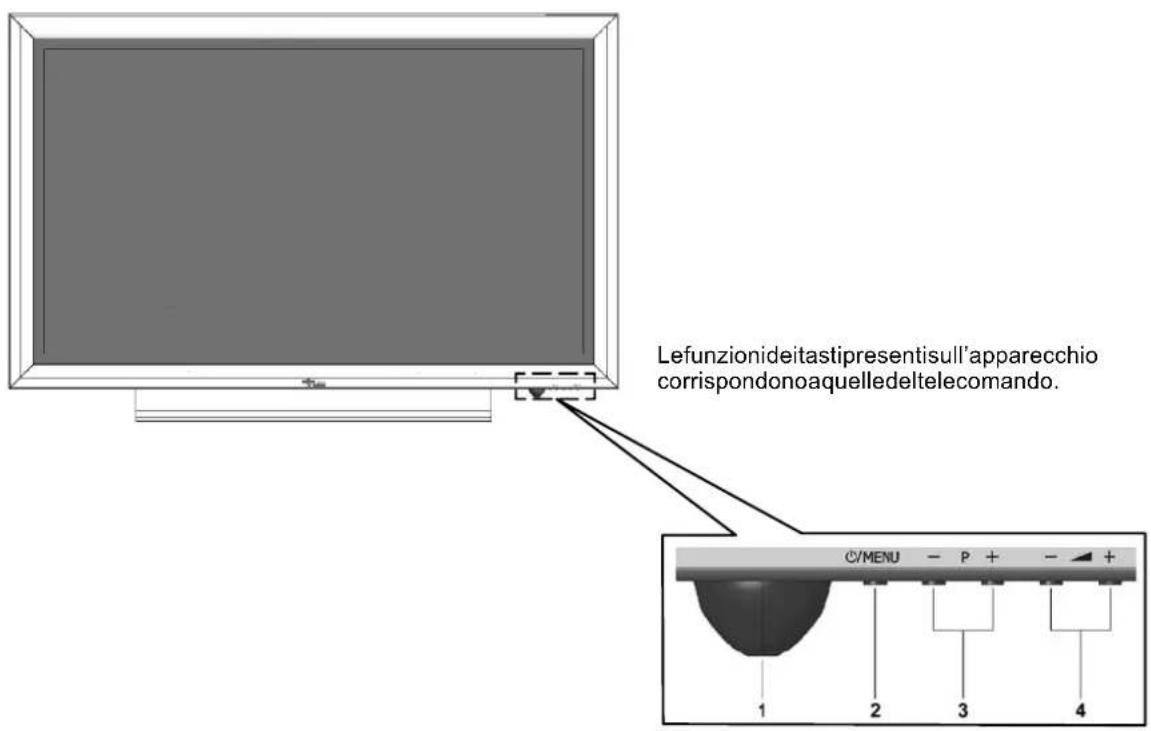

Lefunzionideitastipresentisull'apparecchio corrispondonoaquelledeltelecomando. ©MENU - P + - + + 1 2 3 4

Lefunzionideitastipresentisull'apparecchio corrispondonoaquelledeltelecomando.

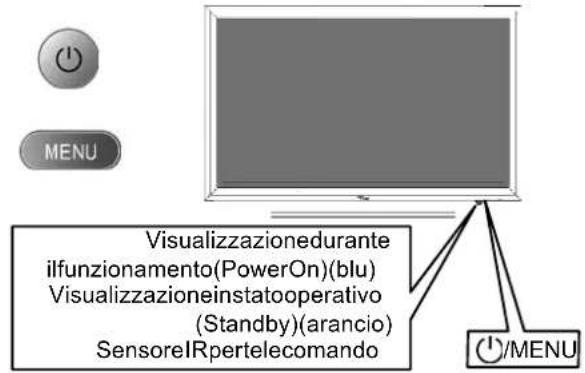

1=SpiamodalitàdiStandbyarancione SpiaAccesoblu Ricevitoreainfrarossi
2=Interruttoreon/offmodalitàdiStandby Aperturamenuprincipale/sottomenu
3=P-passaalnumerodicanaleinferiore. NavigazionenelmenuOSD. P+passaalnumerodicanalesuperiore. NavigazionenelmenuOSD.
4= -Riduzionedelvolume. NavigazionenelmenuOSD. +Aumentailvolume. Navigazione/esecuzionediuna funzionenelmenuOSD.

Operazionipreliminari

Direzionediosservazione

- Nonostantel'ampioangolodivisuale, il televisoreal plasma/LCDoffrelamigliorperformanceconosservazionedirettainverticale. Orientareiltelevisoreal plasma/LCDinfunzionedelladirezionediosservazione utilizzatapiùfrequentemente.

Luogodiinstallazione

• Riflessionedellaluce Evitarel'installazionedifronteafinestreoaltrefonti luminose.
• Accessoall'ingressodirete L'ingressoallareteel'interruttorediretedevonoessere semprefacilmenteraggiungibili.
• Convogliamentodiaria Pergarantireunaventilazionesufficiente, iforidi ingressoefuoriuscitadell'ariadeltelevisoreal plasma/LCDdevonosemprerestareliberi.

A B

Sel'apparecchiovieneposizionatoall'internodinicchie, rispettareledistanzeminimeatteagarantireuna ventilazioneadeguatadeltelevisorealplasma/LCD. TVLCD: A = 5 cm; B = 10 cm TVPlasma:A=10cm;B=20cm

Seiltelevisorevieneinstallatosuunaprete, osservare leseguentidistanzeminime: TVLCD:A=10cm;B=20cm TVPlasma:A=20cm;B=30cm.

B A A A

• Temperaturaambiente Perunfunzionamentosicuroedaffidabiledell'apparec-chiolatemperaturadev'esserecompresatra5°C 35°C.

Installazione

- Rimuoverela TValplasma/LCDdall'imballaggiosolo conl'ausiliodiduepersoneenonsollevarlamaidasoli. Èpericolosoperlasalutetentaredisollevaredasolila TValplasma/LCD.

- CollocarelaTValplasma/LCDsuunasuperficie orizzontalestabile. Lasuperficied'appoggiodev'essere stabileestaticamentesolida.

- Accertarsiprimadelmontaggiocheiltelevisoreal plasma/LCDsiaspentocheilcavodireteedilcavo disegnalesianoscollegati.

Montaggioaparete

• Iltelevisorealplasma/LCDpuòessereinstallato soltantosuparetiverticali.
• Primadell'installazione, accertarsichelaparetesiain gradodisopportareunpesoparia3voltequellodel televisorealplasma/LCD(perilpeso, vederela pagina31"Datitecnici"). Incasodidubbi, rivolgersi aduninstallatorequalificato.
• Accertarsiprimadelmontaggiocheiltelevisoreal plasma/LCDsiaspentoecheilcavodireteedilcavo disegnalesianoscollegati.
• Perilmontaggiosononecessarieduepersone.
• Ruotareiltelevisorealplasma/LCDinmodotalecheil latoanteriore(ossialoschermo)siarivoltoversoilbasso eappoggiarlosuunasuperficiecompletamentepianae sicura.
• Svitarele6viti(M4x10)dallabased'appoggioe rimuoverelabase.

Vitidifissaggiodellabased'appoggio

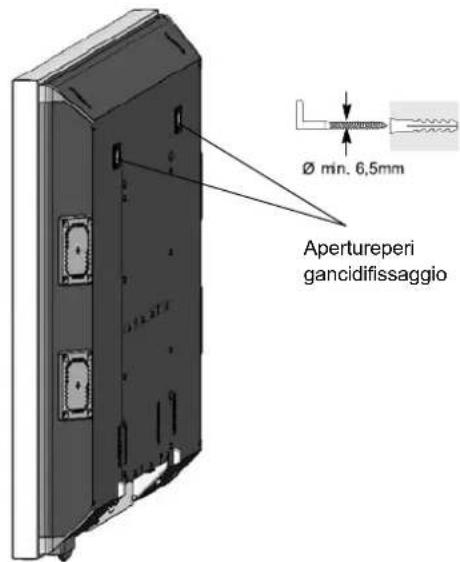

- Montaresullaparete2gancidifissaggio(tassellieganci difissaggiononsonocompresinellafornitura),orizzontalmenteadistanza adeguata(perladistanzautilizzarelamascheraperforatura).

Ø min. 6,5mm Apertureperi gancidifissaggio

Ilmaterialedifissaggioutilizzatodeveessere predispostoperreggereunpesoparia3voltequello delloschermo. Senecessario, rivolgersiadun installatorequalificato.

- Posizionareiltelevisorealplasma/LCDinmodotaleche igancidifissaggiovadanoadinfilarsinelleapposite fessurericavatesullatoposterioredell'apparecchio.

Perrimontarelabased'appoggio,èconsentitoesclusivamente!utilizzodimaterialedifissaggiooriginale.

Atalescopo, conservareconcurale6vitismontate(M4x10).

Sagomeperforatura

LCDTVMYRICAVQ40-1 Plasma TVMYRICAPQ42-1

989 600 127.41 60.94 50.50

1045 540 1211 245

Plasma TVMYRICAPQ50-1

1228 240 125.3 419.75 744

Collegamentodiun'antenna

Inserimentodellebatterieneltelecomando

Utilizzodeltelecomando

30° 60°

Collegamentodelcavodirete

CE USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB US

- Peruncollegamentoviacavooopercollegare un'antennaterrestre(analogica),utilizzarela presa"ANTENNA".

•Aprireilcoperchiodelvanobatterie.

- Inserireleduebatterieforniteindotazione(AAA) nelvanobatterie. Osservarelepolarità(+)e(-)indicatenelvano batterie.

•Chiudereilcoperchiodelvanobatterie.

Utilizzareiltelecomandoentrounadistanzadicirca 6mdalrelativosensoredeltelevisorealplasma/LCD edentrounangoloorizzontaleeverticaledi30°.

Iltelecomandopotrebbenonfunzionarenelmomento incuiilrelativosensoredeltelevisorealplasma/LCD vieneespostoallalucesolaredirettaoadunaforte illuminazioneartificiale.

- Inserireilcavodiretenell'ingressodiretedel televisorealplasma/LCDelaspinainunapresa dicorrente.

- Portarel'interruttorediretepostonellaparte posterioredeltelevisorealplasma/LCDnella posizione"I".Aquestopuntoiltelevisoreal plasma/LCDsitrovainmodalitàdistand-bye puòessereazionatoconiltelecomando.

Primainstallazione

Dopo l'accensione del televisore al plasma/LCD è necessario impostare in sequenza la lingua e il paese, quindi sarà possibile iniziarelaricerca automaticadelleemittenti.

Impostazionedellalingua

Selezionare la lingua

English

Français

Deutsch

Italiano

Español

Português

Nederlands

Svenska

Norsk

Suomi

Dansk

Polski

Seleziona e premi

Conferma MENU

- Con il tasto [▲] o [▼] selezionare la propria lingua. Premereiltasto [MENU].

Selezionedelpaeseperl'ordinediricerca

Selezionare il paese

Ritorno

Regno Unito

Francia

Germania

Italia

Spagna

Austria

Svizzera

Belgio

Olanda

Lussemburgo

Danimarca

Svezia

Finlandia

Norvegia

Irlanda

Turchia

Altri

Seleziona e premi

Conferma MENU

- Con il tasto [▲] o [▼] selezionare il paese di impiegodeltelevisorealplasma/LCD. Questaimpostazionestabilisceunordinedi ricercadeicanalispecificoperilpaese.

Ricerca automatica

Ricerca in corso...

Frequenza 48.25 MHz

Numero trovato 1

Canale ARD

- Termina ricerca

- Premereiltasto[MENU],quindisaràpossibile iniziarelaricercaautomaticadelleemittenti.

•Perinterromperelaricercaautomaticadelle emittenti,premereiltastorosso.

Nelcasoincuinonsidovessetrovarealcuncanale, controllareicollegamentidell'antennaedeseguire nuovamentelaricercadelleemittenti.

Comando

Accensione/spegnimento

Visualizzazionedurante ilfunzionamento(PowerOn)(blu) Visualizzazioneinstatooperativo (Standby)(arancio) SensoreIRpertelecomando MENU

Cambiodicanali(cambioprogramma)

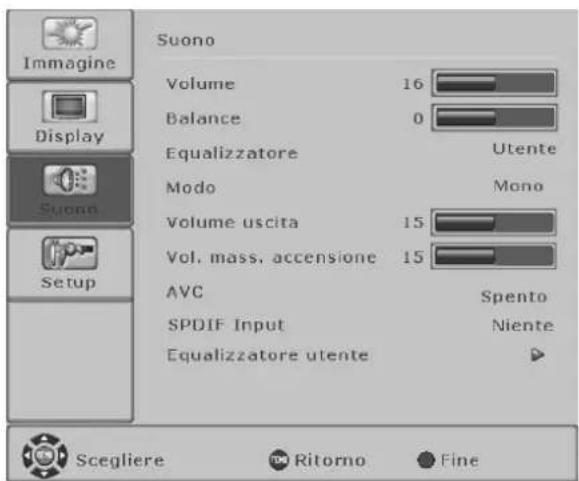

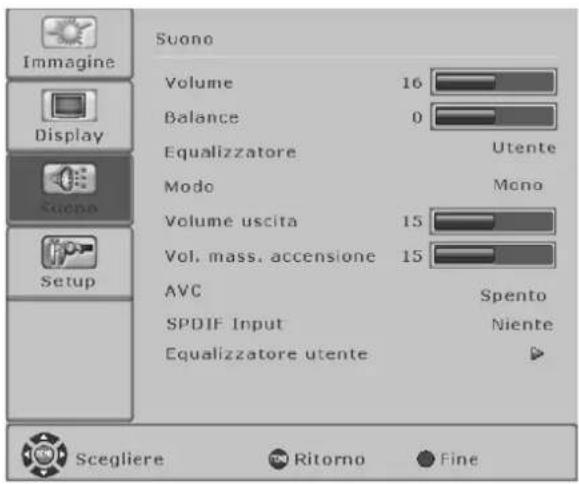

Impostazionedelvolumeedelsuono

ZAP P▲ FORMAT VOL VOL TEXT P▼ MENU Volume 15

- Peraccendereiltelevisorealplasma/LCD premereiltasto[POWER]/[MENU]sul telecomandooiltasto 🚫/MENU sull'apparecchio.

LavisualizzazionePowerOn/Standbydeltelevisore alplasma/LCDsiaccendedicoloreblu.

•Perspegnereiltelevisorealplasma/LCD premereiltasto[POWER]sultelecomando.

LavisualizzazionePowerOn/Standbydeltelevisore alplasma/LCDsiaccendedicolorearancione.

Inassenzadiunsegnalesugliingressi, iltelevisoreal plasma/LCDsiimpostaautomaticamenteinmodalità operativadopountempod'attesa.

- Sceglierelamodalità TV premendoiltasto [TV] sultelecomando.

Conitasti[P ▲] / [P▼] del telecomando.

•Perpassarealnumerodiprogrammasuperiore, premereiltasto[P ▲].

•Perpassarealnumerodiprogrammainferiore, premereiltasto[P ▼].

Conitasti[0...9]deltelecomando. Scegliereunnumerodiprogrammapremendodirettamenteitasti[0...9].

ConilsommarioprogramminelmenuOSD.

- Premereiltasto[LIST]deltelecomandopervisualizzareilsommarioprogrammisulloschermo.

- Selezionare un programma con i tasti [▼▲ ▶◀] deltelecomando.

- Premereiltastorossoperchiudereilsommario programmi.

Con i tasti [VOL ▶] / [◀ VOL] del telecomando.

• Per alzare il volume, premere il tasto [VOL ▶].

• Perabbassareilvolume, premere iltasto[ ◀VOL].

TV-24-N24

Suono spento

TV-24-N24

Suono attivo

Coniltastode telecomandoimpostareilsuonoin modalitàMUTO.

• PremereiltastoeilsuonoèinmodalitàMuto.
• Premereiltastonuovamenteperdisattivarela modalitàMuto.

Atalescoposipuòutilizzareanche iltasto[VOL ▶].

Utilizzodellafunzionelmmaginenell'immagine

La funzione PIP (immagine nell'immagine) consente di osservare l'immagine di una seconda fonte immagine oltre al programma televisivo.

Come fonte immagine si può utilizzare il secondo elemento di ricezione (tuner), il lettore DVD, il videoregistratore, il ricevitore SAT o il PC: tutte le fonti devono essere collegate alle prese d'ingresso collocate sul retro del televisore al plasma/LCD.

Immagine principale Immagine nell'immagine (immaginePIP)

Immagine principale Immagine secondaria

TV-24-N24

TV-28-NTV

Infosull'immagine principale Infosull'immagine secondaria

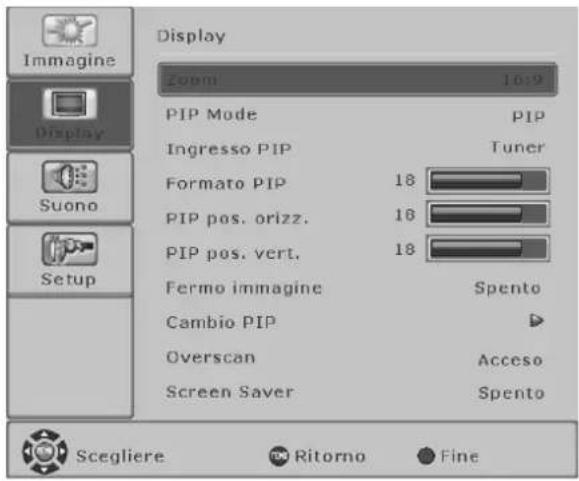

Display Cvoin 16:9 PIP Mode Ingresso PIP Formato PIP 18 PIP pos. orizz. 18 PIP pos. vert. 18 Fermo immagine Spento Cambio PIP Overscan Acceso Screen Saver Spento Scegliere Ritorno Fine

Immaginenell'immagine(PIP)

•Premereiltasto[PIP]sultelecomando.

Schermodiviso(Dividiloschermo)

• Premerenuovamenteiltasto[PIP]sultelecomando. Leultimeimmaginigrandeepiccolavengono visualizzatel'unaaccantoall'altra.
  •Passarealternativamentedaimagineprincipale aimmaginesecondaria(immaginenell'immagine) coniltasto[ ▶PIP]o[F2]sultelecomandooalla vocedimenu.
  •Perterminarelafunzionelmmaginenell'immaginepremereunaoduevolteiltasto[PIP)sul telecomandooimpostarenellavocedimenu Single.
• Premereiltasto[i]sultelecomandopervisualizzareleinformazionirelativeall'immagineprincipaleeall'immaginesecondaria.

Impostazioni

•Vocedimenu Single-Schermosingolo PIP-Immaginenell'immagine Dividiloschermo-schermosuddiviso
•Vocedimenu SelezionareunafontePIPconitasti[ ▶] / [ ◀]del telecomando. SenzailmenuOSDèpossibileselezionareuna fontePIPpremendoiltasto[TV]/[VIDEO]/[PC]/ [F4]. Perlecombinazionidifonteprincipalee fontePIP, vederelatabellaapagina14.
•Vocedimenu SesièimpostatalafunzioneImmagine nell'immagine,èpossibilemodificarela grandezzadell'immaginePIP.
•Vocedimenu Sesièimpostatalafunzionelmmagine nell'immagine,èpossibilemodificarela posizioneorizzontaledell'immaginePIP.
•Vocedimenu SesièimpostatalafunzioneImmagine nell'immagine,èpossibilemodificarela posizioneverticaledell'immaginePIP.

Possibilitàdicombinazionedellafonteprincipaleconl'IngressoPIP

●=FontecombinabileconIngressoPIP
-=Fonteprincipalenon_ combinabileconIngressoPIP

*soloperapparecchicondoppiotuner

In assenza di un segnale sull'ingresso PIP selezionato, la funzione Immagine nell'immagine vieneterminatadopocirca30secondi.

Fermo immagine

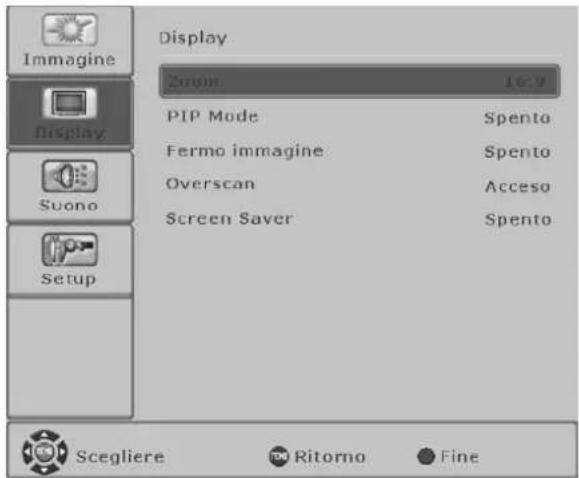

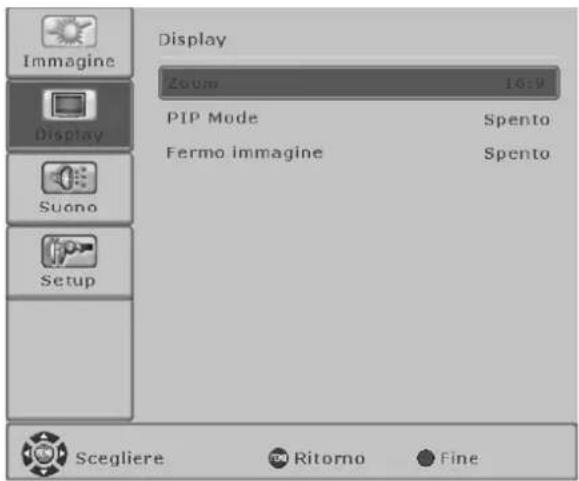

Display Zoom 15:19 PIP Mode Ingresso PIP Formato PIP 18 PIP pos. orizz. 16 PIP pos. vert. 18 Fermo immagine Spento Cambio PIP Overscan Acceso Screen Saver Spento Scegliere Ritorno Fine

Sleep Timer

Sleep Timer

60 min

È possibile osservare dei fermi immagine del programmaincorso.

• Premereiltasto[FREEZE]sultelecomandoper fissarel'immaginecorrente.
• Premerenuovamenteiltasto[FREEZE]per terminarelafunzionedifermoimmagine.

SeèstataimpostatalafunzionelImmaginenell'immagine,entrambeleimmaginisarannofissate.

- NelmenuOSDsipuòattivareedisattivarela funzioneFermoimmagineallavocedimenu .

Trascorso il tempo preselezionato, lo Sleep Timer imposta il televisore al plasma/LCD nella modalità Standby.

- Premere il tasto [e] sul telecomando sino a raggiungerel'intervalloditempochesidesidera fartrascorrerefinoallospegnimento.

Sipossonoselezionareleseguentiopzioniditempo: 30,60,90,120,150,180minutieDisattivo.

ComandoamenuOSD

Scegliere

Ritorno

Fine

DiseguitovienedescrittalaproceduradiimpostazionedeiparametridisponibilinelmenuOSD.

•Premere[MENU]pervisualizzaresulloschermoil menuprincipale.
- Con il tasto [▲] o [▼] selezionare una voce di menue premere il ▶sto [
•Ripeterelaprocedurasinoaselezionarelavoce dimenudesiderata.

Levocidimenuselezionatesonocontrassegnateda barreblu. Levocidimenuchecontengonoaltrisotto-menuoeseguibilidirettamentesonocontrassegnate da ▶.

• Con i tasti [◀] / [▶] selezionare l'opzione desiderataoscegliereunparametro, quindipremereil tasto[MENU].
• Premereiltasto[MENU]perritornarealmenu precedente.
  •PerchiudereilmenuOSDpremereiltastorosso.

Nellaparteinferiorediciascunmenuvengonovisualizzatiitastidisponibiliperilcontrollo.

Impostazionibase

Ricercaautomaticadelleemittenti

Tuner Ricerca automatica Ricerca manuale Gestione elenco programmi Scegliere Ritorno Fine

Ricerca automatica Paste Geratalla Ricerca Tutti i progr. Avviare ricerca Scegliere Ritorno Fine

•Premereiltasto[MENU]peraprireilmenu principale.
- Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
- Selezionare con il tasto [▲] o [▼] e premereiltasto[ ▶].
- Selezionarelavocedimenu [▲] / [▼] e premere il tasto [►].

• Selezionare il paese [◀] / [▶].
• Scegliere [▲] / [▼].
• Selezionare la ricerca [◀] / [▶]. Sonodisponibilidueopzioni: Tuttiiprogr.eNuovo.
• Selezionare [▲] / [▼] e premere iltasto[ ▶].

Ricerca automatica Ricerca in corso... Frequenza 48.25 MHz Numero trovato 1 Canale ARD ● Termina ricerca

Ricercamanualedelleemittenti

Ricerca manuale Programmi 01 Tipo Canale Canale 02 Frequenza 48.25 MHz Nome ---- Standard TV B/G Colore standard PAL Decoder Normale Scegliere Ritorno Fine

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionare con il tasto [▲] o [▼] e premereiltasto[ ▶].
• Selezionare [▲] / [▼] e premereiltasto[ ▶].
• Selezionare [▲] / [▼]. Scegliereunnumerodiprogramma d a 0 a 9 9◀] / [▶].
• Selezionare [▲] / [▼]. Sonodisponibilidueopzioni: CanaleeCanalespeciale[ ◀] / [▶].
• Scegliere [▲] / [▼]. Immettereunnumerodicanale[0...9]o[ ◀] / [▶].
• Selezionare [▲] / [▼] e premere il tasto[▶]. Specificarelafrequenzarichiestainserendoun numerodicinquecifreconl'ausiliodeitasti numerici[0...9].
• vedereModificareilnomedelcanale
• Selezionare [▲] / [▼]. SelezionareunostandardTV(Suono)[◀] / [▶]. Perognistandardacolorisonodisponibilitre opzioni; perlostandardacoloriPAL:B/G,D/Kel perlostandardacoloriSECAM:B/G,D/KeL
• Selezionare [▲] / [▼]. SelezionareunostandardacoloriPALoSECAM [◀] / [▶].
  •vedereImpostazionedeldecoder

Modificareilnomedelcanale

Per ogni canale televisivo memorizzato è possibile attribuire, ed eventualmente modificare, un nome composto da un massimo diottocaratteri.

Ricerca manuale Programmi 01 Tipo Canale Canale 02 Frequenza 48.25 MHz Nome Standard TV B/G Colore standard PAL Decoder Normale Scegliere Ritorno Fine

• Selezionare [▲] / [▼] e premere il tasto[ ▶]. Laprimaposizionedelcarattereègià selezionata.
• Selezionare un carattere [▲] / [▼].
• Selezionarelaposizionedelcaratteresuccessivo [◀] / ▶].
• Selezionare nuovamente un carattere [▲] / [▼].
  Ilnomepuòavereunalunghezzamassima di8caratteri.

Impostazionedeldecoder

Ricerca manuale Programmi 01 Tipo Canale Canale 02 Frequenza 48.25 MHz Nome Standard TV B/G Colore standard PAL Decoder Normale Scegliere Ritorno Fine

Attraversol'ingressoSCART1oSCART2sipuòcollegareundecoderpericanalitelevisivicriptati(PayTV).

- Selezionare [▲] / [▼]. Èpossibilesceglieretraleseguentiopzioni:

Decoder	CanaleTV
	Audio	Immagine
Normalenon	codificato	non codificato
DecoderASCART1non	codificato	codificato
DecoderBSCART1codificatocodificato
DecoderASCART2non	codificato	codificato
DecoderBSCART2codificatocodificato

Gestionesommarioprogrammi

Di seguito viene descritto come è possibile modificare l'ordine dei canali televisivi memorizzati o cancellare un canale dal sommarioprogrammi.

Tuner Ricerca automatica Ricerca manuale Gestione elenco programmi Scegliere Ritorno Fine

Gestione sommario programmi 01 ARD 11 MDR 21 ---- 02 ZDF 12 WDR 22 ---- 03 RTL 13 HES3 23 ---- 04 RTL2 14 SW-BW 24 ---- 05 SAT1 15 DSF 25 ---- 06 KABEL 16 S-RTL 26 ---- 07 PRO7 17 N24 27 ---- 08 VOX 18 QVC 28 ---- 09 3SAT 19 CNN 29 ---- 10 BR 20 TV5 30 ---- Scagli programma ● Fine ○ Sposta ● Cancellà il programma

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionare con il tasto [▲] o [▼] e premereiltasto[ ▶].
• Selezionarelavocedimenu [ ▲] / [▼] e premere il tasto [►].

Sulloschermoappareilmenu.

Ordina

• Con i tasti [▲▼◀▶] selezionare il programma che sidesideraspostare.
  •Premereiltastogiallo. Il programmaviene contrassegnatoingiallo.
• Con i tasti [▲▼◀▶] spostare il programma nella posizionedesiderata.
• Perterminare, premerenuovamenteiltastogiallo sultelecomando.

Cancellareunprogramma

• Con i tasti [▲▼◀▶] selezionare il programma che sidesideracancellare.
• Premereiltastoverdepercancellareilprogrammaselezionatodalsommarioprogrammi.
  •Perchiudereilmenupremereiltastorosso.

ImpostazioniOSD

Immagine Display Suono Setup Setup Tuner OSD Info Scegliere Ritorno Fine

Impostazioni OSD Tempo d'attesa 20s Trasparenza Spento Visualizza logo Spento Impostazioni di fabbrica ▶ Lingua Italiano TTX Setup WEST Scegliere Ritorno Fine

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionare con il tasto [▲] o [▼] e premereiltasto[ ▶].

Tempod'attesa

Allavocedimenuèpossibile modificareladuratadivisualizzazione(intervallodi tempochetrascorredall'ultimaoperazionefinoalla chiusuradellavisualizzazione)delmenuOSD.

- Selezionare [▲] / [▼].

- Èpossibilesceglieretraleseguentiopzioni: Disattivo;5,10,15,20,25,e30secondi[

Trasparenza

Lafunzioneoffrelapossibilitàdi modificarelatrasparenzadelmenuOSD.

- Selezionare [▲] / [▼].

- Latrasparenzapuòesseredisattivataomodificatainuncampodivalorid◀17 [a▶]0 [Ilvalore10èlatrasparenzamassimaconsentita perilmenuOSD.

Visualizzazionedellogo

Conlavocedimenuèpossibile attivare o disattivare il logo che viene visualizzato all'accensioneoinassenzadelsegnale.

- Selezionare [▲] / [▼].

- Scegliere Attivo o Disattivo [◀] / [▶].

Ripristinoimpostazionioriginali

Esiste la possibilità di annullare tutte le modifiche apportatenelmenuOSDeripristinarenuovamentele impostazionioriginali.

- Selezionare [▲] / [▼].

- Premere il tasto [▶] per ripristinare le impostazioni difabbrica. Il televisorealplasma/LCDsiimpostaautomaticamentenellamodalitàdiStandby.

Impostazionedellalingua

Durante la prima installazione del televisore al plasma/LCDvieneimpostatalalinguadelmenuOSDconformementeallaselezioneeffettuata. Allavocedimenuèpossibilemodificarela linguaimpostata.

• Selezionare [▲] / [▼].
• Selezionare la lingua desiderata [◀] / [▶] scegliendotraleopzionidisponibili: Tedesco, Inglese, Francese, Spagnolo, Italiano, Olandese, Danese, Svedese, Norvegese, Finlandese, Portoghesee Polacco.

TTXSetup

Selezionare un gruppo di caratteri per la modalità Televideo:WEST,EAST,RUSSIANoARABIC. Dipende dalla lingua impostata per il Televideo in uso. Perl'EuropaOccidentaleutilizzarel'opzioneWEST!

•Perchiudereilmenupremereiltastorosso(M).

Impostazionidell'immagine

Dopo la prima installazione o il ripristino delle impostazioni di fabbrica, i valori del menu sono impostate ai valori predefiniti. Come descritto di seguito, questi valori possono essere personalizzati secondo le preferenze personali e la posizione delloschermoolasuailluminazione.

PerlefontiAV(TV, CVBS, YC, YUV, SCART1, SCART2, HDMI)

Immagine Contrasto 50 Luminosità 50 Nitidezza 3 Colore 50 Tonalità 50 Temperatura colore Normale Regolazione immagine Ideale Filter Normale DNC 5 Foto CD Spento Scegliere Ritorno Fine

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].

Contrasto

• Selezionare [▲] / [▼].
• Premere il tasto [▶] per aumentare il contrasto di colore.
• Premere il tasto [◀] per ridurre il contrasto di colore.

Luminosità

• Selezionare [▲] / [▼].
• Premere il tasto [▶], l'immagine si schiarisce.
• Premere il tasto [◀], l'immagine si scurisce.

Nitidezza

• Selezionare <Nitidezza [▲] / [▼].
• Premere il tasto [▶], la definizione aumenta.
• Premere il tasto [◀], la definizione diminuisce.

Colore

• Selezionare [▲] / [▼].
• Premere il tasto [▶] la saturazione dei colori aumenta.
• Premere il tasto [◀] per ridurre la saturazione dei colori.

Tonalità

Impostazionedelcolore-soloconNTSC!

Temperaturacolore

- Selezionare [▲] / [▼].

Sonodisponibilitreopzioni: Normale, FreddoeCaldo[ ◀] / [▶].

Regolazioneimmagine

- Selezionare [▲] / [▼].

Sonodisponibilitreopzioni: Normale, Chiaroe Scuro[◀] / [▶].

Filtro(impostazionedibase dellanitidezza dell'immagine)

SoloconCVBS,YC!

- Selezionare [▲] / [▼].

Sonodisponibilitreopzioni:

Isegnalitelevisiviovideodebolipossonoprovocare disturbisonoridelleimmagini.DNC adattal'effettodel controllodigitaledelrumorealcontenuto dello schermo.

- Selezionare [▲] / [▼].

- Scegliere un valore compreso tra 0 e 10 [◀] / [▶].

FotoCD

NonperTVeHDMI!

Lavocedimenuriguardaspecificamente lariproduzionediimmaginifermequalifotografieo immaginidaCD.

•Perchiudereilmenupremereiltastorosso.

PerfontiPC(RGB,DVI)

Imagine Display Suono Setup Immagine Contrasto 50 Luminosità 50 Nitidezza 3 Colore 50 Tonalità 50 Temperatura colore Normale Regolazione immagine Ideale Filter Normale DNC 5 Scegliere Ritorno Fine

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].

Contrasto

• Selezionare [▲] / [▼].
• Premere il tasto [▶] per aumentare il contrasto di colore.
• Premere il tasto [◀] per ridurre il contrasto di colore.

Luminosità

• Selezionare [▲] / [▼].
• Premere il tasto [▶], l'immagine si schiarisce.
• Premere il tasto [◀], l'immagine si scurisce.

Nitidezza

• Selezionare <Nitidezza [▲] / [▼].
• Premere il tasto [▶], la definizione aumenta.
• Premere il tasto [◀], la definizione diminuisce.

Temperaturacolore

- Selezionare [▲] / [▼].

Sonodisponibilitreopzioni:

Normale,FreddoeCaldo[ ◀] / [▶].

Regolazioneimmagine

- Selezionare [▲] / [▼].

Sonodisponibilitreopzioni:

Normale, Chiaroe Scuro[ ◀] / [▶].

DNC(DynamicNoiseControl)

SoloperPC(RGB)

Isegnalitelevisiviovideodebolipossonoprovocare disturbisonoridelleimmagini.DNCadattal'effettodel controllodigitaledelrumorealcontenutodello schermo.

• Selezionare [▲] / [▼].
• Scegliere un valore compreso tra 0 e 10 [◀] / [▶].
  •Perchiudereilmenupremereiltastorosso.

FormatiimmagineperfontiAV

Immagine Display Zoom 16:9 PIP Mode Spento Fermo immagine Spento Overscan Acceso Screen Saver Spento Setup Scegliere Ritorno Fine

TV-24-N24 Schermointero Formatoimmagine

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionareilformatoimmaginedesiderato [◀] / [▶].

Sulloschermoappareilformatoimmagine selezionato.

- Percambiareiformatisipuòpremereancheripe-tutamenteiltasto[FORMAT]deltelecomando.

AutoZoom

Questafunzionevalutailformatoimmaginecorrente ecommutaautomaticamentetra4:3e16:9.

Schermointero

Inquestaimpostazionediformatol'immagineviene adattata, siainorizzontalesiainverticale, inmododa otteneresempreunavisualizzazioneaschermo intero.

Normale

Questaimpostazionediformatorappresenta un'immaginePaL4:3nelcorrettorapportotraaltezza elarghezza.aimarginisinistroedestrosonovisibili duestriscescure.

16:9

Inquestamodalitàl'immaginevieneridimensionatain sensoorizzontaleintuttalasualarghezza, mentrein senso verticale viene tagliato circa il 25% totale dell'immaginesopraesotto. Lamodalitàdovrebbeessereutilizzarepervisualizzareilmaterialevideoa pienoschermoinformato Letterbox16:9(conbarreneresopraesotto).

16:9Top

ImmaginenelformatoLetterboxda16:9con sottotitoli

14:9

Nellozoom14:9l'immaginevieneingranditaverticalmente di un 15% totale, cioè circa il 15% del contenuto dell'immagine viene tagliato in senso verticale. In sensoorizzontalel'immaginevienerimpicciolitadel 15% rispetto alla visualizzazione intera, cioè appaiono barreneresottiliasinistraeadestra.

14:9Top

ImmaginenelformatoLetterboxda14:9con sottotitoli

Panorama

Questaimpostazionedi formatoridimensionaautomaticamenteilsegnaled'ingressoinsensoorizzontaleeverticale,perunavisioneaschermointero,ma orizzontaleenonlineare. Ciòsignificacheicontenuti dell'immagine al centro dello schermo verranno visualizzati come nell'originale, mentre ai lati dello schermo avràluogounridimensionamentopiumarcato.

•Perchiudereilmenupremereiltastorosso.

FormatiimmagineperfontiPC

Display Zoom 16:9 PIP Mode Spento Fermo immagine Spento Suono Setup Scegliere Ritorno Fine

•Premereiltasto[MENU]peraprireilmenu principale.
- Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
- Selezionareilformatoimmaginedesiderato [◀] / [▶].

Normale

Rappresental'immaginePCaschermointero, senza modificareilrapportoaltezza/larghezza. Sulbordosinistroedestrodell'immagine, a seconda delformatoinizialedell'immaginePC, sonovisibili striscescure.

Schermointero

Inquestaimpostazionediformatol'immagineviene adattata, siainorizzontalesiainverticale, inmododa otteneresempreunavisualizzazioneaschermo intero.

OnetoOne

Conquestaimpostazioneilnumerodipixeldello schermovieneadattatoalsegnaled'ingresso,valea dire che con una risoluzione dello schermo di 1366x768vengonoriprodottisempre1366x768pixeldell'immaginePC.

•Perchiudereilmenupremereiltastorosso.

Altri formati sono disponibili impostando nel PC (DVI) Attivo; vedere Formati immagine fonti AV.

Impostazionidelsuonoavanzate

Suono Volume 16 Balance 0 Equalizzatore Utente Mode Mono Volume uscita 15 Vol. mass. accensione 15 AVC Spento SPDIF Input Niente Equalizzatore utente Scegliere Ritorno Fine

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionarelavocedimenudesiderata (funzione)coniltasto[ ▲] o [▼].
• Scegliere l'impostazione [◀] / [▶].
  •Perchiudereilmenupremereiltastorosso.

Volume

Visualizzazione del volume audio attualmente impostato.

Balance

Bilanciamentotral'altoparlantesinistroequello destro.

- Premere il tasto [▶] per ridurre il livello sonoro a sinistra.

- Premere il tasto [◀] per ridurre il livello sonoro a destra.

Equalizzatore

Sono disponibili le seguenti opzioni (tipi di suono): Classico, Piatto, Jazz, Rock, Pop, Vocale; Utente(vedereEqualizzatoreutente).

Modo

Questafunzioneconsentediselezionarelamodalità ditono. A secondadeltipoditrasmissione, sono disponibilivariemodalità.

Perletrasmissionistereo: Stereo, Stereoampliatoe Mono.

Perletrasmissionimono:MonoePseudoStereo. PerletrasmissioniZweiton(bilingue):CanaleAe CanaleB.

Periprogrammichevengonotrasmessiindiverse linguesipossonosceglierelelingue.

Volumeuscita

Livellosonorosull'uscitaLINEOUTL/R.

- Selezionareillivellosonorodesiderato [◀] / [▶].

Vol.mass.accensione

Volumeall'accensionedell'apparecchio.

- Selezionareillivellosonorodesiderato [◀] / [▶].

AVC(AutomaticVoiceControl)

Questafunzionegarantisceunvolumeuniformenel momentoincuisipassadauncanaleall'altro.

SPDIFInput(ingressopersegnaliaudiodigitali)

Questafunzioneconsentedicollegareuningresso audiodigitaleadunsegnaleimmaginalediunafonte AVoPC.

Equalizzatoreutente

Perl'impostazionedeisingolisuoniconl'ausilio dell'equalizzatore. VedereEqualizzatoreutente.

Equalizzatoreutente

Imagine Display Suono Setup Suono Volume 16 Balance 0 Equalizzatore Utente Modo Mono Volume uscita 15 Vol. mass, accensione 15 AVC Spento SPDIF Input Niente Equalizzatore utente Scegliere Ritorno Fine

- Pereseguireleimpostazioninelmenuènecessarioselezionarenella vocedimenul'impostazione Utenteedopolaselezionedellavocedimenu attivareilmenuconil tasto[▶].

Equalizzatore utente 120 Hz 200 Hz 500 Hz 1.2 KHz 3.0 KHz 7.5 KHz 12.0 KHz Imagine Display Suono Setup Scegliere Ritorno Fine

Qui si può adattare il livello delle singole frequenze alle proprieesigenzepersonali.

• Selezionarelafrequenzadesiderataconiltasto [▲] o [▼].
• Premere il tasto [▶] per aumentare la frequenza desiderata.
• Premere il tasto [◀] per ridurre la frequenza desiderata.
  •Perchiudereilmenupremereiltastorosso.

Televideo

Iltelevisorealplasma/LCDpuòricevereevisualizzareinformazionidelTelevideoTOP/FLOF.

●ScegliereuncanaleconTelevideo.

- Premereiltasto[TEXT]deltelecomandoper visualizzareilTelevideo.Premendopiùvolteil tasto[TEXT]sipuòvisualizzarecontemporaneamenteiltelevideoinsiemealprogrammatelevisivocorrente(Dividiloschermo)oppuresipuò uscirenuovamentedallamodalitàTelevideo. Premereiltasto[TV]pertornareallamodalitàTV.

Selezionepagina

• Per selezionare direttamente le pagine del Televideo utilizzare i tasti numerici [0...9].
• Conitasti[ ▲] e [▼] si possono sfogliare le pagine del Televideo andando avanti o indietro.

Ritornoallapaginadell'indice

- Premere il tasto [AUTO] o [MENU] per selezionare direttamente la pagina dell'indice (per es. 100).

Visualizzazionedellesottopagine

• Conitasti[ ▶] e [◀] si possono selezionare direttamente le sottopagine. I numeri delle sottopagine, se disponibili, vengonovisualizzatiinalto, nellarigadistatoaccantoalnumerodipaginaselezionato.
• Premereiltasto[ZAP]perpassareallamodalitàdiselezionedirettadellesottopagine Selezionaredirettamenteconitastinumerici[0...9]lasottopaginadesiderata.

IngrandirelavisualizzazionedelTelevideo

- Premendo più volte il tasto [FORMAT] si può ingrandire la visualizzazione del Televideo nella parte superiore o in quella inferiore. Premendoancoraunvoltasiritornaallavisualizzazione normale.

Visualizzareleinformazioninascoste

- Con il tasto [LIST] si può attivare o disattivare la visualizzazione delle informazioni nascoste, per es. nelle pagine di quiz oindovinelli.

Interrompereilcambioautomaticodipagine

- Se l'informazione del Televideo è più lunga di una pagina, si attiva un cambio pagina dopo un breve intervallo di tempo. Perinterromperequestocambiopaginaautomaticopremereiltasto[HOLD].Dopoilnumerodipaginaselezionato appareunaH.Premerenuovamente[HOLD]perriattivareilcambiopaginaautomatico.

Funzionamentomisto

- Con il tasto [MIX] è possibile attivare o disattivare il funzionamento misto: il televideo viene così sovrapposto al programmatelevisivocorrente.

I tasti rosso, verde, giallo e blu sul telecomando hanno, a seconda del tipo di televideo, diverse funzioni, visualizzate nella parte inferioredeltelevideo.

Collegamentoapparecchiesterni

CollegamentoaSCART1/SCART2

Ingressi Fonte principale SCART 1 TV SCART Acceso RGB IN Non utilizzato Film Mode Spento Formato rilevazione Voltaggio 16:9 Format Letterbox Scegliere Ritorno Fine

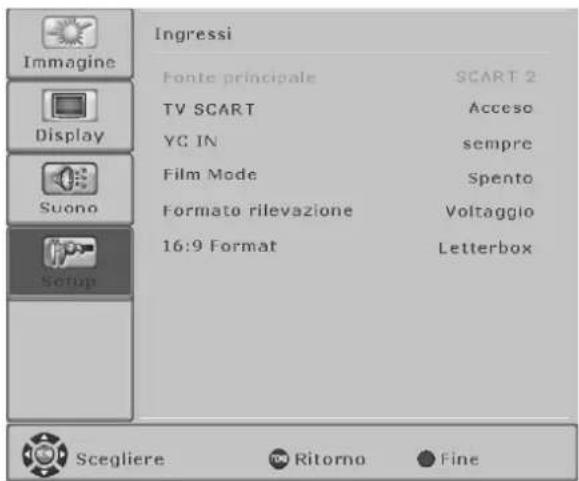

Ingressi Fonte principale SCART 2 TV SCART Acceso YG IN sempre Film Mode Spento Formato rilevazione Voltaggio 16:9 Format Letterbox Display Suono Setup Scegliere Ritorno Fine

AgliingressiSCART1eSCART2sipossonocollegare apparecchiesternicomeunlettoreDVD,unregistratoreDVD,unvideoregistratore,SetTop-Boxecam-corder.

SCART1consenteancheilcollegamentodifontiRGB.

SCART2consenteancheilcollegamentodifontiYC.

Sesièselezionatol'ingressoSCART1oSCART2con iltasto[VIDEO],sipossonoeffettuareleimpostazioni descrittediseguito.

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionare [▲] / [▼] e premere il tasto[ ▶].
• Selezionarelavocedimenudesiderata (funzione)coniltasto[ ▲] o [▼].
• Scegliere l'impostazione [◀] / [▶].
  •Perchiudereilmenupremereiltastorosso.

TVSCART

La funzione deve restare attivata nel caso in cui, all'accensione di un apparecchio su SCART1 o SCART2, si debba commutare automaticamente sull'ingressoSCARTcorrispondente.

SCART1RGBIN

•SCART:inpresenzadiunvoltaggioderivatoda unapparecchioesternosulpin16,iltelevisoreal plasma/LCDsicommutaautomaticamentesul segnaleRGB,altrimentivieneriprodottoun segnaleCVBS.
- Sempre:soloriproduzionedelsegnaleRGB
•Nonutilizzato:soloriproduzionedelsegnale CVBS

SCART2YCIN

•Sempre:riproduzione segnale YC
•Nonutilizzato:riproduzedelsegnaleCVBS

FILMMode

Questafunzionericonoscesel'immaginetrasmessa è un film e ne ottimizza la qualità dell'immagine. Di default, la funzione è disattivata. Per attivare la funzione, impostarelavocedimenusu Attiva. Questafunzioneèparticolarmenteconsigliata perl'utilizzodiunlettoreDVD.

Rilevazioneformato

Selezionareilsegnale(livello)perlarilevazionedel formato.Sonodisponibilidueopzioni:

•Voltaggio ValutazionedelsegnalesulPin8delleprese SCART
•Riconoscimento softwaredifilmletterboxesullabasedellebarre neresuperioreeinferiori

Formato16:9(attivosoltantoconlozoomautomatico!)

Lavocedimenuèattivasoltanto quandoèstatoimpostato

CollegamentoagliingressicomponentYUV

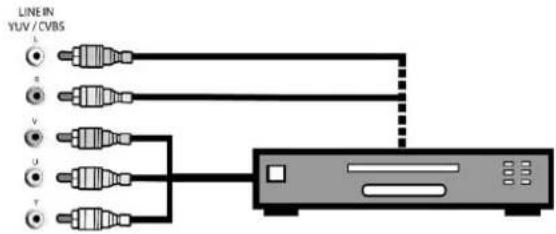

LINE IN YUV / CVBS L s v U T

Ingressi Fonte principale YUV Film Mode Spento Imagine Display Suono Setup Scegliere Ritorno Fine

Collegamentoall'ingressovideoS

LINE IN S-VIDEO L R S-VIDEO

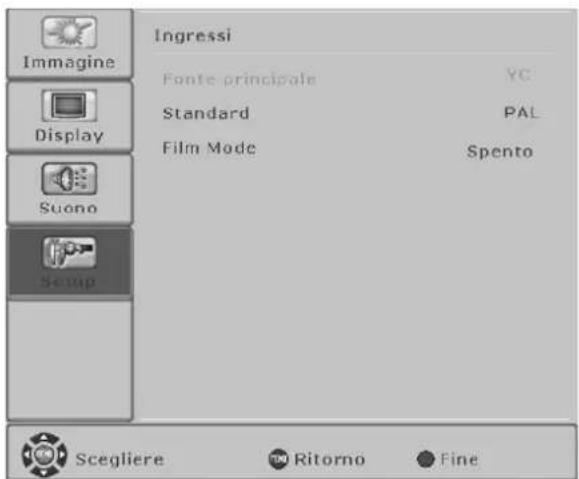

Ingressi Fonte principale YC Standard PAL Film Mode Spento Imagine Display Suono Setup Scegliere Ritorno Fine

ilvoltaggioallavocedimenu.

•Letterbox:l'immaginevieneestesaapieno schermoinsensosiaorizzontalecheverticale
•Anamorph:l'immaginevieneestesaapieno schermosoloinsensoorizzontale.

All'ingressoYUVsipossonocollegareapparecchi esternicomeunlettoreDVDounregistratoreDVDcon un'uscitaYUV.

PerilsegnaleaudiovannoutilizzatigliingressiLINE INYUV(L/R).

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionare [▲] / [▼] e premere il tasto[ ▶].
• Attivareodisattivarelavocedimenu [ ◀] / [▶].
  •Perchiudereilmenupremereiltastorosso.

FILMMode

VederecollegamentosuSCART1/SCART2.

All'ingresso S-VIDEO si possono collegare apparecchi estemi come un lettore DVD, un videoregistratoreeuncamcorderconuscitavideoS.

PerilsegnaleaudiovannoutilizzatigliingressiLINE INS-VIDEO(L/R).

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionare [▲] / [▼] e successivamentepremereiltasto[ ▶].
• Attivareodisattivarelavocedimenu [ ◀] / [▶].
  •Perchiudereilmenupremereiltastorosso.

FILMMode

VederecollegamentoaSCART1/SCART2.

Collegamentoall'ingressoHDMI

HDMI HDMI Segnale

Collegamentoall'ingressoDVI-IdelPC

PC PC AUDIO IN PC DVI-I PC PC(DVI) Segnale PC(RGB) Segnale

ImpostazioniperilPC(RGB)

PC (RGB) Freq. orizz. 0.00 KHz Freq. vert. 0.00 Hz Installazione automatica Totale orizz. 0 Posiz. vert. 0 Formato vert. 200 Pos. orizz. 0 Formato orizz. 500 Fase 0 Scegliere Ritorno Fine

Iltelevisorealplasma/LCDèdotatodiuningresso HDMIpersegnalivideoeaudiodigitali.

CollegareunapparecchioHDMIcompatibile, per esempiounlettoreDVDounSetTop-Boxconpresa d'uscitaHDMI, all'ingressoHDMI.

• Premereiltasto[F4]peraprireilmenudi selezione.
• Selezionare l'ingresso [▲] / [▼] e poi premere il tastorosso(M).

L'ingressoHDMIpuòessereselezionatoanche tramiteiltasto[VIDEO].

Segnale:

640x480@60Hz

Se il PC dispone di un'uscita DVI digitale, questa dovrà essereutilizzatapercollegareuncavoDVI.

Se il PC dispone di un'uscita RGB (DSUB 15), questa dovrà essere utilizzata per collegare un cavo di adattamentoDVIaDSUB.

- Premere il tasto [F4] per aprire il menu di selezione.

- Selezionare l'ingresso [▲] / [▼] e poi premere il tastorosso(M).

Gli ingressi PC possono essere selezionati anche mediante il tasto [PC].

• Premere il tasto [MENU] per aprire il menu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionare [▲] / [▼] e premere il tasto[ ▶].

Installazioneautomatica

- Premere il tasto [▶] per avviare la regolazione automatica. A questo punto la funzione tenta di trovare le impostazionidell'immagineottimaliperilsegnale presente. Durantel'impostazione l'immagini spostaleggermentedi quaedilà.

Totaleorizz.

- Questafunzioneconsentedicorreggerela frequenzadiscansioneperl'immaginePC. La funzione è riservata agli utenti esperti.

ImpostazioniperilPC(DVI)

Display Zoom 10:19 PIP Mode Ingresso PIP Formato PIP 18 PIP pos. orizz. 18 PIP pos. vert. 18 Fermo immagine Spento Cambio PIP Overscan Acceso Screen Saver Spento Scegliere Rororno Fine

Selezionareingressi

Ingressi Tuner SCART 1 SCART 2 CVBS YC YUV HDMI PC (DVI) PC (RGB) Scegliere Fine

Posiz.vert.

- Impostare la posizione dell'immagine verticale [◀] / [▶].

Formatovert.

- Impostarelagrandezzadell'immagineverticale [◀] / [▶].

Pos.orizz.

- Impostarelaposizionedell'immagineorizzontale [◀] / [▶].

Formatoorizz.

- Impostarelagrandezzadell'immagineorizzontale [◀] / [▶].

Fase

- Eliminaresfarfallliedistorsioni.

•Perchiudereilmenupremereiltastorosso.

- Premereiltasto[MENU]peraprireilmenu principale.

- Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].

- Selezionare [▲] / [▼] e premere il tasto[ ▶].

Overscan

- Attivare o disattivare l' [◀] / [▶] Sel'opzioneOverscanèattivata,ilmargine dell'immaginevienetagliatodicircail10%. Conquestaoperazionesieliminanoerendono invisibiliidisturbisulbordodell'immagine.

•Perchiudereilmenupremereiltastorosso.

Perselezionareuningressoutilizzareilmenu .

- Premereiltasto[SOURCE]o[F4]peraprireil menudiselezione.

- Selezionare l'ingresso [▲] / [▼] e poi premere il tastorosso.

Funzionispeciali

ScreensaverSolotelevisorealplasma!

Display Zoom 16:9 PIP Mode Ingresso PIP Formato PIP 18 PIP pos. orizz. 18 PIP pos. vert. 18 Fermo immagine Spento Cambio PIP Overscan Acceso Screen Saver Spento Scegliere Ritorno Fine

• Premereiltasto[MENU]peraprireilmenu principale.
• Con il tasto [▲] o [▼] selezionare il menu epremereiltasto[ ▶].
• Selezionare [▲] / [▼] e premere iltasto[ ▶].

Selezionareunadelleseguentiopzioni[ ◀] / [▶]:

• White: utilizzarequestaopzione per eliminared allo schermoeventuali "bruciature" dipiccola entitàe pocomarcate.
  • Inverted: utilizzarequestafunzioneperrigenerarelo schermoincasodi"bruciature"digraveentità.
  •Perchiudereilmenupremereiltastorosso.

Eliminazionedeglierrori

La seguente tabella riporta i problemi più comuni e le relative soluzioni. Prima di contattare la nostra hotline o il servizio di assistenza, consultarelatabella.

Seleindicazioniperlasoluzionedelproblemariportatediseguitonondovesserorisultareefficaci, disattivarel'apparecchiomediantel'interruttoredireteescollegarelaspinadallapresa.

Nontentarediripararepersonalmentl'apparecchio, nédirimuoverneilpannellodicoperturaposteriore.

ERROREPOSSIBILECAUSAPOSSIBILERIMEDIO
Assenzadiaudioediimmagine,sebbenelaspinasiainseritael'apparecchioacceso.	●Interruttoredireteinposizione"0"(OFF).●Spinadell'apparecchiononinseritanellapresa.●Cavodiretedifettoso.	●Portarel'interruttoredireteinposizione"l".●Inserirelaspinadelcavodiretenellapresadicorrente.●Contattarel'hotlinedelservizioassistenza.
Schermoscuro.●Regolazionedelcontrastoinsufficiente.		●Impostare correttamente la luminosità e/o ilcontrasto (vedere la voce di menu).●Controllareilcavodicollegamento;assegnareallafontel'ingressocorretto.
	●Nessun segnale in ingresso, selezionatoingressoerrato.
Colori deboli o eccessivi.	●Regolazione del colore non corretta.●Cavo di collegamento non correttamentecollegato.	●Impostareilcoloreallavocedimenu.●Allacciarecorrettamenteilcavo.
L'immaginerisultatagliataoppurel'immaginenonècentrata.	●Posizione dell'immagine non correttamenteimpostata.	●Correggerelaposizionedell'immagine.Utilizzare la funzione di Installazioneautomatica.
L'immagineètroppograndeotroppopiccola.	●Formato immagine non correttamenteimpostato.	●Premereripetutamenteiltasto[FORMAT]sino a quando l'immagine non viene visualizzataaschermointero.
Iltelecomandononfunziona.	●Lebatteriesonoscariche.●È presente un ostacolo tra iltelecomandoedilsensore.●Iltelecomandoditrovaaldifuoridelpropriocampodifunzionamento.	●Sostituirelebatterie.●Rimuoverel'ostacolotrailtelecomandoedil sensore.●Azionareiltelecomandoall'internodelcampoprevisto.
L'immaginevisualizzataètropposcura.	●La qualità dell'immagine non èimpostatainmodocorretto.	●Regolare la luminosità dello schermo e ilcontrastoallavocedimenu.
Immaginevisualizzata,maassenzadiaudio.	●Il suono è impostato in modalità silenziosa.●Intensitàdelsuonoimpostataalminimo.	●Premereiltasto d'telecomando.●Aumentareilvolumedelsuono.
Nonvengonovisualizzatelesingolelettere(modalitàPC).		●Impostare la posizione di fase alla voce dimenuAttiva.●Controllare l'impostazione della larghezzadelloschermo.●EseguirePC⇒ Installazione automatica>.
StrisceorizzontaliinpresenzadisegnaliTVovideo.	●Fontedelsegnaleinstallatadifronteallo schermo.●Laschermaturadelcavovideonèsufficiente.	●Collocare le fonti del segnale in linea dimassimalateralmenteodietroalloschermo.●Utilizzare solamente cavi per segnali di alta qualitàedotatidiun'elevataschermatura

Perriportaretutteleimpostazioniaivalorioriginali,utilizzarelavocedimenu

!

Datitecnici-MYRICAVQ40-1

SCHERMO

Dimensione/diagonale:101cm(40"),formato16:9

Grandezzaimmagineriproducibile:885mm(orizzontale)x497mm(vertical)

Risoluzione:1366x768pixel

Visualizzazionecolore:16.7milionidicolori

Angolovisivo:178°tipico

VIDEOSTANDARD

Video:PAL/SECAM/NTSC

PALplus,Cinescope:	Riconoscimentoautomaticoformato(visioneatuttoschermo)
Formati:	4:3,16:9(top),14:9(top),panorama,visioneatuttoschermo

GAMMAFREQUENZAPC

Frequenzaorizzontale: 30-80kHz

Frequenzaverticale: 50-90Hz

Frequenzaclock: max.110MHz

Risoluzioni(VGAanalogica):	DOS:640x480@60Hz,720x400@70Hz,VGA:640x480,SVGA:800x600;WVGA:848x480@60HzXGA:1024x768@60HzWXGA:1360x768@60HzSXGA:1280x1024@60Hz
Risoluzioneconsigliata:	1360x768@60Hz
Formati:	1:1,tuttoschermo,formatoriempimento,zoom

INGRESSI/COLLEGAMENTI/SINCRONIZZAZIONE

IngressoPC/Video:	RGBanalogicoericonoscimentoSyncautomatico
Collegamentivideo	TVTuner:	IEC,resistenzadiingresso75Ohm
	SCART1:	RGB,ingressoCVBS,uscitaCVBS
	SCART2:	YC,ingressoCVBS,uscitaCVBS
	Y/C:MiniDIN(HOSIDEN)
	YUV(CVBS):	3xCinch(HDTV)
	CVBS:	1xCinch(Y)
	HDMI:	video/audiodigitale(HDTV)
CollegamentoPCanalogico/digitale	DVI-I:	RGBdigitaleDVIdigitale1.0- HDCP
Collegamentiaudio	Altoparlantiintegrati:	4xbandalarga
	Ingresso stereo:	2 x Cinch L/R 1Vrms (YUV (CVBS), YC)1 xPCAUDIOIN1xCinchIngressoaudiodigitale(DIGINCOAX)2 xSCART 1 Vrms
	Uscita stereo:	2xCinch(LINEOUTL/R)
	Subwooferattivo:	1xCinch(LINEOUTSUB)
	Uscitaaudiodigitale:	1xCinch(DIGOUTCOAX)
	Potenzadiuscitaamplificatore:	2x7WRMS(2Ohm)
Sincronizzazione:	Syncsulverde,CompositeSyncconriconoscimentoautomatico,Syncorizz.eSyncvertic.separate
Elementi di comando:	interruttore di rete, telecomando a infrarossi (menu OSD in 12 lingue), comando locale

Temperatura:	+5 °C - +35 °C (in funzione), -20 °C - +60 °C (magazzinaggio)
Umidità dell'aria:	20%-85%(senzacondensa)@35°C
altezza:	max.2.000m(7.000ft)

Tensionedialimentazione:	110-240V~
Frequenzadirete:	50/60Hz
Potenza assorbita:	270 W tipico, < 3 W in modalità stand-by

DIMENSIONIEPESO

ApparecchioconpiedistalloHxLxP:	(657,1mmx989,1mmx244,2 mm)±3mm
Apparecchiosenza piedistalloHxLxP	(616,5mmx989,1mmx113,6 mm)±3mm
Peso apparecchio:	21,5kg±10%
Peso piedistallo:	2,8kg±10%
Peso complessivo:	24,3kg±10%

Datitecnici-MYRICAPQ42-1

SCHERMO

Dimensione/diagonale:106cm(42"),formato16:9

Grandezzaimmagineriproducibile:920mm(orizzontale)x518mm(vertical)

Risoluzione:1024x768pixel

Visualizzazionecolore:16.7milionidicolori

Angolovisivo:>160°

VIDEOSTANDARD

Video:PAL/SECAM/NTSC

PALplus,Cinescope: Riconoscimentoautomaticoformato(visioneatuttoschermo)

Formati: 4:3,16:9(top),14:9(top),panorama,visioneatuttoschermo

RANGEFREQUENZAPC

Frequenzaorizzontale: 30-80kHz

Frequenzaverticale: 50-90Hz

Frequenzaclock: max.110MHz

Risoluzioni(VGAanalogica): DOS:640x480@60Hz,720x400@70Hz,

VGA:640x480,SVGA:800x600;WVGA:848x480@60Hz

XGA:1024x768@60Hz

WXGA:1360x768@60Hz

SXGA:1280x1024@60Hz

1024x768@60Hz

Risoluzioneconsigliata: 1024x768@60Hz Formati: 1:1,tuttoschermo,formatoriempimento,zoom

INGRESSI/COLLEGAMENTI/SINCRONIZZAZIONE

IngressoPC/Video: RGBanalogicoericonoscimentoSyncautomatico

Collegamentivideo TVTuner: IEC, resistenzadiingresso75Ohm SCART1: RGB, ingressoCVBS, uscitaCVBS SCART2: YC, ingressoCVBS, uscitaCVBS

Y/C:MiniDIN(HOSIDEN)

YUV(CVBS):

CVBS:

HDMI:

3xCinch(HDTV

1xCinch(Y)

video/audiodigitale(HDTV)

CollegamentoPCanalogico/digitale DVI-I: RGBdigitale DVIdigitale1.0-HDCP

Collegamentiaudio Altoparlantiintegrati: 4xbandalarga Ingresso stereo: 2 x Cinch L/R 1Vrms (YUV (CVBS), YC) 1 x PCAUDIOIN 1xCinch Ingresso audiodigitale (DIGINCOAX) 2 x SCART 1 Vrms Uscita stereo: 2xCinch (LINEOUTL/R) Subwooferattivo: 1xCinch (LINEOUTSUB) Uscitaaudiodigitale: 1xCinch (DIGOUTCOAX) Potenzadiuscitaamplificatore: 2x7WRMS (8Ohm)

Sincronizzazione: Syncsulverde, CompositeSyncconriconoscimentoautomatico, Syncorizz.eSyncvertic.separate

Elementi di comando: interruttore di rete, telecomando a infrarossi (menu OSD in 12 lingue), comando locale

Temperatura: +5 °C - +35 °C (in funzione), -20 °C - +60 °C (magazzinaggio)

Umiditàdell'aria: 20%-85%(senzacondensa)@35°C

Altezza: max.2.000 m(7.000 ft)

Tensionedialimentazione: 110-240V\~ Frequenzadirete: 50/60Hz Potenza assorbita: 330 W tipico, < 3 W in modalità stand-by

DIMENSIONIEPESO

ApparecchioconpiedistalloHxLxP: (697,8mmx1045mmx244,2 mm)±3mm Apparecchiosenza piedistalloHxLxP: (656,9mmx1045mmx99,9 mm)±3mm

Peso apparecchio: 37,15kg±10%

Peso piedistallo: 2,85kg±10%

Grandezzaimmagineriproducibile:1106mm(orizzontale)x622mm(vertical)

Risoluzione:1366x768pixel

Visualizzazionecolore:16.7milionidicolori

Angolovisivo:>160°

VIDEOSTANDARD

Video:PAL/SECAM/NTSC

PALplus, Cinescope: Riconoscimento automatico formato (visione atuttoschermo)

Formati: 4:3,16:9(top),14:9(top),panorama,visioneatuttoschermo

RANGEFREQUENZAPC

Frequenzaorizzontale: 30-80kHz

Frequenzaverticale: 50-90Hz

Frequenzaclock: max.110MHz

Risoluzioni(VGAanalogica): DOS:640x480@60Hz,720x400@70Hz, VGA:640x480,SVGA:800x600;WVGA:848x480@60Hz

XGA:1024x768@60Hz

WXGA:1360x768@60Hz

SXGA:1280x1024@60Hz

Risoluzioneconsigliata: 1360x768@60Hz

Formati: 1:1, tuttoschermo, formatoriempimento, zoom

INGRESSI/COLLEGAMENTI/SINCRONIZZAZIONE

IngressoPC/Video: RGBanalogicoericonoscimentoSyncautomatico

Collegamentivideo TVTuner: IEC, resistenzadiingresso75Ohm SCART1: RGB, ingressoCVBS, uscitaCVBS SCART2: YC, ingressoCVBS, uscitaCVBS

Y/C:MiniDIN(HOSIDEN)

YUV(CVBS):

CVBS:

HDMI:

CollegamentoPCanalogico/digitale DVI-I: RGBdigitale DVIdigitale1.0-HDCP

Collegamentiaudio Altoparlantiintegrati: 4xbandalarga Ingressostereo: 2xCinchL/R1Vrms(YUV(CVBS),YC) 1xPCAUDIOIN 1xCinchIngressoaudioidigitale(DIGINCOAX) 2xSCART1 Vrms

Uscita stereo: 2xCinch(LINEOUTL/R)

Subwooferattivo: 1xCinch(LINEOUTSUB)

Uscitaaudiodigitale: 1xCinch(DIGOUTCOAX)

Potenzadiuscitaamplificatore: 2x7WRMS(8Ohm)

Sincronizzazione: Syncsulverde, CompositeSyncconriconoscimentoautomatico,

Syncorizz.eSyncvertic.separate

Elementi di comando: interruttore di rete, telecomando a infrarossi (menu OSD in 12 lingue), comando locale

Temperatura: +5 °C - +35 °C (in funzione), -20 °C - +60 °C (magazzinaggio)

Umidità dell'aria: 20%-85%(senzacondensa)@35°C

Altezza: max.2.000 m(7.000 ft)

Tensionedialimentazione: 110-240V\~

Frequenzadirete: 50/60Hz

Potenzaassorbita: 450Wtipico, <3Winmodalitàstand-by

DIMENSIONIEPESO

ApparecchioconpiedistalloHxLxP: (792,3mmx1228mmx269,2 mm)±3mm

Apparecchiosenza piedistalloHxLxP: (758,9mmx1228mmx107,7 mm)±3mm

Peso apparecchio: 46,3kg±10%

Peso piedistallo: 3,0kg±10%
