MANUALE UTENTE S75628SK1 ELECTROLUX

Coldest -10° -23° 33° 1° Colder

Kylmin -10° -21° 33° 1° Kylmempi

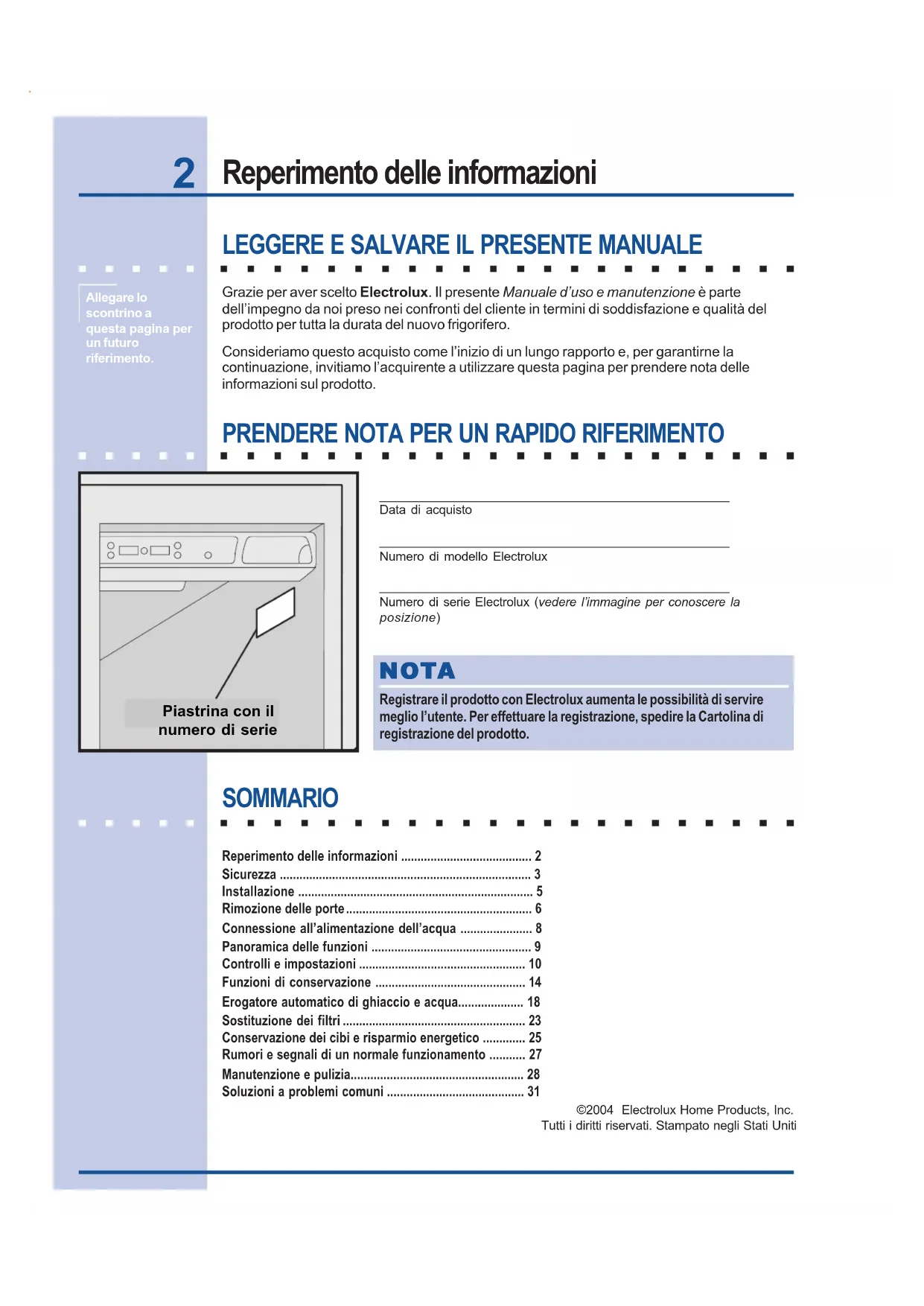

Grazie per aver scelto Electrolux. Il presente Manuale d’uso e manutenzione è parte dell’impegno da noi preso nei confronti del cliente in termini di soddisfazione e qualità delprodotto per tutta la durata del nuovo frigorifero.Consideriamo questo acquisto come l’inizio di un lungo rapporto e, per garantirne lacontinuazione, invitiamo l’acquirente a utilizzare questa pagina per prendere nota delleinformazioni sul prodotto.

PRENDERE NOTA PER UN RAPIDO RIFERIMENTO

________________________________________________Data di acquisto________________________________________________Numero di modello Electrolux________________________________________________Numero di serie Electrolux (vedere l’immagine per conoscere laposizione)©2004 Electrolux Home Products, Inc.Tutti i diritti riservati. Stampato negli Stati Uniti NONO NONO

• Registrare il prodotto con Electrolux aumenta le possibilità di serviremeglio l’utente. Per effettuare la registrazione, spedire la Cartolina diregistrazione del prodotto.Allegare loscontrino aquesta pagina perun futuroriferimento. SOMMARIO Reperimento delle informazioni p. 2
• Sicurezza p. 3
• Installazione p. 5
• Rimozione delle porte p. 6
• Connessione all’alimentazione dell’acqua p. 8
• Panoramica delle funzioni p. 9
• Controlli e impostazioni p. 10
• Funzioni di conservazione p. 14
• Erogatore automatico di ghiaccio e acqua p. 18
• Sostituzione dei filtri p. 23
• Conservazione dei cibi e risparmio energetico p. 25
• Rumori e segnali di un normale funzionamento p. 27
• Manutenzione e pulizia p. 28

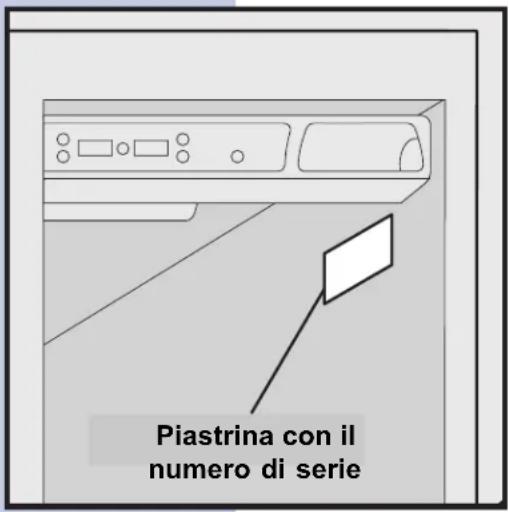

• Soluzioni a problemi comuni Piastrina con il numero di serie3 Sicurezza p. 31

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

• Non conservare o utilizzare benzina, o altre sostanze liquide infiammabili, vicino alfrigorifero o altri elettrodomestici. Leggere attentamente le etichette dei prodotti peravvertenze in merito all’infiammabilità e altri pericoli.• Non far funzionare il frigorifero in presenza di gas esplosivi.• Evitare il contatto con le parti mobili del dispositivo automatico di produzione delghiaccio.• Rimuovere tutte le graffette metalliche dall’imballaggio per evitare di tagliarsi. Legraffette possono anche danneggiare le superfici se entrano in contatto con i mobili oaltri elettrodomestici. Sicurezza dei bambini Materiali da imballaggio:• Le scatole di cartone ricoperte con tappeti, copriletti, sacchetti o pellicole di plasticapossono diventare vere e proprie camere a tenuta stagna, provocando velocemente ilsoffocamento.• Distruggere o riciclare la scatola di imballaggio di cartone del prodotto, i sacchetti diplastica o altro materiale da imballaggio subito dopo averli rimossi dal frigorifero. Ibambini non dovrebbero mai giocare con questi oggetti.Soffocamento e intrappolamento dei bambini:• Questi problemi non sono limitati al passato. I frigoriferi e i congelatori abbandonati olasciati incostuditi temporaneamente (anche solo per poche ore) possono esserepericolosi. Seguire le norme di precauzione riportate di seguito.

INFORMAZIONI PER LA CORRENTE ELETTRICA

• Se il cavo della corrente elettrica è danneggiato, deve essere sostituito dal tecnico dimanutenzione o altra persona qualificata per evitare rischi.• Mai staccare il frigorifero dalla presa a muro tirando il cavo. Afferrare la spina sempresaldamente e tirare per evitare di danneggiare il cavo della corrente elettrica.• Per evitare scosse elettriche, staccare il frigorifero dalla presa di corrente prima dipulirlo o sostituire una lampadina.

AVVISO AVVISO AVVISO AVVISO AVVISO Leggere bene tutte le istruzioni di sicurezza prima di utilizzare il nuovo frigorifero Electrolux.

AVVISO AVVISO AVVISO AVVISO AVVISO È necessario seguire attentamente queste linee guida per garantire che i meccanismi di sicurezza del frigorifero funzionino appropriatamente.4 Sicurezza

• Le prestazioni potrebbero rimanere compromesse se la tensione varia di oltre il 10%. Ilfunzionamento del frigorifero con tensione insufficiente può danneggiare ilcompressore. Danni di questo tipo non sono coperti da garanzia.• Non collegare l’unità a una presa di corrente controllata da un interruttore a muro e nontirare il cavo di alimentazione della corrente elettrica per evitare che il frigorifero sispenga accidentalmente. Installazione POSIZIONE
• Scegliere un luogo vicino a una presa elettrica con messa a terra. Non utilizzare unaprolunga o un riduttore.• Se possibile, sistemare il frigorifero lontano dalla luce diretta del sole, dallalavastoviglie o altre fonti di calore.• Il frigorifero deve essere installato su un pavimento livellato e robusto a sufficienza persupportare il carico completo.• Valutare la disponibilità dell’alimentazione dell’acqua nei modelli dotati di dispositivoautomatico di produzione del ghiaccio. INSTALLAZIONE Misure per l’installazione Prevedere lo spazio riportato di seguito per facilitare l’installazione e le connessioni dei filielettrici e delle tubazioni:Lati e parte superiore 10 mmParte posteriore 25 mm IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Per togliere la corrente elettrica dal frigorifero, staccare il cavo dalla presa a muro.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Non installare il frigorifero dove la temperatura scende sotto i 13 °C o sale sopra i 43 °C, in quanto il compressore non sarà in grado di mantenere le temperature appropriate all’interno del frigorifero. Non bloccare la griglia esterna inferiore sulla parte anteriore del frigorifero. È essenziale che la circolazione dell’aria sia sufficiente per l’appropriato funzionamento del frigorifero.5 NONO NONO

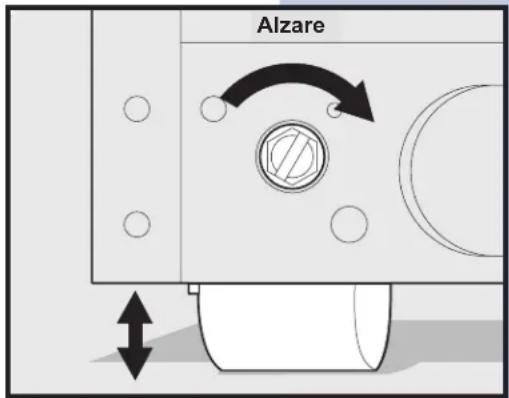

Se il frigorifero viene posizionato con il lato delle cerniere delle porte contro una parete, potrebbe essere necessario concedere spazio aggiuntivo in modo da poter aprire le porte più agevolmente. Installazione Apertura della porta Il frigorifero dovrebbe essere posizionato in modo da consentire un agevole accesso ai ripiani e ai contenitori quando si voglia spostare il cibo. Per un miglior utilizzo dei cassetti e delle vaschette del congelatore, il frigorifero dovrebbe essere collocato in modo che sia la porta del frigorifero sia quella del congelatore possano essere aperte completamente. Rimozione e riposizionamento della griglia esterna inferiore Per rimuovere la griglia esterna inferiore: 1 Aprire le porte degli scomparti frigorifero e congelatore. 2 Rimuovere la vite da ciascun lato della griglia. 3 Tirare la griglia in avanti e sollevarla per estrarla. Ripetere queste istruzioni in senso inverso per riposizionare la griglia esterna inferiore. Livellamento Tutti e quattro gli angoli del frigorifero devono poggiare ben fermi su un pavimento solido. Il frigorifero è dotato di piedini frontali regolabili per aiutare a trovare il corretto livellamento. Per assicurare una corretta chiusura e tenuta ermetica della porta, il frigorifero dovrebbe essere inclinato all’indietro di circa 6 mm. Per livellare il frigorifero: 1 Rimuovere la griglia esterna inferiore del frigorifero (vedere sopra) per poter accedere ai piedini frontali. 2 Regolare i piedini ruotando la vite di regolazione con una chiave sino a che il frigorifero non è a livello e stabile. 3 Verificare che entrambe le porte chiudano ermeticamente su tutti i lati. 4 Riposizionare la griglia esterna inferiore del frigorifero. Suggerimenti

• Se la porta del congelatore si trova più in alto rispetto a quella del frigorifero, alzare l’angolo destro e/o abbassare l’angolo sinistro sino ad allineare le porte con la parte superiore del frigorifero.

• Se la porta del frigorifero si trova più in alto rispetto a quella del congelatore, alzare l’angolo sinistro e/o abbassare l’angolo destro sino ad allineare le porte con la parte superiore del frigorifero. AlzareSvitare le vitidi montaggio6 Rimozione delle porte

INSTALLAZIONE IN SPAZI RIDOTTI

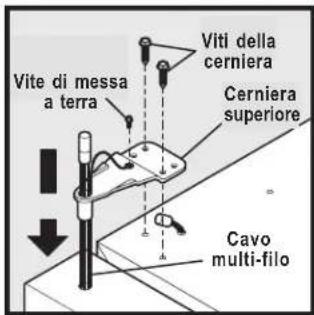

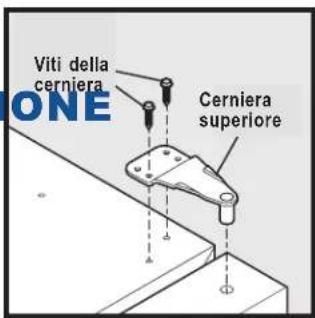

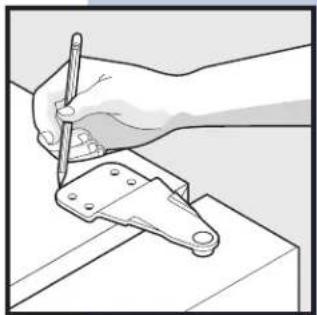

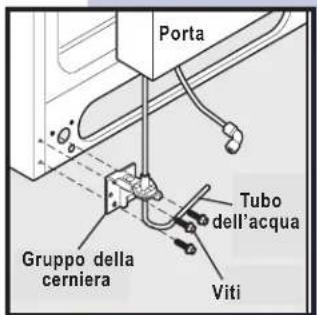

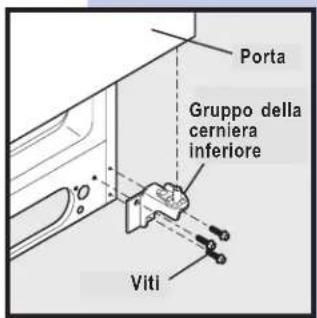

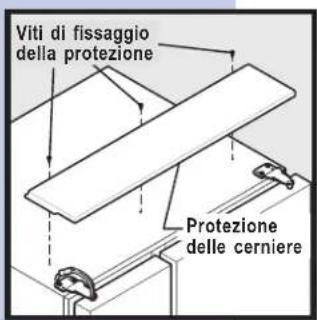

Se il frigorifero non riesce a passare dall’ingresso della stanza, è possibile ridurne ledimensioni rimuovendo le porte. Misurare, innanzi tutto, l’ingresso. Strumenti necessari Sono necessari gli strumenti riportati di seguito: Per preparare la rimozione delle porte: 1 Controllare che il cavo della corrente elettrica sia staccato dalla presa a muro. 2 Aprire entrambe le porte e rimuovere la griglia esterna inferiore (come spiegato nelle istruzioni di installazione fornite con l’elettrodomestico).3 Rimuovere i cibi riposti sui ripiani delle porte.4 Chiudere le porte. Per rimuovere la copertura superiore delle cerniere: 1 Rimuovere le tre viti dalla copertura delle cernieresuperiori delle porte.2 Tirare la copertura in avanti di circa un centimetroe sollevarla. NONO NONO

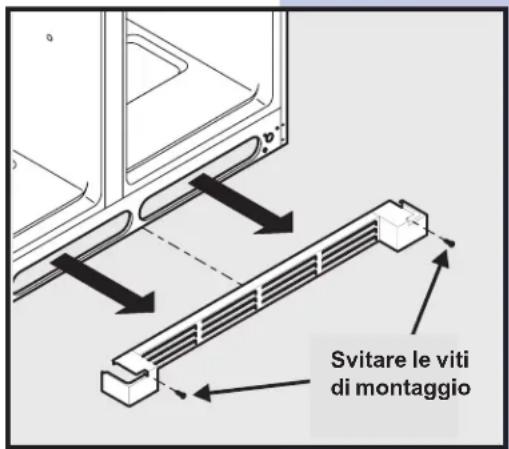

Per ulteriori informazioni sulla rimozione della griglia esterna inferiore, fare riferimento alla sezioneInstallazione.AdjustableWrenchSocketWrench SetORPhillips Head

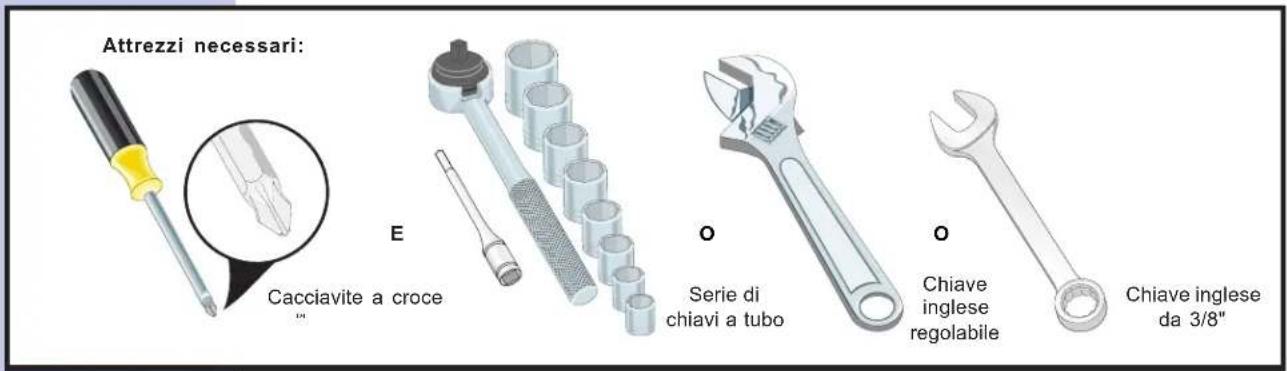

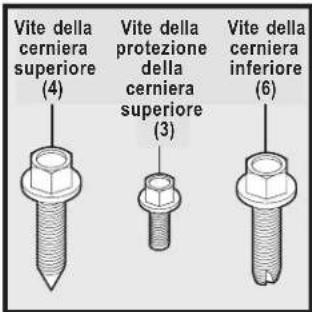

Tools Necessary: 3/8” FixedWrenchANDOR Cacciavite a croce Serie di chiavi a tubo Chiave inglese regolabile Chiave inglese da 3/8" OOE Attrezzi necessari: Vite della cerniera superiore (4) Vite della protezione della cerniera superiore (3) Vite della cerniera inferiore (6) Viti di fissaggio della protezione Protezione delle cerniere7 Rimozione delle porte Per rimuovere la porta del frigorifero: 1 Ripassare leggermente la cerniera superiore della porta con una matita, in modo da facilitare la reinstallazione. 2 Rimuovere le due viti dalla cerniera superiore. Sollevare la porta dalla cerniera inferiore e riporla da parte. 3 Rimuovere le tre viti e la cerniera inferiore, se è necessario. Per rimontare la porta del frigorifero, invertire i passaggi suddetti. Dopo aver montato entrambe le porte, riposizionare anche la copertura della cerniera superiore. Per rimuovere la porta del congelatore: 1 Scollegare il connettore del cavo multifilo situato sopra la cerniera superiore. Tenere saldamente il connettore per entrambi i lati e tirare. 2 Ripassare leggermente la cerniera con una matita, in modo da facilitare la reinstallazione. 3 Scollegare il tubo dell’acqua dal connettore situato sotto la porta del congelatore. Il connettore si stacca premendo il manicotto esterno verso l’interno. 4 Rimuovere le viti dalla cerniera superiore. Lasciare il cavo all’interno della cerniera. Non togliere la vite di messa a terra che collega il cavo alla cerniera. Sollevare la porta dalla cerniera inferiore. 5 Rimuovere le tre viti e la cerniera inferiore, se è necessario. 6 Riporre la porta da un lato per evitare di danneggiare il tubo dell’acqua che parte dalla cerniera inferiore. Per rimontare la porta del congelatore, invertire i passaggi suddetti. Dopo aver montato entrambe le porte, rimontare anche la copertura della cerniera superiore.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Riporre le porte in una posizione sicura dove non possono cadere e provocare lesioni personali. PortaGruppo dellacernierainferiore Viti Viti dellacernieraCernierasuperiorePortaGruppo dellacerniera Viti Tubo dell’acquaViti dellacernieraCernierasuperiore Cavo multi-filoVite di messaa terraPER SCOLLEGARE1 Premere il manicotto piùesterno verso il connetore2 Tirare per rimuovere il tuboPER COLLEGAREInserire il tubo e spingere finchéil segno non raggiunge la facciadel connettore8 Connessione all’alimentazione dell’acqua

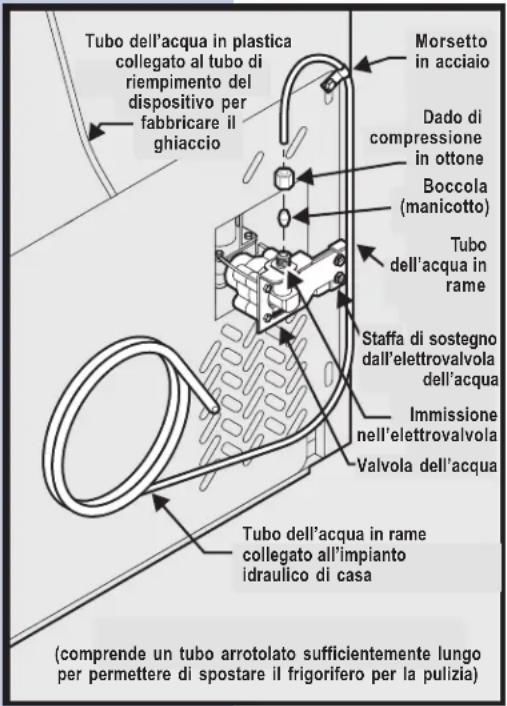

INFORMAZIONI SULL’ALIMENTAZIONE DELL’ACQUA

L’erogatore automatico di ghiaccio e acqua sul frigorifero richiede una permanentealimentazione dell’acqua per poter funzionare correttamente. Durante l’installazione, l’utente(o il tecnico) dovrà collegare un tubo in rame dalla rete idrica domestica a una valvola postasulla parte posteriore del frigorifero. Sono necessari:

• Accesso a una linea di acqua fredda con pressione pari a 1,4-6,9 bar.• Il kit di collegamento dell’acqua fornito con il frigorifero, che include tutti i materialinecessari all’installazione dell’alimentazione dell’acqua, compreso un tubo in rame da7,6 m. Per collegare l’alimentazione dell’acqua alla parte posteriore del frigorifero: 1 Controllare che il frigorifero non sia collegato alla correnteelettrica.2 Dopo il collegamento di un’estremità alla linea dialimentazione e l’apertura della valvola di arresto, lasciarescorrere l’acqua finché non risulta pulita, sistemando l’altraestremità del tubo in rame in un lavandino o secchio.3 Svitare il cappuccio in plastica dall’elettrovalvola di ingressodell’acqua sulla parte posteriore del frigorifero. Rimuovere ilcappuccio.4 Far scorrere il dado di compressione in ottone, quindi laboccola (manicotto) sul tubo in rame.5 Spingere il tubo in rame nell’elettrovalvola di ingressodell’acqua fino a quando si arresta (6,5 mm).6 Far scorrere la boccola (manicotto) nella valvola e stringere amano il dado di compressione. Stringere di un altro mezzogiro con una chiave. Non stringere troppo.7 Fissare il tubo in rame al pannello posteriore con il morsetto inacciaio e la vite (vedere figura a lato).

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Per evitare danni alle cose:

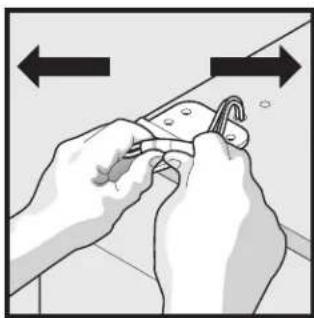

• Utilizzare tubi in rame per la linea di alimentazione dell’acqua (i tubi inplastica sono più soggetti all’usura). Il produttore non è responsabile pereventuali danni in presenza di tubi in plastica usati per la linea dell’acqua.• Controllare che l’alimentazione dell’acqua sia conforme alle normativelocali.• Per un corretto funzionamento dell’erogatore, la pressionedell’alimentazione dell’acqua dovrebbe essere compresa tra 1,4 e 6,9 bar.La pressione in eccesso potrebbe provocare il malfunzionamento del filtrodell’acqua.Tubo dell’acqua in plasticacollegato al tubo diriempimento deldispositivo perfabbricare ilghiaccioMorsettoin acciaioBoccola(manicotto)Valvola dell’acquaDado dicompressionein ottoneImmissionenell’elettrovalvola(comprende un tubo arrotolato sufficientemente lungoper permettere di spostare il frigorifero per la pulizia) Tubo dell’acqua in rame Staffa di sostegnodall’elettrovalvoladell’acquaTubo dell’acqua in ramecollegato all’impiantoidraulico di casa9 Connessione all’alimentazione dell’acqua 8 Avvolgere il tubo in rame in eccesso (circa 2½ giri) dietro il frigorifero, come mostrato in figura. Sistemare il tubo arrotolato in modo da evitare vibrazioni o usura contro le altre superfici. 9 Aprire la valvola di chiusura dell’alimentazione dell’acqua e stringere eventuali giunti che perdono. Panoramica delle funzioni NONO NONO

Dopo aver collegato l’alimentazione dell’acqua, vedere le informazioni contenute in questo manuale circa l’adescamento del sistema di alimentazione dell’acqua vuoto. Leggere anche tutti gli argomenti nella sezione “Erogatore automatico di ghiaccio e acqua” per ulteriori informazioni sulle normali procedure di funzionamento. NONO NONO

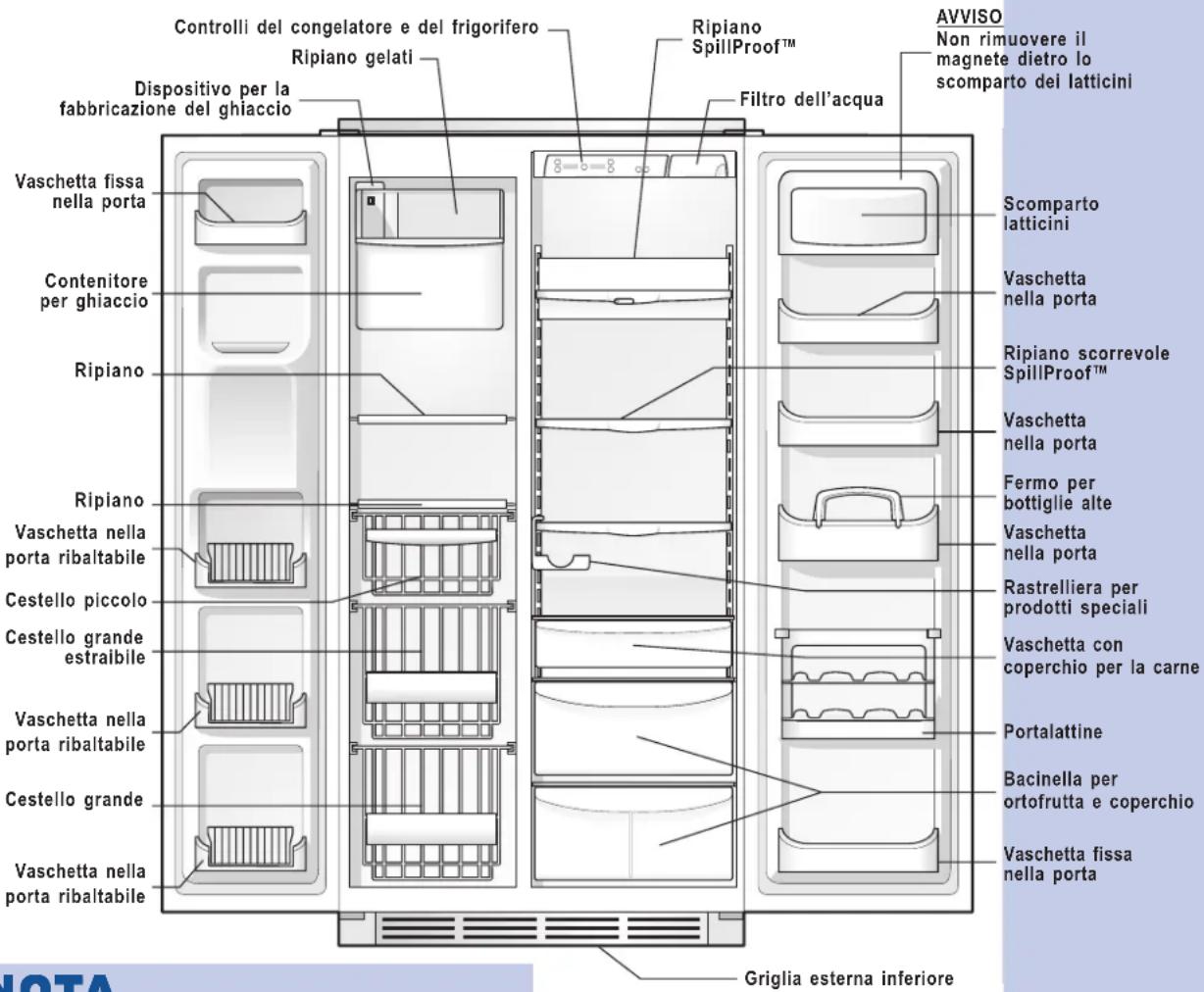

Le funzioni possono variare in base al modello. Controlli del congelatore e del frigoriferoRipiano gelatiDispositivo per lafabbricazione del ghiaccioVaschetta fissanella portaContenitoreper ghiaccioRipianoRipianoCestello piccoloCestello grandeestraibileCestello grandeVaschetta nellaporta ribaltabileRipianoSpillProof™Filtro dell’acquaAVVISONon rimuovere ilmagnete dietro loscomparto dei latticiniScompartolatticiniVaschettanella portaRipiano scorrevoleSpillProof™Vaschettanella portaFermo perbottiglie alteVaschettanella portaRastrelliera perprodotti specialiVaschetta concoperchio per la carnePortalattineBacinella perortofrutta e coperchioVaschetta fissanella portaGriglia esterna inferioreVaschetta nellaporta ribaltabileVaschetta nellaporta ribaltabile10 Controlli e impostazioni PRIMA DELL’USO, PORTARE IL FRIGORIFERO ALLA

TEMPERATURA DI RAFFREDDAMENTO

Per assicurare una efficace conservazione del cibo, lasciare in funzione il frigorifero e ilcongelatore con le porte chiuse per 8-12 ore prima di inserirvi gli alimenti. In questa fase diraffreddamento, non è necessario regolare i controlli che sono già stati impostati primadell’uscita del frigorifero dalla fabbrica.

IMPOSTAZIONE DELLE TEMPERATURE DI

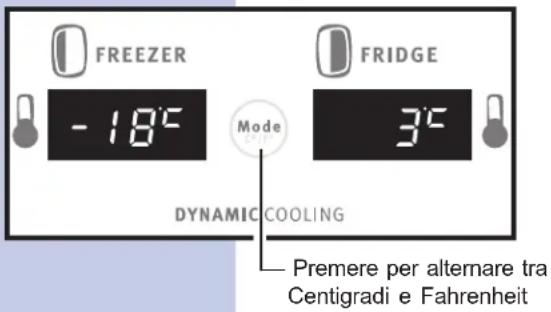

RAFFREDDAMENTO Il frigorifero è dotato di un avanzato sistema di controllo elettronico digitale. Il pannello dicontrollo del sistema è situato nella parte alta dello scomparto per cibi freschi. I due displaydigitali nella metàsinistra del pannello dicontrollo indicano letemperature attuali delcongelatore e degliscomparti per cibifreschi.Per innalzare oabbassare la temperatura, premere il pulsante con Freccia Su o Freccia Giù vicino al display. Alla prima pressione del pulsante, il display visualizza l’ultima impostazione inserita. Ogni ulteriorepressione del pulsante incrementa l’impostazione di un grado.Il display indica momentaneamente la nuova impostazione, quindi ritorna alla temperaturacorrente. (Fare riferimento alle pagine seguenti per maggiori informazioni sul comeimpostare la temperatura). Scegliere tra gradi Centigradi o Fahrenheit A seconda dello standard di temperatura preferito, il pannello dicontrollo può essere impostato per visualizzare la temperaturain gradi centigradi o in gradi fahrenheit. Per cambiare dall’uno all’altro, premere il pulsante Mode (posto tra i due display digitali della temperatura). NONO NONO

Il sistema di controllo elettronico avanzato del frigorifero include ulteriori modalità di display che i tecnici posso utilizzare per diagnosticare rapidamente i problemi di funzionamento. — Premere per alternare traCentigradi e Fahrenheit11 Controlli e impostazioni Regolazioni della temperatura Dopo che il frigorifero è in funzione da oltre 24 ore, è possibile regolare la temperatura comenecessario. Le regolazioni devono essere ridotte e graduali, per consentire alle temperaturedi avere il tempo di stabilizzarsi. Fare riferimento alle linee guida riportate di seguito per leimpostazioni della temperatura. Cosa fare se i display della temperatura lampeggiano Se entrambi i display della temperatura lampeggiano continuamente, potrebbe significare cheil sistema di controllo ha rilevato un problema di prestazioni. Contattare un tecnicoElectrolux, che è in grado di interpretare il messaggio lampeggiante.

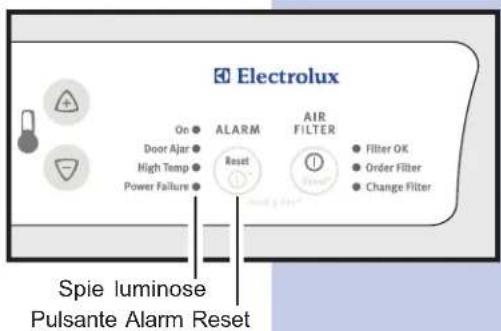

ALLARMI DI MONITORAGGIO DEL SISTEMA

Il sistema di controllo elettronico controlla continuamente latemperatura del frigorifero e del congelatore, le porte lasciateleggermente aperte e gli abbassamenti di tensione. Le variazionidelle normali condizioni di funzionamento sono comunicate dasegnali audio e da quattro spie di indicazione dello stato.Pulsante Alarm ResetSpie luminose NONO NONO

Ogni volta che si imposta il pannello di controllo, un breve segnaleacustico indica il riconoscimento dell’input. Intervallo di controllo delle temperature Congelatore Cibi freschi

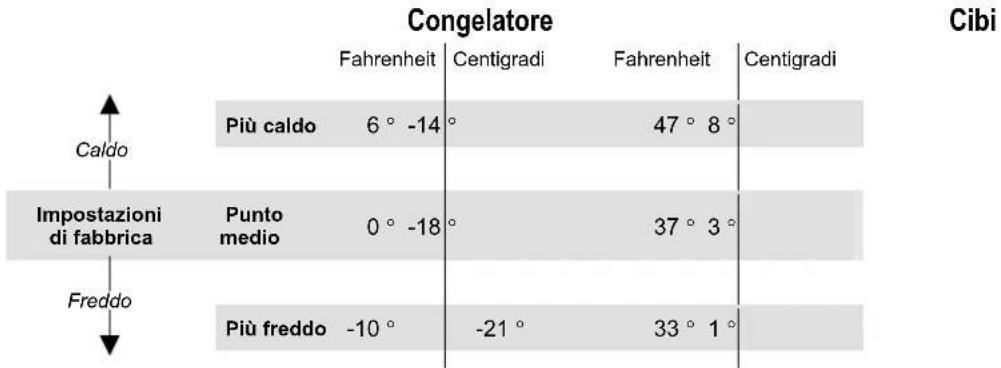

Fahrenheit Centigradi Fahrenheit Centigradi

Più caldo 6 ° -14 ° 47 ° 8 °

Caldo Impostazioni di fabbrica Punto medio 0 ° -18 ° 37 ° 3 °

Più freddo -10 ° -21 ° 33 ° 1 ° Freddo

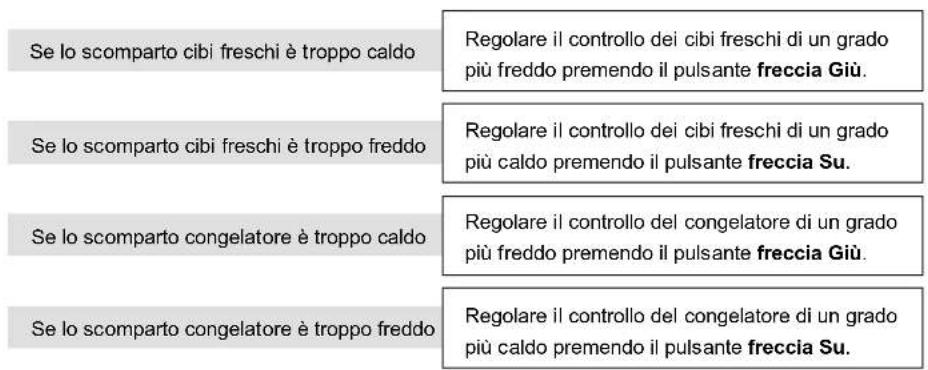

Guida alle regolazioni della temperatura Se lo scomparto cibi freschi è troppo caldo Regolare il controllo dei cibi freschi di un grado più freddo premendo il pulsante freccia Giù.

Se lo scomparto cibi freschi è troppo freddo Regolare il controllo dei cibi freschi di un grado più caldo premendo il pulsante freccia Su.

Se lo scomparto congelatore è troppo caldo Regolare il controllo del congelatore di un grado più freddo premendo il pulsante freccia Giù.

Se lo scomparto congelatore è troppo freddo Regolare il controllo del congelatore di un grado più caldo premendo il pulsante freccia Su.12 Controlli e impostazioni Rispondere agli allarmi (toni udibili e spie luminose) Il sistema di controllo del frigorifero può trasmettere le seguenti informazioni tramite segnaliacustici e spie luminose di allarme. Utilizzo del pulsante Alarm Reset È possibile disabilitare o attivare il sistema di allarme tenendo premuto il pulsante Alarm Reset per tre secondi. Utilizzarlo, per esempio, per disattivare i segnali acustici e/o le spie luminose lampeggianti. Dopo aver disattivato il sistema di allarme, è necessario tenere di nuovo premuto il pulsante Alarm Reset per tre secondi per resettare (attivare) il sistema di allarme. La spia luminosa On rimane spenta mentre gli scomparti del congelatore e dei cibi freschi si raffreddanoraggiungendo le impostazioni di temperatura correnti. Quando si raggiunge la temperatura fissata, la spia On diventa verde a indicare che il sistema di allarme è attivo.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Il sistema di allarme non viene resettato automaticamente se si stacca e si ricollega il cavo della corrente elettrica. Può essere riattivato solo premendo il pulsante Alarm Reset. Tipo di allarme Spia luminosa Segnali acustici Condizione Come rispondere

(la spia è spenta) Il sistema di allarme non è attivo quando gli scomparti congelatore e cibi freschi si stanno raffreddando in base alle impostazioni di temperatura correnti. Se gli scomparti congelatore e cibi freschi non raggiungono le impostazioni di temperatura dopo tre ore, il sistema di controllo segnalerà probabilmente altre condizioni. Verde fisso Il sistema di allarme è attivo. Non è necessaria una risposta. Porta aperta Verde lampeggiante

La porta dello scomparto congelatore o cibi freschi è rimasta aperta per più di cinque minuti. Chiudere la porta per disattivare e resettare l’allarme. Temp. massima Giallo lampeggiante Lo scomparto congelatore o cibi freschi è rimasto troppo caldo (oltre i 7,2 °C) per più di un’ora. Premere il pulsante Alarm Reset per disattivare l’allarme.

Interruzione di corrente Giallo lampeggiante Si è verificata un’interruzione della corrente elettrica. Premere il pulsante Alarm Reset per disattivare l’allarme, quindi premerlo di nuovo per resettarlo. Controllare se l’interruzione di corrente è durata così a lungo da incidere sulle temperature dei cibi.13 Controlli e impostazioni Controllare lo stato del filtro dell’aria Il filtro dell’aria per i cibi freschi deve essere sostituitoperiodicamente. È possibile controllare se è necessario sostituirlo tenendo premuto il pulsante Filtro aria On/Off per tre secondi.Per controllare lo stato del filtro dell’aria: 1 Premere il pulsante Air Filter On/Off. Viene così attivato un ciclo di test e si accende una delle tre spie di statodel filtro, a indicare una delle seguenti condizioni:Filter OK Il filtro dell’aria non deve essere sostituito.Order Filter Il filtro dell’aria è stato usato per l’80%. Ordinarne uno nuovo.Change Filter Il filtro dell’aria è stato usato per il 100%. Sostituirlo subito. 2 Premere il pulsante Air Filter On/Off per disattivare la spia di stato.

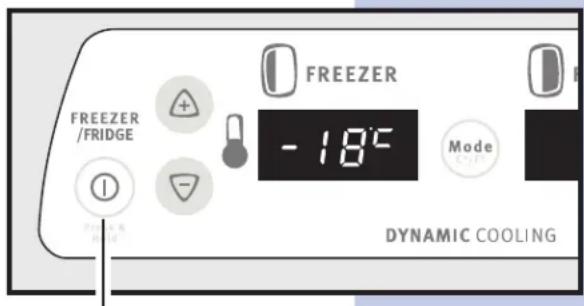

ATTIVARE E DISATTIVARE IL SISTEMA DI

RAFFREDDAMENTO È possibile disattivare il sistema di raffreddamento delfrigorifero premendo il pulsante On/Off situato sul latosinistro del pannello di controllo della temperatura.Per evitare di disattivare per errore il sistema diraffreddamento, il pulsante non funziona se non rimanepremuto per tre secondi.Dopo aver disabilitato il sistema di raffreddamento, larefrigerazione degli scomparti del congelatore e dei cibifreschi si interrompe.Per riattivare il sistema di raffreddamento, è necessario tenere di nuovo premuto il pulsante On/Off per altri tre secondi.Pulsante Filtro aria On/OffSpie luminose NONO NONO

Vedere la sezione appropriata di questo Manuale d’uso e manutenzione per istruzioni su come sostituire il filtro dell’aria. Pulsante Sistema di raffreddamento On/Off IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Il pulsante On/Off controlla solo il sistema di raffreddamento del frigorifero. Le spie luminose e gli altri componenti elettrici sono ancora alimentati se non si stacca il cavo della corrente elettrica.14 Funzioni di conservazione

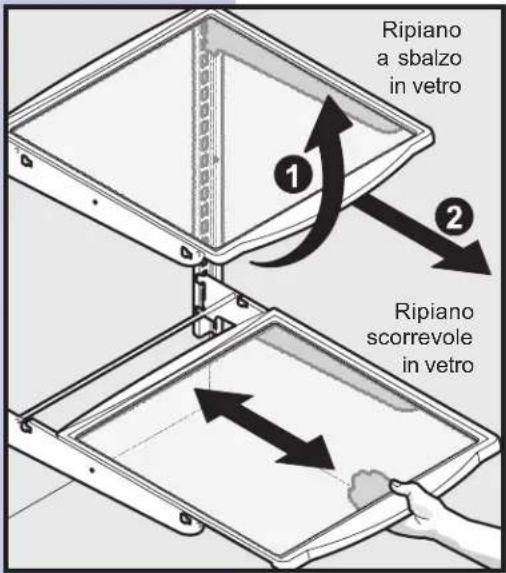

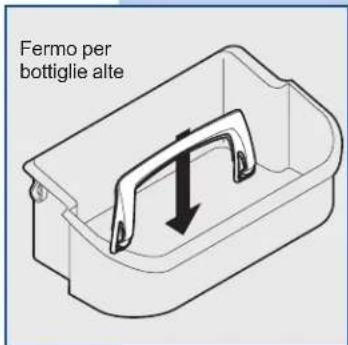

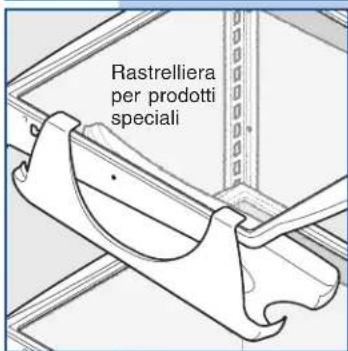

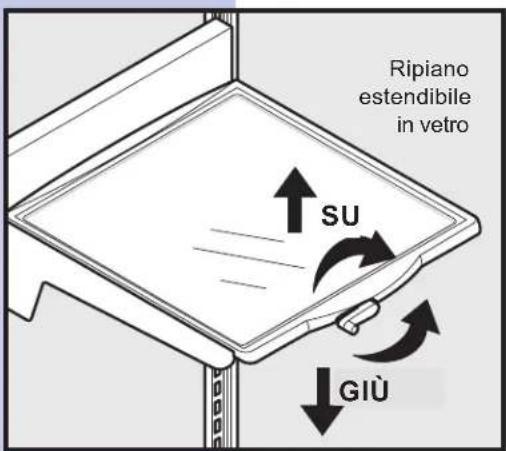

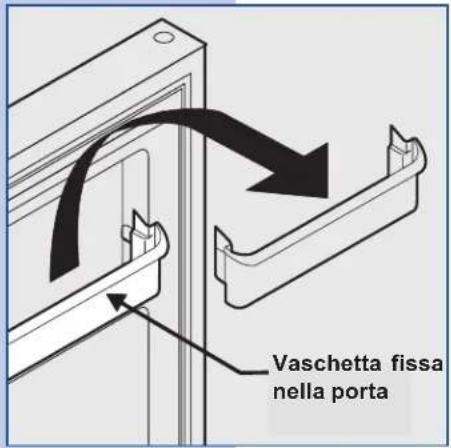

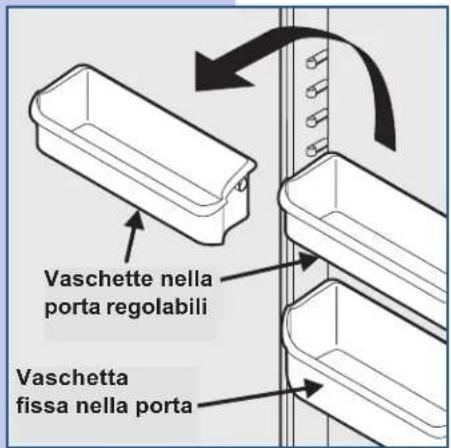

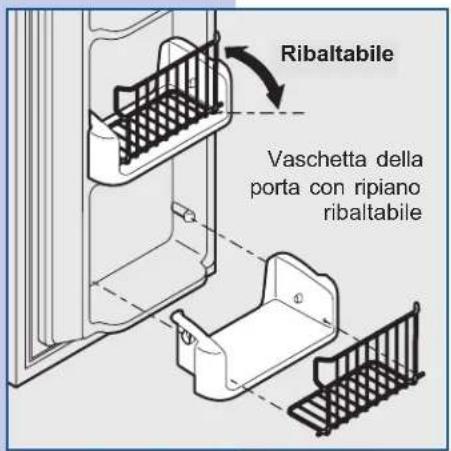

È possibile regolare facilmente le posizioni dei ripiani negli scomparti del congelatore e deicibi freschi secondo le necessità. I ripiani sono dotati di sostegni, connessi a guide fessuratesulla parte posteriore di ogni scomparto. Per cambiare la posizione di un ripiano: 1 Prima di regolare un ripiano, rimuovere tutti i cibi.2 Sollevare il bordo frontale.3 Estrarre il ripiano.4 Inserire i ganci del sostegno nelle fessure di supportodesiderate.5 Abbassare il ripiano e bloccarlo in posizione. Caratteristiche dei ripiani Il frigorifero include ripiani in vetro SpillSafe , studiatiappositamente per contenere eventuali versamenti di cibo. Questiripiani scorrono verso l’esterno per facilitare l’accesso ai cibi e lapulizia.I ripiani scorrevoli possono essere estratti fino a quanto consentitodai fermi incorporati. Non possono essere separati dai proprisostegni di montaggio.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Per evitare di ferirsi se il vetro si rompe, maneggiare attentamente i ripiani in vetro temprati.Ripianoa sbalzoin vetroRipianoscorrevolein vetroRipianoestendibilein vetro

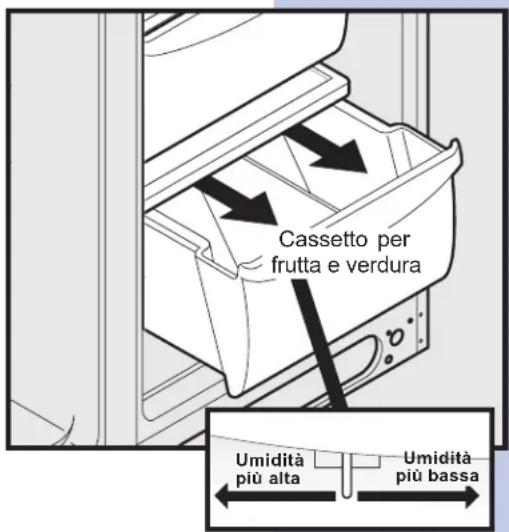

GIÙ15 Funzioni di conservazione CASSETTI Il frigorifero include una varietà di cassetti di conservazione, che sitrovano generalmente in posizioni prefissate nella parte inferioredello scomparto cibi freschi. Cassetti per frutta e verdura Questi cassetti sono stati creati per la conservazione di frutta,verdura e altri prodotti freschi. Prima di riporre i cibi in questicassetti:• Lavarli con acqua pulita e sgocciolare l’acqua in eccesso.• Riporre in un involucro i cibi con odore intenso o contenutocon presenza di umidità elevata. Cassetti per frutta e verdura a umidità controllata I cassetti per frutta e verdura includono un controllo a scorrimento per regolarel’umidità nel cassetto. Questa funzione contribuisce ad allungare la durata di alcuneverdure fresche che durano di più ad alta umidità. Cassetto per la carne Alcuni modelli sono dotati di un cassetto per conservare pezzi dicarne per brevi periodi. Questo cassetto include un controllo ascorrimento per regolare la temperatura interna.La carne da conservare per più di due giorni va surgelata. Se siconserva frutta o verdura in questo cassetto, impostarlo a unatemperatura più calda per evitare il congelamento. NONO NONO

La verdura con foglie si conserva meglio quando il controllo dell’umidità è impostato al livello di umidità superiore o in un cassetto senza umidità controllata. In questo modo, l’aria in ingresso è mantenuta al minimo e si possono conservare cibi con la massima umidità. Cassettoper la carnePiù freddoPiù caldoUmiditàpiù altaUmiditàpiù bassaCassetto perfrutta e verdura16 Funzioni di conservazione PORTE Vaschette di conservazione Le porte degli scomparti del congelatore e dei cibi freschi usano un sistema di vaschette componibili. Tutte queste vaschette possono essere rimosse per la pulizia. Alcune hanno posizioni fisse, mentre altre possono essere regolate secondo le necessità. Le vaschette nella porta sono ideali per conservare vasetti, bottiglie, lattine e grandi contenitori per bevande. Consentono di scegliere velocemente i prodotti usati più spesso. Per cambiare la posizione di una vaschetta regolabile: 1 Prima di regolare una vaschetta, rimuovere tutti i cibi. 2 Afferrare saldamente la vaschetta con entrambe le mani e sollevare. 3 Rimuovere la vaschetta. 4 Inserire la vaschetta sopra la posizione desiderata. 5 Abbassare la vaschetta sui supporti fino a bloccarla in posizione. Vaschetta dellaporta con ripianoribaltabileVaschetta fissanella portaVaschette nellaporta regolabiliVaschettafissa nella portaRibaltabile17 Funzioni di conservazione ACCESSORI Fermo per bottiglie alte Il fermo per bottiglie alte impedisce ai contenitori alti nella vaschetta di rovesciarsiquando si apre o si chiude la porta. Per installarlo, far scattare le estremità delfermo sul bordo della parete del fermo stesso, come mostrato in figura. Rastrelliera per prodotti speciali Il disegno innovativo della rastrelliera per prodotti speciali consente di conservareuna confezione da sei lattine, una bottiglia di vino, una bottiglia di bevande di duelitri o un cartone di uova. Per montarla, far scorrere la rastrelliera per prodottispeciali sul lato sinistro di qualsiasi ripiano, come mostrato in figura. Scomparto latticini Utilizzare lo scomparto latticini, nella parte superiore della porta dello scompartocibi freschi, per conservare formaggio, panna o burro per brevi periodi. Loscomparto latticini, che include un coperchio sollevabile, è stato studiato peressere meno freddo dell’area di conservazione aperta proprio per questi tipi dicibi. Portalattine Il portalattine consente di conservare senzaproblemi fino a sei lattine di bevande. Ripiano gelati Il ripiano gelati viene montato sulla partesuperiore dell’erogatore del ghiaccio. Consente diconservare vaschette di gelato rotonde erettangolari.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Per evitare errori nel sistema di controllo del frigorifero, non rimuovere la calamita montata dietro lo scomparto latticini. PortalattineFermo perbottiglie alteRastrellieraper prodottispecialiScompartolatticiniRipianogelati18 NONO NONO

Non versare l’acqua e il ghiaccio in eccesso nel vassoio raccogli gocce, perché non ha scarico. Erogatore automatico di ghiaccio e acqua

USO DEL DISTRIBUTORE

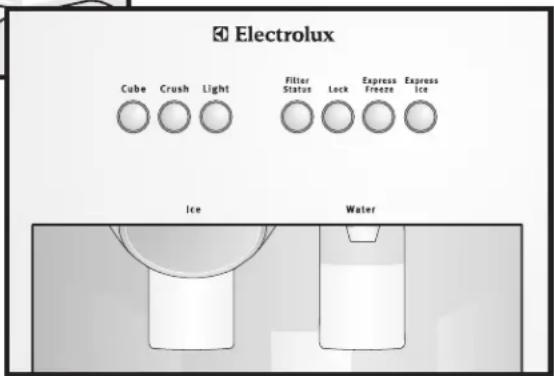

Il distributore automatico di ghiaccio e acqua comprende un pannello dicontrollo, un incavo per il bicchiere e due leve da premere per l’erogazione traghiaccio e acqua.L’utilizzo del pannello di controllo è necessario per l’erogazione di ghiaccio,non è necessario per l’erogazione dell’acqua. Sul pannello di controllo sitrovano anche le opzioni per l’illuminazione, il monitoraggio del filtro e peraumentare la velocità di produzione e conservazione del ghiaccio. Distributore di ghiaccio Per attivare il distributore di ghiaccio,premere sul pannello di controllo ilpulsante ghiaccio tritato o ghiaccio incubetti. Spingere un bicchiere contro laleva di erogazione (il più in altopossibile per raccogliere tutto ilghiaccio). Per far cessare l’erogazione,allontanare il bicchiere dalla leva dierogazione.Vedere i dettagli sui controlli deldistributore nella prossima pagina. Distributore di acqua Per attivare il distributore di acqua, spingere un bicchiere contro la leva di erogazione. Perfar cessare l’erogazione di acqua, allontanare il bicchiere dalla leva di erogazione.L’acqua fornita non è fredda. Per avere un’acqua più fredda, aggiungere dapprima delghiaccio tritato o in cubetti nel bicchiere. Vassoio raccogli gocce Il distributore è dotato di vassoio raccogli gocce per raccogliere i piccoli versamenti econsentire la loro evaporazione. Questo vassoio raccogli gocce è rimovibile per una facilepulizia.19 Erogatore automatico di ghiaccio e acqua

Premere il pulsante per ottenere ghiaccio in cubetti. La spia è blu. Premere il bicchiere contro la leva di erogazione del ghiaccio, tenendolo ben in alto per raccogliere tutto il ghiaccio.

Premere il pulsante per ottenere ghiaccio frantumato. La spia è blu. Premere il bicchiere contro la leva di erogazione del ghiaccio, tenendolo ben in alto per raccogliere tutto il ghiaccio.

Premere il pulsante per accendere la spia dell’erogatore. La spia è blu. Premere di nuovo il pulsante per spegnere la spia dell’erogatore. La spia dell’erogatore si accende automaticamente quando si eroga ghiaccio e/o acqua.

La spia può assumere uno dei tre colori possibili ogni volta che viene usato l’erogatore per mostrare lo stato del filtro dell’acqua: Verde Il filtro dell’acqua non deve essere sostituito. Giallo Il filtro dell’acqua è stato usato per l’80%. Ordinarne uno nuovo. Rosso Il filtro dell’acqua è stato usato per il 100%. Sostituirlo appena possibile. Dopo aver sostituito il filtro dell’acqua, resettare lo stato tenendo premuto il pulsante Filter Status per 10-15 secondi.

L’erogatore può essere bloccato per impedire l’uso indesiderato. Per bloccarlo, tenere premuto il pulsante per 3-5 secondi. La spia è blu. Per sbloccarlo, tenere premuto il pulsante per 3-5 secondi fino a quando la spia si spegne.

Tenere premuto il pulsante per 3-5 secondi per attivare la massima velocità di congelamento dei cibi (che ne mantiene la freschezza). La spia è blu. Per disattivarlo, tenere premuto di nuovo il pulsante per 3-5 secondi.

Tenere premuto il pulsante per 3-5 secondi per aumentare la produzione di ghiaccio in occasioni speciali, come una festa. La spia è blu. Per disattivarlo, tenere premuto di nuovo il pulsante per 3-5 secondi.20 Erogatore automatico di ghiaccio e acqua ADESCARE IL SISTEMA DI ALIMENTAZIONE DELL’ACQUA Il sistema di alimentazione dell’acqua del frigorifero include diversi tubi, un filtro dell’acquaavanzato, una serie di valvole di distribuzione e un serbatoio di riserva per garantirecostantemente un’abbondante alimentazione di acqua e ghiaccio per l’erogatore. Questosistema deve essere completamente riempito d’acqua quando lo si collega per la prima voltaa una linea di alimentazione esterna. Per adescare il sistema di alimentazione dell’acqua: 1 Riempire il serbatoio premendo, senza rilasciare, un bicchiere contro la levadell’erogatore dell’acqua.2 Lasciare il bicchiere in questa posizione fin quando esce acqua dall’erogatore.Potrebbe essere necessario anche più di un minuto. 3 Continuare a erogare acqua per circa 3 minuti per pulire il sistema e i tubi da eventuali impurità (è possibile fermarsi per svuotare il bicchiere).

MANUTENZIONE E FUNZIONAMENTO DELL’EROGATORE

DEL GHIACCIO I meccanismi di funzionamento del dispositivo di produzione del ghiaccio, della vaschetta edell’erogatore si trovano in alto nello scomparto del congelatore. Dopo che il frigorifero è statoinstallato appropriatamente e si è raffreddato per diverse ore, è possibile produrre ghiaccio in24 ore. È possibile riempire completamente una vaschetta di ghiaccio in circa 2 giorni. IMPORIMPOR IMPORIMPOR IMPOR

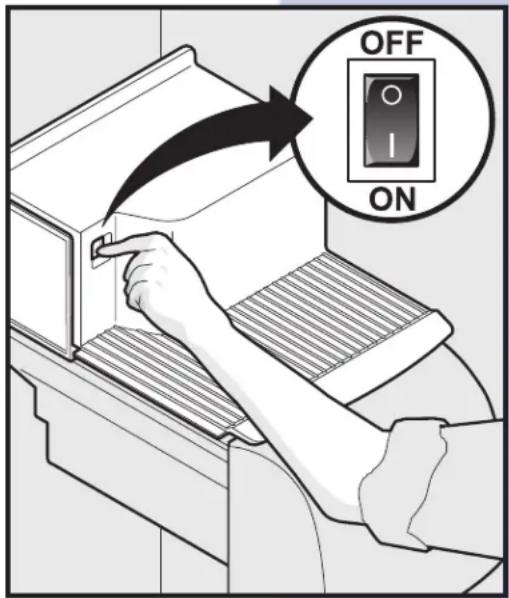

ANTEANTE ANTEANTE ANTE Il dispositivo di produzione del ghiaccio è attivato in fabbrica, quindi funziona subito appena si monta il frigorifero. Se non è possibile collegare l’alimentazione dell’acqua, spostare l’interruttore del dispositivo di produzione del ghiaccio su Off. Altrimenti, la valvola di riempimento del dispositivo farà troppo rumore quando cercherà di funzionare senz’acqua.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Per un corretto funzionamento dell’erogatore, la pressione dell’alimentazione dell’acqua dovrebbe essere compresa tra 1,4 e 6,9 bar. La pressione in eccesso potrebbe provocare il malfunzionamento del filtro dell’acqua. NONO NONO

L’erogatore dell’acqua include un dispositivo che blocca il flusso d’acqua dopo 3 minuti di utilizzo continuo. Per resettare questo dispositivo d’arresto, rilasciare la leva dell’erogatore.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Spingere la leva di erogazione per più di 4 minuti può provocare il sovraccarico e l’arresto del motore dell’erogatore. Il dispositivo di protezione da sovraccarico viene reimpostato automaticamente dopo 3-4 minuti.21 Erogatore automatico di ghiaccio e acqua Utilizzare l’erogatore di ghiaccio dopo l’installazione Prima di produrre ghiaccio per la prima volta, adescare il sistema di alimentazione dell’acqua come descritto in precedenza. L’aria presente nelle nuove tubazioni può far funzionare a vuoto il dispositivo di produzione del ghiaccio per due o tre cicli. Inoltre, se il sistema non viene pulito, i primi cubetti potrebbero avere un colore o un odore strano. Spegnere e accendere l’erogatore del ghiaccio La produzione di ghiaccio è controllata dall’interruttore On/Off. Premere l’interruttore sulla posizione “O” per spegnerlo e premerlo sulla posizione “I” per accenderlo. Suggerimenti per l’erogatore

• I cubetti conservati a lungo potrebbero sviluppare un sapore strano. Svuotare il contenitore del ghiaccio come spiegato alla pagina seguente.

• Scuoterlo occasionalmente per separare il ghiaccio.

• Se il frigorifero non è collegato all’alimentazione dell’acqua o quest’ultima è chiusa, spegnere il dispositivo di produzione del ghiaccio premendo l’interruttore On/Off.

• Se fosse necessario produrre molto ghiaccio, è preferibile prendere i cubetti direttamente dal contenitore del ghiaccio.

• I rumori riportati di seguito sono normali quando è in funzione il dispositivo di produzione del ghiaccio:

• Motore in esecuzione

• Ghiaccio che cade nel contenitore

• Valvola dell’acqua che si apre o si chiude

• Ghiaccio che si scioglie dal vassoio

• Spegnere il dispositivo di produzione del ghiaccio quando si pulisce il congelatore o si è lontani da casa.

• Se il dispositivo di produzione del ghiaccio rimane spento per lunghi periodi, si consiglia di chiudere anche la valvola di alimentazione dell’acqua. NONO NONO

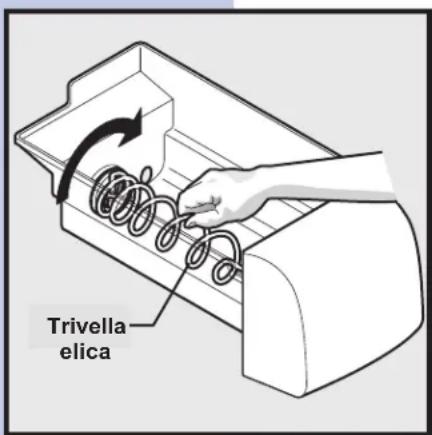

Il dispositivo di produzione del ghiaccio include anche un braccio con sensore che interrompe automaticamente la produzione quando la vaschetta è piena. Questo braccio non deve essere usato per fermare manualmente il dispositivo di produzione del ghiaccio.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Le sostanze chimiche provenienti da un depuratore malfunzionante possono danneggiare il dispositivo di produzione del ghiaccio. Se l’alimentazione dell’acqua è depurata, controllare che il depuratore funzioni sempre correttamente.22 Erogatore automatico di ghiaccio e acqua Pulire l’erogatore del ghiaccio Pulire la vaschetta e il dispositivo di produzione del ghiaccio a intervalli regolari, soprattutto prima di lunghi periodi lontani da casa. Per pulire l’erogatore del ghiaccio: 1 Interrompere la produzione di ghiaccio premendo l’interruttore Off/On del dispositivo. 2 Rimuovere la vaschetta del ghiaccio sollevandola in alto e verso l’esterno. 3 Svuotare e pulire scrupolosamente la vaschetta del ghiaccio con detersivo neutro. Risciacquare con acqua pulita. Non usare detersivi abrasivi o molto aggressivi. 4 Aspettare che la vaschetta del ghiaccio sia completamente asciutta prima di rimetterla nel congelatore. 5 Rimuovere i frammenti di ghiaccio e pulire il ripiano della vaschetta del ghiaccio e lo scivolo del congelatore. 6 Rimettere a posto la vaschetta. Premere l’interruttore Off/On del dispositivo di produzione del ghiaccio per riprendere la produzione. Rimuovere e svuotare la vaschetta del ghiaccio se:

• Un’interruzione di corrente elettrica prolungata (un’ora o più) fa sciogliere parzialmente e appiccicare i cubetti nella vaschetta del ghiaccio, bloccando il meccanismo dell’erogatore.

• L’erogatore del ghiaccio non viene usato di frequente. I cubetti si congeleranno appiccicandosi nella vaschetta, intasando il meccanismo dell’erogatore. Rimuovere la vaschetta del ghiaccio e scuoterla per far staccare i cubetti o pulire come spiegato sopra. Mai usare un bastoncino per il ghiaccio o altro strumento appuntito per rompere il ghiaccio, perché potrebbe danneggiare la vaschetta del ghiaccio e il meccanismo dell’erogatore.

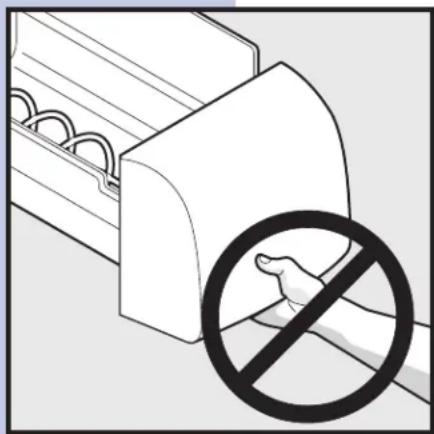

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Quando si rimuove la vaschetta del ghiaccio, non usare lo scivolo del ghiaccio (sotto la parte anteriore della vaschetta) come maniglia. Le superfici nello scivolo del ghiaccio potrebbero essere taglienti. IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Quando si rimuove la vaschetta del ghiaccio, non ruotare la trivella all’interno. La trivella deve essere allineata al meccanismo di guida quando la vaschetta viene rimessa a posto. Se la trivella viene spostata per errore, riallinearla con quarti di giro fino a quando la vaschetta ritorna in posizione. Trivellaelica23 Sostituzione dei filtri

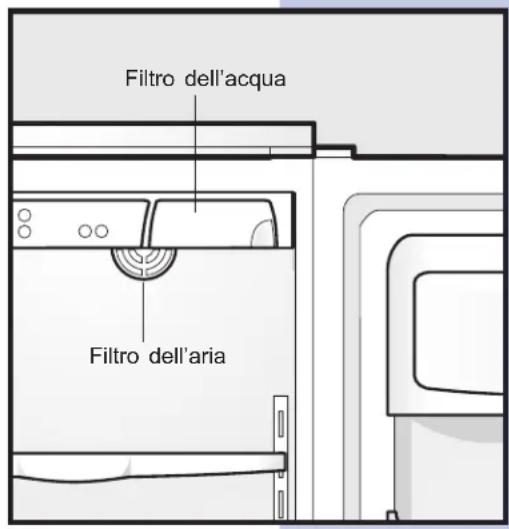

POSIZIONAMENTO DEI FILTRI

Il frigorifero è dotato di sistemi di filtraggio dell’acqua e dell’ariaseparati. Il sistema di filtraggio dell’acqua filtra sia l’acqua da bereerogata che quella usata per la produzione di ghiaccio. Il filtrodell’aria rimuove odori e impurità dallo scomparto del frigorifero. Filtro dell’acqua Il filtro dell’acqua è situato nella parte alta dello scomparto per cibifreschi, vicino al pannello del sistema elettronico di controllo. Permaggiori informazioni sul quando sostituire il filtro, vedere lasezione precedente in questo stesso manuale. Filtro dell’aria Il filtro dell’aria è situato all’interno dello scomparto frigorifero, inalto nell’angolo posteriore. Per maggiori informazioni su quandosostituire il filtro, vedere la sezione precedente in questo stessomanuale.

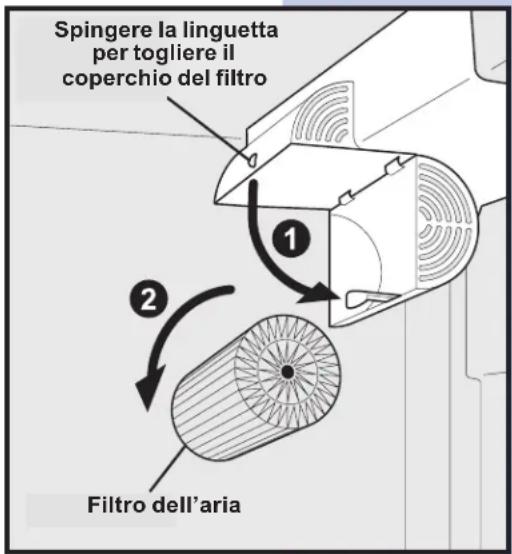

SOSTITUZIONE DEL FILTRO DELL’ARIA

Per assicurare un filtraggio ottimale degli odori del frigorifero, il filtro dell’aria dovrebbeessere cambiato, di norma, ogni sei mesi. Questo lasso di tempo può variare a seconda deltipo e della quantità di alimenti solitamente conservati nel frigorifero. Per sostituire il filtrodell’aria:1 Spingere la linguetta di plastica situata sul latodell’alloggiamento del filtro. La metà inferiore incernierata siapre.2 Rimuovere il vecchio filtro e gettarlo via.3 Togliere dall’imballo il nuovo filtro e posizionarlo all’internodella metà inferiore incernierata dell’alloggiamento.4 Spingere verso l’alto la metà inferiore incernierata sino a chenon ritorna alla posizione di chiusura. 5 Premere e tenere premuto il pulsante Filter Reset sul pannello di controllo per 3 secondi. Quando si accende laspia Filter OK, lo stato è stato reimpostato. 6 Premere e tenere premuto il pulsante Filter Reset ancora per 3 secondi per disattivare il sistema di stato del filtro.Filtro dell’ariaFiltro dell’acqua NONO NONO

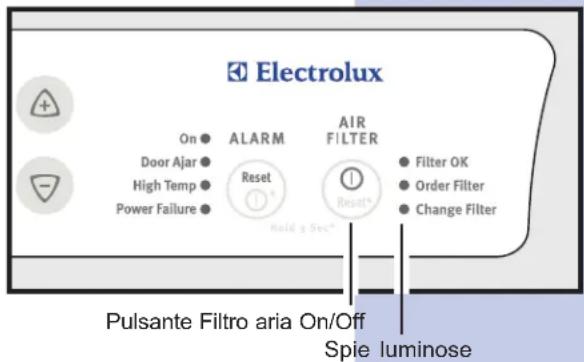

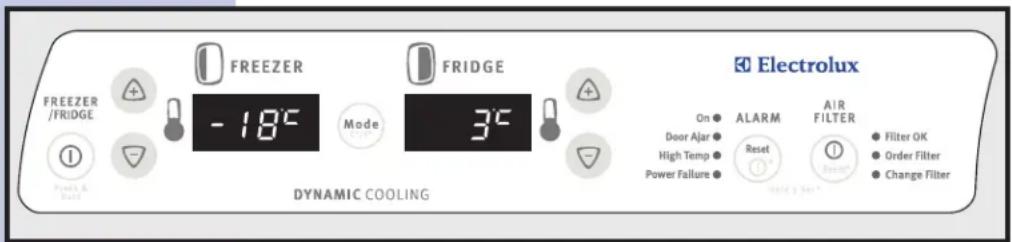

Il pannello di controllo elettronico, posto in alto allo scomparto del frigorifero, include controlli per monitorare lo stato del filtro dell’aria. Vedere la sezione precedente per ulteriori informazioni su questi controlli. Spingere la linguettaper togliere ilcoperchio del filtroFiltro dell’aria24 Sostituzione dei filtri

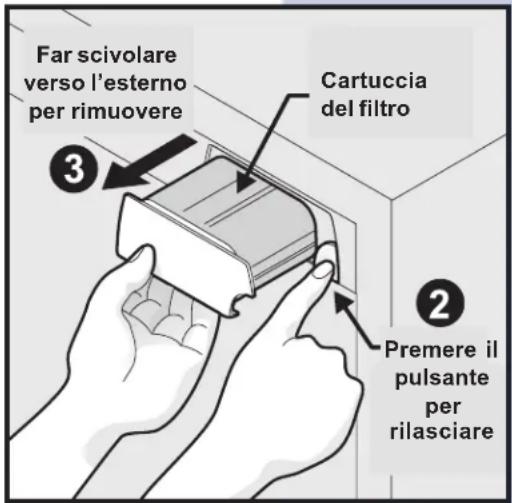

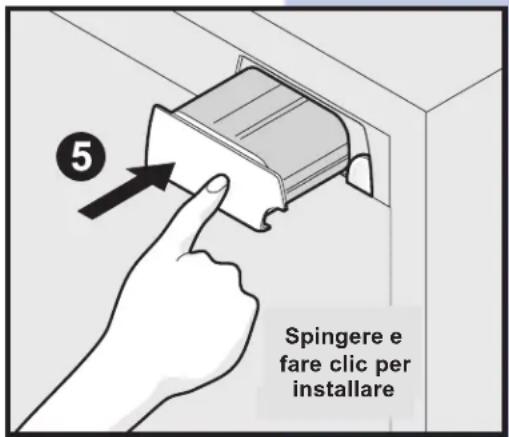

SOSTITUZIONE DEL FILTRO DELL’ACQUA

In generale, il filtro dell’acqua andrebbe sostituito ogni 6-9 mesi per garantire la miglior qualità dell’acqua. La spia Filter Status nel pannello di controllo dell’erogatore indica di sostituire il filtro dopo che 1500 litri d’acqua sono passati per il sistema.Se il frigorifero non viene usato per un certo periodo di tempo (per esempio, durante untrasloco), sostituire il filtro prima di rimontarlo.Ulteriori informazioni sul filtro dell’acqua avanzatoI filtri di ghiaccio e acqua Pure advantage e Pure advantageplus sono testatie certificati da NSF International, un’organizzazione di certificazione non a scopo di lucro che si occupa della salute pubblica. Il sistema di filtro è testato e certificato per gli standard ANSI/NSF 42 e 53. Vedere il documentoinformativo fornito con il prodotto per specifiche dettagliate.Questo sistema non andrebbe usato con acqua non sicura dal punto di vista microbiologico ocon acqua di qualità sconosciuta se non opportunamente disinfettata prima o dopo ilpassaggio attraverso il sistema di filtraggio. Risultati di certificazione e test NSF:• Capacità prevista - 1514 litri• Flusso di servizio - 1,9 litri al minuto• Pressione massima - 6,9 bar• Temp. massima di funzionamento - 37,8 °C Per sostituire il filtro dell’acqua: Per cambiare il filtro, non è necessario chiudere l’alimentazione dell’acqua. Bisogna peròessere pronti a raccogliere piccole fuoriuscite d’acqua durante la sostituzione del filtro. Laparte inferiore dell’alloggiamento del filtro include due piccoli fori di scarico dell’acqua, quindirimuovere i cibi dal ripiano in alto. NONO NONO

Le guarnizioni su un nuovo filtro dell’acqua sono lubrificate. Per garantire una buona tenuta, non rimuovere questo lubrificante. NONO NONO

Il sistema di produzione di ghiaccio e acqua può anche funzionare senza filtro se si usa al suo posto un bypass per la cartuccia del filtro dell’acqua. Contattare il Servizio clienti Electrolux per ordinare il bypass (pezzo n. 240396701).25 Sostituzione dei filtri 1 Mettere su Off l’interruttore del dispositivo per la produzione di ghiaccio (vedere la sezione precedente per maggiori informazioni sull’accensione del dispositivo per la produzione di ghiaccio). 2 Spingere il pulsante di rilascio del filtro sulla destra della cartuccia per scollegarlo. 3 Sfilare la vecchia cartuccia del filtro dall’alloggiamento e gettarla via. 4 Togliere la nuova cartuccia del filtro dall’imballaggio e farla scivolare delicatamente nell’alloggiamento del filtro sino a che non si arresta contro il connettore a baionetta sul retro. 5 Spingere saldamente fino a quando la cartuccia non scatta in posizione. Una volta inserita completamente, la parte frontale della cartuccia del filtro dovrebbe essere allineata al pulsante di rilascio del filtro. 6 Mettere su On l’interruttore del dispositivo per la produzione di ghiaccio (vedere pagina 23 per maggiori informazioni sull’accensione del dispositivo per la produzione di ghiaccio). 7 Premere un bicchiere contro il distributore di acqua mentre si verifica che non vi siano perdite nell’alloggiamento del filtro. Schizzi e borbottii fin quando il sistema non elimina l’aria contenuta nel distributore sono da ritenersi normali. 8 Dopo aver riempito un bicchiere d’acqua, continuare a far scorrere acqua per circa tre minuti. 9 Premere e tenere premuto il pulsante Filter Status sul pannello di controllo del Distributore Acqua & Ghiaccio per 3 secondi. La spia lampeggia rosso, ambra e verde a indicare che il filtro (Filter Status) è stato reimpostato. Conservazione dei cibi e risparmio energetico

SUGGERIMENTI PER LA CONSERVAZIONE DEGLI

ALIMENTI Conservazione di alimenti freschi

• Mantenere lo scomparto dei cibi freschi tra 1,1 °C e 4,4 °C; la temperatura ottimale è 2,8 °C (vedere la sezione precedente per maggiori informazioni sull’impostazione della temperatura).

• Evitare di riempire eccessivamente i ripiani del frigorifero per non ridurre la circolazione dell’aria e causare un raffreddamento non omogeneo. Frutta e vegetali

• Conservare frutta e vegetali nei cassetti per ortofrutta, in cui il tenore di umidità mantiene inalterata la qualità del cibo più a lungo. Premere ilpulsante per rilasciareCartucciadel filtroFar scivolareverso l’esternoper rimuovereSpingere efare clic perinstallare26 Conservazione dei cibi e risparmio energetico Carne

• Impacchettare bene la carne cruda e la carne bianca in modo che non contamini gli altri cibi o le superfici.

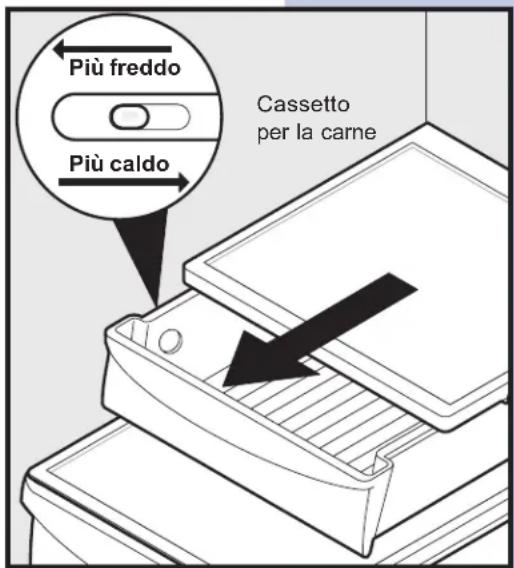

• Utilizzare il cassetto per la carne solo per conservazioni a breve termine. La carne da conservare per più di due giorni va surgelata. Conservazione di surgelati

• La temperatura dello scomparto del congelatore non deve superare i -18 °C (vedere la sezione precedente per informazioni sulle impostazioni della temperatura).

• Il congelatore funziona al meglio se è pieno almeno per 2/3. Impacchettamento dei cibi per il congelamento

• Per ridurre al minimo il deterioramento della qualità e la disidratazione dei cibi, utilizzare alluminio, sacchetti di plastica per surgelati o contenitori ermetici. Far uscire l’aria il più possibile dal pacchetto e sigillarlo appropriatamente. L’aria intrappolata fa seccare i cibi, ne cambia il colore o sviluppa un sapore insolito.

• Impacchettare la carne cruda e la carne bianca in contenitori o materiali adatti al surgelamento prima di metterli nel congelatore.

• Non congelare la carne scongelata in precedenza. Caricare il congelatore

• Evitare di mettere troppo cibo caldo nel congelatore in una volta sola. Altrimenti, il congelatore si sovraccarica, il congelamento viene rallentato e aumenta la temperatura dei cibi surgelati.

• Lasciare uno spazio tra i contenitori, in modo che l’aria fresca possa circolare liberamente e consentire ai cibi di congelarsi velocemente.

• Non conservare i cibi difficili da congelare, come i gelati o i succhi d’arancia, sui ripiani della porta del congelatore.

• Sistemare il frigorifero nella parte più fresca della stanza, lontano dai raggi del sole e dalle tubazioni del riscaldamento. Non sistemarlo accanto a fonti di calore, come il forno, la lavastoviglie o la cucina a gas. Se non è possibile, un ulteriore pannello isolante posto tra i due elettrodomestici consentirà al frigorifero di funzionare più efficacemente.

• Livellare il frigorifero in modo che le porte chiudano bene. Conservazione dei cibi

• Non sovraccaricare il frigorifero oppure ostruire le ventole d’aria fredda. Altrimenti, il frigorifero rimarrà in funzione più a lungo e sprecherà energia.

• Coprire i cibi e asciugare i contenitori prima di riporli nel frigorifero. In questo modo, viene ridotta la formazione di umidità nell’unità.

• Organizzare il frigorifero per aprire le porte il minor numero di volte. Rimuovere quanti più cibi è possibile in una volta sola e chiudere la porta immediatamente.27 Rumori e segnali di un normale funzionamento

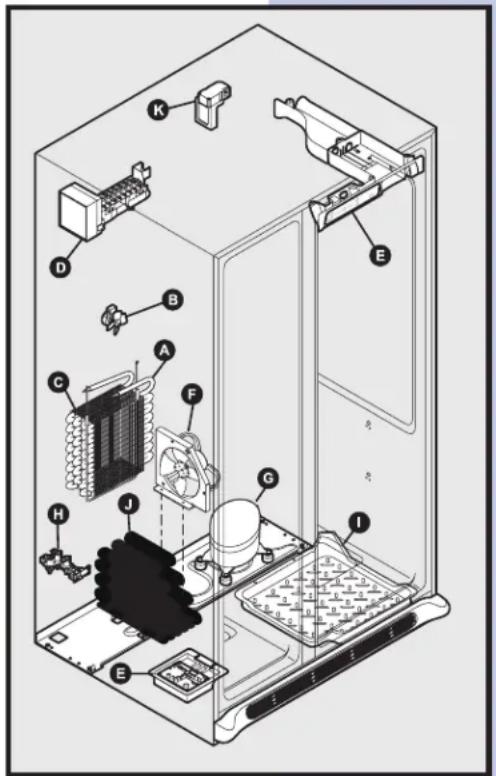

Un frigorifero nuovo ad alto rendimento può produrre dei suoni poco famigliari. Di solitoquesti rumori indicano che il frigorifero sta funzionando correttamente. Talvolta pavimenti,pareti e armadietti da cucina possono amplificare questi rumori.Quello che segue è un elenco dei principali componenti delfrigorifero e dei rumori che possono essere prodotti:A Evaporatore Il liquido refrigerante che scorre attraversol’evaporatore può produrre un rumore simile a gorgoglio obollore.B Ventilatore dell’evaporatore Si può sentire il rumoreprodotto dall’aria forzata nel frigorifero dal ventilatoredell’evaporatore.C Riscaldatore dello sbrinatore Durante i cicli disbrinamento, l’acqua che gocciola sul riscaldatore dellosbrinatore può essere causa di un sibilo o sfrigolio. Dopo losbrinamento, si può sentire uno scoppiettio.D Dispositivo di produzione del ghiaccio Quando vieneprodotto del ghiaccio, si sentirà il rumore dei cubetti dighiaccio che cadono nel cestello. E Controllo del freddo & Controllo per lo sbrinamento automatico Queste parti possono dare origine a un rumore secco o a un clic quando il sistema diraffreddamento si attiva o disattiva. F Ventilatore del condensatore Si può sentire il rumore prodotto dall’aria forzata attraverso il condensatore. G Compressore I compressori moderni, ad elevate prestazioni girano molto più velocemente di quelli più vecchi. Il compressore può produrre dei suoni pulsanti o deironzii. H Elettrovalvola dell’acqua Produce un brusio ogni volta che viene aperta per riempire il dispositivo per la produzione del ghiaccio. I Bacinella di raccolta condensa (amovibile) Durante il ciclo di sbrinamento, si può sentire l’acqua che gocciola nella bacinella di raccolta della condensa. J Condensatore Può dare origine a dei rumori dovuti all’aria forzata. K Umidificatore motorizzato Può produrre un leggero ronzio quando è in funzione. NONO NONO

La schiuma isolante non garantisce il perfetto isolamento del frigorifero. IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Durante il ciclo di scongelamento automatico, è normale vedere una luce rossa nelle ventole posteriori dello scomparto del congelatore.28 Manutenzione e pulizia

PROTEZIONE DELL’INVESTIMENTO

La pulizia del frigorifero mantiene intatto l’aspetto e impedisce la formazione di odori.Asciugare subito ogni perdita e pulire gli scomparti del congelatore e dei cibi freschi almenodue volte all’anno. Durante la pulizia, mettere in atto queste precauzioni:• Non usare mai sulla superficie prodotti per sgrassare in metallo, pennelli, detersiviabrasivi o soluzioni alcaline molto forti.• Non lavare le parti rimovibili in lavastoviglie.• Staccare sempre il cavo della corrente elettrica dalla presa a muro prima di pulire ilfrigorifero.• Rimuovere le etichette adesive manualmente. Non usare lame di rasoio o altristrumenti taglienti che potrebbero graffiare la superficie dell’elettrodomestico.• Non rimuovere la targhetta con il numero di serie.Fare riferimento alla guida sulla pagina seguente per dettagli sulla manutenzione e la puliziadi aree specifiche del frigorifero. NONO NONO

Se i controlli della temperatura vengono impostati per interrompere il raffreddamento, le spie e gli altri componenti elettrici continueranno a essere alimentati fino a quando si stacca il cavo della corrente elettrica dalla presa a muro.

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE

• Spostare il frigorifero tirandolo in modo dritto. Tirarlo diagonalmente potrebbe rovinare il pavimento. Fare attenzione a non spostare il frigorifero al di là dei collegamenti delle tubazioni.

• Gli oggetti umidi si appiccicano alle superfici di metallo fredde. Non toccare le superfici refrigerate con mani umide o bagnate. IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Se il frigorifero viene spostato in un luogo in cui la temperatura o l’umidità può scendere sotto lo zero, è necessario svuotare completamente il sistema di alimentazione dell’acqua. Altrimenti, si potrebbero verificare delle rotture e perdite d’acqua quando l’elettrodomestico viene rimesso in funzione. Contattare un tecnico per eseguire questa operazione.29 Manutenzione e pulizia

MANUTENZIONE E PULIZIA

SUGGERIMENTI PER VACANZE E TRASLOCO

Parte Agenti di pulizia Suggerimenti e precauzioni Interno e rivestimento delle porte Acqua e sapone Acqua e bicarbonato Utilizzare 2 cucchiai di bicarbonato in 1 litro di acqua calda. Strizzare bene l’acqua in eccesso dalla spugna o dallo straccio prima di pulire attorno a controlli, lampadine o altre parti elettriche.

Guarnizioni delle porte Acqua e sapone Pulire le guarnizioni con uno straccio morbido e pulito.

Cassetti e vaschette Acqua e sapone Usare uno straccio morbido per pulire le guide di scorrimento dei cassetti. Non lavare le parti rimovibili (vaschette, cassetti, ecc.) in lavastoviglie. Ripiani in vetro Acqua e sapone Detergente per superfici lucide Detergente liquido delicato

Attendere che il vetro torni a temperatura ambiente prima di immergerlo nell’acqua calda. Griglia esterna inferiore Acqua e sapone Detergente liquido delicato Aspirapolvere

Aspirare la polvere dalla parte anteriore della griglia esterna inferiore. Rimuovere la griglia esterna inferiore. Aspirare la polvere dai lati e strofinare con una spugna o uno straccio insaponato. Risciacquare e lasciare asciugare. Esterno e maniglie Acqua e sapone Detergente per superfici lucide non abrasivo

Non utilizzare detersivi domestici, ammoniaca o alcol per pulire le maniglie. Usare uno straccio morbido per pulire le maniglie. Non usare uno straccio ruvido per pulire le porte. Esterno e maniglie (solo modelli in acciaio inox) Acqua e sapone Ammoniaca Detergente per acciaio inox

Pulire le parti in acciaio inox dell’esterno e delle maniglie con acqua saponosa non abrasiva e uno strofinaccio per piatti. Risciacquare con acqua pulita e uno straccio morbido. Pulire le macchie più ostinate con carta da cucina imbevuta di ammoniaca, quindi risciacquare. Usare un detergente per acciaio inox non abrasivo. Questi detergenti possono essere acquistati nei migliori supermercati e negozi di prodotti per la casa. Seguire sempre le istruzioni del produttore. NOTA: pulire sempre, risciacquare e asciugare con uno straccio morbido per evitare graffi. Lavare il resto dell’unità con acqua calda e detergente liquido neutro. Risciacquare bene e asciugare con uno strofinaccio morbido e pulito.

Occasione Suggerimenti Breve vacanza • Lasciare il frigorifero in funzione durante vacanze di 3 settimane al massimo.

• Consumare tutti i prodotti deperibili presenti nello scomparto frigo.

• Spegnere il dispositivo di produzione del ghiaccio e svuotare il cestello del ghiaccio, anche se ci si allontana solo per pochi giorni.

• Rimuovere tutti i cibi e il ghiaccio se si rimarrà lontani da casa per più di un mese.

• Spegnere il sistema di raffreddamento e staccare il cavo della corrente elettrica dalla presa.

• Spegnere il dispositivo di produzione automatica del ghiaccio e girare la valvola di alimentazione dell’acqua nella posizione di chiusura. • Pulire bene l’interno.
• Lasciare aperte entrambe le porte per evitare la formazione di odori e muffa. Bloccare le porte in posizione aperta, se necessario.

Trasloco • Rimuovere tutti i cibi e il ghiaccio. • Se si usa un carrello a mano, caricare il frigorifero da un lato.

• Regolare le rotelle fino in alto per proteggerle mentre si trascina o si sposta il frigorifero.
• Ricoprire l’unità per evitare di graffiare la superficie.30

ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE ATTENZIONE Indossare dei guanti quando si sostituiscono le lampadine per non tagliarsi. Manutenzione e pulizia

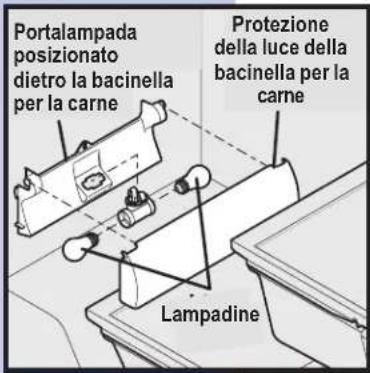

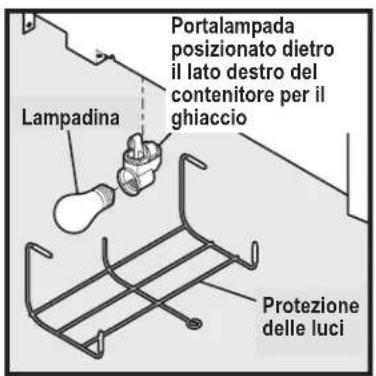

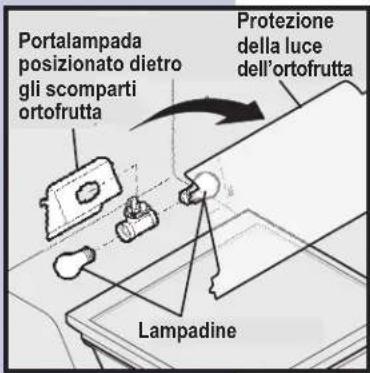

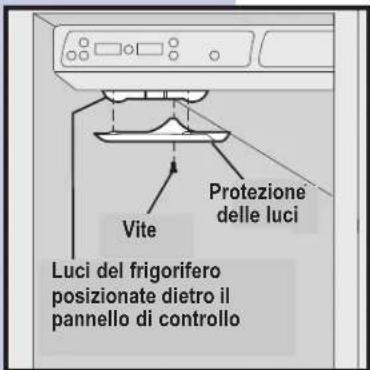

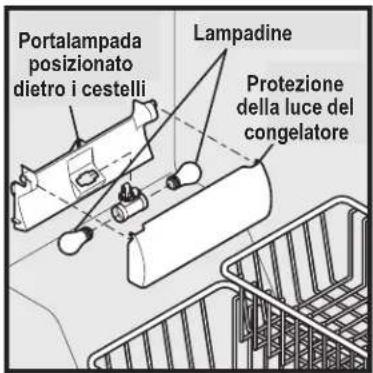

SOSTITUZIONE DELLE LAMPADINE

Sia il congelatore che lo scomparto cibi freschi sono dotati di lampadine che potrebberorichiedere una sostituzione, di tanto in tanto. Alcune luci sono dotate di protezione, chedovrà essere rimossa prima della sostituzione delle lampadine. Utilizzare esclusivamentelampadine per elettrodomestici. Per sostituire le lampadine: 1 Togliere la corrente elettrica al frigorifero.2 Indossare dei guanti per proteggersi da eventuali rotture del vetro.3 Rimuovere la protezione della luce, se necessario.4 Svitare e sostituire la vecchia lampadina con una nuova dello stessotipo e potenza.5 Riposizionare la protezione della luce, se necessario.6 Ridare corrente al frigorifero. Vite Protezionedelle luciLuci del frigoriferoposizionate dietro ilpannello di controlloProtezionedella luce dellabacinella per lacarnePortalampadaposizionatodietro la bacinellaper la carneProtezionedella lucedell’ortofruttaPortalampadaposizionato dietrogli scompartiortofruttaLampadineLampadinePortalampadaposizionatodietro i cestelliLampadineProtezionedella luce delcongelatoreProtezionedelle luciPortalampadaposizionato dietroil lato destro delcontenitore per ilghiaccioLampadina31 Soluzioni a problemi comuni PRIMA DI TELEFONARE: . . . Se si verifica un problema con il frigorifero o si nota un comportamento o una condizione del prodotto insolita, è spesso possibile evitare di chiamare un tecnico facendo riferimento a questa sezione per una risposta. Iniziando dalla tabella riportata di seguito, queste informazioni includono problemi comuni, cause e soluzioni proposte. Funzionamento del frigorifero Problema Causa Soluzione Il compressore non funziona. Il sistema di raffreddamento è spento.

È in corso il ciclo di scongelamento del frigorifero.

La spina è scollegata dalla presa a muro.

È saltato un fusibile o il salvavita della casa. Interruzione di corrente. Accendere il sistema di raffreddamento. Vedere la sezione precedente per informazioni su come individuare il pulsante On/Off del sistema di raffreddamento. È normale per un frigorifero con sistema di scongelamento completamente automatico. Il ciclo di scongelamento avviene periodicamente e dura circa 30 minuti. Controllare che la spina sia infilata saldamente nella presa a muro. Controllare/sostituire il fusibile. Riarmare il salvavita. Controllare le luci della casa. Contattare la società elettrica. Il frigorifero funziona troppo o troppo a lungo. La stanza o l’ambiente esterno è troppo caldo. Il frigorifero è rimasto spento di recente per un determinato periodo di tempo. È in funzione il dispositivo di produzione automatica del ghiaccio. Le porte rimangono aperte troppo spesso o troppo a lungo. La porta del frigorifero/congelatore potrebbe essere rimasta aperta.

Il controllo del congelatore è impostato a temperature troppo basse (si trova nella sezione dei cibi freschi).

La guarnizione dello scomparto cibi freschi/congelatore è sporca, usurata, crepata o montata male. In queste condizioni, è normale che il frigorifero funzioni più a lungo. Sono necessarie 8-12 ore prima che il frigorifero si raffreddi completamente. Il funzionamento del dispositivo di produzione del ghiaccio fa sì che il frigorifero funzioni di più. L’aria calda che entra nel frigorifero fa sì che funzioni di più. Aprire le porte meno spesso. Controllare che il frigorifero sia livellato. Controllare che i cibi e i contenitori non blocchino le porte. Vedere la sezione dei problemi Apertura/chiusura di porte/cassetti. Impostare il controllo del congelatore a una impostazione più calda fino a quando la temperatura del frigorifero è soddisfacente. Sono necessarie 24 ore prima che la temperatura si stabilizzi. Pulire o sostituire la guarnizione. Perdite nelle guarnizioni delle porte fanno sì che il frigorifero funzioni più a lungo per mantenere le temperature desiderate. Il compressore non funziona. Il sistema di controllo elettronico mantiene il frigorifero a una temperatura costante.

È normale. Il frigorifero si accende e si spegne per mantenere la temperatura costante. Le spie digitali della temperatura lampeggiano. • Il sistema di controllo elettronico ha rilevato un problema di prestazioni. • Contattare il tecnico Electrolux, che è in grado di interpretare i messaggi o i codici numerici che lampeggiano sulle spie digitali.32 Soluzioni a problemi comuni Temperature troppo basse Problema Causa Soluzione La temperatura del congelatore è troppo bassa. La temperatura del frigorifero è soddisfacente.

• Il controllo del congelatore è impostato a temperature troppo basse.

• Impostare il controllo del congelatore a una temperatura più alta. Sono necessarie 24 ore prima che la temperatura si stabilizzi. La temperatura del frigorifero è troppo bassa. La temperatura del congelatore è soddisfacente.

• Il controllo del frigorifero è impostato a temperature troppo basse.

• Impostare il controllo del frigorifero a una temperatura più alta. Sono necessarie 24 ore prima che la temperatura si stabilizzi. Il cibo conservato nei cassetti si è congelato.

• Il controllo del frigorifero è impostato a temperature troppo basse.

• Vedere la soluzione sopra. Il cibo conservato nel cassetto della carne si è congelato (alcuni modelli).

• Il controllo della temperatura del cassetto della carne è impostato a una temperatura troppo bassa.

• Impostare il controllo della temperatura del cassetto della carne a una temperatura più alta. La carne deve essere conservata a una temperatura di poco sotto il punto di congelamento per mantenere la freschezza. È normale che si formino dei cristalli di ghiaccio dovuti all’umidità della carne. Temperature troppo alte Problema Causa Soluzione La temperatura del congelatore/frigorifero è troppo alta.

• Le porte rimangono aperte troppo spesso o troppo a lungo.

• La porta è leggermente aperta.

• Entra aria calda ogni volta che viene aperta la porta del frigorifero. Aprire la porta meno spesso.

• Vedere la sezione dei problemi Apertura/chiusura di porte/cassetti. La temperatura del congelatore è troppo alta. La temperatura del frigorifero è soddisfacente.

• Il controllo del congelatore è impostato a temperature troppo alte.

• Impostare il controllo del congelatore a una temperatura più fredda. Sono necessarie 24 ore prima che la temperatura si stabilizzi. La temperatura del frigorifero è troppo alta. La temperatura del congelatore è soddisfacente.

• Il controllo del frigorifero è impostato a temperature troppo alte.

• Impostare il controllo del frigorifero a una temperatura più fredda. Sono necessarie 24 ore prima che la temperatura si stabilizzi. La temperatura nel cassetto della carne è troppo alta (alcuni modelli).

• Il controllo della temperatura del cassetto della carne è impostato a una temperatura troppo alta.

• Impostare il controllo della temperatura del cassetto della carne a una temperatura più bassa. Acqua/umidità/brina all’interno del frigorifero Problema Causa Soluzione L’umidità viene raccolta all’interno delle pareti del frigorifero.

• Il clima è caldo e umido.

• La porta è leggermente aperta.

• La porta rimane aperta troppo spesso o troppo a lungo.

• La velocità di formazione della brina e trasudamento interno aumenta.

• Vedere la sezione dei problemi Apertura/chiusura di porte/cassetti.

• Aprire la porta meno spesso.

• I contenitori devono rimanere coperti. L’acqua viene raccolta sul lato inferiore della copertura dei cassetti.

• La verdura contiene e sviluppa troppa umidità.

• L’umidità sul lato inferiore della copertura non è un fatto insolito.

• Impostare il controllo dell’umidità (su alcuni modelli) a un livello più basso. L’acqua viene raccolta nella parte inferiore del cassetto.

• La frutta e la verdura lavata sgocciolano nel cassetto.

• Asciugare i prodotti prima di riporli nel cassetto. L’acqua raccolta nella parte inferiore del cassetto non è un fatto insolito.33 Soluzioni a problemi comuni Acqua/umidità/brina all’esterno del frigorifero Problema Causa Soluzione L’umidità viene raccolta all’esterno del frigorifero o tra le porte. • Il clima è umido.

• Le porte sono leggermente aperte e fanno incontrare l’aria fredda proveniente dall’interno del frigorifero con l’aria calda esterna. • È normale quando il clima è umido. Quando il clima diventa più secco, l’umidità dovrebbe sparire. • Vedere la sezione dei problemi Apertura/chiusura di porte/cassetti. Dispositivo di produzione automatica del ghiaccio Problema Causa Soluzione Il dispositivo non produce ghiaccio • L’interruttore del dispositivo del ghiaccio è impostato su Off. L’alimentazione dell’acqua non è collegata al frigorifero.
• La valvola della linea dell’acqua domestica non è aperta. • Il congelatore non è abbastanza freddo.
• La valvola sulla tubazione dell’acqua fredda è ostruita o intasata da materiale estraneo. Se la valvola è di tipo auto-perforante, potrebbe non aver creato un foro sufficiente per consentire il passaggio dell’acqua.
• Controllare se l’erogatore dell’acqua funziona. • Il filtro dell’acqua non è installato correttamente. • Accendere il dispositivo del ghiaccio.

Collegare l’alimentazione dell’acqua (vedere le istruzioni di installazione).

• Aprire la valvola della linea dell’acqua domestica.

• Vedere la sezione dei problemi Temperature troppo alte.
• Chiudere la valvola della linea dell’acqua domestica. Rimuovere la valvola. Controllare che non si tratti di una valvola auto-perforante. Pulire la valvola. Sostituire la valvola, se necessario.

• Altrimenti, la cartuccia del filtro del ghiaccio e dell’acqua è ostruita o intasata e deve essere sostituita.
• Spingere saldamente fino a quando il filtro dell’acqua scatta in posizione. Il dispositivo non produce ghiaccio a sufficienza. • Il dispositivo produce meno ghiaccio del previsto.

Il congelatore non è abbastanza freddo.

• La valvola della linea dell’acqua domestica non è completamente aperta.
• Controllare se l’erogatore dell’acqua funziona più lentamente del solito.

• Il dispositivo dovrebbe produrre circa 1,8-2,2 kg di ghiaccio ogni 24 ore. Express Ice dovrebbe produrre circa 2,7 kg di ghiaccio al giorno. Vedere la sezione dei problemi Temperature troppo alte.
• Aprire la valvola della linea dell’acqua domestica.

• In questo caso, sostituire la cartuccia del filtro del ghiaccio e dell’acqua. Il dispositivo non smette di produrre ghiaccio.

• Il braccio con sensore del dispositivo è bloccato da qualcosa nel congelatore.

• Spostare l’oggetto e rilasciare il braccio. Rimuovere eventuali cubetti di ghiaccio dal braccio con sensore. Il dispositivo non separa i cubetti di ghiaccio. • I cubetti di ghiaccio non vengono usati molto spesso. • I cubetti di ghiaccio sono vuoti o più piccoli del solito. • Rimuovere e scuotere la vaschetta del ghiaccio per separare i cubetti. • La cartuccia del filtro di ghiaccio e acqua può essere intasata. Sostituire la cartuccia del filtro. Il ghiaccio ha odore e sapore strani. • Il ghiaccio ha assunto l’odore o il sapore dei cibi conservati nel frigorifero o nel congelatore. • L’acqua che alimenta il dispositivo ha odore o sapore mediocre. • Il ghiaccio non viene usato abbastanza spesso. • Coprire bene i cibi. Buttare via il ghiaccio vecchio. Il dispositivo produrrà ghiaccio fresco.

• Aggiungere un filtro alla linea di alimentazione dell’acqua. Consultare un’impresa di purificazione delle acque. • Buttare via il ghiaccio vecchio.34 Soluzioni a problemi comuni Erogatore del ghiaccio Problema Causa Soluzione L’erogatore non emette ghiaccio.

• L’alimentazione dell’acqua non è collegata.

• Il contenitore di conservazione del ghiaccio è vuoto.

• La temperatura del congelatore è impostata a un valore troppo alto.

• La valvola della linea dell’acqua domestica non è aperta.

• La porta del congelatore non è chiusa.

• Il braccio di erogazione del ghiaccio è stato premuto per più di 4-5 minuti.

• Collegare l’alimentazione dell’acqua.

• Quando la prima produzione di ghiaccio viene fatta cadere nel contenitore, l’erogatore dovrebbe iniziare a funzionare.

• Impostare il controllo del congelatore a una temperatura più alta per iniziare a produrre i cubetti di ghiaccio. Quando viene fatta la prima produzione di ghiaccio, l’erogatore dovrebbe iniziare a funzionare.

• Aprire la valvola della linea dell’acqua domestica. Attendere che venga prodotto il ghiaccio. Una volta prodotto il ghiaccio, l’erogatore dovrebbe iniziare a funzionare.

• Controllare che la porta del congelatore sia chiusa.

• Il motore è sovraccaricato. Il dispositivo di protezione da sovraccarico verrà reimpostato dopo circa 3 minuti. Sarà, quindi, possibile erogare il ghiaccio. L’erogatore dell’acqua è intasato.

• Il ghiaccio si è parzialmente sciolto e poi congelato attorno alla trivella a causa di scarso utilizzo, fluttuazioni della temperatura e/o interruzioni di corrente.

• I cubetti di ghiaccio si sono ammassati tra il dispositivo di produzione e la parte posteriore del contenitore del ghiaccio.

• I cubetti di ghiaccio si sono appiccicati.

• I cubetti di ghiaccio sono vuoti o più piccoli del solito.

• Rimuovere il contenitore del ghiaccio, scongelarlo e svuotare i contenuti. Pulire il contenitore, asciugarlo e rimetterlo nella posizione corretta. Una volta prodotto il nuovo ghiaccio, l’erogatore dovrebbe iniziare a funzionare.

• Rimuovere i cubetti di ghiaccio ammassati nell’erogatore.

• Usare spesso l’erogatore in modo che i cubetti non si appiccichino.

• La cartuccia del filtro di ghiaccio e acqua potrebbe essere intasata. Sostituire la cartuccia del filtro. Il sistema di erogazione funziona al meglio con una pressione dell’acqua pari a 1,4-6,9 bar. La pressione dell’acqua dovrebbe, dunque, rientrare in questo intervallo. Erogatore dell’acqua Problema Causa Soluzione Non esce acqua dall’erogatore.

• L’alimentazione dell’acqua non è collegata.

La valvola della linea dell’acqua domestica non è aperta.

• La porta del congelatore non è chiusa.

• La cartuccia del filtro del ghiaccio e dell’acqua è intasata.

• Il filtro frontale, se presente, non è stato correttamente installato.

Aprire la valvola della linea dell’acqua domestica. Vedere la sezione dei problemi Il dispositivo non produce ghiaccio.

• Controllare che la porta del congelatore sia chiusa.

• Sostituire la cartuccia del filtro.

• Spingere il filtro fino a quando si sente un “clic”. Il filtro dovrebbe trovarsi sullo stesso livello dell’unità. L’acqua ha uno strano odore e/o sapore.

• L’acqua è rimasta nel serbatoio per un determinato periodo di tempo.

• L’unità non è collegata perfettamente alla linea dell’acqua fredda.

• Le tubazioni usate nell’alimentazione dell’acqua domestica e l’installazione potrebbero aver inciso sull’odore e il sapore dell’acqua.

• L’acqua ha un alto contenuto minerale.

• Erogare e buttare via 10-12 bicchieri d’acqua per ripulire l’alimentazione e risciacquare completamente il serbatoio.

• Collegare l’unità alla linea dell’acqua fredda che fornisce acqua al rubinetto della cucina.

• Per ottenere i migliori risultati, utilizzare tubi in rame per i collegamenti dell’acqua.

• Contattare il servizio tecnico dell’impianto di trattamento dell’acqua per un aiuto in merito. La pressione dell’acqua è molto bassa.

• La pressione di arresto e di avvio è troppo bassa (solo sistemi a pozzetto).

• Il sistema di osmosi inversa è in fase di recupero.

• Chiedere al servizio tecnico di alzare la pressione di arresto e di avvio del sistema di pompaggio dell’acqua (solo sistemi a pozzetto).

• È normale che il sistema di osmosi inversa scenda sotto 1,4 bar durante la fase di recupero.35 Soluzioni a problemi comuni Odori nel frigorifero Problema Causa Soluzione L’interno è sporco.

• L’interno deve essere pulito.

• Il frigorifero contiene cibi con odori forti.

• Vedere Manutenzione e pulizia.

• Coprire bene i cibi. Apertura/chiusura di porte/cassetti Problema Causa Soluzione Le porte non chiudono.

• Una porta è stata chiusa con troppa forza, provocando l’apertura dell’altra.

• Il frigorifero non è livellato. Dondola sul pavimento quando spostato leggermente.

• Il frigorifero tocca una parete o un mobiletto.

• Chiudere entrambe le porte delicatamente.

• Controllare che il pavimento sia livellato e solido e che sia in grado di supportare adeguatamente il frigorifero. Contattare un artigiano per correggere un pavimento in pendenza o avallato.

• Controllare che il pavimento sia livellato e solido e che sia in grado di supportare adeguatamente il frigorifero. Contattare un artigiano per correggere un pavimento in pendenza o avallato. È difficoltoso spostare i cassetti.

• Il cibo tocca il ripiano sopra il cassetto.

• Le guide di scorrimento dei cassetti sono sporche.

• Mettere meno cibo nel cassetto.

• Pulire il cassetto e le guide di scorrimento. Vedere Manutenzione e pulizia. La lampadina non è accesa Problema Causa Soluzione La lampadina non è accesa.

• La lampadina è bruciata.

• L’interruttore della luce del congelatore è bloccato.

• La corrente elettrica non raggiunge il frigorifero.

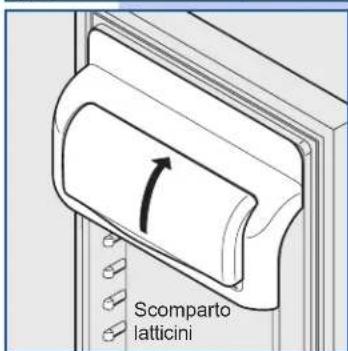

• Il sistema di controllo ha spento le luci perché la calamita montata dietro lo scomparto latticini (nella porta dei cibi freschi) è stata rimossa.

• Il sistema di controllo ha spento le luci perché una o entrambe le porte sono state lasciate aperte a lungo.

• Vedere l’apposito argomento in Manutenzione e pulizia.

• Sbloccare l’interruttore della luce situato nello scomparto del congelatore.

• Vedere la sezione dei problemi Funzionamento del frigorifero.

• Rimettere a posto la calamita.

• Chiudere e riaprire le porte per accendere le luci.
