MANUAL DE USUARIO S75628SK1 ELECTROLUX

Al registrar su producto con Electrolux nos permite servirle mejor. Ustedpuede registrarlo en línea (en la dirección de Internet indicada acontinuación) o enviándonos por correo la tarjeta de registro del producto. Placa de serie Adjunte su recibode compra enesta página parareferencia futura.©2004 Electrolux Home Products, Inc.Todos los derechos reservados. Impreso en EE.UU.

VERVER VERVER VER TENCIATENCIA TENCIATENCIA TENCIA Usted debe seguir estas indicaciones para asegurarse de que los mecanismos de seguridad de su frigorífico estén funcionando en forma correcta. Seguridad

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

• No almacene ni use gasolina u otros líquidos o vapores inflamables en la proximidad de este o de cualquier otro artefacto. Lea las etiquetas de los productos para informarse sobre la inflamabilidad y otras advertencias.

• No haga funcionar el frigorífico en la presencia de vapores explosivos.

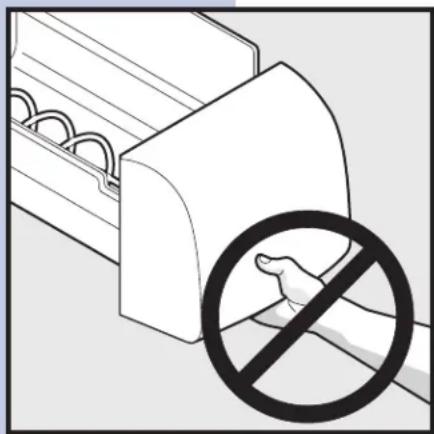

• Evite entrar en contacto con las piezas móviles de la máquina automática de hacer hielo.

• Saque todas las grapas de la caja de cartón. Las grapas pueden causar cortes graves y dañar los acabados si entran contacto con otros artefactos o muebles. Seguridad de los niños Materiales de empaque:

• Las cajas de cartón cubiertas con alfombras, colchas, hojas de plástico o envolturas elastizadas y cualquier otro material de empaque pueden convertirse en cámaras sin aire y en forma rápida causar asfixia.

• Destruya o recicle inmediatamente la caja de cartón, las bolsas de plástico y cualquier otro material de empaque exterior después de que el frigorífico sea desempacado. Los niños nunca deben jugar con estos artículos. Atrapamiento y asfixia de niños:

• Estos problemas no son sólo del pasado. Los frigoríficos y congeladores abandonados, descartados o guardados temporalmente (aún durante unas pocas horas), desatendidos son peligrosos. Por favor tome las precauciones que se indican a continuación.

INFORMACIÓN ELÉCTRICA

• Si se daña el cordón eléctrico, debe ser reemplazado por el fabricante, por un técnico de servicio o por una persona calificada a fin de evitar cualquier riesgo.

• Nunca desenchufe el frigorífico tirando del cordón eléctrico. Siempre sujete firmemente el enchufe y tire derecho hacia afuera del tomacorriente para evitar dañar el cordón eléctrico.

• Desenchufe el frigorífico antes de la limpieza y antes de reemplazar un foco para evitar sufrir un choque eléctrico.

VERVER VERVER VER TENCIATENCIA TENCIATENCIA TENCIA Por favor lea todas las instrucciones de seguridad antes de usar su nuevo frigorífico Electrolux.4 Seguridad

• Una variación de voltaje de 10% o más puede afectar el rendimiento del frigorífico. Siel frigorífico funciona con energía insuficiente se puede dañar el compresor. Este dañono está cubierto por la garantía.• No enchufe el frigorífico en un tomacorriente controlado por un interruptor mural o porun interruptor de cordón pues el frigorífico puede apagarse accidentalmente. Instalación UBICACIÓN

• Elija un lugar que esté cerca de un tomacorriente con conexión a tierra. No utilice una extensión ni un adaptador.
• Si es posible, coloque el frigorífico en un lugar donde no reciba luz solar directa. Colóquelo lejos de la estufa, del lavavajillas automático y de cualquier otra fuente de calor.• El frigorífico debe instalarse en un piso que tenga la superficie nivelada y que resista el pesodel frigorífico completamente cargado.• Tenga en cuenta la disponibilidad de suministro de agua en aquellos modelos que incluyenun fabricador automático de hielo. INSTALACIÓN Espacios libres para la instalación Deje los siguientes espacios libres para facilitar la instalación del frigorífico y la conexióndel suministro eléctrico y de agua.Lados y parte superior 10 mmParte trasera 25 mm IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Para apagar el frigorífico, desenchufe el cordón eléctrico del tomacorriente.

TENCIÓN No instale el frigorífico donde la temperatura baje de los 13°C o se eleve sobre los 43°C. Elcompresor no podrá mantener las temperaturas adecuadas dentro del frigorífico. No bloquee larejilla inferior en parte delantera de la base del frigorífico. Se necesita una circulación adecuada delaire para asegurar un funcionamiento adecuado del frigorífico.5 Instalación Apertura de la puerta Su frigorífico debe estar instalado de manera tal que permita un fácil acceso a la mesada cuando retire alimentos del mismo. Para asegurar un mejor funcionamiento de los cajones y de las cestas del congelador, instale el frigorífico de manera tal que ambas puertas puedan abrirse completamente. Desinstalación y reinstalación de la rejilla inferior Para desinstalar la rejilla inferior: 1 Abra las puertas del frigorífico y congelador. 2 Retire el tornillo de cada lado de la rejilla inferior. 3 Tire de la rejilla hacia adelante y levántela. Para reinstalar la rejilla inferior, invierta los pasos anteriores. Nivelación Las cuatro esquinas del frigorífico deben estar firmemente apoyadas sobre un piso firme. Su frigorífico viene equipado con ruedas delanteras ajustables para ayudar a nivelarlo. Para asegurar un sello adecuado de la puerta y asistir en el cierre de la puerta, el frigorífico debe estar inclinado 6 mm de adelante hacia atrás. Para nivelar el frigorífico: 1 Retire la rejilla inferior (ver arriba) para acceder a las ruedas delanteras. 2 Ajuste las ruedas girando cada perno de ajuste con una llave hasta que el frigorífico esté nivelado y estable. 3 Verifique ambas puertas para asegurarse de que los sellos toquen el gabinete en los cuatro lados. 4 Vuelva a instalar la rejilla inferior. Sugerencias:

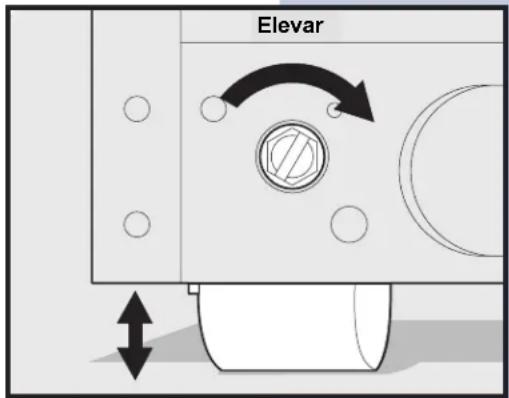

• Si la puerta del congelador está más alta que la puerta del frigorífico, eleve la esquina derecha y/o baje la esquina izquierda hasta que las puertas se alineen a lo largo de la parte superior del frigorífico.

• Si la puerta del frigorífico está más alta que la puerta del congelador, eleve la esquina izquierda y/o baje la esquina derecha hasta que las puertas se alineen a lo largo de la parte superior del frigorífico. NONO NONO

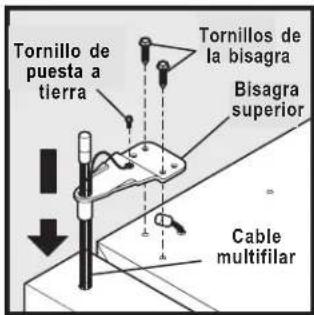

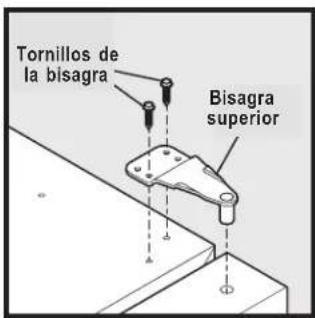

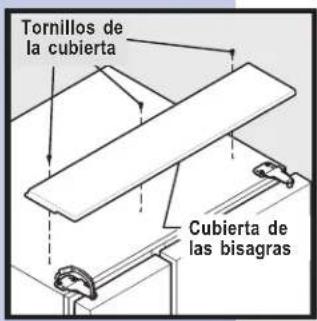

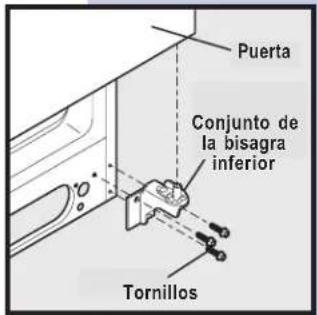

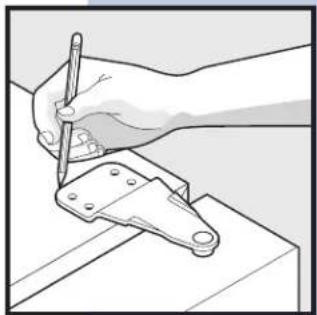

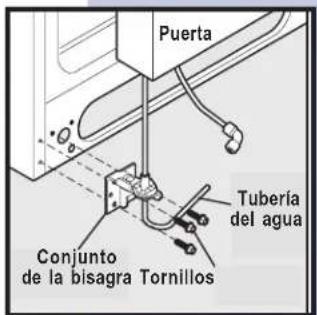

Si instala su frigorífico con las bisagras contra una pared, es posible que deba dejar un mayor espacio libre para poder abrir la puerta completamente. Elevar Desatornille los tornillos de soporte6 Desmontaje de las puertas CÓMO PASAR A TRAVÉS DE ESPACIOS ESTRECHOS Si su frigorífico no pasa a través de una entrada, usted puede reducir su tamaño retirando laspuertas. Verifique primero midiendo la entrada. Herramientas necesarias Usted necesita las siguientes herramientas: Preparación para el desmontaje de las puertas: 1 Asegúrese de que el cordón eléctrico esté desenchufado del tomacorriente mural. 2 Abra ambas puertas y retire la rejilla inferior (como se explica en las instrucciones de instalación incluidas con su electrodoméstico).3 Retire cualquier alimento que haya en los compartimientos de la puerta.4 Cierre las puertas. Para retirar la cubierta de las bisagras superiores: 1 Retire los tres tornillos de la cubierta que cubre las bisagras superiores de lapuerta.2 Tire de la cubierta alrededor de 1,2 cm haciaadelante y levante para sacarla. NONO NONO

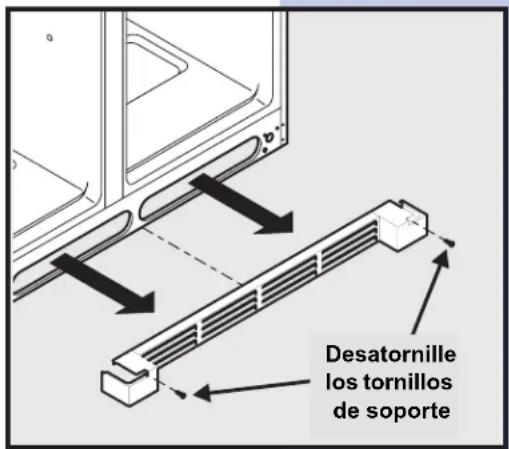

Para mayor información sobre el desmontaje de la rejilla inferior, por favor consulte las instruccionesde instalación.AdjustableWrenchSocketWrench SetORPhillips Head™ Tools Necessary: 3/8” FixedWrenchANDORDestornillador conpunta Phillips Juego dellaves de cuboLlaveajustableLlave fijade 10 mm (3/8”)O O BIENYHerramientas necesariasTornillo dela bisagrasuperior (4) Tornillo dela cubiertade labisagrasuperior (3) Tornillo dela bisagrainferior (4) Tornillos dela cubiertaCubierta delas bisagras7 Desmontaje de las puertas Para retirar la puerta del frigorífico: 1 Marque levemente con un lápiz alrededor de la bisagra superior de la puerta. Esto facilita la reinstalación. 2 Retire los dos tornillos de la bisagra superior. Levante la puerta para sacarla de la bisagra inferior y déjela a un lado. 3 Retire los tres tornillos de la bisagra inferior y la bisagra misma si es necesario. Para reinstalar la puerta del frigorífico, invierta los pasos anteriores. Una vez que se hayan instalado ambas puertas, vuelva a colocar también la cubierta de las bisagras superiores. Para retirar la puerta del congelador: 1 Separe el conector de cable multifilar ubicado sobre la bisagra superior. Sostenga firmemente ambos lados del conector y sepárelos. 2 Marque con un lápiz levemente alrededor de la bisagra. Esto facilita la reinstalación. 3 Separe el tubo del agua del conector situado debajo de la puerta del congelador. El conector se desengancha cuando usted oprime hacia adentro el manguito exterior. 4 Retire los tornillos de la bisagra superior y pase el cable multifilar a través de ella. Levante la puerta para sacarla de la bisagra inferior. 5 Retire los tres tornillos de la bisagra inferior y la bisagra si es necesario. 6 Coloque la puerta de costado para evitar que se dañe el tubo del agua que se extiende desde la bisagra inferior. Para reinstalar la puerta del congelador, invierta los pasos anteriores. Una vez que se hayan instalado ambas puertas vuelva a instalar también la cubierta de las bisagras superiores.

ATENCIÓN Asegúrese de que las puertas sean dejadas en una posición segura donde no puedan caerse y causar lesión personal. PuertaConjunto dela bisagrainferiorTornillosTornillos dela bisagraBisagrasuperiorPuertaConjuntode la bisagra TornillosTuberíadel aguaPARA DESCONECTARPARA CONECTAR1 Oprima el manguito exteriorhacia el conector2 Tire para retirar el tuboInserte el tubo y empuje hastaque la marca toque la superficiedel conectorTornillos dela bisagraBisagrasuperiorCablemultifilarTornillo depuesta atierra8 Conexión del suministro de agua

INFORMACIÓN ACERCA DEL SUMINISTRO DE

AGUA DE SU FRIGORÍFICO

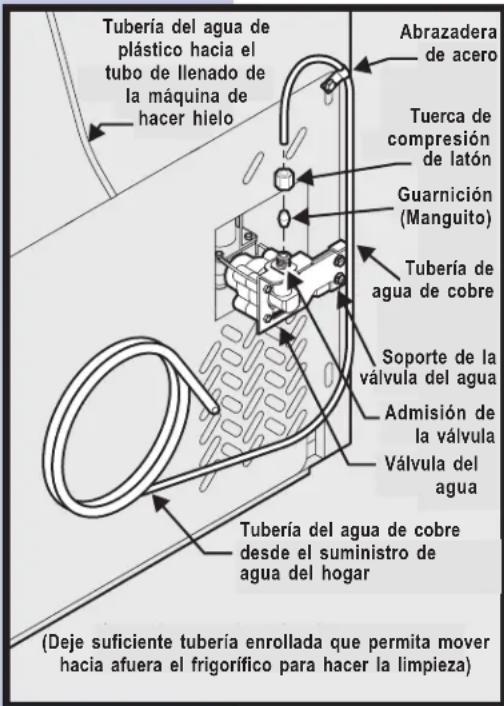

El distribuidor automático de hielo y agua de su frigorífico requiere de un suministro de aguapermanente para funcionar de manera correcta. Durante la instalación, usted (o unprofesional de servicio) debe conectar el suministro de agua usando una tubería de cobredesde su sistema de agua del hogar hasta la válvula que se encuentra en la parte traseradel frigorífico. Qué necesitará:

• Acceso a una tubería de agua fría con presión de 1,4 a 6,9 bar.
• El kit de conexión al suministro de agua que viene con su frigorífico incluye todos losmateriales necesarios para realizar la instalación incluye 7,6 m de tubería de cobre. Para conectar el suministro de agua en el panel trasero del frigorífico: 1 Asegúrese de que el frigorífico no esté enchufado.2 Lave la tubería de suministro hasta que el agua salga limpiacolocando el extremo de la tubería de cobre en el fregadero oen un balde y abriendo la válvula de cierre.3 Destornille la tapa de plástico de la admisión de laválvula del agua en la parte trasera del frigorífico. Descarte latapa.4 Inserte la tuerca de compresión de latón, luego la guarnición(manguito) en la tubería de cobre.5 Inserte la tubería de cobre en la admisión de la válvula delagua tan adentro como sea posible (6,5 mm).6 Inserte la guarnición (manguito) en la válvula y apriete a manola tuerca de compresión en la válvula. Apriete una mediavuelta más con una llave. No apriete demasiado.7 Asegure la tubería de cobre en el panel trasero de sufrigorífico con una abrazadera de acero y un tornillo (verilustración).

ATENCIÓN A fin de evitar daños materiales:

• Use tubería de cobre para la tubería de suministro de agua (la tubería de plástico tiene másprobabilidad de tener escape).• Asegúrese de que el suministro de agua cumple los códigos de plomería locales.• Para asegurar el funcionamiento adecuado del distribuidor, se recomienda que la presiónde agua esté entre 1,4 y 6,9 bar. La presión en exceso puede causar el mal funcionamientodel filtro de agua.Tubería del agua deplástico hacia eltubo de llenado dela máquina dehacer hieloAbrazaderade aceroGuarnición(Manguito)Tubería deagua de cobreSoporte de laválvula del aguaAdmisión dela válvulaVálvula del agua Tubería del agua de cobredesde el suministro deagua del hogar(Deje suficiente tubería enrollada que permita moverhacia afuera el frigorífico para hacer la limpieza)Tuerca decompresiónde latón9 Conexión del suministro de agua 8 Enrolle el exceso de tubería de cobre (aproximadamente 2 ½ vueltas) detrás del frigorífico como se muestra. Coloque la tubería enrollada de modo que no se produzca vibración ni desgaste contra otras superficies. 9 Abra la válvula de cierre del suministro de agua y apriete cualquier conexión que pueda tener escape. Descripción de las características NONO NONO

Después de conectar el suministro de agua, vea la sección correspondiente en esta guía para obtener información sobre como cebar el sistema de suministro de agua. Lea también la sección “Distribuidor automático de hielo y agua” para estudiar los procedimientos de fucionamiento normal. NONO NONO

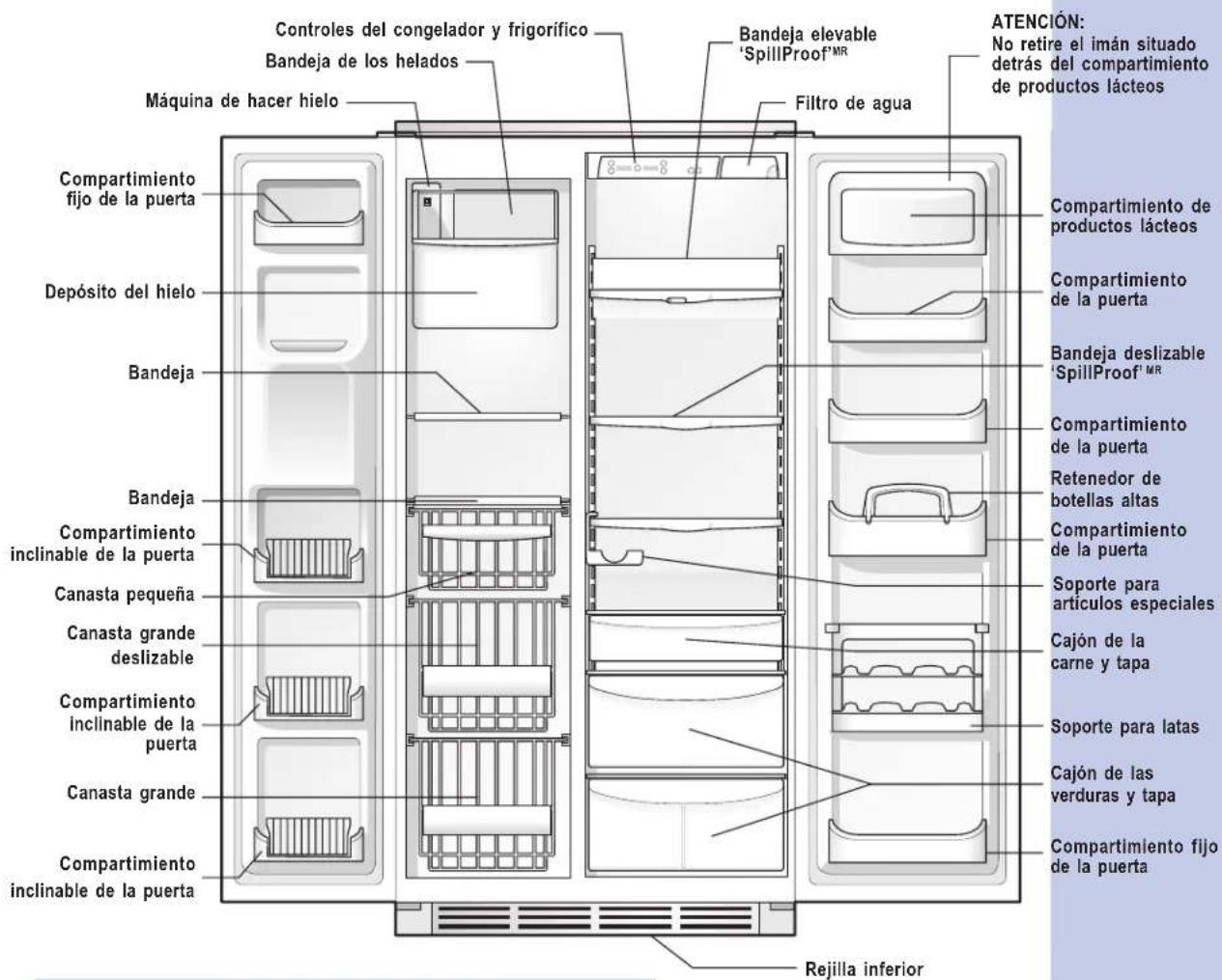

Las características pueden variar de acuerdo con el modelo. Controles del congelador y frigorífico Bandeja de los helados Máquina de hacer hielo Compartimiento fijo de la puerta Depósito del hielo Bandeja Bandeja Compartimiento inclinable de la puerta Canasta pequeña Canasta grande deslizable Compartimiento inclinable de la puerta Canasta grande Compartimiento inclinable de la puerta Bandeja elevable ‘SpillProof’

Filtro de agua ATENCIÓN: No retire el imán situado detrás del compartimiento de productos lácteos Compartimiento de productos lácteos Compartimiento de la puerta Bandeja deslizable ‘SpillProof’

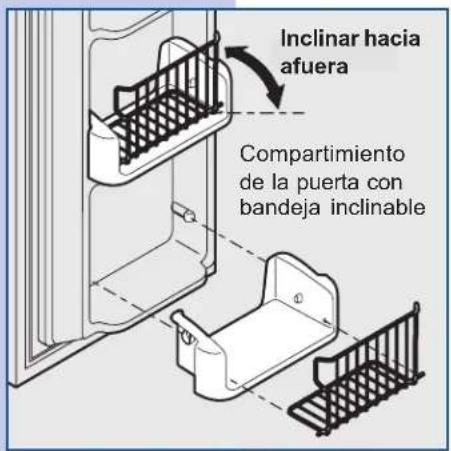

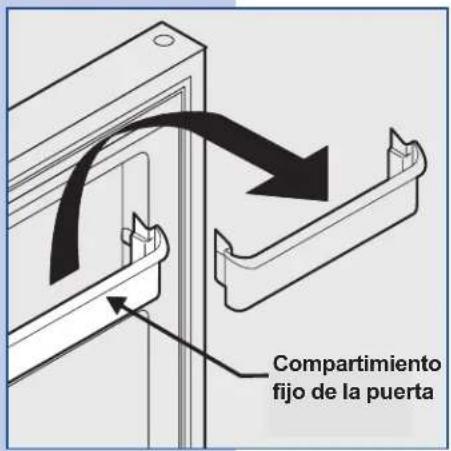

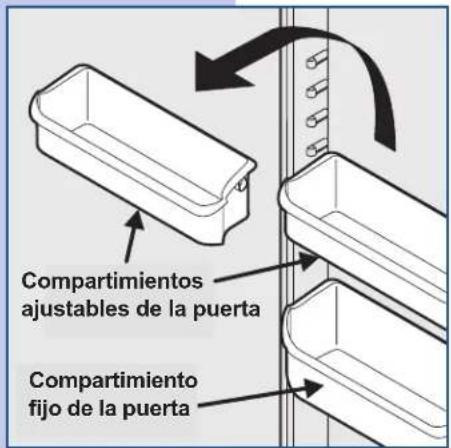

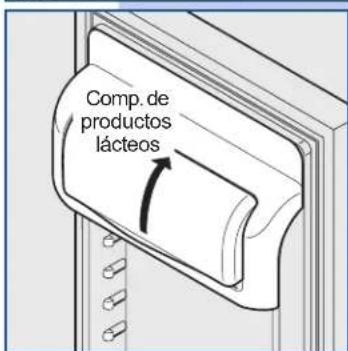

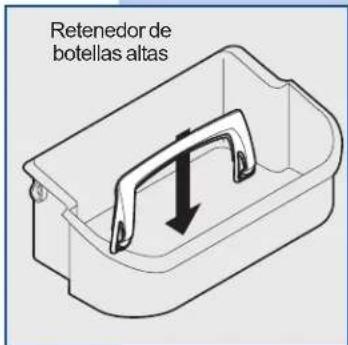

Compartimiento de la puerta Retenedor de botellas altas Compartimiento de la puerta Soporte para artículos especiales Cajón de la carne y tapa Soporte para latas Cajón de las verduras y tapa Compartimiento fijo de la puerta Rejilla inferior10 Controles y ajustes

TIEMPO DE ENFRIAMIENTO ANTES DEL USO

A fin de que la conservación de los alimentos sea segura, se recomienda dejar que el frigorífico y congelador funcionen con las puertas cerradas durante 8 a 12 horas antes de colocar los alimentos en el interior. Durante este período de enfriamiento, no es necesario ajustar los controles, los cuales han sido preajustados en la fábrica.

AJUSTE DE LAS TEMPERATURAS DE ENFRIAMIENTO

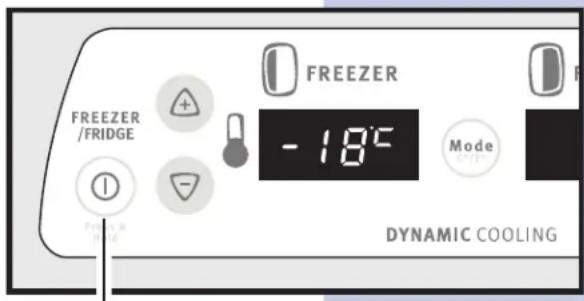

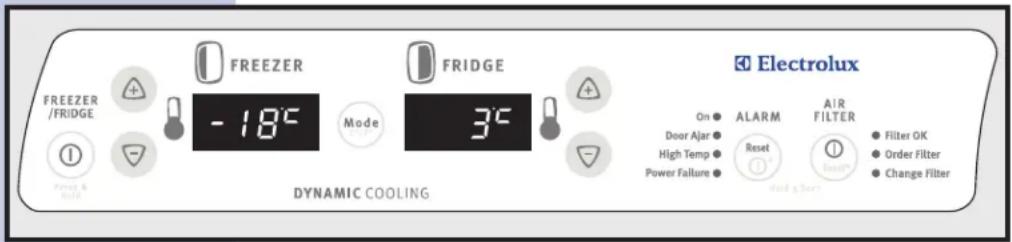

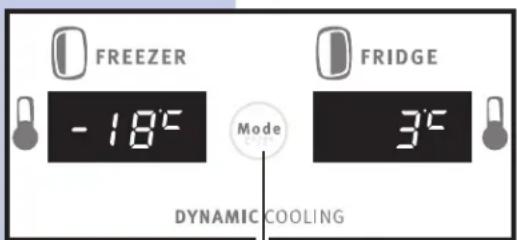

Su frigorífico está equipado con un moderno sistema de control digital electrónico. El panel de control del sistema está ubicado en la parte superior del compartimiento del frigorífico. Los dos indicadores digitales situados en la mitad izquierda del panel de control indican las temperaturas actuales del congelador y del frigorífico. Para cambiar la temperatura a un ajuste más alto o más bajo, oprima la tecla flechada hacia arriba o hacia abajo más cercana al indicador. La primera vez que usted oprime la tecla, el indicador muestra el último ajuste que usted programó. Cada vez que oprime la tecla la temperatura aumenta en un grado. El indicador digital muestra momentáneamente el nuevo ajuste, luego vuelve a indicar la temperatura actual. (Consulte las páginas siguientes para mayor información sobre los ajustes de temperatura) Selección de grados Fahrenheit o Centígrados Dependiendo de que temperatura estándar usted prefiere usar, usted puede programar su panel de control para desplegar la temperatura en grados Fahrenheit o Centígrados. Para cambiar entre Fahrenheit y Centígrados, oprima la tecla ‘Mode’ (ubicada entre los dos indicadores digitales de temperatura). NONO NONO

El sistema de control electrónico moderno de su frigorífico incluye otros códigos digitales que los profesionales de servicio pueden usar para diagnosticar en forma rápida problemas de rendimiento. Oprima para cambiar entre gradosFahrenheit y Centígrados11 Controles y ajustes Ajustes de la temperatura Después de que su frigorífico funcione durante 24 horas, usted puede ajustar la temperatura como sea necesario. Los ajustes deben ser pequeños y graduales, a fin de dar tiempo a que las temperaturas se cambien y se estabilicen. Ver los ajustes de temperatura en la tabla siguiente. Qué hacer cuando el indicador de temperatura destella Si alguna vez usted observa que ambos indicadores de la temperatura destellan continuamente, puede ser indicación de que el sistema de control ha detectado un problema de rendimiento. Llame a su representante de servicio Electrolux quien podrá interpretar el mensaje que destella.

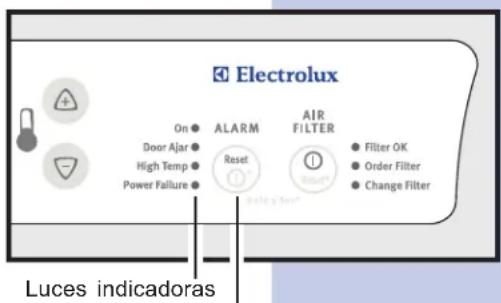

ALARMAS DE SUPERVISIÓN DEL SISTEMA

El sistema de control electrónico supervisa continuamente su frigorífico/congelador para comprobar la consistencia de la temperatura, si las puertas han quedado abiertas y si hay fallas de energía eléctrica. Las variaciones de las condiciones normales de funcionamiento son comunicadas mediante tonos audibles y un conjunto de cuatro luces indicadoras de estado. NONO NONO

Cada vez que se hace un ajuste en el panel de control, el cambio es confirmado mediante un tono audible. Guía de ajuste de la temperatura Si el compartimiento del frigoríficoestá demasiado tibioSi el compartimiento del frigoríficoestá demasiado fríoSi el compartimiento del congeladorestá demasiado tibioSi el compartimiento del congeladorestá demasiado fríoAjuste el control del frigorífico ungrado más frío oprimiendo la teclaFlechada hacia abajo.Ajuste el control del frigorífico ungrado más tibio oprimiendo la teclaFlechada hacia arriba.Ajuste el control del congelador ungrado más frío oprimiendo la teclaFlechada hacia abajo.Ajuste el control del congelador ungrado más tibio oprimiendo la teclaFlechada hacia arriba.Tecla de reposición de la alarmaLuces indicadoras Escala de las temperaturas Congelador FrigoríficoFahrenheit FahrenheitLa más tibia 6 -14 47 8 Más tibia Ajuste de la fábrica Punto central 0 -18 37 3 Más fríaLa más fría -6 -21 33 1Centígrados Centígrados12 Controles y ajustes Respuesta a las alarmas (tonos audibles y luces indicadoras) El sistema de control de su frigorífico puede proporcionarle la siguiente información a través de tonos audibles y de las luces indicadoras de alarma. Uso de la tecla de reposición de la alarma Usted puede desactivar o activar el sistema de la alarma oprimiendo y manteniendo oprimida la tecla de reposición de la alarma durante tres segundos. Puede usarla, por ejemplo, para apagar los tonos audibles y/o las luces indicadoras destellantes. Una vez que desactive el sistema de alarma, usted debe nuevamente oprimir y mantener oprimida la tecla de reposición de la alarma durante tres segundos más para reponer (activar) el sistema de alarma. La luz indicadora ‘On’ (Encendido) permanece apagada cuando el frigorífico y el congelador se están enfriando para llegar a los ajustes de temperatura actuales. Cuando se alcanzan los ajustes de temperatura, la luz ‘On’ se ilumina de color verde para indicar que el sistema de alarma está activo.

ATENCIÓN El sistema de alarma no se repone automáticamente cuando usted desenchufa y vuelve a enchufar el cordón eléctrico del frigorífico. El sistema puede ser reactivado solamente si oprime la tecla de reposición de la alarma. Nombre de Luz Tonos la alarma indicadora audibles Estado Qué hacer ‘On’ (Encendido)PuertaabiertaTemperatura alta Falla deenergía(la luz estáapagada)Luz verdeiluminadaLuz verdedestellanteLuz amarilladestellanteLuz amarilladestellanteEl sistema de alarmapermanece inactivocuando el compartimientodel congelador y delfrigorífico se estánenfriando para llegar a losajustes de temperaturaactuales.El sistema de alarma estáactivo.La puerta del congelador odel frigorífico han estadoabiertas por más de 5 min.El congelador o frigoríficohan estado demasiadotibios (7,2° C o más)durante más de 1 hora.Se detectó una falla deenergía eléctrica.

Si el congelador o el frigorífico noresponden dentro de tres horas a losajustes de temperatura programados,el sistema de control indica otrosestados.No es necesario hacer nada.Cierre la puerta para desactivar yreponer la alarma.Oprima la tecla ‘Alarm Reset’(Reposición de la Alarma) paraapagar la alarma.Oprima la tecla ‘Alarm Reset’ paraapagar la alarma y oprímalanuevamente para reponerla.Verifique si la falla de energía fue losuficientemente larga como paraafectar las temperaturas de losalimentos guardados

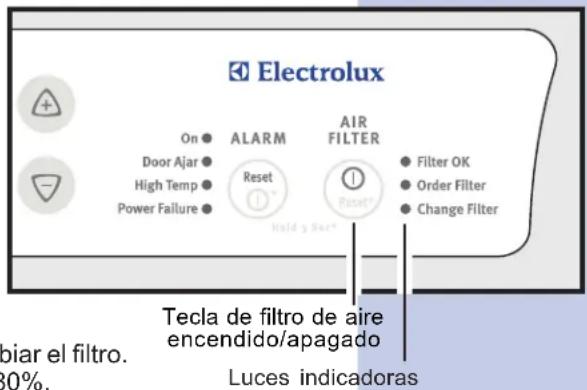

√13 Controles y ajustes Verificación del estado del filtro de aire El filtro de aire del frigorífico debe reemplazarse de vez en cuando. Para verificar el estado del filtro, oprima y mantenga oprimida la tecla ‘Air Filter On/Off’ (Filtro de aire encendido/apagado) durante tres segundos. Para verificar el estado del filtro de aire: 1 Oprima la tecla ‘Air Filter On/Off’ (Filtro de aire encendido/apagado). Esto activa un ciclo de prueba, el cual ilumina una de las siguientes luces indicadoras: ‘Filter OK’ (Filtro en buen estado) No es necesario cambiar el filtro. ‘Order Filter’ (Pida un filtro) El filtro se ha usado en un 80%. Pida un filtro nuevo. ‘Change Filter’ (Cambie el filtro) El filtro se ha usado en un 100%. Cámbielo ahora. 2 Oprima la tecla ‘Air Filter On/Off’ (Filtro de aire encendido/apagado) para apagar la luz indicadora. PARA ENCENDER Y APAGAR EL SISTEMA DE ENFRIAMIENTO Usted puede desactivar el sistema de enfriamiento de su frigorífico oprimiendo la tecla ‘On/Off’ (encendido/apagado) ubicada en el lado derecho del panel de control de la temperatura. Para asegurarse de que usted no apague accidentalmente el sistema de enfriamiento, la tecla no funciona a menos que usted la oprima y mantenga oprimida durante tres segundos. Una vez que usted desactiva el sistema de enfriamiento, se detiene toda la refrigeración hacia el compartimiento del congelador y del frigorífico. Para volver a activar el sistema de enfriamiento, usted debe nuevamente oprimir y mantener oprimida la tecla ‘On/Off’. Tecla de filtro de aireencendido/apagadoLuces indicadoras NONO NONO

Vea la sección correspondiente en esta guía de uso y cuidado para las instrucciones de reemplazo del filtro. Tecla ‘On/Off’ del sistema de enfriamiento IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE La tecla ‘On/Off’ solamente controla el sistema de enfriamiento de su frigorífico. La energía eléctrica hacia las luces y hacia los otros componentes eléctricos continúa a menos que usted desenchufe el cordón eléctrico.14 Características del almacenamiento interior BANDEJAS VOLADIZAS Usted puede ajustar fácilmente las posiciones de las bandejas en el congelador y el frigorífico de acuerdo con sus necesidades. Las bandejas tienen soportes de montaje que se instalan en los soportes ranurados en la parte trasera de cada compartimiento. Para cambiar la posición de una bandeja: 1 Antes de ajustar una bandeja, retire todo el alimento que tenga la bandeja. 2 Levante el borde delantero hacia arriba. 3 Tire de la bandeja hacia afuera. 4 Vuelva a colocar insertando los ganchos del soporte de montaje en las ranuras de soporte deseadas. 5 Baje la bandeja y bloquéela en su lugar. Características de las bandejas Su frigorífico incluye bandejas de vidrio SpillSafe

las cuales han sido diseñadas para atrapar y contener derrames accidentales. Estas bandejas se deslizan hacia afuera para acceso fácil al alimento y hacer más rápida la limpieza. Las bandejas deslizantes pueden ser extraídas hacia afuera hasta donde el tope incorporado lo permite. Las bandejas deslizantes no pueden separarse de sus soportes de montaje.

ATENCIÓN Para evitar lesiones causadas por rotura, manipule cuidadosamente las bandejas de vidrio templado. Bandeja devidrio voladizaBandeja de vidriodeslizableBandeja devidrio elevableHACIAARRIBAHACIAABAJO15 Características del almacenamiento interior CAJONES Su frigorífico incluye una variedad de cajones de almacenamiento. Estos cajones generalmente se encuentran en posiciones fijas en la parte inferior del compartimiento del frigorífico. Cajones de las verduras Los cajones de las verduras han sido diseñados para guardar frutas, verduras y otros productos frescos. Antes de guardar artículos en un cajón de las verduras:

• Lave los productos en agua limpia y retire el exceso de agua.

• Envuelva los productos que tengan olores fuertes o un alto contenido de humedad. Control de humedad del cajón de las verduras Los cajones de las verduras están equipados con un control deslizante para ajustar la humedad dentro del cajón. Esta característica prolonga la duración de ciertas verduras frescas que se mantienen mejor en humedad alta. Cajón de la carne Algunos modelos están equipados con un cajón de la carne para conservación a corto plazo de trozos de carne voluminosos. Este cajón tiene un control deslizante para ajustar la temperatura interior. Cualquier carne que sea guardada por más de dos días debe congelarse. Si guarda frutas o verduras en este cajón, la temperatura debe ajustarse más tibia para evitar congelación. NONO NONO

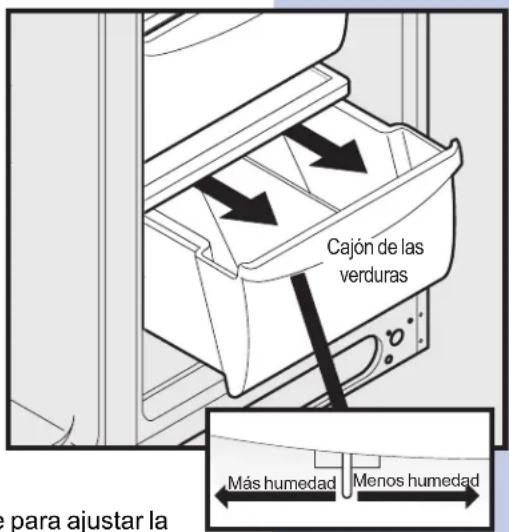

Las verduras con hojas se mantienen mejor cuando son guardadas con el control de humedad en el ajuste ‘Higher Humidity’ (Más humedad) o en un cajón que no tenga control de humedad. Este mantiene a un mínimo el aire que entra y mantiene un máximo contenido de humedad. Cajón de la carneMás fríaMás humedadMenos humedadCajón de lasverdurasMás tibia16 Características del almacenamiento interior PUERTAS Compartimientos de almacenamiento Las puertas de su congelador y frigorífico usan un sistema de compartimientos de almacenamiento modulares. Todos estos compartimientos son removibles para su fácil limpieza. Algunos de ellos tienen posiciones fijas mientras que otros pueden ser ajustados de acuerdo a sus necesidades. Los compartimientos de las puertas son ideales para guardar frascos, botellas, latas y contenedores de bebidas grandes. Ellos también permiten seleccionar rápidamente los artículos de uso frecuente. Para cambiar de posición un compartimiento de la puerta ajustable: 1 Antes de ajustar un compartimiento, retire todos los alimentos. 2 Sostenga firmemente el compartimiento con ambas manos y levántelo hacia arriba. 3 Retire el compartimiento. 4 Coloque el compartimiento justo sobre el lugar deseado. 5 Baje el compartimiento hacia los soportes hasta que quede bloqueado en su lugar. Compartimientofijo de la puertaCompartimientosajustables de la puertaCompartimientofijo de la puertaInclinar haciaafueraCompartimientode la puerta conbandeja inclinable17 Características del almacenamiento interior ACCESORIOS Retenedor de botellas altas El retenedor de botellas altas evita que los contenedores altos se inclinen en el compartimiento cuando se abre o se cierra la puerta del frigorífico. Para instalar, coloque a presión los extremos del retenedor sobre el borde de la pared del retenedor como se muestra en la ilustración. Soporte para artículos especiales Este diseño innovador del soporte para artículos especiales le permite guardar un paquete de seis latas de bebidas de 355 ml, una botella de vino, una botella de bebida gaseosa de dos litros o una caja de huevos. Para instalar, deslice el soporte para colocarlo en el lado izquierdo de cualquiera de las bandejas como se muestra en la ilustración. Compartimiento de productos lácteos Use el compartimiento de productos lácteos situado en la parte superior de la puerta del frigorífico para almacenamiento a corto plazo de queso, mermelada o mantequilla. El compartimiento de productos lácteos, el cual incluye una tapa que se levanta, es más frío que el área de almacenamiento abierta y ha sido diseñado para acomodar estos tipos de alimentos. Soporte para latas Los soportes para latas le permiten guardar de manera eficiente y segura hasta seis latas de bebidas de 355 ml. Bandeja de los helados La bandeja de los helados se instala en la parte superior del depósito del hielo de la máquina de hacer hielo. Le permite guardar las cajas rectangulares y redondas de sus helados favoritos.

ATENCIÓN Para evitar errores en el sistema de control de su frigorífico, no retire el imán que se encuentra detrás del compartimiento de productos lácteos. Retenedor debotellas altasSoporte paraartículosespecialesSoporte paralatasBandeja delos heladosComp. deproductoslácteos18 Distribuidor automático de hielo y agua

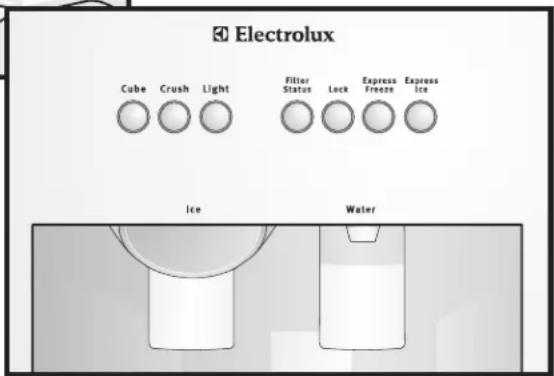

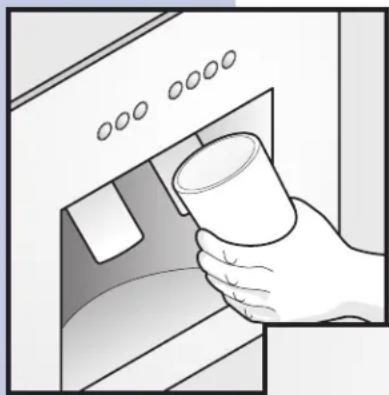

USO DEL DISTRIBUIDOR

El distribuidor automático de hielo y agua se compone de un panel de control, un espacio para los vasos y dos paletas para activar el suministro de hielo y agua. El panel de control del distribuidor se usa para el distribuidor de hielo solamente pero no para el distribuidor del agua. El panel de control también incluye opciones para iluminación, supervisión del filtro y aumento de la cantidad de hielo y congelación. Distribución de hielo Para hacer funcionar el distribuidor de hielo, seleccione en el panel de control una opción ya sea para hielo picado o cubos de hielo. Oprima un vaso contra la paleta distribuidora (hasta tan atrás como pueda para recoger todo el hielo). Para detener, retire el vaso de la paleta distribuidora. Ver los detalles para el funcionamiento de los controles del distribuidor en la página siguiente. Distribución de agua Para hacer funcionar el distribuidor del agua, oprima un vaso contra la paleta distribuidora. Para detener la salida del agua, retire el vaso de la paleta distribuidora. El agua del distribuidor no es helada. Para obtener agua más fría, primero coloque en el vaso hielo picado o cubos de hielo. Bandeja para goteos Se ha colocado una bandeja para goteos en la base del distribuidor para recibir los derrames pequeños y permitir que se evaporen. Esta bandeja para goteos es removible para su fácil limpieza. NONO NONO

Por favor no vacíe el exceso de agua y de hielo en la bandeja para goteos. Esta bandeja no tiene un desagüe.19 Distribuidor automático de hielo y agua USO DEL PANEL DE CONTROL DEL DISTRIBUIDOR Tecla ‘Cube’ (cubos de hielo) y luz indicadora Tecla ‘Crush’ (hielo picado) y luz indicadora Tecla ‘Light’ (luz del distribuidor) y luz indicadora Tecla ‘Filter Status’ (estado del filtro) y luz indicadora Tecla ‘Lock’ (bloqueo) y luz indicadora Tecla ‘Express Freeze’ y luz indicadora Tecla ‘Express Ice’ y luz indicadora Oprima la tecla para obtener cubos de hielo. La luz se ilumina de color azul. Coloque el vaso contra la paleta distribuidora tan atrás como sea posible para recibir todo el hielo. Oprima la tecla para obtener hielo picado. La luz se ilumina de color azul. Coloque el vaso contra la paleta distribuidora tan atrás como sea posible para recibir todo el hielo. Oprima la tecla para encender la luz del distribuidor. La luz se ilumina de color azul. Oprima nuevamente la tecla para apagar la luz. La luz además se enciende automáticamente cuando se distribuye hielo y/o agua. Cada vez que se usa el distribuidor, la luz se ilumina de uno de tres colores posibles para mostrar el estado del filtro de agua: Verde El filtro de agua no necesita ser cambiado. Amarilla El filtro de agua ha sido usado un 80%. Por favor solicite un filtro nuevo. Roja El filtro de agua ha sido usado un 100%. Por favor cambie el filtro tan pronto como sea posible. Después de que se haya cambiado el cartucho filtrante, oprima y mantenga oprimida la tecla ‘Filter Status’ durante 10 a 15 segundos. El distribuidor de hielo y agua puede ser bloqueado para evitar que sea usado sin autorización. Para bloquear, oprima la tecla durante 3 a 5 segundos. La luz se ilumina de color azul. Para desbloquear, oprima la tecla durante 3 a 5 segundos hasta que se apague la luz. Para congelar alimentos en forma más rápida y conservar la frescura, oprima esta tecla durante 3 a 5 segundos. La luz se ilumina de color azul.Oprima la tecla nuevamente durante 3 a 5 segundos para desactivar esta característica. Para aumentar la producción de hielo para ocasiones especiales, tales como fiestas, oprima la tecla durante 3 a 5 segundos. La luz se ilumina de color azul. Oprima la tecla nuevamente durante 3 a 5 segundos para desactivar esta característica.20 Distribuidor automático de hielo y agua CEBADO DEL SISTEMA DE SUMINISTRO DE AGUA El sistema de suministro de agua de su frigorífico incluye varias tuberías, un filtro de agua moderno, un banco de válvulas de distribución y un depósito de reserva para asegurar en todo momento suministro amplio para el distribuidor de hielo y agua. Este sistema necesita estar completamente lleno con agua cuando se conecta por primera vez a una tubería de suministro externa. Para cebar el sistema de suministro de agua: 1 Comience a llenar el depósito oprimiendo y manteniendo oprimido un vaso contra la paleta distribuidora de agua. 2 Mantenga el vaso en esta posición hasta que comience a salir agua del distribuidor. Puede demorar aproximadamente 1½ minutos. 3 Continúe distribuyendo agua durante aproximadamente 3 minutos para extraer cualquier impureza del sistema y de las conexiones de plomería (deteniéndose para vaciar el vaso como sea necesario).

CUIDADO Y FUNCIONAMIENTO DEL DISTRIBUIDOR

DE HIELO La máquina de hacer hielo, el depósito del hielo y el mecanismo de alimentación del distribuidor están ubicados en la parte superior del compartimiento del congelador. Después de que el frigorífico esté instalado en forma correcta y se haya enfriado durante varias horas, la máquina de hacer hielo puede comenzar a fabricarlo dentro de las siguientes 24 horas y puede demorar hasta dos días para llenar el depósito. IMPORIMPOR IMPORIMPOR IMPOR

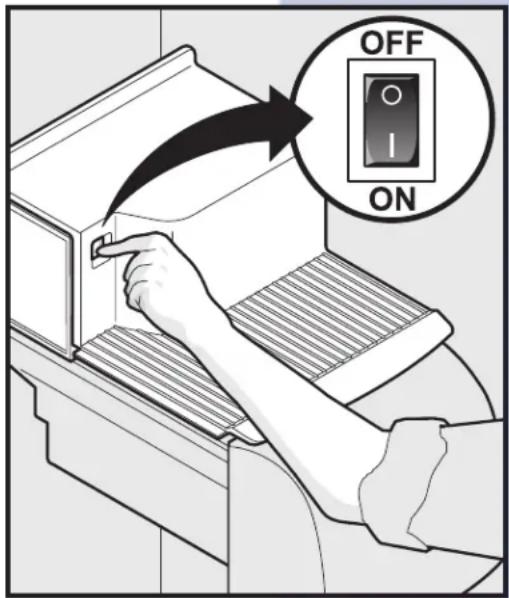

ANTEANTE ANTEANTE ANTE La máquina de hacer hielo se activa en la fábrica de modo que puede funcionar tan pronto como instale su frigorífico. Si usted no puede conectar un suministro de agua, coloque el interruptor ‘On/Off’ de la máquina de hacer hielo en la posición ‘Off’. De lo contrario, la válvula de llenado de la máquina de hacer hielo puede producir ruido cuando trate de funcionar sin agua.

ATENCIÓN Para un funcionamiento apropiado del distribuidor, la presión recomendada para el suministro de agua debe estar entre 1,4 y 6,9 bar. Una presión excesiva puede causar el mal funcionamiento del filtro de agua. NONO NONO

El distribuidor del agua tiene un dispositivo incorporado que cierra el flujo de agua después de 3 minutos de uso continuo. Para reponer este dispositivo de cierre, simplemente suelte la paleta distribuidora.

ATENCIÓN Si oprime la paleta distribuidora por más de 4 minutos el motor del distribuidor puede sobrecargarse y detenerse. El protector de sobrecarga se repone automáticamente después de 3 a 4 minutos.21 Distribuidor automático de hielo y agua Uso del distribuidor de hielo después de la instalación Antes de hacer hielo por primera vez, asegúrese de cebar el sistema de suministro de agua como se describió anteriormente. El aire atrapado en las tuberías nuevas puede impedir la producción de hielo en dos o tres ciclos. Además, si el sistema no se ha lavado, los primeros cubos de hielo pueden estar descoloridos o tener un sabor extraño. Para encender y apagar el distribuidor de hielo La producción de hielo es controlada por el interruptor ‘On/Off’ de la máquina de hacer hielo. Oprima el interruptor en la posición “O” para apagarlo y colóquelo en la posición “I” para encenderlo. Sugerencias para el distribuidor de hielo

• Los cubos de hielo almacenados durante un tiempo prolongado pueden desarrollar un sabor extraño. Vacíe el contenedor de hielo como se explica en la página siguiente.

• Sacuda ocasionalmente el depósito del hielo para separar los cubos de hielo.

• Si su frigorífico no está conectado a un suministro de agua o el suministro de agua se ha cerrado, apague la máquina de hacer hielo oprimiendo el interruptor ‘On/Off’.

• Si usted necesita una gran cantidad de hielo de una vez, es mejor sacar los cubos de hielo directamente del depósito del hielo y no a través del distribuidor.

• Los siguientes sonidos son normales cuando la máquina de hacer hielo está en funcionamiento:

• Ruido del motor en funcionamiento

• Ruido del hielo al caer en el depósito del hielo

• Apertura y cierre de la válvula del agua

• El hielo que se suelta de la bandeja

• Apague la máquina de hacer hielo cuando limpie el congelador y durante las vacaciones.

• Si usted apaga la máquina de hacer hielo durante un período de tiempo prolongado, también debe cerrar la válvula de suministro del agua. NONO NONO

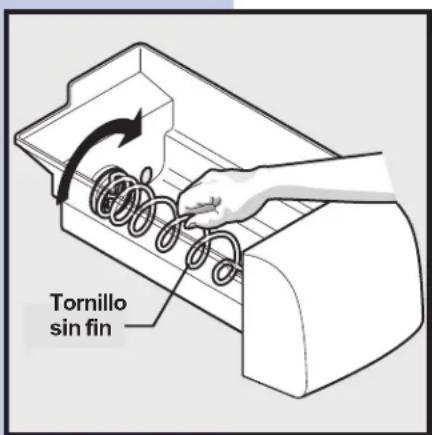

La máquina de hacer hielo también tiene una manivela de alambre incorporada que automáticamente detiene la producción de hielo cuando el depósito del hielo está lleno. Esta manivela no debe usarse para detener manualmente la máquina de hacer hielo.

ATENCIÓN Los productos químicos provenientes de un suavizador de agua defectuoso pueden dañar la máquina de hacer hielo. Si el suministro del agua a su frigorífico pasa por un suavizador, asegúrese de que el suavizador se mantenga funcionando de manera apropiada.22 Distribuidor automático de hielo y agua Limpieza del distribuidor de hielo Limpie la máquina de hacer hielo y el depósito del hielo periódicamente, particularmente antes de salir de vacaciones o de una mudanza. Para limpiar el distribuidor de hielo: 1 Apague la producción de hielo oprimiendo el interruptor ‘Off/On’ de la máquina de hacer hielo. 2 Retire el depósito del hielo levantándolo hacia arriba y sacándolo hacia afuera. 3 Vacíe y limpie cuidadosamente el depósito del hielo con un detergente suave. Enjuague con agua limpia. No use limpiadores abrasivos o ásperos. 4 Espere a que el depósito del hielo se seque completamente antes de volver a colocarlo en el congelador. 5 Retire los pedazos de hielo y limpie la bandeja del depósito de hielo y el conducto de la puerta del congelador. 6 Vuelva a colocar el depósito del hielo. Oprima el interruptor ‘On/Off’ de la máquina de hacer hielo para reanudar la producción de hielo. Retire y vacíe el depósito de hielo si:

• Se produce una falla de energía eléctrica prolongada (una hora o más) pues los cubos de hielo en el depósito comienzan a derretirse y a quedar congelados unidos atascando el mecanismo del distribuidor.

• Usted no usa el distribuidor de hielo con frecuencia. Los cubos de hielo se congelan unidos atascando el mecanismo del distribuidor. Retire el depósito del hielo y sacúdalo para aflojar los cubos o límpielo como se explicó anteriormente. Nunca use un picahielo o un instrumento afilado similar para quebrar el hielo. Esto puede dañar el depósito del hielo y el mecanismo del distribuidor.

ATENCIÓN Cuando retire el depósito del hielo, no sujete el conducto del hielo (debajo de la parte delantera del depósito) como una manija. Las superficies en el conducto del hielo pueden estar muy afiladas. IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Cuando retire el depósito del hielo, evite girar el tornillo sin fin dentro del depósito. El tornillo sin fin debe alinearse con su mecanismo impulsor cuando el depósito es colocado nuevamente en su lugar. Si usted mueve accidentalmente el tornillo sin fin, vuelva a alinearlo girándolo un cuarto de vuelta hasta que el depósito del hielo calce nuevamente en su lugar. Tornillosin fin23 Cambio de los filtros

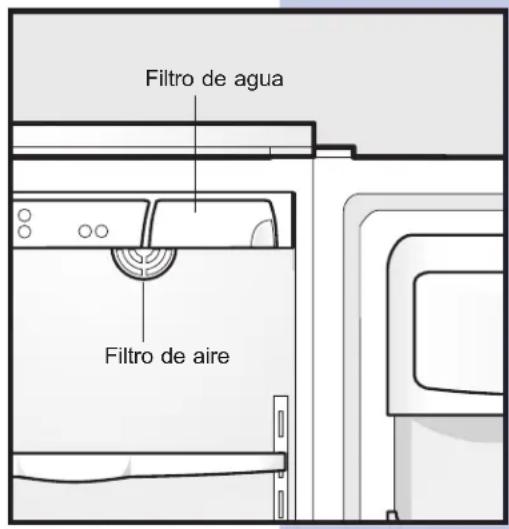

UBICACIÓN DE LOS FILTROS

Su frigorífico viene equipado con sistemas de filtrado separados para el agua y el aire. El sistema de filtrado del agua filtra toda el agua que suministran los distribuidores de agua y de hielo. El filtro de aire elimina olores e impurezas del frigorífico. Filtro de agua El filtro de agua se encuentra en la parte superior del frigorífico junto al panel del sistema de control electrónico. Vea la sección correspondiente en este manual para obtener información sobre cuándo reemplazar el filtro. Filtro de aire El filtro de aire está ubicado dentro del frigorífico en la esquina superior trasera. Vea la sección correspondiente en este manual para obtener información sobre cuándo reemplazar el filtro.

REEMPLAZO DEL FILTRO

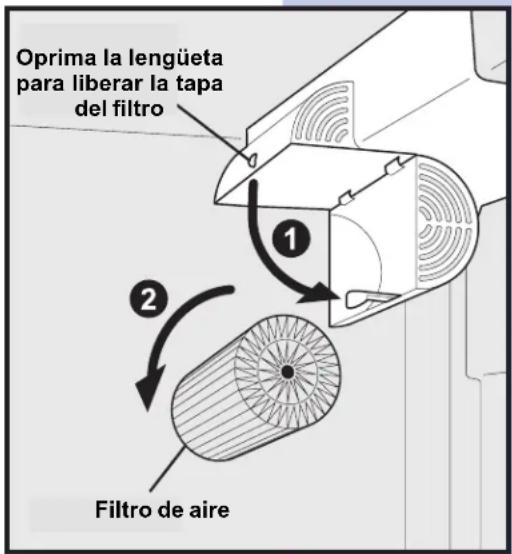

En términos generales, el filtro de aire debe ser reemplazado cada seis meses para asegurar un filtrado óptimo de los olores del frigorífico. Usted puede ajustar este período de tiempo de acuerdo con los tipos y cantidades de alimentos que almacene normalmente en su frigorífico. Para reemplazar el filtro: 1 Oprima la lengüeta en forma de burbuja que se encuentra en un costado de la caja del filtro de aire. La mitad inferior de la caja se abre hacia abajo. 2 Retire el filtro usado y descártelo. 3 Desempaque el filtro nuevo y colóquelo en la mitad inferior de la caja del filtro. 4 Empuje la mitad inferior de la caja del filtro hacia arriba hasta que encaje en su posición cerrada. 5 Oprima y mantenga oprimida la tecla ‘Filter Reset’ (Restablecer el filtro) en el panel de control electrónico durante 3 segundos. Una vez se restablece el estado del filtro, la luz indicadora ‘Filter OK’ (Filtro en buen estado) se enciende. 6 Oprima y mantenga oprimida la tecla ‘Filter Reset’ (Restablecer el filtro) durante 3 segundos nuevamente para apagar el sistema de estado del filtro. Filtro de aireFiltro de agua NONO NONO

El panel de control electrónico que se encuentra en la parte superior del frigorífico incluye controles para monitorear el estado del filtro de aire. Vea la sección anterior para mayor información sobre estos controles. Oprima la lengüetapara liberar la tapadel filtroFiltro de aire24 Cambio de los filtros

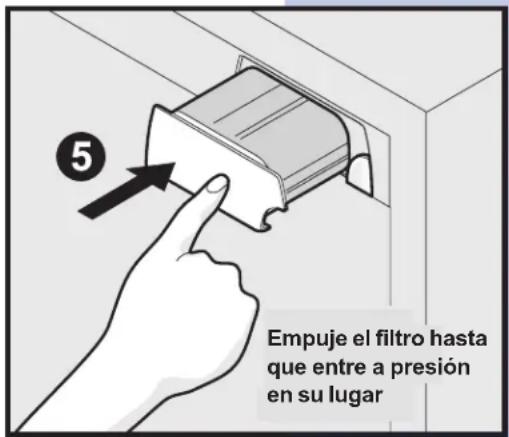

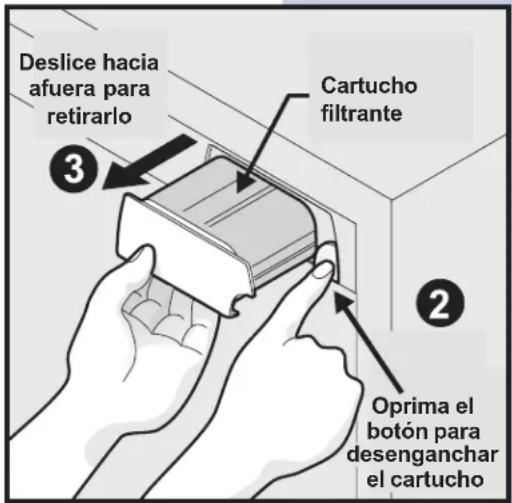

REEMPLAZO DEL FILTRO DE AGUA

Por lo general, usted debe cambiar el filtro de agua cada seis a nueve meses para asegurar la mejor calidad de agua posible. La luz de estado del filtro en el panel de control del distribuidor le avisa que debe reemplazar el filtro después de que hayan pasado 1.514 litres de agua a través del sistema. Si su frigorífico no ha sido usado por un período de tiempo (durante una mudanza por ejemplo), cambie el filtro antes de reinstalar el frigorífico. Otra información acerca del filtro de agua moderno El sistema filtrante del agua y del hielo pure advantage

o pure advantage plus ha sido probado y certificado por NSF International, el organismo de certificación sin fin de lucro reconocido a nivel nacional para la seguridad de la salud pública. El sistema filtrante está probado y certificado de acuerdo con las normas 42 y 53 de la ANSI/NSF. Para especificaciones detalladas vea la hoja de datos de rendimiento que se incluyó con el producto. Este sistema no puede ser usado en agua que es microbiológicamente no segura o con agua cuya calidad es desconocida a menos que el agua haya sido desinfectada en forma adecuada antes o después de pasar por el sistema de filtración. Resultados de la prueba y la certificación NSF:

• Capacidad nominal - 1.514 litros

• Flujo de servicio nominal - 1,9 litros por minuto

• Presión de régimen máxima - 6,9 bar

• Temperatura máxima de funcionamiento - 37,8° C Para reemplazar el filtro de agua: No es necesario cerrar el suministro del agua para cambiar el filtro. Esté preparado para limpiar cualquier pequeña cantidad de agua que pueda salir durante el reemplazo del filtro. En la parte inferior, el filtro tiene dos agujeros pequeños de desagüe, por lo tanto asegúrese de quitar cualquier alimento que esté guardado en la bandeja superior. NONO NONO

Las juntas tóricas de un filtro de agua nuevo están lubricadas. Para asegurar un cierre hermético por favor no retire este lubricante. NONO NONO

El sistema del hielo y del agua puede también funcionar sin filtración si usted usa una derivación en vez de un cartucho filtrante. Póngase en contacto con el Centro de Atención al Cliente de Electrolux (Electrolux Customer Care Center) para pedir el componente de derivación (Pieza No. 240396701).25 Cambio de los filtros 1 Coloque el interruptor de la máquina de hacer hielo en la posición ‘Off’ (Vea la sección correspondiente para más detalles sobre cómo apagar la máquina de hacer hielo). 2 Para desconectar el filtro oprima el botón de desenganche situado a la derecha del cartucho filtrante. 3 Deslice derecho hacia afuera de la caja el cartucho filtrante antiguo y descártelo. 4 Desempaque el cartucho filtrante nuevo y deslícelo suavemente hacia la caja del filtro hasta que se detenga contra el conector a presión en la parte trasera de la caja. 5 Empuje firmemente hasta que el filtro entre a presión en su lugar. Cuando esté completamente enganchado, la parte delantera del cartucho filtrante debe quedar al ras con el botón de desenganche del filtro. 6 Coloque el interruptor de la máquina de hacer hielo en la posición ‘On’ (ver página 21 para más detalles sobre como activar la máquina de hacer hielo). 7 Oprima un vaso contra el distribuidor del agua a la vez que verifica si hay escape en la caja del filtro. Es normal cualquier gorgoteo o chisporroteo que ocurra a medida que el sistema hace salir el aire fuera del sistema del distribuidor. 8 Después de llenar un vaso de agua, continúe limpiando el sistema durante aproximadamente tres minutos. 9 Oprima y mantenga oprimido durante 3 segundos el botón ‘Filter Status’ (Estado del Filtro) en el panel de control del distribuidor de hielo y agua. La luz destella de color rojo, amarillo y verde para indicar que el estado del filtro se ha reactivado. Almacenamiento de alimentos y ahorro de energía

SUGERENCIAS PARA ALMACENAR ALIMENTOS

Almacenamiento en el frigorífico

• Mantenga el frigorífico entre 1,1° C y 4,4° C con una temperatura óptima de 2,8° C (vea la sección correspondiente para más información acerca de los ajustes de la temperatura).

• Evite colocar demasiados alimentos en las bandejas del frigorífico, pues esto reduce la circulación del aire y causa enfriamiento no uniforme. Frutas y verduras

• Guarde las frutas y verduras en los cajones de las verduras, donde la humedad atrapada ayuda a conservar su calidad durante períodos de tiempo más largos. CartuchofiltranteDeslice haciaafuera pararetirarloEmpuje el filtro hastaque entre a presiónen su lugarOprima elbotón paradesengancharel cartucho26 Almacenamiento de alimentos y ahorro de energía Carne

• Envuelva la carne de res y la carne de ave cruda en forma segura de modo que no ocurra escape ni contaminación de otros alimentos o superficies.

• Use el cajón de la carne para almacenamiento a corto plazo. Cualquier carne que vaya ser guardada por más de dos días debe congelarse. Almacenamiento de alimentos congelados

• Mantenga el congelador a una temperatura de -18° C o inferior (vea la sección correspondiente para más información acerca de los ajustes de la temperatura).

• Un congelador funciona en forma más eficiente cuando se utiliza 2/3 de su capacidad. Envoltura de los alimentos para su congelación

• Para reducir a un mínimo la deshidratación de los alimentos y el deterioro de la calidad, use papel de aluminio, envoltura para congelador o bolsas de congelador o contenedores herméticos. Saque todo el aire que sea posible de los paquetes y séllelos en forma hermética. El aire atrapado puede secar los alimentos, cambiarles el color y desarrollar un mal sabor (quemadura de congelador).

• Envuelva las carnes de res y de pollo frescas con envoltura para congelador apropiada antes de congelarlas.

• No congele carne que se ha descongelado completamente. Almacenamiento en el congelador

• Evite agregar de una sola vez demasiados alimentos tibios en el congelador. Esto sobrecarga el congelador, disminuye la velocidad de congelación y puede elevar la temperatura de los alimentos congelados.

• Deje un espacio entre los paquetes de modo que el aire frío pueda circular libremente, permitiendo que los alimentos se congelen lo más pronto posible.

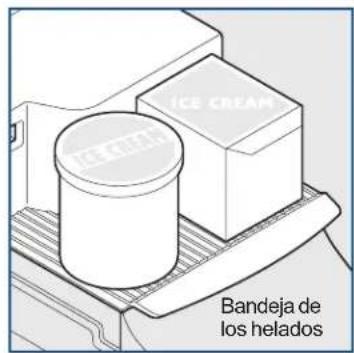

• Evite guardar alimentos difíciles de congelar, tales como helados y jugo de naranja en los compartimientos de la puerta del congelador. Estos alimentos se conservan mejor en el interior del congelador donde hay una menor variación de la temperatura. SUGERENCIAS PARA EL AHORRO DE ENERGÍA Instalación

• Ubique el frigorífico en la parte más fresca de la habitación, alejado de la luz directa del sol y de las tuberías o rejillas de la calefacción. No coloque el frigorífico cerca de los electrodomésticos que produzcan calor tales como una estufa, un horno o un lavavajillas. Si esto no es posible, instale una sección de los armarios o una capa de aislamiento entre los dos electrodomésticos para contribuir al mejor funcionamiento del frigorífico.

• Nivele el frigorífico de modo que las puertas cierren herméticamente. Almacenamiento de alimentos

• No coloque demasiados artículos en el frigorífico ni bloquee los respiraderos del aire frío. Si lo hace, el frigorífico debe funcionar por períodos más prolongados y usar más energía.

• Cubra los alimentos y seque los envases antes de colocarlos en el frigorífico. Esto reduce la acumulación de humedad dentro del artefacto.

• Organice el frigorífico a fin de reducir la apertura frecuente de la puerta. Saque tantos artículos como necesite de una sola vez y cierre la puerta tan pronto como sea posible.27 Sonidos y señales normales del funcionamiento EXPLICACIÓN DE LOS SONIDOS QUE PUEDE OÍR Su nuevo frigorífico de alta eficiencia puede emitir sonidos que no son familiares. Estos sonidos normalmente indican que su frigorífico está funcionando en forma correcta. Algunas superficies de los pisos, las paredes y los armarios de la cocina pueden hacer que estos sonidos sean más notorios. A continuación se incluye una lista de los principales componentes de su frigorífico y de los sonidos que puedan producir: A Evaporador El refrigerante a través del evaporador puede crear un sonido como de hervor o gorgoteo. B Ventilador del evaporador Usted puede oír cuando el aire es forzado a través del frigorífico por el ventilador del evaporador. C Calentador de descongelación Durante los ciclos de descongelación, el agua que gotea en el calentador de descongelación puede causar un sonido de chisporroteo o crepitación. Después de la descongelación puede producirse un ruido seco. D Máquina de hacer hielo automática Cuando el hielo ha sido producido, usted puede oír cuando los cubos caen en el depósito del hielo. E Control del frío y control automático de descongelación Estas piezas pueden producir un ruido seco o un chasquido cuando se enciende y se apaga el sistema de enfriamiento. F Ventilador del condensador Se puede oír el aire al ser forzado a través del condensador. G Compresor Los compresores modernos de alta eficiencia funcionan mucho más rápido que en el pasado. El compresor puede tener un murmullo agudo o un sonido modulado. H Válvula del agua Produce un zumbido cada vez que se abre para llenar la máquina de hacer hielo. I Bandeja de desagüe (no removible) Se puede oír el agua que gotea en la bandeja durante el ciclo de descongelación. J Condensador El aire forzado puede producir sonidos mínimos. K Amortiguador motorizado Puede producir un leve murmullo durante el funcionamiento. NONO NONO

La espuma de ahorro de energía de su frigorífico no es antiacústica. IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Durante el ciclo de descongelación automática, es normal ver un reflejo rojo en los respiraderos de la pared trasera de su congelador.28 Cuidado y limpieza

PROTEGIENDO SU INVERSIÓN

El frigorífico debe mantenerse limpio para que conserve su aspecto y se evite la acumulación de olores. Limpie inmediatamente cualquier derrame y limpie el congelador y el frigorífico por lo menos dos veces al año. Durante la limpieza, tome las siguientes atenciones:

• Nunca use esponjas de restregar metálicas, escobillas, limpiadores abrasivos o soluciones alcalinas fuertes en ninguna de las superficies.

• No lave ninguna pieza removible en el lavavajillas.

• Siempre desenchufe el cordón eléctrico del tomacorriente mural antes de la limpieza.

• Retire a mano las etiquetas adhesivas. No use hojas de afeitar ni ningún otro instrumento afilado que pueda rayar la superficie del electrodoméstico.

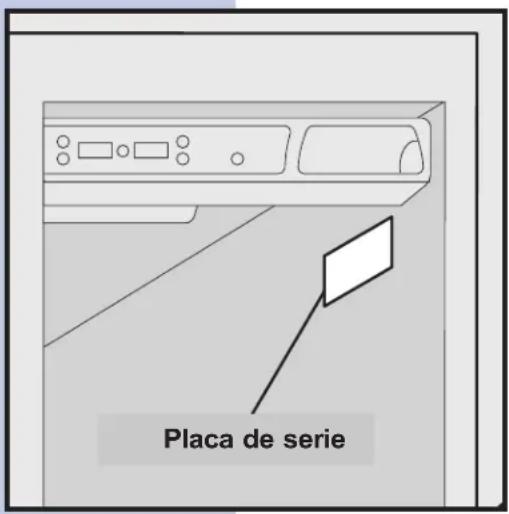

• No retire la placa de serie. Consulte la guía en la página siguiente para obtener detalles sobre el cuidado y limpieza de áreas específicas de su frigorífico. NONO NONO

Cuando usted apaga el enfriamiento mediante los controles de la temperatura, la electricidad a las luces y a otros componentes eléctricos continúa hasta que usted no desenchufe el cordón del tomacorriente mural.

• Tire del frigorífico derecho hacia afuera para moverlo. Si lo mueve de lado a lado puede dañar el revestimiento del piso. Tenga cuidado de no mover el frigorífico más allá de las conexiones de plomería.

• Los objetos húmedos se pegan en las superficies frías de metal. No toque la superficie refrigerada con las manos mojadas o húmedas. IMPORIMPOR IMPORIMPOR IMPOR

ANTEANTE ANTEANTE ANTE Si usted almacena o mueve su frigorífico en temperaturas de congelación, asegúrese de desaguar completamente el sistema de suministro de agua. De lo contrario pueden ocurrir escapes de agua cuando el frigorífico sea puesto de nuevo en servicio. Póngase en contacto con un representante de servicio para realizar esta operación.29 Cuidado y limpieza SUGERENCIAS PARA EL CUIDADO Y LA LIMPIEZA

SUGERENCIAS PARA LAS VACACIONES Y MUDANZAS

Vacaciones cortas Vacaciones largas Mudanza

• Deje el frigorífico funcionando durante vacaciones de 3 semanas o menos de duración.

• Consuma todos los alimentos perecederos del frigorífico.

• Apague la máquina automática de hacer hielo y vacíe el depósito del hielo, incluso si sólo se ausenta por unos pocos dias.

• Retire todos los alimentos y el hielo si se va a ausentar por un mes o más tiempo.

• Apague el sistema de enfriamiento y desenchufe el cordón eléctrico.

• Apague la máquina automática de hacer hielo y cierre la válvula de suministro de agua.

• Limpie bien el interior del frigorífico.

• Deje ambas puertas abiertas para evitar la acumulación de olores y de moho. Bloquee las puertas abiertas, si es necesario.

• Retire todos los alimentos y el hielo.

• Si usa una carretilla, cargue el frigorífico por el costado.

• Ajuste los tornillos niveladores completamente hacia arriba para protegerlos durante el desplazamiento o mudanza.

• Cubra el gabinete con material acolchado para evitar rayar la superficie. Suceso Sugerencias Interior y revestimiento de la puerta Juntas de la puerta Cajones y compartimientos Bandejas de vidrio Rejilla inferior Exterior y manijas Exterior y manijas (modelos de acero inoxidable solamente)

• Accesorio de la aspiradora

• Limpiadores de acero inoxidable

• Use 2 cucharadas de bicarbonato en 946 mL de agua tibia.

• Asegúrese de exprimir el exceso de agua de la esponja o del paño antes de limpiar el área alrededor de los controles, del foco o de cualquier pieza eléctrica.

• Limpie las juntas con un paño suave y limpio.

• Use un paño suave para limpiar los rodillos y rieles de los cajones.

• No lave ningún artículo removible (depósitos, cajones, etc.) en el lavavajillas.

• Espere a que el vidrio se entibie a temperatura ambiente antes de sumergirlo en agua tibia.

• Aspire el polvo de la parte delantera de la rejilla inferior.

• Retire la rejilla inferior.

• Aspire la parte trasera y límpiela con una esponja o paño con jabón. Enjuague y seque.

• No use limpiadores comerciales domésticos, amoníaco ni alcohol para limpiar las manijas.

• Use un paño suave para limpiar las manijas lisas.

• No limpie con un paño seco las puertas lisas.

• Limpie la parte delantera y las manijas de acero inoxidable con un paño y agua jabonosa no abrasiva. Enjuague con agua limpia y un paño suave.

• Limpie las manchas difíciles con una toalla de papel empapada en amoníaco. Use un limpiador para acero inoxidable no abrasivo. Estos limpiadores pueden ser comprados en la mayoría de las tiendas de departamentos o tiendas de reparaciones de casas. Siempre siga las instrucciones del fabricante.

• NOTA: Siempre limpie y seque a favor del grano para evitar rayaduras.

• Lave el resto de los armarios con agua tibia y detergente líquido suave. Enjuague bien y seque con un paño suave y limpio. Pieza Agentes de la limpieza Sugerencias y precauciones30 Cuidado y limpieza

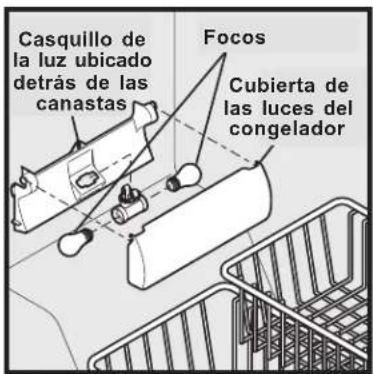

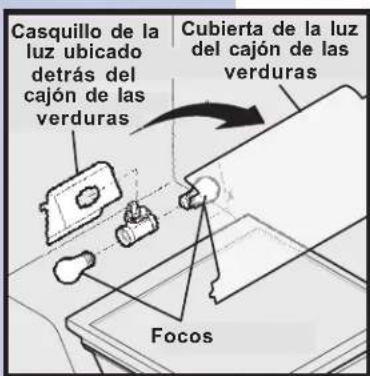

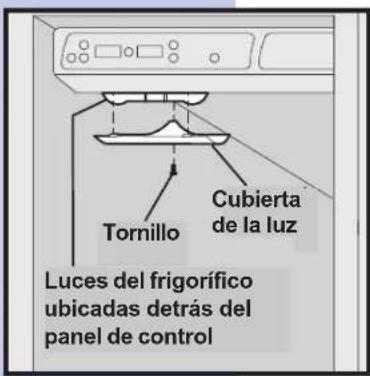

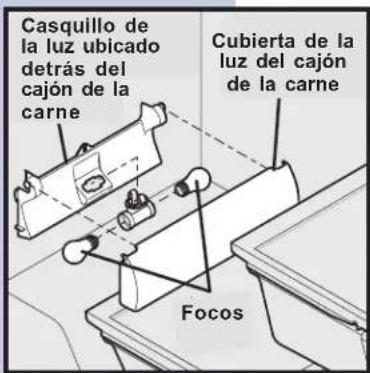

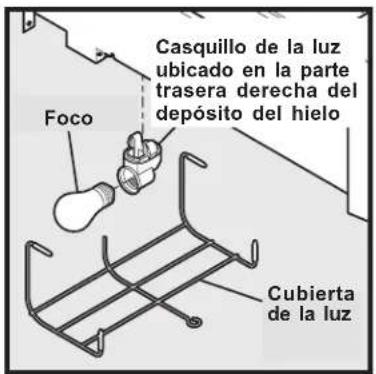

REEMPLAZO DE LOS FOCOS

Tanto el compartimiento del congelador como el frigorífico tienen focos que necesitan ser reemplazados de vez en cuando. Algunas luces tienen cubiertas que usted necesita quitar para reemplazar los focos. Siempre use focos diseñados para iluminar electrodomésticos. Para reemplazar los focos: 1 Desenchufe el cordón eléctrico del frigorífico. 2 Use guantes como protección contra posibles vidrios rotos. 3 Retire la cubierta de la luz, si es necesario. 4 Destornille el foco antiguo y reemplácelo con un foco para electrodomésticos del mismo tipo y del mismo wataje. 5 Vuelva a colocar la cubierta de la luz, si es necesario. 6 Enchufe el cordón eléctrico del frigorífico.

ATENCIÓN Use guantes cuando reemplace los focos para evitar cortaduras. TornilloCubiertade la luzLuces del frigoríficoubicadas detrás delpanel de controlCubierta de laluz del cajónde la carneCasquillo dela luz ubicadodetrás delcajón de lacarne Foco Cubierta de la luzdel cajón de lasverdurasCasquillo de laluz ubicadodetrás delcajón de lasverdurasFocosFocosCasquillo dela luz ubicadodetrás de lascanastasFocosCubierta delas luces delcongeladorCubiertade la luzCasquillo de la luzubicado en la partetrasera derecha deldepósito del hielo31 Soluciones a problemas comunes ANTES DE SOLICITAR SERVICIO... Si usted experimenta un problema con su frigorífico u observa algún comportamiento o estado que usted no comprenda, generalmente puede evitar llamar a su representante de servicio si consulta esta sección para encontrar una solución. La tabla siguiente incluye información sobre problemas comunes, sus posibles causas y las soluciones sugeridas. Funcionamiento del frigorífico Problema Causa SoluciónEl compresor nofunciona.El frigorífico funcionademasiado o durantemucho tiempo.El compresor nofunciona.Los indicadoresdigitales detemperatura estándestellando.• Encienda el sistema de enfriamiento. Vea la sección correspondiente la ubicación del botón ‘On/Off’ del sistema de enfriamiento.• Esto es normal en un frigorífico con descongelaciónautomática. El ciclo de descongelación ocurre periódicamente,con una duración aproximada de 30 minutos.• Asegúrese de enchufarlo.• Revise/vuelva a posicionar el disyuntor o reemplace elfusible con un fusible de acción retardada de 15 amp.• Revise las luces del hogar. Llame a su compañía deelectricidad local.• Es normal que el frigorífico funcione con más esfuerzobajo estas condiciones.• El frigorífico demora aproximadamente 8 a 12 horas enenfriarse completamente de nuevo.• El funcionamiento de la máquina de hacer hielo hace que elfrigorífico funcione un poco más de tiempo.• El aire caliente que entra al frigorífico lo hace funcionarmás. Abra las puertas con menos frecuencia.• Asegúrese de que el frigorífico esté nivelado. Evite que losalimentos y envases bloqueen la puerta. Ver en la secciónProblema Apertura/Cierre de las puertas/cajones.• Coloque el ajuste del frigorífico en un ajuste más tibio hastaque la temperatura del frigorífico sea satisfactoria. Espere24 horas para que la temperatura se estabilice.• Limpie o cambie la junta. Las pérdidas a través de la junta dela puerta pueden causar que el frigorífico funcione por períodosmás prolongados para mantener la temperatura deseada.• Esto es normal. El frigorífico se enciende y se apagapara mantener la temperatura deseada.• Llame a su representante de servicio Electrolux, quienpuede interpretar cualquier mensaje o códigos numéricosque destellen en los indicadores digitales.• El sistema de enfriamiento estáapagado.• El frigorífico está en el ciclo dedescongelación.• El enchufe está fuera deltomacorriente.• Un fusible del hogar está quemadoo un disyuntor disparado.• Falla de corriente eléctrica.• La temperatura de la habitación oel tiempo afuera es demasiadocaliente.• El frigorífico ha sido recientementedesenchufado por un período detiempo.• La máquina de hacer hielo estáfuncionando.• Las puertas son abiertas condemasiada frecuencia o se dejanabiertas por mucho tiempo.• La puerta del frigorífico o delcongelador puede estarligeramente abierta.• El control del frigorífico (que seencuentra en el compartimiento delfrigorífico) está en un ajustedemasiado frío.• La junta del frigorífico o delcongelador está sucia, gastada,agrietada o mal ajustada.• El sistema de control electrónicoestá manteniendo el frigorífico auna temperatura constante.• El sistema de control electrónicoha detectado un problema derendimiento.32 Soluciones a problemas comunes Temperaturas demasiado frías Problema Causa Solución La temperatura en el congelador es demasiado fría y la temperatura en el frigorífico es satisfactoria. La temperatura en el frigorífico es demasiado fría y la temperatura en el congelador es satisfactoria. Los alimentos guardados en los cajones se congelan. Los alimentos guardados en el cajón de la carne (algunos modelos) se congela.

• Coloque el control del congelador en un ajuste más tibio. Espere 24 horas para que la temperatura se estabilice.

• Coloque el control del frigorífico en un ajuste más tibio. Espere 24 horas para que la temperatura se estabilice.

• Ver la solución indicada anteriormente.

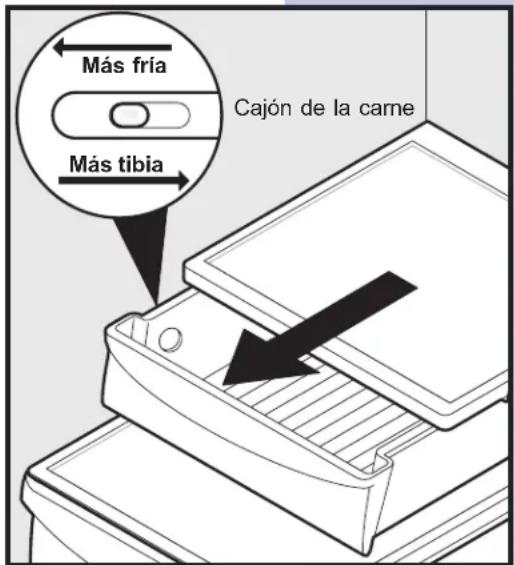

• Coloque el control del cajón de la carne en un ajuste más tibio. La carne debe ser guardada a una temperatura justo bajo el punto de congelación del agua para que se conserve fresca por un mayor tiempo. Es normal que se formen cristales de hielo debido al contenido de humedad de la carne.

• El control del congelador está en un ajuste demasiado frío.

• El control del frigorífico está en un ajuste demasiado frío.

• El control del frigorífico está en un ajuste demasiado frío.

• El control del cajón de la carne está en un ajuste demasiado frío. Agua/Humedad/Escarcha dentro del frigorífico Se acumula agua en el interior de las paredes del frigorífico. Se junta agua en el lado inferior de la tapa del cajón. Se junta agua en el lado inferior del cajón.

• Aumenta la acumulación de escarcha y transpiración interna.

• Ver en la sección Problema Apertura/Cierre de las puertas/ cajones.

• Abra la puerta con menos frecuencia.

• Mantenga los alimentos cubiertos.

• No es raro que haya humedad en la parte inferior de la tapa.

• Mover el control de humedad (algunos modelos) a un ajuste más bajo.

• Seque los alimentos antes de colocarlos en el cajón. El agua que se junta en el fondo del cajón es normal.

• El tiempo está caluroso y húmedo.

• La puerta está ligeramente abierta.

• La puerta se abre a menudo o por mucho tiempo.

• Contenedores de alimentos abiertos.

• Las verduras contienen y despiden humedad.

• Las verduras y las frutas lavadas se desaguan cuando están en el cajón. Problema Causa Solución Temperaturas demasiado tibias La temperatura en el congelador o frigorífico es demasiado tibia. La temperatura en el congelador es demasiado tibia. La del frigorífico es satisfactoria. La temperatura en el frigorífico es demasiado tibia. La temperatura en el congelador es satisfactoria. La temperatura en el cajón de la carne (algunos modelos) es demasiado tibia.

• Las puertas son abiertas con demasiada frecuencia o por mucho tiempo.

• La puerta está ligeramente abierta.

• El control del congelador está ajustado a una temperatura demasiado tibia.

• El control del frigorífico está ajustado a una temperatura demasiado tibia.

• El control del cajón para carne está ajustado a una temperatura demasiado tibia. Problema Causa Solución

• El aire caliente entra al frigorífico cuando la puerta está abierta. No abra la puerta tan a menudo.

• Ver en la sección Problema Apertura/Cierre de las puertas/ cajones.

• Coloque el control del congelador en un ajuste más frío. Espere 24 horas para que la temperatura se estabilice.

• Coloque el control del frigorífico en un ajuste más frío. Espere 24 horas para que la temperatura se estabilice.

• Coloque el control del cajón de la carne en un ajuste más frío.33 Soluciones a problemas comunes La máquina de hacer hielo no hace hielo. La máquina de hacer hielo no hace suficiente hielo. La máquina de hacer hielo no deja de hacer hielo. La máquina de hacer hielo no separa los cubos. El hielo tiene olor y gusto desagradables.

• Mueva el interruptor de encendido a la posición “ON.”

• Conecte el suministro de agua. (Consulte las instrucciones de instalación).

• Abra la llave del agua.

• Ver en la sección Problema Temperaturas demasiado tibias.

• Cierre la válvula del agua del hogar. Retire la válvula. Asegúrese de que la válvula no sea del tipo autoperforante. Limpie la válvula, reemplace la válvula de ser necesario.

• Si no está funcionando, el cartucho filtrante del hielo y del agua está obstruido o restringido y debe ser reemplazado.

• Empuje firmemente hasta que el filtro de agua entre a presión en su lugar.

• La máquina de hacer hielo debe producir aproximadamente 1,8 a 2,2 kg de hielo cada 24 horas. La opción Express Ice debe producir hasta 2,7 kg de hielo cada 24 horas.

• Ver en la sección Problema Temperaturas demasiado tibias.

• Abra la llave del agua del hogar.

• Si es así, reemplace el cartucho filtrante del hielo y del agua.

• Saque el artículo y desenganche la manecilla. Saque los cubos de hielo que estén congelados sobre la manecilla.

• Saque y sacuda el depósito del hielo para separar los cubos.

• El cartucho filtrante del hielo y del agua puede estar obstruido. Reemplace el cartucho.

• Cubra bien los alimentos. Descarte el hielo antiguo. La máquina de hacer hielo producirá un lote fresco.

• Agregue un filtro a la tubería de suministro. Consulte a una compañía de tratamiento de agua.

• Descarte el hielo antiguo.

• El interruptor de encendido de la máquina de hacer hielo está en la posición “OFF.”

• El suministro de agua no está conectado al frigorífico.

• La válvula de la tubería de agua del hogar no está abierta.

• El congelador no está lo suficientemente frío.

• La válvula del suministro de agua en el frigorífico está bloqueada por materias extrañas. Si la válvula es del tipo autoperforante, puede que no haya creado un agujero de tamaño suficiente en el tubo para que el agua pase a través del mismo.

• Verifique que el distribuidor de agua esté funcionando.

• El filtro de agua no está bien asentado.

• La máquina de hacer hielo está produciendo menos hielo de lo esperado.

• El congelador no está lo suficientemente frío.

• La llave del agua del hogar no está completamente abierta.

• Verifique si el distribuidor del agua está funcionando más lentamente que lo normal.

• La manecilla de alambre de la máquina de hacer hielo está aplastada hacia abajo por un artículo en el congelador.

• Los cubos de hielo no están siendo usados con suficiente frecuencia.

• Los cubos de hielo son huecos o más pequeños de lo normal.

• El hielo ha tomado el olor o el sabor de algún alimento con olor fuerte guardado en el frigorífico o en el congelador.

• El agua que va a la máquina de hacer hielo tiene gusto o sabor malo.

• Los cubos de hielo no están siendo usados con suficiente frecuencia. Problema Causa Solución Máquina de hacer hielo automática Agua/Humedad/Escarcha fuera del frigorífico Problema Causa Solución Se forma humedad en la parte exterior del frigorífico o entre las puertas.

• Esto es normal en tiempo húmedo. Cuando el tiempo no esté tan húmedo esta humedad debería desaparecer.

• Ver en la sección Problemas Apertura/Cierre de las puertas/cajones.

• El tiempo está húmedo.

• La puerta está ligeramente abierta permitiendo que el aire frío del interior del frigorífico se una al aire tibio de afuera.34 Soluciones a problemas comunes Distribuidor del agua El distribuidor no distribuye agua. El agua tiene un sabor y/u olor extraño. La presión del agua es extremadamente baja.

• Conecte el suministro de agua.

• Abra la llave de la tubería de agua del hogar. Ver en la sección Problema - La máquina de hacer hielo no hace hielo.

• Asegúrese de cerrar la puerta del congelador.

• Reemplace el cartucho filtrante.

• Empuje el filtro hasta que escuche un chasquido. El filtro debe quedar al ras con el gabinete.

• Saque y descarte 10 a 12 vasos de agua para refrescar el suministro.

• Conecte el frigorífico a la tubería de agua fría que suministra agua a la llave de la cocina.

• Para mejores resultados, use una tubería de cobre para la conexión del agua.

• Póngase en contacto con una planta de tratamiento de agua para solicitar ayuda.

• Solicite a un técnico que eleve la presión de puesta en marcha y de corte en el sistema de la bomba del agua (sistemas con pozos solamente).

• Es normal para un sistema de osmosis inversa estar a menos de 1,4 bar durante la fase regenerativa.

• El suministro de agua no está conectado al frigorífico.

• La llave de la tubería de agua del hogar no está abierta.

• La puerta del congelador no está cerrada.

• El cartucho filtrante del hielo y del agua está obstruido.

• El filtro delantero no está completamente instalado, si lo tiene.

• El agua ha estado en el depósito por un período de tiempo largo.

• El frigorífico no está debidamente conectado a la tubería de agua fría.

• La tubería usada en el agua del hogar y la instalación del frigorífico pueden afectar el sabor y el olor del agua.

• El agua tiene un alto contenido de minerales.

• Las presiones de cierre y de puesta en marcha son demasiado bajas (sistemas con pozos solamente).

• El sistema de osmosis inversa está en la fase regenerativa. Problema Causa Solución Distribuidor de hielo El distribuidor de hielo no distribuye hielo. El distribuidor de hielo está obstruido.

• Conecte el suministro de agua.

• Cuando caiga el primer hielo en el depósito, el distribuidor comenzará a funcionar.

• Gire el control del congelador a un ajuste más elevado de manera que se puedan hacer cubos de hielo. Cuando el primer lote de hielo sea hecho, el distribuidor comenzará a funcionar.

• Abra la llave y deje pasar suficiente tiempo para que el hielo se haga. Cuando el hielo sea hecho, el distribuidor comenzará a funcionar.

• Asegúrese de que la puerta del congelador esté cerrada.

• El motor está sobrecargado. El protector de sobrecarga del motor se reposicionará en aproximadamente 3 minutos. El hielo entonces comenzará a caer.

• Saque el depósito del hielo, descongele y vacíe su contenido. Limpie el depósito, séquelo y vuélva a colocarlo en su lugar. Cuando se haga el hielo nuevo, el distribuidor debería funcionar.

• Saque los cubos de hielo que están obstruyendo el distribuidor.

• Use el distribuidor a menudo para que los cubos no se congelen juntos.

• El cartucho filtrante del hielo y del agua puede estar obstruido. Reemplace el cartucho filtrante. El sistema distribuidor funciona mejor con una presión de agua de 1,4 a 6,9 bar. Las presiones del agua de pozo deben estar dentro de estos límites.

• El suministro del agua no está conectado al frigorífico.

• El depósito del hielo está vacío.

• La temperatura en el congelador está demasiado tibia.

• La llave de la tubería de agua del hogar no está abierta

• La puerta del congelador no está cerrada.

• La palanca que distribuye el hielo se ha mantenido oprimida por más de 4 a 5 minutos.

• El hielo se ha derretido y congelado alrededor del tornillo sin fin debido al uso poco frecuente, a las fluctuaciones de la temperatura y/o a fallas de electricidad.

• Los cubos de hielo están obstruidos entre la máquina de hacer hielo y la parte trasera del depósito.

• Los cubos de hielo se han congelado juntos.

• Los cubos de hielo son huecos o más pequeños de lo normal. Problema Causa Solución35 Soluciones a problemas comunes Olores en el frigorífico El interior está sucio. • Ver la sección Sugerencias de cuidado y limpieza.

• Cubra los alimentos.

• El interior necesita ser limpiado.

• Existen alimentos con olor fuerte en el frigorífico o congelador. Problema Causa Solución Apertura/Cierre de las puertas/cajones La(s) puerta(s) no cierra(n). Los cajones son difíciles de mover.

• Cierre la puerta firmemente.

• Asegúrese de que el piso esté nivelado y firme y que pueda soportar el frigorífico adecuadamente. Póngase en contacto con un carpintero para corregir los pisos inclinados o hundidos.

• Asegúrese de que el piso esté nivelado y firme y que pueda soportar el frigorífico adecuadamente. Póngase en contacto con un carpintero para corregir los pisos inclinados o hundidos.

• Coloque menos alimentos en el cajón. Limpie el cajón, los rodillos y el riel.

• Ver la sección Sugerencias de cuidado y limpieza.

• La puerta fue cerrada demasiado fuerte causando que quedara ligeramente abierta.

• El frigorífico no está nivelado. Se mece en el piso cuando se mueve ligeramente.

• El frigorífico está tocando la pared o los armarios.

• El alimento está tocando la parrilla en la parte superior del cajón.

• El riel por el cual se desliza el compartimiento está sucio. Problema Causa Solución La luz no está encendida La luz no está encendida.

• Ver Reemplazo de los focos en la sección Cuidado y limpieza.

• Suelte el interruptor de la luz situado dentro del compartimiento del congelador.

• Ver la sección Problema, Funcionamiento de su frigorífico.

• Vuelva a instalar el imán.

• Cierre y abra nuevamente la(s) puerta(s) para activar las luces.

• El foco está quemado.

• El interruptor de la luz está atascado.

• No llega corriente eléctrica al frigorífico.

• El sistema de control ha desactivado las luces porque el imán instalado detrás del compartimiento de productos lácteos (en la puerta del frigorífico) ha sido retirado.
