CA114251 - Cucina CONSTRUCTA - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo CA114251 CONSTRUCTA in formato PDF.
| Tipo di prodotto | Piano cottura a gas da incasso |
| Marca | Constructa |
| Modello | CA114251 |
| Categoria | Cucina (piano cottura) |
| Numero di bruciatori | 4 (wok, rapido, semi-rapido, ausiliario) |
| Accensione | Automatica a candele (richiede una presa elettrica) |
| Sicurezza | Termocoppia (sicurezza fiamma) su ogni bruciatore |
| Alimentazione | Gas (naturale, butano o propano) + 220-240 V per accensione |
| Bruciatore wok (potenza max) | Non specificata nel manuale |
| Bruciatore rapido (diametro pentola) | 22 - 26 cm |
| Bruciatore semi-rapido (diametro pentola) | 14 - 20 cm |
| Bruciatore ausiliario (diametro pentola) | 12 - 16 cm |
| Accessori inclusi | Griglia aggiuntiva per caffettiera (opzionale) |
| Pulizia | Con acqua saponata e spugna; non utilizzare pulitore a vapore |
| Manutenzione dei bruciatori | Pulire regolarmente le scanalature e le candele con una spazzola non metallica |
| Installazione | Incastrata in un mobile; richiede una ventilazione sufficiente |
| Servizio tecnico | Contattare il servizio clienti Constructa (numeri in base al paese) |
| Garanzia | Secondo le condizioni del paese di acquisto; presentare lo scontrino |
| Smaltimento | Conforme alla direttiva RAEE; riciclaggio dell'imballaggio |
Domande frequenti - CA114251 CONSTRUCTA
Domande degli utenti su CA114251 CONSTRUCTA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale CA114251 - CONSTRUCTA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CA114251 del marchio CONSTRUCTA.
MANUALE UTENTE CA114251 CONSTRUCTA
[it] Istruzioni per l'uso 39
Piano di cottura a gas
Gaskookplaat
Płyta gazowa
Indicazioni di sicurezza ....39
Il suo nuovo apparecchio ....41
Bruciatori a gas ....41
Recipienti da cucina....42
Pulizia e manutenzione....43
Risoluzione di anomalie ....43
Servizio di assistenza tecnica....44
Imballaggio e apparecchi usati ....44
Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet wwwConstructa.de e l'eShop wwwConstructa-eshop.com
⚠️ Indicazioni di sicurezza
Leggere attentamente le presenti istruzioni. Un'attenta lettura garantirà una manipolazione sicura ed efficace dell'apparecchio. Conservare le istruzioni d'uso e installazione e lasciarle sempre a corredo dell'apparecchio in caso di nuovo proprietario.
Il costruttore declina ogni responsabilità in caso di mancata osservanza delle disposizioni del presente manuale.
Le immagini rappresentate in queste istruzioni hanno carattere orientativo.
Non estrarre l'apparecchio dall'imballaggio di protezione fino al momento dell'installazione. Se l'apparecchio risulta danneggiato, non collegarlo all'alimentazione. Contattare il nostro servizio tecnico.
Questo apparecchio rientra nella classe 3 della norma EN 30-1-1 per gli apparecchi a gas: apparecchio incassato in un mobile.
Per l'installazione del nuovo piano di cottura, attenersi strettamente alle istruzioni di montaggio.
Questo apparecchio non può essere installato in yacht o camper.
L'apparecchio deve essere utilizzato solo in luoghi sufficientemente ventilati.
Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato.
Tutte le operazioni di installazione, connessione, regolazione e adattamento ad altri tipi di gas devono essere effettuate da un tecnico autorizzato, nel rispetto della normativa e della legislazione applicabili, nonché delle prescrizioni delle società locali di fornitura di gas ed elettricità. Fare particolare attenzione alle disposizioni applicabili in materia di ventilazione.
Questo apparecchio viene predisposto in fabbrica per il tipo di gas indicato sulla targa identificativa. Se fosse necessario modificarlo, consultare le istruzioni di montaggio. Per l'adattamento ad altri tipi di gas, si consiglia di rivolgersi al nostro servizio tecnico.
Questo apparecchio è stato concepito esclusivamente per uso domestico, non è consentito l'uso a scopi commerciali o professionali. Utilizzare l'apparecchio solo per cucinare e non quale fonte di riscaldamento. La garanzia ha validità solo se viene rispettato l'utilizzo per il quale è stato concepito.
Non lasciare l'apparecchio incustodito quando è in funzione.
Non utilizzare coperchi o barriere di sicurezza per bambini non consigliate dal produttore del piano di cottura. Possono provocare degli incidenti, ad es. dovuti al surriscaldamento, all'accensione o al distacco di frammenti di materiale.
Il presente apparecchio può essere utilizzato dai bambini di età superiore a 8 anni e da persone con capacità fisiche, mentali e sensoriali ridotte o sprovviste delle conoscenze adeguate, solo se assistiti, se sono state fornite loro le informazioni necessarie per un utilizzo sicuro e se hanno compreso appieno i pericoli derivanti da un impiego errato.
I bambini non devono utilizzare l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzare l'apparecchio senza un'adeguata assistenza da parte di un adulto.
Pericolo di deflagrazione!
L'accumulo di gas incombusto in un locale chiuso comporta pericolo di deflagrazione. Non esporre l'apparecchio a correnti d'aria. I bruciatori potrebbero spegnersi. Leggere
attentamente le istruzioni e le avvertenze relative al funzionamento dei bruciatori a gas.
Pericolo di intossicazione!
L'uso di un apparecchio di cottura a gas genera calore, umidità e prodotti di combustione nel locale in cui è installato. Ventilare bene la cucina, specialmente quando il piano di cottura è in funzione: mantenere libere le aperture di ventilazione naturale oppure installare un dispositivo di ventilazione meccanica (cappa aspirante). L'uso intenso e prolungato dell'apparecchio può richiedere una ventilazione complementare o più efficace: aprire una finestra o incrementare la potenza della ventilazione meccanica.
Pericolo di ustioni!
Le zone di cottura e le superfici vicine si surriscaldano molto. Non toccare mai le superfici ad alta temperatura. Tenere lontano i bambini al di sotto degli 8 anni.
Pericolo di incendio!
- Le zone di cottura si surriscaldano molto. Non collocare oggetti infiammabili sul piano di cottura. Non conservare alcun oggetto sul piano di cottura.
- Non conservare e non utilizzare, sotto questo elettrodomestico e nelle sue vicinanze, prodotti chimici corrosivi, vapori, materiali infiammabili o prodotti non alimentari.
- Grassi o olio surriscaldati possono infiammarsi facilmente. Non allontanarsi dall'apparecchio durante il riscaldamento di grassi od olio. In caso di incendio, non tentare di spegnere le fiamme con l'acqua. Coprire il recipiente per soffocare il fuoco e scollegare la zona di cottura.
Pericolo di lesioni!
- I recipienti danneggiati, di dimensioni inadeguate, che eccedano i bordi del piano di cottura o siano mal posizionati possono causare lesioni gravi. Seguire le avvertenze e i consigli relativi ai recipienti da cucina.
- In caso di guasto, chiudere il gas e scollegare l'alimentazione elettrica. Per procedere a eventuali riparazioni, contattare il nostro servizio tecnico.
- Non manomettere l'interno dell'apparecchio. In caso di necessità, contattare il nostro servizio tecnico.
■ Non forzare le manopole se risultasse impossibile ruotarle. Chiamare
immediatamente il servizio tecnico affinché proceda alla riparazione o alla sostituzione.
Pericolo di scariche elettriche!
Non utilizzare dispositivi di pulizia a vapore per pulire l'apparecchio.
Il suo nuovo apparecchio
A pagina 2 è riportata una vista generale dell'apparecchio e la potenza dei bruciatori.
Accessori
I seguenti accessori possono essere acquistati presso il Servizio Tecnico:

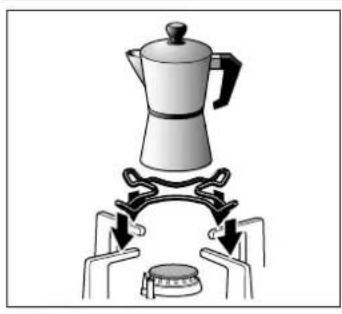

Griglia supplementare caffettiera
Da utilizzare esclusivamente sul bruciatore ausiliario, con recipienti di diametro inferiore a 12 cm.
Questo accessorio è stato progettato per ridurre il livello di calore alla potenza minima.
Collocare l'accessorio direttamente sulla griglia con la superficie sagomata rivolta verso l'alto e mai direttamente sul bruciatore. Posizionare il recipiente sopra l'accessorio, al centro.
Bruciatore adatto esclusivamente alla cottura a potenza minima. Per utilizzarlo, è necessario rimuovere il bruciatore ausiliario e sostituirlo con il bruciatore Simmer Cap.
Il costruttore declina ogni responsabilità se non si utilizzano o si utilizzano in modo non corretto questi accessori.
Bruciatori a gas
Prima di utilizzare l'apparecchio, rimuovere la pellicola di plastica utilizzata per proteggere l'acciaio inossidabile (a seconda del modello). Nel caso in cui rimangano tracce di adesivo nelle zone stampate, eliminarle con un panno umido.
Su ogni manopola è indicato il bruciatore che controlla.
Per un corretto funzionamento dell'apparecchio, è indispensabile verificare che le griglie e tutti gli elementi dei bruciatori siano collocati correttamente. Non scambiare i coperchi dei bruciatori.

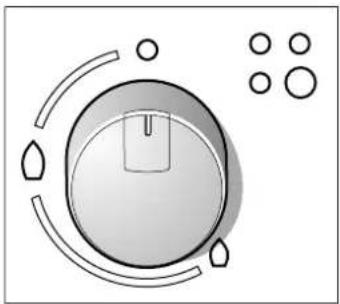

- Premere la manopola del bruciatore scelto e ruotarla verso sinistra, fino alla posizione desiderata.
- Avvicinare al bruciatore un accendigas o una fiamma (accendini, cerini, ecc.).
Accensione automatica
Se il piano di cottura dispone di accensione automatica (candele):
- Premere la manopola del bruciatore scelto e ruotarla verso sinistra, fino alla posizione di massima potenza. Quando si preme una manopola, si producono scintille in tutti i bruciatori. La fiamma si accende.
- Rilasciare la manopola.
- Ruotare la manopola nella posizione desiderata.
Se l'accensione non avviene, riportare la manopola in posizione di spegnimento e ripetere l'operazione. In questo caso, premere la manopola più a lungo (fino a 10 secondi).
⚠️ Pericolo di deflagrazione!
Se, trascorsi 15 secondi, la fiamma non si accende, spegnere il bruciatore e aprire la porta o la finestra del locale. Attendere almeno un minuto prima di riprovare ad accendere il bruciatore.

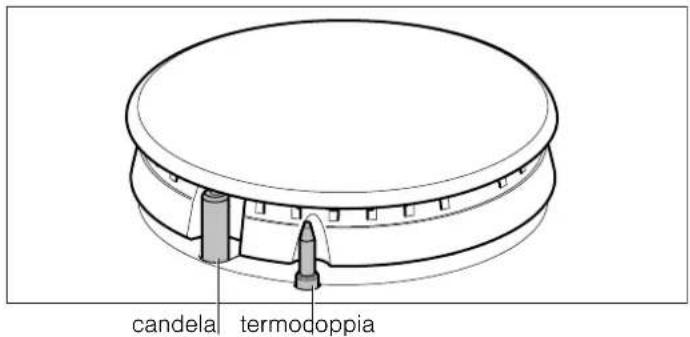

Sistema di sicurezza
A seconda del modello, il piano di cottura può disporre di un sistema di sicurezza (termocoppia) che impedisce il passaggio del gas se i bruciatori si spengono accidentalmente.
- Accendere il bruciatore come di consueto.
- Dopo l'accensione della fiamma, non rilasciare la manopola e mantenerla saldamente premuta per 4 secondi.
Spegnere un bruciatore
Ruotare la manopola corrispondente verso destra, portandola in posizione 0.
Livelli di potenza
Le manopole progressive permettono di regolare la potenza tra i livelli massimo e minimo.
| Posizione | ○ | Manopola chiusa |
| Fiamma grande | ○ | Apertura o capacità massima e accensione elettrica |
| Fiamma piccola | ○ | Apertura o capacità minima |
Avvertenze
Durante il funzionamento, è normale che il bruciatore emetta un lieve sibilo.
È normale che l'apparecchio nuovo, quando utilizzato le prime volte, sprigioni degli odori. Questo fenomeno non è indice di rischi o di anomalie di funzionamento ed è destinato a scomparire.
Una fiamma di color arancione è normale. Questo colore si deve alla presenza di polvere nell'ambiente, a liquidi versati, ecc.
In caso di spegnimento accidentale delle fiamme del bruciatore, chiudere la manopola del bruciatore e non cercare di riaccenderlo per almeno 1 minuto.
Qualche secondo dopo lo spegnimento del bruciatore, viene emesso un suono (colpo secco). Non si tratta di un'anomalia, significa solo che la sicurezza si è disattivata.
Mantenere la massima pulizia. Se le candele sono sporche, l'accensione risulta difficile. Pulirle periodicamente con una piccola spazzola non metallica, tenendo conto che le candele non devono subire colpi violenti.
Consigli per la cottura
| Bruciatore Molto forte - Forte | Medio Lento | ||
| Bruciatore wok | Bollire, cuocere, arrostire, dorare, paella, cucina asiatica (wok) | Riscaldare e mantenere caldi: piatti pronti, piatti cotti | |
| Bruciatore rapido | Scaloppina, bistecca, frittata, fritture | Riso, bescia-mella, ragù | Cottura al vapore di: pesce, ver-dure |
| Bruciatore semirapido | Patate al vapore, verdure fresche, minestroni, pasta | Riscaldare e mantenere caldi i piatti cotti e preparare stufati delicati | |
| Bruciatore ausiliario | Cuocere: stufati, 'riso al latte', crème caramel | Scongelare e cuocere lenta-mente: legumi, frutta, prodotti con-gelati | Preparare/fon-dere: burro, cioccolato, gelatina |
Recipienti da cucina
Recipienti adeguati
| Bruciatore Diametro minimo del recipiente | Diametro massimo del recipiente |
| Bruciatore wok 22 cm | |
| Bruciatore rapido 22 cm 26 cm | |
| Bruciatore semirapido 14 cm 20 cm | |
| Bruciatore ausiliario 12 cm 16 cm |
Avvertenze per l'uso
I seguenti consigli consentono di risparmiare energia e di non danneggiare i recipienti:
Utilizzare recipienti di dimensioni adeguate a ogni bruciatore.
Non usare recipienti piccoli su bruciatori grandi. La fiamma non deve toccare le pareti laterali del recipiente.
Evitare recipienti deformati che non risultino perfettamente stabili sul piano di cottura. I recipienti potrebbero capovolgersi.
Utilizzare solo recipienti con base piatta e spessa.
Non cucinare senza coperchio o con il coperchio spostato. Parte dell'energia si disperderebbe.
Collocare il recipiente al centro del bruciatore. In caso contrario, potrebbe rovesciarsi.
Non collocare i recipienti grandi sui bruciatori vicini alle manopole. Queste possono subire danni a causa dell'eccessiva temperatura.
Collocare i recipienti sopra le griglie, mai direttamente sul bruciatore.
Prima di utilizzarli, verificare che griglie e coperchi dei bruciatori siano ben collocati.


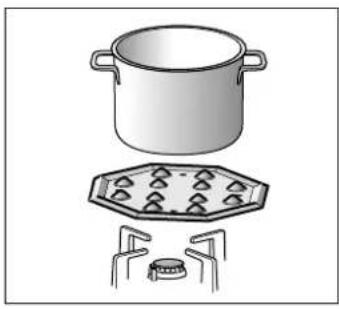

kgManipolare con cautela i recipienti sul piano di cottura.
Fare attenzione a non urtare il piano di cottura e non appoggiarvi pesi eccessivi.
Pulizia e manutenzione
Pulizia
Una volta raffreddato l'apparecchio, pulirlo con acqua e sapone, utilizzando una spugna.
Dopo ogni uso, pulire la superficie dei rispettivi elementi del bruciatore quando si è raffreddato. Se si lasciano residui (alimenti ricotti, gocce di grasso, ecc.), per piccoli che siano, si incrosteranno sulla superficie e saranno più difficili da eliminare. Per avere la giusta fiamma, è necessario che i fori e le fessure siano puliti.
Il movimento di qualche recipiente potrebbe lasciare residui metallici sulle griglie.
Pulire i bruciatori e le griglie con acqua e sapone e strofinare con una spazzola non metallica.
Se le griglie sono dotate di piedini di gomma, fare attenzione durante le operazioni di pulizia. I piedini possono staccarsi e la griglia può rigare il piano di cottura.
Asciugare sempre e perfettamente i bruciatori e le griglie. La presenza di gocce d'acqua o di zone umide all'inizio della cottura può deteriorare lo smalto.

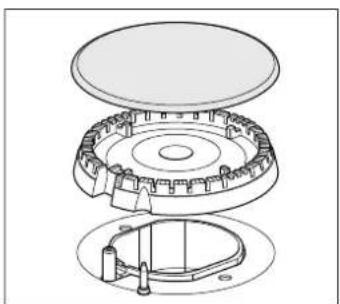

Dopo aver pulito e asciugato i bruciatori, assicurarsi che i coperchi siano ben collocati sul diffusore.
Attenzione!
Non utilizzare apparecchi di pulizia a vapore. Il piano di cottura potrebbe danneggiarsi.
Manutenzione
Pulire immediatamente i liquidi che fuoriescono. In tal modo, si evita che i residui di cibo restino attaccati al piano di cottura e si risparmiano sforzi inutili.
Non lasciare liquidi acidi (succo di limone, aceto, ecc.) sul piano di cottura.
A causa della alte temperature sopportate, il bruciatore wok e le zone di acciaio inossidabile (parte superiore del piano di cottura, area circostante ai bruciatori, ecc.) possono cambiare colore. Si tratta di un fenomeno normale. Dopo ogni uso, pulire tali zone con un prodotto adatto all'acciaio inossidabile.
Si raccomanda di utilizzare regolarmente il prodotto di pulizia disponibile presso il nostro servizio tecnico, con codice 464524.
Risoluzione di anomalie
Alcune volte, eventuali problemi possono essere risolti facilmente. Prima di chiamare il Servizio Tecnico, effettuare i seguenti controlli:
Anomalia Possibile causa Soluzione
| Guasto elettrico generale. Fusibile difettoso. Controllare il fusibile nella scatola generale dei fusibili e, all'occorrenza, sostituirlo. | ||
| È possibile che sia saltato l'interruttore automatico o un differenziale. | Nel quadro elettrico generale, controllare se è sal- tato l'interruttore automatico o un differenziale. | |
| L'accensione automatica non funziona. | È possibile che vi siano residui di cibo o di pro- dotti di pulizia fra le candele e i bruciatori. | Lo spazio tra la candela e il bruciatore deve essere pulito. |
| I bruciatori sono bagnati. Asciugare con cura i coperchi dei bruciatori. | ||
| I coperchi dei bruciatori sono collocati in modo non corretto. | Verificare che i coperchi dei bruciatori siano ben collocati. | |
| L'apparecchio non è collegato a terra, non è colle- gato correttamente o la presa di terra è difettosa. | Contattare l'installatore elettrico. | |
| La fiamma del bruciatore non è uniforme. | Gli elementi del bruciatore non sono posizionati in modo corretto. | Sistemare i pezzi in maniera corretta sul bruciatore corrispondente. |
| Le fessure del bruciatore sono sporche. Pulire le fessure del bruciatore. | ||
| Il flusso di gas sembra anomalo o il gas non fuor- riesce. | Il passaggio del gas è chiuso da chiavi interme- die. | Aprire le eventuali chiavi intermedie. |
| Se il gas proviene da una bombola, verificare che non sia vuota. | Cambiare la bombola. | |
Anomalia Possibile causa Soluzione
| Nella cucina c'è odore di gas. | Qualche rubinetto è aperto. Chiudere i rubinetti. | |
| Il raccordo di collegamento della bombola non è serrato correttamente. | Verificare che il raccordo sia in perfette condizioni. | |
| Possibile perdita di gas. Chiudere il rubinetto generale del gas, aerare il locale e contattare immediatamente un tecnico autorizzato per la revisione e la certificazione dell'impianto. Prima dell'uso controllare che non ci siano perdite di gas nell'impianto o nell'apparecchio. | ||
| Il bruciatore si spegne immediatamente quando si rilascia la manopola. | La manopola non è stata premuta per il tempo sufficiente. | Una volta acceso il bruciatore, tenere premuta la manopola qualche secondo in più. |
| Le fessure del bruciatore sono sporche. Pulire le fessure del bruciatore. | ||
Servizio di assistenza tecnica
In caso di richiesta di intervento del nostro Servizio Tecnico, fornire il codice del prodotto (E-Nr.) e il codice di fabbricazione (FD) dell'apparecchio. Queste informazioni sono riportate sulla targa identificativa, situata nella parte inferiore del piano di cottura, e sull'etichetta del manuale d'uso.
Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.
Ordine di riparazione e consulenza in caso di guasti
CH 0848 840 040
Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vostro apparecchio.
Condizioni di garanzia
Se, contrariamente alle nostre aspettative, l'apparecchio presentasse qualche difetto o non rispondesse alle esigenze di qualità previste, le chiediamo di comunicarcelo al più presto. Perché la garanzia sia valida, l'apparecchio non deve essere manomesso o usato impropriamente.
Le condizioni di garanzia applicabili sono quelle stabilite dalla rappresentanza della nostra azienda nel paese in cui è stato effettuato l'acquisto. Informazioni dettagliate sono disponibili presso i punti vendita. Per usufruire della garanzia, è necessario presentare lo scontrino fiscale.
L'azienda si riserva il diritto di apportare modifiche.
Imballaggio e apparecchi usati
Se sulla targa identificativa dell'apparecchio è presente il simbolo Ⓧ, tener conto delle seguenti indicazioni:
Smaltimento ecocompatibile
Si prega di smaltire le confezioni nel rispetto dell'ambiente.
Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).
Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.
L'imballaggio dell'apparecchio è costituito dagli elementi strettamente necessari a garantire una efficace protezione durante il trasporto. I materiali di imballaggio sono totalmente riciclabili e ridotto, quindi, è il loro impatto ambientale. La invitiamo a contribuire alla salvaguardia dell'ambiente tenendo conto anche dei seguenti consigli:
■ smaltire gli elementi dell'imballaggio nei corrispondenti contenitori di riciclaggio,
- prima di consegnare il vecchio apparecchio alla piattaforma di raccolta, renderlo inutilizzabile. Presso i competenti uffici locali, informarsi sul più vicino centro di raccolta di materiali riciclabili per conferire il proprio apparecchio,
■ non buttare l'olio usato nel lavandino. Conservarlo in un recipiente chiuso e consegnarlo a un centro di raccolta o, se questo non fosse possibile, gettarlo nella spazzatura (in tal modo, verrà smaltito in una discarica controllata; pur non
trattandosi della migliore soluzione, si evita in questo modo la contaminazione dell'acqua).
nl
