MANUAL DE USUARIO CA114251 CONSTRUCTA

Las zonas de cocción se calientan mucho. No coloque objetos inflamables sobre la placa de cocción. No almacene objetos sobre la placa de cocción. ¡Peligro de incendio!

No almacene ni utilice productos químicos corrosivos, vapores, materiales inflamables ni productos no alimenticios debajo de este electrodoméstico ni cerca de él. ¡Peligro de incendio!

Las grasas o aceites sobrecalentados se inflaman fácilmente. No se ausente mientras caliente grasa o aceite. Si se inflaman, no apague el fuego con agua. Cubra el recipiente con una tapa para sofocar el fuego y desconecte la zona de cocción. ¡Peligro de lesiones!

Los recipientes que presenten daños, tengan un tamaño inadecuado, rebasen los bordes de la placa de cocción o estén mal situados pueden provocar lesiones graves. Observe los consejos y advertencias relativos a los recipientes de cocinado. ¡Peligro de lesiones!

En caso de avería, corte la alimentación eléctrica y de gas del aparato. Para la reparación, llame a nuestro servicio técnico. ¡Peligro de lesiones!

No manipule el interior del aparato. Si fuera necesario, llame a nuestro servicio técnico. ¡Peligro de lesiones!

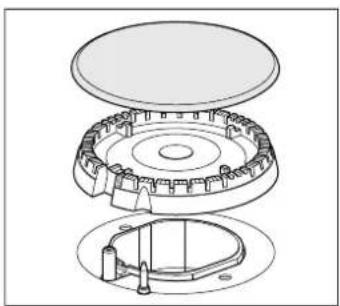

Si alguno de los mandos no se puede girar, no lo fuerce. Llame inmediatamente al servicio técnico para que proceda a su reparación o sustitución. ¡Peligro de descarga eléctrica! No utilice máquinas de limpieza a vapor para limpiar el aparato.23 Su nuevo aparato En la página 2 encontrará una vista general de su aparato así como la potencia de los quemadores. Accesorios Los siguientes accesorios se pueden adquirir en el Servicio Técnico: El fabricante no asume responsabilidad si no se utilizan o se utilizan incorrectamente estos accesorios. Quemadores de gas Antes de utilizar el aparato, retire el recubrimiento de plástico que protege el acero inoxidable (según modelo). Si quedan restos de adhesivo en las zonas estampadas, elimínelos con un paño húmedo. Cada mando de accionamiento tiene señalado el quemador que controla. Para un correcto funcionamiento del aparato es imprescindible asegurarse de que las parrillas y todas las piezas de los quemadores estén bien colocadas. No intercambie las tapas de los quemadores. Encendido manual

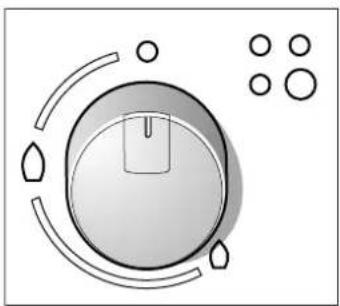

1. Presione el mando del quemador elegido y gírelo hacia la

izquierda hasta la posición deseada.

2. Acerque algún tipo de encendedor o llama (mecheros,

cerillas, etc.) al quemador. Encendido automático Si su placa de cocción dispone de encendido automático (bujías):

1. Presione el mando del quemador elegido y gírelo hacia la

izquierda hasta la posición de máxima potencia. Mientras el mando está presionado se producen chispas en todos los quemadores. La llama se enciende.

2. Deje de presionar el mando.

3. Gire el mando a la posición deseada.

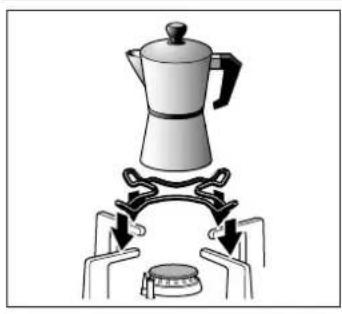

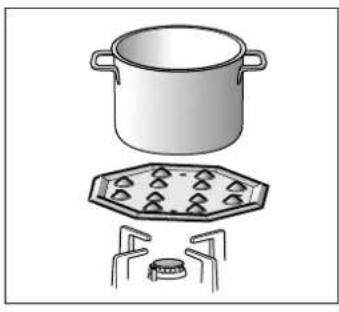

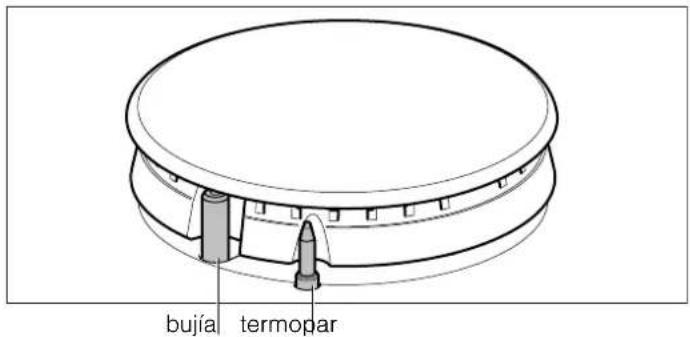

Si no se produce el encendido, gire el mando a la posición de apagado y repita los pasos. Esta vez mantenga el mando presionado durante más tiempo (hasta 10 segundos). : ¡Peligro de deflagración! Si transcurridos 15 segundos la llama no se enciende, apague el quemador y abra la puerta o ventana del recinto. Espere al menos un minuto antes de intentar encender el quemador. Parrilla supletoria cafetera Para utilizar exclusivamente en el quemador auxiliar con recipientes de diámetro infe- rior a 12 cm. Simmer Plate Este accesorio ha sido dise- ñado para reducir el nivel de calor en la potencia mínima. Colocar el accesorio directa- mente sobre la parrilla con los volcanes hacia arriba, nunca directamente sobre el quemador. Colocar el reci- piente centrado sobre el accesorio. Simmer Cap Quemador exclusivamente indicado para cocinar en la potencia mínima. Para su utili- zación es preciso extraer el quemador auxiliar y sustituirlo por el quemador Simmer Cap.24 Sistema de seguridad Según modelo, su placa de cocción puede disponer de un sistema de seguridad (termopar), que impide el paso de gas si los quemadores se apagan accidentalmente. Para garantizar que este dispositivo esté activo:

1. Encienda el quemador con normalidad.2. Sin soltar el mando, manténgalo presionado firmemente

durante 4 segundos tras haberse encendido la llama. Apagar un quemador Gire el mando correspondiente hacia la derecha hasta la posición 0. Niveles de potencia Los mandos progresivos le permiten regular la potencia que necesite entre los niveles máximo y mínimo. Advertencias Durante el funcionamiento del quemador es normal que se escuche un leve silbido. En los primeros usos es normal que se desprendan olores. Esto no supone ningún riesgo ni mal funcionamiento. Irán desapareciendo. Una llama de color naranja es normal. Se debe a la presencia de polvo en el ambiente, líquidos derramados, etc. En el caso de una extinción accidental de las llamas del quemador, cierre el mando de accionamiento del quemador y no intente reencenderlo durante por lo menos 1 minuto. Unos segundos después del apagado del quemador se producirá un sonido (golpe seco). No es ninguna anomalía, eso significa que la seguridad se ha desactivado. Mantenga la máxima limpieza. Si las bujías están sucias el encendido será defectuoso. Límpielas periódicamente con un cepillo no metálico pequeño. Tenga en cuenta que las bujías no deben sufrir impactos violentos. Consejos de cocinado Recipientes de cocinado Recipientes apropiados Advertencias de uso Los siguientes consejos le ayudarán a ahorrar energía y a evitar daños en los recipientes: Posición

Apertura o capacidad máximas y encen- dido eléctrico Llama pequeña

• Apertura o capacidad mínima EXMtD WHUPRSDU Quemador Muy fuerte - Fuerte Medio Lento Quemador wok Hervir, cocer, asar, dorar, pae- llas, comida asiá- tica (wok) Recalentar y mantener calien- tes: platos preparados, platos cocinados Quemador rápido Escalope, bis- tec, tortilla, fritu- ras Arroz, becha- mel, ragout Cocción al vapor: pes- cado, verduras Quemador semi-rápido Patatas al vapor, verduras fres- cas, potajes, pas- tas Recalentar y mantener calien- tes platos cocinados y hacer guisos delicados Quemador auxiliar Cocer: guisos, arroz con leche, caramelo Descongelar y cocer despa- cio: legum- bres, frutas, productos con- gelados Hacer/fundir: mantequilla, chocolate, gelatina Quemador Diámetro mínimo del recipiente Diámetro máximo del recipiente Quemador wok 22 cm - Quemador rápido 22 cm 26 cm Quemador semi-rápido 14 cm 20 cm Quemador auxiliar 12 cm 16 cm Utilice recipientes de tamaño apropiado a cada quemador. No utilice recipientes pequeños en quemadores grandes. La llama no debe tocar los laterales del recipiente. No utilice recipientes deformados que se muestren inestables sobre la placa de cocción. Los recipientes podrían volcar. Utilice solo recipientes de base plana y gruesa. No cocine sin tapa o con esta desplazada. Se desperdicia parte de la energía. Coloque el recipiente bien centrado sobre el quemador. En caso contrario podría volcar. No coloque los recipientes grandes en los quemadores cercanos a los mandos. Estos pueden resultar dañados debido al exceso de temperatura.25 Limpieza y mantenimiento Limpieza Una vez frío el aparato, límpielo con una esponja, agua y jabón. Después de cada uso, limpie la superficie de los respectivos elementos del quemador una vez que se haya enfriado. Si se dejan restos (alimentos recocidos, gotas de grasa, etc.), por poco que sea, se incrustarán en la superficie y serán luego más difíciles de eliminar. Es necesario que los agujeros y ranuras estén limpios para que la llama sea correcta. El movimiento de algunos recipientes puede dejar restos metálicos sobre las parrillas. Limpie los quemadores y las parrillas con agua jabonosa y frótelos con un cepillo no metálico. Si las parrillas disponen de tacos de goma, tenga cuidado al limpiarlas. Los tacos pueden soltarse y la parrilla puede rayar la placa de cocción. Seque completamente los quemadores y las parrillas siempre. La presencia de gotas de agua o zonas húmedas al comienzo de la cocción puede deteriorar el esmalte. Después de la limpieza y secado de los quemadores, asegúrese de que las tapas estén bien colocadas sobre el difusor. ¡Atención! No utilice máquinas de limpieza a vapor. Podría dañar la placa de cocción. Mantenimiento Limpie al instante los líquidos que se derramen. Así evitará que los restos de comida se peguen y se ahorrará esfuerzos innecesarios. No deje líquidos ácidos (zumo de limón, vinagre, etc.) sobre la placa de cocción. Debido a las altas temperaturas que soportan, el quemador wok y las zonas de acero inoxidable (grasera, contorno de los quemadores, etc.) pueden cambiar de color. Esto es normal. Después de cada uso, limpie dichas zonas con un producto apropiado para acero inoxidable. Se recomienda utilizar regularmente el producto de limpieza disponible en nuestro Servicio Técnico con código 464524. Solucionar anomalías En ocasiones, las anomalías detectadas se pueden solucionar fácilmente. Antes de llamar al Servicio Técnico tenga en cuenta los siguientes consejos: Coloque los recipientes sobre las parrillas, nunca directamente sobre el quemador. Asegúrese de que las parrillas y tapas de los quemadores estén bien colocadas antes de su uso. Maneje los recipientes con cuidado sobre la placa de cocción. No golpee la placa de cocción ni coloque sobre ella pesos excesivos. Anomalía Posible causa Solución El funcionamiento eléc- trico general está averiado. Fusible defectuoso. Comprobar en la caja general de fusibles si el fusible está averiado y cambiarlo. El automático o un diferencial ha saltado. Comprobar en el cuadro general de mando si ha saltado el automático o un diferencial. El encendido automático no funciona. Pueden existir residuos de alimentos o de lim- pieza entre las bujías y los quemadores. El espacio entre la bujía y el quemador debe estar limpio. Los quemadores están mojados. Secar cuidadosamente las tapas del quemador. Las tapas del quemador están mal colocadas. Comprobar que las tapas están bien colocadas. El aparato no está conectado a tierra, está mal conectado o la toma de tierra es defectuosa. Póngase en contacto con el instalador eléctrico. La llama del quemador no es uniforme. Las piezas del quemador están mal colocadas. Colocar correctamente las piezas sobre el quema- dor correspondiente. Las ranuras del quemador están sucias. Limpiar las ranuras del quemador. El flujo de gas no parece normal o no sale gas. El paso de gas está cerrado por llaves interme- dias. Abrir las posibles llaves intermedias. Si el gas proviene de una bombona, comprobar que no está vacía. Cambiar la bombona.26 Servicio de asistencia técnica Si se solicita nuestro Servicio Técnico, se debe facilitar el número de producto (E-Nr.) y el número de fabricación (FD) del aparato. Esta información figura en la placa de características, situada en la parte inferior de la placa de cocción, y en la etiqueta del manual de uso. Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial. Solicitud de reparación y asesoramiento en caso de averías Confíe en la profesionalidad de su distribuidor. De este modo se garantiza que la reparación sea realizada por personal técnico especializado y debidamente instruido que, además, dispone de los repuestos originales del fabricante para su aparato doméstico. Condiciones de garantía Si, contrariamente a nuestras expectativas, el aparato presentara algún daño o no cumpliera con sus exigencias de calidad previstas, le rogamos nos lo haga saber lo antes posible. Para que la garantía tenga validez, el aparato no deberá haber sido manipulado, ni sometido a un mal uso. Las condiciones de garantía aplicables son las establecidas por la representación de nuestra empresa en el país donde se haya efectuado la compra. Puede solicitarse información detallada en los puntos de venta. Es necesario presentar el justificante de compra para hacer uso de la garantía. Reservado el derecho de modificaciones. Embalaje y aparatos usados Si en la placa de características del aparato aparece el símbolo ), tenga en cuenta las siguientes indicaciones: Eliminación de residuos respetuosa con el medio ambiente Eliminar el embalaje de forma ecológica. El embalaje de su aparato se ha fabricado con los materiales estrictamente necesarios para garantizar una protección eficaz durante el transporte. Estos materiales son totalmente reciclables, reduciendo así el impacto medioambiental. Le invitamos a contribuir también en la conservación del medio ambiente, siguiendo los siguientes consejos: ■ deposite el embalaje en el contenedor de reciclaje adecuado, ■ antes de deshacerse de un aparato desechado, inutilícelo. Consulte en su administración local la dirección del centro recolector de materiales reciclables más próximo y entregue allí su aparato, ■ no tire el aceite usado por el fregadero. Guárdelo en un recipiente cerrado y entréguelo en un punto de recogida o, en su defecto, en un contenedor de basura (acabará en un vertedero controlado; probablemente no es la mejor solución, pero evitamos la contaminación del agua). Hay olor a gas en la cocina. Algún grifo está abierto. Cerrar los grifos. Mal acoplamiento de la bombona. Comprobar que el acoplamiento es perfecto. Posible fuga de gas. Cerrar la llave general de gas, ventilar el recinto y avisar inmediatamente a un técnico de instalación autorizado para la revisión y certificación de la ins- talación. No utilizar el aparato hasta asegurarse de que no existe ninguna fuga de gas en la insta- lación o el aparato. El quemador se apaga inmediatamente después de soltar el mando. No ha mantenido el mando presionado el tiempo suficiente. Una vez encendido el quemador, mantener el mando presionado unos segundos más. Las ranuras del quemador están sucias. Limpiar las ranuras del quemador. Anomalía Posible causa Solución E 902 351 352 Este aparato está marcado con la Directiva europea 2012/19/CE relativa al uso de aparatos eléctricos y electrónicos (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.27 Þ Table des matières [fr]Notice d’utilisation Consignes de sécurité p. 27
• Votre nouvel appareil p. 29
• Brûleurs à gaz p. 29
• Récipients de préparation p. 30
• Nettoyage et entretien p. 31
• Résoudre des anomalies p. 31
• Service Technique p. 32
• Emballage et appareils usagés Produktinfo Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.constructa.de et la boutique en ligne : www.constructa-eshop.com : Consignes de sécurité Lisez attentivement ces instructions. Ce n'est qu'à cette condition que vous pourrez utiliser votre appareil efficacement et en toute sécurité.Conservez la notice d'utilisation et d'installation, et remettez-la avec l'appareil si celui-ci change de propriétaire. Le fabricant est exempt de toute responsabilité si les instructions de cette notice ne sont pas respectées. Les images de cette notice sont proposées à titre indicatif. Ne retirez l'appareil de son emballage protecteur qu'au moment de son encastrement. Si vous constatez des dommages sur l'appareil, ne le branchez pas.Contactez notre Service Technique. Cet appareil correspond à la classe 3, selon la norme EN 30-1-1 pour les appareils à gaz : appareil encastré dans un meuble. Assurez-vous que l'installation de votre plaque de cuisson est réalisée dans le respect de la notice de montage. Cet appareil ne peut pas être installé dans des yachts ou des caravanes. Cet appareil doit être utilisé uniquement dans des endroits suffisamment ventilés. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Tous les travaux d'installation, de branchement, de réglage et d'adaptation à un autre type de gaz doivent être réalisés par un technicien agréé qui doit respecter les normes et la législation applicables, ainsi que les prescriptions des sociétés locales de distribution d'électricité et de gaz. Les dispositions applicables quant à la ventilation seront attentivement respectées. En sortie d'usine, cet appareil est adapté au type de gaz indiqué sur la plaque signalétique. S'il était nécessaire de le changer, veuillez consulter la notice de montage.Il est recommandé de faire appel à notre service technique pour l'adaptation à un autre type de gaz. Cet appareil a été conçu pour une utilisation domestique ; son utilisation à titre commercial ou professionnel est interdite. N'utilisez l'appareil que pour cuisiner, jamais comme chauffage.La garantie ne sera valable que si l'utilisation pour laquelle il a été conçu a été respectée. Ne laissez pas l'appareil sans surveillance pendant son fonctionnement. N'utilisez pas de couvercles ou de barrières de protection pour enfants non recommandés par le fabricant de la plaque de cuisson.Ils peuvent provoquer des accidents, notamment en raison de la surchauffe, de la combustion ou du décollement de fragments de matériaux. Cet appareil peut être utilisée par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience ou de connaissances, s'ils sont surveillés ou si une personne les a instruits de la manipulation de l'appareil en toute sécurité et s'ils ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien incombant à l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Risque de déflagration ! L'accumulation de gaz non brûlés dans un lieu fermé pourrait comporter un risque de déflagration. Ne placez pas l'appareil dans28 des courants d'air. Les brûleurs pourraient s'éteindre. Lisez attentivement les instructions et les avertissements concernant le fonctionnement des brûleurs à gaz. Risque d'intoxication ! L'utilisation d'un appareil de cuisson à gaz produit de la chaleur, de l'humidité et émet des produits de combustion dans la pièce où il est installé. Assurez-vous que la cuisine soit bien ventilée, en particulier lorsque la plaque de cuisson est en fonctionnement: laissez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte aspirante).Lorsque l'utilisation de l'appareil est intense et prolongée, une ventilation complémentaire ou plus efficace peut être nécessaire: ouvrez une fenêtre ou augmentez la puissance de la ventilation mécanique. Risque de brûlures ! Les zones de cuisson et les zones adjacentes chauffent fortement.Ne touchez pas les surfaces chaudes. Ne laissez pas les enfants de moins de 8 ans s'approcher. Risque d'incendie ! p. 32
