MANUALE UTENTE DC30T BESTRON

Istruzioni per l'uso

ES

Manual del usuario

HERZLICHEN GLÜCKWUNSCH!

Congratulazioni per l'acquisto di questo prodotto Bestron. Nelle presenti istruzioni per l'uso viene spiegato il funzionamento e l'impiego dell'apparecchio. Pertanto, prima di utilizzarlo, leggerle attentamente. Utilizzare l'apparecchio esclusivamente come di seguito descritto. Conservare queste istruzioni in luogo sicuro.

In caso di guasto:

Nel caso indesiderato in cui l'unità dovesse guastarsi, non tentare mai di ripararla da soli. Far sempre eseguire le riparazioni da un tecnico qualificato.

Utilizzo da parte dei bambini:

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con scarsa esperienza e conoscenza, ma esclusivamente sotto la supervisione di un adulto o se hanno ricevuto tutte le istruzioni necessarie per l'utilizzo sicuro dell'apparecchio e ne hanno compreso i possibili pericoli.
• Pulizia e manutenzione non devono essere effettuate dai bambini, a meno che non abbiano più di 8 anni e sotto la supervisione di un adulto.
• Mantenere l'unità e il cavo di alimentazione fuori dalla portata dei bambini di età inferiore agli 8 anni.
• I bambini devono essere costantemente sorvegliati per assicurarsi che non giochino con il dispositivo.

COSA È NECESSARIO SAPERE SUI DISPOSITIVI ELETTRICI

• Prima di utilizzare un dispositivo elettrico, assicurarsi che la tensione di rete corrisponda alla tensione di rete indicata sulla sua targhetta d'identificazione.
  • Assicurarsi che la presa elettrica a cui si intende collegare un dispositivo elettrico sia collegata a terra.
• Collocare sempre gli apparecchi elettrici su una superficie stabile e piana, in modo che non possano cadere.
• Alcune parti di un dispositivo elettrico possono riscaldarsi o, a volte, surriscaldarsi. Per evitare le ustioni, evitare di toccarle.
• Quando si tocca un apparecchio elettrico, un cavo o una spina, assicurarsi che le mani siano asciutte.
• Le apparecchiature elettriche devono poter dissipare il calore prodotto al fine di evitare il rischio di incendio. Pertanto, assicurarsi che l'unità sia sufficientemente libera da ingombri e che non possa venire a contatto con materiale combustibile. Non coprire mai gli apparecchi elettrici.

• Evitare il contatto di apparecchi, cavi o spine elettriche con l'acqua.

• Mai immergere apparecchi elettrici, cavi o spine in acqua o in altri liquidi.

• Se gli apparecchi elettrici dovessero cadere in acqua, mai tentare di raccoglierli. Scollegare immediatamente la spina dalla presa elettrica e non riutilizzare l'apparecchio.
  • Assicurarsi che gli apparecchi elettrici, i cavi e le spine non entrino in contatto con fonti di calore, come piastre calde o fiamme libere.
• Non lasciare i cavi appesi sopra il bordo del lavandino, del piano di lavoro o del tavolo.
• Quando il dispositivo non è in uso, scollegare sempre il cavo di alimentazione.
• Nello scollegare il cavo di alimentazione dalla spina elettrica, assicurarsi di tirare la spina stessa e non il cavo.
• Controllare regolarmente che il cavo del dispositivo elettrico sia intatto. Non utilizzare l'unità se il cavo risulta essere danneggiato. Se il cavo è danneggiato, per evitare qualsiasi rischio, è necessario che venga sostituito dal produttore, da un servizio di assistenza tecnica o da una persona qualificata.
  • L'apparecchio non deve essere azionato da un timer esterno o da un sistema separato dotato di telecomando.

COSA È NECESSARIO SAPERE SU QUESTO DISPOSITIVO

• Fare attenzione quando si utilizza il dispositivo all'aperto.
  • Non utilizzare mai l'apparecchio in ambienti umidi.
• Pulire accuratamente l'unità dopo l'uso (vedere la sezione Pulizia e manutenzione).
• Si consiglia di eseguire l'installazione da un elettricista qualificato in grado di verificare la resistenza degli elementi di supporto del soffitto e di effettuare una connessione elettrica adeguata.
  • Per ridurre il rischio di lesioni personali, utilizzare solo le due viti in acciaio (e la rondella di sicurezza) fornite per il montaggio.
• Per ridurre il rischio di lesioni personali, non piegare i portalama durante l'installazione dei supporti, il bilanciamento delle pale o la pulizia della ventola.

DISPOSIZIONI AMBIENTALI

- Smaltire i materiali di imballaggio, come plastica e scatole di cartone, negli appositi contenitori.

Al termine della sua vita utile, non smaltire il prodotto come un normale rifiuto domestico, ma conferire presso un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Osservare il relativo simbolo apposto sul prodotto, contenuto nelle istruzioni per l'uso o stampato sull'imballaggio.

• I materiali possono essere riutilizzati come indicato. Con il vostro aiuto per il riutilizzo, l'elaborazione dei materiali o altre forme di riciclaggio di vecchi apparecchi, contribuite in modo importante alla protezione dell'ambiente.

- Chiedete al vostro comune di residenza dove è ubicato il punto di raccolta appropriato.

DICHIARAZIONE DI CONFORMITÀ CE

Questo prodotto è conforme alle disposizioni delle seguenti direttive europee in materia di sicurezza:

• EMC – Direttiva 2014/30/UE

- Direttiva sulla bassa tensione 2014/35/UE - RoHS – Direttiva 2011/65/UE

OPERAZIONE - Generale

L'apparecchio è inteso solo per uso domestico, non per uso professionale.

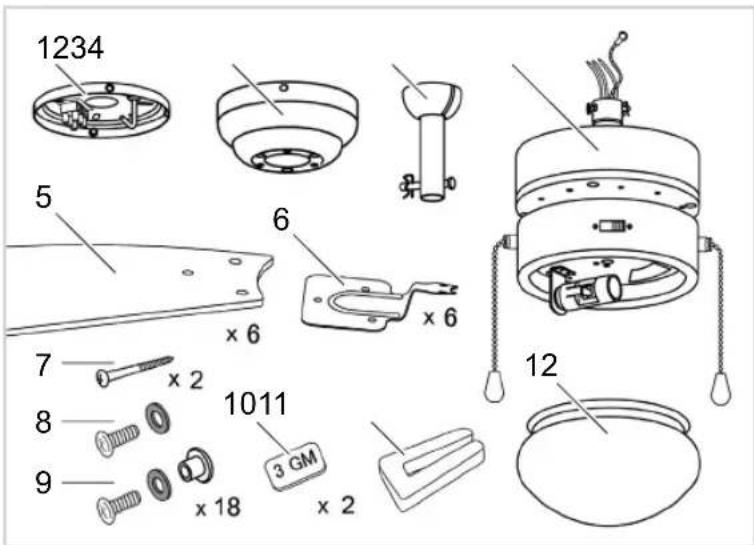

1234 5 6 x 6 7 x 2 8 1011 9 x 18 3 GM x 2 12

1. Piastra di sostegno
2. Calotta di copertura
3. Asta pendente verso il basso
4. Motore
5. Eliche del ventilatore (x6)
6. Custodia delle eliche (x6)
7. Viti per la piastra di montaggio (x2)
8. Set di viti per la calotta (x3)
9. Set di viti per le eliche del ventilatore (x18)
10. Contrappeso (x2)
11. Morsetto del contrappeso
12. Copertura della lampada in vetro

MONTAGGIO - Installazione della piastra di sostegno

ATTENZIONE:

• SPEGNERE SEMPRE IL GENERATORE PRINCIPALE PRIMA DI INSTALLARE O DI EFFETTUARE QUALSIASI TIPO DI INTERVENTO SUL VENTILATORE A SOFFITTO.
  • Assicurarsi di appendere il ventilatore in un luogo in cui la distanza tra le eliche del ventilatore e il pavimento è di almeno 2,30 m.

1 2 2 1 A

1 STOP B

② x 2 C

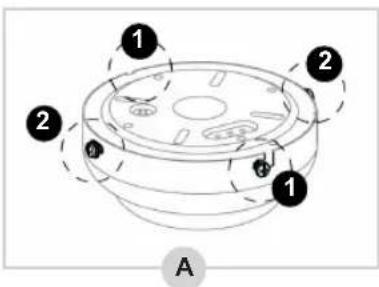

1. Nell'imballaggio la piastra di sostegno è già assemblata alla calotta con quattro viti (vedi figura A).
2. Allentare le due viti ① di mezzo giro (B).
3. Svitare completamente le due viti ② e rimuoverle (C).

1. Rimuovere la piastra di sostegno dalla calotta e svitare il filo di terra giallo-verde (D).

2. Guidare i fili che escono dal vostro soffitto all'interno dell'apertura della piastra di sostegno (E).

3. Avvitare la piastra di sostegno al soffitto (F). Accertarsi che la piastra di sostegno sia montata abbastanza saldamente da sopportare un peso minimo di 23 kg (51 lb).

4. Ora collegare i fili alla morsettiera sulla piastra di sostegno in questo modo (G):

Cavo blu → N
• Cavo marrone o nero → L
- Filo di terra (giallo-verde) → ⏚

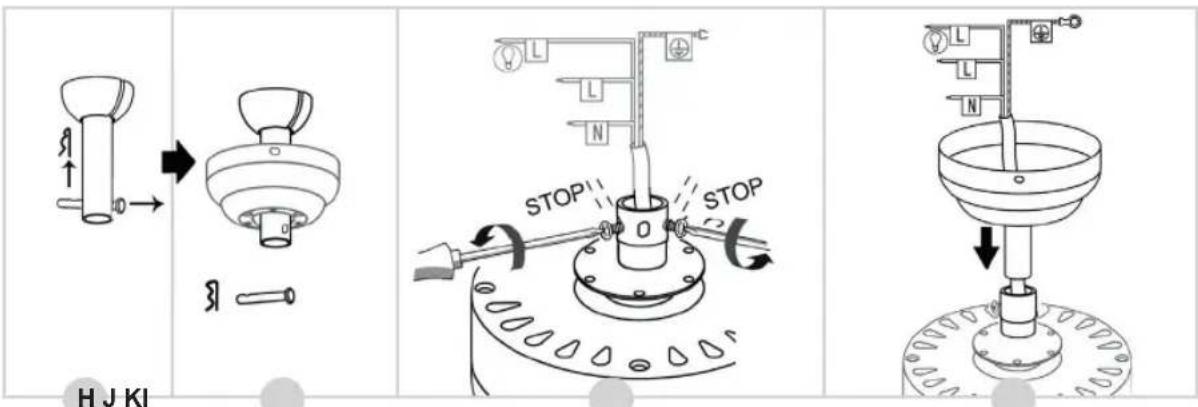

MONTAGGIO - Installazione dell'asta pendente sul motore (opzione 1)

1. Rimuovere la coppiglia e il perno metallico dall'asta pendente (vedi figura H).
2. Guidare l'asta attraverso la calotta (I).
3. Svitare le due viti sul motore (J).
4. Rimuovere il raccoglitore di cavi e far passare i cavi attraverso l'asta (K). Attenzione a non danneggiare i cavi durante l'operazione.

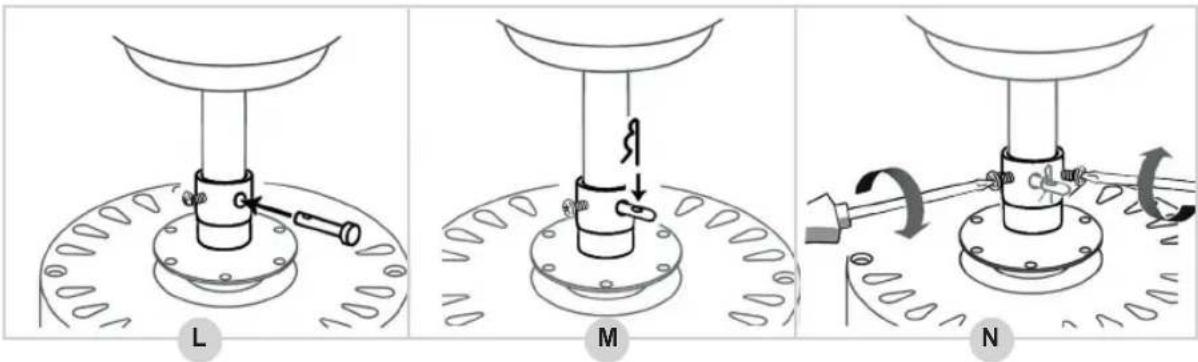

L M N

1. Reinstallare il perno di metallo nell'asta (L) e fissarlo ricollegando il perno di cotone (M).
2. Stringere le due viti al motore (J).

L'asta pendente è ora installata correttamente.

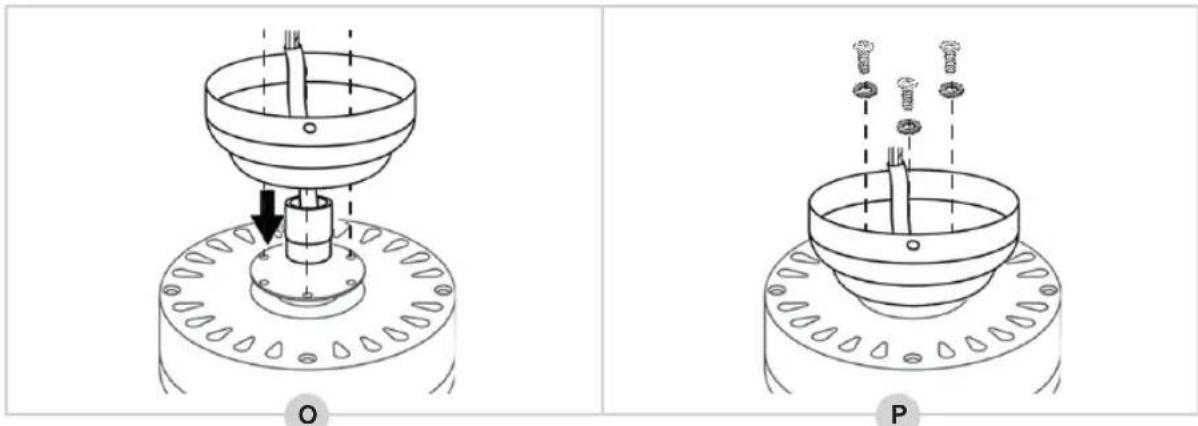

MONTAGGIO - Installazione della calotta direttamente sul motore (opzione 2)

Su questo tipo di ventilatore da soffitto è possibile installare la calotta direttamente sulla scatola del motore, senza dover utilizzare l'asta pendente. Questo può essere utile, ad esempio, quando si monta il ventilatore in posti con un I soffitto basso. Si prega di notare che la scelta di questa opzione potrebbe influire sulla circolazione dell'aria.

1. Il vano del motore è dotato di un anello di montaggio. Inserire i cavi all'interno della calotta e posizionare la calotta sull'anello di montaggio in modo che i fori della calotta corrispondano ai fori delle viti dell'anello di montaggio (vedere la figura O).
2. Prendere le 3 viti e gli anelli elastici (n. 8 nella figura sotto "OPERAZIONE- Generale") e stringere saldamente la calotta di copertura sulla scatola del motore (P).

La calotta è ora installata correttamente al vano motore.

MONTAGGIO - Installazione dei supporti del ventilatore sulle eliche della ventola

Le eliche del ventilatore da soffitto sono di forma asimmetrica. Sebbene le eliche possano essere installate sia con il lato bianco che con il lato color legno rivolto verso il basso, si raccomanda di rivolgere il lato color legno verso il basso. Rivolgere il lato bianco verso il basso potrebbe influire sulla circolazione dell'aria a causa della forma inversa delle eliche del ventilatore.

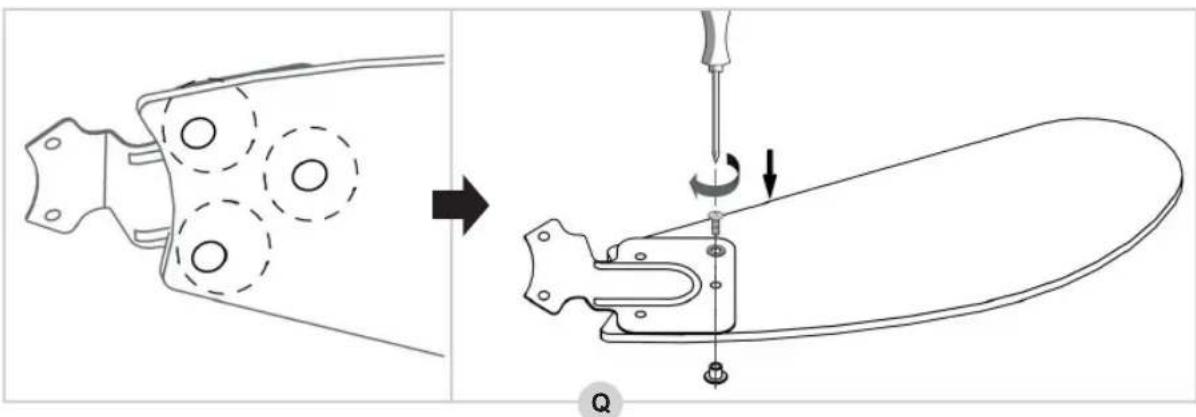

1. Prendere un supporto per eliche e posizionarlo su un'elica come mostrato nella figura Q.
2. Inserire una vite con un anello rosso tra il supporto e l'elica della ventola.
3. Posizionare un dado a tazza sotto l'elica del ventilatore, quindi serrare la vite nel dado a tazza.

MONTAGGIO - Installazione delle eliche del ventilatore sul motore

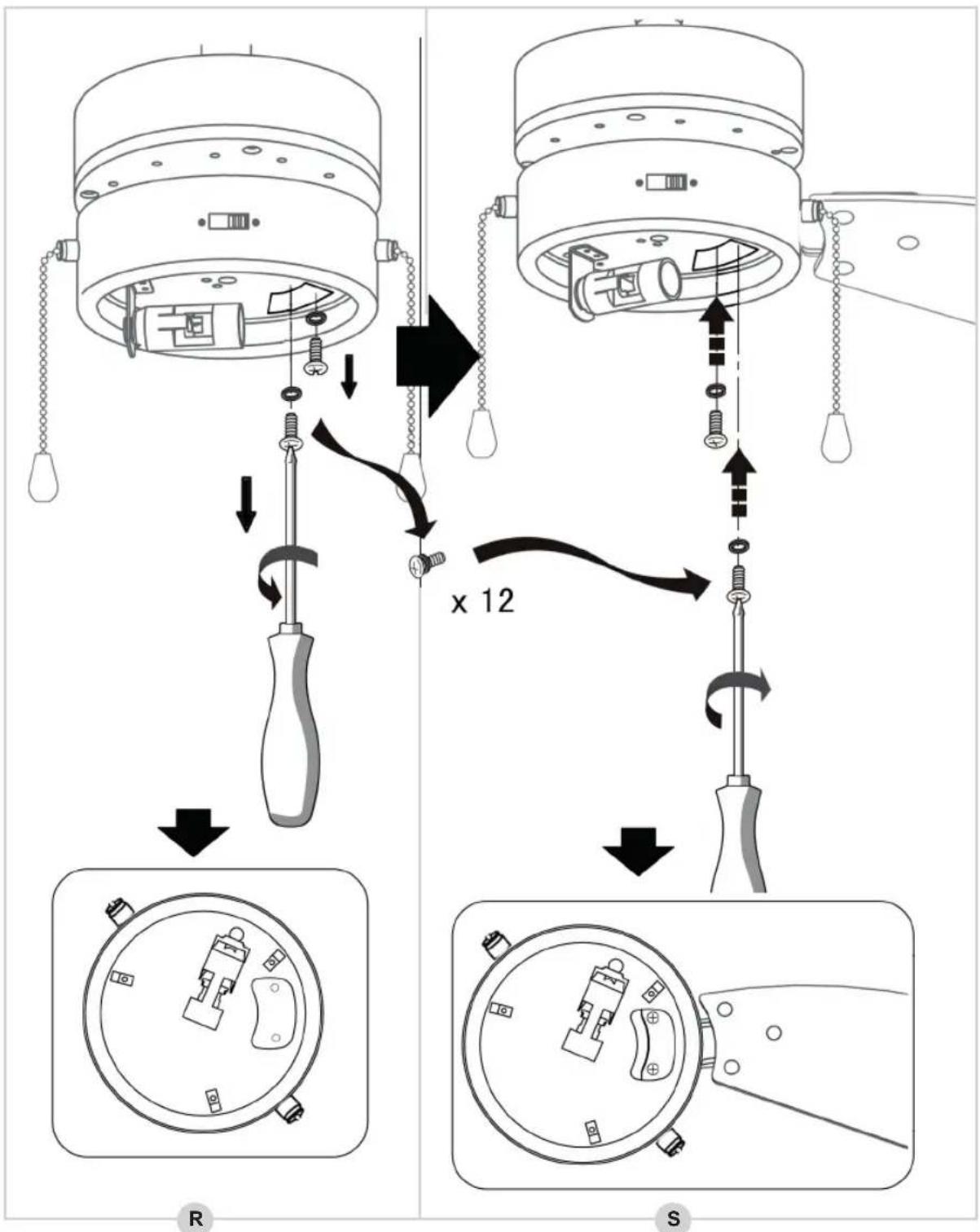

1. Le viti per l'installazione delle eliche del ventilatore sono già state avvitate nel vano del motore. Svitarle e rimuoverle dal vano motore (vedi la figura R).
2. Prendere un'elica con il supporto dell'elica e avvitarla alla scatola del motore utilizzando due viti (S).

R x 12 S

1. Ripeti l'operazione per le altre cinque eliche del ventilatore.

Le eliche del ventilatore sono ora installate correttamente.

MONTAGGIO - Installazione del ventilatore sulla piastra di sostegno

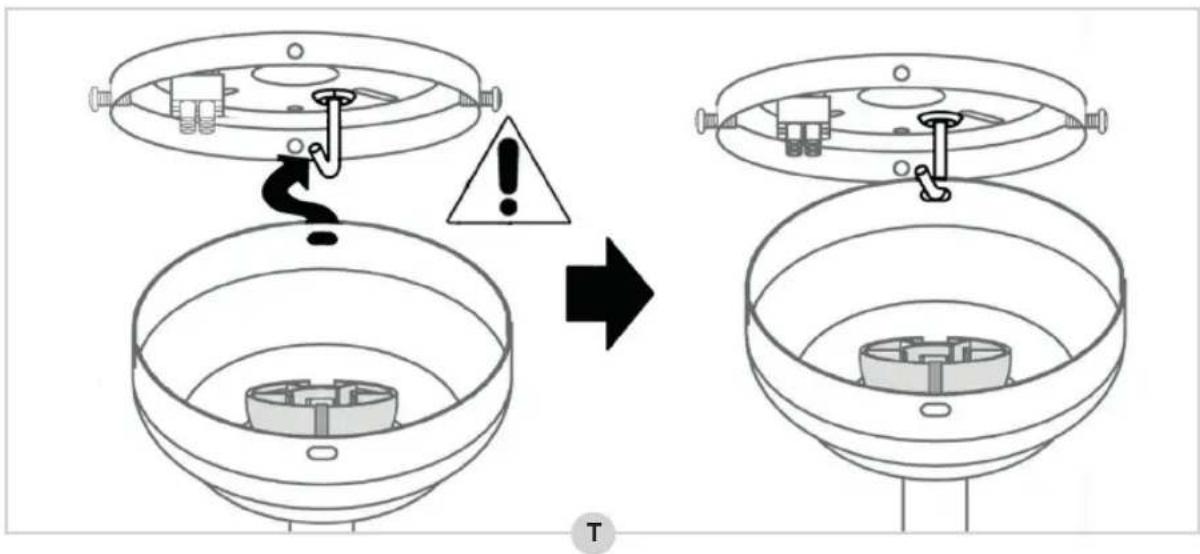

1. Sollevare il ventilatore e inserire il gancio "J-hook" sulla piastra di sostegno attraverso una delle aperture della calotta (vedi figura T). Quindi avrete le mani libere per collegare i cavi del ventilatore.

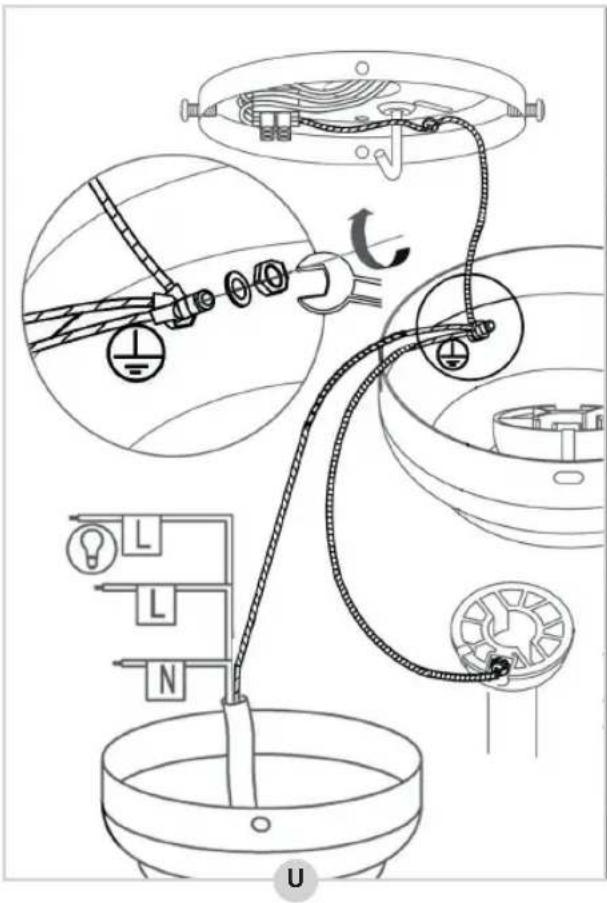

2. Collegare tutti i fili di terra (giallo-verde) alla calotta di copertura (①U).

1. Ora collegare i cavi che escono dall'asta pendente alla morsettiera sulla piastra di sostegno in questo modo (G):

• Cavo blu → N
• Cavo marrone o nero → L

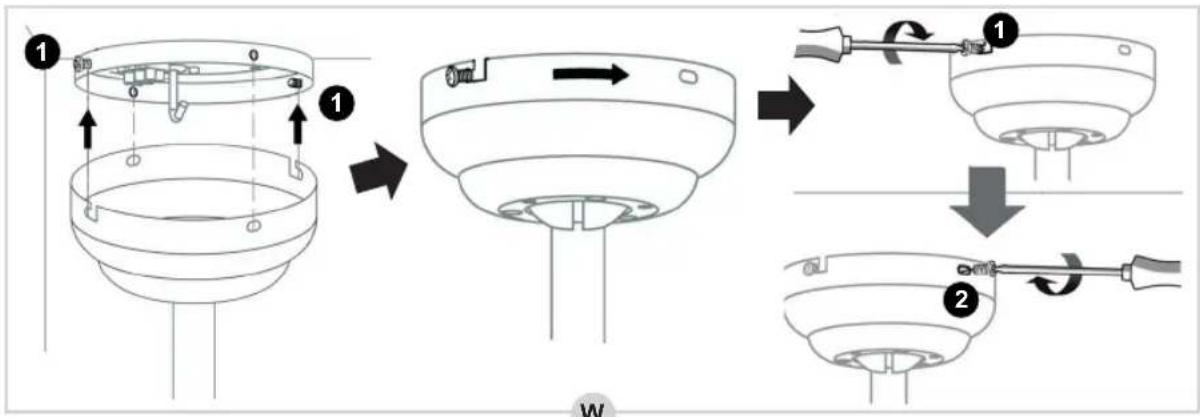

1. Ora sollevare il ventilatore dal gancio "J-hook", posizionare il ventilatore sulle due viti ① nella piastra di sostegno e stringere saldamente le viti (W).
2. Inserire le due viti ② nella piastra di sostegno e stringere anche queste saldamente (W).

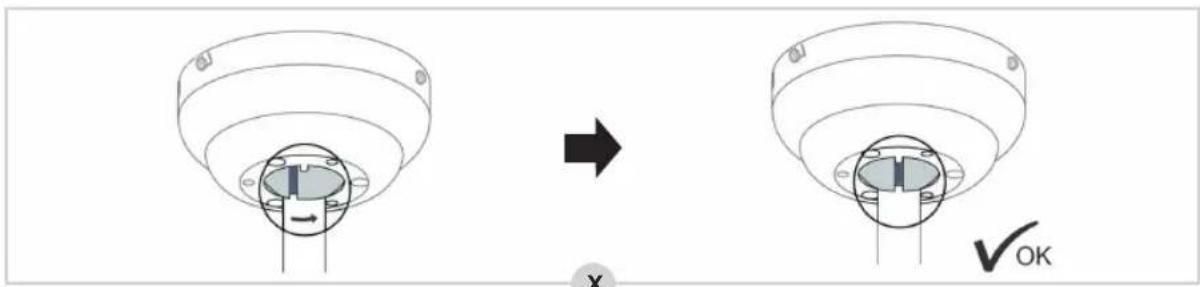

1. Assicurare l'asta pendente come illustrato nella figura X.

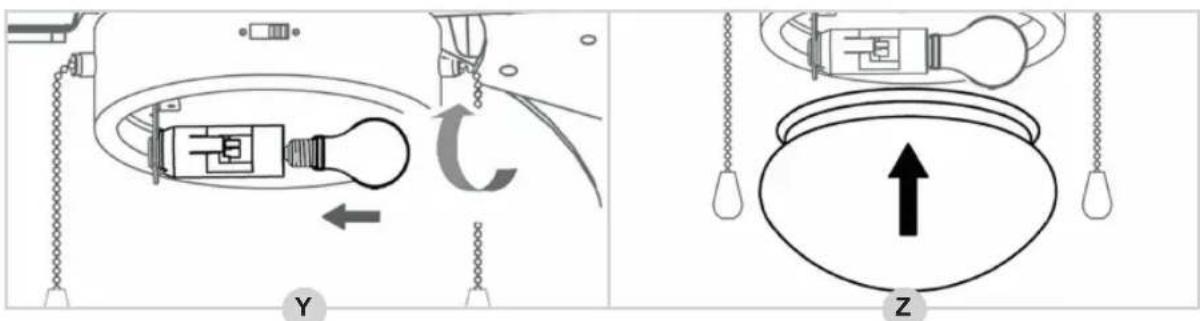

1. Ora, posizionare una lampadina di tipo E14 (60 Watt max.) nell'apposito alloggiamento (vedi figura Y).
2. Posizionare con cautela il paralume di vetro sopra le tre staffe (Z).

Il ventilatore è ora installato correttamente.

Ora si può riaccendere la rete elettrica.

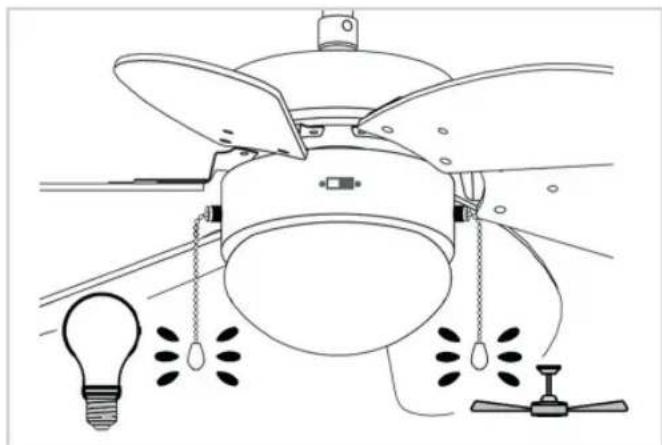

OPERAZIONE - Controlli

Il ventilatore da soffitto ha 3 velocità: veloce, medio e lento.

1. Tirare l'apposita corda. Il ventilatore si mette in funzione a velocità elevata.
2. Tirare l'apposita corda di nuovo. La velocità del ventilatore passerà a livello medio.
3. Tirare l'apposita corda di nuovo. La velocità del ventilatore passere al livello più lento.
4. Tirare l'apposita corda di nuovo. Il ventilatore si spegnerà.

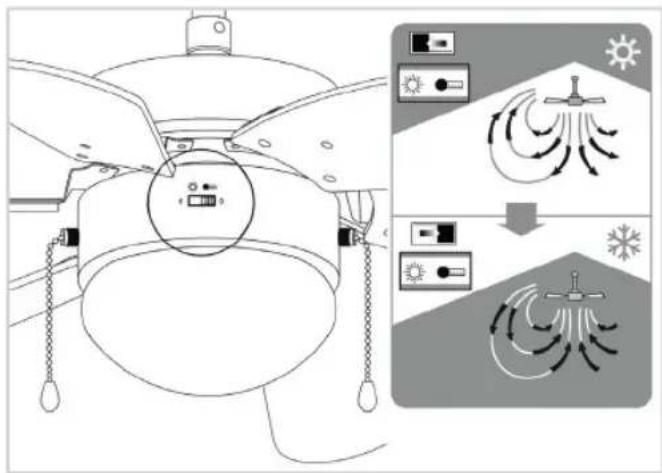

OPERAZIONE - Modalità estate / inverno

Il ventilatore da soffitto è dotato di una modalità estiva e di una modalità invernale: in modalità estiva il ventilatore soffia aria direttamente verso il basso, creando una brezza fresca, mentre in modalità invernale la ventola farà circolare l'aria della vostra stanza riscaldata dal sistema di riscaldamento.

1. Per utilizzare la modalità estiva, spostare a sinistra l'interruttore di modalità.
2. Per utilizzare la modalità invernale, spostare a destra l'interruttore di modalità.

RISOLUZIONE DEI PROBLEMI

Problema Prabable Cause Suggested Remedy
Il ventilatore non si accende	1. Il ventilatore è collegato a un interruttore della luce che è stato spento.2. Il fusibile o l'interruttore sono bruciati, o l'alimentazione principale non è stata riattivata.3. Collegamenti della linea di alimentazione sono staccati dal ventilatore.	1. Controllare che l'interruttore della luce sia stato acceso.2. Controllare che l'alimentazione generale sia stata ripristinata.3. Controllare i collegamenti dei cavi di linea al ventilatore e avviare la connessione con gli interruttori.ATTENZIONE: Assicurarsi che il generatore principale sia spento.
Il ventilatore fa rumore.Il ventilatore vibra o oscilla	1. La piastra di sostegno non è stata montata correttamente.2. L'asta inferiore non è stata assicurata correttamente.	1. Controllare e assicurarsi che la piastra di sostegno sia (ancora) saldamente fissata al soffitto. Vedi 'Montaggio - Installazione della piastra di montaggio'.2. Controllare che l'asta inferiore sia stata assicurata correttamente. Vedi 'Montaggio - Installazione dell'asta inferiore sul motore'.

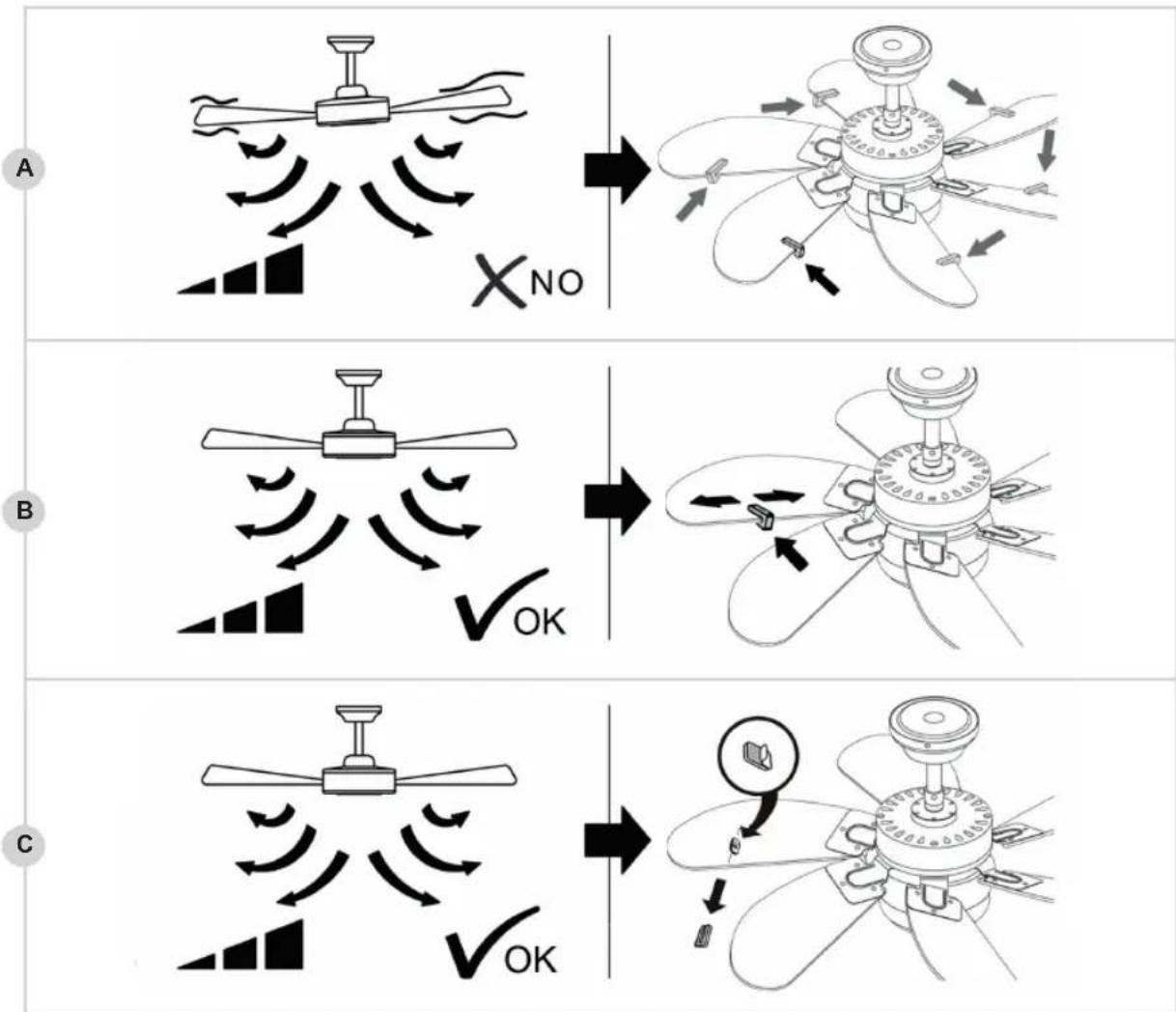

RISOLUZIONE DI PROBLEMI - Bilanciamento delle eliche del ventilatore

Ci impegniamo al massimo per garantire che i ventilatori siano della massima qualità. Tuttavia, a volte può verificarsi uno sbilanciamento. Se il ventilatore è instabile o vibra eccessivamente, per prima cosa segui i passaggi elencati in 'RISOLUZIONE DEI PROBLEMI'. Se il ventilatore continua a vibrare eccessivamente, provare a scambiare due eliche opposte e ad accendere di nuovo il ventilatore. Se dopo questa operazione il ventilatore continua a vibrare, utilizzare il set di bilanciamento:

1. Accendi il ventilatore e scopri a quale velocità vibra di più. Spegnere il ventilatore.
2. Seleziona una delle eliche del ventilatore e posiziona il morsetto di bilanciamento a metà del lato dritto dell'elica (vedi la figura A). Riporta il ventilatore alla velocità alla quale vibrava di più. Controlla se le vibrazioni sono diminuite. Spegni il ventilatore.
3. Ripetere questa procedura con tutte le restanti eliche e verificare quale elica presenta maggiore miglioramento.
4. Posiziona il morsetto di bilanciamento sull'elica del ventilatore sulla quale si è riscontrato il netto miglioramento e spingi il morsetto verso l'interno o l'esterno dell'elica (B). Riporta il ventilatore alla velocità alla quale vibrava di più. Controlla se le vibrazioni sono diminuite. Spegni il ventilatore.
5. Ripeti questa operazione e verificare in quale posizione del morsetto di bilanciamento si riscontra il massimo miglioramento.
6. Rimuovere il morsetto di bilanciamento e incollare uno dei due pesi di bilanciamento sul ventilatore nel punto in cui funziona meglio, esattamente nel punto in cui si trovava il morsetto di bilanciamento (C).

Si prega di notare che tutti i ventilatori a soffitto possono sempre vibrare leggermente.

DISPOSIZIONI DI GARANZIA

In base alle seguenti condizioni, Bestron garantisce questo apparecchio per la durata di 60 mesi dalla data di acquisto contro i guasti causati da difetti di fabbricazione e/o del materiale.

1. Durante il periodo di garanzia non verranno addebitati costi di manodopera e per i materiali necessari.

2. La riparazione effettuata in garanzia non prolunga il periodo di garanzia.

3. Al momento della sostituzione, le parti difettose o gli stessi apparecchi guasti, torneranno automaticamente a essere proprietà di Bestron.

4. La garanzia è valida solo per l'acquirente originale e non è trasferibile.

5. La garanzia non è valida in caso di danni causati da:

• Incidenti ed infortuni

- Uso improprio

- Usura

- Negligenza

• Installazione errata

- Collegamento a una tensione di rete diversa da quella indicata sulla targhetta di identificazione del dispositivo

• Modifiche non autorizzate

- Riparazioni effettuate da terzi non qualificati

• Utilizzo in violazione delle norme giuridiche, tecniche o di sicurezza applicabili

- Trasporto incauto senza idoneo imballaggio o altre protezioni

1. Non sono ammesse richieste di risarcimento in garanzia in caso di:

• Danni subiti durante il trasporto

• Rimozione o modifica del numero di serie del dispositivo

1. Quanto segue è escluso dalla garanzia:

Cavi

- Lampade

• Parti in vetro

1. La garanzia non dà diritto ad alcun risarcimento per danni diversi dalla sostituzione o dalla riparazione delle parti difettose. Bestron non può essere in nessun caso ritenuta responsabile per danni consequenziali o altre conseguenze derivanti da o in relazione alle apparecchiature da essa fornite.

2. I reclami in garanzia possono essere inoltrati solo al vostro rivenditore/rivenditore web o direttamente al servizio assistenza Bestron. Non limitarsi a inviare un oggetto senza preavviso. Il pacchetto può essere rifiutato e gli eventuali costi saranno a carico del mittente. In primo luogo, contattateci per ricevere le istruzioni su come imballare e spedire il dispositivo. Qualsiasi reclamo in garanzia deve essere accompagnato dalla prova di acquisto.

SERVIZIO ASSISTENZA

Nell'indesiderata eventualità di un malfunzionamento, contattare il servizio assistenza BESTRON visitando il seguente sito: www.bestron.com/service
