MANUAL DE USUARIO DC30T BESTRON

Felicidades por la compra de este producto Bestron. En estas instrucciones le explicamos su funcionamiento y cómo usarlo. Antes de usar el aparato, lea bien el manual de instrucciones. Utilice el aparato únicamente tal y como se describe en el manual de instrucciones. Guarde las instrucciones como referencia en el futuro.

En el caso de una avería:

Si el aparato se averiara inesperadamente, nunca intente arreglarlo usted mismo. Deje que las reparaciones las haga un mecánico cualificado.

Uso por niños:

• Este aparato lo pueden usar niños menores de 8 años y personas con una limitación física, sensorial o mental o una falta de experiencia y conocimiento, pero siempre bajo la supervisión o siguiendo las instrucciones de un adulto sobre su uso seguro y comprendiendo los posibles peligros correspondientes.
• La limpieza y mantenimiento no las pueden realizar niños, excepto si son mayores de 8 años y están bajo la supervisión de un adulto.
• Mantenga el equipo y el cable alejados del alcance de los niños de 8 años.
• Hay que vigilar a los niños para asegurarse de que no jueguen con el aparato.

QUÉ DEBE SABER SOBRE LOS APARATOS ELÉCTRICOS

• Antes de usar un aparato eléctrico, compruebe que la tensión coincida con la tensión indicada en su placa descriptiva.
• Compruebe que el enchufe que vaya a utilizar para un aparato eléctrico tenga contacto a tierra.
• Coloque los aparatos eléctricos siempre sobre una superficie estable y plana, en un un sitio donde no se puedan caer.
• Algunas partes de un aparato eléctrico pueden calentarse ligeramente o mucho. Para evitar quemaduras, no las toque.
• Procure que sus manos estén siempre secas cuando toque un aparato eléctrico, un cable o un enchufe.
• Los aparatos eléctricos tienen que poder eliminar su calor para evitar el riesgo de incendios. Procure que el aparato tenga suficiente espacio alrededor y no pueda estar en contacto con material inflamable. No cubra nunca los aparatos eléctricos.
• Procure que los aparatos eléctricos, cables o enchufes no entren en contacto con el agua.

- Nunca sumerja los aparatos eléctricos, cables o enchufes en agua ni en ningún otro líquido.

- No toqué los aparatos eléctricos si se han caído al agua. Desenchúfelo inmediatamente de la toma de corriente. No vuelva a usar el aparato.

- Procure que los aparatos eléctricos, cables o enchufes no entren en contacto con fuentes de calor, como una plancha caliente o una llama.

- No deje los cables sobre el borde de la encimera, tabla de cortar o una mesa.

- Desenchufe siempre los aparatos eléctricos si no los está utilizando.

• Al desenchufarlo, no tire del cable sino del enchufe.

- Compruebe con regularidad si el cable del aparato eléctrico está todavía en buen estado. No vuelva a usar el aparato si el cable está un poco dañado. Si el cable está dañado, el fabricante, un servicio técnico o una persona con una cualificación similar lo tiene que sustituir, para evitar cualquier riesgo.

- No se puede poner el aparato en funcionamiento por medio de un interruptor externo o con un sistema especial con mandos a distancia.

QUÉ NECESITA SABER SOBRE ESTE APARATO

- Tenga cuidado al usar el dispositivo en el exterior.

• No use nunca el aparato en espacios húmedos.

- Limpie bien el aparato después de su uso, véase «Limpieza y mantenimiento».

- Recomendamos que la instalación sea realizada por un electricista calificado que pueda verificar la resistencia de los miembros de techo de apoyo y hacer la conexión eléctrica adecuada.

- Para reducir el riesgo de lesiones personales, use solo los dos tornillos de acero (y la arandela de seguridad) provistos para el montaje.

- Para reducir el riesgo de lesiones personales, no doble los soportes de las cuchillas cuando instale los soportes, equilibre las cuchillas o limpie el ventilador.

MEDIO AMBIENTE

- Tire el material de embalaje, como plástico y cajas, en el contenedor apropiado.

Al final de su vida útil, no se desprenda de este producto como un residuo normal. Llévelo a un punto blanco de su ciudad para el reciclaje de aparatos eléctricos y electrónicos. Preste atención al símbolo en el producto, las instrucciones o el embalaje.

- Los materiales se pueden reutilizar tal y como se indica. Reciclando, procesando los materiales o aprovechando antiguos equipos de otra forma, hace una gran aportación a la protección del medio ambiente.

- Infórmese en su municipio del punto blanco correcto cerca de usted.

DECLARACIÓN DE CONFORMIDAD CE

Este producto cumple con las disposiciones de las siguientes directivas europeas en el campo de la seguridad:

• CEM – Directivas 2014/30/EU
• Directiva sobre baja tensión 2014/35/EU
• RoHS – Directiva 2011/65/EU

El aparato está destinado únicamente para uso doméstico, no para uso profesional.

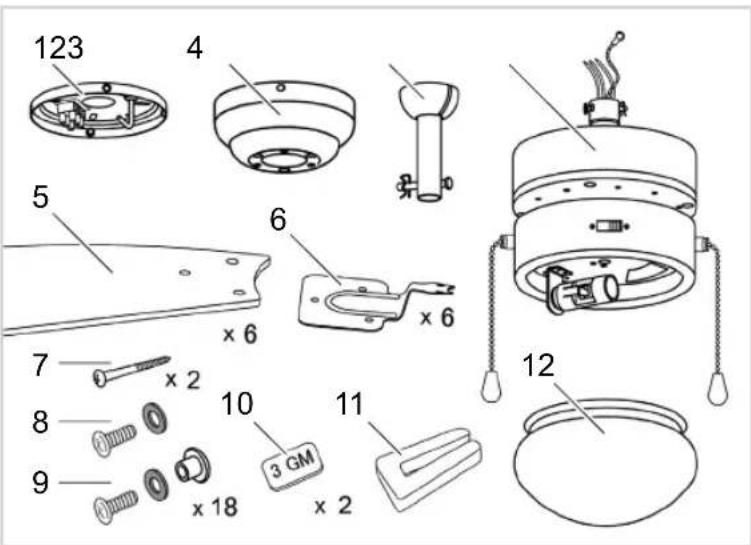

1. Placa de montaje
2. Cubierta
3. Barra de suspensión
4. Motor
5. Aspas (6)
6. Soporte de las aspas (6)
7. Tornillos de la placa de montaje (2)
8. Juego de tornillos de la cubierta (3)
9. Juego de tornillos de las aspas (18)
10. Contrapesos de equilibrado (2)
11. Abrazadera de equilibrado
12. Cubierta de cristal de la bombilla

123 4 5 6 × 6 7 × 2 8 10 11 9 × 18 × 2 3 GM 12

MONTAJE - instalación de la placa de montaje

ATENCIÓN:

• DESCONECTE SIEMPRE LA CORRIENTE ELÉCTRICA ANTES DE INSTALAR O REALIZAR CUALQUIER TRABAJO EN EL VENTILADOR DE TECHO.
• Asegúrese de colgar el ventilador en un lugar donde haya una distancia de al menos 2,30 m entre las aspas y el suelo.

1 2 3 4 A

1 STOP B

② x 2 C

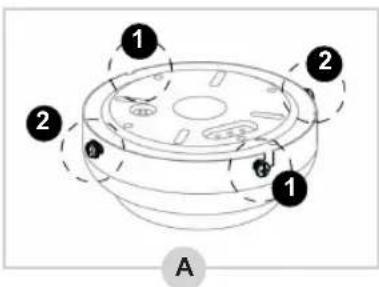

1. En el embalaje, la placa de montaje ya está montada en la cubierta mediante cuatro tornillos (véase la figura A).
2. Afloje los dos tornillos ① hasta la mitad (B).
3. Desenrosque completamente los dos tornillos ② y quitelos (C).

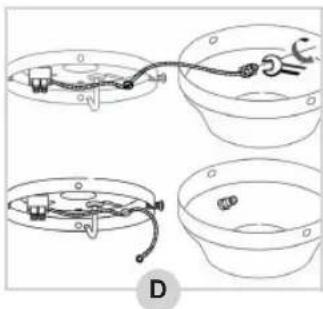

1. Retire la placa de montaje de la cubierta y desenrosque el cable de tierra amarillo-verde de la cubierta (D).

2. Introduzca los cables que salen del techo a través de la abertura en la placa de montaje (E).

3. Atornille la placa de montaje al techo (F). Asegúrese de que esté instalada firmemente como para resistir un peso mínimo de 23 kg (51 lb).

4. Ahora conecte los cables a la terminal de la placa de montaje de la siguiente forma (G):

• Cable azul → N
• Cable marrón o negro → L
• Cable de tierra (amarillo-verde) → ⏚

MONTAJE - Instalación de la barra de suspensión en el motor (opción 1)

1. Quite la clavija y el perno de metal de la barra de suspensión (véase la figura H).
2. Introduzca la barra de suspensión a través de la cubierta (I).
3. Afloje los dos tornillos del motor (J).
4. Retire la abrazadera de plástico que rodea los cables e introdúzcalos a través de la barra de suspensión (K). Asegúrese de no dañar los cables al hacerlo.

L M N

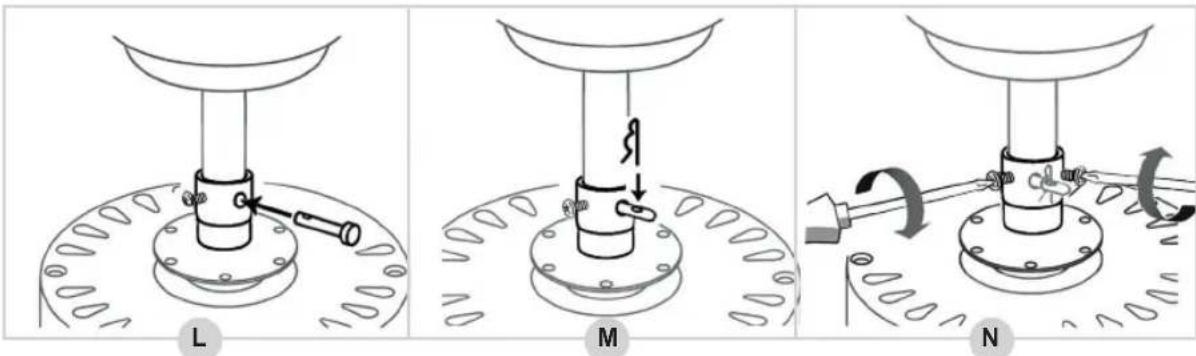

1. Vuelva a instalar el perno de metal en la barra de suspensión (L) y asegúrelo con la clavija (M).
2. Apriete los dos tornillos del motor (N).

La barra de suspensión ya está instalada correctamente.

MONTAJE - Instalación de la cubierta directamente en el motor (opción 2)

Este tipo de ventilador de techo ofrece la posibilidad de instalar la cubierta directamente en la carcasa del motor, sin usar la barra de suspensión. Esto puede ser útil, por ejemplo, al instalar el ventilador en zonas donde el techo sea bajo. Tenga en cuenta que elegir esta opción puede afectar la circulación del aire.

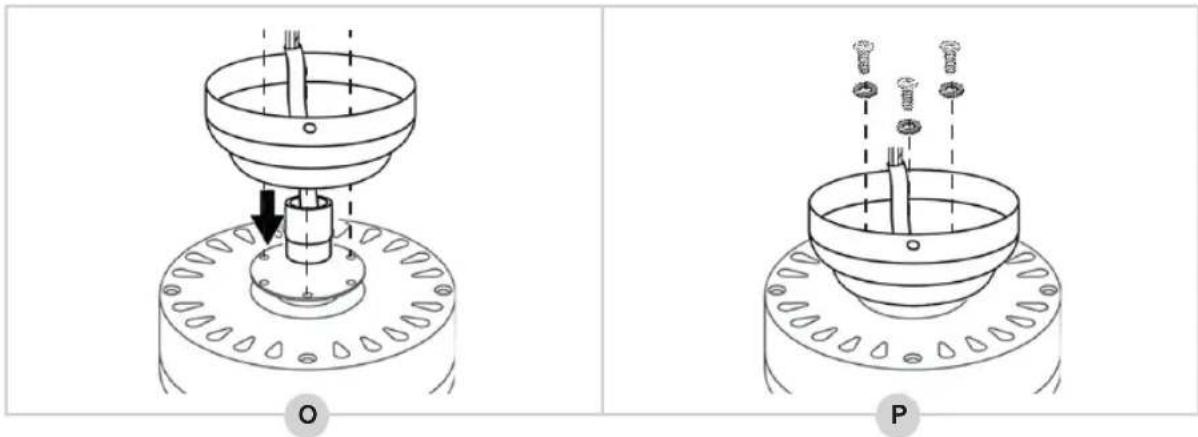

1. La carcasa del motor está equipada con un anillo de montaje. Inserte el cableado a través de la cubierta y coloque la cubierta sobre el anillo de montaje de modo que los orificios de la cubierta encajen con los agujeros de los tornillos en el anillo de montaje (véase la figura O).
2. Coja los 3 tornillos y los anillos de resorte (n. ° 8 en la figura del apartado "FUNCIONAMIENTO - General") y apriete firmemente la cubierta a la caja del motor (P).

Ya ha instalado correctamente la cubierta en la casa del motor.

MONTAJE - Instalación de los soportes de las aspas en las aspas

Las aspas de este ventilador de techo son de forma asimétrica. Aunque las aspas se pueden instalar tanto con el lado blanco como con el lado de color madera apuntando hacia abajo, se recomienda colocar el lado de color madera hacia abajo. Colocar el lado blanco hacia abajo puede afectar la circulación del aire debido a la forma inversa de las aspas.

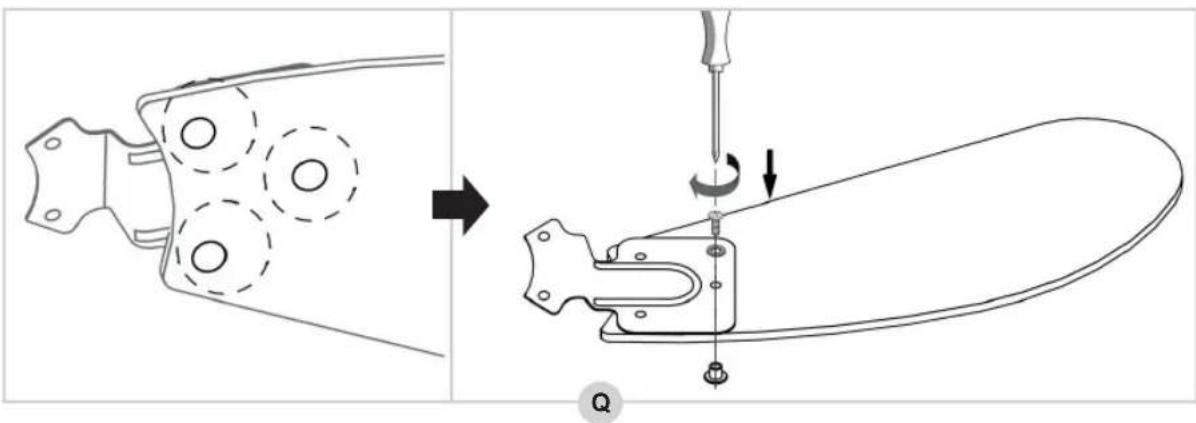

1. Coja uno de los soportes y colóquelo en una de las aspas, tal como muestra en la figura Q.
2. Inserte un tornillo con un anillo rojo a través del soporte de las aspas y el aspa.
3. Coloque una tuerca de presión debajo del aspa, luego apriete el tornillo dentro de ella.

MONTAJE - Instalación de las aspas en el motor

1. Los tornillos para instalar las aspas ya están atornillados en la carcasa del motor. Desenrósquelos y quítelos de la caja del motor (véase la figura R).
2. Coja una de las aspas con su soporte y atornillela a la caja del motor con dos tornillos (S).

R x 12 S

1. Repita el proceso con las otras cinco aspas.

Las aspas ya están instaladas correctamente.

MONTAJE - Instalación del ventilador en la placa de montaje

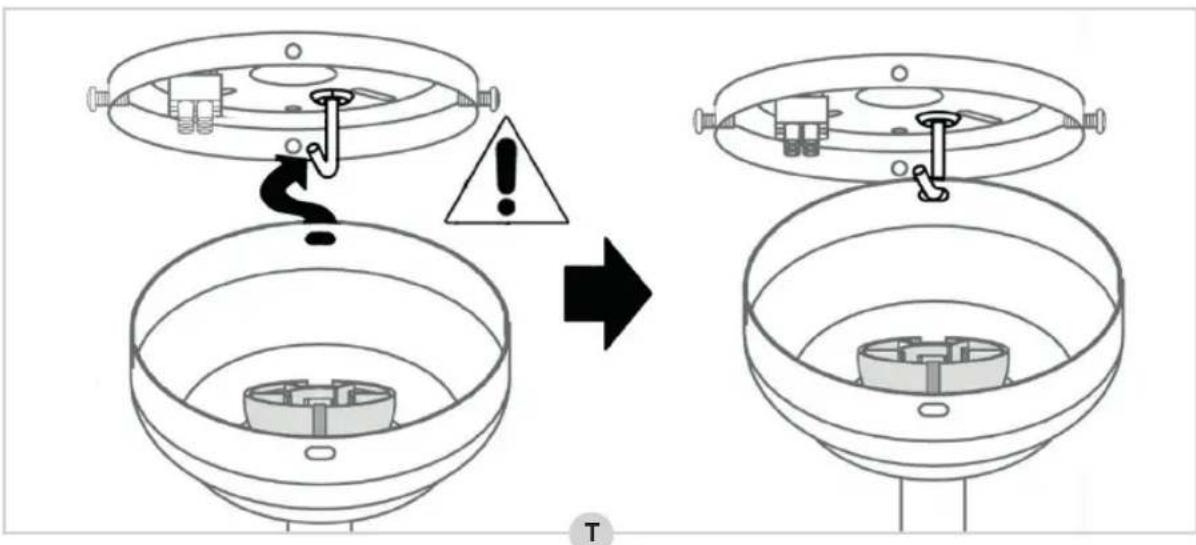

1. Levante el ventilador e inserte el "gancho en forma de J" en la placa de montaje a través de una de las aberturas de la cubierta (véase la figura T). Esto le permitirá tener las manos libres para conectar el cableado.

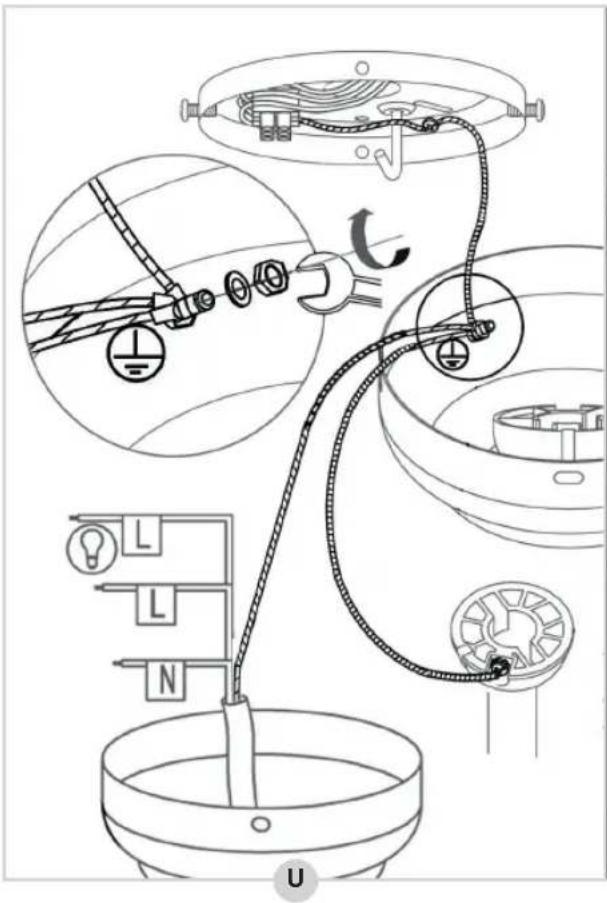

2. Conecte todos los cables de tierra (amarillo-verde) a la cubierta (☐U).

1. Conecte los cables que vienen de la barra de suspensión al terminal de la placa de montaje de la siguiente forma (V):

• Cable azul → N
• Cables marrones y negros → L

1. Ahora levante el ventilador por el "gancho en forma de J", coloque el ventilador sobre los dos tornillos ① en la placa de montaje y apriételos firmemente (W).
2. Inserte los dos tornillos ② en la placa de montaje y apriételos firmemente también (W).

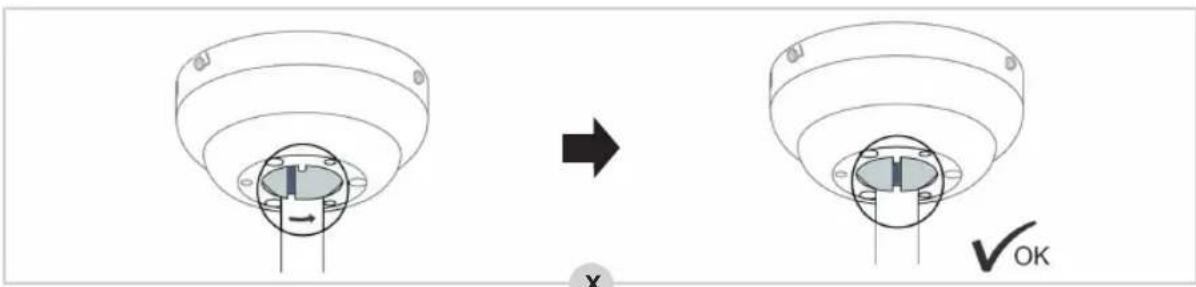

1. Fije la barra de suspensión como se muestra en la figura X.

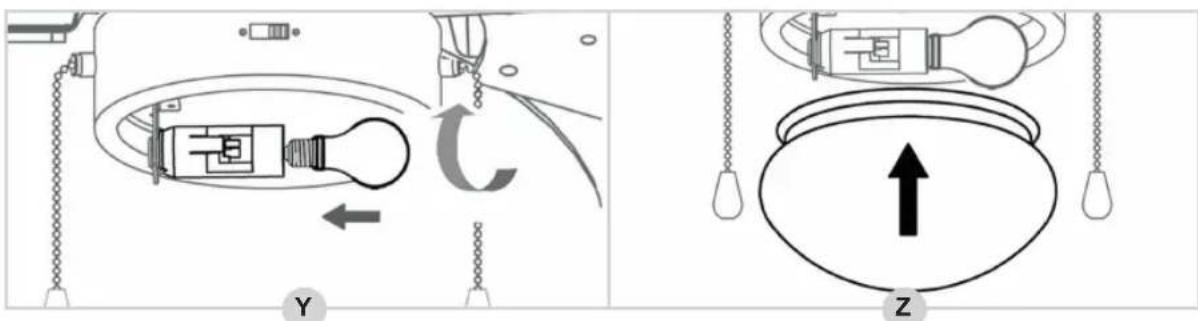

1. Ahora, coloque una bombilla tipo E14 (60 vatios máx.) en el casquillo (véase la figura Y).
2. Coloque con cuidado la cubierta de cristal de la bombilla sobre los tres soportes (Z).

El ventilador ya está instalado correctamente.

Ya puede volver a conectar la alimentación eléctrica.

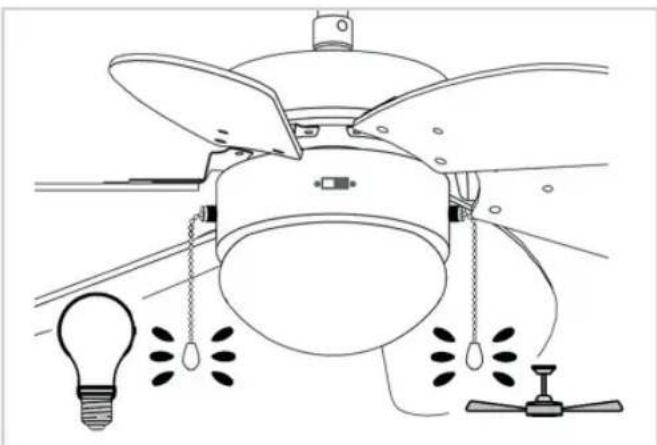

USO - Controles

El ventilador de techo tiene 3 velocidades: rápida, media y lenta.

1. Tire del interruptor de cadena. El ventilador se iniciará a la velocidad máxima.
2. Vuelva a tirar del interruptor de cadena. La velocidad del ventilador cambiará a media.
3. Vuelva a tirar del interruptor de cadena. La velocidad del ventilador cambiará a lenta.
4. Vuelva a tirar del interruptor de cadena. El ventilador se detendrá.

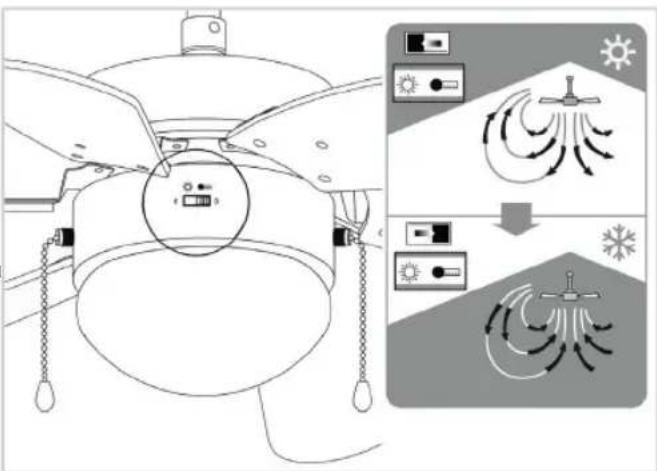

USO - Modo verano / invierno

El ventilador de techo está equipado con un modo de verano y un modo de invierno. En el modo de verano, el ventilador soplará el aire directamente hacia abajo, creando una brisa fresca, mientras que en el modo de invierno, el ventilador hará circular el aire calentado por su sistema de calefacción por la habitación.

1. Mueva el interruptor a la izquierda para utilizar el modo de verano.
2. Mueva el interruptor a la derecha para utilizar el modo de invierno.

SOLUCIÓN DE PROBLEMAS

Problema Causa probable Reparación sugerida
El ventilador no enciende	1. El ventilador está conectado a un interruptor de luz que está apagado.2. El fusible o el interruptor de circuito están fundidos o no se ha vuelto a conectar la alimentación eléctrica.3. Las conexiones eléctricas del ventilador están flojas	1. Compruebe si el interruptor de la luz está encendido.2. Compruebe si la alimentación eléctrica está conectada.3. Revise las conexiones de los cables de línea del ventilador y cambie las conexiones de los cables en la caja del interruptor.ATENCIÓN: Asegúrese de que la alimentación eléctrica esté desconectada.
El ventilador hace ruido.El ventilador se tambalea o sacude	1. La placa de montaje no se ha instalado correctamente.2. La barra de suspensión no se ha fijado adecuadamente.	1. Asegúrese de que la placa de montaje siga estando firmemente sujeta al techo. Consulte el apartado de “Montaje: instalación de la placa de montaje”.2. Asegúrese de que la barra de suspensión se haya fijado apropiadamente. Consulte el apartado de “Montaje: instalación de la barra de suspensión en el motor”.

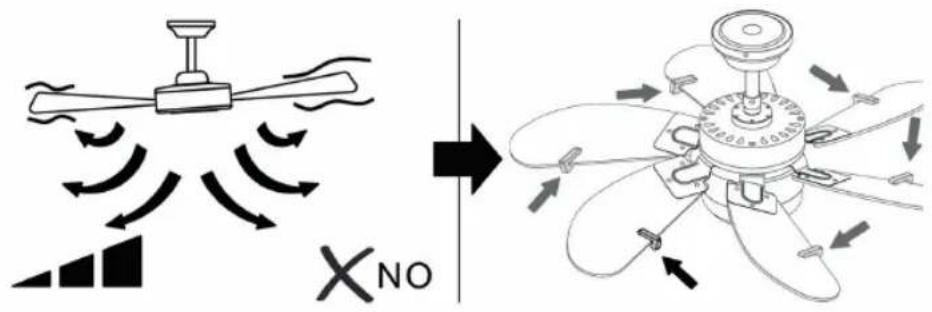

SOLUCIÓN DE PROBLEMAS - Equilibrado de las aspas

Hacemos todo lo posible para garantizar que su ventilador sea de la más alta calidad. Sin embargo, a veces podría perder un poco de estabilidad. Si el ventilador es inestable o se tambalea excesivamente, siga primero los pasos descritos en el apartado de "SOLUCIÓN DE PROBLEMAS". Si el ventilador siguiese sacudiéndose excesivamente, intente cambiar dos aspas opuestas y encienda el ventilador. Si después de esta operación, el problema continúa, use el juego de equilibrado:

A

X NO

B

1. Encienda el ventilador y fíjese a qué velocidad se tambalea más. Apáguelo.
2. Seleccione una de las aspas y coloque la abrazadera de equilibrado a la mitad del lado recto del aspa (véase la figura A). Vuelva a encender el ventilador y colóquelo en la velocidad donde se tambaleaba más. Fíjese si el tambaleo se ha reducido. Apáguelo.
3. Repita este procedimiento con las aspas restantes y verifique cuál es la que muestra la mayor mejora.
4. Coloque la abrazadera de equilibrado en el aspa que haya mostrado la mayor mejoría y empuje la abrazadera hacia adentro o hacia afuera sobre el aspa (B). Vuelva a encender el ventilador y colóquelo en la velocidad donde se tambaleaba más. Fíjese si el tambaleo se ha reducido. Apáguelo.
5. Repita el procedimiento y verifique en qué posición de la abrazadera de equilibrado se observa una mayor mejoría.
6. Quite la abrazadera de equilibrado y adhiera uno de los dos contrapesos de equilibrado en la parte superior del aspa que mostró mayor mejoría, exactamente en el mismo lugar donde estaba ubicada la abrazadera (C).

Tenga en cuenta que los ventiladores de techo pueden seguir tambaleándose muy levemente.

CONDICIONES DE GARANTÍA

Bestron ofrece 60 meses de garantía después de la fecha de compra de este equipo. La garantía cubre las averías por errores de fabricación y/o material y se atiene a las siguientes condiciones.

1. La garantía no cubre ningún gasto por mano de obra ni material.

2. La reparación que se realice durante el plazo de la garantía no implica una prórroga de dicho plazo.

3. Cualquier pieza defectuosa o aparatos averiados y devueltos se convierten automáticamente en propiedad de Bestron.

4. La garantía es únicamente válida para el primer comprador y no es transferible.

5. La garantía no cubre los daños por:

6. Accidentes

7. Uso equivocado
8. Desgaste
9. Descuido
   • Mala instalación
10. Conexión a otra tensión que la que se especifica en la placa de modelo.
11. Modificación no autorizada
12. Reparaciones realizadas por terceros no cualificados
13. Uso incumpliendo las normas vigentes legales, técnicas y de seguridad.

14. Descuidos en el transporte, sin embalaje adecuado o sin otra protección

15. No se puede reclamar la garantía en el caso de:

• Daños durante el transporte

- Quitar o modificar el número de serie del aparato.

1. La garantía no cubre:

- Los cables

- Las bombillas

• Las piezas de cristal

1. La garantía no le concede el derecho a una compensación por un posible daño, aparte de sustituir o reparar las piezas defectuosas. Bestron no puede hacerse responsable de cualquier posible daño o de cualquier tipo de consecuencia que surgieran o estuvieran relacionadas con el aparato entregado.

2. Solo puede reclamar la garantía a su empresa de venta (en línea) o directamente al Servicio de atención Bestron. Sin embargo, no nos envíe ninguna pieza sin preguntar antes. Puede que rechacemos el paquete y esto podría suponer unos gastos para usted. Póngase primero en contacto con nosotros para que le expliquemos cómo tiene que embalar el aparato y mandárnoslo. Cualquier reclamación sobre la garantía debe ir acompañada de una prueba de compra.

SERVICIO DE ATENCIÓN

Si hubiera una avería inesperada, póngase en contacto con el servicio de atención BESTRON: www.bestron.com/service

v181123-03
