RC40AC - Ventilatore Superior - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a piedistallo
Modello	RC40AC
Marca	Superior
Alimentazione	220-240 V ~ 50 Hz
Potenza	50 W
Velocità	3 velocità: lenta, media, veloce
Funzione oscillazione	Sì (movimento orizzontale)
Timer	Sì, regolabile per intervalli: 0,5 h, 1 h, 2 h, 4 h
Regolazione in altezza	Sì, tramite anello di fissaggio sul supporto
Inclinazione pale	Regolabile tramite viti laterali
Tipo di comando	Pannello di comando sul tubo interno (tasti On/Speed, Swing, Timer, Off)
Indicatori luminosi	Spia rossa per ogni velocità, intervallo del timer e alimentazione
Sicurezza	Griglia di protezione anteriore e posteriore, spegnimento automatico tramite timer
Manutenzione	Pulire con un panno umido, non immergere
Garanzia	3 anni, data di acquisto sullo scontrino
Servizio post-vendita (Germania)	Tel: (0049)-(0)1805646666 (0,14 €/min)
Produttore	Foshan Shunde Rihuang Electric Co., Ltd.
Uso previsto	Solo per uso domestico interno

Domande frequenti - RC40AC Superior

Come assemblare il ventilatore RC40AC?

Segui i passaggi delle istruzioni: monta il piede a croce, fissa il supporto, inserisci il tubo interno, fissa il motore, le griglie di protezione e l'elica. Stringi correttamente viti e anelli.

Come regolare l'altezza del ventilatore?

Allenta l'anello di fissaggio sul supporto, regola il tubo interno all'altezza desiderata, quindi riavvita l'anello.

Come usare il timer?

Il ventilatore deve essere in funzione. Premi il tasto 'timer' per attivare il timer. Ogni pressione aumenta il tempo per intervalli: 0,5 h, 1 h, 2 h, 4 h. Una spia rossa indica l'intervallo selezionato. Il ventilatore si spegne automaticamente alla fine del tempo.

Perché l'oscillazione non funziona?

Assicurati che il ventilatore sia in funzione. Premi il tasto 'swing' per attivare l'oscillazione. Se non si avvia, verifica che il meccanismo non sia bloccato e che l'apparecchio sia su una superficie piana.

Come pulire il ventilatore Superior RC40AC?

Scollega sempre l'apparecchio. Usa un panno umido per l'esterno, non immergere mai l'apparecchio in acqua. Non usare prodotti corrosivi né oggetti duri che potrebbero graffiare le superfici.

Cosa fare se il ventilatore non si accende?

Controlla la presa di corrente e il cavo di alimentazione. Assicurati che l'apparecchio sia collegato. Se la spia rossa 'POWER' non si accende, prova un'altra presa. Se il problema persiste, contatta il servizio post-vendita.

È possibile sostituire il cavo di alimentazione?

Le riparazioni devono essere effettuate solo da personale qualificato. Non tentare di sostituire il cavo da solo. Contatta il servizio post-vendita.

Come regolare l'inclinazione delle pale?

Allenta le viti sui lati dell'elica, sotto il motore. Inclina l'elica all'angolazione desiderata, poi riavvita le viti.

Il ventilatore fa rumore, cosa fare?

Verifica che le pale non siano ostruite o deformate. Assicurati che le griglie di protezione siano ben fissate e che l'apparecchio sia stabile. Se il rumore persiste, contatta il servizio post-vendita.

Qual è la durata della garanzia del RC40AC?

La garanzia è di 3 anni dalla data di acquisto. Conserva lo scontrino. La garanzia copre i difetti di materiale e di fabbricazione, ma non i danni dovuti a un uso non conforme o a interventi non autorizzati.

MANUALE UTENTE RC40AC Superior

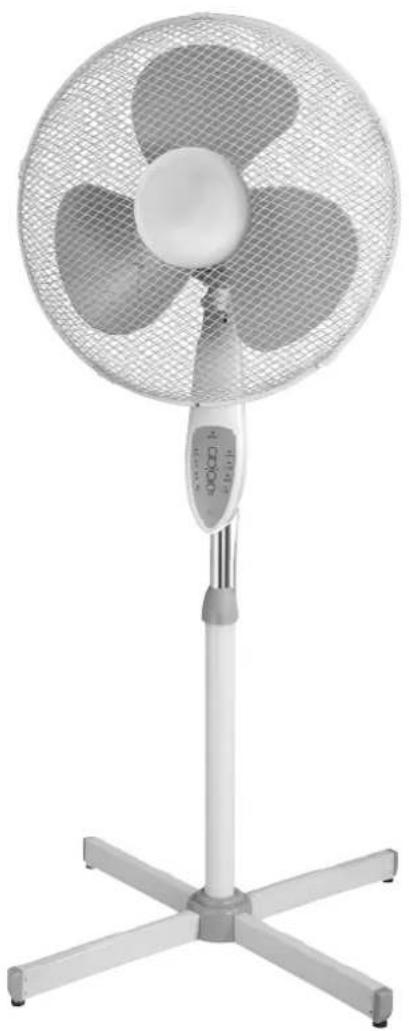

Ventilatore a piedistallo

ISTRUZIONI PER L'USO

Modello: RD-40AC

INDICE/ INDICAZIONI DI SICUREZZA IMPORTANTI

INDICE

INDICAZIONI DI SICUREZZA IMPORTANTI	22
VISTA DELL'APPARECCHIO	23
MESSA IN FUNZIONE	24
FUNZIONAMENTO DELL'APPARECCHIO	24
PULIZIA E MANUTENZIONE	25
DATI TECNICI	25
INDICAZIONI PER L'ELIMINAZIONE	25
INDIRIZZO DEL SERVIZIO	26

Durante l'uso di apparecchi elettrici si devono rispettore le nome essenziali di sicurezza. Per evitare il pericolò di bruciature, scosse elettriche, incendi e/o danni alle persona, delve leggere attentamente prima della messa in funzione queste istruzioni per l'uso ed attenerisi alle prescrizioni per l'uso dell'apparechio.

Conservi con attenzione queste istruzioni per l'uso successivo.

Nel caso che dia quello appearecchio ad altri, segnhi per favoreanche le istruzioni d'uso.

INDICAZIONI DI SICUREZZA IMPORTANTI

• Inserisca l'apparecchio solo in una presa di corrente che sua istallata come prescritto. Non usi prese di corrente mobili o prolongamenti del cavo elettrico.
• La tensione sulla targhetta dell'apparecchio deve corrispondere alla tensione di alimentazione.
• Faccia attenzione che usando l'apparecchio il cavo elettrico non costituisca un'occasion per inciampare.
• Faccia attenzione che usando l'apparecchio"This stesso non costituisca un'occasion per inciampare.
  Tenga il cavo elettrico lontano da superfici calde, dal fuoco aperto e da spigoli taglienti. Faccia anche attenzione durante l'uso che il cavo elettrico non venga schiacciato (p. e. in una porta).
  Non tocchi mai l'apparecchio, il cavo elettrico e la spina con mani umide o bagnate.
  Non metta mai l'apparecchio, il cavo elettrico e la spina nell'acqua od in altri liquidi. C'e pericolodi prendere una scossa letale!

Non tir mail il cavo di alimentazione disinserendo la spina alla presa di corrente.
- L'apparecchio è destinato solo all'uso all'interno di abitazioni. Non usi mai l'apparecchio in ambienti umidi od all'aperto.
- Usi l'apparecchio solo su superfici resistenti al calore. Non metta l'apparecchio vicino a fonti di calore od al fuoco aperto.
Non lasci mai l'apparechioZenza sorveglianza.
durante I'uso o finche la spina e attaccata.
Non diriga l'apparecchio verso persona od animali. Pericolo di ferita!
- Faccia attenzione che durante il funzionamento i capelli, vestiario sciolto o parti del corpo non vengano a contatto con gli elementi rotanti od altri parti mobili.
Non usi l'apparecchio in un ambiente dove si trovino un fuoco aperto (p. e. un caminetto), una fiamma aperta

(p. e. una candela), gas inflammabili, liquidi o polvere. Pericolo di combustione e di incendio!

Non inseire oggetti o parti del corpo nelle aperture! Faccia attenzione che gli elementi rotanti o la copertura di sicurezza vengano ostruiti da oggetti o sporco. In caso di ostruzione non accendere l'apparecchio.

Aperture ostruite possono causare il surriscaldamento del motore e rovinarlo.

INDICAZIONI DI SICUREZZA IMPORTANT /VISTA GENERALE

PertrasportareI'apparecchio non usi mai il cavo elettrico.
Non metta in funzione l'apparecchio su superfici non piane e faccia attenzione che durante l'uso l'apparecchio non possa ribaltarsi (p. e. sulle scale)
- Spenga l'apparecchio e tolga la spina prima della pulizia.
- I bambini non riconoscono i pericoli, che sorgono dall'uso di appearecchi elettrici. Tenga i bambini lontani dagli appearecchi. Faccia particolaremente attenzione se bambini si trovano nelle vicinganzi!
- Tenga il materiale d'imballaggio come sacchetti di plastica e pezzi di polistirolo fuori della portata dei bambini. Pericolo di soffocamento!

Non usi gli apparecchi se sono danneggiati, se sono caduti o se non funzionano correttamente.
- Controlli regolarmente se l'apparecchio, il cavolo elettrico o la spina presentano danneggiamenti. Non usi in nessun caso l'apparecchio nel caso che riconosca quale danneggiamento. Non provi a riparare personalmente l'apparecchio.
Le riparazioni devono essere eseguite solamente da personale specializzato.
- Usi gli apparente solo per l'impiego previsto.
Gli apparecchi sono destinati all'uso domestico e non sono intesi per l'uso commerciale.

VISTA GENERALE

1. Base del piedistallo
2. Elemento di congiungimento
3. Colonna
4. Anello di fissaggio
5. Tubo intermo
6. Copertura della colonna
7. Vite di fissaggio
8. Tasti di funzione
   9.Motore
9. Reticolo posteriori di protezione
10. Ruota ad ali rotanti
11. Reticolo anteriore di protezione
12. Bottone di regolazione per la ruota ad ali rotanti
13. Anello di fissaggio
14. Alberetto del motore

MESSA IN FUNZIONE / FUNZIONAMENTO DELL'APPARECCHIO

MESSAGE IN FUNZIONE

• Tolga tutte le parti dell'apparecchio dall'imballaggio e metta da parte tutti i materiali di imballaggio ed i supporti.
• Prenda le viti per la base del piedistallo e la avviti a croce.
• Ponga poi, interponendo l'elemento di congiungimento, la colonna sulla base. Faccia attenzione che i fori dell'elemento di congiungimento si trovino esattamente in corrispondenza della filettatura a vite della base.
• Faccia passare le viti atraverso questi fori e fissi la colonna alla base del piedistallo. Avviti fortemente. ATTENZIONE: si assicuri che le viti non siano in posizione obliqua!
• Girando in senso antiorario, sviti l'anello di fissaggio e lo tolga alla colonna. Al suoosto ponga la copertura della colonna con l'incanalatura quadrangolare e la fissi piagiando verso il basso. Estragga il tubo interno tirando verso l'alto. Ora ponga di nuovo l'anello di fissaggio sulla colonna e lo avviti girando in senso orario.
• Innesti ora l'elemento con i tasti di funzione sul tubo interno. Tenga fermo il tubo affinché piagiando non scorrà verso il basso ed avviti bene la vite di fissaggio.
• Tolga la protezione di gomma della filatura a vite dell'alberotto del motore. Avviti l'anello di fissaggio sull'alberotto.
• Ponga il reticolo posteriori di protezione sul motore. Faccia attenzione che le incanalature verticali del reticolo si trovino esattamente all'altezza del raccardo di plastica del motore. Faccia anche attenzione che la foratura nella cornice del reticolo sua diretta verso il basso. Riavviti ora con forza l'anello di fissaggio sull'alberotto del motore.
• Ponga la ruota con le ali rotanti sull'alberetto del motore. Faccia attenzione che l'incanalature sulla parte interna dell'elemento rotante si trovino esattamente sopra la Coppiglia dell'alberetto del motore.

• Avviti la vite di fissaggio dell'elemento rotante sull'alberotto del motore. ATTENZIONE: la vite di fissaggio va girata verso sinistra, cioè in senso antiorario! Mentre avvita, tengaben fermo l'elemento rotante.

• Ponga ora il reticolato anteriore di protezione su quello posteriore. Per fare ciò innesti il maschio sul reticolo posteriore. Faccia attenzione che entrambi le forature del reticolo di protezione si trovino l'une sull'altra.

Faccia passare la vite dal davanti atraverso le due forature e la fissi con la madrevite. Chiuda ora le quattro premilastrine per assicurare la chiusura completa dei reticoli di protezione.

1. Attacchi la spina ad una presa di corrente. La lucina rossa di funzionamento (POWER) si accende.
2. Girando l'anello di fissaggio, il tubo interno cui ènessere sistematico all'altezza giusta. Poi riavviti fortemente l'anello.
3. Con la vita laterale ad alette che si trovava molto il motore cui èsse delle determinato l'angolo di inclinamento delle ali rotanti. Raggiunta la posizione desiderata, riaviti la vita fortemente.

4. L'apparecchio è formito delle seguenti funzioni:

5. Velocità lenta

6. Velocità media
7. Velocità alta

8. Oscillamento orizzontale del motore e dell'elemento rotante

9. Prema il tasto "on / speed / (acceso / velocità)". Il ventilatore comincia a girare lentamente. Premendo quello tasto di nuovo si cambia la velocità. La velocità scelta viene indicata da una lucina rossa "low (lenta)", "mid (media)" e "high (alta)".

10. La funzione di oscillamento viene regolata dal tasting "swing (oscillazione)". Questa funzione può essere regolata solo se il ventilatore è in funzione. Per disattivare la prema di nuovo il tasting. Il ventilatore si blocca nella posizione scelta.

FUNZIONAMENTO DELL'APPARECCHIO /PULIZIA E MANUTENZIONE /DATI TECNICI /INDICAZIONI PER L'ELEMINAZIONE DEL PRODOTTO

1. La funzione dell'orologio per la durata del funzionamento più essere attivata solo se il ventilatore è in funzione. Premendo il tasto "timer (orologio)" attiva QUESTa funzione. Il primo intervallo di tempo possibile è di 30 minuti. Premendo di nuovo questo tasto si più regolare l'intervallo di tempo desiderato. L'intervallo di tempo scelto viene indicate da una lucina rossa in cui appeare l'orario (0,5 ora, 1 ora, 2 ore e 4 ore). Appena l'intervallo di tempo è scorso, il ventilatore si spenge automaticamente.

2. Se desidera spengere il ventilatore a mano, prema allora il tasto, off (spento).

AVVERTENZA: spengendo il ventilatore a mano oppure se si spenge automaticamente dopo che il tempo fissato è trascorso, rimane registrata l'ultima velocità di funzione. Togliendo la spina, la velocità viene annullata ed il ventilatore comincia a girare lentamente la prossima volta che vieneesso in funzione.

PULIZIA E MANUTENZIONE

Attenzione!

Tolga sempre la spina prima della pulizia.

L'apparecchio, il cavo elettrico e la spina non devono essere messi nell'acqua od in altri liquidi per la pulizia. Li pulisca solo mediate un panno asciutto.
- Nel caso di sporco notevole si può usare all'estemo con cautelaanche un panno umido e poi la parte estema va asciugata accuramente. Faccia attenzione che nessuna umidità penetri all'interno.
Per la pulizia non usi detergenti concentrati, spazzole d'acciaio, detergenti abrasivi od altri oggetti duri che possano graffiare la superficie.
- Pulisca l'apparechio ad intervalli di tempo regolari.
Non usi mai solventi, benzina o detergenti a base oleosa, poiché potrebbero danneggiare la cassa.

DATI TECHNICI

Voltaggio 220 - 240 V ~ 50 Hz

Potenza nominale 50 Watt

INDICAZIONI PER L'ELEIMINAZIONE DEL PRODOTTO

Apparecchi elettrici non devono essere messi nei rifiuti domestici. La legge prescive che siano portati ai centri pubblici di raccolta o che vengano ritirati come rifiuti problematici dal servizio di nettezza urbana.
- Solo sono è garantito che gli apparecchi vecchi vengano eliminati secondo le nome vigenti per poter poi essere riciclati.

SERVIZIO / GARANZIA

SERVIZIO / GARANZIA

La garanzia ha una durata di 3 anni e ha inizio alla data presente sullo scontrino. Conservare la prova d'acquisto come prova.

La garanzia vale per i dispositivi acquistati in Germania. Copre difetti e funzionamenti errati che potrebbero verificarsi durante il periodo ricoperto alla garanzia e difetti di fabbricazione.

In caso di garanzia non ci sonoosti per effettuatione delle riparazioni.

La garanzia non è valida in caso di quasti, modifiche o utilizzato inappropriato dell'apparecchio. Ciò vale in particolare nei seguenti casi:

Utilizzo dell'apparecchio da personale non autorizzato.
Modifiche all'apparecchio, rimozione o non riconoscimento del numero di serie, rimozione o modifica del sigillo del dispositorio.
Danni causati da cadute o influenze esteme.
Danni dovuti ad un utilizzo improprio dell'apparechio.
Danni dovuti a cause esterne, ad es. tensione excessiva o fulmini.
- Utilizzo commerciale dell'apparecchio.

I diritti legali in caso di difetti dell'apparechio (fornitura successiva, ritro, riduzione, risarcimento danni, secondo il codice civile § 437) sono escludi alla garanzia.

Conservare la confecione originale se il dispositorio deve essere spedito per assistenza.

Componenti riparati o sostiluiti sono soggetti al restante periodo di durata della garanzia dell'apparecchio.

In caso di fornando relative al prodotto o alle istruzioni per l'uso in caso di difetti al prodotto contattare direttamente il miglioramento assistenza.

Hotline/UE: (0049) - (0)1805 64 66 66* (^*0,14 €/minute sulla rete Telecom tedesca)

Importante:

Non spedite il vostro appearecchio al nostro indirizzo
senza alcun invito. Contattare prima il nostro servizio di
hotline. Le spese e il rischio di smarrimento per una
spedizione non sollecitata sono a carico del mittente. Ci
riserviamo di respingere la spedizione non sollecitata e rispedirla al mittente.

Art.Num.:10000164

Prodotto da:

Foshan Shunde Rihuang Electric Co., Ltd. per:
