BEDIENUNGSANLEITUNG RC40AC Superior

AERA Rundfunk und Fermseh GmbH

Hanns-Martin-Schleyer Strasse 2, D-77656 Offenburg

Hotline/EU: (0049) - (0)1805 64 66 66*

(^0,14 / nute aus dem Netz der Deutschen Telekom)

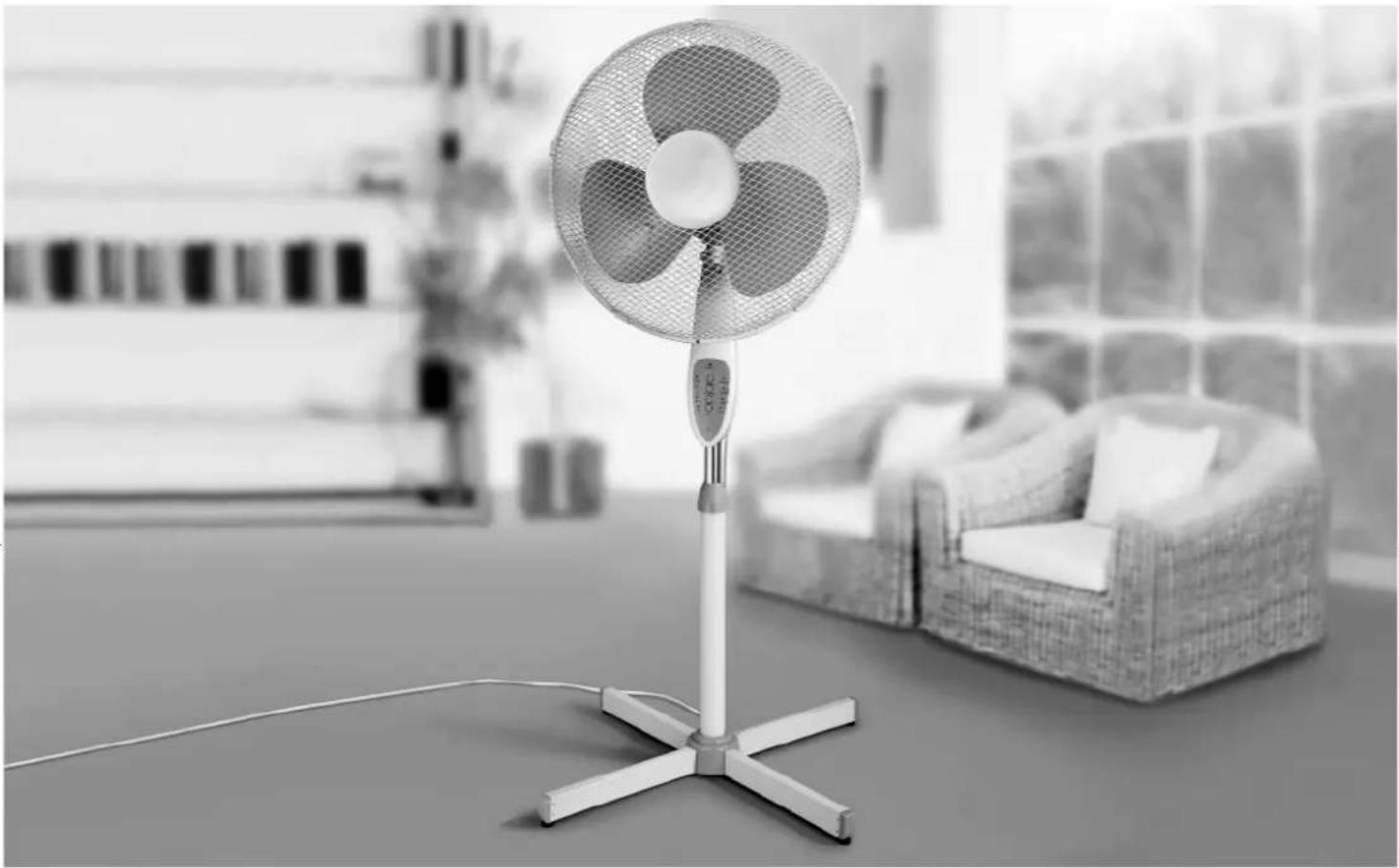

SUPERIOR Stand-ventilator

Hotline/EU: (0049) - (0)1805 64 66 66*

BEDIENUNGSANLEITUNG

USER MANUAL

D

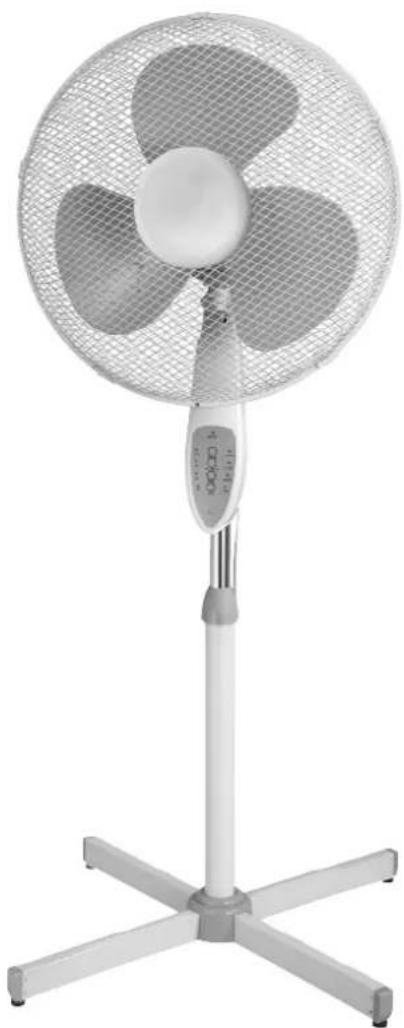

Standventilator

Bedienungsanleitung

Modell-Nr.: RD-40AC

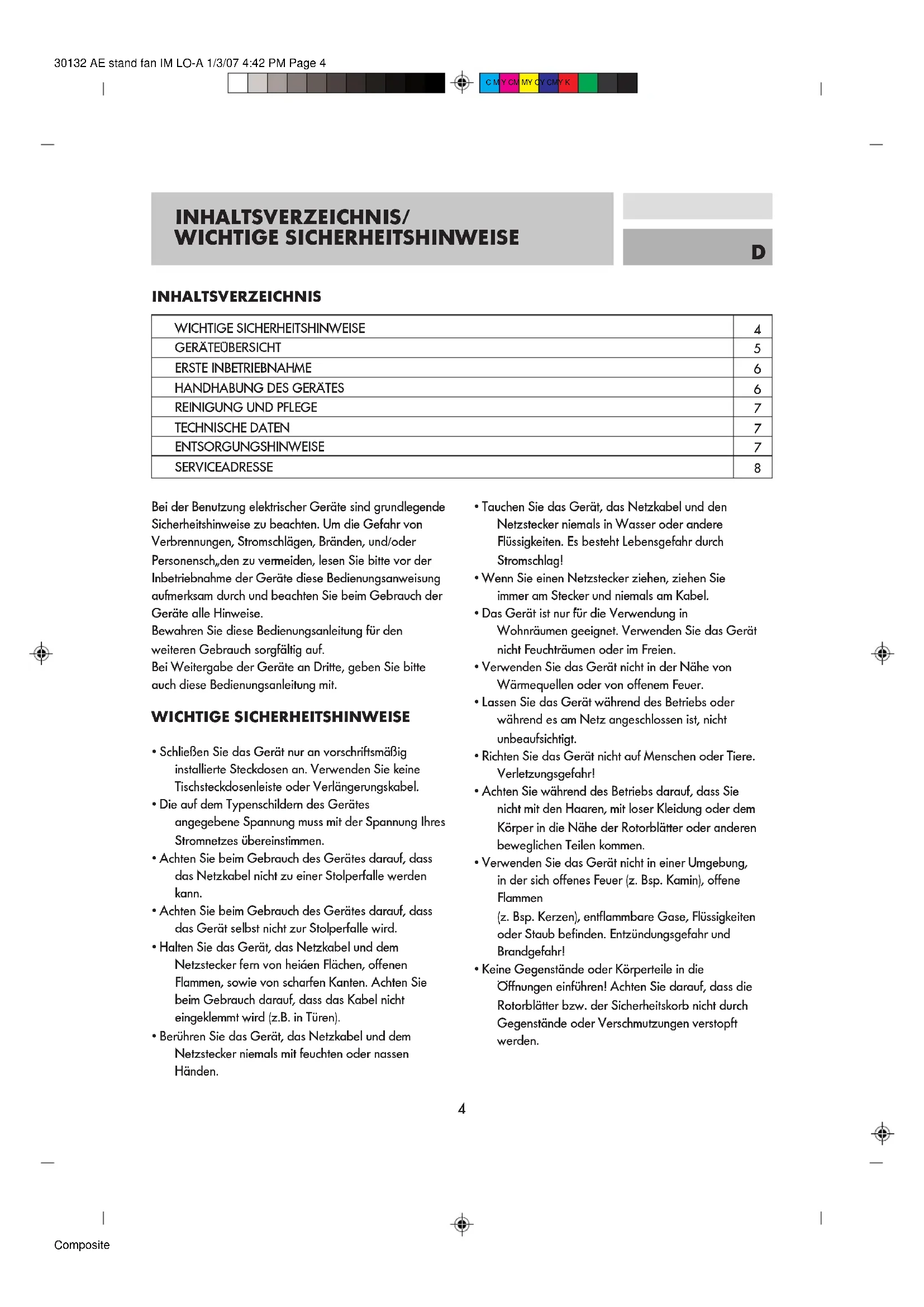

INHALTSVERZEICHNIS/ WICHTIG SICHERHEITSHINWEISE

D

INHALTSVERZEICHNIS

WICHTIGE SICHERHEITSHINWEISE	4
GERÄTEÜBERSICHT	5
ERSTE INBETRIEBNAHME	6
HANDHABUNG DES GERÄTES	6
REINIGUNG UND PFLEGE	7
TECHNISCHE DATEN	7
ENTSORGUNGSHINWEISE	7
SERVICEADRESSE	8

Bei der Benutzung elektrischer Geräte sind grundlegende Sicherheitshinweise zu beachten. Um die Gefahr von Verbrennungen, Stromschlagen, Bränden, und/oder Personenschden zu vermeiden, lesen Sieitte vor der Inbetriebnahme der Geräte diese Bedienungsanweisung aufmerksam durch und beachten Sie beim Gebrauch der Geräte alle Hinweise.

Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch sorgfältig auf. Bei Weitergabe der Geräte an Dritte, geben Sieitte auch diese Bedienungsanleitung mit.

WICHTIGESICHERHEITSHINWEISE

Schlieben Sie das Gerät nur an vorschrittsmäßig installierte Steckdosen an. Verwenden Sie keine Tischsteckdosenleiste oder Verlängerungskabel.
Die auf dem Typenschildem des Gerätes angegebene Spannung muss mit der Spannung Ihr's Stromnetzes übereinstimmen.
- Achten Sie beim Gebrauch des Gerätes darauf, dass das Netzkabel nicht zu einer Stolperfalle werden kann.
- Achten Sie beim Gebrauch des Gerätes daraufuf, dass das Gerät selbst nicht zur Stolperfälle wird.
- Halten Sie das Gerät, das Netzkabel und dem Netzstecker fern von heiden Flächen, offenen Flammen, sowie von scharfen Kanten. Achten Sie beim Gebrauch darauff, dass das Kabel nicht eingeklemmt wird (z.B. in Turen).
- Berühren Sie das Gerät, das Netzkabel und dem Netzstecker niemals mit feuchten oder nassen Händen.

• Tauchen Sie das Gerät, das Netzkabel und den Netzstecker niemals in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag!
• Wenn Sie einen Netzsteckerziehen,ziehen Sie immer am Stecker und niemals am Kabel.
  Das Gerät ist nur für die Verwendung in Wohnräumen geeignet. Verwenden Sie das Gerät nicht Feuchträumen oder im Freien.
• Verwenden Sie das Gerät nicht in der Nähe von Wärmequellen oder von offenem Feuer.
• Lassen Sie das Gerät während des Betriebs oder während es am Netz angeschlossen ist, nicht unbeaufsichtigt.
• Richten Sie das Gerät nicht auf Menschen oder Tiere. Verletzungsgefahr!
• Achten Sie während des Betriebs darauf, dass Sie nicht mit den Haaren, mitloser Kleidung oder dem Körper in die Höhe der Rotorblätter oder anderen beweglichen Teilen kommt.
• Verwenden Sie das Gerät nicht in einer Umgebung, in der sich offenes Feuer (z. Bsp. Kamin), offene Flammen (z. Bsp. Kerzen), entflammbare Gase, Flüssigkeiten oder Staub befinden. Entzündungsgefahr und Brandgefahr!
  Keine Gegenstände oder Körperteile in die Offnungen einführen! Achten Sie darauf, dass die Rotorblätter bzw. der Sicherheitskorb nicht durch Gegenstände oder Verschmutzungen verstopf werden.

WICHTIGE SICHERHEITSHINWEISE / GERATEÜBERSICHT

Bei bestehenden Verstopfungen das Gerät nicht in Betriebnehmen. Verstopfte Offnungen küssen zur Überhitzung des Motors und in Folge dessen zu Motorschäden führen.

Benutzen Sie zum Tragen des Ger'tes niemals die Netzkabel.
- Betreiben Sie das Gerät nicht auf unebenen Flächen und vermeiden Sie während des Gebrauchs ein Kippen des Gerätes (z.B. auf Treppen).
- Schalten Sie das Gerät ab undziehen Sie die Netzstecker,bevor Sie das Gerät reinigen.
- Kinder erkennen nicht die Gefahren, die beim Umgang mit Elektrogeräten entstehen können. Halten Sie Kinder von dem Gerät fem. Seien Sie beim Gebrauch des Gerätesitte besonderss aufmerksam, wenn Kinder in der Nähe sind!
- Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. Erstickungsgefahr!

GERATEÜBERSICHT

1. Standfuß

2. Verbindungsstück zum Standfuß

3. Stander

4. Feststellring

5. Innenrohr

6. Ständerabdeckung

7. Befestigungsschraube

8. Bedienelement

9.Motor

1. Rückwärtinges Schutzgitter
2. Flügelrad
3. vorderes Schutzgitter
4. Spanknopf für Flügelrad
5. Haltering
6. Motorspindel

Benutzen Sie das Gerät nicht, wenn es Beschchädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei Funktioniert.
- Prufen Sie das Gerät, das Netzkabel und den Netzstecker regelmäß auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben. Versuchen Sie nicht das Gerät selbst zu reparieren.
- Reparaturen dürfen nur durch qualifiziertes Fachpersonal durchgeführt werden.
- Verwenden Sie das Gerät nur für den vorgesehen Verwendungszweck.
Das Gerät ist nur für den Gebrauch in Privathaushalten und nicht für den gewerblichen Einsatz geeignet.

RSTE INBETRIEBNAHME/ HANDHABUNG DES GERATES

D

RSTE INBETRIEBNAHME

• Nehmen Sie alle Geräteile aus der Verpackung und entfernen Sie alle Verpackungsmaterialien und Einlagen.
• Entfermen Sie die Schrauben aus den Standfußteilen. Setzen Sie den Standfuß in Kreuzform zusammen.
• Stellen Sie den Ständer mit dem Verbindungsstuck zum Standfuß auf den zusammengesteckten Standfuß. Achten Sie darauf, die Löscher im Verbindungsstück passgenau über den Gewindern der Schrauben vom Standfuß liegen.
• Stecken Sie Schrauben durch die LÖcher und verbinden Sie so den Standfuß mit dem Ständer. Ziehen Sie die Schrauben fest. ACHTUNG: Die Schrauben)dürfen nicht verkanten!
• Losen Sie die Feststellring durch Drehen gegen den Uhrzeigersinn undziehen diesen dann komplett vom Ständer ab. Stecken Sie die Ständerabdeckung mit den rechtekigen Aussparungen nach unten über den Ständer. Ziehen Sie das Innenrohr hersaus. Schiebern Sie nun den Feststellring wieder über den Ständer. Drehen Sie nun den Feststellring wieder zu (im Uhrzeigersinn).
• Stecken Sie das Bedienelement fest auf das Innenrohr. Halten Sie damit das Innenrohr mit einer Hand fest, damit es durch den Druck nicht nach untergeschoben wird. Drehen Sie die Befestigungsschraube fest zu.
• Entfemen Sie den Gummischutz des Gewindes der Motorspindel. Schrauben Sie den Haltering von der Motorspindel.
• Setzen Sie das rückwärte Schutzgitter auf den Motor. Achten Sie hierbei darauf, dass die senkrechten Aussparungen des Schutzgitters über den Kunststoffnippeln des Motors liegen. Beachten Sie auch, dass die Bohrung im Rahmen des Schutzgitters nach unter zeigt. Schrauben Sie jetzt den Haltering wieder auf die Motorspindel und drehen ihm fest.
• Stecken Sie nun das Flügelrad auf die Motorspindel.
  Achten Sie darauf, dass die Aussparungen auf der Innenseite des Flügelblatts über dem quer liegenden Splint der Motorspindel sitzen.

• Schrauben Sie die Feststellschraube des Flügelblatts auf die Motorspindel.
  ACHTUNG: Feststellschraube wird gegen den Uhrzeigersinn, also links herum festgedreht!
  Halten Sie damit das Flügelblatt fest.

• Setzen Sie das vordere Schutzgitter auf das rückwärte Schutzgitter. Hierzu stecken Sie Steckvorrichtung oben auf das hintere Schutzgitter. Achten Sie darauf, dass die beiden unteren Bohrungen der Schutzgitter übereinander liegen. Stecken Sie die Schraube vorne durch die beiden Bohrungen und befestigen diese mit der Mutter. Schlieien Sie nun die vier Klemmvorrichtungen um die beiden Schutzgitter sicher zu verbinden.

HANDHABUNG DES GERÄTES

1. Stecken Sie den Netzstecker in eine Steckdose. Die Betriebsleuche (POWER) leuchtet rot.
2. Durch Losen des Feststellrings am Ständer kann das Innenrohr auf die gewünschte Höhe eingestellt werden. Anschließlich drehen Sie den Feststellring wieder fest.
3. Durch Losen der seitlichen Flügelschraube unterhalb des Motors kann der Neigungswinkel des Flügelblatts eingestellt werden. Haben Sie die gewünschte Neigung eingestellt, drehen Sie die Flügelschraube wieder fest.

4. Das Gerät verfügt über folgende Funktionen:

5. Langsame Geschwindigkeit
   Mittlere Geschwindigkeit
   Schnelle Geschwindigkeit

6. Horizontales Schwenken des Motors mit Flügelblatt

7. Drucken Sie die Taste "on / speed". Der Ventilator startet mit langsamer Geschwindigkeit. Durch wiederholtes Drucken der "on / speed" Tasteändern Sie die Geschwindigkeit. Die jeweils ausgewählte Geschwindigkeit wird durch eine rote Leuche iber den Geschwindigkeitsangaben "low" (langsam), "mid" (mittel) und "high" (schnell) angezeigt.

8. Die Schwenkfungtion starten Sie durch Drucken der Taste "swing". Die Schwenkfungtion kann erst gestartet werden, wenn der Ventilator lauft. Sie schalten die Schwenkfungtion durch erneutes Drucken der "swing"-Taste aus. Der Ventilator verharrt in der aktuellen Stellung.

HANDHABUNG DES GERÄTES/ REINIGUNG UND PFLEGE/ TECHNISCHE DATEN / ENTSORGUNGSHINWEISE

1. Die Zeitschaltfunktion kann nur eingeschaltet werden, während der Ventilator lauft. Durch Drücken der "timer"-Taste schalten Sie diese Funktion ein. Die Zeiteinstellung beginnnt bei 30 Minuten. Durch wiederholtes Drucken der "timer"-Taste schalten Sie durch die entsprechlichen Zeitspannen. Die jeweils ausgewähte Zeitspanne wird durch eine rote Leuchte über der Zeitangabe angezeigt (0,5 h., 1h, 2h und 4h). Ist die Zeit abgelaufen, schaltet sich der Ventilator ab.
2. Mochten Sie den Ventilator manuell abschalten, drucken Sie die Taste "off". HINWEIS: Nachdem Sie den Ventilator abgeschalte haben oder der Ventilator durch Ablauf der eingestallen Zeitfunktion automatisch abgeschaltet wurde, bleibt die letzte Geschwindigkeitseinstellung gespeichert. Durch Ziehen des Netzsteckers wird die letzte Geschwindigkeitswahl gel" scht und der Ventilator startet beim n.chsten Einschalten mit langsamer Geschwindigkeit.

REINIGUNG UND PFLEGE

Achtung!

Ziehen Sie vor der Reinigung immer den Netzstecker aus der Steckdose.

Das Gerät, das Netzkabel und der Netzstecker dürfen zur Reinigung nicht in Wasser oder andere Flüssigkeiten getaucht werden. Reinigen Sie diese mittels eines trockenen Tuches.
- Bei starker Verschmutzung kann die Außennde des Gerätes vorsichtig mit einem angefeuchteten Tuch abgewischt und nachfolgend sorgfältig abgetrocknet werden.
Achten Sie darauf, dass keine Feuchtigkeit ins Geräteinnere gelangt.
- Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel, Stahlbürsten, Scheuermittel oder sonstigen harten Gegenstände, welche die Oberflächen verkratzen konnten.
- Reinigen Sie das Gerät regelmäßig.
- Verwenden Sie niemals Lösungsmittel, Benzin oder Reiniger auf Ölbasis, da diese das Gehäuse beschädigen können.

TECHNISCHE DATEN

Netzspannung 220 - 24 V ~ 50 Hz
Nennleistung 50 Watt

ENTSORGUNGSHINWEISE

• Elektroaltgeräte gehören nicht in den Hausmüll. Der Gesetzgeber schreiben vor, dass Altgeräte bei den öffentlichen Sammelständen der Gemeinden oder über die Spermūllsammlung entsorgt werden müssen.
• Nur so ist sichergestellt, dass Altgeräte fachgerecht entsorgt und verwertet werden.

SERVICE / GARANTIE

D

SERVICE / GARANTIE

Die Garantiezeit beträgt 3 Jahre und beginnnt mit dem Kaufdatum. Für den Nachweis des Kaufdatumssitte unbedingt den Kaufbeleg aufbewahren.

Die Garantie gilt fur Geräte, die innerhalb Deutschlands gekauft wurden. Siedeckt Defekte und Fehlfunktionen, die innerhalb der Garantiezeit bei normaler Nutzung auftreten und auf Material- oder Verarbeitungsfehler zureckzufahren sind.

Im Garantiefall entstehen Ihnen fur die Durchführung der Reparatur keine Kosten.

Die Garantie erlischt bei Beschädigung, Veränderungen oder zweckwidriger Verwendung des Geräts, sofern diese außerhalb des Verantwortungsbereichs des Garantiegebers liegen. Das gilt insbesondere in folgenden Fällen:

• Eingriff in das Gerät durch nicht autorisierte Personen.
• Veränderungen an oder innerhalb des Gerätes, Entfernung oder Unkenntlichmachung der Seriennummer, Entfernung oder Veränderung des Gerätesiegels.
• bei Schaden die auf Stöbe, Stürze oder außerer Einwirkung zurückzufahren sind.
• Bei Schäden die auf eine unsachgemäße Handhabung oder einen Fehlgebrauch zusammen sind.
• Bei Schäden durch externe Ursachen, wie z.B. Überspannung, Blitzschlag.
  GewerblicheutzungdesGerates

Ohre gesetzlichen Rechte im Falle eines Mangels des Gerätes (Nachlieferung, Rücktritt, Mindering, Schadensersatz, jeweils gemäß § 437 BGB) werden durch diese Garantie nicht eingeschlossen.

Bitte bewahren Sie die Originalverpackung fur eine mögliche Reparaturrücksendung auf. Reparierte oder ausgetauschte Komponenten unterliegen generell der restlichen Garantielaufzeit des Gerätes.

Bitte bewahren Sie die Originalverpackung fur eine mogliche Reparaturrücksendung auf. Reparierte oder ausgetauschte Komponenten unterliegen generell der restlichen Garantielaufzeit des Gerates.

Sollten Sie Fragen zum Produkt oder zu dieser Bedienungsanleitung haben oder am Produkt evt. Mängel feststellen, wenden Sie sichitte direkt an unsere Servicehotline um weitere Schritte zu besprechen.

Hotline/EU: (0049) - (0)1805 64 66 66* (*0,14 €/Minute aus dem Netz der Deutschen Telekom)

Wichtiger Hinweis:

Bitte versenden Sie Ihr Gerät nicht ohne Aufforderung an unsere Anschrift. Kontaktieren Sie vorher unbedingt unsere Servicehotline. Die Kosten und die Gefahr des Verlustes für eine unaufgeforderte Zusendung gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei zurückzusenden.

Art. Nr.: 10000164

Hergestellt von:
Foshan Shunde Rihuang Electric Co., Ltd.
für: AERA Rundfunk und Femseh GmbH
Hanns-Martin-Schleyer Strasse 2
D-77656 Offenburg
