MANUALE UTENTE BLA32C124I BLAUPUNKT

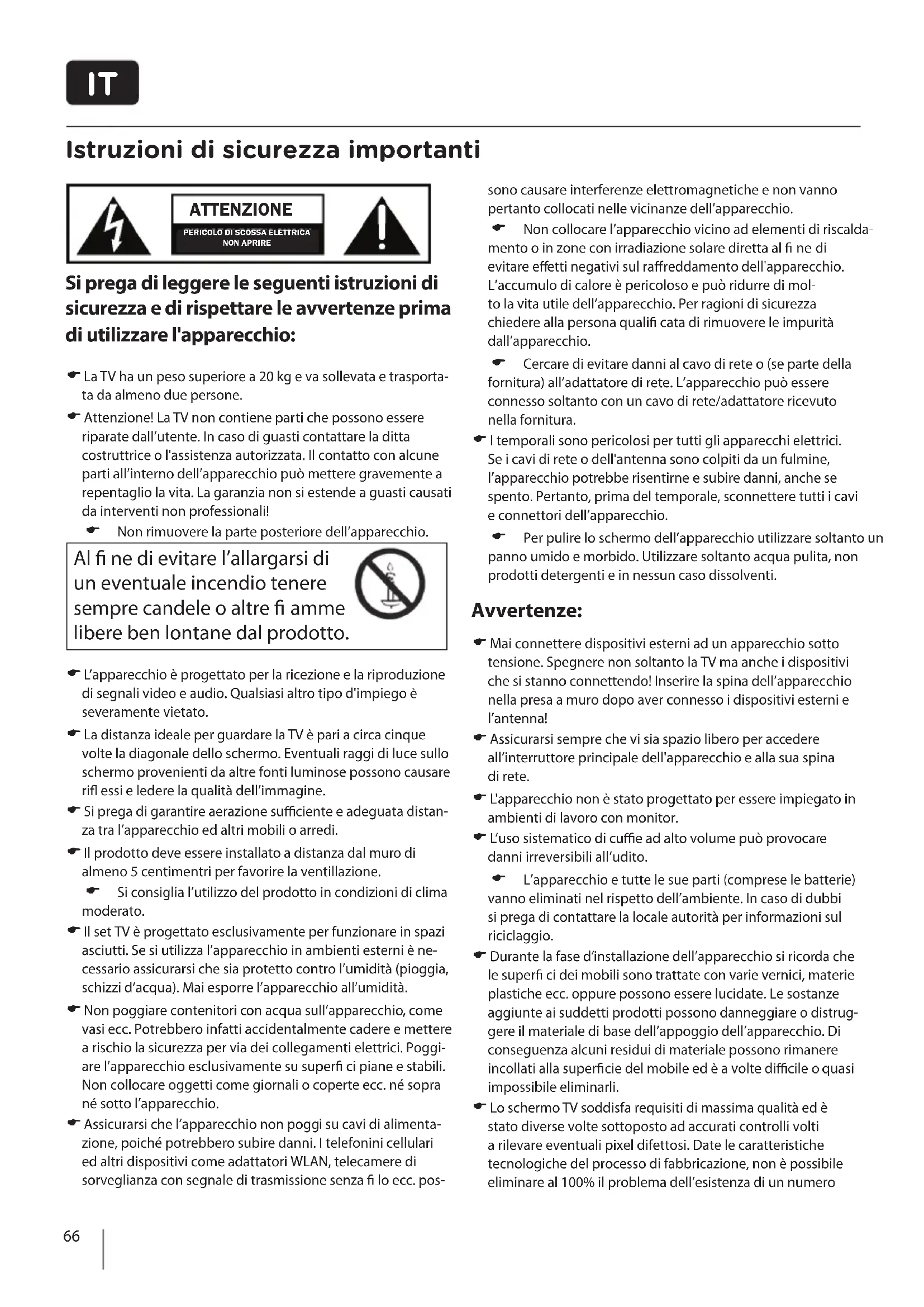

Istruzioni di sicurezza importanti ATTENZIONE

PERICOLO DI SCOSSA ELETTRICANON APRIRE

Si prega di leggere le seguenti istruzioni di sicurezza e di rispettare le avvertenze prima di utilizzare l'apparecchio: La TV ha un peso superiore a 20 kg e va sollevata e trasporta- ta da almeno due persone. Attenzione! La TV non contiene parti che possono essere riparate dall’utente. In caso di guasti contattare la ditta costruttrice o l'assistenza autorizzata. Il contatto con alcune parti all’interno dell’apparecchio può mettere gravemente a repentaglio la vita. La garanzia non si estende a guasti causati da interventi non professionali! Non rimuovere la parte posteriore dell’apparecchio. Al ne di evitare l’allargarsi di un eventuale incendio tenere sempre candele o altre amme libere ben lontane dal prodotto. L’apparecchio è progettato per la ricezione e la riproduzione di segnali video e audio. Qualsiasi altro tipo d'impiego è severamente vietato. La distanza ideale per guardare la TV è pari a circa cinque volte la diagonale dello schermo. Eventuali raggi di luce sullo schermo provenienti da altre fonti luminose possono causare ri essi e ledere la qualità dell’immagine. Si prega di garantire aerazione su ciente e adeguata distan- za tra l’apparecchio ed altri mobili o arredi. Il prodotto deve essere installato a distanza dal muro di almeno 5 centimentri per favorire la ventillazione. Si consiglia l’utilizzo del prodotto in condizioni di clima moderato. Il set TV è progettato esclusivamente per funzionare in spazi asciutti. Se si utilizza l’apparecchio in ambienti esterni è ne-cessario assicurarsi che sia protetto contro l’umidità (pioggia, schizzi d’acqua). Mai esporre l’apparecchio all’umidità. Non poggiare contenitori con acqua sull’apparecchio, come vasi ecc. Potrebbero infatti accidentalmente cadere e mettere a rischio la sicurezza per via dei collegamenti elettrici. Poggi-are l’apparecchio esclusivamente su super ci piane e stabili. Non collocare oggetti come giornali o coperte ecc. né sopra né sotto l’apparecchio. Assicurarsi che l’apparecchio non poggi su cavi di alimenta- zione, poiché potrebbero subire danni. I telefonini cellulari ed altri dispositivi come adattatori WLAN, telecamere di sorveglianza con segnale di trasmissione senza lo ecc. pos-sono causare interferenze elettromagnetiche e non vanno pertanto collocati nelle vicinanze dell’apparecchio. Non collocare l’apparecchio vicino ad elementi di riscalda- mento o in zone con irradiazione solare diretta al ne di evitare e etti negativi sul ra reddamento dell'apparecchio. L’accumulo di calore è pericoloso e può ridurre di mol-to la vita utile dell’apparecchio. Per ragioni di sicurezza chiedere alla persona quali cata di rimuovere le impurità dall’apparecchio. Cercare di evitare danni al cavo di rete o (se parte della fornitura) all’adattatore di rete. L’apparecchio può essere connesso soltanto con un cavo di rete/adattatore ricevuto nella fornitura. I temporali sono pericolosi per tutti gli apparecchi elettrici. Se i cavi di rete o dell'antenna sono colpiti da un fulmine, l’apparecchio potrebbe risentirne e subire danni, anche se spento. Pertanto, prima del temporale, sconnettere tutti i cavi e connettori dell’apparecchio. Per pulire lo schermo dell’apparecchio utilizzare soltanto un panno umido e morbido. Utilizzare soltanto acqua pulita, non prodotti detergenti e in nessun caso dissolventi. Avvertenze: Mai connettere dispositivi esterni ad un apparecchio sotto tensione. Spegnere non soltanto la TV ma anche i dispositivi che si stanno connettendo! Inserire la spina dell’apparecchio nella presa a muro dopo aver connesso i dispositivi esterni e l’antenna! Assicurarsi sempre che vi sia spazio libero per accedere all’interruttore principale dell'apparecchio e alla sua spina di rete. L'apparecchio non è stato progettato per essere impiegato in ambienti di lavoro con monitor. L’uso sistematico di cu e ad alto volume può provocare danni irreversibili all’udito. L’apparecchio e tutte le sue parti (comprese le batterie) vanno eliminati nel rispetto dell’ambiente. In caso di dubbi si prega di contattare la locale autorità per informazioni sul riciclaggio. Durante la fase d’installazione dell’apparecchio si ricorda che le super ci dei mobili sono trattate con varie vernici, materie plastiche ecc. oppure possono essere lucidate. Le sostanze aggiunte ai suddetti prodotti possono danneggiare o distrug-gere il materiale di base dell’appoggio dell’apparecchio. Di conseguenza alcuni residui di materiale possono rimanere incollati alla super cie del mobile ed è a volte di cile o quasi impossibile eliminarli. Lo schermo TV soddisfa requisiti di massima qualità ed è stato diverse volte sottoposto ad accurati controlli volti a rilevare eventuali pixel difettosi. Date le caratteristiche tecnologiche del processo di fabbricazione, non è possibile eliminare al 100% il problema dell’esistenza di un numero67 Istruzioni di sicurezza importanti esiguo di punti difettosi nello schermo (neanche con le più alte precauzioni e cure in fase di produzione). Questi pixel difettosi non son considerati errore o guasto a livello di con- dizioni di garanzia, purché il loro numero non superi i limiti de niti dalla norma DIN. Informazioni importanti sull’uso di video- game, computer, sottotitoli ed altre di immagini sse. L’uso intenso di materiale da programmi con immagini sse può causare un “immagine fantasma” permanente sullo schermo LCD (questo fenomeno è a volte impropriamente descritto come “bruciatura dello schermo”). L’immagine fantasma è in questo caso costantemente visibile sullo sfondo dello schermo. Si tratta di un danno parzialmente irreversibile. Per evitare che tale problema si veri chi seguire le seguenti istruzioni: Ridurre l’impostazione della luminosità/contrasto al livello minimo di visualizzazione. Non lasciare che il fermo immagine sia visualizzato a lungo. Evitare: » Orario e gra che teletext, » Menu TV/DVD menu, per esempio contenuto del DVD, » Nella modalità “Pausa”: Non utilizzare questa modalità a lungo, per esempio mentre si guarda un DVD o video. » Se non lo state utilizzando, spegnete l’apparecchio. Batterie Nell’inserire le batterie rispettare la giusta polarità. Non esporre le batterie ad alte temperature e non collocarle in spazi dove la temperatu- ra è soggetta a rapidi aumenti, per esempio vicino al fuoco o in luoghi esposti a diretta irradiazione solare. Non esporre le batterie a calore radiante eccessivo, non gettarle nel fuoco, non smontarle e non provare a ricaricare batterie non ricaricabili. Si possono infatti veri care perdite di liquido o esplosioni. » Mai utilizzare insieme batterie diverse né mischiare nuove e vecchie batterie. » Le batterie vanno smaltite nel rispetto dell‘ambiente. » Nella maggior parte dei Paesi UE lo smaltimento delle batterie è regolato dalla legge. Smaltimento Non smaltire questo apparecchio come ri uto urbano ma conferiscilo alle piatta- forme ecologiche della tua città. In questo modo tu aiuterai a riciclare queste risorse in maniera corretta contribuendo alla protezione dell'ambiente. Per maggiori informazioni contatta il tuo rivenditore o le autorità locali. Cd68

Istruzioni di sicurezza importanti 3D informazioni di sicurezza Quando si guarda immagine 3D troppo da vicino oppure per un periodo lungo, esso puó danneggiare la capacitá visiva. Guardare la TV oppure giocare a videogiochi i quali incorpo- rano 3D imagini con i 3D occhiali per il periodo lungo puó provocare sonnolenza, mal di testa oppure a aticamento mentale per te o a aticamento per i tuoi occhi. Quando hai mal di testa oppure ti senti a aticato o sei insonnolito, smetti di guardare la TV e riposati. Le donne incinte, le persone anziane, le persone ammalate di cuore, le quali provano sonnolenze frequenti dovrebbero astenersi dal guardare la TV 3D. Certi 3D immagini possono causare che tu chini al testa oppure che tu schivi le immagini dimostrate in video. Quindi , la migliore cosa sarebbe che tu non guardassi la TV 3D vicino agli oggetti fragili oppure vicino agli oggetti che possono essere colpiti facilmente. Per cortesia, impedi ai bambini sotto l´etá di 5 anni di guardare la TV 3D siccome il loro sviluppo della visione puó essere colpito. Avvertimento di presa della fotosensazi- one Certi telespettatori possono sperimentare presa oppure epilessia quando esposti a certi fattori, inclusi luci intermit- tenti oppure immagini in TV o in videogiocchi. Se tu oppure qualcuno nella tua famiglia ha dei precedenti di epilessia o di presa, per cortesia, consulta il suo medico prima di guardare la TV 3D. Anche certi sintomi possono avvenire imprecisati e certi condizioni senza averne dei precedenti. Se tu provi qualsiasi sintomi seguenti, smetiti di guaradre immagini 3D e consulta il suo medico: capogiro, mal di testa (leggero), transizione visuale / visivo, visione alterata, instabilitá visiva / visuale o facciale, se hai un tic all´occhio oppure uno spasmo musculare, azioni quando non sei consapevole o cosciente, convulsione, perdita di coscienza, confusione o disorien- tamento, perdita di senso direzionale, crampo, o nausea. Genitori dovrebbero seguire (monitorare) i bambini, inclusi gli adolescenti, per notare questi sintomi siccome possono essere sensibili di piú a questi e etti quando guardano la TV 3D. Il rischio per la presa di fotosensazione puó essere ridotto con provvedimenti seguenti Prendi le pause frequenti quando guardi la TV 3D. I quali che hanno la visione diversa in ciascun occhio, dov- rebbero guardare la TV dopo aver superato provvedimenti di correzione della visone. Guarda la TV in maniera che i tuoi occhi sono allo stesso livello con il 3D schermo ed asteniti dal mettere al sedere troppo vicino alla TV. Non guardare 3D immagini quando ti senti troppo stanco o malato, e cerca di evitare guardare 3D immagini per il periodo troppo lungo. Non metterti i 3D occhiali per un altro scopo che guardare 3D immagini sulla 3D TV. Certi telespettatori possono sentirsi disorientati dopo aver guardato la 3D TV. Quindi, dopo aver guardato la 3D TV, prendi un istante di poter riacquistare la consapevvolezza prima di movimento.69 Contenuto della confezione Il corredo della TV comprende i seguenti componenti:

GUIDEP.MODE RADIO INFO TEXT HOLD TEXT/DVD ZOOM PVR / DVD 1x TV 1x Еelecomando 2x AAA bateries 1x guida utente 1x base d’appoggio 1x collo del supporto 1x cavo RF 1 x kit istallazione Occhiali 3D * Come agganciare la base d’appoggio Si prega di seguire le istruzioni contenute nelle volantino di montaggio dello stand, che si trova nel sacchetto di ac- cessori Fissaggio della TV a parete La televisione in oggetto richiede un sistema di montaggio a parete VESA 100 o equivalente.

1. Rimuovere le quattro viti indicate sotto.

2. Il sistema di montaggio a parete può essere ora ben ssato

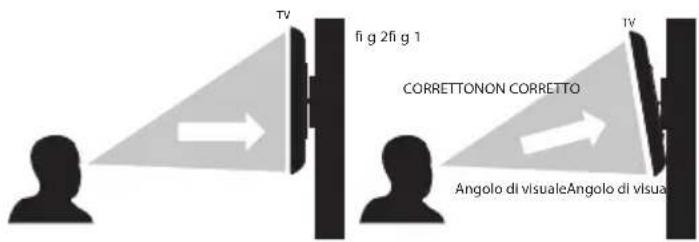

agli appositi fori sulla parte posteriore della TV. I fori sono indicati nell’immagine di seguito illustrata. Per ottimizzare la visione, se la TV è ssata alla parete ad un livello più alto rispetto alla linea degli occhi, si consiglia di inclinare la TV verso il basso in modo che lo schermo TV sia posizionato direttamente di fronte agli occhi. Vedi g. 1 e 2 g 2 g 1

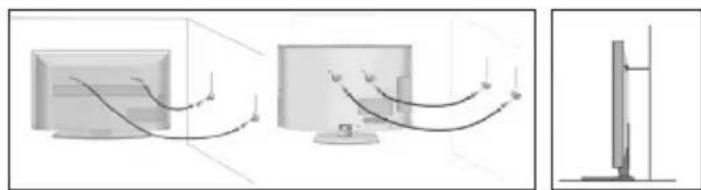

TVTV Viewing angleViewing angle CORRETTONON CORRETTO Angolo di visualeAngolo di visuale Avviso importante Come descritto di seguito, qui vi è la descrizione della modalità di montaggio sicuro del prodotto alla parete. Se non è possibile avvitare la TV insieme al suo supporto incorporato e montato alla parete, si consiglia di proteggere il prodotto con un laccio di sicurezza e avvitarlo con una vite a occhiello. Assicurarsi ogni volta che i bambini non possono inclinare, ap- pendere o salire sulla TV. Una TV non ssata bene può provocare gravi lesioni a Lei ed al Suo bambino. Il cinturino di sicurezza non deve oltrepassare e non deve essere impiccato orizzontalmente tra il televisore e la parete.

• - Solo su alcuni modelli70

Per iniziare – impostazione iniziale

1. Tramite il cavo RF incluso nel corredo, connettere la TV alla presa dell’antenna

TV (Fig. A). Connettere il cavo di alimentazione alla presa della corrente elettrica (Fig. B).

2. Accendere il dispositivo con marcata interruttore on / o

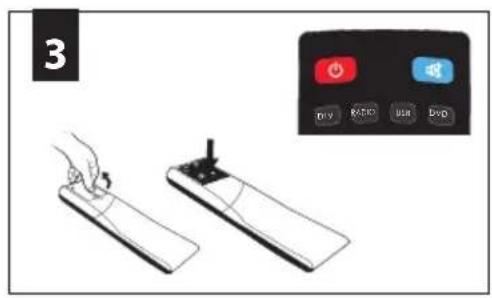

3. Inserire le batterie in dotazione nel telecomando e premere il tasto Standby per

4. La schermata dell’impostazione iniziale vi darà il benvenuto. Se questa scherma-

ta non compare, premere il tasto [MENU] del telecomando e in seguito 8-8-8-8.Nel nostro desiderio di ridurre il consumo energetico, abbiamo aggiunto una caratteristica in più di questo televisore chiamato ‘Ecohome’ (la funzione appare all'impostazione iniziale, all'installazione). Il consumo energetico, nella modalità Ecohome, è circa il 15% inferiore a quella in altri modi. La luminosità dell'immagine si riduce, utilizzando Ecohome Se questa funzione non corris-ponde al suo ambiente di visualizzazione, è possibile selezionare altre modalità, se necessario. Vedi il manuale d'uso, il capitolo ‘Impostazioni immagine’ , per cambiare la modalità di visualizzazione secondo il suo ambiente. Esiste anche un pulsante shortcut, sul telecomando, chimato "P-Mode", se desiderate cambiare modalità di visualizzazione.Vi preghiamo di notare che la modalità ‘Professional’ è le impostazioni pre-de nite ottimali dell'immagine, ma il consumo di energia è di circa il 15% superiore a quello della modalità ‘Ecohome"Selezionate la propria lingua, paese e ambiente. Impostare LCN* su ON se desidera organizzare i canali trovati in base alle preferenze del provider via cavo (si applica solo ai canali DVB-C). Premere OK sul telecomando e partirà la sintonizzazione.

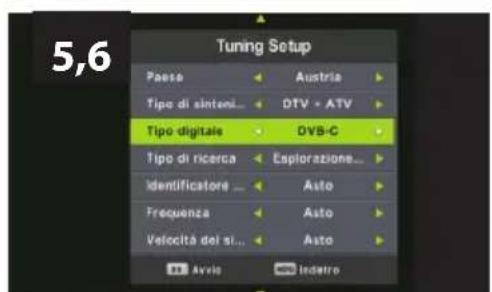

5. Nel prossimo passaggio selezionate il tipo di sintonia digitale. Potete scegliere

tra DVB-T , DVB-C e DVB-S. La banda analogica verrà ricercata automaticamente, in quanto molte reti via cavo includono canali analogici.*

6. Selezionate DVB-C se il vostro TV è collegato ad un’emittente via cavo. Mantene-

te tutte le opzioni di default se possibile. Premete [OK] per iniziare Se non viene trovato nessun canale DVB-C, contattate il vostro fornitore di servizi per un valido “ID di rete”. Poi avviate una nuova ricerca. Premere [MENU], selezionate “Ricerca automatica” ed inserire l’ID di rete fornito dall’operatore. Iniziate la ricerca premendo [OK].*

7. Funzione DVB-S2*- il modo digitale attraverso la funzione DVB-S2 (satellite

di seconda generazione) è possibile scegliere tra diversi operatori satellitari. La scelta dell'operatore satellitare sarà importata nel software del vostro TV. Questa operazione richiede circa 10 secondi e deve essere confermata con il tasto OK del telecomando, e la ricerca inizia... Consiglio: Se la TV trova alcuni, ma non tutti i canali digitali, signi ca che la TV funziona correttamente ma il segnale in ricezione non è abbastanza potente. (La potenza del segnale deve essere superiore all’85% - è possibile notare la potenza del segnale di ricezione TV quando si cambia canale/programma). Per ricevere tutti i canali disponibili è necessario incrementare la ricezione del seg-nale. Il modo più economico per farlo è acquistare e connettere un “ampli ca-tore di segnale” tra la TV e la presa dell’antenna TV. Se il problema non si risolve, sarà necessario aumentare il livello dell'antenna TV con un’antenna digitale compatibile ad alto guadagno.* - solo per modelli con sintonizzatore DVB-S2

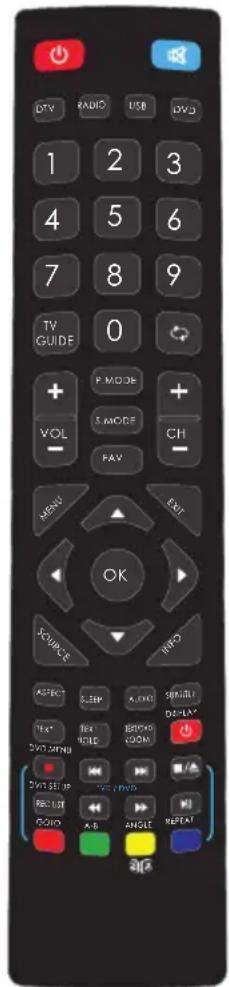

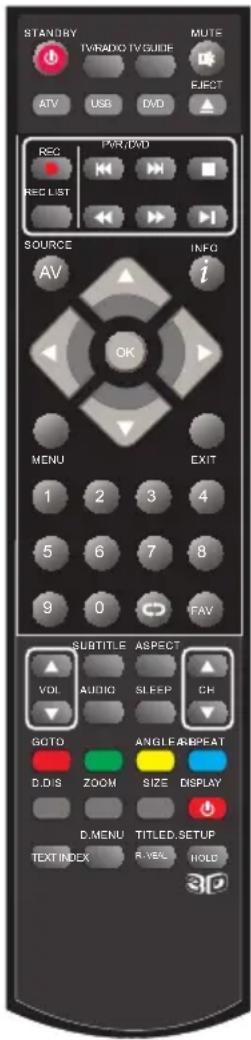

5,6 DTV USB DVD RADIO71 Telecomando STANDBY – Accende la TV quando è in standby o viceversa. MUTE – Annulla l’audio o viceversa. DTV – con DTV selezioni i canali digitali RADIO – vai su Digitale e scegli tra TV e radio con trasmissione digitale. USB – Passa a fonte USB. ATV – Passa a fonte TV analogica. DVD

– Passa a fonte DVD. 0 – 9 – Per selezionare direttamente un canale TV. TV GUIDE – Apre la guida TV 7 giorni (modalità digitale). – Per tornare al canale precedente. VOL ▲/▼ – Per alzare / abbassare il volume. P. MODE – Navigazione tra le diverse impostazioni immagine. S. MODE – Navigazione tra le diverse impostazioni suono. FAV – Per visualizzare il menu Preferiti. CH ▲/▼ – Per cambiare canale verso l’alto o verso il basso. (▲/▼/◄/►/ OK ) – Permette di navigare nei menu sullo schermo e regolare le impostazioni di sistema a vostro piacimento. MENU – Per visualizzare il menu OSD. EXIT – Per uscire da tutti i menu. SOURCE – Per visualizzare il menu ingresso/fonte. INFO – Premere una volta per informazioni su canale attuale/successivo. Premere due volte per informazioni su programma attuale. ASPECT – Per impostare i diversi formati immagine sullo schermo. SLEEP – Premere ripetutamente per muoversi tra le opzioni sonno. AUDIO – Per cambiare la lingua audio (se disponibile). SUBTITLE – Per visualizzare i sottotitoli nella parte bassa dello schermo (on/o ). TEXT – Modalità Teletext – Per accedere al Teletext. TEXT HOLD - Modalità Teletext - Blocca la pagina attuale visualizzata. TEXT DVD ZOOM - Modalità DVD - Modalità Teletext - Per aumentare lo zoom DISPLAY – Per disattivare lo schermo mentre ascoltate la radio. DVD MENU

– Modalità DVD - Per visualizzare il menu disco DVD, Rec

– Modalità PVR / Registra il programma in corso in TV. DVD SETUP

– Modalità DVD – Per visualizzare il menu impostazioni DVD Rec List

– Modalità PVR - Apre l’elenco di quello che è stato registrato in preceden- za. – Per riavviare il capitolo attuale. – Per passare al capitolo successivo.

– Per arrestare il playback. / Fuoriuscita disco in modalità DVD. – Per l‘esecuzione in modalità fast rewind. – Per l‘esecuzione in modalità fast forward. – Per la funzione play/pausa GOTO

– Modalità DVD – Per passare ad un capitolo speci co. A-B

– Modalità DVD – Premere una volta per impostare un punto; premere una seconda volta per ritornare al punto. ANGLE

– Modalità DVD – Seleziona diversi angoli DVD (se disponibile). REPEAT – Modalità DVD

– Modalità USB –Per ripetere il playback. REVEAL – Modalità Teletext – Per mostrare o nascondere le parole nascoste SIZE – Modalità Teletext - Per cambiare le dimensioni di visualizzazione in modalità Teletext TITLE

– Modalità DVD – Per visualizzare il menu titolo DVD D. DIS

– Modalità DVD – Per visualizzare le attuali informazioni disco INDEX – Modalità Teletext – Per visualizzare la pagina indice Rosso Verde Giallo Blu tasti – con questi tasti si accede alle funzioni addizionali che appaiono sullo schermo 3D giallo

– provvede alla scelta delle funzioni 3D

1 - Le funzioni sono solo telecomandi per TV con DVD interiertem giocatori a disposizione.

2 - le funzioni sono disponibili solo sui telecomandi dei televisori con disponibile PVR

3 - Le funzioni sono solo telecomandi per TV con 3D disponibili.

Pulsanti TV Estrai * Play / Pausa * Vol+ Alza volume e menu dx Vol- Abbassa volume e menu sx CH+ Cambia programma/canale verso l’alto e menu verso l’alto CH- Cambia programma/canale verso il basso e menu verso il basso MENU Mostra menu/OSD SOURCE Mostra menu fonte d’ingresso STANDBY Standby Alimentazione On/O Ingresso/fonte - modalità di se- lezione Per cambiare tra i diversi ingressi/connessioni. a) Tramite i tasti del telecomando:

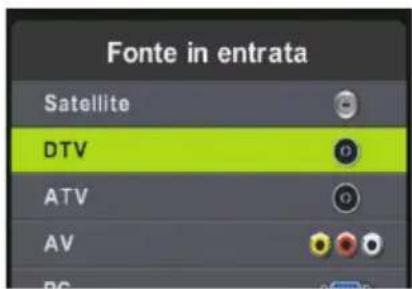

1. Premere [SOURCE/ AV] – Sarà visualizzato il menu Source.

2. 2. Premere [▼] o [▲] per selezionare l’ingresso richiesto.

2. Scorrere verso l’alto o verso il basso mediante i tasti CH+/ CH-

no all’ingresso/fonte desiderato/a.

3. Premere Vol+ per cambiare l’ingresso/fonte in quello/a che

avete selezionato/a. Connessioni USB Porta USB HDMI 1, 2, 3* in Ingresso HDMI1, 2, 3* VGA(PC) * Ingresso VGA-PC VGA (PC) Audio In * In 3.5mm – ingresso audio PC

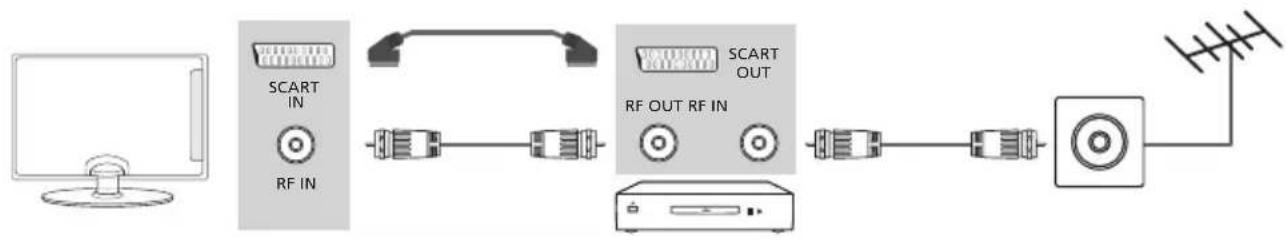

• - Opzionale73 Connessione del lettore/registratore DVD, videoregistratore o cavo/box satellite L'ingresso/fonte TV va impostato a SCART. SCART OUT SCART

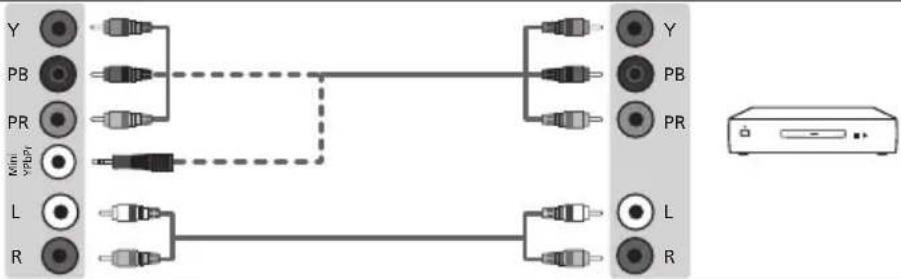

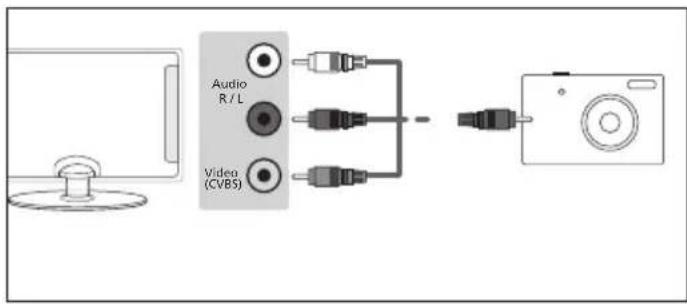

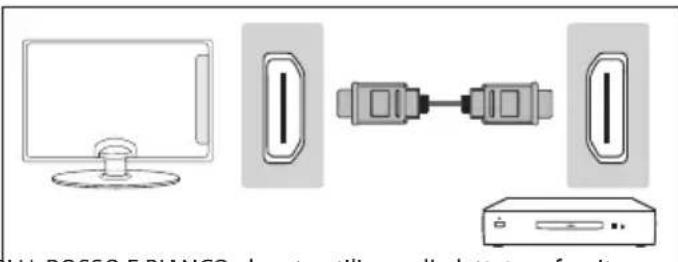

Connessione di videocamera, macchina fotogra ca o console per videogame L'ingresso/fonte TV va impostato come Video. AudioR / LVideo(CVBS) Connessione di un dispositivo ad alta de nizione (HD| Opzione 1 - via HDMI a cavo HDMI - Il cavo HDMI può servire da uscita sia video sia audio e consente di godersi i vantaggi del video e dell’audio in digitale con perdite minime a livello qualitativo. L'ingresso/fonte TV va impostato come HDMI. Opzione 2 – tramite cavo Component o Mini YPbPr Se la periferica è fornita con un cavo con connettori ROSSO, VERDE, BLU, ROSSO E BIANCO, dovete utilizzare l’adattatore fornito a corredo da YPbPr a MINI YPbPr per collegare la periferica via Component (vedi gura) e via Audio (per il suono). Se la periferica non è predisposta con i connettori standard YPbPr usate il cavo MiniYPbPr. Selezionare Component come sorgente video sul TV. Mini YPbPr

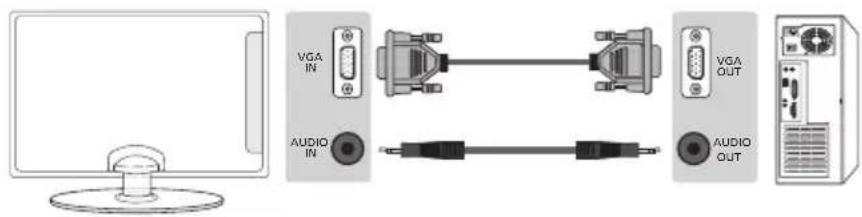

Collegare la TV al PC (Utilizzo come computer monitor)* Collegare l’entrata VGA sul TV con l’uscita VGA del PC o del Notebook utilizzando un cavo VGA (non fornito) per il video. Se volete utilizzare l’audio della TV collegare l’entrada audio del TV da 3,5mm con l’uscita audio del PC (oppure uscita Cu e del PC) utilizzando un cavo audio da 3,5 mm (non fornito). Selezionare VGA come sorgente video sul TV. VGA

• - solo con connessione VGA NOTE: Gli apparecchi senza la connessione VGA non devono essere usati come monitor per i computer, tuttavia è possibile l'utilizzo usando HDMI. Connessioni74

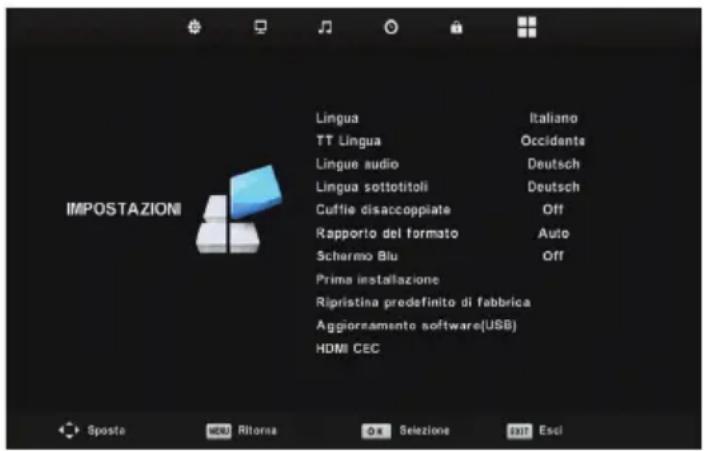

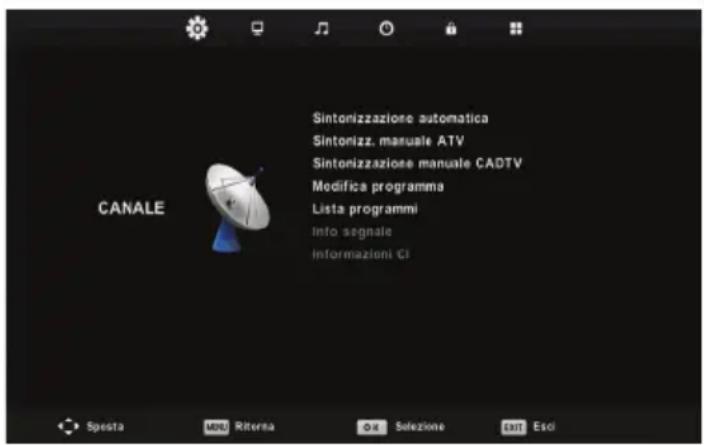

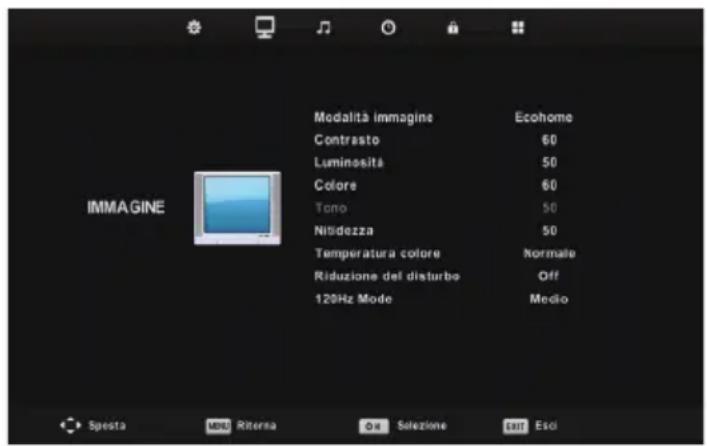

• - solo per modelli con sintonizzatore DVB-S Impiego del menu TV Per accedere al menu premere il tasto [MENU] del telecomando. Per entrare nel menu premere [OK] Per apportare modi che alle impostazioni di default utilizzare i tasti (▲/▼/◄/►). Per confermare le impostazioni premere il tasto [OK].Per uscire dal menu in qualsiasi momento premere il tasto [EXIT]. Canale Sintonizzazione automatica - Consente di risintonizzare la televisione per tutti i canali digitali, stazioni radiofoniche digitali e canali analogici.Sintonizzazione manuale ATV - Consente di sintonizzare manualmente il segnale analogico.Sintonizzazione manuale CADTV - Consente di sintonizzare manualmente il segnale digitale. Modi ca programma - Consente di eliminare, tralasciare ed aggiungere canali preferiti.Lista programi - Elenca il promemoria programmi.Info segnale - Informazioni sul segnale satellitare.Informazioni CI - I servizi pay per view richiedono l’inserimento di una “smartcard” nella TV. Se siete abbonati ad un servizio pay per view, il fornitore vi fornirà una "CAM" e una "smartcard". La CAM può quindi essere inserita nella PORTA COMMON INTERFACE (CI Card In).Dish Setup - Questo menu è disponibile solo in modalità DVB-S2. È possibile selezionare il tipo di satellite, il transponder e il LNB. Immagine Modalità immagini - Selezionare tra le seguenti preimpostazioni.StandardImpostazioni di defaultDinamicoImpostazioni consigliate per immagini con movimenti rapidi Mite Impostazione con colori più leggeri e meno luminositàPersonaleConsente di modi care manualmente tutte le impostazioniEcohome Ecohome consuma il 15% di energia in meno.Contrasto - Commuta l’equilibrio tra bianco e nero.Luminosità - Aumenta o riduce la luminosità dell’immagine.Colore - Aumenta il colore da bianco e nero.Tono - Consente di aumentare o ridurre il livello di sfumatura nell’immagine.Nitidezza - Aumenta o riduce la nitidezza dell’immagine.Temperatura colore - Selezionare tre le seguenti preimpostazioni.Normale Impostazioni di defaultCaldo Aumenta il rosso nell’immagineFreddo Aumenta il blu nell’immagineRiduzione del disturbo - Selezionare tre le seguenti preimpostazioni.O Spegne la riduzione del rumoreBasso Regolazione più bassa del sistemaMedio Regolazione media del sistemaAlto Regolazioni massime del sistemaDefault Impostazioni di default MENU SOURCE EXIT

• - solo per modelli con 3D 3D montatura* Per la immagine 3D migliore , guarda la tua TV da angolo verticale +/- 10°. Tipo 3D - quando si collega a prodotto 3D qualche volta il quadro puó essere esposto scorrettamente; scegli montature seguenti per correggere questo. Puoi cambiare queste montature con pressione di 3D bottone sul telecomando (vedi la pagina 79) 3D spento (3D o ) spegnere 3D Side by Side

L´uno accanto all´altro 3D formato é utilizzato comunemente in 3D telecomunicazione, dimezza risoluzione orizzontale di video per conservare immagine sinistra e destra in ciascun telaio. Esso espone e cacemente in 960 x 1080 – pixel immagini per ciascun occhio, permettendo TV stazioni (emitenti televisivi) di trasmettere per televisione 3D contenuto con la larghezza di banda molto di inferiore in confronto a 3D Blu-ray dischi. Tipiche resoluzioni sostenute sono limitate a 720p e 1080i per la TV 3D trasmissioni. Utenti avranno bisogno di selezionare a mano formato 3D per mettere in mostra l´uno accanto all´altro 3D contenuto correttamente sulla TV 3D. Top Bottom

Da sopra a sotto base formato 3D (TOP BOTTOM 3D) é alternativa a 3D trasmissione, la quale é simile a sopra a sotto base formato 3D salvo per che taglia in due verticale la risoluzione invece. Disponibile principalmente no a 720p risoluzione, sopra a sotto base formato 3D o re 1,280 pixels orizzonalmente. Pixel conto piú alto é generalmente considerato adeguato di piú per mettere in mostra movimenti in programe sportive. Frame packing (Compression de trame) Telaio imballaggio come il suo nome suggerisce, questo formato riempisce immagini sinistri e destri in ciascun telaio per mantenere la risoluzione originale di contenuto per le migliori 3D immagini. La magior parte, se non tutta, 1080p 3D blu-ray lm dischi e 720p PS3 3D giocchi sono prodotti utilizzando questa tecnica. Un altra di erenziazione chiave é che tutte 3D TV dovrebbero poter trovare (scoprire) automaticamente telaio-imballaggio 3D segnali e mettere in mostra correttamente il contenuto senza intervento di utente. Line-by-line (Ligne par ligne) Linea per linea i segnali di immagini per gli occhi di sinistra e di destra sono interfogliati in linee alternate. Il clip della risoluzione sinistra é dimezzato e messo in linee dispare del corso video. In modo simile, il clip della risoluzione destra é dimezzato e messo in linee pare del corso video. Quando combinati il corso video ammonta a un tottale di 1920 x 1080. Cambio 3D L/R - cambia serie di immagini per proezione diversa 2D per 3D - cambia immagini da regolare 2 dimensione a 3 (3D). Per cortesia, nota che quando contenuto é ambiato con la TV gli e etti sono limitati.76

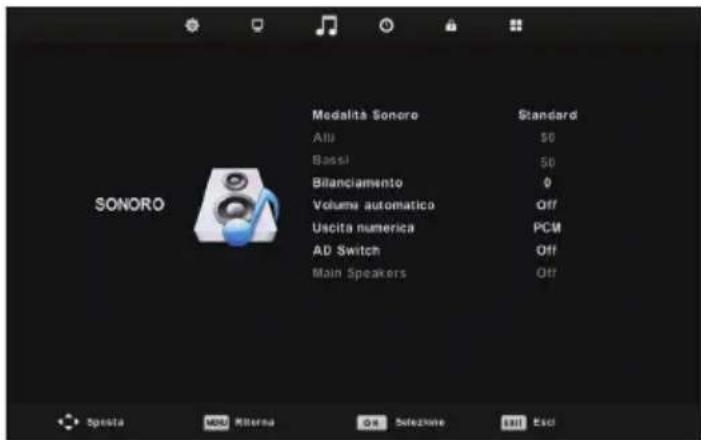

Impiego del menu TV Sonoro Modalità Sonoro – Selezionare tra le seguenti preimpostazioni. Standard Impostazioni di default Musica Mette in risalto la musica sulle voci Film Fornisce suono dal vivo e completo per i lm Personale Seleziona le impostazioni suono personalizzate Sport Mette in risalto il suono per lo sport Consiglio: Il livello suoni acuti e bassi può essere regolato soltanto quando si selezione la modalità suono "Personalizzata". Alti - Regola la quantità di alta frequenza nel suono. Bassi - Regola la quantità di bassa frequenza nel suono. Bilanciamento - Commutazione del suono tra casse a sinistra e destra. Volume automatico - Quando è selezionato "on”, il volume rimane ad un livello costante indipendentemente dall'ingresso/ fonte. Ustica numerica - Si tratta dell’uscita digitale coassiale audio. Scegliere tra le seguenti opzioni: O O Auto Seleziona automaticamente le migliori impostazioni PCM Selezionare questa opzione se si è connessi ad un hi- stereo via cavo coassiale (la modulazione a codici di impulsi (PCM) è una rappresentazione del segnale digitale AD Switch – Colonna sonora aggiuntiva per non vedenti. Disponibile solo su alcuni programmi televisivi digitali. Ora Orologio - Imposta data e ora. Orario di spegnimento - Consente di impostare un orario speci co in cui la TV si spegnerà. Orario di accensione - Consente di impostare un orario speci co in cui la TV si accenderà, sarà attivato il canale display e la fonte e il volume saranno in posizione "on". È possibile commutare questa funzione per la ripetizione giornaliera o in alcuni giorni. Fuso orario - Modi ca il fuso orario. Timer di spegnimento - Consente di impostare il temporizzatore sonno in modo che la televisione si spenga automaticamente dopo un dato intervallo di tempo. O -> 10min. -> 20min. -> 30min. -> 60min. -> 90min. -> 120min. -> 180min. -> 240min. Spegn. auto - Per attivare e disattivare la funzione. OSD Timer - Consente di regolare l’intervallo di tempo durante il quale il menu resta attivo sullo schermo prima di scomparire. Blocca Blocco sistema - Consente di bloccare e sbloccare il menu. È necessario inserire una password da 4 caratteri; premere il tasto ◄ per uscire dall’inserimento password. Premere il tasto ► per cancellare. La password di default è 0000. Imposta Password - Modi care la password prede nita. Blocca programma - Bloccare canali televisivi speci ci.77 Impiego del menu TV Controlo gestione canal. - Bloccare canali televisivi basato su limiti di età. Blocco tastiera - Bloccare i tasti del TV. Impostazioni Lingua - Consente di cambiare la lingua del menu. TT Lingua - Codi cazione delle impostazioni per un’adeguata visualizzazione dei caratteri teletext. Lingue audio - Consente di cambiare la lingua del audio. Lingua sottotitoli - Consente di cambiare la lingua del sottotitoli. Cu e disaccoppiate - Se il segnale consente il supporto per i non udenti, i sottotitoli potranno essere visualizzati premendo "Subtitle". Se avete impostato la funzione Non udenti e passate ad un canale che supporta tale funzione, i sottotitoli si attiveranno automaticamente. Rapporto del formato - Nell’ambito dell’UE il formato immagine varia a seconda del canale/trasmissione. Vi sono molte opzioni di diverso tipo per soddisfare al massimo le vostre esigenze. Auto Visualizzazione automatica del miglior formato immagine. L’immagine è nella posizione corretta. Vi possono essere delle linee nere nella parte alta/bassa dello schermo e/o ai lati. 4:3 Visualizza l'immagine 4:3 nelle sue dimensioni originali. Vengono mostrate le barre laterali per riempire lo schermo 16:9. 16:9 Riempie lo schermo con un segnale regolare 16:9. Zoom 1/2 L’immagine ha le proporzioni giuste ma è ingrandita per riempire lo schermo. Schremo intero Stendi il segnale per riempire lo schermo. Schremo Blu - Cambia lo sfondo quando non v’è alcun input tra sfondo chiaro e blu (disponibile solo per alcune fonti). Prima istallazione - Prima istallazione Ripristina prede nito di fabbrica - I menu vengono resettati alle impostazioni di fabbrica. Aggionamento software (USB) - Di tanto in tanto è possibile che la nostra azienda rilasci un nuovo rmware per migliorare le prestazioni del televisore (disponibili per il download). Il menu consente di installare il nuovo software/ rmware nel televisore. Insieme al rmware saranno fornite ulteriori informazioni su come eseguire questa operazione. Contattare l’helpline o consultare la sezione “supporto prodotto” sul sito web. HDMI CEC - HDMI CEC - Permette gestire i dispositivi collegati tramite HDMI con telecomando della TV. Auto power - accendere / spegnere automaticamente i dispositivi collegati tramite HDMI CEC Menu Dispositivo - Permette accedere al menu dei dispositivi e utilizzare il menu utilizzando il telecomando TV. HDMI ARC - Invia il segnale audio dalla trasmissione terrest- re / satellite tramite HDMI al ricevitore AV, senza l'impiego di cavi audio aggiuntivi, questa funzione è disponibile solo su HDMI 2 uscite. HDMI CEC deve essere supportato sui dispositivi collegati. Impostazioni PC* Regolazione automatica - Consente di con gurare automaticamente la TV per l’impiego come monitor del computer H O set - Imposta la posizione orizzontale dell‘immagine. V O set - Imposta la posizione verticale dell‘immagine. Dimensioni - aumenta le dimensioni dell'immagine. Fase - Per regolare l’intervallo di tempo fase al ne di ridurre i disturbi all'immagine. Ripristimo di posizione - Ritorna alle impostazioni originarie. Consiglio: Se il computer non viene utilizzato per un determinato periodo di tempo, il televisore passerà allo status “standby” (lo schermo si spegne per non consumare inutilmente energia). Per riaccendere premere il tasto standby.

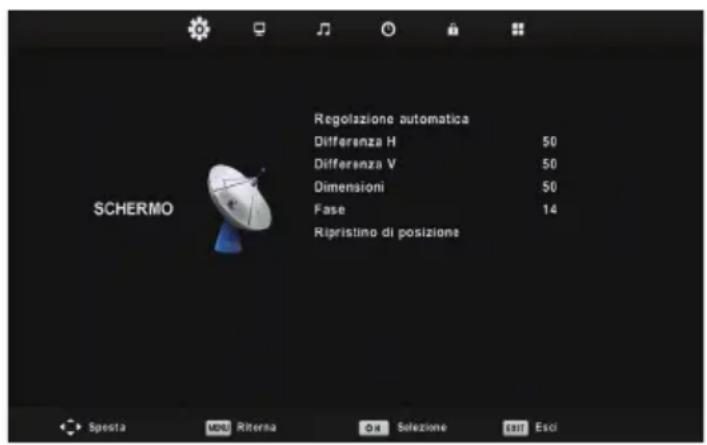

• - solo con connessione VGA78

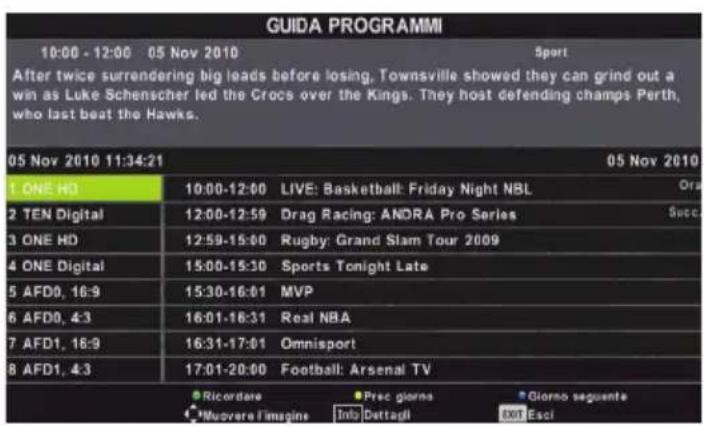

Guida TV 7 giorni / Registrazione USB La guida TV è disponibile in modalità TV digitale. Fornisce informazioni sui programmi seguenti (dove esiste il supporto da canale digitale). È possibile visualizzare l’orario di inizio e ne di tutti i programmi e su tutti i canali per i successivi 7 giorni, impostando anche dei promemoria.1. 1. Premere [TV GUIDE]. Comparirà la guida TV per i successivi 7 giorni.

2. Navigare nel menu attraverso i tasti ▲/▼/◄/►.

3. A questo punto è possibile:Impostare un promemoria premendo il tasto VERDE.Visualizzare il giorno precedente premendo il tasto GIALLO.Visualizzare il giorno successivo premendo il tasto BLU.4. Premere [EXIT] per uscire dalla guida TV 7 giorni. Modalità USB / Media player La modalità USB o re il playback di diversi tipi di contenuti salvati nella chiave USB.Si prega di consultare la pagina con la speci ca tecnica per conoscere i tipi di le compatibili.Dopo essere passati alla fonte USB apparirà la schermata menu riportata sopra. I contenuti sono suddivisi in Foto, Musica, Film e Testo, a seconda del tipo di le.

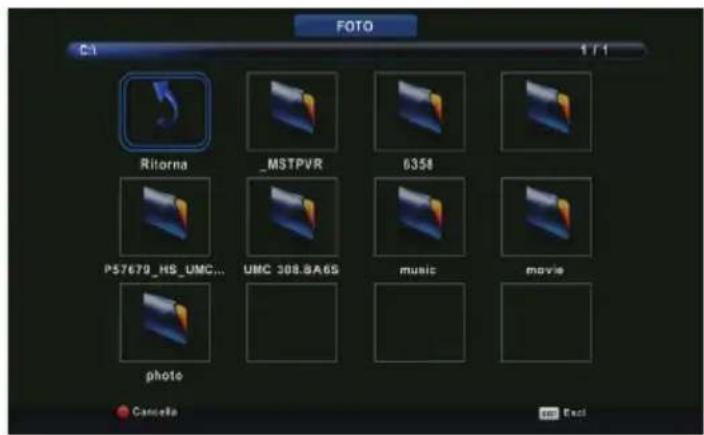

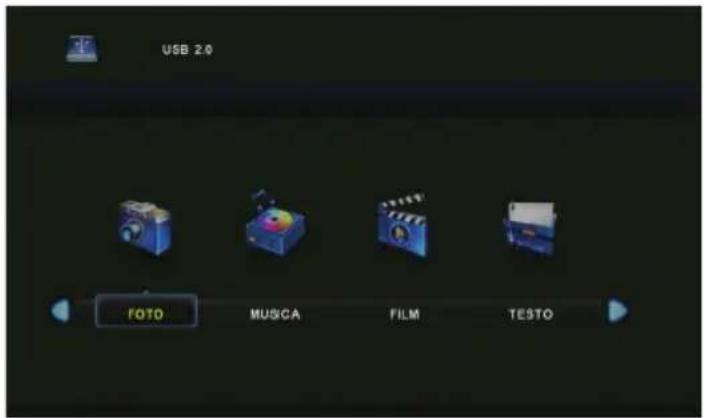

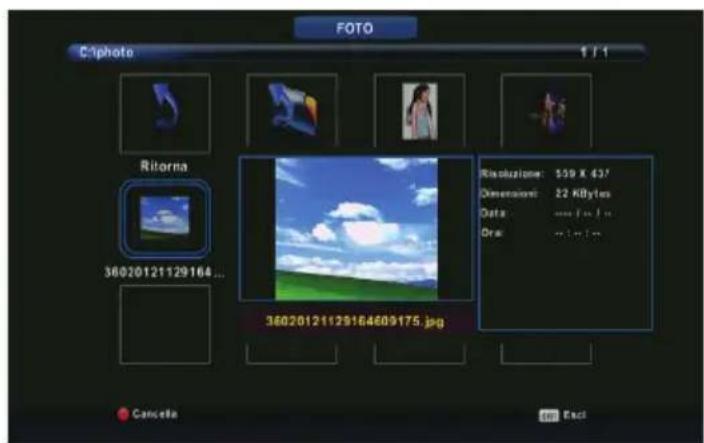

5. Per navigare nel menu servirsi dei tasti ▲/▼/◄/►. Per

confermare l'articolo da eseguire/visualizzare premere il tasto [OK[.6. Selezionare il drive richiesto. (Se il vostro drive ha solo 1 ripartizione, sarà visualizzato solo 1 articolo)7. A questo punto è possibile accedere all’articolo. Premere OK per visualizzare.8. Mentre la visualizzazione è in corso è possibile gestire l’articolo premendo ( i ) ed utilizzando i tasti ▲/▼/◄/► e(OK).

Impiego del menu TV79 *- Solo sui dispositivi dotati di lettore DVD integrato Impiego del menu TV DVD Menu*

TEXT DISPLAY TEXT HOLD TEXT/DVD ZOOM PV R / DV D Per accedere al menu premere il tasto [D. SETUP] del telecomando. Per apportare modi che alle impostazioni di default utilizzare i tasti ▲/▼/◄/►. Per confermare le impostazioni premere il tasto [OK]. Per uscire dal menu in qualsiasi momento premere il tasto [EXIT]. Pagina di con gurazione general Visual Al Tv Normale / Ps Visualizzazione 4:3 ingrandita con una particolare attenzione al contenuto dell'immagine Normale / Lb Immagine in proporzione corretta, con barre sulla parte superiore e inferiore. 16:9 Opzione immagine ingrandita Lingua OSD - Per determinare la lingua del menu DVD. Pagina di con gurazione audio Con gurazione Altoparlanti - Scelta della modalità di missaggio discendente Lt/Rt Lt/Rt downmix Stereo Stereo downmix Con gurazione Dolby Digital Stereo Entrambi i canali audio (default). L - Mono Segnale Mono solo sul canale sinistro R - Mono Segnale Mono solo sul canale destro Mix Mono Segnale Mono sui due canali Dinamico - Per aumentare / diminuire la gamma dinamica del suono digitale. Pagina Preferenze Tipo TV - Pal Standard in Europa centrale Multi Formato Multisync Ntsc- Format In Nord America, Giappone e altri paesi Preimpostato - Per ripristinare alle impostazioni di fabbrica80

FAQ Il software del televisore e il menu visualizzato sullo schermo possono essere modi cati dal produttore senza preavviso In generale aumentare la potenza del suono connettendo delle casse aggiuntive. Esistono 2 opzioni:

1) Impiegare un‘uscita digitale coassiale connessa ad un ampli catore esterno/sistema

2) Utilizzare l’uscita cu e 3.5mm e un cavo fono 3.5mm (disponibile a parte) per

eseguire la connessione ad un ampli catore/sistema sound surround. In generale Perché alcune opzioni del menu non sono disponibili e in grigio? Alcune opzioni sono disponibili soltanto su alcune fonti, per esempio HDMI, PC/VGA. Non sono disponibili su altre fonti, dove non hanno dunque alcun signi cato. TV Mi sono sintonizzato in modalità TV digitale ma non riesco a ricevere alcuni o nessuno dei canali e/o i canali che ricevo subiscono interruzioni.

1) Accertarsi di trovarsi in una zona idonea alla ricezione della TV digitale.

2) Accertarsi che state impiegando un’antenna in grado di ricevere un buon segnale

digitale. Nella maggior parte dei casi è necessaria un’antenna esterna digitale ad alto guadagno/banda larga. Nelle zone con ottima copertura digitale, si può utilizzare un antenna tipo loft, ma è molto probabile che dobbiate connettere anche un ampli catore di segnale tra il retro della TV e la presa dell’antenna TV. Purtroppo per ricevere un segnale digitale abbastanza buono, non è possibile utilizzare un’antenna di tipo portatile/da interno. TV Ho di nuovo sintonizzato la TV ma quando la spengo i canali non rimangono in memoria. Completare la prima installazione; per eseguire questa operazione consultare la sezione menu impostazione del manuale. Registratore VCR/DVD Ho connesso la TV al registratore VCR o DVD tramite presa SCART, ma la registrazione non avviene. Oltre alla connessione tramite presa SCART, bisogna connettere il cavo dell’antenna dalla presa a muro al vostro registratore VCR/DVD ed un altro cavo antenna dal registratore VCR/DVD alla TV. Console videogame Ho connesso una PS3 alla TV via HDMI, ma in TV non vedo nessuna immagine né suoni.

1) Veri care che la fonte TV sia su HDMI.

2) Veri care che le impostazioni sulla PS3 corrispondano a quanto riportato nel

manuale PS3. Console videogame Ho connesso una Xbox 360 alla TV attraverso i cavi Component (Rosso, Verde e Blu), ma non si sente nessun suono. I cavi Component forniscono soltanto immagini in HD. Per il suono sarà necessario connettere i cavi audio rossi e bianchi della Xbox agli ingressi rossi e bianchi sul retro della TV. Si rimanda alle pagine sulla “Connessione”.82
