BEDIENUNGSANLEITUNG BLA32C124I BLAUPUNKT

• DE: nur für ausgewählte modelle

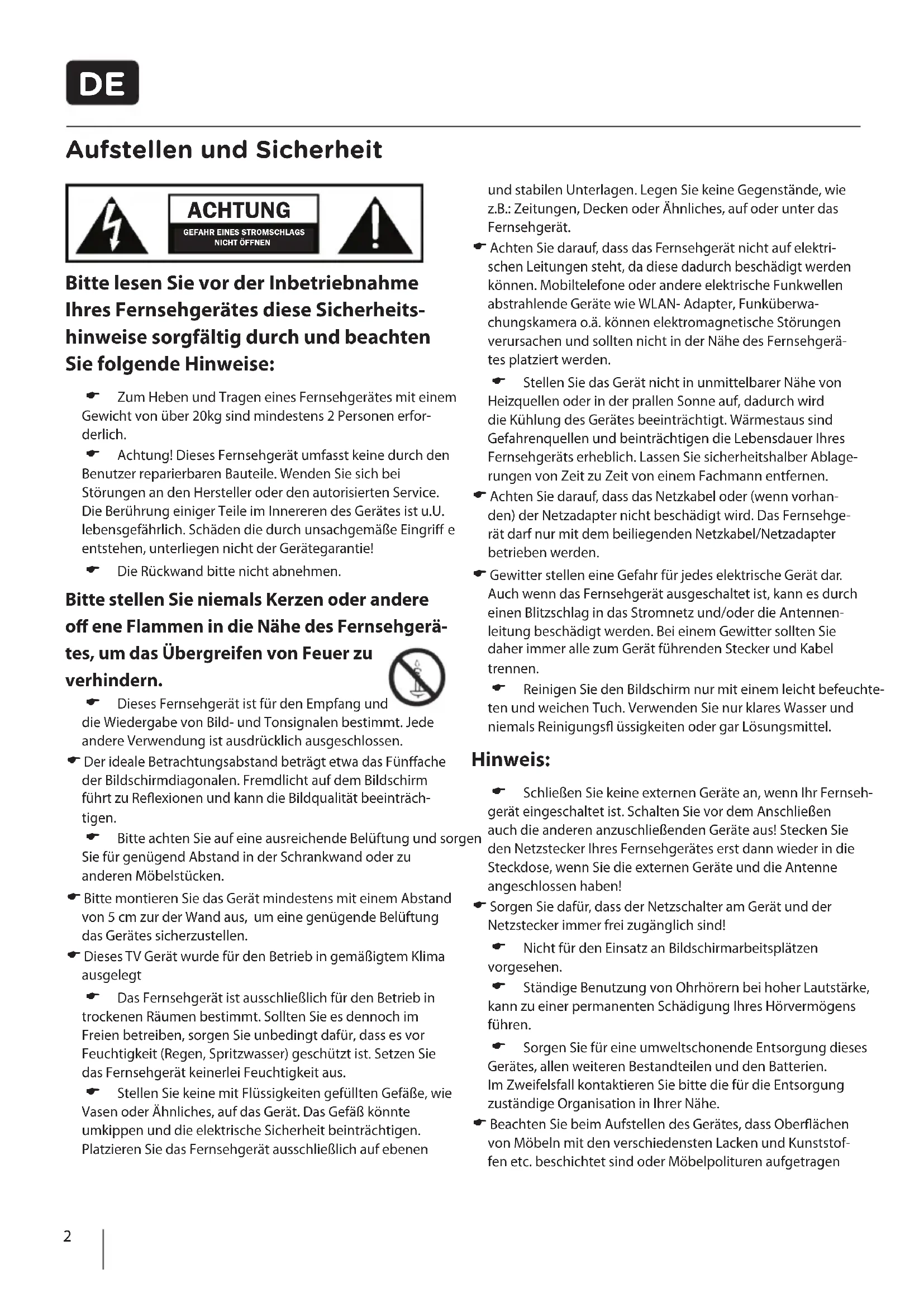

Aufstellen und Sicherheit

Bitte lessen Sie vor der Inbetriebnahme Ihres Fernsehgerätes diese Sicherheitshinweise sorgfältig durch und beachten Sie folgende Hinweise:

Zum Hebun und Tragen eines Fernsehgerätes mit einem Gewicht von über 20kg sind mindestens 2 Personen erforderlich.
Achtung! Dieses Fernsehgerät umfasst keine durch den Benutzer reparierbaren Bauteile. Wenden Sie sich bei Störungen an den Hersteller oder den autorisierten Service. Die Berührung einiger Teile im Innereren des Gerätes ist u.U. Lebensgefährlich. Schäden die durch unsachgemeße Eingriff entstehen, unterliegen nicht der Gerätegarantie!
Die Ruckwanditte nicht abnehmen.

Bitte stellen Sie niemals Kerzen oder andere offene Flammen in die Nähe des Fernsehgerätes, um das Übergreifen von Feuer zuverhindern.

• Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. jeder andere Verwendung ist ausrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt etwa das Fünffache der Bildschirmdiagonalen. Fremdlicht auf dem Bildschirm führt zu Reflexionen und kann die Bildqualität beeinträchtigen.
-itte achten Sie auf eine ausreichende Beluftung und sorgen Sie fur genugend Abstand in der Schrankwand oder zu anderen Mobelstücken.
- Bitte montieren Sie das Gerät mindestens mit einem Abstand von 5 cm zur der Wand aus, um eine genügende Belüfung das Gerätes sicherzustellen.
- Dieses TV Gerät wurde für den Betrieb in gemäßigtem Klima ausgelegt
Das Fernsehgerät ist ausschließlich für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es Dennoch im Freien betreiben, sorgen Sie unbedingt dazu, dass es vor Feuchtigkeit (Regen, Spritzwasser) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäfe, wie Vasen oder Ähnliches, auf das Gerät. Das Gefäß konnte umkippen und die elektrische Sicherheit beinträchtigen. Platzieren Sie das Fernsehgerät ausschließlich auf ebenen

und stabilen Unterlagen. Legen Sie keine Gegenstände, wie z.B.: Zeitungen, Decken oder Ähnliches, auf oder unter das Fernsehgerät.

Achten Sie daraufuf, dass das Fernsehgerät nicht auf elektrischen Leitungen steht, da diese dadurch beschädigt werden können. Mobiltelefone oder andere elektrische Funkwellen abstrahlende Geräte wie WLAN-Adapter, Funküberwachungskamera o.a. können elektromagnetische Störungen verursachen und sollenn nicht in der Höhe des Fernsehgerätes platziert werden.
Stellen Sie das Gerät nicht in unmittelbarer Höhe von Heizquellen oder in der prallen Sonne auf, dadurch wird die Kühlung des Gerätes beeinträchtigt. Wärmestaus sind Gefahrenquellen und beinträchtigen die Lebensdauer Ihres Fernsehgeräts erheblich. Lassen Sie sicherheitshalber Ablagerungen von Zeit zu Zeit von einem Fachmann entfernen.
Achten Sie darauf, dass das Netzkabel oder (wenn vorhenden) der Netzadapter nicht beschädigt wird. Das Fernsehgerratarf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.
Gewitter stellen eine Gefahr für jeder elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschelt ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter sollen den Siether immer alle zum Gerät führenden Stecker und Kabel trennen.
Reinigen Sie den Bildschirm nur mit einem leicht befeuchteten und weichen Tuch. Verwenden Sie nur klares Wasser und niemals Reinigungsf üssigkeiten oder gar Lösungsmittel.

Hinweis:

Schlieben Sie keine externen Geräte an, wenn Ihr Fernsehgerät eingeschaltet ist. Schalten Sie vor dem Anschlieben auch die anderen anzuschreibennder Geräte aus! Stecken Sie den Netzstecker Ihres Fernsehgerätes erst dann wieder in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!
Sorgen Sie davon, dass der Netzschalter am Gerät und der Netzstecker immer frei zugänglich sind!
Nicht für den Einsatz an Bildschirmarbeitsplatzen vorgesehen.
Ständige Benutzung von Ohrhörn bei hoher Lautstärke, kann zu einer permanenten Schädigung Ihres Hörvermögens führen.
Sorgen Sie für eine umweltschonende Entsorgung dieser Gerätes, allen weiteren Bestandteilen und den Batterien. Im Zweifelsfall kontaktieren Sieitte die für die Entsorgung zuständige Organisation in Ihrer Höhe.
Beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedenen Lacken und Kunststoffen etc. beschlossen sind oder Mobelpolituren aufgetragen

Wichtige Informationen

wurden. Sie enthalten oft mein chemische Zusätze die unter Anderem das Material der Geräteufe angreifen konnen. Dadurch konnen Rückstände auf der Möbeloberfl äche entstehen, die sich nur schwer oder nicht mehr entfern den lessen.

Das Display Ihres LCD/LED Fernsehgerätes entspricht den hochsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern mehrmals strengstens überprüft. Aufgrund von technologischen Gegebenheiten ist es (trotz größter Sorgfalt bei der Herstellung von Bildschirmen) nicht 100%ig auszuschreiben, dass einige, weniger Bildpunkte Defekte aufweisen. Derartige Pixelfehler können, wenn sie in den spezifikieren Grenzen der DIN Norm liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden.

Wichtige Informationen über den Einsatz von Videospellen, PCs, Sonderfi Imtiteln oder der Darstellung von unbeweglichen Bildern

Der überwiegende Einsatz von weniger bewegten oder gänzlich unbewegten Bildinhalten kann zu einem sogenannten „permanenten Schattenbild" auf dem LCD/LED-Bildschirm führen (Falschlich oft auch als „Einbrennen" bezeichnet). Dieses Schattenbild ist dann beim normalen Gerätebetrieb auf dem LCD/LED-Bildschirm ständig im Hintergrund zu sehen. Es handelt sich um eine teils irreversible Beschädigung. Sie können das Risiko einer solchen Beschädigung unter anderen, wie folgt vermeiden:
Die Helligkeit/Kontrast auf das minimal wahrnehbare Niveau reduzieren.
Bringen Sie keine weniger oder nicht bewegten Bildinhalte über einen langen Zeitraum zur Anzeige! Vermeiden Sie die permanente Anzeige von:

» Zeitanzeigen oder Videotext-Tafeln
» TV- / DVD-Menus: z. B. DVD-Inhalte

Pause-Modus: Belassen Sie das Gerät nicht zu lange im Pause-Modus, z. B. bei DVD- oder Videowiedergabe
Schalten Sie das Gerät bei Nichtgebrauch aus.

Batterien

Bitte beachten Sie beim Einlagen der Batterien die richtige Polarität.
- Setzen Sie die Batterie nie großer Hitze aus und legen Sie diese nie an Orte, wo die Temperatur stark ansteigen kann, wie z. B. in die Nähe eines Feuers oder in direktes Sonnenlicht.

» Niemals verschiedene Batterietypen und/oder alte/neue Batterien miteinander verwenden.
» Sorgen Sie für umweltschonende Batterieentsorgung.
»itte beachten Sie, dass in den meisten EU Ländern die Batterieentsorgung gesetzlich geregelt ist.

Entsorgung

Entsorgen Sie theses Produkt nicht mit normalem Haushaltsmull. Bringen Sie es zu einer davon vorgesehenen Sammelstelle für Abfallbeseitigung nach WEEE. So halten Sie mit Resourcen und Umwelt zu schonen.
Ausfuhrliche Informationen erhalten Sie ihren communalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Wichtige Informationen

3D Sicherheitsinformation

Wenn Sie 3D Inhalte über einen längeren Zeitraum zu nah betrachten, kann ihre Sehfähigkeit beeinträchtigt werden
3D Videos/Filme zu schauen oder 3D Spieler mit der 3D Brille zuspielenkann über einen langeren Zeitraumazo fuhren, dass Sie sich Schlafrig fuhlen, Kopfschmerzen gekommen oder sich benommen fuhlen. Sollten Sie diese Symptome feststellen,itte legen Sie eine Pause beim Fernsehen ein

Schwangere Frauen, ältere Personen und Personen mit kreislaufproblemen sollen dazu bei einsetzender Müdigkeit und Schwindel auf den Genuss von 3D-Inhalten verzichten

Eingene 3D Inhalte konnen Sie dazu verleiten sich zu ducken oder auszuweichen, deswegen stellen Sieitte sicher, dass sich keine zerbrechlichen Gegenstände in Ihr Nabe bef nden, um Verletzungen zu vermeiden
-itte achten Sie darauf, dass Kinder unter 5 Jahren keine 3D Inhalte zu sehen besteht, diese konnen die Entwicklung Ihres Sehvermögens beeinträchtigen

Warning für Schlaganfall- und Epilepsiegefahrdete Personen

Das Fernsehen kann unter bestimmten Umständen, bei Personen die Schlaganfall- oder Epilepsiegefahrendet sind, zu Problemen führen, durch schnelle Bildwechsel, grelle Farben und fl ackernde Bildinhalte
- Wenn Sie oder einer ihrer Familienangehörgen dahingehend vorbelastet ist,itte konsultieren Sie einen Arzt bevor Sie 3D Inhalte am Fernseher schauen. Auch Personen ohne entsprechende Vorgeschichte konnen unter bestimmten Umständen folgende Symptome feststellen: Benommenheit, Schwindel, verschwommene Wahlnehmung, Muskelzuckungen im Gesichtsbereich, unbewusste Bewegungen, Krampfe, Verwirrung, Orientierungslosigkeit und Übelkeit. Sollte eins oder mehrere der erwähnten Symptome bei ihren oder ihren angehörgen auftreten beenden Sieitteibe sofort das Fernsehen und konsultieren Sie gegebenenfalls einen Arzt. Eltern sollenen auf ihre Kinder verstärkt achten, da Kinder bis in Teenageralter sensibler auf Reize regieren als Erwachsene.

Hinweise um eventuellen Auswirkungen vorzubeugen

Legen Sie regelmäßige Pausen ein vom 3D Fernsehen

Personen mit einer Sehsschwäche sollenn mit entsprechender Sehhilfe 3d Inhalte anschauen
3D Inhalte möglichst frontal zum TV Gerät anschauen und genügend Abstand zum TV Gerät halten
- Vermeiden Sie es 3D Inhalte zu schauen wenn Sie krank sind oder Sie sehr mäde sind
Tragen Sie die 3D Brillenitte nur um 3D Fernsehen zu-. siehen und nicht fur irgendwelche anderen Belange

Nachdem Sie das 3D Fernsehen beendet haben, behmen Sie sich einen Moment Zeit bevor Sie aufstehen, oder sich bewegen, damit Sie sich wieder an die Umgebung gewöhnen

Inhalt der Verpackung

Die Lieferung these Fernsehgerätes umfasst folgende Einzelteile:

1x TV 1x Fernbedienung
2x Batterien AAA 1x Bedienungsanleitung
1x Standfuß 1x Standfußhals	1x RF Antennenkabel
1 x TV Installationspaket für Standfuß	3D-Brillen *

Aufstellen des Gerätes

Bitte folgen Sie der Aufbauanleitung, diese befindet sich in der Zubehörtüte Ihr's Fernsehgerätes.

Wandmontage

Ihr Fernseher ist für Wandhalterungen des VESA Standards vorbereitet:

1. Entfernen Sie zunachst die vier in der Abbildung gekenn-zeichneten Schrauben.

1. Befestigen Sie nun die Wandhalterung mittels der soeben gelösten Schrauben.

Bitte beachten Sie beim Aufstellen des Gerätes einen Mindestabstand von 4 cm zu Wänden oder anderen hitzestauenden

* - optional

Hindernissen. Für alle Geräte größter 26" muß der Abstand mindestens 5 cm betragen.

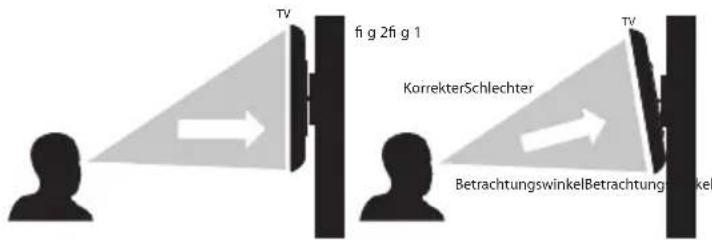

Für eine optimale Bildqualität sollte das Gerät bei Wandmon-. tage oberhalb der Augenhöhe möglichst so nach unten genegt werden, dass der Bildschirm frontal zum Betrachter ausgerichtet ist.

Zur Gerätebefestigung nur die mit dem TV Gerät mitgelieferten Schrauben benutzen. Der Einsatz von anderen, insbesondere längeren Schrauben kann zu einer irreparableren Beschädigung des Geräts führen. Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben. Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an.

Wichtiger Hinweis

Wie nachstehend beschreiben, stellt die Montage des Gerätes an der Wand eine sichere Variante der Befestigung dar. Können Sie den Fernseher nicht an seiner Unterlage befestigen, empfehlen wir Ihnen den Fernseher mit einer Sicherheitsleine und Ösenschrauben an der Wand zu fxieren.

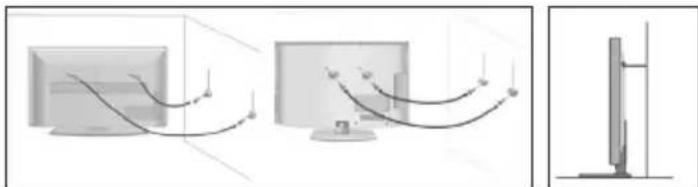

Stellen Sie in jedem Fall sicher, dass Kinder das Fernsehgerät nicht kippen, sich daran hängen oder darauf klettern können. Ein umkippendes Fernsehgerät kann Ohnen und Ihr dem Kind schwerste Verletzungen zufugen.

Die Sicherheitsleine sollen nicht durchhängen und horizontal zwischen Fernseher und Wand angebracht sein.

Anschlieben und Vorbereiten

1. Das Antennenkabel der Hausantenne in die Antennenbuchse (RF IN) des Fernsehers stecken. Stecken Sie den Stecker des Netzkabels in die Steckdose.
2. Das Gerät mit dem an der Unterseite des Gerätes angebrachten Ein/Aus Schalter einschalten.

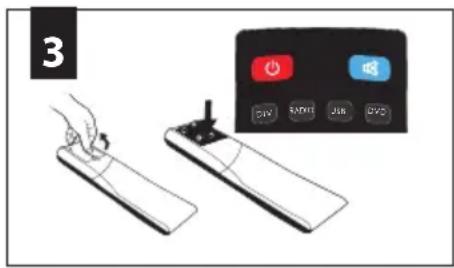

3. Die mitgelieferten Batterien ins Batteriefach der Fernbedienung einlagen (Polung beachten) und das Gerät mit der Standby-Taste einschalten.
4. Auf dem Bildschirm wird die ersten Seite des Installationsassistenten angezeigt. Sollen Sie keine Anzeige sehen, drücken Sieitte die Taste [MENU] auf der Fernbedienung und geben dann die Zeichenfolge 8-8-8-8 ein. Das Menu wird angezeigt. Mit Hilfe der Funktion "Ecohome" reduzieren Sie die Leistungsaufnahme um ca. 15% gegenüber anderen Modi. Die Bildhelligkeit ist in der "Ecohome"- Funktion reduziert. Wenn diese Funktion fur Sie nicht passend ist, konnen Sie einen anderen Mode auswahlen.

Achtung: Der „Demo“ – Modus ist mit optimaler Bildeinstellung voreingestellt, hat jeder zirka 15% mehr Energieverbrauch als im „Ecohome“ – Modus.

Wahlen Sie ggf. Ihr Sprache, Ihr Land und Energiemodus. Aktivieren Sie LCN um die gefunden Kanäle in der Reihenfolge zu sortieren, wie es der Kabelanbieter vorgibt (gilt nur bei DVB-C). Bestätigen Sie mit OK.

1. Im nachsten Schritt bestimmen Sie die von Ihnen verwendete Empfangsart. Sie haben die Wahl zwischen DVB-T, DVB-C und Satellit(DVB-S). Der Analogbereich wird automatisch mit durchsucht, da die meisten Kabelnetze noch analoge Signale beinhalten.

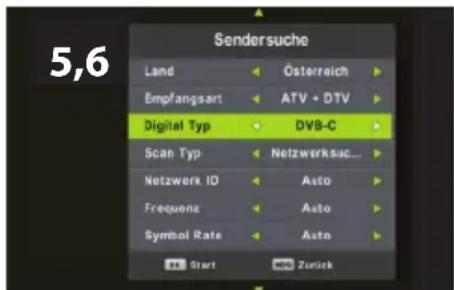

2. Bei vorhandenheit Breitband-Kabel (DVB-C): Wenn Sie an ein BK-Netz angeschlossen sind, wahlen Sie unter Digital Typ DVB-C. Behalten Sie möglichst alle Voreinstellungen bei. Drücken Sie dann auf die [OK] Taste um den Suchlauf zu starten.

Sollten bei DVB-C Empfang einzeln Sender nicht gefunden werden, erfragen Sie bei Ihr dem Netzanbieter die gultige „Netzwerk ID". Führn Sie anschließend eine neue Sach durch. Drücken Sie die Taste [MENU], wahren Sie „Automatische Sendersuche" aus und tragen Sie hier die erfragte Netzwerk-Id ein. Starten Sie die Sache mit der [OK] Taste.

1. Optionale Kanalvoreinstellungen DVB-S2*: Wenn Sie Ihr Gerät einschalten, erscheidt das Erstin Installationsmenü. Sobald Sie „DVB-S2" im Feld „DVB-Typ" und "DTV" im Feld „Tune" auswahlen, erscheidt das Menu für die optionalen Kanalvoreinstellungen. Hier konnen Sie zwischen den Satellitenbetriebern auswahlen.

Anschließlich werden die Kanalvoreinstellungen des jeweiligen Betreibers in Ihr TV-System importiert.

Die Ausführung dauert etwa 10 Sekunden. Bestätigen Sie mit [OK] auf der Fernbedienung, der Sendersuchlauf beginnnt..

Sollten einzelnse Sender nicht gefunden werden, kann die Ursache an einer zu geringen Signalstarke oder Qualität liegen. In thisem Falle konnte der Einsatz eines Antennenverstärkers oder einer aktiven Antenne von Nutzen sein. Nach einer entsprechenden Auflösung führen Sieitte eine erneute Kanalsuche durch. Hierzu siehe >>Menu Programmkanäle.

Hinweis:

Sollte Ihr Fernsehgerät nicht alle digitalen Sender finden, prüfen Sieitte die Empfangsfeldstärke, diese wird beim Kanalwechsel oder nach Drücken der "Info" Taste angezeigt. Sollte das eingehende Signal unter 50% liegen, empfehlen wir die Verwendung eines Antennenveränderkers oder einer aktiven Antenne. Der Signalveränderkern wird in die Zuleitung vom Antennenanschluss zum TV-Gerät geschaltet.itte beachten Sie die Montage-/Bedienungsanleitung des Herstellers. Antennenveränderkern erhalten Si im gut sortierten Fachhandel.

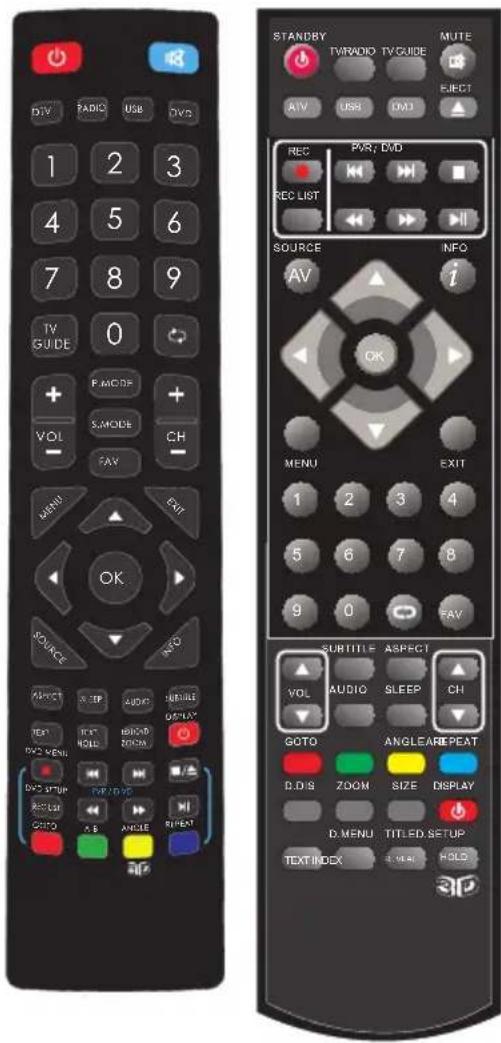

Fernbedienung

STANDBY - Schaltet das Gerä ein oder in Bereitschaft

MUTE - Stummschaltung ein oder aus

DTV-Zum Digitalempfang und im Digitalmodus zwischen TV

RADIO - TV/RADIO - Radio umschalten

USB-Zur USB-Quelle umschalten

DVD1-Auf DVD-Betrieb schalten

ATV-Zu Analog TV umschalten

0-9 Direkte Programmwahl

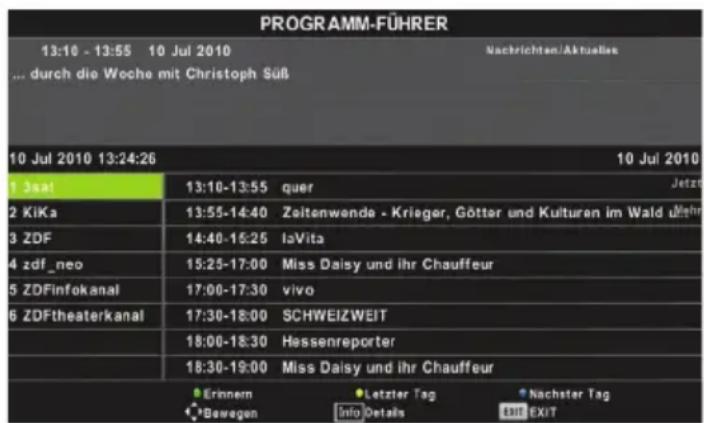

TV GUIDE - Ruft im Digitalmodus die elektronische Programmzeitschrift auf © - Zum zuletzt gesehenen Programm

VOL ▲/▼ - Lautstärke erhöhen / reduzieren

S.MODE - Taste wiederholt drucken, um durch die verschiedene Tonwiedergabe-Modi zu blättern

P.MODE - Taste wiederholt drucken, um durch die verfügbaren Videobild-Modi zu blättern

FAV-Favoritenliste

CH ▲/▼ - Schaltet auf den nachst hohenen oder niedrigeren Programmplatz

((\triangle \bigtriangledown / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangle left / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangle左 / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangleleft / \triangle

MENU-Hauptmenu aufrufen/verlassen

EXIT -Alle Menus verlassen

SOURCE - Quellenmenu anzeigen

INFO - Erstes Betätigkeiten zeit Information zum aktuellen / nachsten Beitrag. Zweimal Betätigkeiten liefert aktuelle Programminfos.

ASPECT-Zwischen verschiedenen Bildformaten umschalten

SLEEP - Wiederholtes Drücken wähl in 15 Minutenschritten die automatische Abschaltzeit

AUDIO - Sprache / Tonspur umschalten (wenn verfügbar)

SUBTITLE - Filmuntertitel ein- oder ausblenden

TEXT - Videotext-Modus - Öffnet den Videotex

TEXT HOLD-HOLD-Videotext-Modus-aktuell angezeigte Seite anhalten

TEXT/DVD ZOOM - Videotext-Modus - DVD-Modus - Zoomen

DVD ZOOM1-DVD-Modus-Zoomen

DISPLAY-Schaltet den Bildschirm aus z.B. bei Radioempfang

DVD MENU1DVD-Modus-Anzeige des DVD-Menus.

Rec^2 -PVR Modus-Aktuelle Sendung aufnehmen

DVD SETUP1 - DVD-Modus - Menu-Anzeige für DVD-Einstellungen

Rec List2-PVR-Modus - Offnet die Lieste aufgenommener Beitrage

• Aktuelles Kapitel wiederholen

Zum nachsten Kapiel springen

Wiedergabe stoppen / Disc auswerfen.

• Schneller Rücklauf

• Schneller Vorlauf

Wiedergabe / Pause

GOTO1 - DVD-Modus - Kapitel wahlen.

A-B1 - DVD-Modus - Markiert eine bestimmte Abspielsequenz. Einmal Drücken markiert den Startpunkt, ein weiteres Drucken markiert den Endpunkt.

ANGLE1 - DVD-Modus - Verschiedene Betrachtungswinkel wahlen (DVD Option).

REPEAT - DVD-Modus' - USB-Modus - Abspielen wiederholen.

In einigen Menüs erhalten die farbigen Tasten zusätzliche Funktionen, beachten Sie die Untertitel in den Menüs.

REVEAL - Videotext-Modus - Verdeckte Informationen ein- oder ausblenden.

SIZE - Videotext-Modus - Ändert die Größeder Bildschirmanzeige im Videotext-Modus

TITLE1 - DVD-Modus - Zur Anzeige des DVD-Titelmenüs

D.DIS1 - DVD-Modus - Auskünfte über aktuelles Medium

INDEX - Videotext-Modus - Indexsite anzeigen

Rot Grun Gelb Blau Tasten - In einigen Menüs erhalten die farbigen Tasten zusätzliche Funktionen, beachten Sie die Untertitel in den Menüs.

3D Taste3 - Taste wiederholt drücken, um durch die verschiedene 3D-Modi zu blättern

TV - Tasten

▲	Disc auswerfen *
II▲	Disc Wiedergabe / Pause *
Vol+	Lautstärke erhöhen / im MENU nach rechts
Vol-	Lautstärke reduzieren / im MENU nach links
CH+	Programmplatz wahren / im MENU nach oben
CH-	Programmplatz wahren / im MENU nach unten
MENUMENÜ bzw. Dialogfenster öff nen
SOURCSignalquellenmenü öff nen
STANDBYStand-by Modus ein-/ausschalten

Signalquelle wahlen

Eingangsquelle
Satellit
DTV
ATV
AV
PC
SCART

(Eingang/Quelle)
Zwischen verschiedene Eingängen / Anschlüssen umschalten:

auf der Fernbedienung:

1. [SOURCE / AV] drücken - Quellenmenü wird angezeigt
2. Durch [▼] oder [▲] die gewünschte Signalquelle markieren
3. Mit [OK] bestätigen

am Fernsehgerat:

1. [SOURCE] drucken
2. Mit den Tasten CH + / - die gewünschte Signalquelle markieren
3. Mit Vol+/- die gewünschte Eingangs-/ Signalquelle bestätigen.

Anschlüsse

USB USB-Eingangsport	HDMI 1,2*,3* in HDMI-Eingang 1,2,3*
VGA(PC) * VGA PC-Anschluß	VGA (PC) Audio In* 3.5mm Klinkenbuchse für PC- Audio-Eingang
R/L - Video & YPbPr audio In * Video Audio Eingang / YPbPr Audio Eingang	Video (CVBS) * Videoeingang
Mini YPbPr * Mini HD-Komponenten-Eingang	YPbPr* HD-Komponenten-Eingang
SCART * SCART-Eingang	CI Card IN Karteneinschub / CI-Schnittstelle
RF In HF-Antennen-/TV-Eingang	Sat In Satellten-Eingang
COAX Audio Out * Digitaler Audioausgang	HEADPHONES Kopfhörerausgang

Verbindungen

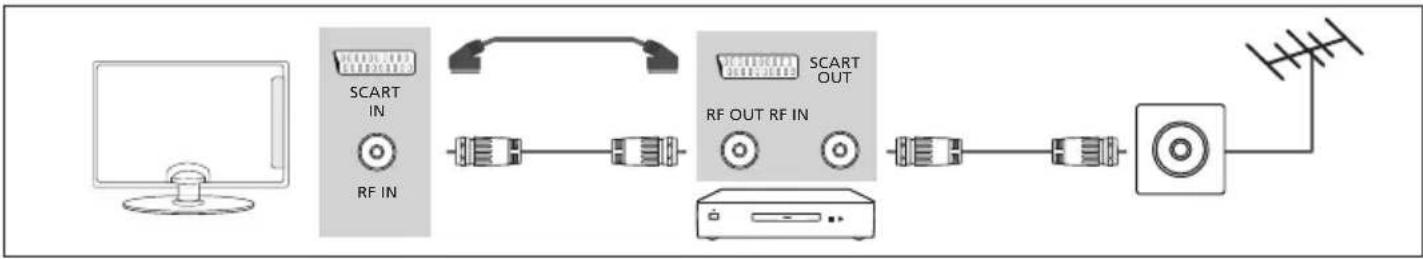

DVD-Spieler / Rekorder, Video-Rekorder oder Kabel-/Satellitenreceiver anschließen

Wahlen Sie die Eingangsquelle SCART!

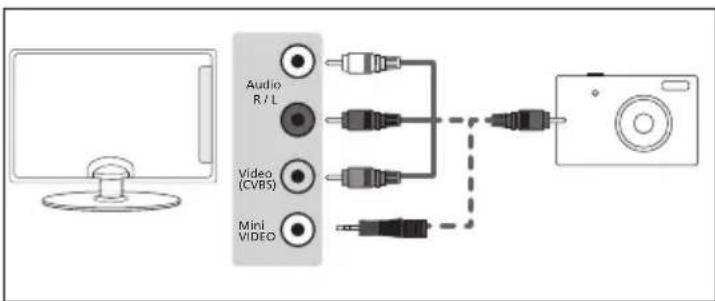

Digitale Foto- oder Videokamera/Spielkonsole anschließen

Wahlen Sie die Eingangsquelle VIDEO!

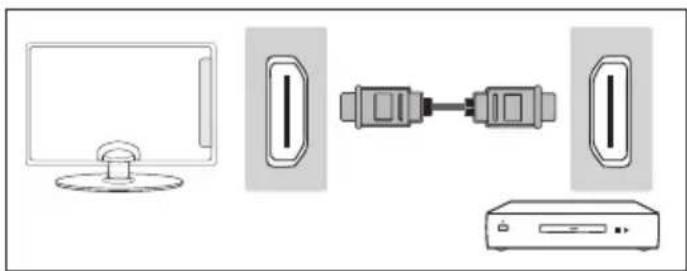

HD-Gerät digital anschließen (Hochaufl ösend)

Das HDMI-Kabel erfolglicht digitale Video- sowie

Audioübertragung in bestmöglicher Qualität.

Wahlen Sie die Eingangsgquelle HDMI 1

(oder optional HDMI 2 oder 3)!

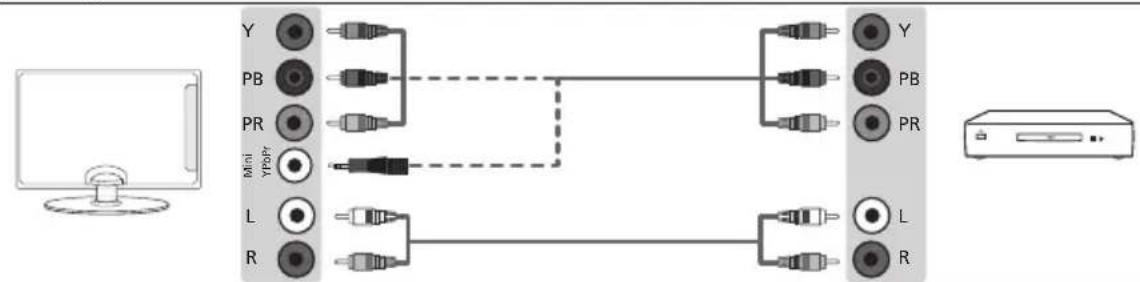

Option 2 - über Component Kabel oder Mini-YPbBr Kabel

Wenn Sie Ihr externes Gerät über die Component Kabel anschließen möchten (Rot-, Grün-, Blau- Chinchstecker) verbinden Sie die entsprichenden Anschlüsse oder verwenden Sie gegebenenfalls den mitgelieferten Mini-YpbBr Adapter. Der Sound muss separat übertragen werden, über Chinch (L/R, Rot und Weiß) oder gegebenenfalls über das Mini-AV Kabel. Die Eingangsgquelle des TVs muss auf Component gestellt werden.

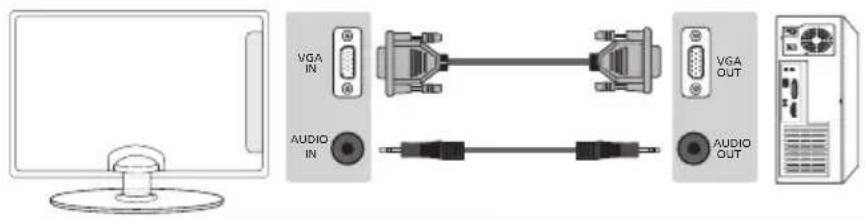

TV an PC anschließen (TV als Monitor nutzen)*

Verbinden Sie das VGA Kabel (nicht mitgeliefert) mit dem TV und anschließend mit ihrem PC oder Laptop. Um die TV Laufsprecher zu verwenden, verbinden Sie ihren PC oder Laptop mit dem Audio IN Eingang des TV, direkt über 3,5mm Klinkenstecker (nicht mitgeliefert). Die Eingangsquelle des TVs muss auf VGA gestellt werden.

* --nur fur Geräte mit VGA Anschluss

Hinweis:

Das Gerat wird ohne VGA-Anschluss darf nicht als Computermonitor verwendet werden, wie es sein wurde über HDMI möglich.

Bedienung des TV-Menus

Navigation

Zum Aufrufen des Menus,
bitte die Taste [MENU] auf
der Fernbedienung drucken.
Wahlen Sie den gewUNSchten
Menupunkt mit den Richtungstasten Bestätigen
Sie ihre Auswahl mit der Taste
[OK].Das Menu kann jederzeit
durch Drucken der Taste [EXIT]
verlassen werden.

Wenn länger als 10 Sekunden keine Taste betätig wird, wird das Menu automatisch verlassen. Die Zeit zum automatischen Verlassen ist variabel – siehe den Abschnitten KONFIGURATION und „Menu Anzeigedauer" dieser Anleitung.

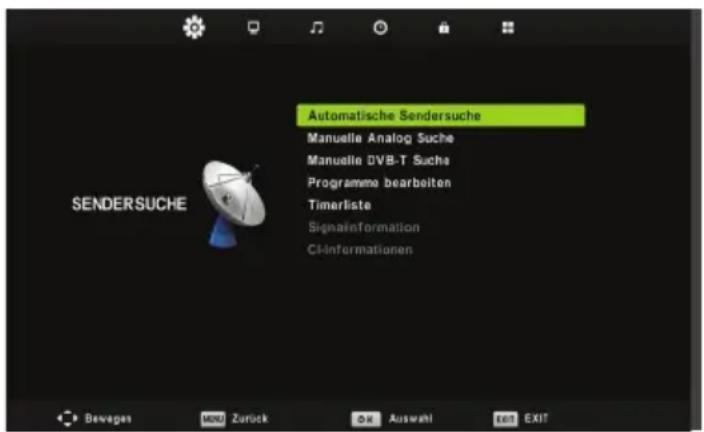

Sendersuche

Automatische Sendersuche - Vollständiger Sendersuchlauf mit länderspezifi scher Auswahlmöglichkeit.

Manuelle Analog Suche - Neue analog empfangbare Programme suchen und hinzufugen.

Manuelle DVB-T Suche - Einzelne, neue digitale Programmeuchen und hinzufugen.

Programme bearbeiten - Hier können einzelne Kanäle gelöscht, verschoben, ausgebrendet und zur Favoritenliste hinzugeführten werden.

Timerliste - Listet alle programmierten Ereignisse auf. Signalinformation - Informationen über das DVB Signal.
Cl - Informationen - Zeigt bei Verwendung eines CA-Moduls Informationen zum verwendeten Modul und zur eingesetzten „Smartcard". Die im Weiteren angezeigten Informationen sind abhängig vom verwendeten CA-Modul und konnen ggf. nicht in der unter „KONFIGURATION" >> „MENU Sprache" gewählten Sprache angezeigt werden!

Satellite Konfiguration* - Dieses Menu ist nur im DVB-S2 Modus verfügbar. Hier können Sie den Satellitotyp, ihren Transponder und ihren LNB Typ usw. auswahlen.

* -nur fur modelle mit DVB-S tuner

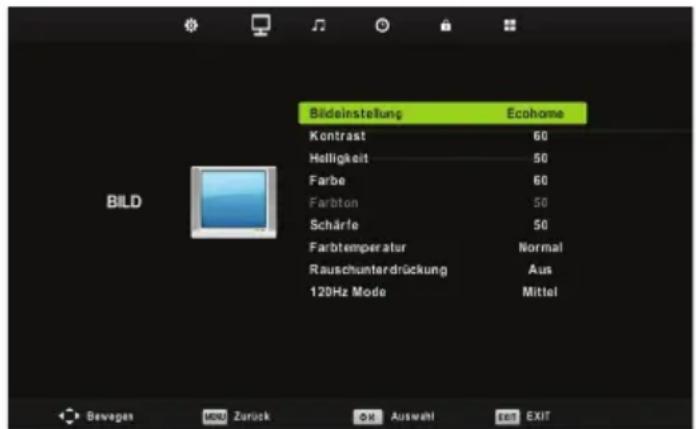

Bildeinstellung - Sie können aus folgenden Voreinstellungen wahlen:

Dynamisch	Lebhafte und kontrastreiche Bildeinstellung
Standard	Vorgegebene Grundeinstellung
Mild	Betont weiche Bildeinstellung
Persönlich	Erfolglicht individuelle Einstellungen bzw. ruft diese auf
Ecohome	Hilfe der Funktion "Ecohome" reduzieren Sie die Leistungsaufnahme um ca. 15% gegenüber anderen Modi. Die Bildhelligkeit ist in der „Ecohome“ - Funktion reduziert.

Kontrast-Einstellung fur die Graubastufung *

Helligkeit - Bildhelligkeit erhöhen oder reduzieren *

Farbe - Farbintensität einstellen *

Farbton - Nur bei NTSC anwählbar, dient der Phasenkorrektur des NTSC Signales.

Scharfe-Bildscharfe erhohen oder reduzieren *

• Änderungen dieser Werte sind nur bei der Einstellung „Persönlich" anwählbar.

Farbtemperatur - Verfügbare Einstellungen:

Normal Vorgegebene Grundeinstellung mit neutraler Farbwiedergabe

Warm Bild wird durch einen higheren Rotanteil vom Farbton her wärmer

Kalt Bild wird durch einen higheren Blauanteil vom Farbton her kühler

Rauschunterrückung - Verfügbare Einstellungen:

Aus Keine Beeinfl ussung des Bildes, ideal für digital empfangene Programme

Niedrig Minimale Unterrückung von Rauschanteilen im Bild

Mittel Mittlere Unterrückung von Rauschanteilen im Bild

Hoch Maximale Unterrückung von Rauschanteilen im Bild

Standard Empfohlene Einstellung bei Analogempfang

Bedienung des TV-Menus

3D Einstellungen*

Für den besten 3D Effekt, schauen sie in einem Winkel von +/- 10^ auf Ihrten TV

3D Type - Es kann manchmal vorkommen, dass das 3D Bild nicht gleich korrekt dargestellt wird, wahren Sie eine der folgenden Einstellungen um dies zu korrigieren. Sie konnen zwischen den Einstellungen mit der '3D' Taste ummerschalten (Siehe Seite 100).

3D off Schaltet	3D aus
Side by Side 3D Format	Wirdhäufig g beikommenziellen 3D Übertragungen verwendet. Dabei wird die horizontale Auflössung halbiert um in einem Bild die Bilder für rechts und linkes Auge zu übertragen.Die Auflössung beträgt deshalb effektiv 960 x 1080 Bildpunkte pro Auge. Damit konnen 3D Inhalte mit einer niedrigeren Bandbreite übertragen werden als im Vergleich zu Blue Rays erforderlich ist. Typische Unterstützung Auflösungen sind sind beschränkt auf 720p und 1080i für 3D Inhalte. Der Anwender muss manuell den Modus Side by Side 3D einstehen um den 3D Inhalt auf einem 3D TV darzustellen.
Top Bottom 3D Format	Ist eine alternative 3D Übertragungsart, welche der Side by Side Übertragungsart sehr ähnlich ist, allerdings wird hierbei die vertikale Auflössung halbiert. Das Top Bottom 3D Format ist generell better für Inhalte mit schllen Kamera Schwenks geeignet.
Frame Packing	Beim Frame Packing werden die informationen für das linke und rechte Auge in einem Bild gpackt übertragen. Das ermöglich, dass die ursprüngliche und Beste Auflösung für den 3D Inhalt zur Verfügung liegt. Die meisten 3D Blue-Rays und PS3 Spiele arbeiten mit dieser Technik. Ein anderer wichtiger Unterscheidungsfaktor ist, dass der TV thesese Format in der Regel selbst erkennt und einstellt, ohne das der Nutzer eingreifen muss.
Line by Line Bei	Bei Line by Line werden die Bildinhalte für das Linke und Rechte Auge jeweils halbiert und dann über die ungerade und fremde Zeile abwechselnd wieder zusammengeführrt. Kombiniert erhalten man damit wieder die volle Auflösung von 1920x1080.

Exchange 3DL/R-Exchange 3DL/R-Ändert die 3D Bild Anordung

2D to 3D - Ändert das Bild von 2 auf 3 Dimensionen (3D). Bei dieser umrechnung sind die 3D Effekte

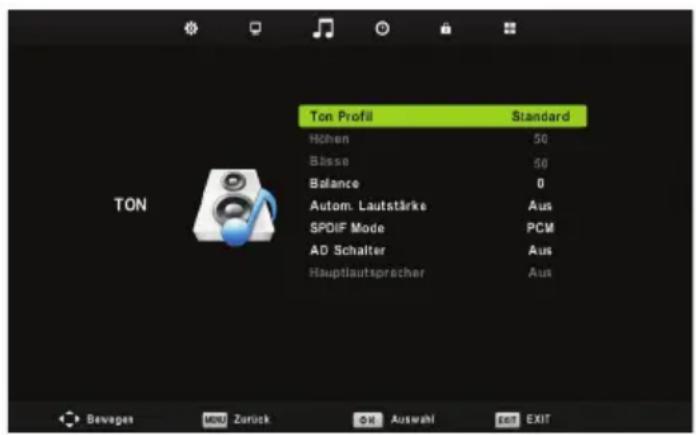

Ton

Ton Profi I - Sie können aus folgenden Voreinstellungen wahlen:

Standard Vorgegebene Grundeinstellung

Musk Optimiert für einen dynamischen Kinosound

Film Voreinstellung für ein betont lebendiges Klangbild

Sport Hebt die menschliche Stimme gegenüber anderen Tönen hervor

Persönlich Ermöglicht individuelle Einstellungen bzw. ruft diese auf

Hohen-Zur Anhebung / Absenkung von Hochtoen *

Basse-Zur Anhebung / Absenkung von Tieftonen *

• Änderungen dieser Werte sind nur in der Einstellung „Persönlich" anwählbar.

Balance - Stellt das Laustärkeverhältnis zwischen linkem und rechten Laatsprecher ein

Autom. Lautstärke - In dieser Einstellung werden die Eingangspiegel der entsprechlichen Eingänge und Programmplatz auf gleichem Niveau gehalten, so werden unangenehmte Lautstärkesprünge beim Umschalten vermieden.

SPDIF Mode - (Digitaler Coax-Audio Ausgang). Wahlen Sie aus den folgenden Einstellungen diejenige, die Ihrer Audio-Anlage entspricht:

Aus Ausgeschaltet
Auto Erkennt	und wählt automatisch die optimale Übertragungsart
PCM Für Stereo-Hi-Fi-Anlage mit elektrischem Digital-Audio Eingang wahren Sie „Pulse Code Modulation" (ein digitales Tonformat)

AD Schalter - zusätzliche audio kanal für Sehbehinderte Nur verfügbar auf ausgewählten DTV kanä.

Bedienung des TV-Menüs

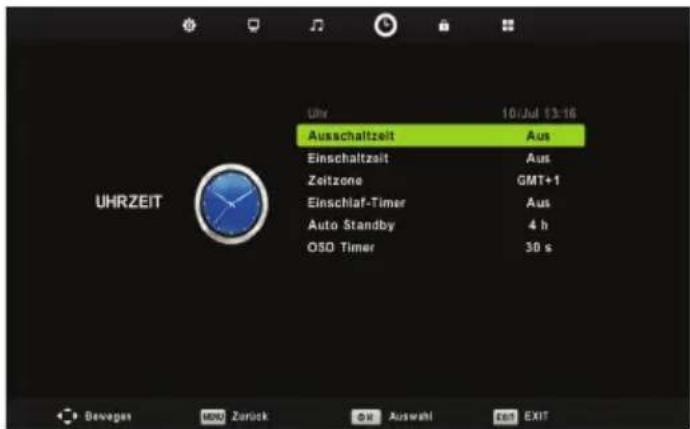

Uhrzeit

Uhr - Zum Einstellen der Uhrzeit. Nach Suchlauf im DVB Modus ist hier kein Zugriff mehr möglich, da die Uhrzeit automatisch aus dem Empfangssignal generiert wird.

Ausschaltzeit - Hier können Sie eine Zeit einstellen, zu welchersich das Gerät abschalten soll und -falls gewünscht-in welchen Intervallen (täglich, wochentlich und an welchen Wochentagen).

Einschaltzeit - Hier können Sie eine Zeit einstellen, zu welcher sich das Gerä einschalten soll und - falls gewünscht - in welchen Intervallen (täglich, wochentlich und an welchen Wochentagen).

Zeitzone - Zum Einstellen der ortlichen Zeitzone - wird nur im DVB-T Modus angezeigt.

Einschlaf-Timer - Hier legen Sie fest nach welcher Zeit Ihr Gerä einmalig ausschalten soll. Mögliche Einstellungen sind: Off -> Nicht ausschalten oder nach 10min -> 20min -> 30min -> 60min -> 90min -> 120min -> 180min -> 240min.

Auto Standby - Einstellmöglichkeit für den automatischen Standby in Stundenschritten: Off -> 3h -> 4h -> 5h.

OSD Timer - Hier legen Sie fest, nach welcher Zeit sich die Menü ausblenden sollen.

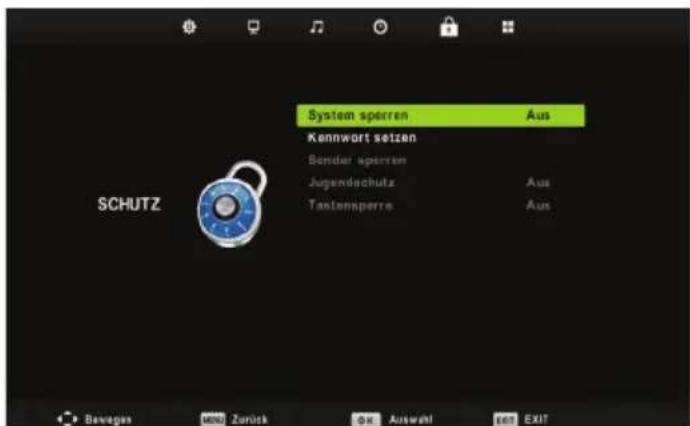

Schutz

Das Standardpassword Hautet: 0000

System sperren - Unter thisem Menu-Punkt konnen bestimmte Gerätefunktionen gespeppt werden, um z.B. bestimme Programmplätze für Kinder bzw. beim Geräteeinsatz im Hotel unzugänglich zu machen oder die maximal einstellbare Lautstärke zu

begrenzen. Für Änderungen über diesen Menu ist die Eingabe einer PIN notwendig. Die voreingestellte PIN lautet: 0000.

Kennwort Setzen - Ermöglichtlichen, das Passwort zu ändern.
Sender spreren - Diese Funktion ermöglich erweiterte Programmeinstellungen und Programme zu spreren.

Jugendschutz - Einstellmöglichkeiten im Elternmodus (Nur bei Digital TV möglich).

Tastensperre - Sperren Sie die Tasten am Fernsehgerät.

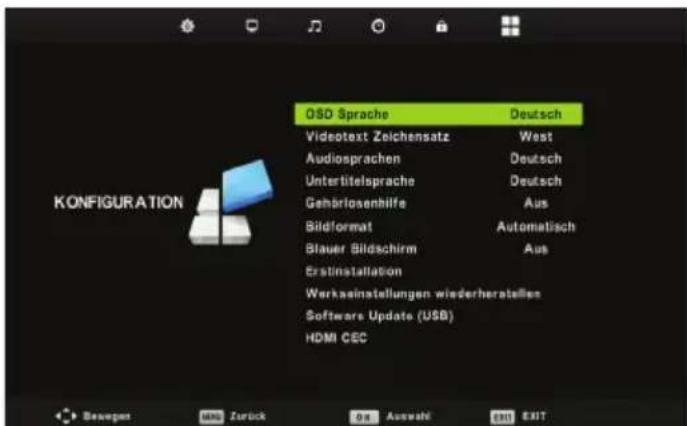

Konfiguration

OSD spreache - Zur Auswahl der in den Menüs zu verwendenen Sprache.

Videotext Zeichensatz - Untertitel-Kodierung

Untertitelsprache - Ermöglicht die Auswahl der ersten Untertitelsprache im Digital-TV-Modus.

Audiosprachen - Ermöglicht die Auswahl der Audiosprache im Digital-TV-Modus.

Gehorlosenhilfe - Untertitel fur Horgeschädigte.

Bildformat - Hier legen Sie fest, wie Programminhalte im alten Bildschirmformat 4:3 auf Ihr modernen 16:9 Gerät dargestellt werden sollen.

Automatisch	Die Bildposition wird automatisch angepasst. Abhängig vom gesendeten Bildformat konnen, je nach betrachteten Bildmaterial, an den oberen/unteren und/oder sichlichen Rändern Schwarzbalken sightbar werden
4:3 In dieser	Einstellung werden Beiträge im alten 4:3 Format proportional korrekt und unbeschnit- ten, jedoch mit sichlichen schwarzen Balken, dargestellt.
16:9 16:9 Bildinhalte werden proportional korrekt wiedergegeben, Bilder im Format 4:3 werden gedehn ante gezeigt.
Zoom 1/2	4:3 Bildinhalte werden geometrisch korrekt angezeigt. Das Bild wird hierzu vergroßert und dadurch an den unteren und oberen Bildräändern beschnitten.
Vollbild Passst das Bild an die das Bildschirmvormat an dem es gestreckt/gestaudcht wird.

Blauer Bildschirm - Wenn eingeschaltet, wird bei fehlendem Eingangssignal ein blauer Bildschirm angezeigt.

Bedienung des TV-Menus

Elektronischer Programm

Führer, 7-Tage Vorschau

Erstinstallation - Startet die Erstinstallation.

Werkseinstellungen wiederherstellen- Setzt alle Menüeinstellungen auf den Auslieferungszustand zurück.

Softwareupdate (USB) - Von Zeit zu Zeit kann der Hersteller neue Firmware (zum Herunterlagen) zur Verfugung stellen, um Ihr Fernsehgerät auf technische Neuerungen einzustellen. Diese Menupunkt ermöglich Ihnen neue Software bzw. ein Firmwareupdate auf Ihr Gemärk aufzuspielen.itte rufen Sie unsere Kunden-Hotline an oder folgen Sie der im Internet veroff entlichen Anleitung „Produktunterstützung".HDMI CEC - Ermoglicht Ihnen die Steuerung HDMI CEC geeigneter Peripheriegeräte über die TV Fernbedienung.

Auto-Power - Automatisches Ein-/ Ausschalten angeschlossen HDMI CEC fahiger Geräte.

Device Menu - Ermöglicht Ihnen auf die Gerätefunktionen zuzugreifen und diese mit der Fernbedienung anzupassen.

HDMI ARC - Sendet Audiosignale von terrestrischen/Satelitensignalen über HDMI an ein AV Gerät ohne zusätzliche Audio-Kabelverbindung. Diese Funktion steht nur am Ausgang HDMI 2 zur Verfügung

HDMI CEC muss von den angeschlossenen Geräten unterstützt werden.

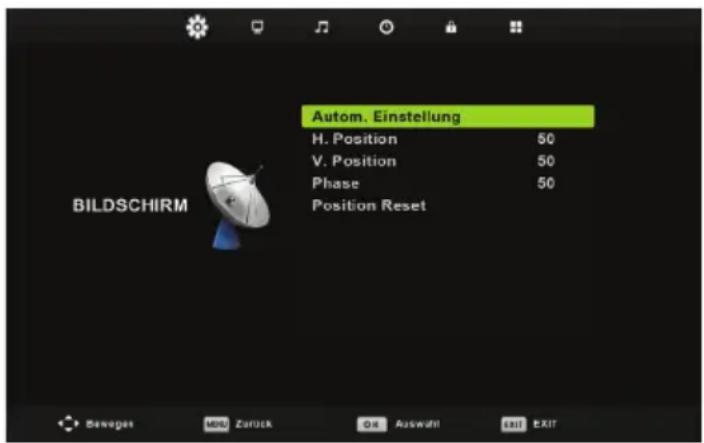

PC-Einstellungen *

Auto-Einstellung - Die erforderlichen Einstellungen werden, soweit möglich, automatisch getätig.

H. Position - Zum Verändern der horizontalen Bildposition.

V. Position - Zum Verändern der vertikalen Bildposition.

Gröbe-Zum Verändern der Bildgroße.

Phase - Dienst zur Einstellung der Phasenlage des Monitorbildes.

Reset - Setzt alle Einstellungen des PC-Setup auf den Auslieferungszustand zurück.

Achtung

Wenn Sie ihren PC eine bestimmte Zeit nicht benutzen, schaltet Ihr Fernsehgerät automatisch in den Stand-by Modus (um Energie zu sparen), der Bildschirm schaltet sich aus. Um den Bildschirm wieder einzuschalten, drücken Sieitte die Stand-by Taste.

Hinweis

Nach Anzahl der Eingangsquelle „PC“ wird an Stelle des Display Menü das PC-Setup Menu mit anderen Auswahlmöglichkeiten angezeigt.

* - nur fur Geräte mit VGA Anschluss

Der TV Guide ist eine elektronische Programmzeitschrift, die Ihnen schnell und aktuell eine Übersicht von allen vorprogrammierbaren Fernsehsendungen gibt.

Mit der Taste [TV GUIDE] rufen Sie die von den Programmanbi-tern übermittelten Programminformationen auf. Diese übersichtliche Darstellung bietet Ihnen Informationen zu den gerade laufenden und auch zu später startenden Beitragen.

1. nach drucken der [TV Guide] Taste wird das Programm der)nachsten 7 Tage angezeigt
2. Navigieren Sie durch das Menu mit den Tasten Sie können damit: einen Erinnerungstimer setzen - grüne Taste Sendungen des Vortages abfragen - gelbe Taste zum nachsten Tag springen - blau Taste [INFO] zeigt detailierteInfos zum markierten Beitrag an
3. mit [EXIT] verlassen Sie den elektronischen Programmführer

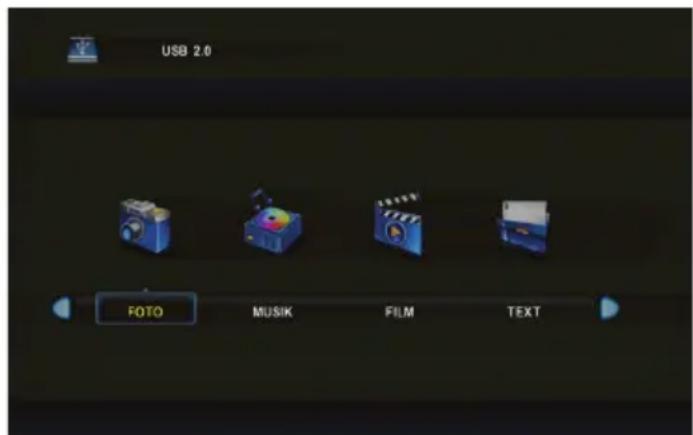

Im USB Modus ist die Wiedergabe verschadenster, von Ihnen auf dem USB-Medium gespeicherter, Dateiformate möglich. Drücken Sie die Taste [USB].

Der Inhalt des USB Sticks wird in verschiedene Kategorien dargestellt: Fotos, Musik,这部电影, Text. Der Inhalt wird nach Dateitypen sortiert.

Markieren Sie mittels der Richtungstasten in der Listel die

Bedienung des TV-Menus

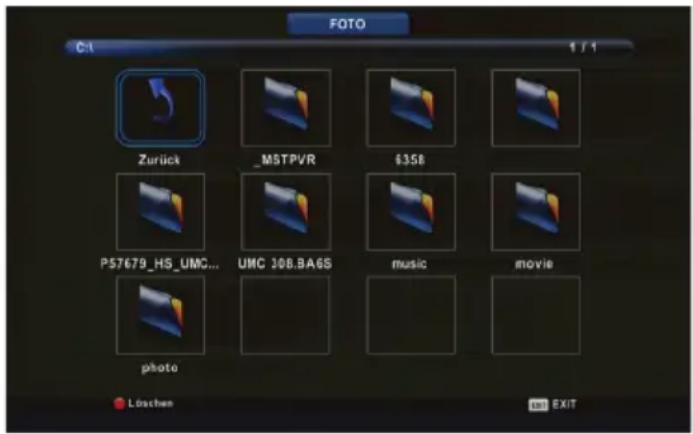

gewünschte Kategorie z. B. „FOTO". Um diese zu öff den drücken Sie [OK], wahren Ihr Laufwerk aus (in der Regel „C") und bestätigten nochmals mit [OK].

Wenn Sie die Markierung eine kurze Zeit auf einem Bild belassen, öff net sich ein Vorschaufenster und es werden Informationen zu dieser Bild angezeigt. Drücken Sie jetzt die [OK] Taste, um das Bild in voller Höhe auf dem Bildschirm darzustellen.

Für Musik und Filme ergibt sich die gleiche Vorgehensweise.
Auch hier erhalten Sie bereits beim Markieren einer Datai nutzliche Informationen und eine Vorschau angezeigt.

Löschen - Mochtens sie eine Datei Löschen, markieren Sie diese und drücken anschließend die rote Taste der Fernbedienung. Um die gewährte Multimediafunktion zu verlassen, wahren Sie die Schaltfläche „Zurück" oder drücken so oft die Taste [EXIT] bis Sie auf der gewünschten Ebene angekommen sind. Zum Beenden der USB Funktionen, wahren Sie einfach eine andere Quelle aus (z.B. TV).

Bedienung des TV-Menus

DVD Menu*

Wahlen Sie zunachst die Eingangsquelle DVD.
Zum Aufrufen des Menüs drücken Sie dann die Taste [D SETUP (TEXT)].

Wahlen Sie den gewünschten Menupunkt mit den Richtungstasten . Bestätigen Sie die ihre Auswahl mit der Taste [OK]. Das Menu kann jederzeit durch Anzahl des Punktes „Verlassen" ausgeblendet werden.

Allgemeine Einstellungen

TV-Monitor - TV-Anzeigemodus Einstellungen:

4:3/PS Vergroße 4:3 Darstellung mit Fokussierung auf den Bildinhalt.

4:3/Lb Geometrisch korrekte Wiedergabe mit Streifen am oberen und unteren Bildrand.

16:9 Breitbartoption.

Anzeigesprache - Zur Bestimmung der DVD Menüsprache.

Audioeinstellungen

Luatersprechereinstellungen - Abwärtsmischenmodus auswahlen.

Lt/Rt Lt/Rt	Abwärtsmischen auswahlen.
Stereo Stereo	Abwärtsmischen auswahlen.

Dolby-Digital-Einstellungen

Doppeltes Mono - Einstellungen Doppeltes Mono

Stereo Beide Tonkanäle (Standardeinstellung).

L - Mono Monosignal nur auf dem linken Kanal

R - Mono Monosignal nur auf dem rechten Kanal.

Mix Mono Monosignal auf beiden Ausgängen.

Dynamisch - Zur Erhöhung / Reduzierung des Dynamikumfangs der digitalen Tonwiedergabe.

Benutzereinstellungen

TV-Typ - TV-Standard einstellen

PALMitteleuropäischer Standard.

Multi Multisync Format.

NTSC In Nordamerika, Japan und weitere Ländern verbreitete Farbnorm.

Standardeinstellungen - Setzt getätigte Einstellung auf Standardwerte darüber.

Disc Typen

Auto DVD Ja
Unterstützte Disc Typen	CD / HDCD / VCD / SVCD / CD-R / CD-RW / DVD / DVD±R/RW
MPEG2-Dekodierung Ja
XviD-Decodierung Ja
Disc-Größe 12 cm

Häufig gestellte Fragen Häufig gestellte Fragen

Tonwiedergabe / externe Laut-sprecher	Ich möchte externe Lautsprecher oder eine Surround-Anlage anschreiben.	Sie haben zwei Möglichkeit: 1) Schließen Sie ihre Surroundanlage an den Koax An-schluß an. 2) Oder Sie verwenden den 3,5mm Kopfhörerausgang (Ein hierfür erforderliches Adapterkabel erhalten Sie im Fachhandel).
Menü-Darstel-lung	Warum werden einige Menu-Punkte gespeppt und grau angezeigt?	Einige Menüpunkte sind nur nach Anzahl bestimmer Quellen zugänglich, z.B. Einstellungen für HDMI, VGA...
TV	Ich habe das Fernsehgerät neu einge-stellt. Nach dem Ausschalten wurden keine Sender gespeichert.	Bitte führen Sie einen erneuten Sendersuchlauf durch und verfahren wie in dieser Anleitung beschrieben. Brechen Sie den Suchlauf nicht vorzeitig ab, da die gefun-denen Sender sonst nicht gespeichert werden.
VCR/DVD	Ich habe mein Gerät über SCART an unseren VCR oder DVD-Rekorder ange-schlossen. Nun ist es nicht mehr möglich, etwas aufzunehmen.	Bitte prüfen Sie, ob ein Antennenkabel zwischen ihrem externen Gerät und der Antennenbuchse angeschlossen ist. Zusätzlich muss das externe Gerät mit einem zweiten Antennenkabel mit dem Fernsehgerät verbunden sein.
Spielkonsolen 1	Ich habe eine PS3 über HDMI ange-schlossen. Jedoch ist weder Bild- noch Tonwiedergabe möglich.	1) Die Einstellung der Quelle HDMI prüfen. 2) Die PS3 Einstellungen gemäß der Bedienungsanleitung prüfen.
Spielkonsolen 2	Ich habe Xbox 360 auf das Gerät per Komponentenkabel oder RGB ange-schlossen, es gibt noch keine Tonwie-dergabe.	Die Komponentenkabel dieren nur zur HD-Bildübertra-gung. Zur Tonübertragung haben Sie auch das rote und weiße Kabel in die Eingänge auf der Geräterückseite zu stecken. Folgen Sieitte die Anweisungen im Abschnitt „An Schlüsse".
Timer	Mein TV Gerät schaltet sich scheinbar willkürlich ein.	Bitte überprüfen Sie, ob Sie die Timerfungtion aktiviert haben.
