Gentile cliente,

La ringraziamo per aver preferito nell'acquisto un prodotto AERMEC. Esso è frutto di pluriennali esperienze e di particolari studi di progettazione, ed è stato costruito con materiali di primissima scelta e con tecnologie avanzatissime.

La marcatura CE indica che i prodotti sono conformi ai requisiti essenziali previsti dalle direttive della Comunità Europea. Il livello qualitativo è sotto costante sorveglianza, ed i prodotti AERMEC sono pertanto sinonimo di Sicurezza, Qualità e Affidabilità.

Il nostro Servizio di Assistenza più vicino, se non conosciuto, può essere richiesto al negozio presso cui l'apparecchio è stato acquistato.

Su internet all'indirizzo www.aermec.com potrete trovare la documentazione tecnica di tutti i nostri prodotti e gli indirizzi delle reti di vendita e di assistenza.

I dati possono subire modifiche ritenute necessarie per il miglioramento del prodotto.

Nuovamente grazie.

AERMEC S.p.A

INDICE

Osservazioni • Avvertenze di sicurezza • Ricevimento dell'unità • Imballo • Smaltimento 6
Manutenzione • Problemi e soluzioni 7
Descrizione dell'unità 8
Componenti principali • Descrizione dei componenti 9
Informazioni generali 10
Informazioni importanti • Limiti di funzionamento 11

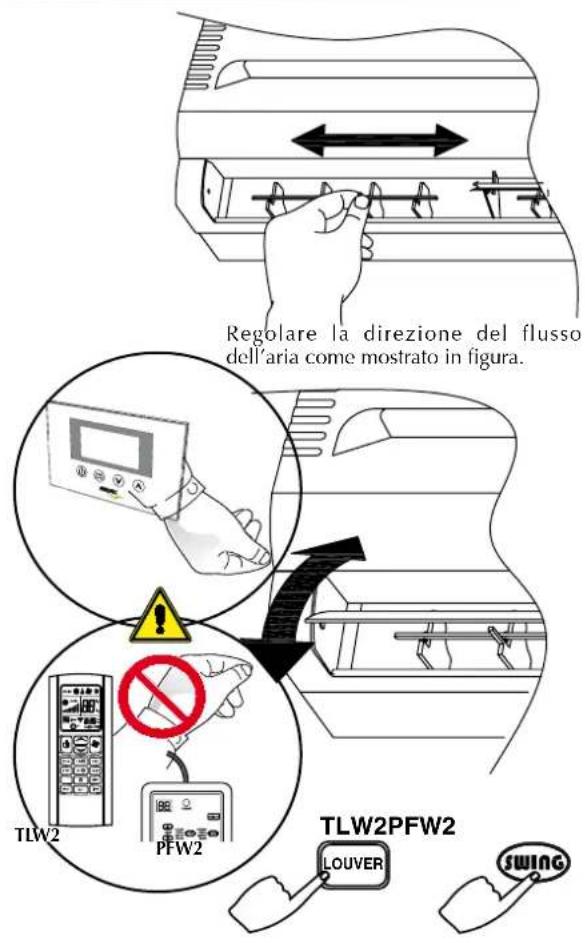

Orientamento del flusso d'aria 12
Segnalazioni e tasti di controllo FCW con Controllo con scheda elettronica a microprocessore 13
TLW2 - Telecomando a raggi infrarossi 14

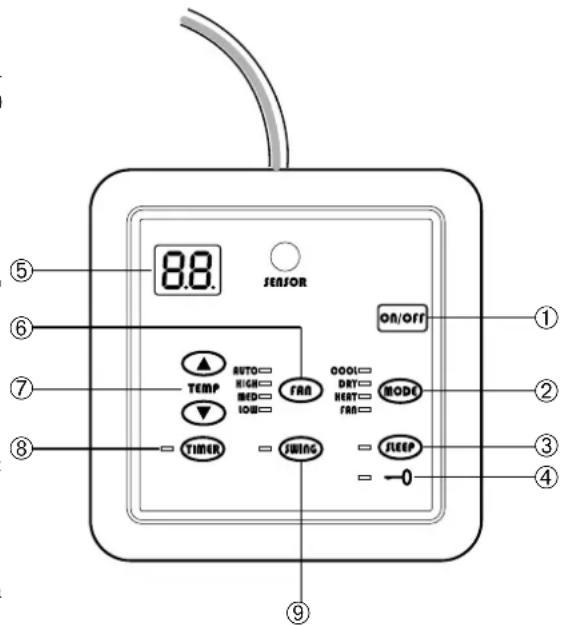

PFW2 - Pannello comandi remoto a filo 16
Programma automatico • Programma riscaldamento 17

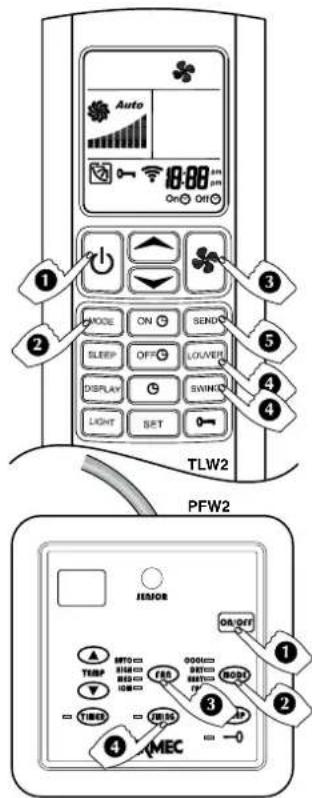

Programma raffreddamento • Programma ventilazione 18

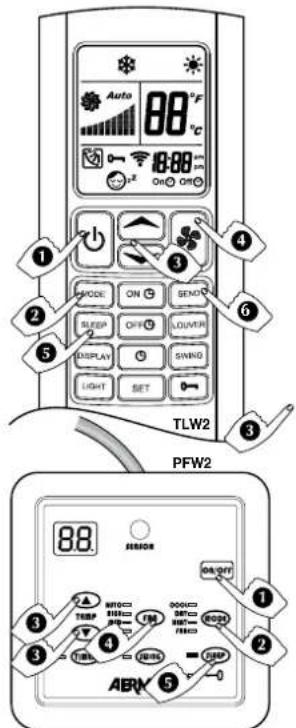

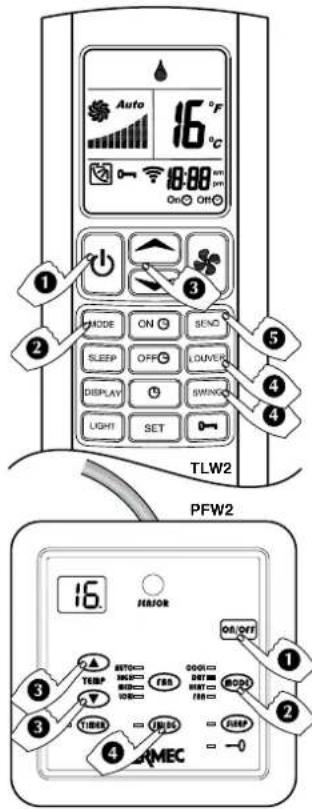

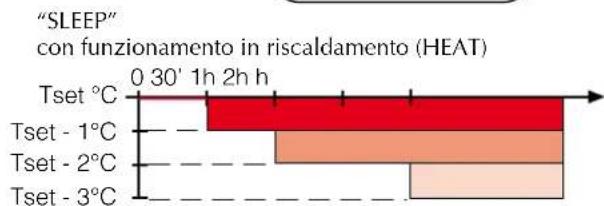

Programma di benessere notturno • Programma deumidificazione 19

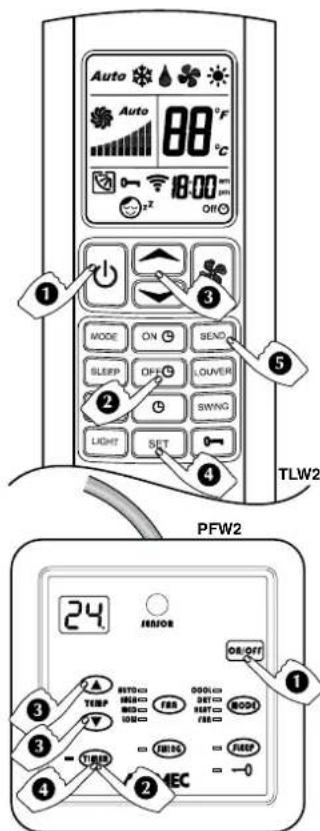

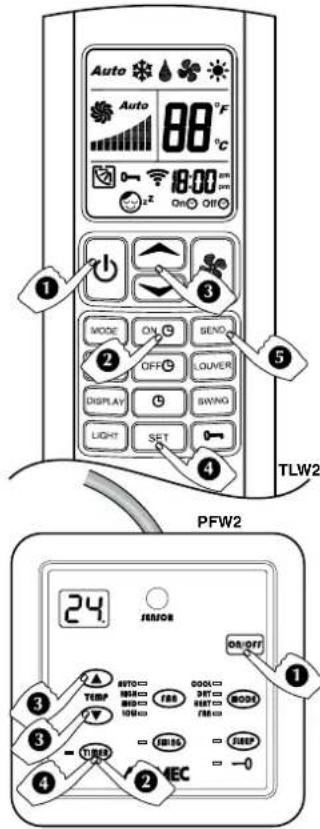

Accensione programmata • Spegnimento programmato 20

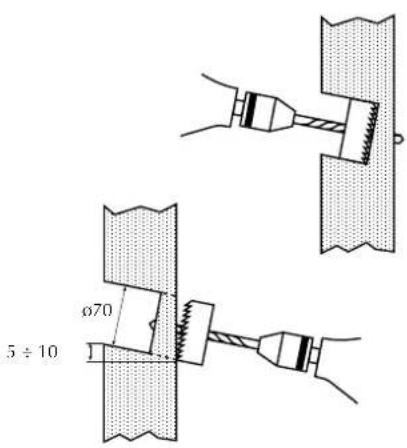

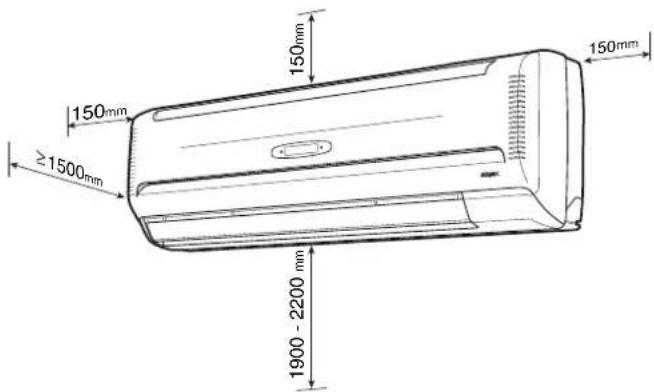

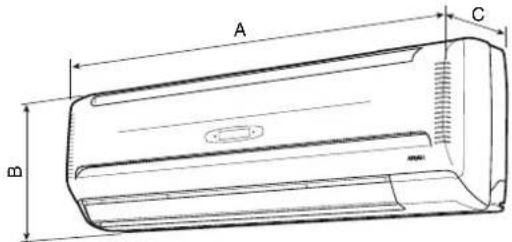

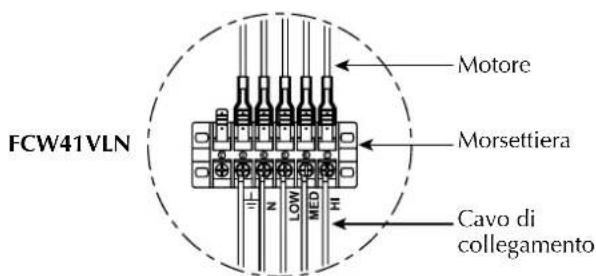

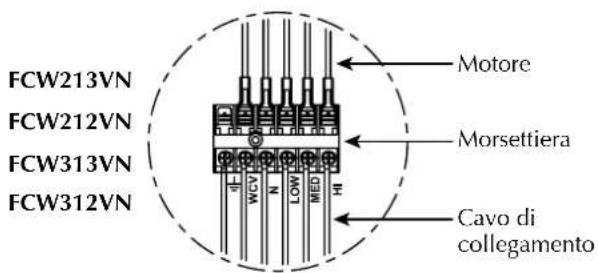

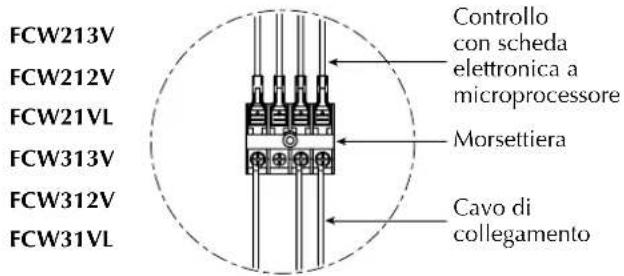

Dati dimensionali • Installazione	21
Schema elettrico	110
SERVIZIO ASSISTENZA TECNICA ITALIA	115

OSSERVAZIONI

Conservare i manuali in luogo asciutto, per evitare il deterioramento, per almeno 10 anni per eventuali riferimenti futuri.

Leggere attentamente e completamente tutte le informazioni contenute in questo manuale. Prestare particolarmente attenzione alle norme d'uso accompagnate dalle scritte "PERICOLO" o "ATTENZIONE" oppure dai "Simboli di sicurezza" in quanto,

se non osservate, possono causare danno alla macchina e/o a persone e cose.

Per anomalie non contemplate da questo manuale, interpellare tempestivamente il Servizio Assistenza di zona.

L'apparecchio deve essere installato in maniera tale da rendere possibili operazioni di manutenzione e/o riparazione.

La garanzia dell'apparecchio non copre in ogni caso i costi

dovuti ad autoscale, ponteggi o altri sistemi di elevazione che si rendessero necessari per effettuare gli interventi in garanzia.

AERMEC S.p.A. declina ogni responsabilità per qualsiasi danno dovuto ad un uso improprio della macchina, ad una lettura parziale o superficiale delle informazioni contenute in questo manuale.

Il numero di pagine di questo manuale è: 120

AVVERTENZE DI SICUREZZA

Prestare particolare attenzione ai simboli:

ATTENZIONE! : Questo simbolo segnala operazioni che, se non correttamente effettuate, possono provocare la morte o gravi lesioni personali.

ATTENZIONE! : Questo simbolo segnala operazioni che, se non correttamente effettuate, possono provocare lesioni personali o danni alle cose.

PERICOLO!

PERICOLO! : Tensione

PERICOLO! : Organi in movimento

Nel momento del ricevimento delle unità è obbligatorio controllare che:

- i colli corrispondano a quanto riportato sui documenti di accompagnamento delle merci;

- gli imballi siano integri e che non abbiano subito danni durante il trasporto.

Nel caso si riscontrino anomalie:

- segnalare immediatamente il danno al trasportatore,

- segnalare immediatamente il danno al venditore.

IMBALLO

I condizionatori vengono spediti con imballo standard costituito da gusci di polistirolo espanso e cartone.

INFORMAZIONI PER LO SMALTIMENTO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE

Attenzione: questo prodotto contiene apparecchiature elettriche ed elettroniche che non possono essere smaltite attraverso i normali canali di raccolta dei rifiuti municipali. Esistono centri di raccolta differenziata per questi prodotti.

Le apparecchiature elettriche ed elettroniche devono essere trattate separatamente ed in accordo alle legislazioni vigenti nello stato di appartenenza.

Batterie o accumulatori presenti negli apparecchi devono essere smaltiti separatamente secondo le disposizioni del comune di appartenenza.

MANUTENZIONE

MANUTENZIONE ORDINARIA

La manutenzione ordinaria, può essere eseguita anche dall'utente, consiste in una serie di operazioni semplici, grazie alle quali il ventilconvettore può operare alla massima efficienza.

Interventi:

• Pulizia esterna, frequenza settimanale, da eseguire con un panno umido (bagnato in acqua al massimo a 40 °C) e sapone neutro; evitare altri detergenti e solventi di qualsiasi tipo.
• Non spruzzare acqua sulle superfici esterne o interne del ventilconvettore (si potrebbero provocare dei cortocircuiti).
• Pulizia del filtro, frequenza quindicinale o settimanale in caso di installazione in ambienti con molta polvere. Pulire il filtro con un aspirapolvere ed eventualmente con acqua e detergente neutro, evitare altri detergenti e solventi di qualsiasi tipo.

- Esame visivo dello stato del ventilconvettore, ad ogni intervento di manutenzione; ogni anomalia dovrà essere comunicata al Servizio Assistenza.

MANUTENZIONE STRAORDINARIA

La manutenzione straordinaria deve essere eseguita solo dai Servizi Assistenza Aermec oppure da soggetti in possesso dei requisiti tecnico-professionali di abilitazione all'installazione, alla trasformazione, all'ampliamento e alla manutenzione degli impianti ed in grado di verificare gli stessi ai fini della sicurezza e della funzionalità, in particolare per i collegamenti elettrici si richiedono le verifiche relative a :

- Misura della resistenza di isolamento dell'impianto elettrico.

- Prova della continuità dei conduttori di protezione.

La manutenzione straordinaria consiste in una serie di operazioni complesse che comportano lo smontaggio del ventilconvettore o dei suoi componenti, grazie alle quali si ripristina la condizione di massima efficienza nel funzionamento del ventilconvettore.

Interventi:

- Pulizia interna, frequenza annuale o prima di lunghe soste; in ambienti ove si richiede un elevato grado di pulizia dell'aria la pulizia può essere più frequente; consiste nella pulizia della batteria, delle alette del ventilatore, della bacinella e di tutte le parti a contatto con l'aria trattata.

- Riparazioni e messa a punto, quando si presentano anomalie, prima di contattare il Sevizio Assistenza consultare il capitolo "PROBLEMI E SOLUZIONI" di questo manuale.

PROBLEMI E SOLUZIONI
PROBLEMA	PROBABILE CAUSA	SOLUZIONE
Poca aria in uscita	Errata impostazione della velocità sul pannello comandi	Scegliere la velocità corretta sul pannello comandi
	Filtro intasato	Pulire il filtro
	Ostruzione del flusso d'aria (entrata e/o uscita)	Rimuovere l'ostruzione
Non fa caldo	Mancanza di acqua calda	Controllare la caldaia Controllare la pompa di calore
	Impostazione errata del pannello comandi	Impostare corretamente il pannello comandi
	T acqua > 90°C	Ridurre la temperatura dell'acqua poi togliere e ridare tensione all'unità.
Non fa freddo	Mancanza di acqua fredda	Controllare il refrigeratore
	Impostazione errata del pannello comandi	Impostare il pannello comandi
Il ventilatore non gira	Mancanza di corrente	Controllare la presenza di tensione elettrica
	L'acqua non ha raggiunto la temperatura d'esercizio.	Controllare la caldaia o il refrigeratore e/o controllarne il settaggio
Fenomeni di condensazione sulla struttura esterna dell'apparecchio	Sono state raggiunte le condizioni limite di temperatura e umidità descritte in "MINIMA TEMPERATURA MEDIA DELL'ACQUA"	Innalzare la temperatura dell'acqua oltre i limiti minimi descritti in "MINIMA TEMPERATURA MEDIA DELL'ACQUA"

Per anomalie non contemplate, interpellare tempestivamente il Servizio Assistenza.

FCW - VENTILCONVETTORE

Il ventilconvettore FCW Aermec è realizzato con materiali di qualità superiore, nel rigoroso rispetto delle normative di sicurezza, "FCW" è di facile utilizzo e vi accompagnerà a lungo nell'uso.

Il ventilconvettore è un terminale per il trattamento dell'aria di un ambiente interno sia nella stagione invernale sia in quella estiva.

Il ventilconvettore FCW concentra elevate caratteristiche tecnologiche e funzionali che ne fanno il mezzo ideale di climatizzazione per ogni ambiente. L'erogazione di aria climatizzata è immediata e distribuita in tutto il locale; FCW genera calore se inserito in un impianto termico con caldaia o pompa di calore ma può essere usato anche nei mesi estivi come condizionatore se l'impianto termico è dotato di un

refrigeratore d'acqua.

Il ventilconvettore è stato progettato per ottenere il massimo rispetto delle norme antinfortunistiche.

Per adattarsi alle esigenze di qualsiasi tipo di impianto i ventilconvettori FCW sono disponibili in più versioni:

- Con valvola interna a 2 vie

- Con valvola interna a 3 vie

- Senza senza valvola

ognuna di queste versioni è anche disponibile con:

- Controllo con scheda elettronica a microprocessore (richiede l'abbinamento ad un accessorio pannello comandi PFW2 o ad un

accessorio telecomando TLW2),

- Senza Controllo con scheda elettronica a microprocessore, è obbligatorio il collegamento ad un accessorio pannello a filo oppure agli accessori del sistema VMF (i termostati VMF-E0 e VMF-E1 non possono essere installati all'interno del ventilconvettore).

In particolare la possibilità di essere integrato nel sistema VMF permette il controllo dal singolo ventilconvettore con accessori, fino alla gestione del ventilconvettore inserito in reti complesse.

Configuratore campi

Combinando opportunamente le opzioni disponibili, è possibile selezionare il modello che soddisfa le specifiche esigenze impiantistiche.

12345678

Sigla	Grandezza	Valvola	Controllo con scheda elettronica a microprocessore
FCW	21	2V (con Valvola 2 vie incorporata)	(Vuoto) con ControlloN senza Controllo
	31
	41	3V (con Valvola 3 vie incorporata)VL (senza Valvola)

Versioni

- Versione2V con valvola a 2 vie incorporata al suo interno. Controllo a microprocessore. Pannello a filo PFW2 o Telecomando TLW2.

- Versione2VN con valvola a 2 vie incorporata al suo interno. Comandi standard o VMF System.

- Versione3V con valvola a 3 vie incorporata al suo interno. Controllo a microprocessore. Pannello a filo PFW2 o Telecomando TLW2.

- Versione3VN con valvola a 3 vie incorporata al suo interno. Comandi standard o VMF System.

- VersioneVL senza valvola. Controllo a microprocessore. Pannello a filo PFW2 o Telecomando TLW2.

- VersioneVLN senza valvola. Comandi standard o VMF System.

Caratteristiche principali

• Certificazione EUROVENT

- La risposta ai comandi è immediata se le condizioni di temperatura dell'ambiente e dell'acqua nell'impianto lo consentono

- Gruppo ventilante tangenziale a 3 velocità

• Massima silenziosità

- Estetica di alto design

- Color crema

- Display sul pannello frontale

- Alette di mandata aria orientabili in orizzontale

- Deflettore orizzontale di mandata per l'orientamento in verticale dell'aria in uscita. Orientabile manualmente solo per le versioni senza Controllo con scheda elettronica a microprocessore, per le versioni con Controllo con scheda elettronica a microprocessore orientare solo mediante il Pannello a

filo PFW2 o il Telecomando TLW2

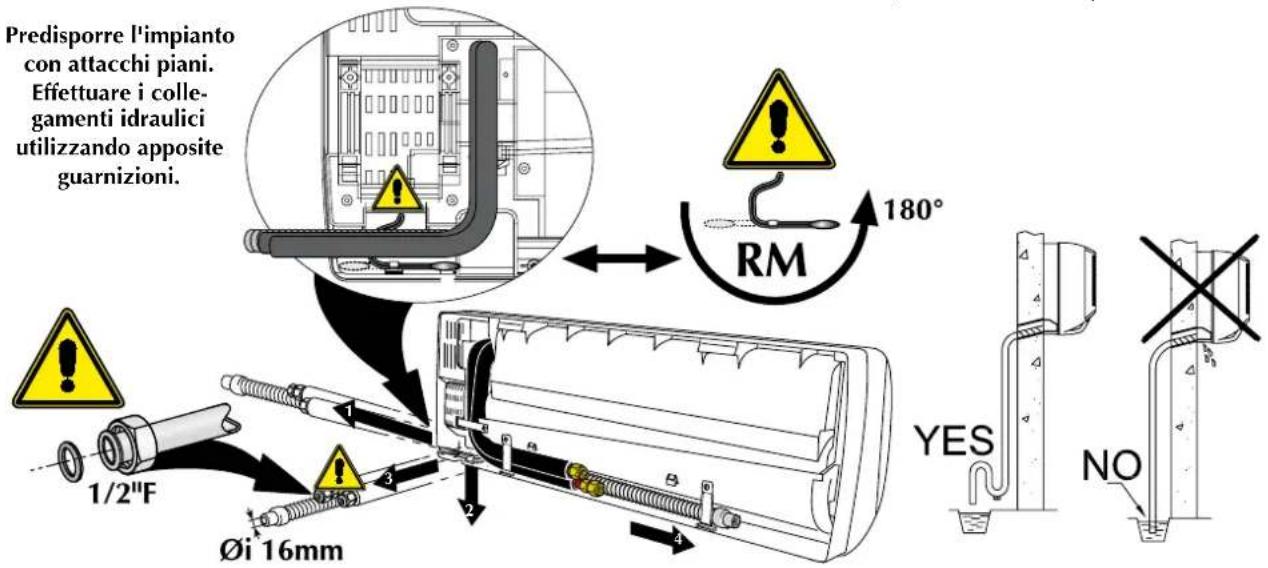

- Facilità di installazione con attacchi idraulici e scarico condensa orientabili in più direzioni

- La manutenzione ordinaria è ridotta alla pulizia periodica del filtro dell'aria

- Pieno rispetto delle norme anti-infortunistiche.

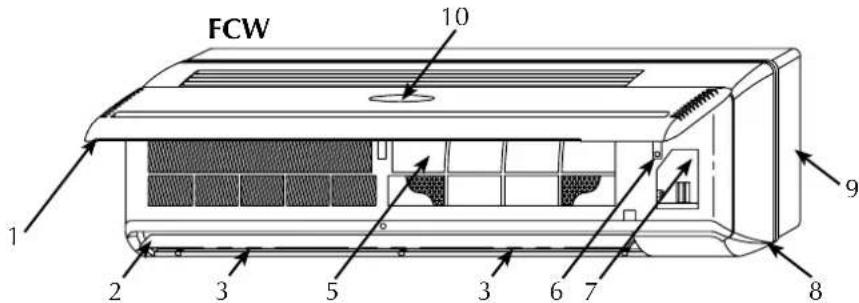

COMPONENTI PRINCIPALI

1 Pannello frontale
2 Deflettore orizzontale mandata aria
3 Deflettore verticale mandata aria
4 Filtro aria
5 Batteria di scambio termico

6 Interruttore ausiliario di emergenza
7 Morsettiera collegamenti elettrici
8 Elemento frontale
9 Telaio
10 Display

FCW 10 2 3 5 3 6 7 8 9

DESCRIZIONE DEI COMPONENTI

PANNELLO FRONTALE

L'aria viene aspirata dalle feritoie. Sollevando il pannello si ha accesso ai filtri aria ed alle altre parti interne.

RICEVITORE

Ricevitore di segnali infrarossi nelle versioni con Controllo con scheda elettronica a microprocessore.

DISPLAY

Il display è posizionato sul pannello frontale nelle versioni con Controllo con scheda elettronica a microprocessore, indica la velocità di ventilazione, il modo di funzionamento, la temperatura, messaggi di errore, timer.

FILTRO ARIA

Filtri aria rigenerabili, sono facilmente estraibili per la pulizia.

BATTERIA DI SCAMBIO TERMICO

È realizzata in tubo di rame con alette in alluminio di tipo turbolenziato.

MANDATA ARIA

Il deflettore orizzontale è:

-motorizzato nelle versioni con Controllo con scheda elettronica a microprocessore

- manuale nelle versioni senza Controllo con scheda elettronica a microprocessore.

Le alette verticali sono orientabili manualmente in modo da orientare il flusso dell'aria in modo ottimale.

INTERRUTTORE AUSILIARIO DI EMERGENZA

L'interruttore ausiliario di emergenza

presente solo nelle versioni con Controllo con scheda elettronica a microprocessore, consente di avviare o spegnere il ventilconvettore qualora il pannello a filo o il telecomando fossero fuori uso.

GRUPPO VENTILANTE

Il gruppo ventilante è costituito da un ventilatore di tipo tangenziale estremamente compatto e silenzioso.

VALVOLA ACQUA a 2 vie

Il ventilconvettore FCW_2V_ è dotato di serie di una valvola acqua a due vie del tipo tutto o niente, con attuatore elettrotermico controllato dalla scheda del ventilconvettore in funzione della temperatura dell'acqua e della temperatura dell'aria nell'ambiente.

VALVOLA ACQUA a 3 vie

Il ventilconvettore FCW_3V_ è dotato di serie di una valvola acqua a tre vie del tipo tutto o niente, con attuatore elettrotermico controllato dalla scheda del ventilconvettore in funzione della temperatura dell'acqua e della temperatura dell'aria nell'ambiente.

TELECOMANDO TLW2 (accessorio per FCW con Controllo con scheda elettronica a microprocessore)

Accessorio indispensabile al funzionamento del ventilconvettore, in alternativa al pannello a filo PFW2.

Il telecomando TLW2 viene fornito separatamente dal ventilconvettore, un solo telecomando può comandare

più ventilconvettori.

Il telecomando permette di impostare tutti i parametri di funzionamento dell'apparecchio, tali parametri vengono visualizzati su di un display a cristalli liquidi facilitando così le operazioni di programmazione.

Il telecomando è dotato di un supporto che permette di appenderlo alla parete.

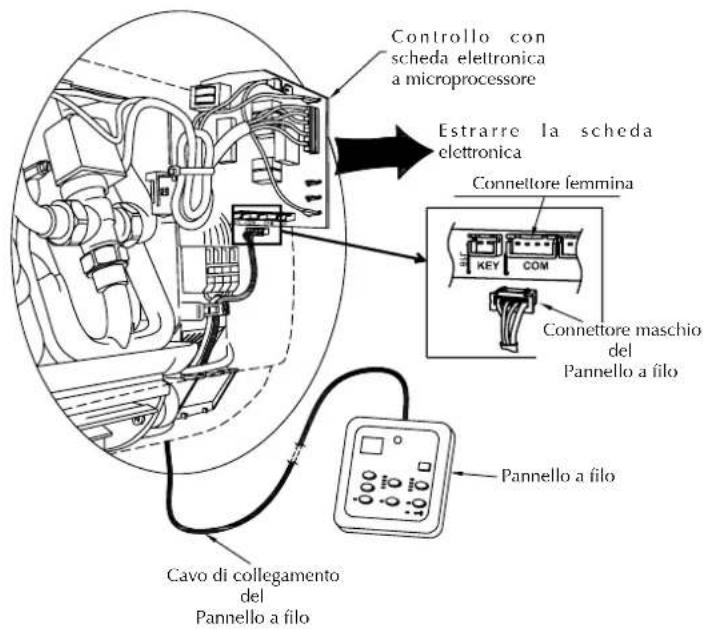

PANNELLO A FILO PFW2 (accessorio per FCW con Controllo con scheda elettronica a microprocessore)

Accessorio indispensabile al funzionamento del ventilconvettore, in alternativa al telecomando TLW2.

Il pannello deve essere installato a parete e collegato al ventilconvettore con il cavo a corredo.
Il cavo del pannello è lungo 4 metri.
Il pannello PFW2 permette di impostare i parametri principali di funzionamento dell'apparecchio, tali parametri vengono visualizzati su di un display a cristalli liquidi facilitando così le operazioni di programmazione.
Un pannello PFW2 può controllare un solo ventilconvettore.

INFORMAZIONI GENERALI

- Versioni senza Controllo con scheda elettronica a microprocessore:

Con e senza valvole dell'acqua.

Le versioni senza Controllo con scheda elettronica a microprocessore richiedono di essere abbinate ad un dispositivo di comando (accessorio) da scegliere tra pannelli comandi comandi standard (con funzioni compatibili alla configurazione del ventilconvettore) oppure di essere abbinate ad un termostato del sistema VMF.

Attenzione! Il termostato VMF (VMF-E0 / VMF-E1) non può essere installato all'interno del ventilconvettore ma sarà cura dell'installatore prevedere un alloggiamento adeguato in prossimità del ventilconvettore (ad esempio una scatola elettrica incassata al muro dietro il ventilconvettore).

VMF (sistema Variable Multi Flow)

Sistema di gestione e controllo di impianti idronici per il condizionamento, il riscaldamento e la produzione di acqua calda sanitaria.

Il sistema VMF consente il controllo completo di ogni singolo componente di un impianto idronico sia localmente che in maniera centralizzata e, sfruttando la comunicazione tra i vari componenti dell'impianto stesso, ne gestisce le performance non trascurando in alcun istante il soddisfacimento della richiesta di comfort dell'utente finale, ma raggiungendo ciò nella maniera più efficiente possibile con conseguente risparmio energetico.

Sommando i vantaggi di un controllo così innovativo alla flessibilità di un impianto idronico, si ottiene una più efficace ed efficiente alternativa agli impianti a volume di refrigerante variabile (VRF).

Il sistema VMF è estremamente flessibile al punto di consentire vari gradini di controllo e gestione, espandibili anche in momenti diversi:

1) Controllo di un singolo fan-coil
2) Controllo di una microzona (un fancoil MASTER e massimo 5 fan-coil SLAVE)
3) Controllo di rete composta da più zone indipendenti (un fancoil MASTER e massimo 5 fancoil SLAVE per ogni zona)

4) Controllo di una rete di fan-coil, più la gestione della pompa di calore (se compatibile con il sistema VMF)
5) Controllo di una rete di fan-coil, della pompa di calore e gestione dell'impianto acqua calda sanitaria (VMF-ACS)
6) Controllo rete di fancoil, pompa di calore, produzione acqua sanitaria e circolatori aggiuntivi (fino ad un massimo di 12 utilizzando 3 moduli aggiuntivi VMF-CRP)
7) Controllo rete di fancoil, pompa di calore, produzione acqua sanitaria, circolatori aggiuntivi e gestione di recuperatori di calore, massimo 3, (con la possibilità di gestire massimo 3 sonde VMF-VOC) o di una caldaia
- Il sistema VMF può pilotare e gestire, tramite un pannello VMF-E5N / VMF-E5B, un massimo di 64 zone, composte da un fancoil MASTER ed un massimo di 5 fancoil SLAVE collegati ad ogni MASTER, per un totale di 384 fancoil
- Oltre al controllo centralizzato fornito dal pannello VMF-E5N / VMF-E5B, i fancoil MASTER devono essere forniti di un interfaccia comando locale; tale interfaccia può essere montata a bordo del fancoil (per i modelli che lo consentono) oppure essere affidata ad un pannello a muro (VMF-E4 / VMF-E4D)
- Tramite il pannello VMF-E5N / VMF-E5B è possibile controllare diverse funzioni, tra cui:
- Identificare le diverse zone impostando per ognuna un nome che la caratterizza
- Controllare ed impostare la funzione ON-OFF ed il set di temperatura di ogni zona
- Impostare e gestire il set di temperatura della pompa di calore
- Programmazione delle fasce orarie
- Installazione semplice della rete di fancoil grazie alla funzione di AUTORILEVAMENTO dei fancoil MASTER

- Versioni con Controllo con scheda elettronica a microprocessore:

Con e senza valvole dell'acqua.

Le versioni con Controllo con scheda elettronica a microprocessore a bordo sono dotate di un display per la visualizzazione dei principali parametri di funzionamento.

Le versioni con Controllo con scheda elettronica a microprocessore a bordo richiedono di essere abbinate ad uno due modelli di comandi disponibili (PFW2 e TLW2) forniti a scelta come accessorio obbligatorio per il funzionamento consentono di effettuare l'accensione, lo spegnimento e tutte le operazioni di controllo e di programmazione del ventilconvettore.

I due modelli di comando non possono essere usati contemporaneamente sullo stesso ventilconvettore.

Il sistema di controllo verifica tutti i parametri funzionali ed esegue tutte le operazioni necessarie per consentire il mantenimento delle condizioni ambiente desiderate.
Il sistema di controllo rende inoltre disponibili alcune funzioni automatiche per aumentare il confort e per facilitare le operazioni più ricorrenti:
- Sonda di minima temperatura, per evitare getti d'aria fredda nel funzionamento invernale consente la ventilazione solo se l'acqua dell'impianto è calda.
- Funzione Auto Restart, dopo una interruzione dell'alimentazione elettrica l'unità FCW si riavvia automaticamente con le stesse impostazioni che aveva al momento dell'arresto (ad eccezione del Timer e Sleep).

INFORMAZIONI IMPORTANTI

ATTENZIONE: il ventilconvettore è collegato alla rete elettrica ed al circuito idraulico, un intervento da parte di personale non provvisto di specifica competenza tecnica può causare danni allo stesso operatore, all'apparecchio ed all'ambiente circostante.

In caso di funzionamento anomalo, togliere tensione all'unità poi rialimentarla e procedere ad un riavvio dell'apparecchio. Se il problema si ripresenta, chiamare tempestivamente il Servizio Assistenza di zona.

ALIMENTARE IL VENTILCONVETTORE SOLO CON TENSIONE 230 VOLT, MONOFASE, 50 Hz

Utilizzando alimentazioni elettriche diverse il ventilconvettore può subire danni irreparabili.

USARE IL TELECOMANDO (TLW2) O IL PANNELLO A FILO (PFW2) PER ACCENDERE E SPEGNERE IL VENTILCONVETTORE

Non spegnere o accendere il ventilconvettore tramite l'interruttore ausiliario se non in caso di emergenza.

NON STRATTONARE IL CAVO ELETTRICO

È molto pericoloso tirare, calpestare, schiacciare o fissare con chiodi o puntine il cavo elettrico di alimentazione.

Il cavo danneggiato può provocare corti circuiti e danni alle persone.

NON INFILARE OGGETTI SULL'USCITA DELL'ARIA

Non inserire oggetti di nessun tipo nelle feritoie di uscita dell'aria. Ciò potrebbe provocare ferimenti alla persona e danni al ventilatore.

NON USARE IL VENTILCONVETTORE IN MODO IMPROPRIO

Il ventilconvettore non va utilizzato per allevare, far nascere e crescere animali.

VENTILARE L'AMBIENTE

Si consiglia di ventilare periodicamente l'ambiente ove è installato il ventilconvettore, specialmente se nel locale risiedono parecchie persone o se sono presenti apparecchiature a gas o sorgenti di odori.

REGOLARE CORRETTAMENTE LA TEMPERATURA

La temperatura ambiente va regolata in modo da consentire il massimo benessere alle persone presenti, specialmente se si tratta di anziani, bambini o ammalati, evitando sbalzi di temperatura tra interno ed esterno superiori a 7 °C in estate.

Una scelta oculata della temperatura ambiente comporta risparmi energetici.

ORIENTARE CORRETTAMENTE IL GETTO D'ARIA

L'aria che esce dal ventilconvettore non deve investire direttamente le persone; infatti, anche se a temperatura maggiore di quella dell'ambiente, può provocare sensazione di freddo e conseguente disagio.

Orientare manualmente le alette

verticali.

Nelle versioni con Controllo con scheda elettronica a microprocessore per orientare il deflettore orizzontale utilizzare il tasto LOUVER o SWING del telecomando o del pannello a filo.

Nelle versioni senza Controllo con scheda elettronica a microprocessore orientare manualmente il deflettore orizzontale.

Lasciare sempre il filtro montato sul ventilconvettore durante il funzionamento, altrimenti la polvere presente nell'aria andrà a sporcare le superfici della batteria.

È NORMALE

Nel funzionamento in raffreddamento può uscire del vapore acqueo dalla mandata del ventilconvettore.

Nel funzionamento in riscaldamento un leggero fruscio d'aria può essere avvertibile in prossimità del ventilconvettore. Talvolta il ventilconvettore può emettere odori sgradevoli dovuti all'accumulo di sostanze presenti nell'aria dell'ambiente (specialmente se non si provvede a ventilare periodicamente la stanza, pulire il filtro più spesso).

Durante il funzionamento si potrebbero avvertire rumori e scricchiolii interni all'apparecchio dovuti alle diverse dilatazioni termiche degli elementi (plastici e metallici), ciò comunque non indica un malfunzionamento e non provoca danni all'unità se non si supera la massima temperatura dell'acqua di ingresso.

Massima temperatura ingresso acqua.... 70 °C

Massima pressione d'esercizio .... 13 bar

Il luogo di montaggio deve essere scelto in modo che il limite di temperatura ambiente Ta massimo e minimo venga rispettato 0°C < Ta < 40°C ; U.R. < 85%.

Alimentare con corrente 230 V \~ 50 Hz e collegamento a terra, la tensione di linea deve comunque rimanere entro la tolleranza di ±10% rispetto al valore nominale.

Limiti di portata:

MOD.	FCW	21	31	41
Portata minima	[l/h]	100	100	150
Portata massima	[l/h]	750	750	1100

Minima temperatura media dell'acqua

Per evitare fenomeni di condensazione sulla struttura esterna dell'apparecchio con ventilatore in funzione, la temperatura media dell'acqua non deve essere inferiore ai limiti riportati nella tabella sottostante, che dipendono dalle condizioni termo-igrometriche dell'aria ambiente.

I suddetti limiti si riferiscono al funzionamento con ventilatore in moto alla minima velocità.

MINIMA TEMPERATURA MEDIA ACQUA Temperatura a bulbo secco dell'aria ambiente °C

			21		23		25		27		29		31
			15	3		3		3		3		3		3
Temperatura a bulbo umido dell'aria ambiente °C 19		17	3		3		3		3		3		3
			3		3		3		3		3		3
21	6	5	4		3		3		3
23	-	8	7		6		5		5

IMPORTANTE

Nota per i ventilconvettori serie FCW dotati di Controllo con scheda elettronica a microprocessore a bordo.

• I due modelli di comando, pannello a filo (PFW2) e telecomando (TLW2), non possono essere usati contemporaneamente sullo stesso ventilconvettore.
• Se il ventilconvettore viene spento tutte le impostazioni precedentemente effettuate vengono mantenute in memoria eccetto che le funzioni SLEEP e TIMER.
• Se il ventilconvettore viene acceso con il tasto ausiliario (ON/OFF) le funzioni SLEEP e TIMER vengono cancellate.

ORIENTAMENTO DEL FLUSSO D'ARIA

Le alette deflettrici sulla mandata dell'aria sono disposte per convogliare l'aria verso due direzioni:

- alette verticali, da orientare manualmente

- deflettore orizzontale motorizzato delle versioni con Controllo con scheda elettronica a microprocessore, da orientare esclusivamente i tasti LOUVER oppure SWING del telecomando TLW2 o del pannello a filo PFW2.

- deflettore orizzontale manuale dei modelli senza Controllo con scheda elettronica a microprocessore, orientare manualmente

ORIENTARE LE ALETTE VERTICALI

• Ruotare le alette verticali come indicato nella figura
• Sia in riscaldamento che in raffreddamento è consigliabile che il flusso d'aria non investa direttamente le persone

DEFLETTORE ORIZZONTALE MOTORIZZATO

Non orientare mai manualmente il deflettore orizzontale motorizzato delle versioni con Controllo con scheda elettronica a microprocessore. Qualsiasi intervento manuale sul deflettore può danneggiare il sistema e provocare malfunzionamenti.

Quando l'unità è ferma i deflettori motorizzati si richiudono e coprono tutta l'uscita del flusso d'aria.

IMPORTANTE

In particolari condizioni esterne possono verificarsi condensazioni sulla superficie del deflettore (in raffreddamento o in deumidificazione) e gocciolamenti sulle superfici sottostanti.

Regolare la direzione del flusso dell'aria come mostrato in figura. TLW2 PFW2 TLW2PFW2 LOUVER SWING

fCw CON CONTROLLO CON SCHEDA ELETTRONICA A MICROPROCESSORE - SEGNALAZIONI

Quando il ventilconvettore riceve tensione emette un segnale acustico.

Quando il ventilconvettore è alimentato, ma non è acceso, tutti i led sono spenti.

1 - DISpLAy TEMpERATURA / CODICE ERRORE

• Nel funzionamento normale indica la temperatura.
• Se il set della temperatura cambia il valore in °C lampeggia per 5 secondi.
• Errore sonda ambiente, E1 lampeggia.
• Errore sonda interna, E2 lampeggia.
• Errore sonda acqua, E3 lampeggia.
• Errore sonda temperatura acqua, E4 lampeggia.

2 - vELOCITÀ DI vENTILAZIONE

3 - MODO DI FUNZIONAMENTO

Deumidificazione
* Raffrescamento
Riscaldamento
Solo Ventilazione

4 - TIMER

L'icona indica che la funzione Timer è attiva.

Quando il telecomando non è disponibile (guasto o batterie scariche) o il pannello remoto è guasto, si può usare l'interruttore ausiliario di emergenza per attivare il ventilconvettore.

L'interruttore non è dimensionato per l'uso continuato, provvedere al più presto al ripristino del telecomando o del pannello a filo.

Avviamento e funzionamento con l'interruttore ausiliario d'emergenza (AUX):

• Prima pressione: Raffreddamento con set 25°C, ventilazione automatica, aletta oscillante
• Seconda pressione: Riscaldamento con set 22°C, ventilazione automatica, aletta oscillante
• Terza pressione: Spegnimento del ventilconvettore

Nota per i ventilconvettori serie FCW dotati di Controllo con scheda elettronica a microprocessore a bordo.

• I due modelli di comando, pannello a filo (PFW2) e telecomando (TLW2), non possono essere usati contemporaneamente sullo stesso ventilconvettore.
• Se il ventilconvettore viene spento tutte le impostazioni precedentemente effettuate vengono mantenute in memoria eccetto che le funzioni SLEEP e TIMER.
• Se il ventilconvettore viene acceso con il tasto ausiliario (ON/OFF) le funzioni SLEEP e TIMER vengono cancellate.

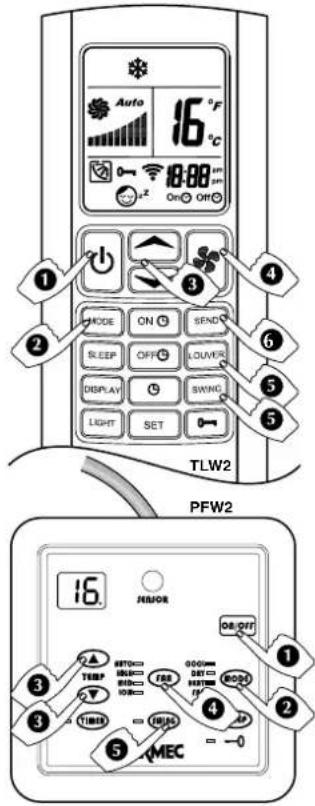

1 - ON/OFF

Accensione e spegnimento

2 - MODE - MODALITÀ DI FUNZIONAMENTO

Premere questo pulsante per impostare le diverse modalità di funzionamento: automatico (AUTO), freddo (COOL), deumidificazione (DRY), caldo (HEAT) e ventilazione (FAN).

3-TEMP ▲ e TEMP-TEMPERATURA (°C)

Pulsanti per la regolazione della temperatura (16 ÷ 30 °C).

Usare questi pulsanti per impostare la temperatura che si desidera nella stanza, TEMP ▲ per aumentare e TEMP ▲ per diminuire.

Premendo contemporaneamente i due pulsanti TEMP ▼ e TEMP ▲ si cambia l'unità di misura della temperatura, °C o °F.

4 - FAN - VELOCITÀ DEL VENTILATORE

Premere questo pulsante per selezionare la velocità del ventilatore: automatica (AUTO), bassa (LOW), media (MED) e alta (HIGH).

5 - SLEEP - PROGRAMMA DI BENESSERE NOTTURNO

Pulsante per abilitare il programma di benessere notturno (SLEEP).

6 - SWING - OSCILLAZIONE DELL'ALETTA ORIZZONTALE

Premere questo pulsante per comandare il movimento oscillante dell'aletta orizzontale.

7 - LOUVER - POSIZIONE DELL'ALETTA ORIZZONTALE

Premere questo pulsante per regolare il flusso di aria in direzione verticale, con 4 posizioni fisse più aletta oscillante.

8 - SEND - INVIO IMPOSTAZIONI

Premere questo pulsante per trasmettere all'unità le impostazioni visualizzate sul display.

9 - LIGHT - ILLUMINAZIONE DEL DISPLAY

Premere questo pulsante per 3 sec per accendere o spegnere l'illuminazione sul display.

Premere questo pulsante per 3 sec per bloccare o sbloccare gli altri pulsanti della tastiera.

11 - SET - SALVATAGGIO IMPOSTAZIONI

Premere questo pulsante per salvare l'orario ed le impostazioni del timer in accensione e spegnimento.

12 - TIMER ON

Premere questo pulsante per impostare il timer per programmare l'orario di accensione dell'unità.

13 - TIMER OFF

Premere questo pulsante per impostare il timer per programmare l'orario di spegnimento dell'unità.

14 - CLOCK

Premere questo pulsante per impostare l'orario sul telecomando.

15 - DISPLAY

Premere questo pulsante per accendere o spegnere il display sull'unità.

16 - DISPLAY

Visualizza le impostazioni del ventilconvettore.

17 - TRASMETIITORE

Invia i segnali al ricevitore del ventilconvettore.

Deve essere tenuto rivolto verso il ricevitore.

DISpLAy A CRISTALLI LIQUIDI

Con telecomando acceso (ON) il display visualizza le impostazioni date all'unità, con telecomando spento (OFF) il display è spento o visualizza solo il timer per l'accensione programmata (se attivato).

1 - MODALITA' DI FUNZIONAMENTO

Mostra la modalità di funzionamento:

AUTO automatico

FAN ventilazione

COOL raffreddamento

DRY deumidificazione

HEAT riscaldamento

2 - vELOCITA' DEL vENTILATORE

Visualizzazione le tre velocità del ventilatore e la gestione automatica della velocità:

AUTO gestione automatica

HIGH alta velocità

MED media velocità

LOW bassa velocità

Auto 88°F Auto 18:00 am pm On Off z²

3 - pOSIZIONE ALETTA ORIZZONTALE

Visualizza le quattro posizioni fisse della aletta orizzontale e la funzione con aletta in movimento

4 - BLOCCO TASTIERA

Indica che tastiera è bloccata

5 - pPROGRAMMA DI BENESSERE NOTTURNO

Indica che è attivo il programma di benessere notturno.

Visualizza il valore di temperatura impostata in °C o °F.

7 - TIMER

Indica che è stato attivato lo spegnimento o l'accensione programmata.

8 - INDICATORE DI TRASMISSIONE

Appare ogni volta che si preme un tasto e indica la trasmissione del segnale.

UTILIZZO DEL TELECOMANDO

- Rivolgere il trasmettitore del telecomando verso il ricevitore del ventilconvettore mentre si effettuano le impostazioni.

- Per poter eseguire qualsiasi funzione o modifica delle impostazioni da telecomando, è necessario che l'unità sia alimentata.

- Quando un segnale viene ricevuto correttamente dall'FCW, questo emette un segnale acustico. Se non si dovesse sentire il suono, premere nuovamente il tasto del telecomando.

- Per una corretta ricezione non devono essere interposti ostacoli (mobili o tende) tra trasmettitore e ricevitore.

- Il telecomando è in grado di trasmettere in maniera ottimale fino a una distanza di 7 metri dal ventilconvettore.

pREpARAZIONE DEL TELECOMANDO

- Aprire il coperchio batterie premendo leggermente in direzione della freccia.

- Inserire due batterie alcaline da 1,5 Volt (ministilo) ad alte prestazioni LR 03 (AAA), facendo attenzione a non invertire la polarità.

- Chiudere il coperchio batterie.

IMpORTANTE

- I due modelli di comando, pannello a filo e telecomando, non possono essere usati contemporaneamente sullo stesso ventilconvettore.

- Le batterie hanno una durata media di 10 mesi con un utilizzo normale.

- Le due batterie devono essere identiche e devono essere sostituite contemporaneamente.

- Rimuovere le batterie dal telecomando se si prevede di non utilizzarlo per lunghi periodi.

- Quando il telecomando funziona solo in prossimità del ventilconvettore è il momento di sostituire le batterie.

- Non fissare il supporto del telecomando vicino a una sorgente di calore o sotto la luce del sole. Evitare l'esposizione del telecomando ad umidità eccessive o ad urti (si potrebbero avere deformazioni, rotture o perdita del colore).

- Non posare il telecomando in prossimità di apparecchiature elettroniche in quanto potrebbero interferire e provocarne un funzionamento non corretto.

PFW2 - PANNELLO COMANDI REMOTO A FILO

IMPORTANTE

Nota per i ventilconvettori serie FCW dotati di Controllo con scheda elettronica a microprocessore a bordo.

• I due modelli di comando, pannello a filo (PFW2) e telecomando (TLW2), non possono essere usati contemporaneamente sullo stesso ventilconvettore.
• Se il ventilconvettore viene spento tutte le impostazioni precedentemente effettuate vengono mantenute in memoria eccetto che le funzioni SLEEP e TIMER.
• Se il ventilconvettore viene acceso con il tasto ausiliario (ON/OFF) le funzioni SLEEP e TIMER vengono cancellate.

1 - ON/OFF

Accensione e spegnimento dell'unità.

2 - MODE - MODALITA' DI FUNZIONAMENTO

Premere questo pulsante per impostare le diverse modalità di funzionamento: freddo (COOL), deumidificazione (DRY), caldo (HEAT) e ventilazione (FAN).

3 - SLEEP - PROGRAMMA DI BENESSERE NOTTURNO

Pulsante per abilitare il programma di benessere notturno (SLEEP).

Premere contemporaneamente per 3 sec i pulsanti ▲ e "MODE" per bloccare o sbloccare gli altri pulsanti della tastiera. Il led -0 indica che la tastiera è bloccata.

5 - LCD DISPLAY

6 - FAN - VELOCITA' DEL VENTILATORE

Premere questo pulsante per selezionare la velocità del ventilatore: automatica (AUTO), bassa (LOW), media (MED) e alta (HIGH).

7 - TEMPERATURA (°C)

Pulsanti per la regolazione della temperatura (16 ÷ 30 °C).

Usare questi pulsanti per impostare la temperatura che si desidera nella stanza, ▲ per aumentare e ▼ per diminuire.

Pulsanti per la regolazione del timer (1 ÷ 24 ore).

Usare questi pulsanti per impostare il tempo in ore, ▲ per aumentare e ▼ per diminuire.

Spegnimento programmato: con il ventilconvettore in acceso imposta e visualizza le ore di funzionamento prima dello spegnimento programmato.

Accensione programmata: con il ventilconvettore spento (ma alimentato) imposta e visualizza le ore di fermo prima dell'accensione programmata.

9 - SWING - POSIZIONE DELL'ALETTA ORIZZONTALE

Premere il pulsante per regolare il flusso di aria in direzione verticale, alla prima pressione del pulsante l'aletta inizia il movimento oscillante continuo, per fermanla nella posizione desiderata premere una seconda volta pulsante. Per riattivare l'oscillazione premere ancora il pulsante SWING.

VISUALIZZAZIONI SUL PANNELLO A FILO

INDICAZIONI CON LED

Modi di funzionamento:

COOL Raffrescamento

DRY Deumidificazione

HEAT Riscaldamento

FAN Ventilazione

Velocita' del ventilatore:

Visualizzazione le tre velocità del ventilatore e la gestione automatica della velocità:

AUTO Gestione automatica

HIGH Alta velocità

MED Media velocità

LOW Bassa velocità

Funzioni:

TIMER Timer

SWING Aletta oscillante

SLEEP Benessere notturno

LOCK Tastiera bloccata

INDICAZIONI CON LED

Display LCD

Temperatura (°C)

Visualizza il valore di temperatura impostata in °C (da 16°C a 30°C)

Timer (ore)

Visualizza il valore delle ore impostate del Timer.

Con unità accesa indica le ore di funzionamento prima dello spegnimento programmato.

Con unità spenta (ma alimentata) indica le ore di attesa prima dell'accensione programmata.

pROGRAMMA AUTOMATICO ("AUTO")

Il programma richiede che nell'impianto circoli acqua refrigerata o acqua calda.

1) pREMERIE IL TASTO ACCESO-SpENTO ⏻ on/off

Il ventilconvettore entra in funzione. Il ventilconvettore automaticamente si attiva in modo Raffrescamento, Riscaldamento o in banda morta (attesa) in funzione della temperatura dell'acqua.

2) pREMERE IL TASTO MODE MODE O MODE

Premere il tasto MODE ripetutamente finchè compare sul display la scritta AUTO (TLW2) o i leds indicano contemporaneamente HEAT e COOL (PFW2).

3) pREMERE IL TASTO fAN ✱ O rAN

Premendo ripetutamente il tasto FAN si può passare alla velocità minima (LOW), media (MED) e massima (HIGH) o alla velocità gestita dal microprocessore AUTO.

4) pREMERE I TASTI ▲▼ O PER REGOLARE LA TEMPERATURA

- il tasto con il simbolo ▲ permette incrementi di 1°C

- il tasto con il simbolo ▼ permette decrementi di 1°C

Il display mostra il valore impostato, la temperatura può essere compresa tra 16 e 30 °C.

5) ORIENTARE IL fLUSSO D'ARIA

Per ottenere una distribuzione ottimale dell'aria, regolare il deflettore orizzontale e le alette verticali in modo che il flusso d'aria non investa direttamente le persone. Le alette deflettrici verticali devono essere orientate manualmente prima di mettere in funzione il deflettore motorizzato. Il deflettore orizzontale non deve mai essere regolato manualmente.

Premendo ripetutamente il tasto LOUVER il deflettore orizzontale si orienterà su 4 diverse angolazioni prefissate, poi inizierà un movimento continuo oscillante, se si desidera fermarlo in una posizione premere nuovamente il tasto LOUVER.

Premendo ripetutamente il tasto SWING o SWING inizierà un movimento continuo oscillante, se si desidera fermanlo in una posizione premere nuovamente il tasto SWING o SWING

6) pREMERE IL TASTO "SEND" (TLw2)

Per trasmettere all'unità le impostazioni visibili nello schermo LCD del telecomando.

COSA SUCCEDE QUANDO SI IMpOSTA IL pPROGRAMMA AUTOMATICO

Con il programma AUTO il sistema di controllo, in base alla temperatura dell'acqua, alla temperatura ambiente e alla temperatura impostata, decide il tipo di funzionamento (COOL o HEAT).

pPROGRAMMA RISCALDAMENTO (HEAT)

Il programma richiede che nell'impianto circoli acqua calda.

1) pREMERIE IL TASTO ACCESO-SpENTO ⏻ O on/off

Il ventilconvettore entra in funzione e si accende il display sull'unità.

2) pREMERE IL TASTO MODE MODE O MODE

Premere il tasto MODE ripetutamente finchè compare sul display la scritta HEAT (TLW2) o il led indica HEAT (PFW2).

3) pREMERE I TASTI ▲▼ O PER REGOLARE LA TEMPERATURA

- il tasto con il simbolo ▲ permette incrementi di 1°C

- il tasto con il simbolo ▼ permette ddevrementi di 1°C

Il display mostra il valore impostato, la temperatura può essere compresa tra 16 e 30 °C.

4) vELOCITA' DI vENTILAZIONE, TASTO ✧ O ran

Premendo ripetutamente il tasto FAN si può passare alla velocità minima (LOW), media (MED) e massima (HIGH) o alla velocità gestita dal microprocessore AUTO.

5) ORIENTARE IL fLUSSO D'ARIA

Per ottenere una distribuzione ottimale dell'aria, regolare il deflettore orizzontale e le alette verticali in modo che il flusso d'aria non investa direttamente le persone. Le alette deflettrici verticali devono essere orientate manualmente prima di mettere in funzione il deflettore motorizzato. Il deflettore orizzontale non deve mai essere regolato manualmente.

Premendo ripetutamente il tasto LOUVER il deflettore orizzontale si orienterà su 4 diverse angolazioni prefissate, poi inizierà un movimento continuo oscillante, se si desidera fermarlo in una posizione premere nuovamente il tasto LOUVER.

Premendo ripetutamente il tasto SWING o SWING inizierà un movimento continuo oscillante, se si desidera fermanlo in una posizione premere nuovamente il tasto SWING o SWING

6) pREMERE IL TASTO "SEND" (TLw2)

Per trasmettere all'unità le impostazioni visibili nello schermo LCD del telecomando.

Il programma richiede che nell'impianto circoli acqua refrigerata.

1) pREMERIE IL TASTO ACCESO-SpENTO ⏻ O on/off

Il ventilconvettore entra in funzione. Il ventilconvettore automaticamente si attiva in modo Raffrescamento.

2) REMERE IL TASTO MODE MODE O MODE

Premere il tasto MODE ripetutamente finchè compare sul display la scritta COOL (TLW2) o il led indica COOL (PFW2).

3) pREMER E I TASTI ▲▼ O PERREGOLARE LA TEMPERATURA

- il tasto con il simbolo ▲ permette incrementi di 1°C

- il tasto con il simbolo ▼ permette decrementi di 1°C

Il display mostra il valore impostato, la temperatura può essere compresa tra 16 e 30 °C.

4) vELOCITA' DI VENTILAZIONE, TASTO ✧ O rnn

Premendo ripetutamente i tasti ✱ o ran si può passare alla velocità minima (LOW), media (MED) e massima (HIGH) o alla velocità gestita dal microprocessore AUTO.

5) ORIENTARE IL fLUSSO D'ARIA

Per ottenere una distribuzione ottimale dell'aria, regolare il deflettore orizzontale e le alette verticali in modo che il flusso d'aria non investa direttamente le persone. Le alette deflettrici verticali devono essere orientate manualmente prima di mettere in funzione il deflettore motorizzato. Il deflettore orizzontale non deve mai essere regolato manualmente.

Premendo ripetutamente il tasto LOUVER il deflettore orizzontale si orienterà su 4 diverse angolazioni prefissate, poi inizierà un movimento continuo oscillante, se si desidera fermarlo in una posizione premere nuovamente il tasto LOUVER.

Premendo ripetutamente il tasto SWING o SWING inizierà un movimento continuo oscillante, se si desidera fermanlo in una posizione premere nuovamente il tasto SWING o SWING

6) pREMERE IL TASTO "SEND" (TLw2)

Per trasmettere all'unità le impostazioni visibili nello schermo LCD del telecomando.

pROGRAMMA vENTILAZIONE (fAN)

1) pREMERIE IL TASTO ACCESO-SpENTO ^① O on/off

Il ventilconvettore entra in funzione e si accende il display sull'unità.

2) REMERE IL TASTO MODE MODE O MODE

Premere il tasto MODE ripetutamente finchè compare sul display la scritta FUN (TLW2) o il led indica FUN (PFW2).

3) VELOCITA' DI VENTILAZIONE, TASTO ✱ O ran

Premendo ripetutamente i tasti ✿ o fan si può passare alla velocità minima (LOW), media (MED) e massima (HIGH).

4) ORIENTARE IL fLUSSO D'ARIA

Per ottenere una distribuzione ottimale dell'aria, regolare il deflettore orizzontale e le alette verticali in modo che il flusso d'aria non investa direttamente le persone. Le alette deflettrici verticali devono essere orientate manualmente prima di mettere in funzione il deflettore motorizzato. Il deflettore orizzontale non deve mai essere regolato manualmente.

Premendo ripetutamente il tasto LOUVER il deflettore orizzontale si orienterà su 4 diverse angolazioni prefissate, poi inizierà un movimento continuo oscillante, se si desidera fermarlo in una posizione premere nuovamente il tasto LOUVER.

Premendo ripetutamente il tasto SWING o SWING inizierà un movimento continuo oscillante, se si desidera fermanlo in una posizione premere nuovamente il tasto SWING o SWING

5) pREMERE IL TASTO "SEND" (TLw2)

Per trasmettere all'unità le impostazioni visibili nello schermo LCD del telecomando.

FUNZIONAMENTO IN VENTILAZIONE

Questo programma si usa per movimentare l'aria della stanza ed evitare ristagni. Il programma di ventilazione è particolarmente indicato come supporto a sistemi di riscaldamento non ventilati, come quando per riscaldare la stanza si usa una stufa, l'aria calda si raccoglie tutta vicino al soffitto. Impostando l'unità in ventilazione, l'aria calda si distribuirà in modo uniforme in tutta la camera.

Auto 16°F °C 10:00 On Off MODE ON SEND SLEEP OFF LOUVER DISPLAY SWING LIGHT SET TLW2 PFW2 16. MINOR DB/OFF 2▲ SET/00 000= TIME TIME TIME MODE 3 MEC = -

Auto 18:00 PM On Off MODE ON SEND SLEEP OFF LOWER DISPLAY SWITCH LIGHT SET TLW2 PFW2 SENGE OR/OFF MTG 0000 TIME FREE MODE TIDE MEC

PROGRAMMA DEUMIDIFICAZIONE (DRY)

Il programma richiede che nell'impianto circoli acqua refrigerata.

1) PREMERE IL TASTO ACCESO-SPENTO ⏻ O on/orr

Il ventilconvettore entra in funzione e si accende il display sull'unità.

2) REMERE IL TASTO MODE MODE O MODE

Premere il tasto MODE ripetutamente finchè compare sul display la scritta DRY (TLW2) o il led indica DRY (PFW2).

3) PREMERE I TASTI ▲▼ O PERREGOLARE LA TEMPERATURA

- il tasto con il simbolo ▲ permette incrementi di 1°C

- il tasto con il simbolo ▼ permette ddevrementi di 1°C

Il display mostra il valore impostato, la temperatura può essere compresa tra 16 e 30 °C.

4) ORIENTARE IL FLUSSO D'ARIA

Per ottenere una distribuzione ottimale dell'aria, regolare il deflettore orizzontale e le alette verticali in modo che il flusso d'aria non investa direttamente le persone. Le alette deflettrici verticali devono essere orientate manualmente prima di mettere in funzione il deflettore motorizzato. Il deflettore orizzontale non deve mai essere regolato manualmente.

Premendo ripetutamente il tasto LOUVER il deflettore orizzontale si orienterà su 4 diverse angolazioni prefissate, poi inizierà un movimento continuo oscillante, se si desidera fermarlo in una posizione premere nuovamente il tasto LOUVER.

Premendo ripetutamente il tasto SWING o SWING è una un movimento continuo oscillante, se si desidera fermarlo in una posizione premere nuovamente il tasto SWING o SWING

5) PREMERE IL TASTO "SEND" (TLW2)

Per trasmettere all'unità le impostazioni visibili nello schermo LCD del telecomando.

Il ventilconvettore funzionerà sempre alla minima velocità.

Auto 16°F On On 18:00 TLW2 MODE ON SENG SLEEP OFF LOUVER DISPLAY SWING LIGHT SET PFW2 16. MAJOR 3 ▲ SETTO 0000 TBP SET TO TBD SET TO TIMES UBS = FEEP 4 AMEC ① ② ③ ④ ⑤ ⑥ ⑦

PROGRAMMA DI BENESSERE NOTTURNO (SLEEP)

Il programma SLEEP agisce indipendentemente dall'ora del giorno. Normalmente viene comunque utilizzato nelle ore notturne.

1) PREMERE IL TASTO ACCESO-SPENTO ⏻ O on/off

Il ventilconvettore entra in funzione e si accende il display sull'unità.

2) REMERE IL TASTO MODE MODE O MODE

Attivabile solo con i programmi AUTO, HEAT e COOL.

3) PREMERE I TASTI ▲▼ O PER REGOLARE LA TEMPERATURA

- il tasto con il simbolo ▲ permette incrementi di 1°C

- il tasto con il simbolo ▼ permette decrementi di 1°C

Il display mostra il valore impostato, la temperatura può essere compresa tra 16 e 30 °C.

4) VELOCITA' DI VENTILAZIONE, TASTO ✝ O ran

Premendo ripetutamente il tasto ✧ si può passare alla velocità minima (LOW), media (MED) e massima (HIGH) o alla velocità gestita dal microprocessore AUTO.

5) PREMERE IL TASTO SLEEP SLEEP O SLEEP

6) PREMERE IL TASTO "SEND" (TLW2)

Per trasmettere all'unità le impostazioni visibili nello schermo LCD del telecomando.

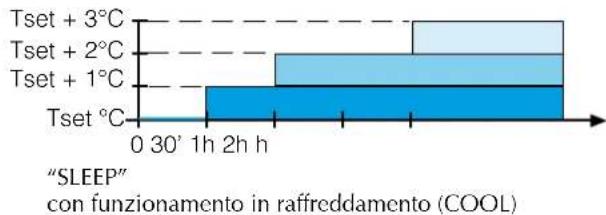

La temperatura impostata viene automaticamente modificata per garantire condizioni di benessere e contemporaneo risparmio energetico.

Auto 88 °F °C 18:88 On On ① ② ③ ④ ⑤ SPOD ON SEMO SLEEP OFF LOWER DISPLAY SWIND LIGHT SET TLW2 PFW2 88 SENSOR 08:07 ① ② ③ ④ ABN 5

ACCENSIONE pPROGRAMMATA TRAMITE TIMER

- impostare sul telecomando le condizioni (MODE, FAN, TEMP) che desideriamo siano attive al riavvio

- spegnere con i tasti ⏻ on/off

2) ATTIVARE TIMER ON CON I TASTI ON 9 TIMER

3) REGOLARE IL TIMER DI ACCENSIONE CON I TASTI

- il tasto con il simbolo ▲permette incrementi di 1 ora

- il tasto con il simbolo ▼ permette decrementi di 1 ora

Il display indica solamente le ore di fermo prima dell'accensione programmata,

TLW2 da 1 a 18 ore,

PLW2 da 1 a 24 ore,

il numero si aggiornerà ogni ora fino all'accensione dell'unità.

Al momento dell'accensione, sull'unità:

- un segnale acustico (BEEP) avverte della messa in funzione

- il display visualizzerà le condizioni precedentemente scelte al punto 1)

Al momento programmato per l'accensione, la ventilazione potrebbe non avviarsi:

- perché la temperatura ambiente rientra già nei valori programmati.

- perché la temperatura dell'acqua non è appropriata al modo di funzionamento richiesto

- perché durante le ore di attesa programmate è stata interrotta l'alimentazione elettrica dell'unità.

4) pREMERE I TASTI SET O TIMER CONFERMARE IL TIMER

5) TLw2 - pREMERE IL TASTO SEND pER INVIARE LA CONFIGURAZIONE ALL'UNITÀ

6) pREMERIE IL TASTO "SEND" (TLw2)

Per trasmettere all'unità le impostazioni visibili nello schermo LCD del telecomando.

CANCELLARE IL TIMER

TLW2 - Premere il tasto OFF per cancellare la scelta.

PFW2 - Premere per 3 secondi il tasto TIMER per cancellare la scelta.

Premere il tasto Ⓧ o per avviare manualmente l'unità, la programmazione del timer si cancella.

Auto 88°F 18:00 On Off ① ② OFF LOUVER DISPLAY SWING LIGHT SET ③ ④ TLW2 PFW2 24 SENIOR ON OFF ① ③ ③ ③ ④ TURIS HEC

SpEGNIMENTO pPROGRAMMATO TRAMITE TIMER

- impostare sul telecomando le condizioni (MODE, FAN, TEMP)

2) ATTIVARE TIMER Off CON I TASTI ON O TIMER

3) REGOLARE IL TIMER DI SpEGNIMENTO CON I TASTI

- il tasto con il simbolo ▲permette incrementi di 1 ora

- il tasto con il simbolo ▼ permette decrementi di 1 ora

Il display indica oltre alle modalità di funzionamento le ore di accensione prima dello spegnimento programmato,

TLW2 da 1 a 18 ore,

PLW2 da 1 a 24 ore,

il numero si aggiornerà ogni ora fino allo spegnimento dell'unità.

Prima dello spegnimento programmato l'unità emette un segnale acustico (BEEP).

Al momento programmato per lo spegnimento l'unità potrebbe non spegnersi perché durante le ore di attesa programmate è stata interrotta l'alimentazione clettrica dell'unità.

4) pREMERE I TASTI SET O TWER CONFERMARE IL TIMER

5) TLw2 - pREMERE IL TASTO SEND pER INVIARE LA CONFIGURAZIONE ALL'UNITÀ

6) pREMERE IL TASTO "SEND" (TLw2)

Per trasmettere all'unità le impostazioni visibili nello schermo LCD del telecomando.

CANCELLARE IL TIMER

TLW2 - Premere il tasto OFF per cancellare la scelta.

PFW2 - Premere per 3 secondi il tasto TIMER per cancellare la scelta.

Premere il tasto Ⓧ o per avviare manualmente l'unità, la programmazione del timer si cancella.

Auto 88°F 18:00 Off MODE ON SEND SLEEP OFF LOUVER SWING LIGHT SET TLW2 PFW2 24 JASON 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 ON/OFF

DATI DIMENSIONALI [mm]

A B C

	A B C
FCW212V - FCW212VNFCW213V - FCW213VNFCW21VL - FCW21VLN	880 298 180
FCW312V - FCW312VNFCW313V - FCW313VNFCW31VL - FCW31VLN	990 305 180
FCW412V - FCW412VNFCW413V - FCW413VNFCW41VL - FCW41VLN	1172 360 210

INSTALLAZIONE DELL'UNITÀ

ATTENZIONE: prima di effettuare qualsiasi intervento munirsi di opportuni dispositivi di protezione individuale.

ATTENZIONE: prima di effettuare qualsiasi intervento, assicurarsi che l'alimentazione elettrica sia disinserita.

ATTENZIONE: i collegamenti elettrici, l'installazione dei ventilconvettori e dei loro accessori devono essere eseguiti solo da soggetti in possesso dei requisiti tecnico-professionali di abilitazione all'installazione, alla trasformazione, all'ampliamento e alla manutenzione degli impianti ed in grado di verificare gli stessi ai fini della sicurezza e della funzionalità.

In particolare per i collegamenti elettrici si richiedono le verifiche relative a:

- Misura della resistenza di isolamento dell'impianto elettrico.

- Prova della continuità dei conduttori di protezione.

Se il ventilconvettore funziona in modo continuativo in raffreddamento all'interno di un ambiente con elevata umidità relativa, si potrebbe avere formazione di condensa sulla mandata dell'aria. Tale condensa, potrebbe depositarsi sul pavimento e sugli eventuali oggetti sottostanti. Per evitare fenomeni di condensazione sulla struttura esterna dell'apparecchio con

ventilatore in funzione, la temperatura media dell'acqua non deve essere inferiore ai limiti di funzionamento riportati in questo manuale, che dipendono dalle condizioni termo-igrometriche dell'aria ambiente. I suddetti limiti si riferiscono al funzionamento con ventilatore in moto alla minima velocità.

Al fine di evitare stratificazioni di aria nell'ambiente, ed avere quindi una migliore miscelazione, si consiglia di non alimentare il ventilconvettore con acqua più calda di 65°C. L'uso di acqua con temperature elevate potrebbe provocare scricchiolii dovuti alle diverse

dilatazioni termiche degli elementi (plastici e metallici), ciò comunque non provoca danni all'unità se non si supera la massima temperatura di esercizio.

Vengono qui riportate le indicazioni essenziali per una corretta installazione delle apparecchiature.

Si lascia comunque all'esperienza dell'installatore il perfezionamento di tutte le operazioni a seconda delle esigenze specifiche.

Il ventilconvettore FCW deve essere installato in posizione tale che l'aria possa essere distribuita in tutta la stanza, che non vi siano ostacoli (tende o oggetti) al passaggio dell'aria dalle griglie di aspirazione. L'unità deve essere disposta in modo da facilitare la manutenzione ordinaria (pulizia del filtro) e straordinaria, nonchè l'accesso alla valvola di sfiato dell'aria sulla batteria di scambio termico, ad una altezza di 190 ÷ 220 cm.

Attacchi idraulici:

Femmina ∅ 1/2" a cartella piana, sui tubi dell'unità è indicato il verso del flusso dell'acqua.

Attacchi dello scarico condensa:

FCW 21 - 31 e 41 attacco femmina con diametro interno ∅i 16 mm.

Le tubazioni di mandata e ritorno devono essere uguali, in rame, con diametro minimo ∅ 1/2", adeguatamente isolate per evitare dispersioni termiche e gocciolamenti durante il funzionamento in raffreddamento.

E' necessario che le condutture dell'acqua, dello scarico condensa e il circuito elettrico sulla parete siano già stati previsti. Il diametro del foro di passaggio per i collegamenti deve avere un diametro minimo di 70 mm e le tubazioni posizionate in modo da mantenere lungo il percorso un'adeguata pendenza (min.1%), tale da assicurare l'evacuazione della condensa prodotta nel funzionamento a freddo del ventilconvettore.

La rete di scarico della condensa deve

essere opportunamente dimensionata, qualora lo scarico condensa sia collegato alla rete fognaria, per evitare ingresso di odori sgradevoli, si consiglia di effettuare un sifone.

Il foro di servizio delle condutture può essere posizionato sia alla destra che alla sinistra dell'unità.

La parete di appoggio deve essere robusta e non soggetta a vibrazioni.

Non installare l'unità vicino a fonti di calore, vapore o gas infiammabile.

Non installare in luogo esposto alla luce solare diretta.

INSTALLAZIONE

Per installare l'unità procedere come segue:

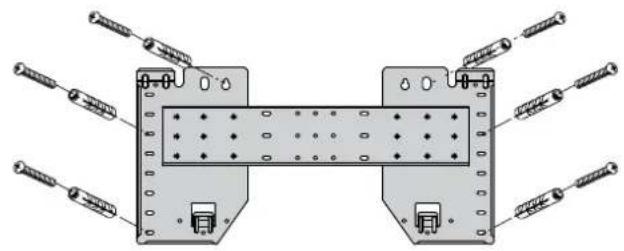

- Montare la dima sul muro fissandola saldamente con almeno 6 o più viti o tasselli ad espansione, di tipo adeguato alla consistenza della parete di fissaggio, attraverso i fori vicini al bordo della dima.

La dima deve essere fissata aderente alla parete, in posizione perpendicolare al pavimento e perfettamente orizzontale, il mancato rispetto di queste condizioni provoca il gocciolamento dell'acqua dalla bacinella di raccolta.

- Rimuovere l'involucro.

- L'unità FCW consente 4 possibilità di collegamento.

Per i collegamenti attraverso il muro, eseguire un foro con diametro di 70 mm, inclinato verso il basso di 5-10 mm.

Per i collegamenti verso i lati o il basso, togliere l'elemento pretranciato dell'involucro, posto in corrispondenza del passaggio dei tubi.

- Eseguire i collegamenti elettrici come indicato nello schema elettrico.

- Se si intende comandare il ventilconvettore con il pannello a filo PFW2 eseguire il collegamento con l'unità come indicato negli schemi elettrici: staccare dalla scheda elettronica dell'unità il connettore del ricevitore IR e collegarvi il connettore del pannello comandi. Il cavo è lungo 4 metri.

- Effettuare i collegamenti idraulici. Ripetute piegature dei tubi ne possono provocare la rottura. Sui tubi dell'unità è indicato il verso del flusso dell'acqua.

- Collegare il raccordo di scarico della condensa con la linea di drenaggio e verificarne il funzionamento.

- Isolare adeguatamente le tubazioni.

- Posizionare l'unità FCW sulla dima dopo aver passato i tubi attraverso il foro o nelle scanalature del muro. Verificare che il ventilconvettore sia "in bolla" sia in senso verticale che orizzontale.

- Quando tutte le operazioni sono

Predisporre l'impianto con attacchi piani. Effettuare i colle- gamenti idraulici utilizzando apposite guarnizioni. 1/2"F Øi 16mm 180° RM YES NO

state ultimate (collegamenti elettrici e idraulici, fissaggio del ventilconvettore e collegamento dello scarico condensa) chiudere il foro nel muro con materiale di riempimento.

• Sfiatare mediante l'apposita valvola lo scambiatore.
• Completare il rimontaggio dei componenti dell'unità facendo attenzione che residui dei materiali usati per l'installazione non blocchino la ventola o ostruiscano i filtri o le gliglie.
• Dopo l'installazione eseguire una prova di funzionamento del ventilconvettore.

Valvola di sfiato

Collegamenti elettrici


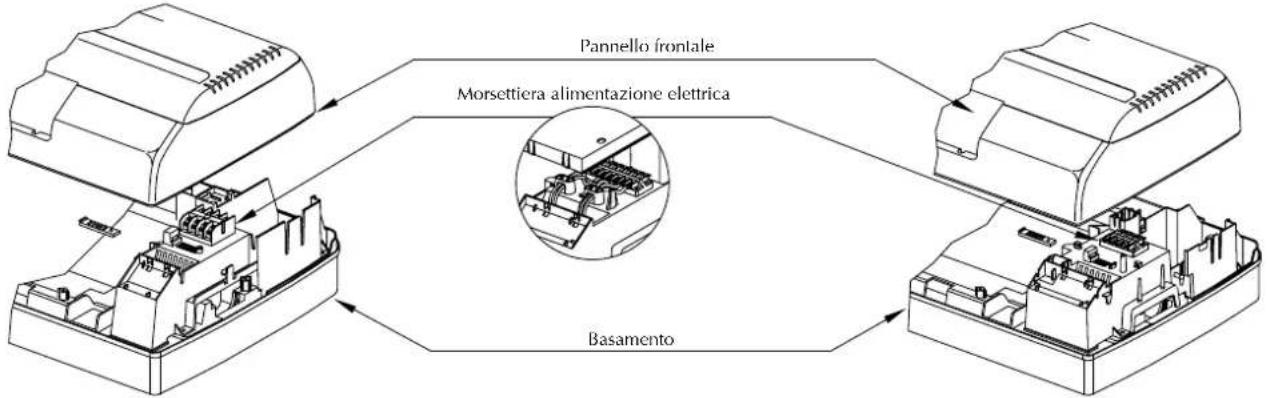

    A["Device Top Left"] --> B["Pannello frontale"]
    B --> C["Morsettiera alimentazione elettrica"]
    C --> D["Basamento"]
    D --> E["Device Bottom Right"]

ATTENZIONE: prima di effettuare qualsiasi intervento, assicurarsi che l'alimentazione elettrica sia disinserita.

L'unità deve essere collegata direttamente ad un attacco elettrico o ad un circuito indipendente.

Alimentare con tensione di 230V (±10%). Per proteggere l'unità contro i cortocircuiti, montare sulla linea di alimentazione un interruttore

Collegamenti elettrici ai ventilconvettori

onnipolare magnetotermico max. 2A 250V (CIRCUIT BREAKER) con distanza minima di apertura dei contatti di 3mm.

Il cavo elettrico di alimentazione deve essere del tipo H07 V-K oppure N07 V-K con isolamento 450/750V se incassato in tubo o canaletta. Per installazioni con cavo in vista usare cavi con doppio isolamento di tipo H5VV-F.

Per tutti i collegamenti seguire

gli schemi elettrici a corredo dell'apparecchio.

Assicurarsi che il cablaggio sia eseguito in conformità alle leggi e alle normative vigenti e al presente manuale.

Tutte le parti e i materiali forniti in cantiere devono essere conformi alle leggi e alle normative nazionali.

FCW213VN FCW212VN FCW313VN FCW312VN Motore Morsettiera Cavo di collegamento

FCW213V FCW212V FCW21VL FCW313V FCW312V FCW31VL Controllo con scheda elettronica a microprocessore Morsettiera Cavo di collegamento

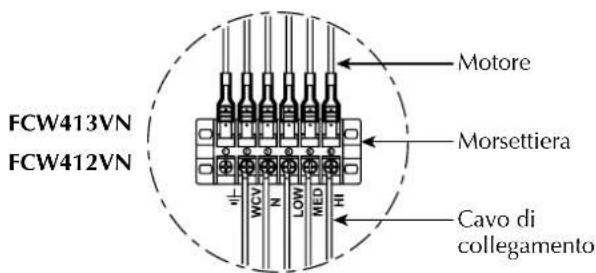

FCW413VN FCW412VN Motore Morsettiera Cavo di collegamento

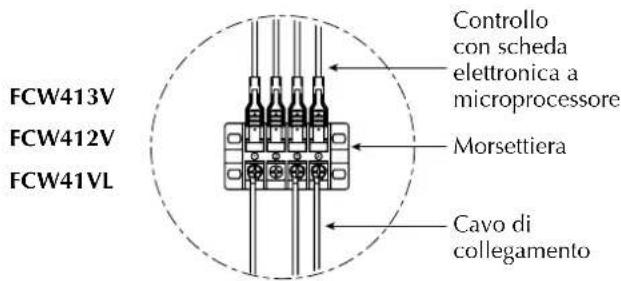

FCW413V FCW412V FCW41VL Controllo con scheda elettronica a microprocessore Morsettiera Cavo di collegamento

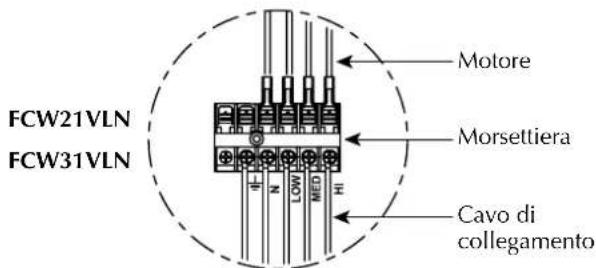

FCW21VLN FCW31VLN Motore Morsettiera Cavo di collegamento

	FCW_2VFCW_3VFCW_VL	FCW_2VNFCW_3VNFCW_VLN
IG 2A
Sez. cavi 1.5mm	2

FCW41VLN Motore Morsettiera Cavo di collegamento

ATTENZIONE

L'unità deve essere collegata a terra in modo affidabile; qualora fosse collegata in modo errato potrebbe provocare scariche elettriche o incendi.

- INSTALLAZIONE PANNELLO A FILO PFW2 (ACCESSORIO)

Accessorio indispensabile al funzionamento del ventilconvettore, in alternativa al telecomando TLW2, i due modelli di comando disponibili non possono coesistere.

Un pannello PFW2 può controllare un solo ventilconvettore.

Il pannello può essere fissato direttamente alla parete con due viti oppure ad una scatola elettrica rettangolare unificata a 3 moduli. Il cavo del pannello è lungo 4 metri ed è provvisto di un connettore (B) per il collegamento alla scheda elettronica del ventilconvettore come illustrato negli schemi elettrici.

Per installare il pannello a filo è necessario:

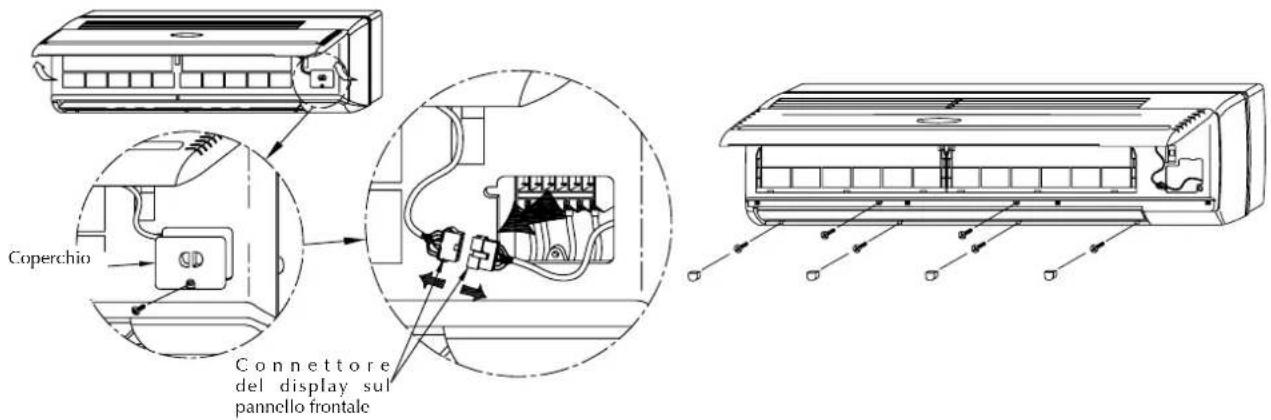

- scollegare dalla scheda elettronica interna del ventilconvettore il connettore (A) del ricevitore IR.

- collegare alla scheda, nel connettore rimasto vuoto, il connettore (B) del pannello a filo.

Il pannello PFW2 permette di impostare i parametri principali di funzionamento dell'apparecchio, tali parametri vengono visualizzati su di un display a cristalli liquidi facilitando così le operazioni di programmazione.

Evitare di installare il pannello in posizioni direttamente esposte ai raggi solari.

88 SENSOR ON/OFF TEMP AUTO HIGH MED FIB OOOI DRY HERT MODE TICKER FLOWING FEEP AERMEC -0

PFW2

Coperchio Connettore del display sul pannello frontale

Controllo con scheda elettronica a microprocessore Estrarre la scheda elettronica Connettore femmina KEY COM Connettore maschio del Pannello a filo Pannello a filo Cavo di collegamento del Pannello a filo

Dear customer,

- - - = Collegamenti da eseguire in loco

On-site wiring

FREDDO SYSTEM di Andrea Ghiraldini - Via Lavoratori Vittime Col du Mont, 19 - 11100 Aosta - Tel. [phone] - [e-mail]

PIEMONTE

ALESSANDRIA - ASTI - CUNEO

BELLISI srl - Corso Savona, 245 - 14100 Asti - Tel. [phone] - [e-mail]

BIELLA - VERCELLI

LOMBARDI SERVICES srl - Via Delle Industrie, 34 - 13856 Vigliano Biellese (BI) - Tel. [phone] - [e-mail]

NOVARA - VERBANIA (tutta la gamma esclusi split system)

AIR CLIMA SERVICE di Frascati Paolo & C. snc - Via Pertini, 9 - 21021 Angera (VA) - Tel [phone] - [e-mail]

NOVARA - VERBANIA (split system)

CI.ELLE.CLIMA snc di Naldi A. & C. - Via Per Cadrezzate, 11/C - 21020 Brebbia (VA)- Tel. [phone] - [e-mail]

TORINO

D.AIR srl Unipersonale - Via Chambery, 79/7/9 - 10142 Torino - Tel. [phone] - [e-mail]

TORINO (tutta la gamma esclusi split system)

EUROTECNIC srl - Via Don Caranzano, 7 - 10040 La Loggia (TO) - Tel. [phone] - [e-mail]

LIGURIA

GENOVA

BRINZO ANDREA E FIGLI snc - Via del Commercio, 27/C2 - 16167 Genova - Tel. [phone] - [e-mail]

IMPERIA

AERFRIGO di A. Amborno e C. snc - Via Z. Massa, 152/154 - 18038 Sanremo (IM) - Tel. [phone] - [e-mail]

LA SPEZIA

TECNOFRICO di Veracini Nandino - Via Lunense, 59 - 54036 Marina di Carrara (MS) - Tel. [phone] - [e-mail]

SAVONA

CLIMA COLD di Pignataro D. - Via Piave, 75 - 17031 Albenga (SV) - Tel. [phone] - [e-mail]

LOMBARDIA

MINUTI GIOVANNI - Via Federico Cainarca, 7 - 24058 Romano di Lombardia (BG) - Tel. [phone] - [e-mail]

BERGAMO (tutta la gamma esclusi split system)

ESSEBI di Sironi Bruno e C. sas - Via Locatelli, 18 - 24020 Ranica (BG) - Tel. [phone] - [e-mail]

BRESCIA

TERMOTECNICA di Vitali G. & C. snc - Via G. Galilei, 2 - Trav. I° - 25010 San Zeno Naviglio (BS) - Tel. [phone] - [e-mail]

F.LLI COBELLI di Cobelli Davide & C. snc - Via Tezze, 1 - 46040 Cavriana (MN) - Tel. [phone]- [e-mail]

MANTOVA (split system)

POLACCHINI ALBERTO - Via Medaglie d'Oro, 13 - 46025 Poggio Rusco (MN) - Tel. [phone] - [e-mail]

MILANO - LODI

CLIMA CONFORT di O. Mazzoleni - Via A. Moro, 113 - 20097 San Donato Milanese (MI) - Tel. [phone] - [e-mail]

CLIMA LODI di Sali Cristian - Via Felice Cavallotti, 29 - 26900 Lodi - Tel. [phone] - [e-mail]

CRIO SERVICE srl - Via Gallarate, 353 - 20151 Milano - Tel. [phone] - [e-mail]

AER SATIC srl - Via G. Galilei, 2 - int. A/2 - 20060 Cassina dè Pecchi (MI) - Tel. [phone] - [e-mail]

PAVIA

NUOVA TECNOTHERM srl - Corso Ugo la Malfa, 80 - 27029 Vigevano (PV) - Tel. [phone] - [e-mail]

VARESE (tutta la gamma esclusi split system)

AIR CLIMA SERVICE di Frascati Paolo & C. snc - Via Pertini, 9 - 21021 Angera (VA) - Tel. [phone] - [e-mail]

VARESE (split system)

CI.ELLE.CLIMA snc di Naldi A. & C. - Via Per Cadrezzate, 11/C - 21020 Brebbia (VA) - Tel. [phone] - [e-mail]

TRENTINO ALTO ADIGE

BOLZANO - TRENTO

SESTER F. snc di Sester A. & C. - Via E. Fermi, 12 - 38100 Trento - Tel. [phone] - [e-mail]

FRIULI VENEZIA GIULIA

PORDENONE

CENTRO TECNICO di Menegazzo srl - Via Conegliano, 94/A - 31058 Susegana (TV) - Tel. [phone] - [e-mail]

TRIESTE - GORIZIA

LA CLIMATIZZAZIONE TRIESTE srl - Via Colombara di Vignano, 4 - 34015 Zona Ind. Noghere Ospo Muggia (TS) - Tel. [phone] - info@laclimatizzazionetrie-

ste.it

UDINE

S.A.R.E. di Musso Dino - Corso S. Valentino, 4 - 33050 Fraforeano (UD) - Tel. [phone] - [e-mail]

VENETO

BELLUNO

FONTANA SOFFIRO srl - Via Sampoi, 68 - 32020 Limana (BL) - Tel. [phone] - [e-mail]

LEGNAGO

DE TOGNI STEFANO - Via De Nicola, 2 - 37045 Legnago (VR) - Tel. [phone] - [e-mail]

SERVIZI ASSISTENZA

PADOVA

CLIMAIR di F. Cavestro & C. srl - Via Austria, 21 - 35127 Padova -Tel. [phone] - [e-mail]

ROVIGO

FORNASINI MAURO - Via Sammartina, 18/A - 44040 Chiesuol del Fosso (FE) - Tel. [phone] - [e-mail]

TREVISO

CENTRO TECNICO di Menegazzo srl - Via Conegliano, 94/A - 31058 Susegana (TV) - Tel. [phone] - [e-mail]

VENEZIA

S.M. SERVICE srl - Via dell'Artigianato, 16 - 30030 Robenago di Salzano (VE) - Tel. [phone] - [e-mail]

MAG IMPIANTI di Giaculli Matteo - Via Moglio, 9 - 40044 Borgonuovo di Sasso Marconi (BO) - Tel. [phone] - [e-mail]

FERRARA

FORNASINI MAURO - Via Sammartina, 18/A - 44040 Chiesuol del Fosso (FE) - Tel. [phone] - [e-mail]

FORLÌ - RAVENNA - RIMINI

ALPI GIUSEPPE - Via N. Copernico, 100 - 47122 Forlì - Tel. [phone] - [e-mail]

MODENA (zona Modena Nord)

CLIMASERVICE snc di Golinelli Stefano & C. - Via Per Modena, 18/F - 41034 Finale Emilia (MO) - Tel. [phone] - [e-mail]

MODENA (zona Modena Sud)

AERSAT snc di Leggio M. & Lolli S. - Via Trinità, 1/1 - 41058 Vignola (MO) - Tel. [phone] - [e-mail]

PARMA

ALFATERMICA srl - Via Forno del gallo, 30/A - 43122 Parma - Tel. [phone]- [e-mail]

PIACENZA

AERSERVICE SNC di Testa Emanuele & Volongo Tommy - Via Castelleone, 9 - 26022 Castelverde (CR) - Tel. [phone] - [e-mail]

REGGIO EMILIA

ECOCLIMA srl - Via Maestri del lavoro, 14 - 42100 Reggio Emilia - Tel. [phone] - [e-mail]

TOSCANA

AREZZO

CLIMA SERVICE ETRURIA snc - Via G. Caboto, 69/71/73/75 - 52100 Arezzo - Tel. [phone] - [e-mail]

FIRENZE - PRATO

S.E.A.T. SERVIZI TECNICI srl - Via Aldo Moro, 25 - 50019 Sesto Fiorentino (FI) - Tel. [phone] - [e-mail]

GROSSETO

ACQUA e ARIA SERVICE srl - Via D. Lazzaretti, 8A - 58100 Grosseto - Tel. [phone] - [e-mail]

LIVORNO - PISA

SEA snc di Rocchi R. & C. - Via dell'Artigianato - Loc.Picchianti - 57121 Livorno - Tel. [phone] - [e-mail]

LUCCA - PISTOIA (tutta la gamma esclusi gli split system)

FRIGOTECNICA BENEDETTI snc. di Benedetti Giovanni & Matteo - Via E. Mattei, 721 - Z.I. Mugnano - 55100 Lucca - Tel. [phone] - [e-mail]

LUCCA - PISTOIA (split system)

A.P.S. IMPIANTI ELETTRICI snc di Andreuccetti S. & Santucci G. - Via Di Vorno, 9 A/7 - 55060 Guamo Capannori (LU) - Tel. [phone] - [e-mail]

MASSA CARRARA

TECNOFRIGO di Veracini Nandino - Via Lunense, 59 - 54036 Marina di Carrara (MS) - Tel. [phone] - [e-mail]

SIENA (tutta la gamma esclusi gli split system)

FRIGOTECNICA SENESE srl - Strada Cerchiaia, 42 - 53100 Siena - Tel. [phone] - [e-mail]

SIENA (split system)

GAGLIARDI ENZO - Via Massetana Romana, 52 - 53100 Siena - Tel. [phone] - [e-mail]

MARCHE

ANCONA - PESARO

AERSAT snc di Marchetti S. & Sisti F. - Via M. Ricci, 16/A - 60020 Palombina (AN) - Tel. [phone] - [e-mail]

ASCOLI PICENO - MACERATA

CAST snc di Antinori-Cardinali & Raccosta - Via Vittorio Valletta, 9 - 62012 Civitanova Marche (MC) - Tel. [phone] - [e-mail]

UMBRIA

PERUGIA

A.I.T. srl - Via dell'industria - Z.I. Molinaccio - 06135 Ponte San Giovanni (PG) - Tel. [phone] - [e-mail]

TERNI

TECNOCOLD snc di Piantoni Danilo e Oppo Benito - Via Pilastri, 4 - 05100 Marmore (TR) - Tel. [phone] - [e-mail]

ABRUZZO

CHIETI - L'AQUILA - PESCARA - TERAMO

PETRONGOLO ARIAN - Via Torremontanara, 46 - 66010 TorreVecchia Teatina (CH) - Tel. [phone] - [e-mail]

SERVIZI ASSISTENZA

LAZIO

FROSINONE - LATINA

MASTROGIACOMO AIR SERVICE - M. C. - P.zza Berardi, 16 - 03023 Ceccano (FR) - Tel. [phone] - [e-mail]

RIETI

TECNOCOLD snc di Piantoni Danilo e Oppo Benito - Via Pilastri, 4 - 05100 Marmore (TR) - Tel. [phone] - [e-mail]

ROMA (tutta la gamma esclusi gli split system)

TAGLIAFERRI 2001 srl - Via Guidonia Montecelio snc - 00191 Roma - Tel. [phone] - [e-mail]

ROMA (split system)

DUEG CLIMA di Giulio Giornalista - Via Campo Bruno, 46 - 00132 Roma - Tel. [phone] - [e-mail]

MARCHIONNI MARCO - P.zza dei Bossi, 16 - 00172 Centocelle (RM) - Tel. [phone] - [e-mail]

VITERBO

AIR FRIGO srl - Via Montegrappa, 44 - 00053 Civitavecchia (RM) - Tel. [phone] - [e-mail]

CAMPANIA

AVELLINO - SALERNO

SAIT srl - Via G. Deledda, 10 - 84010 San Marzano sul Sarno (SA) - Tel. [phone] - [e-mail]

CAPRI E ANACAPRI

COSTANZO CATALDO IMPIANTI S.a.s. - Via Tiberio, 7/F - 80073 Capri (NA) - Tel. [phone] - [e-mail]

ISOLE DI ISCHIA E PROCIDA

SIKURTERMOELETTRIK di Francesco Agnese -Via Cufa, 18 - 80070 Barano d'Ischia (NA) - Tel. [phone]

NAPOLI - CASERTA - BENEVENTO

AERCLIMA Sud srl - Via Nuova Toscanella, 34/c - 80145 Napoli - Tel. [phone] - [e-mail]

PUGLIA

BARI

F.LLI LEONE snc di Leone Vito & C. - Via Oliere e Saponiere Meridionali, 47 - 70056 Molfetta (BA)- Tel. [phone] - [e-mail]

LECCE

GRASSO VINCENZO - Zona P.I.P. Lotto n. 38 - 73052 Parabita (LE) - Tel. [phone] - [e-mail]

FOGGIA

CLIMACENTER di Amedeo Nardella - Via Celenza, 29/A - 71016 San Severo (FG) - Tel. [phone] - [e-mail]

TARANTO - BRINDISI

ORLANDO PASQUALE - Viale Di Vittorio, 42 - 74023 Grottaglie (TA) - Tel. [phone] - [e-mail]

BASILICATA

MATERA - POTENZA

AERLUCANA srl - Via De Martino, 39 - 75100 Matera - Tel. [phone] - [e-mail]

MOLISE

CAMPOBASSO - ISERNIA

PETRONGOLO ARIAN - Via Torremontanara, 46 - 66010 TorreVecchia Teatina (CH) - Tel. [phone] - [e-mail]

CALABRIA

CATANZARO - CROTONE - COSENZA

A.E.C. IMPIANTI TECNOLOGICI SRL - Via B. Miraglia, 60B/60C - 88100 Catanzaro - Tel. [phone] - [e-mail]

REGGIO CALABRIA

REPACI COSIMO - Via Feudo, 41 - 89135 Catona (RC) - Tel. [phone] - [e-mail]

REGGIO CALABRIA - VIBO VALENTIA

AMATO ANTONIO - Via F. Gullo, 7 - 88060 Guardavalle Marina (CZ) - Tel. [phone] - [e-mail]

SICILIA

MUREDDU L. di Mureddu Pasquale - Via Garigliano, 13 - 09122 Cagliari - Tel. [phone] - [e-mail]

SASSARI - NUORO - OLBIA - TEMPIO - OGLIASTRA

POSADINU SALVATORE IGNAZIO - Z.I. Predda Niedda Sud - Strada 40 - 07100 Sassari - Tel. [phone] - [e-mail]

EUROVENT CERTIFIED PERFORMANCE www.eurovent-certification.com

AERMEC partecipa al Programma EUROVENT: fCU

I prodotti interessati figurano sul sito www.eurovent-certification.com

I dati tecnici riportati nella presente documentazione non sono impegnativi.

AERMEC S.p.À. si riserva la facoltà di apportare in qualsiasi momento tutte le modifiche ritenute necessarie per il miglioramento del prodotto.
