MANUALE UTENTE Aqualtis AQXGD 149 S HA HOTPOINT-ARISTON

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Descrizione della macchina, 4-5

Pannello comandi

Come effettuare un ciclo di lavaggio, 6

Programme opzioni, 7

Tabella Programmi

Le opzioni di lavaggio

AQUALTIS

AQXGD 149 S

Detersivie biancheria, 8

Detersivo

Prepare la biancheria

Consigli di lavaggio

Sistema bilanciamento del carico

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

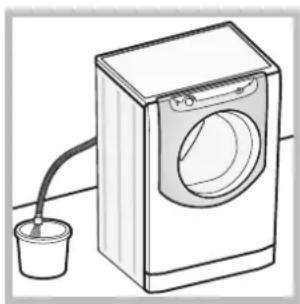

Apertura manuale della porta oblo

Manutenzione e cura, 10

Escludere acqua e corrente elettrica

Pulire la macchina

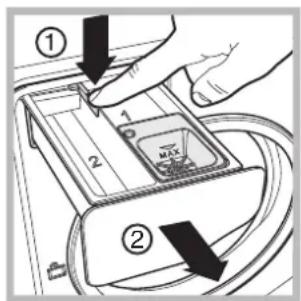

Pulire il cassetto dei detersivi

Curare il cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie erimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

Hotpoint

ARISTON

1

!E' importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contente quello libretto troverete,或者其他 alla garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavabiancheria, controllare che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

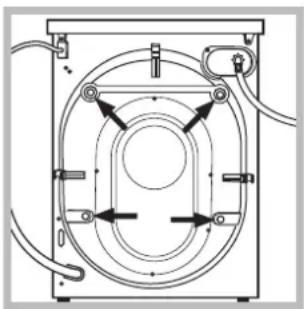

1. Rimuovere le 4 viti di protezione per il trasporto ed il relative distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenti nella busta.

3. Conservare tutti i pezioni; qualora la lavabiancheria dovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.

Gli imballaggi non sono gliacattoli per bambini.

Livellamento

1. Posizione r al lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri o mobili.

1. Compensare le irregularità svitando o avvitando i piedini finché la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi).

!Un accurato livellamento da stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.

In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare quello la lavabiancheria lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

! Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sua limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

1. Inserire la guarnizione A containuta nella busta nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

2. Fare attenuatione che nel tubo non ci siano né pieghene strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a bianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un technique autorizzato.
! Non utilizzato mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternatively,
appoggiare il tubo di
scarico al bordo di un
lavandino o di una
vasca, legando la guida
in dotazione al rubinetto (vedi figura).
L'estremita libera del tubo di scarico non
deve rimanere immersa
nell'acqua.

! è sconsigliato usare tubi di prolunga; se indispensableale, la prolunga deve averere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inseire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua normali di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fierco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fierco);
• la presa sia compatibile con la spina della macchina. In caso contrario far sostituire la presa o la spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

!A macchina installata, la presa della corrente deve essere facilemente raggiungibile.

! Non usare prolonghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L'Azienda declina agli responsabilità qualora Queste norme non vengano rispetto.

Dati tecnici

Modello	AQXGD 149 S
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 64,5
Capacità	da 1 a 9 kg
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri
Velocità di centrifuga	sino a 1400 giri al minuto
Programmi di controllo secondo la norma EN 60456	programma Cotone Bianchi; temperatura 60°C; effettuato con 9 kg di carico.
CE	Questa apparecchiaura è conforme alle seguenti Diretive Comunitarie: - 89/336/CEE del 03/05/89 (Compatible Elettromagnetica) e successive modificazioni - 2002/96/CE - 2006/95/CE (Bassa Tensione)

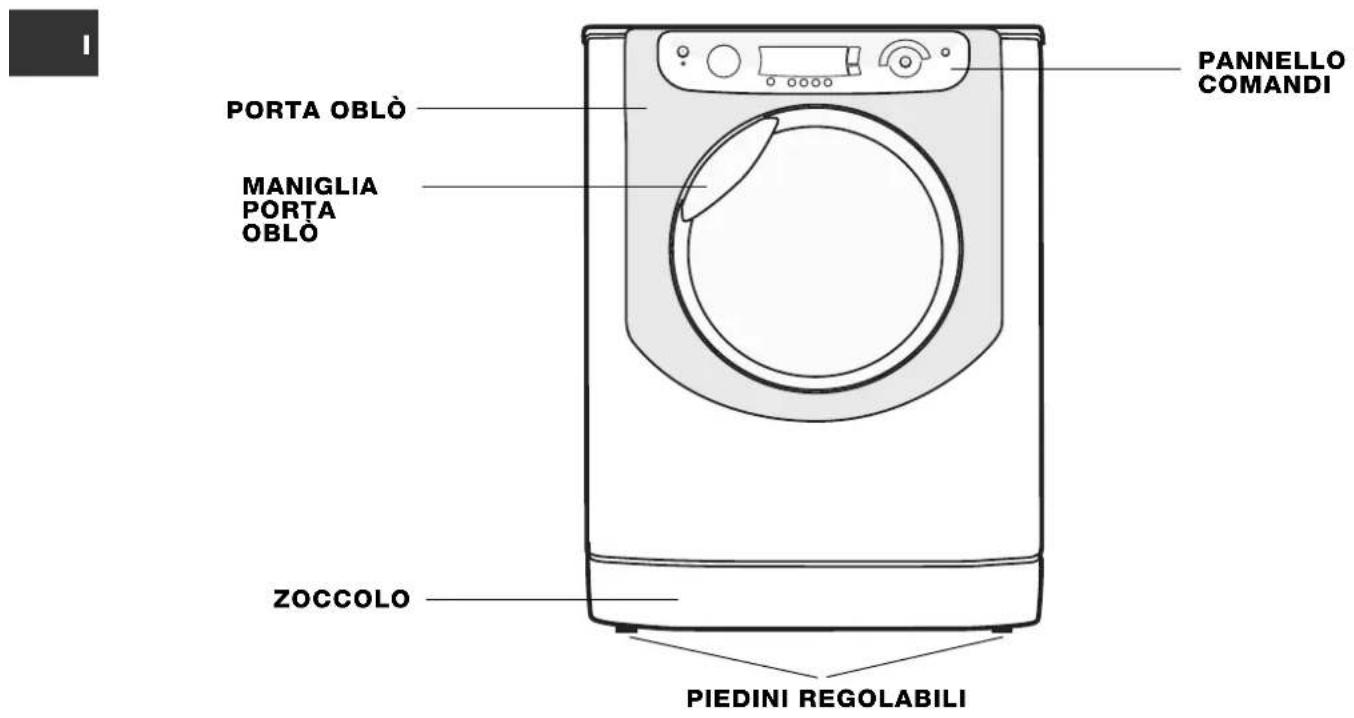

Descrizione della macchina

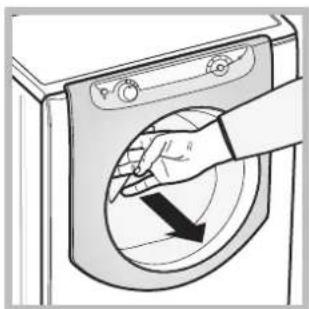

PORTA OBLO

Per aprire la porta obloutilizzare sempre l'apposita maniglia (vedi figura).

All'aperture della porta oblo si accende una luce che illumina il cestello.

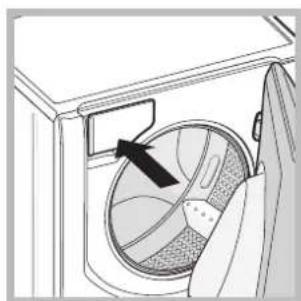

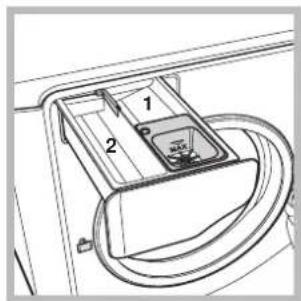

CASSETTO DEI DETERSIVI

Si trovall'internodela macchina e vi si accede aprendo la porta.

Per il dosaggio dei detersivi vedi il capitolo "Detersivie biancheria".

1. vaschetta per il prelavaggio: usare detersivo in polvere.
2. vaschetta per il lavaggio: usare detersivo in polvere o liquido. In quest'ultimo caso si raccomanda di versarlo immediatamente prima dell'avvio della lavabiancheria.

vaschetta per additivi: per ammorbidente o additivi liquidi. Si raccomanda di non superare mai il livello massimo indicato alla griglia e di diluire ammorbidenti concentrati.

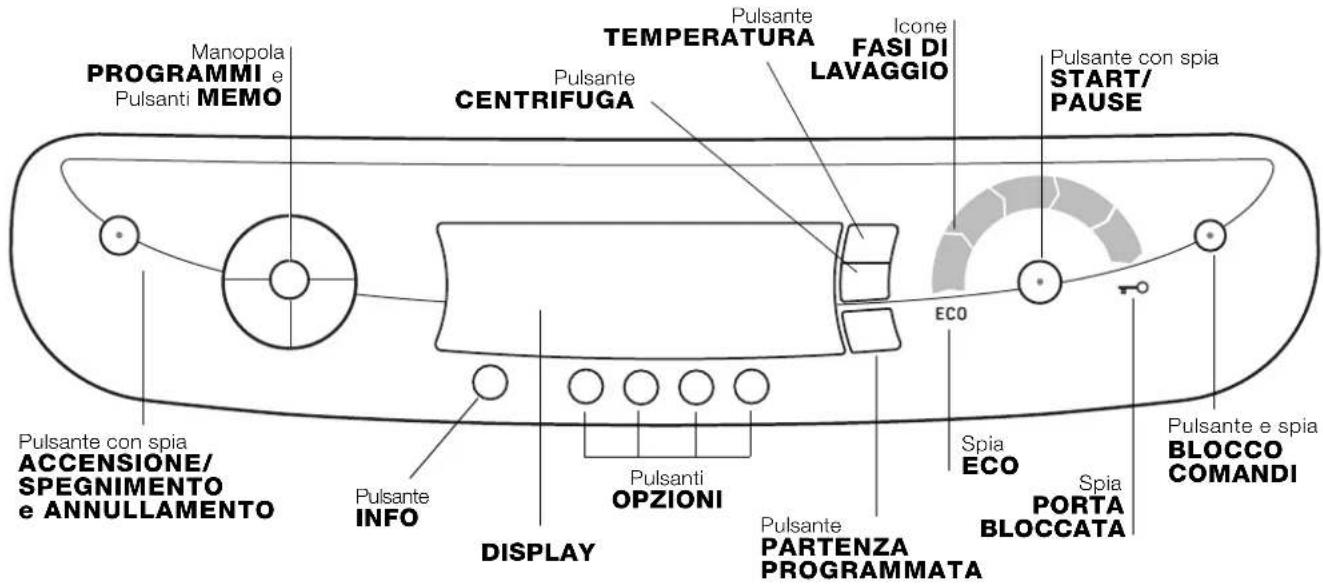

Pannello comandi

Pulsante con spia ACCENSIONE

SPEGNIMENTO e ANNULLAMENTO: premere brevamente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 2 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: più essere ruotata in entrambe le direzioni. Per impostare il programma più corretto vedi la "Tabella programmi".
Durante il lavaggio la manopola restaferma.

Pulsanti MEMO: tenere premuto uno dei pulsanti per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il relativo pulsante.

Pulsante TEMPERATURA: Premere per ridurre la temperatura: il valore vieneindicato nel display.

Pulsante CENTRIFUGA: Premere per ridurre o escludere del tutto la centrifuga: il valore viene indicato nel display.

Pulsante PARTENZA RITARDATA: Premere per impostare una partenza ritardata del programma prescelto. Il ritardo verrà individato nel display.

Pulsanti OPZIONI: Premendo il pulsante sul display comparirà il nome dell'opzione. L'accensione della relativa lunetta indica che l'opzione è stata selezionata.

Pulsante INFO: Premi il pulsante per visualizzare sul display le informazioni su programma e opzioni.

Icone FASI DI LAVAGGIO: si illuminano ad indicare l'avanzamento del ciclo (Lavaggio - Risciacquo - Centrifuga Scarico finale). La scritta END si illumina quando il ciclo è terminato.

Pulsante con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia lampeggerà con colore arancione. Se la spia "Porta Bloccata" è spenta, si può aprire la porta oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante.

Spia o PORTA BLOCCATA: indica che la porta oblo è bloccata. Per aprire la porta è necessarioMETTER il ciclo in pausa (vedi pagina seguente).

Pulsante e spia BLOCCO COMANDI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In quello modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona ECO si accenderà quando, modificando i parametri di lavaggio, si otterrà un risparnio di energia elettrica di almeno il 10% .

! Alla prima accensione verrà richiesto di SELECTIONARE LA LINGUA (Select Language apparirà sul display): premere il pulsante INFO sono a quando comparirà sul display la lingua desiderata. Attendere 5 secondi e la lingua verrà memorizzata. Se per erre si è memorizzata una lingua sbagliata, tenere premuti contemporaneamente i pulsanti INFO e PARTENZA RITARDATA per poter rientare nel menu di selezione lingua.

Come effettuare un ciclo di lavaggio

NOTA: la prima volta che si utilizes la lavabiancheria, effettuare un ciclo di lavaggio senza biancheria ma con detersivo impostando il programma cotone 90^ -,enza prelimavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante ① . Tutte le spie si accenderanno per 1 secondo e sul display comparirà la scritta OK; rimarra poi accesa fissa la spia del pulsante ① e la spia START/PAUSE lampeggerà.
2. CARICARE LA BIANCHERIA. Apire la porta oblo.

Caricare la biancheria facendo attenzione a non superare la quantità di caricoindicata nella tabella programmi della pagina seguente e nel display.

1. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Descrizione della macchina". Per consigli sul tipo di detersivo da utilizzato per agli ciclo premere il pulsante.
2. CHUIDERE LA PORTA OBLO'.
3. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI verso destra o versus sinistra fino a selezionare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà il livello di caricamento del cestello raccommandato e la durata del ciclo.
4. PERSONALIZZARE IL CICLO DI LAVAGGIO.

Agire sugli appositi pulsanti del pannello comandi:

Modificare la temperatura e/o la centrifuga.

La macchina selezione automaticamente la temperature e la centrifuga massime previste per il programma impostato e non possono pertanto essere aumento. Premendo il pulsante si riduce progressivement la temperature sino al lavaggio a freddo "OFF". Premendo il pulsante si riduce progressivement la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei pulsanti riportera i valori a quelli massimi previsti.

! Eccezione: selezionando il programma Cotone Bianchi la temperatura cui sono esseare aumentata sino a 90^
Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il pulsante relativo fina a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display appeare il symbolo Per rimuovere la partenza ritardata premere il pulsante fino a che sul display compare la scritta OFF; il symbolo si spegnerà.

a.Modificarelecaratteristichedel ciclo.

• Premere il pulsante per attivare l'opzione; sul display comparirà il nome dell'opzione e la lunetta corrispondente al pulsante si accenderà.
• Premere nuovamente il pulsante per disattivare l'opzione; sul display comaprirà il nome dell'opzione più OFF e la lunetta si spegnerà.

! Se l'opzione selezionata non è compatibile con il programma impostato, la lunetta lampeggerà e l'opzione non verrà attivata.

! Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la lunetta relativà alla prima opzione selezionata lampeggerà e verra attivata solo la seconda, la lunetta dell'opzione attivata si fisserà.
!Le opzioni possono variare il carico raccommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il pulsante START/PAUSE. La spia relativa si fisserà e la porta oblo si bloccherà (spia PORTA BLOCCATA accesa). Durante il lavaggio, sul display comparirà il nome della fase in corso e le icone relative alle fasi si illumineranno. Per cancellare un programma nelle un ciclo è in corso, mettere la lavabiancheria in pausa premendo il pulsante START/PAUSE; selezionare quando il ciclo desiderato è premere nuovamente il pulsante START/PAUSE. Per aprire la porta nelle un ciclo è in corso premere il pulsante START/PAUSE; se la spia PORTA BLOCCATA è spenta sare possibile aprire la porta. Premere nuovamente sul pulsante START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.
2. FINE DEL PROGRAMMA. Viene indicata alla scritta END accesa. La porta oblo si potra après immediatamente. Se la spia START/PAUSE lampeggia, premere il pulsante per terminare il ciclo. Apire la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il pulsante ©I ciclo verrà interrotto e la macchina si spegnerà.

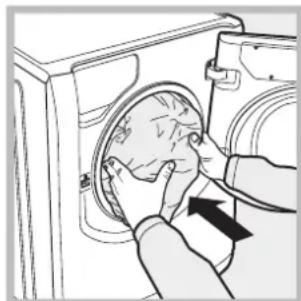

SACCHETTO PER TRAPUNTE, TENDE E CAPI DELICATI

Grazie allo speciale sacchetto fornito in dotazione, Hotpoint/Ariston ti consente di lavare ancche i loro capi più preziosi e delicati garantendo loro la massima protezione.

Si raccomanda di utilizzato in agli caso il sacchetto per il lavaggio di trapunte e piumini con federa esterna realizzata in materiale sintetico.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Detersivi		Carico max. (Kg)		Durata ciclo
				Lavagio	Ammorbi-dente	Normale	Con Mini carico
	Programmi per tutti i giorni
	COTONE BIANCHI	60° (Max 90°)	1400	●	●	9	4	E' possible controllare la durata dei programmi di lavaggio sui display.
	COTONE BIANCHI Bianchi e colorati delicati molto sporchi.	40° 1400		●	●	9	4
	COTONE COLORATI	40° 1400		●	●	9	4
	SINTETIC DELICATI	40° 800		●	●	4	2
	MIX 30: Per rinfrescare rapidamente capi molto sporchi (non indicato per lana, seta e capi da lavare a mano).	30° 800		●	●	3,5 1,5
	Programmi enerici
	COTONE con "PRELAVAGGIO": Per la rimozione di macchie ostinate. (Aggiungere il detersivo nell' apposito scomparto).	90° 1400		●	●	9	4
	SINTETIC RESISTENTI	60° 800		●	●	4	2
	Programmi speciali
	CAMICIE	40° 600		●	●	2	1
	SETA: Per capi in seta, viscosa, lingerie.	30° 0		●	●	2	1
	LANA: Per lana, cachemire, ecc.	40° 600		●	●	2	1
	PIUMINI:Per capi imbottiti in piuma d'oca.	30° 1200		●	●	3	1
	BIANCHERIA 7 GIORNI Per biancheria da lozzo e da bagno.	60° 1400		●	●	9	4
	Programmi parziali
	Risciacquo Cotone - 1400 -				●	9	4
	Risciacquo Delicati	-	800	-	●	4	2
	Centrifuga Cotone	-	1400	-	-	9	4
	Centrifuga Delicati	-	800	-	-	4	2
	Scarico	-	0	-	-	9	4

I dati riportati nella tabella hanno valoreindicativo.

Opzioni di lavaggio

Super Wash

Grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e all'impio di maggior tempo, tale opzione garantisce un lavaggio di alte performance.

! Non è attivabile sui programmi Mix 30', Seta, Lana, Piumini e Programmi Parziali.

Stirameno

Selezionando esta opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettura delle lente rotazioni del cestello; le spiè "Stirameno" e START/PAUSE lampeggeranno. Per terminare il ciclo premere il pulsante START/PAUSE o il pulsante "Stirameno".

Nel programma Seta la macchina terminerà il ciclo con la biancheria in amollo e la spia "Stirameno" lampeggerà. Per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante START/PAUSE o il pulsante "Stirameno".

Non èattivabile sui programmi Lana, Centrifuga.
resistenti, Centrifuga delicati e Scarico.

Extra Risciacquo

Selezionando esta opzione si augenta l'efficacia del risciacquo, e si assicurata la massima rimozione del detersivo. E' utile per pelli particolarmente sensibili ai detersivi. Si consiglia il suo utilizzo con la lavabiancheria a piano carico o con l'utilizzo di elevate dosi di detersivo.

Non è attivabile sui programmi Mix 30', Centrifuga resistenti, Centrifuga delicati e Scarico.

Mini carico

Si consiglia di usare esta funzione quando la biancheria da lavare è pari od inferiore alla meta del carico massimo consigliato (vedi Tabella programmi).

!Non èattivabile sui programmi Centrifuga resistenti, Centrifuga delicati e Scarico.

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, alla temperatura di lavaggio, dal grado di sporco e alla durezza dell'acqua.

Dosare bene il detersivo evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano I'equilibrio della natura.

Si consiglia di:

• usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio.
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
• usare detersivi liquidi delicati per lana e seta.

!Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Il detersivo deve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In quello caso non si può selezionare il ciclo Cotone con prelimavaggio.

Prepare la biancheria

!Spiegare bene i capi prima di caricarli.

• Suddividere la biancheria secondo il tipo di tessuto (simpolo sull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare le tasche e controllare i bottoni;
  Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camicia 150-200 gr.

Consigli di lavaggio

Camicie: utiliser l'apposto programma per lavare camicie di diversi tipo di tessuto e colore. Ne garantisce la massima cura.

Seta:utilizzare l'apposto programma per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

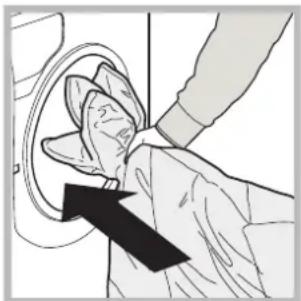

Tende: si raccomanda di piegarle e inserirle nel sacchetto fornito in dotazione. Utilizzare il programma "Seta".

Lana: Hotpoint/Ariston è l'unica lavabiancheria ad aver ottenuto il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana,anche quelli recanti I'etichetta "solo lavaggio a mano". Con il programma "Lana" si ha quindi I'assoluta tranquilità di lavare in lavatrice tutti i capi in lana con la garanzia delle migliorie performance.

Piumini: per lavare capi con imbottiture in piuma d'oca quali piumoni matrimoniali o singoli (non eccedenti i 3 kg. di peso), cuscini, giacche a vento utilizzato l'apposto programma "Piumini". Si raccomanda di caricare i piumini nel cestello ripiegandone i lembi verso l'interno (vedi figure) e di non superare i 3 / 4 di volume del cestello stesso. Per un lavaggio ottimale si raccomanda di utilizzato detersivo liquido da dosare nel cassetto detersivo.

Trapunte: per lavare trapunte con federa sintetica, utilizzare l'apposto sacchetto fornito in dotazione e impostare il programma "Piumini".

Biancheria da bagno e da fatto: esta lavabiancheria permette di lavare la biancheria di tutte la casa in un unico ciclo "Biancheria 7 giorni" che ottimizza l'utilizzo di ammorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l'utilizzo di detersivo in polvere.

Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e diutilizzare il programma Cotone con prelimavaggio.

Sistema bilanciamento del carico

Prima di agli concentrifiche, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la concentrifiche ad una velocità inferiore a quella prevista.

In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga.

Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo appearecchio è stato concepito esclusivamente per un uso di tipo domestico.
• La macchina deve essere usata solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
  Non forzare in nessun caso la porta I'oblo: potrebde danneggiarsi il meccanismo di sicurezza che protege da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se deve essere spostata, lavorare in due o tre persona con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblo

Nel caso non sia possibile après la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina alla presa di corrente.
2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come individato in figura.

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura).

1. utilizingando la linguetta
   indicata in figura tirare
   verso l'esterno dato a
   liberare il tirante in plastica
   dal fermo; tirarlo
   successivamente verso il
   basso dato a sentire un
   "click" che indica che la
   porta è sbloccata.

1. aprite la porta; nel caso non sia ancora possibile ripetete l'operazione.

2. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Escludere acquae corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della macchina e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Per estrarre il cassetto premere la leva (1) e tirarlo versuso I'esterno (2) (vedi figura).

Lavarlo除去l'acqua corrente;questa pulizia va effettuata frequentlymente.

Curare il cestello

• Lasciare sempre socchiusa la porta oblo per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina con l'ausilio di un giravite (vedi figura);

1. posizionare un contentore per raccogliere l'acqua che uscirà (circa 1,5 lt) (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura);

3. pulire accuramente l'interno;

4. riavitare il coperchio;
5. rimontare il pannello assicurandosi, prima di spingerlo.
   verso la macchina, di aver inserito i ganci nelle apposite
   asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Può accadere che la macchina non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

1

Anomalie:

La macchina non si accende.

Il ciclo di lavaggio non inizia.

La macchina non carica acqua.

La macchina carica e scarica acqua di continuo.

La macchina non scarica o non centrifuga.

La macchina vibra
molto durante lacentrifuga.

La macchina perde acqua.

Le icone relative alla "Fase in corso" lampeggiano velocamente contemporaneamente alla spia ACCENSIONE/SPEGNIMENTO.

Si forma troppa schiuma.

La porta della macchina rimane bloccata.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
  In casa non c'é corrente.

La porta oblo non è ben chiusa.
- Il pulsante START/PAUSE non è stato premuto.
Il rubinetto dell'acqua non è aperto.

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  In casa manca l'acqua.
  Non c' e sufficiente pressione.

• Il pulsante START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").
  L'estremita del tubo di scarico è immersa nell'acqua (vedi "Installazione").

• Se l'abitazione si trovaagli ultimi piani di un edificio, è possibile che si verificchino fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Lo scarico a muro non ha lo sfiato d'aria.

• Il programma non preve de lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi "Programmi e opzioni").

• É attiva la opzione "Stira meno": per completeness il programma premere il pulsante START/PAUSE (vedi "Programmi e opzioni").

• Il tubo di scarico è piegato (vedi "Installazione").
  La conduttura di scarico o ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La macchina non è in piano (vedi "Installazione").
• La macchina è stretta tra mobili e muro (vedi "Installazione").

• Il carico è sbilanciato (vedi "Descrizione della macchina").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Spagnere la macchina e togliere la spina alla presa, attendere circa 1 minuto quindi riaccenderla.

Se I'anomalia persiste, chiamare I'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esseri la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
  Il dosaggio è stato eccessivo.

• Eseguire la procedura di sblocco manuale (vedi "Precauzioni e consigli").

! Se dopo quiste verifiche il problema persistsente, chiudere il rubinetto dell'acqua, specnere la macchina e chiamare l'Assistenza.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedi);
• Riaviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

In caso di errata installationo uso non corretto potrete assere chiamati al pagamento dell'intervento.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di series (S/N).

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaore Telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

GB

English

Contents

Installation, 14-15
