HTE330 - Sistema home cinema SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema home cinema
Marca	Samsung
Modello	HTE330
Dimensioni (L x A x P)	430 x 61 x 230 mm
Peso (unità principale)	2,04 kg
Potenza di uscita totale	Anteriori: 35 W x 2, Centrale: 95 W, Surround: 35 W x 2, Subwoofer: 95 W
Impedenza degli altoparlanti	3 Ω
Risposta in frequenza (altoparlanti anteriori/surround/centrale)	140 Hz ~ 20 kHz
Risposta in frequenza (subwoofer)	20 Hz ~ 160 Hz
Livello di pressione sonora (altoparlanti anteriori/surround/centrale)	86 dB/W/M
Livello di pressione sonora (subwoofer)	88 dB/W/M
Tipi di dischi compatibili	DVD-Video, DVD±R/±RW, CD audio, CD-R/RW, CD dati (MP3, WMA, JPEG, DivX)
Formati audio supportati	MP3 (80~320 kbit/s), WMA (56~128 kbit/s), AC3 (128~384 kbit/s)
Formati video supportati	DivX 3.11~5.1, WMV V1~V7
Connettività	Porta USB frontale, ingresso AUX (RCA), uscita video composita, uscita video componente (Y, Pb, Pr), antenna FM
Funzioni audio	Dolby Pro Logic II (Music, Movie, Matrix, Prologic), DSP/EQ (Pops, Jazz, Rock, Studio, Club, Hall, Movie, Church), P.BASS, S.VOL, GIGA Sound, Sincronizzazione audio (0~300 ms)
Accessori forniti	Telecomando, pile (AAA), antenna FM, cavo video composito
Sicurezza	Non esporre alla pioggia o all'umidità. Scollegare in caso di temporale. Non aprire l'apparecchio. Utilizzare una presa con messa a terra.
Manutenzione e pulizia	Pulire l'apparecchio con un panno morbido e asciutto. Pulire i dischi con un panno morbido leggermente umido (acqua saponata delicata), strofinando dal centro verso l'esterno.
Ricambi e riparabilità	Contattare il servizio clienti Samsung. Nessuna parte riparabile dall'utente.

Domande frequenti - HTE330 SAMSUNG

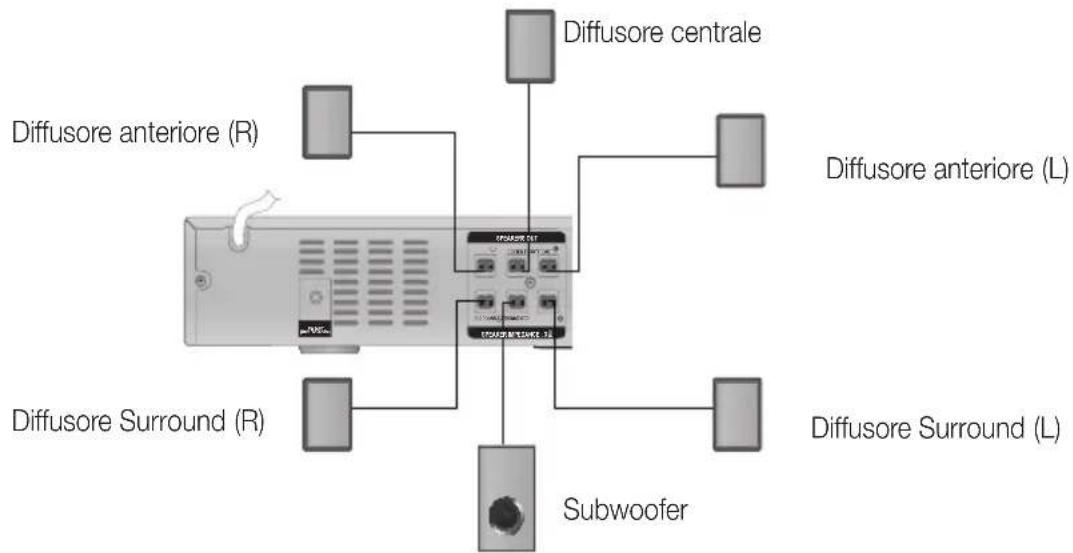

Come collegare gli altoparlanti al sistema HTE330 ?

Collegare ciascun altoparlante alla parte posteriore dell'apparecchio facendo corrispondere i colori delle spine e delle prese. Rispettare le polarità. Per maggiori dettagli, consultare il capitolo Collegamento degli altoparlanti del manuale.

Perché il telecomando non funziona ?

Verificare che le pile siano installate correttamente e non scariche. Assicurarsi di essere a meno di 7 metri dall'apparecchio e nell'angolo di rilevamento. Se il problema persiste, sostituire le pile con altre nuove (tipo AAA).

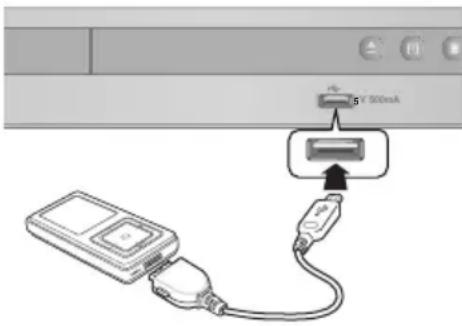

Come leggere file da una chiavetta USB ?

Collegare la chiavetta USB alla porta frontale dell'apparecchio. Premere il tasto FUNCTION fino a selezionare USB. Usare i tasti freccia per scegliere Musica, Foto o Video, quindi premere INVIO. Per rimuovere la chiavetta in sicurezza, premere il tasto giallo (C) e attendere la visualizzazione di REMOVE prima di scollegare.

Come preimpostare stazioni radio FM ?

Selezionare FM con il tasto FUNCTION. Sintonizzare la stazione desiderata in modalità manuale o automatica. Premere TUNER MEMORY, quindi usare i tasti TUNING/CH per scegliere un numero di preselezione (da 1 a 15). Premere di nuovo TUNER MEMORY per confermare.

Cosa fare se l'immagine non viene visualizzata sul televisore ?

Verificare che il cavo video (composito o componente) sia collegato correttamente. Assicurarsi che il televisore sia impostato sull'ingresso giusto. Se si utilizza l'uscita componente, verificare che la modalità scansione progressiva sia attivata (premere P.SCAN per 5 secondi). Consultare il capitolo Collegamento dell'uscita Video Out.

Come regolare il suono surround (Dolby Pro Logic II) ?

Premere il tasto FL II del telecomando per scegliere tra MUSIC, MOVIE, PROLOG, MATRIX o STEREO. Per un suono 5.1, selezionare MATRIX. Notare che questa funzione è disponibile solo in modalità stereo.

Come registrare un CD audio su una chiavetta USB ?

Inserire il CD audio e collegare la chiavetta USB. Premere brevemente USB REC per registrare la traccia in corso, o tenerlo premuto per registrare l'intero disco. La registrazione si arresta premendo STOP. I file vengono salvati nella cartella RECORDING in formato MP3. Non scollegare la chiavetta durante la registrazione.

Come ripristinare il sistema HTE330 alle impostazioni di fabbrica ?

In assenza di disco, tenere premuto il tasto STOP (■) del telecomando per più di 5 secondi. Il display mostra INIT e tutte le impostazioni tornano ai valori predefiniti. Attenzione, questa operazione cancella tutte le impostazioni personalizzate.

Cosa fare in caso di condensa all'interno dell'apparecchio ?

Se l'apparecchio è stato esposto a una temperatura fredda, attendere circa 2 ore a temperatura ambiente prima di utilizzarlo. In caso di condensa, rimuovere il disco e lasciare l'apparecchio acceso per 1-2 ore fino a scomparsa.

Come pulire un disco graffiato o sporco ?

Usare un panno morbido leggermente umido (acqua saponata delicata). Strofinare delicatamente dal centro verso l'esterno del disco. Non usare solventi (benzene, diluenti). Evitare di toccare la superficie di lettura.

MANUALE UTENTE HTE330 SAMSUNG

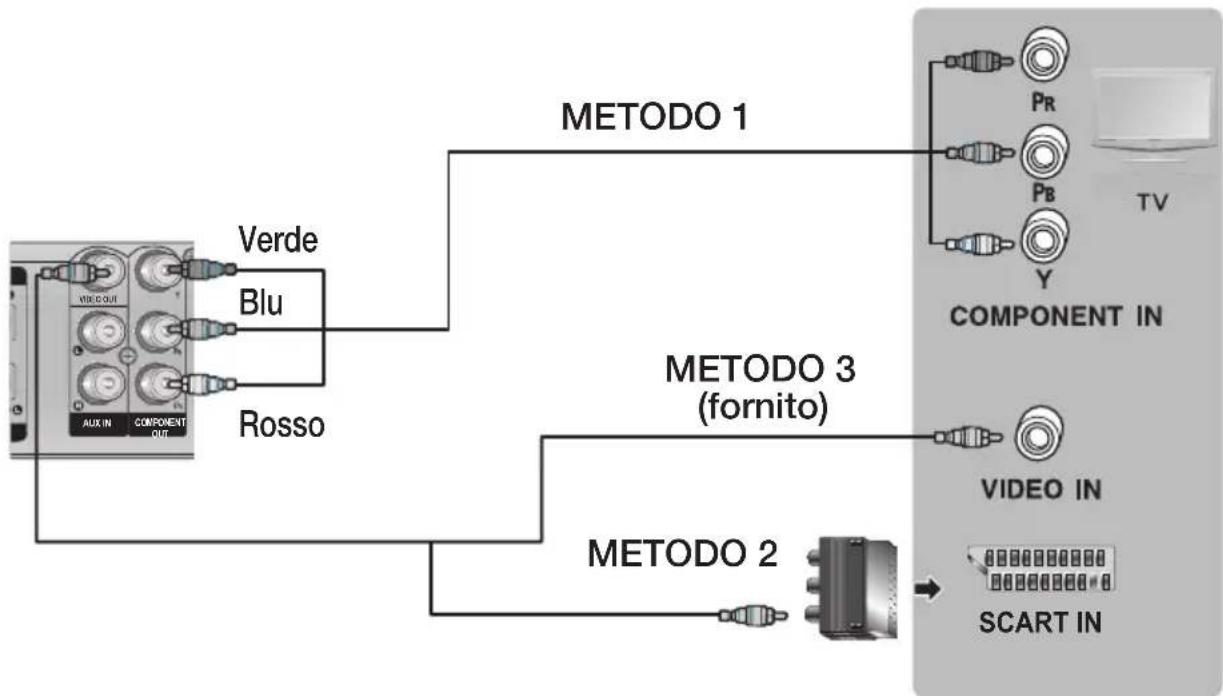

Se il televisore è dotato di ingresso SCART, collegare il cavo video fornito tra il connettore VIDEO OUT sul retro del prodotto e il connettore VIDEO sull'adattatore SCART, quindi collegare il connettore dell'adattatore SCART al connettore SCART IN sul televisore.

Sistema Home Entertainment digitale manuale utente

Immagina le possibilità

Grazie per avere acquistato questo prodotto Samsung. Per ricevere un servizio più completo, registrare il prodotto all'indirizzo

www.samsung.com/register

Avvertenze per la sicurezza

PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE).

ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO

	ATTENZIONERISCHIO DI SCOSSE ELETTRICHENON APRIRE
Questo simbolo indica la presenza di "tensione pericolosa" all'interno del prodotto, che comporta il rischio di scosse elettriche o lesioni.	ATTENZIONE :PER EVITARE SCOSSE ELETTRICHE, INSERIRE A FONDO LO SPINOTTO PIÙ LARGO DELLA SPINA NELLA RELATIVA PRESA.	Questo simbolo indica istruzioni importanti che accompagnano il prodotto.

AVVERTENZA

- Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità.

ATTENZIONE

• Non schizzare o sgocciolare liquidi sull'apparecchio e non porre su di esso oggetti contenenti liquidi, come ad esempio vasi.
• Poiché la presa di rete viene utilizzata per scollegare l'apparecchio, deve essere facilmente accessibile in qualsiasi momento.
• Questa apparecchiatura deve essere sempre collegata a una presa di rete con collegamento a terra.
• Per scollegare l'apparecchio dalla corrente è necessario estrarre la spina dalla presa; perciò la presa dovrà essere facilmente accessibile.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LÁSER CLASE 1

PRODOTTO LASER DI CLASSE 1

Questo lettore CD è classificato come prodotto LASER DI CLASSE 1.

L'utilizzo di comandi, regolazioni o funzioni che si riferiscono a procedure diverse da quelle specificate può provocare l'esposizione a radiazioni pericolose.

ATTENZIONE

- UN RAGGIO LASER INVISIBLE VIENE EMESSO NEL CASO IN CUI L'APPARECCHIO VENGA APERTO CON IL SISTEMA DI INTERBLOCCO NON FUNZIONANTE IN MODO CORRETTO, O ESCLUSO. EVITARE LA DIRETTA ESPOSIZIONE AL RAGGIO LASER.

Precauzioni

• Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto.
• Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione (7,5 - 10 cm).
• Non sistemare il prodotto su amplificatori o altri dispositivi che potrebbero diventare caldi. Assicurarsi che le aperture di ventilazione non siano coperte.
  • Non appoggiare oggetti sopra il prodotto.
• Prima di spostare il prodotto, verificare che non contenga nessun disco.
• Per scollegare completamente il prodotto dall'alimentazione, staccare la spina di alimentazione dalla presa a muro, in particolare quando non viene usato per un lungo periodo di tempo.
• Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare il prodotto.
• Non esporre il prodotto alla luce diretta del sole o altre fonti di calore. Questo potrebbe condurre a surriscaldamento e malfunzionamento del prodotto.
• Tenere il prodotto lontano da fonti di umidità e calore eccessivo e da apparecchi che generano un forte campo magnetico o elettrico (ad es. diffusori).
• In caso di malfunzionamento del prodotto, scollegare il cavo di alimentazione dalla presa di corrente.
• Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale.
• Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi condensa. In inverno, se si trasporta il prodotto, attendere circa 2 ore prima di utilizzarlo, in modo che ritorni a temperatura ambiente.
• Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici.

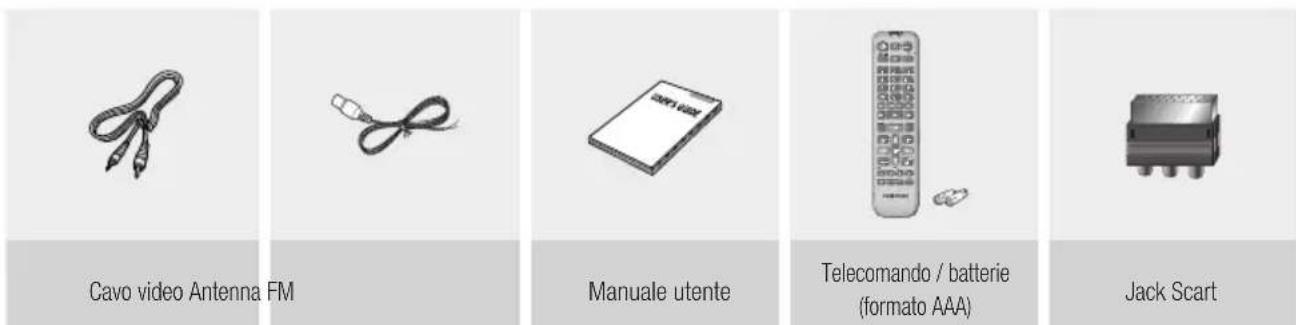

Accessori

Controllare di seguito gli accessori forniti.

Precauzioni per la manipolazione e la conservazione dei dischi

I graffi sui dischi, anche piccoli, possono ridurre la qualità dell'audio e dell'immagine o far "saltare" i dischi. Prestare particolare attenzione a non graffiare i dischi.

Manipolazione dei dischi

• Non toccare il lato di riproduzione del disco.
- Tenere il disco per i bordi, senza toccare la superficie con le dita.
- Non incollare carta o nastro adesivo sui dischi.

Conservazione dei dischi

• Non conservare alla luce diretta del sole
- Conservare in un luogo fresco e ventilato
- Conservare in una custodia di protezione pulita. Conservare in posizione verticale.

NOTA

■Non sporcare i dischi.

■Non caricare dischi crepati o graffiati.

Manipolazione e conservazione dei dischi

Se sul disco sono presenti impronte o sporcizia, pulirlo con un detergente delicato diluito in acqua e asciugarlo con un panno morbido.

- Pulire i dischi strofinando delicatamente dall'interno all'esterno

NOTA

Il contatto di aria calda con le parti fredde all'interno del prodotto può provocare condensa. Se si forma condensa all'interno, il prodotto potrebbe non funzionare correttamente. In questo caso, rimuovere il disco e lasciare il prodotto acceso per una o due ore, senza eseguire alcuna operazione.

Licenza

- Dolby e il simbolo della doppia D sono marchi registrati di Dolby Laboratories.

• INFORMAZIONI SUI VIDEO DIVX: DivX® è un formato video digitale creato da DivX, LLC, una consociata di Rovi Corporation. Questo è un dispositivo ufficiale DivX Certified® che riproduce video DivX. Per ulteriori informazioni e per gli strumenti software per la conversione dei file in video DivX, visitare il sito divx.com.
• INFORMAZIONI SUI DIVX VIDEO ON DEMAND: Questo dispositivo DivX Certified® deve essere registrato per consentire la riproduzione dei film DivX video on demand (VOD) acquistati. Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di impostazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la registrazione.
  • DivX Certified® per riprodurre video DivX®.
• DivX®, DivX Certified® e i loghi ad essi associati sono marchi di Rovi Corporation o delle sue consociate e sono utilizzati su licenza.
• Protetto da uno o più dei seguenti brevetti USA: 7,295,673; 7,460,668; 7,515,710; 7,519,274.
• Questo prodotto utilizza alcuni programmi software distribuiti da Independent JPEG Group.
• Questo prodotto utilizza alcuni programmi software distribuiti da OpenSSL Project.

Copyright

© 2012 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

Protezione contro la copia

- Molti dischi DVD sono codificati con una protezione contro la copia. Per questo motivo, il prodotto deve essere collegato direttamente al televisore, non a un videoregistratore. Con i dischi DVD protetti contro la copia, il collegamento a un videoregistratore produce un'immagine distorta.

Indice

INFORMAZIONI SULLA SICUREZZA

2

OPERAZIONI PRELIMINARI

7

COLLEGAMENTI

13

CONFIGURAZIONE

18

2 Avvertenze per la sicurezza
3 Precauzioni
3 Accessori
4 Precauzioni per la manipolazione e la conservazione dei dischi
4 Licenza
4 Copyright
4 Protezione contro la copia

7 Icone utilizzate nel manuale

7 Tipi di dischi e caratteristiche

10 Descrizione
10 Pannello anteriore

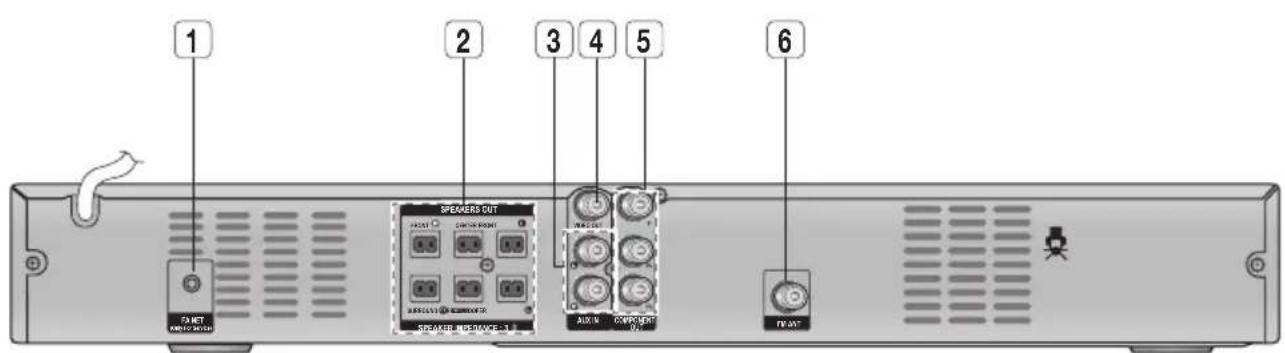

11 Pannello posteriore

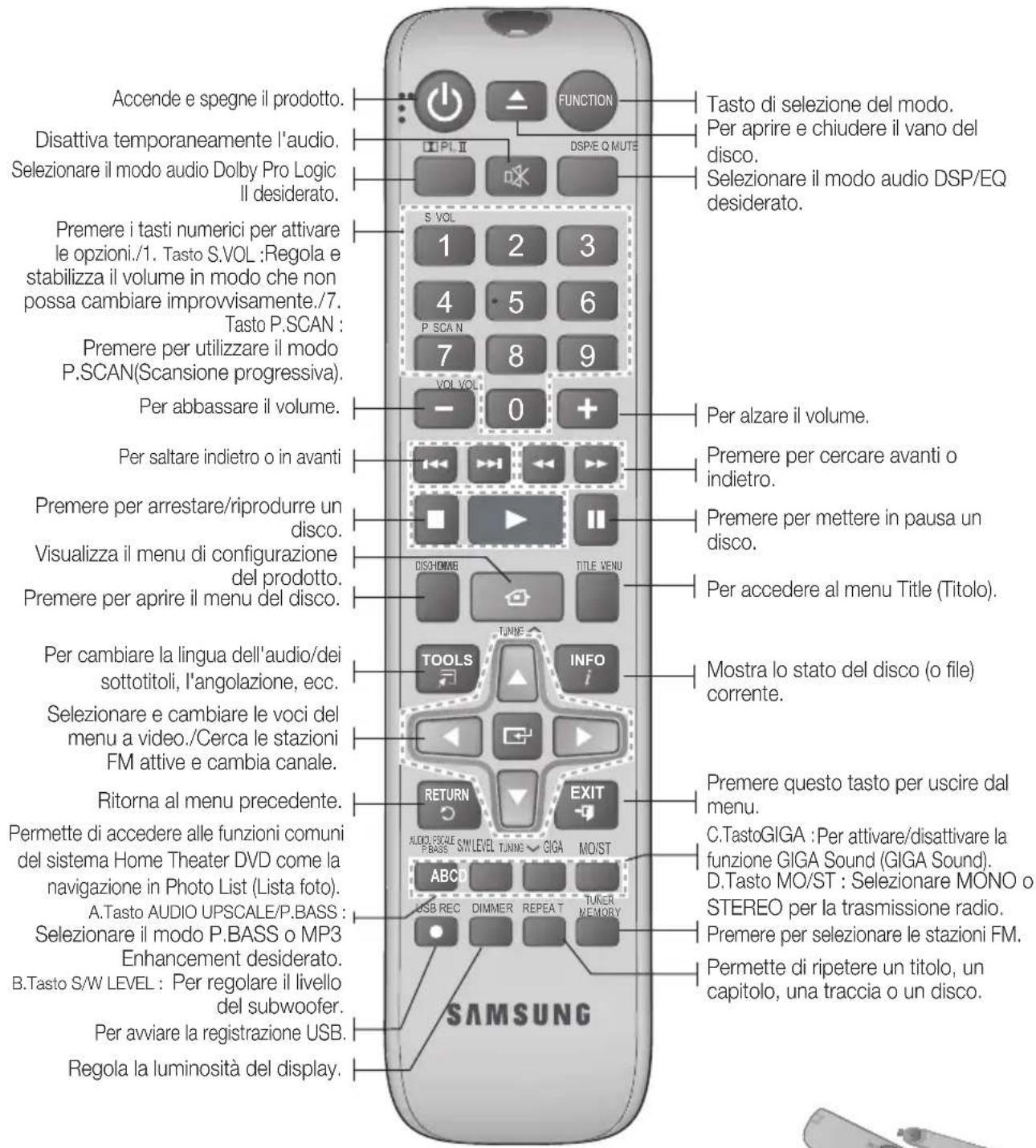

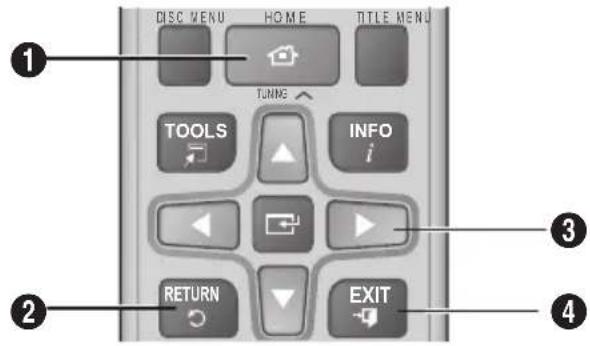

12 Telecomando

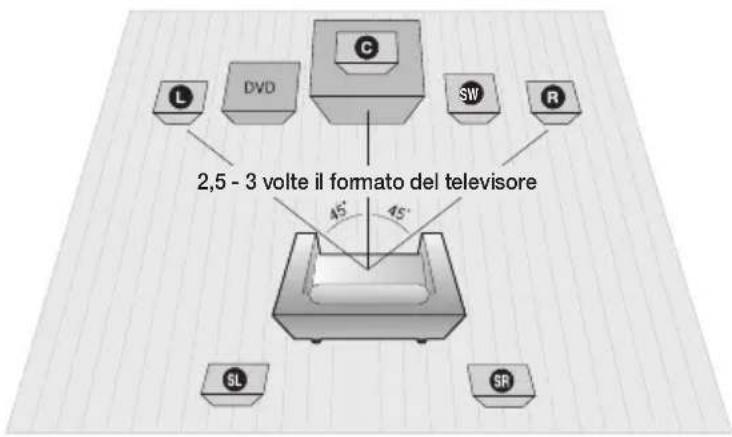

13 Collegamento dei diffusori
15 Collegamento dell'uscita video al televisore
16 Collegamento dell'antenna FM

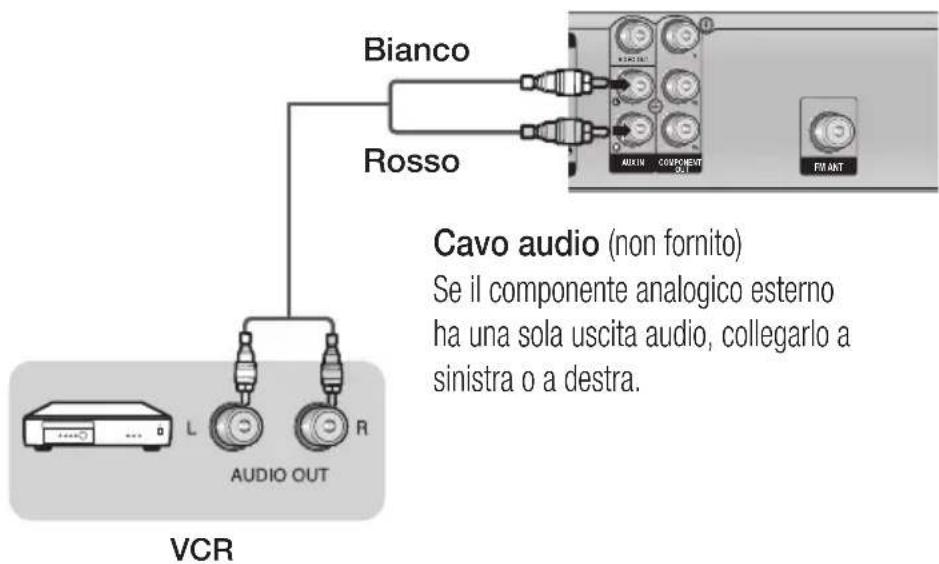

17 Collegamento dell'audio da apparecchi esterni

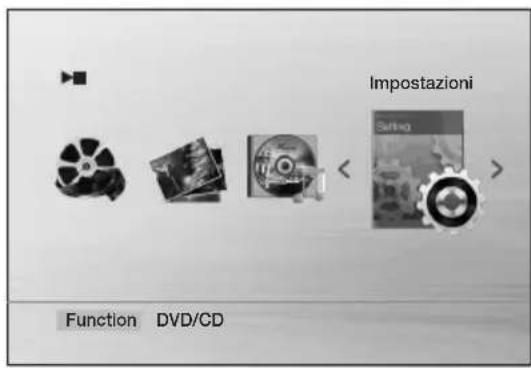

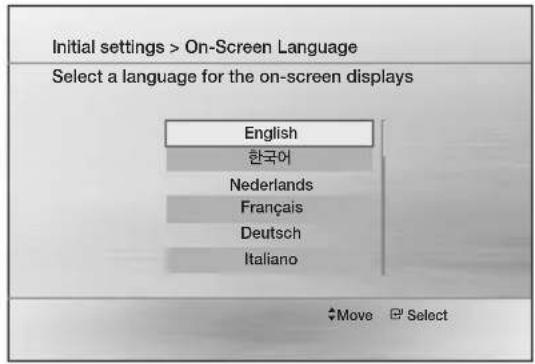

18 Operazioni preliminari (impostazioni iniziali)
18 Impostazione del menu di configurazione
19 Display
19 Formato del televisore
19 Segn. uscita video
19 Audio

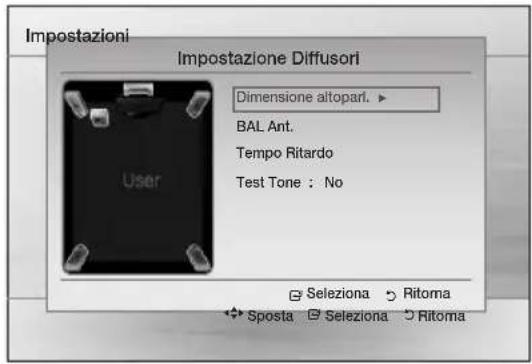

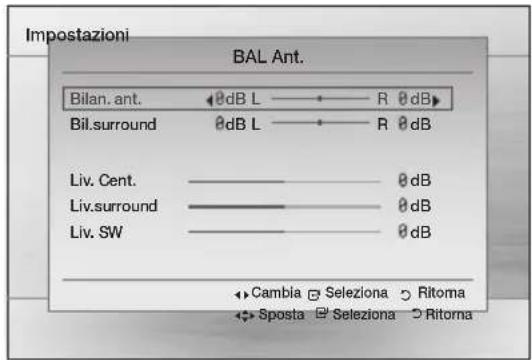

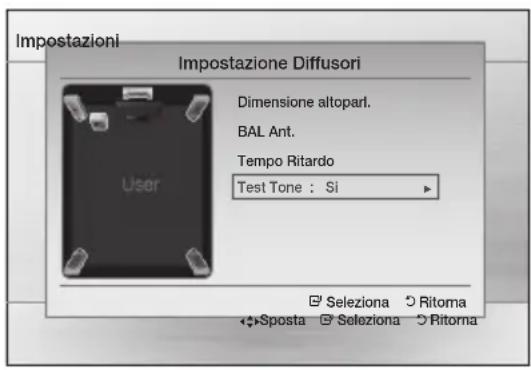

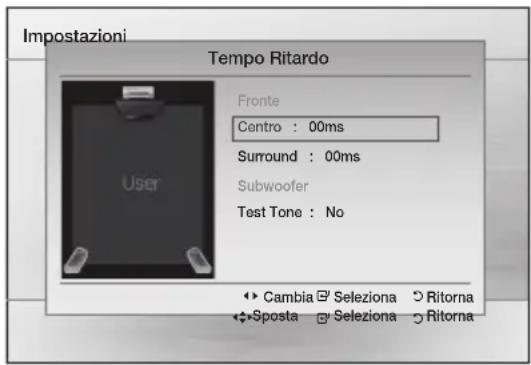

19 Impostazione Diffusori
20 DRC (compressione del livello audio)
20 SINC. AUDIO

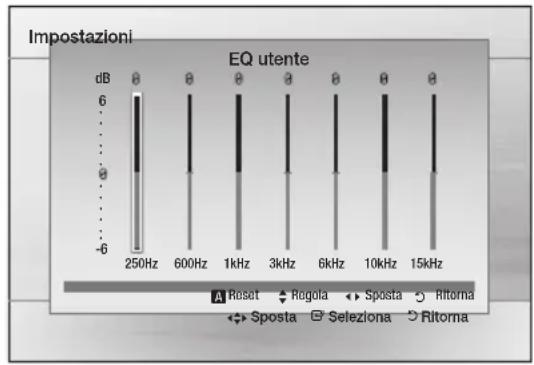

20 EQ utente
20 Sistema
20 Impostazioni iniziali
20 Registrazione DivX(R)
21 Lingua
21 Sicurezza
21 Livello Blocco
21 Cambio password
21 Supporto
21 Informazioni sul prodotto

FUNZIONI DI BASE

21

21 Riproduzione di un disco

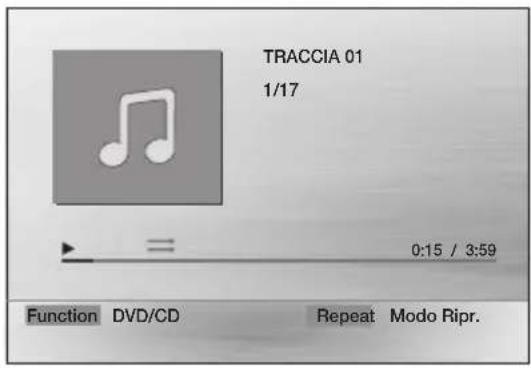

22 Riproduzione di CD audio (CD-DA)/MP3/WMA

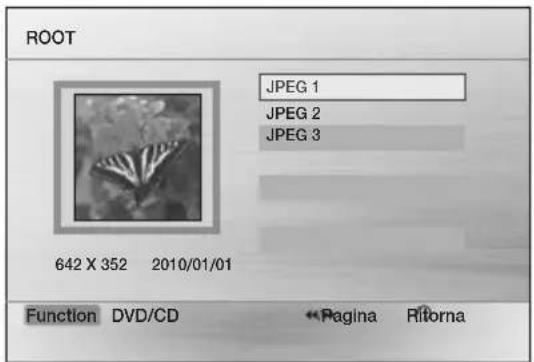

22 Riproduzione di file JPEG

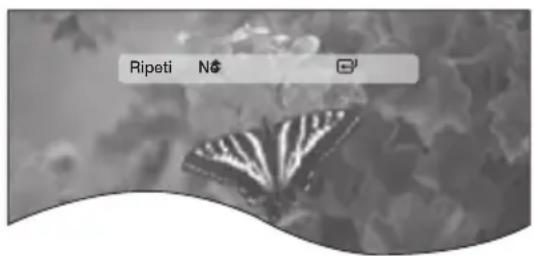

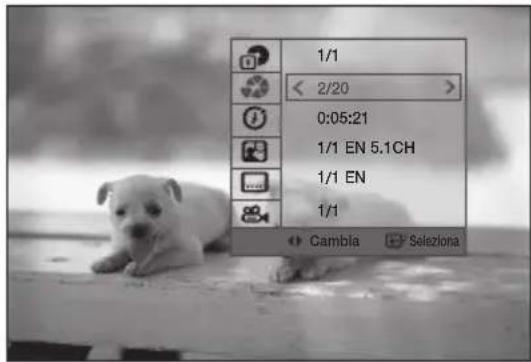

23 Utilizzo della funzione di riproduzione
26 Modo audio
28 Radio

FUNZIONI AVANZATE

29

29 Funzione USB
29 Registrazione USB

ALTRE INFORMAZIONI

30

30 Risoluzione dei problemi
31 Elenco codici lingue
32 Specifiche
33 Licenza OpenSSL

• Le figure e le illustrazioni del presente Manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
  • Può essere richiesto un rimborso nel caso in cui

a. l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale)

b. l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale).

- L'importo di tale rimborso verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

Operazioni preliminari

Icone utilizzate nel manuale

Prima di leggere il manuale utente, tener presente le seguenti indicazioni.

Icona Termine Definizione
	DVD	Indica una funzione disponibile per i dischi DVD-Video o DVD ± R/ ± RW registrati e finalizzati in modo Video.
	CD	Indica una funzione disponibile per i CD di dati (CD DA, CD-R/-RW).
	MP3	Indica una funzione disponibile per i dischi CD-R/-RW.
	JPEG	Indica una funzione disponibile per i dischi CD-R/-RW.
	DivX	Indica una funzione disponibile per i dischi MPEG4. (DVD ± R/ ± RW, CD-R/-RW)
	ATTENZIONE	Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano annullate.
	NOTA	Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il funzionamento dell'unità.
	Tasto di scelta rapida	Consente un accesso diretto e facile alla funzione premendo l'apposito tasto sul telecomando.

Tipi di dischi e caratteristiche

Codice regionale

Il prodotto e i dischi sono codificati in base alla regione. Per poter riprodurre un disco, i codici regionali devono corrispondere. Se i codici non corrispondono, il disco non viene riprodotto.

Tipo di disco	Codice regionale	Area
DVD-VIDEO		USA, territori USA e Canada
		Europa, Giappone, Medio Oriente, Egitto, Sudafrica, Groenlandia
		Taiwan, Corea, Filippine, Indonesia, Hong Kong
		Messico, America del Sud, America centrale, Australia, Nuova Zelanda, Isole del Pacifico, Caraibi
		Russia, Europa orientale, India, maggior parte dei Paesi africani, Corea del Nord, Mongolia
		Cina

Operazioni preliminari

Tipi di dischi e caratteristiche

Tipi di dischi riproducibili

Tipi di dischi e marchio (logo)	Segnali registrati	Caratteristiche
DVD-VIDEO	VIDEO	DVD video
		DVD-R/DVD-RW in FORMATODVD video
		DVD+R/DVD+RW inFORMATO DVD video
AUDIO-CD	AUDIO CD AUDIO
DivX	AUDIO+VIDEO	CD AUDIO
		CD-R/CD-RW in FORMATOCD AUDIO
	CD DI DATI	CD-R/CD-RW in FORMATOCD DATI contenente i seguenti tipi di file e conforme alla norma ISO 9660 LIVELLO1/LIVELLO 2, O JOLIET(FORMATO ESTESO)-File MP3-File di immagine JPEG-File video MPEG 4
	DVD DI DATI	DVD-ROM/DVD-R/DVD-RWDVD+R/DVD+RW INFORMATO DV DATI contenente i seguenti tipi di file e conforme alla norma UDF(*Universal Disk Format)-File MP3-File di immagine JPEG-File video MPEG 4
	Dispositivo USB	Dispositivo USB contenente i seguenti tipi di file.-FILE MP3 O file WMA/WMV-File di immagine JPEG-File video MPEG 4

Non utilizzare i seguenti tipi di dischi!

• I dischi LD, CD-G, CD-I, CD-ROM, DVD-ROM e DVD-RAM non possono essere riprodotti con questo prodotto. Se vengono riprodotti dischi di questi tipi, sul televisore appare il messaggio
• I dischi DVD acquistati all'estero potrebbero non essere riproducibili su questo prodotto. Se vengono riprodotti questi dischi, sul televisore appare il messaggio .

Tipi e formati di dischi

Questo prodotto non supporta i file multimediali protetti da DRM.

Dischi CD-R

• Alcuni dischi CD-R potrebbero non essere riproducibili, a seconda del dispositivo con cui sono stati registrati (masterizzatori CD o PC) e delle condizioni.
• Utilizzare un CD-R da 650 MB/74 minuti. Non utilizzare CD-R superiori a 700 MB/80 minuti, perché potrebbero non essere riprodotti.
• Alcuni CD-RW (riscrivibili) potrebbero non essere riprodotti.
• Solo i CD-R che sono stati "chiusi" correttamente possono essere riprodotti integralmente. Se la sessione è stata chiusa, ma il disco è rimasto aperto, potrebbe non essere possibile riprodurre il disco integralmente.

Dischi CD-R MP3

• I nomi dei file MP3 non devono contenere spazi vuoti o caratteri speciali (./=+).
• Utilizzare dischi registrati con una compressione/decompressione superiore a 128 Kbps.
• Se il disco non viene chiuso, l'avvio della riproduzione richiederà un tempo maggiore e potrebbero non venir riprodotti tutti i file registrati.
• In caso di file codificati in formato VBR (Variable Bit Rate), per esempio file codificati in bit rate sia bassi sia alti (32 \~ 320 Kbps), durante la riproduzione potrebbero verificarsi interruzioni dell'audio.
• Possono essere riprodotte al massimo 500 tracce per ogni CD.
• Possono essere riprodotte al massimo 300 cartelle per ogni CD.

Dischi CD-R JPEG

• In ogni cartella è possibile archiviare un massimo di 999 immagini.
• Quando si riproduce un Picture CD Kodak/Fuji, è possibile visualizzare solo i file JPEG contenuti nella cartella Pictures.
• I dischi di immagini diversi dai Picture CD Kodak/Fuji potrebbero avere tempi di avvio più lunghi o addirittura non essere riproducibili.

Dischi DVD±R/±RW, CD-R/RW

- Gli aggiornamenti software per i formati incompatibili non sono supportati. (esempio: QPEL, GMC, risoluzione superiore a 800 x 600 pixel, ecc.)

- I dischi DVD-R/-RW non registrati correttamente in formato DVD Video non possono essere riprodotti.

Formati supportati (DivX)

Questo prodotto supporta soltanto i formati indicati di seguito.

Se non sono supportati né il formato video né quello audio, possono verificarsi problemi quali immagini distorte o assenza dell'audio.

Formati video supportati

Formato Versioni supportate
AVI	DivX3.11~DivX5.1
WMV	V1/V2/V3/V7

Formati audio supportati

Formato Bit rate		Frequenza di campionatura
MP3	80~320 kbps	44,1 khz
WMA	56~128 kbps
AC3	128~384 kbps 44,1	/48 khz

• Formato: questo prodotto supporta fino a 720x576 pixel. Le risoluzioni superiori a 800 non sono supportate.
• Quando si riproduce un disco con una frequenza di campionamento superiore a 48 khz o 320 kbps, lo schermo può tremare durante la riproduzione.
• Le sezioni con una frequenza di fotogrammi elevata potrebbero non venire riprodotte durante la riproduzione di un file DivX.
• Poiché questo prodotto fornisce soltanto i formati di decodifica autorizzati da DivX Networks, Inc., i file DivX creati dall'utente potrebbero non essere riproducibili.

Appunti sul collegamento USB

Dispositivi supportati: Supporti di memorizzazione USB, lettori MP3, foto/videocamere digitali

1) Se il nome di una cartella o di un file è più lungo di 10 caratteri, è possibile che si verifichino problemi di visualizzazione o di funzionamento.
2) I file di sottotitoli più grandi di 300KB non possono essere visualizzati correttamente.
3) Non sono supportati certi dispositivi USB o foto/videocamere digitali e lettori di schede USB.
4) I file system FAT16 e FAT32 sono supportati.
5) I file di foto (JPEG), musica (MP3, WMA) e video devono avere un nome coreano o inglese. Altrimenti il file non può essere riprodotto.
6) Effettuare il collegamento direttamente alla porta USB del prodotto. Se si utilizza un altro cavo per il collegamento possono verificarsi problemi di compatibilità USB.
7) Se si inserisce più di un dispositivo di memoria in un lettore multischeda, possono verificarsi problemi di funzionamento.
8) Il protocollo PTP per la foto/videocamera digitale non è supportato.
9) Non scollegare il dispositivo USB durante il processo di "lettura".
10) Più la risoluzione dell'immagine è elevata, più il ritardo nella visualizzazione è lungo.
11) I file MP3/WMA o video con DRM scaricati da siti commerciali non sono riprodotti.
12) Il dispositivo HDD esterno non è supportato.
13) La corrente massima supportata dalla porta USB per un dispositivo esterno è di 500 mA (a 5V CC).
14) Formati file supportati

Formato	Immagine ferma	Musica Filmato
Nome del file	JPG MP3	WMA W	MV DivX
Estensione file	JPG .JPEG	.MP3 .	WMA .WMV	.AVI
Bit rate	-	80~320 kbps	56~128 kbps	4Mbps 4Mbps
Versione	-	-	V8	V1,V2, V3,V7	DivX3.11~ DivX5.1
Pixel	640x480	-	-	720x576
Frequenza di campio-natura	-	44,1kHz	44,1kHz	44,1KHz ~ 48KHz,

Descrizione

Pannello anteriore

1	VANO DEL DISCO	Inserire il disco qui.
2	DISPLAY	Mostra lo stato di riproduzione, l'ora, etc.
3	PORTA USB	È possibile collegare e riprodurre file da dispositivi di memorizzazione USB esterni come lettori MP3, memorie flash USB, ecc.Una memoria USB con potenza superiore a quella consentita (più di 500 mA a 5 V) potrebbe non essere supportata
4	TASTO DI APERTU RA/CHIUSURA( )	Apre e chiude il vano del disco.
5	TASTO FUNZIONE( )	I modi vengono selezionati nella sequenza seguente:DVD/CD → AUX → USB → FM
6	TASTO DI ARRESTQ( )	Interrompe la riproduzione del disco.
7	TASTO DI RIPRODUZIONE/PAUSA ( )	Riproduce un disco o mette in pausa la riproduzione.
8	TASTO DI REGOLAZIONE DEL VOLUME (−, )	Regolazione del volume.
9	TASTO DI ACCENSIONE ( )	Accende e spegne il prodotto.
10	SENSORE TELECOMANDO	Rileva i segnali del telecomando.

Pannello posteriore

1	RETE FA (Solo Per L'assistenza)	Usata per la riparazione manutenzione.
2	CONNETTORI DI USCITA DEI DIFFUSORI	Collegare i diffusori anteriore, centro, surround e subwoofer.
3	CONNETTORI AUX IN	Per il collegamento all'uscita analogica 2CH di un dispositivo esterno (come ad esempio un videoregistratore).
4	CONNETTORE VIDEO OUT	Collegare il jack di ingresso video del televisore (VIDEO IN) al connettore VIDEO OUT.
5	CONNETTORI DI USCITA VIDEO COMPONENT	Per collegare un televisore con ingressi video Component a questi connettori.
6	CONNETTORE ANTENNA FM	Per collegare l'antenna FM.

Remote Telecomando

Descrizione del telecomando

Inserimento delle batterie nel telecomando

NOTA

Inserire le batterie nel telecomando rispettando la polarità: (+) con (+) e (−) con (−).
■Sostituire sempre tutte le batterie insieme.
■Non esporre le batterie a fonti di calore o fiamme libere.
Il telecomando ha una portata di circa 7 metri in linea d'aria.

Questa sezione illustra vari metodi per collegare il prodotto ad altri componenti esterni.

Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.

Collegamento dei diffusori

Posizione del prodotto

Sistemarlo su un supporto, sul ripiano di un mobile o nel mobile sotto la TV.

Determinazione della posizione di ascolto

La posizione di ascolto deve essere situata, rispetto al televisore, ad una distanza pari a circa 2,5 - 3 volte il formato del televisore.

Esempio : Per un televisore da 32" 2 - 2,4 m Per un televisore da 55" 3,5 - 4 m

Diffusori anterioriL R	Posizionare questi diffusori davanti alla posizione di ascolto; devono essere rivolti verso l'interno (di circa 45°), in direzione dell'ascoltatore. Posizionare i diffusori in modo che i tweeter si trovino all'altezza dell'orecchio dell'ascoltatore. Allineare la parte frontale dei diffusori anteriori con la parte frontale del diffusore centrale o disporli leggermente più avanti rispetto al diffusore centrale.
Diffusore centrale C	Si consiglia di posizionarlo alla stessa altezza dei diffusori anteriori. Può essere posizionato anche sopra o sotto il televisore.
Diffusori surround SL SR	Posizionare questi diffusori ai lati della posizione di ascolto. Se non vi è spazio sufficiente, posizionare i diffusori in modo che siano rivolti l'uno verso l'altro. Posizionarli a circa 60-90 cm sopra l'orecchio dell'ascoltatore, leggermente rivolti verso il basso.★ A differenza dei diffusori anteriori e centro, i diffusori surround servono principalmente per gestire gli effetti sonori; non emettono sempre suoni.
Subwoofer SW	La posizione del subwoofer non è molto rilevante. Posizionarlo dove si preferisce.

! ATTENZIONE

Non lasciar giocare i bambini con i diffusori o nelle loro vicinanze. La caduta di un diffusore potrebbe provocare lesioni.
Tenere il subwoofer lontano dalla portata dei bambini per impedire che mettano le mani o introducano oggetti nel condotto (foro) dello stesso.
Non appendere il subwoofer alla parete dal condotto (foro).

NOTA

Se si colloca un diffusore vicino al televisore, i colori dello schermo potrebbero apparire distorti a causa del campo magnetico generato dal diffusore. Se ciò si verifica, allontanare il diffusore dal televisore.

Collegamenti

Composizione dei diffusori

(L) (R)

ANTERIORI

(L) (R)

SURROUND

CENTRALE

SUBWOOFER

Collegamento del supporto per montaggio a parete

1. Predisporre delle viti (non fornite) adatte al foro sul retro di ciascun diffusore. Vedere le illustrazioni in basso.
2. Avvitare le viti alla parete, quindi appendere il diffusore alla parete.

4 mm

Foro sul retro del diffusore

Profondità della vite inserita

Collegamento dei diffusori

1. Collegare le spine sul retro del prodotto facendo corrispondere i colori delle spine con quelli dei connettori.

Collegamento dell'uscita video al televisore

Per il collegamento al televisore è possibile scegliere uno dei tre metodi indicati.

METODO 1: Video Component (Scansione progressiva)

Se il televisore è dotato di ingressi video Component, collegare un cavo video Component (non fornito) tra i connettori COMPONENT OUT ( P_R , P_B e Y) sul retro del prodotto e i connettori di ingresso video Component del televisore.

METODO 2: Scart

Se il televisore è dotato di ingresso SCART, collegare il cavo video fornito tra il connettore VIDEO OUT sul retro del prodotto e il connettore VIDEO sull'adattatore SCART, quindi collegare il connettore dell'adattatore SCART al connettore SCART IN sul televisore.

METODO 3: Video composito

Collegare il cavo video fornito tra il connettore VIDEO OUT nella parte posteriore del prodotto e il connettore VIDEO IN sul televisore.

NOTA

• Quando è selezionato il modo di scansione progressiva, l'uscita VIDEO non fornisce nessun segnale.
• Questo prodotto opera in modo scansione interlacciata 480i(576i) per l'uscita Component/composita.
  Dopo aver eseguito il collegamento video, impostare la sorgente di ingresso video del televisore in modo che corrisponda al modo di uscita video del prodotto.

Accendere questo prodotto prima di impostare la sorgente di ingresso video sul televisore. Per ulteriori informazioni su come selezionare la sorgente di ingresso video del televisore consultare il manuale del televisore.

!ATTENZIONE

Non collegare l'unità attraverso un videoregistratore. I segnali video inviati dai videoregistratori potrebbero essere influenzati da sistemi di protezione del copyright, facendo risultare distorta l'immagine sul televisore.

Collegamenti

FUNZIONE P.SCAN (SCANSIONE PROGRESSIVA)

A differenza della scansione interlacciata standard, in cui due campi di informazioni sulle immagini si alternano per creare l'intera immagine (prima le linee di scansione dispari, poi le linee di scansione pari), la scansione progressiva utilizza un solo campo di informazioni (tutte le linee sono visualizzate contemporaneamente) per creare un'immagine chiara e dettagliata priva di linee di scansione visibili.

1. Premere il tasto ARRESTO.

- Nella riproduzione di un disco, premere il tasto ARRESTO due volte; il messaggio "STOP" viene visualizzato sullo schermo.

2. Tenere premuto per oltre 5 secondi il tasto P.SCAN sul telecomando.

• Premendo il tasto per oltre 5 secondi, si seleziona alternativamente "P.SCAN" e "I.SCAN".
  • Quando si seleziona P.SCAN, sullo schermo viene visualizzato "P.SCAN".
• Per impostare il modo P.Scan per i dischi DivX, premere il tasto P.SCAN sul telecomando per oltre 5 secondi senza inserire dischi nell'unità (viene visualizzato "NO DISC"), quindi caricare il disco DivX e riprodurlo.

Collegamento dell'antenna FM

1. Collegare l'antenna FM fornita al connettore antenna FM.
2. Muovere lentamente il filo dell'antenna finché non si trova una posizione con una buona ricezione, quindi fissarlo a un muro o a un'altra superficie rigida.

NOTA

■ Questo prodotto non riceve le trasmissioni AM.

Collegamento dell'audio da apparecchi esterni

AUX : Collegamento di un componente analogico esterno

Componenti con segnale analogico come un videoregistratore.

1. Collegare AUX IN (Audio) nella parte posteriore del prodotto all'uscita audio del componente analogico esterno.

• Assicurarsi che i colori dei connettori corrispondano.

1. Premere il tasto FUNCTION per selezionare l'ingresso AUX.

• I modi vengono selezionati nella sequenza seguente:

$$ D V D / C D \rightarrow A U X \rightarrow U S B \rightarrow F M $$

NOTA

È possibile collegare il connettore di uscita video del videoregistratore al televisore e collegare i connettori di uscita audio del videoregistratore a questo prodotto.

Operazioni preliminari (impostazioni iniziali)

1. Al primo collegamento con il televisore, premere il tasto di ACCENSIONE. Viene visualizzata la schermata di configurazione iniziale.

1. Premere i tasti ▲ ▼ per selezionare la lingua desiderata, quindi premere il tasto INVIO.
2. Premere i tasti ▲▼ per selezionare il formato desiderato per il televisore, quindi premere il tasto INVIO.

NOTA

Nel caso non sia stata selezionata una lingua preferita nelle impostazioni iniziali, all'accensione del prodotto viene visualizzata una finestra di selezione della lingua.
La selezione della lingua si applica a tutti i menu: Menu a video, Disc Menu (Menu Disco), Audio (Audio), Subtitle (Sottotitolo).
Per tornare alla schermata precedente, premere il tasto A(PREVIOUS) (A(PRECEDENTE)) o RETURN (INDIETRO).
- Una volta selezionata una lingua per il menu, è possibile cambiarla tenendo premuto il tasto STOP (STOP) (■) sul telecomando o sull'unità principale per più di 5 secondi quando non vi sono dischi inseriti nell'unità.
Se la schermata Initial Setting (Impostazione iniziale) non viene visualizzata, vedere Impostazione iniziale. (Vedere a pagina 20)

Impostazione del menu di configurazione

Il passo da eseguire per accedere può variare a seconda del menu selezionato. La GUI (interfaccia utente grafica) di questo manuale potrebbe non corrispondere a quanto qui riportato. Ciò dipende dalla versione del firmware.

1 TASTO HOME : Visualizza il menu principale.

2 TASTO RETURN : Ritorna al menu di configurazione precedente.

TASTO INVIO / DIREZIONE

3 Spostare il cursore e selezionare una voce. Selezionare la voce evidenziata. Confermare l'impostazione.

4 TASTO EXIT : Esce dal menu di configurazione.

1. Premere il tasto di ACCENSIONE.
2. Premere i tasti ◀▶ per selezionare Impostazioni, quindi premere il tasto INVIO.
3. Premere i tasti ▲▼ per selezionare il menu desiderato, quindi premere il tasto INVIO.
4. Premere i tasti ▲▼ per selezionare il sottomenu desiderato, quindi premere il tasto INVIO.
5. Premere i tasti ▲▼ per selezionare la voce desiderata, quindi premere il tasto INVIO.
6. Premere il tasto EXIT per uscire dal menu di configurazione.

Display

È possibile configurare diverse opzioni per il display, quali formato, risoluzione, ecc.

Formato del televisore

Per alcuni tipi di televisore, è possibile che si desideri regolare l'impostazione dello schermo.

• 4:3 Pan-Scan

Selezionare questa opzione se si desidera vedere il formato video 16:9 fornito dal DVD senza le fasce nere in basso e in alto anche se si ha un televisore con formato 4:3 (le porzioni all'estrema destra e all'estrema sinistra dell'immagine verranno tagliate).

• 4:3 Letter Box

Selezionare questa opzione per utilizzare il massimo rapporto larghezza/altezza 16:9 fornito dal DVD anche se si usa un televisore con un rapporto 4:3. In cima e in fondo alla schermata appaiono fasce nere.

• 16:9 Wide

È possibile visualizzare l'intera immagine in 16:9 sul televisore panoramico.

NOTA

Se un DVD è in formato 4:3, non è possibile vederlo in formato panoramico.
■Poiché i dischi DVD sono registrati in vari formati, saranno diversi a seconda del software, del tipo di televisore e dell'impostazione del formato dello schermo.

Segn. uscita video

Paesi diversi applicano standard TV diversi. È possibile selezionare i formati NTSC o PAL.

• NTSC : È possible selezionare il formato video NTSC
• PAL : È possible selezionare il formato video PAL

Audio

Impostazione Diffusori

Dimensione altoparl.

In questa modalità è possibile impostare le dimensioni dei diffusori centrale, posteriori e anche il tono di test.

• Per i diffusori anteriori, il modo è impostato su Picco..
  • Per il subwoofer, il modo è impostato su Ora.
• Per i diffusori centro e posteriori è possibile selezionare i modi Picco. o Ness..
• Picco.: selezionare questa opzione per utilizzare i diffusori.
• Ness.: selezionare questa opzione quando non è collegato nessun diffusore.

NOTA

Il modo diffusori può variare a seconda delle impostazioni Dolby Pro Logic e Stereo.

BAL Ant.

È possibile regolare il bilanciamento e il livello di ogni diffusore.

Premere i tasti ▲▼ per selezionare e regolare il diffusore desiderato.

Premere i tasti ◀▶ per regolare le impostazioni.

Regolazione bil. ant./surround

• È possibile selezionare un valore compreso tra 0 e -6.
  ■Il volume diminuisce più ci si avvicina a -6.

Regolazione del livello dei diffusori centro/surround/subwoofer

■Il livello del volume può essere regolato tra +6dB e -6dB.
Il livello dell'audio aumenta più ci si avvicina a +6dB e si abbassa più ci si avvicina a -6dB.

Configurazione

Tempo Ritardo

Se i diffusori non possono essere collocati a uguale distanza dalla posizione di ascolto, è possibile regolare il ritardo dei segnali audio dei diffusori centro e surround. È anche possibile impostare il tono di test in questo modo.

Impostazione del ritardo dei diffusori

Per la riproduzione di audio surround a 5.1 canali, l'effetto migliore si ottiene se la distanza tra l'utente e ogni diffusore è la stessa.

Dato che i suoni arrivano nella posizione di ascolto in tempi diversi a seconda della collocazione dei diffusori, è possibile regolare questa differenza aggiungendo un effetto di ritardo ai diffusori centro e surround.

Test Tone

Utilizzare la funzione Tono di test per controllare i collegamenti dei diffusori.

• Premere i tasti ◀▶ per selezionare Si.
  • Il tono di test verrà inviato in sequenza ai diffusori

Anteriore sinistro → Centro → anteriore destro → Surround destro → Surround sinistro → Subwoofer.

Per arrestare il tono di test, premere il tasto INVIO.

DRC (compressione del livello audio)

Questa funzione permette il bilanciamento tra i suoni più alti e quelli più bassi. Questa funzione permette di apprezzare l'audio Dolby Digital quando si guardano film a basso volume di notte.

- È possibile selezionare Pieno, 6/8, 4/8, 2/8 o No.

SINC. AUDIO

La sincronizzazione audio e video potrebbe non corrispondere con la TV digitale.

Se si verifica questo inconveniente, regolare il ritardo dell'audio per sincronizzarlo con il video.

- È possibile impostare un ritardo dell'audio compreso tra 0 ms e 300 ms. Impostarlo al livello ottimale.

EQ utente

È possibile configurare le impostazioni di equalizzazione manualmente in base alle proprie preferenze.

System

Impostazione iniziale

Utilizzando le impostazioni iniziali, è possibile impostare la lingua e il formato TV.

Registrazione DivX(R)

Vedere il codice di registrazione DivX(R) VOD per acquistare e riprodurre contenuti DivX(R) VOD.

Lingua

È possibile selezionare la lingua preferita per il menu a video, il menu del disco, ecc.

LINGUA OSD	Selezionare la lingua per l'OSD.
Menu Disco	Selezionare la lingua per il menu del disco.
Audio	Selezionare la lingua per l'audio del disco.
Sottotitolo	Selezionare la lingua per i sottotitoli del disco.

※ Per selezionare un'altra lingua, selezionare OTHERS (ALTRO) per Disc Menu (Menu Disco), Audio (Audio) e Subtitle (Sottotitolo), quindi inserire il codice della lingua del proprio Paese (vedere a pagina 31).
※ Non è possibile selezionare OTHERS (ALTRO) nel menu OSD Language (Lingua OSD).

NOTA

■La lingua selezionata appare solo se è supportata dal disco.

Sicurezza

La funzione di protezione bambini funziona in combinazione con i DVD a cui è stata assegnata una classificazione per indicare i tipi di DVD adatti per tutta la famiglia.

Esistono 8 livelli di classificazione per i dischi.

Livello Blocco

Selezionare il livello di blocco desiderato.

I numeri più grandi indicano programmi riservati agli adulti. Ad esempio, se se seleziona fino al livello 6, i dischi che contengono i livelli 7 o 8 non vengono riprodotti.

Immettere la password e quindi premere il tasto INVIO.

• Per impostazione predefinita la password è "0000".
• Una volta completata l'impostazione, si torna alla schermata precedente.

Cambia Password.

Selezionare Cambia e inserire la password di 4 cifre per impostare la protezione bambini utilizzando i tasti numerici sul telecomando.

Se non si ricorda la password

1. Rimuovere il disco.
2. Tenere premuto il tasto di ARRESTO (■) sul telecomando per almeno 5 secondi. Tutte le impostazioni vengono riportate ai valori predefiniti.
3. Rimuovere il disco.
4. Tenere premuto il tasto di ARRESTO (■) sul telecomando per almeno 5 secondi. Tutte le impostazioni vengono riportate ai valori predefiniti.

Supporto

Informazioni prodotto

Fornire le informazioni sul prodotto, quali il codice del modello, la versione software, ecc.

Funzioni di base

Riproduzione di un disco

1. Premere il tasto di APERTURA/CHIUSURA (▲).
2. Inserire delicatamente un disco nel vano, con l'etichetta rivolta verso l'alto.
3. Premere il tasto APERTURA/CHIUSURA(▲) per chiudere il vano del disco.

NOTA

Funzione di ripresa della riproduzione: quando si arresta la riproduzione del disco, il prodotto ricorda il punto dell'interruzione; così, quando si preme di nuovo il tasto di RIPRODUZIONE, la riproduzione riprende da dove è stata interrotta. (Questa funzione è disponibile soltanto per i DVD). Premere il tasto di ARRESTO due volte durante la riproduzione per disattivare la funzione di ripresa della riproduzione.
■ Quando il prodotto è in pausa, se non si preme nessun tasto sul prodotto o sul telecomando per più di 3 minuti, passa al modo di Arresto.
■La schermata iniziale può essere diversa a seconda del contenuto del disco.
■I dischi piratati non vengono riprodotti da questo prodotto perché violano il CSS (Content Scrambling System: sistema di protezione contro la copia).
※ ∅ viene visualizzato quando viene premuto un tasto non valido.

Funzione di salvaschermo TV/risparmio energia

• Se in modo di arresto o riproduzione (musica) non viene premuto nessun tasto per più di 5 minuti, viene visualizzato il salvaschermo.
• Se il salvaschermo viene lasciato in funzione per oltre 20 minuti, l'unità si spegne automaticamente. (Tranne durante la riproduzione di musica)

Riproduzione di CD audio (CD-DA)/MP3/WMA

1. Inserire un CD audio (CD-DA) o un disco MP3 nel vano del disco.

• Per i CD audio, la prima traccia viene riprodotta automaticamente.

- Premere i tasti ◀◀◀▶ per passare alla traccia precedente/successiva.

- Per i dischi MP3/WMA, premere i tasti ◀▶ per selezionare Musica, quindi premere il tasto INVIO.

- Premere i tasti ▲▼◀▶ per selezionare il file desiderato, quindi premere il tasto INVIO.

- Premere i tasti ◀◀▶ per passare alle pagine precedenti/successive.

1. Premere il tasto di ARRESTO (■) per arrestare la riproduzione.

NOTA

A seconda del modo di registrazione, alcuni CD MP3/WMA potrebbero non essere riprodotti.
Il sommario dei CD MP3 varia a seconda del formato delle tracce MP3/WMA registrate sul disco.
■I file WMA-DRM non possono essere riprodotti.
■Durante la riproduzione di MP3/WMA/CD, i tasti numerici non funzionano.

Riproduzione di file JPEG

Le immagini riprese con una fotocamera o una videocamera e i file JPEG memorizzati su PC possono essere copiati su CD e riprodotti con questo prodotto.

1. Inserire un disco JPEG nel vano del disco.
2. Premere i tasti ◀▶ per selezionare Foto, quindi premere il tasto INVIO.
3. Premere i tasti ▲▼ per selezionare la cartella da riprodurre, quindi premere il tastoINVIO.
4. Premere i tasti ▲▼ per selezionare la foto da riprodurre, quindi premere il tasto INVIO.
5. Il file selezionato viene riprodotto e viene avviata la proiezione delle diapositive.
6. Per arrestare la proiezione delle diapositive, premere il tasto di PAUSA (II).
7. Per visualizzare i file precedenti/successivi, premere i tasti ◀, ▶ nel modo presentazione.

Funzione di rotazione

Premere i tasti VERDE (B) o GIALLO (C) in modo PAUSA.

• Tasto VERDE (B): ruota di 90° in senso antiorario.
  • Tasto GIALLO (C)uota di 90° in senso orario.

NOTA

■Le risoluzioni massime supportate da questo prodotto sono 5120 x 3480 (o 19.0 MPixel) per i file JPEG standard e 2048 x 1536 (o 3.0 MPixel) per i file di immagini progressive.

Utilizzo della funzione di riproduzione

Ricerca avanti/indietro

Premere i tasti ◀◀▶▶ per la funzione di ricerca.

$$ \blacktriangleleft 1 \rightarrow \blacktriangleleft 2 \rightarrow \blacktriangleleft 3 \rightarrow \blacktriangleleft 4 $$

$$ \blacktriangleright 1 \rightarrow \blacktriangleright 2 \rightarrow \blacktriangleright 3 \rightarrow \blacktriangleright 4 $$

NOTA

■Nel modo di ricerca non viene emesso nessun suono.
■Durante la ricerca della riproduzione viene emesso un suono solo a velocità ▶▶1 e ▶▶2. Questa funzione è disponibile solo per il CD-DA.

Salto di scene/canzoni

Premere i tasti ◀◀◀◀◀.

• Ogni volta che si premono questi tasti durante la riproduzione, vengono riprodotti il capitolo, la traccia o la cartella (file) precedenti o successivi.
  • Non è possibile saltare capitoli consecutivamente.

Riproduzione al rallentatore

Premere il tasto PAUSA (II) e quindi il tasto ▶▶ per la riproduzione al rallentatore.

$$ \blacktriangleright 1 \rightarrow \blacktriangleright 2 \rightarrow \blacktriangleright 3 $$

$$ \blacktriangleright 1 \rightarrow \blacktriangleright 2 \rightarrow \blacktriangleright 3 $$

NOTA

■Non si sente alcun suono durante la riproduzione rallentata.
■La riproduzione rallentata all'indietro non funziona.

Riproduzione fotogramma per fotogramma

Premere ripetutamente il tasto PAUSA.

- L'immagine avanza di un fotogramma ogni volta che si preme questo tasto durante la riproduzione.

NOTA

■L'audio non è disponibile durante la riproduzione fotogramma per fotogramma.

Funzione di salto di 5 minuti

Durante la riproduzione, premere i tasti ◀,▶.

• La riproduzione salta 5 minuti in avanti ogni volta che si preme il tasto ▶.
• La riproduzione salta 5 minuti all'indietro ogni volta che si preme il tasto ◀.

NOTA

■ Questa funzione è disponibile solo per DivX contenenti informazioni sull'ora.

Utilizzo del menu del disco

È possibile visualizzare i menu per la lingua dell'audio, la lingua dei sottotitoli, il profilo, ecc.

1. Durante la riproduzione, premere il tasto DISC MENU sul telecomando.
2. Premere i tasti ▲▼◀▶ per effettuare la selezione desiderata, quindi premere il tasto INVIO.

NOTA

■Su alcuni dischi, le voci di impostazione del menu potrebbero variare e questo menu potrebbe non essere disponibile.

Funzioni di base

Utilizzo del menu dei titoli

Per i DVD che contengono più titoli, è possibile visualizzare il titolo di ogni filmato.

1. Durante la riproduzione, premere il tasto TITLE MENU sul telecomando.
2. Premere i tasti ▲▼◀▶ per effettuare la selezione desiderata, quindi premere il tasto INVIO.

NOTA

Su alcuni dischi, le voci di impostazione del menu potrebbero variare e questo menu potrebbe non essere disponibile.

Ripetizione della riproduzione

Ripetizione DVD/DivX

È possibile ripetere il titolo, il capitolo o la sezione (ripetizione A-B) del DVD/DivX.

1. Durante la riproduzione DVD/DivX, premere il tasto REPEAT sul telecomando.

1. Premere i tasti ▲▼ per selezionare il modo di ripetizione desiderato, quindi premere il tasto INVIO.
2. Premere i tasti ▲▼ per selezionare No per ritornare alla riproduzione normale, quindi premere il tasto INVIO.

Titolo → Capitolo → A - → No

Titolo→Cartella→Tutto→No

Ripetizione CD/MP3

1. Durante la riproduzione CD/ MP3, premere il tasto REPEAT ripetutamente per selezionare il modo di ripetizione desiderato.

	(Ripeti disattivato → Ripeti traccia → Ripeti tutto → Casuale → Ripeti sezione A-B)
	(Ripeti disattivato → Ripeti traccia → Directory di ripetizione (Directory) → Ripeti tutto → Casuale)

Ripetizione della riproduzione A-B

È possibile riprodurre ripetutamente una determinata sezione di un DVD o di un CD.

1. Durante la riproduzione di un disco DVD o CD, premere il tasto REPEAT sul telecomando.
2. Per i DVD, premere i tasti ▲▼ per selezionare A-. Per i CD premere ripetutamente il tasto REPEAT finché non appareA-B
3. Premere il tasto INVIO nel punto in cui si desidera che inizi la ripetizione della riproduzione (A).
4. Premere il tasto INVIO nel punto in cui si desidera interrompere la ripetizione della riproduzione (B).
5. Per tornare al modo di riproduzione normale, Per i DVD, premere il tasto REPEAT (RIPETI), quindi premere i tasti ▲▼ per selezionare OFF (OFF). Per i CD, premere il tasto REPEAT (RIPETI) per selezionare ⇒.

NOTA

■La funzione di ripetizione A-B non funziona con i dischi DivX, MP3 o JPEG.

Visualizzazione delle informazioni sul disco

1. Durante la riproduzione, premere il tasto TOOLS sul telecomando.

2. Premere i tasti ▲▼ per selezionare la voce desiderata.

3. Premere i tasti ◀▶ per apportare le modifiche desiderate alle impostazioni, quindi premere il tasto INVIO.

- È possibile utilizzare i tasti numerici sul telecomando per controllare alcune voci.

1. Per far scomparire le informazioni sul disco, premere di nuovo il tasto TOOLS.

NOTA

Se si stanno riproducendo contenuti dal menu degli strumenti, su alcuni dischi è possibile che alcune funzioni non siano abilitate.
È anche possibile selezionare Dolby Digital o Pro Logic, a seconda del disco.
■Alcuni menu degli strumenti potrebbero differire a seconda dei dischi e dei file.

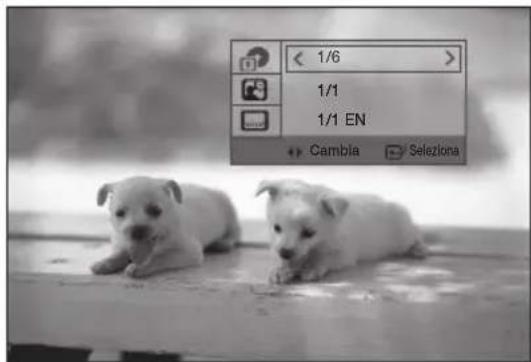

Menu TOOLS

- Titolo(☐): Per accedere al titolo desiderato quando sul disco è presente più di un titolo. Se ad esempio un DVD contiene più di un filmato, ognuno di essi viene identificato come Titolo.

• Capitolo(✗): La maggior parte dei dischi DVD è registrata in capitoli in modo che si possa trovare rapidamente un capitolo specifico.
• Tempo di riproduzione(☐) : Consente di riprodurre un filmato a partire dall'ora desiderata. È necessario inserire l'ora di inizio come riferimento. La funzione di ricerca dell'ora non funziona su alcuni dischi.
• Audio( 📋 ): Indica la lingua del film. Un disco DVD può contenere fino a 8 lingue per l'audio.
• Sottotitolo(☐): Indica le lingue dei sottotitoli disponibili nel disco. È possibile scegliere la lingua dei sottotitoli oppure disattivarli. Un disco DVD può contenere fino a 32 lingue dei sottotitoli.
• Angolo( ): È possibile utilizzare questa funzione quando un DVD contiene più angolazioni per una determinata scena.

Selezione della lingua dell'audio

1. Premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare AUDIO (☐).
3. Premere i tasti ◀▶ per selezionare la lingua audio desiderata.

- A seconda delle lingue presenti su un DVD, viene selezionata una lingua audio diversa ogni volta che si preme il tasto.

Selezione della lingua dei sottotitoli

1. Premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare SOTTOTITOLI (☐).

Funzioni di base

1. Premere i tasti ◀▶ per selezionare la lingua desiderata per i sottotitoli.

- A seconda delle lingue presenti su un disco DVD, viene selezionata una lingua per i sottotitoli diversa ogni volta che si preme il tasto.

NOTA

Su alcuni dischi le funzioni di lingua dei sottotitoli e dell'audio potrebbero non essere disponibili.

Funzione Didascalie

• È necessario avere un po' di esperienza di estrazione e editing di video per usare questa funzione correttamente.
• Per utilizzare la funzione Didascalie, salvare il file con le didascalie (*.smi) con lo stesso nome del file DivX (*.avi) e nella stessa cartella. Esempio. Radice Samsung_007CD1.avi Samsung_007CD1.smi
• Per il nome del file è possibile utilizzare fino a 100 caratteri alfanumerici o 50 caratteri dell'Asia orientale (caratteri a 2 byte come il coreano e il cinese).
• I sottotitoli dei file DivX *.smi, *.sub, *.srt oltre 148 kbyte non sono supportati.

Funzione Angolo

d

Questa funzione consente di visualizzare la stessa scena da angolazioni diverse.

1. Premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare ANGOLO ( ).
3. Premere i tasti ◀▶ per selezionare l'angolo desiderato.

NOTA

La funzione Angolo funziona soltanto con i dischi su cui sono state registrate più angolazioni.

DIMMER

È possibile regolare la luminosità dello schermo sull'unità principale.

Premere il tasto DIMMER.

P.BASS

La funzione P.BASS amplifica i bassi per potenziare le frequenze basse.

La funzione MP3 ENHANCE fornisce una qualità acustica migliore effettuando l'upscaling della frequenza di campionatura.

Premere il tasto P.BASS.

Sorgente LPCM a 2 canali

BASSI ATTIVATI→ BASSI DISATTIVATI

File MP3

INTENSIF MP3 ATT → BASSI ATTIVATI→ BASSI DISATTIVATI

NOTA

La funzione P.BASS è disponibile solo con le sorgenti LPCM a 2 canali come MP3, DivX, CD e WMA.
La funzione di intensificazione MP3 è disponibile solo per i file MP3.

Questa funzione regola e stabilizza il livello del volume in modo che non possa cambiare improvvisamente in caso di cambio di canale o di passaggio di scena. S.VOL 1

Premere il tasto S.VOL.

- Ogni volta che si preme questo tasto, la selezione cambia nella sequenza indicata di seguito:

La funzione GIGA Sound amplifica i bassi e raddoppia la loro potenza consentendo di apprezzare un suono effettivamente più potente.

La funzione GIGA Sound viene applicata solo al subwoofer.

Preme il tasto GIGA.

NOTA

■Il suono GIGA si ottiene solo in modo LPCM a 2 canali.

S/W LEVEL

È anche possibile premere il tasto S/W LEVEL sul comando e per utilizzare i tasti ◀ o ▶ per regolare il livello del subwoofer.

Premere il tasto S/W LEVEL.

• DSP (Digital Signal Processor): I modi DSP sono stati progettati per simulare diversi ambienti acustici.
• EQ: È possibile selezionare POPS, JAZZ, ROCK o USER per ottimizzare l'audio in base al genere di musica che si sta ascoltando. DSP/EQ

Premere il tasto DSP/EQ.

POPS, JAZZ, ROCK	A seconda del genere musicale, si può scegliere tra POPS, JAZZ e ROCK.
USER	È possibile ascoltare musica con le impostazioni di "EQ:UTENTE".Premendo INVIO nel menu "EQ:UTENTE", viene visualizzata una finestra dove è possibile cambiare le impostazioni EQ secondo le proprie preferenze.
STUDIO	Riproduce la sensazione di trovarsi in uno studio.
CLUB	Simula il suono di una discoteca con bassi martellanti.
HALL	Riproduce l'effetto di trovarsi in una sala concerti.

MOVIE	Crea la sensazione di trovarsi al cinema.
CHURCH	Dà la sensazione di trovarsi in una grande chiesa.
OFF	Selezionare questa opzione per un ascolto normale.

NOTA

■La funzione DSP/EQ è disponibile solo in modo Stereo.
■La funzione DSP/EQ non è disponibile durante la riproduzione di un segnale AC3 in modo 2.1 canali.

Modo Dolby Pro Logic II

È possibile selezionare il modo audio Dolby Pro Logic II desiderato.

Premere il tasto FL II.

MUSIC	Durante l'ascolto di musica, è possibile sentire gli effetti sonori come se si stesse assistendo a un'esibizione dal vivo.
MOVIE	Conferisce maggiore realismo all'audio del film.
PROLOG	È possibile ascoltare una sorgente audio a 2 canali con audio surround a 5.1 canali con tutti i diffusori attivati.- Uno o più diffusori potrebbero non emettere l'audio a seconda del segnale d'ingresso.
MATRIX	Permette di ascoltare un audio surround multicanale.
STEREO	Selezionare questa opzione per ascoltare l'audio soltanto dai diffusori anteriori destro e sinistro e dal subwoofer.

NOTA

■Per la selezione del modo Pro Logic II, collegare il dispositivo esterno ai connettori AUDIO IN (L e R) sul prodotto. Se si collega un solo ingresso (L o R), non è possibile ascoltare l'audio surround.
■La funzione Pro Logic II è disponibile solo nel modo Stereo.

Radio

Utilizzo dei tasti del telecomando

1. Premere il tasto FUNCTION per selezionare FM.

2. Selezionare la stazione desiderata.

3. Sintonizzazione preimpostata 1 : È necessario innanzitutto aggiungere una frequenza preimpostata desiderata. Premere il tasto di ARRESTO (■) per selezionare PREDEFINITO e quindi premere il tasto TUNING/CH (↑) per selezionare la stazione preimpostata.

4. Sintonizzazione manuale : Premere il tasto di ARRESTO (■) per selezionare MANUALE e quindi premere il tasto TUNING/CH (^ ↗) per sintonizzare a una frequenza inferiore o superiore.
5. Sintonizzazione automatica : Premere il tasto di ARRESTO (■) per selezionare MANUALE e quindi tenere premuto il tasto TUNING/CH ↑ per cercare automaticamente la banda.

Impostazione mono/stereo

Premere il tasto MO/ST.

• Ogni volta che si preme il tasto, l'audio passa da STEREO a MONO e viceversa.
• Nelle zone con scarsa ricezione, selezionare MONO per una trasmissione chiara e priva di interferenze.

Memorizzazione delle stazioni

Esempio: Memorizzazione di FM 89.10

1. Premere il tasto FUNCTION per selezionare FM.
2. Premere il tasto TUNING/CH ( ∨) per selezionare <89.10>.
3. Premere il tasto TUNER MEMORY.

• Il numero lampeggia sul display.

1. Premere i tasti TUNING/CH () per selezionare il numero in cui memorizzare la stazione.

- È possibile scegliere un numero compreso tra 1 e 15.

1. Premere di nuovo il tasto TUNER MEMORY.

2. Premere il tasto TUNER MEMORY prima che il numero scompaia dal display.

3. Il numero scompare dal display e la stazione viene memorizzata in memoria.

4. Per memorizzare un'altra stazione, ripetere i passi da 2 a 5.

Funzione USB

Riproduzione di file multimediali utilizzando la funzione Host USB

Collegando il dispositivo di memorizzazione alla porta USB del prodotto, è possibile riprodurre file multimediali come immagini, video e brani musicali salvati su un lettore MP3, su una Memory Stick USB o in una foto/videocamera digitale con qualità video elevata e sistema audio a 5.1 canali.

1. Collegare il dispositivo USB alla porta USB sul pannello anteriore del prodotto.
2. Premere il tasto FUNCTION per selezionare USB.

- USB appare sulla schermata di visualizzazione e poi scompare.

1. Premere i tasti ◀▶ per selezionare i Video, le Foto e le Musica desiderati.

- Selezionare un file da riprodurre.

Rimozione sicura del dispositivo USB

Prima di scollegare il cavo USB eseguire la rimozione sicura del dispositivo USB, per evitare di danneggiare la memoria integrata al suo interno.

• Premere il tasto GIALLO (C).
- Sul display appare REMOVE.
- Rimuovere il cavo USB.

NOTA

■Per ascoltare i file musicali con l'audio a 5.1 canali, è necessario impostare il modo Dolby Pro Logic II su Matrix (Matrice). (Vedere a pagina 27)
■Rimuovere lentamente il cavo USB dalla porta USB. In caso contrario, potrebbe provocare danni alla porta USB.

Registrazione USB

Durante la riproduzione di CD-DA (Compact Disc Digital Audio) con la funzione di registrazione USB oppure durante l'ascolto della radio FM o la ricezione di una sorgente audio da un dispositivo esterno, è possibile registrare la sorgente audio nella memoria USB.

Es.) registrazione USB di contenuti audio CD-DA

1. Collegare il dispositivo USB al prodotto.
2. Inserire il disco CD-DA nel vano CD.
3. Premere il tasto USB REC sul telecomando.

- Per avviare la registrazione della traccia corrente, premere il tasto USB REC (REG. USB) sul telecomando mentre il sistema sta riproducendo una traccia o è momentaneamente in pausa.

• Per registrare l'intero CD, tenere premuto il tasto USB REC sul telecomando.

• Sul display viene visualizzato "FULL RECORDING (REGISTRAZIONE COMPLETA)" e viene avviata la registrazione.

• Premere il tasto di ARRESTO (■) per arrestare la registrazione.

• Quando la registrazione USB del CD è completa, viene creata una nuova cartella nell'unità USB chiamata "RECORDING" (REGISTRAZIONE). I contenuti vengono salvati nella cartella in formato MP3.

• Quando la registrazione USB della radio FM o della sorgente AUX è completa, viene creata una nuova cartella nell'unità USB chiamata "TUNER RECORDING (REGISTRAZIONE TUNER) o AUX RECORDING (REGISTRAZIONE AUX)". I contenuti vengono salvati nella cartella in formato MP3.

NOTA

Non scollegare la connessione USB o il cavo di alimentazione durante la registrazione USB, altrimenti si possono danneggiare i dati. Per interrompere la registrazione USB, premere il tasto di ARRESTO e scollegare il dispositivo USB dopo che il sistema ha terminato la riproduzione del CD.

Se si scollega il collegamento USB durante la registrazione USB, il sistema si spegne e non sarà possibile eliminare il file registrato.
Se si collega il dispositivo USB al sistema durante la riproduzione di un CD, il sistema si arresta temporaneamente e la riproduzione viene riavviata.
Se la durata di registrazione è inferiore a 5 secondi, non è possibile creare un file registrato.
■La registrazione USB funziona soltanto se il dispositivo USB è formattato nel file system FAT. (il file system NTFS non è supportato).
■Durante la registrazione USB del CD non viene emesso il segnale audio.
Se Speaker Selection (Selezione diffusori) è impostato su TV Speaker (Diffusore TV), la funzione di registrazione USB non è supportata.

Risoluzione dei problemi

Se il prodotto non funziona correttamente, consultare la tabella che segue. Se il problema non è elencato nella tabella o se le istruzioni fornite non portano a una soluzione, spegnere il prodotto, scollegare il cavo di alimentazione e contattare il rivenditore autorizzato più vicino o il Centro di assistenza di Samsung Electronics.

Sintomo Controlli	/rimedi
Non si riesce ad estrarre il disco.	Il cavo di alimentazione è ben collegato alla presa?Spegnere l'unità, quindi riaccenderla.
La riproduzione non si avvia.	Controllare il codice regionale del DVD.È possibile che i DVD acquistati all'estero non siano riproducibili.I CD-ROM e i DVD-ROM non possono essere riprodotti con questo prodotto.Assicurarsi che il livello di blocco sia corretto.
La riproduzione non si avvia immediatamente quando viene premuto il tasto di riproduzione/pausa.	Il disco è deformato o ha la superficie graffiata?Pulire il disco.
L'audio non viene riprodotto.	Non si sente l'audio durante la riproduzione veloce, la riproduzione rallentata e la riproduzione fotogramma per fotogramma.I diffusori sono collegati correttamente? La configurazione dei diffusori è personalizzata correttamente?Il disco è gravemente danneggiato?
L'audio viene emesso soltanto da alcuni dei diffusori, non da tutti e 6.	Per alcuni dischi DVD, il suono viene emesso soltanto dai diffusori anteriori.Controllare se i diffusori sono collegati correttamente.Regolare il volume.Durante l'ascolto di un CD, della radio o della TV, l'audio viene emesso soltanto dai diffusori anteriori.Selezionare "PROLOG" premendo II (Dolby Pro Logic II) sul telecomando per usare tutti e sei i diffusori.
Non viene prodotto l'audio Dolby Digital 5.1 CH Surround.	Il disco reca il marchio "Dolby Digital 5.1 CH"? Il suono Dolby Digital 5.1 CHSurround viene prodotto soltanto se il disco è registrato con un audio a 5.1 canali.La lingua audio è impostata correttamente su Dolby Digital 5.1-CH?
Il telecomando non funziona.	Il telecomando viene utilizzato con un'angolazione e una distanza comprese nella sua portata?Le batterie sono scariche?Il modo (RECEIVER DVD/TV) è stato selezionato correttamente?
Il disco gira, ma non viene riprodotta nessuna immagine.La qualità dell'immagine è scarsa e l'immagine trema.	Il televisore è acceso?I cavi video sono collegati correttamente?Il disco è sporco o danneggiato?I dischi di scarsa qualità potrebbero non essere riproducibili.
La lingua dell'audio e i sottotitoli non funzionano.	La lingua dell'audio e i sottotitoli non funzionano se il disco non li contiene.
Il menu del disco/titolo non appare neanche quando viene selezionata la funzione disco/titolo.	Si sta usando un disco che non contiene menu?
Il formato non può essere cambiato.	È possibile riprodurre i DVD 16:9 in modo 16:9 WIDE, 4:3 LETTER BOX o 4:3 PAN SCAN, ma i DVD 4:3 possono essere visti soltanto in formato 4:3. Selezionare la funzione appropriata in base alla copertina del disco DVD.
Sintomo Controlli/rimedi
Il prodotto non funziona.(esempio: L'apparecchio si spegne, il tasto del pannello anteriore non funziona o si sentono strani rumori).Il prodotto non funziona normalmente.	Tenere premuto il tasto di ARRESTO (■) sul telecomando per almeno 5 secondi senza nessun disco inserito (funzione di reset).Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.Utilizzarla solo in caso di necessità.
Non si ricorda la password del livello di protezione bambini.	Mentre sul display del prodotto è visualizzato il messaggio "NO DISC (NESSUN DISCO)", tenere premuto il tasto di ARRESTO(■) del telecomando per almeno 5 secondi. Sul display viene visualizzato "INIT(INIZ.)" e tutte le impostazioni ritomano ai valori predefiniti.Quindi premere il tasto di ACCENSIONE.Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.Utilizzarla solo in caso di necessità.
La radio non funziona.	L'antenna è collegata correttamente?Se il segnale d'ingresso dell'antenna è debole, installare un'antenna FM esterna in un'area con una buona ricezione.

Elenco codici lingue

Inserire il codice appropriato per OTHERS (ALTRO) di Disc Menu (Menu Disco), Audio (Audio) e Subtitle (Sottotitolo). (Vedere a pagina 21).

Codice	Lingua Codice Lingua		Codice	Lingua	Codice	Lingua	Codice	Lingua	Codice	Lingua
1027 Afar	1142 Greek 1239 Interlingue 1345 Malagasy 1482 Kirundi 1527				Tajik
1028	Abkhazian	1144	English	1245	Inupiak	1347	Maori	1483	Romanian	1528
1032	Afrikaans	1145	Esperanto	1248	Indonesian	1349	Macedonian	1489	Russian	1529
1039	Amharic	1149	Spanish	1253	Icelandic	1350	Malayalam	1491	Kinyarwanda	1531
1044	Arabic	1150	Estonian	1254	Italian	1352	Mongolian	1495	Sanskrit	1532
1045	Assamese	1151	Basque	1257	Hebrew	1353	Moldavian	1498	Sindhi	1534
1051	Aymara	1157	Persian	1261	Japanese	1356	Marathi	1501	Sangro	1535
1052	Azerbaijani	1165	Finnish	1269	Yiddish	1357	Malay	1502	Serbo-Croatian	1538
1053	Bashkir	1166	Fiji	1283	Javanese	1358	Maltese	1503	Singhalese	1539
1057	Byelorussian	1171	Faeroese	1287	Georgian	1363	Burmese	1505	Slovak	1540
1059	Bulgarian	1174	French	1297	Kazakh	1365	Nauru	1506	Slovenian	1543
1060	Bihari	1181	Frisian	1298	Greenlandic	1369	Nepali	1507	Samoan	1557
1069	Bislama	1183	Irish	1299	Cambodian	1376	Dutch	1508	Shona	1564
1066	Bengali; Bangla	1186	Scots Gaelic	1300	Canada	1379	Norwegian	1509	Somali	1572
1067	Tibetan	1194	Galician	1301	Korean	1393	Occitan	1511	Albanian	1581
1070	Breton	1196	Guarani	1305	Kashmiri	1403	(Afan) Oromo	1512	Serbian	1587
1079	Catalan	1203	Gujarati	1307	Kurdish	1408	Oriya	1513	Siswati	1613
1093	Corsican	1209	Hausa	1311	Kirghiz	1417	Punjabi	1514	Sesotho	1632
1097	Czech	1217	Hindi	1313	Latin	1428	Polish	1515	Sundanese	1665
1103	Welsh	1226	Croatian	1326	Lingala	1435	Pashto, Pushto	1516	Swedish	1684
1105	Danish	1229	Hungarian	1327	Laothian	1436	Portuguese	1517	Swahili	1697
1109	German	1233	Armenian	1332	Lithuanian	1463	Quechua	1521	Tamil
1130	Bhutani 1235 Interlingua	1334		Latvian, Lettish	1481	Rhaeto-Romance	1525	Tegulu

Altre informazioni

Specifiche
Generale	Peso	2,04 kg
	Dimensioni	430 (W) x 61 (H) x 230 (D) mm
	Temperatura di esercizio	+5°C~+35°C
	Umidità di esercizio	10% fino al 75%
Sintonizzatore FM	Rapporto segnale/rumore	60 dB
	Sensibilità utile	10 dB
	Distorsione armonica totale	1 %
Dischi	DVD (Digital Versatile Disc)	Velocità di lettura: 3,49 ~ 4,06 m/sec.
		Tempo approssimativo di riproduzione (Single Sided, Single Layer): 135 min.
	CD: 12 cm (COMPACT DISC)	Velocità di lettura: 4,8 ~ 5,6 m/sec.
		Tempo massimo di riproduzione: 74 min.
	CD: 8 cm (COMPACT DISC)	Velocità di lettura: 4,8 ~ 5,6 m/sec.
		Tempo massimo di riproduzione: 20 min.
Uscita video	Video composito	480i(576i)
		1 canale: 1.0 Vp-p (carico 75 Ω)
	Video Component	480i(576i)
		Y: 1.0 Vp-p (carico 75 Ω)
		Pr: 0.70 Vp-p (carico 75 Ω)
		Pb: 0.70 Vp-p (carico 75 Ω)
Amplificatore	Uscita diffusore anteriore	35W x 2(3Ω)
	Uscita diffusore centrale	95W(3Ω)
	Uscita diffusore surround	35W x 2(3Ω)
	Uscita Subwoofer	95W(3Ω)
	Gamma di frequenze	20Hz~20KHz
	Rapporto S/N	65dB
	Separazione canali	60dB
	Sensibilità di ingresso	(AUX)800 mV

Diffusori	Sistema di diffusori	Sistema di diffusori 5.1 canali
		Anteriori	Surround	Centrale	Subwoofer
	Impedenza	3 Ω	3 Ω	3 Ω	3 Ω
	Gamma di frequenze	140Hz~20KHz	140Hz~20KHz	140Hz~20KHz	20Hz~160Hz
	Livello di pressione sonora di uscita	86dB/W/M	86dB/W/M	86dB/W/M	88dB/W/M
	Ingresso nominale	35W	35W	95W	95W
	Ingresso massimo	70W	70W	190W	190W
	Dimensioni (L x A x P)	Anteriori / Surround/ Centrale: 77 x 107 x 68 mmSubwoofer : 154 x 299 x 285 mm
	Pesi	Anteriori: 0.3 Kg, Centrale : 0,34 KgSurround : 0.32 Kg, Subwoofer : 2,89 Kg

*: Specifica nominale
- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
- Peso e dimensioni sono approssimativi.
- Design e specifiche sono soggetti a modifiche senza preavviso.
- Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.

Licenza OpenSSL

OpenSSL Toolkit è pubblicato secondo i termini di una doppia licenza, ossia è regolamentato dalle condizioni sia della licenza di OpenSSL che della licenza originale di SSLeay. Vedere di seguito i testi della licenza attuale. In realtà entrambe le licenze sono di tipo BSD Open Source. Per tutte le questioni relative alla licenza di OpenSSL, contattare [e-mail].

Licenza OpenSSL

Copyright (c) 1998-2007 OpenSSL Project. Tutti i diritti riservati.

La ridistribuzione e l'uso in formato sorgente e binario, con o senza modifiche, sono consentiti a patto di soddisfare le seguenti condizioni:

1. La ridistribuzione del codice sorgente deve contenere la nota di copyright precedente, il presente elenco di condizioni e la clausola di esclusione che segue.
2. La ridistribuzione in forma binaria deve contenere la nota di copyright precedente, il presente elenco di condizioni e la clausola di esclusione che segue nella documentazione e/o in altri materiali forniti nella distribuzione.
3. Tutto il materiale pubblicitario che menziona le caratteristiche o l'uso del software deve contenere il seguente riconoscimento: "Il prodotto contiene software sviluppato da OpenSSL Project per l'uso in OpenSSL Toolkit. (http://www.openssl.org/)"
4. I nomi "OpenSSL Toolkit" e "OpenSSL Project" non devono essere usati per sostenere o promuovere prodotti derivati dal software senza un permesso scritto. Per ottenere tale premesso, contattare [e-mail].
5. I prodotti derivati dal software non possono portare il nome "OpenSSL", né il nome "OpenSSL" può apparire nel loro nome senza il permesso scritto di OpenSSL Project.
6. La ridistribuzione in qualsiasi forma deve contenere il seguente riconoscimento: "Il prodotto contiene software sviluppato da OpenSSL Project per l'uso in OpenSSL Toolkit (http://www.openssl.org/)"

IL SOFTWARE È FORNITO DA OpenSSL PROJECT "COSI COM'È" E SONO ESCLUSE LE GARANZIE ESPLICITE O IMPLICITE DI QUALSIASI TIPO FRA CUI - SENZA LIMITARSI A QUESTI ESEMPI - LE GARANZIE IMPLICITE DI COMMERCIABILITÀ E IDONEITÀ A UN DATO SCOPO. IN NESSUN CASO OpenSSL PROJECT O I SUOI CONTRIBUTORI POTRANNO ESSERE RESPONSABILI DI QUALSIASI DANNO DIRETTO, INDIRETTO, INCIDENTALE, SPECIALE, ESEMLARE O CONSEQUENZIALE (COMPRESE, SENZA LIMITARSI A QUESTI ESEMPI, LA FORNITURA DI BENI O SERVIZI SUCCEDANEI, LA PERDITA DI FRUIZIONE, DI DATI O DI PROFITTI, O L'INTERRUZIONE DELL'ATTIVITÀ LAVORATIVA), QUALUNQUE SIA LA SUA CAUSA E LA TEORIA DI ATTRIBUZIONE DELLA RESPONSABILITÀ, NON IMPORTA SE PER CONTRATTO, RESPONSABILITÀ OGGETTIVA O TORTO (COMPRESA LA NEGLIGENZA E ALTRO), CONSEGUENTE IN QUALSIASI MODO ALL'USO DEL SOFTWARE, ANCHE SE LA POSSIBILITÀ DI TALI DANNI FOSSE NOTA.

Questo prodotto contiene software crittografico scritto da Eric Young ([e-mail]). Questo prodotto contiene software scritto da Tim Hudson ([e-mail]).

Licenza originale di SSLeay

Tutti i diritti riservati. Il pacchetto è un'implementazione di SSL scritta da Eric Young ([e-mail]).

L'implementazione è stata scritta in modo da conformarsi a Netscape SSL.

La libreria è usabile liberamente per impieghi commerciali e non commerciali, a patto che siano rispettate le seguenti condizioni, che si applicano a tutto il codice della distribuzione, indipendentemente che sia codice RC4, RSA, lhash, DES, eccetera, e non solo al codice SSL. La documentazione su SSL compresa nella distribuzione è coperta dagli stessi termini di copyright, con la differenza che il detentore è Tim Hudson ([e-mail]).

Licenza OpenSSL

Il copyright resta di Eric Young; pertanto, tutte le note di copyright nel codice non devono essere rimosse. Se il pacchetto viene usato in un prodotto, Eric Young deve essere riconosciuto autore delle parti di libreria impiegate. Tale riconoscimento può avere la forma di un messaggio di testo all'avvio del programma o nella documentazione (online o testuale) fornita insieme al pacchetto.

La ridistribuzione e l'uso in formato sorgente e binario, con o senza modifiche, sono consentiti a patto di soddisfare le seguenti condizioni:

1. La ridistribuzione del codice sorgente deve contenere la nota di copyright precedente, il presente elenco di condizioni e la clausola di esclusione che segue.
2. La ridistribuzione in forma binaria deve contenere la nota di copyright precedente, il presente elenco di condizioni e la clausola di esclusione che segue nella documentazione e/o in altri materiali forniti nella distribuzione.
3. Tutto il materiale pubblicitario che menziona le caratteristiche o l'uso del software deve contenere il seguente riconoscimento:

"Questo prodotto contiene software crittografico scritto da Eric Young ([e-mail])"

La parola "crittografico" può essere omessa se le procedure della libreria che sono state usate non sono crittografiche :-).

1. Se si include qualsiasi codice specifico per Windows (o un suo derivato) presente nella cartella "apps" (codice di applicazione), si deve inserire un ulteriore riconoscimento: "Questo prodotto contiene software scritto da Tim Hudson ([e-mail])"

IL SOFTWARE È FORNITO DA ERIC YOUNG "COSI COM'È" E SONO ESCLUSE LE GARANZIE ESPLICITE O IMPLICITE DI ALCUN TIPO FRA CUI - SENZA LIMITARSI A QUESTI ESEMPI - LE GARANZIE IMPLICITE DI COMMERCIBILITÀ E IDONEITÀ A UN DATO SCOPO. IN NESSUN CASO L'AUTORE O I SUOI CONTRIBUTORI POTRANNO ESSERE RESPONSABILI DI QUALSIASI DANNO DIRETTO, INDIRETTO, INCIDENTALE, SPECIALE, ESEMLARE O CONSEQUENZIALE (COMPRESE, SENZA LIMITARSI A QUESTI ESEMPI, LA FORNITURA DI BENI O SERVIZI SUCCEDANEI, LA PERDITA DI FRUIZIONE, DATI O DI PROFITTI, O L'INTERRUZIONE DELL'ATTIVITÀ LAVORATIVA), QUALUNQUE SIA LA SUA CAUSA E LA TEORIA DI ATTRIBUZIONE DELLA RESPONSABILITÀ, NON IMPORTA SE PER CONTRATTO, RESPONSABILITÀ OGGETTIVA O TORTO (COMPRESA LA NEGLIGENZA E ALTRIMENTI), CONSEGUENTE IN QUALSIASI MODO ALL'USO DEL SOFTWARE, ANCHE SE LA POSSIBILITÀ DI TALI DANNI FOSSE NOTA.

I termini della licenza e della distribuzione per tutte le versioni pubblicamente disponibili o derivate del codice non possono essere modificati. In altri termini, il codice non può semplicemente essere copiato e assegnato a un'altra licenza di distribuzione (compresa la licenza pubblica GNU)

Contatta SAMSUNG WORLD WIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Area Contact Center		Web Site
▪ North America
Canada 1-800-SAMSUNG (726-7864) www.samsung.com
Mexico 01-800-SAMSUNG (726-7864) www.samsung.com
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com
▪ Latin America
Argentine 0800-333-3733 www.samsung.com
Brazil 0800-124-421 / 4004-0000 www.samsung.com
Chile 800-SAMSUNG (726-7864) www.samsung.com
Colombia 01-800-0112112 www.samsung.com
Costa Rica 0-800-507-7267 www.samsung.com
Dominica 1-800-751-2676 www.samsung.com
Ecuador 1-800-10-7267 www.samsung.com
El Salvador	800-6225	www.samsung.com
Guatemala 1-800-299-0013 www.samsung.com
Honduras 800-7919267 www.samsung.com
Jamaica	1-800-234-7267 www.samsung.com
Nicaragua	00-1800-5077267	www.samsung.com
Panama 800-7267 www.samsung.com
Peru	0-800-777-08	www.samsung.com
Puerto Rico	1-800-682-3180 www.samsung.com
Trinidad & Tobago	1-800-SAMSUNG (726-7864) www.samsung.com
Venezuela	0-800-100-5303 www.samsung.com
▪ Europe
Albania	42 27 5755	-
Austria	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
Belgium 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
Bosnia	05 133 1999	-
Bulgaria 07001 33 11 www.samsung.com
Croatia 062 SAMSUNG (062 726 7864) www.samsung.com
Czech	800-SAMSUNG (800-726786)Samsung Zrt., Česká organizační složka, Oasis Florenc, Soko-lovská394/17, 180 00, Praha 8	www.samsung.com
Denmark	70 70 19 70	www.samsung.com
Finland	030 - 6227 515	www.samsung.com
France	01 48 63 00 00	www.samsung.com
Germany	01805 - SAMSUNG (726-7864 € 0,14/Min)	www.samsung.com
Hungary	06-80-SAMSUNG (726-7864) www.samsung.com
Italia	800-SAMSUNG (726-7864) www.samsung.com
Kosovo	[phone]	-
Luxemburg	261 03 710	www.samsung.com
Macedonia	023 207 777	-
Montenegro	020 405 888	-
Netherlands	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
Norway	815-56 480	www.samsung.com
Poland	0 801 1SAMSUNG (172678) / 022-607-93-33	www.samsung.com
Portugal	80820-SAMSUNG (726-7864)	www.samsung.com
Rumania	1. 08010 SAMSUNG (72678) - doar din rețeaua Romtelecom, tarif local2. 021.206.01.10 - din orice retea, tarif normal	www.samsung.com

Area Contact Center		Web Site
Serbia	0700 Samsung (0700 726 7864)	www.samsung.com
Slovakia 0800-SAMSUNG (726-7864) www.samsung.com
Spain	902-1-SAMSUNG (902 172 678)	www.samsung.com
Sweden	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848-SAMSUNG (7267864, CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr/(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
Eire	0818 717100	www.samsung.com
Lithuania	8-800-77777	www.samsung.com
Latvia	8000-7267	www.samsung.com
Estonia	800-7267	www.samsung.com
CIS
Russia	8-800-555-55-55	www.samsung.com
Georgia 8-800-555-555	-
Armenia	0-800-05-555	-
Azerbaijan	088-55-55-555	-
Kazakhstan	8-10-800-500-55-500 (GSM: 7799)	www.samsung.com
Uzbekistan	8-10-800-500-55-500 www.samsung.com
Kyrgyzstan	00-800-500-55-500	www.samsung.com
Tadjikistan	8-10-800-500-55-500	www.samsung.com
Ukraine 0-800-502-000		www.samsung.uawww.samsung.com/ua_ru
Belarus 810-800-500-55-500	-
Moldova	00-800-500-55-500 -
Asia Pacific
Australia	1300 362 603	www.samsung.com
New Zealand	0800 SAMSUNG (0800 726 786)	www.samsung.com
China	400-810-5858 / 010-6475 1880	www.samsung.com
Hong Kong	(852) 3698 4698	www.samsung.com/hkwww.samsung.com/hk_en/
India	3030 8282 / 1800 110011 / 1800 3000 8282 / 1800 266 8282	www.samsung.com
Indonesia	0800-112-8888 / 021-5699-7777	www.samsung.com
Japan	0120-327-527	www.samsung.com
Malaysia	1800-88-9999	www.samsung.com
Philippines	1-800-10-SAMSUNG(726-7864) / 1-800-3-SAMSUNG(726-7864) / 1-800-8-SAMSUNG(726-7864) / 02-5805777	www.samsung.com
Singapore	1800-SAMSUNG (726-7864)	www.samsung.com
Thailand	1800-29-3232 / 02-689-3232	www.samsung.com
Taiwan	0800-329-999	www.samsung.com
Vietnam 1 800 588 889 www.samsung.com
Middle East
Bahrain	8000-4726	www.samsung.com
Egypt	08000-726786	www.samsung.com
Jordan	800-22273	www.samsung.com
Morocco	080 100 2255	www.samsung.com
Oman	800-SAMSUNG (726-7864) www.samsung.com
Saudi Arabia 920-21230 www.samsung.com
Turkey	444 77 11	www.samsung.com
U.A.E 800-SAMSUNG (726-7864) www.samsung.com
Africa
Nigeria 0800-SAMSUNG (726-7864) www.samsung.com
South Africa	0860-SAMSUNG (726-7864)	www.samsung.com

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell'Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.)

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.
