MANUALE UTENTE SGYPM910HL PIONEER

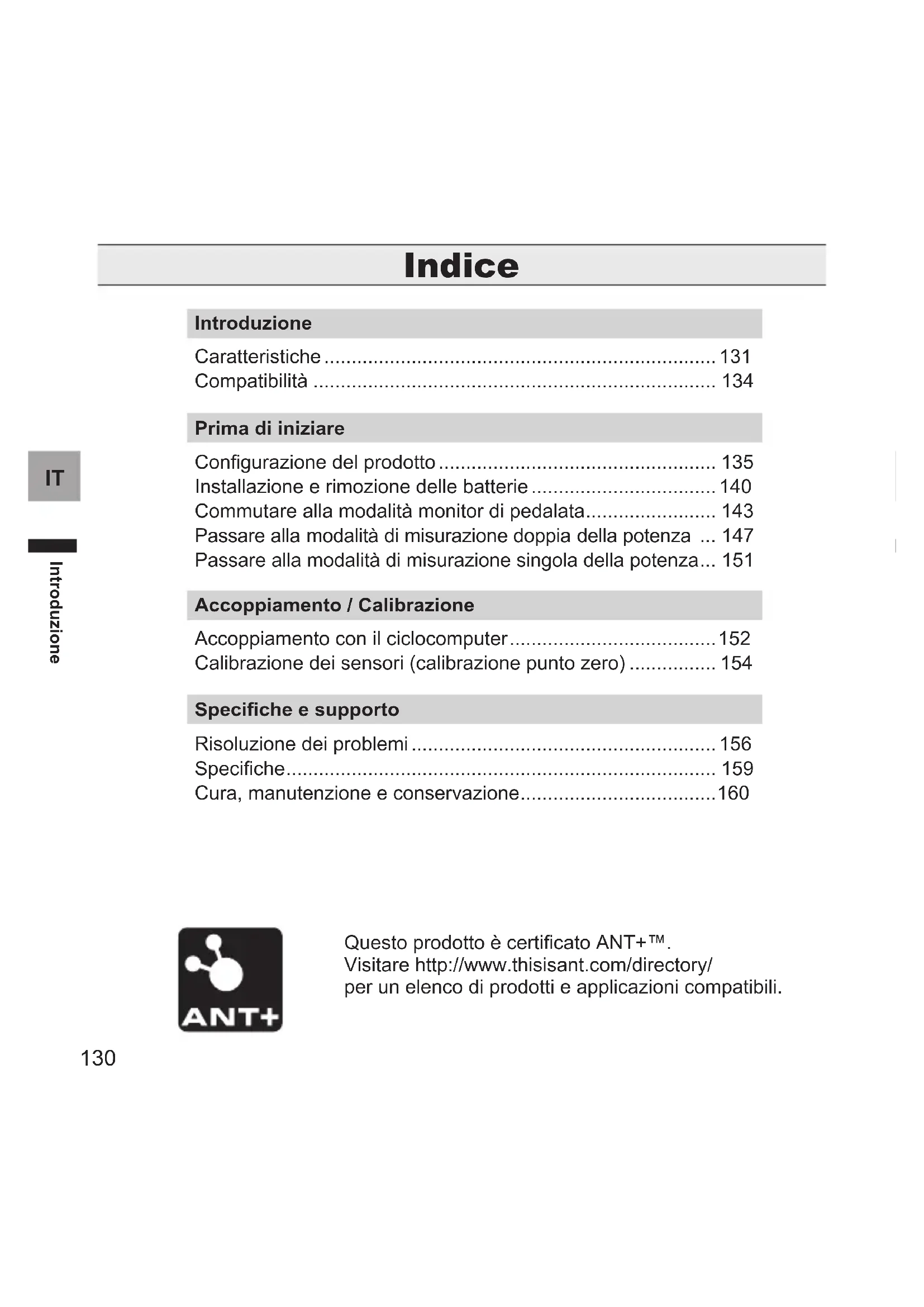

• Introduzione Indice Introduzione Caratteristiche p. 131
• Compatibilità p. 134
• Prima di iniziare Congurazione del prodotto p. 135
• Installazione e rimozione delle batterie p. 140
• Commutare alla modalità monitor di pedalata p. 143
• Passare alla modalità di misurazione doppia della potenza p. 147
• Passare alla modalità di misurazione singola della potenza p. 151
• Accoppiamento / Calibrazione Accoppiamento con il ciclocomputer p. 152

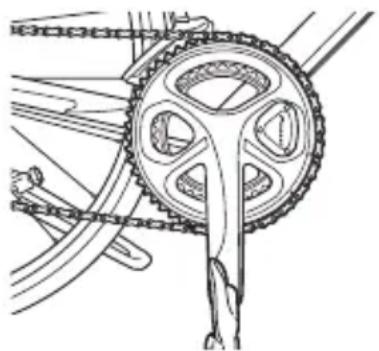

• Calibrazione dei sensori (calibrazione punto zero) p. 154
• Speciche e supporto Risoluzione dei problemi p. 156
• Speciche p. 159
• Cura, manutenzione e conservazione Introduzione Questo prodotto è certicato ANT+™. Visitare http://www.thisisant.com/directory/ per un elenco di prodotti e applicazioni compatibili.131 p. 160

Introduzione Caratteristiche Questo prodotto è un sistema di sensori che analizza la pedalata di una bici in tempo reale. Calcola la direzione e l

intensità della forza che agisce sui pedali e calcola l

efcienza della pedalata. Descrizione dei componenti

• Unità di misurazione dello sforzo: Rileva lo sforzo sulla pedivella e calcola la direzione e l’intensità della forza applicata su di essa.

• Magnete: Utilizzato per rilevare l’angolo della rotazione.

• Trasmettitori: Inviano le informazioni dell’unità di misurazione dello sforzo e del magnete al ciclocomputer. Modalità prodotto
• Quando si utilizza SGX-CA500, la versione del rmware deve essere 20150501.02.43 o superiore.
• Modalità monitor di pedalata: Se associato al ciclocomputer SGX-CA500, possono essere misurate l’efcienza della pedalata e del ritmo e altre proprietà di questo genere. Si può raggiungere l’utilizzo massimo delle funzioni del prodotto.

• Modalità misurazione doppia della potenza: Sono necessari i sensori di destra e di sinistra. I valori effettivi della potenza dei sensori di destra e sinistra possono essere sommati e visualizzati, e può essere misurato il ritmo. Può essere usato con SGX-CA500 o con un ciclocomputer che supporti ANT+ di un altro produttore.

• Modalità misurazione singola della potenza: Il valore della potenza dei sensori di destra e sinistra può essere raddoppiato e visualizzato rapidamente, e può essere misurato il ritmo. Può essere usato con SGX-CA500 o con un ciclocomputer che supporti ANT+ di un altro produttore.132

Introduzione Commutazione delle modalità

• Quando si utilizza SGX-CA500, la versione del rmware deve essere 20150501.02.43 o superiore.

• Modalità monitor di pedalata (Pagina 143) Può essere commutato con SGX-CA500. Non può essere commutato con ciclocompuer di altri produttori. Se la modalità è commutata in modalità pedalata, i LED sui sensori si illuminano di verde per 10 secondi. Modalità corrente Metodo 1 (interruttore a pressione del sensore di destra) Metodo 2 (SGX-CA500) LED Metodo di illuminazione Misuratore doppio della potenza Non può essere commutato

I LED si illuminano di verde per 10 secondi Misuratore singolo della potenza Non può essere commutato

• Modalità misurazione doppia della potenza (Pagina 147) La modalità può essere cambiata con il SGX-CA500 o utilizzando l’interruttore a pressione del sensore destro. Se si sta usando un ciclocomputer di altro produttore, commutare usando il metodo 1. Se la modalità è commutata in modalità misuratore di potenza, i LED si illuminano di luce arancione per 10 secondi. Modalità corrente Metodo 1 (interruttore a pressione del sensore di destra) Metodo 2 (SGX-CA500) LED Metodo di illuminazione Monitor di pedalata Non può essere commutato

I LED si illuminano di arancione per 10 secondi Misuratore singolo della potenza ○ ○133

• Modalità misurazione singola della potenza (Pagina 151) È necessario SGX-CA500 per cambiare dalla modalità monitor della pedalata. Non può essere commutato con ciclocompuer di altri produttori. Per cambiare dalla modalità di misurazione doppia della potenza, usare SGX-CA500 oppure premere l’interruttore a pressione del sensore di destra. Se la modalità è commutata, i LED sui sensori lampeggiano di arancione per 10 secondi. Modalità corrente Metodo 1 (interruttore a pressione del sensore di destra) Metodo 2 (SGX-CA500) LED Metodo di illuminazione Monitor di pedalata Non può essere commutato

I LED lampeggiano di luce arancione per 10 secondi Misuratore doppio della potenza

Manuali I manuali del prodotto comprendono un Manuale utente, pagine di supporto e importanti informazioni per l’utente.

• Manuale utente (il presente documento) Spiegano come commutare le modalità del prodotto e come associarlo al ciclocomputer e calibrare i sensori.

• Pagine di supporto (sito internet) http://pioneer-cyclesports.com/it/support/products/ Spiega in dettaglio i metodi di gestione. Come staccare il prodotto (per rivenditori) è decritto anche nei materiali di riferimento.

• Informazioni importanti per l’utente La sezione Importanti informazioni per l’utente fornisce informazioni dettagliate relative alla sicurezza.134

Introduzione Compatibilità Guarnitura Il prodotto è supporta le guarniture seguenti. Guarnitura Commenti SHIMANO FC-9000 Supporta pedivelle di lunghezza 165 / 167,5 / 170 / 172,5 / 175 / 177,5 / 180 mm e guarniture da 50-34T / 52-36T / 52-38T / 53-39T / 54-42T / 55-42T.

SHIMANO FC-6800 Supporta pedivelle di lunghezza 165 / 170 / 172,5 / 175 mm e guarniture da 50-34T / 52-36T / 53-39T.

• Questo manuale spiega la guarnitura di lunghezza 170 mm con esempi.
• Quando viene sostituito l’anello della catena, fare attenzione a non disconnettere il cavo di giunzione del sensore del monitor di pedalata destra. Prima vedere il video su come togliere l’anello della catena su http://pioneer-cyclesports.com/it/support/products/ per confermare la procedura. Per l’installazione e la calibrazione del prodotto, sono necessari capacità e attrezzi speciali. Per eseguire l’installazione e la calibrazione, chiedere sempre presso il negozio in cui si è acquistato il prodotto di effettuarlo. Dato che il prodotto è ssato alla guarnitura con un adesivo, non può essere rimosso senza distruggere il sensore. Prima di iniziare135

Prima di iniziare SGY-PM910H2 Questo prodotto contiene le seguenti parti. Sensore del monitor di pedalata (lato sinistro) Sensore del monitor di pedalata (lato destro) Congurazione del prodotto

Trasmettitore sinistro

Unità di misurazione dello sforzo

Numero dispositivo Parte del sensore del monitor di pedalata (lato sinistro)

Trasmettitore destro

Unità di misurazione dello sforzo

Scatola di giunzione

Numero dispositivo (Descritto sul retro) Parte del sensore del monitor di pedalata (lato destro) Prima di iniziare136

Prima di iniziare Congurazione del prodotto Magnete Tipo patch x 2 Tipo a braccio (lato destro) Tipo a braccio (lato sinistro) Altri

• Manuale utente (il presente documento)

• Coperchio trasmettitore destro (grigio metallico)

• Viti a testa esagonale (M2.6 x 8 mm) x 3 (per il trasmettitore destro x 3)

• Viti a testa esagonale (M2.6 x 5 mm) x 3 (di ricambio per il coperchio del trasmettitore destro x 3)

• Fascette fermacavo x 10 (per il magnete sinistro x 2, per il magnete destro x 2, di ricambio x 6)

• Imbottiture per il montaggio del magnete di tipo a braccio x 2

• Basi magnetiche di tipo patch x 2

• Nastro per l’installazione dell’adattatore dell’anello della catena

• Nastro per l’installazione della base adattatore FC-6800 Per FC-9000 Adattatore anello catena Per FC-6800 Base adattatore Per FC-6800 Coperchio unità di misurazione dello sforzo x 1 per ciascun tipo137

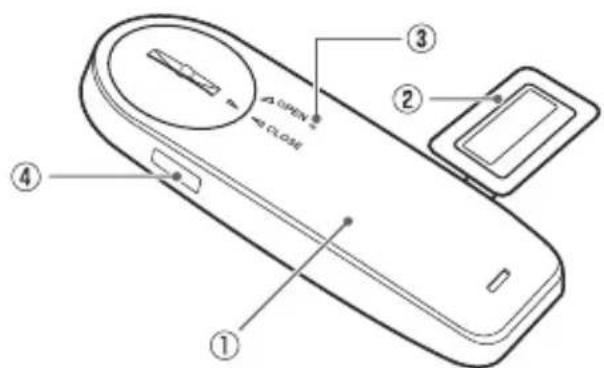

Prima di iniziare Congurazione del prodotto SGY-PM910HL Questo prodotto contiene le seguenti parti. Sensore del monitor di pedalata (lato sinistro) Magnete Tipo patch Tipo a braccio (lato sinistro) Altri

• Manuale utente (il presente documento)

• Batterie (CR2032) (preinstallate nel sensore)

• Fascette fermacavo x 4 (per il magnete sinistro x 2, di ricambio x 2)

• Imbottiture per il montaggio del magnete di tipo a braccio

• Base magnetica di tipo patch

Trasmettitore sinistro

Unità di misurazione dello sforzo

Numero dispositivo Parte del sensore del monitor di pedalata (lato sinistro)138

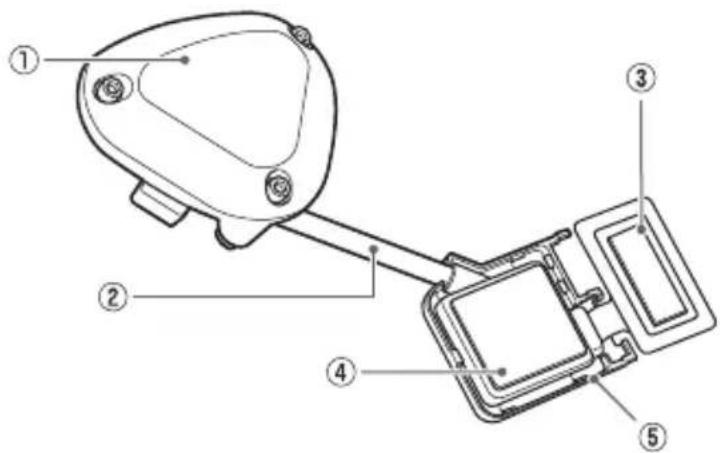

Prima di iniziare Congurazione del prodotto SGY-PM910HR Questo prodotto contiene le seguenti parti. Sensore del monitor di pedalata (lato destro) Per FC-9000 Per FC-6800 Coperchio unità di misurazione dello sforzo x 1 per ciascun tipo Adattatore anello catena Per FC-6800 Base adattatore

Trasmettitore destro

Unità di misurazione dello sforzo

Scatola di giunzione

Numero dispositivo (Descritto sul retro) Parte del sensore del monitor di pedalata (lato destro)139

Prima di iniziare Congurazione del prodotto Magnete Tipo patch Tipo a braccio (lato destro) Altri

• Manuale utente (il presente documento)

• Batterie (CR2032) (preinstallate nel sensore)

• Coperchio trasmettitore destro (grigio metallico)

• Viti a testa esagonale (M2.6 x 8 mm) x 3 (per il trasmettitore destro x 3)

• Viti a testa esagonale (M2.6 x 5 mm) x 3 (di ricambio per il coperchio del trasmettitore destro x 3)

• Fascette fermacavo x 4 (per il magnete destro x 2, di ricambio x 2)

• Imbottiture per il montaggio del magnete di tipo a braccio

• Base magnetica di tipo patch

• Nastro per l’installazione dell’adattatore dell’anello della catena

• Nastro per l’installazione della base adattatore FC-6800140

Prima di iniziare Installazione e rimozione delle batterie Nel prodotto sono pre-installate le batterie. Se le batterie sono quasi esaurite (vedere Pagina 156 per confermare), sostituirle con batterie nuove, attenendosi alla seguente procedura.

• Sostituire le batterie di entrambi i sensori destro e sinistro contemporaneamente.

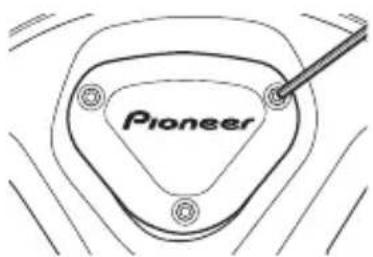

1. Togliere il coperchio.

• Fare attenzione a non far cadere o perdere la batteria quando si toglie il coperchio.
• Trasmettitore destro (viti: 3 x) Utilizzare una chiave esagonale per allentare la vite (2 mm) e rimuovere il coperchio.
• Fare attenzione a non perdere la vite rimossa.• Non allentare l’imballo impermeabile.
• Trasmettitore sinistro Ruotare il coperchio a sinistra in modo che la freccia triangolare sia rivolta su [OPEN] e rimuoverlo.141

Prima di iniziare Installazione e rimozione delle batterie

2. Rimuovere la batteria usata.

• Trasmettitore destro

• Trasmettitore sinistro

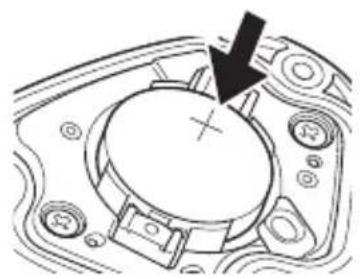

3. Installare la nuova batteria

• Trasmettitore destro

• Trasmettitore sinistro Dopo aver montato la batteria, posizionare il coperchio con la freccia triangolare rivolta su [OPEN] e ruotarlo con una moneta su [CLOSE].

• Fare attenzione a non far cadere o perdere la batteria durante l’installazione.

• Non allentare l’imballo impermeabile.

• Non usare batterie diverse da CR2032. Potrebbero vericarsi malfunzionamenti.

• Installare il coperchio stringendo bene per renderlo resistente alle inltrazioni di acqua.

• Usare un bastoncino cotonato asciutto per pulire il terminale delle batterie del trasmettitore facendo attenzione a non deformarlo. Pulire regolarmente il terminale per accertarsi che il trasmettitore funzioni regolarmente.142

Prima di iniziare Installazione e rimozione delle batterie

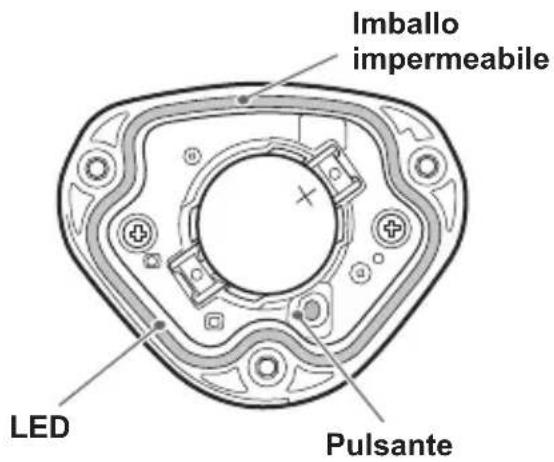

4. Controllare il display a LED.

Il trasmettitore si avvia quando le batterie sono installate. I LED sui trasmettitori lampeggiano nel modo seguente in funzione della modalità effettiva del sensore.

• Quando si pedala in modalità monitor: I LED si illuminano di verde per 10 secondi

• Quando si pedala in modalità misurazione doppia della potenza: I LED si illuminano di arancione per 10 secondi

• Quando si pedala in modalità misurazione doppia della potenza: I LED lampeggiano di luce arancione per 10 secondi

• Se, dopo aver installato le batterie, i LED non si accendono per più di 5 secondi, togliere le batterie, attendere più di 1 minuto e installarle di nuovo. Se i LED continuano a non accendersi, la batteria potrebbe essere quasi scarica. Sostituire la batteria con una nuova. Smaltire le batterie non utilizzate secondo le istruzioni del governo locale.

5. Installare il coperchio del

trasmettitore destro e serrare le viti per ssarlo in posizione. Quando si serrano le viti, non usare forza eccessiva né serrarle eccessivamente. Diversamente, il coperchio di plastica potrebbe incrinarsi. Per serrare le viti, utilizzare uno strumento che possa misurare la coppia.

• Coppia di serraggio: 30 cN·m

• Installare il coperchio del trasmettitore e avvitare bene le viti per renderlo resistente alle inltrazioni di acqua. Pulsante LED Imballo impermeabile143

Prima di iniziare Commutare alla modalità monitor di pedalata

1. Premere il pulsante menu

sullo schermo del Cyclometer di SGX-CA500.

2. Toccare [Opzione] - [Pedalata

Impostazioni] - [Selezione della Modalità] in questo ordine. Si apre la schermata di commutazione della modalità. Se il numero di dispositivo è già visualizzato, confermare che è lo stesso del sensore che si desidera utilizzare. Se corrisponde, non è necessaria l’operazione di inserimento. Se è differente, immettere il nuovo numero del sensore che si desidera usare. Togliere il controllo dai sensori al cui modalità non va attivata.

3. Toccare il parte del display in

cui è visualizzato il numero del dispositivo. Si apre la schermata di immissione del numero di dispositivo del sensore.

• È necessario il ciclocomputer SGX-CA500 per commutare la modalità monitor della pedalata. La modalità non può essere commutata con ciclocompuer di altri produttori.

• La versione del rmware del SGX-CA500 deve essere 20150501.02.43 o superiore. Se la versione è differente, aggiornare il rmware. Fare riferimento alla Guida utente (per internet) di SGX-CA500 per quanto riguarda come effettuare l’aggiornamento o qualsiasi altro metodo di utilizzo. http://pioneer-cyclesports.com/it/support/products/144

Prima di iniziare Commutare alla modalità monitor di pedalata

4. Immettere il numero di

dispositivo e toccare [ ]. I numeri dispositivo dei trasmettitori sono stampati sulla scatola di giunzione destra e sul lato del sensore sinistro. (Pagina 135)

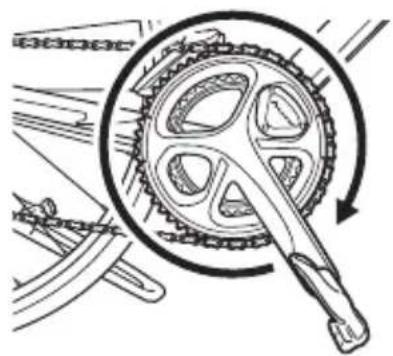

5. Ruotare la pedivella della

bicicletta di più di tre giri per avviare il trasmettitore sinistro e destro.

• Accoppiare con il ciclocomputer entro 5 minuti dopo l

attivazione dei trasmettitori.

6. Toccare [Sensore di

pedalata]. Inizia la ricerca dei sensori. A Viene visualizzato il messaggio [Attendere.].

• Per associare il sensore potrebbe volerci anche più di un minuto. Si apre la schermata di completamento della commutazione. Toccare OK se si desidera aggiungerlo all’elenco sensori.145

Prima di iniziare Commutare alla modalità monitor di pedalata

• [Riuscito] La modalità è commutata.

• [Timeout] Il sensore non è stato trovato.

• [Annulla] È stato premuto annulla.

• [Batteria Scarica] La batteria è quasi scarica.

• Timeout: Lo stato di comunicazione sarà probabilmente scarso. Le informazioni sul sensore non possono essere ricevute adeguatamente. Assicurarsi che il sensore che si sta accoppiando sia attivato, quindi avvicinare l

SGX-CA500 più vicino al sensore ed eseguire nuovamente

operazione di accoppiamento. A causa dell’interferenza nella stessa banda di frequenza, potrebbe non essere possibile accoppiare il sensore. Se viene visualizzato "Timeout." persino durante l’utilizzo dopo aver spostato l’SGX-CA500 è più vicino al sensore e dopo averlo accoppiato, provare nuovamente in qualche luogo privo di interferenze provenienti da microonde, onde radio o apparecchi wireless.

• Batteria Scarica: La batteria è quasi scarica. Sostituire la batteria con una nuova. Per le istruzioni su come inserire/togliere le batterie, fare riferimento a Pagina 140. Se non si aggiunge il sensore all’elenco, SGX-CA500 non si non si accoppierà al sensore. Il sensore può essere aggiunto all’elenco successivamente, usando il menu [Sensori]. Se la modalità è commutata, i LED dei sensori lampeggiano di verde per 10 secondi. Aggiungere all’elenco sensori a SGX-CA500 Una volta aggiunto all’elenco dei sensori, si accoppia a SGX-CA500. Quindi, ogni volta che viene avviato il sensore, si associa automaticamente con SGX-CA500. Per confermare l’elenco sensori, premere il pulsante del menu sulla sinistra del prodotto, sulla schermata principale Cyclometer e toccare [Sensori]. Nella schermata di completamento di commutazione della modalità, il display è come segue, in base allo stato.146

Prima di iniziare Commutare alla modalità monitor di pedalata Copia pedale Copia pedale è abilitato solo nella modalità monitor della pedalata. Se funziona solo il sensore di un lato, è possibile copiare i dati sull’altro lato per visualizzare i dati su entrambi i lati del ciclocomputer e registrarli. È possibile selezionare il pedale copia della bicicletta corrente e impostare il bilanciamento.

1. Premere il pulsante menu

sullo schermo del Cyclometer.

2. Toccare [Opzione] poi

[Pedalata Impostazioni] e poi [Copia Pedalata].

3. Toccare [Copia Pedalata],

quindi selezionare il metodo di copiatura.

il valore numerico, quindi toccare [OK].

• Se viene impostato destra e sinistra in modo non corretto, si noti che non verrà visualizzata la potenza corretta.147

Prima di iniziare Passare alla modalità di misurazione doppia della potenza

• In questa modalità sono necessari sia i sensori di destra che di sinistra. Quando il sensore passa alla modalità monitor della pedalata, è necessario il ciclocomputer SGX-CA500. Non può essere commutato usando ciclocompuer di altri produttori.• La versione del rmware del SGX-CA500 deve essere 20150501.02.43 o superiore. Se la versione è differente, aggiornare il rmware. Fare riferimento alla Guida utente (per internet) di SGX-CA500 per quanto riguarda come effettuare l’aggiornamento.http://pioneer-cyclesports.com/it/support/products/ La modalità può essere commutata in due modi. [Metodo 1] Commutare premendo l’interruttore del trasmettitore di destra
• Se si usa il ciclocomputer di altro produttore, attenersi a questo metodo per la commutazione.

1. Allentare le viti sul

trasmettitore destro e rimuovere il relativo coperchio. Vedere Pagina 140 per rimuovere il coperchio del trasmettitore destro.

2. Sostituire le batterie dei

trasmettitori di destra e di sinistra. Vedere Pagina 140 per informazioni su come inserire/togliere le batterie.

• Il funzionamento è consentito per 5 minuti dopo l’inserimento delle batterie. Commutare entro 5 minuti. Se trascorrono più di 5 minuti, reinstallare le batterie dei sensori di sinistra e di destra.

3. Conferma della modalità

sensore effettiva. Una volta inserite le batterie, i LED sui trasmettitori di destra e di sinistra si accendono nel modo seguente in funzione della modalità del sensore effettiva.

• Quando si pedala in modalità monitor: I LED si illuminano di verde per 10 secondi

• Quando si pedala in modalità misurazione doppia della potenza: I LED si illuminano di arancione per 10 secondi

• Quando si pedala in modalità misurazione doppia della potenza: I LED lampeggiano di luce arancione per 10 secondi148

Prima di iniziare Passare alla modalità di misurazione doppia della potenza

4. Cambiare la modalità del

• Prima di commutare la modalità, accertarsi che non ci siano altri monitor di pedalata nelle vicinanze. Se questo non viene effettuato a una distanza sufciente dagli altri sensori, gli altri sensori potrebbero non funzionare correttamente. Pulsante LED Imballo impermeabile Premere per più di 3 secondi I LED lampeggiano di verde Premere per più di 3 secondi Allontanare I LED lampeggiano rapidamente di arancione Accertarsi che i LED dei trasmettitori di sinistra e di destra stanno lampeggiando I LED lampeggiano di rosso I LED si illuminano di arancione Finito Non riuscito149

Prima di iniziare Passare alla modalità di misurazione doppia della potenza Premendo il pulsante sul trasmettitore destro per oltre 3 secondi, i LED sul trasmettitore destro lampeggiano con luce verde. Quando è attivata la comunicazione con il trasmettitore di sinistra, i LED di destra e sinistra lampeggiano rapidamente di luce arancione. Confermare che i LED sui trasmettitori di sinistra e di destra lampeggiano quando viene commutata la modalità. (Se non lampeggiano, la comunicazione potrebbe essere effettuata con un altro sensore del monitor di pedalata per sbaglio. Spostarsi lontano dalle altre biciclette ed effettuare nuovamente l’operazione.) Mentre avviene il lampeggiamento per 10 secondi, premere di nuovo l’interruttore durante tale periodo per più di 3 secondi. La modalità viene commutata in modalità misurazione doppia della potenza. Se la modalità è commutata, il LED inizia a lampeggiare di arancione per 10 secondi. Se non viene premuto a lungo mentre i LED lampeggiano in modo rapido con luce arancione, l’operazione è annullata e bisogna ripetere l’intera procedura.

• Possono occorrere diversi secondi per cambiare la modalità del sensore a seconda delle condizioni di trasmissione radio. Se l’accoppiamento con il trasmettitore di sinistra non riesce, i LED del trasmettitore di destra lampeggiano di rosso 5 volte. Poiché il trasmettitore di sinistra potrebbe essere in modalità monitor di pedalata, passare alla modalità di misurazione singola della potenza sul ciclocomputer SGX-CA500 e procedere come sopra. Se non si riesce, togliere le batterie da entrambi i trasmettitori, attendere per più di un minuto. Rimettere a posto le batterie ed effettuare nuovamente l’operazione. Una volta passati alla modalità, installare il coperchio del trasmettitore destro e serrare le viti per ssarlo in posizione. Per serrare le viti, utilizzare uno strumento che possa misurare la coppia.

• Coppia di serraggio: 30 cN·m

• Installare il coperchio del trasmettitore e avvitare bene per renderlo resistente alle inltrazioni di acqua.

• Non allentare l’imballo impermeabile. Per informazioni su come accoppiare il ciclocomputer usando SGX-CA500, fare riferimento a Pagina 152 e, se si sta usando un ciclocomputer di un altro produttore, fare riferimento al manuale di istruzioni di tale ciclocomputer.150

Prima di iniziarePassare alla modalità di misurazione doppia della potenza [Metodo 2] Commutare la modalità su SGX-CA500 Effettuare le operazioni da 1 a 5 descritte da Pagina 143 a Pagina 144 e passare alla schermata di commutazione modalità.

1. Se i sensori di destra e

sinistra sono stati controllati, toccare [Doppio Potenza]. Si apre la schermata di completamento della commutazione. In questo stato, il ciclocomputer non è ancora accoppiato con il sensore. Vedere Pagina 152 per informazioni su come effettuare l’accoppiamento. Se la modalità non può essere commutata, vedere Aggiungere all’elenco sensori a SGX-CA500

pagina 145. Se la modalità è commutata, i LED dei sensori lampeggiano di arancione per 10 secondi.151

Prima di iniziare Passare alla modalità di misurazione singola della potenza

• Se la modalità corrente del sensore è modalità monitor di pedalata, cambiarla su SGX-CA500.

• La versione del rmware del SGX-CA500 deve essere 20150501.02.43 o superiore. Se la versione è differente, aggiornare il rmware. Fare riferimento alla Guida utente (per internet) di SGX-CA500 per quanto riguarda come effettuare l’aggiornamento. http://pioneer-cyclesports.com/it/support/products/ La modalità può essere commutata in due modi. Selezionare in base alla modalità corrente del sensore. [Metodo 1] Commutare premendo l’interruttore del trasmettitore di destra

• Se si usa il ciclocomputer di altro produttore, attenersi a questo metodo per la commutazione.

• Quando è in modalità misuratore doppio della potenza, se i trasmettitori di sinistra e di destra non sono stati avviati, la modalità non può essere cambiata in modalità di misurazione singola della potenza. Ruotare la guarnitura della bicicletta e avviare il sensore. (Descritto a Pagina 144) Quando è in modalità di misurazione doppia della potenza, premendo l’interruttore del trasmettitore di destra per più di 3 secondi, la modalità passa alla misurazione singola della potenza e i LED lampeggiano di arancione per 10 secondi. Quando i LED lampeggiano di rosso, il trasmettitore di sinistra potrebbe non essersi avviato. Riavviarlo. Quando il sensore è in modalità monitor di pedalata, non passa alla modalità misuratore singolo di potenza, anche premendo l’interruttore a pressione. Commutare usando il metodo 2. [Metodo 2] Commutare la modalità sensore da SGX-CA500 Se la modalità è monitor di pedalata o misuratore doppio di potenza, commutare usando SGX-CA500. Effettuare l’operazione descritta a Pagina 143 e passare alla schermata di commutazione modalità. Controllare il sensore che si desidera usare, quindi selezionare la potenza singola e cambiare la modalità. Per informazioni su come accoppiare il ciclocomputer, vedere Pagina 152. Se la modalità è commutata, i LED deii sensori lampeggiano di arancione per 10 secondi.152

Accoppiamento / Calibrazione Accoppiamento con il ciclocomputer Questa sezione descrive come accoppiare i sensori del monitor di pedalata installati sulla bici al ciclocomputer SGX-CA500. ● Se si sta usando questo prodotto con un ciclocomputer di un altro produttore, il metodo di accoppiamento è differente. Consultare il Manuale utente del ciclocomputer in uso.

1. Controllare le modalità del

sensore. La modalità corrente del sensore può essere vericata dal modo in cui i LED dei sensori si illuminano quando vengono installate le batterie, oppure dal modo in cui li LED si illuminano in ciascuna modalità.

• Vedere Pagina 143 per cambiare le modalità.

2. Toccare l’icona [Sensori]

nella schermata iniziale del SGX-CA500. Si apre la schermata dell’elenco sensori.

3. Ruotare la guarnitura della

bicicletta di oltre tre rotazioni per avviare i trasmettitori.

• Dopo aver attivato i trasmettitori, può essere necessario più di 1 minuto per la sincronizzazione con il ciclocomputer.• Accoppiare con il ciclocomputer entro 5 minuti dopo l attivazione dei trasmettitori.

4. Toccare l’icona [Collega

nuovo] nella schermata dell’elenco sensori del SGX-CA500. Si apre il menu di collegamento sensori.

Toccare [Tipo di dispositivo] quindi [Sensore di pedalata D].

• Per il trasmettitore sinistro, toccare [Sensore di pedalata S].• Nella modalità di misurazione singola o doppia di pedalata, selezionare il tipo di dispositivo.• Se sono attivi più sensori, portare

unità principale più vicino al sensore, oppure specicare il numero del dispositivo per accoppiare il sensore desiderato.Consultare la Guida utente (per Internet) del ciclocomputer SGX-CA500 per informazioni su come specicare un numero dispositivo per accoppiare un sensore.Accoppiamento / Calibrazione153

Accoppiamento / Calibrazione Accoppiamento con il ciclocomputer

Inizia la ricerca dei sensori. A Viene visualizzato il messaggio [Ricerca. Attendere.].

7. Controllare le informazioni

sul sensore. Le informazioni sui sensori sono visualizzate dopo che sono stati individuati. Controllare gli elementi seguenti.

• [Numero dispositivo] Assicurarsi che il numero del dispositivo sia uguale a quello del trasmettitore.

• [Tasso di errore] Assicurarsi che sia visualizzato "OK".

• I numeri dispositivo dei trasmettitori sono stampati sulla scatola di giunzione destra e sul lato del sensore sinistro. Se i numeri visualizzati su [Numero dispositivo] (Pagina 135) sono diversi dai numeri dispositivo dei trasmettitori, specicare i numeri dispositivo da accoppiare al sensore. Consultare la Guida utente (per Internet) del ciclocomputer SGX- CA500 per informazioni su come specicare un numero dispositivo per accoppiare un sensore.

• Se viene visualizzato "Elaborazione in corso..." nell

area [Tasso di errore], le informazioni del sensore non sono ricevute correttamente perché le condizioni di trasmissione sono cattive. Assicurarsi che il sensore che si sta accoppiando sia attivato, quindi avvicinare l

SGX-CA500 più vicino al sensore ed eseguire nuovamente

operazione di accoppiamento.

• A causa dell’interferenza nella stessa banda di frequenza, potrebbe non essere possibile accoppiare il sensore. Se viene visualizzato "Elaborazione in corso..." anche se

SGX-CA500 è più vicino al sensore ed è accoppiato, provare nuovamente in qualche luogo privo di interferenze provenienti da microonde, onde radio o apparecchi wireless. L’accoppiamento del trasmettitore destro è completato. Accoppiare il trasmettitore allo stesso modo.154

Accoppiamento / Calibrazione Calibrazione dei sensori (calibrazione punto zero) Questa sezione descrive l’utilizzo del ciclocomputer per calibrare il punto zero del sensore del monitor di pedalata installato sulla bici. La calibrazione del punto zero è una funzione per salvare nella memoria del sensore il punto zero (assenza di carico), in cui non agiscono forze sulla pedivella. La precisione del sensore migliora con l’implementazione ripetuta.

• La calibrazione del punto zero deve essere effettuata dai clienti ogni volta che vi è la deviazione del valore di misurazione.• In questa descrizione, il sensore del monitor di pedalata destro è utilizzato come esempio. La procedura per calibrare il lato sinistro è uguale a quella del lato destro.• Non premere il pulsante sul trasmettitore destro mentre si calibra il sensore con il ciclocomputer. Metodo di calibrazione nella modalità monitor di pedalata usando SGX-CA500 Prima di iniziare

1. Fermare la bici in un luogo

piatto e sicuro. Calibrazione del punto zero

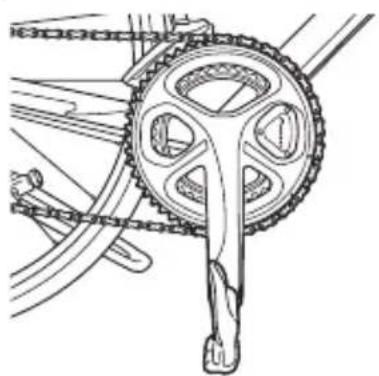

1. Posizionare il braccio

pedivella in modo che sia perpendicolare a terra.

icona [Sensori] nella schermata iniziale del SGX-CA500. Si apre la schermata dell elenco sensori.

3. Toccare [Sensore di

pedalata D] quindi [Calibrazione (Zero)].

4. Toccare [Inizia calibrazione].

La calibrazione inizia.Se la calibrazione è riuscita, viene visualizzato "Riuscito" nel campo [Risultato].Se viene visualizzato "Non riuscito", il sensore potrebbe essere stato calibrato in una posizione non stabile come se la pedivella si stesse muovendo. Calibrare nuovamente con la pedivella in una posizione stabile.155

Accoppiamento / CalibrazioneCalibrazione dei sensori (calibrazione punto zero)• Il prodotto è dotato di una funzione di correzione per la uttuazione del punto zero in seguito alle variazioni di temperatura. La precisione di questa funzione migliora calibrando il sensore quando è presente una differenza di temperatura superiore ai 4 °C.Questa funzione non è in grado di misurare correttamente se si calibra il sensore prima che si acclimati alla temperatura esterna. Il sensore richiede oltre 20 minuti per acclimatarsi. Controllo del punto zero

1. Posizionare il braccio

pedivella in modo che sia perpendicolare a terra.

2. Toccare l’icona [Sensore di

pedalata D] nella schermata dell’elenco sensori del SGX-CA500.

3. Confermare il valore in [Forza

anteprima]. Assicurarsi che i valori [Forza tangenziale] e [Forza radiale] siano visualizzati qui.

• Forza tangenziale: 0 ± 3 N

• Forza radiale: 0 ± 3 N La calibrazione del lato destro è completata. Calibrare il lato sinistro allo stesso modo. Metodo di calibrazione in modalità misuratore della potenza usando il ciclocomputer di un altro produttore Per informazioni su come effettuare la calibrazione, consultare il Manuale utente del ciclocomputer in uso.156

Speciche e supporto Risoluzione dei problemi Consultare i suggerimenti seguenti in caso di problemi durante l’installazione o l’uso del prodotto. Se non è possibile trovare le informazioni necessarie, rivolgersi al negozio dove è stato acquistato il prodotto. ■ Non riesco ad effettuare la calibrazione con il ciclocomputer

Causa Soluzione La batteria è quasi scarica. (L’obiettivo di tensione della batteria è 2,5 V o meno) Se, dopo aver installato le batterie, i LED non si accendono per più di 5 secondi, togliere le batterie, attendere più di 1 minuto e installarle di nuovo. Se i LED continuano a non accendersi, la batteria potrebbe essere quasi scarica. Sostituire la batteria con una nuova. Il lato (

) o (–) della batteria è installato dal lato opposto. Installare la batteria dal lato corretto (Pagina 140). Ci sono altre apparecchiature wireless da 2,4 GHz o microonde vicine. Allontanare le altre apparecchiature wireless o i forni a microonde. Spostare il sensore più vicino al ciclocomputer e accoppiarli.

altro sensore vicino è accoppiato al ciclocomputer. Per accoppiare il ciclocomputer, separare gli altri sensori a più di 10 m o specicare il numero dispositivo. Per dettagli, consultare il Manuale di installazione (per Internet). http://pioneer-cyclesports.com/it/support/products/ Il trasmettitore non si avvia. Per avviare il trasmettitore, reinstallare la batteria del trasmettitore o ruotare la guarnitura della bicicletta di oltre tre rotazioni. Il trasmettitore si avvierà dopo 5 minuti, l’accoppiamento va effettuato in quel lasso di tempo. Se il problema non viene risolto seguendo le istruzioni di cui sopra, accertarsi dello stato di installazione del magnete presso il negozio in cui il prodotto è stato acquistato. Speciche e supporto157

Speciche e supporto Risoluzione dei problemi ■ Impossibile passare alla modalità monitor di pedalata. Causa Soluzione Non si sta usando il ciclocomputer SGX-CA500. Non è possibile passare alla modalità monitor di pedalata se si sta usando il ciclocomputer di altro produttore. Usare SGX-CA500. Per le istruzioni su come procedere, fare riferimento a Pagina 143. La versione del rmware di SGX- CA500 è vecchia. Aggiornare il rmware a 20150501.02.43 o a una versione superiore. ■ Impossibile passare alla modalità di misurazione doppia della potenza. Causa Soluzione Non si sta utilizzando correttamente l’interruttore a pressione del trasmettitore di destra. Premendo il pulsante sul trasmettitore destro per oltre 3 secondi, i LED sul trasmettitore destro lampeggiano con luce verde. Quando è attivata la comunicazione con il trasmettitore di sinistra, i LED di destra e sinistra lampeggiano rapidamente di luce arancione. Dato che lampeggia per 10 secondi, premere nuovamente l’interruttore per oltre 3 secondi per commutare. Sono passati più di 5 minuti dopo l’inserimento della batteria. Per utilizzare l’interruttore a pressione del trasmettitore di destra, inserire la batteria ed effettuare l’operazione di cui sopra entro 5 secondi da ciò. È stato effettuato l’accoppiamento con un altro sensore monitor di pedalata. Quando i LED dei trasmettitori di sinistra e destra non lampeggiano di luce arancione, è probabile che siano stati accoppiati con un altro sensore monitor di pedalata per sbaglio. Spostarsi lontano dalle altre biciclette ed effettuare nuovamente l’operazione in alto. ■ Il valore della potenza del sensore monitor di pedalata è anomalo. Causa Soluzione Il terminale della batteria è sporco. Morsetto della batteria Usare un bastoncino cotonato asciutto per pulire il terminale delle batterie del trasmettitore facendo attenzione a non deformarlo. Anche se non sembra sporco, potrebbe essersi annidata della polvere bianca nel morsetto della batteria. Pulire il morsetto in quanto il problema può essere migliorato se la polvere viene pulita. Pulire regolarmente il terminale per accertarsi che il trasmettitore funzioni regolarmente.158

Speciche e supporto Risoluzione dei problemi ■ Il display Vector è strano. Causa Soluzione Il magnete non è calibrato. Far calibrare il magnete presso il negozio in cui il prodotto è stato calibrato. Contattare il negozio presso cui il negozio è stato acquistato. ■ La calibrazione del punto zero è fallita. Causa Soluzione La pedivella è soggetta a una forza esterna o si sta muovendo. Calibrare il sensore in condizione di fermo (Pagina 154). ■ Quando sto pedalando, il display del ciclocomputer è strano. Causa Soluzione La calibrazione del punto zero è fallita. Calibrare il sensore se i valori in [Forza anteprima] sono superiori a ± 4N (Pagina 154). ■ Mentre pedalo sento uno sferragliare. Causa Soluzione Le viti utilizzate per installare il sensore di destra sono lente. Serrare le viti. ■ Il magnete struscia contro il sensore o il trasmettitore mentre pedalo. Causa Soluzione Si sono attaccati dei corpi estranei al magnete e strusciano contro il trasmettitore o la scatola di giunzione. Pulire il trasmettitore, la scatola di giunzione e il magnete.159

• Scatola di giunzione, Coperchio dell’unità di misurazione dello sforzo 78 mm(W) × 36,7 mm(H) × 7,3 mm(D) : lato sinistro 92,5 mm(W) × 34,7 mm(H) × 8,6 mm(D) Resistente all’acqua : Il dispositivo è classicato come IPX-6/IPX-7 per la resistenza all’acqua Metodo di comunicazione (sensori): ANT+ wireless Batterie : CR2032 Temperatura di funzionamento: Da

• ANT+ è un protocollo di rete wireless personale con requisiti di alimentazione molto bassi che utilizza la banda di frequenza da 2,4 GHz. Per maggiori informazioni, visitare http://www.thisisant.com/.

• Le speciche e il design sono soggetti a possibili modiche senza preavviso.

• Le illustrazioni utilizzate in questo manuale possono essere diverse da quelle reali.160

Speciche e supporto Cura, manutenzione e conservazione Cura, manutenzione e conservazione

• Per pulire lo sporco dai trasmettitori destro e sinistro, dai coperchi dell’unità di misurazione dello sforzo, dal magnete e dagli altri accessori, usare un panno morbido asciutto o un panno bagnato e strizzato.

• Non utilizzare benzina, solvente per vernici o altri agenti chimici volatili, detergenti o panni trattati chimicamente. Si potrebbe danneggiare il prodotto o far staccare la vernice.

• Se si annida del detergente attorno al corpo del sensore, lavarlo adeguatamente con acqua.

• Se si prevede di non utilizzare il prodotto per un lungo periodo di tempo, rimuovere le batterie.

• Pulire regolarmente il morsetto della batteria per accertarsi che il trasmettitore funzioni regolarmente. (vedere Pagina 157.)161162
