MANUALE UTENTE AM2080 RCF

AVVERTENZE PER LA SICUREZZA _pag.04

DESCRIZIONE pag.06

PANNELLO FRONTALE pag.06

PANNELLO POSTERIORE pag.08

FUNZIONAMENTO pag.11

• FUNZIONAMENTO IN MODALITA "MIX" _pag.11
• FUNZIONAMENTO IN MODALITA “GRADUATED PRIORITY” pag.11
  BASE MICROFONICA RCF BM 3001 (NON INCLUSA) pag.11

COLLEGAMENTO DEI DIFFUSORI ACUSTICI pag.12

CAMBIO TENSIONE DI FUNZIONAMENTO DELL'APPARECCHIO _pag.13

DATI TECHNICI _pag.14

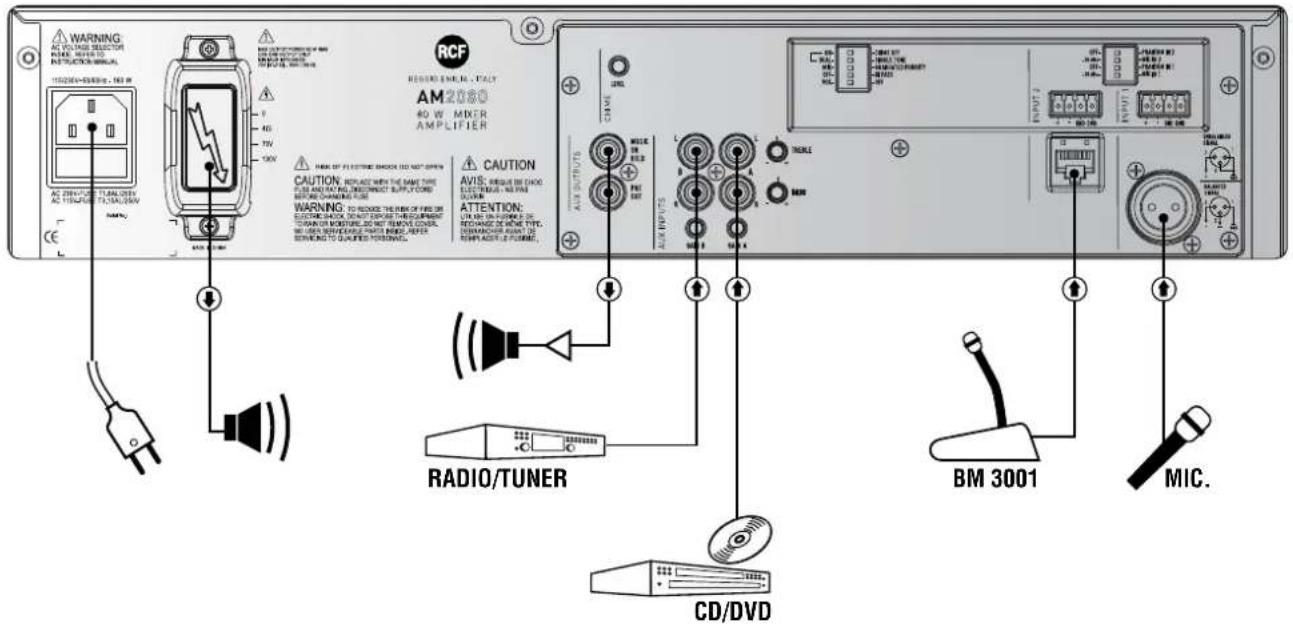

ESEMPIO COLLEGAMENTI pag.15

INDEX

CONSIGNES DE SECURITE pag.28

DESCRIPTION pag.30

FACE AVANT pag.30

PANNEAU ARRIÈRE _pag.32

FONCTIONNEMENT pag.35

MODE MIX pag.35
MODE DE « PRIORITE GRADUELLE » pag.35
MICROPHONE D'ANNONCE RCF BM3001 (NON FOURNI)_pag.35

CONNEXION DES ENCEINTES _pag.36

MODIFIER LE VOLTAGE DE L'ALIMENTATION pag.37

SPécifications pag.37

EXAMPLE DE CONNEXIONS pag.39

IMPORTANT

Prima di collegare ed utilizzato quello prodotto, leggere attendamente le istruzioni contenate in quello manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprieta, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avventenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da agli responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai quello prodotto alla pioggia o all'umidità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avventenze, in particolare quale relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. ALIMENTAZIONE DIRETTA DA RETE

a. La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'infallazione o connessione dell'apparecchio con l'alimentazione inserita.
b. Prima di alimentare quello prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparechio, in caso contrario rivolgetevi ad un rivenditore RCF.
c. Le parti metalliche dell'apparecchio sono collegate a terra tramite il cavo di alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento alla terra di protezione.
d. Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
e. Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi sono parti che possono essere utilizzate dall'utente. La presa di alimentazione a vaschetta posto sul retro dell'apparato è il dispositivo di disconnessione alla rete di alimentazione; tale dispositivo DEVE rinanere lavoramente accessibile dopo l'installazione e durante l'utilizzo dell'apparato.

1. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua; nessun oggettoto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

Nessuna sorgente di fiamma nuda (es. candele accese) delve essere posta sull'apparecchio.

1. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quella espessamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• l'apparecchio non funzione (o funzione in modo anomalo);
• il cavo di alimentazione ha subito gravi danni;
  oggetti o liquidi sono entrati nell'apparecchio;

• l'apparecchio ha subito forti urti.

• Qualora quello prodotto non sua utilizzato per lunghi periodi, scollegare il cavo d'alimentazione.

• Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione.

• I terminali marcati con il significato sono da ritenersi ATTIVI e PERICOLOSI ed il loro collegamento deve essere effettuato da PERSONE ADDESTRATE oppure si devono utilizzare cavi già pronti.

• Non collegare a quello prodotto altri apparetti e accessori non previsti.
  Quando è prevista l'installazione sospesa, utilizzare solamente gli apposti puniti di anticoraggio e non cercare di addendere questo prodottotramite elementi non idonei o previsti allo scopo.
  Verificare inoltre l'idoneita del supporto (parete, soffitto, struttura ecc., al quale è anticorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impiano / installatione nel tempo,anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
  Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di quello prodotto, quando esta possibilità non è espressamente contemplata dal manuale istruzioni.

• La RCF S.p.A. raccomanda vivamente che l'installazione di quello prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.
  Todo il systema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.
• Sostegni e Carrelli
  Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvisi, spinte eccessive e superfici irregulari o inclinate possono provocare il ribaltamento dell'assieme.
• Vi sono numerousi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
• Perdita dell'udito
  L'esposizione ad elevati livelli sonori cui provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende alla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque via sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.
  Consultare i dati tecnici contenuti nei manuali istruzioni per conoscere le massime pressioni sonore che i diffusori acustici sono in grado di produrre.

NOTE IMPORTANTI

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

• appearecchiature che producono campi elettromagnetici di forte intensità (per esempio trasformatori di grande di potenza);
  cavi di rete;
  linee che alimentano altoparlanti.

PRECAUZIONI D'USO

Non ostruire le griglie di ventilazione dell'unità. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell'aria in corrispondenza delle griglie di aerazione.
Non sovraccaricare quello prodotto per lunghi periodi.
Non forzare mai gli organi di comando (tasti, manopole ecc.).
Non usare solventi, alcool, benzina o alte sostanze volatili per la pulitura delle parti esterne dell'unità.

RCF S.p.A. Vi ringrazia per l'acquisto di quello prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.

DESCRIZIONE

AM 2080 è un mixer-amplificatore con potenza 80 W, avente 2 ingressi audio universali (mic.- linea) su connettori rimovibili (l'ingresso 1 dispone inoltre di connettore XLR) e 2 ingressi ausiliari per eventuali sorgenti sonore esterne (es.lettori CD,sintonizzatori radio, ecc.). L'ingresso 2 ha inoltre un connettore RJ 45 per la rapida connessione di una base microfonica dedicata BM 3001 (utilizzato cavo CAT5).

L'uscita per diffusori acustici è disponibile via a bassa impedenza (min. 4 Ω) oppure a tensione costante 100 - 70 V (per diffusori con trasformatore).

Un circuito di rilevazione del segnale ("VOX") con funzione di attivazione della priorità è presente sull'ingresso 1.

Gli ingressi 1 e 2 possono ottenere la priorità (se abilitata) tramite un comando esterno (collegato al connettore rimovibile od alla porta RJ 45).

Sono presenti:

• un'uscita MUSIC ON HOLD per inviare il segnale della sorgente musicale collegata all'ingresso AUX INPUT A ad amplificatori addizzionali oppure ad una centrale Telefonica (come musica d'attesa);
• un'uscita PRE OUT (riportante il segnale inviato all'amplificatore interno) per il collegamento di amplificatori addizzionali.

12 ingressi universali dispongono di filtri passa-alto (inseribili tramite un microinterrotture comune) utili per migliorare l'intelligibilità della voce; gli ingressi ausiliari AUX INPUT A e B hanno controlli di tono separati (comuni per entrambi gli ingressi).

Sono presenti indicatori luminosi relativi allo stato dell'apparecchio (ON, PROT), all'abilitazione del circuito di priorità (PRIOR) ed al livello del segnale audio (SIG/PK).

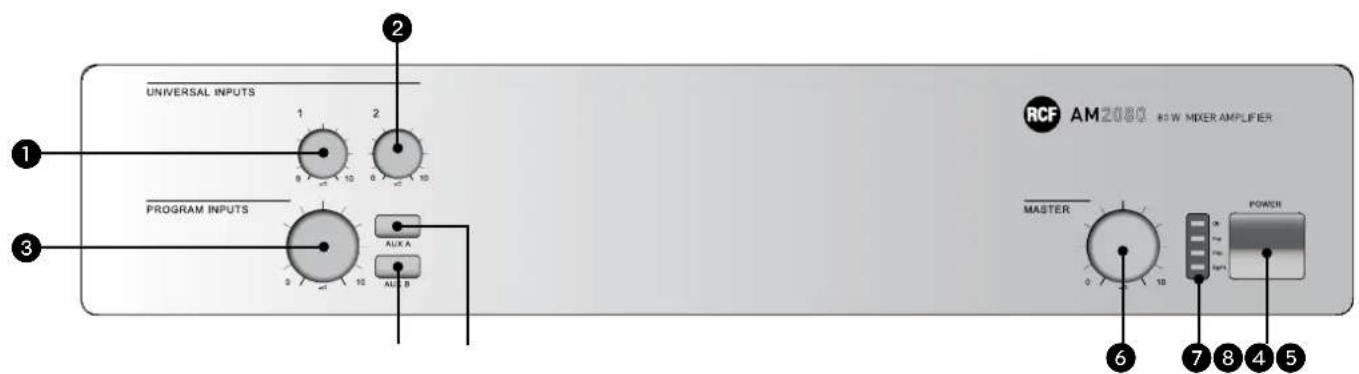

PANNELLO FRONTALE

1 Controllo del volume dell'ingresso audio / canale 1
Controllo del volume dell'ingresso audio / canale 2
Controllo di volume dell'ingresso aesiliario AUX INPUT selezionato (A oppure B)
Note: lasciare il controllo a 0 nel caso che gli ingressi aesiliari non siano utilizzati.

Pulsante AUX A con indicatore luminoso

Attiva (LED accesso) I'ingresso ausiliario AUX INPUT A verso l'amplificatore interno (ed anche l'uscita PRE OUT).

La sua attivazione esclude automaticamente l'ingresso ausiliario AUX INPUT B (l'indicatore luminoso del pulsante AUX B si spagne).

Il segnale presente all'ingresso AUX INPUT A è sempre riportato sull'uscita MUSIC ON HOLD (non soggetta al controllo di volume e dei pulsanti AUX A e AUX B).

Pulsante AUX B con indicatoro luminoso

Attiva (LED accesso) I'ingresso ausiliario AUX INPUT B verso l'amplificatore interno (ed anche l'uscita PRE OUT).

La sua attivazione esclude automaticamente l'ingresso ausiliario AUX INPUT A (l'indicatore luminoso del pulsante AUX A si spegne).

Controllo di volume principale (MASTER) dell'amplificatore interno.

Note: le uscite su connettori RCA (MUSIC ON HOLD e PRE OUT) non sono soggette a questo controlled.

7 Indicatori luminosi (LED)

ON: verde: l'apparecchio è acceso

PROT rosso: l'apparecchio è in protezione per sovraccarico arancio: l'apparecchio è in protezione per riscaldamento eccessivo

PRIOR giallo: indica l'abilitazione della funzione di priorità degli ingressi 1 e 2 tramite il dip-switch 3 (vedi punto 21);nota: NON indica l'attivazione in corso della priorità.

SIG/PK: verde: il livello del segnale audio è superiore ad almeno -15 dB; verde + rosso: il livello del segnale audio è compreso tra 0 e +2 dB; rosso (picco): il livello del segnale audio è uguali o superiore a +3 dB

0 dB = livello del segnale che permette di ottenere la massima potenza erogata dall'amplificatore.

Il circuito "limiter" interno evita il superamento della potenza massima dell'amplificatore, tuttavia è consigliabile abbassare il volume MASTER (oppure il singolo volume di un segnale eccessivo) quando il LED SIG/PK è costamente rosso.

8 Interruptatore principale dell'apparecchio POWER (0 = spento; 1 = acceso)

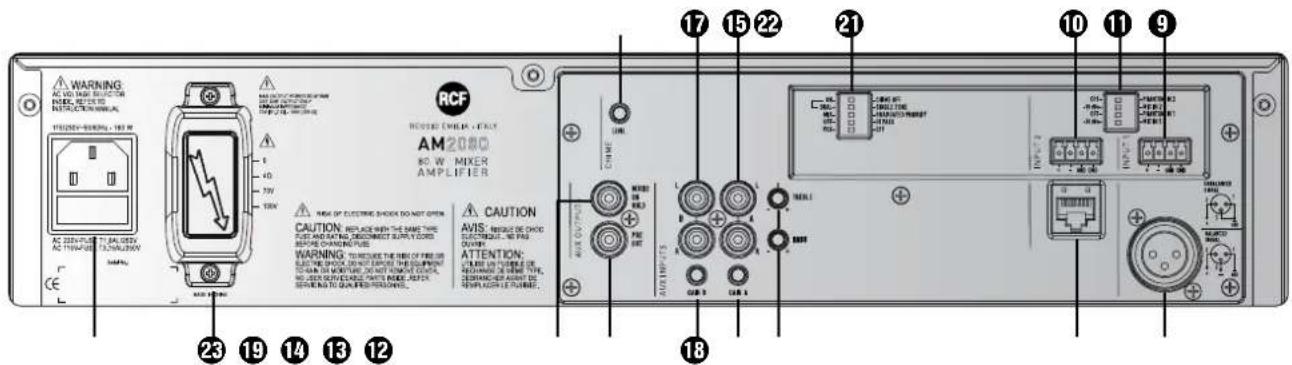

PANNELLO POSTERIORE

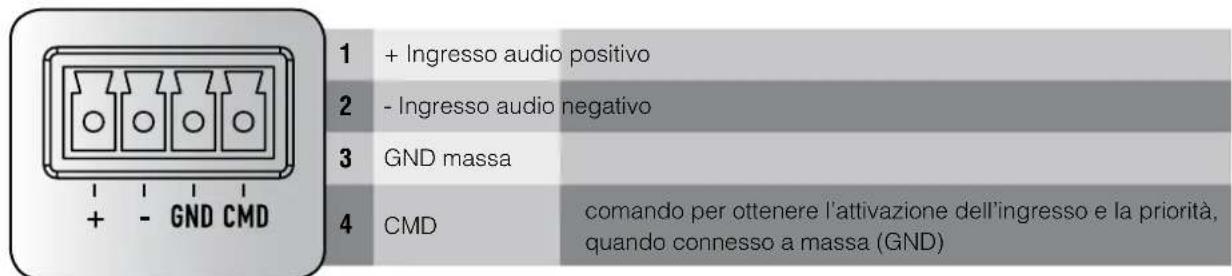

Ingresso audio canale 1 (connettore rimovabile):

IMPORTANTE: per attivare l'ingresso 1, è necessario connettere a massa (GND) il contatto CMD del relative connettore rimovabile (anche nel caso che si utilizzi il connettore XLR per il segnale audio) oppure usare la funzione VOX.

10 Ingresso audio canale 2 (connettore rimovabile)

Per il collegamento, vedere il punto 9 (ingresso audio / canale 1).

IMPORTANTE: per attivare l'ingresso 2, è necessario connettere a massa (GND) il contatto CMD del relative connettore rimovibile (oppure quello della porta RJ 45).

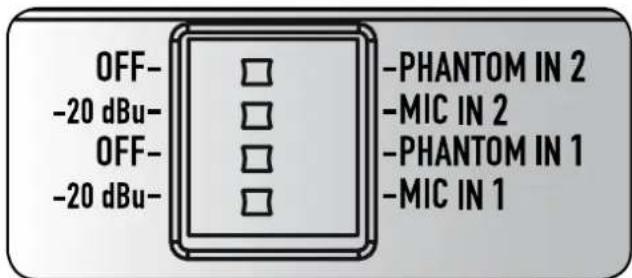

1 Impostazioni dei 2 ingressi audio universali tramite 4 microinterrupttori "dip-switch":

1	OFF - PHANTOM (IN 2)	OFF: l'alimentazione "phantom" è disattivata all'ingresso audio canale 2.	PHANTOM 2: l'alimentazione "phantom" è presente all'ingresso audio canale 2.
2	-20 dBu - MIC (IN 2)	-20 dBu: ingressso audio 2 con sensibilità a livello "linea" (-20 dBu).	MIC 2: ingressso audio 2 con sensibilità a livello microfonico (basso).
3	OFF - PHANTOM (IN 1)	OFF: l'alimentazione "phantom" è disattivata all'ingresso audio canale 1.	PHANTOM 1: l'alimentazione "phantom" è presente all'ingresso audio canale 1.
4	-20 dBu - MIC (IN 1)	-20 dBu: ingressso audio 1 con sensibilità a livello "linea" (-20 dBu).	MIC 1: ingressso audio 1 con sensibilità a livello microfonico (basso).

Esempi di utilizzo dei microinterruttori:

DIP 1/3 DIP 2/4 MODO ESEMPI DI POSSIBILI COLLEGAMENTI
OFF - 20 dBu		LIVELLO LINEA	Sorgente audio con uscita a livello - 20 dBu
OFF MIC		LIVELLO MICROFONICO	Microfono dinamico
PHANTOM - 20 dBu		LIVELLO LINEA con PHANTOM	Base microfonica BM 3001
PHANTOM	MIC	LIVELLO MIC. con PHANTOM	Microfono ad elettrete

12 Ingrasso audio canale 1 (connettore XLR):

IMPORTANTE: per attivare l'ingresso 1, è necessario connettere a massa (GND) il contatto CMD del relative connettore rimovibile oppure usare la funzione VOX.

NONutilizzare il collegamento sbilanciato quando l'alimentazione "Phantom" è attiva.

13 Ingresso audio canale 2 (connetore RJ 45, utilizzabile per il collegamento di una base microfonica RCF BM 3001).

Note: nel caso soit utilizzata una base microfonna BM 3001, è necessario impostare il modo

"LIVELLO LINEA con PHANTOM" tramite i microinterrupttori 1 e 2 (vedere il punto 11).

La base microfonna BM 3001 dovr essere impostata su "LOCAL".

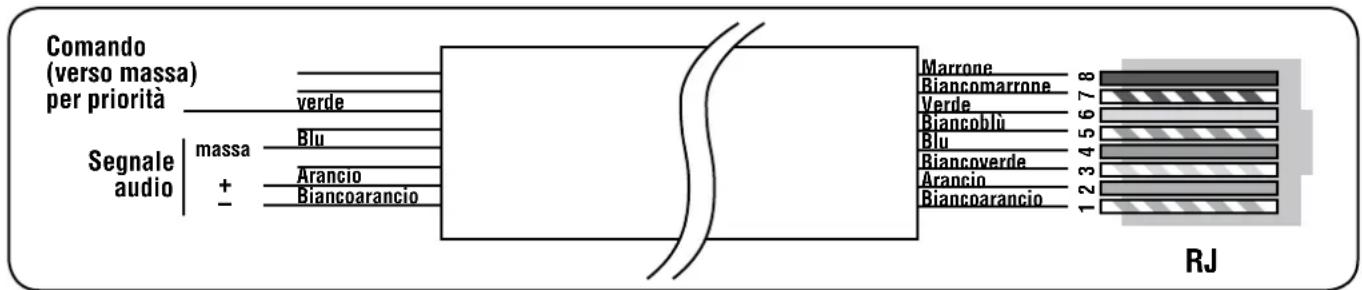

Cavo con connettore RJ 45:

Importante: per attivare la porta RJ 45, è necessario porre a massa il commando per la priorità (ad esempio, tramite il pulsante della base microfonica BM 3001).

Anche se ciascun ingresso audio universale dispone di 2 connettori diversi, non è possibile miscelari insieme 2 segnali diversi; si può collegare una sola sorgente audio.

14 Controlli di tono TREBLE (alti) e BASS (bassi) comuni agli ingressi AUX INPUT A e B.
15 Ingrasso audio ausiliario AUX INPUT A con doppio connettore RCA.

I due canali del segnale stereo presente all'ingresso AUX INPUT A sono sommati in mono all'interno dell'apparecchio; lo stesso per il segnale stereo presente all'ingresso AUX INPUT B.

16 Contrllo di guadagno GAIN A dell'ingresso ausiliario AUX INPUT A.
16 Ingrasso audio ausiliario AUX INPUT B con doppio connettore RCA.
18 Controllo di guadagno GAIN B dell'ingresso aesiliario AUX INPUT B.
19 Uscita audio (con connettore RCA) PRE OUT, riportante lo stesso segnale inviato all'amplificatore di potenza interno (segnale che può essere un evento prioritario oppure la miscelazione dei canali 1, 2 e dell'ingresso audio ausiliare AUX INPUT selezionato).

L'uscita PRE OUT è utile al fine di collegare una o più unità di potenza esterne addizionali.

20 Uscita audio (con connettore RCA) MUSIC ON HOLD, riportante lo stesso segnale (ma in mono) presente all'ingresso ausiliario AUX INPUT A.

L'uscita MUSIC ON HOLD non è soggetta ad alcun controlo di volume o selettore e (se è presente una sorgente musicae esterna all'ingresso AUX INPUT A) cui assere collegata ad una centrale Telefonica in modo da ottenere la "musica d'attesa".

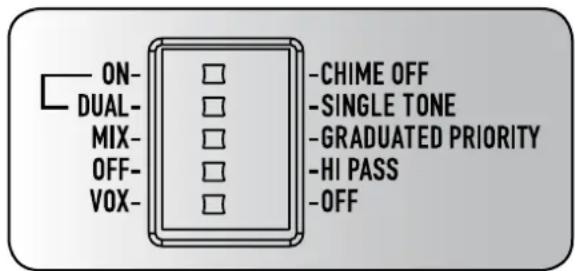

25 microinterrupttori "dip-switch" per le impostazioni generiche:

1 ON - CHIME OFF		ON: abilitazione del suono di preavviso, che è riproduzione una sola volta immediatamente dopo l'attivazione di un lavoro di priorità.	CHIME OFF: disabilitazione del suono di preavviso.
2	DUAL - SINGLE TONE	DUAL: il suono di preavviso è bitonale.	SINGLE TONE: il suono di preavviso ha un solo tono.
3	MIX - GR. PRIORITY	MIX: disabilitazione della funzione di priorità; tutti gli ingressii sono presenti in misecalazione nel segnale inviato all'amplificatore (anche se è presente un lavoro di priorità).	GRADUATED PRIORITY: impostazione del modo di priorità scalare (vedere la sezione "funzionamento").
4	OFF - HI PASS	OFF: i filtri passa-alto degli ingressii audio 1 e 2 sono disinseriti (risposta in frequenza lineare).	HI PASS: i filtri passa-alto degli ingressii audio 1 e 2 sono inseriti.
5	VOX - OFF	VOX: attivazione della funzione "VOX" (attivazione automatica del canale 1 quando è rilevato un segnale al suo ingresso).	OFF: disattivazione della funzione "VOX" dell'ingresso audio canale 1.

22 Controllo (trimmer regolabile tramite un piccolo cacciavite) CHIME LEVEL del volume del suono di preavviso.
23 Uscite di potenza (max. 80 W) per i diffusori:

a tensione costante 100/70 V;
a bassa impedenza 4

Utilizzare una sola uscita e videere la sezione "Collegamento dei diffusori acustici".

2 Connettore con fusibile per l'alimentazione principale da rete.

Prima di effettuire il collegamento, verificare che la tensione di rete corrisponda a quella impostata (230 o 115 V) nell'apparecchio.

Note: il tipo di fusibile da utilizzari è specificato sul pannello posteriore (sotto il connettore).

FUNZIONAMENTO

Con il termine "VOX", si intende un circuito interno all'apparecchio che attiva automaticamer il canale 1 (ed eventualmente la priorità se abilitata tramite il microinterrottore 3, vedi punto 2 quando è rilevato un segnale al suo ingresso.

La funzione di priorità è disabilitata. I segnali audio dei canali 1 e 2 (se attivati) e dell'ingresso AUX INPUT selezionato sono sempre presenti (in miscelazione) ed inviati all'amplificatore.

Il volume della sorgente musicale (es.lettore CD, radio, ecc., collegata ad un ingresso AUX INPUT) dipende dal controlo di volume degli ingressi ausiliari posto sul pannello frontale dell'apparecchio (vedere punto 3) edanche dall'impostazione del relativo controlo di guadagno GAIN (vedere punti 16 e 18)ippo sul pannello posteriore.

L'amplificatore funzione con livelli scalari di priorità, che sono:

1. (più alto) ingresso audio canale 1;
2. ingresso audio canale 2;
3. ingresso ausiliario AUX IN selezionato.

In presenza di un dato di priorità attivo (oppure del VOX), solo il segnale audio con livello di priorità più alto è inviato all'amplificatore (ed all'uscita PRE OUT), nelle gli altri ingressi (con livello di priorità inferiore) sono momentaneamente disattivati (fino al termine della priorità).

BASE MICROFONICA RCF BM 3001 (NON INCLUSA)

L'ingresso audio canale 2 dispone di un connettore RJ 45, al quale è possibile collegare una sola base microfonica RCF BM 3001.

Note: in tal caso è necessario impostare i microinterruttori 1, 2 (vedere il punto 11) nel modo "LIVELLO LINEA con PHANTOM".

La base microfonna BM 3001 dovr èssere impostata su "LOCAL".

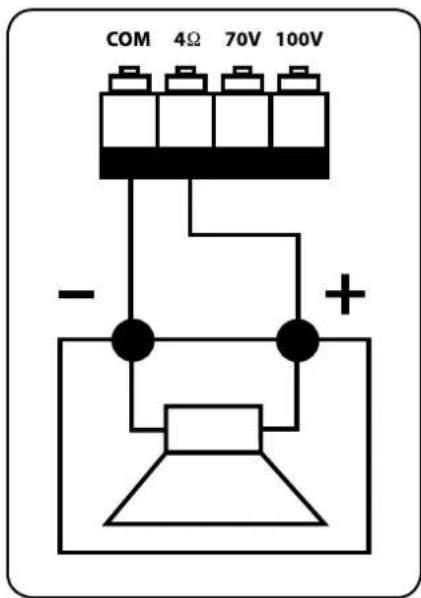

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω.

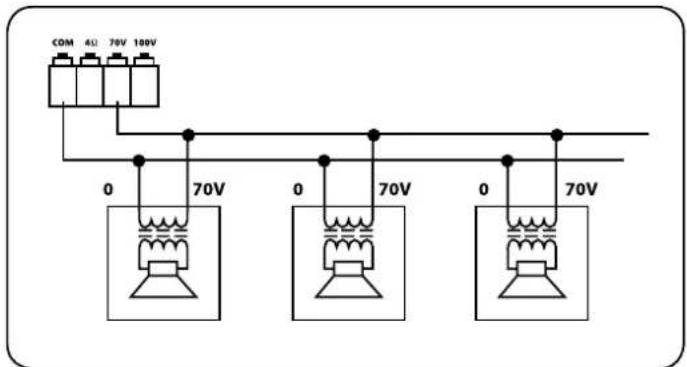

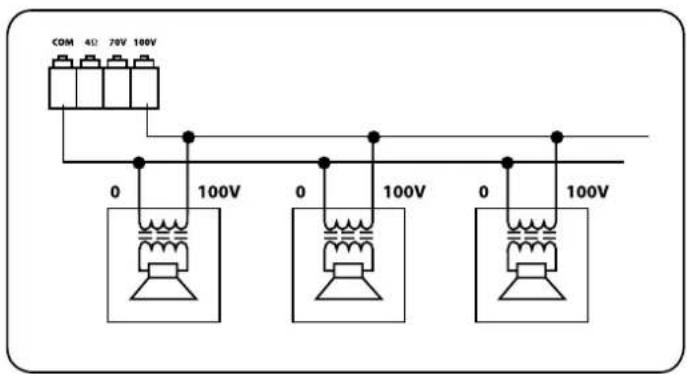

USCITE A TENSION COSTANTE 70/100 V

• Ogni diffusore deve ave un trasformatore di linea con tensione d'ingresso uguale a quella della linea (70/100 V).
  La somma delle potenze di tutti i diffusori collegati non deve essere superiore a quella massima erogabile dall'amplificatore.

L'impedenza totale dei diffusori non deve essere inferiore a 4 Note: un'impedenza complessiva uguale a 4 permette la massima erogazione di potenza dell'amplificatore; un'impedenza superiore comporta una riduzione della potenza erogata (es. 8 circa 1 / 2 potenza; 16 circa 1 / 4 potenza); un'impedenza inferiore a 4 sovraccarica l'amplificatore.
- La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore (80 W).
La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza cui richiedere l'uso di cavi consezioni elevate).
Non utilizzato contemporaneamente il collegamento a bassa impedenza (4 Ω) e quello ad alta impedenza (70V o 100V); farecio sovraccarica l'amplificatore.

CAMBIO TENSIONE DI FUNZIONAMENTO DELL'APPARECCHIO

IMPORTANTE: La presente sezione del manuale riguarda il solo personale qualificato.
Le seguenti operazioni NON devono essere effettuate direttamente dall'utente.

Togliere la tensione dall'apparecchio (staccando il cavo d'alimentazione nella presa di rete).

Rimuovere il coperchio superiore dell'apparecchio.

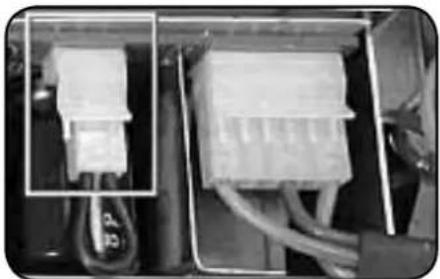

Individuare il connettore per ilchio di tensione 230 / 115 V dell'alimentatore (nella fotte e evidenziato con un quadrato):

In accordo con la serigrafia del circuito, con tensione di rete 230 V porre (o lasciare) il connettore nella posizione 230 V, con tensione di rete 115 V porre (o lasciare) il connettore nella posizione 115 V.

Rimontare il coperchio superiore dell'apparecchio.

Prima di collegare l'apparecchio alla rete, assicurarsi che il fusibile inserito nel connettore per l'alimentazione (posto sul pannello posteriore) sia quello corretto per la tensione in uso (leggere leindicazioni poste sotto il connettore stesso).

DATI TECHNICI

AMPLIFICATORE

Potenza d'uscita (RMS) 80 W

Rispostainfrequenza 50Hz÷ 16kHz

RAPPORTO SEGNALE/RUMORE

-Ingressi 1 e 2 60 dB
-IngressiausiliariAUXINPUT 80dB

Distorsione (a 1 kHz, potenza nom.) < 0,3%

CONTROLLI TONI AUX INPUT

-Bass -9÷+6dB@100Hz
- Treble -14÷+8dB@10kHz

Filtro passa-alto (canali 1 e 2) 150Hz

SENSIBILITA D'INGRESSO / IMPEDENZA

• Ingressi 1 e 2, livello microfonico Bilanciato, -62 dBu (max - 25 dBu) / 10 kO
• Ingressi 1 e 2, livello linea Bilanciato, -29 dBu (max +11 dBu) / 10 kΩ
• Ingressi ausiliari, AUX INPUT Regolabile - 18 ÷ + 20 dBu / 20 kΩ

Tensione / corrente "Phantom power" 30 V/18 mA

USCITE DIFFUSORI

Bassa impedenza 4Ω

Tensione costante 70 V (63 Ω) / 100 V (125 Ω)

PROTEZIONI

Amplificatore Sovraccarico, cortocircuito, termica

Alimentazione Fusibili di rete

GENERALE

Tensione di alimentazione 115-230V / 50-60 Hz

Potenza assorbita 160 W

Dimensioni (I, h, p) 442 mm, 88 mm, 230 mm (2 unita rack 19")

Peso (Netto) 3,8 kg

ESEMPIO COLLEGAMENTI

IMPORTANT NOTES

Salvo eventuali errors ed omissioni.

RCF S.p.A. si riserva il diritto di apportare modifiche sanza preavviso.
