MANUALE UTENTE Mobicool P24 DC DOMETIC

Instrucciones de uso 35

Frigorifero termoelettrico

Istruzioni per l’uso 46

Thermo-elektrische koelbox

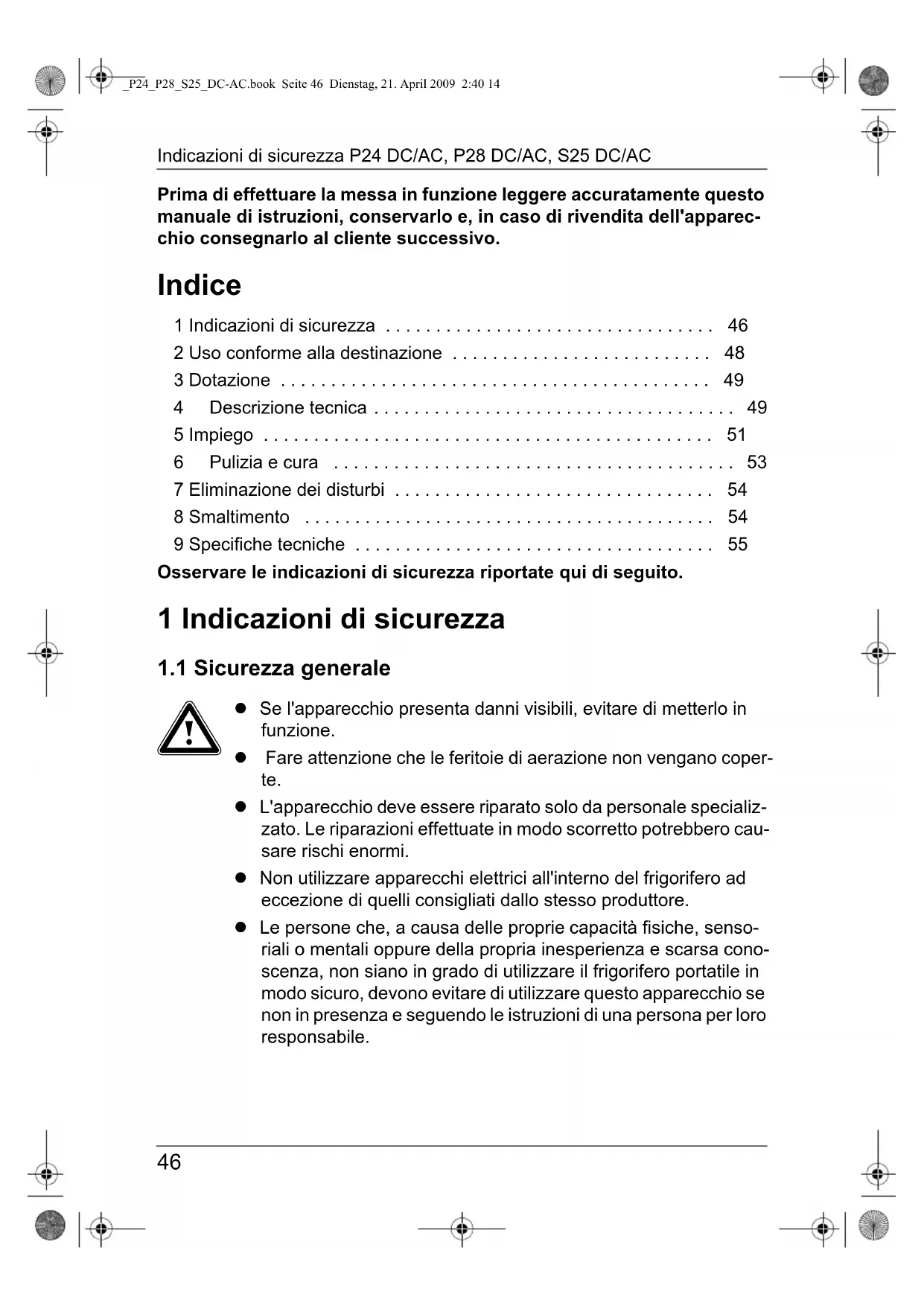

Prima di effettuare la messa in funzione leggere accuratamente questo

manuale di istruzioni, conservarlo e, in caso di rivendita dell'apparec-

chio consegnarlo al cliente successivo.

9 Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Osservare le indicazioni di sicurezza riportate qui di seguito.

1 Indicazioni di sicurezza

1.1 Sicurezza generale

z Se l'apparecchio presenta danni visibili, evitare di metterlo in

z Fare attenzione che le feritoie di aerazione non vengano coper-

z L'apparecchio deve essere riparato solo da personale specializ-

zato. Le riparazioni effettuate in modo scorretto potrebbero cau-

z Non utilizzare apparecchi elettrici all'interno del frigorifero ad

eccezione di quelli consigliati dallo stesso produttore.

z Le persone che, a causa delle proprie capacità fisiche, senso-

riali o mentali oppure della propria inesperienza e scarsa cono-

scenza, non siano in grado di utilizzare il frigorifero portatile in

modo sicuro, devono evitare di utilizzare questo apparecchio se

non in presenza e seguendo le istruzioni di una persona per loro

_P24_P28_S25_DC-AC.book Seite 46 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Indicazioni di sicurezza

z Gli elettrodomestici non devono essere considerati

Conservare e impiegare l'apparecchio lontano dalla portata dei

z Sorvegliare i bambini per evitare che non giochino con l'appa-

z I prodotti alimentari possono essere conservati solo nelle con-

fezioni originali o in contenitori adeguati.

z Il frigorifero non è adatto per il trasporto di sostanze corrosive o

z Collegare l'apparecchio solo nel modo seguente:

– mediante il cavo di allacciamento da 220-240 V compreso

nella fornitura ad una rete di alimentazione in corrente alter-

– mediante il cavo di allacciamento a 12 V compreso nella for-

nitura ad una presa di corrente da 12 V.

z Non estrarre mai la spina dall'accendisigari oppure dalla presa

tirando il cavo di allacciamento.

z Se il cavo di allacciamento è danneggiato, deve essere sostitu-

ito con un cavo dello stesso tipo e con le stesse specifiche.

z Staccare il cavo di allacciamento

– prima di effettuare la pulizia e la cura

– dopo ogni utilizzo

z Per imbarcazioni: con il collegamento alla rete fare sempre in

modo che l'alimentazione elettrica sia sempre controllata da un

interruttore differenziale! Pericolo di morte!

z Staccare il frigorifero e le altre utenze dalla batteria prima di col-

legare il caricabatterie rapido!

z Confrontare i dati della tensione riportati sulla targhetta con

quelli delle prese e degli attacchi disponibili.

1.2 Sicurezza durante il funzionamento

z Prima della messa in funzione assicurarsi che la linea di alimen-

tazione e la spina siano asciutte.

z Non collocare l'apparecchio nelle vicinanze di fiamme libere o

altre fonti di calore (riscaldamento, intensa esposizione ai raggi

solari, forni a gas ecc.).

_P24_P28_S25_DC-AC.book Seite 47 Dienstag, 21. April 2009 2:40 14Uso conforme alla destinazione P24 DC/AC, P28 DC/AC, S25 DC/AC

z Attenzione pericolo di surriscaldamento!

Assicurarsi che il calore generato durante il funzionamento sfiati

sufficientemente. Assicurarsi che la distanza fra l'apparecchio e

le pareti o altri oggetti sia tale che l'aria possa circolare libera-

z Non versare nessun tipo di liquido o ghiaccio nel contenitore in-

z Non immergere mai l'apparecchio in acqua.

z Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.

z Se si raffredda per un periodo lungo è possibile che un paio di

gocce d'acqua possano depositarsi all'interno del frigorifero.

Questo è normale poiché l'umidità dell'aria si condensa in gocce

d'acqua se la temperatura all'interno del frigorifero si abbassa.

Il frigorifero non è guasto. Eliminarle se necessario con un

z Non toccare mai i cavi nudi a mani nude. Questo vale soprattut-

to per il funzionamento con rete di alimentazione in corrente al-

ternata: Pericolo di morte!

z Il produttore declina ogni responsabilità per danni risultanti da

un uso non conforme alla destinazione o da un impiego

2 Uso conforme alla destinazione

Il frigorifero è adatto per raffreddare generi alimentari.

Se l'apparecchio è dotato dell'equipaggiamento supplementare “Riscal-

damento”, è anche possibile scaldare o mantenere caldi gli alimenti. Con

l'interruttore è possibile passare dal modo riscaldamento al modo raffredda-

L'apparecchio è stato ideato per il funzionamento con una presa di rete di

bordo da 12 V CC di un auto (accendisigari), di una barca o di un camper op-

pure con una rete di alimentazione in corrente alternata da 220-240 V.

L’apparecchio è adatto anche per il campeggio. L'apparecchio non deve

essere esposto a pioggia. Può essere utilizzato come frigorifero portatile o

come frigorifero fisso.

Qualora si debbano raffreddare medicinali, controllare se l'appa-

recchio dispone di una potenza frigorifera in grado di soddisfare i

requisiti dei rispettivi farmaci.

_P24_P28_S25_DC-AC.book Seite 48 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Dotazione

Inoltre, nei modelli provvisti di equipaggiamento supplementare “coperchio

4 Descrizione tecnica

L'apparecchio si adatta anche ad essere utilizzato come frigorifero portatile.

Può raffreddare e mantenere freddi prodotti fino a un max. di

al di sotto della temperatura ambiente oppure riscaldarli.

Il raffreddamento viene generato mediante un sistema refrigerante detto di

Peltier privo di CFC, resistente all'usura e completo di ventola per asportare

Tasche esterne supplementari servono come ulteriore spazio portaoggetti.

Non dimenticare che gli oggetti ivi conservati non vengono raffreddati.

Quantità Denominazione

fig. 1 A, pagina 3 1 frigorifero

fig. 2 1, pagina 4 1 cavo di allacciamento per collegamento da

fig. 2 2, pagina 4 1 cavo di allacciamento per collegamento da

220-240 V CA Quantità Denominazione

fig. 1 B, pagina 3 1 coperchio isolante

_P24_P28_S25_DC-AC.book Seite 49 Dienstag, 21. April 2009 2:40 14Descrizione tecnica P24 DC/AC, P28 DC/AC, S25 DC/AC

4.1 Equipaggiamento supplementare possibile

Questo apparecchio è disponibile in diversi modelli. Il presente modello può

quindi essere provvisto dei seguenti equipaggiamenti supplementari:

È possibile riscaldare o mantenere caldo il contenuto del frigorifero por-

tatile fino ad un max. di 65 °C.

z Coperchio isolante

Coperchio isolante come alternativa di trasporto al coperchio del frigori-

fero (non adatto per il raffreddamento)

4.2 Descrizione dell'apparecchio

2 Feritoie di aerazione

3 Pannello di controllo

(Solo nei modelli provvisti di equipaggiamento supple-

mentare “Riscaldamento”)

2 Feritoie di aerazione

3 Pannello di controllo

(Solo nei modelli provvisti di equipaggiamento supple-

mentare “Riscaldamento”)

Per motivi igienici, prima della messa in funzione iniziale del frigo-

rifero, pulirne l'interno e l'esterno con un panno umido (vedi anche

capitolo “Pulizia e cura” a pagina 53).

5.1 Suggerimenti per risparmiare energia

z Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.

z Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffred-

z Non aprire il frigorifero più spesso del necessario!

z Non lasciare il coperchio aperto più del necessario!

z Pulire la guarnizione del coperchio ad intervalli regolari.

5.2 Impiego del frigorifero

S25: sollevare il frigorifero solo utilizzando l'impugnatura e non con

Durante il carico e lo scarico il coperchio del frigorifero portatile

deve essere sempre assicurato con il bloccaggio (fig. 3,

pagina 4). Se il coperchio viene aperto completamente senza pro-

tezione, il frigorifero può rovesciarsi.

Quando il manico è rovesciato all'indietro o quando viene traspor-

tato il frigorifero, il coperchio è chiuso. È possibile aprire il coper-

chio solo se il manico è rovesciato in avanti.

Anche questo frigorifero, come tutti gli altri, deve essere perfetta-

mente aerato, in modo tale che il calore generato possa fuoriuscire;

in caso contrario non viene garantito un funzionamento corretto.

➤ Collocare il frigorifero su una base stabile.

_P24_P28_S25_DC-AC.book Seite 51 Dienstag, 21. April 2009 2:40 14Impiego P24 DC/AC, P28 DC/AC, S25 DC/AC

➤ Collegare il cavo di allacciamento da 12 V (fig. 2 1, pagina 4)

all'accendisigari oppure alla presa da 12 V del veicolo

➤ Inserire il cavo di allacciamento da 220-240 V (fig. 2 2, pagina 4) nella

presa a tensione alternata e collegarlo alla rete di alimentazione in cor-

rente alternata da 220-240 V.

➤ Solo nei modelli provvisti di equipaggiamento supplementare “Ri-

scaldamento”: per accendere il frigorifero portatile, spingere l'interrutto-

re (fig. 4 3, pagina 4) del pannello di controllo sulla posizione “COLD”

(raffreddamento) oppure su “HOT” (riscaldamento).

Chiudere ermeticamente il frigorifero richiudendo il coperchio ener-

✓ Le spie di funzionamento del pannello di controllo indicano il modo ope-

✓ il vano interno del frigorifero inizia a raffreddarsi o a scaldarsi.

Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che

possono essere raffreddati o riscaldati alla temperatura sele-

➤ Quando il frigorifero viene spento per un periodo prolungato,

– portare l'interruttore (fig. 4 3, pagina 4) in posizione “OFF” (solo

equipaggiamento supplementare “Riscaldamento”),

– estrarre il cavo di allacciamento.

5.3 Sostituzione del coperchio isolante

(solo per i modelli provvisti di equipaggiamento supplementare

“Coperchio isolante”)

È possibile utilizzare un coperchio isolante come alternativa di trasporto al

coperchio del frigorifero.

➤ Rovesciare il manico del frigorifero in avanti.

➤ Aprire il coperchio finché si trova in posizione perpendicolare e sollevarlo.

Spia di funzionamento Modo operativo

verde (fig. 4 1, pagina 4) Raffreddamento

rosso (fig. 4 2, pagina 4) Riscaldamento

_P24_P28_S25_DC-AC.book Seite 52 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Pulizia e cura

➤ Inserire il coperchio isolante con i naselli di guida nelle feritoie del frigori-

Tenere presente che il coperchio serve solo per mantenere freddi

gli alimenti e non come raffreddamento attivo.

5.4 Collegamento all’accendisigari

Se il frigorifero viene collegato all’accendisigari del veicolo, fare at-

tenzione se è necessario inserire l’accensione per alimentare l’ap-

parecchio con la corrente.

Prima di effettuare la pulizia del frigorifero estrarre il cavo di allac-

ciamento dalla presa o dall'accendisigari.

Non lavare mai il frigorifero sotto acqua corrente e non immergerlo

in acqua per risciacquarlo.

Per la pulizia non impiegare detergenti corrosivi oppure oggetti ru-

vidi, perché potrebbero danneggiare il frigorifero.

➤ Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno

_P24_P28_S25_DC-AC.book Seite 53 Dienstag, 21. April 2009 2:40 14Eliminazione dei disturbi P24 DC/AC, P28 DC/AC, S25 DC/AC

7 Eliminazione dei disturbi

➤ Raccogliere il materiale di imballaggio possibilmente negli appositi conte-

nitori di riciclaggio.

M Quando l'apparecchio viene messo fuori servizio definitivamente,

informarsi al centro di riciclaggio più vicino, oppure presso il proprio

rivenditore specializzato, sulle prescrizioni adeguate concernenti lo

Disturbo Possibile causa Proposta di soluzione

Il frigorifero non funziona (la

spina è inserita, il LED

(equipaggiamento sup-

veicolo non c'è ten-

Nella maggior parte dei veicoli è neces-

sario che l'interruttore di accensione

sia inserito perché all'accendisigari

possa arrivare tensione.

Provare a collegare l'apparecchio ad

Il frigorifero non raffredda

(la spina è inserita nella

presa, il LED (fig. 4 1,

pagina 4, equipaggia-

mento supplementare) è

I lavori di riparazione devono essere

effettuati solo da un Punto Assistenza

Clienti autorizzato.

Il frigorifero non riscalda (la

spina è inserita nella presa,

il LED (fig. 4 2, pagina 4,

equipaggiamento supple-

I lavori di riparazione devono essere

effettuati solo da un Punto Assistenza

Clienti autorizzato.

Funzionamento con colle-

gamento alla presa da 12 V

L'accensione è inserita e il

frigorifero non funziona.

Estrarre la spina dalla presa

ed eseguire le seguenti

La presa dell'accendi-

sigari è sporca. Que-

contatto elettrico sba-

Se la spina del vostro frigorifero inse-

rita nella presa dell'accendisigari è

diventata molto calda, significa che è

necessario pulire la presa o che la

spina probabilmente non è montata in

Il fusibile della spina

Sostituire il fusibile (5 A) della spina da

12 V (fig. 5 1, pagina 4).

Il fusibile del veicolo è

Sostituire il fusibile del veicolo della

presa da 12 V (solitamente di 15 A);

(osservare inoltre le istruzioni per il fun-

zionamento del vostro veicolo). _P24_P28_S25_DC-AC.book Seite 54 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Specifiche tecniche

9 Specifiche tecniche

Si riservano al progresso tecnico la realizzazione di versioni successive e

modifiche dell'apparecchio, nonché variazioni nella consegna.

P24 DC/AC P24 DC/AC Premium

P28 DC/AC S25 DC/AC Capacità lorda: 24 litri 28 litri 24 litri

41 W Potenza assorbita

al di sotto della temperatura ambiente
