MANUALE UTENTE Pro Precision DG8410 ROWENTA

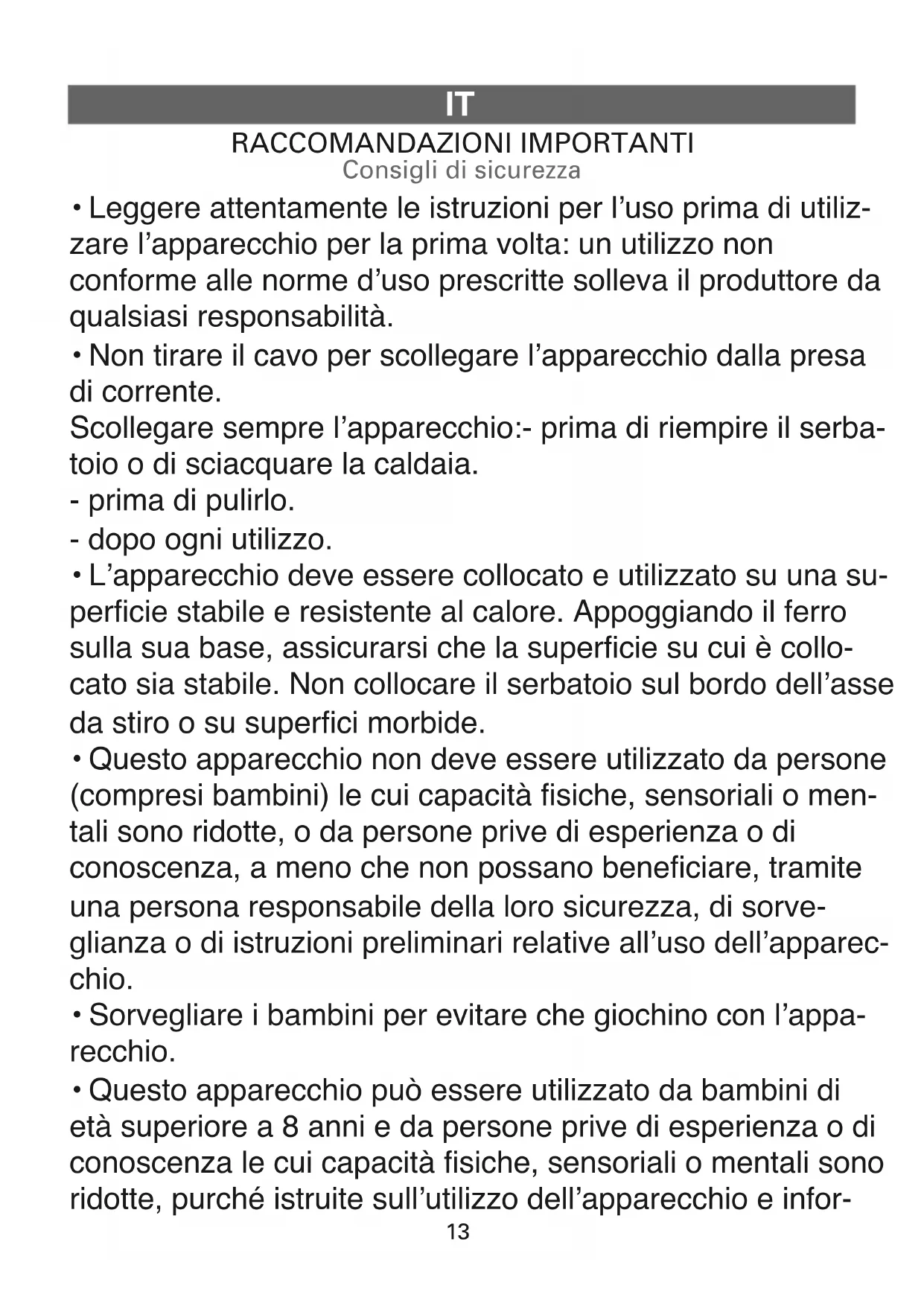

RACCOMANDAZIONI IMPORTANTI Consigli di sicurezza

• Leggere attentamente le istruzioni per l’uso prima di utiliz-

zare l’apparecchio per la prima volta: un utilizzo non

conforme alle norme d’uso prescritte solleva il produttore da

qualsiasi responsabilità.

• Non tirare il cavo per scollegare l’apparecchio dalla presa

Scollegare sempre l’apparecchio:- prima di riempire il serba-

toio o di sciacquare la caldaia.

- dopo ogni utilizzo.

• L’apparecchio deve essere collocato e utilizzato su una su-

perficie stabile e resistente al calore. Appoggiando il ferro

sulla sua base, assicurarsi che la superficie su cui è collo-

cato sia stabile. Non collocare il serbatoio sul bordo dell’asse

da stiro o su superfici morbide.

• Questo apparecchio non deve essere utilizzato da persone

(compresi bambini) le cui capacità fisiche, sensoriali o men-

tali sono ridotte, o da persone prive di esperienza o di

conoscenza, a meno che non possano beneficiare, tramite

una persona responsabile della loro sicurezza, di sorve-

glianza o di istruzioni preliminari relative all’uso dell’apparec-

• Sorvegliare i bambini per evitare che giochino con l’appa-

• Questo apparecchio può essere utilizzato da bambini di

età superiore a 8 anni e da persone prive di esperienza o di

conoscenza le cui capacità fisiche, sensoriali o mentali sono

ridotte, purché istruite sull’utilizzo dell’apparecchio e infor-

1800128865_DG84XX_GRH_110x154mm 14/02/13 16:08 Page1314

mate sui rischi legati a un utilizzo scorretto. I bambini non

devono giocare con l’apparecchio. La pulizia e la manuten-

zione non devono essere effettuate da bambini, a meno che-

non abbiano più di 8 anni e non siano adeguatamente

sorvegliati. Tenere l’apparecchio e il cavo lontano dalla por-

tata dei bambini di età inferiore a 8 anni.

• La temperatura dell’apparecchio può essere elevata du-

rante il funzionamento: ciò può provocare ustioni. Non toc-

care le superfici calde (parti metalliche accessibili e parti

plastiche vicino alle parti metalliche).

• Non lasciare mai l’apparecchio incustodito:

- quando è collegato alla rete elettrica.

- se non è raffreddato per almeno 1 ora.

• Prima di svuotare la caldaia/sciacquare il vano raccogli-cal-

care (a seconda del modello) attendere sempre che la cen-

trare vapore sia fredda e scollegata da almeno 2 ore per

svitare il tappo di scarico / aprire il vano.

• Attenzione: se il tappo del boiler o il tappo di risciacquo del

boiler (a seconda del modello) cade o viene urtato in ma-

niera forte, sostituirlo presso un centro di assistenza autoriz-

zato, in quanto potrebbe essere danneggiato.

• Durante il risciacquo della caldaia, non riempirla mai sotto

un getto d’acqua diretto.

• Non aprire il tappo del boiler durante l’uso.

• Non utilizzare l’apparecchio se è caduto, se presenta danni

visibili o anomalie di funzionamento. Non smontare mai l’ap-

parecchio. farlo esaminare presso un Centro Servizi autoriz-

zato per evitare pericoli.

• Se il cavo elettrico o il tubo del vapore sono danneggiati, af-

fidarne la riparazione a un Centro Servizi autorizzato, per evi-

1800128865_DG84XX_GRH_110x154mm 14/02/13 16:08 Page1415

tare danni e lesioni.

• Per garantire la massima sicurezza, questo apparecchio è conforme alle norme e ai regola-

menti vigenti (Direttive Bassa tensione, Compatibilità elettromagnetica, Ambiente, ecc.)

• Questa centrale vapore è un apparecchio elettrico: deve pertanto essere utilizzato in condizioni

d’uso normali. L’apparecchio è concepito esclusivamente per un utilizzodomestico.

• Questo apparecchio è equipaggiato con 2 sistemi di sicurezza:

- una valvola anti-eccesso di pressione, che in caso di malfunzionamenti lascia fuoriuscire l’ec-

- un fusibile termico per evitare Il surriscaldamento.

• Collegare sempre la centrale vapore:

- una rete elettrica la cui tensione sia compresa tra 220 e 240 V.

- a una presa elettrica «a terra».

Qualsiasi errore di collegamento può causare danni irreversibili e annullare la garanzia. Se si uti-

lizza una prolunga, verificare che la presa sia di tipo bipolare 16A con conduttore di messa a

• Svolgere completamente il cavo elettrico prima di collegarlo a una presa elettrica con messa

• La piastra del ferro e la base del ferro sul serbatoio possono raggiungere temperature molto

elevate, causando il rischio di ustioni: non toccarle. Non toccare mai i cavi elettrici con la pias-

• L’apparecchio emette vapore che può causare ustioni. Maneggiare il ferro con cautela, so-

prattutto durante i passaggi verticali. Non dirigere il vapore su persone o animali.

• Non immergere mai la centrale vapore in acqua o altri liquidi. Non collocarla mai sotto un getto

d’acqua di rubinetto.

CONSERVARE QUESTE ISTRUZIONI Partecipiamo alla protezione dell’ambiente !

Il vostro apparecchio è composto da diversi materiali che possono essere riciclati.

Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato.

3. Termostato regolazione

Coperchio del tappo di svuotamento

o coperchio del raccogli calcare

(secondo il modello)

8. Avvolgicavo (velcro)

10. Fissaggio per il posizionamento del

12. Clip di sistemazione del cordone

13. Raccogli calcare (secondo il

a. Tasto “Restart” di riavvio

b1. Spia “svuotamento della

d. Spia “Serbatoio vuoto”

15. Interruttore On / Off

1• Che acqua utilizzare ?

L'apparecchio è stato progettato per

funzionare con acqua di rubinetto. Se

l'acqua di rubinetto contiene molto

calcare, è necessario creare una miscela

composta per il 50% da acqua di

rubinetto e per il 50% da acqua

demineralizzata reperibile in commercio.

In alcune regioni litoranee, il contenuto

salino dell'acqua può essere molto

elevato. In tal caso, utilizzare unicamente

acqua demineralizzata.

Addolcitore d'acqua:

Esistono diversi tipi di addolcitori

d'acqua e la maggior parte di essi può

essere utilizzata nel ferro a caldaia. Ciò

nonostante alcuni addolcitori, in

particolare quelli che utilizzano prodotti

chimici come il sale, possono provocare

colature bianche o marroni. È il caso

soprattutto delle brocche filtranti.

Se si riscontra questo tipo di problema,

si consiglia di utilizzare acqua di

rubinetto non trattata o acqua in

Una volta cambiata l'acqua saranno

necessari più utilizzi per risolvere il

problema. Per il primo utilizzo in

modalità vapore, si consiglia di utilizzare

un panno usato che possa essere gettato

via, al fine di evitare danni agli abiti.

Non utilizzare mai acqua piovana o

acqua contenente additivi (come ad

esempio amido, profumo o acqua

prodotta da altri elettrodomestici). Gli

additivi possono alterare le

caratteristiche fisiche del vapore e, in

presenza di alte temperature, formare

depositi nella camera di vaporizzazione

in grado di macchiare la biancheria.

2 • Preparare il ferro caldaia

Posizionare il ferro caldaia su una

superficie stabile, piana e resistente al

Verificate che l’apparecchio sia staccato

dalla corrente. Utilizzate una caraffa

d’acqua e riempietela con massimo un

litro d’acqua poi versate l’acqua nel

serbatoio senza superare il livello Max. -

Srotolare completamente il cavo

elettrico ed estrarre il cavo vapore dal

suo alloggiamento - fig.2.

PREPARAZIONE________________________________________

3 • Avviare il ferro caldaia

Collegare il ferro caldaia ad una presa

elettrica con messa a terra - fig.3.

Accendete l’interruttore luminoso acceso

/spento - fig.4 bis, si accende.

La spia verde (posizionata sul pannello di

controllo) lampeggia e la caldaia si

scalda - fig.4. Dopo circa un minuto, e

regolarmente durante l'uso, la pompa

elettrica di cui è dotato l'apparecchio

invia l'acqua nella caldaia. Questa

operazione produce un rumore normale.

La centrale vapore e il ferro sono pronti

per stirare quando la spia vapore è

accesa e fissa e la spia del ferro è spenta.

Durante la prima utilizzo, può esserci

una fuoriuscita di fumo o di odore

assolutamente innocua. Tale

fenomeno non ha nessun effetto

sull'utilizzazione e scomparirà

4 • Funzionamento quadro

• Spia verde lampeggiante - fig.4:

riscaldamento caldaia.

Spia verde accesa e fissa - fig.6: il vapore è

• Spia rossa accesa e fissa - fig.9: il

• La spia arancione “Calc-Away System”

- fig.11 o “Svuotamento della caldaia” -

fig.17 (secondo il modello) lampeggia:

dovete sciacquare il raccogli calcare.

5 • Per stirare con il vapore

Posizionare il pulsante di regolazione

della temperatura - fig.5 del ferro da stiro

sul tipo di tessuto da stirare (vedi la

tabella sottostante).

La spia luminosa del ferro si accende.

Attenzione ! quando usate il ferro e

quando diminuite la temperatura,

l'apparecchio è pronto all'uso se la spia

del ferro si spegne e se la spia verde sul

pannello di controllo rimane fissa.

Se aumentate la temperatura durante

l'uso, potete utilizzare immediatamente

Durante la stiratura, la spia luminosa del

ferro e la spia luminosa del vapore

pronto si accende e si spegne, a seconda

delle esigenze di riscaldamento senza

interrompere l’utilizzo. Per ottenere

vapore, premere sul comando vapore

situato sotto la maniglia del ferro - fig.7.

Il vapore si ferma rilasciando il comando.

Al momento della prima utilizzo o se

non avete usato il vapore da un po' di

tempo: premete più volte

successivamente il pulsante vapore -

fig 7 con il ferro lontano dai panni da

stirare. Ciò permetterà l'eliminazione

dell'acqua fredda dal circuito vapore.

Regolare il termostato del ferro da

stiro: Cominciate stirando i tessuti a

bassa temperatura e continuate con

quelli a temperature più elevate. Se

dovete stirare indumenti con diverse

fibre regolate la temperatura di

stiratura sulla fibra più delicata. Se

volete utilizzare il vapore sui tessuti

delicati (•), aziona con molta

moderazione il comando vapore

situato sotto la maniglia del ferro da

stiro per evitare delle eventuali

colature di liquido. Evitate di poggiare

il ferro da stiro su una piastra

poggiaferro metallica, potrebbe

danneggiarsi. Poggiatela piuttosto

sulla piastra poggiaferro della caldaia:

é infatti fornita di gommini antiscivolo

ed é stata ideata per resistere a

temperature elevate. Posizionando il

termostato in posizione "min", il ferro

1800128865_DG84XX_GRH_110x154mm 14/02/13 16:08 Page5354

6 • Per togliere le pieghe

Impostate il pulsante di temperatura del

ferro sulla posizione massima.

Appendete l’indumento sulla gruccia e

tenete il tessuto leggermente teso con

una mano. Premete ad intermittenza il

pulsante vapore - fig.7 (che si trova sotto

l’impugnatura del ferro da stiro)

effettuando un movimento dall’alto in

Dato che il vapore prodotto è molto

caldo, non togliete mai le grinze di un

abito su una persona, ma sempre su

una gruccia. Per i tessuti diversi dal

lino o dal cotone, mantenete il ferro ad

alcuni centimetri di distanza per non

bruciare il tessuto.

Esempi d’utilizzo della funzione stiratura

• Stirare sulla gruccia i tessuti delicati che

non volete che entrino a contatto con il

• Rinfrescare una camicia o un abito poco

prima di indossarlo.

7 •Stirare senza vapore

Non premere il pulsante di controllo

vapore sull’impugnatura del ferro.

8 • Riempite nuovamente il

Non avete più getto di vapore. La spia

rossa si accende - fig.9 : il serbatoio è

Staccate dall’alimentazione la centrale

vapore. Utilizzate una caraffa d’acqua,

riempitela con massimo un litro d’acqua

poi versate l’acqua nel serbatoio facendo

attenzione a non superare il livello Max. -

In caso di fuoriuscita, eliminate

Ricollegate all’alimentazione la centrale

vapore - fig.3. Premere il tasto “Restart”

- fig.10 di riavvio, situato sul quadro degli

La caldaia e il ferro da stiro sono pronti

per la stiratura quando la spia del vapore

è accesa - fig.6 e la spia del ferro è

9 • Riporre il ferro caldaia

Premere l’interruttore luminoso

acceso/spento e togliere la spina dalla

presa di corrente. Riporre il ferro sulla

piastra riponi-ferro presente sulla

caldaia. Raccogliere il cavo, piegarlo in

due. Disporre il cavo vapore nel suo

alloggiamento - fig.25.

Arrotolate il cavo elettrico e fissatelo

usando il velcro - fig.26.

Lasciare raffreddare il ferro caldaia

almeno un'ora prima di riporlo se si

intende conservarlo in un armadio o in

uno spazio ristretto. Potete quindi riporre

la centrale vapore in tutta sicurezza.

PULIZIA E MANUTENZIONE

10 • Pulite il vostro

Non mettete mai il ferro da stiro o la

caldaia sotto il getto d'acqua del

rubinetto. Non usate nessun detersivo

né prodotto anticalcare per pulire la

piastra del ferro o la caldaia.

La piastra: pulire la piastra del ferro

quando è completamente fredda con un

panno umido o con una spugna non

La caldaia: Pulite di tanto in tanto le parti

di plastica con un panno morbido.

11 • Decalcificare facilmente

Per sciacquare la caldaia non utilizzate

assolutamente prodotti di

decalcificazione : potrebbero

danneggiarla. Prima di procedere alla

decalcificazione del ferro caldaia, è

assolutamente necessario lasciarlo

raffreddare per oltre 2 ore, per evitare

eventuali rischi di ustioni.

Modelli con raccogli calcare “Calc

Per prolungare la durata di vita del ferro

caldaia ed evitare i residui di calcare, il

1800128865_DG84XX_GRH_110x154mm 14/02/13 16:08 Page5455

ferro caldaia è dotato di un raccoglitore

di calcare integrato. Questo contenitore,

situato nel cestello, recupera

automaticamente il calcare che si forma

Principio di funzionamento:

a spia arancione “Calc-Away System”

lampeggiante - fig.11 il pannello di

controllo avverte della necessità di

sciacquare il raccogli-calcare.

ATTENZIONE ! Questa operazione

deve essere effettuata esclusivamente

quando il ferro caldaia è stato

scollegato dall'alimentazione da oltre

due ore e risulta completamente

freddo. Per effettuare questa

operazione, il ferro caldaia deve

trovarsi vicino ad un lavandino poiché

l'acqua otrebbe fuoriuscire dal

serbatoio al momento dell'apertura.

Una volta che la centrale vapore è

completamente raffreddata, togliere il

coperchio del raccogli calcare facendo ¼

di giro verso sinistra - fig.12.

Svitate completamente il contenitore e

staccatelo dal corpo dell'apparecchio: in

esso viene raccolto il calcare accumulato

nel cestello - fig.13.

Per pulire a fondo il contenitore è

sufficiente sciacquarlo con acqua

corrente per eliminare tutto il calcare -

Riponete il contenitore nel suo

alloggiamento, riavvitandolo

completamente per garantire la tenuta -

Rimettete la mascherina raccogli-calcare

al suo posto - fig.16.

In aggiunta alla manutenzione ordinaria,

si raccomanda di procedere a una pulizia

profonda del serbatoio ogni sei mesi o

Per effettuare la pulizia:

• Verificare che il generatore sia freddo e

scollegato dalla rete elettrica da almeno

• Posizionare il generatore di vapore sul

bordo del lavabo e il ferro da stiro al

suo fianco, appoggiato in verticale sulla

sua parte posteriore

• Togliere il coperchio del filtro e svitare il

• Tenendo il generatore di vapore in

posizione inclinata riempire il serbatoio

con 1/4 di litro di acqua del rubinetto

• Agitare il serbatoio per qualche istante

e svuotarlo nel lavabo

• Riposizionare il filtro nella sua sede

avvitandolo con decisione

• Riposizionare il coperchio del filtro.

Al successivo utilizzo premete il tasto

“Restart” situato sul pannello di

controllo per spegnere la spia

arancione “Calc-Away System”-

Modelli senza raccogli calcare

Per prolungare la durata di vita della

centrale vapore ed evitare le

incrostazioni di calcare, la centrale

vapore è dotata di una spia arancione

“Svuotamento della caldaia” che

lampeggia sul quadro comandi quando

dovete effettuare lo svuotamento

dell’apparecchio. - fig.17.

Se la spia arancione “Svuotamento della

caldaia” lampeggia, potete continuare

normalmente a stirare, ma dovete

provvedere a sciacquare la caldaia prima

del prossimo utilizzo.

ATTENZIONE ! Questa operazione

deve essere effettuata esclusivamente

quando il ferro caldaia è stato

scollegato dall'alimentazione da oltre

due ore e risulta completamente

Posate il generatore di vapore sui bordo

del lavello con il ferro a lato sui suo

Svitare in senso anti-orario, facendo un

quarto di giro, la copertura del tappo di

risciacquo della caldaia - fig.18.

Utilizzando una moneta, svitate

delicatamente il tappo della caldaia -

Tenendo il generatore inclinato e usando

fig.21 e svuotatela completamente sul

Per ottenere i miglori risultati,

raccomandiamo che questa operazione

sia fatta due volte.

Riponete e stringete il tappo della caldaia

con la moneta - fig.23.

Riposizionare copertura del tappo di

risciacquo della caldaia - fig.24.

Al momento del prossimo utilizzo,

premete il tasto "Restart" per spegnere

la spia rossa - fig. 10.

1800128865_DG84XX_GRH_110x154mm 14/02/13 16:08 Page56Se non fosse possibile determinare la causa di un'anomalia rivolgetevi ad un centro

assistenza tecnica autorizzato ROWENTA.

UN PROBLEMA ? ______________________________________

Problemi Possibili cause Soluzioni Il generatore non si accende. Laspia del termostato è spenta.L’elettrodomestico non è acceso. Verifique que el aparato esté conectado y pulse elinterruptor luminoso encendido / apagado.L’acqua cola attraverso i foridella piastra.Utilizzate troppo spesso il vaporequando il ferro non è abbastanzacaldo.Attendete che la spia del ferro si spenga prima diazionare il comando vapore.Adattate la frequenza di utilizzo del comando vaporein funzione della posizione del termostato (cfr. § 5).L'acqua si è condensata nei tubipoiché utilizzate il vapore per laprima volta o non l'aveteutilizzata da qualche tempo.Premete il comando vapore finché il ferro comincia aderogare vapore.Strisce d’acqua rimangono sullabiancheria.L’asse da stiro è impregnato diacqua perchè non è adatto allapotenza del generatore.Controlla che l’asse sia adatto (asse con griglia chepreviene condensa).Colature bianche o scureescono dai fori della piastra.Dalla caldaia fuoriesce il calcarepoiché non è sciacquataregolarmente.Secondo il modello: - Sciacquate la caldaia quando la spia “Svuotamento della caldaia” lampeggia.- Sciacquate il raccogli calcare quando la spia "Calc-Away System” lampeggia.Se l’acqua utilizzata è molto calcarea, ripetete questaoperazione più frequentemente.Dai fori della piastra fuoriesceuna materia nerastra che sporcagli indumenti.State utilizzando sostanzechimiche decalcificanti o additivinell'acqua da stiro.Non aggiungere questi tipi di prodotti nel serbatoiod’acqua o nella caldaia. Contattate un CentroAssistenza Autorizzato.La piastra è sporca o nerastrae rischia di sporcare gliindumenti.Viene utilizzata una temperaturaeccessiva.Consultate la sezione dedicata alla regolazione dellatemperatura.Gli indumenti non sonosufficientemente risciacquati oavete stirato un nuovoindumento senza lavarlo.Assicuratevi che la biancheria sia ben sciacquatacosicché non ci siano residui di sapone o altri prodottichimici sugli indumenti. Utilizzate dell'amido. Spruzzate l’amido sul rovescio del tessuto da stirare.Non c’è vapore o c’è pocovapore.Il serbatoio d’acqua è vuoto(spia rossa).Riempite il serbatoio d’acqua e premete il tasto“Restart” situato sul quadro comandi.La temperatura della piastra èimpostata sul massimo.Il generatore funziona ma il vapore è molto caldo eumido, di conseguenza è meno visibile.Esce del vapore attorno alraccogli calcare / tappo(secondo il modello).Il tappo / raccogli calcare (secondoil modello) è chiuso male.Stringete nuovamente il tappo / raccogli calcare.La guarnizione del tappo /raccogli calcare (secondo ilmodello) è danneggiata.Contattate un Centro Assistenza Autorizzato.L'apparecchio è difettoso.Non utilizzate più il generatore e contattate un centrodi assistenza autorizzato.La spia rossa "serbatoiod'acqua vuoto" è accesa.Non avete premuto il tasto“Restart”.Premete il tasto “Restart” di riavvio situato sul quadrocomandi finché non si spegne la spia.Fuoriesce vapore da sottol’apparechio.L'apparecchio è difettoso. Non utilizzate più il generatore e contattate un centrodi assistenza autorizzato.La spia arancione “Calc-AwaySystem” o “Svuotamento dellacaldaia” (secondo il modello) èaccesa.Non avete premuto il tasto“Restart” di riavvio.Premete il tasto “Restart” di riavvio situato sul quadrocomandi finché non si spegne la spia. IT

compartimento - fig.2.
