MANUALE UTENTE RI832301 GAGGIA

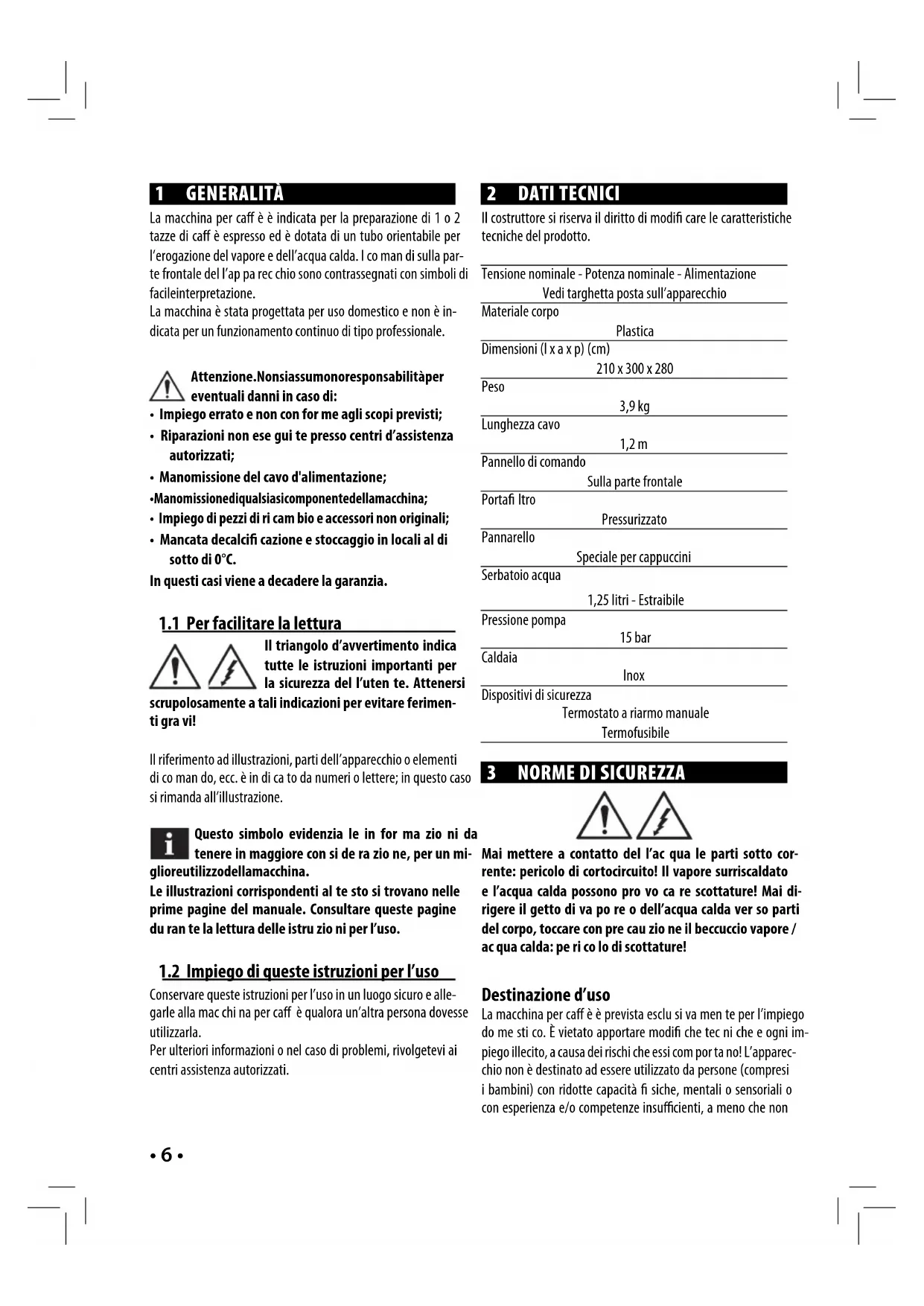

La macchina per ca è è indicata per la preparazione di 1 o 2

tazze di ca è espresso ed è dotata di un tubo orientabile per

l’erogazione del vapore e dell’acqua calda. I co man di sulla par-

te frontale del l’ap pa rec chio sono contrassegnati con simboli di

facile in ter pre ta zio ne.

La macchina è stata progettata per uso domestico e non è in-

dicata per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono re spon sa bi li tà per

eventuali danni in caso di:

• Impiego errato e non con for me agli scopi previsti;

• Riparazioni non ese gui te presso centri d’assistenza

• Manomissione del cavo d'alimentazione;

• Manomissione di qual si a si com po nen te della macchina;

• Impiego di pezzi di ri cam bio e accessori non originali;

• Mancata decalci cazione e stoccaggio in locali al di

In questi casi viene a decadere la garanzia.

1.1 Per facilitare la lettura

Il triangolo d’avvertimento indica

tutte le istruzioni importanti per

la sicurezza del l’uten te. Attenersi

scrupolosamente a tali indicazioni per evitare ferimen-

Il riferimento ad illustrazioni, parti dell’apparecchio o elementi

di co man do, ecc. è in di ca to da numeri o lettere; in questo caso

si rimanda all’illustrazione.

Questo simbolo evidenzia le in for ma zio ni da

tenere in maggiore con si de ra zio ne, per un mi-

gliore uti liz zo della mac chi na.

Le illustrazioni corrispondenti al te sto si trovano nelle

prime pagine del manuale. Consultare queste pagine

du ran te la lettura delle istru zio ni per l’uso.

1.2 Impiego di queste istruzioni per l’uso

Conservare queste istruzioni per l’uso in un luogo sicuro e alle-

garle alla mac chi na per ca è qualora un’altra persona dovesse

Per ulteriori informazioni o nel caso di problemi, rivolgetevi ai

centri assistenza autorizzati.

2 DATI TECNICI Il costruttore si riserva il diritto di modi care le caratteristiche

tecniche del prodotto.

Tensione nominale - Potenza nominale - Alimentazione

Vedi targhetta posta sull’apparecchio

Sulla parte frontale

Speciale per cappuccini

Dispositivi di sicurezza

Termostato a riarmo manuale

3 NORME DI SICUREZZA Mai mettere a contatto del l’ac qua le parti sotto cor-

e l’acqua calda possono pro vo ca re scottature! Mai di-

rigere il getto di va po re o dell’acqua calda ver so parti

del corpo, toccare con pre cau zio ne il beccuccio vapore /

ac qua calda: pe ri co lo di scottature!

La macchina per ca è è prevista esclu si va men te per l’impiego

do me sti co. È vietato apportare modi che tec ni che e ogni im-

piego illecito, a causa dei rischi che essi com por ta no! L’apparec-

chio non è destinato ad essere utilizzato da persone (compresi

i bambini) con ridotte capacità  siche, mentali o sensoriali o

con esperienza e/o competenze insu cienti, a meno che non• 7 •

siano sotto la supervisione di una persona responsabile della

loro sicurezza o non vengano da essa istruite sull’uso dell’ap-

Alimentazione di corrente

Collegare la macchina per ca è soltanto ad una presa di corren-

te adeguata. La tensione deve corrispondere a quella indicata

sulla targhetta dell’apparecchio.

Cavo d’alimentazione

Mai usare la macchina per ca è se il cavo d’alimentazione è di-

fet to so. Se il cavo d’alimentazione è danneggiato, deve essere

cambiato dal produttore o dal suo servizio assistenza clienti.

Non far passare il cavo d’ali men ta zio ne per angoli e su spigoli

vivi, sopra oggetti molto caldi e pro teg ger lo dall’olio.

Non portare o tirare la macchina per ca è tenendola per il cavo.

Non estrarre la spina tirandola per il cavo oppure toccarla con

Evitare che il cavo d’ali men ta zio ne cada liberamente da tavoli

Protezione d’altre persone

Tenere i bambini sotto supervisione, per evitare che giochino

I bambini non si rendono conto del pericolo connesso agli elet-

Non lasciare alla portata dei bam bi ni i ma te ria li utilizzati per

im bal la re la mac chi na.

Evitare di dirigere contro se stessi e/o altri il getto di vapore

sur ri scal da to e/o d’acqua calda. Usare sempre le apposite ma-

niglie o ma no po le.

Non disinserire (to glie re) mai il porta ltro durante l’erogazione

del ca è. Durante la fase di riscaldamento dal grup po eroga-

zione ca è pos so no uscire gocce d’acqua calda.

Non erogare ca è quando è premuto l'interruttore (

chè è attiva la funzione vapore e la caldaia ha una temperatura

Sistemare la macchina per ca è in un po sto sicuro, dove nessu-

no può rovesciarla o venirne ferito.

Acqua calda o vapore sur ri scal da to po treb be ro fuoriuscire: pe-

ricolo di scottature!

Non tenere la macchina a temperatura inferiore a 0°C; c'è il

pericolo che il gelo possa danneggiare la macchina.

Non usare la macchina per ca è al l’aper to.

Non posare la macchina su su per  ci mol to calde e nelle vi-

cinanze di  amme libere per evitare che la carcassa fonda o

co mun que si danneggi.

Prima di pulire la macchina, è in di spensa bi le disinserire tutti i

tasti e poi staccare la spina dalla presa di corrente.

Inoltre, aspettare che la macchina si ra red di. Mai immergere

la mac chi na nel l’ac qua!

È severamente vietato cercare d’in ter ve ni re all’interno della

Non utilizzare, per scopi alimentari, l’acqua rimasta nel serba-

toio per alcuni giorni, lavare il serbatoio e riempirlo con acqua

Spazio per l’uso e la ma nu ten zio ne

Per il corretto e buon funzionamento della macchina per ca è

si consiglia quanto segue:

• Scegliere un piano d’appoggio ben li vel la to;

• Scegliere un ambiente su cien te men te illuminato, igieni-

co e con presa di cor ren te facilmente accessibile;

• Prevedere una distanza minima dal le pa re ti della macchi-

na come indicato in  gu ra (Fig.A).

Custodia della macchina

Quando la macchina rimane inutilizzata per un pe ri o do pro-

lungato, disinserire la mac chi na e staccare la spina dalla pre sa.

Custodirla in luogo asciutto e non ac ces si bi le ai bam bi ni. Pro-

teggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione

Nel caso di guasti, difetti o sospetto di di fet to dopo una caduta,

stac ca re subito la spina dalla presa. Mai mettere in funzione

una macchina di fet to sa. Soltanto i Centri di Assistenza Au to-

riz za ti possono e ettuare in ter ven ti e riparazioni. Nel caso di

interventi non eseguiti a regola d’arte, si declina ogni re spon-

sa bi li tà per eventuali danni.

In caso di incendio utilizzare estin to ri ad anidride carbonica

). Non utilizzare acqua o estintori a polvere.• 8 •

Legenda componenti macchina (Pag.2)

2 Coperchio serbatoio acqua

3 Pomello acqua calda / vapore

4 Sede per accessori

6 Supporto appoggia tazze

7 Vasca recupero acqua + griglia

8 Gruppo erogatore ca è

9 Tubo vapore (pannarello)

10 Cavo alimentazione

11 Porta ltro pressurizzato

12 Misurino per ca è macinato

13 Filtro per ca è macinato

(unico per l'erogazione di 1 o 2 ca è)

14 Adattatore per  ltro ca è in cialde

15 Filtro per ca è in cialde

16 Interruttore ON/OFF

17 Spia "macchina accesa"

Acceso = Macchina accesa

Spento = Macchina spenta

18 Interruttore erogazione ca è

19 Spia ca è / acqua - "Pronto macchina"

Acceso = OK per erogazione ca è / acqua calda

Spento = Temperatura bassa per ca è / acqua calda

20 Interruttore vapore

21 Spia "Pronto vapore"

Acceso = OK per erogazione vapore

Spento = Temperatura bassa per vapore

4 INSTALLAZIONE Per la propria sicurezza e quella di ter zi at te ner si scrupo-

losamente alle “Nor me di si cu rez za” riportate nel cap. 3.

L’imballaggio originale è stato progettato e realizzato per

proteggere la macchina durante la spedizione. Si consiglia di

conservarlo per un eventuale trasporto futuro.

4.2 Avvertenze d'installazione

Prima di installare la macchina, attenersi alle seguenti prescri-

• sistemare la macchina in un luogo si cu ro;

• accertarsi che i bambini non ab bia no la possibilità di gio-

care con la mac chi na;

• evitare che la macchina venga col lo ca ta su super ci molto

calde o vicino a  am me libere.

La macchina per ca è è ora pronta per es se re collegata alla rete

Nota: si consigli di lavare i componenti prima

del loro primo utilizzo e/o dopo un periodo d'i-

4.3 Ser ba to io ac qua

• (Fig.1A) - Rimuovere il coperchio del serbatoio dell'acqua

• (Fig.1B) - Estrarre il serbatoio del l’ac qua (5).

Nota: a  anco del serbatoio acqua (5) sono pre-

senti gli accessori della macchina.

• (Fig.2) - Sciacquare il serbatoio e riempirlo con ac qua fre sca

potabile evitando di immetterne una quantità eccessiva.

Immettere nel ser ba to io sem pre e sol tan to ac-

qua fre sca po ta bi le non gas sa ta. Ac qua cal da

non ché al tri liquidi possono dan neg gia re il ser ba to io.

Non mettere in fun zio ne la mac chi na sen za acqua: ac cer-

tar si che ve ne sia a su cien za al l’in ter no del serbatoio.

• (Fig.3) - Inserire il serbatoio assicurandosi di riposizionalo

correttamente nella sua sede e riposizionare il coperchio (2).

Assicurarsi che il serbatoio sia ben inserito nel-

la macchina premendolo accuratamente  no a

battuta (DEVE ESSERE COMPLETAMENTE VISIBILE IL RIFE-

RIMENTO DELLA FIG.4 ) per evitare fuoriuscite di acqua

4.4 Collegamento della macchina

La corrente elettrica può es se re pe ri co lo sa! Di

con se guen za, at te ner si sem pre scru po lo sa men-

te alle nor me di si cu rez za. Non usare mai cavi di fet to si!

I cavi e le spine difettosi de vo no es se re so sti tu i ti im me-

dia ta men te da Centri di Assistenza Autorizzati.

La tensione dell’apparecchio è stata impostata in fabbrica. Ve-

ri care che la tensione della rete corrisponda alle indicazioni

riportate sulla targhetta d’identi cazione posta sul fondo

• Veri care che l’interruttore ON/OFF (16) NON sia premuto

pri ma di collegare la macchina alla rete elettrica.

• Inserire la spina in una presa di corrente a parete di tensio-

4.5 Caricamento del circuito

Al primo utilizzo, dopo aver erogato vapore o dopo aver ter-

minato l’acqua nel serbatoio, il circuito della macchina deve

essere sempre ricaricato.

• (Fig.5) - Premere l’interruttore ON/OFF (16); si accende la

• (Fig.6) - Inserire un contenitore sotto al tubo vapore. Apri-

re il pomello (3) “ac qua cal da/va po re” ruotandolo in sen so

• (Fig.7) - Premere l'interruttore ca è (18).

• Attendere che dal tubo va po re (pannarello) fuoriesca un

get to regolare d'acqua.

• (Fig.7) - Premere nuovamente l'interruttore ca è (18) per

terminare l'erogazione.

• (Fig.8) - Chiudere il pomello (3) “ac qua calda/vapore” ruo-

tandolo in sen so orario. Rimuovere il contenitore.

La macchina ora è pronta per l’erogazione del ca è e del va-

po re; si rimanda ai ca pi to li relativi per i dettagli di funziona-

4.6 Primo utilizzo o dopo un periodo di

Questa semplice operazione vi assicura un’erogazione ottimale

e deve essere eseguita:

- o quando la macchina rimane inutilizzata per lungo tempo

(per più di 2 settimane).

L’acqua erogata durate questo processo deve

essere vuotata in un apposito scarico e non può

essere utilizzata per l’alimentazione. Se il contenitore

si riempie, durante il ciclo, fermare l’erogazione e vuo-

tarlo prima di riprendere l’operazione.

A (Fig.2) - Risciacquare il serbatoio e riempirlo con acqua

B (Fig.6) - Sistemare un contenitore sot to al tubo va po re.

Aprire lentamente il pomello del rubinetto (3) ruotandolo

in senso antiorario.

(Fig.7) - Premere l'interruttore ca è (18).

C Erogare tutto il contenuto del serbatoio dell’acqua dal tubo

(Fig.7) - Per terminare l’erogazione premere nuovamente

l'interruttore ca è (18).

(Fig.8) - Chiudere il pomello del rubinetto (3) ruotandolo

D (Fig.2) - Riempire il serbatoio con acqua fresca potabile.

E (Fig.15-16) - Inserire dal basso il porta ltro nel gruppo

erogazione (8) e ruotarlo da sinistra verso destra  no al

F Inserire un contenitore adeguato sotto al porta ltro.

G (Fig.18) - Premere l'interruttore ca è (18) ed erogare

tutta l’acqua presente nel serbatoio. Terminata l’acqua,

fermare l’erogazione premendo nuovamente l'interruttore

Al termine svuotare il contenitore.

H (Fig.20) - Rimuovere il porta ltro dal gruppo ruotandolo

da destra verso sinistra e sciacquarlo con acqua fresca por-

I Dopo la macchina è pronta per l’utilizzo.

5 EROGAZIONE DEL CAFFÈ

Attenzione! Durante l’erogazione del ca è è

vie ta to disinserire il porta ltro pressurizzato

ruotandolo ma nual men te in sen so ora rio. Pe ri co lo d’u-

• Durante questa operazione, la spia "pronto macchina" (19)

può accendersi e spegnersi; tale funzionamento deve esse-

re considerato normale e non un’anomalia.

• Assicurarsi, prima dell’uso, che il po mel lo (3) acqua calda/

va po re sia chiuso e che il ser ba to io acqua della macchina

con ten ga una quantità d'acqua su ciente.

• (Fig.5) - Premere su l’interruttore ON/OFF (16); la spia (17)

• Attendere che la spia "pronto macchina" (19) si accenda;

ora la macchina è pronta per l’erogazione del ca è.

5.1 Con ca è macinato

• (Fig.9) - Inserire il  ltro (13) nel porta ltro pressurizzato

(11); al primo utilizzo il  ltro è già inserito.

• (Fig.15) - Inserire dal basso il porta ltro pressurizzato nel

gruppo erogazione (8).

• (Fig.16) - Ruotare il porta ltro da si ni stra verso destra

 no al suo bloccaggio. Lasciare la presa dal ma ni co del

porta ltro pressurizzato. Un si ste ma automatico riporta

ora leg ger men te il manico verso sinistra.

Questo movimento garantisce il perfetto funzionamento

del porta ltro pressurizzato.

• (Fig.18) - Preriscaldare il porta ltro pressurizzato pre-

mendo l'interruttore ca è (18); l’acqua co min ce rà ad

usci re dal porta ltro pressurizzato (que sta operazione

si rende ne ces sa ria solo per il primo ca è).• 10 •

• Dopo aver fatto scorrere 150cc di acqua premere nuo va-

men te l’in ter rut to re ca è (18) per fer ma re l’erogazione

• (Fig.16) - Togliere il porta ltro dalla macchina ruotandolo

da destra verso sinistra e vuotare l’acqua residua.

• (Fig.35) - Prelevare il misurino dalla macchina.

• (Fig.10) - Versare 1-1,5 misurini per il ca è singolo o 2 mi-

surini rasi per il ca è doppio; pulire il bor do del porta ltro

dai re si dui di ca è.

• (Fig.15) - Inserire dal basso il porta ltro (11) nel gruppo

• (Fig.16) - Ruotare il porta ltro da si ni stra verso destra  no

• (Fig.17) - Prelevare 1 o 2 tazzine preriscaldate e po-

sizionarle sotto al porta ltro; veri care che siano corretta-

mente si ste ma te sotto ai fori di uscita ca è.

• (Fig.18) - Premere l’interruttore ca è (18).

• Rag giun ta la quantità di ca è de si de ra ta, pre me re nuova-

mente l’interruttore ca è (18) per fermare l’erogazione del

ca è e prelevare le tazzine con il ca è (Fig.19).

• (Fig.20) - Al termine dell’erogazione at ten de re qual che

secondo, estrar re il porta ltro e vuotarlo dai fondi residui.

Nota: nel porta ltro rimane una piccola quan-

tità di acqua; questo è normale ed è dovuto alle

caratteristiche del porta ltro.

Nota importante: Il  ltro (13) deve essere man-

tenuto pulito per garantire un perfetto risulta-

to. Lavare giornalmente a  ne utilizzo (Fig.21).

5.2 Con ca è in cialde

• (Fig.11) - Togliere, utilizzando un cucchiaino da ca è, il

 ltro per ca è macinato (13) dal porta ltro pressurizzato

• (Fig.12) - Inserire, nel porta ltro pressurizzato (11), l'a-

dattatore per cialde (14), con la parte bombata rivolta

• (Fig.13) - Dopo, inserire il  ltro per cialde (15) nel porta l-

tro pressurizzato (11).

• (Fig.15) - Inserire dal basso il porta ltro pressurizzato nel

gruppo erogazione (8).

• (Fig.16) - Ruotare il porta ltro da si ni stra verso destra

 no al suo bloccaggio. Lasciare la presa dal ma ni co del

porta ltro pressurizzato. Un si ste ma automatico riporta

ora leg ger men te il manico verso sinistra.

Questo movimento garantisce il perfetto funzionamento

del porta ltro pressurizzato.

• (Fig.18) - Preriscaldare il porta ltro pressurizzato pre-

mendo l'interruttore ca è (18); l’acqua co min ce rà ad

usci re dal porta ltro pressurizzato (que sta operazione

si rende ne ces sa ria solo per il primo ca è).

• Dopo aver fatto scorrere 150cc di acqua premere nuo va-

men te l’in ter rut to re ca è (18) per fer ma re l’erogazione

• (Fig.20) - Togliere il porta ltro pressurizzato dalla mac-

china ruotandolo da destra verso sinistra e vuotare l’acqua

• (Fig.14) - Inserire la cialda nel porta ltro; assicurarsi che

la carta della cialda non fuoriesca dal porta ltro.

• (Fig.15) - Inserire dal basso il porta ltro pressurizzato nel

gruppo erogazione (8).

• (Fig.16) - Ruotare il porta ltro da si ni stra verso destra  no

• Prelevare 1 tazzina preriscaldata e posizionarla sotto al

porta ltro; veri care che sia correttamente sistemata sot-

to ai fori d'uscita ca è.

• (Fig.18) - Premere l’interruttore ca è (18).

• Rag giun ta la quantità di ca è de si de ra ta, pre me re nuova-

mente l’interruttore ca è (18) per fermare l’erogazione del

ca è; prelevare la tazzina con il ca è.

• (Fig.20) - Al termine dell’erogazione attendere qualche

secondo, estrarre il porta ltro e smaltire la cialda utilizzata.

Nota importante: Il  ltro (15) e l'adattatore

(14) devono essere mantenuti puliti per garan-

tire un perfetto risultato. Lavare giornalmente a  ne

6 SCELTA DEL TIPO DI CAF FÈ  CON SI GLI In linea di massima si possono uti liz za re tutti i tipi di ca è esi-

stenti in commercio.

Tuttavia, il ca è è un prodotto na tu ra le ed il suo gusto cambia

in funzione del l’ori gi ne e della mi sce la; è preferibile quindi pro-

var ne vari tipi, al  ne di trovare quello che meglio si addice ai

Per migliori risultati si consiglia co mun que di utilizzare miscele

espres sa men te pre pa ra te per macchine espresso. Il ca è do-

vrebbe sempre fuo riu sci re re golar men te dal porta ltro pressu-

rizzato senza goc cio la re.

La velocità di fuoriuscita del ca è può es se re modi cata cam-

biando leggermente la dose del ca è nel  ltro e/o utilizzando• 11 •

ca è con un grado di macinatura di erente.

Per un miglior risultato in tazza e per facilità di pulizia e prepa-

razione, GAGGIA consiglia l'utilizzo di ca è in cialde monodose

contrassegnate dal marchio ESE.

PRIMA DI ESEGUIRE QUALSIASI OPERAZIONE RE-

TATO SOPRA LA VASCA RECUPERO ACQUA.

7 AC QUA CALDA Pericolo di scottature! All’inizio dell’erogazione

posso no ve ri  car si brevi spruzzi di acqua calda.

Il tubo d’erogazione può rag giun ge re temperature ele-

vate: evitare di toc car lo di ret ta men te con le mani.

• (Fig.5) - Premere su l’interruttore ON/OFF (16); la spia (17)

• Attendere che la spia (19) "pronto macchina" si accenda;

ora la macchina è pronta.

• Durante questa operazione, la spia "pronto macchina" (19)

può accendersi e spegnersi; tale funzionamento deve esse-

re considerato normale e non un’anomalia.

• (Fig.22) - Inserire un contenitore sotto al tubo vapore.

Aprire il pomello (3) “ac qua cal da/va po re” ruotandolo in

• (Fig.23) - Premere l'interruttore ca è (18).

• (Fig.23) - Quando è stata prelevata la quan ti tà de si de ra ta

di ac qua cal da, premere nuovamente l'interruttore ca è

• (Fig.24) - Chiudere il pomello (3) “ac qua calda/vapore”

ruotandolo in sen so orario. Rimuovere il contenitore.

8 VA PO RE / CAPPUCCINO Pericolo di scottature! All’inizio dell’erogazione

pos so no ve ri  car si brevi spruzzi di acqua calda.

Il tubo d’erogazione può rag giun ge re temperature ele-

vate: evitare di toc car lo di ret ta men te con le mani.

Attenzione! Non erogare ca è quando è selezio-

nata la funzione vapore perchè la temperatura

è troppo alta e c'è il rischio di ustioni.

• (Fig.5) - Premere su l’interruttore ON/OFF (16); la spia (17)

• Attendere che la spia (19) "pronto macchina" si accenda.

• (Fig.19) - Premere l’interruttore vapore (20) . Si spe gne la

spia "pronto macchina" (19).

• Attendere che la spia "pronto macchina" (19) e la spia

"pronto vapore" (21) si accendano; a questo punto la mac-

chi na è pron ta per l’erogazione del va po re.

• Durante questa operazione, le spie (19) e (21) possono

accendersi e spegnersi; tale funzionamento deve essere

considerato normale e non un’anomalia.

• (Fig.26) - Inserire un contenitore sotto al tubo vapore e

aprire il po mel lo (3) per qual che istante, in modo da far

uscire l’ac qua residua dal tubo vapore; in breve tem po co-

min ce rà ad uscire solo vapore.

• (Fig.27) - Chiudere il pomello (3) e togliere il contenitore.

• Riempire con latte freddo 1/3 del con te ni to re che si desi-

dera uti liz za re per pre pa ra re il cappuccino.

Per garantire un miglior risultato utilizzare lat-

• (Fig.28) - Immergere il tubo vapore nel latte e aprire il po-

mello (3) ruotandolo in senso antiorario; far ruotare len-

tamente il recipiente contenente il latte, dal basso verso

l’alto per rendere uniforme il riscaldamento.

• (Fig.29) - Al termine, chiudere il rubinetto (3); prelevare la

tazza con il latte montato.

• (Fig.25) - Premere nuovamente l’interruttore va po re (20).

• Procedere con il caricamento del cir cui to descritto nel

par.4.5 per rendere ope ra ti va la macchina.

Non erogare ca è quando è premuto l'inter-

) oppure quando la spia 21 è accesa

perchè è attiva la funzione vapore e la caldaia ha una

temperatura troppo elevata.

Attendere la condizione di pronto ca è (spia 19 accesa)

prima di erogare un ca è.• 12 •

- lavare l’interno del porta ltro pressurizzato.

• Non asciugare la macchina e/o i suoi componenti utilizzan-

do un forno a microonde e/o un forno convenzionale.

10 DE CAL CI FI CA ZIO NE La formazione di calcare è una conseguenza naturale dell’u-

so dell’apparecchio. La decalci cazione è necessaria ogni 1-2

mesi di utilizzo della macchina e/o quando si osserva una ridu-

zione di portata dell’acqua. Usare esclusivamente il prodotto

decalci cante GAGGIA.

Quanto indicato nel manuale di uso e manu-

tenzione ha priorità rispetto alle indicazioni

riportate su accessori e/o materiali d’uso venduti sepa-

ratamente, laddove sussista un con itto.

Usare solamente il prodot-

to decalci cante GAGGIA.

E’ stato formulato speci cata-

mente per mantenere al meglio

la performance e la funzionalità

della macchina per tutta la sua

vita, nonchè per evitare, se cor-

rettamente usato, ogni alterazio-

ne del prodotto erogato. La solu-

zione decalci cante deve essere

smaltita secondo quanto previsto

dal costruttore e/o dalle norme

vigenti nel Paese d’utilizzo.

Non bere la soluzione decalci cante e i prodot-

ti erogati  no al completamento del ciclo. Non

utilizzare in nessun caso l’aceto come decalci cante.

1 (Fig.15-16) - Inserire dal basso il porta ltro (senza ca è)

nel gruppo erogazione (8) e ruotarlo da sinistra verso de-

stra  no al suo bloccaggio.

2 (Fig.1) - Rimuovere e svuotare il serbatoio dell’acqua.

3 (Fig.2) - Versare TUTTO il contenuto della bottiglia di de-

calci cante concentrato GAGGIA nel serbatoio dell’acqua

dell’apparecchio e riempire con acqua fresca potabile  no

4 Rimuovere il pannarello (o cappuccinatore) eventualmen-

te installato sul tubo vapore.

5 Accendere la macchina premendo su l’interruttore ON/OFF

(16); la spia (17) si accende.

Prelevare (come descritto nel capitolo “ACQUA CALDA”

Nota: la macchina è operativa quando la spia

"pronto macchina" (19) è acceso in modo  sso.

Nota bene: se non si riesce ad erogare un cap-

puccino come descritto, si deve ricaricare il

circuito come descritto nel par. 4.5 e successivamente

ripetere le operazioni.

Lo stesso sistema può essere uti lizza to per il

ri scal da men to di al tre be van de.

• Pulire, dopo questa operazione il tubo vapore con un pan-

9 PULIZIA La manutenzione e la pulizia possono essere e ettuate soltan-

to quando la macchina è fredda e scollegata dalla rete elettrica.

• Non immergere la mac chi na nel l’ac qua e non inserire i

com po nen ti nella la va sto vi glie.

• Non utilizzare alcol etilico, solventi e/o agenti chimici ag-

• Si consiglia di pulire quo ti dia na men te il serbatoio del l’ac-

qua e di riempirlo con acqua fresca.

• (Fig.31-33) - Giornalmente, dopo aver riscaldato il lat te,

smontare la parte esterna del pannarello e lavarla con ac-

qua potabile fresca.

• (Fig.31-32-33) - Settimanalmente si deve pulire il tubo

vapore. Per eseguire questa operazione, si deve:

- rimuovere la parte esterna del pannarello (per la regolare

- s lare la parte superiore del pannarello dal tubo vapore;

- lavare la parte superiore del pannarello con acqua fresca

- lavare il tubo vapore con un panno umido e rimuovere

eventuali residui di latte;

- riposizionare la parte superiore nel tubo vapore (assicu-

rarsi che sia completamente inserita);

- rimontare la parte esterna del pannarello.

• (Fig.34) - Giornalmente vuotare e lavare la vasca raccogli

• Per la pulizia dell’apparecchio utilizzare un panno morbido

• (Fig.21) - Per la pulizia del porta ltro pressurizzato pro ce-

- (Fig.11) - estrarre il  ltro, lavarlo con cura con acqua cal-

- estrarre l'adattatore (se presente), lavarlo con cura con• 13 •

del manuale), dal tubo vapore/acqua calda, 2 tazze (circa

150 ml. ciascuna) di acqua; dopodichè spegnere la macchi-

na premendo su l’interruttore ON/OFF (16), la spia (17) si

6 Lasciare agire il decalci cante circa 15-20 minuti con la

7 Accendere la macchina premendo sull’interruttore ON/OFF

(16); la spia (17) si accende.

Prelevare (come descritto nel capitolo “ACQUA CALDA”

del manuale) dal tubo vapore/acqua calda 2 tazze (circa

150 ml ciascuna) di acqua. Successivamente spegnere la

macchina premendo sul’interruttore ON/OFF (16) e lasciar-

la spenta per 3 minuti.

8 Ripetere le operazioni descritte al punto 7  no al comple-

to svuotamento del serbatoio dell’acqua.

9 (Fig.2) - Risciacquare il serbatoio e riempirlo con acqua

10 (Fig.6) - Sistemare un contenitore sotto al tubo vapore

(pannarello). Aprire lentamente il pomello del rubinetto

(3) ruotandolo in senso antiorario.

(Fig.7) - Premere l’interruttore ca è (18).

11 Erogare tutto il contenuto del serbatoio dell’acqua dal tubo

(Fig.7) - Per terminare l’erogazione premere nuovamente

l’interruttore ca è (18).

(Fig.8) - Chiudere il pomello del rubinetto (3) ruotandolo

12 (Fig.2) - Riempire il serbatoio con acqua fresca potabile.

13 (Fig.17) - Inserire un contenitore adeguato sotto al porta-

14 (Fig.18) - Premere l’interruttore ca è (18) ed erogare

tutta l’acqua presente nel serbatoio. Terminata l’acqua,

fermare l’erogazione premendo nuovamente l’interruttore

ca è (18). Al termine svuotare il contenitore.

15 Ripetere un’altra volta le operazioni dal punto (9) per un

totale di 4 serbatoi. Dopo la macchina è pronta per l’utiliz-

(Fig.20) - Rimuovere il porta ltro dal gruppo ruotandolo da

destra verso sinistra e sciacquarlo con acqua fresca portabile.

Il ciclo di decalci cazione è cosi concluso.

(Fig.2) - Riempire nuovamente il serbatoio con acqua fresca.

Se necessario e ettuare il caricamento del circuito come de-

scritto nel par. 4.5 del manuale.

Al termine, rimontare sul tubo vapore il pannarello (o cappuc-

cinatore) che vi era installato precedentemente.

11 SMALTIMENTO INFORMAZIONE AGLI UTENTI: ai sensi dell’art. 13 del Decreto

Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive

2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione

dell'uso di sostanze pericolose nelle apparecchiature elettriche

ed elettroniche, nonché allo smaltimento dei ri uti"

del cassonetto barrato riportato sull’ap-

parecchiatura o sulla sua confezione indica che il prodotto alla

 ne della propria vita utile deve essere raccolto separatamente

dagli altri ri uti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a

 ne vita agli idonei centri di raccolta di erenziata dei ri uti

elettronici ed elettrotecnici, oppure riconsegnarla al rivendito-

re al momento dell’acquisto di una nuova apparecchiatura di

tipo equivalente, in ragione di uno a uno.

L’adeguata raccolta di erenziata per l’avvio successivo dell’ap-

parecchiatura dismessa al riciclaggio, al trattamento e allo

smaltimento ambientalmente compatibile contribuisce ad

evitare possibili e etti negativi sull’ambiente e sulla salute e

favorisce il reimpiego e/o riciclo dei materiali di cui è composta

Lo smaltimento abusivo del prodotto da parte dell’utente

comporta l’applicazione delle sanzioni amministrative previste

dalla normativa vigente.• 14 •

Guasto Cause possibili Rimedio

La macchina non si ac cen de. Macchina non collegata alla rete elettrica. Collegare la macchina alla rete elettrica.

La pompa è molto ru mo ro sa. Manca acqua nel ser ba to io. Rabboccare con acqua.(par.4.3).

Il ca è é troppo freddo.

La spia "pronto ca è" (15) era spen ta

quan do è sta to pre mu to l’in terrut to re (14)

Attendere che la spia "pronto ca è" (15) si ac-

Porta ltro non inserito per il preriscalda-

Preriscaldare il porta ltro.

Tazzine fredde. Preriscadare le tazzine con acqua calda.

Non si forma la schiu ma del lat te.

Non si riesce a preparare un cap-

Latte non adatto: latte in polvere, latte

Utilizzare latte intero.

Tubo vapore sporco. Pulire il tubo vapore come descritto nel Cap.9.

Non è più presente vapore nella caldaia.

Ricaricare il circuito (par. 4.5) e ripetere le ope-

razioni descritte nel Cap.8.

Il ca è sgorga troppo ve lo ce men-

te, non si forma la crema.

Troppo poco ca è nel porta ltro. Aggiungere il ca è (cap. 5).

Macinatura trop po grossa. Usare una miscela diversa (cap.6).

Ca è vecchio o non adatto. Usare una mi sce la diversa (cap.6).

Il ca è non sgorga o sgor ga solo

Mancanza di acqua. Rabboccare con acqua (par.4.3).

Macinatura trop po  ne. Usare una miscela diversa (cap.6).

Ca è premuto nel porta ltro. Smuovere il ca è macinato.

Troppo ca è nel porta ltro. Ridurre la quantità di ca è nel porta ltro.

Pomello (3) aperto. Chiudere il pomello (3).

Macchina calci cata. Decalci care la macchina (cap.10).

Filtro nel porta ltro otturato. Pulire il  ltro (cap.9).

Il ca è sgorga dai bordi.

Porta ltro inserito male nel grup po eroga-

Inserire correttamente il porta ltro (cap.5).

Bordo superiore del porta ltro sporco. Pulire il bordo del porta ltro.

Troppo ca è nel porta ltro.

Ridurre la quantità di ca è uti liz zan do il misu-

Per i guasti non con tem pla ti dalla suddetta ta bel la o in caso che i rimedi sug ge ri ti non li ri sol va no, rivolgersi ad un

Strada Prov. per Abbiategrasso

Il produttore si riserva il diritto d`apportare qualsiasi modi ca senza preavviso.
