MANUALE UTENTE KI38SA50IE SIEMENS

it Istruzioni per I´uso

Apparecchio da incasso

Service après-vente 44it Indice

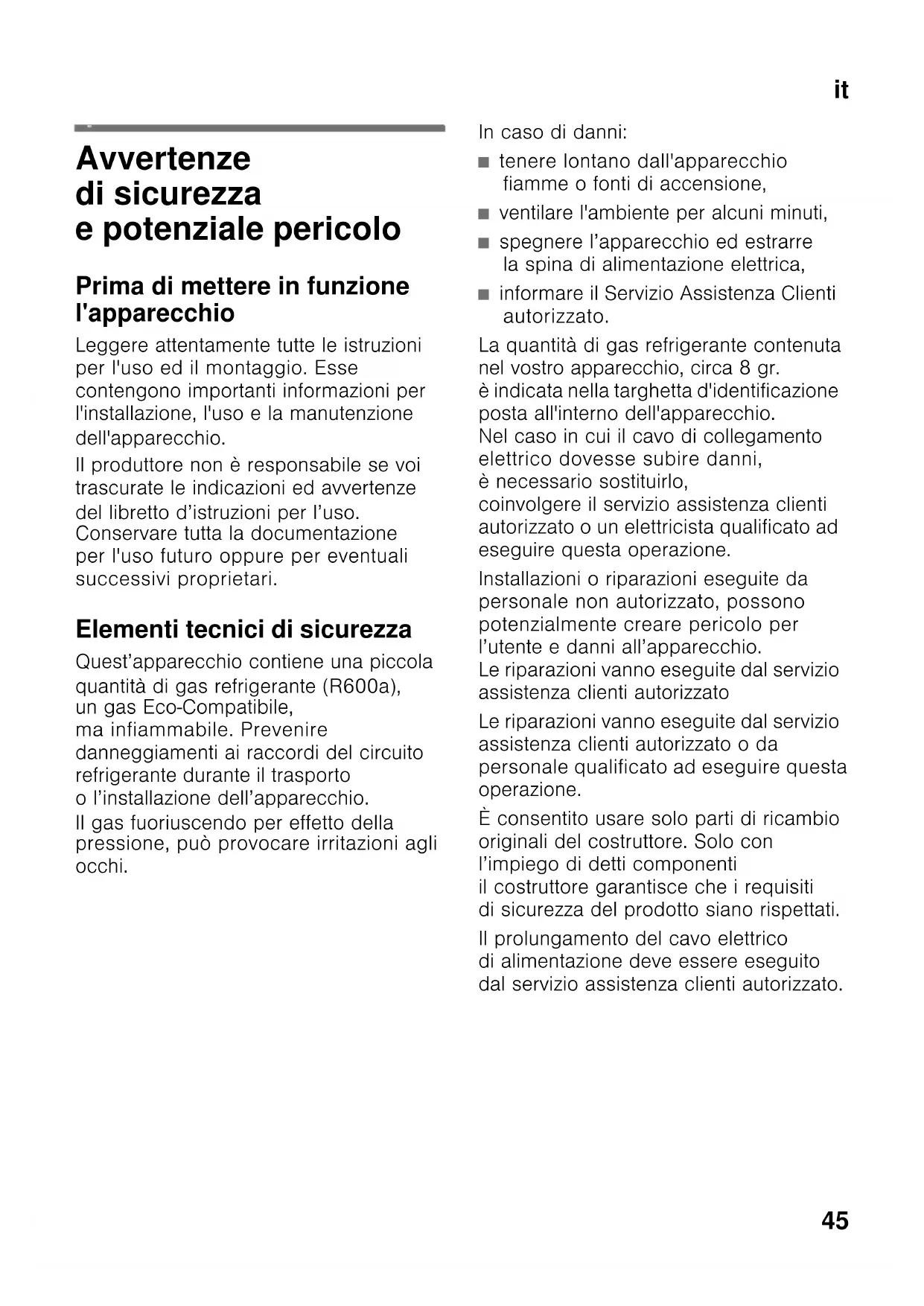

Avvertenze di sicurezza e

potenziale pericolo 45

Avvertenze per lo smaltimento 47

Osservare la temperatura ambiente

e la ventilazione del locale 48

Luogo d'installazione 49

Collegare l’apparecchio 49

Conoscere l’apparecchio 50

Accendere l’apparecchio 51

Regolare la temperatura 52

Funzione di allarme 52

Capacità utile totale 53

Max. capacità di congelamento 54

Congelare e conservare 54

Congelamento di alimenti freschi 55

Rumori di funzionamento 61

Eliminare piccoli guasti 61

Servizio Assistenza Clienti 64

itIs truzioni per I´ uso

e potenziale pericolo

Prima di mettere in funzione

Leggere attentamente tutte le istruzioni

per l'uso ed il montaggio. Esse

contengono importanti informazioni per

l'installazione, l'uso e la manutenzione

Il produttore non è responsabile se voi

trascurate le indicazioni ed avvertenze

del libretto d’istruzioni per l’uso.

Conservare tutta la documentazione

per l'uso futuro oppure per eventuali

successivi proprietari.

Elementi tecnici di sicurezza

Quest’apparecchio contiene una piccola

quantità di gas refrigerante (R600a),

un gas Eco-Compatibile,

ma infiammabile. Prevenire

danneggiamenti ai raccordi del circuito

refrigerante durante il trasporto

o l’installazione dell’apparecchio.

Il gas fuoriuscendo per effetto della

pressione, può provocare irritazioni agli

■ tenere lontano dall'apparecchio

fiamme o fonti di accensione,

■ ventilare l'ambiente per alcuni minuti,

■ spegnere l’apparecchio ed estrarre

la spina di alimentazione elettrica,

■ informare il Servizio Assistenza Clienti

La quantità di gas refrigerante contenuta

nel vostro apparecchio, circa 8 gr.

è indicata nella targhetta d'identificazione

posta all'interno dell'apparecchio.

Nel caso in cui il cavo di collegamento

elettrico dovesse subire danni,

è necessario sostituirlo,

coinvolgere il servizio assistenza clienti

autorizzato o un elettricista qualificato ad

eseguire questa operazione.

Installazioni o riparazioni eseguite da

personale non autorizzato, possono

potenzialmente creare pericolo per

l’utente e danni all’apparecchio.

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato o da

personale qualificato ad eseguire questa

È consentito usare solo parti di ricambio

originali del costruttore. Solo con

l’impiego di detti componenti

il costruttore garantisce che i requisiti

di sicurezza del prodotto siano rispettati.

Il prolungamento del cavo elettrico

di alimentazione deve essere eseguito

dal servizio assistenza clienti autorizzato.it

■ Non usare mai apparecchi elettrici

nell’interno di questo apparecchio

(per es. apparecchi di riscaldamento,

produttori di ghiaccio elettrici ecc.).

Pericolo di esplosione!

■ Non sbrinare o pulire mai

l’apparecchio con una pulitrice

a vapore. Il vapore può raggiungere

parti elettriche e provocare

un cortocircuito. Pericolo di scarica

■ Non utilizzare oggetti appuntiti o affilati

per rimuovere gli strati di brina

o ghiaccio. Così facendo si possono

danneggiare i raccordi del circuito

refrigerante. Il gas fuoriuscendo sotto

effetto della pressione, può provocare

infiammazione agli occhi.

■ Non conservare nell’apparecchio

prodotti contenenti propellenti gassosi

combustibili (per es. bombolette

spray) e sostanze esplosive. Pericolo

■ Non usare impropriamente lo zoccolo,

i cassetti estraibili, le porte ecc. come

pedana d’appoggio oppure come

■ Per lo sbrinamento e la pulizia estrarre

la spina d’alimentazione o disinserire

l’interruttore di sicurezza. Evitare

di esercitare trazioni sul cordone

elelttrico, ma impugnare

correttamente la spina.

■ Conservare alcool ad alta gradazione

solo ermeticamente chiuso ed in

posizione verticale.

■ Evitare che olii o grassi imbrattino

parti plastiche o le guanizioni delle

porte. Altrimenti le parti di materiale

plastico e la guarnizione della porta

■ Non ostruire le aperture di passaggio

dell’aria di aereazione

■ L’uso di questo apparecchio

è consentito a persone (bambini

compresi) con ridotte capacità fisiche,

sensoriali o psichiche o insufficienti

conoscenze solo se sorvegliate

da una persona responsabile della

loro sicurezza o se da questa

adeguatamente istruite nell’uso

■ Non conservare nel congelatore liquidi

in bottiglia e lattine (specialmente

le bevande contenenti anidride

carbonica). Bottiglie e lattine possono

■ Non mettere in bocca alimenti

congelati appena presi dal

Pericolo di ustioni!

■ Evitare il contatto prolungato delle

mani con alimenti congelati, ghiaccio

o i raccordi dell’evaporatore ecc..

Pericolo di ustioni!it

■ Non abbandonare parti

dell'imballaggio che possano essere

fonte di gioco per i bambini.

Pericolo di soffocamento causato

da scatole di cartone, fogli di plastica,

■ L'apparecchio non è un giocattolo per

■ Per apparecchi con serratura

conservare la chiave fuori

della portata dei bambini!

L’apparecchio è idoneo

■ per raffreddare e congelare alimenti,

■ per preparare ghiaccio.

Questo apparecchio è destinato all’uso

domestico privato nelle famiglie ed

all’ambiente domestico.

L’apparecchio è schermato contro

i radiodisturbi secondo la direttiva

La tenuta ermetica del circuito del freddo

è stata controllata.

Questo prodotto è conforme alle

pertinenti norme di sicurezza per gli

apparecchi elettrici (EN 60335-2-24).

L'imballaggio ha protetto l'apparecchio

da eventuali danni da trasporto.

Tutti i materiali impiegati sono Eco-

Compatibili e riciclabili. Il Vostro

contributo: smaltite l'imballaggio

secondo la vigenti norme.

Chiedere informazioni circa le

piattaforme di smaltimento locale alla

propria amministrazione comunale.

* Rottamazione di un

apparecchio dismesso

Gli apparecchi dismessi dispongono

ancora di un valore residuo! Un corretto

smaltimento nel rispetto dell’ecologia,

permette di recuperare materie prime

Questo apparecchio dispone

di contrassegno ai sensi della

direttiva europea 2002/96/CE in

materia di apparecchi elettrici ed

elettronici (Waste Electrical and

Electronic Equipment – WEEE).

Questa direttiva definisce le

norme per la raccolta e il

riciclaggio degli apparecchi

dismessi valide su tutto il territorio

dell’Unione Europea.

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico

di collegamento e rimuoverlo

unitamente alla spina.

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai bambini

di entrare nel vano frigo

4. Vietare ai bambini di giocare con

un apparecchio dismesso. Pericolo

I frigoriferi contengono gas nel circuito

refrigerante e gas nell'isolamento.

Refrigerante e gas devono essere

smaltiti in modo appropriato. Evitare

di danneggiare i raccordi del circuito

refrigerante, durante il conferimento

dell’apparecchio alla piattaforma

Dopo il disimballo controllare

l’apparecchio per accertare eventuali

In caso di contestazioni rivolgersi

al Vs. fornitore, presso il quale

l’apparecchio è stato acquistato.

La dotazione comprende i seguenti

■ Apparecchio da incasso

■ Accessori (a secondo del modello)

■ Busta con il materiale utile

■ Istruzioni per l’uso

■ Istruzioni per il montaggio

■ Libretto del servizio assistenza clienti

■ Allegato di garanzia convenzionale

■ Informazioni sul consumo energetico

e sui possibili rumori

temperatura ambiente

e la ventilazione del

Temperatura ambiente

L’apparecchio è progettato per una

specifica classe climatica. In funzione

di questa, l’apparecchio può essere

usato alle seguenti temperature

La classe climatica è indicata nella

targhetta porta-dati. Figura 1

L’apparecchio è perfettamente efficiente

nei limiti di temperatura ambiente della

classe climatica indicata. Se un

apparecchio della classe climatica SN

viene messo in funzione a temperature

ambiente inferiori, possono essere

esclusi danni all’apparecchio fino ad una

temperatura di +5 °C.

L’aria sulla parete posteriore

dell’apparecchio si riscalda. L’aria

riscaldata deve poter defluire

liberamente. Altrimenti il refrigeratore

deve lavorare di più. Questo aumenta

il consumo di energia elettrica. Perciò:

evitare assolutamente di coprire o di

ostruire le aperture di afflusso e deflusso

Luogo d'installazione

Per l'installazione è idoneo un ambiente

asciutto ventilato. Il luogo d'installazione

non deve essere esposto all'irradiazione

solare diretta e non essere vicino ad una

fonte di calore, come stufa, calorifero

ecc. Se è inevitabile l'installazione

accanto ad una fonte di calore, utilizzare

un idoneo pannello isolante, oppure

rispettate le seguenti distanze minime

dalla fonte di calore.

■ Da cucine elettriche o a gas 3 cm.

■ Da stufe ad olio o a carbone 30 cm.

Dopo avere posizionato l’apparecchio,

attendere circa 1 ore prima di metterlo

in funzione, questo assicura che l’olio

lubrificante si raccolga nella parte bassa

del motore e non penetri nel circuito

Pulire l’interno dell’apparecchio prima

di attivarne la funzione (vedi capitolo

«Pulizia dell’apparecchio»).

Allacciamento elettrico

La presa elettrica deve essere vicino

all’apparecchio ed accessibile anche ad

installazione avvenuta dell’apparecchio.

L’apparecchio è conforme alla classe

d’isolamento I. Collegare l’apparecchio a

tensione alternata di 220-240 V/50 Hz

utilizzando una presa elettrica dotata di

connettore di messa a terra. La presa

deve essere protetta con dispositivo

elettrico di sicurezza da 10-16 A.

Per apparecchi, che vengono impiegati

in paesi non europei, controllare

se la tensione indicata corrisponda

ai valori della locale rete elettrica. Questi

dati sono riportati nella targhetta porta-

I nostri apparecchi possono essere

collegati ad un inverter sinusoidale

Gli inverter di rete vengono utilizzati

in abbinamento a impianti fotovoltaici

e collegati direttamente alla rete elettrica

Usare inverter sinusoidali nel caso

di soluzioni speciali (es. imbarcazioni

oppure nelle baite in montagna), laddove

non sia disponibile un collegamento

elettrico diretto alla rete pubblica.it

Svolgere l’ultima pagina con le figure.

Questo libretto d’istruzioni per l’uso

è valido per vari modelli,

pertanto le dotazioni possono variare.

Nelle illustrazioni sono possibili

* Non in tutti i modelli.

1-8 Elementi di comando

10 Ripiano di vetro nel frigorifero

11 Cassetto per verdure

12 Cassetto surgelati

13 Balconcino della porta

14 * Scomparto per burro e formaggio

15 Ripiano per bottiglie grandi

Serve per accendere e spegnere

l’intero apparecchio.

2 Pulsante di allarme

Serve per disattivare il segnale

acustico di allarme (vedi capitolo

«Funzione di allarme»).

Serve per attivare e disattivare

la funzione «super»-

congelamento (vedi capitolo

«Super-congelamento»).

4 Tasto di selezione

Per eseguire regolazioni

del congelatiore, premere

il pulsante selezione.

5 Tasto di selezione per il vano

Per eseguire regolazioni per

il frigorifero, premere il pulsante

6 Pulsante di regolazione

Con questo pulsante si regola

pulsante Acceso/Spento 1.

Viene emesso un segnale acustico.

Nel display temperatura 8 lampeggia

2. Premere il pulsante di allarme 2. Il

segnale acustico si disattiva.

L’apparecchio comincia a raffreddare.

Quando la porta è aperta l’illuminazione

All’origine sono consigliate le seguenti

■ Frigorifero: +4 °C

■ Congelatore: –18 °C Istruzioni per il funzionamento

■ Il lato anteriore dell’apparecchio è in

parte leggermente riscaldato, questo

impedisce la formazione di condensa

nella zona della guarnizione della

■ In caso di alta umidità dell’aria, nel

frigorifero, specialmente sui ripiani

di vetro, si può formare acqua di

condensazione. In tal caso conservare

gli alimenti in confezioni e scegliere

una più bassa temperatura del

■ Sulla parete posteriore interna nel

normale funzionamento si formano

gocce di condensa oppure brina.

Questa si sbrina automaticamente

e scorre, attraverso il convogliatore

dell’acqua di sbrinamento nella

vaschetta d’evaporazione. Affinché

l’acqua di sbrinamento possa defluire,

mantenere pulito il convogliatore

dell’acqua di sbrinamento ed il foro

di scarico. Figura 3

■ Quando il congelatore ha raggiunto

la sua temperatura regolata,

la spia 8 «AL» si spegne.

■ Se la porta del congelatore resiste ad

una nuova apertura subito dopo

averla chiusa, attendere un attimo

finché la depressione interna

formatasi non si è compensata.

■ A causa del sistema di raffredda-

mento, le griglie di congelamento in

più punti possono ricoprirsi rapida-

mente di brina. Lo sbrinamento

diventa necessario solo quando su

tutta la superficie della griglia di

congelamento si è formato uno strato

di brina o ghiaccio con uno spessore

7 Indicatore super-congelamento

È accesa solo quando il super-

congelamento è in funzione.

8 Display temperatura

■ Temperatura più alta

nel congelatore dopo

l’emissione del segnale

acustico (vedi il capitolo

Funzione di allarme).it

La temperatura può essere regolata

1. Con il pulsante selezione del

frigorifero 5 selezionare il frigorifero.

2. Con il pulsante di regolazione

temperatura 6 regolare la temperatura

La temperatura può essere regolata

1. Con il pulsante selezione del

congelatore 4 selezionare

2. Con il pulsante di regolazione

temperatura 6 regolare la temperatura

L’ultimo valore regolato viene

memorizzato. La temperatura regolata

viene visualizzata nel display 8.

Disattivare il segnale acustico

Premere il tasto di allarme 2 per

disattivare il segnale acustico.

Il allarme temperatura si attiva se nel

congelatore la temperatura è troppo alta,

e gli alimenti congelati sono in pericolo.

Nel display 8 lampeggia «AL».

Premendo il pulsante di allarme 2,

il display temperatura indica per cinque

secondi la temperatura più alta raggiunta

Questo valore viene poi cancellato. Il

display 8 indica, senza intermittenza,

la temperatura impostata per il

Iniziando da questo momento la

massima temperatura viene di nuovo

rilevata e memorizzata.

Senza pericolo per gli alimenti surgelati

il segnale acustico di allarme può

■ alla messa in funzione

■ all’introduzione di grandi quantità

di alimenti freschi.

Non ricongelare gli alimenti parzialmente

o completamente decongelati. Questi

possono essere di nuovo congelati solo

dopo avere preparato (mediante

qualsiasi tipo di cottura) pietanze pronte

Non utilizzare più interamente la durata

max. di conservazione.it

Capacità utile totale

I dati di volume utile sono indicati sulla

targhetta d'identificazione

dell'apparecchio. Figura 1

Sfruttare interamente il volume

Per sistemare la quantità massima di

surgelati, tutte le parti dell’attrezzatura

interna possono essere rimosse. Gli

alimenti possono essere accatastati

direttamente sui ripiani e sul fondo del

Rimozione degli accessori

Estrarre i cassetti surgelati fino

all'arresto, sollevarli avanti ed estrarli.

Il frigorifero è il luogo di conservazione

ideale per carne, salumi, pesce, latticini,

uova, alimenti pronti e prodotti da forno.

Nell’acquisto di alimenti tenere

Importante per la durata

di conservazione dei propri alimenti

è la «freschezza all’acquisto».

In linea di massima vale il principio:

quanto più freschi sono gli alimenti

conservati nell'apparecchio tanto più a

lungo si conservano freschi.

Al momento dell'acquisto prestare perciò

sempre attenzione alla freschezza degli

Per i prodotti pronti ed alimenti

confezionati osservare la data minima

di conservazione o la data di consumo

indicata dal produttore.

Tenere presente nella

■ Sistemare gli alimenti ben confezionati

oppure coperti. Così si conservano

l’aroma, il colore e la freschezza.

Inoltre si evitano passaggi di gusto

ed alterazioni di colore delle parti

■ Fare prima raffreddare gli alimenti

e le bevande caldi, poi metterli nel

Evitare gli alimenti vengano a contatto

con la parete di fondo. In tal caso la

circolazione dell’aria viene impedita.

Durante il congelamento, le confezioni

degli alimenti possono attaccarsi alla

Cassetto per verdure con

regolatore di umidità

Per creare il clima di conservazione

ottimale per verdura e frutta, a seconda

della quantità conservata, dal cassetto

verdura si può regolare il tasi di umidità

piccole quantità di frutta e verdura –

alta umidità dell’aria

grandi quantità di frutta e verdura –

minore umidità dell’aria

Per la conservazione ottimale della

qualità e dell'aroma di frutta (ad es.

ananas, banane, papaie ed agrumi)

ed ortaggi (ad es. melanzane, cetrioli,

zucchine, peperoni, pomodori e patate)

che temono il freddo, conservarle fuori

del frigorifero a temperature di + 8 °C

Considerare le zone più fredde

La circolazione dell’aria nel frigorifero,

genera delle zone con temperature

■ La zona più fredda viene indicata

da una freccia impressa sulle pareti

laterali ed il sottostante ripiano.

Conservare nella zona più fredda gli

alimenti delicati (per es. pesce,

■ La zona meno fredda è nella parte

più alta della porta.

Conservare nelle zone meno fredde

ad es. formaggio duro e burro. Il

formaggio può così continuare

a diffondere il suo aroma e il burro

Usare il congelatore

■ Per conservare alimenti surgelati.

■ Per produrre cubetti di ghiaccio.

■ Per il congelamento di alimenti.

Attenzione che la porta del congelatore

sia chiusa correttamente! Se la porta è

aperta gli alimenti surgelati si

scongelano. Il congelatore forma molto

ghiaccio. Inoltre: spreco di energia

a causa di alto consumo di corrente

Indicazioni sulla max. possibilità di

congelamento in 24 ore sono riportate

sulla targhetta d’identificazione. Figura 1

Condizioni per la max. capacità

■ Prima di introdurre prodotti freschi

inserire il super congelamento (vedi il

capitolo «Super congelamento»).

■ Rimozione degli accessori

Accumulare gli alimenti direttamente

sui ripiani e sul fondo del congelatore.

■ Congelare grandi quantità di alimenti

preferibilmente nello scomparto

intermedio, dove essi si congelano

molto velocemente e quindi anche

Acquisto di alimenti surgelati

■ La confezione non deve essere

■ Rispettare la data di conservazione.

■ La temperatura nell’espositore-

congelatore di vendita deve essere

■ Trasportare gli alimenti surgelati

possibilmente in una borsa termica

e conservarli poi al più presto

possibile nel congelatore.it

Congelare grandi quantità di alimenti

preferibilmente nello scomparto

intermedio, dove essi si congelano

molto velocemente e quindi anche

delicatamente. Disporre gli alimenti

distesi in piano negli scomparti o nei

cassetti surgelati. Gli alimenti già

congelati non devono entrare in

contatto con gli alimenti da congelare.

Spostare gli eventuali alimenti surgelati

Conservazione degli alimenti

Per garantire la perfetta circolazione

Per il congelamento utilizzare solo

alimenti freschi ed integri.

Per conservare al meglio valore nutritivo,

aroma e colore, sbollentare la verdura

prima di congelarla. Non è necessario

sbollentare melanzane, peperoni,

zucchine ed asparagi.

In libreria sono reperibili pubblicazioni

sul congelamento e la sbollentatura.

Non mettere gli alimenti da congelare

in contatto con quelli congelati.

■ Sono idonei per il congelamento:

Prodotti da forno, pesce e frutti di

mare, carne, selvaggina, pollame,

verdura, frutta, erbe aromatiche, uova

senza guscio, latticini, come

formaggio, burro e ricotta, pietanze

pronte e residui vivande, come

minestre, piatti unici, carne e pesce

cotti a fuoco lento, vivande di patate,

sformati e dolciumi.

■ Non sono idonei per il congelamento:

Tipi di ortaggi, che solitamente si

consumano crudi, come insalate in

foglia o ravanelli, uova nel guscio, uva,

mele intere, pere e pesche, uova

sode, yogurt, latte cagliato, panna

acida, crème fraîche e maionese.

Confezionamento di alimenti

Conservare gli alimenti in confezioni

ermetiche, per evitare che perdano

il loro gusto o possano essiccarsi.

1. Introdurre l’alimento nella confezione.

2. Fare uscire l’aria.

3. Chiudere la confezione

4. Scrivere sulla confezione il contenuto

e la data di congelamento.

Sono idonei per il confezionamento:

fogli di plastica, fogli tubolari

di polietilene, fogli di alluminio,

contenitori per surgelati.

Questi prodotti sono in vendita

nel commercio specializzato.it

per il confezionamento:

carta per imballaggio, carta pergamena,

cellofan, sacchetti per rifiuti e sacchetti

Sono idonei per chiudere le confezioni:

anelli di gomma, clip di plastica, fili

per legare, nastri adesivi resistenti

I sacchetti ed i fogli tubolari di polietilene

possono essere saldati con un saldatore

per fogli di plastica.

Durata di conservazione dei

La durata di conservazione dipende dal

Ad una di temperatura di -18 °C:

■ Pesce, salsiccia, pietanze pronte,

Per conservare vitamine, valori nutritivi,

aspetto e gusto, gli alimenti devono

essere congelati completamente, anche

nell’interno, nel tempo più breve

Per evitare un indesiderato aumento

della temperatura, inserire il super-

congelamento alcune ore prima di

introdurre alimenti freschi.

Dopo l’inserimento l’apparecchio

funziona costantemente, nel congelatore

si raggiunge una temperatura molto

Se si vuole utilizzare la max. possibilità di

congelamento, il super-congelamento

deve essere attivato 24 ore prima di

introdurre gli alimenti freschi.

Le quantità di alimenti più piccole (fino

ad 2 kg) possono essere congelate

senza super-congelamento.

Con il super-congelamento inserito,

maggiori sono i rumori di funzionamento.

Accendere e spegnere

Premere il pulsante «super» 3.

Quando il super-congelamento è attivato

spia «super» 7 si accende.

Dopo l’inserimento l’apparecchio

funziona costantemente,

nel congelatore si raggiunge

una temperatura molto bassa.

Dopo 2 giorni il super-congelamento

si disinserisce automaticamente.it

Decongelare surgelati

A seconda del genere e dell’uso,

utilizzare una delle seguenti possibilità:

■ a temperatura ambiente

■ nel forno elettrico, con/senza ventola

■ nel forno a microonde

Non ricongelare gli alimenti parzialmente

o completamente decongelati. Questi

possono essere di nuovo congelati solo

dopo avere preparato (mediante

qualsiasi tipo di cottura) pietanze pronte

Non utilizzare più la durata max.

(non in tutti i modelli)

I ripiani interni possono essere spostati

a seconda della necessità: Sollevare il

ripiano, tirarlo in avanti, abbassarlo

e ruotarlo lateralmente.

Balconcino della porta

Sollevare ed estrarre il balconcino.

Per introdurre oggetti alti (ad es. brocche

o bottiglie), la parte anteriore del ripiano

variabile può essere estratta e spinta

sotto la parte posteriore.

Cassetto per salsiccia

Il cassetto può essere estratto

per il riempimento e lo svuotamento. A

tal fine sollevare il cassetto. Il supporto

del cassetto è variabile.

Figura * A/B Sul ripiano bottiglie si possono deporre

in sicurezza le bottiglie. Il supporto

Il fermabottiglie impedisce la caduta

delle bottiglie durante l’apertura

o la chiusura della porta.

Vaschetta per ghiaccio

1. Riempire la vaschetta del ghiaccio

per ¾ con acqua e inserirla

2. Staccare la vaschetta del ghiaccio

eventualmente attaccata solo con un

oggetto non acuminato (manico

3. Per staccare i cubetti di ghiaccio

mettere brevemente la vaschetta sotto

acqua corrente oppure torcerla

Calendario di congelamento

Per evitare perdite di qualità degli

alimenti congelati, è importante non

superare la durata di conservazione

consentita. La durata di conservazione

dipende dal tipo di alimento surgelato.

I numeri accanto ai simboli indicano

in mesi la durata di conservazione

consentita per l’alimento congelato. Per

gli alimenti surgelati pronti, reperibili

in commercio, prestare attenzione alla

data di produzione oppure alla data

Accumulatori del freddo

(se accluso, il numero di pezzi è diverso)

L’accumulatore del freddo ritarda

il riscaldamento degli alimenti conservati

in caso d’interruzione dell’energia

elettrica o di guasto. Il periodo

di conservazione più lungo si raggiunge

in tal caso disponendo l’accumulatore

nello scomparto superiore, direttamente

L’accumulatore del freddo può essere

estratto anche per raffreddare

temporaneamente alimenti, per es.

(non in tutti i modelli)

Con il controllo della temperatura «OK»

possono essere rilevate temperature

inferiori a +4 °C. Ridurre gradualmente

la temperatura, se l’adesivo

termosensibile non visualizza «OK».

Alla messa in funzione dell’apparecchio

per raggiungere la temperatura possono

essere necessarie fino a 12 ore.

Corretta regolazione

Il frigorifero si sbrina

Durante il funzionamento del

refrigeratore, sulla parete posteriore del

frigorifero si formano gocce di condensa

oppure brina. Questo dipende dal

funzionamento. Non è necessario

asciugare le gocce di rugiada oppure

rimuovere la brina. La parete

posteriore si sbrina automaticamente.

L'acqua di sbrinamento scorre

nel relativo convogliatore, figura 3.

Dal convogliatore di scarico l’acqua

di sbrinamento scorre sul gruppo

frigorifero e qui evapora.

Affinché l’acqua di sbrinamento possa

defluire, mantenere pulito il convogliatore

dell’acqua di sbrinamento ed il foro di

Sbrinare il congelatore

Per evitare che gli alimenti si scongelino,

anche parzialmente, il congelator non

sbrina automaticamente. Uno spesso

strato di ghiaccio impedisce il passaggio

del freddo ai prodotti congelati

ed aumenta il consumo di corrente

elettrica. Eliminare regolarmente lo strato

Non raschiare lo strato di brina oppure

il ghiaccio con un coltello o con un

oggetto acuminato. Non raschaire lo

strato di brina o ghiaccio con un coltello

acuminato; si danneggia il circuito

refrigerante. Il gas fuoriuscendo sotto

effetto della pressione, può provocare

infiammazione agli occhi.

Procedere come segue:

Inserire il super-congelamento ca. 4 ore

prima dello sbrinamento, per portare gli

alimenti ad una temperatura molto bassa

e poterli così conservare più a lungo

a temperatura ambiente.

1. Estrarre gli alimenti congelati,

e conservarli provvisoriamente in un

2. Spegnere l’apparecchio.

3. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

4. Per accelerare lo sbrinamento,

mettere nel congelatore, su

sottopentola, una pentola con acqua

5. Asciugare l’acqua di sbrinamento

con un panno o una spugna.

6. Asciugare con cura il congelatore.

7. Accendere di nuovo l’apparecchio.

8. Introdurre di nuovo i cibi congelati.

■ Per la pulizia non utilizzare prodotti

abrasivi, solventi o acidi.

■ Non usare spugne abrasive o spugne

che graffiano. Sulle superfici

metalliche potrebbe formarsi macchie

■ Non lavare mai in lavastoviglie i ripiani

ed i contenitori. Questi

elementi si possono deformare!

Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

4. Pulire l’apparecchio con un panno

morbido e acqua tiepida leggermente

saponata. Evitare che l’acqua penetri

nell’unità di illuminazione.

5. Lavare la guarnizione della porta solo

con acqua ed asciugarla con cura.

6. Evitare che l’acqua di lavaggio

defluisca attraverso il foro di scarico

che conduce alla vaschetta

7. Dopo la pulizia: ricollegare

ed accendere l’apparecchio.

8. Introdurre di nuovo i cibi congelati.it

Per la pulizia tutte le parti mobili

dell’apparecchio possono essere

Estrarre i ripiani di vetro

Sollevare il ripiani di vetro, tirarli

in avanti, abbassarli e ruotarli

Convogliatore di drenaggio dell’acqua

Per il libero deflusso dell’acqua

di sbrinamento, pulire regolarmente

il convogliatore di drenaggio dell’acqua

di sbrinamento ed il foro di scarico

utilizzando bastoncini cotonati o simili.

Rimozione dei balconcini dalla porta

sollevarli avanti ed estrarli.

Nel caso che si avvertano odori

1. Spegnere l’apparecchio.

2. Estrarre tutti gli alimenti

3. Pulire l’interno dell’apparecchio (vedi

capitolo «Pulizia dell’apparecchio»).

4. Pulire tutte le confezioni.

5. Per impedire la formazione di odore,

confezionare ermeticamente gli

alimenti che emanano forte odore.

6. Accendere di nuovo l’apparecchio.

7. Sistemare gli alimenti.

8. Dopo 24 ore controllare se

si è di nuovo sviluppato odore.

■ Installare l’apparecchio

un in ambiente asciutto ventilabile.

L’apparecchio non deve essere

esposto direttamente al sole o vicino

ad una fonte di calore (per es.

Altrimenti usare un pannello isolante.

■ Lasciare raffreddare gli alimenti

e le bevande, se caldi, prima

di introdurli nell’apparecchio.

■ Per scongelare un alimento surgelato

metterlo nel frigorifero, si utilizza così il

freddo del surgelato per il

raffreddamento degli alimenti.

■ Aprire la porta dell’apparecchio

il tempo più breve possibile.

■ Sbrinare regolarmente lo strato

di brina nel congelatore.

Uno spesso strato di ghiaccio

impedisce il passaggio del freddo agli

alimenti congelati ed aumenta

il consumo d’energia elettrica.

■ Attenzione che la porta

del congelatore sia chiusa

■ Per evitare un consumo eccessivo

di energia elettrica, la zona del motore

dell’apparecchio dovrebbe essere

pulita saltuariamente.it

Motori in funzione (ad es. gruppi

frigoriferi, ventilatore).

Gorgoglìo, scroscio o fruscìo

Derivano dal gas refrigerante, che circola

nei i raccordi del circuito refrigerante.

Motore, interruttori ed elettrovalvole

s'inseriscono/disinseriscono.

L’apparecchio non è livellato

a bolla d’aria. Se necessario, mettere

I contenitori o i ripiani traballano o non

sono correttamente inseriti

Controllare le parti estraibili

ed eventualmente inserirle di nuovo

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti

L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento

del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio

discosta notevolmente

In alcuni casi basta spegnere

l'apparecchio per 5 minuti.

Se la temperatura è troppo alta,

controllare dopo qualche ora se vi

è stata una normalizzazione della

Se la temperatura è troppo bassa,

ricontrollare la temperatura il giorno

frigorifero è bagnato.

I convogliatori di scolo

dell’acqua di sbrina-

scarico sono otturati.

Pulire i convogliatori dell’acqua

di sbrinamento ed il foro di scarico

Guasto Causa possibile Rimedio

Sostituire la lampadina ad

incandescenza. Figura 0/B

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Rimuovere da dietro il coperchio

4. Sostituire la lampadina.

(Lampadina di ricambio:

portalampada E14, Watt vedi

Interruttore bloccato. Controllare la sua funzione.

Figura 0/A Il refrigeratore si

spesso e più a lungo.

Non aprire inutilmente la porta.

I passaggi dell'aria

per l'areazione sono

Liberare le aperture.

di alimenti freschi.

Non superare la quantità massima

L’apparecchio non ha

potenza di raffredda-

Controllare se vi è energia elettrica

e controllare il dispositivo elettrico

Guasto Causa possibile Rimedio

Sbrinare il congelatore. Vedi

capitolo «Sbrinamento». Prestare

sempre attenzione che la porta del

congelatore sia chiusa

I prodotti congelati si

Staccare i prodotti con un oggetto

non acuminato. Non staccare

con un coltello o un oggetto

guasto, è salita oltre ai

Premendo il pulsante di allarme 2 si

disattiva l’intermittenza del display

Il display della temperatura 8 indica

per 5 secondi la temperatura più

alta raggiunta nel congelatore.

Pericolo per gli alimenti! Avvertenza

Gli alimenti semiscongelati

e scongelati possono essere di

nuovo congelati se carne e pesce

non sono stati a temperature

superiori a +3 °C per oltre un giorno

e gli altri alimenti per non oltre tre

Se il gusto, l’odore e l’aspetto sono

invariati, gli alimenti possono essere

di nuovo congelati dopo la

preparazione mediante cottura

Non utilizzare più interamente

la durata max. di conservazione.

per l’aerazione sono

Provvedere a liberare le bocchette

di passaggio dell’aria.

troppi alimenti freschi

Non superare la quantità massima

autorizzato a voi vicino tramite i numeri

verdi (800…) in Internet oppure

nell’elenco del Servizio Assistenza Clienti

in dotazione all’apparecchio. Indicate

al Servizio Assistenza Clienti autorizzato

la sigla del prodotto (E-Nr.) e il numero

di fabbricazione (FD) dell’apparecchio.

Trovate questi dati sulla targhetta

d’identificazione. Figura 1

Indicando la sigla del prodotto ed il

numero di fabbricazione contribuite ad

evitarci interventi inutili. Risparmiate così

Ordine di riparazione e

consulenza in caso di guasti

Trovate i dati di contatto di tutti

i paesi nell’accluso elenco dei

centri di assistenza clienti.

I 800-018346 Linea verde
