MANUALE UTENTE TV 640 GHBK SCHOLTES

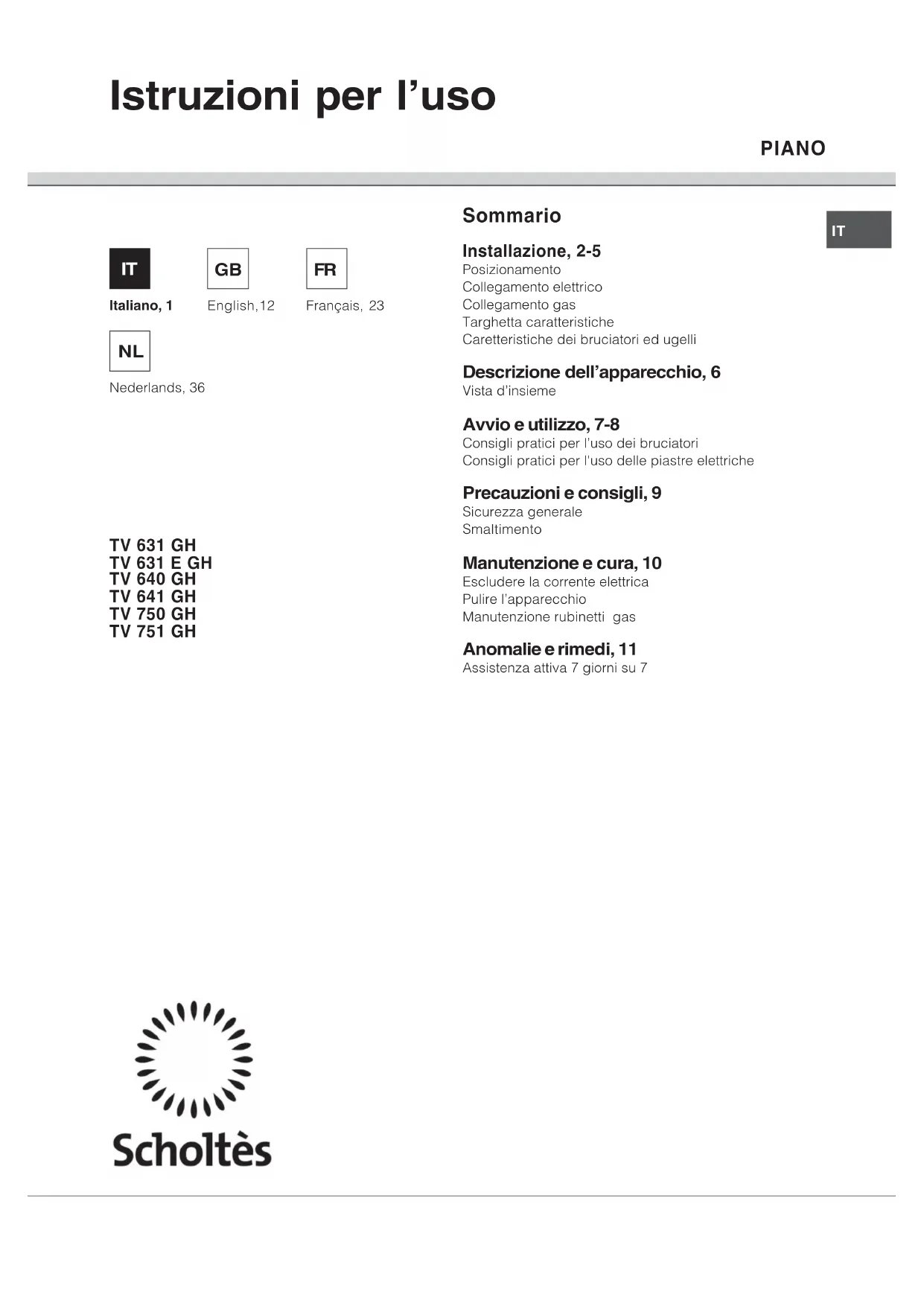

PIANO TV 631 GH TV 631 E GH TV 640 GH TV 641 GH TV 750 GH TV 751 GH Sommario Installazione, 2-5 Posizionamento Collegamento elettrico Collegamento gas Targhetta caratteristiche Caretteristiche dei bruciatori ed ugelli Descrizione dellapparecchio, 6 Vista dinsieme Avvio e utilizzo, 7-8 Consigli pratici per luso dei bruciatori Consigli pratici per l'uso delle piastre elettriche Precauzioni e consigli, 9 Sicurezza generale Smaltimento Manutenzione e cura, 10 Escludere la corrente elettrica Pulire lapparecchio Manutenzione rubinetti gas Anomalie e rimedi, 11 Assistenza attiva 7 giorni su 7 Istruzioni per luso Italiano, 1 Français, 23English,12

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti: Il locale deve prevedere un sistema di scarico allesterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende lapparecchio. Il locale deve prevedere un sistema che consenta lafflusso dellaria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m

/h per kW di potenza installata. Il sistema può essere realizzato prelevando direttamente laria dallesterno delledificio tramite un condotto di almeno 100 cm

sezione utile e tale che non possa essere accidentalmente ostruito. Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con lesterno come sopra descritto, e che non siano parti comuni dellimmobile, o ambienti con pericolo di incendio, o camere da letto. I gas di petrolio liquefatti, più pesanti dellaria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso lesterno così da permettere levacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto allazione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C. Incasso I piani a gas e misti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile linstallazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni: I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso. Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm. Posizionare i pensili adiacenti alla cappa ad unaltezza minima dal top di 420 mm (vedi figura). Allorchè il piano di cottura venga installato sotto un pensile, questultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura). Il vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci Posizione gancio per Posizione gancio per top H=20mm top H=30mm Installazione Maggiorazione della fessura fra porta e pavimento Locale adiacente Locale da ventilare

Esempi di aperture di ventilazione per l’aria comburente In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura) Direttamente all’esterno 600mm min. 540mm min.

Avanti Posizione gancio per Dietro top H=40mm Usare i ganci contenuti nella "confezione accessori" Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia unapertura di almeno 45 x 560 mm (vedi figure). ! E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento. Collegamento elettrico I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo- verde. Nel caso di installazione sopra un forno da incasso lallaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare leventuale estraibilità del forno. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dallinterruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza. Prima di effettuare lallacciamento accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche; la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche; la presa sia compatibile con la spina dellapparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Collegamento gas Il collegamento dellapparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo Adattamento ai diversi tipi di gas. Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-EN 12864 e successivi. Per un sicuro funzionamento, per un adeguato uso dellenergia e maggiore durata dellapparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 Caratteristiche dei bruciatori ed ugelli. Allaccio con tubo rigido (rame o acciaio) Lallaccio allimpianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere allapparecchio. Sulla rampa di alimentazione dellapparecchio è presente un raccordo a L orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con lapparecchio). Il raccordo di entrata del gas allapparecchio è filettato 1/2 gas maschio cilindrico. Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati Il raccordo di entrata del gas allapparecchio è filettato 1/2 gas maschio cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato. 560 mm. 45 mm.4

Utilizzare esclusivamente tubi conformi alla Norma UNI- CIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore. Controllo Tenuta Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma. Adattamento ai diversi tipi di gas Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro

2. svitare gli ugelli, servendosi di una chiave a tubo

da 7mm e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 Caratteristiche dei bruciatori ed ugelli). Nel caso del bruciatore Mini WOK, per svitare lugello utilizzare una chiave aperta da 7mm (vedi figura).

3. rimontare le parti eseguendo

allinverso le operazioni.

4. al termine delloperazione, sostituite la vecchia etichetta

taratura con quella corrispondente al nuovo gas dutilizzo, reperibile presso i Nostri Centri Assistenza Tecnica. Sostituzione degli ugelli su bruciatore Mini DUAL

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il

bruciatore è composto da due parti separate;

2. svitare le 3 viti e togliere il bruciatore;

servendosi di una chiave a tubo da 7mm. Per svitare lugello B utilizzare una chiave aperta da 7mm (vedi figura). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1).

5. rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra. Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dellaria primaria. Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire

sulla vite di regolazione posta allinterno o di fianco allastina del rubinetto fino ad ottenere una piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola dalla

posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-

pass con ceralacca o materiali equivalenti. Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo. Al termine delloperazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica. Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione dingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 regolatori per gas canalizzati). TARGHETTA CARATTERISTICHE Collegamenti elettrici tensione 220-240V ~ 50/60Hz potenza massima assorbita: (vedi tar

hetta caratteristiche) Questa apparecchiatura è conforme alle se

uenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettroma

netica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 90/396/CEE del 29/06/90 (Gas) e successive modificazioni - 2002/96/CE e successive modificazioni

E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.6

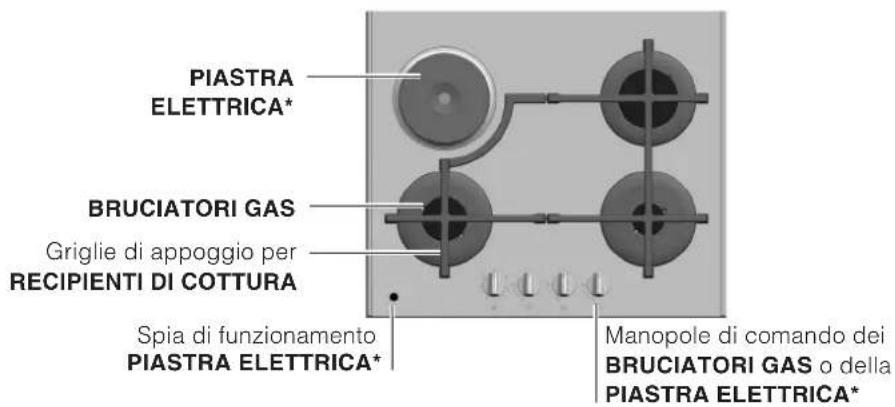

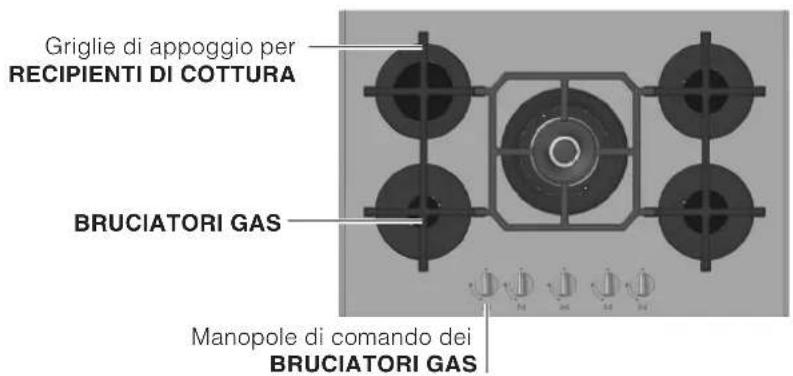

Descrizione dellapparecchio Vista dinsieme

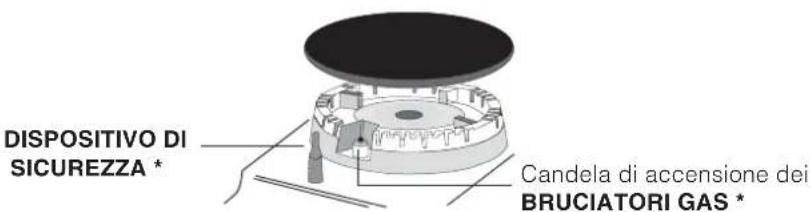

Presente solo in alcuni modelli. Spia FUNZIONAMENTO PIASTRA ELETTRICA* si accende per qualsiasi posizione della manopola diversa da quella di spento BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare. Manopole di comando dei BRUCIATORI GAS e della PIASTRA ELETTRICA* per la regolazione della fiamma o della potenza. Candela di accensione dei BRUCIATORI GAS* permette laccensione automatica del bruciatore prescelto. DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe luscita del gas. Griglie di appoggio perRECIPIENTI DI COTTURAGriglie di appoggio perRECIPIENTI DI COTTURAManopole di comando dei BRUCIATORI GASManopole di comando dei BRUCIATORI GAS o della PIASTRA ELETTRICA*Spia di funzionamento PIASTRA ELETTRICA*BRUCIATORI GASBRUCIATORI GASPIASTRAELETTRICA*DISPOSITIVO DI SICUREZZA *Candela di accensione deiBRUCIATORI GAS *IT

Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente. Bruciatori gas Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue: Spento Massimo Minimo Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino allavvenuta accensione. Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e ritentare laccensione dopo almeno 1 minuto. Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino allarresto (corrispondente al simbolo ). Il bruciatore Mini DUAL* Questo bruciatore a gas è formato da due fuochi concentrici. Lutilizzo di entrambi i fuochi sviluppa unelevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizionali. La doppia corona, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola. Possono essere usati contenitori di tutte le dimensioni, in questo caso per piccoli recipienti accendete il solo bruciatore interno. Il bruciatore si comanda con ununica manopola. Per accenderlo premere a fondo la manopola e ruotare in senso antiorario fino alla posizione di massimo . Il bruciatore è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola. Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Il bruciatore può essere regolato dalla manopola come segue: Spento Accensione e corona interna al massimo Corona interna al minimo Entrambe le corone sono al massimo Entrambe le corone sono al minimo Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino allarresto (corrispondente al simbolo ). Consigli pratici per luso dei bruciatori Al fine di ottenere il massimo rendimento è utile ricordare quanto segue: utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti. utilizzare sempre recipienti a fondo piatto e con coperchio. al momento dellebollizione ruotare la manopola fino alla posizione di minimo. Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli". Bruciatore ø Diametro Recipienti(cm)Ultra Rapido (UR) 24 – 26Rapido Ridotto (RR) 22 – 24Rapido (R) 24 – 26Semi Rapido (S) 16 – 20Ausiliario (A) 10 – 14Mini Dual (MD interno) 12 – 16Mini Dual (MD esterno) 24 – 26 Avvio e utilizzo

Presente solo in alcuni modelli.8

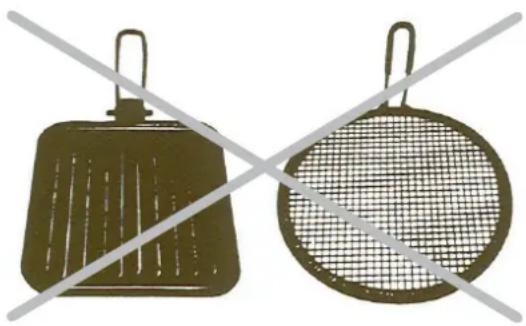

! Non utilizzare diffusori, tostapane o griglie per carne in acciaio inossidabile sui fuochi a gas. Consigli pratici per l'uso delle piastre elettriche * Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra. Pos. Piastra normale o rapida

Cottura di verdure, pesci

Cottura di patate (a vapore) minestre, ceci, fagioli

Proseguimento di cottura di grandi quantità di cibi, minestroni

Rosolare o raggiungere bollitura in poco tempo Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiu nge la massima resistenza.IT

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Questo apparecchio riguarda un apparecchio da incasso di classe 3. Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio daria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al Posizionamento. Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola. Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Lapparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. Non ostruire le aperture di ventilazione e di smaltimento di calore. Assicurarsi sempre che le manopole siano nella posizione l/ ¡ quando lapparecchio non è utilizzato. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare lAssistenza (vedi Assistenza). Assicurarsi che i manici delle pentole siano sempre rivolti verso linterno del piano cottura per evitare che vengano urtati accidentalmente. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi. Non lasciare accesa la piastra elettrica senza pentole. Non utilizzare pentole instabili o deformate. Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio. Evitare che i bambini giochino con l'apparecchio. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente allacquisto di un nuovo prodotto di tipo equivalente. Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi.10

Escludere la corrente elettrica Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica. Pulire lapparecchio Evitare luso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio. Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni. Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti. prima di iniziare a cucinare, la superficie del piano deve essere pulita usando un panno umido per rimuovere polvere o residui di cibi cotti precedentemente. La superficie del piano dovrà essere pulita regolarmente con una soluzione di acqua tiepida e detergente non abrasivo. Periodicamente sarà necessario usare dei prodotti specifici per la pulizia dei piani di cottura in vetroceramica. Dapprima togliere dal piano di cottura tutti i resti di vivande e spruzzi di grasso con un raschietto per la pulizia per esempio (non in dotazione). Pulire il piano di cottura quando è tiepido; utilizzare un prodotto di pulizia adatto (come quello della linea Solutions disponibile presso tutti i Centri Assistenza Tecnica) e carta da cucina, strofinare con un panno umido ed asciugare. Fogli di alluminio, oggetti in plastica o materiale sintetico, che si siano accidentalmente liquefatti, come pure lo zucchero o Manutenzione e cura vivande ad alto contenuto zuccherino vanno eliminati immediatamente dalla zona di cottura ancora calda con un raschietto. Prodotti di pulizia specifici formano uno strato superficiale trasparente repellente allo sporco. Questo protegge anche la superficie da eventuali danni causati da vivande ad alto contenuto zuccherino. In nessun caso utilizzare spugne o prodotti abrasivi, anche detersivi chimicamente aggressivi come gli spray da forno o prodotti smacchianti vanno evitati. Lacciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E inoltre opportuno asciugare eventuali trabocchi dacqua. Manutenzione rubinetti gas Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso. Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.IT

Anomalie e rimedi Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti. Possibili cause / Soluzione: Sono ostruiti i fori di uscita del gas del bruciatore. Sono montate correttamente tutte le parti mobili che compongono il bruciatore. Ci sono correnti d'aria nelle vicinanze del piano. Non avete premuto a fondo la manopola. Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza. Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza. Sono ostruiti i fori di fuoriuscita del gas. Ci sono correnti d'aria nelle vicinanze del piano. La regolazione del minimo non è corretta. Il fondo del recipiente è perfettamente piano. Il recipiente è centrato sul bruciatore o sulla piastra elettrica. Le griglie sono state invertite. Anomalie Il bruciatore non si accende o la fiamma non è uniforme. La fiamma non rimane accesa. Il bruciatore in posizione di minimo non rimane acceso . I recipienti sono instabili. Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare: il modello della macchina (Mod.) il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio e/o sullimballo. Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.scholtes.comHOB Contents Installation, 13-16 Positioning Electrical connection Gas connection Burner and nozzle specifications Description of the appliance, 17 Overall view Start-up and use, 18-19 Practical advice on using the burners Practical Advice on Using the Electric Hot Plates Data plate Precautions and tips, 20 General safety Disposal Maintenance and care, 21 Switching the appliance off Cleaning the appliance Gas tap maintenance Troubleshooting, 22 Operating Instructions Italiano, 1 Français, 23English,12 IT FR
