MANUALE UTENTE FZ 1032GP.1 IX F HA HOTPOINT-ARISTON

Collegamento elettrico

Targhetto caratteristiche

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvioutilizzo,5

Blocco comandi

Modalità DEMO

Impostare orologio e contaminuti

Avviare il forno

Programmi, 6-9

Programmi di cottura manuali

Programmi di cottura automatici

Programmare la cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Manutenzione e cura, 11-12

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

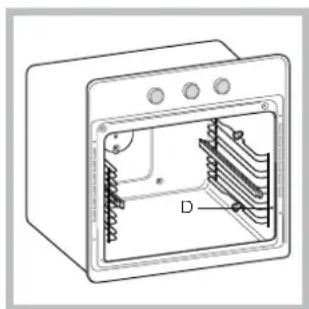

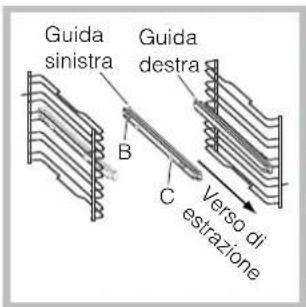

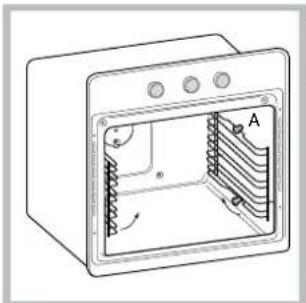

Montaggio del Kit Guide Scorrevoli

Pulizia automatica FAST CLEAN

Assistenza, 13

Assistenza attiva 7 giorni su 7

Installazione

IT

I'importante conservare甚么o libretto per poterlo consultare in ogni momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).

! L'installazione va effettuata secondo什麽 istruzioni e da personale professionalmente qualificato. Una errata installazione cui cause danni a essere, animali o cose.

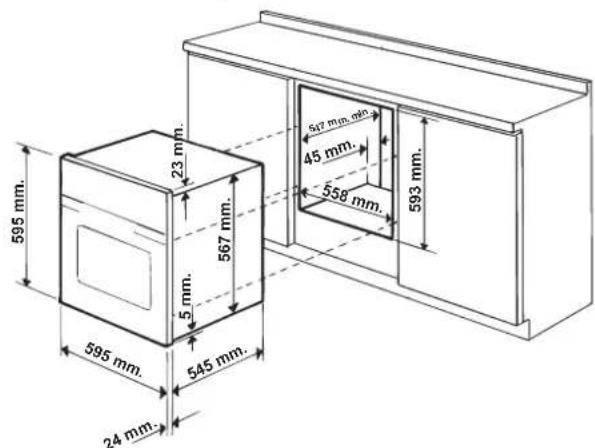

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti ilorno devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
- per l'incasso del forno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetto caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20mm : rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm:utilizzare la prima scanalatura,comegia predisporto dal fabbricante (vedi figura);

spessore di 16 mm:utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: après la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tutte sulla aiuto di quale utensile.

Collegamento elettrico

I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull'apparecchio (vedi除去).

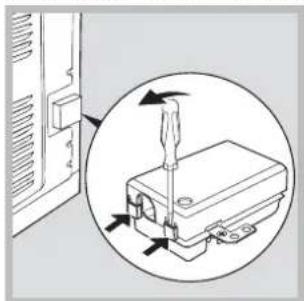

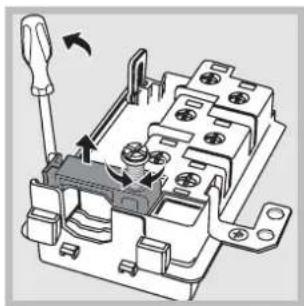

Montaggio del cavo di alimentazione

1. Aprille la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprille il coperchio (vedi figura).

1. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

2. Togliere le viti dei contatti L-N- 12 e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (12)

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetto caricatteristiche (vedi a bianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去)
• la tensione di alimentazione sua compresa nei valori nella targhetto caratteristiche (vedi除去);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad appearecchio installato, il cavo elettrico e la presa della corrente devono essere disponiente raggiungibili.
! Il cavo non deve subire piegature o compressioni
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza)
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5 altezza cm 32 profondità cm 40
Volume	lt. 56
Dimensioni*	larghezza cm 43,5 altezza cm 32 profondità cm 41,5
Volume*	lt. 58
Collegamenti elettrici	tensione a 220-240V ~ 50Hz potenza massima assorbita 2800W
ENERGY LABEL**	Direttiva 2002/40/CE sull'etichetta dei forn i elettrici. Noma EN 50304 Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: Gratin.
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni. 1275/2008 standby/off mode

• Con contropora in vetro
  ** Senza guide estraibili

T

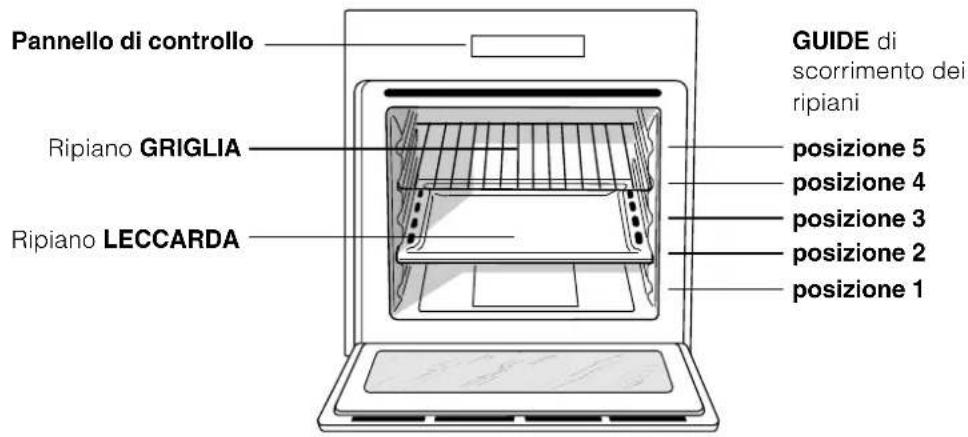

Vista d'insieme

Pannello di controllo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

! "Blocco comandi" e "Modalità DEMO" sono attivabili/ disattivabilianche se il pannello di controllo è spento.

Blocco comandi

Per bloccare i comandi che regolano ilorno, premere

contemporamente i tasti eene emesso un segnale acustico e il display TEMPERATURA visualizza "Loc".

Premere di nuovo per sbloccare i comandi. Il tasting "STOP" rimane sempre attivo.

Modalità Demo

Il forno ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando però operativi i comandi.

Per attivare la modalità DEMO, premere

contemporaneamente i tasti "+"ENDe "START".Viene emesso un segnale acustico e il display TEMPI visualizza "dEMO"

Per disattivare la modalità DEMO, premere contemporaneamente i tasti + e "START". Viene emesso un segnale acustico e la scritta "dEMO" scompare.

Impostare orologio e contaminuti

Dopo l'allacciamento alla rete elettrica o dopo

un black-out, il tasting e le ciresse sul display TEMPI lampeggiano.

Per regolare l'ora:

1. Premere i tasti "+" e "-"; se si tengono premuti, i numero scorrono più velocamente per facilitare l'impostazione.
2. Raggiunta l'ora esatta, attendere 10 sec per memorizzare la selezione, oppure premere

nuovamente il tastingo per fissare l'impostazione.

Per eventuali aggiornamenti, spagnere il pannello di

controllo premendo il tasting; premere il tasting seguire la procedura individata.

Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 6 secondi o premendo una qualiasi icona attiva.

Per impostare il contaminuti premere il tasto e seguire la procedura individata per regolare l'orologio. Il tasto acceso segnala che il contaminuti è attivo.

! Il contaminuti non controlling l'accensione e lo spegnimento delorno.

Avviare il forn

1. Accendere il pannello di controllo premendo il tasto

1. Premere il tasto del programma di cottura desiderato. Il display TEMPERATURA visualizza la temperature associata al programma; il display TEMPI visualizza l'ora corrente.
2. Premere il tasto "START" per avviare la cottura.
3. Ilorno entra nella fase di preriscaldamento, gli indicatori di temperatura istantanea si illuminano man mano che la temperature sale. è possibile modificare la temperature premendo i tasti "+" e "-".
4. Un segnale acustico e l'accensione di tutti gli indicatori di temperatura istantanea segnalano che il preriscaldamento è complete: introdurre gli alimenti da cuocere.

5. Durante la cottura è sempre possibile:

6. modificare la temperatura premendo i tasti "+"e-";
   -programmare la durata di una cottura (vedi Programmi);

7. interrompere la cottura premendo il tasto "STOP".
8. In caso di black-out, se la temperatura delorno non si è abbassata troppo, l'apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio,ève, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

! Nel programma BARBECUE non è previsto il preriscaldamento.
! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo e la porta del forno. All'inizio del programma FAST CLEAN la ventola funziona a bassa velocità.
!A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo.

Luce del forn

A forno spento la lampadinaouldessere accesa in qualunque momentoalreadyla portadel forno.

IT

Programmi di cottura manuali

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa cui assere regolata manualmente, impostandola a piacere tra 40^ e 250^ .

Nel programma BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anch'esso cui essere regolato manualmente.

Programma MULTILIVELLO

Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzare fina a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l'elemento riscaldante superiore e il girarrosto (ove presente). Premendo i tasti "+" e "-" posizionate a sinistra, il display TEMPERATURA indichera livelli di potenza impostabili, che vanno da 5% fino a 100%. La temperature elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficie. Effettuare le cotture con la porta delorno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore e durante una parte del cicloanche l'elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno delorno.

Cio impedisce la bruciatura superficieale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta delorno chiusa.

Programmi BASSA TEMPERATURA

Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C.

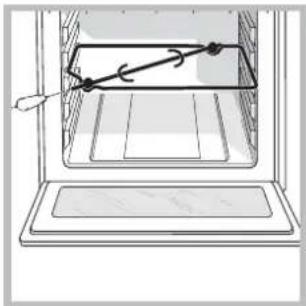

Girarrosto*

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
2. mettere il sostegno del girarrosto in posizione 3 e insere lo spiedo nell'apposto foro posto sulla parete posteriori del forno;
3. azionare il girarrosto selezionando i programmi

! Col programma avviato, se si après la porta il girarrosto si arresta.

Programmi dicottura automatici

!La temperatura e la durata di cottura sono prestabilitite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce

automatically un résultat perfecto. E' possible modificare solo la durata di ± 5 / 10 minuti a seconda del programma scelto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può effettuata informando a freddo o a caldo.

! Al raggiungimento della fase di cottura ilorno emette un segnale acustico.

! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma CARNE

Utilizzare esta funzione per cuocere carni di vitello, maiale, agnello. Informare a forno freddo. E' comunque possibile informareanche a forno caldo.

Programma DOLCI

Questa funzione è ideale per la cottura di dolci sulla base di lievito naturale, sulla base di lievito chimico e除去 la lività. Informare a forno freddo. E' comunque possibile informareanche a forno caldo.

Programma PIZZA

Utilizzare esta funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli.

Programma PANE

Utilizzare esta funzione per realizzare del pane. Fare riferimento al capitolo seguito per la ricetta e dettagli.

Programma PIZZA

Per ottenere i migliori risultati vi consigliamo di seguire attendentamente leindicazioni sotto riportate:

• rispettare la ricetta;
• il peso dell'imposto delve essere da 500g a 700g.
• imburrare leggermente la leccarda.

Ricetta per la PIZZA :

1 Leccarda, Ripiano basso, a Forno Freddo o Caldo Ricetta per 3 pzpe di circa 550g : 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)

• Lievitazione nell'ambiente : 1 ora.

• Informatare a forn o freddo o caldo

Lanciere la cottura

PIZZA

Programma PANE

Per ottenere i migliori risultati vi consigliamo di seguire attendentamente leindicazioni sotto riportate:

• rispettare la ricetta;
• il peso massimo per leccarda;
  non dimenticare di mettere 1dl di acqua fredda sulla leccarda alla posizione 5;
• la lievitazione del impasto va fatto a temperatura ambiente per 1 ora o 1 ora e mezzo, in funzione della temperature della stanza, e in pratica, fino al raddoppio del impasto.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso
2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d'imposto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell'acqua leggermente tiepida (circa 35 gradi).
• Aprite la farina a fontana.
• Versare il miscuglio di acqua e lievito
• Lavorare fino ad ottenimento di un impasto omogeneo e poco colioso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla,METtere l'impasto in un'insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell'impasto si secchi. Mettere l'insalatiera nel forso alla funzione manuale BASSA TEMPERATURA a 40^ e lasciar livitare per circa 1 ora (il volume dell'impasto delve raddoppiare)
  Dividere la palla per ottenere i diversi pani.
• Disporli sulla leccarda su una carta forno.
• Cospargere i pani di farina.
• Fare dei tagli sui pani.
• non dimenticare di mettere 1dl di acqua fredda sulla leccarda alla posizione 5; Per la pulizia, si consiglia l'utilizzo di acqua e aceto.
• Informare aorno freddo.
  Lanciare la cottura
• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento.

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.

Programmare la durata

1. Premere il tasto ; il tasto le cifre sul display TEMPI lampeggiano.
2. Per impostare la durata premere i tasti "+" e "-";se si tengono premuti i numero scorrono più velocamente per facilitare l'impostazione.
3. Raggiunta la durata desiderata, attendere 10 sec per memorizzare la selezione, oppure premere nuovamente il tasting per fissare l'impostazione.
4. Premere il tasting "START" per attivare la programmazione.
5. A tempo scaduto, sul display TEMPERUTURA compare la scritta END e viene emesso un segnale acustico.
6. Esporto: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare una cottura ritardata

1. Premere il tasto e seguire la procedura da 1 a 3 descritta per la durata.
2. Poi premere il tasto e regolare l'ora di fine premendo i tasti "+"e"-;se si tengono premuti i numeri scorrono più velocamente per facilitare l'impostazione.
3. Raggiunta l'ora di fine cottura desiderata, attendere 10 sec per memorizzare la selezione, oppure premere nuovamente il tasto END per fissare l'impostazione.
4. Premere il tastingo "START" per attivare la programmazione.
5. A tempo scaduto, sul display TEMPERATURA la scritta END e viene emesso un segnale acustico.
6. Eascimento: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

I tasti e ompeggiano per segnalare che è stata effettuata una programmazione. Dop la programmazione, nel periodo di attesa della partenza della cottura, il display TEMPI visualizzà alternativamente la durata e l'ora di fine cottura.

Per annullare una programmazione premere il tasting "STOP".

! Selezionando una cottura è attivo il tasto , ma non il tasto END. Impostando la durata,il tasto SND attiva ed è possibile programmare una cottura ritardata.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disponre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporregli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di pzpe molto farcite è consigliabile. insere la mozzarella a meta cottura.

Tabella cottura

Programmi	Alimenti	Peso(Kg)	Posizione dei ripiani		Preriscaldamentoguide	Temperatura consigliata(°C)	Durata cottura(minuti)
			standard	guide scorrevoli
Multilivello*	Pizza su 2 ripiani		2 e 4	1 e 3	Si	220-230	20-25
	Crostate su 2 ripiani/torte su 2 ripiani		2 e 4	1 e 3	Si	180	30-35
	Pan di spagna su 2 ripiani (su leccarda)		2 e 4	1 e 3	Si	170	20-25
	Pollo arrosto + patate	1+1	1 o 2/3	1 e 3	Si	200-210	65-75
	Agnello	1	2	1	Si	190-200	45-50
	Sgombro	1	1 o 2	1	Si	180	30-35
	Lasagne	1	2	1	Si	190-200	35-40
	Bignò su 2 ripiani		2 e 4	1 e 3	Si	190	20-25
	Biscotti su 2 ripiani		2 e 4	1 e 3	Si	190	10-20
	Salatini di sfliglia al formaggio su 2 ripiani		2 e 4	1 e 3	Si	210	20-25
	Torte salute		1 e 3	1 e 3	Si	200	20-30
Barbecue*	Sgombrì	1	4	3	No	100%	15-20
	Sogliole e seppie	0,7	4	3	No	100%	10-15
	Spiedini di calamari e gamberi	0,7	4	3	No	100%	8-10
	Filetto di merluzzo	0,7	4	3	No	100%	10-15
	Vurdure alla griglia	0,5	3 o 4	2 o 3	No	100%	15-20
	Bistecca di vitello	0,8	4	3	No	100%	15-20
	Salsicce	0,7	4	3	No	100%	15-20
	Hamburger	n° 4 o 5	4	3	No	100%	10-12
	Toast (o pane tostato)	n° 4 o 6	4	3	No	100%	3-5
	Pollo allo spiedo con girarrosto (ove presente)	1	-	-	No	100%	70-80
	Agnello allo spiedo con girarrosto (ove presente)	1	-	-	No	100%	70-80
Gratin*	Pollo alla griglia	1,5	2	2	No	210	55-60
	Seppie	1	2	2	No	200	30-35
	Pollo allo spiedo con girarrosto (ove presente)	1,5	-	-	No	210	70-80
	Anatra allo spiedo con girarrosto (ove presente)	1,5	-	-	No	210	60-70
	Arrozzo di vitello o manzo	1	2	2	No	210	60-75
	Arrozzo di maiale	1	2	2	No	210	70-80
	Agnello	1	2	2	No	210	40-45
Bassa temperature	Scongelamento	2 o 3		2	No	-	-
	Lievazione		2 o 3	2	No	-	60-90
	Riscaldamento cibi		2 o 3	2	No	-	-
	Pastorizzazione		2 o 3	2	No	-	-
Pizza automatica	Pizza (vedi ricetta)	1	2	2	No	-	23-33
	Focaccia(impasto di pane)	1	2	2	No	-	23-33
Pane automatico	Pane (vedi ricetta)	1	2	2	No	-	55
Dolci automatico	Dolci a pasta livvitata	1	2 o 3	2	No	-	35-55
Carne automatico	Arrosti	1	2 o 3	2	No	-	60-80

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento delorno sono preimpostati e non modificabili manualemente.

IT

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
- Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui bianchi del forno.
Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi.
- L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
- Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde delorno.
Non ostruire le aperture di ventilazione e di smaltimento di calore.
- Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
Utilizzare sempre guanti da forno per insertire o estrarre recipienti.
Non rivestire il fondo del forno con fogli di alluminio.
Non ripore materiale inflammabile nel forno: se l'apparecchio vieneMESSO inavvertamente in funzione potrebbe incendiarsi.
Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
- Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
Non appoggiare oggetti pesanti sulla porta delorno aperta.
- Evitare che i bambini giochino con l'apparecchio.
Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da

una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparente dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la "cottura ritardata" (vedi Programm) e la "pulizia automatica ritardata" (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenerile migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

! Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, l'apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con "Tasto Orologio" in bassa luminosità. Non appena si interagisce nuovamente con l'apparecchio, il sistema ritorna in modalità operativa.

Manutenzione e cura

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanse corrosive.
  L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessoryi possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.
• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzato una spugnetta.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono gratiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. après completeness la porta (vedi figura);
2. alzare eruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di se extraendola alla sua sede (vedi figura). Rimontare la porta seguendo il

procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostuire la lampadina di illuminazione del forno:

1. Togliere il coperchio in vetro, servendosi di un cacciavite.
2. Svitare la lampadina e sostituirla con una analoga: potenza 15 W, attacco E 14.

Rimontare il coperchio, prestando attenzione a posizionare correttamente la guarnizione (vedi figura).

Montaggio del Kit Guide Scorevoli

Per montare le guide scorrevoli:

1. Togliere i due telai estraendoli dai distanzieri A (vedi figura).

1. Scegliere il ripiano in cui insere la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l'incastro B e poi l'incastro C.

1. Fissare i due telai con le guide montate negli apposti fori posti sulle pareti delorno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, perché i fori per quello destro sono in basso.

2. Infine incastrare i telai sui distanzieri A.

! Non insere le guide scorrevoli alla posizione 5.

Pulizia automatica FAST CLEAN

Il programma FAST CLEAN porta la temperature interna del forno a raggiungere i 500^ e attiva ilprocesso di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici sono diventare molto calde: tenere i bambini a distance. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo.

Prima di attivare FAST CLEAN:

• con una spugna umida togliere dall'interno del forno i residui più consistenti. Non usare detergenti;
• estrarre tutti gli accessori;
• non lasciare strofinacci o presine sulla maniglia.

!Se il forn o eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi.

! L'attivazione del programma è possibile solo après aver chiuso la porta del forno.

Per attivare il programma Fast Clean premere il tasto.
Fost: il display TEMPI visualizza la durata di default di 1:30h (ciclo normale) nelle display TEMPERATURA visualizza la scritta "nor"; premendo il tasto "+" si passa al ciclo intensivo "int", la durata e 2h; premendo il tasto "- " si passa al ciclo economico "eco" e la durata e 1h.

Dispositivi di sicurezza

• la porta si blocca automaticamente non appena la temperatura raggiunge valori elevati;
• in caso di evento anomalo, l'alimentazione degli elementi riscaldanti viene interrotta;
• a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine.

! La programmazione è possibile solo après aver selezionato il programma FAST CLEAN.

Programmare la pulizia automatica ritardata

1. Premere il tasting; il tasting; cife sul display TEMPI lampeggiano.
2. Per impostare il tempo premere i tasti "+" e "-";se si tengono premuti i numero scorrono più velocamente per facilitare l'impostazione.
3. Raggiunta l'ora di fine desiderata, attendere 10 sec per memorizzare la selezione, oppure premere nuovamente il tasto per fissare l'impostazione.
4. Premere il tastingo "START" per attivare la programmazione.
5. A tempo scaduto, sul display TEMPERUTURA compare la scritta END e viene emesso un segnale acustico.
6. Esempio: sono le ore 9:00, viene scelta una FAST CLEAN con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30.

Le icone e npeggiano per segnalare che è stata effettuata una programmazione. Dopo la programmazione, nel periodo di attesa della partenza della fast clean, il display TEMPI visualizza alternativamente la durata e l'ora di fine FAST CLEAN. Per annullare una programmazione premere il tasto "STOP".

Al termine della pulizia automatica

Per poter aprire la porta del forno sera necessario attendere che la temperature del forno sia scesa a un livello accettabile. A quello punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittre del calore immagazzinato per avviare una cottura, le polveri sono anche restare: non comportano alcun pericolo per gli alimenti da cucinare.

Attenzione:

L'apparecchio è dotato di unsystema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: "ER" seguito da numero. In questei casi è necessario l'intervento dell'assistenza tecnica.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente;
• Riaviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

!Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il messaggio visible sul display TEMPERATURA
• Il modello della macchina (Mod.)
• Il numero di series (S/N)
  Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA -RICAMBI-ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il situ www.aristonchannel.com.

Italiano, 1 Franc English,14

PT

Espanol, 40 Portugues, 53

FQ 103 GP.1 F/HA

FZ 103 GP.1 F/HA

FZ 103 GP.1 IX F/HA

FQ 103 GP.1/HA

FZ 103 GP.1 IX /HA

FZ 1032 GP.1 IX F/HA

F 1039 GP.1 IX F /HA

F 1039 GP.1 F/HA

F 103 GP.1 IX F/HA

F 103 GP.1 F /HA

FH 1039P/HA

FH 1039P IX /HA

FH 103 P/HA

FH 103 P IX/HA

Contents

Installation, 15-16

Positioning
