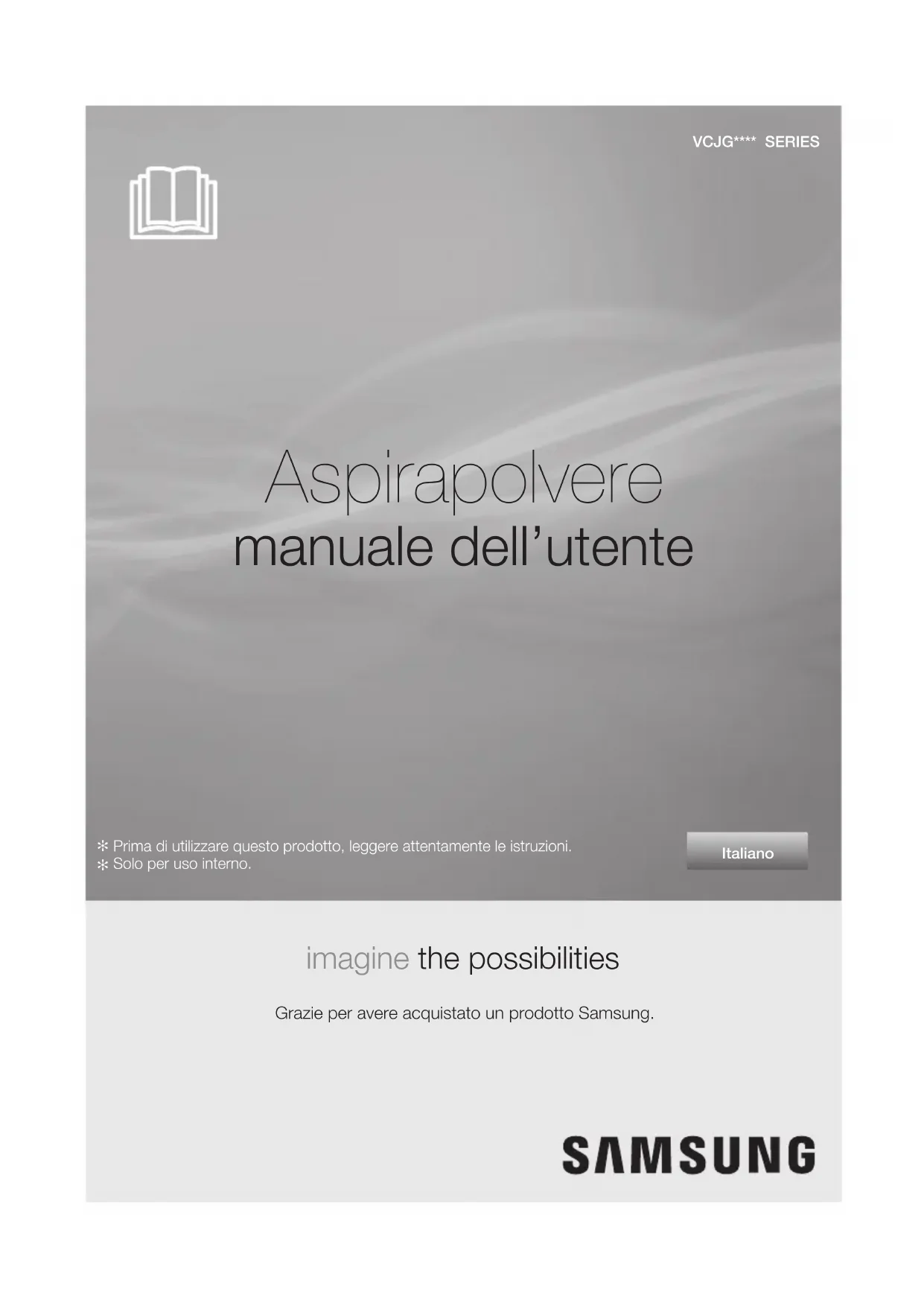

MANUALE UTENTE VCJG24AH SAMSUNG

Grazie per avere acquistato un prodotto Samsung.

Prima di utilizzare questo prodotto, leggere attentamente le istruzioni.

Solo per uso interno.

VCJG**** SERIES DJ68-00661N-07.indb 1 2017. 7. 17. �� 10:00Italiano - 2

Informazioni sulla sicurezza

INFORMAZIONI SULLA SICUREZZA ATTENZIONE • Prima di utilizzare il prodotto, leggere attentamente questo manuale e conservarlo per

future consultazioni. ATTENZIONE • Dal momento che queste istruzioni coprono diversi modelli di prodotto, le caratteristiche

dell’aspirapolvere acquistato potrebbero differire leggermente da quanto descritto in questo

SIMBOLI DI AVVERTENZA/ATTENZIONE UTILIZZATI ATTENZIONE Indica il possibile rischio di lesioni gravi perfino mortali. AVVERTENZA Indica il possibile rischio di lesioni personali o danni materiali.

ALTRI SIMBOLI UTILIZZATI Rappresenta un'azione che NON SI DEVE intraprendere.

Rappresentazione una indicazione che si deve seguire.

Indica di scollegare la spina di alimentazione dalla presa.

DJ68-00661N-07.indb 2 2017. 7. 17. �� 10:00Italiano - 3

PRECAUZIONI IMPORTANTI

• Leggere attentamente tutte le istruzioni.

Prima di accendere il prodotto, accertarsi che le specifiche

elettriche dell’abitazione siano uguali a quelle indicate

sull’etichetta posta sul fondo dell’aspirapolvere.

• ATTENZIONE: Non utilizzare l’aspirapolvere per pulire pavimenti

Non utilizzarlo per aspirare acqua.

• Quando si utilizza qualsiasi elettrodomestico in presenza di

bambini è necessario prestare la massima attenzione.

Non consentire l’uso del prodotto come giocattolo.

Non lasciare mai l’aspirapolvere in funzione senza sorveglianza.

Usare l’aspirapolvere solo per lo scopo per il quale è stato

progettato come descritto in queste istruzioni.

• Non utilizzare l’aspirapolvere senza il sacchetto della polvere.

Per garantire la massima efficacia di aspirazione, sostituire il

sacchetto della polvere prima che sia completamente pieno.

• Non utilizzare l’aspirapolvere per aspirare fiammiferi, ceneri

accese o mozziconi di sigaretta.

Tenere l’aspirapolvere lontano da stufe o altre fonti di calore.

Il calore può deformare e scolorire le parti in plastica del

• Evitare di aspirare oggetti appuntiti e rigidi poiché potrebbero

danneggiare i componenti dell’aspirapolvere.

Non salire con i piedi sul tubo. Non appoggiare pesi sul tubo.

Non bloccare l’aspirazione o lo scarico dell’aria.

• Prima di scollegare la spina del cavo di alimentazione dalla

presa a muro, spegnere l’aspirapolvere.

Scollegare la spina dalla presa elettrica prima di cambiare il

sacco o svuotare la vaschetta di raccolta polvere.

Per evitare danni al prodotto, scollegare il prodotto dalla

presa elettrica afferrando la spina e non tirando il cavo di

DJ68-00661N-07.indb 3 2017. 7. 17. �� 10:00Italiano - 4

• Questo apparecchio può essere utilizzato da bambini di età

superiore agli 8 anni e da persone con handicap fisici, sensoriali

o mentali o senza esperienza o conoscenza del prodotto solo

sotto la supervisione di una persona responsabile o nel caso

in cui abbiano ricevuto informazioni specifiche sull’uso sicuro

dell’apparecchio e ne abbiano compreso i rischi ad esso

I bambini non devono giocare con l’apparecchio. La pulizia e la

manutenzione dell’apparecchio non devono essere eseguite da

bambini senza la supervisione di un adulto responsabile.

• Prima di procedere alla pulizia o alla manutenzione del prodotto,

estrarre la spina dalla presa a muro.

• L’uso di una prolunga elettrica è sconsigliato.

• Se l’aspirapolvere non funziona correttamente, spegnerlo e

consultare un tecnico dell’assistenza autorizzato.

• Se il cavo di alimentazione è danneggiato, richiederne la

sostituzione al produttore, a un tecnico dell’assistenza o un

tecnico specializzato al fine di evitare potenziali pericoli.

• Non trasportare l’aspirapolvere afferrandolo per il tubo.

Per spostare il prodotto afferrarlo per l’apposita maniglia.

• Quando non si usa il prodotto scollegare la spina dalla presa.

Spegnere il prodotto prima di scollegare la spina dalla presa.

DJ68-00661N-07.indb 4 2017. 7. 17. �� 10:00Italiano - 5

7 cavo di alimentazione

7 Interruttore on/off

7 controllo della potenza

MANUTENZIONE STRUMENTI E FILTRO

9 uso degli accessori

12 manutenzione strumenti per pavimenti

12 verificare la spia del filtro

13 sostituzione del sacchetto della polvere

13 pulizia del filtro di ingresso

13 pulizia del filtro di uscita

14 sostituzione della batteria (opzionale)

RISOLUZIONE DEI PROBLEMI

• Per riporre il prodotto, appoggiare il tubo con

la spazzola a terra.

• Le funzioni possono variare in base al modello acquistato.

DJ68-00661N-07.indb 6 2017. 7. 17. �� 10:00Italiano - 7

FUNZIONAMENTO DELL'ASPIRAPOLVERE CAVO DI ALIMENTAZIONE AVVERTENZA • Nell'estrarre il cavo di alimentazione, afferrare il cavo per la presa e non per il

INTERRUTTORE ON/OFF CONTROLLO DELLA POTENZA Tipo telecomando (OPZIONALE)

1. Aspirapolvere ON/OFF Premere il tasto ON/OFF per accendere/spegnere l’aspirapolvere.

Premerlo di nuovo per arrestare l’aspirapolvere.

2. Aspirapolvere MIN/MID Premere il pulsante MIN/MID per utilizzare l’aspirapolvere al livello

di potenza più basso (per la pulizia di tende, ecc).

Premerlo di nuovo per utilizzare l’aspirapolvere a una potenza

3. Uso dell’aspirapolvere alla potenza massima (MAX)

Premere il pulsante MAX per utilizzare l’aspirapolvere alla

[L’aspirapolvere è controllato attraverso segnali a

DJ68-00661N-07.indb 7 2017. 7. 17. �� 10:00Italiano - 8

- TELAIO Premere il pulsante ON/OFF ripetutamente per attivare o

Se i controlli sull’impugnatura non funzionano, controllare

Il tasto ON/OFF attiva e disattiva l'aspirapolvere.

La luce a INFRAROSSI indica la parte che riceve il segnale a infrarossi dai

controlli sull'impugnatura.

Tipo con regolazione sul telaio (OPZIONALE)

- TUBO Al fine di ridurre la potenza di aspirazione per la pulizia di tende,

tappetini e altri tessuti leggeri, aprire completamente il tappo

- TELAIO (SOLO TIPO VOLUME)

Far scorrere il pulsante di controllo della potenza verso destra o

sinistra, a seconda della potenza di aspirazione desiderata.

MIN = Per tessuti delicati, per esempio tende traforate.

MAX = Per pavimenti resistenti e tappeti pesanti.

DJ68-00661N-07.indb 8 2017. 7. 17. �� 10:00Italiano - 9

MANUTENZIONE STRUMENTI E FILTRO USO DEGLI ACCESSORI Tubo

• Regolare la lunghezza del tubo telescopico facendo scorrere

in avanti e indietro il tasto al centro.

• Per controllare la presenza di eventuali ostruzioni, separare il

tubo telescopico. Ciò consente di rimuovere più facilmente

eventuali ostruzioni.

Accessori (opzionali)

• Inserire l’accessorio sulla bocchetta

• Tirarlo verso l’alto e ruotare la spazzola

per pulire superfici delicate.

• Per utilizzare l’accessorio per la pulizia

di divani e tappezzeria, inserirlo sulla

bocchetta dell’impugnatura nella

manutenzione strumenti e filtro

DJ68-00661N-07.indb 9 2017. 7. 17. �� 10:00Italiano - 10

Accessori (opzionali)

• Spazzola per scrivanie, mobili e pavimenti.

DJ68-00661N-07.indb 10 2017. 7. 17. �� 10:00Italiano - 11

MANUTENZIONE STRUMENTI E FILTRO Pulizia del filtro ciclonico (Opzionale)

1. Rimuovere la maniglia e il tubo dal filtro ciclonico.

2. Ruotare la vaschetta di raccolta polvere in senso antiorario ed estrarla.

3. Svuotare la polvere nella spazzatura dopo aver girato nella direzione di

4. Pulire il corpo del filtro ciclonico.

5. Pulire la vaschetta di raccolta polvere e la griglia con acqua.

6. Lasciare all’ombra la vaschetta di raccolta polvere e la griglia fino a

quando non sono completamente asciutti.

7. Montare la vaschetta di raccolta polvere e la griglia.

8. Installare la maniglia e il tubo sul filtro ciclonico. AVVERTENZA Durante la pulizia è necessario utilizzare il filtro ciclonico.

UNLOCK DJ68-00661N-07.indb 11 2017. 7. 17. �� 10:00Italiano - 12

MANUTENZIONE STRUMENTI PER PAVIMENTI Spazzola a due vie

• Regolare la leva di ingresso in base al tipo di pavimento.

• Se l’ingresso è ostruito, rimuovere la sporcizia accumulata.

Spazzola per peli animali (Opzionale)

Per una migliore rimozione di peli di animali e fibre sui tappeti.

La frequente aspirazione di capelli e peli di animali può provocare il blocco della rotazione a causa

dell’intrappolamento dei peli attorno al tamburo. In questo caso, pulire accuratamente il tamburo.

VERIFICARE LA SPIA DEL FILTRO Se durante la pulizia la spia rossa “Controllo filtro” si accende,

sostituire il sacchetto della polvere.

Se la spia rossa “Controllo filtro” rimane accesa anche dopo aver

sostituito il sacchetto della polvere, spegnere l’aspirapolvere e

verificare che non vi siano ostruzioni nel tubo, nella spazzola o nel

filtro di ingresso/uscita.

manutenzione strumenti e filtro

Pulizia tappeti Pulizia pavimenti

DJ68-00661N-07.indb 12 2017. 7. 17. �� 10:00Italiano - 13

MANUTENZIONE STRUMENTI E FILTRO SOSTITUZIONE DEL SACCHETTO DELLA POLVERE I sacchetti della polvere sono acquistabili nel negozio presso cui è stato

acquistato l’aspirapolvere.

A discrezione dell’utente è possibile utilizzare anche sacchetti in carta

(Micro-sacchetti: VP-78M, Sacchetti di carta: VP-77)

• Per sacchetti in tessuto

Quando il sacchetto in tessuto è completamente pieno, svuotarlo e

PULIZIA DEL FILTRO DI INGRESSO Non gettare il filtro.

PULIZIA DEL FILTRO DI USCITA I filtri di ricambio possono essere acquistati presso il distributore Samsung di zona.

manutenzione strumenti e filtro

DJ68-00661N-07.indb 13 2017. 7. 17. �� 10:00Italiano - 14

SOSTITUZIONE DELLA BATTERIA (OPZIONALE)

1. Se l’aspirapolvere non funziona, sostituire le batterie. Se il

problema persiste, contattare un rivenditore autorizzato.

2. Utilizzare 2 batterie tipo AA.

1. Non disassemblare o ricaricare le batterie.

2. Non riscaldare o gettare le batterie nel fuoco.

3. Non invertire le polarità (+), (-)

4. Smaltire le batterie in modo adeguato.

TIPO BATTERIE: AA ATTENZIONE DJ68-00661N-07.indb 14 2017. 7. 17. �� 10:00Italiano - 15

RISOLUZIONE DEI PROBLEMI

risoluzione dei problemi

PROBLEMA SOLUZIONE Il motore non si avvia.

• Controllare il cavo, la spina e la presa elettrica.

• Lasciare raffreddare l'aspirapolvere.

La potenza di aspirazione

diminuisce gradualmente.

• Controllare eventuali ostruzioni e nel caso rimuoverle.

Il cavo non si riavvolge

• Estrarre il cavo avvolgibile di circa 2-3m e premere il pulsante di

riavvolgimento del cavo.

• Controllare il tubo e sostituirlo se necessario.

• Controllare lo stato del filtro e, se necessario, pulirlo seguendo le

Questo aspirapolvere è approvato per quanto segue:

Direttiva sulla compatibilità elettromagnetica : 2004/108/EEC Direttiva sulla sicurezza di bassa tensione : 2006/95/EC DJ68-00661N-07.indb 15 2017. 7. 17. �� 10:00Italiano - 16

Secondo il Regolamento delegato (UE) n. 665/2013 e 666/2013 della Commissione

B Modello VCJG07RV VCJG07SV VCJG05TV VCJG05TH C Classe di efficienza energetica A A

D Consumo annuo di energia

E Classe di prestazione per la pulizia di

C C F Classe di prestazione per la pulizia di

A A G Classe di ri-emissione della polvere A A H Livello di emissione sonora (dBA) 76 76

I Potenza nominale d’ingresso (W) 700 500

J Tipo Aspirapolvere multiuso

1) Consumo indicativo annuo di energia (kWh all’anno), sulla base di 50 operazioni di pulizia.

Il consumo effettivo annuale di energia dipende dalle modalità di utilizzo dell’apparecchio.

2) Consumo elettrico e prestazioni sono basati sui metodi indicati negli standard EN60312-1 e
