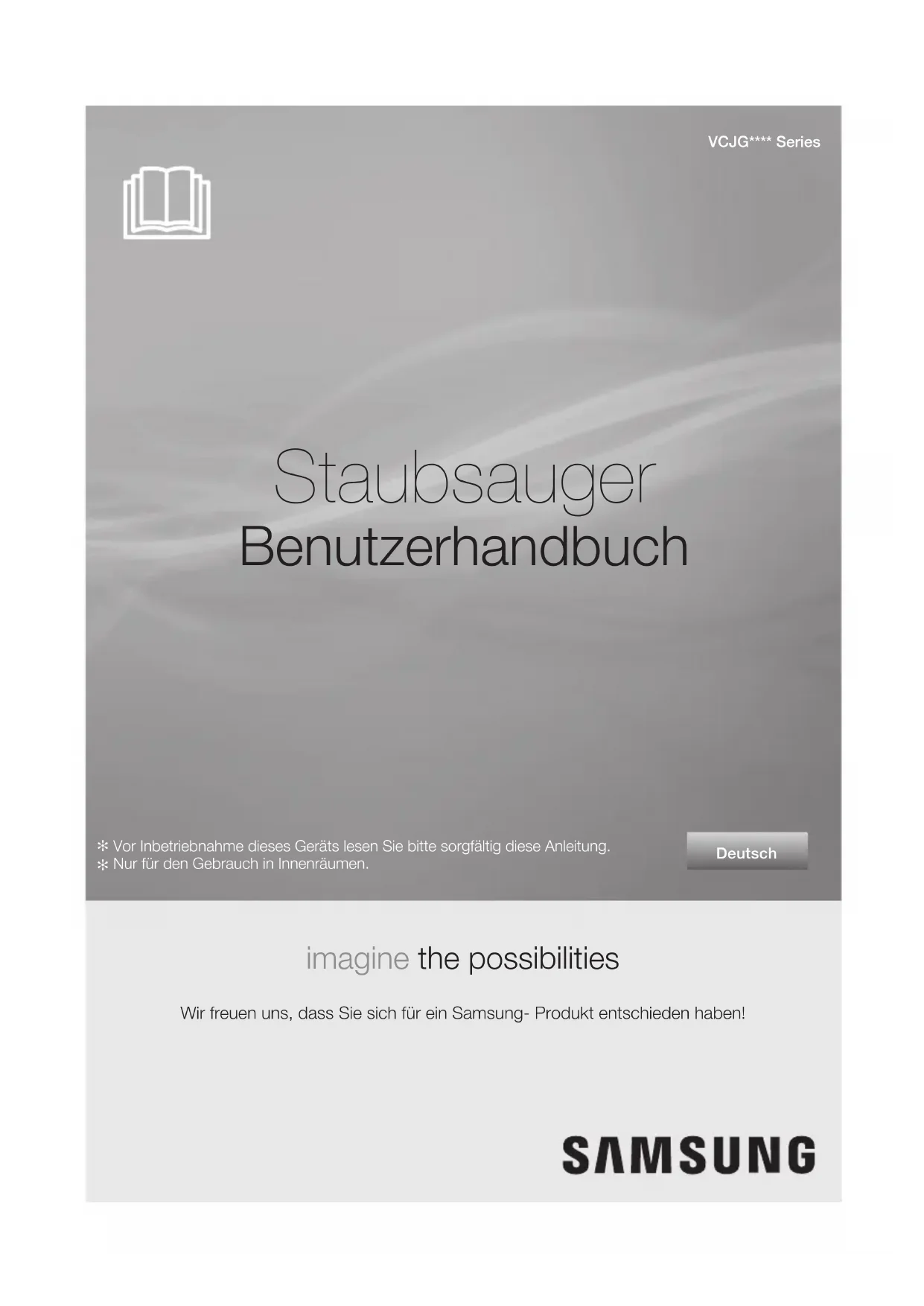

BEDIENUNGSANLEITUNG VCJG24AH SAMSUNG

Wir freuen uns, dass Sie sich für ein Samsung- Produkt entschieden haben!

Vor Inbetriebnahme dieses Geräts lesen Sie bitte sorgfältig diese Anleitung.

Nur für den Gebrauch in Innenräumen.

DJ68-00661N-07.indb 1 2017. 7. 17. �� 10:00Deutsch - 2

Sicherheitsinformation

WARN- UND SICHERHEITSHINWEISE WARNUNG • Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch

und bewahren Sie sie für zukünftige Verwendung auf. WARNUNG • Weil die folgende Bedienungsanleitung für verschiedene Modelle gilt, können die Merkmale

Ihres Geräts leicht von den in dieser Anleitung beschriebenen Merkmalen abweichen.

VERWENDETE WARN- UND HINWEISZEICHEN WARNUNG Dieses Zeichen weist auf Lebensgefahr oder die Gefahr schwerwiegender

Verletzungen hin. ACHTUNG Zeigt an, dass die Gefahr einer Verletzung oder eines Sachschadens besteht.

ANDERE VERWENDETE SYMBOLE Weist auf etwas hin, das Sie NICHT tun dürfen.

Weist darauf hin, dass Sie etwas beachten müssen.

Gibt an, dass Sie den Stecker aus der Steckdose ziehen müssen.

DJ68-00661N-07.indb 2 2017. 7. 17. �� 10:00Deutsch - 3

WICHTIGE SICHERHEITSHINWEISE

• Lesen Sie sämtliche Anleitungen genau durch.

Bevor Sie das Gerät einschalten, stellen Sie sicher, dass die

Spannung der vorhandenen Stromversorgung mit der auf dem

Typenschild auf der Unterseite des Staubsaugers angegebenen

Spannung übereinstimmt.

• WARNUNG: Den Staubsauger nicht für nasse Teppiche oder

Niemals Wasser einsaugen.

• Das Gerät sollte ohne Aufsicht durch eine berechtigte Person

nicht von Kindern bedient werden. Der Staubsauger darf nicht

als Spielzeug und niemals unbeaufsichtigt benutzt werden.

Den Staubsauger nur für die in dieser Anleitung beschriebenen

Zwecke eingesetzt werden.

• Den Staubsauger nicht ohne eingesetzten Staubbehälter

Wechseln Sie den Staubbeutel vor Erreichen des maximalen

Füllstandes, um eine optimale Saugleistung zu erreichen.

• Keine Streichhölzer, Glut oder brennende Zigaretten mit dem

Staubsauger einsaugen.

Den Staubsauger nicht in der Nähe von Öfen und anderen

Wärmequellen benutzen.

Durch Wärme können sich die Kunststoffteile des Gerätes

verformen oder verfärben.

• Keine harten und scharfen Gegenstände mit dem

Staubsauger einsaugen, ansonsten könnten die Geräteteile

beschädigt werden. Nicht auf den Schlauch treten, keine

schweren Gegenstände darauf stellen und die Ansaug- und

Auslassöffnungen nicht blockieren.

• Schalten Sie den Staubsauger vor dem Ziehen des

Netzsteckers immer am Gerät selbst aus.

Ziehen Sie den Netzstecker von der Steckdose ab, bevor Sie

die Staubkassette oder den Staubbehälter auswechseln.

DJ68-00661N-07.indb 3 2017. 7. 17. �� 10:00Deutsch - 4

Um Schäden am Gerät zu vermeiden, halten Sie den

Netzstecker stets am Stecker selbst und nicht am Kabel fest.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen

mit verminderten körperlichen, sensorischen oder geistigen

Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur

bedient werden, wenn sie unter Aufsicht stehen oder eine

Unterweisung zum sicheren Umgang mit dem Gerät erhalten

haben und die damit verbundenen Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das

Gerät nur unter Aufsicht reinigen oder warten.

• Vor der Reinigung oder Wartung des Gerätes immer den

Netzstecker von der Steckdose abziehen.

• Der Einsatz von Verlängerungskabeln wird nicht empfohlen.

• Falls der Staubsauger nicht störungsfrei arbeitet, schalten Sie

das Gerät aus, ziehen Sie den Netzstecker und verständigen

Sie einen zugelassenen Servicebetrieb.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel

vom Hersteller, einem Servicebetrieb oder einem entsprechend

qualifizierten Fachmann ersetzt werden.

• Den Staubsauger zum Tragen nicht am Behältergriff halten.

Tragen Sie das Gerät am Griff.

• Ziehen Sie bei Nichtgebrauch des Staubsaugers den

Netzstecker von der Steckdose ab. Schalten Sie den

Staubsauger vor dem Ziehen des Netzsteckers aus.

DJ68-00661N-07.indb 4 2017. 7. 17. �� 10:00Deutsch - 5

BEDIENUNG DES STAUBSAUGERS

7 Saugkraftregulierung

WERKZEUGE UND FILTER

9 Verwenden des Zusatzgerätes

12 Verwendung der Bodendüsen

12 Prüfen der Filteranzeige

13 Ändern des staubbeutels

13 Reinigung Eingangsfilter

13 Reinigung Abzugsfilter

14 Wechsel der Batterie (Wahl)

DJ68-00661N-07.indb 5 2017. 7. 17. �� 10:00Deutsch - 6

Zusammenbau des Staubsaugers

• Bei Nichtgebrauch kann die Bodendüse in der

Parkschiene abgestellt werden.

• Die Funktionen können sich je nach Modell unterscheiden.

DJ68-00661N-07.indb 6 2017. 7. 17. �� 10:00Deutsch - 7

BEDIENUNG DES STAUBSAUGERS NETZKABEL ACHTUNG • Den Netzstecker beim Abziehen immer am Stecker selbst und nicht am

AN/AUS-SCHALTER SAUGKRAFTREGULIERUNG Remote-Steuerung Type (Wahl)

1. Staubsauger EIN/AUS Den Staubsauger durch Betätigung des Schalters ON/ OFF

einschalten. Um den Staubsauger auszuschalten, den Schalter

2. Schalter MIN/MID Wenn Sie die Leistung des Staubsaugers reduzieren möchten (z.B.

zum Saugen von Gardinen), den Schalter MIN/MID betätigen.

Um danach den Staubsauger wieder mit der normalen

Saugleistung zu bedienen, betätigen Sie erneut den Schalter

3. Um den Staubsauger mit maximaler Saugleistung einzusetzen,

den Schalter MAX betätigen.

Bedienung des Staubsaugers

[Der Staubsauger wird über

Infrarotsignale gesteuert.]

DJ68-00661N-07.indb 7 2017. 7. 17. �� 10:00Deutsch - 8

- GERÄT Betätigen Sie die aus- Taste wiederholt, um den

Staubsauger zu beginnen und zu stoppen

Falls die Fernbedienung am Griffregler nicht funktioniert,

kann der Staubsauger über die Steuertasten am

Gerätegehäuse bedient werden.

Die AN/AUS-Taste läßt den Staubsauger laufen oder stoppt ihn

Die IR-Leuchte zeigt den Empfangsteil des Gerätes für die Infrarotsignale des

Körper-Steuerung Art (Wahl)

- SCHLAUCH Um Saugen für lehnende Vorhänge zu verringern, ziehen kleine

Wolldecken und andere helle Gewebe, die Hahnluft bis die

Bohrung geöffnet ist

- GERÄT (NUR GROSSES MODELL)

Um die Saugstärke einzustellen, schieben Sie den Saugkraftregler

einfach nach rechts und links.

MIN = Für empfindliche Stoffe, z. B. Gardinen.

MAX = Für harte Böden und stark verschmutzte Auslegeware.

WERKZEUGE UND FILTER VERWENDEN DES ZUSATZGERÄTES ROHR

• Des Teleskoprohr kann durch Schieben des Mittelstücks zur

Längeneinstellung in der Mitte des Teleskoprohrs aus- und

• Um das Teleskoprohr auf Verstopfungen zu überprüfen,

nehmen Sie das Rohr ab und schieben Sie es zusammen.

Auf diese Weise können Rückstände leichter entfernt werden.

• Die Zubehörteile werden auf das Ende

des Schlauchgriffs gesteckt.

• Ziehen Sie die Möbelbürste heraus und

drehen Sie den Aufsatz in die richtige

Position, um empfindliche Gegenstände

• Um die Polstermöbeldüse zu verwenden,

setzen Sie die Düse in entgegengesetzter

Richtung auf den Schlauchgriff.

Werkzeuge und Filter

DJ68-00661N-07.indb 9 2017. 7. 17. �� 10:00Deutsch - 10

• Möbelbürste für Schreibtische, Möbel und Fußböden.

DJ68-00661N-07.indb 10 2017. 7. 17. �� 10:00Deutsch - 11

WERKZEUGE UND FILTER ACHTUNG REINIGUNG DES ZYKLONFILTERS (Option)

1. Entfernen Sie den Griff und das Rohr vom Zyklonfilter.

2. Drehen Sie den Staubbehälter gegen den

Uhrzeigersinn und ziehen Sie ihn heraus.

3. Nach dem Drehen in die Entriegelungsrichtung

werfen Sie den Staub in den Abfall.

4. Reinigen Sie das Gehäuse des Zyklonfilters.

5. Reinigen Sie den Staubbehälter und das Gitter mit Wasser.

6. Lassen Sie den Staubbehälter und das Gehäuse im

Schatten vollständig trocknen.

7. Setzen Sie den Staubbehälter und das Gitter ein.

8. Setzen Sie den Griff und das Rohr vom Zyklonfilter ein.

Der Zyklonfilter muss beim Saugen unbedingt benutzt werden.

UNLOCK DJ68-00661N-07.indb 11 2017. 7. 17. �� 10:00Deutsch - 12

VERWENDUNG DER BODENDÜSEN Zweifach-Bürste (Wahl)

• Stellen Sie den Hebel je nach Bodenbelag um.

• Entfernen Sie ggf. alle Verstopfungen im Einlass.

Haustierbürste (Wahl)

Bessere Aufnahme von Tierhaaren und Fasern von Teppichen. Durch häufi ges Saugen von Haaren

und Tierfell kann es passieren, dass die Drehgeschwindigkeit der Bürste wegen der in der Lauftrommel

eingefangenen Rückstände zurückgeht. Säubern Sie in diesem Fall vorsichtig die Lauftrommel.

PRÜFEN DER FILTERANZEIGE Wenn die Anzeige “Filter Check” beim Saugen rot aufleuchtet, ist

der Staubbeutel auszuwechseln.

Wenn die Anzeige “Filter Check” auch nach dem Auswechseln

des Staubsaugerbeutels weiterhin rot aufleuchtet, schalten Sie

den Staubsauger bitte aus um nachzuprüfen, ob Düse, Schlauch,

Saugrohr oder An-/ Absaugfilter verstopft sind.

Werkzeuge und Filter

Auslegeware reinigen Boden reinigen

DJ68-00661N-07.indb 12 2017. 7. 17. �� 10:00Deutsch - 13

WERKZEUGE UND FILTER

ÄNDERN DES STAUBBEUTELS Staubbeutel erhalten Sie im Geschäft, in dem Sie diesen Staubsauger

gekauft haben. Es können entweder Micro-Beutel oder Papierbeutel

eingesetzt werden (Micro-bag:VP-78M, Paper-bag:VP-77)

WAHLWEISE FREIGESTELLT

Nachdem Sie wenn der Tuchbeutel vom Staub voll ist, säubern Sie den

Tuchbeutel und benutzen Sie ihn wieder verwendet haben

REINIGUNG EINGANGSFILTER Werfen Sie nicht weg den Filter

REINIGUNG ABZUGSFILTER Neue Filter erhalten Sie von Ihrem örtlichen Samsung-Servicepartner.

Werkzeuge und Filter

WAHLWEISE FREIGESTELLT

DJ68-00661N-07.indb 13 2017. 7. 17. �� 10:00Deutsch - 14

WECHSEL DER BATTERIE (WAHL)

1. Wenn die Infrarotsteuerung nicht funktioniert, tauschen Sie die

Batterien aus. Falls das Problem weiter besteht, kontaktieren Sie

bitte den zuständigen Servicepartner.

2. Verwenden Sie zwei Batterien der Größe AA.

1. Die Batterien niemals auseinander nehmen oder aufladen.

2. Die Batterien niemals erhitzen oder ins Feuer schmeißen.

3. Vertauschen Sie nicht die (+), (-)-Pole.

4. Entsorgen Sie die Batterien ordnungsgemäß.

2 Stk. Batterien,Typ AA WARNUNG DJ68-00661N-07.indb 14 2017. 7. 17. �� 10:00Deutsch - 15

STÖRUNGSBEHEBUNG Störungsbehebung

STÖRUNG LÖSUNG Der Motor läuft nicht.

• Überprüfen Sie Kabel, Stecker und Steckdose.

• Gerät abkühlen lassen.

verringert sich allmählich.

• Beseitigen Sie mögliche Verstopfungen.

Das Kabel wird nicht ganz

• Das Kabel 2 bis 3 m herausziehen und das Kabel aufrollen.

Der Staubsauger saugt

• Den Schlauch überprüfen und ggf. ersetzen.

• Bitte die Filter überprüfen und ggf. reinigen, wie in den Anleitungen

Dieser staubsauger erfüllt die nachfolgenden

Richtlinien:emV-Richtlinie:2004/108/EEC Sicherheitsrichtlinie Niederspannung:2006/95/EC DJ68-00661N-07.indb 15 2017. 7. 17. �� 10:00Deutsch - 16

Gemäß der delegierten Verordnung (EU) Nr. 665/2013 und 666/2013

B Modell VCJG07RV VCJG07SV VCJG05TV VCJG05TH C Energiesparklasse A A

D Jährlicher Energieverbrauch (kWh/Jhr) 28,0 22,0

E Leistungsklasse Staubsauger für

C C F Leistungsklasse Staubsauger für

A A G Staubemissionsklasse A A H Lärmpegel (dBA) 76 76

I Bemessleistung (W) 700 500

J Typ Staubsauger zum allgemeinen Gebrauch

Jährlicher Energieverbrauch (kWh pro Jahr) basierend auf 50 Reinigungsvorgängen.

Der jährliche Energieverbrauch hängt von der Nutzungsweise des Gerätes ab.

2) Die Messung des Stromverbrauchs und der Leistung erfolgt auf Grundlage der in

EN60312-1 und EN60704 beschriebenen Methoden.
