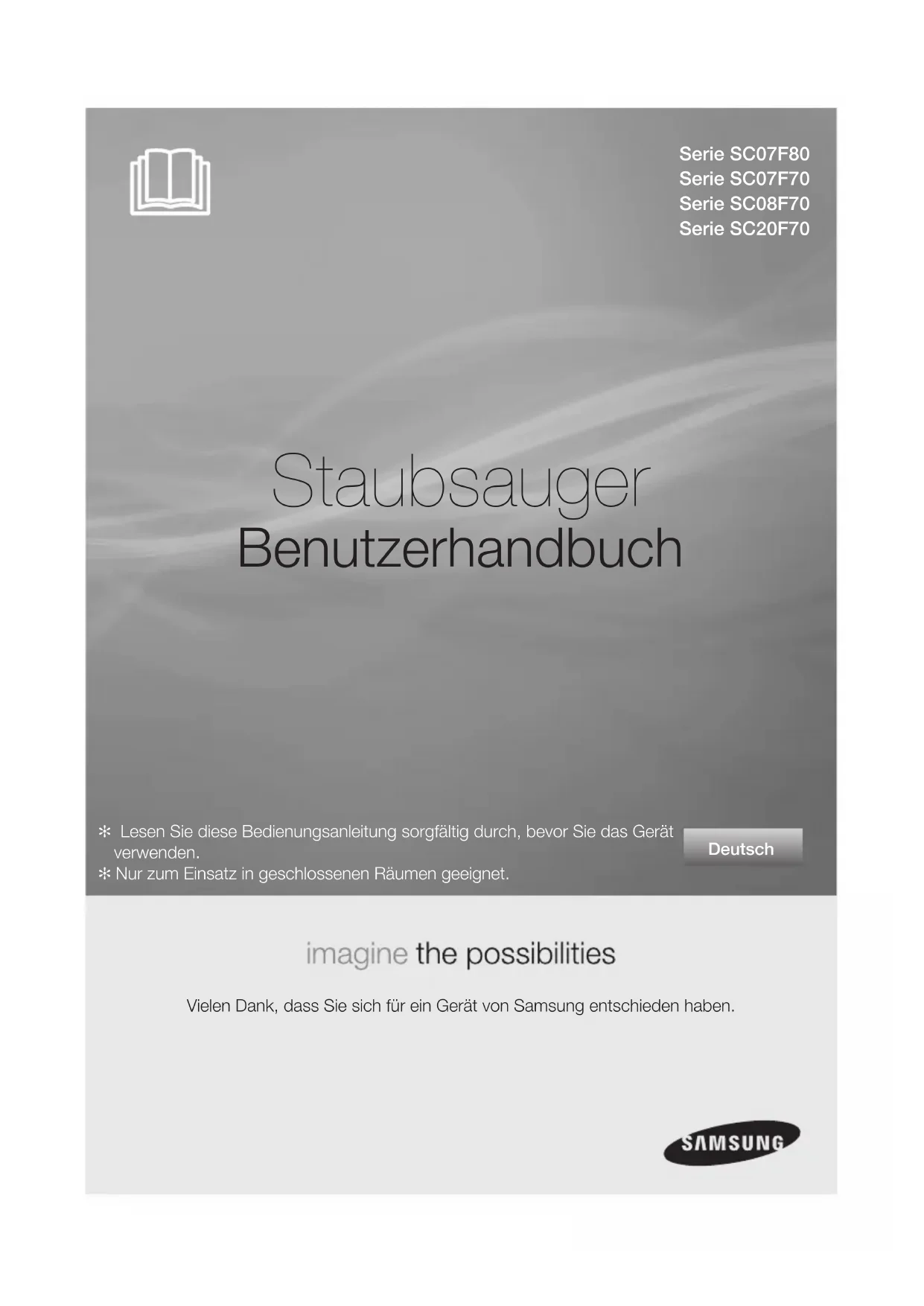

BEDIENUNGSANLEITUNG SC08F70HS SAMSUNG

Vielen Dank, dass Sie sich für ein Gerät von Samsung entschieden haben.

✻ Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät

✻ Nur zum Einsatz in geschlossenen Räumen geeignet.

VOR DER VERWENDUNG DES GERÄTS

08 Befestigen der Gerätekomponenten

09 Verwenden der UV-Bürste (optional)

09 Einsetzen des Staubsensors (optional)

10 Verwenden der Saugaufsätze

VERWENDEN DES GERÄTS

13 Leistungseinstellung

15 Reinigen von Staubbehälter und Filter

18 Reinigen des Raumluftfilters

19 Pflege der Bürstenaufsätze

DJ68-00701J-05.indb 2 2014. 8. 28. �� 8:33Sicherheitsinformationen _03

Sicherheitsinformationen

SICHERHEITSINFORMATIONEN WARNUNG • Lesen Sie vor Verwendung des Geräts die Bedienungsanleitung gründlich durch,

und bewahren Sie sie zum späteren Nachschlagen auf. WARNUNG • Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können

die Eigenschaften Ihres Geräts leicht von den in dieser Bedienungsanleitung

beschriebenen Merkmalen abweichen.

SYMBOLE DER GEFAHREN-/WARNHINWEISE WARNUNG Dieses Symbol weist darauf hin, dass Lebensgefahr oder ein ernsthaftes

Verletzungsrisiko besteht. VORSICHT Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder

Sachschäden besteht.

WEITERE VERWENDETE SYMBOLE Dieses Symbol weist darauf hin, dass Sie etwas auf keinen Fall tun dürfen.

Dieses Symbol weist darauf hin, dass Sie etwas auf jeden Fall tun

Dieses Symbol weist darauf hin, dass Sie den Netzstecker aus der

Steckdose ziehen müssen. WARNUNG Dieses Gerät ist nur zum Gebrauch im Haushalt bestimmt.

Verwenden Sie diesen Staubsauger nicht, um Bauabfälle oder Schmutz zu entfernen.

Reinigen Sie die Filter in regelmäßigen Abständen, um ein Verstopfen mit Feinstaub

Verwenden Sie dieses Gerät nicht, wenn einer der Filter entfernt wurde.

Bei Nichteinhaltung dieser Anweisungen können Verletzungen, Schäden am

Gerät und ein Verlust des Garantieanspruchs die Folge sein.

Hinweise zur Energieverbrauchskennzeichnung

• Die angegebene Energieeffizienz- und Reinigungswirkungsklasse für

Teppiche und Teppichböden wird mit der im Lieferumfang enthaltenen „Eco-

Teppichbürste“ erreicht.

• Wenn ein harter Untergrund Fugen und Lücken aufweist, verwenden Sie

die „Eco-Hartbodenbürste“. Diese ist so ausgelegt, dass die angegebene

Energieeffizienz- und Reinigungsleistungsklasse auf solchen Böden erreicht wird.

• Die in der Energieverbrauchskennzeichnung angegebenen Werte wurden gemäß

der vorgeschriebenen Messverfahren (in Übereinstimmung mit EN 60312-1)

DJ68-00701J-05.indb 3 2014. 8. 28. �� 8:3304_ Sicherheitsinformationen

WICHTIGE SICHERHEITSHINWEISE ALLGEMEIN

• Lesen Sie alle Anweisungen sorgfältig durch. Vergewissern

Sie sich vor dem Einschalten, dass die Spannung Ihrer

Stromversorgung mit der auf dem Typenschild auf der Unterseite

des Saugers übereinstimmt.

• WARNUNG: Verwenden Sie das Gerät nicht, wenn der Teppich

oder Boden nass ist. Verwenden Sie es nicht, um

• Wenn Haushaltsgeräte in der Nähe von Kindern betrieben

werden, ist eine sorgsame Aufsicht notwendig. Lassen Sie

nicht zu, dass das Gerät als Spielzeug verwendet wird. Lassen

Sie nicht zu, dass das Gerät unbeaufsichtigt läuft. Verwenden

Sie das Gerät nur zu den in dieser Bedienungsanleitung

beschriebenen Zwecken.

• Verwenden Sie das Gerät niemals ohne Staubbehälter.

Leeren Sie den Staubbehälter, ehe er voll ist. So gewährleisten

Sie stets optimale Leistung.

• Verwenden Sie das Gerät nicht, um Streichhölzer, glühende

Asche oder Zigarettenstummel aufzusaugen. Halten Sie das

Gerät von Öfen und anderen Wärmequellen fern. Durch Hitze

können sich die Kunststoffteile des Geräts verformen oder

• Vermeiden Sie es, schwere oder scharfe Gegenstände mit dem

Gerät aufzusaugen, da sie das Gerät beschädigen können.

Stellen Sie sich nicht auf den Schlauch. Stellen Sie keine

Gewichte auf den Schlauch.

Blockieren Sie nicht den Sauganschluss oder den Luftauslass.

• Schalten Sie das Gerät mit dem Schalter am Gehäuse aus, ehe

Sie den Netzstecker aus der Steckdose ziehen. Ziehen Sie den

Stecker aus der Steckdose, ehe Sie den Staubbehälter leeren.

Um Schäden zu vermeiden, fassen Sie zum Herausziehen den

Stecker selbst und nicht das Kabel an.

• Dieses Gerät darf von Kindern ab 8 Jahren und Personen

DJ68-00701J-05.indb 4 2014. 8. 28. �� 8:33Sicherheitsinformationen _05

mit verminderten körperlichen, sensorischen oder geistigen

Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur

bedient werden, wenn sie unter Aufsicht stehen oder eine

Unterweisung zum sicheren Umgang mit dem Gerät erhalten

haben und die damit verbundenen Gefahren verstehen. Kinder

dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur

unter Aufsicht reinigen oder warten.

• Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie

mit dem Gerät spielen.

• Der Stecker muss vor dem Reinigen oder Warten des Geräts

aus der Steckdose gezogen werden.

• Von der Verwendung eines Verlängerungskabels wird abgeraten.

• Wenn Ihr Gerät nicht ordnungsgemäß arbeitet, trennen Sie es

von der Stromversorgung, und wenden Sie sich an qualifiziertes

• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder

vom Kundendienst bzw. von einer entsprechend qualifizierten

Fachkraft ausgetauscht werden, um Gefahren auszuschließen.

• Tragen Sie das Gerät nicht am Schlauch.

Verwenden Sie den Handgriff am Gerät selbst.

• Ziehen Sie den Netzstecker des Geräts aus der Steckdose,

wenn Sie es nicht verwenden.

Schalten Sie das Gerät aus, ehe Sie den Stecker herausziehen.

• Da die in der UV-Bürste erzeugten UV-Strahlen Haut und

Augen schädigen können, lassen Sie Kinder oder ältere

Personen die UV-Bürste nicht benutzen, und vermeiden Sie

Haut- und Augenkontakt mit den Strahlen. Bei unsachgemäßer

Verwendung kann eine Schädigung der Augen die Folge sein.

• Wenn das transparente Fenster beschädigt wird und die UV-

Strahlen direkt austreten, schalten Sie das Gerät aus und

kontaktieren Sie den Kundendienst.

• Verwenden Sie die UV-Bürste ausschließlich zum Desinfizieren

von Matratzen, Bettwäsche, Betten, Kissen und ähnlichen

DJ68-00701J-05.indb 5 2014. 8. 28. �� 8:3306_ Sicherheitsinformationen

Gegenständen. Der Hersteller haftet für keinerlei Verluste

aufgrund von Unfällen, die durch die Verwendung der UV-Bürste

für andere als die oben genannten Zwecke entstehen.

• Setzen Sie sich nicht auf die UV-Bürste, lassen Sie sie nicht

fallen, und vermeiden Sie Krafteinwirkung. Andernfalls können

Schäden am Gerät oder Verletzungen die Folgen sein.

• Berühren Sie die Kontakte auf der Rückseite der UV-Bürste

niemals mit metallischen Gegenständen. Andernfalls besteht die

Gefahr eines elektrischen Schlags oder Brands.

• Wenn die UV-Lampe defekt ist, zerlegen oder manipulieren Sie

Wenden Sie sich für einen Austausch an den Hersteller oder den

• Verwenden Sie das Gerät niemals in der Nähe von

entflammbaren Substanzen oder Sprays, da im Innern der UV-

Bürste elektrische Entladungen entstehen.

• Warten Sie eine längere Zeit, ehe Sie das Fenster der UV-Lampe

nach Verwendung der UV-Bürste berühren, da die Oberfläche

• Bei niedrigen Temperaturen wird die UV-Bürste auf Grund

der Eigenschaften der UV-Lampe möglicherweise langsamer

gestartet. Bewahren Sie die UV-Bürste nur in geschlossenen

OPTIONAL (je nach Modell) *

DJ68-00701J-05.indb 7 2014. 8. 28. �� 8:3308_ Vor der Verwendung des Geräts

BEFESTIGEN DER GERäTEkOMpONENTEN Befestigen des Schlauchs

Befestigen von Handgriff und Rohr

Befestigen der Bürste

Vor der Verwendung des Geräts

DJ68-00701J-05.indb 8 2014. 8. 28. �� 8:33Vor der Verwendung des Geräts _09

VOR DER VERWENDUNG DES GERäTS VERWENDEN DER UV-BÜRSTE (OpTIONAL)

Schieben Sie die Bürste auf den

Saugstutzen am Schlauchgriff.

Wenn die UV-Bürste muss hörbar am

Saugstutzen des Schlauchgriffs einrasten,

damit sie sicher befestigt ist.

Aus Sicherheitsgründen läuft die UV-Bürste nur 30 Minuten lang. Dann wird sie

ausgeschaltet. Wenn Sie sie weiterhin verwenden möchten, drücken Sie erneut die

Taste „Brush ON/OFF (Bürste EIN/AUS)“. VORSICHT Die UV-Bürste wird auf den Saugstutzen am Schlauchgriff geschoben (nicht direkt in

das Rohr), und ist zum Reinigen von Bettwäsche bestimmt.

EINSETZEN DES STAUBSENSORS (OpTIONAL)

Der Staubsensor kann auf zweierlei

Art eingesetzt werden:

zwischen Bürste und Rohr

zwischen Rohr und Schlauch

DJ68-00701J-05.indb 9 2014. 8. 28. �� 8:3310_ Vor der Verwendung des Geräts

VERWENDEN DER SAUGAUFSÄTZE Kombi-Aufsatz (optional)

Staubbürste Flachdüse

Saugaufsätze (optional)

Die Saugaufsätze werden in Saugstutzen am

Schlauchgriff geschoben.

Staubbürste - Zum Reinigen von Zierleisten und Einrichtungsgegenständen mit

Flachdüse - Zum Reinigen von Zwischenräumen, Spalten und Ecken.

Polsterbürste -Zum Reinigen von Sofas usw.

DJ68-00701J-05.indb 10 2014. 8. 28. �� 8:33Vor der Verwendung des Geräts _11

VOR DER VERWENDUNG DES GERÄTS Rohr

Mit Hilfe der Längeneinstellung in der Mitte

des Teleskoprohrs können Sie die Länge des

Wenn Sie das Gerät wegstellen, bringen Sie die Bodendüse an der

entsprechenden Halterung an.

Heben Sie das Gerät nicht an,

solange die Bodendüse an der

Halterung angebracht ist.

VORSICHT DJ68-00701J-05.indb 11 2014. 8. 28. �� 8:3312_ Verwenden des Geräts

NETZkABEL VORSICHT Fassen Sie den Stecker selbst und nicht das Kabel an, wenn Sie

den Stecker aus der Steckdose ziehen.

FILTERANZEIGE NETZTASTE Die Filteranzeige leuchtet, wenn die

Filtereinheit überprüft oder geleert werden

Verwenden des Geräts

DJ68-00701J-05.indb 12 2014. 8. 28. �� 8:33Verwenden des Geräts _13

VERWENDEN DES GERäTS LEISTUNGSEINSTELLUNG Handgriffsteuerung (Steuerung über Funksignale)

Serien SC07F80H / SC07F70H / SC08F70H

/ SC20F70H Auswählen einer niedrigeren/höheren

Auswählen des Flüsterbetriebs

SC08F70U / SC20F70U Auswählen einer niedrigeren/höheren

UV-Bürste EIN/AUS (ON/OFF)

• Die UV-Funktion zum Desinfizieren

wird nicht automatisch eingeschaltet.

• Die Bedienung des Geräts erfolgt über

diese zwei Tasten: „SUCTION (-/+)

(SAUGLEISTUNG (-/+))“ und „BRUSH ON/OFF (BÜRSTE EIN/AUS)“.

• Achten Sie darauf, den Sender am Handgriff nicht abzudecken, wenn Sie die

Handgriffsteuerung verwenden.

• Wenn Sie während des Betriebs 30 Minuten lang keine Taste drücken, wird das

Gerät aus Sicherheitsgründen automatisch ausgeschaltet. In diesem Fall drücken

Sie entweder die Taste am Saugschlitten oder ziehen Sie das Netzkabel

heraus und stecken Sie es dann wieder ein. VORSICHT 1. Zerlegen und laden Sie die Batterien

2. Erhitzen Sie die Batterien keinesfalls,

und werfen Sie sie nicht ins Feuer.

3. Vertauschen Sie nicht die Polung ((+)

4. Entsorgen Sie die Batterien

BATTERIETYp: AAA DJ68-00701J-05.indb 13 2014. 8. 28. �� 8:3314_ Verwenden des Geräts

STAUBSENSOR (OpTIONAL)

Funktion des Staubsensors

• Gibt die Staubmenge an, die vom Gerät

aufgenommen und am Sensor vorbei

geleitet wird, um eine effizientere Reinigung

• Der Staubsensor wird automatisch

aktiviert, wenn das Gerät eingeschaltet

wird und deaktiviert sich, wenn das Gerät

Grün: Die am Sensor vorbei

geleitete Staubmenge ist

Rot: Die am Sensor vorbei

geleitete Staubmenge ist

Wenn die Staubanzeige beim

Saugen an einem staubigen

Ort nicht rot aufleuchtet

- Reinigen Sie die Sensoren (2

Stk.) mit einem trockenen Tuch.

- Gehen Sie vorsichtig mit

dem Gerät um, da äußere

Gewalteinwirkung den

Staubsensor zerstören oder zu

Fehlfunktionen führen kann.

Einsetzen der Batterien

Ersetzen Sie die Batterien, wenn der

Staubsensor nicht mehr funktioniert.

BATTERIETYP: AAA DJ68-00701J-05.indb 14 2014. 8. 28. �� 8:33Pflege _15

04 pFLEGE REINIGEN VON STAUBBEHäLTER UND FILTER Leeren Sie den Staubbehälter, wenn der sich

darin befindende Staub die MAX-Markierung

erreicht hat oder wenn die Filteranzeige ( )

Fassen Sie den Staubbehälter am Griff, und

ziehen Sie ihn nach oben heraus.

Schieben Sie die Verriegelung zur Seite.

Drehen Sie den Filter aus dem Staubbehälter

DJ68-00701J-05.indb 15 2014. 8. 28. �� 8:3316_ Pflege

Drücken Sie die abgebildete Taste.

Trennen Sie den Staubbehälter vom Gehäuse.

Reinigen Sie den Staubbehälter und das

Lassen Sie Staubbehälter und Gehäuse im

Schatten vollständig trocknen.

Setzen Sie den Filter durch drehen im

Uhrzeigersinn wieder ein.

2 VORSICHT DJ68-00701J-05.indb 16 2014. 8. 28. �� 8:33Pflege _17

04 pFLEGE REINIGEN DER FILTEREINHEIT

Entfernen Sie die Abdeckung des

Entnehmen Sie den Filter aus dem

Beseitigen Sie losen Staub durch

Schütteln des Filters, und waschen Sie ihn

Lassen Sie den Filter mehr als 12 Stunden

Setzen Sie den Filter in den Staubbehälter

Achten Sie darauf, dass der Filter vollständig getrocknet ist, bevor Sie ihn wieder in

das Gerät einsetzen. Lassen Sie ihn mindestens 12 Stunden lang trocknen.

Verwenden Sie den Filter nicht, wenn er feucht ist.

Ersetzen Sie die Filtereinheit, wenn sie beschädigt oder verformt ist.

Wenn der Filter nicht ordnungsgemäß eingesetzt ist, kann die Abdeckung des

Staubbehälters nicht geschlossen werden.

DJ68-00701J-05.indb 17 2014. 8. 28. �� 8:3318_ Pflege

REINIGEN DES RAUMLUFTFILTERS

Fassen Sie den Staubbehälter am Griff, und

ziehen Sie ihn nach oben heraus.

Ziehen Sie die Filtereinheit heraus.

Schütteln Sie die Filtereinheit zum Reinigen

Setzen Sie die Filtereinheit mit der

Halterung wieder in das Gehäuse des

• Die Filtereinheit kann von der

Halterung abgezogen und

ausgetauscht werden.

• Reinigen Sie den Raumluftfilter, wenn die Saugkraft deutlich immer weiter

abnimmt oder das Gerät sich stärker als normal erhitzt.

Hinweis: Die Filtereinheit ist nicht waschbar.

Tauschen Sie die Filtereinheit aus, wenn Ausschütteln allein das Problem nicht

• Es wird empfohlen, die Filtereinheit alle 6 Monate auszutauschen.

DJ68-00701J-05.indb 18 2014. 8. 28. �� 8:33Pflege _19

04 PFLEGE PFLEGE DER BÜRSTENAUFSÄTZE Zweistufenbürste

• Stellen Sie den Saughöhenhebel

entsprechend der Bodenbeschaffenheit

• Entfernen Sie Rückstände am Aufsatz

vollständig, wenn der Einlass verstopft ist.

Turbo-Kraftbürste (optional)

Durch häufiges Saugen von Haaren und Tierfell kann es passieren, dass die

Reinigungsleistung wegen der in der Lauftrommel eingefangenen Rückstände im Laufe der

Zeit zurückgeht. Reinigen Sie in diesem Fall vorsichtig die Lauftrommel.

DJ68-00701J-05.indb 19 2014. 8. 28. �� 8:3320_ Pflege

Entleeren des Staubbehälters der UV-Bürste (optional)

Wenn der Staubbehälter voll ist, können Sie

ihn mit Hilfe des Drehknaufs zum Entleeren

des Staubbehälters leeren.

Drehknauf zum Entleeren

• Im Betrieb wird das im Staubbehälter

befindliche Material zum Saugschlitten

• Wenn der Drehknauf zum Entleeren in

der Position steht, verringert sich die

Saugleistung des Geräts.

Reinigen der UV-Bürste (Reinigen der Lauftrommel) (optional)

Durch häufiges Saugen von Haaren

und Tierfell kann es passieren, dass die

Reinigungsleistung wegen der in der

Lauftrommel eingefangenen Rückstände im

Laufe der zurückgeht. Reinigen Sie in diesem

Fall vorsichtig die Lauftrommel.

DJ68-00701J-05.indb 20 2014. 8. 28. �� 8:33Pflege _21

04 PFLEGE Mini-Turbobürste (optional)

- Überprüfen der Bürstenrolle

Überprüfen Sie die Bürstenrolle, wenn

die Bürste mit Material verstopft ist

oder sich Schmutz angesammelt hat.

- Überprüfen des Riemens

Kontrollieren Sie den Riemen, um

sicherzustellen, dass er sich in gutem

Wenn der Riemen gebrochen oder

rissig ist, ersetzen Sie ihn entsprechend

den Anweisungen zum Austauschen

DJ68-00701J-05.indb 21 2014. 8. 28. �� 8:3322_ Fehlerbehebung

PROBLEM LÖSUNG Der Motor startet

• Überprüfen Sie Kabel, Stecker und Steckdose.

• Lassen Sie das Gerät abkühlen.

• Suchen Sie nach Verstopfungen, und entfernen Sie sie ggf.

• Überprüfen Sie den Einlass auf Verstopfungen, und entfernen

Das Gerät bricht den

Betrieb nach mehreren

• Ziehen Sie das Kabel 2 bis 3 m heraus, und drücken Sie die

Taste für die Kabelaufwicklung nach unten.

• Überprüfen Sie den Schlauch, und ersetzen Sie ihn ggf.

• Überprüfen Sie die Filter, und reinigen Sie sie ggf. wie in dieser

Bedienungsanleitung beschrieben. Wenn die Filter nicht mehr

verwendbar sind, ersetzen Sie sie durch neue.

• Überprüfen Sie die Filter. Reinigen Sie sie ggf. wie in dieser

Bedienungsanleitung beschrieben.

• Reduzieren Sie die Saugleistung.

• Können auch dann auftreten, wenn die Raumluft sehr trocken

Lüften Sie den Raum, damit die Luftfeuchtigkeit sich

Das Gerät entwickelt

• Zum Schutz des Motors wird beim Einschalten des Geräts eine

niedrige Drehzahl eingestellt.

Dies verursacht die lauten Geräusche beim Einschalten (bevor

sich der Motor stabilisiert) und ist keine Fehlfunktion des Geräts.

Dieses Gerät ist folgendermaßen zertifiziert:

Elektromagnetische Verträglichkeit: 2004/108/EEC Niederspannungsrichtlinie: 2006/95/EC DJ68-00701J-05.indb 22 2014. 8. 28. �� 8:33Produktblatt

Gemäß der delegierten Verordnung (EU) Nr. 665/2013 und 666/2013

E Leistungsklasse Staubsauger für

C F Leistungsklasse Staubsauger für

A G Staubemissionsklasse A H Lärmpegel (dBA) 78

I Bemessleistung (W)

J Typ Staubsauger zum allgemeinen Gebrauch

A Lieferant Samsung Electronics., Co. Ltd

B Modell SC08F70HQ SC08F70HR SC08F70HS SC08F70HV SC08F70HW C Energiesparklasse B D Jährlicher Energieverbrauch

E Leistungsklasse Staubsauger für

D F Leistungsklasse Staubsauger für

C G Staubemissionsklasse A H Lärmpegel (dBA) 80

I Bemessleistung (W)

J Typ Staubsauger zum allgemeinen Gebrauch

E Leistungsklasse Staubsauger für

C D F Leistungsklasse Staubsauger für

A C G Staubemissionsklasse A A H Lärmpegel (dBA) 76 76

I Bemessleistung (W)

J Typ Staubsauger zum allgemeinen Gebrauch

1) Jährlicher Energieverbrauch (kWh pro Jahr) basierend auf 50

Reinigungsvorgängen.

Der jährliche Energieverbrauch hängt von der Nutzungsweise des Gerätes ab.

2) Die Messung des Stromverbrauchs und der Leistung erfolgt auf Grundlage der in

EN 60312-1 und EN 60704 beschriebenen Methoden.

DJ68-00701J-05.indb 24 2014. 8. 28. �� 8:33Notizen

DJ68-00701J-05.indb 25 2014. 8. 28. �� 8:33Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben,

wenden Sie sich bitte an den Samsung-Kundendienst.

01805 - SAMSUNG(726-7864 € 0,14/Min)
