MANUALE UTENTE 22LED5500CT SCHAUB LORENZ

Misure di sicurezza.... 66

Fonte di alimentazione.... 66

Posizionamento della TV 66

Cavo di alimentazione e presa 66

Umidità e acqua.... 67

Ventilazione 67

Fonti di calore e fiamme 67

Volume cuffie 67

Installazione a parete (opzionale)...... 67

Schermo LCD 67

Pulizia 67

Informazioni per la tutela dell'ambiente 68

Informazioni per la riparazione 68

Accessori inclusi 68

TV - Caratteristiche 68

Interruttore & Funzionamento Controllo TV...... 69

Funzionamento con telecomando 69

Scelta ingresso 69

Cambio dei canali e di volume.... 69

Guardare la TV 69

Visualizzazione col telecomando.... 70

Installazione delle batterie nel telecomando...... 72

Collegare il cavo di alimentazione & Antenna / Cavo

/ Satellite....72

Accensione/Spegnimento 72

Accensione della TV 72

Spegnere la TV....72

Prima installazione 72

Installazione antenna....73

Installazione Cavo 73

Installazione satellite.... 73

Riproduzione multimediale trame ingresso USB .. 74

Menu Browser multimediale 74

Modifica delle dimensioni dell'immagine: Formati immagine 74

Utilizzo dell'elenco canali.... 75

Ordinazione dell'Elenco dei Canali 75

Caratteristiche e funzioni del menu 76

Caratteristiche e funzioni del menu 77

Caratteristiche e funzioni del menu 78

Guida programmazione elettronica (Electronic

Programme Guide - EPG) 79

Televideo 79

Aggiornamento software.... 79

Guida alla risoluzione dei problemi e suggerimenti 80

Modalit tipica monitor - PC 81

Formati di file supportati per la modalità USB ..... 82

Dettagli 82

Misure di sicurezza

Leggere interamente queste istruzioni prima di installare o mettere in funzione.

AVVERTENZA: Non consentire mai a persone (bambini compresi) con problemi fisici, sensoriali o mentali o sprovvisti della dovuta esperienza e/o conoscenza di usare il dispositivo elettrico senza essere sorvegliati!

I bambini potrebbero non identificare correttamente i pericoli! Ingoiare batterie può rivelarsi letale. Conservare le batterie fuori dalla portata dei bambini piccoli. Nel caso in cui una batteria venga ingoiata, rivolgersi immediatamente a un medico. Tenere le pellicole da imballaggio fuori dalla portata dei bambini. Rischio di soffocamento.

Fonte di alimentazione

La TV funziona con una tensione di rete di 220-240 • V AC, uscita 50 Hz.

- Avvertenza: Non lasciare la TV in standby o in funzione quando si esce da casa.

Posizionamento della TV

Per la ventilazione, lasciare uno spazio libero di almeno 10 cm tutto intorno alla TV.

Non bloccare le aperture di ventilazione.

Non posizionare la TV su superfici inclinate e poco • stabili: potrebbe scivolare.

- Per evitare danni alla TV, non posizionare oggetti sopra alla stessa.

Usare la TV solo con climi moderati.

Cavo di alimentazione e presa

Il cavo di alimentazione dovrebbe essere facilmente • accessibile. In caso di tempeste e temporali, o quando si va in vacanza, o ancora quando la TV non viene usata a lungo, scollegare il cavo di alimentazione dalla presa di corrente.

La spina di rete si usa per scollegare la TV dalla • rete elettrica e deve quindi rimanere facilmente raggiungibile.

- Non mettere l'apparecchio, un mobile, ecc., sul cavo di alimentazione, né schiacciare il cavo.

- Prendere il cavo per la presa, non scollegare la TV tirando il cavo di alimentazione.

Non toccare mai il cavo/la presa con le mani • bagnate: ciò potrebbe provocare un corto circuito o una scossa elettrica.

Non fare mai un nodo nel cavo né legarlo con • altri cavi. I cavi di alimentazione devono essere instradati

- in modo tale da non essere calpestati o schiacciati.

Un cavo/spina di alimentazione danneggiato può causare incendi o provocare scosse elettriche. Se danneggiato, deve essere sostituito, ma unicamente da personale qualificato.

Umidità e acqua

Non• servirsi del TV in luoghi umidi e bagnati (evitare il bagno, il lavello in cucina, e i pressi della lavatrice).

Non• esporre questa TV a pioggia o acqua; ciò potrebbe essere pericoloso.

Non• ponete oggetti pieni di acqua come vasi di fiori, in cima al TV. Tenere lontano da gocciolii e spruzzi.

Se un qualunque oggetto solido o liquido cade nel mobile, scollegare la TV e farla controllare da personale qualificato prima di farla funzionare ulteriormente.

Ventilazione

Le fessure e le aperture sulla TV sono destinate alla ventilazione e ad assicurare un funzionamento affidabile.

Per evitare il surriscaldamento, queste aperture non devono essere bloccate o ostruite in alcun modo.

Fonti di calore e fiamme

Non• esporre la TV alla luce solare diretta o ad altre sorgenti di calore.

L'apparecchio non deve essere • messo accanto a fiamme li fonti di calore intenso, come una stufa elettrica.

- Assicurarsi che nessuna fonte di fiamma viva, come candele accese, sia posta sulla TV.

Volume cuffie

- Il volume audio in eccesso da auricolari e cuffie può causare la perdita dell'udito - fare attenzione.

Installazione a parete (opzionale)

Per prevenire danni fisici, durante il montag parete del TV (se l'opzione è disponibile) procedere a fissare l'apparecchio saldamente, in accordo alle istruzioni di installazione.

Schermo LCD

Di tanto in tanto, alcuni pixel non attivi possono comparire sullo schermo in forma di punti fissi blu, verdi o rossi. Notare che ciò non ha effetti sulle prestazioni del prodotto.

Prestare attenzione a non graffiare lo schermo con le unghie o con altri oggetti rigidi.

Pulizia

• Prima di pulire, staccare il ricevitore dalla presa a parete.
• Non usare detergenti liquidi o spray. Usare un panno morbido e asciutto.

Informazioni per la tutela dell'ambiente

Questa televisione è progettata per consumare minore energia e salvaguardare l'ambiente. Grazie alla funzione di risparmio energetico della TV, non solo si protegge l'ambiente ma si risparmiano anche soldi pagando bollette meno salate. Per ridurre il consumo energetico, attenersi alla seguente procedura:

Sarà possibile servirsi della Modalità di Risparmio Energetico, ubicata nel menu Impostazioni Immagine. Impostando la Modalità di Risparmio Energetico su Eco, la TV passerà alla modalità di risparmio energetico e il suo livello di luminosità diminuirà fino a raggiungere un livello ottimale. Si prega di notare che alcune impostazioni immagine non potranno essere modificate quando la TV si trova in Modalità Risparmio Energetico.

Modalità di risparmio energetico

Impostando la Modalità di Risparmio Energetico su Picture Off, comparirà un messaggio a video e la retroilluminazione si spegnerà dopo 3 secondi. Premere qualsiasi tasto sul telecomando per attivare nuovamente l'immagine.

Quando la TV non viene usata, si prega di spegnerla scollegarla dalla presa di corrente. In tal modo, anche il consumo di energia verrà ridotto.

Quando non si usa la TV per un lungo periodo di tempo, scollegare la presa elettrica.

Consigliamo di attivare la Modalità di Risparmio Energetico per ridurre il consumo su base annua. Consigliamo inoltre di scollegare la TV dalla presa di corrente per risparmiare energia quando non viene usata.

Aiutateci a salvaguardare l'ambiente seguendo questi passaggi.

Informazioni per la riparazione

Per l'assistenza, si prega di rivolgersi al personale specializzato. La TV deve essere riparata unicamente da personale qualificato. Per ricevere maggiori informazioni in merito, rivolgersi al proprio rivenditore di zona, presso il quale è stata acquistata la TV.

Accessori inclusi

Telecomando

Batterie: 2 x AAA

Manuale di istruzioni

Cavo di collegamento AV laterale

TV - Caratteristiche

TV digitale/pienamente/satellite integrata (DVB-T/C/S-S2).

Connetto HDMI per video e audio digitali. •

Ingresso USB.

10000 programmi.

Sistema menu OSD.

Presa SCART per dispositivi esterni.

Sistema audio stereo.

Televideo, fastext, TOP text.

Collegamento cuffia.

Sistema programmazione automatica.

• Sintonizzazione manuale avanti e indietro.
• Spegnimento automatico dopo un massimo di sei ore.
• Timer spegnimento.
  o • Blocco bambini.
• Suono automatico in modalità mute quando non c'è trasmissione.
• Riproduzione NTSC.
• AVL (Automatic Volume Limiting – Limitazione Automatica Volume (Automatic Volume Limiting))
• PLL (Ricerca frequenza).
• Ingresso PC.
• Plug&Play per Windows 98, ME, 2000, XP, Vista, Windows 7.
• Modalità Giochi.
• Funzione Picture Off.

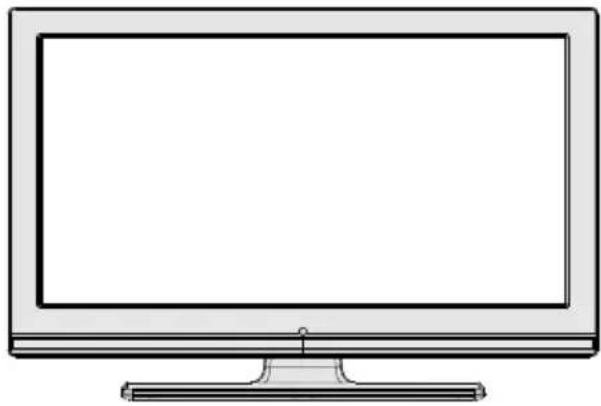

Guardare la TV

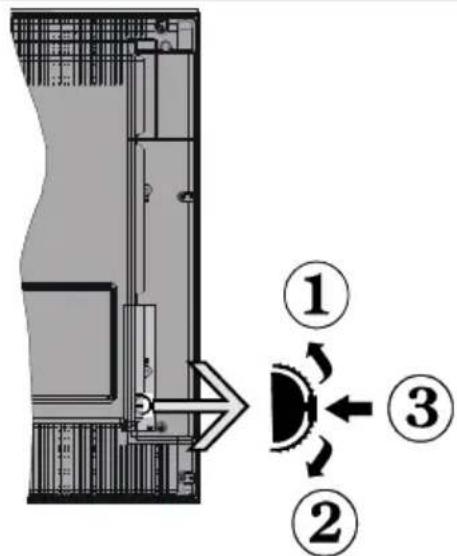

Interruttore & Funzionamento Controllo TV

1. Direzione Su
2. Direzione Giù
3. Programma/Volume / AV / Standby-Interruttore selezione On

è possibile spostare l'interruttore su o giù per modificare il volume. Se si desidera cambiare i canali, premere una volta al centro dell'interruttore (posizione 3) espostare verso l'alto o il basso. Se si preme nuovamente il centro dell'interruttore, viene visualizzata il messaggio OSD sorgente. Per selezionare la fonte desiderata, spostare l'interruttore in alto o in basso e rilasciare. Se si tiene premuto il centro dell'interruttore per alcuni secondi, la TV passerà in modo standby. L'OSD del menu principale non può essere visualizzato mediante i tasti di controllo.

Funzionamento con telecomando

Premere il tasto MENU sul telecomando per visualizzare la schermata del menu principale. Utilizzare il tasto sinistro o destro per selezionare una scheda del menu e premere OK per accedere. Utilizzare Sinistro / Destro / Su / Giù per impostare una voce. Premere RETURN o MENU per uscire da una schermata di menu.

Scelta ingresso

Una volta collegati sistemi esterni alla TV, è possibile passare a diverse fonti di ingresso. Premere il pulsante SOURCE sul telecomando consecutivamente per selezionare le varie sorgenti.

Cambio dei canali e di volume

È possibile cambiare il canale e regolare il volume utilizzando i tasti V+/- e P+/- sul telecomando.

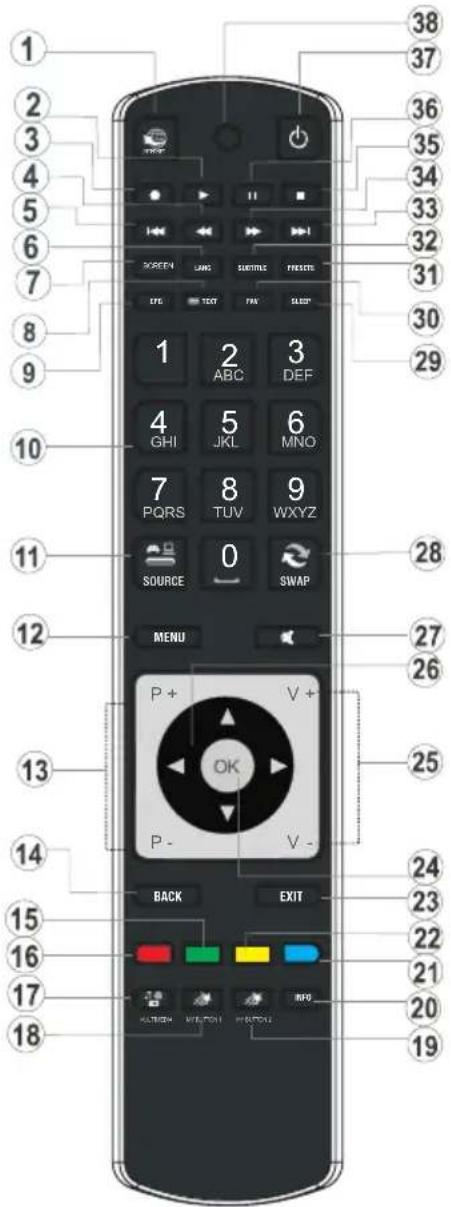

Visualizzazione col telecomando

Nessuna funzion1.

Riproduci (in Browser Multimediale)2.

Nessuna funzion3.

Riavvolgimento rapido (in modalità video 4.

Browser Multimedia)

Nessuna funzion5.

Mono/Stereo Dual I-II / Lingua corrente(*) 6.

Dimensioni immagine7.

Televideo / Mix8.

Guida elettronica ai programmi9.

Tasti numerici10.

AV / Fonte11.

Programma giù - Pagina su / Programma 13. precedente- Pagina giù.

Torna al capitolo precedente/Pagina Indice (in 14 modalità TXT)

Tasto verde15.

Tasto rosso16.

1. Pulsante personale 1 (**)

2. Pulsante personale 2 ( ^*** )

3. Info/ Rivela (in modalità Televideo)

4. Tasto blu

5. Tasto giallo

6. Esci

7. OK / Seleziona / Mantieni / (in modalità TXT)

8. Volume alto/basso

9. Tasti di navigazione.

10. Disattiva audio

11. Programma precedente

12. Timer spegnimento

13. Modalità Preferiti

14. Selezione modalità immagine

15. Sottotitoli On-Of/Sottotitoli (Modalità Browser Multimediale).

Nessuna funzion33.

1. Avanzamento veloce (in modalità video Browser Multimediale)

2. Arresta (in Browser Multimediale)

3. Pausa

4. Standby

5. Funzionamento Illumina di LED

(**) PULSANTE PERSONALE 1: Nella fonte, canale o collegamento desiderato, premere PULSANTE PERSONALE 1 per cinque secondi, fino a quando sulla schermata viene visualizzato "PULSANTE PERSONALE IMPORTATO". Il messaggio conferma che il PULSANTE PERSONALE è adesso associato alla funzione selezionata.

(***) PULSANTE PERSONALE 2: La funzione principale di questo pulsante è il cambio tra le trasmissioni DVB-T, DVB-C e DVB-S. Tuttavia, se si preme il PULSANTE PERSONALE 2 per cinque secondi, sarà possibile importare una finzione come descritto per il Pulsante Personale 1.

Se si esegue l'installazione per la prima volta, il PULSANTE PERSONALE 2 tornerà alla posizione predefinità, cambiando tra le trasmissioni DVB-T, DVB-C e DVB-S.

NOTA: La distanza di funzionamento è di circa 7 m.

ConnettoreTipoCaviDispositivo
	Collegamento Scart(nero)
	Connessione VGA(nero)
	Collegamento audioPC/YPbPr (laterale)	Cavodicollegamentolaterale Audio/Video(indotazione)
[2WKH]	Collegamento HDMI(nero)	[66BH]	[20ZD]
SPDIFF	Collegamento SPDIFF(nero)		[CTTA]
	Collegamento AVlaterale (laterale)
	Collegamento cuffie(laterale)
	Collegamento USB(laterale)		[00T2]
	CollegamentoCI (laterale)

NOTA: Collegare il cavo video tra la presa INGRESSO VIDEO della TV e la presa USCITA VIDEO del dispositivo.

Cfr illustrazioni qui sopra. | Collegare il cavo audio tra gli INGRESSI AUDIO della TV e l'USCITA AUDIO del dispositivo. | Se viene collegato un dispositivo esterno tramite la presa SCART, la TV passerà automaticamente in modalità AV mode. | Quando vengono ricevuti canali DTV (Mpeg4 H.264) o mentre ci si trova in modalità Media Browser, l'uscita non sarà disponibile tramite la presa scart. | Quando viene usato il kit di montaggio a parete (opzionale), consigliamo di collegare tutti i cavi sulla parte posteriore della TV prima di procedere con l'installazione a parete. | inserire o rimuovere il modulo CI solo quando la TV è SPENTA. Rimandiamo al manuale d'istruzioni del modulo per ulteriori dettagli sulle impostazioni. Sarà possibile usare l'ingresso VGA per collegare un dispositivo YPbPr. Per eseguire questa operazione sarà necessario munirsi di un cavo da YPbPr a PC (non in dotazione).

Installazione delle batterie nel telecomando

1. Sollevare il coperchio del lato posteriore del telecomando verso l'alto gentilmente.
2. Installare due batterie AAA. Verificare la corrispondenza delle estremità + e – delle batterie nel vano batteria (rispettare la polarità.
3. Sostituire la copertura.

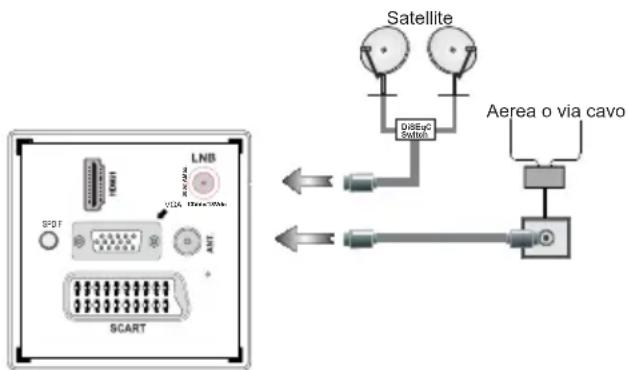

Collegare il cavo di alimentazione & Antenna / Cavo / Satellite

IMPORTANTE: L'apparecchio TV è progettato per funzionare con 220-240V CA, 50 Hz. Dopo aver tolto l'imballaggio, fare in modo che l'apparecchio TV raggiunga la temperatura ambiente prima di collegarlo all'alimentazione principale. Inserire il cavo di alimentazione alla presa della rete elettrica.

LNB VCA 1000000 SPDT SCART Satellite DSEye Switch Aerea o via cavo

Accensione/Spegnimento

Accensione della TV

Col cavo di alimentazione collegato alla presa di corrente, la TV si trova in modalità 'Standby'.

Per accendere la TV dalla modalità di standby è possibile:

Portare il tasto “ ” in posizione di modo che la TV entri in modalità standby. Il LED di standby si illumina.

Per accendere la TV dalla modalità di standby è possibile:

a. Premere il tasto “☐”, P+ / P- o un tasto numerico del telecomando.
b. Premere la parte centrale del pulsante “” sulla TV.

Con l'uno o l'altro metodo la TV si accenderà

Spegnere la TV

Premere il pulsante “sul telecomando o premere il pulsante standby ”, di modo che la TV passi in modalità standby.

Per spegnere completamente la TV, scollegare il cavo di alimentazione dalla presa di rete.

Note: Quando la TV viene messa in modalità standby, il LED di standby potrebbe lampeggiare per indicare che alcune funzioni, come ad esempio la Ricerca Standby, lo Scaricamento Over Air o il Timer sono attive. Il LED lampeggia anche quando si accende la TV dalla modalità standby.

Prima installazione

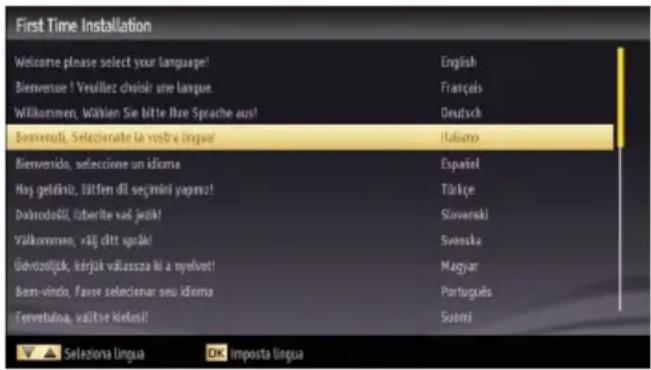

Quando viene accesa per la prima volta, compare il menu "selezione lingua". Il messaggio "Benvenuti, selezionare la lingua" (Welcome please select your language!") compare in tutte le lingue che si possono scegliere, in ordine alfabetico.

First Time Installation Welcome please select your language! Blenvenue ! Veuillez choisir une langue. Wilkommen, Wählen Sie bitte Ihre Sprache aus! Besvenuti, Selectivate la vosté lingua! Bienvenido, seleccione un idioma Hos getéliniz, lüften di seçimini yapınz! Doubrodoil, überite val jesik! Välkonemen, välj ditt språk! üdvozoljuk, kérjuk vallassza ki i nyelve! Bem-vindo, favor seleccionar seu idierna Fervetulna, vaïtse körtesil! English Françés Deutsch Italiano Españel Türkçe Slovenski Svenska Magyar Português Suomi Selezione Lingua OK Imposta lingua

Premere il pulsante “” o “” per evidenziare la lingua richiesta, premere il pulsante OK per selezionare. “Prima installazione” compare. Usare “<” o “” per impostare il paese richiesto, quindi premere il pulsante “” per selezionare Tipo di ricerca (opzionale).

Utilizzare “<” o “>” per impostare il tipo di ricerca desiderato. I tipi di ricerca disponibili sono digitale e analogico, solo digitale e solo analogico.

Dopo l'impostazione, premere “√” per selezionare Lingua televideo. Utilizzare “<” o “> per impostare Lingua televideo desiderata. Sarà possibile impostare Ricerca Criptata su (Sì) se si desidera eseguire la ricerca delle stazioni codificate.

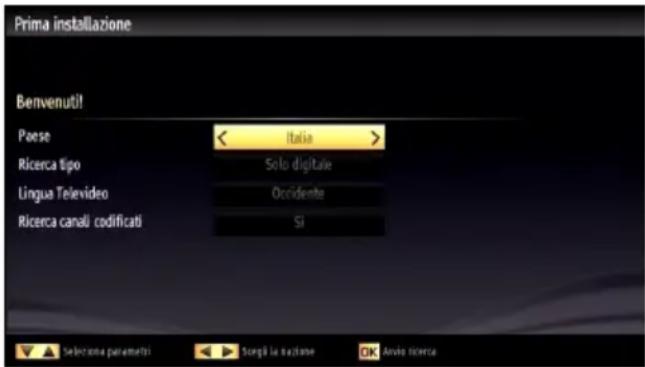

Prima installazione Benvenutil Paese Italia Ricerca tipo Solo digitale Lingua Televideo Occidente Ricerca canali codificati Si Selectiona parametri Sergli la nazione Anvio ricerca

Premere il tasto OK sul telecomando per continuare e il seguente messaggio verrà visualizzato sulla schermata.

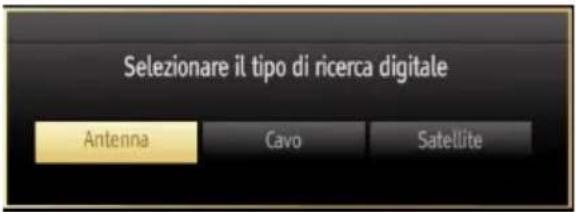

Selezionare il tipo di ricerca digitale Antenna Cavo Satellite

Sarà necessario selezionare un tipo di ricerca per cercare e salvare le trasmissioni dalla sorgente desiderata.

Installazione antenna

Se dalla schermataTipo di ricercaviene selezionata ANTENNA(Aerial), la TV digitale ricercherà trasmissioni TV in formato digitale terrestre.

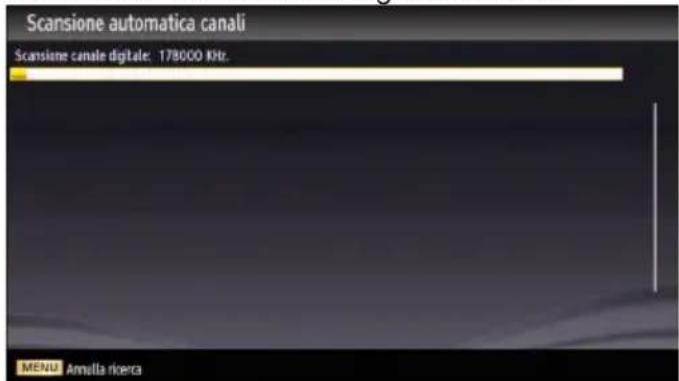

Scansione automatica canali Scansione canale digitale: 178000 KHz. MENU Amulla ricerca

NOTA: È possibile premere il tasto MENU per allare.

Dopo che tutte le stazioni disponibili sono state salvate sullo schermo verrà visualizzato un Elenco dei Canali. Per ordinare i canali, conformemente a LCN(^*) , selezionare “Si”, quindi premere OK.

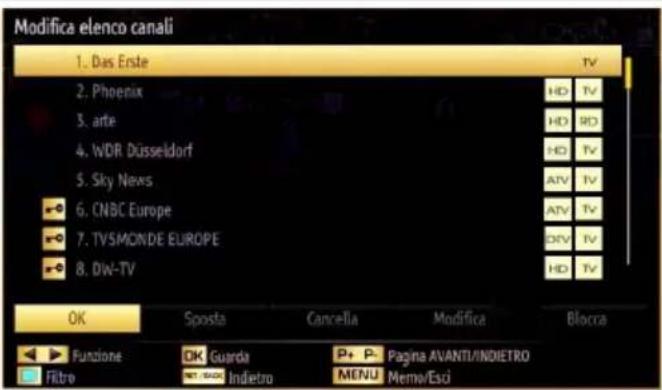

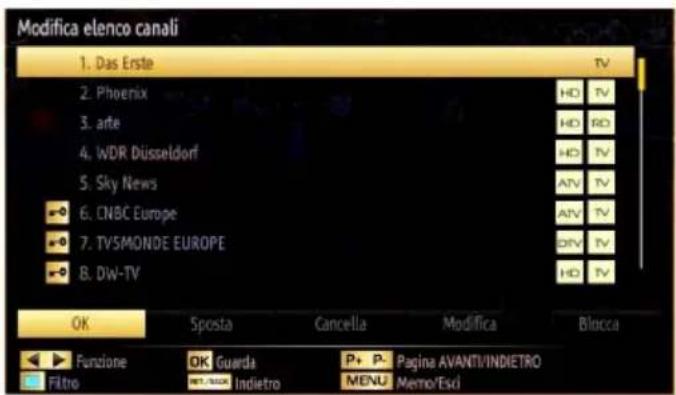

Modifica elenco canali 1. Das Erste 2. Phoenix 3. arte 4. WDR Düsseldorf 5. Sky News 6. CNBC Europe 7. TV5MONDE EUROPE 8. DW-TV OK Sposta Cancelia Modifica Blanca Funzione OK Guarda P+ P- Pagina AVANTI/INDIETRO Filtro Hi Spain Indietro MENU Memo/Esci

PremereOKper uscire dall'elenco dei canali e guardare la TV.

(*) LCN è il sistema Logical Channel Number che organizza le trasmissioni disponibili con una sequenza di canali riconoscibile.

Installazione Cavo

Selezionando l'opzione CABLE e premere il tasto OK sul telecomando per continuare; sullo schermo compare il seguente messaggio:

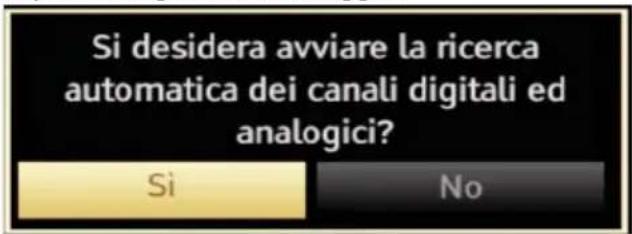

Si desidera avviare la ricerca automatica dei canali digitali ed analogici? Sì No

Per continuare selezionare SI e premere OK. Per annullare l'operazione selezionare NO e premere OK.

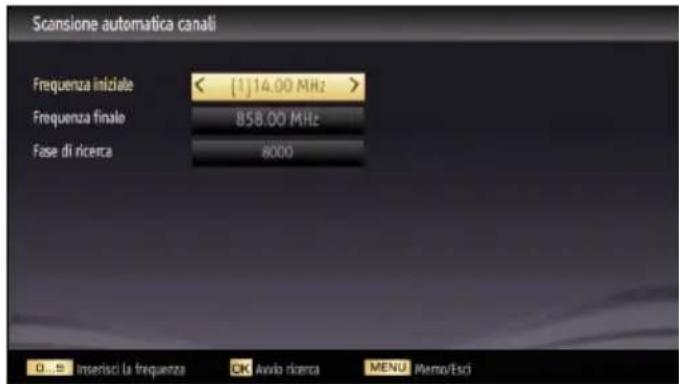

Scansione automatica canali Frequenza iniziale < [1] 14.00 MHz > Frequenza finale 858.00 MHz Fase di ricerca 8000 0... Insertisci la frequenza OK Avvio ricerca MENU Memo/Esci

Da questa schermata è possibile scegliere le gamme di frequenza. Per evidenziare una riga, utilizzare “^” oppure“” il tasto.

È possibile inserire la gamma di frequenza manualmente servendosi del tastierino numerico sul telecomando.

Impostare Avvia e Arresta frequenza utilizzando i tasti numerici del telecomando.

Dopo aver eseguito questa operazione è possibile impostare l'Intervallo di ricerca su 8.000 KHz oppure 1.000 KHz.

Se viene selezionato 1.000 KHz, la TV eseguirà il processo di ricerca in modo dettagliato. La durata della ricerca aumenterà di conseguenza. Alla fine, premere il tasto OK per avviare la ricerca automatica. La TV cercherà e salverà tutte le informazioni disponibili.

Installazione satellite

Selezionando l'opzione Satellite dalla schermata Tipo di Ricerca, sarà possibile impostare un satellite e guardare canali satellitari. Quando viene selezionata l'installazione Satellite, compare il menu Tipo antenna.

Esistono tre tipi di selezione antenna. Sarà possibile selezionare il Tipo di antenna come Diretto, Unicable o DiSEqC servendosi dei pulsanti “<” o “”.

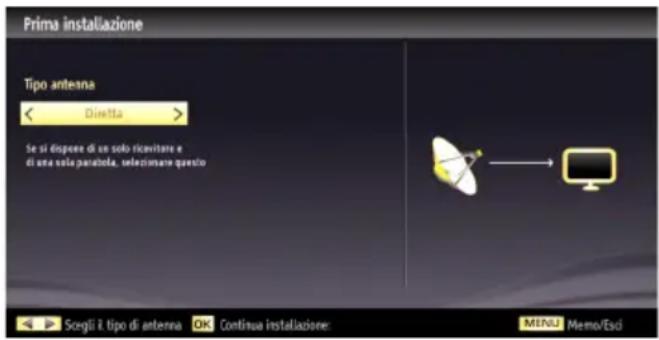

Prima installazione Tipo antenna < Diretta > Se si dispone di un solo ricervitare e di una sola parabola, selezionari questo Scagli il tipo di antenna OK Continua installazione: MINIJ Memo/Esci

Diretto: Nel caso in cui si disponga di un ricevitore dire e di una parabola, selezionare questo tipo di antenna. Dopo aver selezionato Diretto, comparirà un'altra schermata menu. Selezionare un satellite disponibile premere OK per eseguire la scansione dei servizi.

Unicable: Nel caso in cui si disponga di ricevitori multipli e di un sistema unicable, selezionare questo tipo di antenna. Premere OK per continuare. Configurare le impostazioni attenendosi alle istruzioni a video. Premere OK per eseguire la ricerca dei servizi.

Interruttore DiSEqC: Nel caso in cui si disponga di più parabole satellitari e di un DiSEqC, selezionare questo tipo di antenna. Dopo aver selezionato interruttore DiSEqC, comparirà un'altra schermata menu. Sara possibile impostare quattro opzioni DiSEqC (ove presente). Premere il tasto VERDE per eseguire una ricerca di tutti i satelliti o il tasto GIALLO per eseguire una scansione unicamente sul satellite evidenziato. Se si seleziona un'opzione DiSEqC, verrà visualizzata la schermata Tipo ricerca. Selezionare un'opzione e continuare.

Saranno disponibili le seguenti opzioni:

Avvia ricerca regolare: Esegue una ricerca su tutta la banda.

Cerca elenco servizi Astra: Esegue la ricerca in accordo con l'elenco dei servizi Astra.

Elenco predefinito: Esegue la ricerca in accordo con l'elenco dei canali preimpostati.

Per salvare e uscire premere il tasto OK.

Riproduzione multimediale trame ingresso USB

È possibile collegare una unità di disco rigida esterna oppure uno stick di memoria USB alla TV usando gli ingressi USB della TV. Questa funzione consente di riprodurre i file memorizzati in una unità USB. 2.5" e 3.5" (hdd con alimentatore esterno), sono supportate le unità disco rigido esterne.

IMPORTANTE! Occorre eseguire una copia di backup dei file prima di effettuare qualsiasi colle alla TV per evitare l'eventuale perdita di dati. Si noti che il produttore non è in alcun modo responsabile di eventuali danni o perdite di dati. È possibile che

alcuni tipi di dispositivi USB (come ad esempio i Lettori MP3) o unità di memoria USB/stick di memoria non siano compatibili con questa TV. La TV supporta la formattazione dischi FAT32 e NTFS. Nota: mentre si formatta una unità disco rigida USB da un 1TB (Tera Byte) o superiore, si potrebbero verificare problemi con il processo di formattazione.

Il collegamento e lo scollegamento rapidi di dispositivi USB è un'operazione molto rischiosa. Si consiglia di non collegare e scollegare rapidamente il dispositivo. Questa operazione potrebbe causare danni tali lettore USB e al dispositivo USB. Non estrarre il modulo USB in fase di riproduzione di un file.

È possibile riprodurre file fotografici, musicali e filmati archiviati in un disco USB collegando il disco alla TV e utilizzando la schermata del browser multimediale. A tal fine, procedere come segue: Collegare un disco USB agli appositi ingressi posti al lato della TV.

Sarà possibile collegare due dispositivi USB alla TV. Nel caso in cui entrambi i dispositivi USB contengano musica, immagini o file video, l'OSD di selezione USB verrà visualizzato a video. Il primo dispositivo USB collegato si chiamerà USB Drive 1. Selezionare un dispositivo usando “^” o “” e premere OK.

Premere il tasto MENU e selezionare la scheda del browser multimediale utilizzando i tasti sinistro/destro e OK. Verrà visualizzata la schermata del Browser Multimediale principale. È possibile visualizzare il contenuto correlato selezionando la scheda Video, Musica o Immagine. Seguire le indicazioni dei tasti sotto ciascun menu della schermata per le funzioni di riproduzione multimediale.

Mediante la finestra di dialogo Impostazioni, è possibile impostare le preferenze di Browser media.

Modifica delle dimensioni dell'immagine: Formati immagine

È possibile guardare i programmi in diversi formati immagine, a seconda della trasmissione che viene ricevuta. È possibile modificate il formato (dimensioni immagine) della TV per visualizzare l'immagine in diverse modalità zoom. Premere ripetutamente il tasto SCREEN per modificare le dimensioni dell'immagine. Sarà possibile spostare questa schermata in alto o in basso usando i pulsanti “” o “” mentre ci si trova in 14:9 Zoom, Cinema o Subtitle.

Utilizzo dell'elenco canali

Modifica elenco canali 1. Das Erste 2. Phoenix 3. arte 4. WDR Düsseldorf 5. Sky News 6. CNBC Europe 7. TVSMONDE EUROPE 8. DW-TV OK Sposta Cancelia Modifica Blocca Funzione OK Guarda P+ P- Pagina AVANTI/INDIETRO Fibre NET-SIGN Indietro MENU Memo/Esci

La TV ordina tutte le stazioni salvate nell'Elenco dei Canali. è possibile modificare questo elenco dei canali, impostare i canali preferiti o le stazioni attive da elencare servendosi delle opzioni Elenco Canali. Premere il tasto MENU per visualizzare il menu principale. Selezionare l'opzione Elenco Canali usando il tasto Sinistra o Destra. Premere OK per visualizzare i contenuti del menu. Selezionare "Modifica Elenco Canali" per gestire tutti i canali salvati. Utilizzare i tasti Su o Giù e OK per selezionare Modifica Elenco Canali. Premere il tasto Su o Giù per selezionare il canale che verrà elaborato. Premere il tasto Sinistra o Destra per selezionare una funzione del menu Elenco Canali. Utilizzare i tasti P+/P- per spostarsi in su o in giù di una pagina. Premere il tasto MENU per uscire.

Ordinazione dell'Elenco dei Canali

È possibile selezionare le trasmissioni da elencare nell'elenco dei canali. Per visualizzare tipi specifici di trasmissione, sarà necessario usare l'impostazione Elenco Canali Attivi. Selezionare l'Elenco Canali Attivi dal menu Elenco Canali utilizzando il tasto "o "". Premere il tasto OK per continuare. Sarà possibile selezionare un tipo di rete dall'elenco usando "<" o " >" e OK.

Caratteristiche e funzioni del menu

Indice del menu Immagine
Modalità	Per le proprie esigenze di visualizzazione, si può impostare la relativa opzione di modalità (Mode). Immagine può essere impostata su una di queste opzioni: Cinema, Gioco, Dinamico e Naturale.
Contrasto	imposta i valori di luminosità e buio dello schermo.
Luminosità	imposta il valore di luminosità per lo schermo.
Nitidezza	imposta il valore di nitidezza per gli oggetti visualizzati sullo schermo.
Colore	Imposta il valore del colore, regolazione dei colori.
Modalità di risparmio energetico	Modalità di Risparmio Energetico su Eco, Picture Off e Disattivato. Per ulteriori informazioni sulla modalità Eco, consultare la sezione “Informazioni per la tutela dell’ambiente” del presente manuale.
Retroilluminazione (opzionale):	Questa impostazione controlla il livello di retroilluminazione è può essere impostata su Massimo, Minimo, Medio ed Eco (). se la modalità eco è attiva, la funzione della luce di sfondo non sarà inattiva. La retroilluminazione non può essere attivata in modalità VGA o Media Browser o se la modalità immagine è impostata come Gioco.
Riduzione rumore	In caso di segnale di trasmissione debole e immagine disturbata, usare l’impostazione “Riduzione del rumore” per ridurre l’inconveniente. La modalità Riduzione del Rumore può essere impostata su una di queste opzioni: “Bassa, Media, Alta o Off”.
Impostazioni avanzate
Contrasto dinamico:	Sarà possibile variare il contrasto modificando la funzione di contrasto dinamico. Il contrasto dinamico può essere impostato su una di queste opzioni: “Bassa, Media, Alta o Off” (Low, Medium, High o Off).
Temp. colore	imposta la tonalità del colore desiderata.
Zoom immagine	Zoom Immagine: imposta le dimensioni dell’immagine su Auto,16:9, Sottotitoli,14:9, 14:9 Zoom, 4:3 o Cinema
HDMI True Black (opzionale)	Quando si guarda da una sorgente HDMI, la funzione sarà visibile nel menu Impostazioni Immagine. Sarà possibile usare questa funzione per migliorare l’oscurità dell’immagine.
Modalità film (opzionale)	I film sono registrati in un numero diverso di fotogrammi per secondo rispetto ai normali programmi televisivi. Attivare questa funzione quando si guardano i film per vedere chiaramente le scene di movimento veloci.
Tonalità pelle:	Regolare la tonalità pelle desiderata.
Cambio Colore	regola la tonalità del colore desiderata.
Guadagno RGB	Per modificare le impostazioni premere OK: È possibile configurare I valori di temperature colore utilizzando la funzione di Guadagno RGB.
Reset	ripristina le impostazioni immagine ai livelli predefiniti di fabbrica.
Posizionamento automatico (in modalità PC)	ottimizza il display in modo automatico. Premere OK per ottimizzare.
Posizionamento H (in modalità PC)	Questo comando sposta l’immagine orizzontalmente sul lato destro o sinistro dello schermo.
Posizionamento V (in modalità PC)	Questa voce sposta l’immagine verticalmente verso la parte superiore o inferiore dello schermo.
Dot Clock (in modalità PC)	Le regolazioni Dot Clock correggono l’interfaccia che compare come una banda verticale in presentazioni a punti continui, come fogli di lavoro o paragrafi o testi in caratteri più piccoli.
Fase (in modalità PC)	A seconda della risoluzione e della frequenza di ricerca che si inserisce nell’apparecchio TV, è possibile vedere sullo schermo un’immagine offuscata o disturbata. In tal caso, è possibile utilizzare questa voce per avere un’immagine chiara, provando e rettificando.
Mentre ci si trova in modalità VGA (PC), alcune opzioni del menu Immagine non saranno disponibili. Invece, le impostazioni della modalità VGA saranno aggiunte alle Impostazioni Immagine mentre ci si trova in modalità PC.

Caratteristiche e funzioni del menu

Indice menu Audio
Volume	Regola il livello del volume.
Equalizzatore	Nel menu equalizzatore, le modalità possono essere “Musica”, “Film”, “Voce”, “Normale”, “Classica” e “Utente”. Premere il tasto MENU per ritornare al menu precedente. Le impostazioni del menu equalizzatore possono essere cambiate manualmente solo quando la “Modalità Equalizzatore” è impostata su “Utente”.
Bilanciamento	Questa impostazione si usa per enfatizzare il bilanciamento dell’altoparlante sinistro o destro.
Cuffie	imposta il volume della cuffia.
Modalità suono	è possibile selezionare la modalità MONO, STEREO, DUAL-I o DUAL-II, solo se il canale selezionato è predisposto per quella modalità.
AVL	la funzione Limitazione automatica volume (Automatic Volume Limiting (AVL) regola il suono per ottenere il livello di produzione fissa tr (per esempio gli spot pubblicitari tendono ad avere un audio più alto dei programmi).
Dynamic Bass (Opzionale)	Attiva o disattiva il Dynamic Bass.
Uscita digitale	imposta il tipo di audio in uscita.
Installa e Sintonizza contenuti del menu
Ricerca automatica dei canali (Retune - Risintonizzazione)	Visualizza le opzioni di sintonizzazione automaticaAntenna digitale: Ricerca e salva le stazioni antenna DVB.Cavo digitale: Ricerca e salva le stazioni cavo DVB.Analogico: ricerca e salva le stazioni analogiche.Antenna digitale & analogica: Ricerca e salva le stazioni antenna DVB.Cavo digitale & analogico: Ricerca e salva le stazioni antenna DVB.Satellite: ricerca e salva le stazioni digitali.
Ricerca manuale dei canali	Questa funzione può essere usata per l’inserimento manuale di trasmissioni.
Ricerca canali di rete	Ricerca i canali collegati nel sistema di trasmissione.
Sintonizzazione Fine analogica	È possibile utilizzare questa impostazione per la sintonizzazione dei canali automatici. Questa funzione non è disponibile se non sono salvati canali analogici.
Prima installazione	Rileva tutti i canali memorizzati e le impostazioni, reimposta la TV sulle impostazioni di fabbrica e avvia la prima installazione. Sarà possibile atteners alle istruzioni nella sezione Installazione iniziale per ulteriori informazioni su questo processo.

Caratteristiche e funzioni del menu

Indice menu Impostazioni
Accesso condizionato	controlla i moduli di accesso condizionato se disponibili.
Scegliere lingua	configura le impostazioni della lingua.
Genitori	configura le impostazioni parentali.
Timer	imposta i timer per i programmi selezionati.
Data/Ora	imposta la data e l'ora.Note:* La TV recupera le informazioni sull'ora dalla trasmissione. L'ora corretta sarà disponibile sulle impostazioni Data/Ora, se le informazioni sull'ora vengono fornite dalla trasmissione.Se la TV si trova in modalità nessun canale, sarà possibile modificare le informazioni di data ora. Tuttavia, nel caso in cui sia presente un canale, sarà possibile modificare unicamente "Time Settings Mode" e se è impostato su Manuale, sarà attivata la Zona Oraria.* Se la TV viene portata in modalità standby e accesa in seguito senza trasmissioni disponibili, le informazioni orarie non verranno aggiornate. Se c'è una trasmissione presente, tuttavia le informazioni verranno assunte dalla trasmissione. In altre parole, le informazioni orarie saranno disponibili nel seguente ordine di priorità: la TV cerca per la prima volta le informazioni orarie nella trasmissione, poi secondo le preferenze utente e da ultimo nel televideo.
Sorgenti	attiva o disattiva le opzioni sorgente selezionate.
Impostazioni satellite	configura le impostazioni del satellite.
Altre impostazioni: visualizza altre opzioni di impostazione della TV.
Timeout menu	modifica la durata di timeout per le schermate del menu.
Ricerca criptata	Quando questa impostazione è attiva, il processo di ricerca localizzerà anche i canali criptati.Se viene impostata su Off, i canali criptati non verranno trovati mentre ci si trova in modalità di ricerca automatica o manuale.
Sfondo blu	Attiva o disattiva il sistema di sfondo blu quando il segnale è debole o assente.
Aggiornamento software	Usare questa impostazione per assicurare che la TV disponga sempre di informazioni aggiornate. Per garantire un funzionamento corretto, accertarsi che la TV sia impostata in modalità standby.
Versione applicazione	Visualizza la versione dell'applicazione.
Audiolesi	Se la trasmittente consente segnali speciali riguardo l'audio, si può regolare questa impostazione su On per ricevere questi segnali.
Descrizione Audio	La descrizione audio fa riferimento a una traccia audio aggiuntiva per le persone non vedent e ipovedenti che si servono di supporti multimediali visivi, compresi spettacoli televisivi e film. È possibile servirsi di questa funzione solo se l'emittente supporta la presenza di una traccia narrativa aggiuntiva.
Spegnimento TV automatico	È possibile impostare il valore di spegnimento della funzione di spegnimento. Dopo che questo valore viene raggiunto, o dopo che la TV non è stata usata per un po' di tempo, si spegnerà.
Tasto Biss	Biss è un sistema di codifica del segnale satellitare usato per alcuni broadcast. Per inserire la chiave BISS in un broadcast, è possibile usare l'impostazione Chiave Biss del menu Altre impostazioni. Evidenziare Chiave Biss e premere Ok per inserire le chiavi nel broadca desiderato.
Ricerca Standby (opzionale)	Se si imposta la Ricerca Standby (Standby Search) su Off, questa funzione non sarà disponibile. Per utilizzare la Ricerca Standby si consiglia di verificare che l'opzione Standby Search sia impostata su On. Nel caso in cui la Standby ricerca sia impostata su ON, quando la TV si trova in modalità standby verranno cercate le trasmissioni disponibili. Nel caso in cui la TV localizzi trasmissioni nuove o mancanti, verrà visualizzato un menu a video che chiede se eseguire o meno queste modifiche. Channel list will be updated and changed after this process. Please activate Standby Search setting in order to enable your TV for automatically updating the broadcast frequency of the broadcaster, broadcast definition and similar changes.

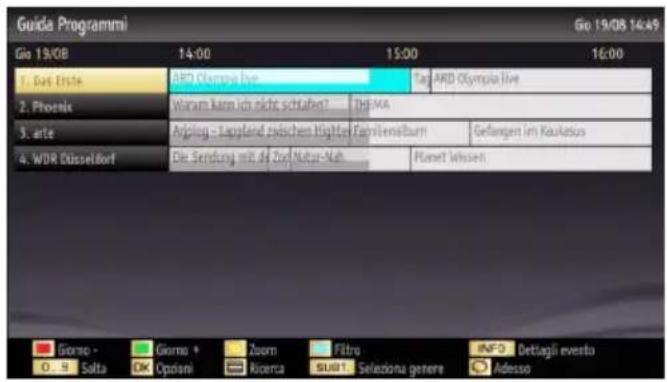

Guida programmazione elettronica (Electronic Programme Guide - EPG)

Alcuni canali, ma non tutti, inviano informazioni sugli eventi correnti e successivi. Premere il tasto EPG per visualizzare il menu EPG.

Tasto ROSSO: Gorno precedente.

Tasto VERDE: Giorno succ.

Tasto GIALLO: Ingrandisce il programma selezionato.

Tasto BLU - Giorno successivo: visualizza le opzioni di filtraggio.

BLU: visualizza le opzioni di filtraggio.

Opzioni programma

Nel Menu EPG, premere il tasto OK per accedere al menu Opzioni Evento.

Seleziona canale

Nel menu EPG, utilizzando questa opzione, è possibile cambiare il canale selezionato.

Televideo

“Teletext / Mix: Attiva la modalità televideo quando è premuto una volta. Premere di nuovo per posizionare la schermata televideo sul programma (mix). Premere nuovamente il tasto per uscire dalla modalità televideo.

"RETURN" – Indice: Seleziona la pagina dell'indice del televideo.

"INFO" – Mostra: Mostra informazioni nascoste (per esempio soluzioni di giochi).

"OK" Fermo: Ferma una pagina quando serve. Premere di nuovo per riprendere.

“◀”/“▶” Pagine sub-codice: Seleziona le pagine di sub-codice se disponibili, quando il televideo è attivo.

P+ / P- e numeri (0-9): Premere per selezionare una pagina.

Note: La maggior parte delle stazioni TV usano il codice 100 per le pagine dell'indice.

L'apparecchio TV supporta i sistemi FASTEXT e TOP text. Quando questi sistemi sono disponibili, le pagine sono divise per gruppi o argomenti. Quando ?disponibile il sistema FASTEXT, le sezioni della pagina del televideo sono codificate a colore e possono essere selezionate premendo i tasti colorati. Premere il tasto colorato corrispondente alle proprie richieste. Compaiono le scritte colorate che mostrano quali tasti colorati usare quando ?presente la trasmissione TOP text. Premendo "▼" o "▲" i comandi richiederanno la pagina successiva o precedente rispettivamente.

Televideo digitale (ove disponibile)

- Premere il tasto 📄". Compaiono le informazioni del televideo digitale. Usare i tasti colorati i tasti colorati, i tasti cursore e il tasto OK.

Il metodo di funzionamento può variare a seconda del contenuto del televideo digitale. Seguire le istruzioni sullo schermo del televideo digitale.

Premendo il tasto “☐” la TV torna alla trasmissione televisiva.

Aggiornamento software

La TV è in grado di trovare e aggiornare il software sui canali di trasmissione. Per la ricerca di canali di trasmissione, la TV cerca i canali disponibili salvati nelle impostazioni. Quindi, prima di eseguire la ricerca di aggiornamenti software si consiglia di eseguire una ricerca automatica e avvisare tutti i canali disponibili.

1) Ricerca aggiornamento software tramite interfaccia utente

• È possibile controllare manualmente la presenza di nuovi aggiornamenti software per la propria TV.
• Basterà accedere al proprio menu principa Scegliere Impostazioni e selezionare il menu Altre Impostazioni. Dal menu Altre Impostazioni, accedere alla sezione Aggiornamento Software, quindi premere il tasto OK per aprire il menu Opzioni di Aggiornamento.

• Dal menu Opzioni Aggiornamento, selezionare Cerca aggiornamenti, quindi premere il tasto OK.

- Nel caso in cui vengano trovati nuovi aggiornamenti, ne viene avviato lo scaricamento. Un barra di progresso indica lo stato di avanzamento del download. Al termine del download viene visualizzato un messaggio di errore che invita a riavviare e attivare il nuovo software. Premere OK per continuare con la procedura di riavvio.

2) Ricerca di background e modalità aggiornamento

- Mentre la TV è collegata a internet, in background viene eseguita una ricerca di aggiornamenti software critici. Nel caso in cui venga trovato un aggiornamento

importante, questo sarà scaricato senza nessuna interferenza per l'utente. Al termine del download viene visualizzato un messaggio di errore che invita a riavviare e attivare il nuovo software. Premere OK per continuare con la procedura di riavvio.

3) Ricerca 3.AM e modalità aggiornamento

- Nel caso in cui sia attivato il menu Automatica in Opzioni di Aggiornamento, la TV si attiva alle ore 03:00 e ricerca canali di trasmissione per nuovi aggiornamenti software Nel caso in cui venga trovato e scaricato nuovo software, alla prossima accensione la TV si aprirà con una nuova versione software.

Nota sull'operazione di riavvio: Il riavvio è l'ultima fase dell'operazione di aggiornamento del software se il downloadi di un nuovo software è stato effettuato correttamente. In fase di riavvio la TV esegue le ultime finalizzazioni. Durante la sequenza di riavvio il pannello dell'elettricità è chiuso e il pannello anteriore indica l'attività quando lampeggia. Dopo 5 minuti la TV si riavvia con il nuovo software installato.

- Nel caso in cui la TV non si riavvii scollegare l'alimentazione per 10 minuti e collegare nuovamente. La TV dovrebbe riavviarsi in modo sicuro con il nuovo software. Nel caso in cui la TV non funzioni ancora, eseguire nuovamente le operazioni di scollegamento e collegamento. Nel caso in cui ancora la TV non funzioni consigliamo di rivolgersi al personale di assistenza per risolvere il problema.

Attenzione: Mentre il LED lampeggia in fase di riavvio non scollegare la TV dalla presa di corrente. Questa operazione potrebbe provocare danni irreparabili alla TV che potranno essere riparati solo dal personale di assistenza.

Guida alla risoluzione dei problemi e suggerimenti

Persistenza dell'immagine - ghosting

Notare che può presentarsi l'effetto fantasma se si visualizza un'immagine persistente (immagine fissa Ricerca) La persistenza dell'immagine della TV LED può scomparire dopo breve tempo. Provare a spegnere la TV per un po'. Per evitarlo, non lasciare lo schermo con immagine ferma per lunghi periodi.

Nessuna accensione

Nel caso in cui la TV non sia alimentata, verificare che il cavo di alimentazione sia collegato alla corrente.

Immagine di qualità scadente

1. E' stato selezionato il sistema TV corretto?
2. L'apparecchio TV o l'antenna della casa sono situati troppo vicino a dotazioni audio senza messa a terra o a luci al neon, ecc.?3. Montagne o palazzi alti possono inizi are uno sdoppiamento delle immagini o delle ombre attorno all'immagine. A volte è possibile migliorare la qualità dell'immagine modificando direzione dell'antenna. L'immagine o il televideo sono irriconoscibili?
3. Controllare se è stata inserita la frequenza corretta.
4. Eseguire nuovamente la sintonizzazione dei canali.
5. La qualità dell'immagine può risultare scadente quando vi sono due apparecchiature contemporaneamente collegate al televisore. In tal caso, scollegare una delle dispositivi.

Nessuna immagine

1. La comparsa del messaggio "Nessuna Immagine" (No Picture) indica che la TV non riceve alcuna trasmissione. Sono stati selezionati i tasti giusti sul telecomando? Provare ancora una volta. Assicurarsi di aver selezionato la fonte di ingresso corretta.
2. L'antenna è stata collegata in modo corretto?
3. Gli spinotti sono inseriti a fondo nella presa per antenna?
4. Il cavo dell'antenna è danneggiato?
5. Sono state usate le spine giuste per collegare l'antenna?
6. In caso di dubbio, contattare il rivenditore.

Nessun suono

1. È stato disattivato l'audio della TV? Per annullare, premere il pulsante "XX" o aumentare il livello del volume.
2. L'audio viene emesso solo da un altoparlante. Il bilanciamento è impostato solo ad un estremo? Vedere il Menu Suono.

Telecomando - non funziona

L'apparecchio TV non risponde più al telecomando. Le batterie potrebbero essere scariche - sarà possibile usare i comandi della TV. (* possibile solo se questi ultimi non sono bloccati dal controllo genitori).

Sorgenti di ingresso - non è stato possibile effettuare la selezione

1. Se non è possibile selezionare una fonte di ingresso è possibile che non sia collegato alcun dispositivo.
2. Controllare i cavi AV e le connessioni se si è cercato di collegare un dispositivo.

Prodotto su licenza dei Laboratori Dolby. RICONOSCIMENTO DEL MARCHIO

"Dolby" e il simbolo a doppia D sono marchi registrati di Dolby Laboratories.

DOLBY.

DIGITAL PLUS

Informazioni per gli utenti sullo smaltimento di dispositivi e batterie usati

[solo Unione Europea]

Questi simboli indicano che l'apparecchiatura non deve essere smaltita insieme ai normali domestici. Se si desidera procedere allo smaltimento del prodotto o della batteria, cercare i sistemi o le strutture di raccolta disponibili per garantirne un opportuno riciclo.

Avviso: La dicitura Pb posta al di sotto del simbolo delle batterie indica che queste contengono piombo.

La tabella che segue illustra alcune delle modalità di visualizzazione tipiche del video. La TV potrebbe non supportare tutte le risoluzioni. La TV supporta una risoluzione massima di 1920x1080.

Indice	Risoluzione	Frequenza
1	640x350p 60	Hz
2	640x400p 60	Hz
3	1024x768 60	Hz
4	1280x768 60	Hz
5	1360x768 60	Hz
6	720x400 60	Hz
7	800x600 56	Hz
8	800x600 60	Hz
9	1024x768 60	Hz
10	1024x768 66	Hz
11	1280x768 60	Hz
12rifiutt	1360x768 60	Hz
13	1280x1024 60	Hz
14	1280x960 60	Hz
15	1280x1024 60	Hz
16	1400x1050 60	Hz
17	1920x1080 60	Hz
18	1600x1200 60	Hz

Dettagli

TRASMISSIONE TV

INDICATORE DI CANALE

OSD

INGRESSO ANTENNA RF

75 Ohm (non bilanciato)

TENSIONE OPERATIVA

220-240V CA 50 Hz

AUDIO

profondità x larghezza x altezza (senza piedistallo):

35 × 530× 340

Peso (kg): 4,25

Formati di file supportati per la modalità USB

Media	Estensione file	Formato		Consigli
		Video	Ingressi	(Risoluzione massima / bit rate)
Film	.mpg .mpeg	MPEG1,2	MPEG Layer 1/2/3	MAX 1920x1080 @ 30P 20Mbit/sec
	.dat	MPEG1,2	MPEG2
	.vob	MPEG2
	.mkv	H.264, MPEG1,2,4	EAC3/ AC3
	.mp4	MPEG4Xvid 1.00,Xvid 1.01, Xvid 1.02, Xvid 1.03,Xvid 1.10-beta1/2H.264	PCM/MP3
	.avi	MPEG2, MPEG4
		Xvid 1.00,Xvid 1.01, Xvid 1.02, Xvid 1.03,Xvid 1.10-beta1/2H.264	PCM
Musica	.mp3	-	MPEG 1 Layer 1 /2 (MP3)	32Kbps ~ 320Kbps(Bit rate)32KHz ~ 48KHz(Sampling rate)
Foto	.jpg .jpeg	JPEG Baseline	-	max WxH = 15360x8640 4147200bytes
	.	JPEG Progressivo	-	max WxH = 9600x6400 3840000bytes
	.bmp	-	-	max WxH = 9600x6400 3840000bytes
Sottotitoli	.sub .srt	-	-	-

CE
