MANUALE UTENTE LFD 11M132 EU HOTPOINT

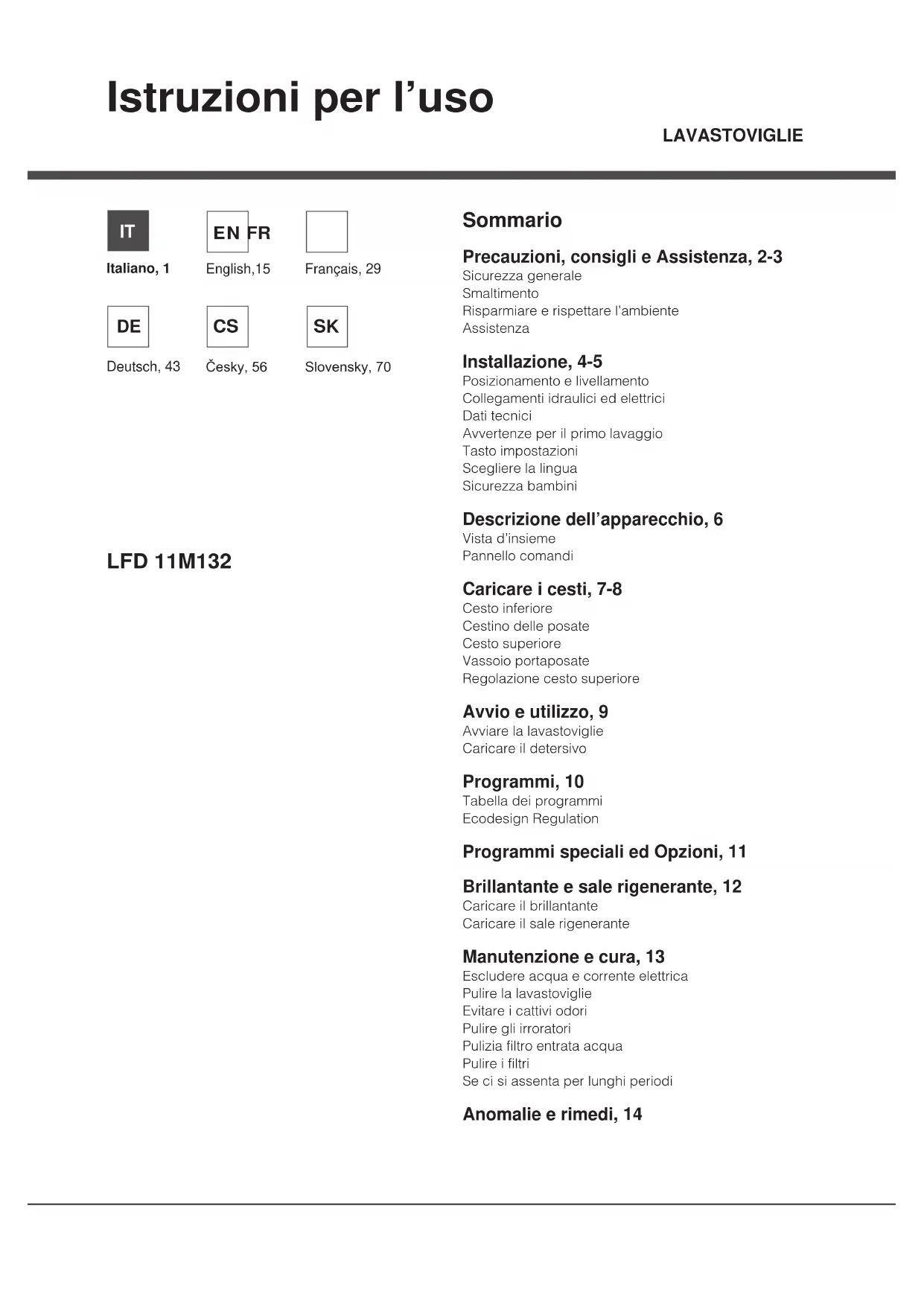

Istruzioni per l’uso

LAVASTOVIGLIE Sommario

Precauzioni, consigli e Assistenza, 2-3

Risparmiare e rispettare l’ambiente

Posizionamento e livellamento

Collegamenti idraulici ed elettrici

Avvertenze per il primo lavaggio

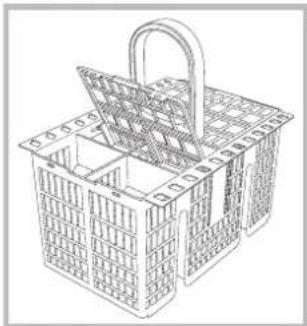

Cestino delle posate

Regolazione cesto superiore

Avviare la lavastoviglie

Caricare il detersivo

Tabella dei programmi

Ecodesign Regulation

Programmi speciali ed Opzioni, 11

Brillantante e sale rigenerante, 12

Caricare il brillantante

Caricare il sale rigenerante

Manutenzione e cura, 13

Escludere acqua e corrente elettrica

Pulire la lavastoviglie

Evitare i cattivi odori

Pulire gli irroratori

Pulizia filtro entrata acqua

Se ci si assenta per lunghi periodi

IT Precauzioni, consigli e

L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di

sicurezza e devono essere lette attentamente.

È importante conservare questo libretto per

poterlo consultare in ogni momento. In caso di

vendita, di cessione o di trasloco, assicurarsi che

resti insieme all’apparecchio.

Leggere attentamente le istruzioni: ci sono

importanti informazioni sull’installazione, sull’uso

Questo apparecchio è progettato per l’uso

domestico o per applicazioni simili, ad esempio:

- aree adibite a cucina per il personale in negozi,

uffici ed altri ambienti di lavoro;

- utilizzo da parte di clienti in hotel, motel ed altri

ambienti di tipo residenziale;

- bed and breakfast.

• Questoelettrodomesticononpuò venire

usato da persone (bambini compresi) con

ridotte capacità fisiche, sensoriali o mentali,

o mancanza di esperienza e conoscenza, a

meno che non venga loro fornita supervisione

o istruzioni riguardanti l’uso da una persona

responsabile della loro sicurezza.

• Ènecessaria lasupervisione diun adulto

per evitare che i bambini giochino con

• L’apparecchiodeveessereusatoperillavaggio

delle stoviglie a uso domestico, solo da persone

adulte e secondo le istruzioni riportate in questo

• L’apparecchio non va installatoall’aperto,

nemmeno se lo spazio è riparato, perché è

molto pericoloso lasciarlo esposto a pioggia e

• Nontoccarelalavastoviglieapiedinudi.

tirando il cavo, bensì afferrando la spina.

• Ènecessariochiudereilrubinettodell’acqua

e staccare la spina dalla presa della corrente

prima di effettuare operazioni di pulizia e

• Incasodiguasto,innessuncasoaccedereai

meccanismi interni per tentare una riparazione.

• Nonappoggiarsiosedersisullaportaaperta:

l’apparecchio potrebbe ribaltarsi.

•Laportanondeveesseretenutanellaposizione

apertaperchèpuòrappresentareilpericolodi

• Tenereildetersivoeilbrillantantefuoridalla

portata dei bambini.

• Gliimballagginonsonogiocattoliperbambini.

• Smaltimentodel materialedi imballaggio:

attenersi alle norme locali, così gli imballaggi

potranno essere riutilizzati.

• Ladirettiva Europea2012/19/EU suirifiuti di

apparecchiature elettriche ed elettroniche

(RAEE), prevede che gli elettrodomestici non

debbano essere smaltiti nel normale flusso dei

rifiutisolidi urbani.Gli apparecchi dismessi

devono essere raccolti separatamente per

ottimizzare il tasso di recupero e riciclaggio

dei materiali che li compongono e impedire

potenziali danni per la salute e l’ambiente. Il

simbolo del cestino barrato è riportato su tutti

i prodotti per ricordare gli obblighi di raccolta

Per ulteriori informazioni, sulla corretta

dismissione degli elettrodomestici, i detentori

potranno rivolgersi al servizio pubblico preposto

Risparmiare e rispettare l’ambiente

Risparmiare acqua ed energia

• Avviarelalavastovigliesoloapienocarico.In

attesa che la macchina sia piena, prevenire

i cattivi odoricon ilciclo Ammollo

stoviglie e al grado di sporco consultando la

Tabelladeiprogrammi:

- per stoviglie normalmente sporche utilizzare il

programmaEco,chegarantiscebassiconsumi

energetici e di acqua.

- se il carico è ridotto attivare l’opzione Mezzo

(vediAvvioeutilizzo).

• Seilpropriocontrattodierogazionedell’energia

elettrica prevede fasce orarie di risparmio

energetico, effettuare i lavaggi negli orari a

tariffa ridotta. L’opzione Partenza Ritardata

(vediAvvioeutilizzo)

puòaiutareaorganizzare

i lavaggi in tal senso.IT

* Presente solo su alcuni modelli.

Detersivi senza fosfati, senza cloro

• Siconsigliavivamentediusareidetersivisenza

fosfati e senza cloro che sono i più indicati per

la tutela dell’ambiente.

• Glienzimisviluppanoun’azioneparticolarmente

efficacecontemperatureprossimeai50°C,

per cui con i detersivi con enzimi si possono

impostare lavaggi a basse temperature e

ottenere gli stessi risultati che si avrebbero a

•Dosarebeneildetersivoinbasealleindicazioni

del produttore, alla durezza dell’acqua, al

grado di sporco e alla quantità di stoviglie per

evitare sprechi. Pur biodegradabili, i detersivi

contengono elementi che alterano l’equilibrio

Prima di contattare l’Assistenza: • Verificaresel’anomaliapuòessererisoltadasoli (vedi

. • Riavviareilprogrammapercontrollaresel’inconvenienteè stato ovviato.• Incasonegativo,contattare il Servizio AssistenzaTecnicaAutorizzato.Non ricorrere mai a tecnici non autorizzati.Comunicare:• iltipodianomalia;• ilmodellodellamacchina(Mod.);• ilnumerodiserie(S/N).Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio (vediDescrizionedell’apparecchio).

Assistenza Attiva 7 giorni su 7 Senasce ilbisogno diintervento chiamareil NumeroUnicoNazionale199.199.199*. UnoperatoresaràacompletadisposizioneperfissareunappuntamentoconCentroAssistenzaTecnicoautorizzatopiù vicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. * Alcostodi14,25centesimidiEuroalminuto(ivainclusa)dal Lun.alVen.dalle08:00alle18:30,ilSab.dalle08:00alle13:00edi5,58centesimidiEuroalminuto(ivainclusa)dalLun.alVen.dalle18:30alle08:00,ilSab.dalle13:00alle08:00eigiornifestivi, per chi chiama dal telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. Assistenza4

IT In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Posizionamento e livellamento 1.Disimballarel’apparecchioecontrollarechenonabbiasubìtodanniduranteiltrasporto.Sefossedanneggiatononcollegarloe contattare il rivenditore.2.Sistemare la lavastoviglie facendo aderire i fianchi o loschienaleaimobiliadiacentioallaparete.L’apparecchiopuòanche essere incassato sotto a un piano di lavoro continuo* (vedi foglio di Montaggio)

. 3.Posizionarelalavastovigliesuunpavimentopianoerigido.Compensare le irregolarità svitando o avvitando i piedinianteriorifinchél’apparecchiononsiaorizzontale.Unaccuratolivellamento dà stabilità ed evita vibrazioni, rumori e spostamenti. 4*. Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a boccaesagonaleapertura8mm.,girandoinsensoorarioperaumentare l’altezza e in senso antiorario per diminuirla. (vedere

foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato.La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.L’apparecchio deve essere collegato alla rete di distribuzione dell’acqua utilizzando tubi nuovi.Nonriutilizzareivecchitubi.I tubi di carico e di scarico dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione. Collegamento del tubo di carico dell’acqua • Aunapresad’acquafredda:avvitarebeneiltubodicaricoaunrubinettoconboccafilettatada3/4gas;primadiavvitare,far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.• Aunapresad’acquacalda:nelcasodiimpiantocentralizzatoditermosifoni, la lavastoviglie può essere alimentata conacqua calda di rete purché non superi la temperatura di 60°C.Avvitareiltuboalrubinettocomedescrittoperlapresad’acqua fredda.Selalunghezzadeltubodicaricononèsufficiente,rivolgersia un negozio specializzato o a un tecnico autorizzato (vedi

. La pressione dell’acqua deve essere compresa nei valori riportatidallatabellaDatitecnici (vedi a lato)

. Fare attenzione che nel tubo non ci siano né pieghe né strozzature. Collegamento del tubo di scarico dell’acqua Collegareiltubodiscarico,senzapiegarlo,aunacondutturadiscaricocondiametrominimodi4cm.Iltubodiscaricodeveessereadun’altezzacompresatra40e80cm.dalpavimentoopianod’appoggiodellalavastoviglie(A).Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino, rimuovere il tappo di plastica (B). Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie:- è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno.Alcunimodellisonodotatidiundispositivosupplementaredi sicurezza New Acqua Stop*, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: • lapresaabbialamessaaterraesiaanormadilegge;• lapresasiaingradodisopportareilcaricomassimodipotenzadella macchina, indicato nella targhetta caratteristiche sulla controporta

(vedicapitoloDescrizionedellalavastoviglie); • latensionedialimentazionesiacompresaneivaloriindicatinella targhetta caratteristiche sulla controporta;• lapresasiacompatibileconlaspinadell’apparecchio.Incasocontrario richiedere la sostituzione della spina a un tecnico autorizzato (vediAssistenza) ; non usare prolunghe o prese multiple.Adapparecchioinstallato,ilcavodialimentazioneelettricae la presa della corrente devono essere facilmente raggiungibili.Il cavo non deve subire piegature o compressioni.Seil cavo di alimentazione è danneggiato, deve esseresostituitodalcostruttoreodalsuoServiziodiAssistenzaTecnica,in modo da prevenire ogni rischio. (VediAssistenza)

Avvertenze per il primo lavaggio Dopol’installazione,immediatamenteprimadelprimolavaggio,riempire completamente d’acqua il serbatoio del sale e solo dopoaggiungerecirca1Kgdisale (vedi capitolo Brillantante e

sale rigenerante) :ènormalechel’acquatrabocchi.Selezionareil livello di durezza dell’acqua (vedi tabella capitolo Brillantante

e sale rigenerante) .Dopo il caricamento del sale la spiaMANCANZASALE* si spegne.Ilmancato riempimento del contenitore del sale, puòprovocare il danneggiamento del dolcificatore dell’acqua e dell’elemento riscaldante.Il pannello comandi è dotato di sistema “Touch Control”; una leggera pressione delle dita sui simboli attiva il comando.La macchina, è dotata di segnali acustici/toni (secondo il

modello d lavastoviglie ) che avvisano dell’avvenuto comando: accensione, fine ciclo ecc.. I simboli/spie/led luminosi presenti sul pannello comandi/display, possono variare di colore, pulsare o essere a luce fissa. (secondo il modello di lavastoviglie)

. Il display, visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio/asciugatura, al tempo residuo, alla temperatura ecc... ecc... Prima accensione

Tasto IMPOSTAZIONI Questo tasto permette la selezione di: visualizzazione logo, volume toni/segnali acustici, sceltadella lingua, regolazione brillantante, regolazione durezza dell’acqua, blocco tasti. Scegliere la lingua AccenderelamacchinaconiltastoON/OFF,sceglierelalinguadesiderata, utilizzando i tasti indicati dalle frecce. (la lingua impostata dalla fabbrica è l’Inglese) PremereiltastocorrispondenteaOKperconfermarelascelta.PremereiltastocorrispondenteaESCperuscireoattenderealcuni secondi. Sicurezza bambini E’possibileinserireilbloccotastisiaall’accensionedella macchina, sia a ciclo avviato con il tasto “Lucchetto”. Un’ulteriorepressionedisabilitatalefunzione.ConiltastoIMPOSTAZIONI,entrarenelmenù;èpossibiledecidere l’inserimento in automatico del blocco tasti, che si attiveràdopo10/30secondidall’iniziodelprogramma. Dati Tecnici DimensioniLarghezza cm. 60Altezza cm. 85Profondità cm. 60 Capacità 14 coperti standardPressione acqua alimentazione0,05 ÷ 1MPa (0,5 ÷ 10 bar)7,25 – 145 psiTensione di alimentazionevedi targhetta caratteristichePotenza totale assorbitavedi targhetta caratteristicheFusibile vedi targhetta caratteristicheQuesta apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-97/17/EC (Etichettatura)-2012/19/EU (RAEE)L’Aziendadeclinaogniresponsabilitàqualoraquestenormenon vengano rispettate. Striscia anticondensa* Dopoaverincassatolalavastoviglieaprirelaportaeincollarela striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa. * Presente solo su alcuni modelli.6

*** Solosuimodelliadincassototale* Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

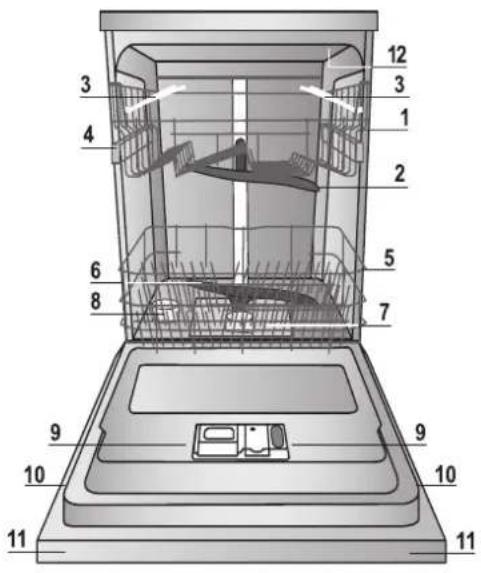

1. Cestellosuperiore

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestelloinferiore

6. Irroratore inferiore

10. Targhettacaratteristiche

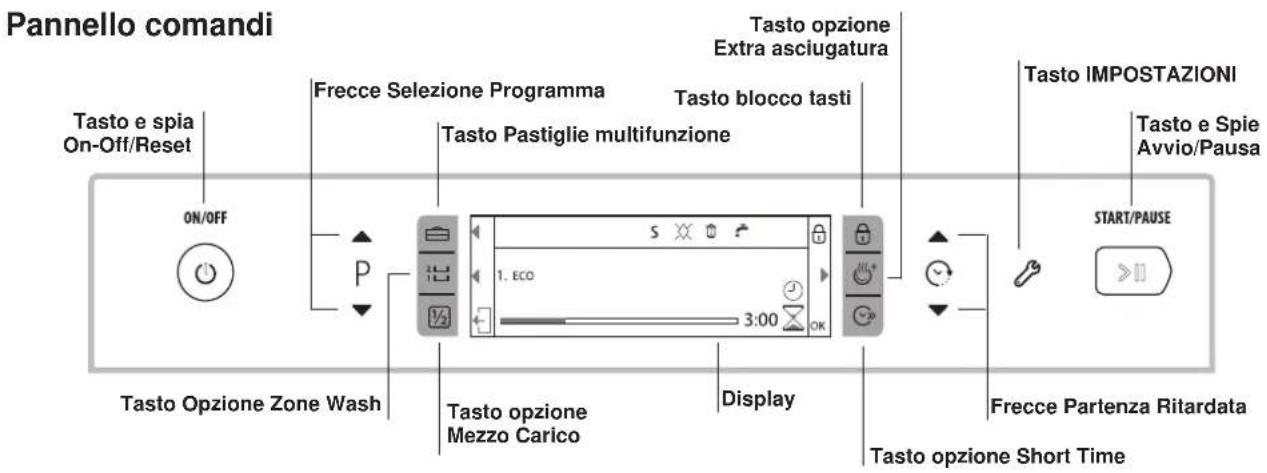

11. Pannello comandi***

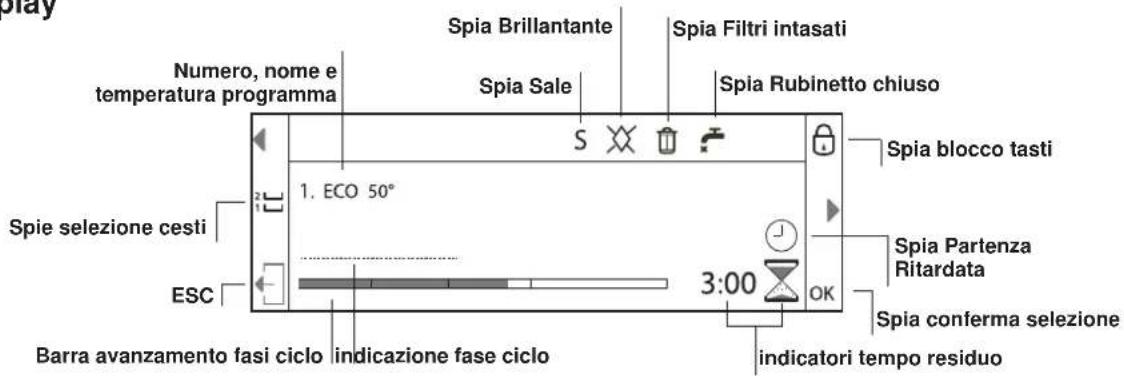

Display Spia Partenza RitardataSpia Filtri intasatiSpia Rubinetto chiusoSpia blocco tastiSpia conferma selezione ESC Spie selezione cestiSpia SaleSpia Brillantanteindicatori tempo residuoBarra avanzamento fasi ciclo indicazione fase ciclo Numero, nome e temperatura programma Pannello comandi Tasto e Spie Avvio/PausaTasto e spiaOn-Off/ResetTasto Opzione Zone WashFrecce Partenza RitardataFrecce Selezione Programma Tasto opzione Mezzo CaricoDisplayTasto blocco tastiTasto opzione Extra asciugaturaTasto opzione Short TimeTasto IMPOSTAZIONITasto Pastiglie multifunzioneIT

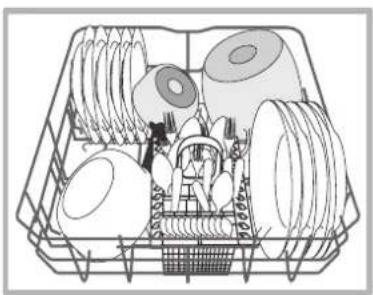

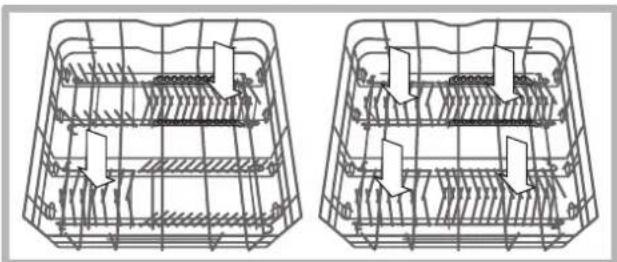

Suggerimenti Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e i contenitori dei liquidi rimasti. Non è necessario un risciacquo preventivo sotto acqua corrente.Sistemarelestoviglieinmodochesianobenfermeenonsiribaltino, i contenitori siano disposti con l’apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all’acqua di raggiungere tutte le superfici e di defluire.Fate attenzione che coperchi, manici, padelle e vassoi non impediscanolarotazionedegli irroratori. Disporre gli oggettipiccoli nel cestino delle posate.Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiormente le gocce d’ acqua e quindi il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramica o acciaio.Glioggettileggeri(comeirecipientiinplastica)devonoesserepreferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.Dopoavercaricato, assicurarsi che gli irroratori ruotinoliberamente. Cesto inferiore Ilcesto inferiore può contenere pentole, coperchi,piatti,insalatiere, posate ecc... Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto.E’consigliabile disporre le stoviglie molto sporchenel cestoinferiore poichè in questo settore i getti d’acqua sono più energici e permettono di ottenere migliori prestazioni di lavaggio. Alcunimodellidilavastoviglie,dispongonodisettorireclinabili*, gli stessi si possono usare in posizione verticale per lasistemazione dei piatti oppure in posizione orizzontale(abbassati) per poter caricare più agevolmente pentole einsalatiere. Cestino delle posate Il cestino delle posate è munito di griglie superiori per una miglioredisposizionedelle stesse. Deve essere posizionatosolo nella parte anteriore del cesto inferiore.I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso ilbasso o sistemati sulle ribaltine del cesto superiore in posizioneorizzontale. Cesto superiore Caricarestovigliedelicateeleggere:bicchieri,tazze,piattini,insalatiere basse. Alcunimodellidilavastoviglie,dispongonodisettorireclinabili*, utilizzabili in posizione verticale per sistemare piattini da thè o dessert o abbassati per caricare ciotole e contenitori per alimenti. *Presente solo in alcuni modelli e variabili per numero e posizione.8

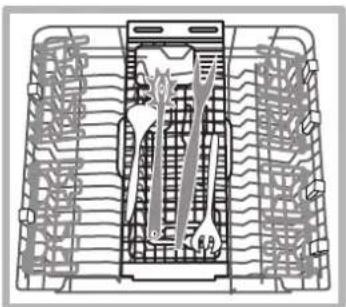

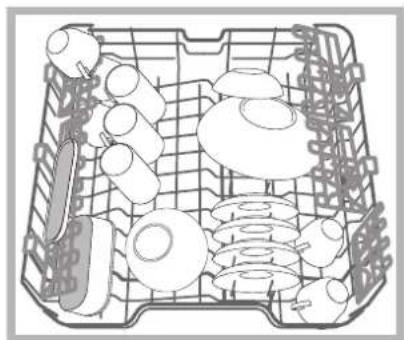

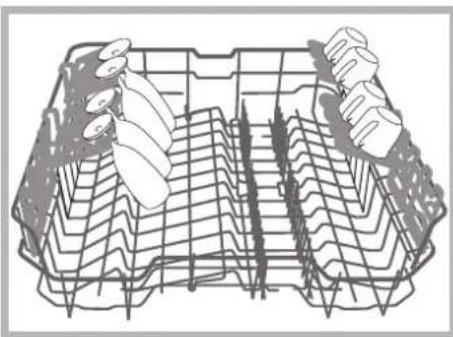

IT Regolare l’altezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.E’ preferibile regolare l’altezza del cesto superiore a CESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.SeilcestoèdotatodiLift-Up* (vedi figura) , sollevare il cesto afferrandolo ai lati e muovere verso l’alto. Per tornare nella posizione bassa, premere le leve (A) ai lati del cesto ed accompagnare la discesa verso il basso. Stoviglie non idonee • Posateestovigliedilegno.• Bicchieridecoratidelicati,stovigliediartigianatoartisticoedi antiquariato. Le loro decorazioni non sono resistenti.• Partiinmaterialesinteticononresistentiallatemperatura.• Stovigliedirameestagno.• Stoviglie sporche di cenere, cera, grasso lubrificante oinchiostro.Le decorazioni su vetro, i pezzi di alluminio e argento durante il lavaggio possono tendere a cambiare colore ed a sbiancarsi. Anchealcunitipidivetro(peres.oggettidicristallo)dopomoltilavaggi possono diventare opachi. Danni al vetro ed alle stoviglie

Cause: •Tipodivetroeprocedimentodiproduzionedelvetro.•Composizionechimicadeldetersivo.•Temperaturadell’acquadelprogrammadirisciacquo. Consiglio: •Utilizzaresolobicchierieporcellanagarantitidalproduttorecome resistenti al lavaggio in lavastoviglie.•Usaredetersivodelicatoperstoviglie.•Estrarrebicchierieposatedallalavastovigliealpiùprestopossibile dopo la fine del programma.Il cesto superiore è regolabile in altezza a seconda della necessità: in posizione alta quando nel cesto inferiore si vogliono sistemare stoviglie ingombranti; in posizione bassa, in modo da sfruttare gli spazi delle ribaltine o dei reclinabili creando più spazio verso l’alto. Ribaltine a posizione variabile Le ribaltine laterali sono posizionabili su tre altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto.I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole. Vassoio portaposate* Alcunimodellidilavastovigliesonodotatidiunvassoioscorrevolechepuòessereutilizzatopercontenereposatediservizio o tazze di piccole dimensioni. Per migliori prestazionidi lavaggio, evitare di caricare sotto al vassoio stoviglieingombranti. * Presente solo su alcuni modelli.IT

* Presente solo su alcuni modelli.

Avviare la lavastoviglie 1.Aprireilrubinettodell’acqua.2.PremereiltastoON-OFF:ildisplayelespiesulpannellocomandi si illuminano.3.Aprirelaportaedosareildetersivo (vedi caricare il detersivo). 4.Caricareicesti (vediCaricareicesti) e chiudere la porta.5.Selezionareil programma, in base alle stoviglie e al lorogrado di sporco (vedi tabella dei programmi) premendo i tasti di selezione programma.6.Selezionareleopzionidilavaggio* (vedi a lato). 7.AvviarepremendoiltastoAvvio/Pausa: 8.Allafinedelprogramma,ildisplayvisualizzaCiclo terminato. Spegnerel’apparecchiopremendoiltastoON-OFF,chiudereilrubinetto dell’acqua e staccare la spina dalla presa di corrente.9.Aspettarealcuniminutiprimaditoglierelestoviglie,perevitarediscottarsi.Scaricareicestelliiniziandodaquelloinferiore.- Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolungato, la macchina si spegne automaticamente. PROGRAMMI AUTO*:alcuni modelli di lavastoviglie sono dotatidiunparticolaresensorechepuòvalutareilgradodisporco e impostare il lavaggio più efficiente ed economico. LaduratadeprogrammiAutopotràvariareperl’interventodelsensore. Modificare un programma in corso Sesiè selezionatoun programmasbagliatoèpossibilemodificarlo, purché appena iniziato: a lavaggio avviato, per cambiare ciclo di lavaggio spegnere la macchina con una pressioneprolungata del tasto ON/OFF/Reset, riaccenderlacon lo stesso tasto e selezionare nuovamente programma e opzioni desiderati. Aggiungere altre stoviglie PremereiltastoAvvio/Pausa,ildisplayvisualizzaPAUSA.Aprirela porta facendo attenzione alla fuoriuscita di vapore e inserire lestoviglie.PremereiltastoAvvio/Pausa:ilcicloriprende.Seèimpostatalapartenzaritardata,allafinedelcontoallarovescia, il ciclo di lavaggio non partirà ma rimarrà in stato di Pausa.PremendoiltastoAvvio/Pausapermetterelamacchinainpausa, si interrompe il programma.Inquestafasenonsipuòcambiareilprogramma. Interruzioni accidentali Seduranteillavaggiosiaprelaporta,ildisplayvisualizzalafrase CHIUDI LA PORTA, o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce. Caricare il detersivo

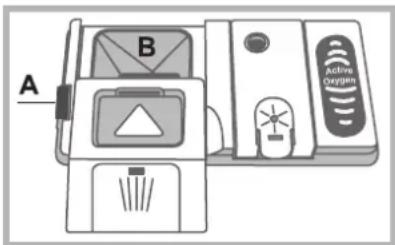

Il buon risultato del lavaggio dipende anche dal

corretto dosaggio del detersivo, eccedendo non si

lava in modo più efficace e si inquina l’ambiente. A seconda del grado di sporco, il dosaggio può essere adattato al singolo caso con un detersivo in polvere o liquido.Solitamente per uno sporco normale, utilizzare circa 35 gr. (detersivo in polvere), o 35ml (detersivo liquido). Se si impiegano le pastiglie ne basta una.Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo. Per un buon risultato di lavaggio osservare anche le istruzioni riportate sulle confezioni del detersivo.In caso di ulteriori domande consigliamo di rivolgersi agli uffici di consulenza dei produttori di detersivi.Per aprire il contenitore del detersivo, azionare il dispositivo di apertura “A” Introdurre il detersivo solo nella vaschetta “B” asciutta. La quantità di detersivo adibita al prelavaggio, deve essere posizionata direttamente in vasca. 1. Dosareildetersivoconsultandola Tabelladeiprogrammi

per introdurne la quantità corretta.NellavaschettaB è presente un livello che indica la quantità massima di detersivo liquido o in polvere inseribile per ogni ciclo. 2. Eliminareiresidui didetersivodai bordidellavaschettaechiudere il coperchio fino allo scatto. 3. Chiudereilcoperchiodelcontenitoredetersivospingendoloin alto, fino al corretto innesto del dispositivo di chiusura.Il contenitore detersivo si apre automaticamente in funzione del programma, al momento opportuno.Sevengonoutilizzatidetersivicombinati,èconsigliatoutilizzarel’opzioneTABS,cheadeguailprogrammadilavaggio,inmododa raggiungere sempre il migliore risultato di lavaggio e di asciugatura possibile.Utilizzare solo detersivo per lavastoviglie.NON UTILIZZARE detersivi per lavaggio a mano.Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. L’utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l’opzione PASTIGLIE MULTIFUNZIONE.Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale.10

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

ECODESIGN REGULATION IlciclodilavaggioECOèilprogrammastandardacuisiriferisconoidatidell’etichettaenergetica;questocicloèadattoalavare

stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di stoviglie. Per consumare di meno usa la lavastoviglie a pieno carico.Consumidistand-by:Consumodileft-onmode:5W-consumodioffmode:0,5WTabellaconconsumipericicliprincipali *IdatidelprogrammasonovaloridimisuradilaboratorioricavatisecondolanormaeuropeaEN50242.

** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente. ** Quantità di detersivo del prelavaggio.Indicazioni per la scelta dei programmi e dosaggio del detersivoProgrammaProgrammi che prevedono l’asciugaturaOpzioniLa durata del programma è puramente indicativaLavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole. 29 gr/ml + 6 gr/ml** – 1 Tab1. Eco *

Si Partenza Ritardata – Tabs – Extra Dry – Mezzo carico3:10’Stoviglie e pentole molto sporche (da non usare per pezzi delicati).35 gr/ml – 1 Tab2. Auto Intensivo Si Partenza Ritardata – Tabs – Extra Dry – Short Time - Zone wash – Mezzo carico2:30’Stoviglie e pentole normalmente sporche. Programma standard giornaliero.29 gr/ml + 6 gr/ml** – 1 Tab3. Auto Normale Si Partenza Ritardata – Tabs – Extra Dry – Short Time -Zone wash – Mezzo carico2:00’Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella).25 gr/ml – 1 Tab4. Auto Fast wash No Partenza Ritardata – Tabs – Mezzo carico 1:00’Lavaggio differenziato sui tre cesti: normale sul cesto superiore e terzo cesto per posate e bicchieri, energico per pentole sul cesto inferiore. 35 gr/ml – 1 Tab5. Duo wash Si Partenza Ritardata – Tabs – Extra Dry – Short Time2:00’Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l’uso. (calici nel cesto superiore + piatti delicati, nel cesto inferiore). 35 gr/ml – 1 Tab6. Delicato Si Partenza Ritardata – Tabs – Extra Dry – Mezzo carico1:40’Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l’uso. (2 piatti +2 bicchieri + 4 posate +1 pentola + 1 padellino) 25 gr/ml – 1 Tab7. Express 30’No Partenza Ritardata - Tabs 0:30’Garantisce ottime prestazioni, ridotti consumi e silenziosità.Adatto all’utilizzo notturno. 35 gr/ml – 1 Tab8. Good Night Si Partenza Ritardata – Tabs – Extra Dry3:30’Lavaggio preliminare in attesa di completare il carico al pasto successivo.No detersivo9. Ammollo No Partenza Ritardata – Mezzo carico0:12’Ciclo igienizzante per lavare biberon, ghiere, tettarelle insieme a piatti, tazzine, bicchieri e posate. Caricare le stoviglie solo sul cesto superiore. 30 gr/ml – 1 Tab10. Igienizzante Si Partenza Ritardata 1:20’Ciclo igienizzante di pulizia dell’interno della lavastoviglie da utilizzare solo a lavastoviglie VUOTA e con detergenti specici.11. Autopulizia No Partenza Ritardata0:50’Condizioni standard* Condizioni utente**Consumo Energia (KWh/ciclo)Consumo di acqua (l/ciclo)Durata (min/ciclo)Consumo Energia (KWh/ciclo)Consumo di acqua (l/ciclo)Durata (min/ciclo)INTENSIVO1,50 15 150 1,25 14 135NORMALE1,20 15 120 1,00 14 110IT

Opzione Extra Asciugatura Per migliorare l’asciugatura delle stoviglie, premere iltastoEXTRAASCIUGATURAilsimbolosiillumina,un’ulteriore pressione deseleziona l’opzione.Unatemperaturapiùaltaduranteilrisciacquofinaleeunafase di asciugatura prolungata, permettono di migliorare l’asciugatura.L’ opzione EXTRA ASCIUGATURA, comportal’allungamento del programma. Opzione Partenza ritardata È possibile posticipare da 1 a 24 ore l’avvio del programma:1.Selezionareilprogrammadilavaggiodesideratoedaltreeventuali opzioni;  premere le frecce della PARTENZARITARDATAperselezionarequandosidesiderafariniziareilciclodilavaggio.(1h,2h,ecc.)2.ConfermarelasceltaconiltastoAVVIO/PAUSA,iniziailcontoallarovesciaeildisplayvisualizzaParte tra...3.Atemposcaduto,ilsimbolodellaPARTENZARITARDATAsi spegne, e il programma si avvia.PerdeselezionarelaPARTENZARITARDATA,premereiltastoPARTENZARITARDATAfinoallavisualizzazionediOFF. Non è possibile impostare la Partenza Ritardata a ciclo avviato. Opzioni di lavaggio* Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa.Possono essere selezionate solo le opzioni compatibili al tipodiprogrammascelto.Seun’opzionenonècompatibilecon il programma selezionato, (vedi tabella programmi) il simbolorelativolampeggiavelocemente3volte.Sevieneselezionataun’opzioneincompatibileconun’opzioneprecedentementeimpostata,questalampeggia3volte,esispegne, mentre rimane accesa l’ultima impostazione scelta.Per deselezionare un’opzione erroneamente impostata, premere di nuovo sul tasto corrispondente. Opzione Pastiglie Multifunzione (Tabs) Questa opzione ottimizza il risultato di lavaggio ed asciugatura.Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIEMULTIFUNZIONE,ilsimbolosiillumina;un’ulteriore pressione la deseleziona.L’opzione “Pastiglie Multifunzione”, comporta l’allungamento del programma.L’utilizzo delle pastiglie è consigliato solo dove è presente tale opzione, ed è sconsigliata con i programmi che non prevedono l’uso delle pastiglie multifunzione. Programmi speciali ed Opzioni Note: lemiglioriprestazionideiprogrammi“FasteExpress30’”,siottengono preferibilmente rispettando il numero di coperti specificati. *IlprogrammaEco,rispettalanormaEN-50242,durapiùa lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l’ambiente.Nota per i laboratori di Prove: per informazioni sulle condizioni dellaprova comparativa EN, farne richiesta all’indirizzo:ASSISTENZA_EN_LVS@indesitcompany.com Opzione Short Time Questa opzione, permette di ridurre la durata dei principali programmi mantenendo le stesse performance di lavaggio ed asciugatura. Dopoaverselezionatoilprogramma,premereiltastoShortTime.Per deselezionare l’opzione, ripremere lo stesso tasto. Zone Wash Questa opzione permette di effettuare il lavaggio solo sulcestoselezionato.Selezionareilprogramma,premereiltastoZONEWASHinsuccessione:ilcestoselezionatosiillumina e il lavaggio si attiva solo sul cesto selezionato; un ulteriore pressione del tasto deseleziona l’opzione. L’opzioneèdisponibileconiprogrammi:IntensivoeNormale.Selezionandol’opzioneeilprogrammaIntensivo, si attiva illavaggioPOWERZONE.Questolavaggioè ideale peril carico misto più sporco come ad es. pentole e tegami, piatti incrostati o stoviglie difficili da lavare (grattugia, passaverdura, posate molto sporche). La pressione di spruzzo viene rafforzata, la temperatura di lavaggio aumentata garantendo un lavaggio ottimale sullo sporco ostinato.Selezionandol’opzioneeilprogrammaNormale, si attiva il lavaggioGREENZONE.Conquestafunzionesipuòridurreil consumo di acqua ed energia. Risultati di lavaggio e di asciugatura ottimali; il tempo ciclo viene prolungato.Ricordarsi di caricare le stoviglie solo sul cesto selezionato. Mezzo carico Selestovigliesonopoche,sipuòeffettuareilmezzocarico risparmiando acqua, energia e detersivo. Selezionareilprogramma,premereiltastoMEZZOCARICO:la spia si illumina. Un’ulteriorepressionedeltastoMEZZOCARICOdeselezional’opzione.Ricordarsi di dimezzare la quantità di detersivo.12

IT Brillantante e sale rigenerante Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione.Sesiusaunprodottomultifunzione,nonènecessarioaggiungere brillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. (Seguire leindicazioni riportate sulla confezione). Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* rimangano accese. Caricare il brillantante Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:• quandosul pannello si accende la spia MANCANZABRILLANTANTE* è ancora disponibile una riserva di brillantanteper1-2cicli; 1.Aprireilcontenitore“D” premendo e sollevando la linguetta sul coperchio;2.Introdurreconprecauzioneilbrillantantefinoalriferimentomassimo dell’apertura di riempimento evitando che fuoriesca. Seaccade,puliresubitoconunpannoasciutto.3.Chiudereilcoperchiofinoalloscatto.Non versare MAI il brillantante direttamente all’interno della vasca. Regolare la dose di brillantante Senonsièsoddisfattidelrisultatodell’asciugatura,èpossibileregolareladosedibrillantante.AccenderelalavastoviglieconiltastoON/OFF,premereiltastoImpostazioni,conitastiindicatidalle frecce entrare nel menù “Regolazione brillantante” Il livelloimpostatocompariràsuldisplay(la regolazione di fabbrica delbrillantanteèlivello2).Scegliereillivellodesiderato;premereiltastocorrispondenteaOKpersalvarelaregolazioneimpostata.PeruscireattenderealcunisecondiopremereiltastorelativoaESCospegnerelamacchinaconiltastoON/OFF.IllivellodibrillantantepuòessereimpostatoaZERO,intalcasoil brillantante non verrà erogato e non verrà accesa la spia di mancanza brillantante in caso di esaurimento dello stesso.Sipossonoimpostarefinoadunmax.di4livelliinbasealmodello di lavastoviglie. • sesullestovigliecisonostriature,impostareversoinumeribassi(1-2).• secisonogocced’acquaomacchiedicalcareimpostareversoinumerialti(3-4). Impostazione durezza dell’acqua Ognilavastoviglie è corredata di un dolcificatore dell’acquache, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie. Questa lavastoviglie, consente una regolazione che riduce l’inquinamento ed ottimizza le prestazioni di lavaggio in funzione delladurezzadell’acqua. Il dato è reperibile presso l’Enteerogatore dell’acqua potabile. AccenderelalavastoviglieconiltastoON/OFF,premereiltastoImpostazioni, con i tasti indicati dalle frecce entrare nel menù “Durezza dell’acqua”Illivelloimpostatocompariràsuldisplay(ildecalcificatoreèimpostatodifabbricasuln°3).Conitastiindicatidallefrecce,selezionareillivellodesiderato (1-2-3-4-5* vedi tabella durezza acqua) finoad un max. di5livelli.premereiltastocorrispondenteaOKpersalvarelaregolazione impostata. - Per uscire attendere alcuni secondi o premere il tasto relativo aESCospegnerelamacchinaconiltastoON/OFF.Sesiutilizzanolepastigliemultifunzione,riempirecomunqueilserbatoio del sale. (°dH=durezzaingraditedeschi-°fH=durezzaingradifrancesi-mmol/l=millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vediDescrizione) e va riempito:•quandosulpannellosiaccendelaspiaMANCANZASALE*;1.Estrarreilcestoinferioreesvitareiltappodel serbatoio in senso antiorario.2.Solo per il primo utilizzo: riempire ilserbatoio di acqua fino al bordo.3.Posizionarel’imbuto* (vedi figura) e riempire il serbatoio di sale fino al bordo (circa1kg);ènormalechetrabocchiunpo’ d’acqua.4.Toglierel’imbuto*,eliminareiresidui di sale dall’imbocco;sciacquare il tappo sotto l’acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l’acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde *) E’ consigliabile effettuare questa operazione ad ogni caricamento del sale. Chiuderebeneiltappo,affinchénelserbatoiononentridetersivodurante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale. * Presente solo su alcuni modelli. Tabella Durezze AcquaAutonomia media** contenitore salelivello °dH °fH mmol/l mesi1 0 - 6 0 - 10 0 - 1 7 mesi 2 6 - 11 11 - 20 1,1 - 2 5 mesi

3 12 - 17 21 - 30 2,1 - 3 3 mesi

4 17 - 34 31 - 60 3,1 - 6 2 mesi

* 34 - 50 61 - 90 6,1 - 9 2/3 settimaneDa 0°f a 10°f si consiglia di non utilizzare sale. * con imposta- zione 5 la durata può prolungarsi. ** con 1 lavaggio al giorno

Escludere acqua e corrente elettrica • Chiudere 

 eliminare il pericolo di perdite.• Staccare 

 spina  dalla  presa 

 corrente  quando 

 pulisce  la macchina e durante i lavori di manutenzione. Pulire la lavastoviglie • La 

 acquanonabrasivo. 

 usare solventi o detersivi

abrasivi.• La  vascainternapuòessere  pulita da eventuali  macchie 

 un panno imbevuto di acqua e poco aceto. Evitare i cattivi odori • Lasciaresempresocchiusa la

 umidità.• Pulireregolarmente 

 guarnizioni  perimetrali 

 tenuta  della  porta e delle vaschette detersivo con una spugnetta umida. Si

 cattivo odore. Pulire gli irroratori

Può succederecheresidui 

 ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.I due irroratori, sono entrambi smontabili.Per smontare l’irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L’irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l’alto.L’irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l’alto. Pulizia del filtro entrata acqua*

 lungo  tempo  inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino a

che diventi  limpida 

 privadiimpurità.Senza  questa  precauzione, c’è il rischio che il punto dove entra l’acqua si intasi, danneggiando la lavastoviglie.Periodicamente, pulire il filtro entrata acqua posizionato all’uscita del rubinetto. -

 carico  acqua,  togliereilfiltro e

 pulirlo delicatamente sotto un getto di acqua corrente.- Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.Pulire i filtri con regolarità.La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.•Dopo alcuni lavaggi, controllare il gruppo filtrante e senecessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate: 1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

(fig.1). 2.EstrarreilbicchierefiltroB facendo una leggera pressione sulle alette laterali (Fig.2); 3.SfilareilpiattofiltroinoxA. (fig.3). 4. Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolaredicolorenero)(fig.4). Dopolapuliziadeifiltri,rimontareilgruppofiltranteericollocarlocorrettamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi • Staccarei collegamenti elettrici e chiudere il rubinettodell’acqua.• Lasciaresocchiusalaporta.•Alrientro,fareunlavaggioavuoto. * Presente solo su alcuni modelli.14

IT Anomalie e rimedi

Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi

Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente.• La porta della lavastoviglie non è ben chiusa. La porta non si chiude• La serratura è scattata; spingere energicamente la porta fino a sentire il “clack”.La lavastoviglie non scarica acqua.• Il programma non è ancora terminato.• Il tubo di scarico dell’acqua è piegato (vedi Installazione).• Lo scarico del lavello è ostruito.• Il filtro è intasato da residui di cibo.La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori.• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (vedi Brillantante e sale).• Il tappo del serbatoio del sale non è chiuso bene.• Il brillantante è esaurito o il dosaggio è insufficiente.Su stoviglie e bicchieri ci sono striature o sfumature bluastre.• Il dosaggio del brillantante è eccessivo.Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura.• Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale).• La regolazione del brillantante non è adeguata. • Le stoviglie sono in materiale antiaderente o in plastica.Le stoviglie non sono pulite.• I cestelli sono troppo carichi (vedi Caricare i cestelli).• Le stoviglie non sono sistemate bene.• Gli irroratori non sono liberi di ruotare.• Il programma di lavaggio è troppo blando (vedi Programmi).• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). • Il tappo del brillantante non è stato chiuso correttamente. • Il filtro è sporco o intasato (vedi Manutenzione e cura).• Manca il sale rigenerante (vedi Brillantante e sale).La lavastoviglie non carica acqua – Allarme rubinetto chiuso. (si sentono dei brevi bip) * (lampeggia la spia ON/OFF, si illumina il simbolo “Rubinetto chiuso” e il display visualizza la frase: Manca l’acqua. Apri il rubinetto., dopo qualche secondo visualizza F 06).• Manca l’acqua nella rete idrica.• Il tubo di carico dell’acqua è piegato (vedi Installazione).• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.• L’apparecchio si è bloccato perché non si è intervenuti al suono dei bip. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo alcuni secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato.(lampeggia la spia ON/OFF, si illumina il simbolo “Filtro” e il display visualizza F 07)• Spegnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtro entrata acqua non sia intasato da impurità. (vedere capitolo “Manutenzione e Cura”) * Presente solo su alcuni modelli.EN
