MiniProjector 101 - Proiettore SAPPHIRE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore portatile
Marca	Sapphire
Modello	MiniProjector 101
Risoluzione nativa	640 x 480 pixel
Tecnologia di visualizzazione	LCD
Sorgente luminosa	LED
Durata della lampada	Circa 20.000 ore
Ingressi video	Composite (CVBS), VGA
Altoparlante integrato	Sì
Alimentazione	Batteria ricaricabile integrata e adattatore di rete
Dimensioni (circa)	10 x 10 x 5 cm
Peso (circa)	150 g
Menu OSD	Sì, con regolazioni di luminosità, contrasto, saturazione, tonalità, nitidezza, gamma, timer di spegnimento, lingua, ecc.
Modalità immagine	Utente, Film, P.P.T, Foto
Lingue del menu	Francese, Inglese, Spagnolo, Tedesco, Italiano, Giapponese, Cinese
Pulizia	Pulire l'obiettivo con un panno morbido e asciutto
Sicurezza	Non guardare direttamente il fascio luminoso
Accessori inclusi	Cavo RCA, cavo VGA, adattatore di rete, supporto ?
Riparabilità	Parti di ricambio disponibili su richiesta

Domande frequenti - MiniProjector 101 SAPPHIRE

Come installare la batteria del proiettore?

Rimuovi il coperchio della batteria, inserisci la batteria, poi richiudi il coperchio fino a sentire un clic. Puoi anche utilizzare l'adattatore di rete.

Quali cavi posso usare per collegare i miei dispositivi?

Puoi utilizzare un cavo RCA (composito) o un cavo VGA per collegare le tue sorgenti video.

Come accedere al menu OSD?

Premi il pulsante MENU del telecomando o del proiettore per visualizzare le impostazioni a schermo.

Come regolare la luminosità?

Nel menu OSD, vai su Regolazione immagine e regola la Luminosità da 0 a 100.

Come regolare il contrasto?

Nel menu OSD, vai su Regolazione immagine e regola il Contrasto da 0 a 100.

Come attivare il timer di spegnimento?

Nel menu Utilità, seleziona Timer di spegnimento e scegli una durata (30, 60, 90, 120 o 150 minuti) o disattivalo.

Come ripristinare le impostazioni di fabbrica?

Nel menu Utilità, seleziona Ripristina per ripristinare le impostazioni predefinite.

Qual è la risoluzione nativa del proiettore?

La risoluzione nativa è di 640 x 480 pixel.

Come pulire l'obiettivo?

Usa un panno morbido e asciutto per pulire delicatamente l'obiettivo. Evita prodotti chimici.

Cosa fare se l'immagine è distorta?

Controlla le impostazioni di Posizione H e Posizione V nel menu Regolazione immagine. Puoi anche utilizzare la funzione Regolazione automatica nel menu Utilità.

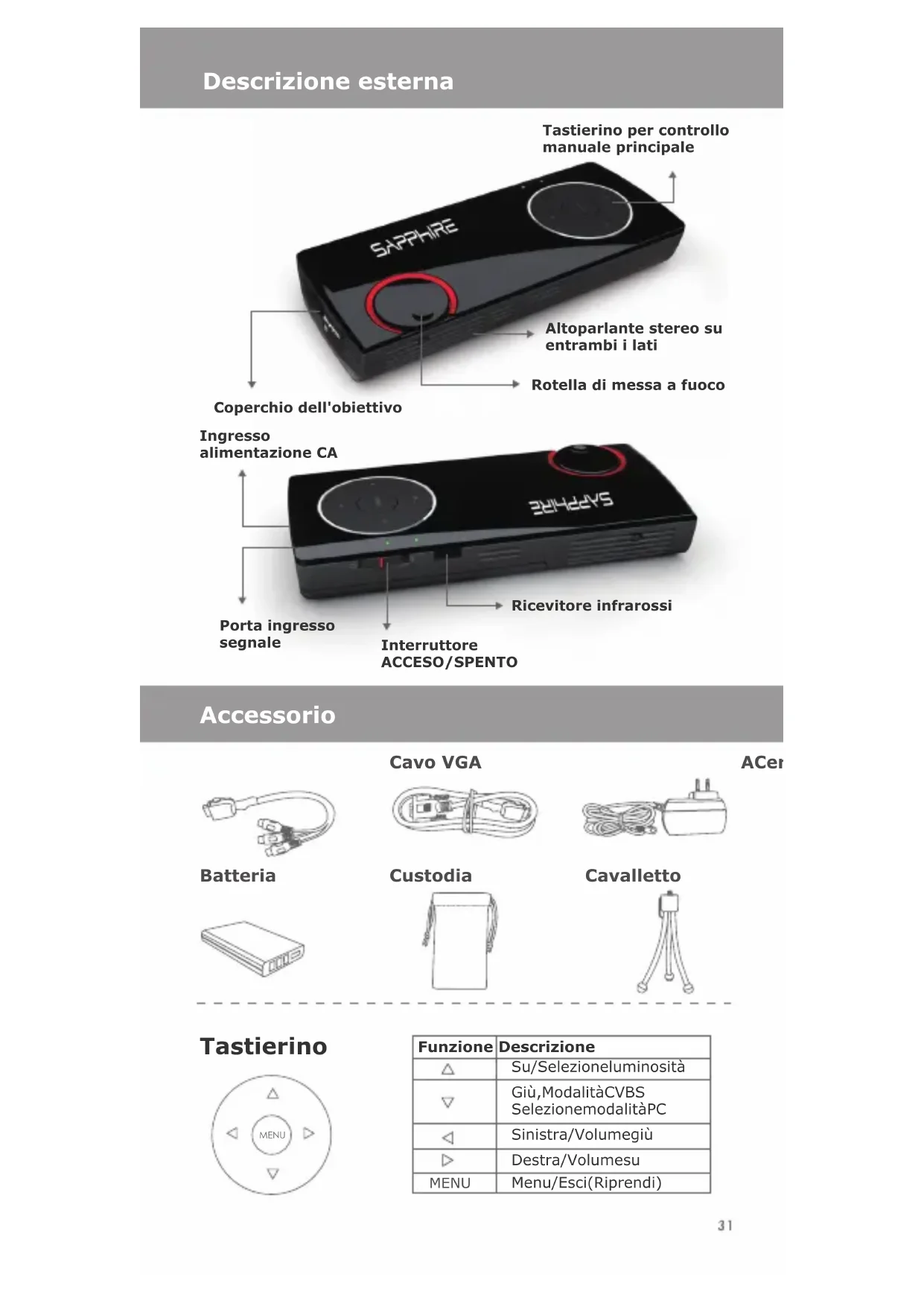

MANUALE UTENTE MiniProjector 101 SAPPHIRE

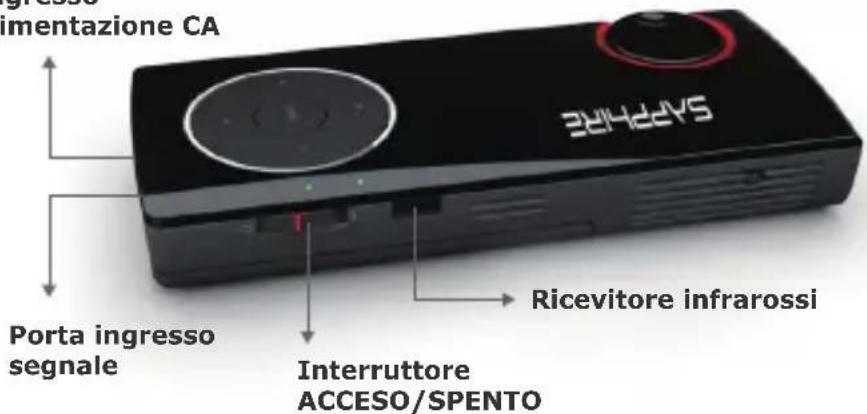

Ingresso alimentazione CA

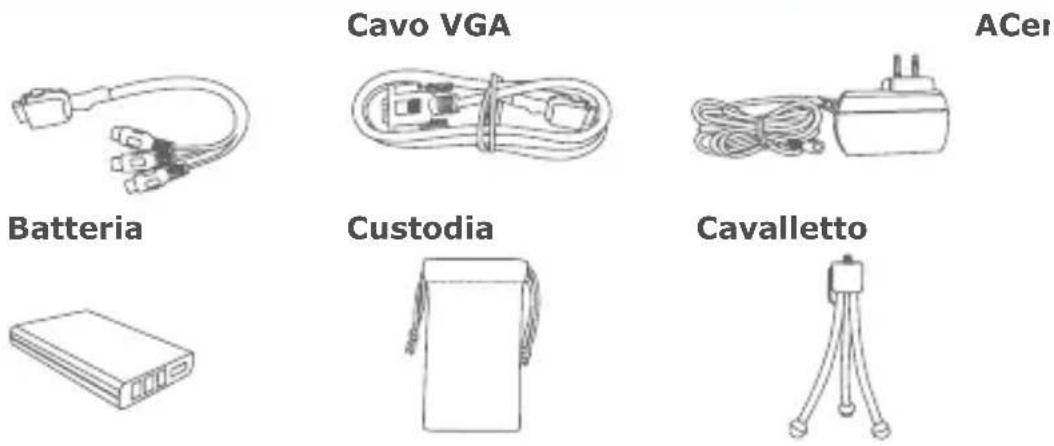

Accessorio

Tastierino

Funzione	Descrizione
△	Su/Selezionaluminosità
▽	Giù,ModalitàCVBS SelezionemodalitàPC
◁	Sinistra/Volumegiù
▷	Destra/Volumesu
MENU	Menu/Esci(Riprendi)

La migliorare risoluzione : 640 x 480

Fase 1

Inserimento della batteria

1. Far scorrere il coperchio della batteria.

1. Inserire la batteria

1. Rimettere aosto il coperchio della batteria e farlo scorrere delicatamente finché non si udra un clic.

Batteria\TrasformaTE CA

Fase 2

Cavo RCA

Cavo VGA

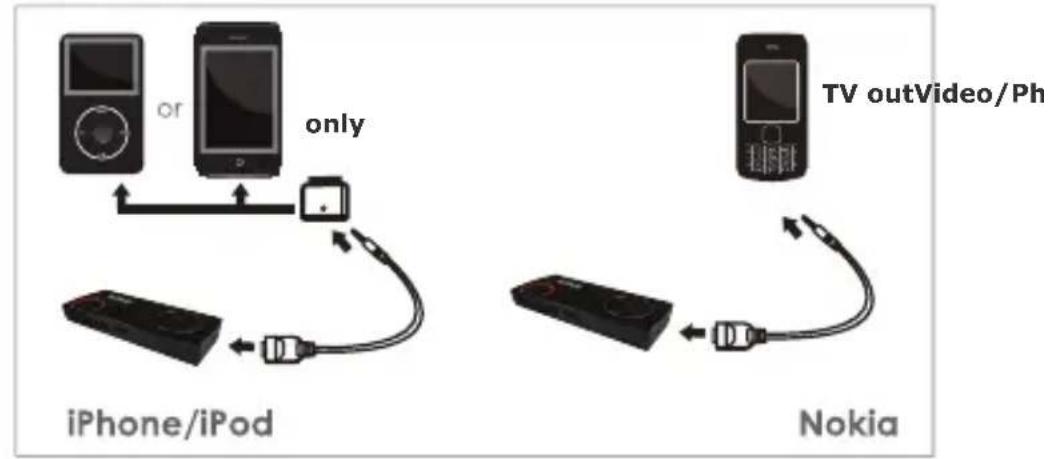

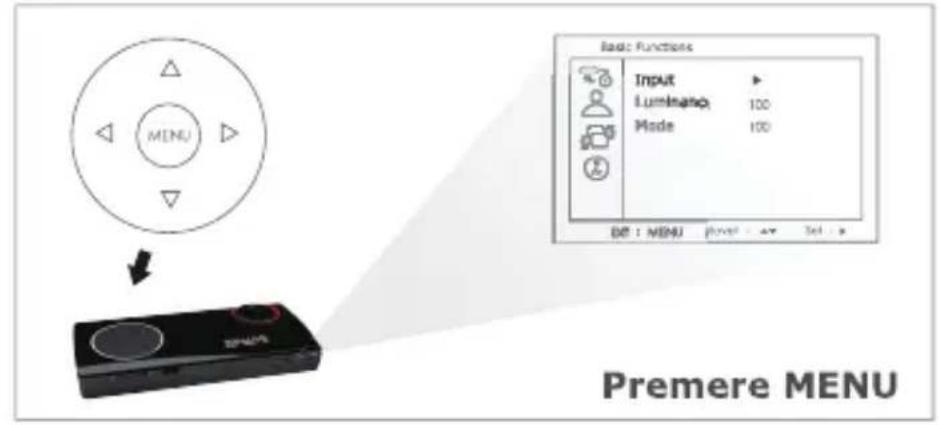

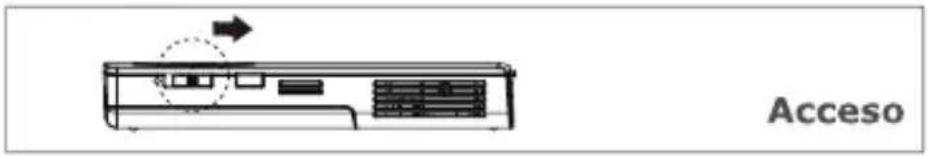

Fase 3

Apri

Fase 4

Fase 5

Opzionale (Composite)

OSD (Menu a video)

Funzione	Descrizione
Ingresso	Composito/PC
Luminanza	0, 25, 50, 75, 100
Batteria	Mostra la capacité

FunzioneDescrizione
Timer	DISATTIVO,30,60,90,120,150 Min
Lingua	English/繁體中文 简体中文 /ESPANOL/Deutech/Frçais /Italiano/日本語
Ripristina	Impostazioni predefinite
Versione FW	Mostra la versione del firmware

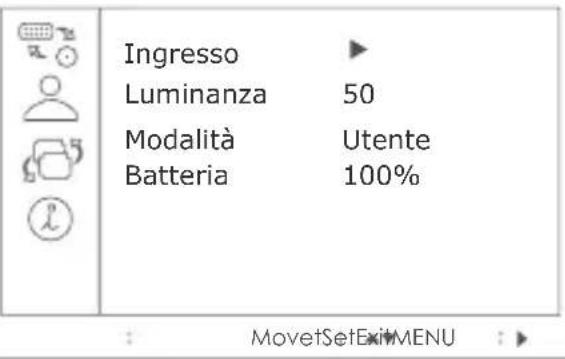

Modalita PC - HV

Funzioni di base

Funzione	Descrizione
Ingresso	Composito/PC
Luminanza	0, 25, 50, 75, 100
Modalità	Uente, film, P.P.T,ATO
Batteria	Mostra la capacité

Configurazione imagine

Luminosità	50
Contrasto	50
Posizione O	85
Posizione V	57

FunzioneDescrizione
Luminosità	0 - 100
Contrasto	0 - 100
Posizione O	0 - 100
Posizione V	0 - 100

Sintonizzatore colori

GAMMA Mode4

Rapporto R. 64

Rapporto V. 112

Rapporto B. 80

: MovetSetExittmENU

FunzioneDescrizione

GAMMA	Modalità 0 - Modalità 15
Rapporto R.	Totale 256 *
Rapporto V.
Rapporto B.

• Il parametro RGB può essere regolato in base alle preferenze personali (la somma dei parametri RGB è 256)

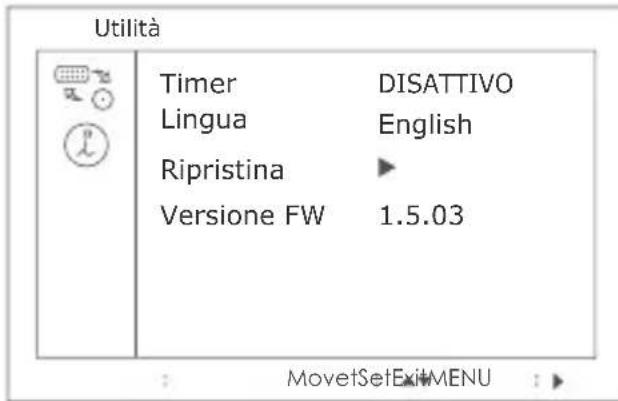

Utilà

Timer DISATTIVO

TempodelLEDtastoo10sec

Regolazione automatica

Colore automatico

Lingua

Ripristina

Versione FW

English

1.5.03

MovetSetExitMENU

FunzioneDescrizione

Timer	DISATTIVO,30,60,90,120,150 Min
Tempo del LED tasting	ATTIVO,5,10,1520,25,30 sec
Regolazione automatica	Regolazione automatica visualizzazione
Colore automatico	Regolazione automatica del colore
Lingua	English/繁楷中文 简楷中文 /ESPANOL/Deutech/Français /Italiano/日本語
Ripristina	Impostazioni predefinite
Versione FW	Mostra la versione del firmware

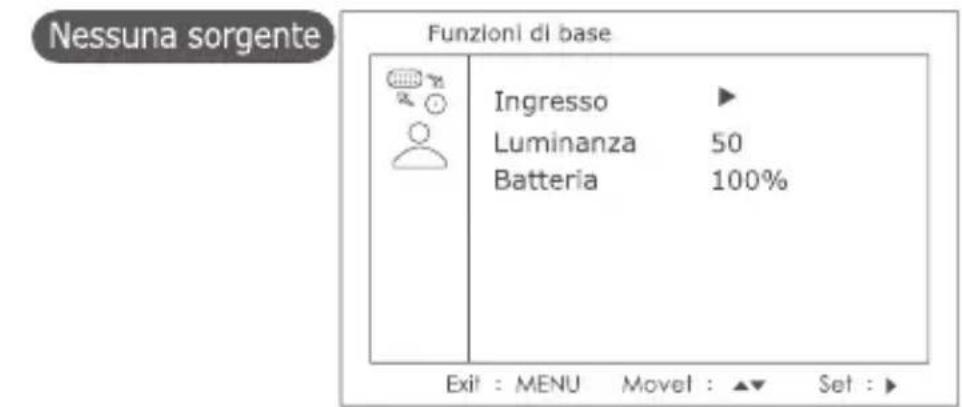

Funzioni di base

Ingresso

Luminanza 100

Volume 100

Modalità Utente

Batteria 100%

MovetSetExitMENU

FunzioneDescrizione

Ingresso	Composito/PC
Luminanza	0, 25, 50, 75, 100
Volume	0 - 100
Modalità	Utente, film, P.P.T,ATO
Batteria	Mostra la capacité

Modalità CVBS

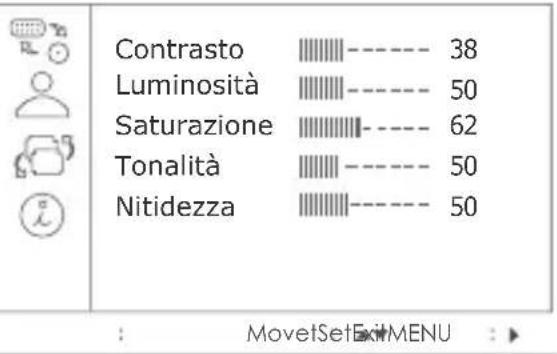

Configurazione imagine

FunzioneDescrizione

Contrasto	0 - 100
Luminosità	0 - 100
Saturazione	0 - 100
Tonalità	0 - 100
Nitidezza	0 - 100

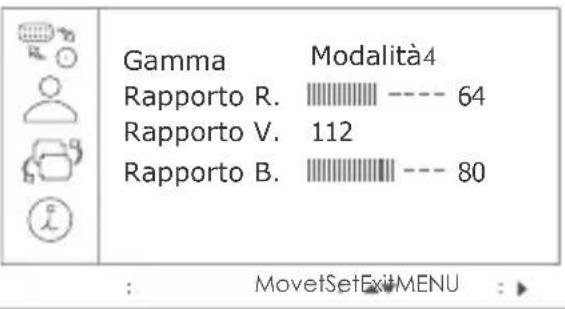

Sintonizzatore colori

FunzioneDescrizione
Gamma	Modalità 0 - Modalità 15
Rapporto R.	Totale 256 *
Rapporto V.
Rapporto B.

*Il parametro RGB più essere regolato in base alle preferenze personali (la somma dei parametri RGB è 256)

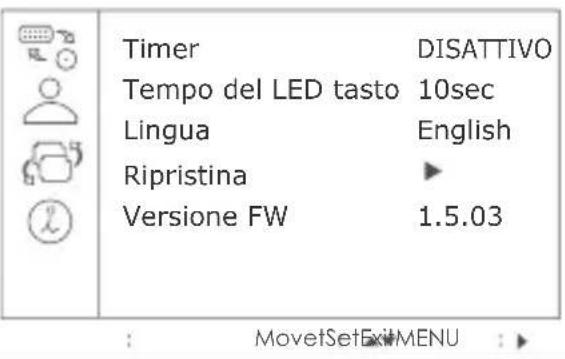

Utilita

FunzioneDescrizione
Timer	DISATTIVO, 30, 60, 90, 120,150 M
Tempo del LED tasting	ATTIVO, 5, 10, 15, 20, 25, 30 sec
Lingua	English/英语中文 番语中文 /ESPÁÑOL/Deutsche/Frçais /Italiano/日本語
Ripristina	Impostazioni predefinite
Versione FW	Mostra la versione del firmware

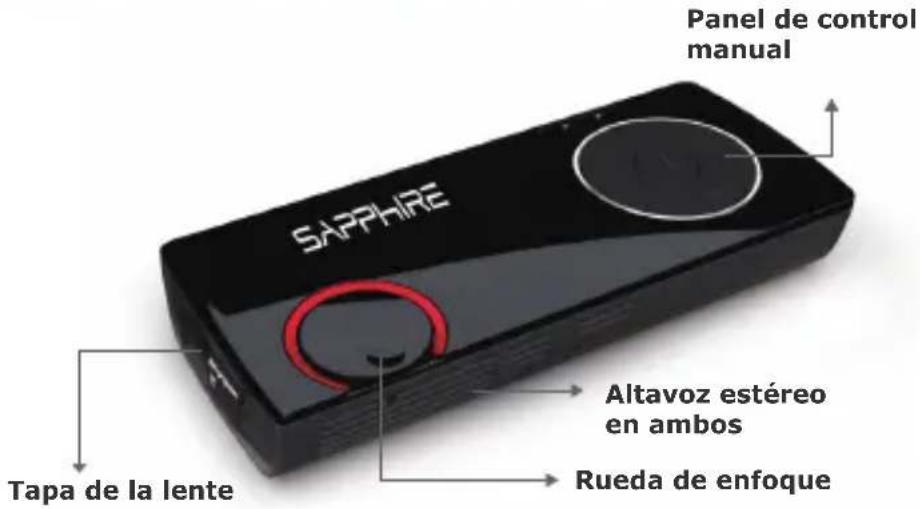

Descripción general
