MiniProjector 101 - Projektor SAPPHIRE - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer Projektor
Marke	Sapphire
Modell	MiniProjector 101
Native Auflösung	640 x 480 Pixel
Display-Technologie	LCD
Lichtquelle	LED
Lampenlebensdauer	ca. 20.000 Stunden
Videoeingänge	Composite (CVBS), VGA
Integrierter Lautsprecher	Ja
Stromversorgung	Integrierter wiederaufladbarer Akku und Netzteil
Abmessungen (ca.)	10 x 10 x 5 cm
Gewicht (ca.)	150 g
OSD-Menü	Ja, mit Einstellungen für Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Gamma, Sleep-Timer, Sprache usw.
Bildmodi	Benutzer, Film, P.P.T, Foto
Menüsprachen	Französisch, Englisch, Spanisch, Deutsch, Italienisch, Japanisch, Chinesisch
Reinigung	Reinigen Sie die Linse mit einem weichen, trockenen Tuch
Sicherheit	Nicht direkt in den Lichtstrahl schauen
Enthaltenes Zubehör	RCA-Kabel, VGA-Kabel, Netzteil, Ständer?
Reparierbarkeit	Ersatzteile auf Anfrage erhältlich

Häufig gestellte Fragen - MiniProjector 101 SAPPHIRE

Wie installiere ich den Akku des Projektors?

Entfernen Sie die Akkuabdeckung, setzen Sie den Akku ein und schließen Sie die Abdeckung, bis sie einrastet. Sie können auch das Netzteil verwenden.

Welche Kabel kann ich zum Anschließen meiner Geräte verwenden?

Sie können ein RCA-Kabel (Composite) oder ein VGA-Kabel verwenden, um Ihre Videoquellen anzuschließen.

Wie greife ich auf das OSD-Menü zu?

Drücken Sie die Taste MENU auf der Fernbedienung oder am Projektor, um die Einstellungen auf dem Bildschirm anzuzeigen.

Wie stelle ich die Helligkeit ein?

Gehen Sie im OSD-Menü zu Bildeinstellung und passen Sie die Helligkeit von 0 bis 100 an.

Wie stelle ich den Kontrast ein?

Gehen Sie im OSD-Menü zu Bildeinstellung und passen Sie den Kontrast von 0 bis 100 an.

Wie aktiviere ich den Sleep-Timer?

Wählen Sie im Menü Dienstprogramm die Option Sleep-Timer und eine Dauer (30, 60, 90, 120 oder 150 Minuten) oder deaktivieren Sie ihn.

Wie setze ich die Werkseinstellungen zurück?

Wählen Sie im Menü Dienstprogramm die Option Zurücksetzen, um die Standardeinstellungen wiederherzustellen.

Was ist die native Auflösung des Projektors?

Die native Auflösung beträgt 640 x 480 Pixel.

Wie reinige ich die Linse?

Verwenden Sie ein weiches, trockenes Tuch, um die Linse vorsichtig zu reinigen. Vermeiden Sie Chemikalien.

Was tun, wenn das Bild verzerrt ist?

Überprüfen Sie die Einstellungen für Position H und Position V im Menü Bildeinstellung. Sie können auch die Funktion Auto-Einstellung im Menü Dienstprogramm verwenden.

BEDIENUNGSANLEITUNG MiniProjector 101 SAPPHIRE

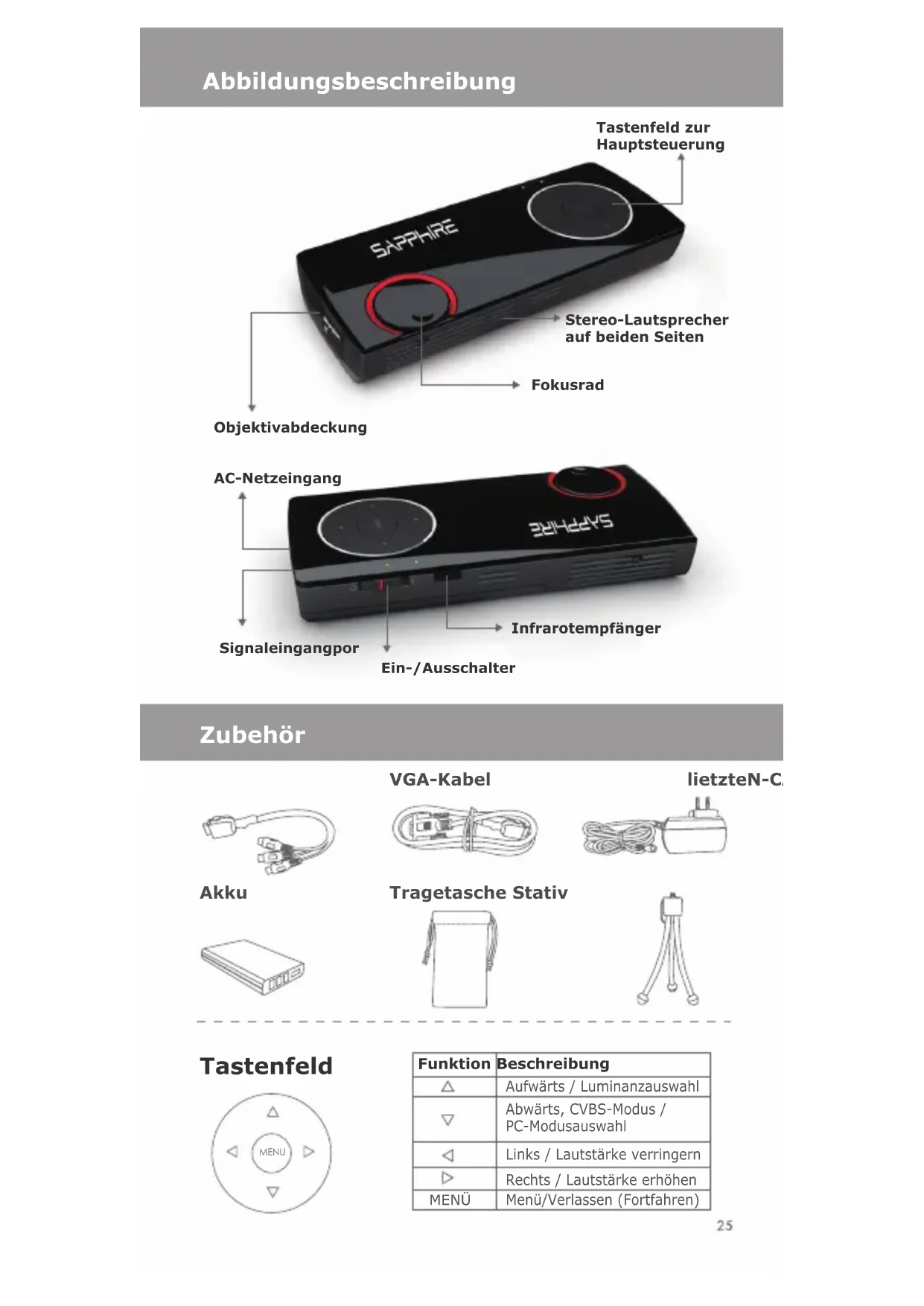

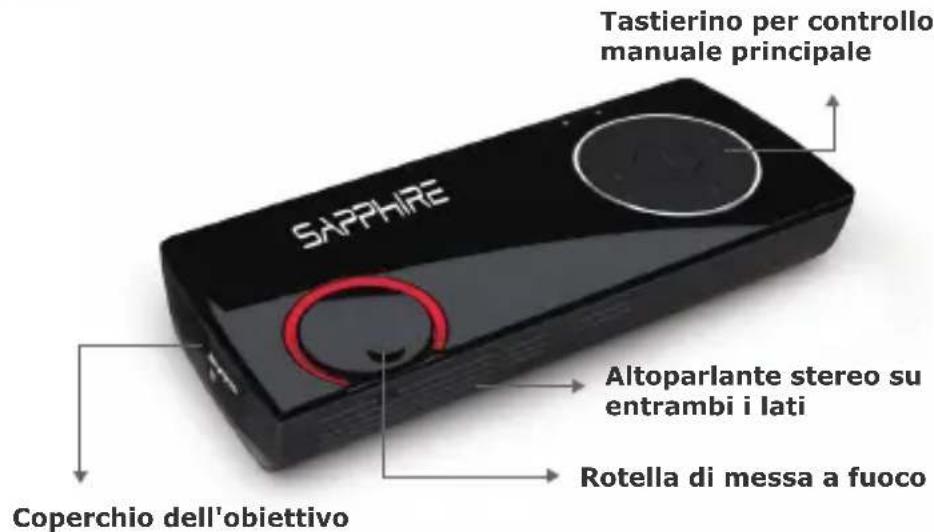

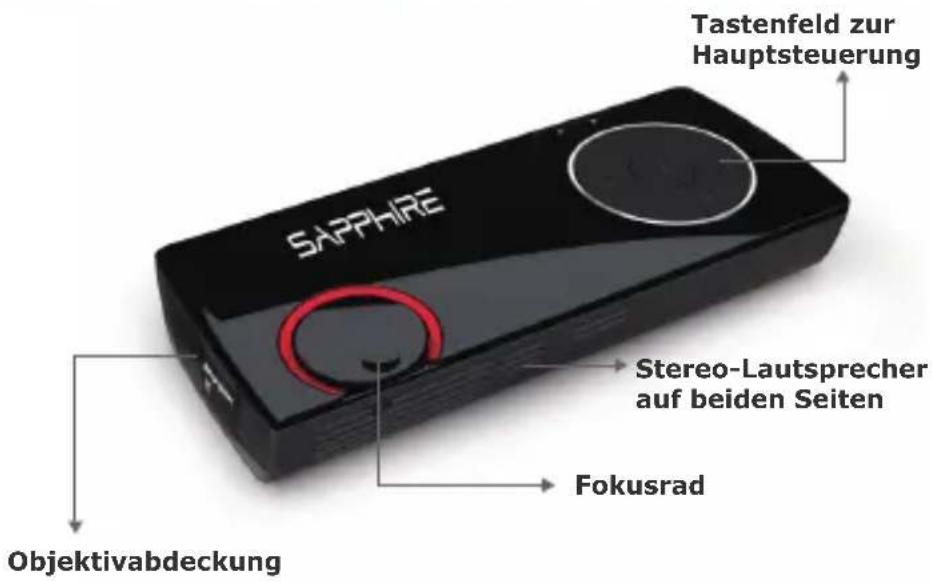

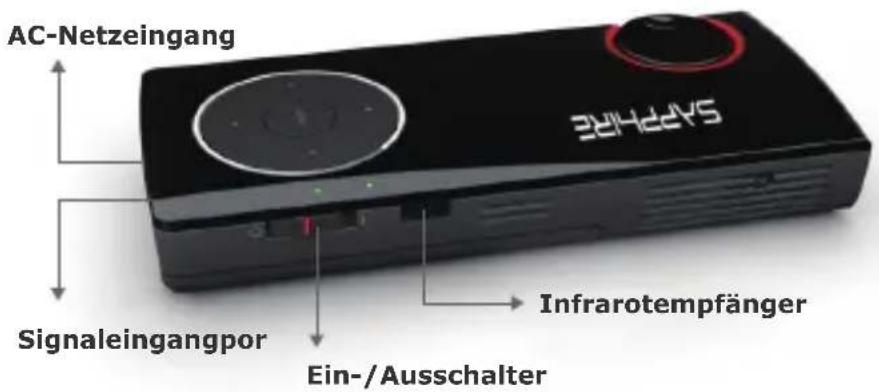

Abbildungsbeschreibung

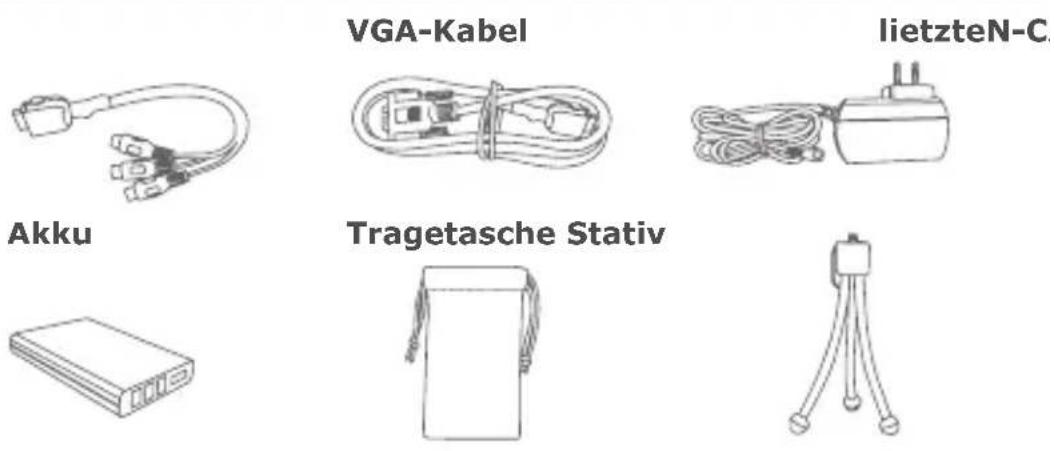

Zubehör

Tastenfeld

Funktion	Beschreibung
△	Aufwärts / Luminanzauswahl
▽	Abwärts, CVBS-Modus / PC-Modusauswahl
◁	Links / Lautstärke verringern
▷	Rechts / Lautstärke erhöhen
MENÜ	Menu/Verlassen (Fortfahren)

Einer optimalen Auflösung : 640 x 480

Schritt 1

Einsetzen des Akkus

1. Entfernen Sie die Akkufachabdeckung.

1. Legen Sie den Akku ein.

1. Bringen Sie die Akkufachabdeckung durch vorsichtiges Schieben wieder an, bis Sie ein Klickgeräusch horen.

Akku\AC-Netzteil

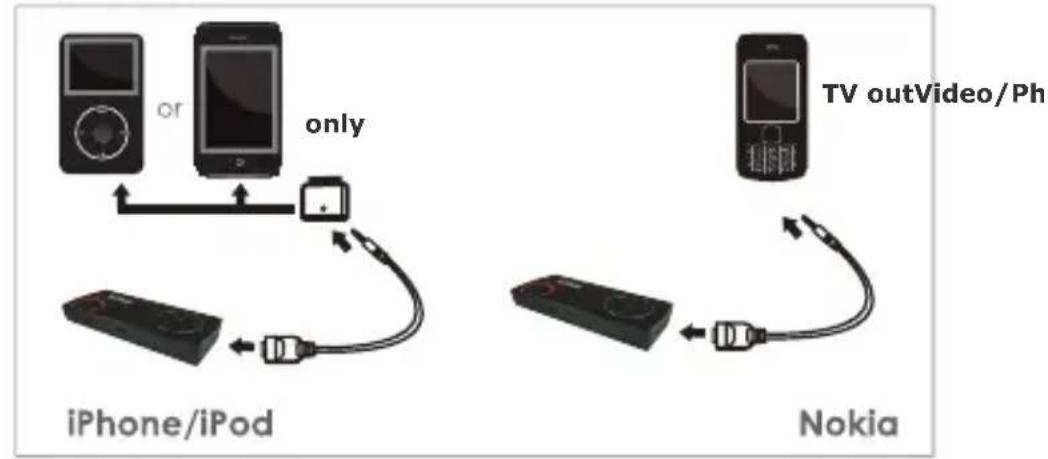

Schritt 2

RCA-Kabel

RCA-Kabel

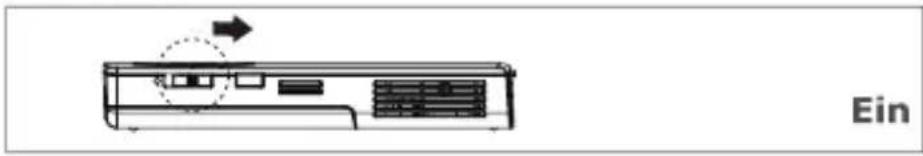

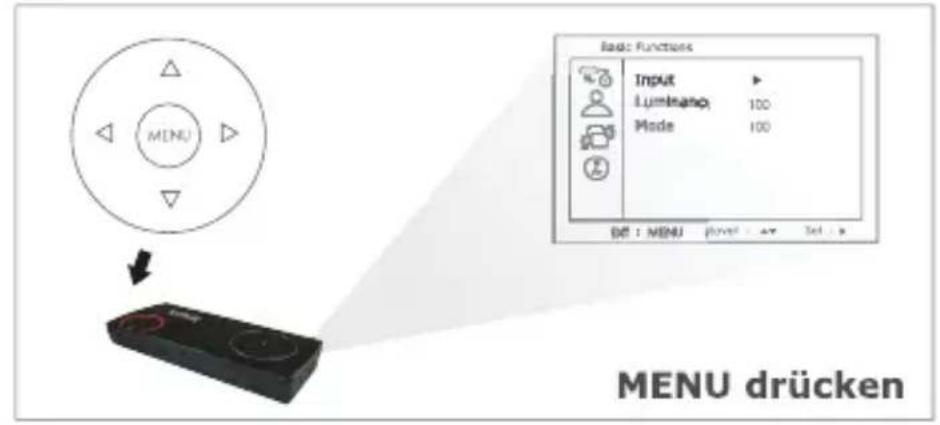

Schritt 3

Öffnen

Schritt 4

Schritt 5

Optional (Composite)

Function	Description
Eingang	Composite/PC
Luminanz	0, 25, 50, 75, 100
Akku	Kapazität anzeigen

Funktionen

Sleep Timer

AUS

Sprache

English

Zurücksetzen

FW-Version

1.5.03

: MovetSetExitMENU

PC-HV-Modus

FunktionBeschreibung
Sleep Timer	AUS,30,60,90,120,150 Min.
Sprache	English/英語中文 通用中文 /ESPAÑOL/Deutech/Frçais /Italiano/日本語
Zurücksetzen	Werkseinstellungen
FW-Version	Zeigt die Firmware-Version

Grundfunktionen

Eingang

Luminanz

50

Modus

Benutzer

Akku

100%

MovetSetExitMENU

FunktionBeschreibung

Eingang Composite/PC

Luminanz 0,25,50,75,100

Modus Benutzer, Film, P.P.T., Foto

Akku Kapazität anzeigen

Bildeinstellungen

Helligkeit 50

Kontrast 50

H. Position 85

V. Position 57

: MovetSetExitMENU

FunktionBeschreibung

Helligkeit 0 - 100

Kontrast 0-100

H. Position 0 - 100

V. Position 0 - 100

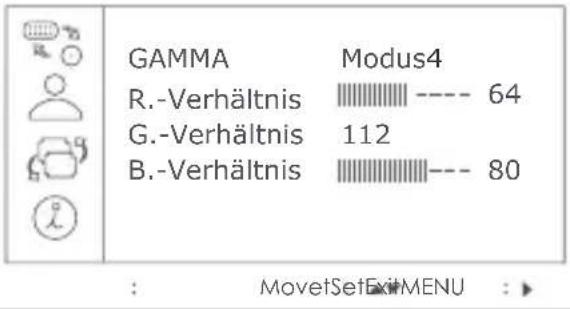

Farbanpassung

FunctionBeschreibung

GAMMA Modus	0 - Modus 15
R.-Verhältnis	Gesamt 256 *
G.-Verhältnis
B.-Verhältnis

× Der RGB-Parameter kann wie gewünscht angepasst werden (die Gesamtsumme des RGB-Parameters beträgt 256)

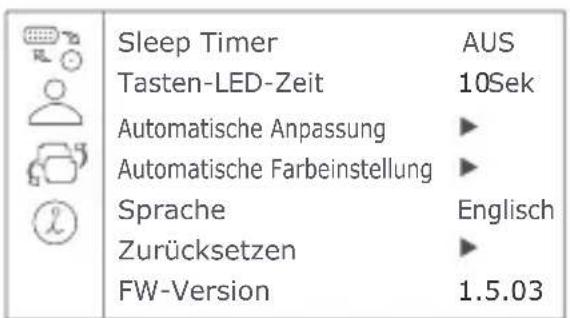

Funktionen

: MovetSetExtMENU

FunctionBeschreibung
Sleep Timer	AUS,30,60,90,120,150 Min.
Tasten-LED-Zeit	EIN,5,10,15,20,25,30 Sek.
Automatische Anpassung	Automatische Bildschirmanpassung
Automatische Farbeinstellung	Automatische Farbanpassung
Sprache	English/英语 中文 丽语 中文 /ESPANOL/Deutsche/France /Italiano/日本語
Zurücksetzen Werkseinstellungen
FW-Version	Zeigt die Firmware-Version

CVBS-Modus

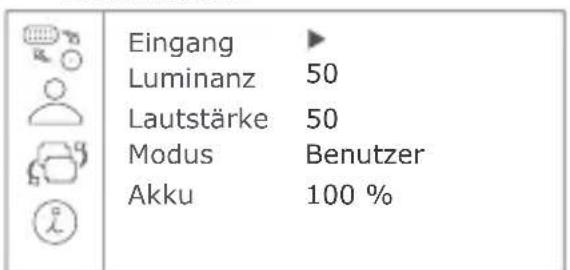

Grundfunktionen

: MovetSetExittMENU

FunctionBeschreibung
Eingang Composite/PC
Luminanz 0,	25, 50, 75, 100
Lautstärke 0	- 100
Modus	Benutzer, Film, P.P.T., Foto
Akku	Kapazität anzeigen

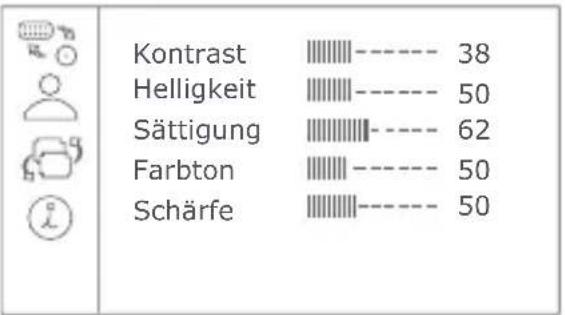

Bildeinstellungen

MovetSetExitMENU

FunctionBeschreibung

Kontrast	0 - 100
Helligkeit	0 - 100
Sättigung	0 - 100
Farbston	0 - 100
SCHRFe	0 - 100

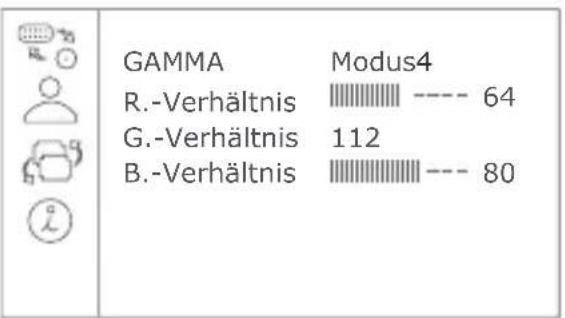

Farbwechsler

: MovetSetExtMENU

FunctionBeschreibung

GAMMA Modus 0 - Modus 15
R.-Verhältnis	Gesamt 256*
G.-Verhältnis
B.-Verhältnis

Der RGB-Parameter kann wie gewünscht angepasst werden (die Gesamtsumme des RGB-Parameters beträgt 256)

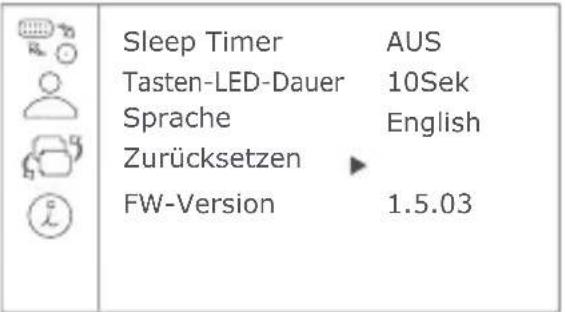

Funktionen

MovetSetExitMENU

FunctionBeschreibung
Sleep Timer AUS,30,60,90,120,150Min.
Tasten-LED-Dauer	EIN,5,10,15,20,25,30 Sek.
Sprache	English/英语中文 丽语中文 /ESPANOL/Deutech/Francelais /Italiano/日本語
Zurücksatzen Werkseinstellungen
FW-Version Zeigt die Firmware-Version
