IT Avvertanze per l’uso

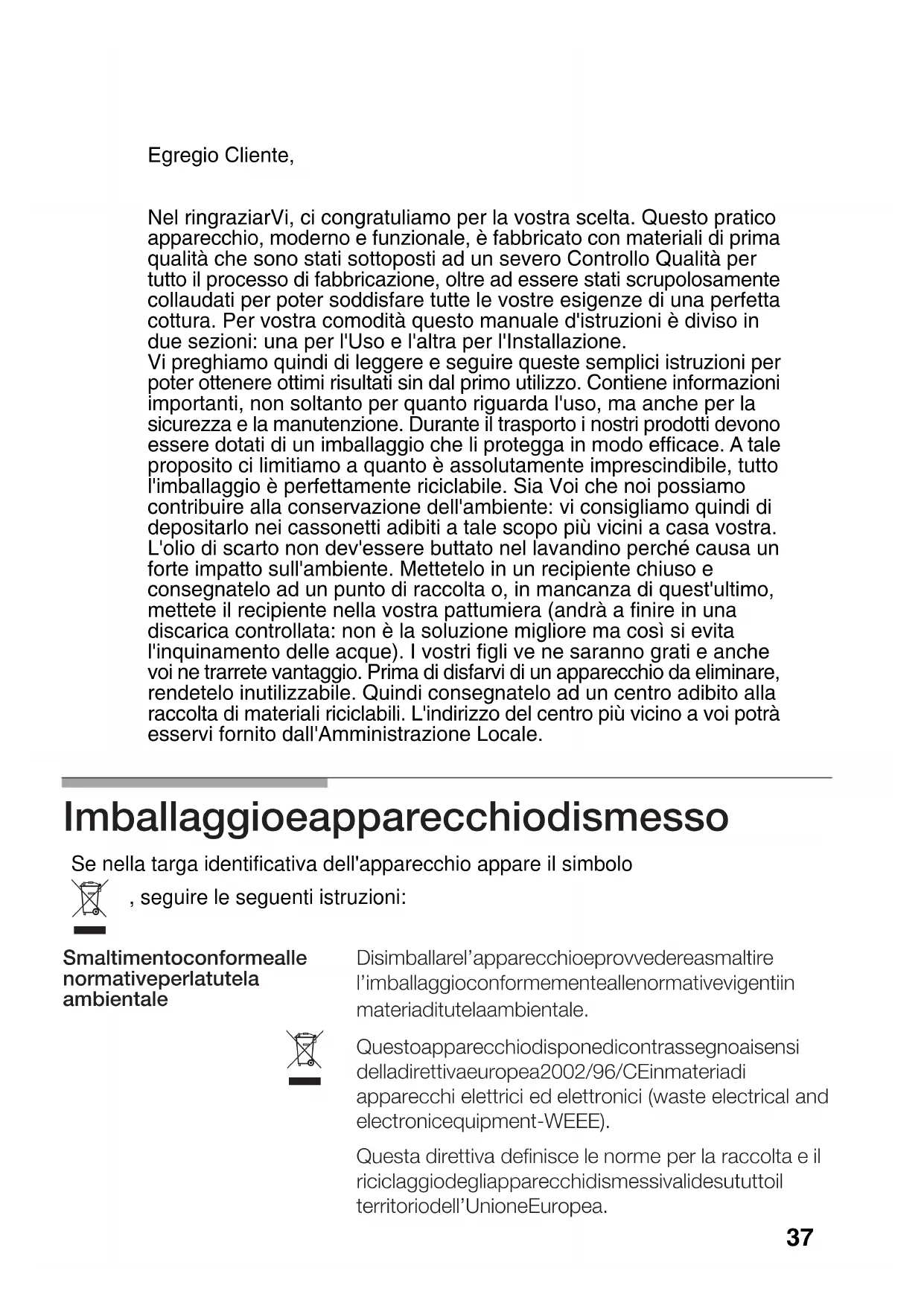

Nel ringraziarVi, ci congratuliamo per la vostra scelta. Questo pratico

apparecchio, moderno e funzionale, è fabbricato con materiali di prima

qualità che sono stati sottoposti ad un severo Controllo Qualità per

tutto il processo di fabbricazione, oltre ad essere stati scrupolosamente

collaudati per poter soddisfare tutte le vostre esigenze di una perfetta

cottura. Per vostra comodità questo manuale d'istruzioni è diviso in

due sezioni: una per l'Uso e l'altra per l'Installazione.

Vi preghiamo quindi di leggere e seguire queste semplici istruzioni per

poter ottenere ottimi risultati sin dal primo utilizzo. Contiene informazioni

importanti, non soltanto per quanto riguarda l'uso, ma anche per la

sicurezza e la manutenzione. Durante il trasporto i nostri prodotti devono

essere dotati di un imballaggio che li protegga in modo efficace. A tale

proposito ci limitiamo a quanto è assolutamente imprescindibile, tutto

l'imballaggio è perfettamente riciclabile. Sia Voi che noi possiamo

contribuire alla conservazione dell'ambiente: vi consigliamo quindi di

depositarlo nei cassonetti adibiti a tale scopo più vicini a casa vostra.

L'olio di scarto non dev'essere buttato nel lavandino perché causa un

forte impatto sull'ambiente. Mettetelo in un recipiente chiuso e

consegnatelo ad un punto di raccolta o, in mancanza di quest'ultimo,

mettete il recipiente nella vostra pattumiera (andrà a finire in una

discarica controllata: non è la soluzione migliore ma così si evita

l'inquinamento delle acque). I vostri figli ve ne saranno grati e anche

voi ne trarrete vantaggio. Prima di disfarvi di un apparecchio da eliminare,

rendetelo inutilizzabile. Quindi consegnatelo ad un centro adibito alla

raccolta di materiali riciclabili. L'indirizzo del centro più vicino a voi potrà

esservi fornito dall'Amministrazione Locale.

   

Se nella targa identificativa dell'apparecchio appare il simbolo

, seguire le seguenti istruzioni:

37CONTENUTO Avvertenze per la Sicurezza

Come si presenta il piano di cottura:

Diametro recipienti (cm) consigliati

Consigli per la cottura

Avvertenze per l'uso

Pulizia e conservazione

Condizioni di garanzia

48Avvertenze per la Sicurezza

Leggete attentamente questo Manuale per usare in

modo efficace e sicuro questo apparecchio da cucina.

Secondo la normativa vigente l'installazione e la

trasformazione di gas possono essere effettuate soltanto

da un tecnico ufficialmente autorizzato.

Prima d'installare il vostro nuovo piano di cottura, verificate

che le misure siano corrette.

Questo apparecchio non dev'essere collegato ad un

dispositivo di espulsione dei prodotti di combustione.

Le seguenti istruzioni sono valide soltanto per i paesi il

cui simbolo è riportato sull'apparecchio; per adattarlo

alle condizioni di utilizzo del paese, è necessario ricorrere

alle istruzioni tecniche.

E' indispensabile che il luogo in cui s'installa l'apparecchio

disponga della ventilazione regolamentare in perfette

condizioni di uso. (Norme Basilari per l'Installazione di

Gas in Edifici Abilitati, Gazzetta Ufficiale dello Stato

Spagnolo n. 281,24-11-93)

Fare in modo che l'apparecchio non sia esposto a forti

correnti d'aria, che potrebbero provocare lo spegnimento

Questo apparecchio esce dalla fabbrica predisposto per

il gas indicato sulla targa d'identificazione. Qualora fosse

necessario effettuare una modifica, chiamare il nostro

servizio di assistenza tecnica.

Non manipolare l'apparecchio all'interno. In caso di

necessità, chiamare il nostro servizio di assistenza

Conservare con cura le istruzioni per l'uso ed il montaggio

per poterle consegnare insieme all'apparecchio qualora

lo stesso cambiasse proprietario.

Non mettere in funzionamento un apparecchio

Durante il funzionamento le superfici degli apparecchi

di riscaldamento e cottura si scaldano: agire con cautela.

Tenere sempre lontano dai bambini.

39Usare l'apparecchio soltanto per la preparazione di

alimenti, mai come riscaldamento.

Grassi o olii eccessivamente scaldati possono infiammarsi

facilmente. Perciò è necessario controllare costantemente

la preparazione degli alimenti cucinati con grassi o olii,

come ad esempio le patate fritte.

Non versare mai acqua su grassi o olii molto caldi:

PERICOLO! Coprire il recipiente per soffocare il fuoco

e scollegare la zona di cottura.

In caso di guasto, staccare l'alimentazione del gas e la

corrente elettrica dall'apparecchio. Per la riparazione

chiamare il nostro servizio di assistenza tecnica.

Non mettere recipienti deformati instabili su piani di

cottura e bruciatori, per evitare che possano capovolgersi

Se una manopola s'inceppa, non forzarla. Chiamare

subito il nostro servizio tecnico ufficiale affinché proceda

alla riparazione o alla sostituzione.

Durante l'uso del vostro piano di cottura a gas, evitate

le correnti d'aria e non versate liquidi freddi: ciò può

provocare la rottura del vetro.

I grafici rappresentati in questo libro d'istruzioni sono

triplice fiammaBruciatori a gas

subire urti violenti.

Se il vostro piano di cottura è dotato di bruciatori che

dispongono di valvole di sicurezza che impediscono

l'uscita del gas in caso di spegnimento accidentale dei

bruciatori, procedere all'accensione nello stesso modo

ma tenendo premuto il comando finché non avviene

l'accensione e mantenendo la pressione per qualche

secondo con la fiamma accesa. Se l'accensione non

avviene ripetere l'operazione, stavolta tenendo premuto

per circa 10 secondi.

Per spegnere, girare il comando verso destra fino alla

Il vostro moderno e funzionale piano di cottura dispone

di manopole progressive che vi permettono di trovare la

regolazione necessaria tra la massima e la minima.

A seconda dei modelli, il vostro piano di cottura può

essere dotato di un bruciatore a triplice fiamma, molto

pratico e comodo per cucinare con padelle grandi, Wok

cinesi (per preparare qualsiasi tipo di piatto asiatico),

ecc. L'uso dell'apparecchio a gas produce calore e

umidità nel locale in cui è installato. E' necessario

garantire una buona ventilazione della cucina: tenere

aperti i fori di ventilazione naturale o installare un

dispositivo di ventilazione meccanica (cappa

d'aspirazione). Un uso continuativo dell'apparecchio può

richiedere una ventilazione supplementare, ad esempio

aprendo una finestra (senza provocare correnti d'aria)

o aumentando la potenza dell'eventuale ventilazione

meccanica esistente.

Per accendere un bruciatore, premere il comando

relativo al bruciatore scelto e girarlo verso sinistra fino alla

posizione massima, mantenendolo in questa posizione

per qualche secondo, fino a che il bruciatore non si

accende; poi rilasciarlo situandolo sulla regolazione

l'accensione non avviene, ripetere

vostro piano di cottura non

possiede l'accensione

automatica, avvicinare una fiamma

(accendino, fiammiferi,

ecc.) al bruciatore. Se le

candele sono sporche

l'accensione sarà difettosa: è

mantenere la massima pulizia,

da effettuarsi con uno

spazzolino tenendo presente

che la candela non deve

Una fiamma color arancione è normale e si verifica

quando cè polvere nellambiente, si sono versati

Su ogni comando di azionamento è segnalato il

bruciatore attivato dallo stesso. Fig. 1.Diametro recipienti (cm) consigliati

Ausiliario: 12 cm 14 cm

A seconda dei modelli, il piano di cottura può comprendere

un supplemento costituito da una griglia, imprescindibile

per il bruciatore a triplice fiamma per recipienti di diametro

superiore a 26 cm, griglie per arrosti, tegami di terracotta

e recipienti concavi di qualsiasi tipo (Wok cinesi, ecc.).

Fig. 2. Se così non fosse, il servizio tecnico della marca

Griglia per caffettiera: A seconda dei modelli, il piano di

cottura può comprendere un supplemento costituito da

una griglia per caffettiera, da utilizzare esclusivamente

con il bruciatore ausiliario e con recipienti di diametro

inferiore a 10 cm. Se così non fosse il servizio tecnico

della marca dispone di queste griglie per caffettiera con

Il fabbricante non si assume alcuna responsabilità

in caso di mancato utilizzo o utilizzo non corretto

di queste griglie supplementari.

A seconda del modello:

dispone di questa griglia suppletoria con il codice 484128 //Questi consigli sono orientativi

Consigli per la cottura

arrostire, rosolare, risotti,

Riscaldare e mantenere caldi: piatti

Riscaldare e mantenere caldi i piatti

cotti e preparare piatti delicati

Cuocere: stufati, arrosto

44Avvertenze per l'uso

Non usare recipienti piccoli

su bruciatori grandi. La

fiamma non deve toccare i

lati del recipiente.

coperchio o con lo stesso

spostato, si spreca una

parte dell’ energia.

Non usare recipienti con

fondi irregolari, fanno

aumentare il tempo di

cottura e il consumo di

Usare sempre recipienti

adatti ad ogni bruciatore,

cosí si eviterá un consumo

eccessivo di gas e di

macchiare i recipienti.

Mettere sempre il coperchio

Usare soltanto pentole,

padelle e tengami con un

fondo piatto e spesso.

Non mettere il recipiente

spostato rispetto al

bruciatore, potrebbe

Mettere il recipiente ben

centrato sul bruciatore.

Non usare recipiente di

bruciatori situati vicino ai

comandi, che una volta

centrati sul bruciatore

possano arrivare a toccarli

ed avvicinarsi tanto da far

aumentare la temperatura

in quella zona e quindi

Non mettere i recipienti

direttamente sul bruciatore.

Mettere il recipiente sulla

griglia. Verificare che le

griglie e i coperchi dei

bruciatori siano collocati

correttamente prima di

Non usare pesi eccessivi,

non colpire il piano di cottura

con oggetti pesanti.

Maneggiare i recipienti con

cautela sul piano di cottura.

Non usare due bruciatori o

fonti di calore per un solo

Evitare l’uso di griglie per

terracotta,ecc... In modo

prolungato alla massima

Usare un solo recipiente per

Usare la griglia suppletoria

sul bruciatore a triplice

Avvertenze per l'uso riguardantila cottura

45Norme di uso per il Vetro:

Dopo aver lavato le griglie asciugatele completamente prima di usarle di nuovo per

cucinare, la presenza di gocce d'acqua o di zone umide all'inizio della cottura

può causare eventuali punti di deterioramento nello smalto.

Fare attenzione ai tasselli delle griglie durante la pulizia, potrebbero allentarsi

e graffiare il vetro con la griglia all'uso successivo.

Non usare detersivi in

polvere, spray per la pulizia

dei forni n;e spugnette

abrasive che possano

Per la conservazione del

vetro usare una spugna

insaponata, ma soltanto

quando l’ apparecchio è

Non usare mai oggetti a

punta come pagliette

metalliche o coltelli per

togliere resti di alimenti

induriti sulla superficie.

Non usare coltelli, raschietti

o simili per pulire la giunzione

del vetro con gli elementi

decorativi dei bruciatori o con

i profilati decorativi metallici.

Pulire la superficie dell’

elemento riscaldatore

una volta freddo ogni

volta che viene usato,

compresi i piccoli resti

che si bruciano quando

si accende di nuovo.

bruciatori e le griglie à

sapone e strofinandoli

con una spazzola non

metallica allo scopo di

liberare completamente

i fori e le scanalature per

corretta. Asciugare i

coperchi dei bruciatori e

delle griglie tutte le volte

Non far scorrere i recipienti

sul vetro, perché si può

graffiare. Inoltre, evitare di far

cadere sul vetro oggetti duri

Noncolpire il piano di cottura

su nessuno dei suoi spigoli.

bruciatori, verificare che

i coperchi siano collocati

duffusore di fiamma del

I granelli di sabbia, ad

esempio, provenienti dalla

pulizia di ortaggi e verdure,

possono graffiare la

superficie del vetro.

Pulizia e conservazione

46Situazioni anomale

...Se il funzionamiento

elettrico generale à guasto?

- Fusibile difettoso

- Probabilmente è scattato

l’automatico o un differenziale

- Verificare nella scatola

generale d’ingresso se è

acattoto l’automatico o un

- Vi possono essere residui di

cibo o di prodotti di pulizia tra la

candela e i bruciatori.

- Asciugare con cura i

coperchi dei bruciatori e le

- I bruciatori sono bagnati.

... Se la fiamma dei bruciatori

- Le varie parti del bruciatore

sono state collocate in modo non

- Situare correttamente i vari

... Se il flusso di gas non

sembra normale, o se non

- Le scanalature di uscita del gas

dai bruciatori sono sporche.

- Il passaggio del gas è chiuso

a causa di chiavi intermedie.

- Aprire le eventuali chiavi

... Se c’è odore di gas nel

locale della cucina?

- C’è una manopola aperta.

- Possibile fuga nell’attacco alla

- Procedere alla verifica.

- Accertare che l’attacce sia

Probabile causa Soluzione

- Lo spazio tra la candela e i

bruciatori dev’essere pulito

Non sempre è necessario chiamare il servizio di assistenza tecnica.

In molti casi potete risolvere il problema da soli. La tabella

seguente contiene alcuni consigli.

Soltanto il personale autorizzato del nostro Ufficio Tecnico può

effettuare lavori sul sistema funzionale del gas e su quello elettrico.

... Se non funzionano i

dispositivi di sicurezza dei

-Il comando non è stato tenuto

- Le scanalature di uscita del gas

dai bruciatori sono sporche.

- Dopo aver acceso il

bruciatore tenere premuto il

- Pulire le scanalature di

uscita del gas dai bruciatori.

- Se il gas proviene da una

bombola, può darsi che questa

- Sostituire la bombola con

- Pulire le scanalature di

uscita del gas dai bruciatori.

...Se l’accensione elettrica

- I coperchi dei bruciatori sono

atati collocati male.

-Verificare che i coperchi

siano stati collocati

- Controllare il fusibile nella

scatola generale portafusibili

e sostituirlo se èguasto.

47Condizioni di garanzia

Le condizioni di garanzia applicabili a questo apparecchio

sono quelle stabilite dalla rappresentanza della nostra

azienda nel paese in cui è stato compiuto l'acquisto. Se

lo desiderate, il venditore che vi ha venduto l'apparecchio

sarà sempre a vostra disposizione per fornirVi tutti i

dettagli necessari in merito. Per potersi avvalere della

garanzia sarà comunque necessario presentare la

ricevuta d'acquisto.

L'azienda si riserva il diritto di apportare modifiche.

In caso di chiamata al nostro Ufficio Tecnico, si prega di indicare:

E - NR FD Queste indicazioni sono riportate sulla targa d'identificazione dell'apparecchio situata

nella parte inferiore del piano di cottura.

48Estimado/a Cliente/a:

elemento calefactor una
