MANUALE UTENTE ERN2301AOW ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzato, potete esser certi di ottenerere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottener informazioni sull'assistenza.

www.electrolux.com

Registrarare il vosto prodotto e ricevere un servizio migliorare:

acquistare accessori, materiali di consumo e ricambi origini per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. ISTRUZIONI DI SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'infallazione e del primo utilizzato leggere conattenzione il libretto istruzioni, inclusi suggestimenti e le avventenze. Per evitare errors e incidenti, è importante garantire che tutte le persone che utilizzato l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzzi sua correttamente informatato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produtto non è responsabile dei danni provocati da eventuali omissioni.

1.1 Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state astruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini gio-cando possano subire scosse elettriche o chiudersi dentro l'apparecchio.
• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nella sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve renderere inutilizzabili tali chiusure prima di eliminare l'appareccchio sostituito, per evitare che

diventi una trappola mortale per i bambini.

1.2 Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione, sua sull'apparecchiatura che nella struttura da incasso, siano libero da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/ o bevande e usi affini:
• cucine di negozi, uffici e altri ambienti di lavoro;
• fattorie e clienti di hotel, motel e altri ambienti residenziali;
• bed and breakfast;
• catering e usi simili non di vendita.
  Nonutilizzaredispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.
  Non utilizzato autre apparecchiature elettriche (per esempio gelatiere) all'in-terno del frigorifero, salvo quella approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchia-tura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è inflammabile.

Durante il trasporto e l'installazione del l'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

• evitare fiamme libero e scintille

• aerare bene il locale in cui si trovai l'apparecchiatura

• É pericoloso cancellare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituti da un techniciano certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolonghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un seguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accesibilitie.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfettamente stabile, non insere la spina. Il collegamento potrebbe provocare scosse elettriche o create un rischio di incendio.

6. L'apparecchiatura non deve essere messa in funzione perché il coprilampada interno (se previsto).

7. Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.

8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto pottrebbe provocare abrasioni o usioni da freddo.
9. Evitare un'esposizione prolongata dell'apparecchiatura alla luce solare diretta.
10. Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampadi-ne speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

1.3 Uso normale

Non appoggiare pentole calde sulle parti in plastica dell'apparecchiatura.
Non riporre gas o liquidi infiammabili nell'apparecchio: i contentitori potrebbero esplodere.
- Osservare rigorosamente le raccomandazioni del produttore riguardo alla con

servazione degli alimenti. Leggere attentamente le relative istruzioni.

1.4 Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spagnere l'apparecchiatura ed estrarre la spina alla presa.
• Non pulire l'apparecchiatura con oggettiti metallici.
• Ispezionare regolarmente lo scarico dell'acqua di sbrinamento. Lo scarico deve essere sempre perfettamente libero. L'ostruzione dello scarico può causare un deposito di acqua sul fondo dell'apparecchiatura.

1.5 Installazione

Per il collegamento elettrico, seguire attendamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negotio in cui è stato acquistato. In questo caso conservare l'imbal-laggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.
• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si cui sorriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installmente.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere più vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessible.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

1.6 Assistenza tecnica

Gli interventi elettrici sull'apparecchiatura devono essere eseguiti escludamente da elettriciisti qualificati o da personale competente.
- Gli interventi di assistenza devono essere eseguiti escludivamente da tecnici autorizzati e utilizzato solo ricambi originali.

1.7 Tutela ambientale

Questo appearecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refri

gerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'i-solamento contiene gas inflammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calorie. I materiali usati su quello apparecchio contrassegnati dal symbolo sono riciclabili.

2. USO DELL'APPARECCHIO

2.1 Accensione

Inserire la spina nella presa.

Ruotare il termostato in senso orario fina a una regolazione media.

2.2 Spegnimento

Per spegnere l'apparecchio, ruotare il termostato in posizione "O".

2.3 Regolazione della temperatura

La temperatura è regolata automaticamente.

Perutilizzare l'apparecchio, procedere co-me segue:

• ruotare il termostato verso una regolazione Bassa per un raffreddamento minimo.
• ruotare il termostato verso una regolazione alta per un raffreddamento massimo.

Una regolazione media è in genere la più adatta.

Tuttavia la regolazione esatta dovrebbe essere scelta tenero amente che la temperature all'interno dell'apparecchio dipende da:

• temperatura ambiente
• frequenza di aperture della porta
• quantità di cibo conservato
• posizione dell'apparecchio.

Se la temperatura ambiente è elevata o l'apparecchio è a pieno carico ed è regolato su temperature minime, cui funzionare in continuo causando la formazione di brina sulla parete posteriori. In questo caso la manopola deve essere regolata su una temperatura per consentire lo sbrinamento automatico riducendoosi il consumo di energia.

3. UTILIZZO QUOTIDIANO

3.1 Pulizia dell'interno

Prima di utilizzato l'apparecchio per la primaolta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone

neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

3.2 Spia della temperatura

Questa apparecchiatura viene vendutaanche in Francia. Per rispetto la normativa vigente in quello paese,essa deve essere dotata di un particolare dispositivo,ippo nella parte bassa della cella frigorifero (vedi figura) per segnalare la zona più fredda del va- no.

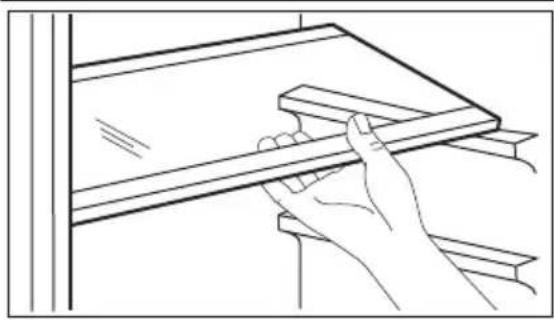

3.3 Ripiani mobili

Le guide presenti sulle pareti del frigorifero permiettono di posizionare i ripiani a diverse altezze.

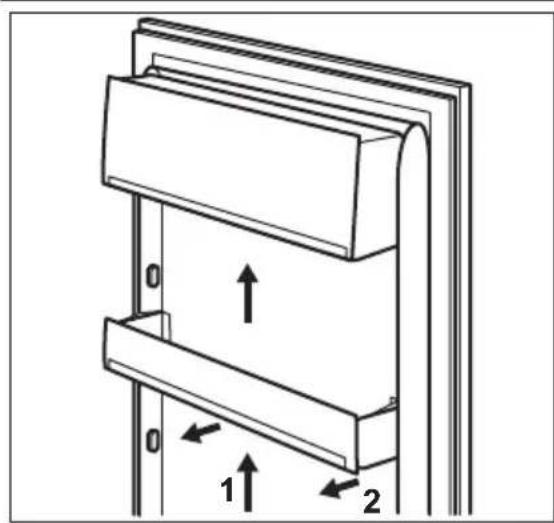

3.4 Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti. Per regolare l'altezza dei ripiani, procedere come segue: tirare delicatamente il ripiano nella direzioneindicata delle frece fino a sganciarlo, quindi riposizionarlo dove necessario.

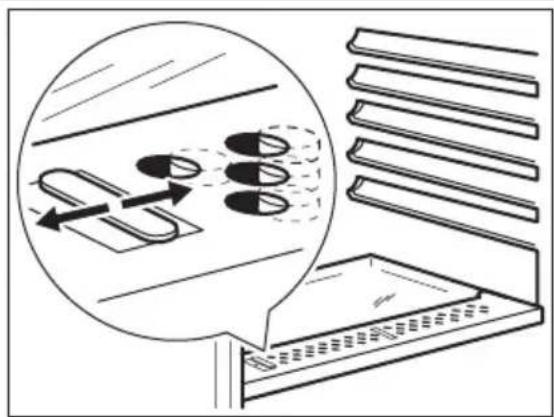

3.5 Controllo dell'umidità

Il ripiano di vetro incorpora un dispositivo a fissure, regolabili per mezzo di una leva scorrevole, che consente di regolare la temperatura del cassetto o dei cassetti delle verdure.

Quando le fissure di ventilazione sono chiuse:

l'umidità naturale del cibo conservato negli scomparti della frutta e della verdura viene preservata più a lungo.

Quando le fessure di ventilazione sono aperte:

la maggiore circolazione di aria riduce l'umidità presente negli scomparti della frutta e della verdura.

4. CONSIGLI E SUGGERIMENTI UTILI

4.1 Consigli per il risparmio energetico

Non aprire frequentlymente la porta e non lasciarla aperta più di quello assolutamente necessario.
- Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore più funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In quello caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

4.2 Consigli per la refrigerazione di cibi freschi

Per ottener i migliori risultati:

• non riporre nel frigorifero cibi caldi o li- quidi in fase di evaporazione
• coprige o avvolgere il cibo, in particolare se emana un odore forte
• posizionare il cibo in modo che l'aria possa circolare liberamente attorno adesso

4.3 Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): awolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc.: dovrebbere. ro essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposto/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contentori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposto ripiano sulla porta.

Non conservare nel frigorifero banane, pa-tate, cipolle o aglio se non sono confezionati.

5. PULIZIA E CURA

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo appearecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

5.1 Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'internalo, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio

5.3 Sbrinamento del frigorifero

con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Non danneggiare il systema di raffreddamento.

Molti detergenti per cucine dimarca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in quello appearecchio. Per quello motivosi raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po'di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

5.2 Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio alla rete elettrica
• rimuovere tutto il cibo
• sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare agli tanto per evitare che il cibo contentuto marcisca in caso di interruzione dell'alimentazione elettrica.

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero agli volta che il motocompressore si arresta. L'acqua di sbrinamento giungeattraverso un condotto in un apposto recipientente postosul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

Pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriori, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposto utensile più inserto nel foro di scarico.

6. COSA FARE SE...

AVVERTENZA!

Prima della ricerca guasti, stacca- re la spina alla presa.

Le operazioni di ricerca guasti non contenate nel presente manuale sono riservate solo ad elettrici sti qualificati o a persone competenti.

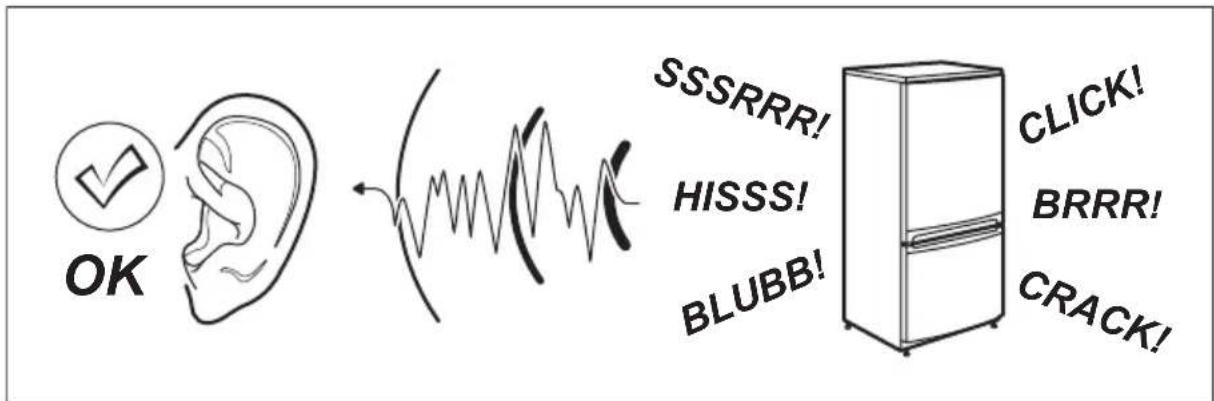

Durante I'uso normale sono emessi alcuni suoni (compressore, circolazione del refrigerante).

Problema Possibile causa Soluzione
L'apparecchiatura non funziona. La lampadina non si accende.	L'apparecchiatura è spenta.	Accendere l'apparecchiatura.
La spina non è inserita correttamente nella presa.	Inserire correttamente la spina nella presa.
L'apparecchiatura non ri-ceve corrente. Non arrivata tensione alla presa elettrica.	Collegare alla presa un'altra apparecchiatura elettrica. Rivolgersi a un elettricista qualificato.
La lampadina non si accende.	La lampadina è in stand-by.	Chiudere e aprire la porta
La lampadina è difettosa. Vedere "Sostituzione della lampadina".
Il compressore ri-mane sempre in fun-zione.	La temperature non è re-golata correttamente.	Impostare una temperature superiore.
La porta non è chiusa cor-rettamente.	Vedere "Chiusura della porta".
La porta viene aperta trop-po frequentlymente.	Limitare il più possibile il tempo di aperture della porta.
La temperature degli ali-menti è troppo alta.	Prima di introdurre gli ali-menti, lasciarli raffreddare a temperature ambiente.
La temperature ambiente è troppo alta.	Abbassare la temperature ambiente.
Scorre acqua sul pannello posteriore del frigorifero.	Durante lo sbrinamento automatico, la brina che si forma sul pannello poste-riore si scioglie.	Non si tratta di un'anomalia.
Scorre acqua all'in-terno del frigorifero.	Lo scarico dell'acqua è ostruito.	Pulire lo scarico dell'acqua.
Gli alimenti impediscono all'acqua di scorrere nel-l'apposito collettore.	Evitare di disporre gli ali-menti direttamente contro la parete posteriore.
Scorre acqua sul pavimento.	L'acqua di sbrinamento non viene scarcicata nella bacinella di evaporazione posta sopra il compresso-re.	Collegare lo scarico dell'ac-qua di sbrinamento alla bacinella di evaporazione.
La temperature al-l'interno dell'appa-recchiatura è troppo Bassa.	La temperature non è re-golata correttamente.	Impostare una temperature superiore.
La temperature al-l'interno dell'appa-recchiatura è troppo alta.	La temperature non è re-golata correttamente.	Impostare una temperature inferiore.

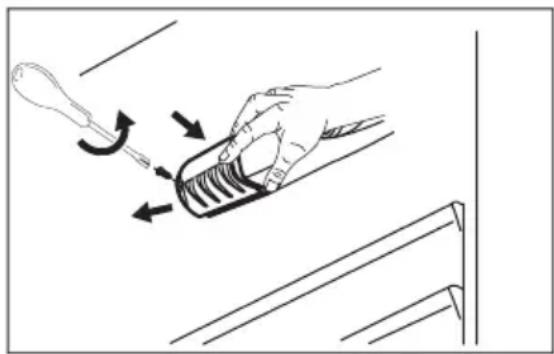

6.1 Sostituzione della lampadina

1. Scollegare la spina alla presa di corrente.
2. Rimuovere la vite dal coprilampada.
3. Rimuovere il coprilampada (vedere la figura).
4. Sostituire la lampada usata con una nuova con la stessa potenza e studiata in modo specifico per gli elettrodomestici. (la potenza massima consentita è individata sul coprilampada).
5. Installare il coprilampada.
6. Serrare la vite del coprilampada.
7. Inserire la spina nella presa.
8. Aprière la porta. Controllare che la lam-padina si accenda.

6.2 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

7. INSTALLAZIONE

AVVERTENZA!

Prima di procedere all'infallazione, leggere attendamente le "Informazioni per la sicurezza", che riportano le precauzioni da rispettore per la propria incolumita e il corretto funzionamento dell'apparecchiatura.

7.1 Posizionamento

Installare quello apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climaticaindicata sulla sua targhetto:

Classe Temperatura ambiente clima-tica

SN da + 10°C a + 32°C

N da + 16°C a + 32°C

ST da + 16°C a + 38°C

T da + 16°C a + 43°C

7.2 Collegamento elettrico

Prima di inseire la spina, verificare che la tensione e la frequenza riportate sulla tar

ghetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consul- tando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispecttate.

Il presente appearecchio è conforme alle dirittive CEE.

7.3 Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchiatura de-ve essere sufficiente.

Consultare le istruzioni di montaggio per l'installazione.

8. RUMORI

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

9. DATI TECHNICI

Nicchia di incasso

Altezza 1225 mm

Larghezza 560 mm

Profondità 550 mm

Tensione 230-240 V

Frequenza 50 Hz

Le informazioni tecniche sono riportate sulla targhetto sul lato sinistro interno del-

l'apparecchio e sull'etichetta dei valori energetici.

10. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il symbolo

Buttare I'imballaggio negli apposti contentitori per il riciclaggio.

Aiutare a proteggere I'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di ricericlaggio più vicino o contattare il comune di residenza.

INNEHÄLL

1. SÄKERHETSFÖRESKRIFTER 76
   2.ANVANDNING 78
   3.DAGLIG ANVANDNING 78
   4.RAD OCH TIPS 79
2. SKÖTSEL OCH RENGÖRING 80
3. OM MASKINEN INTE FUNGERAR 81
4. INSTALLATION 83
5. BULLER 84
6. TEKNISKA DATA 85
