MANUALE UTENTE ACM 802/NE - INSTALLATIE INSTRUCTIE WHIRLPOOL

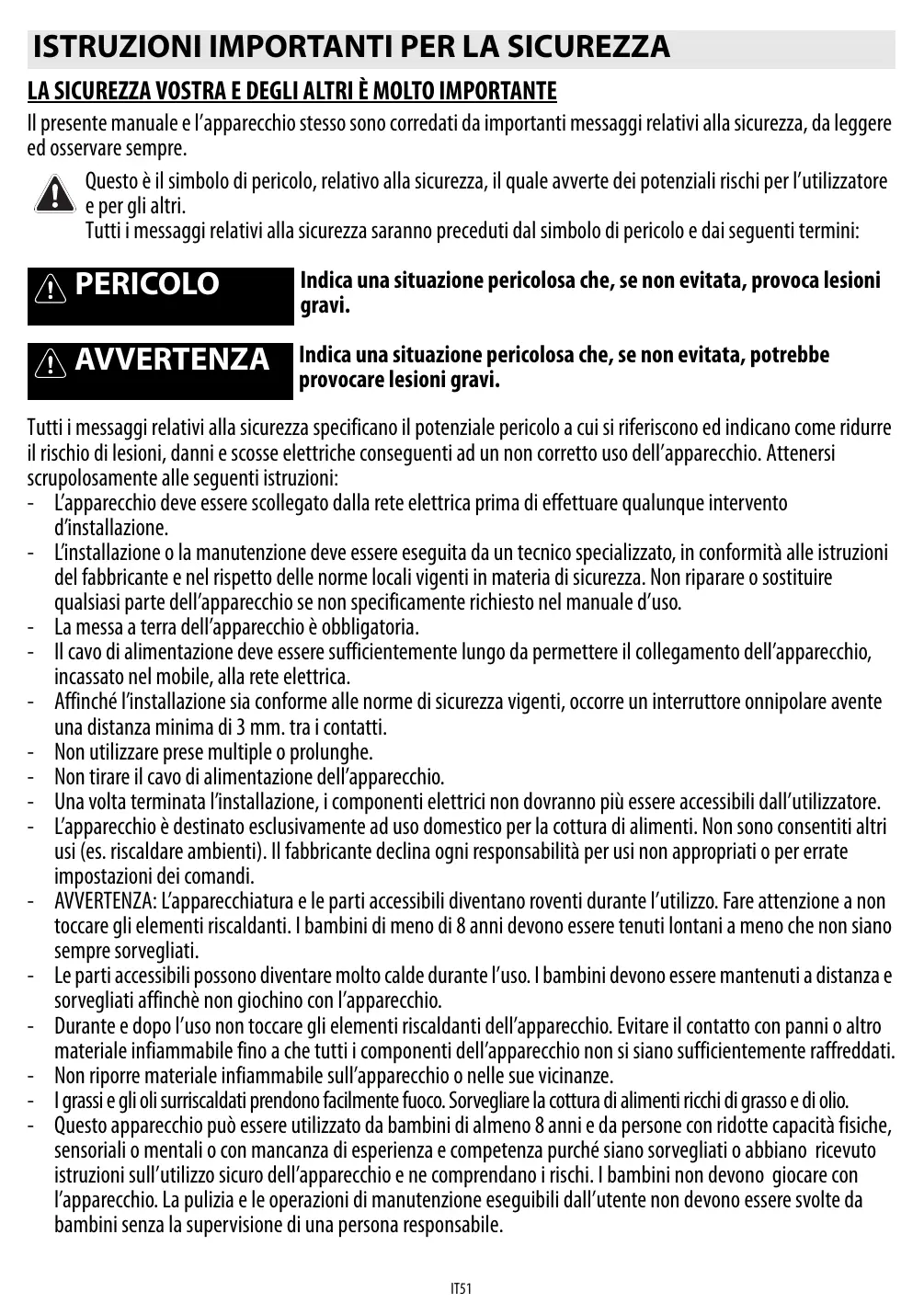

Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.

Qesto è il symbolo di pericolò, relativivo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri.

Tutti i messaggi relativi alla sicurezza saranno preceduti dal symbolo di pericolo e dai seguenti termini:

PERICOLO

Indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

AVVERTENZA

Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo a cui si riferisce cono edindicano come ridurre il rischio di lesioni, danni e scosse elettriche consequenti ad un non corretto uso dell'apparecchio. Attenersi scrupolosamente alle seguenti istruzioni:

L'apparecchio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento d'installazione.
L'installation o la manutenzione deve essere eseguita da un technician specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non ripare o sostuire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso.
- La messa a terra dell'apparecchio è obbligatoria.
- Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio, incassato nel mobile, alla rete elettrica.
- Affinché l'installation sa conforme alle norme di sicurezza vigenti, occorre un erruttore onnipolare avente una distanza minima di 3 mm. tra i contatti.
Nonutilizzare prese multiple o prolonghe.
- Non tirare il cavo di alimentazione dell'apparecchio.
- Una volta terminata l'installazione, i componenti elettrici non dovanno più essere accesibili dall'utilizzatore.
- L'apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina agli responsabilità per usi non appropriati o per errate impostazioni dei comandi.
- AVVERTENZA: L'apparecchiatura e le parti accessibili divertano roventi durante l'utilizzo. Fare attenzione a non toccare gli elementi riscaldanti. I bambini di meno di 8 anni devono essere tenuti lontani a meno che non siano sempre sorvegliati.
Le parti accessibili possono diventare molto calde durante l'uso. I bambini devono essere mantenuti a distanza e sorvegliati affinché non giochino con l'apparecchio.
- Durante e dopo l'uso non toccare gli elementi riscaldanti dell'apparecchio. Evitare il contatto con panni o altri materiale infiammabile fino a che tutti i componenti dell'apparecchio non si siano sufficientemente raffreddati.
Non riporre materiale infiammabile sull'apparecchio o nelle sue vicinanze.
I grassi e gli oli surriscaldati prendono disponibile fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio.
- Questo apparecchio più essere utilizzato da bambini di almeno 8 anni e da persona con ridotte disponibilità fisiche, sensoriali o mentali o con mancanza di esperienza e competenza Purché siano sorvegliati o abbiano ricevuto istruzioni sull'utilizzo sicuro dell'apparecchio e ne comprendano i rischi. I bambini non devono gliacare con l'apparecchio. La pulizia e le operazioni di manutenzione eseguibili dall'utente non devono essere svolte da bambini sulla supervisione di una persona responsabile.

• Non porre sulla zona di cottura oggetti metallici, quali utensili da cucina (coltelli, forchette, cucchiai, coperchi, etc.) perché potrebbero scaldarsi.
• E obligatoria l'installazione di un pannello separatore, non fornito a corredo, nel vano sotto l'apparecchio.
  Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scossa elettrica.
  L'apparecchio non è destinato ad essereMESSO in funzione per mezzo di un temporizzatore esterno oppure di unsystema di dato a distanza separato.
• AVVERTENZA: La cottura non sorvegliata su un piano cottura con olio o grasso cui èssoere pericolosa e generare incendi. Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere l'apparecchio e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio.
  AVVERTENZA: Pericolodi incendio: non pogiare oggetti sulle superfici di cottura.
  Non usare pulitrici a vapore.
  Non appoggiare oggetti metallici come coltelli, forchette, cucchiae e coperchi sulla superficie del piano di cottura perché potrebbero surriscaldarsi.
• Dopo l'uso, spagnere l'elemento riscaldante con la manopola e non affidarsi al rilevatore di presenza della casseruola.

Smaltimento imballaggio

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio (S). Le diverse parti dell'imballaggio non devono essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.

Smaltimento prodotto

Questo apprecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che quello prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il sibbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Risparnio energetico

Per ottener migliori risultati si consiglia di:

Utilizzare tegami e pentole con diametro del fondo uguate a quello della zona di cottura.
Utilizzare sostanto pentole e tegami con fondi piatti.
Dove possibie, tenere il coperchio sulle pentole durante la cottura.
Utilizzato la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura.
- Posizione la pentola nel centro della zona di cottura disegnata sul piano.

DICHiarazIONE DI CONFORMITA (€

• Questo apparecchio, destinato ad entrare a contatto con prodotti alimentari, è conforme al regolamento (C €) n.1935/2004 ed è stato progettato, costruito ed immesso sul mercato in conformità ai requisiti di sicurezza della direttiva "Bassa Tensione" 2006/95/CE (che sostituisce la 73/2 3/CEE e successivi emendamenti), requisiti di protezione della direttiva "EMC" 2004/108/CE.

PRIMA DELL'UTILIZZO

IMPORTANTE: se le pentole non sono delle dimensioni corrente le zone cottura non si accendono. Utilizzare solo pentole che riportano il significato "SISTEMA A INDUZIONE" (Figura a lato). Prima di accendere il piano di cottura, posizionare la pentola sulla zona di cottura desiderata.

Per verificare che il recipiente sa adatto al piano cottura ad induzione servirsi di una calamita: le pentole non sono adatte se non sono rilevabili magnificamente.

Assicurarsi che il fondo delle pentole non sa ruvido perché potrebbe graffiare la superficie del piano cottura. Controllare le stoviglie.
Non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano. Potrebbero derivarne danni.

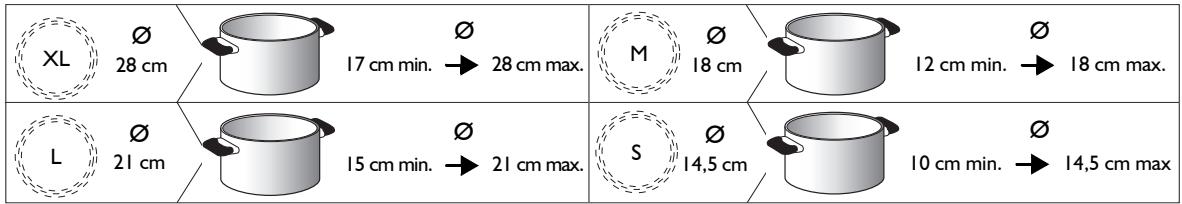

DIAMETRI FONDO PENTOLA CONSIGLIATI

INSTALLAZIONE

Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per le dimensioni dell'incasso e per le istruzioni di installmente riferisi alle immagini a pagna 2.

PREDISPOZIONE DEL MOBILE PER INCASSO

AVVERTENZA

Installare un pannello separatore除去 il piano cottura.
La parte inferiore del prodotto non deve essere accessibile dopo l'installazione.
- Nel caso di installatione di un fornso sottopiano, non interporre il pannello separatore.

min 5 mm

La distanza tra parte inferiore dell'apparecchio e il pannello divisorio delve rispettore le dimensioni riportate in figura.
Per un correto funzionamento del prodotto non ostruire l'apertura minima tra piano di lavoro e il latero superiore del piano del mobile (min. 5 mm).
- Nel caso di INSTALLazione di un forn o sottopiano, accertarsi che il forn o sa dotato di systema di raffreddamento.
Evitare l'installatione del piano cottura sopra alla lavastoviglie o lavatrice affinche i circuiti elettronici non vengano a contatto con vapore ed umidita e quindi si danneggino.
- Nel caso d'installazione a filo, chiamare il servizio assistenza per richiedere il montaggio del kit viti 4801 211 00112.
Per la rimozione del piano utilizzare un cacciavite (non fornito) agendo sulle molle perimetrali nella parte inferiore del prodotto.

CONNECTION ALLA RETE ELETTRICA

AVVERTENZA

• Scollegare l'apparecchio alla rete elettrica.
• L'installazione deve essere effettuata da personale professionlmente qualificato a conosenza delle norme vigenti in materia d'installazione e sicurezza.

Il costrutto declina agli responsabilità per danni a persone, animali o cose in caso di mancata osservanza delle direttive fornite nel presente capitolo.
Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro.
Assicurarsi che la tensione indicata sulla targhetta matricola posta sul fondo dell'apparechio corrisponda a quella dell'abitazione in cui verrà installato.

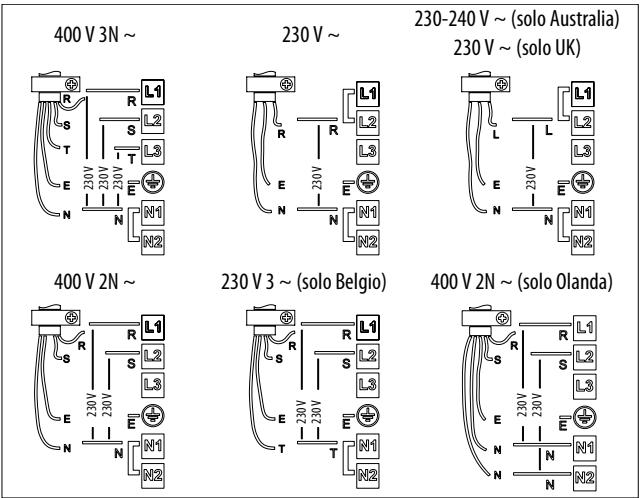

Connessione alla morsettiera

Per il collegamento elettrico serviri di un cavo ditipo H05RR-F come da tabella tutto.

Conducttori	Quantità x dimensione
230 V ~ + (½)	3 x 4 mm²
230-240 V ~ + (½)	3 x 4 mm² (solo Australia)
230 V 3 ~ + (½)	4 x 1,5 mm²
400 V 3N ~ + (½)	5 x 1,5 mm²
400 V 2N ~ + (½)	4 x 1,5 mm²

Important:

• Mantenere o rimuovere i ponticelli metallici tra le viti della morsettiera L1-L2 e N1-N2 in accordo con lo schema connessioni (vedi figura).

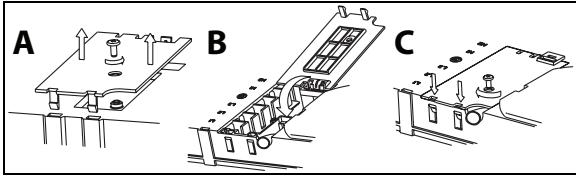

• Se il cavo è presente in fornitura,fare riferimento alle istruzioni di collegamento allegate al cavo.
• Accertarsi che tutte le sei viti della morsettiera siano serrate nella connessione dei cavi.

Esempio di ponticello presente (sinistra) o rimioso (destra). Si veda lo schema connessioni per i dettagli (i ponticelli sono nelle tra L1-L2 e tra N1-N2).

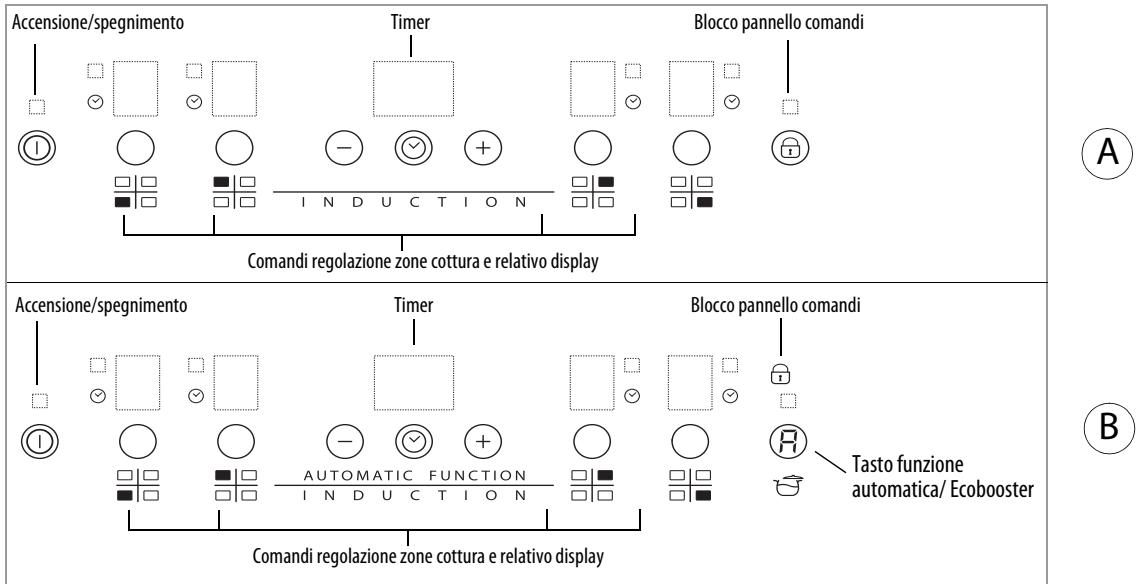

Descrizione Pannello Comandi

Pannello comandi

Accensione/spegnimento piano cottura

Per accendere il piano premere per circa 2 secondi il tasto ① finché non si illuminano i display delle zone di cottura. Per spegnere toccare lo stesso tasto sono al spegnimento dei display. Tutte le zone di cottura vengono disattivate.

Qualora il piano fosse gi stato utilizzato l'indicatore del calorie residuo "H" resta attivo fino a raffreddamento delle zone di cottura.

Se ento 10 secondi归来 l'accensione del piano cottura non si selezione nessuna funzione,esso si disattiva automaticamente.

Attivazione e Regolazione zone cottura

Display indicatore potenza

Indicazione zona cottura selezionata

Posizionamento zona cottura

Una volta acceso il piano cottura e posizionata la pentola sulla zona prescelta, selezionare la zonatramite l'apposto tasto: sul display viene visualizzato il livello 5.

Ogni zona cottura ha diversi livelli di potenza, regolabili con i tasti +/-, che vanno da "1": potenza minima a "9": potenza massima. Alcune zone cottura hanno la funzione ebollizione rapida (Booster), visualizzata a display con la lettera "P".

Disattivazione zone cottura

Selezionare la zona cottura da spegnere. Premendo il tasting dedicato (il puntino in basso a destra del livello di potenza, viene visualizzato a display). Premere il tasting " - " fino a portare il livello a "0".

Per un specnimento immediato tenere premuto per 3 sec il tasto di selezione zona. La zona di cottura si disattiva e compare l'indicatore "H" del calore residuo.

Blocco pannello comandi

La funzione blocca i comandi per prevenire l'attivazione accidentale del piano di cottura. Per attivare il blocco pannello comandi accendere il piano cottura, premere per tre secondi il tasto (oppure il tasto Automatic function/Eco Booster dove presente): un segnale acustico e un indicatoro luminoso vicino al symbolo del lucchetto segnalano l'aventuta attivazione. Il pannello di comandi è Bloccato ad eccezione della funzione di spegnimento. Per disattivare il blocco comandi ripetere la procedura di attivazione. Il puntino luminoso si spegne e il piano è nuovamente attivo.

La presenza di acqua, liquido fuoriuscito delle pentole o oggetti di qualsi genere posati sul tasto nellequivocare l'attivazione o la disattivazione involontaria del blocco pannello comandi.

Temporalizzatore (Timer)

Il timer è un interruptore orario che offre la possibilità di impostare una durata di cottura per un tempo massimo di 99 minuti (1 ora e 39 minuti) associabile a tutte le zone di cottura.

Selezionare la zona di cottura a cui si intende associare il timer (un puntino luminoso compare in basso a destra dell'indicatore del livello di potenza sul display), premere il pulsante con l'icona ad orologio impostare quando il tempo desiderato regolandosi con i tasti "+" e "-" della funzione timer (vedi figura). Dop o alcuni secondi dall'tolimo tocco, il timer comincia il conto alla rovescia (un puntino luminoso si accende di

fianco alla zona dove è stato attivato il timer). Allo scadere del tempo si attiva un segnale acustico e la zona di cottura si spegne automaticamente.

Per disattivare il timer premere il tasto " - " fino all'indicazione "0:0" sul display o premere per 3 sec il tasto con l'icona dell'orologio.

Per impostare il timer su una altra zona ripetere i punti sopra. Il display del timer visualizza sempre quello associato alla zona selezionata oppure quello più breve.

Per modifica o spegnimento timer è necessario premere il tasting di selezione zona a cui è associato.

Avvisidelpannellocomandi

Indicatore di calore residuo.

Il piano è dotato di un indicatore di calore residuo per ciascuna zona di cottura. Tale significatore segnala quali sono le zone di cottura più a temperatura elevata.

o far sciogliere il burro.

Con il raffreddamento della zona di cottura, il display si spegne.

Indicatore di pentola non corretta o assente.

Qualora la pentola non fosse compatible con il vostro piano ad induzione, fosse mal posizionata oppure non fosse delle dimensioni adatte, l'indicazione di "pentola assente" compare nel display (figura a lato). Se, entro 60 secondi, non viene rilevata nessuna pentola, il piano cottura si spelgne.

Funzioni speciali

Aluni modelli sono dotati di funzioni speciali:

Funzione ebollizione rapida (Booster)

Funzione presente solo su alcune zone cottura che permette di sfruttare al massimo la potenza del piano (ad esempio per portare ad ebollizione rapidamente l'acqua). Per attivare la funzione, premere il tasto ^+ " fino a che il display visualizza P".Dopo 10 minuti di utilizzo della funzione booster, I'apparecchio imposta automaticamente la zona al livello 9.

Automatic function

La funzione imposta automaticamente un livello di potenza adatto a mantenere la minima ebollizione. Attivare esta funzione dopo aver portato in ebollizione le pietanze, premendo prima il tasto relativo alla zona e successivement il tasto

Eco Booster

Da piano cottura acceso e a piastra selezionata, premere il tasto per attivare la funzione. Il piano cottura automaticamente attiva un ciclo che permette la bolitura e il mantenimento in ebollizione dell'acqua riducendo i consumi di energia elettrica rispetto alla normale funzione booster. La funzione è presente solo sulle zone di cottura che riportano il significato.

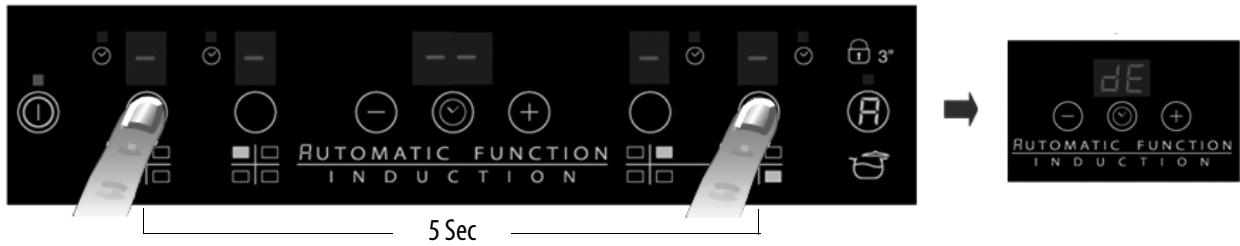

Modalità Demo

Qesto piano cottura e dotato della modalità demo che offre la possibilità di interagire con il pannello comandi perché attivare le zone di cottura corpondenti. La procedura per l'attivazione e la disattivazione deve essere effettuata entro 60 secondi dal momento in cui il prodottoiene alimentato alla rete elettrica della propria abitazione.

Per inseire la modalità demo premere contemporaneamente per 5 secondi i due tasti di selezione zona più esterni: "dE" è visualizzato sul display centrale. Ora è possibile esplorer la funazionalità del pannello comandi, la funzione di Lock e Unlock è attivaanche in Demo Mode.

Per disinserire la modalita Demo, ripetere la procedura, ricordandi che è necessario prima disconnettere il piano alla rete e poi riconnetterlo e esegure la procedura entro 60 secondi nella connessione.

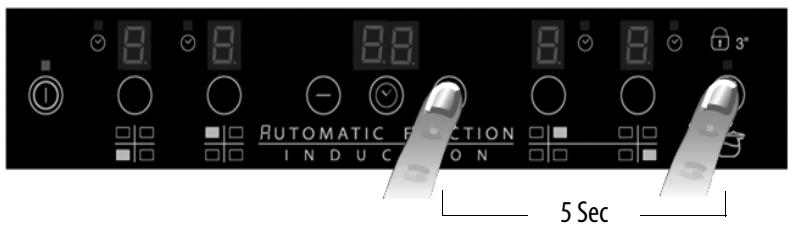

Attivazione/disattivazione segnale acustico

Per disattivare il segnale acustico è necessario tenere contemporaneamente premuti il tasto ^ + ^ e il tasto di selezione piu esterno per tre secondi. Per riattivare il segnale acustico ripetere la procedura. La procedura per l'attivazione e la disattivazione deve essere effettuata entro 60 secondi dal momento in cui il prodotto viene alimentato alla rete elettrica della propria abitazione.

AVVERTENZA

Non usare pulitrici a getto di vapore.
- Prima di procedere alle operazioni di pulizia, assicurarsi che le zone di cottura siano spente e che l'indicazione di calore residuo ("H") via scomparsa.

IMPORTANTE: non utilizzato spugne abrasive, pagliette. Il loro impiego, col tempo, potrebbe rovinare il veto.

• Dopo agli uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a residui di cibo.
  Zucchero al alimenti ad alto contento zuccherino danneggiano il piano cottura e vanno rimossi immediatamente.
• Sale, zucchini e sabbia potrebbero graffiare la superficie del vetro.
• Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (attenersi alle indicazioni del Fabbricante).

Leggere seguire le istruzioni della sezione "Istruzioni per l'uso".
- Controllare che non ci siano interruzioni della fornitura di corrente elettrica.
- Asciugare bene la superficie del piano dopo averlo pulito.
Se, accendendo il piano cottura, il display visualizza codici alfanumerici procedere secondo la segunte tabella.
- Dopo aveoutilizzato il piano di cottura,se non riuscite a spegnerlo,disconnettere il piano alla rete elettrica.

CODICE ERRORE	DESCRIZIONE	POSSIBILI CAUSE	RIMOZIONE ERRORE
C81, C82	La zona comandi si spegne per temperatura troppo elevata	La temperature interna delle parti elettroniche è troppo alta	Aspettare che il piano si raffreddi prima di riutilizzarlo
F42 o F43	Il collegamento del piano non è del voltaggio giusto	Il sensore rileva una tension differente da quella di collegamento	Scollegare il piano alla rete e controllare il collegamento
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60	Chiamare il servizio di assistenza e comunare il codice d'errore

RUMORE GENERATO DAL PIANO COTTURA

I piani cottura ad induzione possono generare dei sibili o crepitii durante il normale funzionamento, quosti provengono delle pentole stesse a causa delle caratteristiche del fondo (per esempio diversi strati di materiale di cui è composto, fondo non piatto). Tali rumori variano a seconda del recipiente utilizzato e della quantità di cibo contentuta e non segnalano pertanto nessuna avaria.

Inoltre, il piano cottura ad induzione è dotato di un sistema di raffreddamento interno per tenere i componenti elettronici ad una temperatura controllata, per lo stato motivo durante il funzionamento eanche per alcuni minuti后期o spegnimento del piano cui esse erile rumore del ventilatore. Tale condizione e assolutamente normale e indispensableabile al corretto funzionamento del prodotto.

SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca quasi".
2. Spegnere e riaccendere l'apparecchio per accertarsi che l'inveniente sia stato oviato.

Se先进技术, contattare il Servizio Assistenza più vicino.

Indicare sempre:

• una breve descrizione del guasto;
• il tipo e il modello esatto del prodotto;
  il numero Assistenza ( è il numero che si trovava dopo la parola Service sulla targhetto matricola), posto sotto l'apparecchio (sulla piastra metallica).
• il vosto indirizzo completo;
• il vostro numero Telefonico.

SERVICE

Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione). I pezioni di ricambio sono disponibili per 10 anni.

TABELLA POTENZE
NOTA:

Livello di potenza		Tipologia di cottura	Utilizzo livello (l'indicazione affianca l'esperienza e le abitudini di cottura)
Max potenza	Boost	Riscaldare rapidamente	Ideale per innalzare in breve tempo la temperature del cibo fino a veloce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura
	8-9	Friggere - bollire	Ideale per rosolare,,iniziare una cottura,friggere prodotti surgelati,bollire rapidamente
Alta potenza	7-8	Rosolare - soffriggere - bollire - grigliare	Ideale per soffriggere,maintenere bolliture vivo,cuocere e grigliare(per breve durata,5-10 minuti)
	6-7	Rosolare - cuocere - stufare - soffriggere - grigliare	Ideale per soffriggere,maintenere bolliture leggere,cuocere e grigliare(per media durata,10-20 minuti),priscaldare accessori
Media potenza	4-5	Cuocere - stufare - soffriggere - grigliare	Ideale per stufare,maintenere bolliture delicate,cuocere (per lunga durata).Mantecare la pasta
	3-4	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (riso,sugri,arrosti,pesce) in presenza di liquidi di accompagnamento (es.acqua,vino,brodo,latte),mantecare pasta
	2-3		Ideale per cotture prolongate (volumi inferiori al litro:riso,sugri,arrosti,pesce) in presenza di liquidi di accompagnamento (es.acqua,vino,brodo,latte)
Bassa potenza	1-2	Fondere - scongelare -mantenere in caldo -mantecare	Ideale per ammorbidire il burro,fondere delicatamente il ciocolato,scongelare prodotti di piccole dimensioni e mantenerere in caldo cibi appena cucinati (es.sugri,zuppe,minestroni)
	1		Ideale per il mantenimento in caldo di cibo appena cucinato,mantecare risotti et tenere in temperatura piatti di portata (con accessorio adatto all'induzione)
OFF	Potenza zero	Superficie di appoggio	Piano cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura,segnalato con H)

In caso di preparazioni di breve durata che necessitano di una perfetta distribuzione di calore (esempio pancake) sulla doppia zona da 28 cm di diametro (dove presente) si consiglia di utilizzato recipienti non superiori a 24 cm di diametro. Per tipologie di cottura delicate (esempio fondere il ciocolato o burro) si consiglia di utilizzato le zone singole di diametro inferiore.
