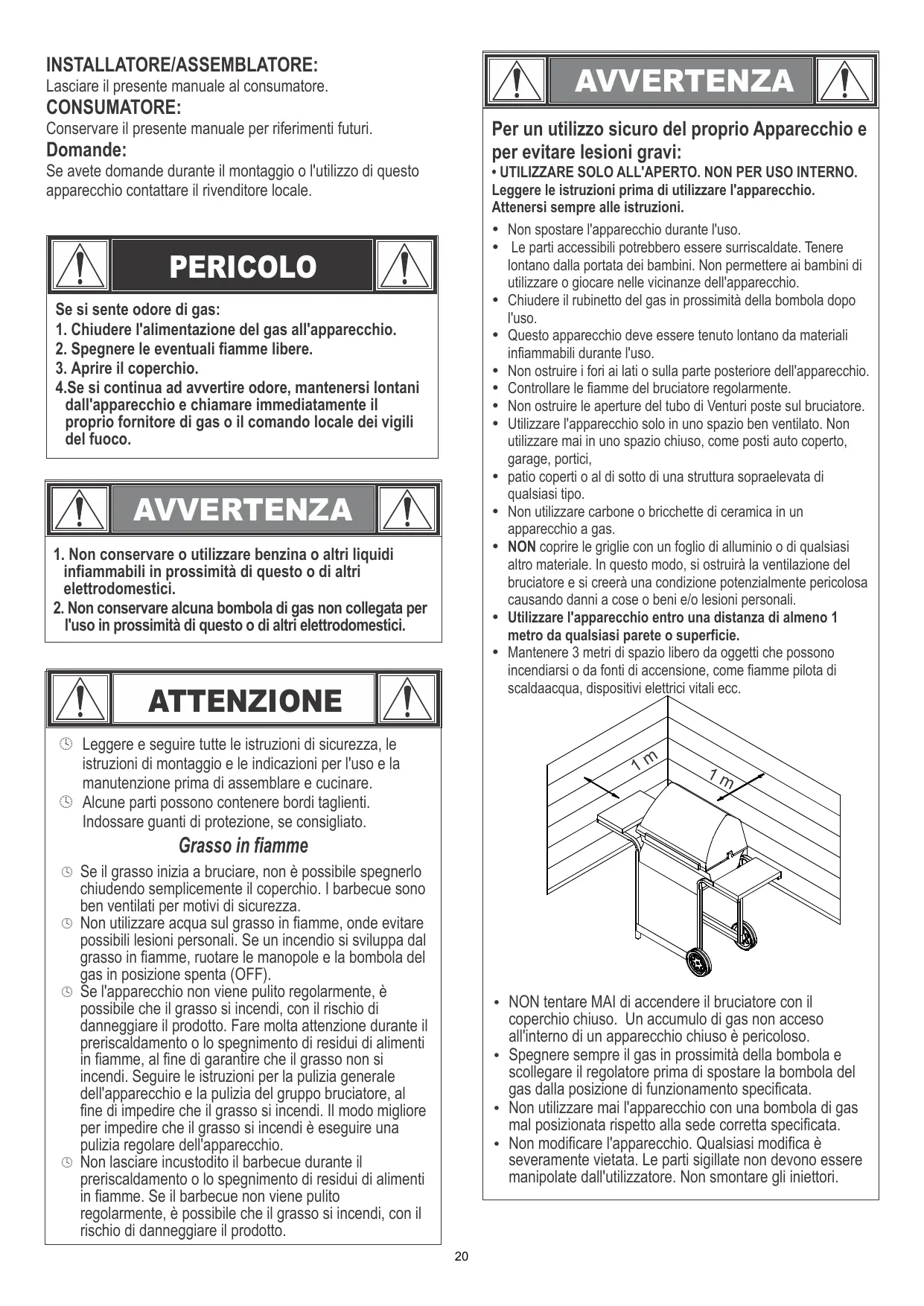

INSTALLATORE/ASSEMBLATORE: Lasciare il presente manuale al consumatore. CONSUMATORE: Conservare il presente manuale per riferimenti futuri. Domande: Se avete domande durante il montaggio o l'utilizzo di questo apparecchio contattare il rivenditore locale. Se si sente odore di gas:

1. Chiudere l'alimentazione del gas all'apparecchio.

2. Spegnere le eventuali flamme libere.

3. Aprire il coperchio.

4.Se si continua ad avvertire odore, mantenersi lontani dall'apparecchio e chiamare immediatamente il proprio fornitore di gas o il comando locale dei vigili del fuoco. _AVVERTENZA GN

1. Non conservare o utilizzare benzina o altri liquidi

infiammabili in prossimità di questo o di altri elettrodomestici.

2. Non conservare alcuna bombola di gas non collegata per

l'uso in prossimità di questo o di altri elettrodomestici. Leggere e seguire tutte le istruzioni di sicurezza, le istruzioni di montaggio e le indicazioni per l'uso e la manutenzione prima di assemblare e cucinare. Alcune parti possono contenere bordi taglienti. Indossare guanti di protezione, se consigliato. Grasso in flamme

Se il grasso inizia a bruciare, non è possibile spegnerlo chiudendo semplicemente il coperchio. | barbecue sono ben ventilati per motivi di sicurezza. Non utilizzare acqua sul grasso in flamme, onde evitare possibili lesioni personali. Se un incendio si sviluppa dal grasso in flamme, ruotare le manopole e la bombola del gas in posizione spenta (OFF). Se l'apparecchio non viene pulito regolarmente, à possibile che il grasso si incendi, con il rischio di danneggiare il prodotto. Fare molta attenzione durante il preriscaldamento o lo spegnimento di residui di aliment in flamme, al fine di garantire che il grasso non si incendi. Seguire le istruzioni per la pulizia generale dell'apparecchio e la pulizia del gruppo bruciatore, al fine di impedire che il grasso si incendi. I! modo migliore per impedire che il grasso si incendi à eseguire una pulizia regolare dell'apparecchio. Non lasciare incustodito il barbecue durante il preriscaldamento o lo spegnimento di residui di aliment in flamme. Se il barbecue non viene pulito regolarmente, à possibile che il grasso si incendi, con il rischio di danneggiare il prodotto.

Per un utilizzo sicuro del proprio Apparecchio e per evitare lesioni gravi: + UTILIZZARE SOLO ALL'APERTO. NON PER USO INTERNO. Leggere le istruzioni prima di utilizzare l'apparecchio. Attenersi sempre alle istruzioni. + Non spostare l'apparecchio durante l'uso. + _Le parti accessibili potrebbero essere surriscaldate. Tenere lontano dalla portata dei bambini. Non permettere ai bambini di utilizzare o giocare nelle vicinanze dell'apparecchio Chiudere il rubinetto del gas in prossimità della bombola dopo l'uso. Questo apparecchio deve essere tenuto lontano da materiali infiammabili durante l'uso. Non ostruire i fori ai lati o sulla parte posteriore dell'apparecchio. Controllare le flamme del bruciatore regolarmente Non ostruire le aperture del tubo di Venturi poste sul bruciatore Utilizzare l'apparecchio solo in uno spazio ben ventilato. Non utilizzare mai in uno spazio chiuso, come posti auto coperto, garage, portici, patio coperti o al di sotto di una struttura sopraelevata di qualsiasi tipo. Non utilizzare carbone o bricchette di ceramica in un apparecchio a gas. NON coprire le griglie con un foglio di alluminio o di qualsiasi altro materiale. In questo modo, si ostruirà la ventilazione del bruciatore e si creerà una condizione potenzialmente pericolosa causando danni a cose o beni e/o lesioni personali. Utilizzare l'apparecchio entro una distanza di almeno 1 metro da qualsiasi parete o superficie. Mantenere 3 metri di spazio libero da oggetti che possono incendiarsi o da fonti di accensione, come fiamme pilota di scaldaacqua, dispositivi elettrici vitali ecc. NON tentare MAI di accendere il bruciatore con il coperchio chiuso. Un accumulo di gas non acceso all'interno di un apparecchio chiuso à pericoloso. Spegnere sempre il gas in prossimità della bombola e scollegare il regolatore prima di spostare la bombola del gas dalla posizione di funzionamento specificata. Non utilizzare mai l'apparecchio con una bombola di gas mal posizionata rispetto alla sede corretta specificata. Non modificare l'apparecchio. Qualsiasi modifica à severamente vietata. Le parti sigillate non devono essere manipolate dall'utilizzatore. Non smontare gli iniettori.

Suggerimenti per la sicurezza + Prima di aprire la valvola della bombola del gas, controllare la tenuta del regolatore. + Se l'apparecchio non è in uso, spegnere tutte le manopole di controllo e il gas. + Utilizzare utensili da barbecue con manico lungo e guanti da forno per evitare ustioni e schizzi. Utilizzare guanti protettivi quando si maneggiano componenti caldi. - Il carico massimo per la piastra calda, se presente, e il ripiano laterale à di 4,5 kg. Recipiente di cottura con diametro minimo di 200 mm e diametro massimo di 260 mm NOTA: Il barbecue dell'utente potrebbe NON essere dotato di una piastra calda! + La coppa raccogli grassi (se presente) deve essere inserita nell'apparecchio e svuotata dopo ogni utilizzo. Non rimuovere la coppa raccogli grassi prima del completo raffreddamento dell'apparecchio. + Fare molta attenzione quando si apre il coperchio, in quanto potrebbe fuoriuscire del vapore caldo. - Fare molta attenzione quando sono presenti bambini, anziani o animal nelle vicinanze. + Se si nota grasso o altro materiale caldo gocciolare dall'apparecchio sulla valvola, sul tubo o sul regolatore, spegnere immediatamente l'alimentazione del gas. Determinare la causa, correggerla, quindi pulire e ispezionare la valvola, il tubo flessibile e il regolatore prima di continuare. Eseguire una prova di tenuta. + Non riporre oggetti o materiali all'interno del mobile carrello dell'apparecchio che potrebbero bloccare il flusso dell'aria di combustione sulla parte inferiore del pannello di controllo o della ciotola del focolare. + NON scollegare o sostituire il contenitore di gas entro una distanza di 3 metri da una fiamma libera o altra fonte di accensione. Posizionamento della bombola Le bombole posizionate nell'apparecchio devono avere un diametro massimo di 340 mm e un'altezza massima, compreso il regolatore, di 580 mm. Le bombole più grandi devono essere posizionate solo sotto il ripiano laterale o dietro il barbecue. Le bombole appoggiate a terra non devono essere poste sotto la piastra calda. Requisiti del regolatore Con questo apparecchio deve essere utilizzato un regolatore. Uïtilizzare solo il regolatore del gas fornito in dotazione con il barbecue. Se il regolatore non fa parte della dotazione, utilizzare solo un regolatore certificato secondo la norma EN16129 (portata massima 1,5 kglora) e approvato per il proprio Paese e il gas specificato nei Dati Tecnici. Requisiti dei tubi flessibili Utilizzare solo un tubo flessibile approvato che sia certificato secondo i requisiti della normativa EN e che non superi 1,5 metri di lunghezza. Per la Finlandia, la lunghezza del tubo flessibile non deve superare 1,2 metri. Prima di ogni utilizzo, verificare che i tubi flessibili non presentino tagli o segni di usura. Accertarsi che il tubo flessibile non sia piegato. Accertarsi che una volta collegato il tubo flessibile non venga a contatto con superfici calde. Sostituire i tubi flessibili danneggiati prima di utilizzare l'apparecchio. Sostituire il tubo flessibile come richiesto dalle normative nazionali.

Accensione dell'accenditore + Non sporgersi sopra il barbecue durante l'accensione.

1. Ruotare le valvole di controllo del bruciatore del gas in

posizione “spenta” O (off).

2. Aprire il coperchio durante l'accensione o la riaccensione.

3. Accendere (ON) il gas in prossimità della bombola di gas

propano liquido (PL).

4. Per accendere, spingere e ruotare il bruciatore in posizione

“alto” 4 HIGH. Immediatamente, premere e tenere premuto il pulsante dell'ACCENDITORE ELETTRONICO fino ad accensione avvenuta.

5. Se l'accensione NON avviene entro 5 secondi, ruotare le

manopole di controllo del bruciatore in posizione “spenta” O, attendere 5 minuti e ripetere la procedura di accensione.

6. Ripetere i passaggi 4 e 5 per accendere gJi altri bruciatori

principal Spegnere i comandi e la bombola del gas quando non vengono utilizzati. Assicurarsi che quando è collegato il tubo flessibile non tocchi le superfici calde.

Se l'accensione NON avviene entro 5 secondi, ruotare le manopole di controllo del bruciatore in posizione “spenta” © attendere 5 minuti e ripetere la procedura di accensione. Se il bruciatore non si accende con la valvola aperta, il gas co erà a fluire fuori dal bruciatore e potrebbe accidentalmente incendiarsi con rischio di lesioni. Accensione con fiammiferi + Non sporgersi sopra il barbecue durante l'accensione.

1. Ruotare le valvole di controllo del bruciatore del gas in posizione

2. Aprire il coperchio durante l'accensione o la riaccensione.

3. Accendere (ON) il gas in prossimità della bombola di gas propano

4. Mettere un fiammifero nel supporto per fiammiferi (appeso al

pannello laterale del barbecue). Accendere il fiammifero; quindi, accendere il bruciatore mettendo facendo passare il flammifero all'interno del foro di accensione sul lato del barbecue. Spingerlo immediatamente all'interno e ruotare la manopola del bruciatore in posizione “alto” 4 (HIGH). Accertarsi che l'accensione sia avvenuta e rimanga accesa

5. Accendere i bruciatori adiacenti in sequenza spingendo le

manopole e ruotandole in posizione “alto” 4 (HIGH).

Prove di tenuta delle valvole, del tubo flessibile e del regolatore Eseguire una prova di tenuta prima del primo utilizzo, almeno una volta l'anno e ad ogni sostituzione o disconnessione della bombola.

1. Ruotare tutte le manopole di controllo dell'apparecchio in

2. Accertarsi che il regolatore sia strettamente collegato alla bombola

3. Accendere il gas. Se si sente un suono impetuoso, spegnere

immediatamente il gas. In tal caso, si à in presenza di una grande perdita in prossimità del collegamento. Correggere il problema prima di procedere.

4. Spazzolare i collegamenti del tubo flessibile con una soluzione

saponata (miscela per metà di acqua e sapone).

5. Se compaiono bolle d'aria, significa che è presente una perdita

Spegnere immediatamente il gas in prossimità della bombola e verificare la tenuta dei collegamenti. Se non à possibile arrestare la perdita, non tentare di riparare. Ordinare le parti di ricambio.

6. Spegnere sempre il gas in prossimità della bombola dopo avere

eseguito la prova di tenuta.

Se l'apparecchio per barbecue à sempre difficile da accendere o la fiamma à debole, controllare e pulire il tubo di Venturi e i bruciatori. Ragni o piccoli insetti sono noti per creare problemi di “ritorno di flamma” costruendo nidi e deponendo le uova all'interno del tubo di Venturi dell'apparecchio per barbecue o del bruciatore ostacolandone il flusso di gas. Îl gas di un ritorno di fiamma pu incendiarsi dietro il pannello di controllo. Il ritorno di fiamma pud danneggiare l'apparecchio per barbecue e causare lesioni. Per evitare ritorni di flamma e garantire una buona prestazione, il gruppo del bruciatore e del tubo di Venturi deve essere rimosso e pulito ogni volta che l'apparecchio per barbecue rimane inattivo per un periodo di tempo prolungato.

IN CASO DI MANCATA ACCENSIONE

DELL'APPARECCHIO - Accertarsi che il gas sia acceso in prossimità della bombola. - Accertarsi che il gas sia presente all'interno della bombola. -_L'accenditore produce un rumore di scintille? In presenza di scintille, controllare la presenza di scintille in prossimità del bruciatore. In assenza di scintille, controllare l'eventuale presenza di fili danneggiati o allentati. Se i cavi sono integri, controllare che gli elettrodi non siano incrinati o rotti, sostituire se necessario. Se i fili o gli elettrodi sono coperti da residui di cottura, pulire gli elettrodi con un batuffolo imbevuto di alcool, se necessario. Se necessario, sostituire i cavi. In assenza di rumori, controllare la batteria. Accertarsi che la batteria sia installata correttamente. Controllare l'eventuale presenza di collegamenti di fili allentati in prossimità del modulo e dell'interruttore. Se l'accenditore continua a non funzionare, utilizzare un fiammifero.

Pulizia del gruppo bruciatore Seguire queste istruzioni per pulire e/o sostituire le parti del gruppo bruciatore o in caso di problemi con l'accensione del barbecue.

1. Spegnere il gas in prossimità delle manopole di controllo e

della bombola di PL.

2. Rimuovere le griglie di cottura e i diffusori di calore a tenda.

3. Rimuovere le minuterie di fissaggio dai tubi diffusori e dai bruciatori.

4. Scollegare l'elettrodo dal bruciatore.

NOTA: I! metodo di rimozione/scollegamento dipenderà dalla configurazione del bruciatore. Vedere le diverse configurazioni nelle illustrazioni riportate di seguito.

5. Sollevare delicatamente ogni bruciatore verso l'alto e lontano dalle

aperture delle valvole. Suggeriamo tre modi per pulire i tubi del bruciatore. Utilizzare il metodo ritenuto più facile. A. Piegare un filo metallico rigido (ad esempio, un appendiabiti sottile aperto) a forma di piccolo uncino. Far passare l'uncino attraverso ogni tubo del bruciatore diverse volte. C7 2 B. Utilizzare una spazzola per la pulizia delle bottiglie stretta con un manico flessibile (non utilizzare una spazzola metallica a setole di ottone). Far passare la spazzola attraverso ogni tubo del bruciatore diverse volte. C. Indossare occhiali protet Hlizzare un tubo flessibile per l'aria compressa per forzare l'aria all'interno del tubo del bruciatore e le fessura del bruciatore. Controllare ogni porta per assicurarsi che l'aria fuoriesca da ogni foro.

6. Spazzolare con la spazzola metallica tutta la superficie esterna del

bruciatore per rimuovere i residui di cibo e sporco.

7. Pulire eventuali porte otturate con un filo metallico rigido, ad

esempio una graffetta aperta.

8. Controllare che il bruciatore non presenti segni di danneggiamento,

alcuni fori potrebbero allargarsi a causa della normale usura e corrosione. In presenza di grandi crepe o fori sostituire il bruciatore, 3 MOLTO IMPORTANTE: ! tubi del bruciatore devono essere ant agganciati alle gperre delle Corretto aggancio del bruciatore alla valvola

9. Collegare l'elettrodo al bruciatore.

10.Ricollocare accuratamente | bruciatori. 11.Fissare i bruciatori alle staffe poste sul focolare.

12. Riposizionare i tubi diffusori e fissarli ai bruciatori. Riposizionare i

diffusori di calore a tenda e le griglie di cottura.

13. Prima di cuocere di nuovo sul barbecue, eseguire una “Prova di

tenuta”e un “Controllo di famma dei bruciatori”. Staccare l'elettrodo con un cacciavite a lama piatta upporto per bruciatore gel ocolare

Immagazzinaggio del barbecue -Pulire le griglie di cottura. -Conservare in luogo asciutto. *Quando la bombola del gas à collegata all'apparecchio, immagazzinare all'aperto in uno spazio ben ventilato e fuori dalla portata dei bambini. -Chiudere l'apparecchio con il coperchio, se immagazzinato all'aperto. *Immagazzinare l'apparecchio in ambiente interno SOLO se la bombola del gas à scollegata, rimossa dall'apparecchio e immagazzinata all'aperto. *Al momento di riutilizzare l'apparecchio dopo l'immagazzinaggio, controllare la presenza di eventuali ostruzioni del bruciatore. Pulizia generale degli apparecchi Ë necessaria una pulizia periodica di questa griglia, poiché possono verificarsi incendi quando grasso e residui di cibo si raccolgono sul fondo della griglia. Dopo ad ogni utilizzo, rimuovere eventuali residui di cibo dalla griglia di cottura e all'interno della griglia utilizzando una spazzola Cool-Clean Char-Broil. In seguito puoi spruzzare generosamente Char- Broil Grate Cleaner sulla griglia, lasciare agire per 10 minuti e pulire con un panno umido o una spazzola. Eseguire la pulizia della griglia dopo che la griglia si à raffreddata. + Non confondere l'accumulo marrone o nero di grasso e fumo per la vernice. Interni di gas i barbecue non sono verniciati in fabbrica (e non dovrebbero mai esserlo dipinto). Applicare una soluzione forte di detergente e acqua o utilizzare un detergente per elettrodomestici con una spazzola per pulire le parti interne del coperchio dell'apparecchio e parte inferiore. Risciacquare e lasciare asciugare completamente all'aria. Non applicare detergente caustico per elettrodomestici / forni su superfci verniciate. + Parti in plastica: lavare con acqua calda e sapone e asciugare. Fare non utilizzare detergenti abrasivi, sgrassanti o concentrati detergente per elettrodomestici su parti in plastica. Danni e guasto di possono risultare parti. + Superfici in porcellana: a causa della composizione simile al vetro, la maggior parte i residui possono essere rimossi con una soluzione di bicarbonato di sodio / acqua, Detergente per vetri o Char-Broil Grate Cleaner. Usa non abrasivo polvere abrasiva per macchie ostinate. + Superfici verniciate: lavare con un detergente delicato o un detergente e acqua calda e sapone o detergente per grill Char-Broil. Asciugare con un panno morbido non abrasivo. + Superfici di cottura: assicurarsi che non rimangano setole sciolte durante la cottura superfci prima di grigliare. Mentre il grill à caldo, lo à solo consigliato per pulire le superfici di cottura utilizzando il Char-Broil Hot-Clean Testina di ricambio (sul Char-Broil Cool-Clean Pennello Premium). Impostazione CLEAN {+ La tua griglia à dotata ai un'innovativa impostazione PULIZIA che consente pulizia della griglia senza problemi. L'elevato calore generato daï bruciatori trasformerà in cenere tutti i residui di cibo rimanenti. Segui questi passi: + Dopo aver finito di grigliare, regolare tutti i bruciatori principali su CLEAN impostazione e rimanere per circa 12 - 15 minuti + Dopo circa 12 - 15 minuti, regolare tutti i bruciatori principali su Impostazione OFF e lasciare raffreddare il grill + Una volta che la griglia è fredda, utilizzare una spazzola Cool-Clean Char-Broil per rimuovere i detriti rimasti e smaltire la cenere + Per ottenere risultati extra brillanti, utilizzare il detergente per griglia Char-Broil come un ultimo passaggio. Spruzzare generosamente sulla griglia, lasciare agire 10 minuti e asciugare con un panno o una spazzola bagnati

IMPORTANTE! SI PREGA DI LEGGERE! Bombola svizzera + regolatore straniero

Bombola straniera + regolatore svizzero

Un regolatore deve essere usato con questo apparecchio. Utilizzare solo il regolatore del gas fornito con il barbecue. Se non si fornisce un regolatore, utilizzare solo il regolatore certificato secondo EN16129 (portata max 1,5 kg/h)e approvato per il proprio paese e gas specificato in Dati tecnici. Ë necessario utilizzare una bombola di gas compatibile con il regolatore. Solo per la Svizzera C'è pericolo di incendio e di esplosione se si utilizzano apparecchi a gas con un regolatore di pressione straniero e non compatibile con le bombole a gas e regolatori disponibili in Svizzera. A causa del diverso sistema di connessione, à impossibile adattare il regolatore straniero alla bombola di gas chiudendolo correttamente. Di conseguenza, il gas fuoriuscirebbe e potrebbe incendiarsi venendo a contatto con fiamme o scintille. Un'esplosione cosi generata pud causare morte e danni a persone e cose. Le bombole a gas e i regolatori svizzeri e tedeschi non sono intercambiabili. Per ragioni di sicurezza, si invita a controllare il regolatore del vostro grill e la connessione con la bombola di gas ed assicurarsi che rientri in uno dei casi illustrati a fianco. Si raccomanda di eseguire un test di perdita del gas ogni volta che si connette il grill alla bombola.

DATI TECNICI CHAR-BROIL, LLC Denominazione dell'apparecchio Barbecue a gas/Grill a gas Portata termica nominale totale

Categoria gas 13+(28-30/37) 13B/P(30) 13B/P(50) Modelo n. 468502422 468162422 Tipo di gas Butano Propano Butano, propano o loro Butano, propano o loro miscele miscele Pressione del gas 28-30 mbar 37 mbar 30 mbar 50 mbar Dimensioni iniettore (dia. mm) Barbecue: 0,72 x 4 pz Barbecue: 0,72 x 4 pz Barbecue: 0,61 x 4 pz Paesi di destinazione GB, FR, BE, ES, IT, PT, CZ, SK, CH, CY, GR, IE, LT, LU, LV, SI DK, NO, NL, SE, FI, IS, CZ, IT, SK, BG, CY, EE, HR, HU, AT, DE, CH, LU, SK LT, LU, LV, MT, RO, SI, TR Acciaio inossidabile Esistono molti tipi diversi (leghe) di materiali che vengono considerati come acciaio inossidabile. Un elemento che tutti questi tipi diversi di materiali hanno in comune è che si potrebbero corrodere (ossidare), a seconda delle condizioni alle quali vengono sottoposti. Questo vale anche per il tuo nuovo barbecue. Per fare in modo che la tua griglia preservi il proprio aspetto e funzionalità per molti anni, segui attentamente i consigli elencati qui sotto.

1) Se la griglia si à inumidita o bagnata, assicurati di asciugarla utilizzando un panno per evitare che

la superficie si corroda.

2) L'acciaio inossidabile potrebbe arrugginirsi in certe condizioni. Ad esempio, condizioni

atmosferiche o elementi come il cloro o l'acqua salata, oppure in seguito all'utilizzo di strumenti di pulizia inadeguati, come ad esempio filo di ferro o lana d'acciaio. Potrebbe anche scolorarsi dovuto a temperature elevate, prodotti chimici o l'accumulo di grasso sulla superficie.

3) Per mantenere l'aspetto di alta qualità della tua griglia, à necessario lavarla con un detergente non

abrasivo e acqua tiepida con sapone e asciugarla con un panno soffice dopo ogni utilizzo. La rimozione del grasso accumulato potrebbe richiedere l'utilizzo di un tampone di pulizia di plastica abrasivo. Utilizzare soltanto nella direzione della finitura della spazzola per evitare danni alla griglia. Non utilizzare le imbottiture nelle aree dove ci sono elementi grafici.

4) Oliare le parti interne del barbecue e delle griglie con olio da cucina.

Attenzione: Per evitare di graffiare la superficie e fornire una base per la ruggine, non usare mai lana d'acciaio o simili durante la pulizia dell'acciaio inossidabile. Durante la pulizia della griglia, spazzolare nella stessa direzione verso la quale l'acciaio inossidabile è stato pitturato - "verso il senso della fibra" L'utilizzo di prodotti abrasivi potrebbe produrre graffi sulla superficie. Lo stoccaggio del barbecue nelle vicinanze di una costa, una piscina o Spa potrebbe causare la corrosione (ossidazione) dello stesso. Coprire il barbecue per evitare che si arrugginisca.
