MANUALE UTENTE ED-G712 SAN GIORGIO

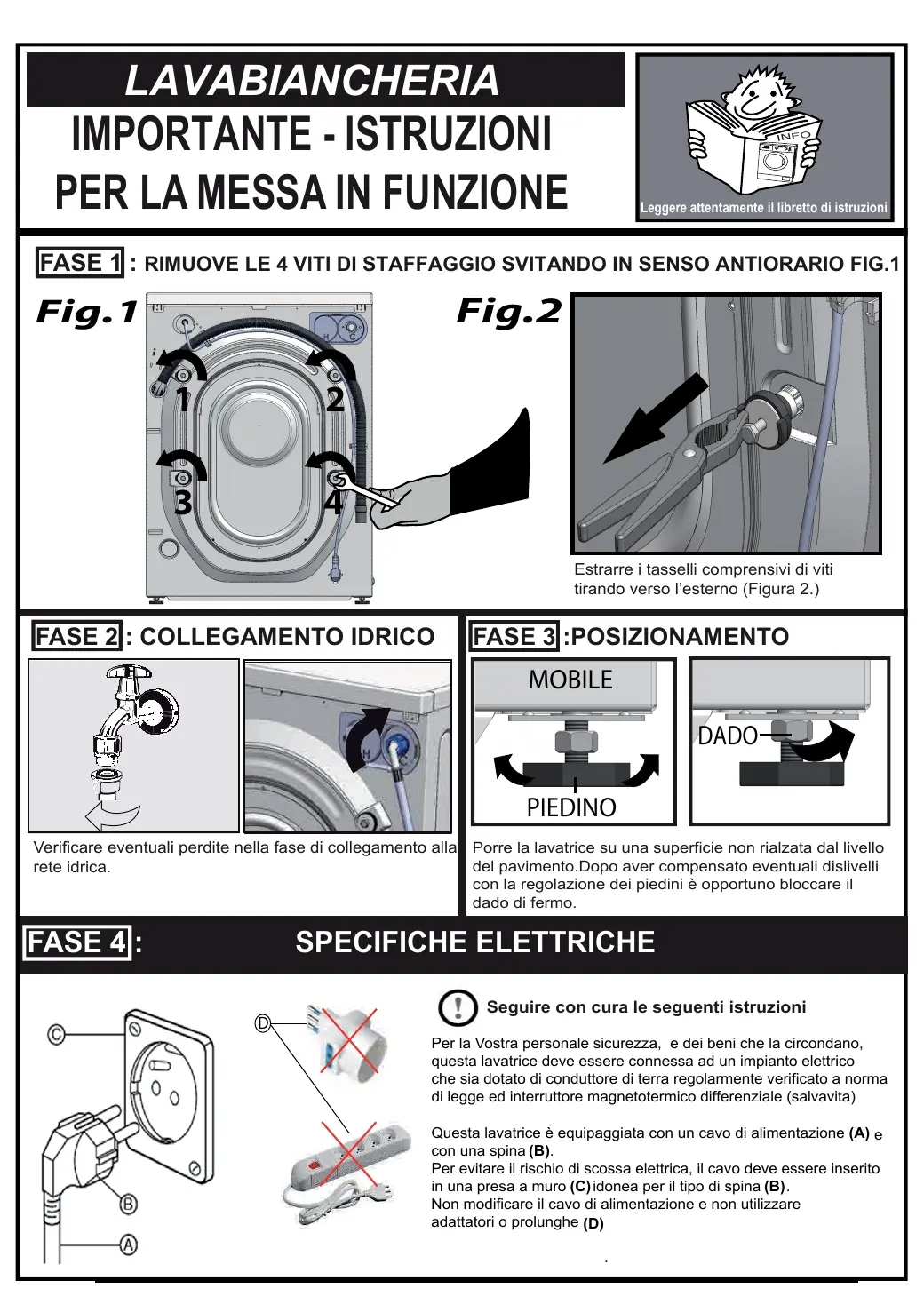

Fig.17 5; yum CS Fig.2 Estrarre i tasselli comprensivi di viti tirando verso l'esterno (Figura 2.) rete idrica. del pavimento.Dopo aver compensato eventuali dislivelli con la regolazione dei piedini à opportuno bloccare il dado di fermo. O Seguire con cura le seguenti istruzioni Per la Vostra personale sicurezza, e dei beni che la circondano, questa lavatrice deve essere connessa ad un impianto elettrico che sia dotato di conduttore di terra regolarmente verificato a norma di legge ed interruttore magnetotermico differenziale (salvavita) Questa lavatrice à equipaggiata con un cavo di alimentazione (A) e con una spina (B). Per evitare il rischio di scossa elettrica, il cavo deve essere inserito in una presa a muro (C)idonea per il tipo di spina (B). Non modificare il cavo di alimentazione e non utilizzare adattatori o prolunghe (D)

Gentile Cliente, Innanzitutto desideriamo ringraziarla per la preferenza accordataci nell’acquisto di un prodotto NMIDOR Il prodotto è stato interamente realizzato con materiali di prim’ordine, rispondenti alle normative RoHs e Reach per una particolare attenzione alla salute dell’ uomo e al rispetto dell’ambiente. Temi fondamentali come qualità e sicurezza vengono supportati da controlli rigo- rosi sui nostri prodotti, i quali sono stati certificati secondo normative internazio- nali EN 60456:2016, EN 62233:2010, EN 60456:2016, EN 60335:2014, EN 55014, EN 62321, direttivo Europeo RoHS: (2011/65 e 2015/863) e regolamento REACH No. 1907/2006 dagli Istituti di certificazione per eccellenza TUV. II presente manuale contiene indicazioni per l’uso, la manutenzione e la garanzia. Prima di utilizzare la macchina per la prima volta, leggere attentamente questo libretto di istruzioni ed il certificato di garanzia posto nelle ultime pagine di questo manuale. In esso sono riportate istruzioni importanti per la sicurezza, l’uso e la manutenzione della lavatrice. In questo modo si eviteranno pericoli a se stessi e danni alla macchina. Si consiglia di conservare sempre lo scontrino di acquisto che servirà per attiva- re la garanzia. Per essere valido ai fini della garanzia, lo scontrino di acquisto deve riportare la data di acquisto, il tipo dell’elettrodomestico ed il modello.

SMALTIMENTO DELL’IMBALLAGGIO

L’imballaggio ha lo scopo di proteggere la merce da eventuali danni che potrebbero verificarsi durante le operazioni di trasporto. 1 materiali utilizzati per l'imballaggio sono riciclabili, per cui selezionati secondo criteri di rispetto dell’ambiente e di facilità di smaltimen- to finalizzata alla reintegrazione dei materiali nei cicli produttivi. Tale meccanismo permet- te da un lato di ridurre il volume degli scarti mentre dall’altro rende possibile un utilizzo più razionale delle risorse non rinnovabili.

SMALTIMENTO RIFIUTI APPARECCHIA-

CHE (RAËE) Ai sensi del Direttiva 2012/19/EU sullo smal- timento dei rifiuti di apparecchiature elettriche ed elettroniche, il simbolo del cassonetto barrato indica che il prodotto, alla fine della propria vita utile, deve essere raccolto separa- tamente dagji altri rifiuti.

L'utente dovrà conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettro- tecnici oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparec- chiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento ed allo smaltimento ambientale compatibile, contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui à cosituito l’elettrodomestico. ICLRGURUH è da sempre attenta a sviluppare

tecnologie e prodotti rispettosi dell'ambiente e costantemente impegnata in investimenti nel settore dell’ecologia. Per la gestione del recupero e dello smalti- mento degli elettrodomestici, ,CELRGXWRUHAderi- sce al consorzio ERP Italia. 2 |

Lo smaltimento abusivo del prodotto da parte dell’'utente comporta l’applicazione di san- zioni amministrative previste dalla normativa vigente.

• INDICE Istruzioni di sicurezzae avvertenze. Destinazioned’uso… Definizione di bambini Sicurezza elettric: Sicurezza idrica… Posizionamento Uso corretto. Installazione. Informazioni generali Rimozione delle viti di fissaggio…. Posizionamento della lavabiancheria Installazione sotto un piano di lavoro. Tubo carico acqua Scarico dell’acqua. Collegamento elettrico…. Pannello di controllo Descrizione dei comandi. Manopola programmi
• Regolazione centrifuga Opzioni Avvio/Pausa. Fasi di lavaggio. Programmidilavaggio, durata e opzioni Scheda prodotto Simboli per il lavaggio. Precauzione e consigli Consigli per il lavaggio. Selezione del bucato… Carico biancheria nel cestello. Dosaggio detersivo….….… Inserto paratia per detersivo liquido. Avvio del programma di lavaggio. Avviare il lavaggio. Pausa lavaggio p. 16
• Cassetto detersivo Manutenzione Mobile. Cassetto detersivo Pulizia della vaschetta detersivo. Pulizia filtro pompa scarico……. Procedura di svuotamento - Pulizia filtro elettrovalvola e filtro tubo carico Prova carico acqua … … Possibili rimedi Linee guida assistenza post-vendita.….…. 31 Assistenza Certificato di garanzia p. 26

Questa lavatrice à conforme alle vigenti norme di sicurezza. Un uso improprio puô tuttavia provocare danni a persone e/o cose. Prima di utilizzare la macchina per la prima volta, leggere attentamente questo libretto di istruzioni. Esso contiene istruzioni importanti per la sicurez- za, l'uso e la manutenzione della lavatrice. In questo modo si evite- ranno pericoli a se stessi e danni alla macchina. Conservare il libret- to di istruzioni e trasmetterlo anche a eventuali altri utenti.

Utilizzare la lavatrice per uso do- mestico e solo per lavare capi in tessuto che il produttore ha dichia- rato idonei al lavaggio in acqua sull’etichetta. Qualsiasi altro uso pu rivelarsi pericoloso. Il produt- tore non risponde di danni causati da un uso improprio e/o scorretto dell'elettrodomestico. In altri casi d’uso, la lavatrice non deve superare un ciclo di lavaggio al giorno. Alcuni esempi sono: - aree cucina per il personale in negozi, in uffici ed in altri ambienti di lavoro;

- fattorie; - dai clienti in alberghi, in motel ed in altri ambienti di tipo residenziale; - ambienti di tipo bed and breakfast: - aree ad uso collettivo in condomi- ni o in lavanderie.

UTILIZZO DA PARTE DI

TO VULNERABILI L'apparecchio puû essre utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte ca- pacità fisiche, sensoriali o mentali o prive di esperienza o della ne- cessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell’apparec- chio e alla comprensione dei peri- coli ad esso inerenti. | bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non deve essere effettuate da bambini senza sorveglianza. lbambini di età inferiore ai 3 anni devono essere sorvegliati quando l'elettrodomestico à in funzione.

ATTENZIONE! Se si lava ad alte tempera- ture, tenere presente che il vetro dell’oblà pu di- ventare molto caldo (circa 90°C). Evitare quindi che i bambini possano toccarlo.

DEFINIZIONI DI BAMBINI

Bambini molto piccoli Fino a 3 anni di età. Bambini piccoli Età compresa tra i 3 e gli 8 anni Bambini grandi Età compresa tra gli 8 e i 14 anni. Persone vulnerabili Persone con ridotte capacità fisi- che, sensoriali o mentali (per es. parzialmente disabili, adulti dalle ridotte capacità fisiche e mentali), o prive di esperienza e di conoscen- za (per es. i bambini grandi). SICUREZZA ELETTRICA Prima di allacciare la lavatrice allimpianto elettrico confrontare i valori tecnici riportati sulla targhet- ta dati (tensione, frequenza) con quelli della rete elettrica. In caso di dubbi, consultare un elettricista qualificato. La sicurezza elettrica della lavatrice à garantita solo se la macchina è collegata ad un impianto elettrico a norma di legge dotato di apposito interruttore ma- gnetotermico differenziale (salvavita) e cavo di terra. Non utilizzare prolunghe o adattatori. Si tratta di un requisito fondamen- tale di sicurezza. Verificare questa condizione e in caso di dubbi far controllare l'im- pianto elettrico da un tecnico quali- ficato. N.B. Il produttore non puù essere ritenuto responsa- bile per danni dovuti ad un impianto non a norma di legge. Eventuali riparazioni dell'elettrodo- mestico possono essere effettuate solo dal servizio di Assistenza Tecnica Autorizzato. Diversamente il produttore non è responsabile per i danni che ne possono derivare. Riparazioni non eseguite corret- tamente possono inoltre esporre l'utente a pericoli anche gravi, per i

quali Il produttore non risponde. Se il cavo di alimentazione elettrica è danneggjiato, deve essere sosti- tuito per intero da personale tecni- co autorizzato per evitare qualsiasi pericolo. In caso di guasti, assenza prolun- gata di corrente o per procedere alla pulizia della lavatrice, scollega- re la lavatrice dalla rete elettrica. La lavatrice risulta scollegata dalle rete ettrica se: *__La spina del cavo di alimenta- zione è estratta dalla presa *_ L'interruttore generale dell'im- pianto elettrico della casa è disinserito SICUREZZA IDRICA Per installare la lavatrice alla rete idrica usare solo tubi nuovi. Non utilizzare vecchi tubi. Assicurasi che durante il lavaggjio il cassetto detersivo sia sempre chiu- so e chiudere il rubinetto dell'acqua alla fine di ogni ciclo. Non si possono effettuare modi- fiche alla lavatrice che non siano state espressamente autorizzate dal produttore. Prima di agganciare il tubo di scarico a un lavandino, assicurarsi che l’acqua possa

defluire rapidamente. Fissare il tubo di scarico in modo che non si possa muovere perché la forza dell'acqua potrebbe spin- gerlo fuori dal lavandino. POSIZIONAMENTO La lavabiancheria non va installata su tetti, balconi, sotto tettoie o in luoghi che la mettano a contatto di- retto con gli agenti atmosferici. USO CORRETTO Prima di mettere in funzione per la prima volta la lavatrice, togliere le viti di sicurezza per il trasporto dal retro (vedi capitolo installazione). Se queste ultime non vengono rimosse, quando la lavatrice cen- trifuga si possono provocare danni ai mobili e alle apparecchiature adiacenti, oltre che alla macchina stessa. Attenzione a non lavare, assieme alla biancheria, anche corpi estra- nei (ad es. chiodi, aghi, monete, graffette). Questi corpi estranei possono danneggiare la lavatrice (ad es. il cestello o la vasca) e a loro volta, le parti danneggiate pos- sono rovinare la biancheria. Capi

che sono stati precedentemente trattati con solventi o prodotti che li contengono devono essere ben risciacquati in acqua pulita prima di essere caricati in lavatrice per il lavaggio. Non utilizzare mai in lavatrice detersivi contenenti sol- venti (es. benzina, trielina). Quest prodotti potrebbero danneggiare dei componenti della macchina e generare vapori tossici con possibi- lità di innescare incendi,esplosioni o danneggjiare le superfici. NB. Il produttore non pud essere ritenuto responsabile per danni dovuti al mancato rispetto di queste istruzioni.

INFORMAZIONI GENERALI Il gruppo lavante della lavatrice à bloccato da 4 viti di fissaggio (che lo proteggono durante la movimentazione e trasporto). Figura 1. Figura 1

RIMOZIONE DELLE VITI DI FISSAGGIO

Prima di mettere in funzione la macchina è necessario rimuove le viti di fissaggio svitandole in senso antiorario. NB. La mancata rimozione delle viti di fissag- gio genera forti vibrazioni e movimenti anomali della macchina durante il lavaggio con conse- guenti danni. Una volta svitate le viti estrarre le stesse comprensive di boccola e distanziale come mostrato in figura 2. Figura 2 Chiudere i fori con gli appositi tappi in dotazione come illustrato nella figura 3. Figura 3 POSIZIONAMENTO DELLA LAVABIANCHERIA Per evitare di comprometterne il giusto funzio- namento, la lavabiancheria non va installata su tetti, balconi, sotto tettoie o luoghi che la mettano a contatto diretto con gli agenti atmo- sferici. Fare in modo che il cavo elettrico e i tubi (cari- co e scarico) posti nel retro della lavatrice non vengano schiacciati. Per assicurare stabilità alla lavabiancheria evitando forti vibrazioni durante il lavaggio e la centrifuga, è necessario che questa ven- ga posta su di una superficie liscia, rigida, asciutta priva di ogni tracia di detersivo e non rialzata dal livello del pavimento. Per compensare eventuali dislivelli del pavimento è possibile agire sull'altezza dei piedini, avvi- tandoli o svitandoli a seconda delle esigenze come visibile nella figura 4. Figura 4 MOBILE PIEDINO

Dopo la regolazione, per evitare che le vibra- Zioni possano modificarla, è opportuno riav- vitare il dado di fermo posto sul piedino fino al suo bloccaggio come visibile nella figura di seguito. Figura 5 DADO E’ bene evitare di riporre sotto o intorno alla macchina cartone, legno o materiali simili in modo da non ostruire il passaggio dell'aria.

INSTALLAZIONE SOTTO UN PIANO DI LA-

VORO Il posizionamento della macchina sotto un pia- no di lavoro, pu avvenire solo se il vano ospi- te ha almeno 3 cm lato superiore, 8 cm laterali ed 8 cm posteriori. Un esempio di installazione tipica è riportato nella figura 6. Il coperchio della macchina (TOP) non pud essere rimosso per motivi di sicurezza elettrica e meccanica. Figura 6

Il tubo di carico acqua va collegato ad un ru- binetto di acqua fredda con bocca filettata da 3/4” ed alla lavatrice. Utilizzare esclusivamen- te il tubo in dotazione ed assicurasi che alle estremità del tubo,le guarnizioni in gomma sia posizionate in maniera corretta. Figura 7

187% \N\\\\ Se l’impianto à nuovo o è rimasto inattivo da troppo tempo, prima di allacciare il tubo è ne- cessario far scorrere l’acqua finché non appa- re limpida.La figura 8 indica il collegamento al rubinetto dell'acqua calda. Questa opzione à presente solo su richiesta. Figura 8 Verificare che la temperatura dell'acqua calda dellimpianto domestico non superi i 55°C per evitare il danneggiamento della biancheria e della lavabiancheria. Per il tubo di carico utiliz- zare solo quello fornito in dotazione.

Il tubo di scarico pud essere posizionato in tre modi diversi (Figura 9):

1- Sul bordo di un lavandino utilizzando

il gomito in plastica (NON ALLEGATO) Accertarsi che il tubo sia ben fissato al lavan- dino.

2- In una conduttura di scarico situata ad

un’altezza non inferiore a 60 cm e non su- periore a 90cm.

3- Scarico diretto nel sifone del lavandino.

Si consiglia di utilizzare una fascetta (NON ALLEGATA) Esempio di installazione Figura 9 NB. Si sconsiglia l’utilizzo di prolunghe per il tubo di scarico. PRIMA DELL'UTILIZZO Prima del normale utilizzo del- la lavatrice deve essere effet- tuato un ciclo di lavaggio (pro- gramma Cotone) con detersivo e senza biancheria, impostan- do la temperatura a 60 °C.

COLLEGAMENTO ELETTRICO La macchina è dotata di un cavo d'’al- lacciamento e spina schuko per la connessione alla rete elettrica alternata — 230 V 50 Hz. Assicurarsi che la Spina schuko sia sempre accessibile per poter staccare la lavatrice dalla rete elettrica. L'impianto elettrico deve essere realizzato secondo le norme VDE 0100. L'assorbimento massimo della lavabiancheria è di 10 ampere. Raccomandiamo di non allacciare in nessun caso la macchina con prolun- ghe, prese multiple o simili per evitare il surriscaldamento e quindi un poten- Ziale pericolo d’incendio. Il produttore declina ogni responsabilità per danni dovuti alla mancanza o all'interruzione del conduttore di protezione. Per au- mentare la sicurezza l’istituto VDE, nel- la direttiva DIN VDE 0100 parte 739, raccomanda di preporre alla macchina un interruttore automatico differenziale (salvavita) con corrente di scatto 30 mA (DIN VDE 0664). Se si usa un interruttore automatico differenziale, verificare che sia di tipo À, conforme a DIN VDE 0664 e sensi- bile a correnti pulsanti. La targhetta dati fornisce informazioni sull’assorbimento nominale e sulla relativa protezione. Confrontare questi dati con quelli della rete elettrica.

CAVO DI TERRA. Per la Vostra personale sicurezza, e dei beni che la circondano, questa lavatrice deve essere connessa ad un impianto elettrico che sia dotato di conduttore di terra regolarmente verificato a norma di legge ed interruttore magnetotermico differenziale (salvavita). Questa lavatrice à equipaggiata con un cavo di alimentazione (A) e con una spina (B). Per evitare il rischio di scossa elettrica/ incendi, il cavo deve essere inserito in una presa a muro (Cj)idonea per il tipo di spina . (B) Non modificare il cavo di alimentazione e non utilizzare adattatori o prolunghe (D) Se la presa a muro non à disponibile, à responsabilità personale ed obbligo del cliente farne installare una da un elettri- cista qualificato. Non cambiare/modificare il cavo di ali- mentazione e non utilizzare adattatori o prolunghe (D)

DESCRIZIONE DEI COMANDI

1. Manopola programmi

La manopola dei programmi serve a selezio- nare il programma desiderato e a spegnere la macchina portandola su OFF. Pu essere ruo- tata in senso orario ed antiorario per una facile e veloce selezione dei programmi. | programmi sono a temperatura preimpostata.

2. Regolazione centrifuga

Questo tasto permette di ridurre o di escludere la centrifuga. Quando si seleziona uno dei 15 programmi disponibili, il valore preimpostato si illumina. Per variare questo valore premere ri- petutamente il tasto centrifuga fino ad ottenere il valore desiderato tra quelli disponibili. Il valo- re selezionato sarà segnalato dall'illuminazione di un LED in corrispondenza del valore.

Questo tasto permette di selezionare le opzioni disponibili per il programma di lavaggio scelto. Le opzioni disponibili sono due, “acqua in va- sca” e “extra risciacquo”. La selezione viene segnalata con l’illuminazione di un LED. A se- conda della selezione il LED potrà essere: + fisso selezione superiore - Extra risciacquo; + lampeggiante selezione inferiore - Acqua in vasca; + spento nessuna opzione selezionata.

Questo tasto permette di avviare o di fermare momentaneamente il programma di lavaggio.

Durante l’esecuzione del lavaggio un LED indi- ca lo stato del lavaggio. Gli stati possibili sono tre: + Lavaggio; - Risciacquo; + Centrifuga.

6. Sicurezza bambini

La sicurezza bambini attiva un blocco di tutti pulsanti sul pannello di controllo. Si attiva te- nendo premuti contemporaneamente i pulsanti 3 e 4 per 15 secondi. L’attivazione à segnalata dal lampeggio del LED centrifuga. Per disat- tivare la funzione, premere contemporanea- mente per 10 secondi, i pulsanti 3 e 4. Con la funzione disattivata il LED centrifuga smette di lampeggiare.

1 programmi Intensivo 60°C e 40°C sono i programmi <cotone standard 60°C> e <cotone standard 40°C> utilizzati per la valutazione delle performance prodotto, sono i programmi più efficienti in termini di consumo combinato (energia-ac- qua) e sono adatti per il lavaggio di capi in cotone con un grado di sporco normale. La temperatura effettiva dell'acqua puè differire leggermente da quella indicata. La durata dei programmi pu differire dal valore indicato in conseguenza delle variazioni dei valori della pressione, della temperatura e dalla durezza dell'acqua in ingresso, dal tipo, dalla quan- tità e dal modo con cui viene caricata la biancheria da lavare (carichi annodati allungano la fase di bilanciamento), dalla stabilità e qualità della tensione di rete e dalle opzioni di lavaggio selezionate. Programma Capacita di Carico MINIMO Temperature consentte | carico riportata | Seno MASIUO (Kg) per Dan pont) Opzioni di Veocié d'eentluga | sui pannello (kg perl \ovagois prog lavaggio Capi comandi gg 1.- Cotone freddo 5 5 25 4 ora 50 min. Temperatura ambiente 519 5 5 Extra risciacquo.

Lenzuola, federe, tova- TKkg 7 35 ‘Acqua in vasca. glie in cotone o lino Se a 3 2 ore 00 min.

Temperatura a 20°C 54 5 5 Extra risciacquo.

AAdato a tutti iii di 7e n n 43 min - tessut 8x9 7 35 ü 4

Temperatura à 80°C ere os Extra risciacquo.

AAdato à tutti ii di 7i9 1 Acqua in vasca. au tn — 1 ora 05 min.

Programma Capacità di ï Carico MINIMO Tenper coment | cateempoqa | Cocemassmo | Sen Durata program opsont ai Velocità di centrfuga sul pannello 9) per 1 lavag rate programmi ( lavaggio De lavaggio

Dati consumo - Programma standard (5) qe [eme [ous eme | see Le la an cou Game cure | € g EN annuale | pieno | mezzo | pieno | OP | Où | annuate | . Ciclo ciclo oun | Ge lee ae [ETS [eat acte lets la G510x 5 A+ 160 0.88 0,69 046 [008 | o81 | 6600 26 27 G610x 6 A++ 166 0.88 0.82 045 [008 | o81 | 7020 30 33 G612X 6 A++ 170 0.86 0.84 052 | 008 | o81 | 7480 30 32 G614x 6 A++ 151 075 076 046 [008 | o81 | 7260 29 30 G710X 7 A++ 188 1,02 Œ 053 [008 | 081 | 8360 334 35,6 G712X 7 A++ 193 1 0.92 053 [008 | o81 | 7920 33 346 G714x 7 A++ 160 0.68 072 038 [008 | o81 | 7920 26,7 29,5 G812x 8 A++ 194 1,14 0.82 05 | 082 | 008 | 8360 31,5 33,5 G814x 8 A++ 190 0.963 | 02 05 [008 | o81 | 8360 34 36 1 seguenti dati sono da intendersi comuni a tutte le lavabiancheria Tipo di lavabiancheria : Libera installazione Connessione elettrica : Potenza 2200 Watt - Tensione 220/230 Volt - Corrente massima 10 Ampere Pressione acqua in ingresso : Min. 0,05 Mpa - Max: 1 Mpa (1) La classe energetica A+++ indica maggiore efficienza, mentre la classe energetica D indica minore efficienza. (2) Il consumo energetico annuale in KWh per anno è basato su 220 lavaggi programma standard cotone 60°C e 40°C a pieno e mezzo carico. | consumo effettivo dipende da come viene utilizzata la lavabianche- ria. (3) Il consumo acqua annuale in KWh per anno è basato su 220 lavaggi programma standard cotone 60°C e 40°C a pieno e mezzo carico. || consumo effettivo dipende da come viene utilizzata la lavabiancheria. (4) L'efficienza centrifuga “A” indica minore residuo d’acqua nei capi, mentre l'efficienza centrifuga “D” indica maggjior residuo d'acqua nei capi. (5) Il programma Intensivo a 60°C ed a 40°C è il programma standard di lavaggio. Questo programmo è utilizzato per pulire i tessuti in cotone normalmente sporchi ed è il programma più efficiente in termine di consumi combinati acqua ed energia. Il prodotto in spedizione risponde agli standard ed alle direttive Europee di ultimo rilascio: Direttiva bassa tensione (LVD) 2014/35/EC Compatibilità elettromagnetica (EMC) Legislazione e Direttiva 2014/30/EU Eco progettazione compatibile per elettrodomestici lavabiancheria direttiva 1015/2010/EU

455 C 1120 183 173 153 57 74 84 59,5 55 71 426 8 1277 179 179 151 57 74 84 59,5 55 71 Dove si trova il Type ? E’ possibile estrarre il type prendendo le prime 8 cifre dal codice seriale escludendo gjli O finali. Il codice seriale è riportato sulla targhetta visibile nella parte alta del vano oblù quando è aperta e/o nella parte posteriore della lavatrice. Esempio di etichetta G610)]

• Extra risciacquo selezionabile .

La cifra all’interno della vaschetta indica la temperatura massima a cui si pu lavare il capo. Icona Descrizione Icona Descrizione Trattamento normale Trattamento delicato max 90° - 95° C max 60° C Trattamento normale Trattamento delicato max 60° C max 40° C Trattamento normale Trattamento delicato max 40° C max 30° C Trattamento normale Non centrifugare max 30° C g SIMBOLI PER IL LAVAGGIO NON IN LAVATRICE NON IN

LAVATRICE STIRARE CANDEGGIO | ASCIUGATURA

O | | A Asciugatura delicata senza riscaldamento Lavaggio a secco con rocarbur Candeggio possibile

Solo candeggianti Asciugatura delicata all'ossigeno a bassa temperatura

Asciugatura a bassa Non lavare a secco Non stirare temperatura Lavaggio a secco con tutti solventi DS)

Non asciugare in asciugatrice Non stirare con vapore

PRECAUZIONI E CONSIGLI

CONSIGLI PER IL LAVAGGIO

+ Evitare che la lavabiancheria sia utilizzata da bambini o persone vulnerabili senza sorve- glianza. + Evitare che i bambini giochino con la lava- biancheria. +__ Per ciascun capo è importante attenersi alle istruzioni di lavaggio riportate sull'etichetta al suo interno. + Controllare che non vi siano monete, spilli, etc nelle tasche dei capi da lavare. Figura 10 + __ Astenersi dall’utilizzo di benzina, alcool, trielina, etc sui capi destinati al lavaggio nella lavabiancheria. +___E’ opportuno raccogliere i capi di piccole dimensioni, quali calzini, cinture, etc in una borsa di tela, in modo da evitare che questi possano incastrarsi nel cestello. + Utilizzare l’'ammorbidente entro la quantità massima consentita, poiché una quantità ec- cessiva potrebbe rovinare la biancheria. + Amacchina spenta lasciare l’obl semi-a- perto per la migliore conservazione della guar- nizione e la prevenzione degli odori di muffa. + Prima di aprire l’oblà controllare sempre che l’acqua sia stata scaricata. + __ Chiudere sempre il rubinetto dell’acqua alla fine di ogni lavaggio. + Rimuovere la spina di alimentazione quan- do la macchina non è usata per lunghi periodi.

SELEZIONE DEL BUCATO

Per un corretto lavaggjio il bucato deve ap- partenere unicamente ad una delle seguenti tipologie: + __ Capibianchi + Colorati + Sintetici + Delicati + Lana In particolare deve essere considerato che: + | capi bianchi perdono il loro candore se sono lavati con capi colorati; +__ | capi colorati nuovi possono stingere al primo lavaggio. Per cui à opportuno non lavarli mai con altri capi. E’inoltre importante seguire i sug- gerimenti per il lavaggio indicati sulle etichette dei singoli capi e controllare che nella biancheria non rimangano oggetti di metallo (ad esempio fermagjli, spilli, viti, mone- te, ganci per tende ecc.). Prima del lavaggio puè essere opportuno trat- tare i punti particolarmente sporchi con un de- tersivo speciale o con una pasta detergente. Tappeti, abiti rovinati, capelli, filacci fluf e sporco in generale possono intasare il circuito di scarico.

Per un corretto lavaggio, à necessario caricare nel cestello capi sciolti possibilmente uno per volta,questo per evitare nodi. L’efficienza del lavaggio è fortemente influenzata dalla quan- tità e dal modo con cui vengono caricati i capi. In generale, un carico eccessivo o inferiore alla metà del carico nominale , mette a dura prova l’affidabilità della lavabiancheria e gene- ra una maggiore rumorosità della macchina. Nel caso di carichi eccessivi o inferiori alla capacità nominale o disomogenei è oppor- tuno ridurre al minimo la velocità di centri- fuga per evitare forti vibrazioni durante la centrifuga. Prima di chiudere l’oblà controllare che nessun capo di biancheria sia rimasto posizionato sul bordo della quarnizione. Questo per evitare di danneggjiare la quarnizione stes- sa. Chiudere l’oblà con un leggero slancio Figura 11 DOSAGGIO DETERSIVO Per ogni ciclo di lavaggjio la quantità ottimale del detersivo deve essere determinata valu- tando il grado di sporco, il numero di capi e la durezza dell’acqua.Ad ogni lavaggjio, il deter- sivo e l’ammorbidente devono essere inseriti prima dell’inizio di ogni lavaggio.

INSERTO PARATIA PER DETERSIVO

LIQUIDO Per l'utilizzo del detersivo liquido, bisogna inserire l’apposita paratia presente nel kit in dotazione (fig 12): Figura 12 Posizionare la paratia verso l’alto per l'utilizzo di detersivo in polvere (fig.13). Figura 13

AVNVIO DEL PROGRAMMA DI LAVAGGIO

1. Per avviare il programma di lavaggio ruo-

tare la manopola dei programmi sul program- ma desiderato.

2. Valutare l'opportunità di personalizzare il

programma di lavaggio mediante la regolazio- ne delle temperatura, della centrifuga con la selezione di una o più funzioni speciali previ- ste.

Dopo le operazioni descritte in precedenza è possibile avviare il lavaggio premendo il tasto di Avvio/Pausa. PAUSA LAVAGGIO E’ possibile fermare il ciclo di lavaggio pre- mendo il tasto di Avvio/Pausa, in questo modo la macchina passa in modalità pausa. Nel caso in cui vi sia la necessità di spegnere la macchina per cambiare il programma, si deve ruotare la manopola n°1 in posizione OFF e poi selezionare il nuovo programma. Alla fine del ciclo di lavaggio il led rosso si spegne e la porta pud essere aperta solo se il livello dell'acqua è tale da non fuoriuscirne. CASSETTO DETERSIVO I- Scomparto per detersivo utilizzato nella fase di prelavaggio o di ammollo. IL - Scomparto per detersivo in polvere o liquido usato per il lavaggio principale. IL - Scomparto per gli additivi liquidi (ammorbidente, inamidante). ATTENZIONE: Non superare il livello MAX indicato sulla griglia

MOBILE Figura 16 E’ opportuno che il mobile della lavabiancheria venga pulito solo con acqua tiepida affichè conservi invariata nel tempo la lucentezza ori- ginale CASSETTO DETERSIVO Per rimuovere le incrostazioni formate dal detersivo è bene estrarreil cassetto della lava- trice premendo nella zona cerchiata riportata nella figura 14. Figura 14 Qualora il foro di scarico della vaschetta fosse ostruita da detersivo o da corpi estranei, à consigliabile rimuovere l'ostacolo avendo cura di non spingere l’ostruzione a fondo per evitare la di intasare il circuito interno. Ricordiamo che il : detersivo si rimuove con facilità se trattato con acqua calda.

PULIZIA FILTRO POMPA SCARICO

E’ consigliabile una pulizia periodica del filtro scarico. Per pulire il filtro procedere come se- gue. PULIZIA DELLA VASCHETTA + __ Scaricare l’acqua residua selezionando il DETERSIVO programma “Scarico” + Spegnere la lavabiancheria. + Munirsi di una monetina. Inserire la monetina o altro nell'apposita ferito- ia laterale per aprire lo sportellino. Una volta estratta la vaschetta, rimuovere la paratia sfiato vapore come mostrato nella foto sotto. Figura 17 Figura 15 NB Se lo scarico à intasato,nella macchina puû trovarsi una consisten-

te quantità d'acqua (max. 251).

PROCEDURA DI SVUOTAMENTO

1) Posizionare un vassoio o altro recipiente

tra il mobile ed il becco filtro. Figura 18 À Attenzione ! Se poco prima era tato effettuato un lavaggio ad altel emperature, pericolo di ustione.

2) Allentare il filtro utilizzando l’apposito ma-

nipolo quel tanto che basta a far fuoriuscire l'acqua. Figura 19 Quando non fuoriesce più acqua, svitare del tutto il filtro e pulirlo accuratamente. Rimuovere eventuali corpi estranei nella sede del filtro.

Figura 20 Reinserire il filtro di scarico e avvitarlo salda- mente fino al suo bloccaggio À Attenzione! Se il filtro non viene reinserito o riavvitato fino al suo bloccaggio, l’acqua fuoriesce dalla macchina.

PULIZIA FILTRO ELETROVALVOLA E

Per pulire i filtri procedere come segue: + Spegnere la lavatrice e scollegare il cavo di alimentazione. + _ Chiudere l’acqua e scollegare il tubo di carico sia dal rubinetto che della lavatrice. +. Munirsi di una pinzetta, di uno spazzolino da denti. + _Estrarre i filitri dalle loro sedi (Figura 21) + _Lavare i filtri con acqua corrente aiutandosi con lo spazzolino.

1. Munirsi di un cronometro

2. Portare la manopola programmi sul pro-

gramma scarico facendolo eseguire per circa due minuti

3. Portare la manopola programmi sul pro-

gramma cotone e contemporaneamente avvia- re lo start del programma ed il cronometro

4. Nel momento in cui il cestello inizia a ruo-

tare, assicurarsi che il cronometro non abbia superato gli 80-90 secondi.

5. Seil valore suddetto sconfina, bisogna as-

sicurarsi che ci sia la giusta pressione di rete e/o che i filtri del tubo di carico e/o dell'elettro- valvola non siano ostruiti (Figura 21) Figura 21 Filtro tubo | elettrovalvola

POSSIBILI RIMEDI La maggjior parte delle anomalie che si verificano nell’uso quotidiano della macchina possono essere eliminata autonomamente. In molti casi à possibile risparmiare tempo e costi senza doversi necessariamente rivolgersi all’assistenza tecnica autorizzata. La tabella che segue è un aiuto per individuare e possibilmente eliminare le anomalie, diversa- mente contattare l’assistenza. Cosa fare se... La macchina fa rumore

1. Verificare che i detersivi utilizzati siano conformi al lavaggio in lavatrice e che non venga-

2. Assicurarsi che la biancheria non sia ammassata o annodata.

3. Verificare che il filtro pompa scarico sia pulito e assicurarsi che il tubo di scarico non sia

strozzato e che la macchina scarichi bene tutta l’acqua

4. Eseguire prova carico acqua riportata nel capitolo “Manutenzione”

La macchina non centrifuga

1. Effettuare una prova senza indumenti posizionado la manopola su “Centrifuga” e premere

“Avvio”. Se la centrifuga a vuoto parte, la lavatrice à perfettamente funzionante pertanto controllare i punti sopra elencati (1-2-3-4). La macchina si muove

1. Assicurarsi che le viti di trasporto siano state

rimosse durante l’installazione (vedi capitolo Piedino OK Piedino KO installazione).

2. Assicurarsi che i piedini della lavatrice pog-

gino su una pavimentazione / superficie liscia, rigida, asciutta priva di ogni traccia di detersivo e che sia ben livellata sul pavimento al fine di evitare vibrazioni (vedi capitolo installazione).

3. Verificare che i piedini siano integri come in

figura Il bucato è rovinato / strappato asi negli indumenti da lavare, possono trovarsi dei corpi estranei (gancetti,

i) che durante il lavaggio possono rovinare/strappare i tessuti. In questi casi

occorre introdurre la mano nel cestello impugnando una calza da donna al fne di vede- re se risultano sporgenze in rilievo, o cose simili, in cui potrebbero rimanere impigliat capi. Il bucato esce macchiato da residui di altri capi In questi casi si deve effettuare la pulizia della vasca e del cestello della lavatrice nel seguente modo - Inserire nel cestello:1 kg di sale grosso,100 g di soda caustica,250 cc di aceto bianco - Avviare il programma cotone 60°

POSSIBILI RIMEDI Problema Diagnosi Possibile Soluzione + Controllare che sia inserita la spina di LA LAVATRICE . Conrolare che vi sia corrente nella NON SI presa AGCENDE - Verificare che il selettore manopola programmi non sia in posizione OFF. Le] Le) [e} LA LAVATRICE NON AVVIA IL j à Le] . l PROGRAMMA Riaprire l'oblà e chiuderlo con un : leggero slancio (Lampeggiano led Centrifuga Opzioni Avvio/Pausa 00 O Ë © o o . j che il rubi ï LA LAVATRICE © Assicurarsi che il rubinetto sia aperto o2 e che vi sia acqua dalla rete. NON CARICA ©! o - Assicurarsi che il tubo di carico non ACQUA : (Lampeggiano led : : : Sia piegato. N1-3) Centrfuga Opzioni Avvio/Pausa | + Controllare che il filtro : O O (>) dell'elettrovalvola non sia ostruito LE o o Q LA LAVATRICE o2 + Spegnere e riaccendere la NON RISCALDA o1 o lavabiancheria. Se il problema (Lampeggiano led persiste contattare l'assistenza tecnica N.2-3) Centrfuga Opzioni Avvio/Pausa | autorizzata. + Rimuovere il tubo di scarico facendo in modo che scarichi liberamente in o 9 Le) un recipiente/lavandino, selezionare il LA LAVATRICE programma scarico. NON SCARICA o + Verificare che il filtro pompa scarico (Lampeggiano led non sia ostruito. N1-4) Centrifuga Opzioni Awio/Pausa | + Assicurare che il tubo di scarico non sia strozzato. + Se il problema persiste, contattare l’assistenza tecnica autorizzata

Lampeggiano led N.2-4 Centrifuga Opzioni Avvio/Pausa 00 © + Spegnere e riaccendere la lavabiancheria. Problema Diagnosi Possibile Soluzione CE Q © ]

©! (o] Centrifuga Opzioni Avvio/Pausa 00 © + Spegnere e riaccendere la lavabiancheria. Lampeggia led centrifuga e non rispondono i comandi Lavaggio

Risciacquo … Centrifuga © Extrarisciacquo dé Acqua in vasca Centrifuga Opzioni O © Avvio/Pausa + Vedere la procedura di attivazione e disattivazione della sicurezza bambini a pagina 15 L'oblà non si apre

• Assicurarsi che il led Rosso sia spento. + Assicurarsi che la macchina non sia in ammollo o in funzione speciale antipiega. + Premere sull'oblà dal lato della chiusura o dare un leggero colpo e contemporaneamente tentare di aprirlo C'è acqua sul pavimento. + Controllare che il tubo di carico e quello di scarico siano integri e che non perdono acqua.

• Assicurarsi che non ci sia fuoriuscita di schiuma/acqua dal cassetto detersivo. + Ridurre il quantitativo di detersivo.. La macchina carica di continuo acqua anche quando è ferma + _Ridurre la pressione dell'acqua o dell'autoclave + Chiudere il rubinetto a fine lavaggio

RIPARAZIONI Per eventuali riparazioni rivolgersi al servizio di assistenza tecnica autorizzato chiamando il nu- mero indicato sotto. Comunicare sempre modello e codice seriale dell’elettrodomestico, riportato sulla targhetta visi- bile nella parte superiore del vano oblà quando è aperto e/o nella parte posteriore della lavatrice. XXXXXXXXXXXXXXXXXXXX

A causa della continua evoluzione tecnologica dei prodotti, i dati contenuti nel presente manuale possono subire lievi variazioni senza obbligo di preavviso da parte del Produttore.
