MANUALE UTENTE RS-30 ZIBRO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 NON spostare la stufa se questa è accesa o se è ancora calda. In tal caso, NON riempirla di combustibile e non eseguire la manutenzione.

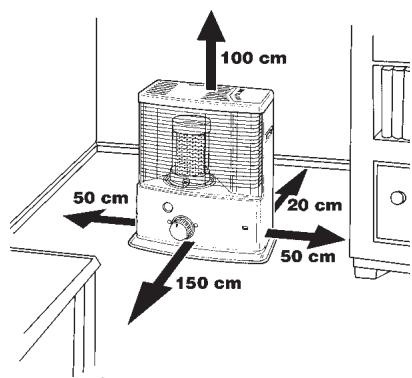

3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 NON usare la stufa in locali polverosi e non porla in luoghi dove vi è una forte corrente d'aria. In entrambi i casi non si avrà una combustione ottimale.
5 Specnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare SEMPRE il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 NON usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La parte superiore della stufa diventa molto calda. La stufa NON può essere coperto (pericolò d'incendio). Evitare agli contatto con il tettuccio e la griglia.
10 Assicurarsi SEMPRE che la ventilazione sia sufficiente.
11 Non posizionale il dispositivo di riscaldamento immediatamente fatto ad una presa di corrente.
12 Tenere fuori alla portata dei bambini di età inferiore ai 3 anni, se non continuamente sotto la supervisione adulta. I bambini di età compresa tra i 3 e gli 8 anni possono solo accendere o spegnere il dispositivo a condizione che quello sia stato posizionato o installato nella posizione in cui dovrà rimanere una volta in funzione e a condizione che siano supervisionati o struiti in merito all'utilizzo sicuro del dispositivo e che comprehendano i rischi connessi. I bambini di età compresa tra i 3 e gli 8 anni non potranno collegare, regolare e pulire il dispositivo o eseguirne la manutenzione.

ATTENZIONE - Alcuni componenti di quello prodotto possono diventare molto caldi e causare scottature. è necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.

13 I bambini non dovrebbero giocare col disposativo.
14 Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini sulla supervisione.

14 DICAS PARA UTILIZACão SEGURA

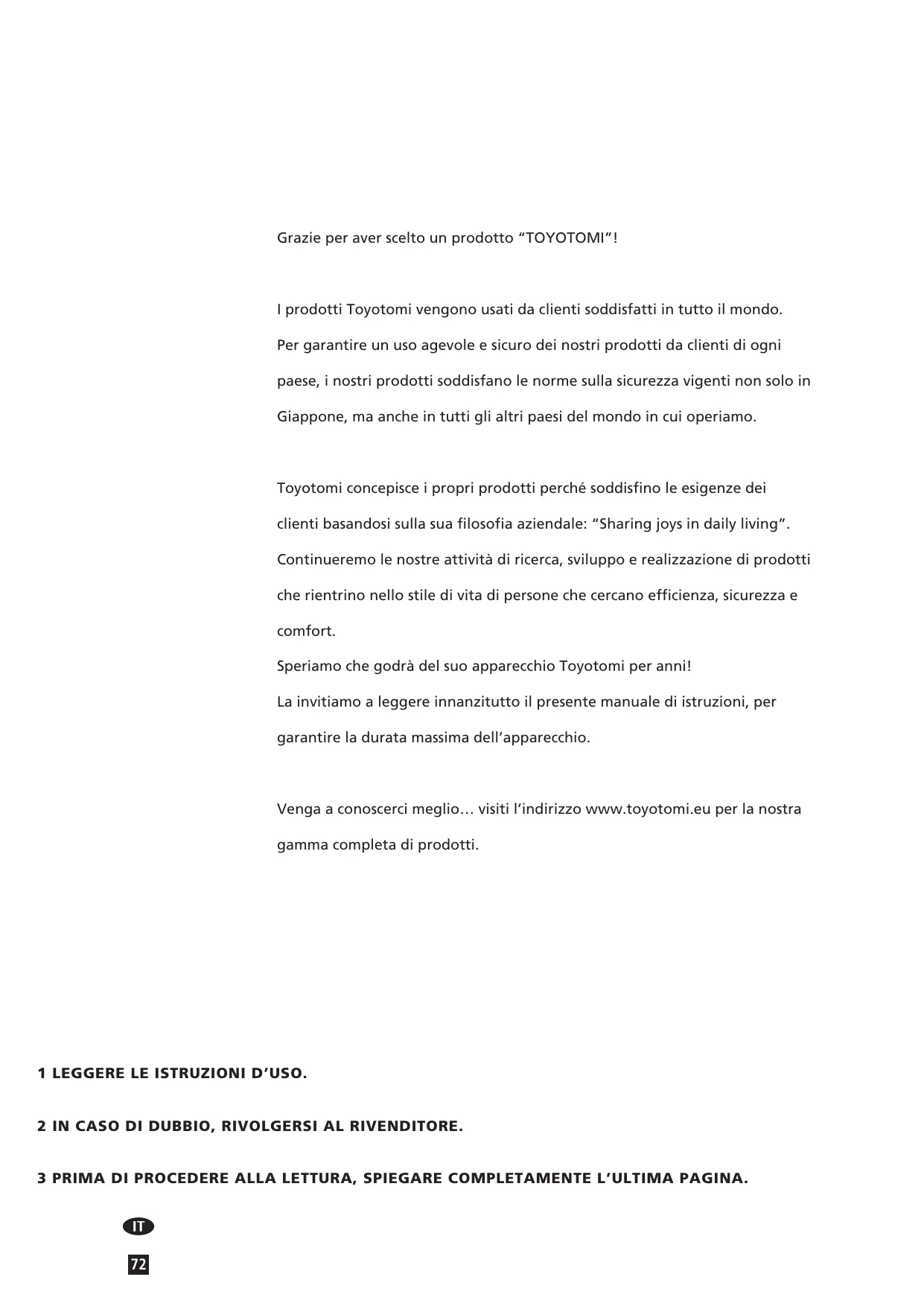

Grazie per aver scelto un prodotto "TOYOTOMI"!

I prodotti Toyotomi vengono usati da clienti soddisfatti in tutto il mondo. Per garantire un uso agevole e sicuro dei nostri prodotti da clienti di ogni paese, i nostri prodotti soddisfano le norme sulla sicurezza vigenti non solo in Giappone, maanche in tutti gli altri paesi del mondo in cui operiamo.

Toyotomi concepiisce i propri prodotti perché soddisfino le esigenze dei clienti basandosi sulla sua filosofia aziendale: "Sharing joys in daily living". Continueremo le nostre attività di ricerca, sviluppo e realizzazione di prodotti che rientrino nelle stile di vita di persona che cercano efficienza, sicurezza e comfort.

Speriamo che godrà del suo appearecchio Toyotomi per anni!

La invitiamo a leggere innanzitutto il presente manuale di istruzioni, per garantire la durata massima dell'apparecchio.

Venga a conoscerci meglio... visiti l'indirizzo www.toyotomi.eu per la nostra gamma completa di prodotti.

1 LEGGERE LE ISTRUZIONI D'USO.
2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.
3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE

Qui di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso.

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile 8 ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, fig. I).
3 Porre le batterie dello scomparto (cfr. capitolo A, fig. F).
4 Controllare che la camera di combustione ③ sua in posizione eretta (cfr. capitolo A, fig. E).
5 Girare la manopola 2 a destra fino a che non si ferma (cfr. capitolo C, fig. L).
6 Dopo l'accensione, occorre attendere 30 minuti prima di controllare ed eventualmente la fiamma (cfr. capitolo D).
7 Spagnere la stufa (cfr. capitolo E).

• Per evitare il rischio di un incendio, il serbatoio deve essere riempito dopo aver spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.
• Assicurarsi sempre che il serbatoio venga accuratamente richiuso dopo il rabbocco effettuato a distance di sicurezza da agli fonte di calore o fiamme libero (cfr. capitolo B).
• La prima volta, durante la combustione, la stufa avait quel particolare odore di 'nuovo'.
• Stoccare tutti i contentitori di combustibile provvisti dei loro tappi e sigillare originali in luogo fresco e non esposto alla luce.
• Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
• Usare solo combustibile liquido per stufe portatili di alta qualità e senza acqua, in conformità con le direttive locali (TOYOTOMI combustibile).
• Se si passa ad un'altramarca o tipo di combustibilefarebruciaredapprima la stufa fino a che non vi è più traccia del vecchio combustibile.

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Prima di usare l'apparecchiatura, leggere attendamente il presente manuale e conservarlo come riferimento futuro. Installare quello dispositivo soltanto quando è conforme con la legislazione, le ordinane e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.

Per un riscaldamento confortevole e sicuro, assicurarsi che ci sua ventilazione sufficiente.

NOTA: per evitare che la stufa si spenga improvisamente durante il funzionamento, si consiglia di tener una finestra o una porta leggermente aperta.

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo K). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta (2,5 cm). E importante che in tutti gli ambienti in cui si usa la stufa vi sia una presa d'aria sufficiente ed un'efficiente uscita per il ricambio dell'aria (entrambre le aperture devono averone una sezione Diagonale minima di 50 cm².)

Questo valeanche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. Non usare la stufa portatile in cantine o altri spazi sotterranei. Non sono ammesses modifiche alsystemadi sicurezza, in quanto tali interventi inficiano la garanzia. In caso di dubbi rivolgersi al concessionario di zona.

Prestare la massima attenzione poiché la griglia e il tettuccio sono diventare caldi. Nel caso in cui l'apparecchio venga coperto, c'è il rischio di incendio. A causa delle alto temperature della stufa, si raccomanda di tenere i bambini a distanza di sicurezza.

SISTEMA DI SICUREZZA

Dopo l'accensione potrebbe verificarsi l'eventualità di uno spegnimento automatico della stufa sebbene la temperature domestica sia ancor relativamente Bassa (19 à 20^ ). La causa a monte dell'inconveniente va ricercata nell'accumulo di calorie. Il fenomeno è la logica conseguenza della presenza di un dispositivo di sicurezza. Il problema non si manifesta se la stufa è utilizzata a temperature domestiche basse.

SOLO PER LA FRANCIA: la stufa è stata progettata per funzionare esclusivamente con combustibile indicatoro per apparetchi di riscaldamento portatili funzionanti a combustibile liquido, come previsto dai Decreti dell'18-07-2002 e 25-06-2010. L'utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indirizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un apparetchio di riscaldamento supplémentare, e non va considerata una fonte di calore per impieghi continuativi/permanenti.

SOLO PER IL REGNO UNITO: Usare esclusivamente combustibile a base di paraffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente.

L'utilizzatore deve atteneri alle seguenti prescrizioni per un uso appropriato del- l'apparecchio:

NON

• utilizzare la stufa portatile a combustibile liquido nella roulotte, in barca e nella cabina di un veicolo.

• utilizzare la stufa portatile a combustibile liquido in ambienti non sufficientemente ventilati (visionare la scheda delle caratteristiche per le dimensioni minime dell'ambiente da riscaldare), in vani interrati e/o ad altitudini superiori ai 1500 metri.

• modificare i dispositivi di sicurezza della stufa.

L'impiego di quello tipo di riscaldamento in luoghi pubblici é regolamenti e richiede apposti permessi. Informarsi in precedenza sulle relative formalita.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un combustibile liquido per stufe portatili di alta qualità, puro, perché acqua, che assicurà una combustione pulita ed ottimale (TOYOTOMI combustibile). Un combustibile di qualità inferiore può causare i seguenti problemi:

• accumulo effecssivo di catrame sullo stoppino
  combustione insufficiente
  durata limitata della stufa
• fumo e/o cattivo odore
• accumulo sulla griglia o sul rivestimento.

Solo con il combustibile giusto si è certi di un uso sicuro, effidente e可供tevole della stufa.

Questo tappodi
trasporto si trova nella
scatola. Serve per
trasportare la stufa
senza problemi dopo
l'uso.Conservare con
cura!

Il combustibile giusto è quindi essenziale per un uso sicuro, efficente e conforte-vole della stufa.

Non sono coperti alla garanzia i danneggiamenti e/o difetti di funzionamento dell'apparecchio causati dall'utilizzo di un combustibile non idoneo.

Consultare sempre il situ www.toyotomi.eu per la scelta del combustibile adatto alla stufa.

A

MANUALE

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto.

Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
• un tappo per il trasporto
• le istruzioni d'uso

Conservare la scatola ed il materiale d'imballaggio (fig. A) per

l'immagazzinaggio e/o il trasporto.

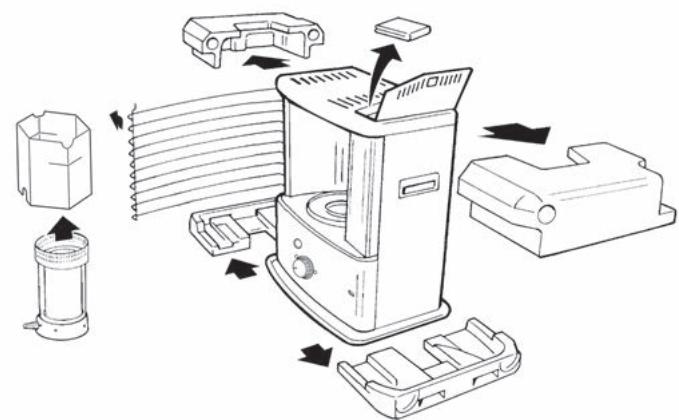

2 Togliere il resto del materiale d'imballaggio:

• Togliere il materiale d'imballaggio in corrispondenza della griglia ⑥. Sollevare la griglia dall'intaglio (fig. B) e tirarla in avanti.
• Togliere il materiale d'imballaggio sopra alla camera di combustione (fig. C).
• Togliere la camera di combustione ③ alla stufa. Rimuovere il materiale d'imballaggio (fig. D).
• Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se vuò essere spostata con la maniglia ⓸ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia: sollevarla leggermente per riposizcionarla nella sua scanalatura.
• Aprire il coperchio del serbatoio estraibile ⑦ e togliere il pezzo di cartone.

3 Riempire il serbatoio estrabile come individato nel capitolo B.

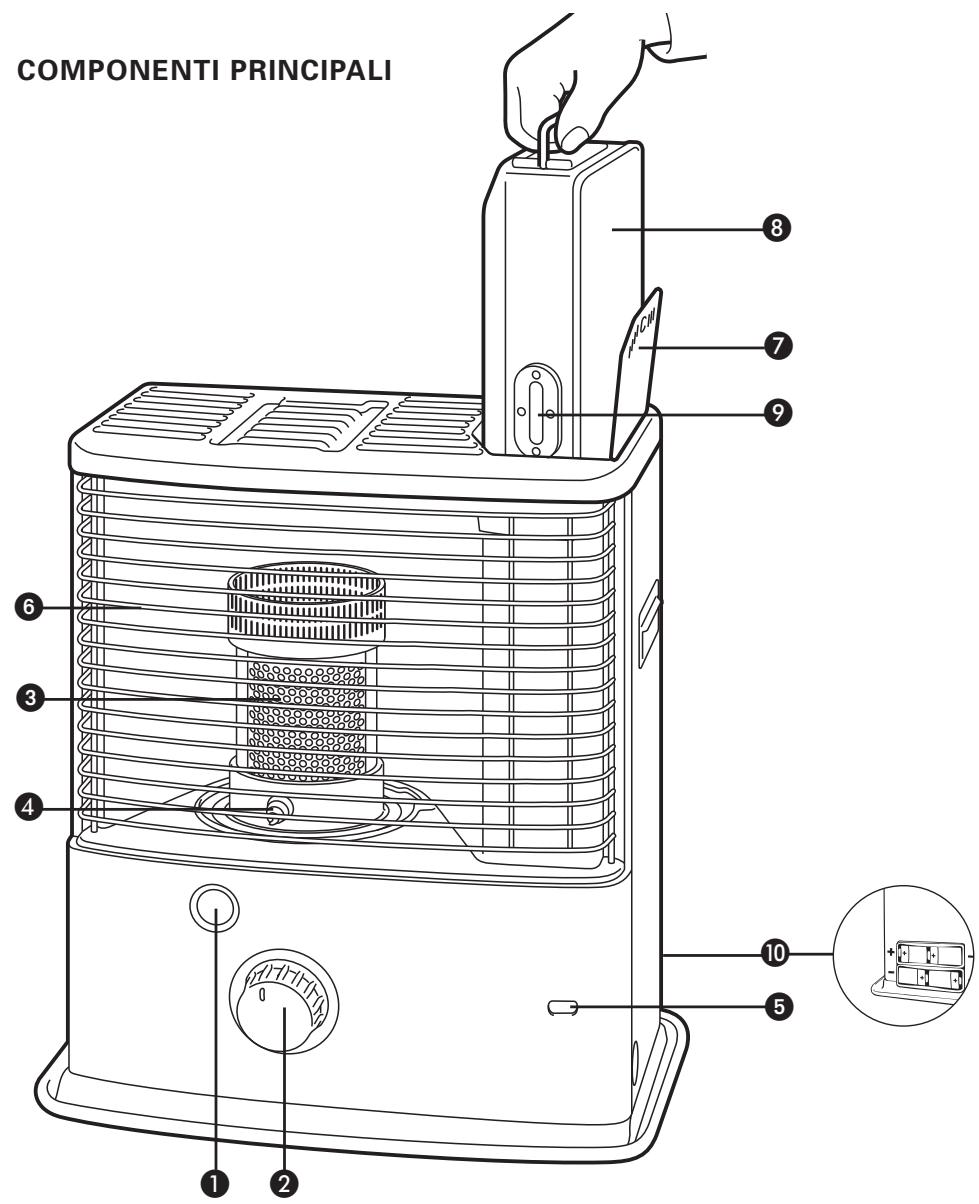

4 Porre le batterie nell'apposto scomparto 10 sul lato posteriore della stufa (fig. F). Fare attenzione ai poli + e-.
É meglio utilizzato batterie alcaline nuove (4x lavorato C).
5 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora Questa non sia in bolla. Non cercare di correggere la posizione mettendo quello la stufa libri o altri materiale.
6 Adesso la stufa è pronta per l'uso.

IT

Non usare la stufa ad un'altezza superiore a 1500 m sul livello del mare.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estraibile nella spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:

1 Assicurarsi che la stufa sia spenta.
2 Apriere il coperchio 7 ed estrarre il serbatoio 8 alla stufa (fig. G). Appoggiare il serbatoio (con il tappo in alto) e svitare il tappo (fig. H). NOTE: Il serbatoio può gocciolare leggermente.

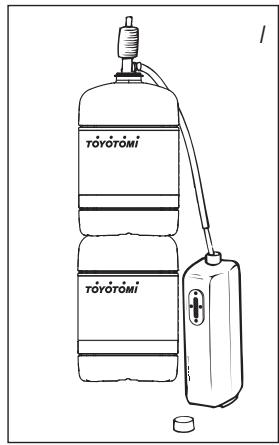

3 Prendere la pompa a sifone per il combustibile ed insere il tubo liscio, più rigido, nella tanica. Assicurarsi che esta sa più in alto rispetto al serbatoio estrabile (fig. 1). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Fissare la manopola che si trovava sopra la pompa (verso destra).

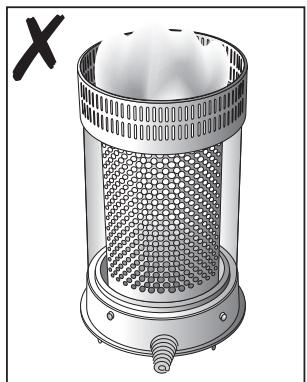

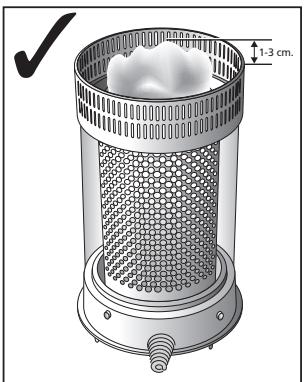

5 Premere alcune volte la pompa, fino a che il combustibile non comincia a scorrere nel serbatoio estraibile. In seguito, non occorre più premere.
6 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile 9 (fig.J).Se quello è piano, interrompere il rifornimento svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
7 Lasciare scorrere di nuovo il combustibile più presente nella pompa verso la tanica e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio (fig. K). Asciugare eventuali trace di combustibile.
8 Controllare che il tazzo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tazzo verso il basso). Chiudere il coperchio.

NOTA: Accertarsi di serrare il tappo del serbatoio del carburante e verificare che non vi siano perdite di carburante dal tappo, dopo che è stato installato. Inserire quindi il serbatoio del carburante asportabile nel riscaldatore.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino può impregnarsi di combustibile. Ciò valeanche più che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

Prima di accendere la stufa, guardare sempre l'indicatore del combustibile ⑤ per assicurarsi che nel serbatoio estrabile vi sia una quantità sufficiente di combustibile (Verde=piano, Rosso=vuoto).

Accendere sempre la stufa con l'ausilio della manopola ②. Non usare mai fiammi-feri o un accendino.

Compiere le seguenti operazioni:

1 Accendere la stufa girando la manopola 2 a destra (fig. L). Esercitando una leggera pressione il regolatore cui quere sere girato ulteriormente; il regolatore torna da se alla posizione originale. In quello modo la posizione dello stoppi- no è al massimo e il meccanismo di sicurezza è inserito.

Se la stufa non si accende, significa che le batterie devono essere sostituite. è migliorio utilizzato batterie alcaline nuove (4x lavorato C).

Dopo l'accensione della stufa controllingare sempre che la camera di combustione 3 sua nella posizione corretta, spostandola con la maniglia 4 leggermente verso siniistra e destra (fig. E). Questo movimento deve avvenire alla intoppi. Se la camera di combustione non si trovna nella posizione corretta, si avranno fumo e fuliggine.

Dopo l'accensione, trascorsi 30 minuti, una fiamma troppo alta cui provocare fumo e fuliggine, nelle una fiamma troppo bassa cui provocare cattivi odori. (fig. R).

R

Se, dopo la regolazione, la fiamma rimane troppo Bassa, occorre regolare l'altezza dello stoppino (cfr. capitolo F).

Le cause di una fiamma troppo Bassa possono essere le seguenti:

• combustibile insufficiente
  (riempire il serbatoio)
  combustibile di cattiva qualità
  (consultare il rivenditore)
• ventilazione insufficiente
  (aprige leggermente una porta o una finestra)
• stoppino consumato
  (consultare il rivenditore oppure sostituire lo stoppino: cfr capitolo M)

E SPEGNIMENTO Della STUFA

Premere il pulsante di spegnimento ①. La fiamma si spegne da sola (fig. N).

F REGOLAZIONE DELL'ALTEZZA DELLO STOPPINO

Dopo un certo periodo, la combustione non è più abbastanza alta (capitolo D). In tal caso, occorre regolare l'altezza dello stoppino per migliorare la combustione. A tale proposito la stufa deve essere spenta. Compiere le seguenti operazioni:

1 Premere il pulsante di sicurezza ① (fig. N).
2 Togliere la manopola della stufa ② sfilandola alla sua sede, casi si vedrà il dispositivo di blocco dell'altezza dello stoppino ①.

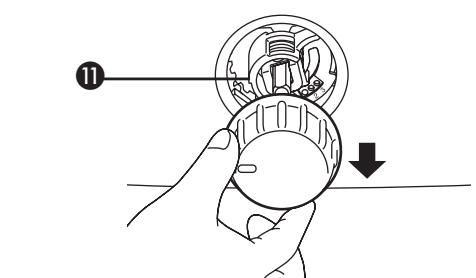

3 Tirare l'anello di plastica tenendolo fra pollice ed indice. Ruotarlo verso l'alto e portarlo alla posizione 2 o 3 (fig. O). Premere con cautela l'anello, in modo che la scanalatura chiuda di nuovo la paettina.

4 Premere con cautela la maniglia del regolatore della fiamma 2, per riportarla alla posizione originale. A tale proposito, occorre osservare il lato posteriore del tappo, per determinare la posizione corretta.

Se la regolazione dell'altezza dello stoppino non porta all'effetto desiderato, occorre lasciare funzionare la stufa fino a che non vi è più combustibile (capitolo H).

Se durante la combustione l'altezza della fiamma rimane ancore bassa e lo stoppino è nella posizione 3, consultare il rivenditore oppure sostuire lo stoppino: cfr capitolo M.

Se in seguito alla regolazione dello stoppino l'altezza della fiamma fosse troppo alta (fig. R), mettete il bloccaggio sul numero inferiore, altrimenti si formeranno fumo e fuliggine.

G GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolvere un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

NON SI RIESCE AD ACCENDERE LA STUFA.

• Le batterie non sono installate correttamente nella scomparto.

Controllare (fig. F).

• Le batterie non hanno più una carica sufficiente per l'accensione.

Sostituirle (fig. F).

• La stufa non ha più combustibile oppure lo stoppino delve essere sostituito.

Dopo aver installato il serbatoio estraibile piano, attendere 30 minuti prima di procedere all'accensione.

FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.

• La camera di combustione ③ non è stata installata correttamente.

Correggerne la posizione con la maniglia 4, sino a spostarla lavoramente verso sinistra e verso destra.

• Il combustibile è vecchio.

Cominciaregni stagione fredda con nuovo combustibile.

• Si fa uso del combustible sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

• All'interno della stufa si ha un accumulo di polvere.

Rivolgersi al rivenditore.

• L'altezza dello stoppino non è stata regolata.

Rivolgersi al rivenditore.

LA STUFA SI SPEGNE LENTAMENTE.

Il serbatoio estrabile è vuoto.

Cfr. il capitolo B.

• Nel filtro c'edell'umidità.

Asciugare il filtro (Cfr. capitolo H, fig. P).

• Nel serbatoio inferiore vi è dell'umidità.

Rivolgersi al rivenditore.

• Lo stoppino è indurito sulla parte superiore.

Fare bruciare la stufa fino a che non vi è più combustibile (capitolo H). Usare il combustibile giusto.

• Si fa uso di combustibile vecchio.

Cominciare ogni stagione fredda con combustibile nuovo.

LA STUFA CONTINUA A BRUCIARE AL MINIMO.

• Lo stoppino è troppo basso.

Regolare l'altezza dello stoppino a una posizione più bassa. (cfr. capitolo F).

• Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile.

Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all'accensione.

• Si fa uso di combustibile vecchio o del tipo sbagliato.
  Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
• Il locale non ha una ventilazione sufficiente.
  Rivolgersi al rivenditore.

LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.

• Si fa uso di un combustibile sbagliato, troppo volatile.
  Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
• Lo stoppino è troppo alto.
  Regolare l'altezza dello stoppino a una posizione più Bassa. (cfr. capitolo F)

H LA MANUTENZIONE

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie dificili da eliminare. Normalmente sono solo 4 le parti che si consumano.

1. LE BATTERIE

Le batterie possono essere sostuite. Controllare il suono della scarica di scintille. Se il suono è fioco, il voltaggio della batteria è basso. Sostituire la batteria. Controllare il bruciatore d'accensione dopo la procedura di manutenzione 3 se il suono non cambia dopo la sostituzione della batteria. Non gettare le batterie vecchie fra i rifiuti domestici.Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.

2. LO STOPPINO

Per prolungare la durata dello stoppino, agli tanto occorre fare bruciare la stufa fino a che non è completamente vuota (fino a che non si spegne da sola), soprattutto quando sinota che la fiamma diventa più debole. Se si fa bruciare la stufa fino a che è vuota, si può create un odore cattivo; per questo si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.

3. ELETTRODI

Se gli elettrodi si sporcano con carbone o catrame, pulirli. Se gli elettrodi sprofondano dello stoppino, posso non derivarne guasti di accensione. Verificare la posizione degli elettrodi. Fare attentiona a non versare l'acqua sugli elettrodi.

4. IL Filtro

Controllare periodicamenteanche il filtrodel carburante:

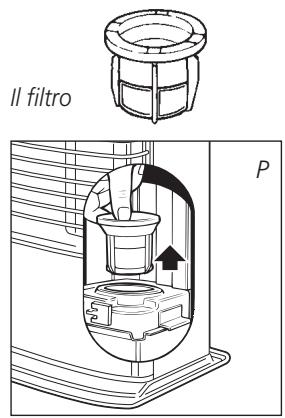

Togliere il serbatoio estraibile e il filtro alla stufa (fig. P). Poichéposso nado cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtrto su una superficie rigida, tenendolo capovolto, per togliere lo sporco. (Non pulirlo mai con acqua!) Riporre il filtrto nella stufa.

Il filtro

L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.

Prima di procedere alla manutenzione lasciare raffreddare la stufa.

IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisce tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile.
2 Lasciare raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 10 e conservarle in un luogo asciutto.
5 Pulire ilhetto (cfr. capitolo H).
6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformamente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in agli caso la nuova stagione fredda con del combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

J TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑧ alla stufa e rimuovere il filtro del combustibile (fig. P). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrto ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrlo (fig. Q) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.

K SPECIFICHE

Accensione	elettrica	Dimensioni (mm)	larghezza	428
Combustibile	petrolio	(con piatra inferiore)	profondità	295
Capacità (kW)*	3,00		altezza	453
Spazio riscaldabile (m3)**	60-110	Accessori:	tappo per il trasporto
		pompa a sifone per il combustibile
Consumo di combustibile (l/ora)*	0,313	Batterie necessarie	4x LR14, MIN	1400
Consumo di combustibile (g/ora)*	250		1,5V, size C
Autonomia (ora)*	12,8	Tipodi stoppino	F
Capacità serbatoio estraibile (litri)	4,0	Peso (kg)		8,0

• Con regolazione al massimo
  ** valori riportati sono indicativi

tppo per il trasporto

L CONDIZIONI DELLAS GARANZIA

La stufa ha una garanzia di 48 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:

1 La Toyotomi Europe Sales B.V. rifiuta esplcitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanziaiene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alleistruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato piùanche costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.

Per prevenire spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje leggermente infiammabili possono portare ad una combustione non controllabile, con fiamme pericolose comme conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

SOSTITUZIONE DELLO STOPPINO

M PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

1 Aprire lo sportellino del serbatoio e togliere il serbatoio estrabile.
2 Togliere le batterie dal suo comparto 10.
3 Sollevare la griglia dall'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.
4 Sfilare la manopola alla stufa.
5 Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa.
6 Svitare i galletti che fissano il piano di combustione alla vaschetta.
7 Sollevare il piano di combustione alla vaschetta e posarlo accanto alla stufa. (Fare attentione a non scollegare i fili).
8 Girare completeness il pernio in senso orario.
9 Girare l'anello porta stoppino in senso orario, sollevandolo. Toglierlo dal camino d'aspirazione.
10 Comprimere lo stoppino per liberarlo dai tre punti di anticoraggio e sfilarlo dall'anello porta stoppino. Indossare i quanti e assicurarsi di averre a portata di mano un recipiente dove mettere lo stoppino vecchio.

11 Reinserire lo stoppino nell'anello porta stoppino rispetto il giusto verso indicato sull'anello porta stoppino stesso.
12 Inserire l'anello porta stoppino (completo di stoppino) nel camino d'aspirazione. Girare l'anello porta stoppino in senso orario per fissarlo alla manopola (la posizione dello stoppino dovrebbe essere regolata sul n° 1).
13 Rimettere aippo il piano di combustione.
14 Avvitare gradualmente i galletti.
15 Inserire di nuovo la manopola nella sua sede. Ruotare la manopola Completely versuso destra. Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte quello controllo. Se lo stoppino non si abbassa Completely, non è stato montato bene nel suo meccanismo. In quello caso la procedura deve essere ripetuta a partire dal n° 11. Sfilare la manopola alla stufa.
16 Rimettere al suoippo il mantello e riavvitare le tre viti. Rimettere aippo la manopola e poi la camera di combustione. Controllare che quest'ultima sia in posizione verticale, prendenda alla maniglia della camera di combustione e muovendola verso destra e sinistra. Chiudere la griglia.
17 Rimettere al suoippo il serbatoio pieno e riporre le batterie nell'apposto vano (fare attenzione ai poli + e-). Dop o aver rimesso aippo il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa.

N SCHEDA PRODOTTO

(a) Nome / Marchio del fornitore	TOYOTOMI Europe Sales B.V.
(b) Modello	RS-30
(c) Classe di efficienza energetica	A
(d) Potenza termica diretta	3.0kW
(e) La potenza termica indiretta	N/A
(f) Indice di efficienza energetica	95.0%
(g) Efficienza utile	100%
(h) Eventuali precauzioni	Per istruzioni di installazione e manu- tenzione vi preghiamo di fare riferi- mento al manuale prodotto.

O COMPONENTI PRINCIPALI

11

Pulsante di spegnimento rapido
Manopola
3 Camera di combustione
4 Maniglia della camera di combustione
Indicatore del combustible
6 Griglia
Sportellino del serbatoio estrabile
Serbatoio estrabibile
9 Indicatore del combustible nel serbatoio estrabile
10 Scomparto delle batterie
11 Bloccagio per l'altezza dello stoppino

In caso avesto bisogno di ulteriori informazioni o riscontraste particolari problemi che non sono presi in considerazione nel presente manuale, vi invitiamo a visitare il nostro site www.toyotomi.eu o contattare la nostra assistenza (il cui numero di Telefono é indicato nel loro site www.toyotomi.eu)
