MANUALE UTENTE AIRLUXTABLEDECUISSONATI32M DARRY

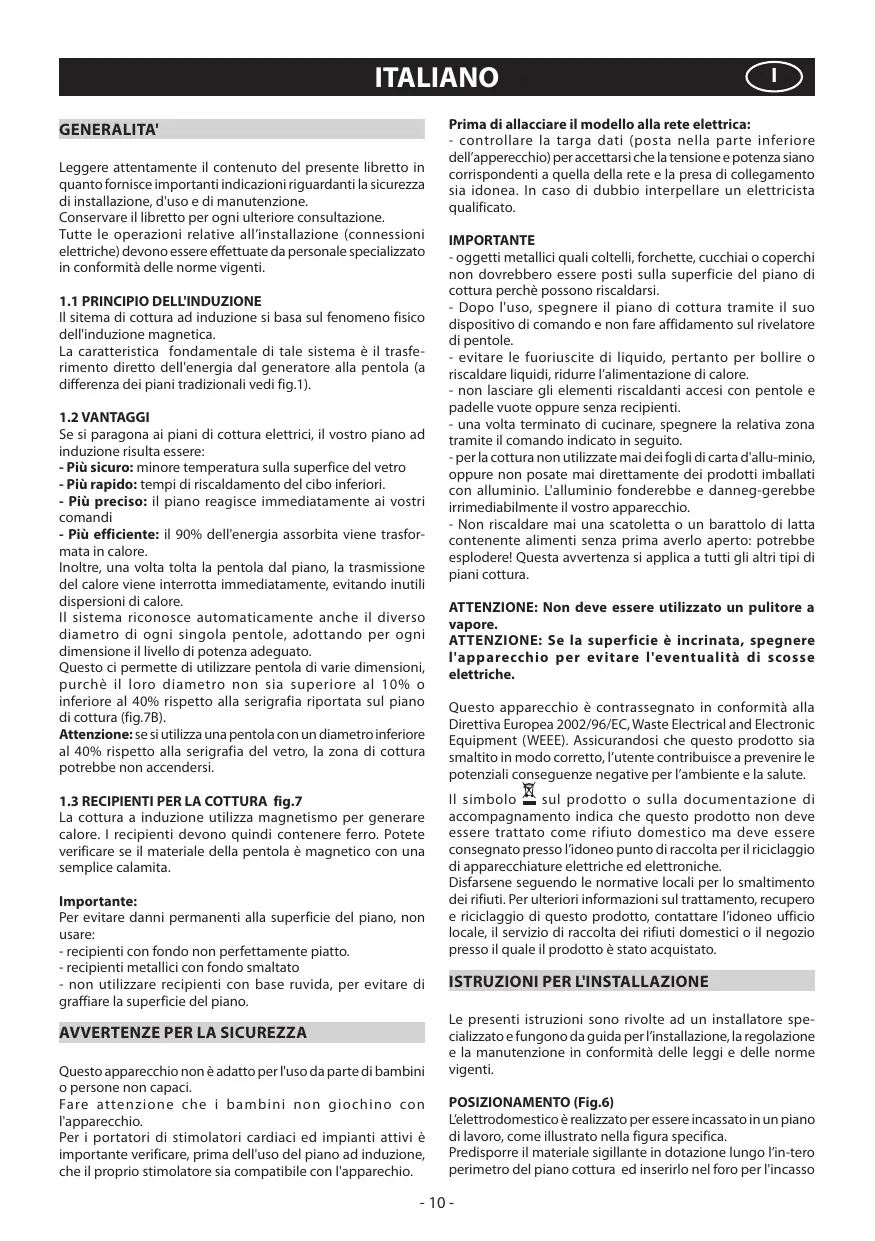

ITALIANO GENERALITA' Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. Tutte le operazioni relative all’installazione (connessioni elettriche) devono essere effettuate da personale specializzato in conformità delle norme vigenti. 1.1 PRINCIPIO DELL'INDUZIONE Il sitema di cottura ad induzione si basa sul fenomeno fisico dell'induzione magnetica. La caratteristica fondamentale di tale sistema è il trasferimento diretto dell'energia dal generatore alla pentola (a differenza dei piani tradizionali vedi fig.1). 1.2 VANTAGGI Se si paragona ai piani di cottura elettrici, il vostro piano ad induzione risulta essere: - Più sicuro: minore temperatura sulla superfice del vetro - Più rapido: tempi di riscaldamento del cibo inferiori. - Più preciso: il piano reagisce immediatamente ai vostri comandi - Più efficiente: il 90% dell'energia assorbita viene trasformata in calore. Inoltre, una volta tolta la pentola dal piano, la trasmissione del calore viene interrotta immediatamente, evitando inutili dispersioni di calore. Il sistema riconosce automaticamente anche il diverso diametro di ogni singola pentole, adottando per ogni dimensione il livello di potenza adeguato. Questo ci permette di utilizzare pentola di varie dimensioni, purchè il loro diametro non sia superiore al 10% o inferiore al 40% rispetto alla serigrafia riportata sul piano di cottura (fig.7B). Attenzione: se si utilizza una pentola con un diametro inferiore al 40% rispetto alla serigrafia del vetro, la zona di cottura potrebbe non accendersi. 1.3 RECIPIENTI PER LA COTTURA fig.7 La cottura a induzione utilizza magnetismo per generare calore. I recipienti devono quindi contenere ferro. Potete verificare se il materiale della pentola è magnetico con una semplice calamita. Importante: Per evitare danni permanenti alla superficie del piano, non usare: - recipienti con fondo non perfettamente piatto. - recipienti metallici con fondo smaltato - non utilizzare recipienti con base ruvida, per evitare di graffiare la superficie del piano.

AVVERTENZE PER LA SICUREZZA Questo apparecchio non è adatto per l'uso da parte di bambini o persone non capaci. Fare attenzione che i bambini non giochino con l'apparecchio. Per i portatori di stimolatori cardiaci ed impianti attivi è importante verificare, prima dell'uso del piano ad induzione, che il proprio stimolatore sia compatibile con l'apparechio.

I Prima di allacciare il modello alla rete elettrica: - controllare la targa dati (posta nella parte inferiore dell’apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. IMPORTANTE - oggetti metallici quali coltelli, forchette, cucchiai o coperchi non dovrebbero essere posti sulla superficie del piano di cottura perchè possono riscaldarsi. - Dopo l'uso, spegnere il piano di cottura tramite il suo dispositivo di comando e non fare affidamento sul rivelatore di pentole. - evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l’alimentazione di calore. - non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppure senza recipienti. - una volta terminato di cucinare, spegnere la relativa zona tramite il comando indicato in seguito. - per la cottura non utilizzate mai dei fogli di carta d'allu-minio, oppure non posate mai direttamente dei prodotti imballati con alluminio. L'alluminio fonderebbe e danneg-gerebbe irrimediabilmente il vostro apparecchio. - Non riscaldare mai una scatoletta o un barattolo di latta contenente alimenti senza prima averlo aperto: potrebbe esplodere! Questa avvertenza si applica a tutti gli altri tipi di piani cottura. ATTENZIONE: Non deve essere utilizzato un pulitore a vapore. ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare l'eventualità di scosse elettriche. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE Le presenti istruzioni sono rivolte ad un installatore specializzato e fungono da guida per l’installazione, la regolazione e la manutenzione in conformità delle leggi e delle norme vigenti. POSIZIONAMENTO (Fig.6) L’elettrodomestico è realizzato per essere incassato in un piano di lavoro, come illustrato nella figura specifica. Predisporre il materiale sigillante in dotazione lungo l’in-tero perimetro del piano cottura ed inserirlo nel foro per l'incasso

(dimensioni del taglio fig. 6B). Bloccare l’elettrodomestico sul piano di lavoro mediante i 4 sostegni, ruotandoli opportunamente a secondo dello spessore del piano stesso (fig. 6A). Se la parte inferiore dell'apparecchio, dopo l'installazione, risulta accessibile, è necessario montare un pannello separatore G (Fig.9A) rispettando le distanze indicate (Fig. 9B). Se l'apparecchio è installato sopra un forno, il pannello non è necessario (Fig. 10A - 10B) IMPORTANTE: se un forno è posizionato sotto al piano ad induzione è preferibile che sia dotato di ventilatore di raffreddamento. Non usare il piano ad induzione mentre la pulizia PIROLITICA è in funzione. ATTENZIONE: affinche possa circolare quanta più aria fresca possibile, ci dove essere una distanza minima di 40 mm tra il modulo e un qualunque apparecchio installato al di sotto del piano induzione (fig.10B).In ogni caso bisogna consentire una adeguata areazione. Per consentire la circolazione dell'aria fresca, devono esserci delle aperture nel mobile della cucina (fig.9A-10A), rispettando le quote indicate in fig.9B -10B CONNESSIONI ELETTRICHE (Fig.2B-3B-4B-5B) Prima di effettuare le connessioni elettriche assicurarsi che: - il cavo elettrico della terra deve essere di 2 cm più lungo rispetto agli altri cavi; - le caratteristiche dell’impianto siano tali da soddisfare le indicazioni sulla targhetta identificativa applicata sulla parte inferiore del piano di lavoro; - l’impianto sia dotato di una messa a terra efficiente conforme alle norme e alle disposizioni di legge in vigore. La messa a terra è obbligatoria per legge. Nel caso in cui l’elettrodomestico non sia dotato di cavo, utilizzare il tipo: "H05V2V2-F" per potenza fino a 6400 Watt, la sezione del cavo deve essere minimo 2.5 mm2 , mentre per potenze superiori deve essere 4 mm2 In nessun punto il cavo deve raggiungere una temperatura di 50°C superiore alla temperatura ambiente. L' a p p a r e c c h i o è d e s t i n a t o a d e s s e r e c o n n e s s o permanentemente alla rete elettrica, per questo motivo è necessario interporre un interruttore omnipolare, con un’apertura minima di 3mm fra i contatti, appropriato al carico indicato nella targhetta e conforme alle norme vigenti (il conduttore di terra giallo/verde non deve essere interrotto dal commutatore). Terminata l’installazione dell’apparecchiatura, l'interruttore omnipolare deve essere facilmente raggiungibile.

USO E MANUTENZIONE A = Tasto ON/OFF B = Tasto C = Tasto + D = Indicatori di selezione della zona di cottura E = Display zona di cottura T = Timer S = Safety lock USO (Fig.2-3-4-5) - Selezionando il tasto A si accende il piano; appariranno degli zeri con dei punti decimali lampeggianti su tutti i display per 10 secondi.

Se non viene effettuata nessuna operazione entro questo tempo il piano si spegne. Per accendere un zona di cottura è sufficiente selezionare il livello di potenza desiderato con il tasto C. NOTA: ogni tasto C corrisponde ad una zona di cottura. Sul display apparirà lo 0 con il punto decimale D fisso (non più lampeggiante), a questo punto, la zona e stata selezionata. Se si usa il tasto B, il display visualizza il livello 9; se si usa il tasto C, per il piano a 4 e 3 fuochi(Fig.2-3-4) il display visualizza il livello 1, mentre per quello a due fuochi(Fig.5) il display visualizza il livello 4. - Effettuata questa operazione si possono scegliere le regolazioni di temperatura con i tasti "C" o "B". Nel caso in cui un oggetto viene posizionato sopra i comandi, il piano di cottura si porterà automaticamente in posizione OFF. Quando si porta una piastra in posizione OFF e la temperatura della superficie del vetro è superiore a 65°circa ci sarà una segnalazione luminosa “H“ sul display della zona di cottura interessata. - Per spegnere una sola zona di cottura, pr ima bisogna selezionarla e poi premere i tasti "C" e "B" contemporaneamente. FUNZIONE CHIAVE (Fig.3-4-5) Per evitare l’utilizzo della superfice del piano da parte dei bambini, è possibile bloccare tutte le funzioni premendo il tasto chiave S. Tale funzione può essere attivata solo se il piano è acceso. TIMER (Fig.3-4) Si può usare il Timer contemporaneamente per ogni zona di cottura. Selezionare la zona di cottura interessata premendo il tasto C corrispondente. Selezionare poi, con i tasti + e -, il livello di potenza desiderato. Premendo quindi il tasto T (Timer) sul d isplay appariranno "00" e inizierà a lampeggiare il led relativo alla zona selezionata. Premendo il tasto B viene visualizzato il tempo 60 minuti, premendo il tasto T viene visualizzato il tempo 1 minuto. Impostare quindi il tempo desiderato utilizzando T per incrementare e B per diminuire. Una volta terminato il tempo di cottura, il timer spegne le zone e disattiva la selezione. Un segnale acustico funzionerà per 2 minuti indicando la fine dell’attivazione del timer. Per disattivarlo premere un qualsiasi tasto. Per conoscere il tempo rimanente per ciascuna zona, basta premere il tasto C della zona interessata. Per azzerare il timer selezionare la zona, premere il tasto T e poi contemporaneamente i tasti T e B. Attenzione! Quando il piano cottura è in funzione il display del timer rimane acceso sul valore "00". TIMER (Fig.5) Si può usare il Timer contemporaneamente per ogni zona di cottura. Impostare il livello di potenza desiderato. Selezionare il Timer premendo il tasto T della zona di cottura interessata, sul display appariranno "00" e inizierà a lampeggiare il led posizionato sopra i numeri. Premendo il tasto B viene visualizzato il tempo 30 minuti, premendo il tasto C viene visualizzato il tempo 1 minuto. Impostare quindi il tempo desiderato utilizzando C per incrementare e B per diminuire. Per visualizzare il livello di potenza o per conoscere il tempo rimanente, basta premere il tasto T della zona interessata.

Una volta terminato il tempo di cottura, il timer spegne la zona e disattiva la selezione. Un segnale acustico funzionerà per 2 minuti indicando la fine dell’attivazione del timer. Per disattivarlo premere un qualsiasi tasto. Per azzerare il timer premere il tasto T e poi contemporaneamente i tasti C e B. IMPORTANTE: Per evitare danni ai circuiti elettronici, il piano è dotato di un sistema di sicurezza contro il surriscaldamento.In situazioni di un uso prolungato di cottura con livelli dipotenza elevati, il piano potrebbe temporaneamente spegnere una o più zone accese fino a che le temperature non ritornano a livelli impostati. Sul display della zona temporanemente spenta si alterneranno il livello di potenza con una H E 2. Questo smetterà di lampeggiare una volta riattivata la zona di cottura.

sciacquare con acqua e asciugare con un panno pulito. Mediante lo speciale raschietto (optional) rimuovere immediatamente dall’area riscaldata di cottura frammenti di fogli di alluminio e materiale plastico scioltisi inavvertitamente o residui di zucchero o di cibi ad elevato contenuto di zucchero (Fig.8). In questo modo si evita ogni possibile danno alla superficie del piano. In nessun caso si devono utilizzare spugnette abrasive o detergenti chimici irritanti quali spray per forno o smacchiatori. Il produttore declina ogni responsabilità nel caso in cui non siano rispettate le norme di sicurezza usuali e le norme sopra specificate.

FUNZIONE MINUTE MINDER (Fig.3-4-5) - Sbloccare il piano di cottura tenendo premuto il “tasto chiave” S per 3 secondi fino allo spegnimento della “spia chiave”. - Premere il tasto “Timer” (T) finchè non compare la scritta “00” sul display. - Premere T o B per selezionare il numero dei minuti. - Premere il tasto “Timer” per confermare la selezione. Al termine del tempo impostato si attiverà un segnale acustico. FUNZIONE HEAT-UP (Fig.2-3-4-5) Questa funzione permette di avere la zona di cottura al massimo della temperatura per un certo periodo di tempo, dopodichè la temperatura scenderà ad un valore inferiore precedentemente impostato. -Per attivare la funzione Heat Up, selezionare la zona, portarla al livello di temperatura "9" e premere nuovamente il tasto "+". Sul display apparirà la lettera A quindi con il tasto “-” selezionare il livello della temperatura finale desiderata. Sul display, fino a quando la funzione sarà attiva, la “A” si altenerà con il livello finale impostato. RILEVATORE MAGNETICO (Fig.2-3-4-5) - Il piano è dotato di un rivelatore di pentole, quando questa viene tolta o è inadeguata, appare il simbolo ; Se invece la superfice del vetro è ancora calda comparirà il simbolo H. O.S.D.(Overflow Safety Device). (Fig. 2-3-4) Il piano è dotato di un sistema di sicurezza che pone tutte le piastre in posizione OFF ed inserisce il safety lock in presenza di liquidi o di oggetti sulla zona comandi A. Appariranno lampeggiando sul display questi simboli che verranno disattivati togliendo l'oggetto o il liquido. Il piano si spegnerà automaticamente. O.S.D.(Overflow Safety Device). (Fig. 5) Il piano è dotato di un sistema di sicurezza che pone tutte le piastre in posizione OFF ed inserisce il safety lock in presenza di liquidi o di oggetti sulla zona comandi A. Apparirà sul display questo simbolo che verrà disattivato premendo un qualsiasi tasto. Il piano si spegnerà automaticamente. MANUTENZIONE Rimuovere eventuali residui di cibo e gocce di unto dalla superficie di cottura utilizzando lo speciale raschietto fornito su richiesta (Fig.8). Pulire l’area riscaldata nel miglior modo possibile utilizzando SIDOL, STAHLFIX o prodotti simili ed un panno-carta, quindi
